устройство, принцип работы, зерноуборочного, подготовка уборки пшеницы
Зерноуборочный комбайн — сельскохозяйственная машина для уборки колосовых культур, таких как пшеница, рожь, ячмень. При установке дополнительного оборудования агрегат способен собирать и другие технические сорта зерновых: кукурузу, рапс, гречиху и подсолнечник, зернобобовые и мелкосеменные смеси.
Среди агрономов и фермеров широкое распространение получили самоходные комплексы «Дон-1200», «Дон-1500» и «Вектор». Их производительность достигает 8-12 т за 1 час, потери зерна — не более 1,5%. Комплексы используются при прямом и раздельном способах комбайнирования.
Комбайн по сбору зерновых культур представляет собой сложный механизм, который выполняет полный технологический цикл, включающий такие операции:
- срезание хлебных колосьев;
- подачу их к молотилу;
- обмолот зерен;
- очищение вороха;
- перемещение в бункер;
- выгрузку зерна.
Устройство зерноуборочного комбайна, рабочий процесс от подготовки агрегата до его эксплуатации рассмотрим на примере Дон-1500.
Как устроена техника
Общее устройство зернового комбайна:
- Жатка.
- Проставка.
- Наклонная камера.
- Молотильно-сепарирующее устройство (МСУ).
- Бункер.
- Копнитель.
- Двигатель.
- Трансмиссия.
- Ходовая система.
- Гидравлика.
- Электрооснастка.
- Органы управления.
- Кабина.
- Электронная контрольная система.
При раздельном сборе урожая вместо жатки устанавливается платформа-подборщик.
Как работает комбайн
Принцип работы зерноуборочного комбайна представлен так.
Мотовильное устройство наклоняет хлебостои, режущий аппарат производит обрезку. Поступающая на шнек растительная масса сужается и пальцевыми приспособлениями подается в наклонную камеру, затем по транспортерной ленте в МСУ. Принимающий битер комбайна для уборки пшеницы перемещает сырье к барабану. Попадающие камни и тяжелые предметы винтовыми лопастями откидываются в камнеуловитель и оседают на дне.
Колосья проходят через бичи барабана по деке. Зерна выбиваются специальными насечками, заменяющими прямые биения на скользящие, уменьшая потери. Соломенная масса транспортируется и сталкивается с поперечной планкой, происходит процесс отделения. Сепарирующая зона обмолачивает до 100% зерновых культур. Из соломенной массы выделяется до 80%, остаток поступает на соломотряс и распушается. Зерна падают вниз, проходят через клавишный механизм и очищаются на решетке, солома поступает в копнитель.
Ворох передвигается по стрясной доске от МСУ и соломотряса к пальчиковой решетке. Там очищается, примеси выдуваются потоком воздуха от вентилятора: мелкие частицы проваливаются через решето очистки и падают на начало верхнего элемента, крупные — на середину. Сквозь открытые на 2/3 жалюзи зерна и маленькие колоски попадают на нижнее решето, крупные остатки — на удлинитель и в колосовой шнек. Зерна скатываются по доске и поступают в зерновой шнек.
Колосья с колосового шнека движутся последовательно в колосовой элеватор, потом на распределительный шнек, отбойный битер, барабан. Процесс обмолачивания повторяется. Зерновой шнек перемещает сырье в зерновой элеватор и бункер. Половонабиватель прессующей камерой почти наполовину уплотняет солому, попавшую в копнитель, направляет полову на дно устройства. Как только механизм наполняется, машинист нажимает на педаль для выгрузки копны. По завершении процесса копнитель автоматически закрывается.
Если вместо копнителя установлен измельчитель, происходит перемалывание мякины и разбрасывание ее по полю.
Данная схема работы комбайна является классической.

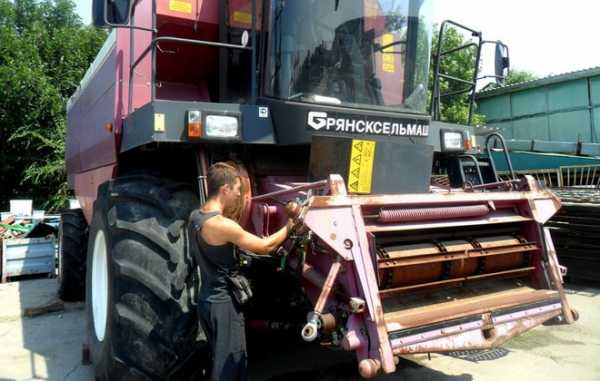

Подготовка к работе
Хлебная масса не поддается стандартизации. Такую проблему, как потери зерна при обмолоте, решают усовершенствованием конструкции сельхозмашины и осуществлением регулировок рабочих органов.
Правильная техническая подготовка комбайна к работе — залог бесперебойного проведения всего технологического процесса.
Перед эксплуатацией агрегата проверяют его техническое состояние, комплектность, действие всех систем и единиц. При обнаружении неисправностей их обязательно устраняют.
Проверке подвергаются:
- затяжки крепежных соединений;
- натяжение ремней и прогибы цепей;
- расположение шкивов, звездочек и контуров;
- герметичность деталей;
- состояние мотора и мостов;
- педали управления.
При подготовке к работе зерноуборочного комбайна для уменьшения потерь обмолота особое внимание уделяют настройке параметров с учетом вида убираемой культуры и условий эксплуатации. Так, для пшеницы:
- молотильный барабан устанавливают на скорость 900-1300 об/мин;
- зазор основной деки — на 8-12 мм;
- отверстия решета — 8-10 мм;
- пазы вентилятора — точки 2-3;
- частота вращения вентилятора — 700-850 об/мин.
Эксплуатация
Эксплуатация зерноуборочного комбайна должна осуществляться по инструкции:
- Проверяют уровень масла в двигателе, коробке, баке гидравлики, охлаждающую жидкость в радиаторе, топливо в топливном баке.
- Выбирают подходящую передачу при среднем положении рычага хода, толкают вперед и начинают движение.
- Регулируют скорость езды, проверяют тормоза.
- При температуре воздуха ниже 0°С двигатель должен поработать несколько минут на холостом ходу.
- Переключение скоростей осуществляют на ровной поверхности земли. Сначала переключатель устанавливают на нейтральную передачу, затем на желаемую.
- Педали тормоза сцеплены. Системой пользуются плавно. Запрещено двигаться по наклонной вниз на нейтралке.
- При движении комбайна по дорогам общего пользования жатки устанавливаются на свои места, направление передних и задних фар должно быть отрегулировано, включается только ближний свет. Зерновой бункер пустой.
- При езде по полю используют тормоза управления для снижения разворотного радиуса. На мягких участках уменьшают давление в передних шинах. На крутых склонах устойчивость улучшается с повышением давления колес. Если бункер загружен наполовину, шансы перевернуться минимальны.
- При обмолоте для обеспечения равномерной загрузки работают на больших оборотах силового агрегата. Предварительно регулируют скорость движения, высоту среза и мотовило так, чтобы загрузка хлеба происходила равномерно и непрерывно. Затем производят пробный заезд с отрегулированными параметрами.
Работы по установке оборудования, настройке и ремонту должен выполнять специалист, обладающий знаниями и навыками по работе с комбайном.
specmahina.ru
Комбайны в СССР — Мастерок.жж.рф — LiveJournal
В дореволюционной России производства комбайнов не было. В СССР К. возникло в конце 20-х—начале 30-х гг. В 1930 на заводе «Коммунар» (г. Запорожье) начался выпуск комбайнов «Коммунар». В 1932 производство этих комбайнов было организовано в Саратове. В 1931—32 на заводе «Ростсельмаш» начался выпуск прицепных зерноуборочных комбайнов С-1. Они пропускали через молотилку 2,5 кг зерновых в секунду и убирали, кроме зерна, подсолнечник, кукурузу, просо и другие культуры. За предвоенные годы комбайновые заводы СССР (в основном «Ростсельмаш» и запорожский «Коммунар») дали сельскому хозяйству почти 200 тыс. комбайнов, что сыграло большую роль в механизации уборки урожая.
Нового мощного развития комбайностроение достигло в СССР после Великой Отечественной войны 1941—45. Была проведена более чёткая специализация заводов сельскохозяйственного машиностроения; основным предприятием советского комбайностроения стал завод «Ростсельмаш», выпускавший прицепные комбайны С-6 и РСМ-8. С 1947 до 1956 на Таганрогском, Тульском и некоторых других заводах изготовлялись самоходные комбайны С-4, а в 1956—58 — модернизированные комбайны С-4М. В 1958 ЦК КПСС и Совет Министров СССР приняли постановление о прекращении производства прицепных зерноуборочных комбайнов и об организации выпуска более производительных самоходных комбайнов. К этому времени была создана модель самоходного комбайна СК-З и производство комбайнов началось на заводе «Ростсельмаш» и Таганрогском комбайновом заводе. С 1962 эти заводы стали производить самоходные комбайны.
Вот какие были самые массовые варианты:
1. СК-3
В свое время стал настоящим прорывом.
Самоходный комбайн, 3-ая модель. Советская зерноуборочная машина, которая была создана ГСКБ по самоходным зерновым комбайнам и машинам для уборки хлопка в городе Таганрог. Руководил проектом Ханаан Ильич Изаксон. Машина производилась с 1958 по 1964 год. Всего было создано 169 тысяч комбайнов. Это был первый советский комбайн, оборудованный гидравлическим усилением руля. СК-3 также был удостоен диплома Брюссельской выставки.
2. СК-4
Получил всемирное признание.
Самоходный комбайн, 4-ая модель. Как несложно догадаться, пришел на смену более старой модели – СК-3. Выпускалась машина с 1964 по 1974 год на Таганрогском комбайновом заводе, а также в Ростсельмаше. Зерноуборочная машина получила премию Лейпцигской международной торговой ярмарки, а также наград выставок-ярмарок в Брно и Будапеште. Коллектив-разработчик машины под руководством Х. И. Изаксона удостоен Ленинской премии.
3. СКД-6 «Сибиряк»
Отличная была машина.
Двухбарабанный советский комбайн, который выпускался в период с 1981 по 1984 годы на Красноярском комбайновом заводе. Машина была продуктом глубокой модификации СКД-5 «Сибиряк», который выпускался с 1969 года и несмотря на высокую надежность к 80-ым годам XX века морально устарел. У машины было множество «специальных» модификаций, в том числе для уборки риса, работы на участках без чернозема, модель с расширенной колеей.
4. Енисей 1200
Надежный и выносливый уборщик.
Комбайн с красивым названием «Енисей» даже молодые люди должны хорошо помнить из своего детства. Дело в том, что выпуск машины начался в 1985 году. Комбайн подходил для уборки самых разных культур, в том числе подсолнечника, трав, бобовых культур и крупы. Машина также могла осуществлять уборку культуры в «труднодоступных» местах поля.
5. Дон-1500
Этот комбайн помнит каждый.
Пожалуй, самый популярный комбайн на территории СНГ после распада Советского союза. Машина начала серийно выпускаться в 1986 году. По объективным причинам, машину использовали очень долго в бывших республиках союза. Повсеместный отказ от зерноуборочного комбайна начался только в 2006 году, когда ему на смену поспешили более совершенные импортные и отечественные модели.
6. КСГ-Ф-70
Машина для работы в тяжелых условиях.
Весьма интересный образец. Советский комбайн на гусеничной базе, который разрабатывался специально для работы на переувлажненных почвах. По большей части машина работала с кормовыми культурами: травой и кукурузой. Производился комбайн «Донсельмашем» в городе Биробиджан. Больше всего таких машин стояло на вооружении дальневосточных хозяйств.

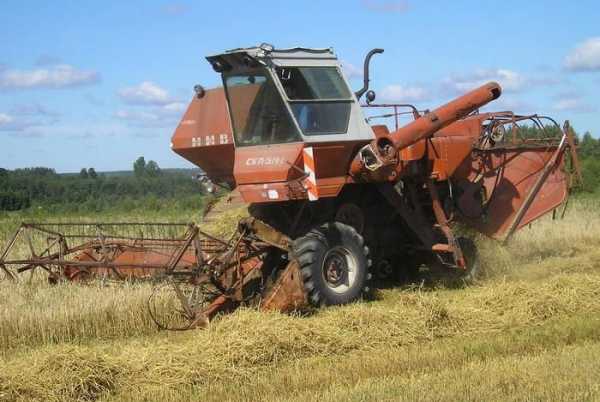

7. СК-5 «Нива»
Самый масштабный выпуск.
Советский комбайн, выпускавшийся с 1970-го года предприятием «Ростсельмаш». Разработкой руководил Изаксон Ханаан Ильич. Машина примечательна тем, что смогла стать визитной карточкой советского комбайностроения. Ничего удивительного в этом нет, машина была одной из самых широко распространённых в СССР за все время.
А вот еще модификация:
источники
http://www.novate.ru/blogs/171017/43363/
https://www.booksite.ru/fulltext/1/001/008/063/196.htm
Давайте еще вспомним что нибудь из времен СССР: вот например история За что работницу советского общепита приговорили к расстрелу, а вот советское пиво и Достижения Советской Власти за 40 лет. Вспомним еще Для чего в «хрущевках» делали окошко между кухней и ванной и Почему молоко было в треугольных пакетах?
masterok.livejournal.com
| Мотовило, вращаясь, наклоняет стебли, режущий аппарат срезает их, а мотовило
укладывает на суживающий шнек. Шнек суживает массу и
пальчиковым аппаратом подает в наклонную камеру, плавающий транспортер наклонной камеры подает в молотильно-сепарирующее устройство
(МСУ). Приемный битер подхватывает массу и подает к барабану. Попавшие камни, лопасти приемного битера отбивают в камнеуловитель. Камера камнеуловителя забита рыхлой массой, поэтому срезанные растения скользят по ней и направляются лопастями приемного битера в зазор между барабаном и декой, а камни пробивают эту подушку и попадают на дно камнеуловителя. Барабан своими бичами протаскивает массу по деке. Бичи, ударяя по колосьям, выбивают из них зерно, которое проваливается в отверстия деки. Для того чтобы меньше травмировать зерно, на бичах сделаны насечки — рифы, они заменяют прямой удар на скользящий. При таком ударе зерно меньше травмируется. Так как рифы смещают массу в сторону, перегружая одну сторону комбайна, и недогружают другую. Чтобы этого не произошло, бичи ставят поочередно с левой и правой насечкой (рифы). Так как барабан вращается с большой скоростью (примерно 1000 об/мин для пшеницы), он разгоняет массу на деке, скорость массы увеличивается, а толщина ее уменьшается. Для качественного обмолота, необходим постоянный контакт между бичем, колосом и декой, поэтому зазор на выходе из МСУ уменьшается (для пшеницы вход 18 мм, середина 14 мм, выход 2 мм). Колосья, проходя по деке, ударяются о поперечную планку и выделяют зерно, таким образом, в МСУ вымолачивается 100 % зерна, а выделяется из соломы (сепарируется) около 80 %. Оставшиеся 20 % свободного зерна вместе с соломой и оторванными колосками уходят на соломотряс. Прошедшее, сквозь деку зерно, колоски и полова сходят на транспортную доску очистки. Отбойный битер отбивает солому от барабана и направляет в начало соломотряса. Зерновой ворох (зерно, полова, колоски и мелкий сор) поступает на стрясную доску от МСУ и соломотряса. За счет ступенчатой поверхности и возвратно-поступательных движений стрясной доски ворох перемещается назад, к пальчиковой решетке. Мелкие частицы (зерно, полова и мелкие колоски) проваливаются через пальчиковую решетку и падают на начало верхнего решета, а крупные сходят с пальчиковой решетки и падают на средину верхнего решета. Верхнее решето состоит из жалюзей, они открыты на 2/3. Сквозь них проваливается все зерно и мелкие колоски, а крупные колоски сходят на удлинитель верхнего решета, полова выдувается вентилятором в копнитель, колоски, сошедшие на удлинитель, проваливаются через его жалюзи и попадают в колосовой шнек. Все зерно и мелкие колоски, попавшие на нижнее решето, за счет ступенчатой поверхности (жалюзи) и круговых движений транспортируются назад. Так как жалюзи открыты на 1/3, сквозь них проваливается только зерно, и падает на скатную доску, а колоски сходят и падают в колосовой шнек. Зерно скатывается по скатной доске и поступает в зерновой шнек. Колоски с колосового шнека попадают в колосовой элеватор, далее на верхний колосовой шнек (распределительный). С него на отбойный битер, далее на барабан, на повторный обмолот. Зерно зерновым шнеком подается на зерновой элеватор в бункер. Солома, попавшая в копнитель, уплотняется половонабивателем с помощью подпрессующей камеры. Вход в камеру широкий, а выход — узкий, поэтому солома сжимается в 2 раза. Половонабиватель направляет полову на днище копнителя. Когда копнитель набивается, и комбайн подходит к ряду копен, комбайнер нажимает на педаль, копна выгружается. После схода копны копнитель автоматически закрывается. |
felisov.ru
📌 Зерноуборочный комбайн — это… 🎓 Что такое Зерноуборочный комбайн?
машина, которая скашивает и обмолачивает хлеб, ссыпает зерно в бункер, собирает солому и полову в копнитель или сбрасывает на поле. З. к. убирают зерновые, зернобобовые, масличные культуры, семенники трав, люпин, кукурузу на зерно и др. по методу прямого комбайнирования (одновременно скашивают и обмолачивают хлеб) или по методу раздельного, двухфазного комбайнирования (скашивают жаткой стебли и укладывают в валок, а затем подбирают и обмолачивают валки). Различают самоходные и прицепные З. к. Рабочие органы прицепного З. к., буксируемого трактором, приводятся в действие от установленного на комбайне двигателя или от вала отбора мощности трактора. Самоходный З. к. перемещается от двигателя, который приводит в действие и все рабочие органы.
Первые образцы З. к. были изготовлены в США в конце 19 в. Построенные почти полностью из дерева, громоздкие и тяжёлые, З. к. требовали для перевозки упряжку из 20—30 лошадей. В 1-й четверти 20 в. З. к. были значительно усовершенствованы: дерево в основном заменено металлом, для привода рабочих органов применялся двигатель внутреннего сгорания, конная тяга была заменена локомобилем, а затем — трактором. По мере совершенствования увеличивался выпуск З. к.: в 1914 было изготовлено 30 шт., в 1920 — свыше 3,5 тыс., в 1925 — свыше 11 тыс., в 1929 — почти 37 тыс. шт. Заводы сначала освоили выпуск прицепных З. к. В последние десятилетия выпуск их за рубежом резко снизился. Изготовляют преимущественно самоходные З. к. Разработан навесной З. к., монтируемый на самоходном шасси. Первый русский З. к. «Конная зерноуборка на корню» был построен агрономом А. Р. Власенко в 1868. В царской России З. к. не выпускались. В СССР массовое производство прицепных З. к. «Коммунар» с захватом 4,6 м организовано в 1930. Вскоре завод «Ростсельмаш» освоил выпуск З. к. С-1 с захватом 6,1 м. В 1936 началось производство З. к. с захватом 2,4 м. В 1947 освоен выпуск прицепного З. к. С-6 и первого самоходного — С-4, в 1956 — прицепных З. к. РСМ-8 с захватом 6 м и самоходных — СК-З. С 1962 промышленность выпускает самоходные комбайны СК-4 с пропускной способностью до 4 кг/сек убираемых культур при отношении массы зерна к массе соломы 1:1,5. С 1969 выпускают комбайны СКД-5 «Сибиряк» с пропускной способностью 5 кг/сек, а с 1972 — СК-5 «Нива» с пропускной способностью 5 кг/сек и СК-6-3 «Колос» с пропускной способностью 6 и 8 кг/сек при том же отношении массы зерна к массе соломы. К концу 1970 в сельском хозяйстве СССР было 623 тыс. З. к.
Комбайн (рис. 1) состоит из жатки, молотилки, копнителя, бункера, двигателя, кабины или площадки с органами управления и ходовой части; при раздельной уборке на жатке монтируют подборщик.
Технологический процесс З. к. Режущий аппарат жатки З. к. (рис. 2) срезает стебли, а мотовило укладывает их на платформу жатки. Двусторонний шнековый транспортёр сгребает стебли к середине платформы, к пальчиковому механизму, подающему стебли к наклонному транспортёру, который переносит их в приёмную камеру молотилки; приёмный битер равномерно подаёт стебли в молотильный аппарат. Вращающийся барабан во взаимодействии с подбарабаньем обмолачивает хлеб. Основная часть вымолоченного зерна и мелкие примеси просыпаются сквозь просветы подбарабанья на транспортную доску. Барабан выбрасывает солому с оставшимся зерном на прутковую решётку. Пальцы отбойного битера сбрасывают солому на решётчатый соломотряс, выделяющий оставшееся зерно и мелкие примеси. Солома поступает в камеру копнителя, по заполнении которой комбайнер специальным механизмом опускает днище и копна сползает на землю. Транспортная доска подаёт смесь на верхнее решето очистки. Вентилятор нагнетает под решёта очистки струю воздуха. Верхнее решето очистки выделяет крупные, а также лёгкие примеси, которые воздушным потоком направляются в камеру копнителя. Зерно просыпается на нижнее решето очистки, выделяющее оставшиеся примеси. Очищенное зерно по скатной доске ссыпается в кожух шнекового транспортёра, который подаёт зерно в бункер. При раздельной уборке для обмолота хлеба, подсушенного в валках, на жатке З. к. крепят, сняв мотовило, подборщик, который сбрасывает валок на наклонный транспортёр, перемещающий подобранные стебли в приёмную камеру молотилки З. к. Вместо копнителя на З. к. можно навесить измельчитель соломы, который подаёт измельченные стебли вместе с половой в прицепную самосвальную тележку. Для управления З. к. на ходу и регулировки его рабочих органов служит гидравлическая система, которой поднимают и опускают жатку, перемещают мотовило и изменяют число его оборотов, а также скорость движения комбайна. Механизмы управления и контрольные приборы размещены на площадке комбайнера. На З. к. установлен дизельный двигатель, соединённый клиноремённой передачей с приёмным шкивом моста ведущих колёс и главным контрприводным валом молотилки.
На базе этого самоходного З. к. созданы модификации, предназначенные для работы в различных почвенно-климатических зонах, на почвах различного состава и влажности. Кроме того, для уборки семенников трав, кукурузы на зерно, гречихи, проса, масличных, бобовых и др. культур промышленность выпускает приспособления, монтируемые на З. к. Самоходный З. к., предназначенный для уборки риса и зерновых культур на почвах повышенной влажности, вместо ведущих колёс снабжен 2 гусеничными движителями (рис. 3). Некоторые З. к. для уборки риса снабжены вторым молотильным аппаратом штифтового типа. Масса, обмолоченная штифтовым аппаратом, поступает для домолота в бильный молотильный аппарат.
Для уборки зерновых культур и риса на поливных полях используют З. к. с гусеничной ходовой частью высокой проходимости. Для уборки труднообмолачиваемых зерновых культур и культур с легкоповреждаемым зерном применяют З. к. с 2 молотильными аппаратами, что на 30% повышает пропускную способность и снижает потери зерна.
Лит.: Портнов М. Н., Зерновые комбайны, 5 изд., М., 1966; Изаксон Х. И., Самоходные комбайны СК-З и СК-4, 3 изд., М., 1963; Карпенко А. Н., Зеленев А. А., Сельскохозяйственные машины, 2 изд., М., 1968.
А. Н. Карпенко.

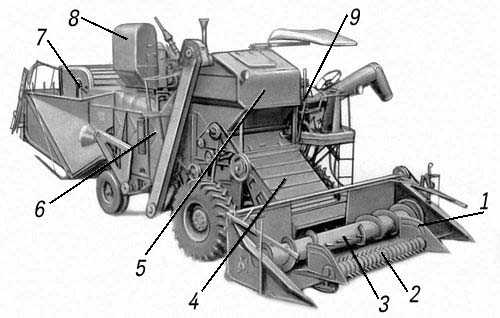

Рис. 1. Самоходный зерноуборочный комбайн с подборщиком: 1 — жатка; 2 — подборщик; 3 — шнековый транспортёр; 4 — наклонный транспортёр; 5 — бункер для зерна; 6 — молотилка; 7 — соломокопнитель; 8 — двигатель; 9 — площадка управления.

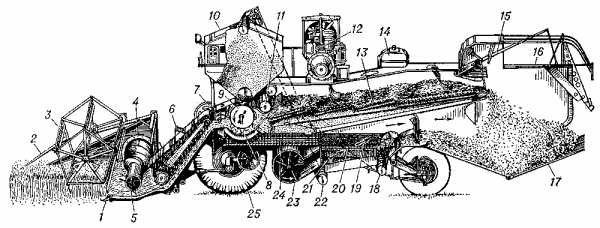

Рис. 2. Устройство и технологическая схема комбайна: 1 — режущий аппарат; 2 — делители; 3 — мотовило; 4 — шнековый транспортёр; 5 — пальчиковый механизм; 6 — наклонный транспортёр; 7 — приёмный битер; 8 — подбарабанье; 9 — молотильный барабан; 10 — бункер; 11 — отбойный битер; 12 — двигатель; 13 — соломотряс; 14 — топливный бак; 15 — соломонабиватель; 16 — копнитель; 17 — откидное днище копнителя; 18 — колосовой шнек; 19 — верхнее решето очистки; 20 — нижнее решето очистки; 21 — скатная доска; 22 — шнековый зерновой транспортёр; 23 — вентилятор; 24 — транспортная доска; 25 — ведущее колесо.
Рис. 3. Молотильное устройство и гусеничный движитель комбайна для уборки риса на переувлажнённых почвах: 1 — рычаг для регулирования зубовой рамки; 2 — зубовая рамка; 3 — штифтовый барабан; 4 — решётка; 5 — бильный барабан; 6 и 9 — направляющие колёса; 7 — каток; 8 — балансирная тележка; 10 — амортизатор; 11 — ведущая звёздочка; 12 — гусеничная лента.
dic.academic.ru
Зерноуборочный комбайн СК-3: устройство, технические характеристики, фото
Самоходный комбайн СК-3 выпускался в середине прошлого века, причем совсем недолго – лишь несколько лет. Однако за это время он успел удивить мир, а также получить премию Гран-при на Всемирной выставке в Брюсселе. Это произошло в 1958 году, а теперь комбайн стал раритетом – его даже в музее Эстонии можно увидеть.
Зерноуборочный комбайн СК-3
Разработка модели происходила в Таганроге, в ГКБ под руководством Ханаана Ильича Изаксона. Была поставлена задача: заменить первый в СССР самоходный комбайн С-4 («Сталинец-4») более совершенной машиной. Это получилось – в 1956 году испытали пробный образец, а с 1958 года модель СК-3 запустили в производство. Выпуск ее на Таганрогском комбайновом заводе и «Ростсельмаше» длился до 1962 года, а на Красноярском комбайновом заводе – до 1964 года.
Отличительные особенности
Эта колесная модель самой первой в Советском Союзе получила гидравлический усилитель руля, что существенно облегчило труд механизаторов. По сравнению с выпускаемыми ранее машинами стала эргономичнее и удобнее компоновка отдельных узлов, улучшился внешний вид. Агрегат оснастили многофункциональной гидросистемой и новейшим (на то время) дизелем СМД-7.
Благодаря помещению на крышу бункера для зерна и мотора вес на все колеса стал распределяться более пропорционально. Широкая молотилка повысила выработку, а возможность регулировки рабочих органов по ходу движения увеличила скорость работы. Также следует отметить сигнальные устройства (световые и звуковые), позволяющие контролировать работу отдельных механизмов.
Кроме основной модели, со временем появились и модификации, которые понадобились для особых условий. Так, там, где земля была постоянно сырой, работал комбайн СКП-3, имеющий полугусеничный ход. Модель с гусеничным ходом получила название СКГ-3 – ее применяли для уборки риса и на поливных землях. А модель СКПР-3 так и называлась – рисозерноуборочная. У нее тоже был полугусеничный ход (как и у СКП-3).
Преимущества и недостатки
Плюсы:
- Наличие гидравлического рулевого управления – ноу-хау этого периода.
- Удобное и компактное распределение рабочих органов и механизмов.
- Двигатель с небольшими размером и весом, простой в обслуживании.
- Усовершенствованная гидравлическая система.
- Высокая надежность механизмов передачи и рабочих механизмов.
- Аккуратный и приятный внешний вид.
Минусы:
- Не очень мощный двигатель – всего 65 лошадиных сил.
- Короткие клавиши соломотряса (этот недостаток устранен в следующей модели комбайна – СК-4).
- Наличие у жатки длинных прямолинейных ножей не позволяет идеально копировать рельеф поля. Поэтому при уборке хлебов, которые перепутаны или полегли, возникают потери.
- Соломотряс клавишного типа (особенно если колосья влажные или остистые) не может стопроцентно отделить зерна от соломы.
Устройство
Двигатель
Мотор СМД-7 четырехтактный, вихревого типа, запускается электрическим стартером. Он отличается компактностью и легкостью, содержит четыре рядных цилиндра. Стоит очиститель воздуха контактно-масляного типа с тремя ступенями очистки. Движение к рабочим органам передается через трехручьевой шкив вала сцепления, а к ходовой части – через одноручьевой шкив (расположенный впереди на коленвалу).
Трансмиссия
Муфта сцепления у агрегата – двухдисковая. Она постоянно замкнута. Для переключения скоростей служат коробка передач двухходового типа и бесступенчатый вариатор, управляемый с помощью гидравлики. Передач вперед имеется три, назад – одна.
Гидравлика
Два контура – основной и дополнительный – имеют по шестеренчатому насосу и работают с общим резервуаром. Основной гидравлический контур служит для питания гидронасосов управления жаткой, мотовилом, подборщиком и бесступенчатым вариатором ходовой части. Для этого используются распределительный и управляющий краны.
Второй контур является системой гидрообъемного управления рулем. При повороте рулевого колеса масло через золотник под давлением поступает на поршень гидроцилиндра, включающий поворотный механизм ведомых колес.
Жатка
В зависимости от модификации, комбайн оснащают одним из трех типов жаток. Захват их может составлять 3,2 метра (модель СК-33), 4,1 метра (модель СК-34), а также 5 метров (модель СК-35). У всех трех жаток используются режущий аппарат двухпальцевого типа и мотовило эксцентрикового типа. У самой узкой модели оно имеет шесть лопастей, у остальных двух – пять. Для копирования рельефа служат башмаки, стоящие под днищем жатки. Они позволяют менять высоту среза колоса от 10 до 18 сантиметров.
Технические характеристики
Технические характеристики зерноуборочного комбайна СК-3:
| Характеристики | Показатели | Ед. измерения |
| Тип двигателя | СМД-7 | |
| Мощность двигателя | 48 | кВт |
| Частота вращения (номинальная) | 1700 | об/мин |
| Число цилиндров двигателя | 4 | шт. |
| Диаметр одного цилиндра | 11,5 | см |
| Ход поршня | 13 | см |
| Объем бака для горючего | 140 | л |
| Производительность (если урожай 3 т/га) | 14500 | м2/ч |
| Тип молотилки | с одним бильным барабаном | |
| Выработка молотилки | 3 | кг/с |
| Ширина молотилки | 1,2 | м |
| Диаметр барабана | 0,55 | м |
| Длина барабана | 1,19 | м |
| Захват жатки | от 3,2 до 5 | м |
| Тип соломотряса | двухвальный, с четырьмя клавишами | |
| Длина клавиши соломотряса | 2,92 | м |
| Ширина соломотряса | 1,177 | м |
| Объем зернового бункера | 1,8 | м3 |
| Колея (ведущие колеса) | 2,314 | м |
| Колея (ведомые колеса) | 1,2 | м |
| Скорость движения вперед (максимум) | 18,85 | км/ч |
| Скорость движения назад (максимум) | 7,22 | км/ч |
| Вес (с шестиметровой жаткой) | 6,04 | т |
| Размеры (с обычными делителями): | ||
| — длина транспортная | 9,75 | м |
| — длина рабочая | 9,61 | м |
| — высота | 3,625 | м |
| — ширина транспортная (модель СК-34) | 4,4 | м |
allspectech.com

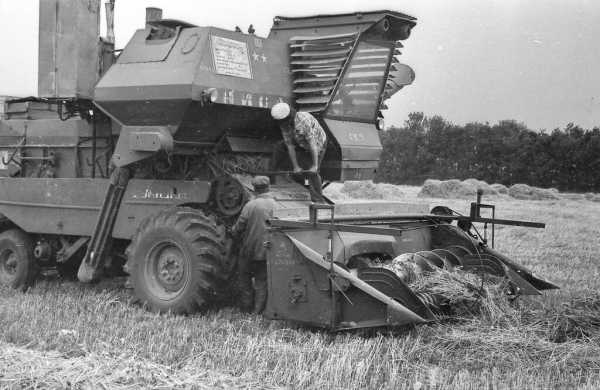

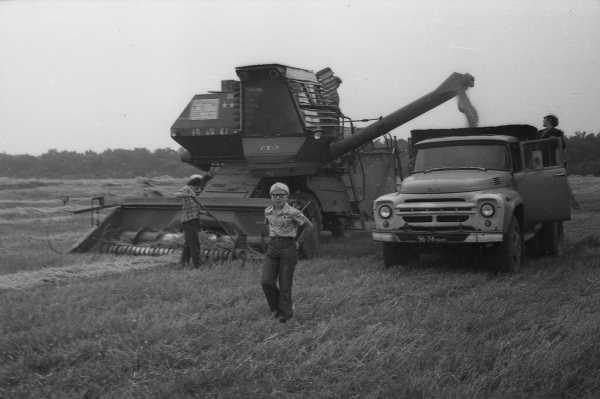

Комбайн в поле. — 1922
Отсканировал небольшую плёнку.Как всегда никаких выходных данных — кто, когда и где снял неизвестно.
СК-5 «Нива» — марка самоходного зерноуборочного комбайна, производимого в СССР заводом «Ростсельмаш» c 1970-го года, и производимого там же в настоящее время под маркой «Нива-Эффект».
Обозначение СК-5 — Самоходный Комбайн пропускной способностью 5 кг/с.
Комбайн СК-5 «Нива» являлся самым распространённым зерноуборочным комбайном в СССР и, своего рода, «визитной карточкой» советского сельхозмашиностроения.
01.

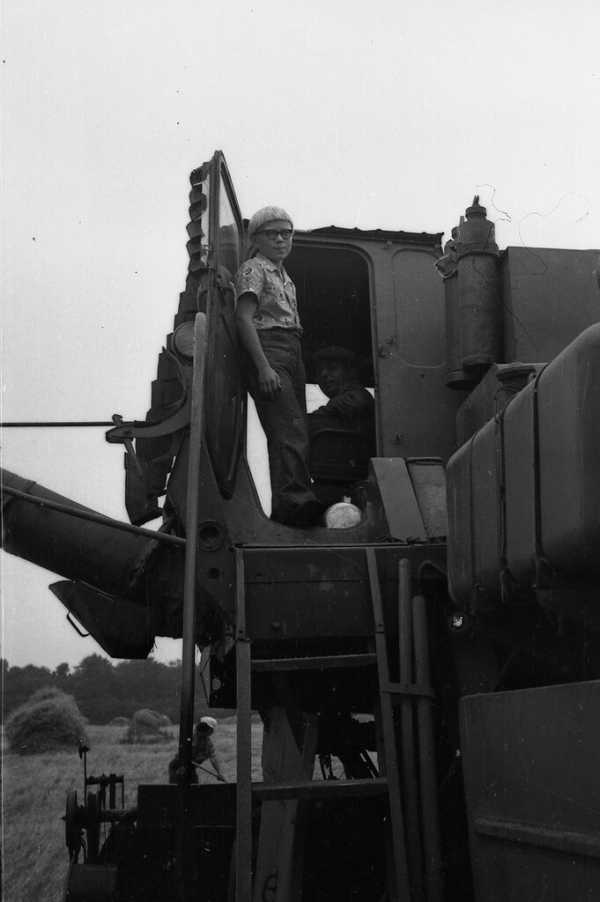

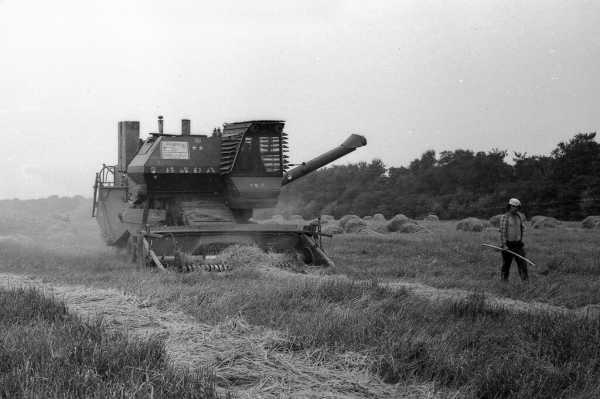

02. Видимо паренёк пришёл к папе в поле — помочь или просто посмотреть.
03. Не знаком с процессом уборки урожая…
Для чего нужен парень с палкой?
04.
05. А у мальчишки интересная причёска, классическая «подгоршок»)))
06. При большом увеличении можно частично прочитать, что написано на табличек возле кабины.
Что-то связанное с социалистическими обязательствами, к сожалению, год прочитать не получилось.
07.
08.
09.
10. Так выглядит комбайн сзади.
11. На плёнке есть, какое-то административное здание,скорее всего клуб или Дом Культуры.
Может кто-нибудь узнает его?
cccp-foto.livejournal.com
