Стропильная система со вторым светом

Второй свет – помещение с высокими потолками, которые образованы за счет отсутствия межэтажных перекрытий. Использование этого архитектурного приема обеспечивает дополнительное свободное пространство сверху, но ограничивает свободную площадь на втором этаже.

Большинство строительных организаций предлагают второй свет в сочетании с панорамными окнами или высокими витражами, что придает пространству законченный образ. В качестве ограничений при организации второго света служит площадь помещения, которая должна быть больше высоты второго света. Несоблюдение этого правила ухудшит эстетические качества проекта, и будет создаваться впечатление колодца или печной трубы.

Второй свет в доме что это

Второй свет в помещении — это конструкции с отсутствием потолочных перекрытий, занимающие один или несколько этажей. За счет такого решения комната становится объемнее, воздушнее и светлее.

Смысл этих проектов в том, что освещение происходит через окна, которые расположены на первом и втором этаже. Такие здания имеют высокие потолки и много естественного света.

Двухсветные помещения используются в качестве общей комнаты, которой может стать гостиная, библиотека или столовая.

Чем привлекательны такие проекты зданий

Чаще всего подобные архитектурные решения привлекают людей, которые не понаслышке знают, что такое второй свет в проекте дома, и уже успели оценить все достоинства данной планировки. К ключевым преимуществам двусветных комнат можно отнести:

  1. Возможность подчеркнуть высокий статус владельца дома, придать зданию роскоши и солидности.
  2. Увеличение естественного освещения комнаты в светлое время суток, воздушность и простор.
  3. Возможность воплотить в жизнь самые смелые дизайнерские идеи по установке искусственного освещения. Огромная высота потолков позволяет сделать акцент на массивных люстрах из стекла, хрусталя либо на подвесных светильниках, оформленных в самых разнообразных стилях.
  4. Элегантные лестничные конструкции, обеспечивающие передвижение между этажами, служат отличным украшением интерьера всего дома.

Необычная планировка здания, витражные стекла, камины и прочие декоративные элементы наполняют комнату нотками торжественности и изысканности, что весьма уместно для домов элитного класса.

Как создавалась технология второго света. История

История технологии второго света началась в Римской империи, когда возникло изготовление застекленных окон. Чтобы осветить парадную комнату сверху, делали остекление потолка.

В эпоху Средневековья появились стеклянные витражи. Помещение стало освещаться не только вторым, но и третьим светом. Такое оформление было во дворцах и замках и позволить себе его могли только вельможи и аристократы.

Эпоха готической архитектуры стала апогеем в развитии технологий второго света. Колонны, дополненные опорами, позволили возводить строения с высокими этажами. Межоконное пространство было заполнено цветными витражами с религиозной тематикой. Позволить себе такое жилище могли только самые богатые люди того времени.

В отечественной архитектуре эти технологии использовались при создании усадеб. Примеры таких помещений можно встретить в Государственном Эрмитаже (Санкт-Петербург). После смены эпохи дворцов на демократичный советский строй, подобные строения стали использовать в общественных нуждах.

Современными дизайнерами технологии второго света используются при проектировании загородных домов. Также создаются двухуровневые квартиры со вторым светом.

Стропильные конструкции крыш

Стропильная кровля является оптимальным и экономичным решением для здания небольшой ширины.

Если наклон крыши меньше 450, то стропила с затяжкой не станут экономичным вариантом, но будут удачным решением в случае больших пролетов.

Наслонные стропила являются более дорогими, чем висячие, поэтому их используют только в особых случаях. Более экономичной конструкцией будут наслонные стропила с двумя стойками. А в случае возведения очень широких зданий используют наслонные стропила с тремя стойками.

Детали стропильных систем

Стропильная крыша может состоять из наслонных или висячих стропил. Также возможна комбинация этих конструкций. Они отличаются функциями несущих частей, а также способом восприятия и передачи нагрузки. В свою очередь это оказывает влияние на внутреннюю планировку дома.

Второй свет в доме плюсы и минусы

  • Визуальное расширение пространства за счет высоких потолков.
  • Лишние перегородки на первом этаже отсутствуют, что позволяет дизайнерам осуществлять зонирование помещения.
  • Дом наполнен светом, мощное естественное освещение работает вместе с электрическим.
  • Такие дома эстетически привлекательны, они напоминают богемную или аристократическую жизнь.
  • Теряется полезная площадь. Если бы между этажами двусветного пространства было перекрытие, там могла бы поместиться целая комната.
  • Большие расходы на теплоизоляцию.
  • Из помещения первого этажа распространяются запахи и звуки по всему дому.

Освещение чердаков. Слуховые окна

Слуховые окна используются для организации освещения на чердаке в случае его полного отсутствия или нехватки света фронтальных окон. Расположение, форма и размеры слуховых окон в основном зависят от формы крыши и ее размеров. Отметим, что, по возможности, чердачные окна следует делать одного размера и типа. Окна и крыша должны гармонировать и сочетаться между собой с эстетической точки зрения.

С точки зрения экономии денежных средств, а также времени и труда ширина окна не должна превышать расстояние между стропилами. В противном случае придется проводить дорогостоящие работы по удалению мешающих частей. В остальном форма и размер окна, а также его крыши должна быть согласована с кровельным материалом, а также формой крыши дома.

Как планируется пространство

При выполнении проекта зонирования помещения учитывают следующие обязательные элементы:

  • верхний ярус, который формирует двухсветное пространство;
  • искусственное и естественное освещение;
  • камин, если предусмотрено его наличие.

Первым делом определяется, какое назначение будет иметь двухцветная комната. Это может быть столовая, но чаще всего такой комнатой выбирается гостиная.

В процессе зонирования определяют, как будут располагаться помещения второго этажа. На удалении от второго света должны быть спальни, такой подход снижает уровень шума в них.

Похожие обсуждения

нужна помощь в планировке кухни гостиной

Опять я со своими ламелями (рейками)

ищу дизайнера со своей БРИГАДОЙ для ремонта новостройки

нужна планировка дома 350 кв м и частичный дизайн проект

Дизайн-студия «Daniel»
  • Нравится: 1
  • Сохранить
  • Нравится: 1
  • Сохранить
MultiJaysoon .

Юлия так у Вас есть уже опуск, значит я неправильно понял вопрос. единственное, мне кажется, или его граница «висит» где-то посередине среднего французского окна на террасу из гостиной?

Чем плоха такая лестница Вы можете нагуглить сами, она не для нормального дома с жилым вторым этажом, это очень компромиссное решение для меньших возможностей по площади.

Мне очень любопытно про конструктив дома, из чего строите и как он посажен по сторонам света?

  • Нравится
  • Сохранить
  • Нравится
  • Сохранить
MultiJaysoon .

Юлия, если коротко — нет, тем более глаз будет видеть всю площадь, включая кухню и террасу за большими окнами. С дорогим светом это может быть очень и очень красиво. Многое зависит от решений по отделке и декору.

мне не дает покоя конструктив, Вы в курсе, какие у Вас по проекту межэтажные перекрытия и как устроена стропильная система? Не знаю, чем и зачем Вы мучали архитектора ))) но все странно с осями, все как-то выглядит не знаю, непрофессионально как-то, ступеньки все за периметр козырьков вынесены, тамбур, как в баньке, не нужен он в красивом доме, лестница эта. Вам лучше сделать ревизию проекта у архитектора, кто спроектировал и построил не один дом, пока стройка еще на том моменте, что можно скорректировать что-то

Особенности дома со вторым светом

  • В домах со вторым светом происходит объединение нескольких этажей, таким образом теряется количество комнат. Поэтому такие проекты используют в основном для жилищ с большим количеством площади; помещение имеет высокие потолки и достаточно просторное, требуется дополнительная система отопления;
  • большие панорамные окна помогают добиться максимального эффекта естественного освещения;
  • лестница располагается вдоль стены, что дает возможность эффективного использования пространства;
  • вокруг гостиной сгруппированы остальные помещения, тем самым отпадает необходимость в коридорах;
  • технологии второго света чаще всего используют для двухэтажных зданий, но может быть и проект для дома с мансардой, второй свет в одноэтажном доме.

Привлекательность таких проектов заключается в наличии большого количества света и воздуха, хорошей акустике. Это дает возможность проведения праздников с большим количеством людей. Так же есть возможность установить высокие элементы декора, например новогодняя ёлка или крупная люстра.

Второй свет

Под вторым светом обычно понимают естественное освещение, попадающее из одного помещения в другое. Архитектурный прием использования второго света

в жилом пространстве особенно широко используется при проектировании загородных домов и коттеджей. Это одно из самых интересных изобретений в особенностях многоэтажной архитектуры. При таком проектировочном решении частично отсутствует перекрытие одного или нескольких этажей, что дает дополнительный естественный источник света в помещении. Объединенное пространство между этажами (как правило, вторым и первым, реже – между вторым и третьим или мансардным) позволяет отойти от стандартов городских квартир, дает неисчерпаемые возможности для творчества, предполагает множество вариантов. Вместе с тем, проблема выбора второго света имеет свои «за и против».

Проект со вторым светом возможен в доме практически из любого материала – в кирпичном, деревянном или комбинированном. В нашем каталоге «Проекты коттеджей» представлено впечатляющее количество вариантов. Чаще всего, помещение со вторым светом – это гостиная (к примеру, проекты 49-03 и 12-42) или ее часть (проекты 34-53 и 10-09). Второй свет придает этому главному помещению в доме совершенно иную статусность, торжественность и респектабельность. Особенно эффектен этот архитектурный прием в сочетании с панорамными окнами и/или витражами, массивным камином и масштабной люстрой, придающей впечатление парадности. Высота в пять, а то и шесть метров при непременном условии гармоничного соблюдения пропорций помещения, дает головокружительное ощущение свободы и простора.

Это ощущение может усиливаться динамикой поднимающихся вверх лестничных пролетов, если второй свет предусмотрен в гостиной в зоне лестницы, ведущей на верхние этажи (как в проекте 49-64). Гораздо реже второй свет встречается в других помещениях. Это может быть бассейн (проекты 35-24 и 59-59), каминная (проект 10-49), зимний сад (снова проект 59-59), прихожая (проект 57-09), столовая (проект 49-37) или холл, причем, как в этом конкретном случае, холл второго этажа (проект 49-53). В представленных в каталоге оригинальных авторских решениях можно видеть разнообразное использование второго света. Это могут быть две соседние комнаты, находящиеся рядом, к примеру, гостиная и кухня-столовая (проект 59-25), или даже три совершенно отдельных помещения – бассейн, зимний сад и холл (проект 59-59). Особого внимания заслуживает оформление верхних, этажей, где отсутствует часть перекрытий, благодаря чему, собственно и возможен эффект второго света. Помещения этих этажей обычно отделены от проема, через который льется второй свет, балконом или галереей, открывающих очень выигрышный ракурс нижних помещений. Балконное ограждение, украшенное балюстрадой или ковкой, может иметь плавную волнообразную линию, смягчающую жесткость геометрии объема (проекты 32-00 и 37-17), или, напротив, прямым в унисон общей заданной конфигурации помещения (проект 52-44). А может вообще напоминать воздушный мостик, парящий над гостиной (проект 12-48). В любом случае, это несомненное эстетическое достоинство проектов со вторым светом. К такого рода достоинствам, бесспорно, относится и роскошный вид на природу из панорамных окон, и возможность использовать высокие растения, в том числе и деревья, для украшения интерьера.

С практической точки зрения второй свет в доме имеет ряд особенностей, которые необходимо принимать во внимание при выборе проекта. Прежде всего, это сознательная потеря полезной площади. Если общий метраж и планы хозяев позволяют обойтись без одной — двух комнат, которые могли бы разместиться на месте отсутствующих перекрытий, проблема снимается сама собой.

Другим, чрезвычайно важным обстоятельством, являются особенности отопления в доме со вторым светом. Даже детям, знакомым с основами физики, известно свойство теплого воздуха подниматься вверх. Хороший архитектор знает, как избежать нежелательных теплопотерь в нашем климате, сохранить комфортную температуру внизу помещения, и нужно всего лишь согласиться с его рекомендациями. Обычно в помещении со вторым светом предусматривается особенно тщательная теплоизоляция стен и крыши. Окна, их проектирование, конструкция и качество стеклопакетов также требуют пристрастного подхода. Ведь эстетика второго света, в соответствии с пожеланиями заказчиков, может быть представлена окнами высотой в два этажа. Поэтому во избежание холода окна должны быть безупречны. Устройство теплого пола и использование специальных, излучающих направленное тепло обогревателей также немаловажные условия сохранения тепла даже в мороз. Грамотное проектирование и тщательная проработка всех современных, в том числе и инженерных решений, обеспечат комфортное проживание в доме в любую погоду. Остается лишь несколько мелочей, таких как неудобное трудоемкое мытье панорамных окон, смена лампочек в царственной люстре и необходимое декорирование больших площадей пустых стен в высоком помещении со вторым светом. Но и с ними легко можно справиться с помощью соответствующих технических и клининговых служб, советов профессионалов и собственной фантазии.

Мансардная крыша домов со вторым светом и устройство стропил. Советы профессиналов.

Процесс укладки дерева следующий: первым делом укладываются четыре рейки поперечно, затем уже на них укладываются доски так, чтобы между ними был зазор от 0.5 см до 1 см, затем следующие ряды с поперечными рейками и рядами досок. Благодаря такой укладке создается воздушное проветриваемое пространство, таким образом, не будет допущено запревание и скопление влаги между пиломатериалами.

Появлением мансарды человечество обязано французскому архитектору Франсуа Мансара, жившему четыреста лет назад. Именно он открыл возможность использования чердачного пространства в качестве жилого помещения. Это изобретение с немалой выгодой для себя стали использовать владельцы доходных домов, получив дополнительную площадь для сдачи в наем. Оно пришлось по душе художникам, поэтам и музыкантам, которые предпочитали устраивать там свои творческие мастерские.
В дальнейшем, по примеру Франции, использовать чердачные помещения для жилья стали и другие страны Европы.

И по сей день, мансарда остается не только дополнительными квадратными метрами к жилой площади, но и излюбленным пристанищем всех романтиков.
Если вы владелец собственного дома, то советуем вам крепко задуматься об устройстве мансарды. Иногда это может стать хорошей альтернативой смене жилья, например, при рождении в семье еще одного ребенка или при переезде к вам родителей. Мансарда, объединенная с нижним этажом дома, позволяет получить качественное двухуровневое жилье с оригинальной планировкой. Кроме того, наличие мансарды значительно улучшит эстетический вид дома: она придаст ему своеобразный стиль и очарование.
Устройство мансардного этажа на месте чердачного помещения или на плоской крыше сокращает теплопотери через крышу на 7 — 9%. Если соблюсти все технологические тонкости устройства мансардного помещения, можно существенно сократить расходы, связанные с неизбежным и регулярным ремонтом кровли.

Мансардная крыша имеет свои отличия, так как она подвергается различным воздействиям не только сверху, но и снизу: теплый влажный воздух из жилых помещений поднимается вверх и в виде конденсата выпадает на внутренней поверхности крыши. Необходимо строго соблюдать требования, предъявляемые к ее конструкции, то есть позаботиться о качественной тепло, гидро и пароизоляции. Мансардный этаж имеет самую большую общую поверхность соприкосновения с внешней средой, поэтому требует эффективной и тщательной теплоизоляции. В качестве утеплителя обычно используют минераловату. С внутренней стороны утеплителя (повернутой к помещению) предусматривается пароизоляция, а с внешней стороны утепляющего слоя — гидроизоляция. Важно, чтобы между верхней стороной утеплителя и нижней стороной кровельного покрытия имелось вентиляционное пространство, позволяющее проветривать и удалять неизбежный поток влажного теплого воздуха, который будет проникать через паровые преграды и теплоизоляционный слой.

Современный строительный рынок учитывает новые требования к функциональности мансардного помещения. Если раньше в мансарде было принято размещать только спальни, то сегодня здесь все чаще помещаются комнаты отдыха, зимний сад, тренажерный зал, детская или вторая гостиная. Появление новых строительных материалов, произведенных с учетом самых передовых технологий, позволяет осуществлять более гибкие объемно-планировочные решения, поэтому интерьер мансарды может получиться интересным и необычным.
Важнейшую роль в оформлении мансарды играет освещение. Чтобы помещение было светлым, комфортным и достаточно проветривалось, используют специальные мансардные окна, которые учитывают все специфические особенности этой части здания. Они пропускают намного больше естественного света (на 40%), чем стандартные вертикальные окна, и могут быть размещены в любом необходимом месте крыши. Для обеспечения водонепроницаемости кровли в месте установки мансардного окна используется система специальных водоотводящих желобов, устанавливаемых по периметру окна — так называемый оклад мансардного окна. Оклад используется для отвода атмосферных осадков от мансардного окна и обеспечивает герметичное сопряжение окна с кровлей. Он практически незаметен на крыше, так как его верхние и боковые стороны закрыты кровельным материалом.
Мансардные окна имеют более высокую прочность и надежность, чем обычные окна. Они должны выдерживать сильный ветер, снег, град и дождь, а также переносить резкие перепады температур.

Необычное освещение, чудесный вид и состояние покоя — вот что подарит Вам мансарда. Она, несомненно, станет Вашим самым любимым местом в доме. Чтобы создать особенно необыкновенное впечатление от освещения, можно сделать мансардные окна витражными. А вот какое помещение лучше всего разместить в мансарде, зависит только от вашей фантазии и материальных возможностей. От этого же будет зависеть и внутренний дизайн.

Чтобы мансарда была уютной, дизайнеры рекомендуют использовать в отделке пола и стен материалы одинаковых тонов. Наиболее подходящим по своим качествам материалом для отделки является древесина. Также для отделки удобно использовать гипсокартон, создающий ровную поверхность для дальнейшей покраски или оклейки обоями. Использование одинаковых стеновых панелей, доски для пола и мебели, поможет выдержать единый дизайн мансарды.

Если высота помещения небольшая, то лучше при отделке стен использовать теплые и светлые пастельные тона.
Продумывая интерьер мансарды, не забывайте о том, что это помещение создано для простора, поэтому не стоит перегружать его лишней мебелью. Более стильно будут смотреться компактные и изящные предметы интерьера. Имейте в виду, главное в мансарде – это возможность жить под облаками!

Устройство утепленной мансарды находит все более частое применение не только в загородном, но и в городском современном российском строительстве. Подкровельная гидроизоляция требуется для защиты утеплителя и всей конструкции кровли от конденсата, который может образовываться на внутренней поверхности кровельного покрытия, а также влаги, которая во время сильного дождя с ветром может попадать под металлочерепицу или любой штучный кровельный материал в местах стыков и переходов.
В России традиционно в качестве подкровельной гидроизоляции применялся рубероид или пергамин, позднее стали использовать всевозможные перфорирование и армированные пленки. Сейчас все активнее стали применяться качественные мембраны.
Основной проблемой квалифицированного применения мембран в России является отсутствие стандарта по кровлям – в настоящее время ни ГОСТа, ни СНиПа, даже свода правил по кровлям не утверждено. Отсутствуют и стандарты по монтажу. Это ведет к тому, что чаще всего монтаж кровель ведется неквалифицированными бригадами, которые выполняют эти работы исходя из собственных представлений о технологии, по старым правилам.
Европейская технология стала применяться в России с конца 90-х гг., однако до сих пор понимание «концепции утепленной мансарды» проходит медленно и болезненно.

До сегодняшнего дня у нас активно строят мансарды с двойным зазором, не говоря уже о том, что материалы применяются неправильно или несоответствующего качества. Основная задача при строительстве утепленной мансарды – создать комфортный микроклимат внутри помещения и обеспечить надежную защиту строительных конструкций от внешних климатических воздействий.


Решить эту задачу помогают современные материалы – паропроницаемые и гидроизоляционные мембраны, которые оберегают теплоизоляцию в мансарде от водяного пара, поднимающегося к кровле, а также становятся барьером на пути наружной влаги к утеплителю. Мембраны позволяют влаге не скапливаться в утеплителе или конденсироваться на деревянных конструкциях, а свободно проходить через мембрану в вентилируемое пространство. Таким образом, пар не скапливается под кровлей, а через вентиляционную систему выводится в атмосферу.
Мембраны монтируются в плотном контакте с волокнистым утеплителем и в комплексе обеспечивают функционирование утепленной мансарды в любых климатических условиях. Такое покрытие предохраняет кровельные и другие конструкции от потерь тепла и негерметичности, удерживает тепло во внутреннем помещении и предохраняет от неблагоприятного воздействия влаги на конструкции.
Для надежной гидроизоляции в устройстве утепленной мансарды рекомендуется применять следующие виды мембран Tyvek:
• Tyvek® Solid (профессиональный материал с антирефлекторным покрытием для гидроизоляции скатной кровли и ветрозащиты стен)
• Tyvek® Soft (экономичный и надежный материал для гидроизоляции скатной кровли)
• Tyvek® Supro (высокопрочный двухслойный инновационный материал, представляющий собой Tyvek® Solid, заламинированный высокопрочным нетканым материалом. Tyvek® Supro Tape дополнительно обладает липкой лентой, нанесенной в заводских условиях, для проклейки мест перехлеста полотен. Тем самым материал создает влаго-ветро непроницаемый контур вокруг мансарды полностью защищая ее от выдувания тепла и не допускает попадания влаги под мембрану).
Для устройства «дышащей» утепленной мансарды кроме качественной гидроизоляции необходима интеллектуальная «дышащая» пароизоляция: В отличие от традиционной пароизоляции, Tyvek® VCL SD2 пропускает определенное количество пара (сопротивление пару ~ в 10 раз ниже, чем у традиционной пароизоляции), тем самым исключая «эффект парника» и создавая комфортный микроклимат в помещении.
Благодаря тщательно подобранному соотношению свойств паропроницаемости системы (гидроизоляционной мембраны, волокнистого утеплителя и пароизоляции Tyvek® VCL SD2) влага и пар не задерживаются в утеплителе, а благополучно проходят через кровельный пирог в вентилируемое пространство.

Выпадение конденсата в такой системе маловероятно. В результате мы получаем «дышащий» дом, построенный с применением современных технологий. В мансарде такого дома поддерживается температурно-влажностный баланс близкий по характеристикам к бревенчатому дому, т.к. общее сопротивление пару за счет внешней и внутренней мембран и утеплителя сравнимо с 15-20 см древесины.
Гидроизоляция скатной кровли. Рекомендации по монтажу.

Гидроизоляционная мембрана раскатывается параллельно или перпендикулярно стропилам снаружи кровли.
Мембрана обязательно крепится рейкой к стропилам или обрешетке. Для фиксации рейки применяются шиферные гвозди.
Не допускается применять скобы или гвозди без установленной деревянной рейки поверх мембраны в местах креплений.
Как правило, мембраны рекомендуется устанавливать по поверхности утеплителя без зазора. Лишь некоторые виды мембран допускается устанавливать с зазором.

Перехлест полотен. Так, перехлест полотен гидроизоляционных мембран Tyvek определяется в соответствии с таблицей 1.
Угол наклона кровли, ° Горизонтальное перекрытие, мм Вертикальное перекрытие, мм
12,5 — 14 225 100
15-34 150 100
34+ 100 100
При углах наклона кровли менее 12,5° применение паропроницаемых материалов затруднено в связи с возможностью накопления слоя воды на поверхности мембраны. В таких случаях не рекомендуется применять мембраны без дополнительной поддерживающей конструкции снизу.
На коньке крыши перехлест составляет 200 мм.
В ендовах для обеспечения дополнительной надежности рекомендуется укладывать материал с нахлестом 300 мм и обеспечить накладку над основным слоем из материала шириной 300-500 мм по всей длине ендовы.
В местах перехлеста полотен допускается проклейка лентами на бутил-каучуковой основе. В местах примыканий мембраны к элементам строительной конструкции проклейка лентами на бутил-каучуковой основе обязательна. В случае разрыва полотна возможна проклейка аналогичными клейкими лентами.
Для нормального функционирования кровли необходимо обеспечить надлежащую вентиляцию. Ширина вентиляционного зазора над мембраной должна быть не менее 50 мм.
Необходимо обеспечить свободный проход воздуха в вентиляционном зазоре, для чего обязательно устанавливается контробрешетка; перекрытие мест движения воздуха не допускается.
Для устройства продухов под коньком используются различные аксессуары, которые представлены в ассортименте производителей кровельных материалов. Воздух должен свободно попадать в вентиляционный зазор и выходить из него. Для этого в районе карниза следует также предусмотреть продухи. Мембрана выводится на сливной желоб или на капельник под сливным желобом. В обоих случаях рекомендуется крепить мембрану путем проклейки по периметру прилегания материала бутил-каучуковой лентой. Это делается с целью надежного крепления и исключения биения материала в ветровом потоке.
В случае вывода мембраны на сливной желоб рекомендуется установить обогрев желоба, чтобы удалить снег, который может препятствовать движению воздуха. В некоторых конструкциях не представляется возможным применение продухов под коньковым элементом кровельного покрытия. В таких случаях возможно организовать вентиляционное отверстие в фронтонной части мансарды, площадь сечения которого должна быть не менее площади сечения вентилируемого зазора.
Как известно, переоборудование нежилого чердака в мансарду – самый простой и бюджетный способ расширить жилое пространство загородного дома или дачи.

Большинство российских индивидуальных домов имеют скатную кровлю, конструкция которой позволяет быстро, всего за один-два месяца, и с небольшими тратами получить в свое распоряжение светлое и просторное помещение. А уж вариантов использования дополнительной жилплощади хоть отбавляй: здесь можно устроить спальню, детскую, кабинет или гостиную, разделить на несколько небольших комнаток или оставить единое пространство, наполненное светом.
В наше кризисное время, взявшись за обустройство мансарды, многие домовладельцы наверняка захотят оптимизировать расходы на строительные работы.
Кто-то попытается сэкономить, решив не тратиться на наемную рабочую силу, и все делать своими руками, а кто-то предпочтет выбрать более дешевые материалы и технические решения. Так что стоит разобраться, благодаря чему здесь можно сберечь немало средств, а где любая попытка сэкономить обернется серьезными неприятностями.
Все эти переделки
Строители единогласно утверждают, что выгоднее всего предусмотреть устройство мансарды еще на этапе выбора проекта дома. Помимо экономии трудозатрат и стройматериалов, в таком случае будет намного проще провести в подкровельное помещение внутридомовые коммуникации – отопление, водопровод, канализацию. Но на практике частные застройщики зачастую не следуют этой рекомендации и оставляют освоение чердака на перспективу. Если в момент строительства дома финансы поджимали, то это вполне разумное решение. Во многих случаях переделка чердака не требует демонтажа конструкций кровли, и все работы проводятся изнутри.

Для устройства мансарды прежде всего необходимо укрепить перекрытия чердака с помощью деревянных или металлических балок, чтобы они выдерживали вес находящихся на мансарде людей и мебели. Разумеется, придется установить лестницу для легкого доступа в новое жилое помещение. Также нужно тщательно утеплить скаты кровли, выполнить внутреннюю отделку и проложить внутридомовые коммуникации. И, конечно, обеспечить вентиляцию и достаточное естественное освещение, установив окна.
Тепло под скатами
Утепление будущей мансарды – это обязательная процедура, на которой точно не стоит экономить. Мансарда теряет тепло интенсивнее, чем нижние этажи, из-за большой площади контакта с внешней средой. Зимой кровля практически не удерживает тепло, а летом, когда кровельное покрытие под прямыми лучами солнца может разогреться до 100°C, совсем не защищает от жары.
По мнению Юрия Иваницкого, генерального директора компании «Формула мансарды», занимающейся устройством кровель и установкой мансардных окон, для утепления мансарды лучше выбрать негорючие и паропроницаемые теплоизоляционные материалы на основе каменной ваты или стекловаты плотностью 30-40 кг на куб. м. Чтобы не возникало «мостиков холода», такие плиты устанавливаются в распор между стропилами без щелей и зазоров. Причем толщина утеплителя должна соответствовать строительным нормам для климатических условий конкретной местности. Так, для условий Подмосковья толщина теплоизоляционной плиты должна быть не менее 200-250 мм.

Чтобы в теплоизоляционном слое не накапливалась влага, специалисты настоятельно рекомендуют между слоем утеплителя и обрешеткой предусмотреть вентиляционный зазор толщиной 2-5 см. Воздух, проникая через воздухозаборники (продухи) в основании кровли, будет выводить влагу из слоя утеплителя и подкровельного пространства и затем выходить через вентиляционные отверстия в коньке. Таким образом, все слои «кровельного пирога» и деревянные конструкции (стропила и обрешетка) будут оставаться сухими вне зависимости от погоды. Кроме того, для защиты плиты теплоизоляционного материала от намокания в случае протечек кровельного материала его необходимо со стороны вентилируемой прослойки закрыть специальной гидроизоляционной паропроницаемой мембраной.
Впустить солнце под крышу
При обустройстве комнат под крышей огромное значение играет освещение. Наилучшим выбором будет специальное мансардное окно, устанавливаемое непосредственно в скат кровли. Такая конструкция позволяет более полно использовать солнечный свет, чем обычная вертикальная светопрозрачная конструкция (фасадное окно).
По словам Виктории Гордовенко, менеджера по развитию бизнеса компании VELUX, мирового лидера на рынке мансардных окон, световые проемы в крыше пропускают в среднем на 40% больше света, чем вертикальные окна, и освещают комнаты более равномерно. Поэтому мансардные окна особенно привлекательны в регионах, где естественный световой день короток. В случае же, когда необходимо уменьшить освещенность, предусматривается соответствующая солнцезащита – плотные шторы или жалюзи, а когда необходима защита от жары – рольставни или маркизеты.
С точки зрения вентиляции помещения мансардные окна тоже эффективнее, поскольку открываются поворотом вокруг горизонтальной оси, обеспечивая быстрый воздухообмен с окружающей средой.

Следует помнить, что на каждые 10 кв. м площади мансарды должно приходиться не менее 1 кв. м остекления. То есть для полноценного освещения помещения площадью 20 кв. м понадобится 3-4 мансардных окна среднего размера (78×118). Если сэкономить на их количестве или купить самые маленькие и дешевые окошки, помещение получится темным и неуютным, так что никакие затраты на отделку и меблировку мансарды не компенсируют этого просчета.
Дизайнеры и архитекторы не рекомендуют делать в мансарде слишком высокие пристенки, закрывающие нижнюю часть скатов. Из-за них мансардные окна окажутся так высоко, что не будет видно ничего, кроме неба. Помимо этого, при такой конфигурации в комнате образуются темные ниши и возникает гнетущий эффект колодца. Напротив, чтобы впустить в помещение как можно больше света, нередко мансардные окна устанавливаются в вертикальных комбинациях, начинающихся почти от самого пола.
Но если без пристенка никак не обойтись, его нужно делать высотой не более 80-90 см. В этом случае обитатели мансарды и стоя, и сидя смогут любоваться окружающей природой. Кроме того, визуально «облегчить» пристенок и добиться увеличения светового потока возможно, используя комбинацию мансардного и карнизного окна, – ведущие производители предлагают подобные готовые решения.
Важно обратить внимание на высоту установки мансардного окна. Согласно СНиП, оптимальное значение – 90-110 см от пола до нижнего края окна. При этом расстояние от пола до верхнего края конструкции не должно превышать 185-205 см – чтобы даже человек невысокого роста мог дотянуться до ручки открывания. Впрочем, окна, расположенные высоко под потолком, можно снабдить электроприводом с дистанционным управлением.
Экономия подлинная и мнимая


Ощутимо сэкономить средства при обустройстве «подкрышного» пространства вполне возможно, если часть работ делать самостоятельно. При этом «домашнему умельцу» благодаря современным технологиям становятся доступными и достаточно сложные операции.
Например, вполне успешно попробовать свои силы в строительстве можно на монтаже мансардных окон. «В принципе частный застройщик может установить мансардное окно своими силами, четко следуя инструкции и используя материалы для монтажа, идущие в комплекте (гидротеплоизоляция и откосы)», – отмечает Виктория Гордовенко.
С другой стороны, непростая экономическая ситуация дает шанс сэкономить и тем, кто к ручному труду непривычен. Именно сейчас производители максимально лояльно настроены к клиенту и готовы идти на серьезные уступки. «Вполне резонно воспользоваться нынешним кризисом, – говорит Виктория Гордовенко, – чтобы оживить спрос, сейчас многие дилеры предлагают покупателям бесплатную доставку и установку. Монтаж в исполнении профессионалов станет дополнительной гарантией надежности и долговечности мансардных окон».
Помимо денежных затрат, есть хороший вариант снизить затраты времени (а оно, как известно, деньги!) на подбор мансардных окон и необходимых аксессуаров – приобрести комплексное решение. Это готовый комплект, в который вместе с самим окном входят материалы для надежной установки и отделки, а также аксессуары, без которых жизнь в мансарде будет менее комфортной (москитные сетки, защита от жары, шторы). Стоит подбирать комплект, продуманный и собранный экспертами специально под устройство определенного типа помещений – например, детской, спальни, ванной комнаты. Аксессуары логично устанавливать после завершения основных строительных работ, когда в мансарде уже произведена отделка, расставлена мебель и появились новоселы.

Однако некоторые аксессуары, например, маркизет, лучше установить сразу. Во время ремонта это позволит защитить отделку от выгорания. Вот на чем точно не стоит экономить, так это на качестве стеклопакета. В этом случае неприятные последствия могут проявиться уже вскоре после установки. Важно, чтобы внешнее стекло было закаленным – такое не разобьется даже от крупного града. Самый современный вариант выполнения внутреннего стекла – ламинирование («триплекс»). Оно не разбивается и не дает осколков, что особенно актуально для детских комнат. Кроме того, такой стеклопакет задерживает ультрафиолет и защищает мебель от воздействия солнечных лучей.
Последние штрихи
Что касается отделки мансарды, то она может быть выполнена вагонкой, стеновыми панелями, гипсокартоном или фанерой. Практичнее всего гипсокартон, так как он долговечен и обладает высокой стойкостью к увлажнению. Кроме того, он позволяет произвольно моделировать поверхность стен и потолка. Его поверхность можно покрасить водоэмульсионной либо масляной краской или оклеить обоями, предварительно нанеся слой шпатлевки.
Впрочем, здесь важно не переборщить с отделкой. Очень распространенная ошибка – это устройство горизонтального потолка на привычной по городским квартирам высоте (2,5 м). Это убивает всю прелесть мансарды, так как получается психологически некомфортное помещение в форме сундука. Лучше полностью открыть и отделать скаты кровли прямо «под конек». Их можно использовать с максимальной выгодой, украсив декоративными элементами, светильниками, прикрепив к ним шторы и поставив на разных высотах мансардные окна. Тогда пространство получится просторным, светлым и стильным, а средств на отделку в результате уйдет меньше.

Подводя итог всем рассмотренным аспектам обустройства мансарды, отметим, что не стоит экономить на качестве строительных материалов и комфорте своей семьи. Сбереженные таким недальновидным образом деньги, увы, могут очень скоро уйти на внеплановые и дорогостоящие ремонты. Если же подходить к переделке чердака с умом, то мансарда вскоре станет самым любимым местом всех домочадцев.
Изобретатель мансард – французский архитектор Франсуа Мансар, трудившийся над проектами замков и роскошных шато во времена Людовика XIV. Именно он предложил размещать жилье для прислуг и гостей прямо под крышей. Дело в том, что Король-Солнце, заботясь о целостности исторической части Парижа, запрещал надстраивать и перестраивать дома. Так зачем пустовать чердакам, если их можно приспособить под жилье?
Так и появились первые мансарды. Поначалу здесь жили начинающие художники и писатели, облюбовавшие центр Парижа. Именно они и воспели мансарду, создав ее богемную славу.
Современная мансарда – стильное, удобное и комфортабельное жилье, позволяющее даже в центре города оставаться наедине с природой, любоваться закатами и рассветами, звездным небом и облаками.
Мансарды становится все более популярным решением и по причине экономической выгоды, достигаемой благодаря использованию готовой площади под крышей. И самое главное – обустроить мансарду можно не только качественно, но и в кратчайшие сроки при использовании современных продуктов и технологий.
Утепляем и защищаем
В отличие от нижних этажей здания, мансарда теряет тепло интенсивнее, что, как известно из школьного курса физики, обусловлено подъемом теплого воздуха вверх. Поэтому, если вы решили переоборудовать чердачное помещение под жилую мансарду или собираетесь возводить дом с мансардным этажом, первый вопрос, который нужно решить – тщательное утепление.

Для эффективной и долговечной теплоизоляции мансарды придерживайтесь простого правила: необходим непрерывный теплоизоляционный контур вокруг всего помещения. Утеплитель следует защитить от влаги – даже незначительное увлажнение теплоизоляционного материала может привести к серьезному уменьшению его свойств. С внутренней стороны утеплителя помещают слой пароизоляции, а с внешней стороны – ветрогидроизоляции. В подкровельном пространстве предусматривают вентиляцию.
Наиболее часто при теплоизоляции мансарды выбирают способ утепления между стропилами. Теплоизоляционный слой нужной толщины закладывают в пространство между стропилами. При таком утеплении особое внимание стоит уделить местам примыкания утеплителя к стропильным балкам. Для предотвращения появления так называемых «мостиков холода» (мест утечек тепла из помещения), которые образуются при наличии щелей, теплоизоляция в местах примыканий тщательно уплотняется.
Проблема щелей не возникнет при использовании новой теплоизоляции с пружинящим краем (Rockwool Лайт Баттс с технологией Флекси). Одна сторона этой плиты сжимается, легко вставляется в каркас, распрямляясь в нем и плотно примыкая к направляющим. Материал не нужно подрезать до точного расстояния между стропилами. Это упрощает и ускоряет процесс утепления помещения.
Не забудьте про торцовую стену: фронтон дома также необходимо хорошо утеплить.
Остекляем

Существует два способа установки окон в мансарде – на скатах в выступающих коробках-«скворечниках» (вертикальные окна) и непосредственно в плоскости кровли (мансардные окна).
Устанавливать обычные вертикальные окна в мансарде лучше только в случае, если специальный скворечник для них уже предусмотрен. Если нет, оптимальным выбором будут мансардные окна – такое решение намного быстрее и надежнее. Их сооружение требует меньшего количества времени, а все вопросы тепло- и гидроизоляции решаются экономичней и эффективней. Кроме того, окна, расположенные непосредственно в плоскости крыши, пропускают на 30-40% больше света и тепла, чем вертикальные.
Некоторые производители мансардных окон (например, датский Velux) предлагают покупателям готовые комплекты окон с защитой от жары и шума, включая откосы, шторы или жалюзи, рольставни или маркизет, что значительно экономит время подбора разных компонентов. Также в них входит все необходимое для надежного и быстрого монтажа.
Мансардное окно – полностью готовый к установке продукт, но его исходное качество и срок службы зависят от того, как оно смонтировано. Поэтому при выборе монтажной организации стоит отдать предпочтение фирме с именем и репутацией.
Отделываем
Для мансарды используют традиционные отделочные материалы. Единственным отличием от других помещений, учитываемым при внутренней отделке, является устройство и форма потолка мансарды.
Внутренняя отделка начинается с «зашивания» стропил снизу материалами, которые будут служить основой для интерьерных решений. Если же стропила нужно оставить открытыми, обшивку располагают выше. Кроме дерева, которое, как правило, не требует дальнейшей отделки, для внутренней обшивки мансардных помещений используют гипсокартонные и гипсоволокнистые листы, ДВП и ДСП.
Пожалуй, плиты из гипсокартона (с их доступной стоимостью и простотой монтажа) – самый популярный материал для тех, кто хочет быстро отделать стенки мансардных этажей. Привинчиваются они в один-два слоя к стальному/деревянному каркасу или непосредственно к стропильной конструкции крыши.

Для покраски стен можно использовать специальные водоэмульсионные краски: например, фирмы DULUX. Современные краски не пахнут, быстро сохнут, не выгорают, а поверхности можно мыть самыми разнообразными средствами.
Поклейка обоев в мансарде имеет некоторые особенности. Скошенные стены и дополнительные углы создают определенные проблемы, поэтому нужно более тщательно выбирать рисунок обоев или использовать обои без узора. Если вы оклеиваете обоями потолок, начните с горизонтальных участков, затем займитесь наклонными участками и в последнюю очередь – треугольными.
Оклеивать мансарду, встроенную в виде углубления, следует отдельно, а не в продолжение комнаты. Для быстрого проведения работ можно использовать клей на латексной основе – срок его схватывания составляет около 30 минут.
Обустраиваем
По завершении отделки мансарды начинается самое интересное – декорирование. Придать мансарде красивый законченный вид можно буквально за день или два, если знать некоторые хитрости.
Основная особенность мансарды – скошенный потолок, который накладывает определенные ограничения на подбор мебели. Но зато у наклонных стен размещают кровати, шкафчики, полочки, тумбочки, столики и стеллажи. А уже при высоте более полутора метра можно задуматься и об установке встроенных шкафов.
Перегружать интерьер мансарды не стоит – она требует пространства. Лучше позаботьтесь о чулане, в котором можно хранить вещи, а в самой мансарде используйте минимум обстановки.
С одной стороны, наличие наклонной стены в мансарде как бы подразумевает приобретение нестандартной, изготовленной на заказ мебели. Если вы не хотите ждать, купите готовые предметы интерьера, идеально подходящие для мансарды. Например, в IKEA можно найти стеллажи переменной высоты (серия ГОРМ), которые удобно конфигурировать по своему усмотрению и устанавливать у наклонных стен.
Любой предмет с колесиками вместо ножек подойдет для расположения в месте стыковки пола с наклонной крышей. Отличным выходом станет использование пластиковых этажерок, других емкостей для хранения.
Сегодняшнее развитие строительных технологий позволяет достаточно быстро и в то же время качественно превратить нежилой чердак в обустроенную мансарду. При правильном планировании создание уютной комнаты под крышей не займет много времени: несколько дней потребуется на утепление и гидроизоляцию, остекление и внутреннюю обшивку. Если мансардное помещение небольшое и не требует устройства перегородок, вы вполне уложитесь в одну-две недели.

  Крышу в нашем доме-бане мы решили сделать обыкновенную двускатную. Такая конструкция крыши дома называется мансардная. Высоту крыши после того, как был нарисован не один чертеж нашего будущего дома, мы решили сделать равной 4,5м от второго этажа, что ровно в полтора раза больше высоты первого этажа. Таким образом общая высота нашего дома до конька крыши получилась 7,8м. На чертеже такой вариант устройства крыши выглядел наиболее оптимальным с эстетической точки зрения. Да и уклон кровли в зимний период позволяет без труда скатываться снегу с крыши, что избавляет дом от дополнительной нагрузки. Устройство стропил нашей двускатной крыши не имеет никаких особенных технических премудростей, и основание стропил выполнено из доски размером 50х150, а для обрешетки крыши использовалась обрезная доска 25х150. Единственное, чем мы озаботились перед монтажом стропил для кровли, это закреплением наших рубленых фронтонов в строго вертикальном положении с помощью уровня. На фотографии это видно слева (две доски держат фронтон). Если рассматривать нашу крышу как схематический треугольник, высота от основания до вершины 4,5м, при выносе карнизов на 50см в сторону от стен дома, длина сторон (скатов) крыши будет около 5,4м. Таким образом, для монтажа стропил нам как раз подошли стандартные 6ти метровые доски 50х150. Их же мы использовали и для перемычек в стропильной системе. Стропила ставились через метр на бревна лаг второго этажа, иначе в срубе устройство стропил невозможно, если только лаги у Вас лежат чаще, чем через метр.



Как выполнена конструкция стропильной системы крыши вы без труда можете увидеть на фотографии. В итоге в стропильной системе помимо самих стропил остаются доски, которые выполняют роль горизонтальных и вертикальных поперечин, а те доски, которые вы видите прикрепленными к стропилам как бы по диагонали служат временными подпорками и впоследствии демонтируются. Две доски, которые на фотографии прикреплены к горизонтальным поперечинам стропил, до монтажа обрешетки держат всю стропильную систему и фронтоны, после монтажа обрешетки их так же можно будет демонтировать. «устройство стропил крыши» Проектирование домов — Проектирование крыши Расчет, изготовление, технология крыш домов



В этой статье мы рассмотрим изготовление, проектирование, расчет, устройство, проекты крыш домов. Технология крыш домов Начинается с выбора ее формы – плоская или скатная. Если выбрана скатная кровля, то переходят к определению наиболее рационального типа: односкатная, многоскатная, мансардная, шатровая вальмовая и т.д. Затем, технология крыш домов предполагает выбор материала несущих конструкций (стропил, стоек, раскосов), а также кровельного материала (к примеру, шифер, металлочерепица, профнастил). Необходимость использования стоек или раскосов исходит из технологии типов выбранной крыши. Если пролет между стенами небольшой, то стропила можно укрепить укосинами, а также затяжками. Проектирование крыши Включает в себе определение расположения основных конструкций, расчет несущих элементов на прочность, расположение ливневых воронок а также определение крутизны скатов.



Сечение стропильных ног при проектировании определяется в соответствии с тем весом, который конструкция должна выдерживать, а это и ее собственная масса, и, к примеру, снеговая нагрузка. Запас прочности в подобных расчетах должен быть больше 1,4. При проектировании определяется шаг стропил, поэтому в уроке плана крыши и кровли это особо не оговаривается. Расчет Вообще, следует отметить, что мы затронул вопрос конструирования крыш, а расчетами подобного рода занимается конструктор-проектировщик, а не архитектор. В его обязанности также входит определение типов стропил (насланных или висячих), расчет их сечения, необходимость использования раскосов или затяжек. Следует отметить, что сложностей не возникает лишь при использовании планировки 6×6. так как для них сегодня разработали солидную стопку проектных решений. Расчет крыши включает меры по использованию теплоизоляционных материалов, а также влагоизоляции. На крышах с углом уклона 15-22° советуется использовать дополнительный слой гидроизоляции, если уклон меньше 15°, то необходима сплошная обрешетка из досок для препятствования задуванию капель дождя под кровельный материал. Изготовление Изготовление крыши включает использование заготовка и использование пиломатериалов в соответствии с проектом крыши. Следует отметить, что процесс изготовления конструкций осложняется тем, что строительный рынок часто ограничивает покупателей в вариантности сечений стропил. Поэтому застройщикам часто приходится наращивать стропильные ноги или сдваивать их. Следует отметить, что при использовании таких приемов изготовления нужно применять дополнительные крепежные элементы.



Устройство Процесс устройства крыши начинается с подъема основного строительного материала. Стропильные ноги поднимаются и закрепляются в проектное положение при помощи использования специальных крепежных элементов. При необходимости стропила укрепляются стойками, укосинами или раскосами. Таким образом, наиболее трудоемким этапом строительства становится именно устройство стропил крыши. Далее кровельщики переходят к настилке гидроизоляции и к обрешетке. Ее вид зависит от кровельного материала, который будет использоваться при покрытии. Заключительным моментом   наружных работ станет настилка кровельного покрытия. В дальнейшем работы сводятся лишь к утеплению, пароизоляции и обшивке конструкции плитными материалами.

«Второй свет».

В этой коллекции собраны проекты домов со вторым светом. Вторым светом обычно называется дополнительное пространство, присоединенное к помещению за счет второго этажа. В таком помещении можно сделать большие окна, которые будут давать много света. Отсюда видимо и произошло название «второй свет». Чаще всего второй свет устраивают в гостиной, поскольку он придает гостиной дополнительный объем и торжественность. А гостиная это самое парадное помещение в доме. Однако, площадь на втором этаже, которая могла бы быть использована под помещение, теряется. Конечно, это не совсем рационально. Поэтому проекты домов со вторым светом стоит в первую очередь порекомендовать тем, кто в первую очередь хочет иметь представительную гостиную.

Как самому сделать мансардную крышу?

В наши дни редкий загородный дом обходится без мансардного этажа. Однако чтобы создать комфортную атмосферу в мансарде, нужно придать крыше свойства наружной стены, то есть обеспечить эффективное утепление кровли.

Кровельным пирогом называют комплексную подкровельную систему, в состав которой входят стропильная конструкция, гидро -, паро — и теплоизоляция, элементы естественной вентиляции кровли. Монтаж такой системы следует производить до укладки кровельного покрытия.

Крыша мансарды

Содружество стропил

Основой скатной крыши служит стропильная конструкция (группа). Она состоит из наклонных балок — стропил, которые опираются на стены и на коньковый брус. При возведении больших крыш сооружают простые фермы, в которых функцию нижнего пояса выполняют балки перекрытия первого этажа. Такой подход позволяет освободить подкровельное пространство от вспомогательных несущих элементов (стоек, подкосов) и тем самым увеличить полезную площадь мансарды. Кстати, по этому принципу строят ломанные, или, как их еще называют, мансардные крыши.

Стропила и другие компоненты стропильной группы заготавливают из первосортной деловой древесины сосны или ели. Влажность досок и бруса не превышает 22%. Однако возможности цельного дерева весьма ограничены. Чтобы перекрыть большие пролеты, используют клееную древесину (высота клееного бруса достигает 0.5, а длина 12 м). Если и этого недостаточно, то применяют клееный шпон — брус ЛВЛ (длина до 18 м). Другой вариант — термопрофиль, представляющий собой особый вид металлопроката с затейливой перфорацией, которая существенно снижает теплопроводность стального изделия. Продолговатые отверстия расположены так, что теплу приходится преодолевать лабиринты переходов, чтобы добраться до улицы. Пока тепловая энергия блуждает по извилистым мостикам, она не теряется понапрасну, а согревает кровельный пирог.

Хранители тепла

Для утепления скатных кровель в основном используют теплоизоляционные изделия из минеральной ваты. Такие строительные материалы бывают двух видов — из базальтового и стеклянного волокна. Первые производятся из горных пород вулканического происхождения. Расплавленные камни расщепляют на тонкие волокна, из которых словно валенки «валяют» теплоизоляционные плиты. Базальтовая вата прекрасно сохраняет тепло за счет бесчисленных воздушных полостей в структуре материала (волокна в плитах расположены хаотично). Каменный утеплитель хорошо сохраняет форму и не деформируется на протяжении всего срока службы. Благодаря гидрофобизируйщей пропитке плиты избавлены от капилярного подсоса влаги. Базальтовой вате свойственна прекрасная паропроницаемость, то есть она «дышит» (не препятствует газообмену в толще ограждающей конструкции дома). И, наконец, каменная теплоизоляция славится высокой огнестойкостью (выдерживает температуру свыше 1000°C). Минераловатные плиты из базальтового волокна препятствуют распространению пламени, повышая тем самым пожаробезопасность строения. Правда, связующее вещество выгорает уже при температуре 250°C, а это значит, что после пожара теплоизоляция не пригодна для дальнейшего использования.



Изделия из стекловолокна имеют много общего со своими каменными «коллегами». Стекловата пропускает пар, но отталкивает капиллярную влагу (материал гидрофобизирован). Такой утеплитель не горит. Правда, огнестойкость у стекловолоконной теплоизоляции небольшая — при температуре 750°C пухлые маты и плиты превращаются в закопченную стекляшку.

Совет

    Теплоизоляцию устанавливают между стропилами враспор, без применения крепежа. При этом утеплитель нельзя сжимать и сминать. Это приводит к снижению теплотехнических показателей материала.

    Чтобы уменьшить количество бросовых отходов, шаг стропил соотносят с шириной минераловатных изделий.

    Толщина утеплителя определяется теплотехническим расчетом, учитывающим местные климатические условия.

    Если стропила слишком узки для установки теплоизоляции нужной толщины, то их наращивают деревянными брусками.

Не надо пара

Все бы хорошо, но минераловатная теплоизоляция перестает работать, если ее переполняет влага. Материал теряет свои теплоизоляционные свойства, когда воздух в полостях вытесняется водой. Этому есть простое объяснение — теплопроводность воды в 15 раз выше теплопроводности воздуха.

Влага в утеплитель может попасть как снаружи, так и изнутри. Теплый и насыщенный парами воздух поднимается из помещений и проникает в прохладное подкровельное пространство. Здесь пар конденсируется. Образовавшаяся вода постепенно скапливается в теплоизоляторе — пока в один прекрасный момент не вернется обратно, но уже в виде ледяных протечек. В мансарде становится холодно (ведь мокрый утеплитель не сохраняет тепло) и сыро. Портится отделка и мебель. Словом, хозяевам впору затевать внеочередной ремонт этажа под крышей. Чтобы не допустить подобного развития событий, с внутренней стороны утеплителя монтируют пароизоляционную пленку из двух слоев полиэтилена, между которыми запаяна сетка из полиэтиленовых полос. Рулоны материала натягивают внахлест. Стыки и примыкания тщательно проклеивают герметизирующей самоклеящейся лентой так, чтобы не осталось ни единой щелочки. Достаточно оставить незаклеенным крохотный отрезок стыка, чтобы пар превратил утеплитель в бесполезную мокрую губку.

Стропильная система

Полимерная альтернатива

В последние годы для утепления мансардных крыш все чаще стали использовать экструдированный пенополистирол (Styrodyr международного концерна BASF; «Пеноплэкс» URSA XPS от Ursa, «Техноплекс» от «ТехноНиколь», Россия и др. ). Замечательный материал — с этим не поспоришь. И по теплотехническим показателям он отличник, и воды не боится, и даже некоторой прочностью обладает (способен воспринимать механические нагрузки). Однако, отдавая предпочтение экструдированному пенополистиролу при утеплении кровли, следует помнить, что такой утеплитель хоть и относится к трудновозгораемым и самозатухающим материалам, все же горит, а при горении выделяет токсичные газы. Если учесть, что крыша с ее деревянной стропильной группой и пленочной изоляцией и так считается неблагонадежной в плане пожарной безопасности, то стоит ли усугублять ситуацию?

Гидроизоляция

Может показаться парадоксальным, но снаружи утеплитель также нуждается в защите — от конденсата. Во — первых, даже при качественном устройстве кровельной системы некоторому количеству внутреннего пара все — таки удается прорваться через пароизоляционный барьер. Пар проходит через утеплитель и конденсируется на обратной стороне кровельного покрытия. Однако это лишь малая толика внешней влаги. Основной объем приходится на росу, которая выпадает при резком перепаде температуры наружного воздуха. Подкровельная гидроизоляция бывает трех типов. Самый экономичный вариант — диффузионные мембраны. По своей структуре они схожи с пароизоляционными пленками (два слоя полиэтиленными пленками (два слоя полиэтилена, армирующая сетка). Главная «фишка» таких гидроизоляционных мембран — «хитроумная» микроперфорация. Крошечные дырочки имеют форму воронок, обращенных узким концом внутрь, а широким — наружу. Благодаря этим фигурным отверстиям мембраны пропускают внутренние пары, но совершенно непроницаемы для внешней влаги. При монтаже диффузионной пленки между утеплителем, кровельным покрытием и мембраной оставляют воздушные зазоры шириной 5 см (образуются за счет устройства обрешетки и контробрешетки). Если настелить материал прямо на теплоизоляцию, то мембрана не справится со своими обязанностями.

К подкровельной гидроизоляции следующего класса относятся антиконденсационные пленки («Ютакон», Чехия; «СлафолКон», Россия, и др. ). Их поверхностный слой выполнен из полипропиленовой ткани, которая обладает способностью впитывать избыточную влагу. Луж не бывает даже при рекордном выпадении росы, что характерно для металлических кровельных покрытий. Влага выветривается воздушными потоками, возникающими в вентиляционных зазорах под действием воздушной тяги.

Справка

Сухое состояние кровельного пирога поддерживается и за счет естественной вентиляции. Чтобы обеспечить движение воздуха, устраивают отверстия в подшивке карнизных свесов и приконьковой зоне. При этом используются приспособления, выбор которых зависит от типа кровельного покрытия. Черепичные и металлочерепичные кровли оборудуют коньковыми аэраторами, а на крыши с битумной черепицей ставят приконьковые вентили (дефлекторы). На кровли сложной формы устанавливают турбинки «ломанки», которые начинают крутиться при движении наружного воздуха.

Крыша мансарды

Дневное освещение

Тепло теплом, но и о дневном освещении забывать не стоит. Чтобы в мансарде всегда было тепло, в кровельные скаты встраивают высокотехнологичные мансардные окна (Velux, Дания; Fakro, Польша; Roto, Германия). Такие изделия пропускают до 40% больше дневного света, чем привычные фасадные окна. К тому же они обеспечивают приток свежего воздуха. Надо признаться, что вентиляция мансарды порой проблематична. Наклонный невысокий потолок препятствует циркуляции воздушных потоков. Но благодаря мансардным окнам в помещении всегда свежо.

Мансардные окна устанавливают между стропилами. Желательно подобрать изделие, ширина которого почти совпадает с шагом стропильных балок. Если промежуток слишком широкий для окна, то проем формируют за счет толстых и прочных досок, которые прибивают к стропилам. При монтаже крупноформатных окон одну из стропильных ног выпиливают, а нагрузку перераспределяют с помощью вспомогательных балок, объединяющих соседние несущие элементы. Также существует технология монтажа на обрешетку.

Расчёт кровли двухскатной крыши.

Для произведения правильных расчетов параметров и технических характеристик такого объекта, как стропильная система двухскатной крыши правильнее будет обратиться к профессионалам, но можно справиться и своими силами. Эта система — основа будущей крыши, поэтому понадобится предварительный примерный набросок (план) всей системы, в этом случае Вы будете более чётко понимать и видеть общую конструкцию со всеми элементами, выполняющими свои определенные функции.

Для постройки частного домовладения площадью менее 100 кв.м, следует выполнить следующие мероприятия.
Для начала определитесь, каким будет оптимальный угол наклона двухскатной крыши. Для этого нужно учесть два основных показателя: ветровую нагрузку и, что очень важно для зимней поры — это вес осадков. Среднестатистический расчёт кровли двухскатной крыши включает в себя количество материалов и стоимость работы. Бытуем мнение, что при меньшем угле наклона дешевле и выгоднее  обходится стройка. Самый универсальный и более оптимальный угол наклона двухскатной крышив наших климатических условиях составляет 45, 50 градусов. При таких показателях, показатель прочности будет максимально сбалансированным перед ветровыми и нагрузками, вызванными давлением зимних осадков (нужно принять во внимание, что в снежную зиму 1 квадратный метр Вашей крыши должен выдержать до 150 кг снега). Выбирая такой угол, Вы будете уверены, что Вам не придется доплачивать впоследствии за причиненный ущерб и на устранение разных дефектов связанных с ветром и осадками.
При выборе дерева для стропильной части, необходимо учесть необходимые требования к нему, это легкость и прочность этой конструкции,  этим параметрам больше всего соответствует  сосна обычная. Есть еще один плюс в выборе именно этого дерева — его цена, она намного ниже, чем,  если бы Вы купили древесину благородных пород. Для строительства используется доска 1 сорта (её размеры: 150 на 200 на 50 на 6000 мм), но еще понадобится брус (его сечение 200 на 200 мм). Долговечность и прочность всей конструкции зависит во многом от влажности используемой древесины. У свежеспиленного дерева коэффициент влажности составляет 50 процентов, тогда как оно должно быть не более в пятнадцати двадцати % содержания влаги. Такое дерево не монтируется, оно может потрескаться и выгнуться, так как будет досыхать в процессе напряжения и давления. Этот технический момент — очень важен, не следует им пренебрегать при выборе дерева, так же внимательно проверьте, чтобы все доски были абсолютно ровными,  и чтобы на них не было гнили. После доставки древесины на место строительства, его обрабатывают антисептическим препаратом и укладывают в максимально проветриваемое и сухое помещение. Процесс укладки дерева следующий: первым делом укладываются четыре рейки поперечно, затем уже на них укладываются доски так, чтобы между ними был зазор от 0.5 см до 1 см, затем следующие ряды с поперечными рейками и рядами досок. Благодаря такой укладке создается воздушное проветриваемое пространство, таким образом, не будет допущено запревание и скопление влаги между пиломатериалами.
Стропильная система двухскатной крыши предусматривает установку конькового бруса, центральной верхней перекладины, предназначенной для равномерного переноса общего веса всей крыши на фронтоны. Благодаря ему,  происходит распределение площади давления по боковому периметру строения. Следует определиться с диной. Затем на бетонном основании, где есть соприкосновение с брусом, укладывается гидроизоляция (куски рубероида), так как дерево ни в коем случае не должно касаться фронтона. Затем рубероидом заматывается путем загиба брус, а по бокам вставляются отрезки двенадцатой арматуры, каждый по 0.4 мм. Брус, во избежание трещин, не сверлится. В некоторых случаях, понадобится наращивание длины конька, делается это внизу, на месте монтажа, так как уже срощенный конек сложно установить и поднять наверх. Монтаж креплений производится при помощи гвоздей, так как при болтовом соединении может возникнут риск появления ряда трещин.

В расчет кровли двухскатной крыши входит монтаж и устройство стропил. Как только Вы определитесь с нужным количеством стропил, следует приступать к следующему шагу, срезанию досок по выбранный угол наклона Вашей будущей крыши. С помощью транспортира и карандаша, отмечаем линию на доске — это будет шаблон, по нему  будут подрезаться все остальные доски.

Крайние стропила, находящиеся между фронтонами внутри зоны, монтируются первыми. Первый уровень находится у конька, а второй рядом с мауэрлатом. Делается разметка шага и внизу и вверху между стропилами это необходимо для двухуровневого монтажа. Отрезаются доски и крепятся на коньковом брусе именно по шаговым разметкам. В конструкцию одной стропилины входит две доски, между ними расстояние 50 мм. Все последующие отрезанные доски крепятся саморезами и уголками таким образом, чтобы они лежали сверху перпендикулярно коньку. Эти отрезки — связующее звено в креплении 2-х стропил, расположенных противоположно друг другу.

После монтирования боковых стропил, начинается монтаж центральной части. Выбивается опора, расположенная на стыке брусу конька, она не понадобится, так как у конструкции уже достаточный запас прочности на этом этапе. Затем в шахматном порядке, чтобы обеспечить равномерное распределение нагрузки, ставят остальные стропила. Одна секция на каждую сторону. Соединительными пластинами или саморезами  укрепляем соединения наверху (там, где находятся стыки противоположных стропил). После того, как секции стропил будут все расположены на местах, срезаем при помощи ручной ножовки углы досок на мауэрлате и брусе, выходящие за их уровень.

Показываю интересный дом 200 м2 с пятью спальнями: односкатная крыша + второй свет и мансардные окна | Фото, план и ЦЕНА в 2021 | Андрей Шанс — УШП фундаменты

Сегодня у нас небольшой обзор необычного проекта, речь пойдёт про каркасный дом на УШП в Киссолово, это окрестности Санкт-Петербурга, Ленинградская область.

На момент съемки завершён II этап стройки – готова так называемая «коробка под крышу», то есть сделан фундамент, каркасы стен и кровля:

Сперва давайте посмотрим на дом сверху, чтобы сразу понять его конфигурацию, фото можно листать:

У дома две односкатные крыши 12° и 16°, одна часть одноэтажная, а вторую вы увидите изнутри чуть позже 🙂 Кровельное покрытие – мягкая черепица Shinglas Кантри Мичиган от Технониколь.

В кровле, над зоной второго света, установлены два мансардных окна Velux GLL Woodline размером 94*140 см:

С улицы дом смотрится так:

Понятно, что судить о внешнем виде нужно будет после III этапа, когда появится фасад, но общее представление составить можно уже сейчас.

На переднем плане проём 300х225 см для будущих ворот – въезд в гараж. В заголовке площадь дома указана без учёта гаража, по фундаменту получается 220 м2 + пространство наверху.

Дверь слева – основной вход в дом, а правее утопленная внутрь терраса площадью 27 м2, на которую можно попасть как с крыльца у входа, так и через дверь из гостиной:

Шагаем дальше вдоль по участка, с другой стороны дом смотрится так:

Фасад с размерами и высотными отметками:

Возможно вы уже обратили внимание на консольные выносы стен, давайте посмотрим поближе:

На одном из наших объектов что-то похожее уже было, возможно кто-то вспомнит, в данном же случае выносы формируют свес крыши (пролистайте на пару фотографий вверх), нужно будет дождаться отделки чтобы оценить задумку.

Обходим дом вокруг:

Здесь у нас ещё одна терраса площадью 20,5 м2, на сей раз открытая:

Фасад с размерами и высотными отметками:

Что внутри дома?

Пора идти внутрь, по-моему там интереснее, чем снаружи.

Просьба учесть, что внутренние перегородки пока не обшиты, потому не теряйтесь в объёме 🙂 Внешние стены мы обшиваем на II этапе стройки, а всё остальное делается уже дальше.

Итак, будущая кухня-гостиная площадью почти 50 м2:

Односкатный второй свет выглядит необычно, но интересно. Самое большое окно-трапеция имеет 5+ метров в высоту.

Слева видно перекрытие лофт-этажа, куда ведёт лестница:

Под лофтом зона кухни с прямым потолком высотой 2,7 м, у широкого окна будет раковина, а выводы труб посередине намекают на остров:

Отойдём к большим окнам и посмотрим ещё раз на лестницу. Не знаю как вам, а мне очень понравились три одинаковых проёма вдоль неё:

Покажу разрезы из чертежей, правда они какие-то ублюдочные не самые удачные получились, тем не менее кое-что полезное там есть:

Поднимаемся по лестнице:

Вид сверху, дополнительный свет попадает через окно 200*90 см слева:

И через мансардные окна конечно:

Я уже писал, что это два мансардных окна Velux 94*140 см. Мы любим Velux и их продукцию, такие окошки в зоне второго света всегда смотрятся очень круто:

Общий вид, площадь лофта почти 20 м2:

На этих фотографиях видно, что лофт в этом проекте не совсем обычный, отсюда можно попасть ещё и в спальню, будет полноценная стена с дверью, причём комната будет со своим отдельным санузлом:

Планировки будут чуть дальше, а пока покажу оставшиеся фотографии, их осталось уже немного.

Сперва посмотрим на мансардные окна с первого этажа:

Комнаты-спальни первого этажа:

В спальнях, обратите внимание, тоже «второй свет» – потолки по стропилам, без перекрытий:

при желании можно было бы мансардных окон добавить 🙂

при желании можно было бы мансардных окон добавить 🙂

Даже в гараже и котельной высокие наклонные потолки:

А вот при входе потолок обыкновенный, поскольку сверху спальня:

На этом с фотографиями заканчиваем и переходим к планировкам.

⚠️ Кстати, есть ещё 3 панорамные 360° фотографии – можно осмотреться.

Видео обзор 360°

Есть ещё небольшой видео-обзор дома, ролик снят в формате 360°, а это значит, что вы можете поворачивать камеру при просмотре – выбирать ракурс самостоятельно:

⚠️ Если видео отображается в каком-то растянутом и непонятном виде, а в самом начале вы видите надписи «формат не поддерживается», попробуйте открыть его прямо на YouTube, это должно помочь.

Планировка дома

Первый этаж:

Кстати, специально не писал габариты дома. Вот сколько он, 19*16,5? Или 19*12 м? При неправильной форме эти цифры мало о чём говорят, лучше уж посмотреть на чертеже.

Второй этаж + лофт:

Экспликация помещений:

Итого насчитывается 3 спальни + мастер-спальня и детская, 4 санузла.

Расположение по сторонам света:

Примерное место строительства:

Вот такой получился дом.

Теперь ждём продолжения стройки – III этап с фасадами.

Цена такого же дома летом 2021

Здесь традиционно размещена информация по ориентировочной стоимости аналогичного дома, как первых двух этапов, которые уже сделаны, так и предстоящего продолжения.

Итак, примерная стоимость аналогичного одноэтажного каркасного дома размерами 11,9*19,3 м, на утепленной шведской плите (далее УШП) с террасой, лофтом и спальней на втором этаже:

1. Стоимость фундамента УШП (с очистными сооружениями) площадью 220,4 м2, террасы на бетонных сваях площадью 48,5 м2, крыльцо на монолитной плите площадью 4,3 м2:
— материалы 1.500.000 ₽;
— работы 875.000 ₽.

2. Коробка + кровля, c навесом над террасой, лофт площадью 19 м2 и спальня с санузлом на втором этаже площадью 13 м2:
— материалы 2. 350.000 ₽;
— работы 1.800.000 ₽.

Итого I и II этап (то, что вы видели на фото) ~6.5 млн ₽.

3. Предстоящая отделка фасада, внутренняя черновая отделка (предчистовая), пусконаладка котельной, отделка террасы, камин, сауна:
— материалы 4.000.000 ₽;
— работы 3.000.000 ₽.

ИТОГО (дом готовый к чистовой отделке): ~13.5 млн ₽.

Возможно для случайных гостей, не знакомых с нашим комплексным подходом к строительству, не помешала бы дополнительная детализация, но я бы лучше предложил ознакомиться с нашими работами, на канале было уже несколько публикаций с домами готовыми к отделке. Например, дом в Манушкино или на Ладоге.

Дом мог быть и не таким

Заказчик обратился к нам ещё в 2018 году, стройка дома изначально планировалась на 2019, но была отложена в силу некоторых причин.

Примечательно, что проект тогда был совсем другой:

Сложно судить, лучше или хуже, просто это был совсем другой дом.

Вот его план:

Лофт-этаж:

Думаю, текущий вариант всё таки куда интереснее. По крайней мере уж точно не как у всех 🙂

#каркасный дом #дом с односкатной крышей #дом со вторым светом #высокий потолок #мансардные окна #velux #андрейшанс_киссолово

Что думаете по поводу этого проекта? Пишите в комментариях, обсудим!
И, пожалуйста, оцените заметку 👍 если она вам понравилась 🧡🧡🧡

Когда второй свет становится третьим лишним — Официальный сайт перекрытий МАРКО

Споры по поводу второго света продолжаются не меньше ста лет. Кому-то этот архитектурный элемент безумно нравится, а кто-то не принимает «дырку в потолке» по принципиальным соображениям.

Число сторонников второго подхода резко возросло после появления в многоэтажных новостройках пентхаусов. В российском исполнении в пентхаусы неожиданно превратились однокомнатные квартиры площадь не более 50 м2. Живые примеры подобных «пентхаусов» представлены на картинках.

Покупатели квартир с «дыркой в потолке» уже на стадии оформления сделки планируют дырку «запечатать».  Это позволит им без серьезных дополнительных затрат превратить однушку в полноценную трешку, причем двухуровневую.

Вторая ситуация, заставляющая наших заказчиков искать решения по устройству перекрытия в квартире, часто возникает в таунхаусах. Характерный пример коттеджный поселок Потапово, в котором наши специалисты возводили дополнительные перекрытия в десятках домов.

Высота потолков на втором этаже здесь больше шести метров.  Иметь в доме таких потолки неразумно по многим причинам.  Одна из главных — отопление.  Теплый воздух в таком помещение собирается под высоким потолком и греет в основном крышу.  Наш многолетний опыт работы в Потапово свидетельствует — ни один таунхаус не остался без дополнительного перекрытия.

Из возможных технологических вариантов устройства дополнительного перекрытия внутри квартиры реальными можно считать только два: стальные и бетонные перекрытия.   Я не считаю возможным рассматривать деревянные варианты, хотя предложения по ним в сети присутствуют.

Сталебетонные перекрытия (картинка слева) в их классическом исполнении для устройства дополнительных перекрытий практически не используются. Обусловлено это значительной общей толщиной такого перекрытия (250-300 мм).

Для уменьшения толщины до 150-200 мм профлист монтируют на нижнюю полку стального профиля. В такой конструкции профлист не принимает участие в формировании несущей способности перекрытия и по сути может быть заменен любым материалом.

Крепление стальных балок к стенам процесс хорошо отработанный и особых трудностей не вызывает. На некоторых объектах в стенах предусмотрены специальные стальные закладные элементы. Отдельной проблемой является доставка достаточно тяжелых стальных профилей в квартиру.  Сделать это вручную сложно, приходится привлекать кран.

На практике используются несколько вариантов заполнения межбалочного пространства в стальных перекрытиях. Самый простой — фанера снизу, минеральная вата внутри, фанера сверху. К недостаткам следует отнести крайне низкие показатели по изоляции ударного шума.

Более сложный вариант предполагает заполнение межбалочного пространства бетоном. Прочности бетон не добавляет, но показатели звукоизоляции существенно повышает.

Если под прочностью перекрытия понимать полезную нагрузку, которую может принять на себя перекрытие, то она в данном случае снижается за счет высокого собственного веса бетона.

Первые проекты по использованию сборно-монолитных перекрытий для работы внутри помещений реализованы нашими специалистами с бетонными балками СТАНДАРТ.  Для монтажа балок в стенах приходилось рубить ниши, между нишами прокладывать штробы. Погонный метр таких балок весил 15-17 кг, десятиметровая балка — 170 кг. Вес немалый, но именно такие балки позволили реализовать внутри помещение перекрытия с пролетами до 10 м.

Резко снизить трудоемкость работ  удалось после изобретения перекрытия МАРКО-ПРОФИЛЬ, погонный метр балки которого весит не больше 5 кг. Использование новых балок позволило снять всякие ограничения по этажности.

Появились объекты, в которых устройство новых перекрытий производилось на 16, 17 и даже 18 этаже жилого дома.  Была разработана и апробирована конструкция узлов крепления балок перекрытия к несущим конструкциям здания.

Изобретение перекрытий УНИВЕРСАЛ позволило  использовать в конструкции перекрытий стандартные стеновые и перегородочные блоки. Это резко расширило географию применения перекрытий МАРКО,  в том числе для устранения второго света.

Новейшая разработка компании — перекрытия АТЛАНТ позволили существенно уменьшить толщину перекрытия без снижения несущей способности. Именно низкая толщина стала важнейшим аргументом в пользу использования в закрытых помещениях перекрытий АТЛАНТ.  Парадоксально, но факт — новые перекрытия с одинаковым успехом используются как для устройства второго света, так и для его ликвидации.

Валерий Мартынюк — автор технологии МАРКО, директор по развитию компании МАРКО



Авторские проекты домов со вторым светом от ИНВАПОЛИС

ВТОРОЙ СВЕТ — ПЛЮСЫ И МИНУСЫ

Второй свет гостиной обычно считают непозволительной роскошью, аргументируя тем, что вместо него в доме можно было сделать комнату на втором этаже.

Бюро ИНВАПОЛИС не согласно!
В проекте дома второй свет может быть украшением жизни и средством экономии!

Гостиная, совмещенная со столовой, обычно имеет размер примерно 4 на 8 (или 5 на 7), а значит, потолок должен быть не меньше трёх метров, иначе будет психологически «давить». Но при этом остальные комнаты (кухня, спальни, подсобки, холл, и т.д.) невелики, и могут быть ниже, 2.5 -2.7 м. Здесь наоборот, избыточная высота создаст эффект «колодца». И тут как раз «палочкой – выручалочкой» станет второй свет…

Фактически, мы строим только одну высокую комнату (причем второй свет может быть не по всей площади, а только, например, у камина). Прочие помещения проектируем невысокими, ниже, чем были бы при обычной гостиной. То есть, гостиная будет высокой, а дом при этом — невысокий.

При этом получаем целый «букет» архитектурных достоинств:

1. Впечатляющий интерьер гостиной с высоким потолком. Новогоднюю ель здесь можно поставить просто огромную, КАК В КРЕМЛЕ! Балконы на втором этаже зрительно еще больше расширяют пространство двусветной комнаты. Лестница в проектах домов и коттеджей со вторым светом полностью попадает в интерьер, и украшает его.

2. С таким неординарным помещением даже скромный дом будет выглядеть респектабельно

3. Не строим лишнего. Уменьшение общей высоты дома в проекте со вторым светом даёт экономию материала стен 5-10%.

4. Уважаем соседей, повышаем урожай. Строим более приземистый коттедж, и не затеняем им участок.

Вывод: выбрав для строительства проект дома и коттеджа со вторым светом, получаем одновременно красоту, комфорт и экономию.

Обратите внимание, что в большинстве проектов домов и коттеджей ИНВАПОЛИС второй свет гостиной может быть перекрыт для увеличения количества спален мансарды или второго этажа. Кроме того, двухэтажная гостиная со вторым светом может быть устроена в проекте практически любого двухэтажного дома.

что такое второй свет и его обозначение в проекте? Планы домов из бруса и каркасных двухэтажных коттеджей до 150-200 м

Второй свет – это архитектурный прием в строительстве зданий, применяемый еще во времена построек царских дворцов. Но сегодня не каждый может сказать, что он собой представляет. Проекты домов со вторым светом вызывают большое количество споров, имеют своих поклонников и противников. В статье разберемся, как устроены эти дома, рассмотрим их положительные и отрицательные стороны, чтобы каждый мог для себя сформировать собственное мнение.

Что это такое?

Дома со вторым светом обустроены непривычным способом. Они имеют большую гостиную без потолочного перекрытия. Это значит, что пространство помещения беспрепятственно уходит вверх на два этажа.

Окна верхнего яруса и являются «вторым светом» для данной планировки.

Перекрытие отсутствует не во всем здании, а лишь над одним большим помещением, которое можно обозревать с высоты, поднявшись по лестнице на второй этаж.

Дворцы многих европейских монархов и русских царей были устроены таким образом. Это позволяло иметь огромный тронный зал для большого скопления народа, в котором было много естественного света, легко дышалось, и потолки не довлели над головой. Вскоре большие дома богатых людей обзавелись своими двухъярусными холлами. В них принимали гостей и проводили балы.

Сегодня рестораны, вокзалы, гостиницы и прочие общественные строения прибегают к подобным проектам, чтобы с помощью объема и света увеличить комфортность главного зала в здании. В последнее время владельцы частных домов тоже стали обращаться к приемам второго света. Необычная планировка делает их жилище оригинальным, выдает неординарный вкус и характер хозяев.

Нужно понимать, что не каждый дом подойдет для обустройства в нем второго света. Здание должно иметь общую площадь от 120 м и высоту потолков не более трех метров. Обозначение в проекте второго света возможно в следующих случаях:

  • если здание состоит из нескольких этажей;
  • одноэтажное строение имеет мансарду или чердачное помещение.

Устройство второго света достигается одним из двух способов.

  1. Убирается потолочное перекрытие между этажами, мансардой или чердаком.
  2. Опускается помещение зала вниз, занимая часть подвального пространства. От входной двери придется спуститься по ступеням. Для остекления нередко используют большие панорамные окна или другие виды оконных проемов, усиливающие естественный поток света. Второй вариант экономит место для дополнительного помещения.

В таких проектах коридор на первом этаже отсутствует, а попадать в другие комнаты можно прямо из центрального зала.

Особенностью планирования помещений с наличием второго света является правильно продуманное отопление гостиной и ее вентиляция. Теплый воздух из комнаты подымается вверх и обогревает фактически нежилое пространство, а обитаемая часть остается холодной. Решить проблему можно, обустроив в помещении дополнительные радиаторы и систему «теплый пол».

Интерьер зала с двойным ярусом окон требует особого подбора штор. Они не должны мешать наслаждаться усиленному потоку света, но им предстоит прятать пространство от чужих глаз в темное время суток. Для этого на втором этаже устанавливают ставни, римские или рулонные шторы, работающие на пульте управления.

Планировка со вторым светом себя оправдывает в регионах с низкой солнечной активностью, дополнительные окна позволяют сделать главную комнату в доме светлее и уютнее. В теплых районах с южным расположением окон следует быть готовыми к выгоранию мебели, отделки и декора.

Не стоит увлекаться стеклянными фасадами в неохраняемых поселках или в местах с повышенным уровнем преступности. Нет смысла устраивать остекление в два этажа, если окна выходят на забор соседа или в другое неприглядное место.

Плюсы и минусы

Если появилось желание стать владельцем дома со вторым светом, предлагаем предварительно изучить все за и против, чтобы потом не пожалеть о своем решении.

Начнем с достоинств:

  • первое, что привлекает, – удивительный, необычный вид внутри помещения и эффектный фасад снаружи;
  • взлетающие ввысь потолки дают нереальный объем пространства, легкость, много воздуха и света;
  • нестандартное огромное помещение можно красиво и оригинально зонировать, масштабы позволяют дизайнеру реализовать любые свои фантазии;
  • если за широкими окнами располагается удивительный пейзаж, проживание в таком доме подарит ощущение сказки каждый день;
  • в просторном зале можно встречать большое количество гостей, и для каждого найдется место;
  • отсутствие потолочного перекрытия дает возможность украсить дом высоким декором, прикупить огромную свисающую люстру, высадить комнатное дерево или на Новый год установить крупную елку;
  • можно вложиться в лестницу, ведущую на второй этаж и сделать ее настоящим украшением дома или необычным арт-объектом;
  • высокие потолки подчеркивают роскошность помещения и придают высокий статус владельцу.

Дома со вторым светом необычны, элегантны, эффектны, но в тоже время способны создать много проблем:

  • потеряна площадь, которая могла бы стать дополнительной комнатой на втором этаже;
  • дом требует усиленного утепления, отопления и хорошей вентиляции, а это дополнительные и ощутимые расходы;
  • понадобится звукоизоляция, чтобы погасить акустику зала;
  • в таком помещении очень сложно производить уборку и ремонт второго этажа;
  • не все с энтузиазмом воспринимают большое количество окон, некоторые чувствуют себя незащищенными, слишком открытыми внешнему миру;
  • средства на обустройство и обслуживание такой комнаты выше запросов стандартного помещения;
  • хозяевам придется столкнуться с мытьем окон, заменой лампочек и штор, при такой планировке это крайне сложно, и может потребоваться помощь специалистов;
  • если гостиная совмещена с кухней или столовой, следует знать, что запахи разойдутся по всему дому.

Планы домов

Во время планировки домов со вторым светом учитываются технические и дизайнерские особенности такого строения.

  • Окна гостиной с панорамными стеклами должны выходить на участок с красивым видом, иначе от них не будет смысла.
  • Сначала проектируют двухэтажный зал, а затем располагают остальные помещения в доме.
  • Спальни второго этажа необходимо звукоизолировать. Отличная акустика большого зала не обеспечит тишину в остальных комнатах.
  • Проект дома должен включать дополнительные внутренние опоры и элементы несущих конструкций.
  • Высота стен гостиной со вторым светом не может быть менее пяти метров.
  • Чтобы стены не создавали дискомфорт своей пустотой и размахом, дизайнеры допускают в отделке эффект горизонтального деления.
  • Умело организованное уличное освещение у крыльца и на фасаде здания может добавить яркости внутри помещения.
  • Дизайн двухэтажной комнаты в загородном коттедже бывает самым разным – от классического до минимализма. Но если дом деревянный, с потолочными балками, более всего интерьер будет соответствовать направлениям рустик, шале, прованс, скандинавскому стилю.

Как мы уже отмечали, дома со вторым светом строят одноэтажные с мансардой или двухэтажные.

Если размер коттеджей более 150 или 200 квадратных метров, высота зала может быть и в три этажа.

Одноэтажные

Расширение пространства у одноэтажных домов происходит за счет изъятия потолка. Над головой простираются красивые изломы крыши.

В некоторых случаях оставляют балки, которые придают особый шарм помещению. В качестве примеров приведем проекты одноэтажных домов со вторым светом.

  • План деревянного дома (98 кв. м) с эркером. Вход в гостиную осуществляется не напрямую с улицы, а через небольшой тамбур, что дает возможность сохранить тепло в помещении. Из зала двери ведут в кухню, спальни и сантехнические комнаты.
  • Финский дизайн в интерьере каркасного дома. За большими, во всю стену, окнами наблюдается удивительный лесной пейзаж. Деревянные балки объединяют своей природной красотой гостиную и лес за окном.
  • Проект маленького кирпичного дома со вторым светом встречается нечасто. Гостиная содержит зону столовой и кухни.

Двухэтажные

Перекрытие между этажами убирается только над комнатой со вторым светом. На оставшуюся часть верхнего яруса ведет лестница, по которой можно попасть в жилые помещения.

  • План двухэтажного загородного дома из профилированного бруса. Из большого зала с эркерными окнами лестница ведет на второй этаж, где располагаются две спальни и санузел.
  • Деревянный двухэтажный дом с большими панорамными окнами. В таких объемных помещениях трудно сохранить комфортный микроклимат.
  • Двухэтажный коттедж с гаражом, выстроенный из газоблока. Планировка содержит большой зал со вторым светом.
  • Красивый дом с камином в стиле лофт. Лаконичный дизайн в просторной комнате ограничен выразительной кладкой из дикого камня.
  • Здание с мансардным этажом из пеноблоков содержит просторное помещение со вторым светом.
  • Огромный деревянный дом в стиле шале с пространственным помещением, разбитым на зоны. В нем есть все: кухня, столовая, несколько мест для отдыха. По желанию можно расположиться на уютном диване за журнальным столиком или погреться в кресле у камина. Лестница ведет на второй этаж, обустроенный хозяйскими спальнями.

Красивые примеры

Каждый дом со вторым светом индивидуален и красив по-своему. В этом можно убедиться, рассматривая фотографии фасадов зданий и их внутреннего устройства.

  • Гостиная в современном стиле наполнена воздухом и светом. Объем поддерживают «парящие» в воздухе ступени и легкая мебель. За окном красивый вид современного города.
  • Загородный коттедж с зоной барбекю на террасе.
  • Дом в горах в стиле шале.
  • Огромный зал разделен на зоны. В нем можно жить, так как комната содержит все необходимое.
  • В небольшом помещении со вторым светом имеется компактный зависающий очаг, лестница с прозрачными ступенями и перилами. Их легкость дает возможность не перегружать обстановку.
  • Второй уровень зала выполнен за счет мансарды.

Дом со вторым светом может показаться непрактичным и затратным. Но для тех, кто мыслит нестандартно, любит большие пространства и часто приглашает к себе друзей, такая планировка будет лучшим вариантом для обустройства своего жилища.

Подробнее об одноэтажном доме со вторым светом смотрите в видео.

Открытый потолок (второй свет) в доме увеличивает пространство

На протяжении года составления своего проекта дома, перелопатил кучу решений, изучил все типы крыш. Вальмовые и прочие сложные отбросил, я строитель начинающий. Остановился на односкатной — она проста в возведении, на нее уходит меньше материалов, а бюджет у меня небольшой. К слову и дом у меня небольшой, одноэтажный, будет. Пока только успешно возвел ленточный фундамент, полностью своими руками.

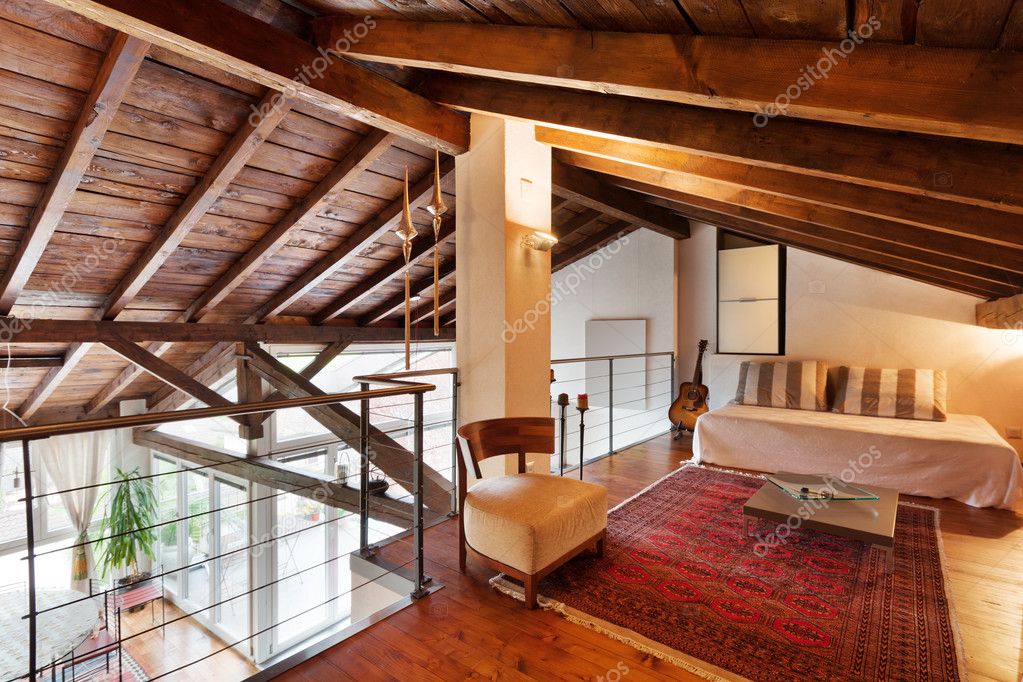

Интерьер одноэтажного дома с открытым потолком

И вот тут я увидел видео одного блогера — архитектора из Белоруссии, фишкой которого является строительство энергоэффективных одноэтажных эко-домов на одной печи и с открытым потолком (второй свет). Это решение крыши взволновало мой разум и я безоговорочно остановился на нем. По сути это обычная двухскатная крыша, НО, у нее отсутствует перекрытие образующее чердак.

Интерьер в таком доме просто великолепен. Высокие потолки под 4 метра, нисходящие к стенам создают ощущение объема, простора. В центре дома расположена печь от которой тепло распространяется по всему дому. Вообще центр дома, от самого входа — это просторное помещение в котором совмещена и прихожая, и кухня, гостиная. В этом помещении есть широкая антресоль, которая фактически образует второй этаж внутри дома, можно назвать его и псевдо-этажом, т.к. это и уже больше чем просто антресоль под потолком, и меньше чем полноценный этаж. И вот именно благодаря отсутствию перекрытия крыши позволило сделать антресоль, на которую войдя по удобной лестнице можно встать в свой рост.

Конечно, требования к пирогу крыши здесь несколько выше чем к обычной крыше. Здесь нужен слой утеплителя потолще, качественная пароизоляция, диффузионная мембрана (хотя есть мнение что они засоряются со временем и перестают работать, но это тема отдельного разговора). Но в целом, как по мне, ее все равно легче возводить, тем более одному — на установку лаг перекрытия я предполагаю сил и времени уходит не так мало, тем более у меня пролет будет довольно большой, и лаги перекрытий должны быть минимум 5 х 20см. Да и дело даже не так в простоте возведения (хотя безусловно для начинающего строители работающего в одну каску, и это имеет значение), как в тех возможностях которая она дает.

Я просто предлагаю посмотреть видео этого архитектора о своих домах, уверяю, они вам понравятся.

Дом на печи с открытым потолком 4.3 м (стены из газоблока):

Очень уютный и бюджетный дом с открытым потолком, проверенный временем:

Этот эко-дом хоть и мал, но как дворец внутри — верх технического совершенства.
