Подставки под телевизор своими руками

Обычно телевизионная панель располагается на стене, но иногда требуется подставка для размещения телевизора. Узнаем, как ее сделать своими руками.

Очень часто телевизионная панель занимает своё место на стене гостиной или другой комнаты. А если этот вариант не подходит, нужна подставка, чтобы разместить телевизор и другую электронику, которой в современном доме немало. Приведём примеры подставок, сделанных своими руками.

Делаем подставку под телевизор

Самый простой вариант, который мы нашли. Всего две старых доски одинакового размера, которые придётся немного облагородить. Трубы и фитинги, чтобы закрепить конструкцию. Вот и всё. Да, выглядит такая подставка под телевизор очень просто. Но, по словам дизайнеров, в этом то её ценность! Это смесь деревенского и индустриального стилей, так и говорите гостям. А с основной функцией места расположения телевизора и другой техники такая самодельная мебель отлично справляется.

Можно сделать из поддонов мебель и для дома. Очень бюджетный вариант. На втором представленном нами выше фото владелец поставил тумбу под телевизор на колёсики, которые пришлось купить, чтобы она легко перемещалась. Конечно, доски из поддонов несложно покрасить, предварительно ошкурив. Возможно, грубовато, но просто, экономно, необычно. Хотя в классической гостиной такая подставка, безусловно, будет неуместна. Можно поэкспериментировать на даче, ведь там у вас тоже есть телевизор.

В этом случае даже не пришлось ничего скреплять, выпиливать, разбирать… Просто шлакоблоки с положенными на них старыми досками. И корзины, в которых можно хранить массу полезных предметов. И даже боковая лавочка-подставка на первом фото получилась, что сделало конструкцию ещё более функциональной и интересной.

Тоже очень простые подставки под телевизор, в которых нет ничего лишнего. Массивные доски на первой фотографии вскрыты лаком, который текстуру и красоту древесины не скрывает. Получается эко-стиль. Вторая подставка более классическая, выглядит особенно эффектно на фоне бетонной стены. Это уже стиль лофт.

Необязательно, конечно, делать подставку под телевизор своими руками с нуля. Хотя, как видите на последнем фото, она может быть невероятно простой. Можно переделать, облагородить старую тумбу, комод, столик. Главное — не бояться попробовать свои силы и в вашей гостиной появится оригинальный предмет мебели, который точно удивит гостей и при этом будет выполнять свою главную функцию. опубликовано econet.ru

Подписывайтесь на наш канал Яндекс Дзен!

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

econet.ru

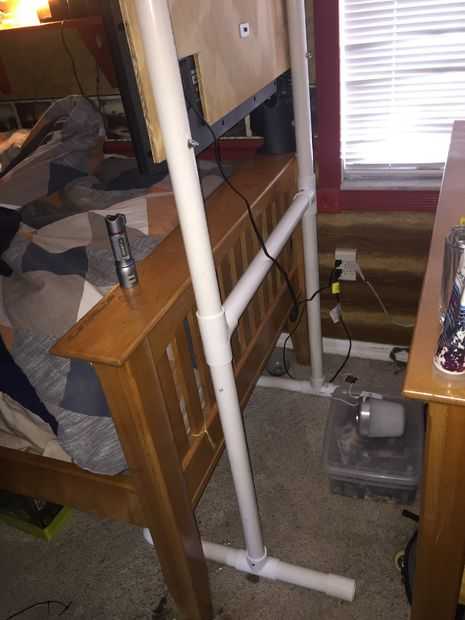

Подставка для телевизора из ПВХ труб

Эта подставка под телевизор очень проста в изготовлении. Такой своеобразный стенд можно собрать за пару часов, под размер практически любого плоского телевизора. В этом конкретном проекте я буду устанавливать 32-дюймовый телевизор с плоским экраном. Подставка получиться достаточно высокая, чтобы телевизор было удобно смотреть с кровати. Если вы соберетесь повторить мою конструкцию, учтите, что большие или тяжелые телевизоры могут потребовать трубы большего диаметра и более широкие длинные ножки.

Размеры подставки-стенда


Этот стенд имеет высоту около 160 см и держит 32-дюймовый телевизор с плоским экраном весом около 14 кг. Ноги имеют длину около 50 см в длину и расположены на расстоянии 81 см друг от друга.

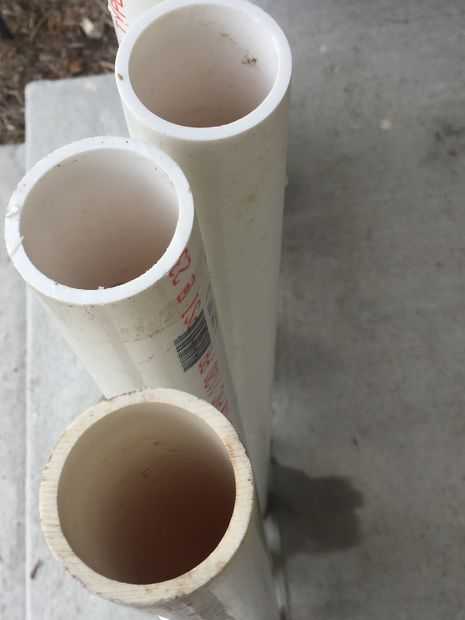

Трубы имеют диаметр 1,5 дюйма, и толщина стенки 40.

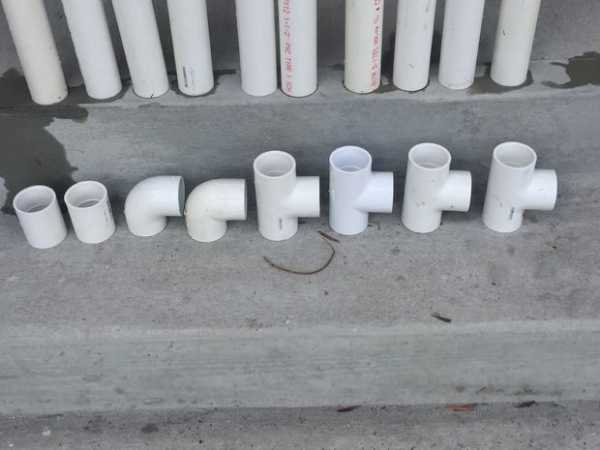

Фитинги: 4 штуки T-образных, 2 штуки - 90-градусные локти, 4 муфты для ножек.
Длина труб: 2 - 20 см, 2 - 30 см, 2 - 71 см, 4 - 73 см.




Все трубы были разрезаны с помощью специальных ножниц для резки труб ПВХ, но если у вас таких нет, то можно разрезать ручной пилой по дереву или металлу. Будьте осторожны, чтобы не расколоть трубы.

Сборка подставки


Как только все трубы нарезаны, начинаем собирать:
Сборку можно начать с ножек. Собрав каждую строну в отдельности, а в завершении соединить их. Либо начать с верху и завершив сборкой ножек подставки.
После сборки убедитесь, что стенд стоит на ровной поверхности твердо и устойчиво, без лишних качений и наклонов.

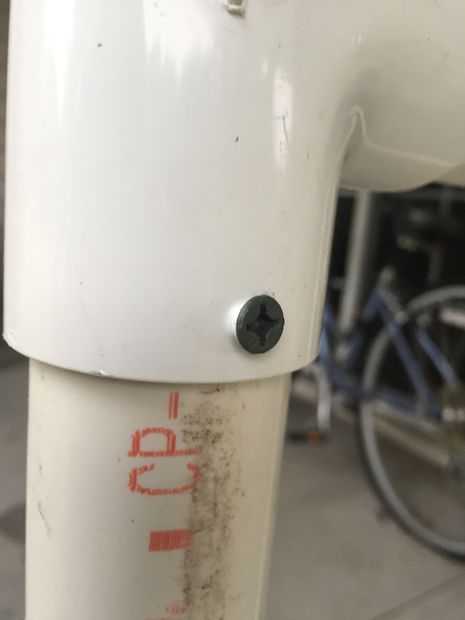

Моя структура удерживается плотно на шурупах, для облегчения демонтажа, но вы можете надолго склеить детали в целую структуру. Если вы собираетесь использовать винты, рекомендуется сверлить отверстия перед сверлением винтами.
Деревянная доска будет держать телевизор на подставке, это кусок 1/2-дюймовой фанеры. При необходимости отверстия для охлаждения, его можно прорезать, чтобы он охлаждался естественной вентиляцией. В моем случае я выпилил паз для подключения проводов.


Перед тем, как прикрепить доску к стенду, просверлите все отверстия крепления к подставке, так и отверстия для крепления самого телевизора.

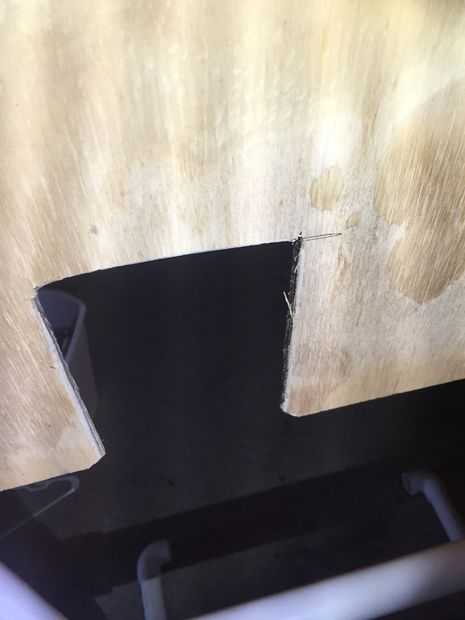

Далее просверлите монтажные отверстия в трубах ПВХ. Делаете это очень аккуратно. А ещё с большей аккуратностью стягивайте болты крепления, чтобы трубы не треснули.



Как только подставка смонтирована, установите телевизор. На этом всё. Устанавливайте подставку в удобное для вас места, подключайте провода и пользуйтесь на здоровье. Я лично сделал такую подставку для того, чтобы смотреть телевизор с кровати, а так как рядом с кроватью нет стены, то телевизор некуда повесить, как только на собственную подставку. Был конечно вариант поставить телевизор на подставку типа тумбочки, но этот вариант слишком громоздкий. Да ещё и тумбочка низкая, так что это вообще не то.
Original article in English

sdelaysam-svoimirukami.ru

Подставка под телевизор своими руками

То, что телевизор есть, за редким исключением, в каждом доме – неоспоримый факт. И в каждой семье он размещается по-разному. Есть модели, которые вешаются на стену при помощи кронштейнов, так, как я описывал. Но более половины всех «ящиков» устанавливаются все-таки на полу. Для этого в продаже можно найти различные подставки или стойки. Однако многие владельцы жилья рассматривают подставку не только как место расположения телевизора, но и как предмет мебели, который должен органично вписываться в общий дизайн.

С одной стороны, она должна облагораживать то место, где расположена, а с другой – быть «в тени» телевизора, не слишком бросаясь в глаза. И желательно, чтобы она имела полочку. Хотя бы одну, для того, чтобы было куда положить пульт, который вечно «теряется».

Самые разнообразные подставки продаются сейчас в мебельных салонах, так что купить можно. Но жизнь постоянно доказывает, что закон «подлости» действует неумолимо. Если нравится какая-то подставка, то она как раз и не подходит по своим размерам к конкретно определенному месту. Поэтому лучше такую подставку под телевизор сделать своими руками. Самая простая и несложная конструкция – из стекла и металла. Именно такой стиль оформления гостиных все больше входит в моду.

 Порядок работы

Сначала необходимо определиться с размерами подставки и количеством полок. Лучше нарисовать эскиз того, что хочется в итоге получить. Это нетрудно, тем более, если посмотреть в магазине на готовые подставки и представить, что здесь хотелось бы изменить. Верхняя полка – одна цельная, это ясно. А вот промежуточные могут быть или сплошными, или комбинациями отдельных фрагментов (что, естественно, сделать сложнее).

Стекло покупается толстое. Как вариант – склеить два тонких, но это только прибавит работы. Стойки из хромированных металлических труб можно найти в магазинах, торгующих мебельной фурнитурой (например там я покупал фурнитуру для барной стойки). Там же можно приобрести и ножки с колесиками.

Резка стекла сложностей не представляет, лучше, чтобы стеклорез был алмазным. Вырезаются все заготовки. Кромки стекла хорошо обрабатываются точильным бруском, только не очень грубым (не крупнозернистым).

Самая сложная часть работы – правильно разметить места для сверления отверстий в стекле. Совпадение должно быть идеальным на всех уровнях. Иначе при сборке конструкции, если будет перекос, стекло при затяжке винтов может лопнуть. Сверла применяются специальные, для стекол.Процесс несложный, но требует внимания и аккуратности.

Когда все заготовки готовы, собрать подставку труда не составит. Понятно, что купить проще. Однако при самостоятельном изготовлении можно выбрать и размер, и количество полок, их расположение, конфигурацию. А если заказывать, то обойдется еще дороже.

При желании стекло можно тонировать, отполировать. А главное, будет опыт в изготовлении. И если случайно полка будет разбита, то всю подставку выбрасывать не придется, так как можно будет самому и отремонтировать.

masterim.guru

Подставка под телевизор - 95 фото современного дизайна

На протяжении последних десяти лет технический прогресс шагнул далеко вперед. Техника стремительно развивается и, как следствие этого, видоизменяется.

Именно поэтому обычные старые тумбы, которые чаще всего использовались, как подставки под телевизор, уже вышли из моды. На смену им пришли новые, улучшенные модели, которые гораздо лучше вписываются в общий интерьер.

Они имеют самые разные размеры, их цветовой модельный ряд поражает своим обилием. Ценовая категория также достаточно широка, поэтому человек с любым уровнем достатка сможет подобрать для себя наиболее подходящее изделие.

В качестве материала для изготовления конструкций используют натуральную древесину, ДСП/МДФ, стекло, металл и некоторые другие материалы, которые не столь популярны.

Некоторые умельцы даже пробуют себя в роли столяра. Ведь подставка под телевизор своими руками это, прежде всего, изделие с уникальным и интересным дизайном. Однако, не будем углубляться в это и рассмотрим каждую конструкцию более подробно.

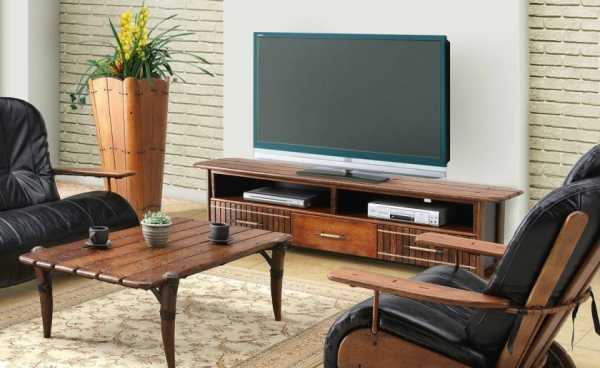

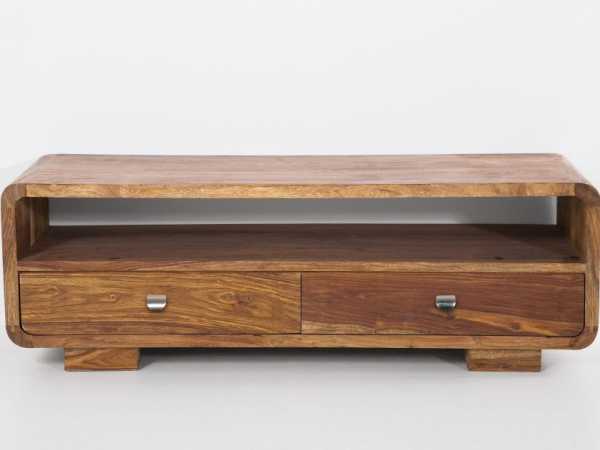

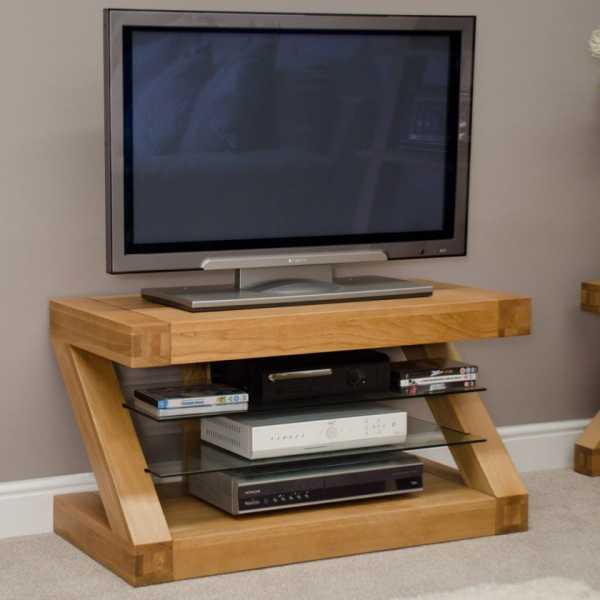

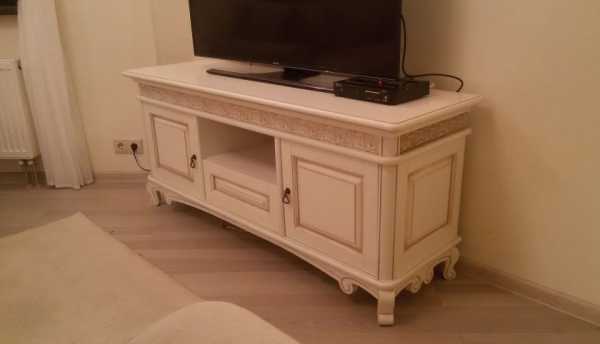

Тумбы-подставки из дерева

На сегодняшний день именно эти классические изделия пользуются наибольшей популярностью. И это никого не удивляет, ведь многие придерживаются мнения, что классика никогда не выйдет из моды и будет актуальной всегда.

Стоит также отметить и тот факт, что именно классические варианты, изготовленные из массива дерева, представлены огромным количеством моделей.

Они бывают разной формы, расцветки, иногда даже их конструкция существенно отличается.

И хотя большинство людей склонно считать, что все классические деревянные тумбы выглядят консервативно, это совершенно не так.

Обратите внимание на фото подставки под телевизор, которое представлено ниже. На нем запечатлена классическая модель, имеющая при этом достаточно современный дизайн, который идеально впишется в комнату, оформленную в стиле хай-тек.

Эффект современности был достигнут за счет использования экзотических пород дерева, которые выглядят весьма недурно. Единственным недостатком данной модели является ее цена.

Именно поэтому дизайнеры предлагают остановить свой выбор на изделиях, изготовленных из ДСП или МДФ. Они очень хорошо имитируют дерево, но при этом стоят гораздо дешевле.

Внешне отличить их будет достаточно трудно, к тому же показатели прочности у них ничуть не хуже, чем у натурального дерева. Поэтому если покупка изделия из натурального дерева вам не по карману, обратите внимание на конструкции из МДФ, ДСП.

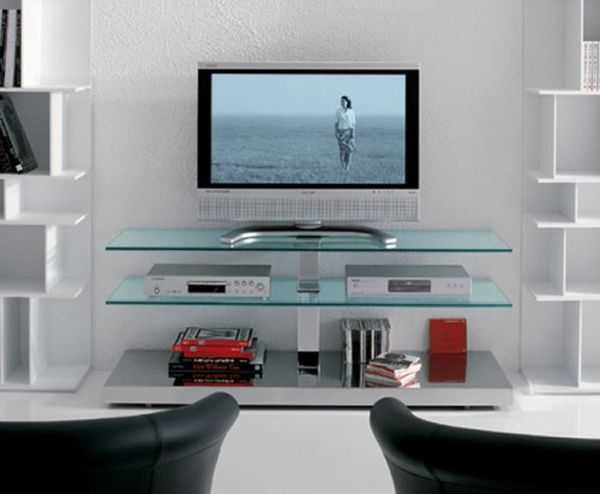

Подставки, изготовленные из стекла

Как отмечают многие именитые дизайнеры, подставки под телевизор из стекла могут стать отменным и интересным дополнением, которое можно разместить в помещении, выполненном в современном стиле.

С их помощью вы сможете создать в комнате атмосферу легкости, которая добавить больше элегантности и спокойствия комнате. Стоит отметить, что модели, выполненные полностью из стекла, встречаются довольно редко.

Зачастую они имеют в своей основе материал, который увеличивает показатель прочности. В роли этого материала выступает либо дерева, либо металл, из которого изготавливается каркас.

Таким образом, изделие становится более надежным, но при этом сохраняет свой презентабельный внешний вид. Если вы планируете приобрести именно это изделие, вам следует сперва определиться с его дизайном.

Стеклянные подставки могут быть прозрачными или тонированными. На них так же иногда присутствуют различные рисунки. Именно поэтому стоит подойти к выбору конструкции основательно.

Ведь далеко не все модели подойдут для стиля, в котором была оформлена ваша комната.

Подставка под телевизор, оснащенная колесиками

Если вам нужна универсальная подставка под телевизор, советуем обратить внимание на данную модель.

Главным ее преимуществом является удобство передвижения, ведь иногда возникает необходимость в перемещении телевизора.

А сделать это бывает довольно затруднительно, особенно если конструкция, которую вы приобрели, обладает тяжелым весом. В том случае, если генеральные уборки у вас проводятся довольно часто, наиболее оптимальным решением станет покупка данной модели.

С ее помощью вы сможете менять ракурс телевизора, его расположение и даже угол наклона, если в этом возникнет необходимость.

Она не требует никакого дополнительного ухода, правила эксплуатации довольно просты. При этом стоимость конструкции не столь высока, а значит, любой человек сможет позволить себе ее покупку.

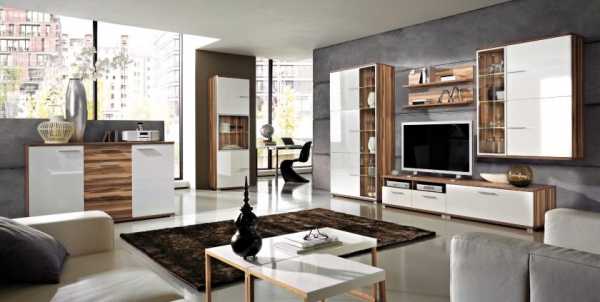

Фото подставок под телевизор в интерьере

Также рекомендуем просмотреть:


Помогите проекту, поделитесь обзором 😉

topstroyinfo.ru

как сделать, фото, чертежи, инструкции

Каждый человек стремиться жить в комфорте и с хорошей мебелью. Одним из элементов мебели считается тумба, на которой стоит телевизор. Ее можно заказать или купить в любом мебельном магазине, а еще можно сделать тумбу самостоятельно из листового материала(ЛДСП, фанера) или из массива популярных пород дерева, если есть желание. Соответственно, в первую очередь потребуется определиться с тем, из чего будет изготовлена тумба под телевизор своими руками, затем нужно найти чертежи или схему.

Подготовка и выбор материала

Приступим и рассмотрим, как будет изготовлена подставка для телевизора своими руками, которая изображена на чертеже. Конечно же, каждый человек может изменить дизайн и стиль всей конструкции по своему желанию, но процесс будет очень похож во многих случаях.

В первую очередь понадобится купить все необходимое, для изготовления конструкции.

Существует несколько типов материалов, которые могут быть применены при создании этого вида мебели.

  1. В большинстве случае используется ламинированная ДСП, потому что этот материал обладает следующими преимуществами:
  • Прочный
  • Не дорогой
  • Красивый
  • Имеет много расцветок
  1. Следующий тип листового материала который, можно использовать — это МДФ. Так же как и первый материал, это спрессованная стружка, только в этом случае она еще склеена специальным клеем, поэтому кроме всех положительных моментов, в список преимуществ добавляются еще влагостойкость.
  2. Тумба под ТВ может быть сделана из фанеры. Фанеру для изготовления мебели начали использовать совсем недавно, имеется ввиду, что без применения красок, потому что на рынке теперь появились более качественные плиты, более высокого сорта. Они встречаются не во всех строительных магазинах, потому что она дороже, чем обычные, которые применяют для строительства.
  3. Тумбочка под телевизор может быть изготовлена и из дерева. Для этого можно использовать или готовый мебельный щит или сделать его самостоятельно, если есть соответствующие инструменты. А можно сделать и просто из досок, например, применить популярные породу дерева — сосна, береза, дуб.

Оценив все вышеописанные необходимые параметры, узнав о достоинствах и недостатках, можно выбрать и купить материал, из которого можно будет сделать тумбу под телевизор своими руками.

Кроме основного материала, вам еще понадобится несколько деталей.

Если Вы выбрали ламинированную ДСП, то потребуется купить еще кромку. Нужна она, для торцов, чтобы скрыть деревянную стружку и придать красивый внешний вид.

Существует несколько видов кромок:

  • Меламиновая кромка — самая бюджетная и распространенная. Она просто приклеивается с помощью утюга, у нее есть уже своя клеевая основа.
  • ПВХ кромка — бывает разной толщины. Для ее использования необходим специальный станок и применяют ее обычно только на производстве.
  • Т-образная кромка — вставляется в специально выпиленный паз. Паз можно сделать с помощью фрезерного ручного станка.
  • Бывают еще алюминиевые кромки и из ABC пластика.

Для остального типа листового материала, обычно, кромки не применяют.

Крепежи и фурнитура

Для соединения деталей используются шурупы, саморезы, конфирматы или гвозди, зависит от выбранного материала. Но гвозди практически не используют, если только вы хотите подчеркнуть стиль изделия и придать ему одновременно современный и состаренный вид. Ну и конечно же применяют гвозди только для изделия из досок.

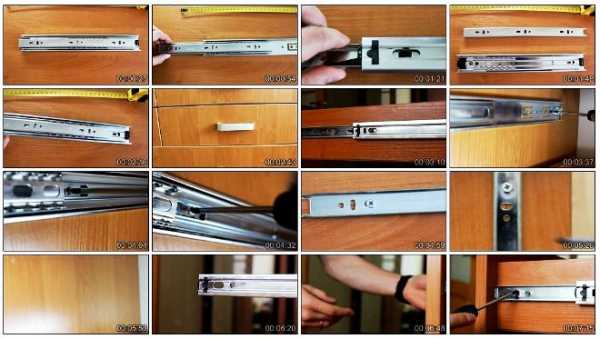

Конкретно данный, так называемый, стол для телевизора, содержит выдвижные ящики, поэтому надо купить направляющие рельсы, по которым они будут выезжать. Они бывают разных видов, о преимуществах каждого вида Вам расскажет продавец во время покупки.

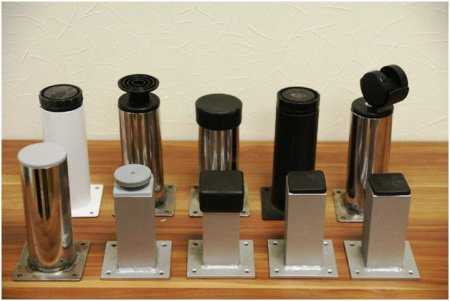

Затем, нужно купить ручки для ящиков, ножки (если не будут деревянными), крепления для полок. Их много видов, поэтому выбирайте на свой вкус и в зависимости от стиля тумбочки. В качестве ножек можно использовать хромированные стойки-трубки. Они бывают разной по диаметру, выбирайте сечением 50 мм, соответственно, для них нужны будут пластиковые заглушки и специальные переходники для крепления их к днищу тумбочки. Самое простое, конечно же, сделать ножки из дерева своими руками — можно из изнутри изделия скрепить саморезами, а снизу приклеить специальные накладки из войлока.

Начинать делать деревянный столик можно если кроме материалов, имеется весь набор инструмента, поэтому если у Вас его нет, то его нужно купить или арендовать.

Изготовление

Подготовив все необходимое, можно начинать делать тумбочку для телевизора своими руками.

В первую очередь надо отпилить все детали согласно чертежам и аккуратно сложить их. Кстати, перед тем как начинать распил материалов, сделайте схему раскроя, чтобы убедиться, что материала хватит.

Если выбор был сделан в пользу ЛДСП, то следующим шагом станет оклеивание торцов. Перед этим, понадобится зачистить торцы наждачной бумагой, для лучшего приклеивания.

Приклеивается кромка достаточно просто, достаточно приложить ее и провести по ней горячим утюгом через тонкую ткань. Следует обратить внимание на то, что кромка всегда шире торца, поэтому клеить нужно так, чтобы она выходила за края, это нужно, чтобы потом срезать ее ножом, в таком случае она не отклеится со временем.

Теперь берем комплект изделий и отмечаем места, где потребуется просверлить отверстия для скрепления всех деталей в единое целое. Отметив места, где будут отверстия, можно приступать. Те, кто уже сверлил, когда вешал что-то на стену, знают о том, что дрель сложно сразу же поставить туда куда нужно, и часто бывает такое, что отверстие просверливается не там, где нужно. В этом случае нужно сделать или вмятину, для этого в центр отметки нужно поставить гвоздь и несильно ударить по нему молотком или же использовать специальные сверла по дереву с острым наконечником.

Отверстия являются вспомогательными и направляющими. Они должны быть меньше по диаметру на 2 мм, чем сам крепежный элемент.

Сделав все отверстия, повторные замеры можно приступать к последнему этапу – к сборке.
Собирать изделие необходимо обдуманно, потому что если будете собирать и потом разбирать его, то все отверстия под шурупы увеличатся и уже не будут соединять элементы тумбы под телевизор крепко.

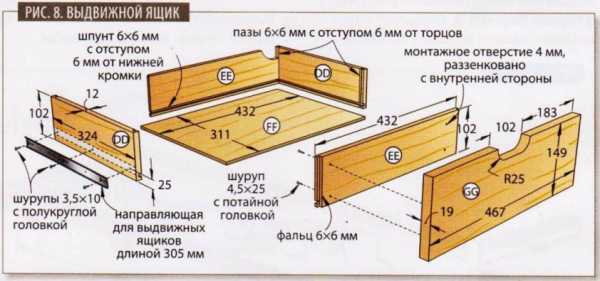

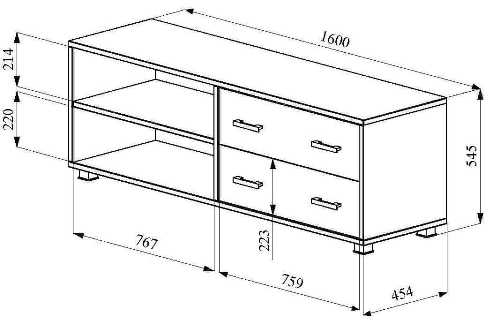

Конкретно этот чертеж тумбы под телевизор подразумевает наличие выдвижных ящиков, которые собираются отдельно и будьте внимательны, когда будете устанавливать направляющие на стенки и на сами ящики. Даже изменения в 1-2 мм могут отразиться на конечном виде изделия

Заключение

Каждый мужчина рано или поздно задумывается о том, что было бы хорошо сделать что-то из дерева самостоятельно. Сегодня мы подробно поговорили о том, как сделать тумбу, начиная от составления чертежа, схемы, заканчивая сборкой. Во время поиска или создания эскиза следует учитывать все особенности. Например, у кого есть дополнительные устройства для просмотра фильмов, соответственно потребуется отсек для домашнего кинотеатра, также может быть сделана и подставка для пультов, если она требуется.

Если Вам будет что-то непонятно, то можно оставить комментарий под этой статьей и мы обязательно подскажем и дадим совет по созданию мебели своими руками. Другие пользователи, которые уже сталкивались с такой же проблемой, что и у Вас также могут подсказать некоторые нюансы изготовления тумбы под телевизор своими руками.

1pomebeli.ru

Подставка под телевизор - фото лучших дизайнов в интерьере

Профессиональные дизайнеры отмечают, что наиболее заметной в доме является та зона, где расположен телевизор, поскольку зачастую именно ему отводится центральное место.

Поэтому подставку под телевизор необходимо подбирать тщательно, чтобы она гармонично вписалась в интерьер квартиры.

Помимо этого, стоит также позаботиться и о том, чтобы она имела не только достойный внешний вид, но и была функциональной, ведь довольно часто эту тумбу используют и для хранения аппаратуры, которая идет в комплекте с плазменной панелью.

Современные мастера стараются также сделать этот элемент мебели как можно удобнее, поэтому на сегодняшний день существует огромное количество подвижных моделей, которые оснащены колесиками для перемещения.

А также в продаже можно увидеть и тумбы со специальными полочками для книг, кассет и небольшой медиа-аппаратуры.

Оглавление статьи:

Как выбрать тумбу под телевизор?

Это мебельное изделие предоставляет владельцу квартиры возможность более рационально использовать все имеющееся пространство.

Именно поэтому так важно обзавестись универсальной подставкой под телевизор. Однако, при этом стоит учитывать и то, какие параметры изделия будут наиболее оптимальными.

Без сомнения, вам захочется приобрести тумбу как можно больше, чтобы разместить в ней множество мелочей и тем самым освободить пространство на полочках. Но это не совсем правильно, ведь громоздкая конструкция вряд ли будет смотреться уместно в небольшой комнате.

Заранее продумайте, какой размер будет оптимальным. Для этого вам необходимо будет учесть и размеры аппаратуры, которую вы хотите поместить в тумбу.

В том случае, если интересующий вас размер относится к категории нестандартных, можно сделать подставку под телевизор своими руками.

Ведь порой подобрать необходимое изделие бывает весьма затруднительно, а если вы обладаете минимальными навыками столяра, то сам процесс покажется увлекательным, поскольку вы почувствуете себя настоящим творцом собственного интерьера.

Таким образом, у вас появится уникальная возможность существенно сэкономить денежные средства, и создать конструкцию, которая идеально подойдет по размерам, а также будет обладать неповторимым дизайном.

Но здесь важно помнить о том, что изделие должно обладать хорошими характеристиками по прочности, поскольку вы будете устанавливать на тумбу аппаратуру с немалым весом.

Чтобы добиться максимальной устойчивости и прочности необходимо позаботиться о надежном скреплении всех соединений.

Из каких материалов выбрать подставку под ТВ?

Дизайнеры утверждают, что для разных стилей необходимо подбирать и различные модели подставок, поскольку только так можно добиться максимального результата и не нарушить общей концепции дизайна помещения.

Если вы посмотрите на фото подставок под телевизор, то, несомненно, заметите, что модели из дерева более гармонично смотрятся в помещении, выполненном в классическом стиле, а изделия из металла больше подходят комнате в стиле хай-тек.

Рассмотрим более подробно характеристики материалов, из которых могут быть изготовлены подставки.

Дерево – изделия, выполненные из любого массива дерева, уже давно стали классикой. На сегодняшний день они пользуются особой популярностью благодаря своей уникальной фактуре, которая идеально подходит для всех стилей. Однако, не только презентабельный и даже роскошный внешний вид, завоевал сердца людей. Не секрет, что изделия из массива дерева очень прочные и долговечные, а значит владельцу не нужно будет беспокоиться о том, что конструкция падет под весом всей взгроможденной на нее аппаратуры.

МДФ или ДСП – конечно, конструкции из натурального дерева обладают множеством положительных характеристик, однако, у них все же есть один существенный минус, из-за которого довольно многие отказываются приобретать такое изделие и это его цена.

По сравнению с деревом, МДФ и ДСП имеют более приемлемую стоимость, поэтому этот материал относят к разделу бюджетных. Однако, несмотря на более низкую цену, он не уступает по качеству тумбам из дерева, поэтому совершенно не удивительно, что многие отдают свое предпочтение именно данному материалу.

Специалисты также отмечают, что ДСП и МДФ обладают хорошими показателями влагоустойчивости и отменными звукоизоляционными качествами. К недостаткам же относят то, что на данный материал может развиться аллергия.

Стекло – подставки под телевизор из стекла широко используются в комнатах с небольшой площадью, поскольку они способны визуально расширить пространство. Для изготовления данной конструкции используется специальное закаленное стекло, которое исключает возможность получить порез при его повреждении. Наиболее часто встречающаяся комбинация – это дерево и стекло, металл и стекло.

Фото красивых подставок под телевизор в интерьере



mydizajn.ru

Подставка-тумба для телевизора своими руками

Вы можете спрятать свою коллекцию медианосителей за раздвижными дверцами, либо скрыть оборудование и использовать открытые полки для демонстрации сувениров. Встроенные громкоговорители плоскоэкранных телевизоров не отличаются богатством звучания, поэтому на центральной полке предусмотрено место для громкоговорителей домашнего кинотеатра.

Эта тумба достаточно компактна, чтобы выглядеть пропорционально в сочетании с современными плоскоэкранными системами, и в то же время имеет достаточную глубину, чтобы вместить все аудио- и видеокомпоненты. Прибавьте к этому обилие закрытого пространства для хранения, и вам останется принять лишь одно решение: смотреть ли любимую телевизионную программу или любоваться элегантным дизайном нового вишневого медиацентра.

  • Габариты: ширина — 2083 мм; глубина — 495 мм; высота — 718 мм.
  • Простые украшения в форме валиков создают яркий стилевой эффект.
  • Немного видоизмененный вариант дизайна, представленный в конце статьи, придаст медиацентру совершенно иной облик.

Освоение мастерства

  • Попрактикуйтесь в выполнении ламельных соединений.
  • Освойте поэтапную сборку больших изделий, обходясь всего несколькими струбцинами.

Добавьте украшений

Незначительные изменения могут радикально преобразить стиль медиацентра. Например, попробуйте заменить дверцы с плоскими филенками на дверцы с арочными фигарейными филенками. Оригинальные украшения на передней цокольной планке Т и центральном верхнем горизонтальном бруске Р органично дополнят дизайн.

Соберите корпус

1. Выпилите перегородки А, В и полки С-Е шириной, указанной в «Списке материалов», и длиной, на 13 мм превышающей указанную. Из вишневых досок толщиной 19 мм выпилите пять брусков размерами 21×2438 мм, из которых будут изготовлены кромочные накладки F-J и горизонтальные бруски К.

Краткий совет! Сделайте накладки сразу же. Многие фанерные детали, из которых состоит корпус, имеют кромочные накладки из твердой древесины. Выпилив заготовки для накладок сейчас, вы сэкономите время и сможете обрезать их до необходимой длины в ходе работы.

2. Из заготовок для кромочных накладок выпилите кромочные накладки F-J длиной, превышающей указанную на 25 мм. Затем прикрепите кромочные накладки (см. «Совет мастера» внизу) и обработайте их вровень с деталями. Окончательно отшлифуйте боковые полки Е наждачной бумагой № 220 и отложите их в сторону.

Совет мастера

Идеальная подрезка кромочных накладок

Подрезая кромочные накладки сразу на двух полках, можно не только сэкономить время, затрачиваемое на установку, но и обеспечить устойчивую опору для подошвы фрезера.

Выпилить кромочную накладку, точно соответствующую толщине фанерной полки, — непростая задача даже для опытных профессионалов. Вместо этого сделайте накладку чуть толще фанеры и длиной на 25 мм больше окончательной длины, а фанерную полку на 13 мм длиннее, чем нужно. Приклейте накладку к полке, прижмите струбцинами и дайте клею высохнуть.

Чтобы сровнять накладку заподлицо с фанерой, скрепите струбцинами две полки (либо одну полку и подходящий обрезок материала), вложив между ними проставку. Зафиксируйте сборку в тисках или прикрепите к верстаку струбцинами. Используя фрезер с копирующей фрезой, оснащенной нижним подшипником, удалите выступающий край накладки (фото справа).

Затем, используя поперечный (угловой) упор пильного станка с удлиненной деревянной накладкой, опилите один из торцов полки. Кромочная накладка при этом должна быть обращена вперед. Затем переверните полку (кромочная накладка при этом по-прежнему должна быть направлена вперед) и опилите ее до окончательной длины.

3. Отфрезеруйте в деталях А-D гнезда для ламелей #20 (рис. 1).

Чертежи корпуса

Примечание. В центральной нижней полке D, там, где она соединяется с центральной перегородкой А, сделайте только два ламельных гнезда, чтобы они не заходили друг на друга.

Установите в пильный станок пазовый диск толщиной 6 мм и поднимите его на высоту 6 мм. Выпилите шпунты с внутренней стороны перегородок В (рис. 2). Разметьте и просверлите отверстия для полкодержателей.

Соберите без клея центральный узел A-D, F-I и проверьте подгонку деталей. Разберите узел и отшлифуйте все поверхности, после чего склейте узел и зафиксируйте струбцинами, проверив его на прямоугольность (фото А). Когда клей высохнет, отшлифуйте передние грани деталей.

Используйте подставки, чтобы создать пространство для установки центральных струбцин, и подкладки под губки струбцин из обрезков пиломатериалов, чтобы защитить фанерные детали от вмятин.

4. Выпилите крышку и дно L корпуса. Из оставшихся заготовок для кромочных накладок выпилите два горизонтальных бруска К указанной длины. Аккуратно приклейте их к крышке и дну корпуса (рис. 1а). Когда клей высохнет, отфрезеруйте бруски заподлицо с фанерой. Установив в пильный станок стандартный пильный диск с прямыми зубьями, выпилите в бруске шпунт шириной 3 и глубиной 10 мм (рис. 1а).

Перенесите разметку ламельных гнезд с центрального узла на крышку и дно корпуса L. Затем сделайте в крышке и дне гнезда для ламелей #20.

5. Соедините насухо центральный узел A-D, F-I с дном корпуса L. Выпилите центральную заднюю стенку М. Вставьте заднюю стенку в шпунты перегородок В. Отметьте на задней стенке положения полок (фото В). Извлеките заднюю стенку и временно отложите ее в сторону. Примерьте насухо крышку корпуса L. После этого снимите ее, отшлифуйте крышку и дно и приклейте их к центральному узлу (фото С).

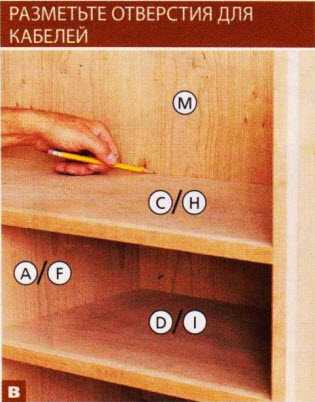

Чтобы отверстия для соединительных кабелей располагались на одном уровне с полками, наметьте нижние края отверстий во время сухой сборки.

При сборке центральной части корпуса убедитесь, что перегородки В установлены вровень с задними краями крышки и дна L.

Боковая стенка

Центральные перегородки В служат опорой для струбцин при монтаже боковых стенок N. Чтобы не повредить фанеру, подложите под губки струбцин подкладки, сделанные из обрезков.

6. Выпилите боковые стенки N. Выберите гнезда для ламелей #20 (рис. 3) в боковых стенках и соответствующие гнезда в крышке и дне корпуса L. При помощи пазового диска шириной 6 мм и накладки параллельного упора выберите на круглопильном станке фальцы глубиной 10 мм с внутренней стороны боковых стенок. Разметьте и просверлите отверстия для полкодержателей. Окончательно отшлифуйте боковые стенки, после чего приклейте их на место и зафиксируйте струбцинами (фото D).

Примечание. Убедитесь, что передние кромки боковых стенок расположены заподлицо с крышкой корпуса, а фальцы боковых стенок совмещены с задней кромкой крышки.

7. Выпилите вертикальные бруски О, приклейте их и прижмите струбцинами к корпусу вплот1гую к горизонтальным брускам К (рис. 1). Снимите свесы копирующей фрезой (фото Е). Теперь отфрезеруйте на внешней кромке каждого бруска неполную фаску шириной 6 мм (фото F, рис. 1).

Вертикальный брусок О слегка выступает за фанерную боковую стенку N, и его нетрудно обработать заподлицо с ней.

Прикрепите к корпусу струбцинами упоры из обрезков, тогда фаски не будут доходить до концов детали примерно на половину размера подошвы кромочного фрезера (приблизительно 32 мм).

8. Из вишневой заготовки толщиной 19 мм выпилите центральный верхний горизонтальный брусок Р, подогнав его по длине к проему между перегородками В. Разметьте скругленный вырез на концах бруска (рис. 1b, 5). Сформируйте вырез с помощью ленточной пилы или электролобзика, после чего отшлифуйте контур, доводя его до линии разметки. Приклейте центральный верхний горизонтальный брусок к крышке корпуса с отступом 38 мм от передней кромки (рис. 2).

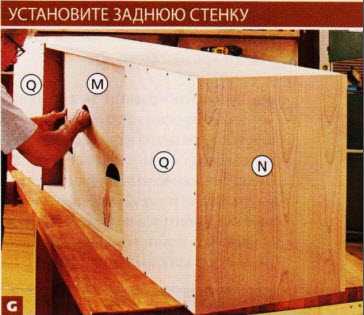

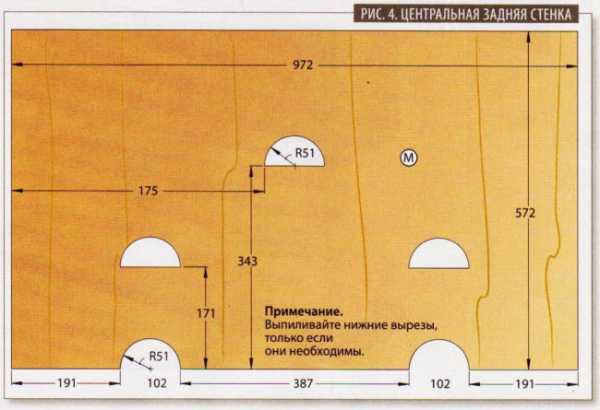

Вставьте один край центральной задней стенки М в соответствующий шпунт. Затем изогните заднюю стенку, взявшись за край отверстия для кабелей, и вставьте второй торец в противоположный шпунт.

9. Выпилите крайние задние стенки Q, просверлите отверстия для шурупов, раззенкуйте их и прикрепите задние стенки к каркасу (рис. 5). Пользуясь нанесенными ранее метками, разметьте и выпилите отверстия для кабелей в центральной задней стенке М (рис. 4). Установите на место центральную заднюю стенку (фото G) и окончательно отшлифуйте наружные поверхности корпуса.

Оформите цоколь и прикрепите верхнюю крышку

1. Склейте из досок толщиной 19 мм щитовую заготовку для верхней крышки, размеры которой должны быть несколько больше указанных. На торцах и передней кромке заготовки отфрезеруйте скругления радиусом 10 мм с уступом шириной 3 мм (рис. 5). Сверлом диаметром 3 мм сформируйте в крышке корпуса L щелевые отверстия-прорези длиной 10 мм (рис. 1 и 5а). Прикрепите верхнюю крышку к крышке корпуса шурупами, ввернутыми через щелевые отверстия.

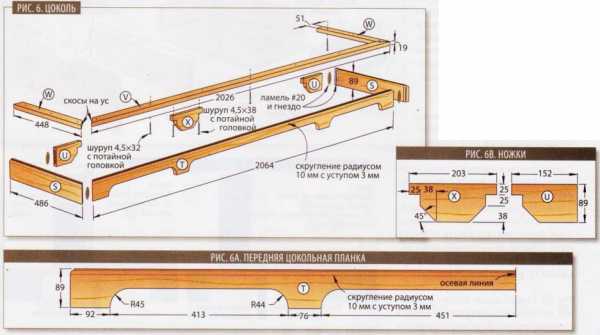

2. Выпилите боковые S и переднюю Т цокольные планки шириной, указанной в «Списке материалов», и длиной, превышающей указанную на 25 мм (рис. 6).

Краткий совет! Пусть текстурный рисунок не прерывается на углах. Выпилите боковые и переднюю планки последовательно из одной длинной заготовки. Это создаст эффект непрерывного текстурного рисунка. На верхней кромке каждой из цокольных планок отфрезеруйте скругления радиусом 10 мм с уступом шириной 3 мм. Затем опилите боковые и переднюю планки на ус, одновременно придав им окончательную длину (рис. 6). Разметьте скругленный вырез на передней планке, начерно выпилите его электролобзиком и отшлифуйте до линии разметки.

3. Выпилите задние ножки U, затем придайте им форму (рис. 6b). Просверлите в ушках задних ножек монтажные отверстия диаметром 4 мм. В торцах боковых S, передней Т цокольных планок и задних ножек отфрезеруйте гнезда для ламелей #20 в указанных местах. Затем склейте эти детали друг с другом.

4. Выпилите переднюю V и боковые W опоры, опилив их концы на ус (рис. 6). Просверлите в опорах монтажные отверстия диаметром 4 мм для шурупов, соединяющих цоколь с каркасом, и раззенкуйте их. Затем приклейте переднюю и боковые опоры к собранному цоколю S/T/U и прижмите их струбцинами.

5. Разметьте и выпилите центральную ножку X (рис. 6b). Просверлите в ее ушках монтажные отверстия диаметром 4 мм. Положите корпус задней стенкой вниз. Через просверленные ранее монтажные отверстия прикрепите к корпусу шурупами цокольный узел S-W и центральную ножку.

Дверцы, выдвижные ящики, и готово!

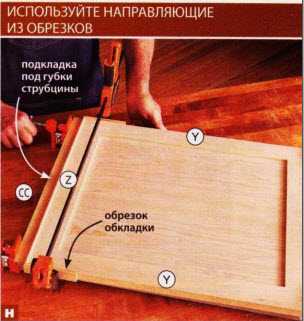

Опилите на ус концы обрезков, оставшихся при изготовлении накладок, и установите на место, прижав струбцинами, — сначала для того, чтобы проверить подгонку, а затем, чтобы правильно расположить приклеиваемые обкладки.

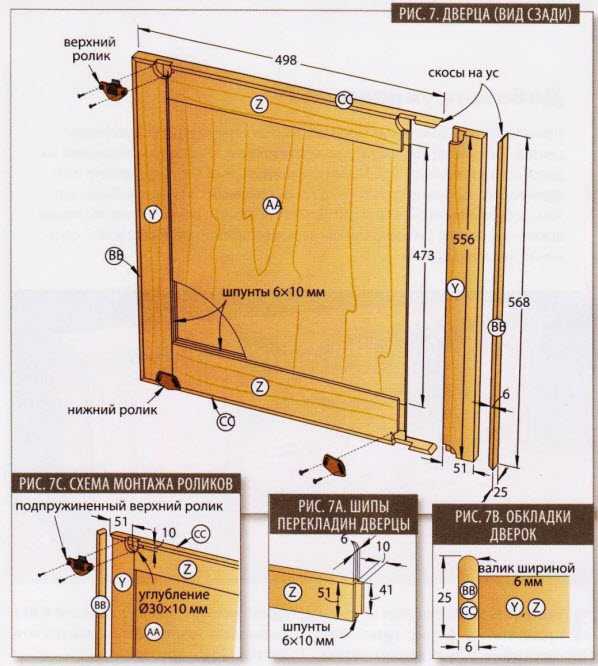

1. Выпилите стойки Y и перекладины Z дверок. Используя пильный станок с пазовым диском толщиной 6 мм, выпилите по центру внутренних кромок стоек и перекладин шпунты глубиной 10 мм. Затем установите пазовый диск толщиной 10 мм на высоте 6 мм над столом и, добавив накладку параллельного упора, сформируйте на концах перекладин шипы (рис. 7а). Выпилите филенки АА. Соберите дверцы без клея для проверки соединений, а затем разберите, склейте и зафиксируйте струбцинами, проверив на прямоугольность измерением диагоналей.

2. Из вишневых планок сечением 6×25 мм выпилите заготовки для обкладок ВВ и СС длиной, превышающей указанную на 25 мм. Сохраните два коротких отрезка — они будут нужны для выравнивания обкладок при монтаже. Фрезой для валиков сформируйте на одной кромке каждой заготовки валик шириной 6 мм. Затем опилите концы обкладок на ус, обрезав до окончательной длины, и прикрепите обкладки к дверцам (фото Н, рис. 7; 7b и 7с).

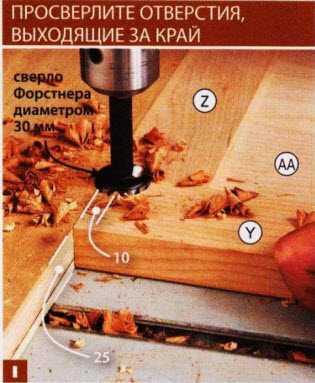

Прикрепите к столику сверлильного станка вспомогательный упор высотой 25 мм, наметьте шилом центры отверстий для установки роликов и высверлите углубления у края дверок.

3. На сверлильном станке с вспомогательным упором сделайте в дверцах сверлом Форстнера отверстия диаметром 30 мм и глубиной 10 мм для установки роликов (рис. 7, фото I).

4. Выпилите из заготовок толщиной 12 мм боковые DD и передние/задние ЕЕ стенки выдвижных ящиков (рис. 8). Обработайте детали (рис. 9). Выпилите днища ящиков FF. Соберите выдвижные ящики насухо для проверки. Разберите ящики, окончательно отшлифуйте детали, после чего склейте их.

5. Разделите две пары телескопических выдвижных направляющих длиной 305 мм. Прикрепите к ящикам соответствующие части направляющих, расположив их центр на расстоянии 25 мм от нижнего края ящика (рис. 8). Затем установите в проемах корпуса ответные части направляющих, используя подкладки из оргалита толщиной 6 мм. Вставьте ящики в корпус.

6. Из заготовок толщиной 19 мм выпилите фальшпанели выдвижных ящиков GG. Разметьте вырез (рис. 8), выпилите его ленточной пилой или электролобзиком и отшлифуйте до линии разметки. Затем приклейте с обратной стороны фальшпанелей небольшие кусочки двухстороннего скотча. Отцентрируйте фальшпанели в проемах, прижмите их к передним стенкам ящиков и извлеките ящики из корпуса. Через передние стенки ящиков просверлите в фальшпанелях отверстия для шурупов и раззенкуйте их. Снимите фальшпанели и удалите скотч, а затем прикрепите фальшпанели шурупами.

7. Снимите фурнитуру с дверок и выдвижных ящиков. Отшлифуйте все детали, которые в этом нуждаются, наждачной бумагой зернистостью до 220 единиц. Удалите пыль. Теперь нанесите прозрачное покрытие. (Мы нанесли три слоя полуматового полиуретанового лака с промежуточной шлифовкой между слоями абразивом зернистостью 220 единиц.)

8. Снова прикрепите фурнитуру к выдвижным ящикам и вставьте их в корпус. Установите полкодержатели и полки. Снова прикрепите ролики к дверцам и вставьте дверцы на место. С помощью регулировочных эксцентриков сделайте зазоры вокруг дверок одинаковыми. Поставьте сверху огромный телевизор и можете наслаждаться футбольным матчем.

Возможно, Вас заинтересует:

stroyboks.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
