Стеклопакет представляет собой 2, 3 реже 4 стекла прочно скрепленных на определенном расстоянии между собой с герметизированным газовым промежутком между стеклами. В качестве газа обычно используется воздух либо инертный газ, например, аргон. Толщина стеклопакета а (расстояние между двумя крайними стеклами) может сильно варьироваться в зависимости от возможностей той или иной профильной системы. Наибольшее распространение получили однокамерные стеклопакеты шириной 24 мм и двухкамерные стеклопакеты 32 мм. От количества камер и от толщины стеклопакета зависит самый важный его показатель — коэффициент теплопроводности, который измеряется в (Вт/м2×°С). Соответственно однокамерный стеклопакет априори имеет более высокий коэффициент теплопроводности по сравнению с двух или трёхкамерным. Высокий коэффициент означает, что к примеру при температуре на улице -20°С температура внутреннего (комнатного) стекла в 1-о камерном пакете будет равна +5°С, а в 2-х камерном +10°С, следовательно, если при заданной влажности в комнате, точка росы находится при температуре +7°С, то окно с 2-мя стеклам у Вас гарантированно запотеет, а с тремя нет.
Итак, можно сделать первые выводы, основная цель стеклопакета — пропускать свет и задерживать тепло. Способность задерживать тепло характеризуется коэффициентом теплопроводности, который напрямую связан с конструкцией стеклопакета. Чем больше камер у пакета, тем он теплее. Немаловажным является расстояние между стеклами, оптимальным считается расстояние 10-16 мм, однако как показали исследования, дальнейшее увеличение размера между стеклами влияет на теплопроводность пакета незначительно. Можно перечислить следующие мероприятия, увеличивающие теплозадерживающие свойства стеклопакета:
- Использование многокамерной конструкции;
- Использование стекла с энергосберегающим покрытием;
- Заполнение воздушной камеры инертным газом, например, аргоном;

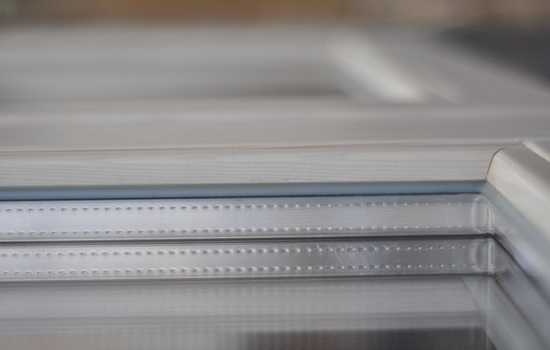

- Использование «теплой» дистанционной рамки. Обычный алюминиевый спейсер представляет собой идеальный мостик холода и при неправильном выборе размера стеклопакета, может привести к возникновению «краевого эффекта». Когда по краю пакета выпадает конденсат.

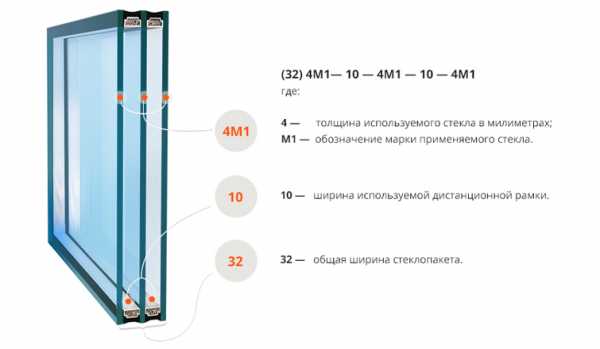

Условное обозначение стеклопакета должно состоять: из обозначения типа, характеристики применяемого стекла (вид стекла и его толщина), расстояния между стеклами, вида газонаполнения, высоты, ширины, толщины стеклопакета, вида стеклопакета и обозначения настоящего стандарта.
Пример условного обозначения однокамерного стеклопакета, состоящего из двух листовых стекол толщиной 4 мм марки М1 по ГОСТ 111, с расстоянием между стеклами 16 мм, заполненного аргоном, высотой 1500 мм, шириной 800 мм, толщиной 24 мм, общестроительного назначения:
Стеклопакет СПО 4M1-16Ar-4M1 1500х800х24 ГОСТ 24866-99.
То же, двухкамерного стеклопакета, состоящего из трех листовых стекол толщиной 4 мм марки М1 с расстоянием между стеклами 12 мм, заполненного воздухом, высотой 1500 мм, шириной 800 мм, толщиной 36 мм, общестроительного назначения:
То же, двухкамерного стеклопакета, состоящего из трех листовых стекол толщиной 4 мм марки М1 с мягким низкоэмиссионным покрытием на внутреннем стекле, с расстоянием между стеклами 12 мм, заполнение: наружная камера — воздух, внутренняя камера — аргон, высотой 1500 мм, шириной 800 мм, толщиной 36 мм, морозостойкого, энергосберегающего:
Стеклопакет СПД 4M1-12-4M1-12Ar-И4 1500х800х36 МЭ ГОСТ 24866-99.
В настоящее время известны две технологии производства стеклопактов — это, так называемая «класическая технология» и технология с использованием ленты Swingle Strip. Итак, давайте более подробно остановимся на конструкции стеклопакетов.
Классическая технология изготовления стеклопакетов:
При данной технологии, расстояние между стеклами фиксируется при помощи специальных распорок – дистанционных рамок, которые представляют собой полые алюминиевые трубки прямоугольного сечения с небольшими отверстиями, расположенными со стороны воздушной камеры пакета. Дистанционные рамки режутся на определенную длину, после чего внутрь засыпается влагопоглотитель «молекулярное сито». Подготовленные рамки собираются в прямоугольные заготовки, после чего на торцевую поверхность заготовок наносится герметик первого слоя – «бутиловый шнур», который к тому же является весьма прочным клеем. Готовые рамки с нанесенным герметиком помещают между стекол, после чего всю конструкцию опрессовывают. Таким образом, получается прототип стеклопакета, на торцевую поверхность которого наносится герметик второго рода (полисульфид или полиуритан). Далее стеклопакет необходимо просушить в течение 24 часов, после чего он считается готовым.
Технология Swingle Strip:
Swingle Strip – система герметизации стеклопакетов, основным элементом которой является эластичная лента, включающая герметик, гофрированную алюминиевую перемычку и осушитель.Применение Swingle Strip позволяет упростить и ускорить процесс изготовления стеклопакетов, поскольку лента совмещает функции дистанционной рамки, влагопоглотителя и герметика наружного шва, что обеспечивает возможность так же, как и в случае с рамкой TPS, избежать операции по засыпке молекулярного сита, а также сократить количество узлов соединения и упростить процесс герметизации.
Теперь пора поговорить о классификации стеклопакетов. В зависимости от теплотехнических, звукоизоляционных и других требований, в стеклопакете могут использоваться два или три стекла. Стеклопакеты классифицируются по количеству воздушных камер на однокамерные (два стекла) и двухкамерные (три стекла). В стеклопакете в самых разнообразных комбинациях могут быть установлены различные стекла, как по толщине, так и по их свойствам. Различают энергосберегающие, антирезонансные, солнцезащитные, антивандальные и другие виды стеклопакетов.
Мушников Евгений, Цыганкова Анастасия
www.wikipro.ru
Стеклопакеты: виды, характеристики, таблицы

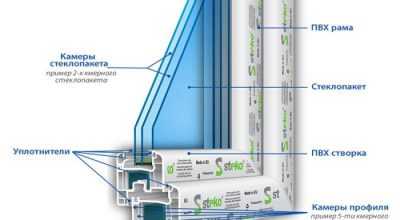

Стеклопакет – большая часть окна, представляющая собой герметичный блок из двух или более листов стекла. Термин появился благодаря особенности применяемой в производстве технологии соединения между собой нескольких стекол в единую герметичную конструкцию. Стеклопакет обычно включает в себя два или три стеклянных листа, объединенных герметиком высокой прочности. Пространство, располагающееся между стеклами, называют камерой. Данные камеры в стеклопакетах заполняются обычным воздухом или инертным (разреженным) газом. Второй вариант обеспечивает более высокую звуко- и теплоизоляцию.
Для того, чтобы между стеклами сохранялось определенное расстояние применяются дистанционные рамки, содержащиеся внутри себя влагопоглощающий материал. Важно, чтобы рамки были изготовлены из поливинилхлорида или алюминия, а не из стали. Использование подобных элементов дает возможность защитить стеклопакет от промерзания по краям.
Таким образом, создается своеобразная сэндвич-конструкция, в которой между листами располагаются воздушные камеры, чередуясь друг с другом. Особенность устройства пакета препятствует попаданию грязи и пыли в межоконное пространство. Стеклопакет, наравне с профилем, определяет шумо- и теплоизоляционные свойства ПВХ-окна. При этом данная часть светлопрозрачной конструкции может обладать рядом дополнительных опций, таких как: противоударность, тонировка, дизайн, витраж.
Основные разновидности

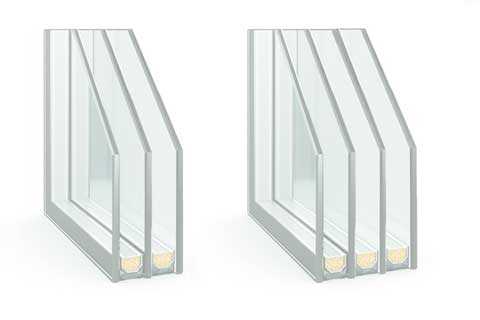

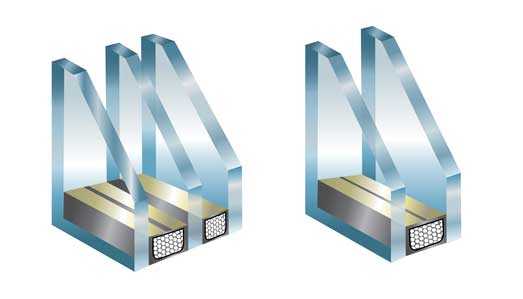

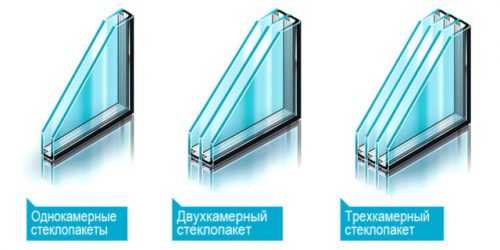

В зависимости от типа и особенностей конструкции стеклопакеты бывают следующих видов:

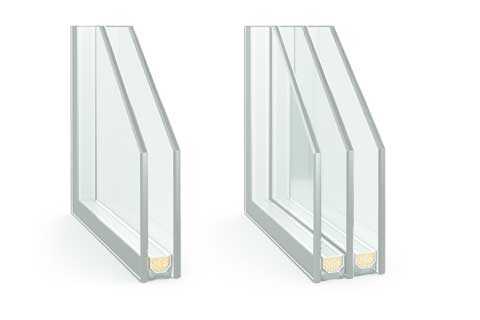

- однокамерные – изделия включают в себя два стекла с одной воздушной камерой между ними;

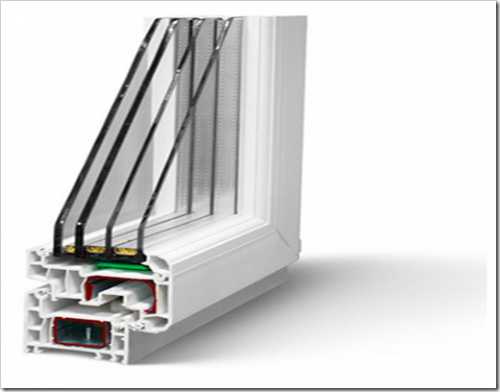

- двухкамерные – состоят из трех различных листов стекла с двумя независимыми воздушными камерами.
При выборе изделия необходимо учитывать степень освещения и практическое назначение помещения. Однокамерные стеклопакеты более доступные по цене, но обладают более низкими светопропускными и теплоизоляционными свойствами. Двухкамерные пакеты обеспечивают высокую светопроницаемость, тепло- и шумоизоляционные характеристики.
Однокамерные конструкции в наших погодных условиях могут применяться только при остеклении лоджий, балконов, складских и производственных помещений. Но здесь стоит учесть, что в настоящее время выпускаются специальные однокамерные стеклопакеты, состоящие из низкоэмиссионного стекла. Это особый вид стекла, содержащий серебро, обеспечивающий удержание теплового излучения и пропускающий ультрафиолетовые лучи избирательно. Подобные изделия по своим свойствам могут составить конкуренцию обычным двухкамерным, но при этом отличаются более доступной ценой.
Стеклопакеты отличаются друг от друга качественными характеристиками, своим составом, толщиной конструкции. Так, специальное покрытие позволяет предотвратить проникновение инфракрасных лучей, это дает возможность уменьшить показатель теплопотери сооружения. При этом свойства светлопрозрачности стеклопакета остаются без изменений. В летний период времени такие изделия обеспечивают необходимую прохладу, в зимнее время дают возможность сохранить тепло в помещении. Покрытия могут быть как твердыми, так и мягкими. Первые обладают высокой влагоустойчивостью и на практике применяются чаще, чем вторые. Солнцезащита на стеклопакетах создается посредством напыления тонкого слоя покрытия из оксида металла, либо путем установки специально окрашенных изделий.
Стеклопакеты могут обладать огнеупорными свойствами. Это достигается посредством монтажа сетки из металла, надежно удерживающей стекло даже при воздействии открытого пламени. Бывают противоударные пакеты, состоящие из многослойного стекла и покрытые триплексом, особой пленкой, обеспечивающей высокую шумоизоляцию и не пропускающей прямые солнечные лучи. Существуют стеклопакеты с закаленными листами стекла, как в автотранспортных средствах. Такие изделия при ударе или механическом воздействии ломаются на мелкие части с тупыми краями. Также выпускаются стеклопакеты, внутри которых вместо воздуха используется инертный газ (аргон или криптон). Подобные пакеты отличаются высокими тепло- и шумоизоляционными свойствами, но при этом существенно дороже стандартных аналогов.
Основные технические характеристики
Стеклопакет занимает до 80% всего окна и во многом определяет шумо- и теплоизоляционные свойства светлопрозрачной конструкции. Согласно строительным нормативам, в московском регионе рекомендуют применять при остеклении пакеты, обладающие сопротивлением теплопередачи от 0,55 м2*С/Вт. Данным требованиям в полной мере соответствуют окна с двухкамерными стеклопакетами толщиной не менее 36 мм, при этом ширина профиля должна составлять от 76 до 82 мм.

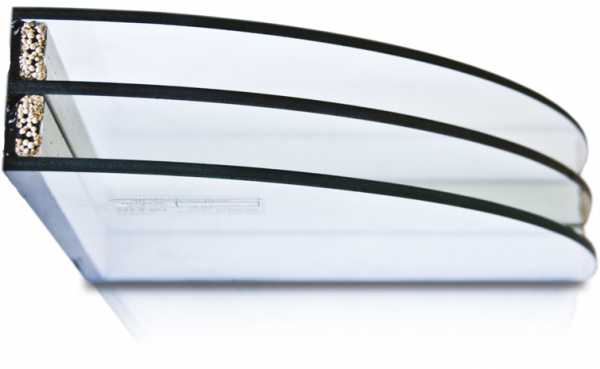

Толщина. Теплые стеклопакеты, как правило, включают в себя три листа стекла, две воздушные камеры, дистанционные рамки из поливинилхлорида, энергосберегающее стекло (обозначается маркировкой «И»), которое имеет более высокую сопротивляемость к воздействию низких температур. Толщина всего изделия составляет не менее 32 мм, а толщина одного стекла – не менее 4 мм.
Холодные стеклопакеты, предназначенные для установки в хорошо отапливаемые помещения, могут состоять из двух листов стекла и одной воздушной камеры. Допустимая толщина данных изделий – 24 мм.
Теплозащита. При подборе типа стеклопакета стоит учитывать расположение и назначение помещения. Однокамерные подойдут для лоджий, балконов, помещений, где нет существенных требований к теплоизоляционным свойствам изделия. Двухкамерные предназначаются для обеспечения максимальной теплозащиты. Более высоких теплоизоляционных характеристик можно добиться, если в камерах использовать криптон или аргон, либо установить стекла со специальным теплоотражающим покрытием. Применение инертных газов между листами стекол дает возможность повысить теплоизоляционные свойства до 5%. Функция теплозащиты стеклопакета также зависит от толщины изделия, количества камер, отсутствия щелей.
Уплотнитель. Качество уплотнителя во многом определяет герметичность стеклопакета и фиксацию положения листов стекла внутри ПВХ-профилей. Для производства данных элементов используют каучук, резину, силикон. Силиконовые изделия обладают более долгим сроком службы и устанавливаются в дорогостоящих светлопрозрачных конструкциях. Уплотнитель позволяет обеспечить теплоизолирующие свойства окна благодаря своим характеристикам. Так, подобные элементы обладают мягкостью материала, эластичностью, способностью выдерживать перепады температур. Уплотнитель укладывают вдоль стыка между створкой окна и рамой.
Звуконепроницаемость. На шумоизоляционные свойства стеклопакета влияют количество воздушных камер между листами стекла, расстояние между стеклами, сочетание светлопрозрачных изделий различной толщины, наличие дополнительного покрытия. Поэтому для обеспечения требуемых тепло- и звукоизоляционных показателей используют различные типы стеклопакетов.
Tаблица сопротивления теплопередаче стеклопакетов
| Заполнение cветового пpоема | R0, m^(2)·°C/Вт | |
| матеpиал пеpеплёта | ||

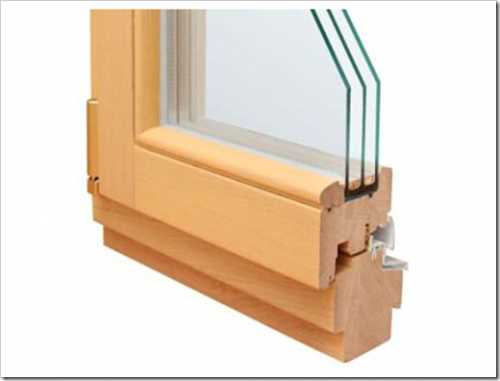

| Дерево или ПВХ | алюминий | |
| Двойное осткление в спаренных переплетах | 0.4 | – |
| Двойное остекление в раздельных переплетах | 0.44 | – |
| Tройное остекление в раздельно-спаренных переплетах | 0.56 | 0.46 |
| однокамерный стеклопакет (два стекла ) : | ||
| обычного (с расстоянием междy стекол 6мм) | 0.31 | — |
| с И — покрытием (с расстоянием междy стекол 6мм) | 0.39 | — |
| обычного (с расстоянием междy стекол 16мм) | 0.38 | 0.34 |
| с И — покрытием (с расстоянием междy стекол 16мм) | 0.56 | 0.47 |
| Двyхкамерный стеклопакет (три стекла): | ||
| обычного (с расстоянием междy стекол 8мм) | 0.51 | 0.43 |
| обычного (с расстоянием междy стекол 12мм) | 0.54 | 0.45 |
| с И — покрытием одно из трёх стекол | 0.68 | 0.52 |
Основные формулы стеклопакетов
| Тип | Формула | Толщина (мм) | Сопротивление теплопередачи (м2-с)/Вт | Звукоизоляция (ДБ) | Свето-пропускание (%) |
|---|---|---|---|---|---|
| Однокамерный | 4-12-4 | 20 | 0,33 | 25 | 85 |
| Однокамерный | 4-16-4 | 24 | 0,35 | 26 | 84 |
| Однокамерный (К-стекло) | 4-16-4К | 24 | 0,51 | 27 | 70 |
| Однокамерный (К-стекло + аргон) | 4-16-4К,Ar | 24 | 0,53 | 34 | 72 |
| Однокамерный (И-стекло) | 4-16-4И | 24 | 0,58 | 27 | 74 |
| Двухкамерный | 4-8-4-8-4 | 28 | 0,49 | 38 | 78 |
| Двухкамерный | 4-10-4-10-4 | 32 | 0,54 | 38 | 77 |
| Двухкамерный (К-стекло) | 4-10-4-10-4К | 32 | 0,65 | 39 | 63 |
| Двухкамерный (И-стекло) | 4-10-4-10-4И | 32 | 0,72 | 39 | 67 |
| Двухкамерный | 4-12-4-12-4 | 36 | 0,57 | 39 | 76 |
| Двухкамерный | 4-12-4-6-4 | 30 | 0,47 | 29 | 77 |
| Двухкамерный | 6-10-4-6-4 | 30 | 0,44 | 33 | 77 |
| Двухкамерный (И-стекло) | 6-14-6-6-4И | 36 | 0,75 | 38 | 66 |
oknaotk.ru
характеристики и свойства остекления в зависимости от строения
Каждый лист стекла в стеклопакете создает преграду на пути шума. Образуемая между двумя стеклами камера служит естественным теплоизолятором. При увеличении числа стекол — увеличиваются и изолирующие свойства.
Но у стеклопакета с большим числом стекол есть свои недостатки.
При увеличении листов стекла — увеличивается вес конструкции и снижается светопропускание окна. Цена, естественно, тоже увеличивается.
Вес стеклопакета определяется весом его стекол. Однокамерный стандартный стеклопакет (2×4 мм) весит примерно 20 кг/кв.м
Двухкамерный стандартный стеклопакет (3×4мм) весит 30 кг/кв.м. Таким образом легко высчитать вес 1 мм стекла площадью 1 кв. метр — 2,5 кг.
Двухкамерный или трехкамерный стеклопакет
Что лучше 4 стекла или 3 стекла?
Двухкамерный или однокамерный стеклопакет
Что лучше 3 стекла или 2 стекла?
Стекла тоньше 4 мм для жилищного остекления не используются в виду высокой хрупкости. Однако чем меньше вес стеклопакета, тем меньше изнашивается фурнитура и тем исправнее прослужит окно. Подробнее в материале: Лишний вес — причина поломки окна
На что влияет толщина стекла
Чем толще стекло используется в стеклопакете, тем лучше стеклопакет изолирует от шума.
| Толщина стекла | Вес 1 м2 | Звукоизоляция |
| 4 мм | 10 кг | 28-30дБ |
| 5 мм | 12,5 | 29-31дБ |
| 6 мм | 15 кг | 30-32дБ |
| 8 мм | 20 кг | 32дБ |
Звукоизоляция
Для звукоизоляции, согласно лабораторным испытаниям, подходят конструкции в изготовлении которых используется толстое листовое стекло или многослойное стекло.
Характеристика звукоизоляции стеклопакетов расчетная
| Формула |
Звукоизоляция по отношению к прямому шуму воздушных судов Rw, dB |
| 4 мм | 30 |
| 4М1-16-4М1 | 30 |
| 8 мм | 32 |
| 4М1-10-4М1-10-4М1 | 33 |
| 4М1-16Ar-4М1-14Ar-И4 | 33 |
| 6CGSolar-16Ar-4М1-14Ar-И4 | 36 |
| 44.1М1-14-4М1 | 40 |
| 44.1М1-12-66.1М1 | 47 |
44.1 — два стекла 4 мм с ПВБ пленкой между стеклами.
66.1 — два стекла 6 мм с ПВБ пленкой между стеклами
Как видно, 8-ми миллиметровое стекло лучше изолирует от шума (32 дБ), чем однокамерный стеклопакет 4М1-16-4М1 (30 дБ).
Подробнее: Лучшие по показателю звукоизоляции стеклопакеты
Низкоэмиссионные стекла
Низкая эмиссия — способность отражать тепловое излучение. Чем меньше коэффициент эмиссии — тем лучше материал отражает энергию, а значит является лучшим теплоизолятором.
В отечественном ГОСТ 24866-2014 применяется характеристика «Приведенное сопротивление теплопередаче»- обратная коэффициенту эмиссии. Чем выше сопротивление теплопередаче — тем лучше теплоизолирующая способность стеклопакета.
Существуют низкоэмиссионные стекла с жестким и мягким покрытиями.
- Низкожмисионное К-стекло (стекло с жестким покрытием) может использоваться покрытием наружу, так как оно устойчиво к атмосферному воздействию и истиранию. Может быть закаленным.
- Низкоэмисионное И-стекло (стекло с мягким покрытием) используется только покрытием внутрь пакета — оно не устойчиво к внешним воздействиям, но имеет лучшие теплоизолирующие свойства (почти в 1,5 раза).
Именно мягкое низкоэмиссионное покрытие используется для изготовления теплосберегающих и энергосберегающих стеклопакетов.
Низкоэмиссионное стекло

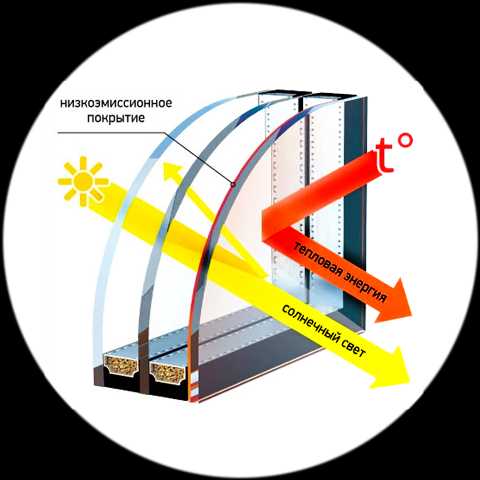

Низкоэмиссионное стекло (Low Emission) со специальным теплоотражающим напылением работает по принципу термоса: изолирует от внешней среды, сохраняя температуру внутри.
Нанесенное на поверхность стекла покрытие сохраняет прозрачность и, в отличие от пленок, не может отклеиться. Само покрытие может быть нанесено :
- на внешнее стекло (внутрь камеры) — для лучшего теплоотражения на улицу;
- на внутреннее стекло (внутрь камеры) — для лучшего теплоотражения в помещение.
Видео: производство низкоэмиссионных стекол для стеклопакета
Теплоизоляция
Для лучшей теплоизоляции стеклопакета сегодня используются специальные теплоотражающие стекла с низкой эмиссией тепла (Low E), низкоэмиссионные, о которых мы уже упоминали. Самый распространенный вид низкоэмиссионных стекол — с мягким напылением серебра. В формуле стеклопакета обозначается буквой «И».
Как отличить энергосберегающий стеклопакет от обычного
По ГОСТ 30674-99 стеклопакет из двух стекол, одно из которых низкоэмиссионное, — лучше стеклопакета из трех стекол по главному параметру — сопротивлению теплопередаче. Чем выше значение — тем лучше конструкция защищает от холода.
Ниже в таблице приведены характеристики теплоизоляции оконных блоков c типовым стекольным заполнением. Детально ознакомиться с теплоизоляционными свойствами стеклопакетов можно по ссылке: теплоизоляция стеклопакетов.
| Формула стеклопакета |
Сопротивление теплопередаче м2 С/Вт |
| 4М1-16-4М1 | 0,35 (ГОСТ) |
| 4М1-16-И4 | 0,58 (ГОСТ) |
| 4М1-16Ar-И4 | 0,63 (ГОСТ) |
| 4М1-10-4М1-10-4М1 | 0,51 (ГОСТ) |
| 4М1-16Ar-4М1-14Ar-И4 | 0,95 (расчетное) |
| 6CGSolar-16Ar-4М1-14Ar-И4 | 1,45 (расчетное) |

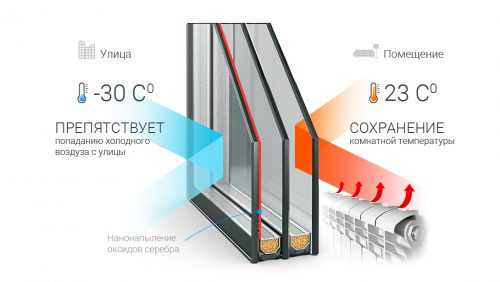

Теплосберегающий стеклопакет
C появлением низкоэмиссионного стекла теплопотери здания с таким стеклопакетом существенно сократились. Тепло стало лучше сберегаться, поэтому такой стеклопакет по праву стал называться теплосберегающим.
Тем не менее, теплосберегающие стеклопакеты не могут в достаточной степени гарантировать изоляцию от солнечного тепла. В помещении в жаркие дни с теплосберегающим стеклопакетом можно ощущать нагрев воздуха. Изоляция солнца может быть достигнута: снижением светопропускания и снижением проникающего солнечного тепла (солнечный фактор).
Светопропускание, защита от солнца и УФ излучения
Желание сделать окна максимально изолирующими может привести к тому, что сама прозрачность конструкции будет потеряна.
Каждый дополнительный лист стекла в среднем на 10% ухудшает прозрачность вашего окна. Также на светопропускание влияет само стекло (низкоэмиссионное стекло хуже обычного пропускает свет, а специальное просветленное стекло — лучше обычного).
Характеристика стекол и стеклопакетов по пропусканию света и УФ излучения, расчетная
| Формула |
Пропускание света τv(%) |
Солярный фактор g (%) |
Пропускание УФ лучей τuv(%) |
| 4 мм | 90 | 88 | 75 |
| 8 мм | 88 | 82 | 66 |
| 4М1-16-4М1 | 83 | 80 | 60 |
| 4М1-10-4М1-10-4М1 | 76 | 72 | 50 |
| 4М1-16Ar-4М1-14Ar-И4 | 73 | 60 | 30 |
| 6CGSolar-16Ar-4М1-14Ar-И4 | 58 | 38 | 14 |
При этом, как видно из таблицы, стекло триплекс 8 мм не значительно уменьшает прозрачность, в отличие от двух стекол по 4 мм в конструкции стеклопакета.
Окна с 4 стеклами по 4 мм почти на 40% лишат дом естественного освещения.
Высокое светопропускание — важный фактор для нормальной жизнедеятельности. Тем не менее с солнечным светом в дом проникает солнечная энергия, которая способна нарушить микроклимат помещения, негативно воздействует на декоративную отделку помещения и мебели.
Солнцезащитные стекла и стеклопакеты
Солнцезащитный стеклопакет с применением напыления тонкого слоя оксида титана позволяет создать преграду на пути у тепловых солнечных волн. Снаружи такой стеклопакет обладает легким зеркальным глянцем, а изнутри прозрачен как обычное стекло.
Ключевая роль солнцезащитного стеклопакета:
- Снижается нагрев помещения солнцем
- Снижается выгорание мебели и интерьера
Солнцезащитные свойства стеклопакета определяет стекло с защитой от солнечной энергии, снижающее «солярный фактор».
Солярный фактор обозначается в документации «g» и указывает процент от солнечной энергии, проходящей сквозь стеклопакет.
Чем солярный фактор ниже, тем лучшую защиту от солнца обеспечит стеклопакет.
При снижении солярного фактора увеличивается, в свою очередь, степень защиты стеклопакета от ультрафиолетового излучения. Солнцезащитные стекла устанавливаются для помещений с произведениями искусства, чтобы избежать их выцветание от УФ излучения. В отличие от тонированных стекол, солнцезащитные стекла нового поколения прозрачны для видимого глазу света.
Энергосберегающий стеклопакет с мультифункциональным стеклом
Следующим этапом развития технологии стало совмещение в напылении сразу двух свойств: теплосбережения и солнцезащиты. Удачным решением стали так называемые мультифункциональные энергосберегающие стеклопакеты — прозрачные для света и непроницаемые для жары и холода.
Присутствие двойного напыления — титана и серебра — дает двойной эффект: экономия энергии происходит и летом и зимой:
- Летом нет необходимости в дополнительном кондиционировании.
- Зимой не тратятся средства на отопление.
Все свойства мультифункционального стеклопакета
Узнайте сколько стоят пластиковые окна с мультифункциональным стеклопакетом прямо сейчас используя онлайн калькулятор пластиковых окон .
Для расчета точной цены по проекту отправьте сообщение через «обратную связь» в разделе «Контакты».»

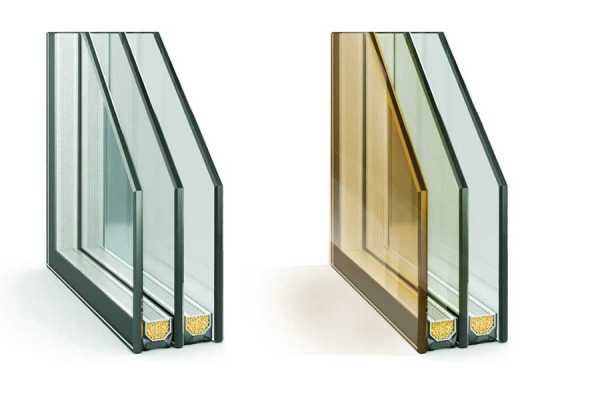

Тонированные стекла и стеклопакеты
В остеклении домов, витрин, при устройстве офисных перегородок внутри помещений также часто используются тонированные стекла, как и в тонировке стекол автомобилей. Как правило, используется одно окрашенное в массе стекло, реже два стекла в составе одно- и двухкамерного стеклопакета. Таким образом можно достичь требуемой степени декоративного и защитного оформления.
Для каких целей используется тонированное (окрашенное) стекло в стеклопакетах:
- Внешнее оформления остекления в соответствии с архитектурным проектом;
- Защита от подсматривания;
- Внутреннее затенение помещения.
Необходимое цветовое решение, помимо окрашенного в массе стекла, может быть найдено за счет поклейки тонирующей или зеркальной пленки.
| Преимущества тонированного в массе стекла | Преимущества пленки |
|
Тонированный стеклопакет включает окрашенное в массе стекло. Исключено отслаивание пленки и появление пузырьков воздуха и иных визуально видимых дефектов в процессе эксплуатации. |
Тонировочная пленка служит упрочняющим элементом и может использоваться для создания безопасного безосколочного остекления. Тонированный стеклопакет таким свойством не обладает. |
Важным отличием тонированного стеклопакета от солнцезащитного является существенное снижение проникновения видимого света. Попадающий в помещение свет в технической документации указывается в процентах (по ГОСТ обозначается τv(%)). С тонированным стеклом светопропускание составляет до 20-30%, тогда как с солнцезащитным прозрачным стеклом в двухкамерном стеклопакете светопропускание не опускается ниже 50%.
Противоударные стеклопакеты
Для обеспечения высоких показателей по безопасности: защите от удара, разбития и пр., — применяются специальные типы стеклопакетов — противоударные.
Стойкость к удару может обеспечиваться применением одного из типов защитных стекол в составе стеклопакета:
- Закаленное стекло — стекло с лучшей в 2-3 раза, по сравнению с обычным стеклом, стойкостью к удару;
- Ламинированное стекло — стекло с противоударной пленкой, поклеенной на одну из поверхностей;
- Армированное стекло — стекло внутри которого стальная сетка;
- Многослойное стекло триплекс — несколько слоев листового стекла, склеенных между собой поливинилбутеральной пленкой или смолой (в первом случае речь идет о пленочном ламинировании триплекса, во втором — жидкостном).
Говоря о различиях в производстве триплекса следует учитывать следующее:
— Поскольку при изготовлении триплекса методом пленочного ламинирования одна из стадий — подогрев до температуры 80-90 градусов Цельсия, — использование низкоэмиссионных стекол в составе пленочного триплекса не рекомендуется (нагрев может испортить покрытие). Изготовление низкоэмиссионного триплекса по технологии жидкостного ламинирования возможно.
Противоударные стеклопакеты подробнее
Особые свойства стеклопакетов
Герметично соединенные в стеклопакете стекла позволяют придать остеклению качественно новые характеристики. С практической точки зрения такая конструкция удобнее так как мыть стекла изнутри нет необходимости — они остаются чистыми в течение всего срока службы изделий, что для современных пластиковых окон составляет примерно 60 лет в умеренной климатической зоне.
Современные технологии производства стекол позволяют вводить новые типы остекления за счет использования различных декоративных, защитных и физических свойств. В частности одним из наиболее перспективных считаются разработки самоочищающихся стеклопакетов.
Самоочищающиеся стеклопакеты — стеклопакеты с гидрофобным покрытием, которое благодаря отталкивающему молекулы воды свойству сохраняет стекло чистым существенно дольше, в сравнении с обычным стеклом.
Самогреющие стеклопакеты — стеклопакеты в которых устанавливается специальное многослойное стекло с структурированным токопроводящим слоем. При циркуляции тока по проводнику стекло способно выделять тепло до +50 0C.
Огнестойкие стеклопакеты — или противопожарные стеклопакеты, представляют собой конструкцию с участием многослойного стекла и огнезащитных прослоек. Такая прослойка при высоких температурах образует плотную твердую пену, защищающую от распространения пламени за счет удержания осколков стекла на месте и препятствует тепловому излучению от очага пожара.
Декоративные стеклопакеты — внутрь стеклопакета для визуального разделения на секции могут быть встроены шпросы (раскладка). Для ценителей узорного рисунка стеклопакет может быть украшен орнаментом, витражным узором в стиле витража тиффани.
Стеклопакеты с встроенными жалюзи — особенно востребованы в медицинских учреждениях, где высокие требования к гигиене из-за санитарных норм. Обычные жалюзи не подходят для оборудования ими помещений — они никак не защищены от статической пыли, в отличие от встроенных. Герметичная камера в стеклопакете служит надежным изолятором от загрязнения, тогда как управление жалюзи вынесено наружу.
Размер камеры и газ в стеклопакете
Размер камеры — расстояние между стеклами в стеклопакете — также оказывает влияние на его свойства. От того, чем заполнена эта камера - воздухом или инертным газом — также зависит теплоизоляция (см. результаты испытаний стеклопакетов с аргоном).
Принято считать что внутри стеклопакета вакуум, что в корне неверно, так как в таком случае стеклопакет просто лопнул бы сразу после выхода с конвейера под воздействием атмосферного давления.
На самом деле внутри стеклопакета обычный (осушенный) воздух или специальный инертный газ.
На что влияет размер камеры
| Улучшение звукоизоляции | Нет |
| Улучшение теплоизоляции | Да (+50%) |
Улучшение теплоизоляции происходит с увеличением расстояния между стеклами — от 8 до 24 мм. Дальнейшее увеличение камеры, свыше 24 мм, ведет к обратному эффекту — теплоизоляция снижается при высокой разнице температур ограничивающих камеру стекол.
Некоторые наблюдения демонстрируют увеличение теплоизоляции при увеличении ширины камеры, но при незначительной разнице температур стекол, ограничивающих камеру. Поэтому широкая дистанция между стеклами (шире 24 мм) возможна, когда эта камера — вторая в стеклопакете и расположена ближе к помещению.
Во всех прочих случаях, вместо дальнейшего увеличения камеры (более 24 мм), значительно эффективнее увеличить количество камер и заполнить их газом, более плотным чем воздух. В частности, повышает изоляционные свойства стеклопакета закачивание аргона. Подробнее: Зачем нужен газ в стеклопакете
Дистанционные рамки в стеклопакете
Разделяющие стекла в стеклопакете рамки выполняют одновременно несколько функций:
- формируют теплоизоляционную воздушную камеру,
- заполненный в рамки силикагель осушает внутрикамерный воздух,
- декоративную — может быть выбран один из нескольких цветов.
Дистанционные рамки различаются по типу и материалу из которого изготовлены. Наиболее распространенные: пластиковые, алюминиевые, комбинированные (TGI).
Материал, например алюминий, применяемый в производстве рамки — хороший теплопроводник. Пластик — напротив, теплоизолятор. В зависимости от заказанного в производство стеклопакета, а точнее типа рамки, может возникать (или не возникать) мостик холода и запотевание. Дистанционные рамки для стеклопакета и их свойства
Как читать формулу стеклопакета
Каждый стеклопакет имеет строение, определяемое формулой. Это своеобразный паспорт изделия, по которому можно понять из каких материалов он изготовлен.
Например: 6М1-10-4М1-10Ar-И4
где, читается слева-направо:
6 — толщина внешнего стекла 6 мм;
М1 — марка стекла М1;
10 — дистанционная рамка толщиной 10 мм;
4 — толщина внутреннего стекла 4 мм;
М1 — марка стекла М1;
10 — дистанционная рамка толщиной 10 мм;
Ar — заполнение камеры инертным газом Аргон;
И — нанесение низкоэмиссионного мягкого (И) — покрытия на внутреннюю (к камере) поверхность стекла;
4 — толщина внутреннего стекла 4 мм.
При указании считается стекло крайнее левое — внешнее (уличное), крайнее правое — интерьерное (в помещение)
4М1-10Ar-4М1-10Ar-И4 — двухкамерный стеклопакет 32 мм, энергосберегающий слой есть только на внутреннем стекле + аргон в двух камерах.
Другие варианты популярных формул двухкамерных стеклопакетов:
4EnergyL-14Ar-4-14Ar-4И — мультифункциональное прозрачное стекло Energy Light + одно и-стекло + в двух камерах шириной по 14 мм газ аргон.4PhBr-20Ar-4-20Ar-4И — феникс бронза или тонированное «в массе» стекло бронзового цвета + два аргона + и-стекло в стеклопакете толщиной 52 мм.
4STR35SISR-10ar-4-10ar-4И — это стеклопакет с серебряной тонировочной пленкой с аргоном в двух камерах и одним и-стеклом, 32мм.
4-14-4-14-4 — обычный стеклопакет толщиной 40 мм, где нет ни энергосберегающего напыления, ни заполнения аргоном.
4-10-4-10Ar-4i — один энергосберегающий слой и аргоном заполнена только внутренняя камера.
4PhCl-12ar-4-12ar-4.4.1 — бесцветное феникс-стекло (Phoenix Clear, просветлённое, обладает зеркальностью) + стекло триплекс (стратобель, многослойное стекло, повышенная ударопрочность и звукоизоляция) + аргон в двух камерах, 2-камерный стеклопакет (3 стекла), толщина стеклопакета 40мм.
Цены на стеклопакеты
Объективная цена стеклопакета определяется теми материалами, которые использовались для его производства. Чем более дорогие комплектующие — тем стоимость будет выше. Так, в частности, двухкамерный стеклопакет будет дороже однокамерного, а однокамерный с мультифункциональным стеклом и заполненный аргоном будет дороже обычного двухкамерного.
Цены на некоторые типы стеклопакетов за квадратный метр представлены в разделе стеклопакеты сайта:
Цены на стеклопакеты в Бизнес-М
Испытываете сложности в выборе — обратитесь к специалисту оконной компании Бизнес-М за дополнительной консультацией по телефону или через обратную связь на сайте в разделе Контакты.
О стеклопакетах подробнее:
Выбрать пластиковые окна со стеклопакетом »
oknabm.ru
Таблица основных технических характеристик стеклопакетов
Узнайте какой вам нужен!Таблица основных технических характеристик стеклопакетов
Варианты остекления | Толщина, мм | Вес 1 кв.м.,кг | Звукоизоляция, дБ | Коэф-тсопротивления теплопередаче, м2°С/Вт | Коэф-т пропускания света | Коэф-т общего пропускания солнечной энергии |
Однокамерный простой стеклопакет | ||||||
4М1-8-4М1 | 16 | 21,7 | 21 | 0,28 | 0,80 | 0,78 |
4М1-10-4М1 | 18 | 22,13 | 22 | 0,29 | 0,80 | 0,78 |
4М1-12-4М1 | 20 | 22,56 | 23 | 0,30 | 0,80 | 0,78 |
4М1-16-4М1 | 24 | 23,45 | 24 | 0,32 | 0,80 | 0,78 |
Однокамерный стеклопакет с аргоновым заполнением | ||||||
4М1-Ar8-4М1 | 16 | 21,7 | 22 | 0,30 | 0,80 | 0,78 |
4М1-Ar10-4М1 | 18 | 22,13 | 23 | 0,31 | 0,80 | 0,78 |
4М1-Ar12-4М1 | 20 | 22,56 | 24 | 0,32 | 0,80 | 0,78 |
4М1-Ar16-4М1 | 24 | 23,45 | 25 | 0,34 | 0,80 | 0,78 |
Однокамерный стеклопакет с энергосберегающим И-стеклом | ||||||
4М1-8-И4 | 16 | 21,7 | 21 | 0,51 | 0,73 | 0,51 |
4М1-10-И4 | 18 | 22,13 | 22 | 0,53 | 0,73 | 0,51 |
4М1-12-И4 | 20 | 22,56 | 23 | 0,56 | 0,73 | 0,51 |
4М1-16-И4 | 24 | 23,45 | 24 | 0,59 | 0,73 | 0,51 |
Однокамерный стеклопакет с энергосберегающим И-стеклом и аргоном | ||||||
4М1-Ar8-И4 | 16 | 21,7 | 22 | 0,57 | 0,73 | 0,51 |
4М1-Ar10-И4 | 18 | 22,13 | 23 | 0,60 | 0,73 | 0,51 |
4М1-Ar12-И4 | 20 | 22,56 | 24 | 0,63 | 0,73 | 0,51 |
4М1-Ar16-И4 | 24 | 23,45 | 25 | 0,66 | 0,73 | 0,51 |
Двухкамерный простой стеклопакет | ||||||
4М1-6-4М1-6-4М1 | 24 | 32,5 | 27 | 0,42 | 0,72 | 0,72 |
4М1-8-4М1-8-4М1 | 28 | 33,4 | 28 | 0,45 | 0,72 | 0,72 |
4М1-10-4М1-10-4М1 | 32 | 34,3 | 29 | 0,47 | 0,72 | 0,72 |
4М1-12-4М1-12-4М1 | 36 | 35,2 | 30 | 0,49 | 0,72 | 0,72 |
4М1-16-4М1-16-4М1 | 44 | 36,9 | 31 | 0,52 | 0,72 | 0,72 |
Двухкамерный стеклопакет с аргоновым заполнением | ||||||
4М1-Ar6-4М1-Ar6-4М1 | 24 | 32,5 | 27 | 0,44 | 0,72 | 0,72 |
4М1-Ar8-4М1-Ar8-4М1 | 28 | 33,4 | 28 | 0,47 | 0,72 | 0,72 |
4М1-Ar10-4М1-Ar10-4М1 | 32 | 34,3 | 29 | 0,49 | 0,72 | 0,72 |
4М1-Ar12-4М1-Ar12-4М1 | 36 | 35,2 | 30 | 0,52 | 0,72 | 0,72 |
4М1-Ar16-4М1-Ar16-4М1 | 44 | 36,9 | 31 | 0,55 | 0,72 | 0,72 |
Двухкамерный стеклопакет с энергосберегающим И-стеклом | ||||||
4М1-6-4М1-6-И4 | 24 | 32,5 | 27 | 0,59 | 0,66 | 0,5 |
4М1-8-4М1-8-И4 | 28 | 33,4 | 28 | 0,61 | 0,66 | 0,5 |
4М1-10-4М1-10-И4 | 32 | 34,3 | 29 | 0,64 | 0,68 | 0,5 |
4М1-12-4М1-12-И4 | 36 | 35,2 | 30 | 0,68 | 0,66 | 0,5 |
4М1-16-4М1-16-И4 | 44 | 36,9 | 31 | 0,72 | 0,66 | 0,5 |
Двухкамерный стеклопакет с энергосберегающим И-стеклом и аргоном | ||||||
4М1-Ar6-4М1-Ar6-И4 | 24 | 32,5 | 27 | 0,64 | 0,66 | 0,5 |
4М1-Ar8-4М1-Ar8-И4 | 28 | 33,4 | 28 | 0,67 | 0,66 | 0,5 |
4М1-Ar10-4М1-Ar10-И4 | 32 | 34,3 | 29 | 0,71 | 0,66 | 0,5 |
4М1-Ar12-4М1-Ar12-И4 | 36 | 35,2 | 30 | 0,75 | 0,66 | 0,5 |
4М1-Ar16-4М1-Ar16-И4 | 44 | 36,9 | 31 | 0,80 | 0,66 | 0,5 |
Расшифровка формул 4М1 — четырехмиллиметровое стекло категории качества М1; И4 — четырехмиллиметровое энергосберегающее И-стекло; 16 — межстекольный промежуток, заполненный воздухом; Ar16 — межстекольный промежуток, заполненный аргоном.
- Просмотров: 5622
www.demidovgroup.com.ua
Разновидности и технические характеристики стеклопакетов
В современном строительстве большой популярностью пользуются стеклопакеты энергосберегающие, технические характеристики которых позволяют по максимуму сохранить тепло в помещении, сделать его тихим, но при этом светлым. Если окна выходят на юг, существует возможность затемнить их, изолировав лишние лучи ультрафиолета и сделав помещение комфортным для проживания.
Разновидности изделий
Стеклопакеты для пластиковых окон технические характеристики имеют разные, чаще всего можно встретить двух- и трехкамерные конструкции, так как они отличаются высокими техническими показателями, подходят для большинства регионов, стоят намного дешевле более толстых конструкций. Что немаловажно, они имеют меньший вес.
Если сравнивать двух- и трехкамерный стеклопакет, то первый значительно уступает второму, так как его качественные характеристики намного скромнее. Многие пользователи знают, что, чем больше воздушных камер, тем лучше окно справляется со своими изоляционными функциями.
Самым скромным представителем линейки является двухкамерный стеклопакет, технические характеристики которого не позволяют на сто процентов изолировать шум или стать надежной защитой от холода. Такое окно справляется с холодом, если зима не слишком суровая, шумы достаточно часто слышны в помещении. Трехкамерный аналог гораздо эффективнее справляется с ними, однако, если ваш дом находится в тихом месте и расположен в южных широтах страны, не имеет смысла тратиться на более толстое изделие. Кроме того, двухкамерный стеклопакет хорошо походит для использования в офисах и нежилых помещениях.
Использование однокамерной конструкции
Существуют также однокамерные стеклопакеты, характеристики которых совсем скромны. Их не рекомендуется использовать в жилых помещениях, так как такие окна крайне плохо справляются с изоляцией шума и тепла. Они применимы для нежилых, технических помещений, которые могут не отапливаться. Однокамерный стеклопакет начинает промерзать при температуре -10…-15 градусов, покрывается инеем изнутри. Со звукоизоляцией он практически не справляется. Плюсом такой конструкции является ее дешевизна, а также способность надежно отгородить помещение от сквозняков.
Чаще всего однокамерные стеклопакеты применяют для нежилых помещений, например, складов или могут использоваться для создания внутренних перегородок в квартире, остекления балконов. Однокамерные конструкции имеют небольшую толщину — от 16 до 24 мм. Масса такого окна не превышает обычно 24 кг. Сделать характеристики окон чуть лучше могут помочь энергосберегающие стекла, однако они не намного улучшат ситуацию. Окно с толщиной створки 24 мм предпочтительно для умеренного климата, где зима является более суровой, чем в южных районах.
Применение двухкамерного стеклопакета
Если вы любите тишину и хотите, чтобы окно не промерзало при -20 градусах, то вам понадобится двухкамерный стеклопакет, характеристики которого значительно превосходят однокамерный. Такая конструкция имеет три стекла и две воздушные камеры. Толщина профиля составляет 24-44 мм. Самый тяжелый стеклопакет весит около 40 кг. Стоит заметить, что, чем толще конструкция, тем меньше света будет проникать в комнату.
Такие стеклопакеты популярны для средней полосы, являются оптимальным решением для южных регионов. Окна такой конструкции отлично подходят для использования в жилых и офисных помещениях, они способны создать комфортную обстановку в помещении, сделать комнаты тихими, так как уличный шум будет слышен слабо.
Использование трехкамерного стеклопакета
Трехкамерный стеклопакет, технические характеристики которого довольно внушительны, является оптимальным вариантом для мест с суровым климатом. Конструкция не промерзает при морозах ниже -30 градусов, хорошо изолирует звуки, поэтому, если ваши окна выходят на оживленную дорогу, детский сад, внутренний двор, они станут вам незаменимыми помощниками. С изоляцией тепла, своей прямой задачей, конструкция справляется достаточно быстро.
Такой стеклопакет мало чем уступает более толстому пяти- или шестикамерному, однако стоит намного дешевле, имеет меньшую массу. Трехкамерный стеклопакет хорошо подходит как для средней полосы, так и для северных регионов. Он отлично изолирует тепло и шум. Конструкция включает 4 толстых стекла и 3 воздушных камеры. Некоторые производители заполняют их аргоном или другим газом, благодаря которому запотевание вообще не происходит. Максимальная толщина такой конструкции составляет 60 мм, при этом масса будет около 50 кг. Недостатками такой конструкции могут стать следующие качества:
- Высокая цена.
- Большая масса. Перед тем как устанавливать такое окно, необходимо убедиться в том, что конструкция стены ее выдержит.
- Установить такое окно в качестве остекления балкона практически невозможно, так как серьезно возрастает нагрузка на балконную плиту.
Стеклопакеты особого назначения
Пластиковые окна могут отличаться друг от друга не только количеством камер и толщиной профиля, но и наличием специальных стеклопакетов, в основном несущих защитные функции или позволяющих сэкономить на топлении, создать комфортный микроклимат. Благодаря использованию специальных пленок и стекол получается значительно улучшить характеристики стеклопакетов.
Например, существуют энергосберегающие стеклопакеты. Благодаря им тепло, образовавшееся в помещении за счет нагревательного прибора, не может покинуть его через окно, а холодный воздух, наоборот, конструкция изолирует и не допускает его попадания в помещение. При использовании такой конструкции в помещении станет в среднем на 5 градусов теплее.
Энергосберегающие стеклопакеты
Создать такой эффект получается за счет специальных пленок. Они не мешают смотреть через стекло, так как имеют прозрачную структуру. Пленка приклеивается между стеклами, поэтому исключено ее механическое повреждение. Кроме этого, за счет пленки стекла становятся не только более энергоемкими, но и прочными, так как если стеклопакет разбить, мелкие стекла повиснут на пленке и не высыпятся в помещение.
Энергосберегающие стеклопакеты технические характеристики имеют более высокие, чем окна с обычными стеклами. Существует два типа такого стекла:
- I-стекла- при помощи технологии вакуумного напыления на поверхность наносится специальный защитный слой. Он работает по принципу отталкивания ультрафиолетовых лучей. Тепло отражается стеклопакетом и направляется обратно в здание, то же самое происходит и с теплом с улицы. В летнее время в помещении с такими окнами будет прохладно, а в зимнее – тепло. Такое окно может блокировать до 90% выхода теплого воздуха. Напыление очень тонкое, поэтому не мешает смотреть через окно, стекло остается абсолютно прозрачным.
- K-стекла – покрытие в этом случае твердое, оно выполняется из окиси индия и олова. Такие стекла отражают инфракрасное излучение. Использование такой технологии позволяет нагревать воздух в помещении естественным образом, используя для этого стеклопакет. Технология позволяет сохранить до 95% тепла, летом сделать помещение комфортнее.
Изучив технические характеристики стеклопакетов, можно подобрать качественное изделие, которое максимально соответствует вашим запросам, помещению, климатическим условиям. Правильно выбранное окно прослужит вам долгие годы и позволит жить в доме с комфортом.
oknanagoda.com
Разновидности стеклопакетов и их особенности
Стеклопакет занимает до 70% окна, а потому является одной из важнейших частей современной оконной конструкции. Во многом технические характеристики пластикового окна зависят от особенностей и качества стеклопакета. Именно по этой причине специалисты компании «Окна Комфорта» рекомендуют при выборе таких конструкций воспользоваться их профессиональной консультацией и поддержкой.
Стеклопакет – что это такое?
Стеклопакет представляет собой герметичную конструкцию, надёжно зафиксированную в оконной раме. Основу стеклопакета составляют два, три или более стекла с одной, двумя или более воздушными камерами соответственно. Некоторые покупатели полагают, что чем больше камер в стеклопакете, тем лучше. Однако это не всегда так. Нельзя считать главным показателем при выборе стеклопакета количество воздушных камер. Здесь следует отметить, что однокамерный стеклопакет может быть по своим свойствам даже лучше двухкамерного пакета.
Если количество камер не главное, то на что же в первую очередь следует обращать внимание при выборе стеклопакета? Существует три важных параметра, которые покупатель должен взять во внимание, выбирая стеклопакет. Это:
- заполнение воздушных камер;
- толщина стеклопакета;
- количество стёкол в стеклопакете;
- характеристики стёкол.
Рассмотрим каждый из этих параметров более подробно.
Заполнение воздушных камер
С целью повышения теплоизоляционных качеств стеклопакета пространство между стёклами заполняют инертным газом или смесью из нескольких газов. Их высокая плотность обеспечивает более низкую теплопроводность в сравнении с воздухом. Ниже мы приведём таблицу с данными о теплотехнических характеристиках газов, применяемых для заполнения воздушных камер в стеклопакетах.
| Температура | Теплопроводность | Плотность | Теплоёмкость | |
|---|---|---|---|---|
| Воздух | +10°C | 2.496 Вт(м*к) | 1.232 кг/м³ | 1.008 Дж(кг*к) |
| Гексафторид серы (SF6) | +10°C | 1.275 Вт(м*к) | 6.360 кг/м³ | 0.614 Дж(кг*к) |
| Аргон (Ar) | +10°C | 1. 684 Вт(м*к) | 1.699 кг/м³ | 0.519 Дж(кг*к) |
| Криптон (Kr) | +10°C | 0.900 Вт(м*к) | 3.560 кг/м³ | 0.245 Дж(кг*к) |
Толщина стеклопакета
Толщина современных стеклопакетов обычно варьируется в пределах 16-46 мм, однако покупатель при желании может заказать стеклопакет с гораздо большей толщиной. Надо сказать, что именно такой параметр, как толщина, оказывает решающее воздействие на теплоизоляционные характеристики конструкции. Чем большим по толщине будет стеклопакет, тем лучше будет сохранять теплоизоляционные свойства оконная конструкция. А вот на звукоизоляционные качества такой параметр, как толщина стеклопакета, оказывает значительно меньшее влияние.
Количество стекол в стеклопакете
В стеклопакетах может быть различное количество стёкол. От этого в большей степени будет зависеть уровень звукоизоляции помещения. Если окна вашей квартиры выходят на оживлённую трассу или шумную магистраль мегаполиса, то стоит подумать над тем, какое количество стёкол станет оптимальным решением для конкретного варианта. Помните, что, чем больше будет стёкол, тем выше станут теплоизоляционные свойства всей конструкции в целом. А если нужно повысить шумоизоляционные характеристики окна, то можно выбрать конструкцию, в которой толщина внешнего стекла будет на 2 мм больше стандартной (то есть – 6 мм вместо 4-х).
Характеристики стекла
Сейчас производители стеклопакетов предлагают своим клиентам также варианты со стёклами, обладающими улучшенными качественными характеристиками. Рассмотрим подробнее какие стеклопакеты предлагаются на оконном рынке:
Энергосберегающие стеклопакеты
Стёкла низкоэмиссионные покрытые мягким либо твёрдым напылением, установленные в стеклопакете, позволяют значительно снизить уровень попадания внутрь холода и отток нагретого радиаторами теплого воздуха из комнаты. В то же время такие оконные конструкции дают солнечным лучам беспрепятственно проникать внутрь помещения, способствуют естественному освещению комнаты. Преимущество таких окон в том, что они дают возможность владельцам квартиры существенно сэкономить на отоплении.
Мультифункциональные стеклопакеты
Этот вариант стеклопакетов имеет более сложное строение. Их главной особенностью является выборочный пропуск сквозь стекло волн различной длины. Среди преимуществ мультифункциональных стёкол стоит отметить возможность поддержания оптимального микроклимата в помещении, как в летнюю жару, так и в зимние холода, обеспечение оптимального уровня естественного освещения.
Солнцезащитные стеклопакеты
Их специалисты рекомендуют устанавливать на верхних этажах многоэтажных домов, куда чаще всего проникает больше света, а также – в тех комнатах, оконные проёмы которых выходят на солнечную сторону. Главной функцией солнцезащитного стекла является предотвращение проникновения внутрь комнаты ультрафиолетового излучения. Достигается такой эффект за счёт специальной тонировочной плёнки, наносимой производителями на поверхность стекла.
Самоочищающиеся стеклопакеты
Этот вариант предполагает наличие на внешней стороне стёкол высокотехнологичного покрытия, предотвращающего скопление на поверхности загрязнений и пыли. Они вначале разрушаются на такой поверхности под воздействием ультрафиолетового излучения, а потом удаляются естественным путём, смываясь дождём.
Триплекс
Этот вид окон представляет собой многослойное изделие, в составе которого содержится несколько стёкол, соединённых между собой при помощи полимерного материала. Такая конструкция наделяет стеклопакет высоким уровнем прочности, а также – устойчивости к механическим и различным силовым нагрузкам. Также стоит сказать, что стекло-триплекс принадлежит к категории самых безопасных. Специальный клеящий полимер предотвращает рассыпание стекла в случае его повреждения. Этот материал удерживает осколки внутри стеклопакета.
Шумоизоляционные стеклопакеты
Если стеклопакеты будут устанавливаться в комнатах, оконные проёмы которых выходят на сторону шумных улиц с интенсивным автомобильным движением, то к ним обязательно предъявляются более высокие требования, касающиеся шумоизоляционных характеристик. Такие конструкции, как правило, оснащаются двух- а то и трёх-камерными стеклопакетами, в которых стёкла могут иметь различную толщину (от 4-х до 6-ти см). также в них может быть разная ширина у дистанционных рамок.
«Умные» стёкла
Данный вариант конструкции предполагает возможность изменения оптических характеристик стекла. Этот конструктивный элемент окна может превращаться из полностью прозрачного – в матовое, обладает способностью пропускать или, наоборот, не пропускать поток света, иметь различный уровень поглощения тепловой энергии, возникающего под влиянием электрического тока. Умное стекло ещё носит название смарт-стекла. Оно представлено достаточно сложным и комплексным изделием, которое изготавливается с применением высоких технологий, по сложнейшим схемам. Из-за этого и стоимость стеклопакета из такого стекла существенно вырастает. Но даже несмотря на большую цену востребованность «умного» стекла при изготовлении оконных и балконных конструкций остаётся весьма высокой. Это обусловлено тем, что именно с помощью таких вот конструкций в любом помещении можно создать уютную и комфортную обстановку.
Видео: Экскурсия на завод по производству стекла
www.oknakomforta.ru
Технические характеристики стеклопакетов | Окно у дома
Среди основных технических характеристик, которыми должен быть наделен стеклопакет, можно выделить следующие:
1. Звукоизоляция. Как известно, конструкция окна с одним стеклом не может обеспечить надлежащую защиту от посторонних звуков. Современные же окна со стеклопакетом, неважно, будь они из пластика, либо из дерева, оснащены стеклами, имеющими большую толщину, а конструктивная особенность предполагает наличие в них камер с закаченным инертным газом, или же, наоборот, с полностью безвоздушной средой – вакуумом. Для обеспечения дополнительной защиты от проникновения низкочастотных шумов (в случае, если окна выходят на дорогу с интенсивным движением) в светопропускающих изделиях лучше задействовать стеклопакет, оснащенный технологией «триплекс», установленной на наружную сторону.
Значения уровней снижения шума для базовых стеклопакетов. Чем больше коэффициент звукоизоляции, тем лучше.
Таблица 1
| Наименование стеклопакета | Формула стеклопакета | Коэффициент звукоизоляции, дБ |
| Однокамерный | 4-16-4 | 30 |
| Двухкамерный | 4-6-4-6-4 | 34 |
| Двухкамерный | 4-12-4-12-4 | 37 |
| Однокамерный с триплексом | 4.1.4-10-4 | 41 |
| Однокамерный с триплексом | 3.1.3-20-4 | 41 |
| Двухкамерный с триплексом | 4.1.3-6-4-6-4 | 39 |
| Двухкамерный с триплексом | 4.1.3-6-4-14-4 | 42 |
| Двухкамерный с триплексом | 4.1.3-10-4-10-4 | 41 |
Подробнее про расшифровку формулы изделий можно прочитать в статье «Характеристики стеклопакетов».
2. Термоизоляция. В случае установки в помещение конструкции окна с обычным остеклением, зимой особенно отчетливо будет чувствоваться, что температура воздуха около окна будет заметно ниже, нежели внутри помещения. Вследствие этого, зачастую на стекле начинает образовываться наледь. В случае же со стеклопакетом такие неприятные последствия нивелируются за счет герметизации камеры и добавления в каждую из них инертного газа, препятствующего возникновению эффекта запотевания, а, следовательно, и такой неприятности как обледенение. Теплопередача выражается коэффициентом, который определяет количество тепла в Вт, проходящее через 1 м2 стекла в час при разнице температур по обе стороны в 1 градус Цельсия (Таблица 2).
Оптические и теплотехнические характеристики стеклопакетов
Таблица 2
| Варианты остекления | Коэффициент пропускания света в видимой части спектра | Коэффициент поглощения света в видимой части спектра | Коэффициент пропускания прямого солнечного излучения | Коэффициент поглощения прямого солнечного излучения | Коэффициент общего пропускания солнечной энергии | Приведенное сопротивление теплопередаче, кв.мС/Вт |
| 4М1-8-4М1 | 0,80 | 0,06 | 0,68 | 0,21 | 0,78 | 0,28 |
| 4М1-10-4М1 | 0,80 | 0,06 | 0,68 | 0,21 | 0,78 | 0,29 |
| 4М1-12-4М1 | 0,80 | 0,06 | 0,68 | 0,21 | 0,78 | 0,30 |
| 4М1-16-4М1 | 0,80 | 0,06 | 0,68 | 0,21 | 0,78 | 0,32 |
| 4М1-Аr8-4M1 | 0,80 | 0,06 | 0,68 | 0,21 | 0,78 | 0,30 |
| 4М1-Аr10-4M1 | 0,80 | 0,06 | 0,68 | 0,21 | 0,78 | 0,31 |
| 4М1-Аr12-4M1 | 0,80 | 0,06 | 0,68 | 0,21 | 0,78 | 0,32 |
| 4М1-Аr16-4M1 | 0,80 | 0,06 | 0,68 | 0,21 | 0,78 | 0,34 |
| 4M1-8-4K | 0,75 | 0,08 | 0,60 | 0,26 | 0,76 | 0,47 |
| 4M1-10-4K | 0,75 | 0,08 | 0,60 | 0,26 | 0,76 | 0,49 |
| 4M1-12-4K | 0,75 | 0,08 | 0,60 | 0,26 | 0,76 | 0,51 |
| 4M1-16-4K | 0,75 | 0,08 | 0,60 | 0,26 | 0,76 | 0,53 |
| 4M1-Ar8-4K | 0,75 | 0,08 | 0,60 | 0,26 | 0,76 | 0,53 |
| 4M1-Ar10-4K | 0,75 | 0,08 | 0,60 | 0,26 | 0,76 | 0,55 |
| 4M1-Ar12-4K | 0,75 | 0,08 | 0,60 | 0,26 | 0,76 | 0,57 |
| 4M1-Ar16-4K | 0,75 | 0,08 | 0,60 | 0,26 | 0,76 | 0,59 |
| 4M1-6-4M1-6-4M1 | 0,72 | 0,09 | 0,56 | 0,29 | 0,72 | 0,42 |
| 4M1-8-4M1-8-4M1 | 0,72 | 0,09 | 0,56 | 0,29 | 0,72 | 0,45 |
| 4M1-10-4M1-10-4M1 | 0,72 | 0,09 | 0,56 | 0,29 | 0,72 | 0,47 |
| 4M1-12-4M1-12-4M1 | 0,72 | 0,09 | 0,56 | 0,29 | 0,72 | 0,49 |
| 4M1-16-4M1-16-4M1 | 0,72 | 0,09 | 0,56 | 0,29 | 0,72 | 0,52 |
| 4M1-Ar6-4M1-Ar6-4M1 | 0,72 | 0,09 | 0,56 | 0,29 | 0,72 | 0,44 |
| 4M1-Ar8-4M1-Ar8-4M1 | 0,72 | 0,09 | 0,56 | 0,29 | 0,72 | 0,47 |
| 4M1-Ar10-4M1-Ar10-4M1 | 0,72 | 0,09 | 0,56 | 0,29 | 0,72 | 0,49 |
| 4M1-Ar12-4M1-Ar12-4M1 | 0,72 | 0,09 | 0,56 | 0,29 | 0,72 | 0,52 |
| 4M1-Ar16-4M1-Ar16-4M1 | 0,72 | 0,09 | 0,56 | 0,29 | 0,72 | 0,55 |
Примечание.Значения приведенного сопротивления теплопередаче принимают исходя из размеров стеклопакета (1,0*1,0) м и коэффициента эмиссии 0,16-0,18 для твердого покрытия. (Приложение А, ГОСТ 24866-99).
3. Светопропускание. Под данной характеристикой имеется в виду обеспечение необходимой защиты помещения от поступления чрезмерного солнечного света. Регулировка интенсивности такого излучения осуществляется при помощи стекол (светоотражающих, либо окрашенных в массе), путем поглощения ими части солнечной энергии. Здесь следует выдерживать определенный паритет между достижением определенных теплоизолирующих свойств стеклопакета и необходимого уровня естественной освещенности, так как при увеличении числа стекол освещенность имеет особенность уменьшаться. Вполне возможен вариант, когда финансовые затраты от экономии на отоплении могут с лихвой перекрыться расходами на дополнительное освещение. Поэтому тут нужно хорошенько взвесить все «за и против». В таблице 2 указаны коэффициенты светопропускания.
4. Герметичность и точка росы. Принято считать, что минимальная температура, при которой стеклопакетом возможно нормальное выполнение своих задач – это температура так называемой точки росы (-55 градусов Цельсия).
5. Долговечность. Считается, что срок службы стеклопакета заканчивается в тот момент, когда в его камерах появляется конденсат. В среднем этот срок составляет довольно внушительную цифру — 25 лет. Однако даже при появлении конденсирующей влаги стеклопакет может с успехом использоваться в течение длительного времени, так как влага сама по себе не является источником ухудшения теплофизических свойств стеклопакета, она оказывает влияние лишь на величину его светопропускания.
Просмотров: 6 280
« Предыдущая запись Следующая запись »
oknoudoma.ru
