Солнечная батарея своими руками - принцип и порядок сборки в домашних условиях

В получении электроэнергии альтернативными методами в последнее время прослеживается тенденция к активному развитию. И это несмотря на то что подобный подход пока еще остается весьма затратным, если планируется приобрести готовое оборудование. Ждать быстрой окупаемости сделанных вложений не приходится.

Солнечная батарея своими руками

Солнечная батарея своими руками

Тем не менее, многие рачительные хозяева домов и даже квартир все пристальнее рассматривают такие возможности. А некоторые из них идут по пути самостоятельного создания необходимого оборудования, хотя бы в качестве стартового эксперимента. Так, например, солнечная батарея своими руками вполне может быть создана в домашних условиях, так как сегодня для ее сборки можно приобрести все необходимое. Тем более что существует несколько способов сборки солнечных панелей из разных комплектующих.

Тем, кто хочет попробовать самостоятельно собрать такой источник электроэнергии, и переназначена настоящая публикация.

Содержание статьи

Что такое солнечная батарея, и как она работает?

Общие понятия о принципе получения электричества от солнечной энергии

У людей, решивших собрать солнечную батарею, возникает немало вопросов, а для многих эта задача видится и вовсе не выполнимой из-за кажущейся сложности ее конструкции. Однако, на самом деле особых трудностей в ее сборке нет. И в этом можно убедиться, изучив схему и рассмотрев, как выполняет работу мастер, изготовивший не один подобный прибор.

Солнечная батарея представляет собой совокупность фотоэлектрических преобразователей солнечной энергии в электрическую.

Солнечная батарея – это множество правильно соединенных между собой фотоэлементов. Каждый из них обладает невысокими генерирующими способностями, но в совокупности получаются весьма приличные показатели выработанной мощности.

Солнечная батарея – это множество правильно соединенных между собой фотоэлементов. Каждый из них обладает невысокими генерирующими способностями, но в совокупности получаются весьма приличные показатели выработанной мощности.

Отдельные фотоэлементы соединены в единую панель и защищены с двух сторон материалами, стойкими к ультрафиолету, влаге и другим атмосферным явлениям. Это важно, так как батареи чаще всего эксплуатируются на открытом незащищенном пространстве — это может быть крыша здания, балконное ограждение или же поляна около дома.

Общая конструкция системы получения электрической энергии от солнечной представляет собой целый ряд приборов и устройств, соединенных в единую цепь:

Примерная схема системы выработки потребительской электрической энергии от солнечной

Примерная схема системы выработки потребительской электрической энергии от солнечной

  • Пластины-преобразователи — это полупроводниковые фотоэлементы, обладающие способностью генерировать постоянный ток под воздействием света. Пластины соединяются между собой по определенной схеме специальными шинами (плоскими проводниками), и собираются в батарею в общем корпусе.
  • Панели-батареи, собранные из фотоэлементов, подключаются к прибору-контролеру с подобранными параметрами тока и напряжения, необходимыми для зарядки аккумулятора.
  • Аккумулятор или целая батарея таких аккумуляторов накапливает заряд.
  • Специальный инвертор преобразует постоянный ток в переменный с напряжением в 220 В (если этот необходимо).

Такая череда приборов используются в схеме в том случае, когда планируется отдельные постоянные точки потребления или даже полностью весь дом запитать от солнечной энергии. Накопленная в аккумуляторе за день энергия может быть использована в пасмурные дни или в темное время суток. Применяются и более простые схемы, когда солнечные батареи выступают лишь вспомогательным источником питания, и накопление энергии не требуется. Панель в таком случае может быть непосредственно подключена к прибору-потребителю. Однако, этот вариант менее надежен, так как стабильность питания будет полностью зависеть от наличия солнца в данный момент.

Использование солнечных батарей для полного снабжения дома энергией актуально в регионах, где количество солнечных дней в  течение года преобладает. Этим обычно «славятся» южные регионы страны. В других условиях они чаще всего применяются в качестве дополнительных источников электроснабжения.

Три основных разновидности фотоэлектрических модулей

Три основных разновидности фотоэлектрических модулей

Модули солнечных батарей, из которых собирается панель, подразделяются на три типа:

монокристаллический;

— поликристаллический;

— аморфный (тонкопленочный).

От особенностей структурного строения пластин напрямую зависит эффективность конструкции, а также ее общая стоимость.

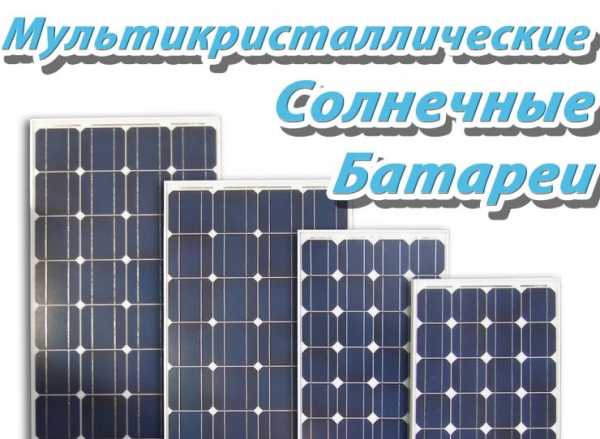

Монокристаллический и поликристаллический вариант солнечной батареи

Монокристаллические пластины изготавливаются из монокристаллов кремния, выращенных по методу Чохральского. Они отличаются высоким качеством и обладают неплохим (по меркам фотоэлементов) КПД, равным примерно 20÷22%. Из-за этого и стоимость их достаточно высока.

Солнечные лучи, попадая на монокристаллическую поверхность, способствуют возникновению направленного движения свободных электронов. Пластины с двух сторон подсоединены к шинам, которые затем подключаются к общей электрической цепи системы.

Высокий КПД этого типа пластин объясняется тем, что солнечные лучи равномерно рассеиваются по поверхности кристалла.

Поликристаллические фотоэлементы изготавливаются из полупроводника, имеющего поликристаллическую структуру. Именно этот тип батареи считается оптимальным для создания системы преобразования солнечной энергии. Стоимость элементов, а как следствие — и целых батарей получается ниже по сравнению с монокристаллическими приборами. Это обуславливается особенностями производства фотоэлементов, так как при их изготовлении применяются фрагменты, оставшиеся от монокристаллов.

Если сравнивать два этих типа изделий, то можно выделить следующие различия, выявленные тестированием независимых компаний:

  • Поликристаллические пластины отличаются по внешнему виду от монокристаллов, так как имеют неоднородный по цвету окрас поверхностей, с перемежением темных и светлых участков.
Внешнее отличие пластин монокристаллов от поликристаллов заключается в однородности цвета.

Внешнее отличие пластин монокристаллов от поликристаллов заключается в однородности цвета.

  • В процессе эксплуатации у всех фотоэлементов происходит постепенное снижение мощности. Так, после года работы у монокристаллов она снижается на 3%, а у поликристаллических элементов — на 2%.
  • Суммарное количество электроэнергии, выработанное монокристаллическим модулем, примерно на 30% выше, чем у поликристаллических элементов, при их одинаковой площади.
  • Стоимость поликристаллов на 10÷15 % ниже монокристаллических батарей.

Аморфные солнечные модули

Этот тип элементов представляет собой плотную гибкую пленку, значительно упрощающую процесс монтажа батарей.

На современном рынке представлены три поколения подобных фотоэлементов:

Гибкие пленочные фотоэлементы на основе аморфного кремния имеют ряд преимуществ и значительно удобнее в работе

Гибкие пленочные фотоэлементы на основе аморфного кремния имеют ряд преимуществ и значительно удобнее в работе

  • Элементы первого поколения являются однопереходными. Они имеют низкий КПД — всего 5% и относительно небольшой срок эксплуатации — не более 10 лет.
  • Пленка второго поколения тоже однопереходного типа, но уровень КПД у нее повышен до 8%, увеличен и срок эксплуатации.
  • Тонкопленочные батареи третьего поколения обладают КПД до 12%, и обладают длительным сроком службы, составляя конкуренцию кристаллическим вариантам.

Несмотря на не выдающиеся характеристики, самыми популярными остаются однопереходные тонкопленочные модули второго поколения. Они доступны по цене и обладают приличной мощностью, которая вполне может конкурировать с кристаллическими вариантами батарей.

Сравнение солнечных фотоэлементов

Если сравнивать кристаллические и пленочные батареи, то у последних существует ряд существенных преимуществ, благодаря которым часто предпочтение отдается именно им:

  • Аморфные пленочные элементы лучше реагируют на изменение температуры, в частности, на ее повышение. В солнечные месяцы года этот тип батарей способен произвести большее количество энергии по сравнению с кристаллическими аналогами — те при нагреве способны потерять до 20% мощности.
  • Пленочные батареи продолжают выработку энергии даже при рассеянном солнечном свете, в отличие от кристаллов, которые не генерируют энергию в пасмурную погоду. При слабом или рассеянном свете аморфная пленка способна вырабатывать до 20% энергии от своих номинальных показатели. Не слишком много, но лучше, чем ничего.
  • Стоимость кристаллических панелей гораздо выше, чем пленочных. Причем цена на последние продолжает снижаться из-за активного наращивания объемов их производства.
  • Пленочные солнечные батареи имеют меньшее количество дефектов и уязвимых мест. Дело в том, что жёсткие пластины при формировании панели спаиваются между собой, а пленка устанавливается в корпус конструкции в целом виде.

Если подвести итоги и вывести их в таблицу, то сравнительные характеристики пленочных аморфных и жестких кристаллических солнечных фотоэлементов будут выглядеть следующим образом:

ПараметрыКристаллические панелиАморфные тонкопленочные батареи
КПД изделий9÷20%6÷12%
Выходное напряжение одного фотоэлементаОколо 0,5 ВОколо 1,7 В
Световой спектр максимальной чувствительностиБлиже к красному цвету, то есть для эффективной работы необходимо яркое солнце.Ближе к ультрафиолету, то есть восприимчивы и к рассеянному освещению.
ГибкостьХрупкие и ломкие, требуют обязательной жесткой основы и надежной защиты от механического воздействия.Гибкие, легко гнутся, не заламываются.
Надежность при эксплуатации в экстремальных условияхТребуют жесткой основы и надежной защиты от механического воздействия.Более устойчивы к механическим воздействиям, хотя тоже требуют защиты.
ДолговечностьПри должной защите, эксплуатируются длительное время, но с годами постепенно снижается эффективность работы изделий.Качественные изделия, выполненные с соблюдением технологии, выгорают на солнце на 4% за первые 4÷5 лет эксплуатации. Дешевые китайские аналоги могут подвести через 2÷3 года.
ВесТяжелые.Легкие.

Необходимо уточнить, что производятся и комбинированные варианты солнечных батарей, то есть состоящие из кристаллических и аморфных элементов. То есть используются по максимуму все преимущества обоих типов. Однако, стоимость подобных изделий весьма высока, поэтому они не настолько популярны, как упомянутые выше батареи.

Что влияет на эффективность солнечных батарей?

Чтобы не удивляться тому, что солнечные батареи работают с разной эффективностью в различные периоды, необходимо выделить факторы, которые влияют на КПД системы. Причем названные ниже моменты действуют на солнечные батареи всех типов, но с различной интенсивностью.

  • При повышении температуры производительность любых фотоэлементов панелей снижается.
  • При частичном затемнении, например, если солнце попадает только на часть панели, а какое-то количество элементов остается неосвещенным, выходное напряжение падает за счет потерь неосвещенных пластин.
  • Панели, оснащенные линзами для концентрирования излучения, становятся совершенно неэффективными в облачную погоду, так как пропадает эффект фокусирования потока света.
  • Для достижения высокой эффективности работы солнечной батареи необходим правильный подбор сопротивления нагрузки. Поэтому панели подключаются не напрямую к приборам или аккумулятору, а через управляющий системой контролер, который обеспечит оптимальный режим функционирования батареи.

Недостатки солнечных батарей

У солнечных батарей существует ряд недостатков, узнав о которых многие хозяева жилья сразу отказываются от затеи их приобретения и установки.

Действительно мощная, эффективная солнечная батарея потребует немалой полностью открытой для солнечных лучей площади.

Действительно мощная, эффективная солнечная батарея потребует немалой полностью открытой для солнечных лучей площади.

  • Для получения достаточного количества энергии необходимо установить весьма большое количество батарей довольно больших размеров. Понятно, что для их размещения потребуются большие площади. Многие собственники частных домов используют для их монтажа солнечную сторону крыши.
Суммарные показатели емкости блока аккумуляторов должны соответствовать мощности солнечных батарей, поэтому количество и тип АКБ необходимо подобрать правильно.

Суммарные показатели емкости блока аккумуляторов должны соответствовать мощности солнечных батарей, поэтому количество и тип АКБ необходимо подобрать правильно.

  • Нельзя забывать, что батарея будет работать эффективно, только если ее лицевая сторона будет подвергаться периодической очистке от насевшей пыли, грязи, разводов высохшей дождевой воды. А это значит, что к поверхности необходимо обеспечить удобный и легкий доступ.
  • Солнечные батареи недостаточно эффективно функционируют в сумерках и совершенно не работают в ночные часы. Чтобы использовать энергию от них в любое время суток необходимо подключение к нескольким аккумуляторам, которые за солнечный период накапливают энергию.
  • Для большого количества аккумуляторов, если система планируется в качестве основного источника энергии, может потребоваться отдельное помещение.
«Накопителем» выработанной электрической энергии может быть целая батарея соединенных определенным образом аккумуляторов. Это потребует немало места. Да и стоимость аккумуляторов тоже может быть весьма значительной.

«Накопителем» выработанной электрической энергии может быть целая батарея соединенных определенным образом аккумуляторов. Это потребует немало места. Да и стоимость аккумуляторов тоже может быть весьма значительной.

  • Солнечная энергия считается экологически чистой, однако сами пластины фотоэлементов содержат в себе такие токсичные вещества, как кадмий, свинец, мышьяк, галлий и т.п. При нагревании конструкции данные вещества могут выделяться не только в окружающую среду, но и проникать в помещения дома, если батареи установлены на крыше или балконе дома. Оптимальным вариантом будет установить систему в отдалении от жилых строений.
Солнечные батареи на поворотном механизме, постоянно поддерживающим поверхность в фокусе солнечного света

Солнечные батареи на поворотном механизме, постоянно поддерживающим поверхность в фокусе солнечного света

  • При установке батарей на открытой площадке, для более высокой эффективности их работы, систему часто снабжают специальным фотоэлементом, реагирующим на положение Солнца, и поворотным механизмом, который будет поворачивать их вслед за движением светила. Эффективность повышается, но зато возрастает сложность системы и стоимость реализации проекта.
  • Пока что не приходится говорить о высокой эффективности работы подобных систем. Их КПД составляет в самом лучшем случае 20%, остальные 80% воспринятой поверхностью солнечной энергии уходят на нагрев самой батареи, средняя температура которой может достигать 55÷60 градусов. Как уже говорилось выше, при нагреве фотоэлементов, эффективность их работы падает.
  • Чтобы предотвратить перегревание батарей, применяют те или иные системы принудительного охлаждения. Например, устанавливаются вентиляторы или насосы, перекачивающие хладагент. Понятно, что такие приборы также требуют электроэнергии, а также периодического обслуживания. Кроме того, они могут значительно снизить надежность работы всей конструкции. Ну а проблема эффективного пассивного охлаждения батарей пока не решается.

Как собрать солнечную батарею в домашних условиях?

Если после изучения представленной выше информации желание заняться изготовлением солнечной батареи не пропало, можно поэкспериментировать, создав и проверив собственное творение. Далее будет подробно рассмотрена сборка панели из монокристаллических пластин.

Монокристаллическая пластина 78×156 мм с двумя токосъемными дорожками на лицевой стороне. Симметрично им, на тыльной стороне пластины линии припаивания шин обозначены фигурными контактными окошками.

Монокристаллическая пластина 78×156 мм с двумя токосъемными дорожками на лицевой стороне. Симметрично им, на тыльной стороне пластины линии припаивания шин обозначены фигурными контактными окошками.

В показанном примере домашний мастер собирает панель габаритами 750×960 мм, состоящую из 36 жёстких монокристаллических пластин размером мм. Пластины устанавливаются в четыре ряда, по 9 фотоэлементов в каждом. Между фотоэлементами выдерживается зазор порядка 10÷12 миллиметров.

Солнечные батареи, установлены на балконном ограждении, а также закреплены к его остеклению. Такой монтаж будет актуален, если балкон находится на солнечной стороне дома. Красной рамкой выделена панель, монтаж которой будет показан.

Солнечные батареи, установлены на балконном ограждении, а также закреплены к его остеклению. Такой монтаж будет актуален, если балкон находится на солнечной стороне дома. Красной рамкой выделена панель, монтаж которой будет показан.

ИллюстрацияКраткое описание выполняемых операций
Для работы потребуются, прежде всего, сами пластины. Мастер рекомендует приобретать их с запасом, так как они могут иметь разные параметры выходного напряжения, а из них необходимо будет выбрать 36 штук, имеющих наиболее близкие друг к другу показатели.
Шина — это медная луженая лента, то есть уже покрытая оловом, что упрощает ее пайку. Потребуется порядка 10 метров узкой шины шириной в 1,6 мм и 2 метра широкой, шириной в 5 мм.
Для электромонтажных работ необходимо подготовить обычный паяльник на 40 Вт. флюс для пайки — это канифоль, растворенная в спирте, спирт для обезжиривания поверхностей под пайку и их последующей очистки от остатков флюса, ватные диски и палочки.
В качестве основы для монтажа всего модуля в данном случае используется акриловое стекло толщиной 5 мм. Для последующей герметизации фотоэлементов мастер решил использовать прочную бесцветная прозрачная поливинилхлоридную пленку ORACAL®751, которая часто применяется для закрепления рекламы на транспортных средствах.
Несколько слов о том, почему выбрана ширина шины именно 1,6 мм.
Металл имеет свойство при нагревании расширяться, а при остывании, соответственно, сжиматься. На солнечной батарее этот процесс будет происходить постоянно, то есть днем припаянные шины будут увеличиваться в размерах, а ночью - наоборот, что не особо полезно для конструкции.
На опыте мастер испытал ленту шириной в 2 мм, и все-таки остановил свой выбор именно на ширине 1,6 мм. По токопроводящим качествам эти шины не особо отличаются между собой, а более узкая все же меньше повержена линейной деформации.
Подготовив все необходимое, имеет смысл в первую очередь произвести сортировку пластин.
Как говорилось выше, несмотря на то, что это одна модель, они зачастую могут иметь разные показатели в практической работе. А для гармоничной работы батареи значения вырабатываемого напряжения должны быть максимально близкими друг к другу. Например, в данном случае при проведении проверки обнаружилось, что фотоэлементы в равных условиях (при искусственном освещении) могут вырабатывать от 0,19 до 0,35 вольт.
Лучше, если в одной панели будут собраны элементы, имеющие максимально близкие значения, скажем, от 0,30 до 0,33 вольт. Если в комплексе будет установлен один или два элемента, значительно отличающиеся по выходному напряжению, то они будут создавать никому не нужное сопротивление, и станут перегреваться.
Таким образом, отбраковываются пластины, явно выпадающие из общей массы.
При монтаже пластин между ними будет оставляться зазор в 10÷12 мм. Он нужен для того, чтобы пленка, фиксирующая элементы на акриловом стекле, удерживала их со всех сторон.

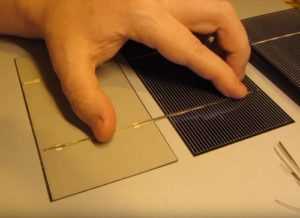

Далее, необходимо уложить на столе две пластины на расстоянии в 10 мм, и по ним замерить, какой длины необходимо нарезать узкие шины.
Как можно видеть на внешней стороне пластин для скрепления предусмотрены две металлические токосъемные полосы, а на обратной ее стороне места фиксации указаны точечно, окошками.
На лицевой стороне пластины от ее верхнего края необходимо отступить примерно 3 мм.
На обратной стороне второй панели шина также должна не доходить до нижнего края на эти же 2÷3 мм.
После определения длины одной соединительной шины, остальные соединительные элементы отмеряются по ней. Для каждых двух пластин потребуется по два отрезка шины, то есть всего нужно 72 штуки.
В нарезанном виде шины выглядят, как показано на фото. Вовсе не обязательно заготавливать сразу все отрезки — их можно нарезать по ходу работы. Однако если они все-таки будут заготовлены все сразу, то рекомендовано их собрать и сцепить резинкой. Так они не потеряются, и не будут мешаться на столе.
Сначала шины припаиваются к лицевой стороне всех пластин.
Но перед началом пайки металлические токосъемные полосы на пластинах необходимо подготовить, обезжирив спиртом. Для этой работы удобно использовать ватные палочки — их обмакивают в спирт и проходятся по полоске.
Этот процесс необходим для повышения качества пайки.
Следующим подготовительным этапом идет нанесение на очищенные спиртом полоски канифольного флюса.
Лучше, если он будет налит в эластичную емкость в виде маркера (клеевого карандаша) с мягким наконечником. Так будет легче работать, при необходимости выдавливая и распределяя необходимое количество состава.
Следующим шагом идет припаивание шин к внешней стороне пластин.
Шина укладывается на металлическую контактную полоску и выравнивается. Далее, придерживая бо́льшую часть шины, аккуратно прижав ее к полосе, ее верхнюю сторону фиксируют паяльником на 20÷30 мм по длине.
Дополнительный припой при этом не используется – вполне достаточно слоя лужения на самой шине.
Теперь она закреплена и не сможет сдвинуться, поэтому ее оставшуюся длинную сторону закрепить на поверхности будет совсем просто.
Для этого пластину необходимо повернуть к себе противоположной стороной, так чтобы длинная часть шины оказалась под рукой.
Придерживая шину и слегка ее натягивая, по ней аккуратно проводят паяльником, следя за тем, чтобы он не соскользнул в сторону. Луженая лента хорошо припаивается к правильно подготовленной поверхности — достаточно один раз без спешки провести по ней хорошо разогретым паяльником.
Если на ленте останутся заусеницы, то их сразу же необходимо загладить, так как эта сторона пластин должна быть прижата к акриловому стеклу.
Припаяв обе ленты к пластине, их необходимо протереть спиртом с помощью ватной палочки или диска. Необходимо удалить с поверхности весь оставшийся флюс.
Таким же образом последовательно подготавливаются все 36 пластин, или же только 9 фотоэлементов, чтобы собрать одну из четырех полос солнечной панели.
Здесь каждый мастер поступает так, как ему будет удобнее.
Далее будет рассмотрена сборка подготовленных фотоэлементов в одну полосу. Таким же способом производится и соединение остальных трех полос солнечной панели.
Вначале берется пластина, которая будет первой в полосе.
Она укладывается на стол лицевой стороной вниз, вместе с припаянными к ней шинами. Затем полосы под пайку, выделенные на обратной стороне пластины контактными окошками, обрабатывается спиртом, а потом флюсом.
Далее, отступив от края примерно 3 мм по линии, проходящей через окошки, укладывается отрезок шины, и по тому же способу, что и с внешней стороны, припаивается к поверхности.
Свободные концы шин должны расположиться в противоположном направлении относительно припаянных к лицевой поверхности – они будут нужны при коммутации всего ряда элементов в общую батарею широкими шинами.
Теперь необходимо соединить между собой первую и вторую пластины ряда. Для этого концы шин, припаянных к лицевой стороне первой пластины, необходимо вывести на тыльную сторону второй пластины.
Пластины при этом размещаются параллельно друг другу на установленном расстоянии (10 мм). Для удобства можно на рабочем столе заранее выполнить разметку, то есть сделать своеобразный шаблон взаимного расположения пластин.
Точки припаивания контактов обрабатываются спиртом, и затем на них наносится флюс.
Теперь можно осуществить припаивание шин.
Для этого по ним также аккуратно, не торопясь, проводят разогретым паяльником. После окончания пайки обеих шин, их также необходимо протереть спиртом для удаления оставшегося флюса.
Далее, таким же образом коммутируется третья и все последующие пластины ряда.
В результате должно получиться четыре полосы по 9 фотоэлементов, соединенных так, как было показано на иллюстрациях.

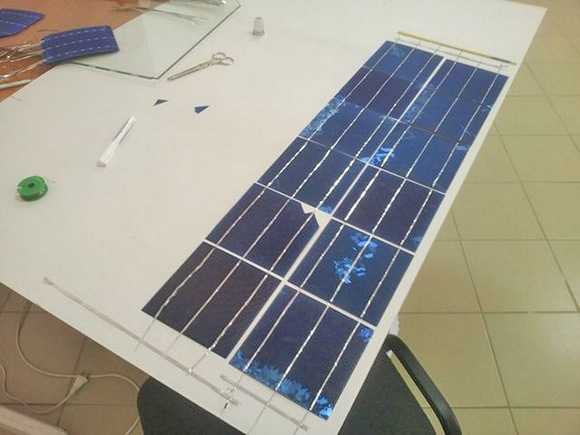

Готовые, спаянные ряды фотоэлементов поочередно укладываются на заранее подготовленное акриловое стекло необходимого размера. От краев элементов до края стекла должно быть выдержано расстояние в 50÷60 мм. На стекле ряды временно фиксируются короткими полосками прозрачного скотча.
«Золотое правило» последовательной коммутации источников питания постоянного тока: плюс предыдущего элемента соединен с минусом последующего – и так далее.
В рядах это правило соблюдено. Теперь очень важно его не нарушить и при укладке рядов в батарею.
Так, выступающие слева отрезки шин первого и третьего ряда должны быть припаяны на внешней стороне панели, которая в данном случае повернута к акриловой поверхности. Во втором и четвертом ряду должны выступать концы шин, зафиксированные на тыльной светлой стороне пластин. Если допустить ошибку, то последовательное соединение нарушится, и батарея работать не будет.
В результате конструкция уложенной панели должна будет выглядеть следующим образом.
Когда все ряды будут закреплены на стекле скотчем, их необходимо объединить в одну систему.
Электрическое соединение осуществляется по представленной схеме.
В результате сверху окажется «плюс», снизу «минус».
В качестве соединительных элементов используется широкие шины – это хорошо показано на схеме выше. К ним припаиваются выступающие концы тонких шин.
Излишки после припаивания следует откусить кусачками.
На этой фото хорошо показана крайняя точка коммутации шин.
Закончив работу, панель необходимо проверить на работоспособность с помощью тестера, переключив его на вольтметр и установив щупы на плюс и минус.
Проверку панели можно сначала произвести на рабочем столе – больших показателей не будет, но собранная панель продемонстрирует, что она «живая».
А затем можно провести проверку, вынеся батарею на солнце.
К крайним плюсовой и минусовой шинам закреплены щупы мультитестера.
Даже при облачной погоде на холостом ходу батарея выдает 19,4 вольт — это говорит о правильности соединения панелей.
Солнца на момент проверки не было, и ток невелик, всего около 0,5 ампера. Но даже в пасмурную погоду батарея вырабатывает около 10 ватт энергии.
Параллельно рекомендуется проверить пластины на перегрев — это несложно прочувствовать тыльной стороной ладони.
Если отдельные пластины на общем фоне явно перегреваются, то их желательно сразу же заменить – это пока сделать несложно.
Если батарея работает нормально, то можно ее окончательно герметизировать — закатывать в пленку.
Эксплуатационный срок этой пленки семь лет, но как показывает практика, она отлично функционирует и дольше.
Пленка имеет клеевой слой, закрытый защитной подложкой, которая снимается по мере наклеивания покрытия на фотоэлементы и акриловое стекло.
Первое, что необходимо сделать — это разложить пленку сверху конструкции и выровнять край, от которого начнется ее наклеивание. От того, насколько будет выровнен край, зависит качество приклеивания всего полотна.
Должна быть достигнута полная герметизация, без складок и пустот, так как пленка предназначена для надежной защиты фотоэлементов от любых внешних воздействий.
Далее, необходимо аккуратно отделить защитный слой от пленки по всему краю, примерно на 40 мм, сразу закрепив ее на стекле.
Эта операция проводится очень аккуратно, при приклеивании пленка разравнивается и разглаживается.
Здесь необходимо помнить, что отклеить и выровнять определенный участок пленки — уже не получится, поэтому необходимо делать работу качественно сразу.
Пленку нельзя натягивать, но в то же время она и не должна собираться складками.
Защитная подложка подгибается вниз и по мере приклеивания постепенно снимается. Освободив 20÷30 мм пленки, ее приглаживают к фотоэлементам и просветам между ними, то есть к акриловому стеклу.
Процесс закатывания батареи в пленку — длительный и кропотливый, поэтому необходимо набраться терпения и выполнять его, не торопясь.
Если пленка все-таки замялась или ушла в сторону, ее нельзя отклеивать, так как повредятся фотоэлементы. В этом случае необходимо вырезать и наклеить сверху уже закрепленной пленки дополнительный фрагмент.
Главное — закрыть всю поверхность батареи. На этой иллюстрации показан закатанный в пленку край панели. Хорошо видно, что идеальная гладкость не требуется, главное — плотное прилегание пленки по всей площади.
Когда пленка будет наклеена, можно проводить испытания готовой панели.
Для этого батарею необходимо вынести на солнце и снова подключить к ней тестер.
Как можно видеть, батарея выдает напряжение на выходах почти 20 вольт.
Затем проверяется ток короткого замыкания — он составил 3.94 ампер. А это уже, ни много, ни мало – почти 80 ватт.
Для проверки под нагрузкой к батарее через амперметр была подключена лампочка на 24 В.
Итог на фотографии – горит хоть и не в полный накал, но достаточно ярко.

Многие мастера, кроме стекла и пленки, используют еще и обрамление батареи, одевая ее в жесткую раму. Это придает конструкции необходимую прочность и повышает ее надежность.

Если планируется собрать и использовать несколько солнечных батарей, то их соединяют или последовательно — для увеличения напряжения на выходе, или параллельно – так можно добиться более высоких показателей тока и суммарной мощности

Комплекс панелей через контроллер подключается к аккумулятору — накопителю энергии, а уже от него идет распределение на точки потребления, напрямую или через инвертор.

Узнайте, как сделать солнечный коллектор своими руками, из нашей новой статьи на нашем портале.

*  *  *  *  *  *  *

Итак, как можно видеть из представленной информации, батарею вполне можно собрать своими руками. Потребуется наличие некоторых знаний электротехники и монтажа, усидчивость и внимательность.

Другое дело — что предварительно стоить очень тщательно взвесить ожидаемый эффект от батареи и стоимость комплектующих и всего необходимого для системы оборудования. Насколько система получится рентабельной, тем более с учетом местных климатических условий? Не превратится ли ее создание просто в «игрушку» для деятельного мужчины среднего возраста?

Возможно, некоторые вопросы по этому поводу снимет размещенный ниже видеосюжет:

Видео: Основные ошибки, допускаемые начинающими при планировании создания домашних солнечных электростанций

stroyday.ru

Солнечные батареи для дома - принцип действия и разновидности (85 фото)

Каждый обыватель мечтает об экономии электрической энергии. В качестве её альтернативы можно рассмотреть вариант использования энергии солнца, о перевоплощении которой в электричество позаботится солнечная батарея для дома, как на фото.

Принцип действия батареи

Солнечная батарея — устройство генерации постоянного тока, располагается на крыше дома. К нему подключаются аккумуляторные батареи с датчиком контроля заряда и инверторами, преобразующими ток постоянный в переменный.

Фотоэлементы, расположенные на панельном устройстве, трансформируют энергию солнца в электричество. Все фотоэлементы подключаются параллельным и последовательным способами в единое целое, в результате этого вырабатывается некоторое количество энергоресурса.

Параллельный способ подключения производит ток, а последовательный – напряжение.

Эффективное функционирование батареи без сбоев возможно благодаря объединению двух способов в единый механизм. Диоды используются в скреплении деталей панели, чтобы не было перегрева и разрядки аккумуляторов.

Контроллер заряда, которым оснащен аккумулятор, способен собирать и сохранять энергию от солнечной батареи. Резистор, подключенный к батарее, обеспечит возможное повреждение системы в целом.

Инвентор необходим для пропуска переменного тока из батареи, чтобы использовать его в быту. Возможно, для освещения дома. Установку солнечных батарей можно произвести своими руками или воспользоваться услугами профессионалов.

Составляющие батареи

Основными составляющими системы являются:

  • Солнечная панель, которая непосредственно принимает излучение солнца.
  • Датчик контроля заряда, стабилизирующий функциональность системы и способствующий увеличению эффективности производства электричества.
  • Аккумуляторы, благодаря которым сохраняется выработанная электроэнергия.
  • Инвертор, преобразующий ток из одного вида в другой, используемый различными электрическими приборами.

Положительные качества и недостатки

Достоинствами солнечной батареи для частного дома являются:

  • отсутствие финансовых вложений в период работы;
  • долгий срок службы;
  • использование неиссякаемого источника энергии – солнечного излучения;
  • отсутствие потребности в техобслуживании;
  • не создает шумов при работе;
  • необходимый показатель КПД;
  • экологичность в применении.

К недостаткам можно отнести:

  • зависимость от солнца.
  • внушительную стоимость системы.
  • необходимость опыта монтажной работы.

Разновидности батарей

Монокристаллические кремниевые. Происходят от процесса литья высокоочищенных кремниевых кристаллов. А нестандартное положение монокристальных атомов способно увеличить КПД до 19%.

Толщина фотоэлементов составляет 200-300 мкм. Батареи этого вида надёжны и долговечны, но стоят дорого.

Мультикристаллические кремниевые. В качестве основы для них служат разные монокристаллические кремниевые решётки. Срок их работоспособности — 25 лет, а КПД около 14-15%.

Поликристаллические кремниевые. Кремниевые атомы ориентированы иначе, поэтому уступают монокристаллу по выработке электричества. Период эксплуатации — 20 лет, КПД – 14%.

Тонкоплёночные. Для производства панельных систем используется определенная плёнка, поглощающая солнечный свет. В основном эти устройства применяют в туманных альбионах. При КПД — 10% у них достаточно привлекательная стоимость батареи.

Аморфные кремниевые. Являются экономным вариантом при КПД в 8%, но стоимость вырабатываемой электроэнергии достаточно дешевая.

Из теллуида кадмия. Производится с использованием плёночной технологии. Хотя слой пленки очень тонкий, но КПД составляет 11%. Стоимость энергии обойдется чуть дешевле, чем у кремниевых панелей.

Сфера использования

Дешёвое электричество, вырабатываемое панелями, широко востребовано в различных сферах и применяется для:

  • Освещения всевозможных зданий и помещений.
  • Энергообеспечения различных коммуникаций и оборудования больничных учреждений.
  • Освещения улиц, трасс, территорий и пр.
  • Зарядки микроэлектронных приборов и устройств.

Эффективность использования

Используя энергию солнца в доме, владелец заметно сэкономит. Тем более, при расположении дома в регионах с максимальным количеством солнечных дней. Ведь основной источник энергии – солнечное излучение.

Зимой батареи, у которых КПД около 15% смогут пользоваться горячим водоснабжением и отоплением на 70%, что значительно сэкономит расходы. 30% электроэнергии всё таки придётся позаимствовать у обычных электроносителей.

Принцип работы

Принцип работы состоит в том, что лучи солнца попадают на полупроводник, который вмонтирован в улавливатель. При обоюдном взаимодействии появляются свободные электроны, в результате чего возникает постоянный ток.

В быту потребуется применение большего количества пластин, значит, одна панель должна содержать их несколько десятков.

Система отопления при помощи солнца

Обеспечить дом теплом с помощью солнечных батарей возможно при наличии таких элементов:

  • Солнечного модуля.
  • Датчиков контроля.
  • Насосной системы.
  • Емкости (500-1000 л).
  • Электротэна.

Солнечный ресурс можно применять для напора воды в трубах или «тёплого пола».

Сделать правильный выбор нужного варианта, поможет подготовленный точный расчет мощности всех возможных потребителей и при этом учесть следующие нюансы:

  • Наклон крыши должен составлять более 30 град.
  • Панели должны располагаться на южной стороне, насыщенной солнцем.
  • Ничто не должно загораживать прямое проникновение солнца на панель.
  • Усредненное число солнечных дней.
  • Возможное облучение радиацией.
  • Надежность стропил в конструкции крыши, которые будут подвергаться нагрузке от модулей и слоя снега.

Преимущества отопления солнцем

  • экологически чистое приспособление, поэтому не загрязняет атмосферу;
  • не спровоцирует пожар;
  • работоспособны при незначительном солнце;
  • не зависит от посторонних источников энергии;
  • автоматизация системы;
  • при правильном монтаже не требуется дополнительное вложение средств или текущие ремонтные работы.

Выбор устройств для домашнего использования

Батареи малой мощности можно применять для работы некоторых бытовых приборов, телефона и нескольких источников освещения.

Универсальные используют в качестве электропитания для обеспечения светом и теплом дом на 70%.
Большой мощности – для полного обеспечения необходимых источников электричеством и теплом.

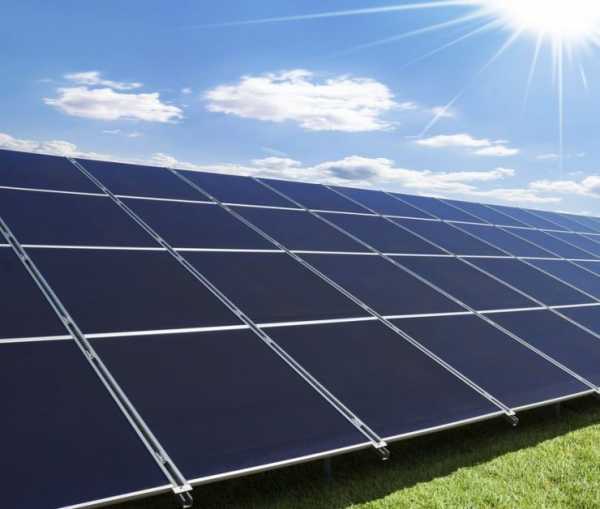

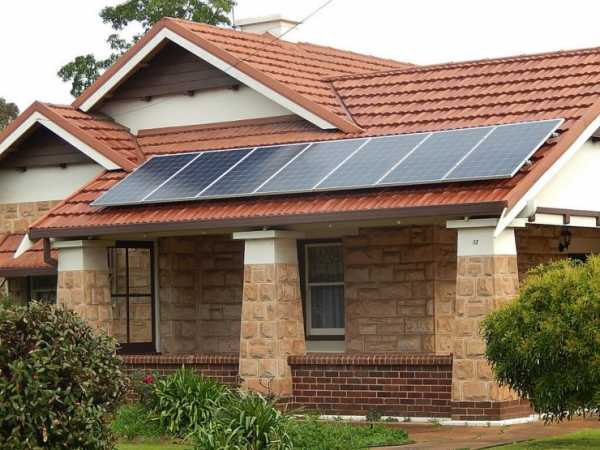

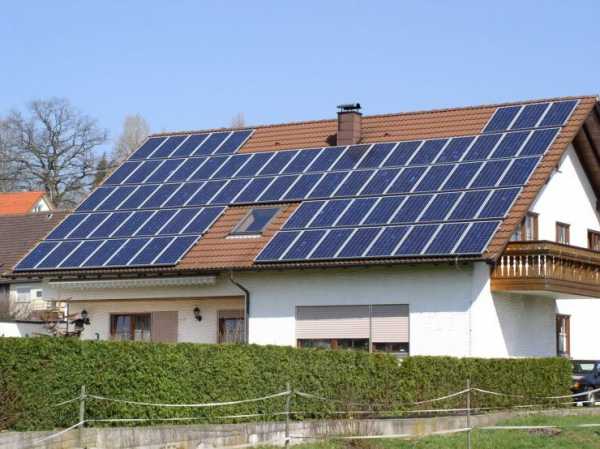

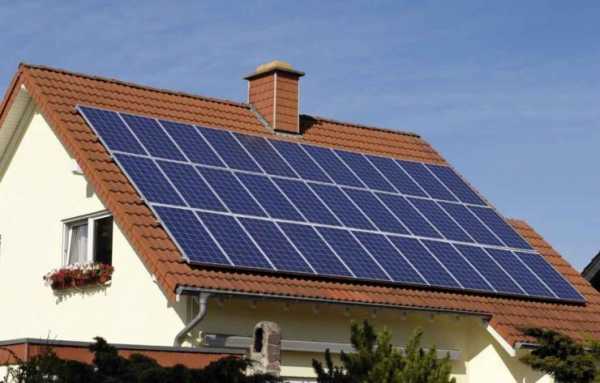

Фото солнечных батарей для дома



landshaftportal.ru

Солнечные батареи своими руками: много способов, видео

Получение электричества из альтернативных источников питания весьма затратное занятие. Например, использование солнечной энергии при покупке готового оборудования придется потратить значительную сумму денег. Но в наше время возможно собрать солнечные батареи своими руками для дачи или частного дома из готовых фотоэлементов или других подручных материалов. И прежде, чем приступить к покупке необходимых компонентов и проектированию конструкции, необходимо понять, что такое солнечная батарея и ее принцип работы.

Солнечная батарея: что это и как работает

У людей, которые впервые сталкиваются с этой задачей, сразу возникают вопросы: «Как собрать солнечную батарею?» или «Как сделать солнечную батарею?». Но изучив устройство и принцип его работы, проблемы с реализацией данного проекта отпадают сами собой. Ведь конструкция и принцип действия просты и не должны вызвать затруднений при создании источника питания в домашних условиях.

Солнечная батарея (СБ)это фотоэлектрические преобразователи энергии, излучаемой солнцем, в электрическую, которые соединены в виде массива элементов и заключены в защитную конструкцию. Преобразователиполупроводниковые элементы из кремния для генерации постоянного тока. Они производятся трех видов:

  • Монокристаллический;
  • Поликристаллический;
  • Аморфный (тонкопленочный).

Типы фотоэлементов

Принцип работы устройства основан на фотоэлектрическом эффекте. Солнечный свет, падая на фотоэлементы, выбивает свободные электроны с последних орбит каждого атома кремниевой пластины. Перемещение большого количества свободных электронов между электродами батареи вырабатывают постоянный ток. Далее, он преобразовывается в переменный ток для электрификации дома.

Принцип работы солнечной батареи

Выбор фотоэлементов

До начала проектных работ по созданию панели в домашних условиях нужно выбрать один из трех типов преобразователей солнечной энергии. Для выбора подходящих элементов нужно знать их технические характеристики:

  • Монокристаллические. КПД этих пластин 12–14%. Однако, они чувствительны к количеству попадающего света. Небольшая облачность значительно снижает количество вырабатываемого электричества. Срок службы до 30 лет.
  • Поликристаллические. Эти элементы способны выдавать КПД 7–9%. Но на них не влияет качество освещенности и они способны выдавать такое же количество тока в облачную и даже пасмурную погоду. Эксплуатационный период — 20 лет.
  • Аморфные. Изготавливаются на основе гибкого кремния. Вырабатывают КПД около 10%. Количество производимого электричества не снижается из-за качества погоды. Но дорогое и сложное производство делает их труднодоступными.

Для изготовления СБ своими силами можно приобрести преобразователи типа В (второй сорт). К ним относятся элементы с небольшими дефектами, даже при замене некоторых компонентов себестоимость батарей будет в 2–3 раза меньше рыночной, благодаря этому сэкономите свои средства.

Для обеспечения частного дома электричеством от альтернативного источника энергии лучше всего подходят первые два типа пластин.

Выбор места и проектирование

Батареи лучше располагать по принципу: чем выше, тем лучше. Отличным местом будет крыша дома, на нее не попадает тень от деревьев или других построек. В случае, если конструкция перекрытий не позволяет выдержать вес установки, то место следует выбирать на участке дачи, который больше всего воспринимает излучение от солнца.

Собранные панели необходимо располагать под таким углом, чтобы солнечные лучи максимально перпендикулярно падали на кремниевые элементы. Идеальным вариантом установки солнечных батарей будет наличие возможности корректирования всей установки по направлению за солнцем.

Угол наклона СБ можно легко рассчитать исходя из географического месторасположения и уровня солнцестояния для данного участка.

Изготовление батареи своими руками

Обеспечить дом или дачу электричеством в 220 В от солнечной батареи вам не удастся, т.к. размеры такой батареи будут огромны. Одна пластина генерирует электрический ток с напряжением 0,5 В. Оптимальным вариантом считается СБ с номинальным напряжением 18 В. Исходя из этого рассчитывается необходимое количество фотоэлементов для устройства.

Сборка каркаса

В первую очередь самодельная солнечная батарея нуждается в защитной рамке (корпусе). Ее можно изготовить из алюминиевых уголков 30х30 мм или из деревянных брусков в домашних условиях. При использовании металлического профиля на одной из полок снимается напильником фаска под углом 45 градусов, а вторая полка отрезается под тем же углом. Отрезанные по нужным размерам с обработанными концами детали каркаса скручиваются при помощи угольников из того же материала. К готовой раме на силикон приклеивается защитное стекло.

Корпус из алюминиевого уголка

Спайка пластин

При спаивании элементов в домашних условиях нужно знать, что для увеличения напряжения необходимо соединять последовательно, а для увеличения силы токапараллельно. Кремневые пластины выкладываются на стекло, оставляя между ними зазор 5 мм с каждой стороны. Этот промежуток необходим для погашения возможного температурного расширения элементов при нагреве. Преобразователи имеют две дорожки: с одной стороны «плюс», с другой — «минус». Все детали соединяются последовательно в единую цепь. Затем проводники с последних компонентов цепи выводятся на общую шину.

Для избегания саморазряда устройства в ночное время или облачную погоду специалисты рекомендуют предусмотреть монтаж диода Шоттки 31DQ03 или аналога на контакт от «средней» точки.

После окончания паяльных работ при помощи мультиметра необходимо проверить выходное напряжение, которое должно быть 18–19 В для полноценного обеспечения частного дома электроэнергией.

Сборка элементов батареи

Сборка панели

В готовый корпус укладываются спаянные преобразователи, потом в центр каждого кремневого элемента наносится силикон, и сверху накрывается подложкой из ДВП для их фиксации. После чего конструкция закрывается крышкой, и все стыки герметизируются герметиком или силиконом. Готовая панель монтируется на держатель или каркас.

Солнечные батареи из подручных материалов

Помимо сборки СБ из купленных фотоэлементов их можно собрать из подручных материалов, которые есть у любого радиолюбителя: транзисторов, диодов и фольги.

Батарея из транзисторов

Для этих целей наиболее подходящими деталями являются транзисторы типа КТ или П. Внутри них находится довольно большой кремневый полупроводниковый элемент, необходимый для производства электричества. Подобрав необходимое количество радиодеталей, с них необходимо срезать металлическую крышку. Для этого нужно зажать его в тесках и ножовкой по металлу аккуратно произвести срез верхней части. Внутри можно увидеть пластину, которая будет служить в качестве фотоэлемента.

Транзистор для батареи со спиленной крышечкой

Все эти детали имеют три контакта: база, эмиттер и коллектор. При сборке СБ нужно выбирать коллекторный переход в связи с наибольшей разностью потенциалов.

Сборка осуществляется на ровной плоскости из любого диэлектрического материала. Спаивать транзисторы нужно в отдельные последовательные цепочки, а эти цепочки, в свою очередь соединять параллельно.

Расчет готового источника тока можно производить из характеристик радиодеталей. Один транзистор выдает напряжение 0,35 В и силу тока при КЗ в 0,25 мкА.

Батарея из диодов

Солнечная батарея из диодов Д223Б действительно может стать источником электрического тока. Эти диоды имеют наибольший вольтаж и выполнены в стеклянном корпусе, покрытом краской. Напряжение на выходе готового изделия можно определить из расчета, что один диод на солнце генерирует 350 мВ.

  1. Необходимое количество радиодеталей складываем в емкость и заливаем ацетоном или другим растворителем и оставляем на несколько часов.
  2. Затем, необходимо взять пластину нужного размера из не металлического материала и выполнить разметку под впаивание компонентов источника питания.
  3. После размокания краску можно легко соскрести.
  4. Вооружившись мультиметром, на солнце или под лампочкой определяем плюсовой контакт и загибаем его. Диоды впаиваются вертикально, т.к. в таком положении кристалл лучше всего генерирует электричество из энергии солнца. Поэтому на выходе получим максимальное напряжение, которое будет генерировать солнечная батарея.

Распайка диодов

Батарея из фольги

Помимо описанных выше двух способов источник питания можно собрать из фольги. Самодельная солнечная батарея, сделанная согласно пошаговой инструкции, описанной ниже, сможет давать электроэнергию, хотя и очень малой мощности:

  1.  Для самоделки понадобится медная фольга площадью 45 кв. см. Отрезанный кусок обрабатывается в мыльном растворе для удаления жира с поверхности. Так же желательно вымыть руки, чтобы не оставлять жировые пятна.
  2. Наждаком необходимо удалить защитную оксидную пленку и любой другой вид коррозии с плоскости отреза.
  3. На горелку электрической плитки мощностью не меньше 1,1 кВт ложится лист фольги и нагревается до образования красно-оранжевых пятен. При дальнейшем нагреве образовавшиеся окислы превращаются в оксид меди. Этому свидетельствует черный цвет поверхности куска.
  4. После образования оксида нагрев необходимо продолжать в течение 30 минут, чтобы образовалась оксидная пленка достаточной толщины.
  5. Прожарка останавливается, и лист остывает вместе с печкой. При медленном охлаждении медь и оксид остывают с разной скоростью, что способствует последнему легко отслоиться.
  6. Под проточной водой удаляются остатки оксида. При этом нельзя сгибать лист и механически отдирать мелкие кусочки, чтобы не повредить тонкий слой окиси.
  7. Вырезается второй лист по размерам первого.
  8. В пластиковый бутыль объемом 2–5 литров с обрезанным горлом нужно поместить два куска фольги. Закрепить их зажимами «крокодил». Располагать их надо, чтобы они не соединялись.
  9. К обработанному куску подводится минусовая клемма, а ко второму — плюсовая.
  10. В банку заливается солевой раствор. Его уровень должен быть ниже верхней кромки электродов на 2,5 см. Для приготовления смеси 2–4 столовые ложки соли (в зависимости от объема бутылки) растворяются в небольшом количестве воды.

Батарея из фольги

Все солнечные батареи не пригодны для обеспечения дачи или частного дома помещения электричеством в виду своей маломощности. Но они способны служить источником питания для радиоприемников или зарядки мелких электроприборов.

Видео по теме

vashumnyidom.ru

Самодельная солнечная батарея

Привет всем читателям блога «Строим дом сами».
Сегодня, как я и обещал в прошлой статье мы с вами попробуем собрать самодельную солнечную батарею.

Использование солнечных панелей для дома это вероятность продолжать обыденную жизнь либо устроить вечеринку даже после непредвиденных ураганов тогда, как ваши соседи будут ждать помощи электриков, которые в порядке очереди восстановят электричество. Да и дело даже не в ураганах, многие просто выбирает участки, в силу тех или иных причин (например есть желание жить вдали от цивилизации), где просто нет никаких коммуникаций.

Устройство солнечных панелей

Для устройства солнечных панелей в быту предназначены фотоэлектрические (PV) кремниевые элементы. Такие солнечные панели возбуждают постоянный электрический ток при солнечной погоде. Этого вида системы прекрасно работают, но только в домах с доступом прямого попадания лучей солнца. В лесной и тенистой местностях стопроцентного эффекта добиться будет невозможно.

Типичное устройство домашней солнечной электростанции

Солнечные батареи на крыше

Для устройства солнечных батарей на крыше идеально подходят те здания, одна из сторон крыши которых смотрит на юг, и с оптимальным углом наклона. Лучше всего солнечные электрические панели работают в местах с теплым климатом, где короткая или мягкая зима. В иных климатических условиях важнейшее значение имеет система подстраховки – так например в систему дополнительно подключают дизельгенераторы, ветрогенераторы.

Солнечные панели установлены на крыше дома под оптимальным углом

Системы, у которых предусмотрена возможность резервирования энергии, пригодятся в ненастную погоду или поздним вечером.

Более изощренные и эффективные системы, включают в себя также автоматическое слежение за солнцем (поворотный механизм на котором установлены солнечные панели), изменением угла наклона от времени года и суток — что позволяет добиться максимального КПД выработки электроэнергии.

Здесь однако не будет вдаваться во все нюансы устройства, типов и эффективности солнечных панелей, читайте об этом отдельную статью.

Перед тем как перейти к описанию сборки самодельной солнечной батареи, интересно узнать с какой целью вы собираетесь использовать солнечную энергию, примите участие в опросе, это просто.

 Загрузка ...

Как самому сделать солнечную батарею

Поехали дальше. Чтобы сэкономить семейный бюджет, можно попробовать самому сделать солнечную батарею. Для этого приготовьте очки, защиту для лица, перчатки и сапоги, поскольку мы будем иметь дело с легко-воспламеняющими химическими веществами и острыми материалами (оргстекло, стекло).

Первый этап (раскладка)

Итак, у нас комплект из 40 солнечных элементов, размер каждого из которых – 13.6 х 11 см. Соберем у себя на столе или другой ровной поверхности, цельный набор поликристаллических фото-ячеек (пластин, Solar Plate). Всего у нас будет 3 дорожки из пластин (получается будет 39 элементов, а 1 из комплекта у нас остается запасной).

Эти солнечные сегменты заказаны напрямую из Китая, через всем известный Алиэкспресс

Второй этап (сортировка, подготовка шин и пайка)

Элементы нужно отсортировать тестером (т.к. на случай если в цепи будет бракованная нулевая пластина, она будет забирать энергию, вместо того чтобы вырабатывать), при этом очень осторожно с ними обращаясь.

На фотоэлементы припаяем оловянные проводники.

Пайка фотоэлементов

Этап три (сборка, пайка ячеек)

Все ячейки соединяем между собой соответственно электрической схеме. При чем вне зависимости от типа подключения обязательно установить на «плюсовой» клемме шунтирующий диод. Самый оптимальный и часто используемый вариант для сборки этой цепи – диоды Шоттки – они предоставляют произвести верный расчет величины солнечных панелей для дома и не допускают разрядки батареи ночью.

Дееспособность спаянных ячеек необходимо проверять в солнечном месте. Если они функционируют как надо, то можно переходить к следующему шагу.

Схема соединения фотоэлементов для сборки солнечной панели (в данном случае 4 дорожки, в нашем же примере — 3)

Четвертый этап (рама)

На четвертом этапе начинаем собирать раму. Здесь нам потребуются алюминиевые уголки с не широкими полками и болты. Наметаем на внутренние грани реек силиконовый герметик. Деревянную раму делать не рекомендуется — т.к. наша панель будет подвержена климатическим условиям, подчас суровым.

Пятый этап (защитный верхний слой)

Сверху этого слоя помещаем приготовленный лист из прозрачного материала, в моем случае это поликарбонат. Для надежности лист плотно придавливаем к клеевому контуру. Но будьте осторожны при этом.

Шестой этап

Когда герметик подсохнет, можно стянуть раму с поликарбонатом болтами. Далее располагаем фотоэлементы с проводниками вдоль внутренней прозрачной плоскости. Промежуток между каждыми двумя ячейками – 5 мм (лучше предварительно сделать разметку).

Седьмой этап (герметизация)

Основательно закрепляем фото-ячейки и герметизируем панель, чтобы она служила на крыше нам долгие годы. В этом нам поможет монтажный силикон, который наносится на каждый элемент. Закрываем устройство задней панелью. Когда силикон намертво схватится, герметизируем всю конструкцию полностью так, чтобы панели плотно примыкали друг с другом.

Помните — какие бы вы изменения в конструкцию не вносили, она не должна пропускать влагу внутрь к фотоэлементам.

Этап восемь

Подключать самодельную солнечную батарею можно двумя известными способами – последовательно или параллельно. Во втором случае клеммы обоих модулей состыковываются по принципу: плюс с плюсом, минус с минусом. Из любого модуля берем клеммы (+) и (-). Выводим концы для подключения к аккумуляторной батарее или к котроллеру заряда.

Если нужно связать три модуля в одну систему, действия будут следующими: соединяем сходные клеммы всех трех модулей, затем выводим концы (+) и (-). При первом способе подключения необходимо соединять клемму (+) первого модуля с клеммой (-) второго. Оставшиеся концы выводим для подключения с аккумуляторной батареей либо с контроллером.

Схема подключения солнечных панелей в цепь всей системы

Напоследок хочу еще раз напомнить, что вам потребуется чтобы своими руками собрать солнечную панель для дома:

  • фотоэлементы;
  • диоды Шоттки;
  • медные провода повышенной мощности;
  • набор проводников;
  • паяльное оборудование;
  • алюминиевые уголки;
  • крепежные болты;
  • силиконовый герметик;
  • лист поликарбоната или другого прозрачного материала;
  • пила;
  • струбцины;
  • набор отверток.

И в заключении давайте посмотрим видео домашнего мастера, который с успехом собрал и продемонстрировал сборку самодельных солнечных панелей своими руками:



odnastroyka.ru

как сделать солнечную батарею в домашних условиях + видео » SanDizain.ru

Сегодня всё больше людей задумывается об альтернативном получении энергии. Солнечная панель – одно из таких устройств. Это комплект батареек для преобразования энергии солнца в электричество. Как и другие альтернативные источники, такое устройство является дорогим удовольствием. Однако монтаж батареи можно удешевить, если сделать прибор своими силами. Статья расскажет и покажет с помощью видео, как сконструировать собственными руками панель для получения солнечной энергии в домашних или иных условиях.

Принцип работы солнечной батареи

Солнце – бесплатный источник энергии. Нужно только научиться правильно ее добывать. В безоблачный день небесное светило «заряжает» землю примерно 1000 Вт на 1 кв. м. Этого хватило бы, чтобы обеспечить бытовые потребности жителей планеты. Но пока устройство для получения такой энергии не очень доступно широким слоям населения.

Солнечная панель представляет собой набор фотоэлектрических элементов. По сути, они являются полупроводниками, чаще всего — из кремния. Свет попадает на солнечный элемент и частично поглощается им. Энергия освобождает электроны. Присутствующее в фотоэлементе электрическое поле направляет электроны – а это уже ток. Солнечные элементы модуля соединены между собой и выведены на металлический контакт, с помощью которого полученная энергия снимается для внешнего использования.

Для создания солнечной батареи в домашних условиях нужно позаботиться о реализации таких тезисов:

  1. Сконструировать модуль, который будет принимать и преобразовывать энергию с минимальными затратами.
  2. Обеспечить максимально возможную мощность (читай – эффективность) источника питания.

Солнечная батарея на крыше дома

Для сборки солнечной панели вам понадобятся:

  • фотоэлементы;
  • стекло или оргстекло;
  • фанера, ДСП или алюминиевый уголок;
  • герметик;
  • паяльник небольшой мощности;
  • шины для пайки, флюс, олово;
  • мультиметр.

Где взять солнечные элементы

Фотоэлемент – ключевая деталь будущей солнечной батареи. Их поиск и покупка по адекватной стоимости – основная сложность в конструировании солнечной батареи. Существует несколько доступных вариантов:

  1. Извлечь полупроводниковые кристаллы из диодов и транзисторов, которые можно найти в старых радиоприемниках и телевизорах.
  2. Купить на eBay или AliExpress.
  3. Купить в отечественных магазинах, которые чаще всего просто перепродают товар из AliExpress и eBay.

Солнечные элементы

Первый способ может вообще не потребовать финансовых затрат, однако для более-менее мощной батареи нужно найти не один десяток диодов. Во втором варианте обязательно учтите стоимость доставки, которая может обойтись в несколько десятков долларов. Кроме того, чтобы совершать покупки в иностранных интернет-магазинах, нужно пройти процедуры регистрации и привязки банковской карты. Однако по отзывам, так всё равно обойдется дешевле, чем заказать батарею по месту (третий вариант).

Совет. В интернет-магазинах часто продаются целиком рабочие фотоэлектрические преобразователи, которые в процессе производства были отбракованы (т.н. B-тип). Стоимость их на порядок ниже, а эффективность такая же. Для сборки домашней солнечной панели сгодятся и разбитые элементы.

Прежде чем начать поиск солнечных элементов, определитесь с задачами, которые поставите перед батареей. Далее высчитайте необходимую мощность. Для этого сложите нагрузку приборов, которые запитаете от солнечной панели. Под эту величину и набирайте элементы.

Разновидности солнечных элементов

Фотоэлектрические преобразователи – это небольшие панельки со стороной от 38 до 156 мм. Для более-менее нормальной мощности вам понадобится не менее 35-50 элементов. Они могут быть как с припаянными проводниками, так и без них. Второй случай доставит больше хлопот с паяльником.

Панели очень хрупкие. Продавцы придумывают разные способы уберечь их от трещин и царапин во время доставки. Но даже такие меры не всегда спасают элементы. В процессе работы шанс повредить элементы еще больше: если их согнуть, они могут лопнуть, если сложить стопкой – поцарапать одна другую. Незначительные сколы не сильно повлияют на мощность.

На рынке есть два самых популярных типа фотоэлементов:

  • поликристаллические;
  • монокристаллические.

Поликристаллические имеют срок эксплуатации порядка 20 лет. Они достаточно эффективны в сложных погодных условиях. КПД – 7-9%. Монокристаллические преобразователи более долговечны (около 30 лет) и имеют больший КПД (13%). Однако они слишком чувствительны к плохой погоде: если солнце закрыто облаками или лучи падают не под прямым углом, эффективность существенно падает.

Виды солнечных элементов

Выбор каркаса и пайка элементов

Солнечная батарея представляет собой неглубокий короб. Лучше всего в домашней обстановке – фанерный или из ДСП, но можно и алюминиевый уголок. Он одновременно будет опорой и защитой для элементов. Для этих целей подойдёт, например, фанера 9,5 мм. Главное, чтобы бортик не затенял элементы. Можно для надёжности разделить им панель на две части.

Фотоэлектрические преобразователи обычно располагают на оргстекле или другой поверхности. Важно, чтобы она не пропускала ИК-спектр. Это необходимо для того, чтобы не нагревались сами фотоэлементы. Стекло, перед тем как расположить на нём преобразователи, нужно обезжирить. Паять можно до укладывания фотоэлементов или после.

Процесс пайки выглядит так:

  1. На проводники, которые будут паяться, предварительно нанесите флюс и припой.
  2. Солнечные элементы расположите на поверхности, оставляя зазор между ними около 5 мм.
  3. Припаяйте крайние детали к шинам — это более широкие проводники (они обычно присутствуют в наборах с фотоэлементами).
  4. Выведите «-» и «+». У большинства элементов лицевая сторона — это отрицательный полюс, а обратная — положительный.
  5. Выведите «среднюю точку», чтобы затем поставить шунтирующие диоды (диоды Шотке) для каждой половины панели – они не дадут батарее разряжаться ночью или в облачную погоду.

Герметизация элементов панели

Герметизация элементов и монтаж панели

Этот процесс – финальный этап создания солнечного источника энергии. Герметизация нужна, чтобы уменьшить негативное воздействие окружающей среды на элементы. Отличный герметик (его используют за границей) – компаунд, однако он стоит недешево. Поэтому для домашней панели подойдет и силиконовый, но довольно густой. Начните с фиксации системы в середине и по бокам, после этого залейте вещество в промежутки между элементами. На обратную сторону нанесите акриловый лак, смешанный с тем же силиконом.

Совет. Перед началом герметизации еще раз удостоверьтесь в хорошем качество пайки – протестируйте панель. Иначе потом внести изменения будет сложно.

Панель можно эксплуатировать такими способами:

  1. В электрическую цель включается инвертор, который будет преобразовывать постоянное напряжение от солнечной панели в переменное.
  2. Электрическая цель комплектуется аккумулятором (АКБ) и контроллером заряда АКБ. Они накапливают энергию от солнечной панели постоянно (в пределах вместимости АКБ), даже в тот момент, пока вы ею не пользуетесь.

Помните: вы всегда сможете нарастить количество элементов, расширив панель. Солнечная батарея будет максимально эффективной только на солнечной стороне дома. Предусмотрите возможность механического поворота и смены угла наклона, ведь солнце движется по небу, иногда его затягивают тучи. Также для эффективности важно, чтобы на устройство не налипал снег.

Изготовление солнечной панели своими руками: видео

Солнечная батарея на даче: фото



sandizain.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
