Где плюс у лампочки: как определить где плюс, где минус, различаются ли анод и катод (длинная и короткая ножки) диода smd и прочих визуально, обозначение на схеме

8 Июл

Содержание

Светодиод где плюс где минус

где плюс где минус у светодиода

При работе светодиоды способны пропускать электрический ток в определенном направлении. Если подключение выполнено инверсионно, электрический ток не проходит по цепи, а нужный электроприбор не включится. Объясняется это тем, что приборы по принципу устройства представляют собой диоды, и не все имеют способность светиться. Это говорит о том, что светодиод имеет полярность и функционирует при определенном направлении тока. В связи с этим для подключения важно правильно определить, где у светодиодов минус и плюс. Разберем несколько способов.

Визуально

Если у Вас в руках светодиод где плюс где минус вы не знаете, попробуйте сделать это визуально. Как визуально определить светодиодную полярность? Достаточно просто.
У нового светодиода два вывода, один должен быть короче. Короткий вывод — это катод. Запомнить легко: «короткий» — "катод", оба слова на «к». Плюс находится там, где длинный вывод. Если имеем дело с использованным светодиодом, ножки которого согнуты, задача усложняется.

Тогда вглядываемся в корпус, где находится самый важный элемент — кристаллик. Он лежит на крошечной подставке, чашечке. Вывод с подставки — катод, с его стороны располагается срез или засечка.
НО данный способ не всегда применим. Многие производители сегодня при производстве не соблюдают стандарты, а ассортимент моделей поражает многообразием. Некоторые изготовители отмечают катоды точкой или линией зеленого цвета, либо проставляют знаки «-» и «+». Если же внешних опознавательных признаков нет, нужно провести электротестирование.

Источник питания в помощь

Второй способ определить светодиодную полярность — подключить его к источнику питания. Главное, правильно подобрать источник питания с напряжением, чтобы оно не превышало максимальный уровень напряжения светодиода, иначе он перегорит или испортится. Элементы соединяются так: к " +" подключается "—", к "—" подключается "+".

Мультиметр

Если вышеописанные способы не дали результатов, используйте мультиметр. Чтобы мультиметром определить полярность светодиода потребует максимум минута. Сначала нужно выбрать на оборудовании режим измерения уровня сопротивления, а затем прикоснуться специальными щипцами к светодиодным контактам. Черный провод идет к «-», а красный к «+». Не нужно касаться слишком долго, 20-30 секунд хватит. Если включение было выполнено напрямую (« + » к « + », а « — » к « —»), на мультиметре отображается показатель в области 1,7 кило Ом. Если включение обратное — на приборе не отображаются измерения..

Измерять в режиме диода несколько легче: при подсоединении напрямую, загорится лампочка. Этот режим подходит для зеленых и красных лампочек, а вот белые и синие лампочки рассчитаны на ток с напряжением более 3 В. По этой причине при подключении лампочек синего и белого цвета, они могут засветиться и при правильной полярности.
В данном случае используется режим измерения характеристик транзисторов. Светодиод вставляется в пазы колодки, снизу мультиметра. Применяется часть PNP: одна ножка диода вставляется в разъем «Е» - эмиттер, а вторая в «С» - коллектор. Лампочка светится когда, к коллектору подсоединили катод.
Таким образом, определение полярности не представляет особой сложности.

Определяем полярность светодиода. Где плюс и минус у LED

Любой любитель самоделок и электроники используют диоды в качестве индикаторов, или в качестве световых эффектов и освещения. Чтобы Led прибор светился, нужно его правильно подключить. Вам уже известно, что диод проводит ток только в одну сторону. Поэтому прежде чем паять, нужно определить где анод и катод у светодиода.

Вы можете встретить два обозначения LED на принципиальной электрической схеме.

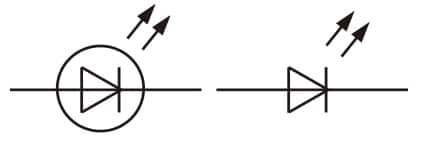

Обозначение светодиодов на электрической схеме

Треугольная половина обозначения – анод, а вертикальная линия – катод. Две стрелки обозначают то, что диод излучает свет. Итак, на схеме указывается анод и катод диода, как найти его на реальном элементе?

Цоколевка 5мм диодов

Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов.

Катод и анод на маломощном диоде

На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.

Обратите внимание на колбу. В ней видно две детали – это небольшой металлический анод, и широкая деталь похожая на чашу – это катод. Плюс подключается к аноду, а минус к катоду.

Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку. Плюс всегда длиннее минуса!

Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр.

Как определить анод и катод у диодов 1Вт и более

В фонариках и прожекторах 5мм образцы используются всё реже, на их смену пришли мощные элементы мощностью от 1 ватта или SMD. Чтобы понять где плюс и минус на мощном светодиоде, нужно внимательно посмотреть на элемент со всех сторон.

Распиновка мощных светодиодов

Самые распространённые модели в таком корпусе имеют мощность от 0,5 ватт. На рисунке красным обведена пометка о полярности. В данном случае значком «плюс» помечен анод у светодиода 1Вт.

Как узнать полярность SMD?

SMD активно применяются практических в любой технике:

  • Лампочки;
  • светодиодные ленты;
  • фонарики;
  • индикация чего-либо.

Их внутренностей разглядеть не получится, поэтому нужно либо использовать приборы для проверки, либо полагаться на корпус светодиода.

Например, на корпусе SMD 5050 есть метка на углу в виде среза. Все выводы, расположенные со стороны метки – это катоды. В его корпусе расположено три кристалла, это нужно для достижения высокой яркости свечения.

smd5050 отметка полярности

Подобное обозначение у SMD 3528 тоже указывает на катод, взгляните на эту фотографию светодиодной ленты.

Полярность SMD на led ленте

Маркировка выводов SMD 5630 аналогична – срез указывает на катод. Его можно распознать еще и по тому, что теплоотвод на нижней части корпуса смещён к аноду.

Определение распиновки по теплоотводящей подложке

Как определить плюс на маленьком SMD?

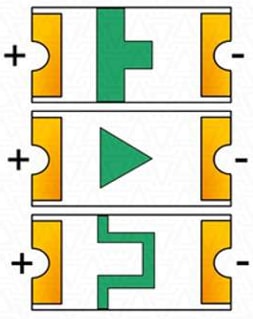

В отдельных случаях (SMD 1206) можно встретить еще один способ обозначения полярности светодиодов: с помощью треугольника, П-образной или Т-образной пиктограммы на поверхности диода.

Выступ или сторона, на которую указывает треугольник, является направлением протекания тока, а вывод расположенный там – катодом.

Определение полярности на SMD 1206

Определяем полярность мультиметром

При замене диодов на новые, вы можете определить плюс и минус питания вашего прибора по плате.

Светодиоды в прожекторах и лампах обычно распаяны на алюминиевой пластине, поверх которой нанесён диэлектрик и токоведущие дорожки. Сверху она обычно имеет белое покрытие, на нём часто указана информация о характеристиках источника питания, иногда и распиновка.

Но как узнать полярность светодиода в лампочке или матрице если на плате нет сведений?

Маркировка на плате

Например, на этой плате указаны полюса каждого из светодиодов и их наименование – 5630.

Чтобы проверить на исправность и определить плюс и минус светодиода воспользуемся мультиметром. Черный щуп подключаем в минус, com или гнездо со знаком заземления. Обозначение может отличаться в зависимости от модели мультиметра.

Далее выбираем режим Омметра или режим проверки диодов. Затем подключаем поочередно щупы мультиметра к выводам диода сначала в одном порядке, а потом наоборот. Когда на экране появятся хоть какие-то значения, или диод загорится – значит полярность правильная. На режиме проверки диодов значения равны 500-1200мВ.

Определение полярности мультиметром

В режиме измерения значения будут подобными тем, что на рисунке. Единица в крайнем левом разряде обозначает превышение предела, либо бесконечность.

Другие способы определения полярности

Самый простой вариант для определения где плюс у светодиода – это батарейки с материнской платы, типоразмера CR2032.

Её напряжение порядка 3-х вольт, чего вполне хватит чтобы зажечь диод. Подключите светодиод, в зависимости от его свечения вы определите расположение его выводов. Таким образом можно проверить любой диод. Однако это не очень удобно.

Определение полярности с помощью батарейки

Можно собрать простейший пробник для светодиодов, и не только определять их полярность, но и рабочее напряжение.

Схема пробникаСхема самодельного пробника

При правильном подключении светодиода через него будет протекать ток порядка 5-6 миллиампер, что безопасно для любого светодиода. Вольтметр покажет падение напряжения на светодиоде при таком токе. Если полярность светодиода и пробника совпадёт – он засветится, и вы определите цоколевку.

Знать рабочее напряжение нужно, так как оно отличается в зависимости от типа светодиода и его цвета (красный берет на себя менее 2-х вольт).

И последний способ изображен на фото ниже.

Определение полярности в режиме Hfe

Включите на тестере режим Hfe, вставьте светодиод в разъём для проверки транзисторов, в область помеченной как PNP, в отверстия E и C, длинной ножкой в E. Так можно проверить работоспособность светодиода и его распиновку.

Если светодиод выполнен в другом виде, например, smd 5050, вы можете воспользоваться этим способом просто – вставьте в E и C обычные швейные иглы, и прикоснитесь к ним контактами светодиода.

Любому любителю электроники, да и самоделок вообще нужно знать, как определить полярность светодиода и способы их проверки.

Будьте внимательны при выборе элементов вашей схемы. В лучшем случае они просто быстрее выйдут из строя, а в худшем – мгновенно вспыхнут синем пламенем.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

где находится плюс и минус, порядок и инструменты для определения

Содержание статьи:

Для устройства точечного освещения мастера часто используют светодиоды. Эти маленькие лампочки при минимальном потреблении электроэнергии способны выдавать хорошую производительность. К тому же служат гораздо дольше обычных ламп накаливания. Но при монтаже цепи освещения важно учитывать полярность светодиода. Иначе он просто не сработает на подаваемый ток или быстро выйдет из строя.

Подробно о полярностях светодиодных ламп

Несоблюдение полярности и неправильное включение может привести к поломке светодиода

Работают такие маленькие точки освещения по принципу протекания через них тока только в прямом направлении. От этого возникает оптическое излучение лампочки. Если полярности не соблюсти при подключении, ток не сможет проложить себе прямой путь по цепи. Соответственно, прибор освещения не заработает.

Таким образом, перед установкой светодиода мастер должен узнать расположение его катода и анода («+» и «—»). Сделать это не сложно, зная определенные принципы визуальной оценки лампочки или работы электроприборов в сочетании с ЛЕД-элементом.

Способы выявления полярности

Определение полярности светодиода по внешнему виду

Выделяют несколько основных методов, по которым можно выяснить, где плюс у светодиода, а где минус. Самый простой способ — визуальный осмотр элемента и определение полярностей по внешнему виду.

Для новых LED-элементов характерной чертой является длина ножек. Анод (плюс) всегда будет длиннее катода (минуса). Как памятка мастеру — первая литера «К» от слова «катод» означает «короткий». Можно оценить визуально и колбу лампочки. Если она хорошо просматривается, мастер увидит так называемую «чашечку». В ней расположен кристаллик. Это и есть катод.

Нелишне обратить внимание и на ободок LED-детали. Многие производители предпочитают проставлять специальную маркировку-обозначение напротив катода. Она может выглядеть как засечка (риска), маленький срез или точка. Не увидеть их сложно.

Новый вариант маркировки светодиодов — значки «+» и «-» на цоколе. Таким образом производитель облегчает мастеру работу, помогает определять полярности. Иногда возможна маркировка зеленой линией напротив плюса.

Использование мультиметра

Определение полярности светодиода при помощи мультиметра

Если определить светодиод – анод/катод – визуально не получается, можно использовать специальное оборудование. Таковым является мультиметр. Вся процедура проверки займет не более минуты. Действуют таким образом:

  • На аппарате устанавливают режим измерения сопротивления.
  • Щупы мультиметра аккуратно соединяют с ножками LED-лампочки. Предположительный плюс ставят к красному проводку. Минус — к черному. При этом касание делают кратковременным.
  • Если контакты установлены правильно, аппарат покажет сопротивление, близкое к 1,7 кОм. При неправильном подключении ничего не произойдет.

Мультиметр можно эксплуатировать и в режиме проверки диодов. Здесь при правильном соблюдении полярностей лампочка даст свет. Особенно хорошо такая рекомендация работает с диодами зеленого и красного цветов. Белые и синие требуют напряжения более 3В, поэтому даже при правильном подключении могут не засветиться.

Чтобы проверить элементы этих колеров через мультиметр, можно применить режим определения характеристик транзистора. Он есть на всех современных моделях приборов. Здесь действуют так:

  • Выставляют нужный режим.
  • Лампочку ножками вставляют в специальные пазы С (коллектор) и Е (эмиттер). Они предназначены для транзистора в нижней части устройства.

Если минус светодиода подключен к коллектору, лампочка даст свет.

Метод подачи напряжения

Определение полярности светодиода методом подачи напряжения

Чтобы определить полярности светодиода, можно использовать для этого источники напряжения (аккумуляторная батарейка). Но лучше всего применить лабораторный блок питания с наличием плавной регулировки напряжения, а также вольтметр постоянного тока.

Действуют таким образом:

  • ЛЕД-лампочку подключают к источнику питания и медленно поднимают напряжение.
  • Если полярности элемента соблюдены правильно, светодиод даст колер.
  • Если при достижении 3-4 В лампочка так и не засветится, плюс и минус подключены неверно.

При срабатывании лампочки не нужно продолжать увеличивать напряжение. Элемент от таких экспериментов просто сгорит.

Если у мастера нет блока питания или батареи на 5-12 В, можно последовательно соединить между собой несколько элементов по 1,5 В. Пригодятся здесь аккумулятор от мобильного телефона или авто. Но стоит помнить: при подключении LED-элементов к мощным устройствам рекомендуется параллельно применять токоограничивающий резистор.

Определение полярности с помощью техдокументации

Если светодиод только что купленный, к нему прилагается техническая документация от производителя. Здесь указаны основные данные о лампочках:

  • масса;
  • цоколевка светодиодов;
  • габариты;
  • электрические параметры:
  • иногда распиновка (схема подключения).

При покупке элементов в розницу можно попросить продавца дать ознакомиться с информацией, чтобы не мучиться дома и не искать, где у светодиодов плюс и минус. По бумагам делается соответствующий вывод.

Когда требуется определение полярностей LED-лампочек

Применение светодиодов в декорировании улицы

Маленькие светодиоды широко применяются в различных областях, связанных с освещением и индикацией:

  • уличное освещение: рекламные вывески, парковые подсветки;
  • бытовые элементы искусственного света: освещение рабочих панелей, периметра подвесного потолка, встроенной мебели и др.;
  • индикация электроприборов режимов вкл./выкл.: самодельные умные розетки и т.д.;
  • детские игрушки;
  • пульты ДУ и многое другое.

При выходе из строя лампочки мастер прибегает к её замене. При этом требуется определить анод и катод светодиода. В противном случае элемент просто не выдаст освещения.

На различных форумах есть информация о том, что нет смысла искать, где светодиод «прячет» плюс и минус. Нередки суждения, что лампочку можно подключать без соблюдения полярностей. Здесь есть нюансы. Даже если мастеру повезет и элемент даст свет, в конечном счете это приведет к таким последствиям:

  • Ресурс работы неправильно подключенной лампочки, заявленный производителем, сократится в разы. К примеру, при гарантированном режиме 45000 часов светодиод отработает в два раза меньше.
  • Производительность (интенсивность, яркость света) снизится в разы от той, которая должна быть. В общей цепи это будет видно невооруженным глазом.

Подобные игры с полярностями и вероятность работы диодного элемента напрямую зависят от характеристик конкретного полупроводника и напряжения пробоя.

Средняя продолжительность LED-лампочек составляет 10 лет. При их влагозащите IP67 и более элементы можно смело использовать при устройстве уличного освещения. Чтобы светодиоды работали заявленный срок, стоит принципиально соблюдать полярности при их подключении и определяться с ними до проведения ремонтных работ, а не после.

как определить где плюс и минус, анод и катод, лучшие способы

Область использования светодиодов обширна. Любой элемент в своей конструкции имеет 2 выхода – катод и анод. Подключать его следует правильно, поэтому необходимо знать полярность светодиода.

Схема светодиода

Общие сведения о полярности светодиода и почему это важно

Чтобы диод светился, ток должен в нем двигаться по прямой, а это невозможно, если прибор будет установлен без учета катода и анода. Светодиод относится к полупроводниковым оптическим приборам, пропускающим ток только в прямом направлении.

Читайте также: Как отремонтировать энергосберегающую лампу своими руками.

Как определить, где плюс и минус

Практически невозможно выявить полярность диода визуально. Если ошибиться, то схема не будет работать. Расположение полюсов у диода может определяться такими способами:

  • визуально;
  • с помощью мультиметра;
  • по технической документации;
  • путем монтажа по простой схеме.

Определяем зрительно

Чтобы точно отличать катод от анода, производитель диодных лампочек стал делать катодный контакт короче анодного. Также возле катода имеется маленькая буква «к». Но понять, где что, по длине проволочек возможно только в новых диодах, в старых, уже использованных, деталях проволочки могут быть обломаны. Некоторые производители возле катода ставят точку. Если пустить ток обратно, произойдет пробой и аппарат придется выбросить.

У диодов в корпусе SMD также можно определить расположение катода и анода. У них имеется скос угла, значит, расположенный выход является минусовым.

Удобно определять полярность у диодов цилиндрической формы. Это можно сделать по таким признакам. В корпусе имеются электроды с разной площадью. У катода величина электрода намного больше, чем у анода. Выход с большим электродом минусовой.

Легче всего полярность определяется у мощных диодов. Они большие и на их корпус легко можно нанести плюс и минус.

Читайте также: Почему энергосберегающая лампочка мигает при выключенном/включенном свете: основные причины.

Используем мультиметр

Более надежный способ – провести тест с помощью мультиметра. В приборе выбирается режим работы «омметр». Теперь мультиметр может измерять уровень сопротивления. Прибор имеет 2 ножки, их необходимо поднести к плюсу и минусу. Черный соприкасается с минусом, красный – с плюсом.

Если контакты диода определены правильно, то прибор покажет 1,7 кОм. При ошибке прибор выдаст показатель намного выше. Если сопротивление будет меньше, чем 1,7, то диод испорчен и его необходимо заменить. В некоторых таксировщиках есть специальный режим, позволяющий проверять светодиоды. Данный способ проверки срабатывает только с красными и зелеными диодами.

Синие и белые отреагируют, только если подать на них напряжение в 3 вольта. Тестировать эти лампочки можно только с помощью специальных мультиметров типа DT830.

Интересное видео по теме:

Путем подачи питания

В тех случаях, когда у вас отсутствует мультиметр, плюс и минус у светодиода выявляют простым, но не менее действенным способом. Для теста нужны батарейка и резистор. Батарейку можно заменить аккумулятором. Резистор в данном случае будет защищать элемент от пробоя. Некоторые умельцы используют специальную панельку, ее предназначение состоит в том, чтобы проверять исправность транзисторов.

В ситуации, когда ни на глаз, ни мультиметром нельзя определить анод и катод диода, прибегают к еще одному методу. Диод подключают кратковременно в электрическую схему. Затем все просто. Если лампочка загорелась, то выходы определены правильно, если нет – все останется без изменений.

По технической документации

На многих схемах светодиод рисуют как кружок с треугольником внутри, причем катод отображается как минус, анод обозначают плюсом. В схемах обязательно обозначаются все выводы для того, чтобы тот, кто будет собирать данную схему, знал, как диод подключать к цепи.

Определение полярности светодиода по техническим документам всегда просто, но не всегда на руках они есть. Особенно когда данные изделия приобретаются пользователями через магазины. Но есть еще один способ, для этого необходимо знать номер светодиода. В интернете много информации не только по устройству диодов. Там имеются подробные схемы и чертежи с обозначением всех параметров. В этих схемах будет обязательно указано расположение диодов.

Светодиод на столе

Что еще важно знать

Некоторые диодные лампочки подвержены влиянию статического электричества. Все они нуждаются в защите. Тестирование изделия должно происходить быстро, при касании мультиметром выходов в течение продолжительного времени произойдет пробой.

Если все правильно делать и соблюдать правила обращения со светодиодом, можно продлить время службы детали.

В заключение

Каждый из методов тестирования светодиодов имеет свои достоинства и недостатки. Тот, кто решил заниматься радиодеталями, должен уметь определять полярность всеми способами. На практике выбор того или иного способа тестирования зависит от условий и возможностей радиолюбителя. Главное – быть осторожным.

Как определить полярность, не имея приборов

Как определить полярность неизвестного вам источника питания? Давайте предположим, что вам  в руки попался какой-нибудь блок питания постоянного напряжения, батарейка или аккумулятор. Но… на нем не обозначено, где плюс, а где минус. Да, дело быстро решается мультиметром, но что делать, если у вас его нет под рукой? Спокойно. Есть три проверенных рабочих способа.

Определяем полярность с помощью воды

Думаю, это самый простой способ определения полярности. Первым делом наливаем водичку в какую-нибудь емкость. Желательно не металлическую. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. На минусовом выводе начнут выделяться пузырьки водорода. Начинается электролиз воды.

Как определить полярность с помощью сырого картофеля

Берем сырую картофелину и разрезаем ее пополам.

Втыкаем в нее два наших провода от неизвестного источника постоянного тока и  ждем 5-10 мин.

Около плюсового вывода на картошке образуется светло-зеленый цвет.



Как определить полярность с помощью компьютерного вентилятора

Берем вентилятор от компьютера. Он имеет два вывода, а иногда даже три. Третий может быть желтый провод – датчик оборотов. Но его мы все равно использовать не будем. Нас волнуют только два провода – это красный и черный. Если на красном проводе будет плюс, а на черном –  минус, то вентилятор у нас будет вращаться

Если же не угадали, то лопасти будут стоять на месте.

Вентилятор используем, если известно, что напряжение источника питания от 3 и до 20 Вольт. Подавать на вентилятор напряжение более 20 Вольт чревато для него летальным исходом.

Где у лампочки плюс и минус 12в

Официальное обсуждение вопроса где плюс и минус у автомобильной лампочки, ответы семи пользователей имеются на сайте. Инструкции и видео ответ имеется.

Качество видео: TVRip

Видео загружено админу от пользователя Аверкий: для срочного просмотра на портале.

Чтобы дать правильный ответ на вопрос нужно посмотреть видео. После просмотра вам не потребуется обращаться за помощью к специалистам. Подробные инструкции помогут вам решить ваши проблемы. Приятного просмотра.

Юмор в теме: – Учитель, как Вы познали нирвану?- Скачал и послушал.

Лампа накаливания представляет собой типичный тепловой и световой излучатель – обычная, вакуумная колба, с вольфрамовой спиралью, которая под воздействием электричества раскаляется до высоких температур. Именно в результате этого накаливания лампа и выделяет и свет и тепло, при этом больше всего это излучение идет в инфракрасном излучении.

Говоря о преимуществах и недостатках ламп накаливания, следует отметить что все зависит от правильности ее выбора, а также в каких именно условиях идет ее эксплуатация. Если все нормально – лампа прослужит порядка 1 000 часов, но при перепадах электричества в сети – срок службы сокращается в несколько раз в меньшую сторону. Тем не менее, дабы сделать правильный выбор, стоит знать, какими преимуществами и недостатками обладает лампа накаливания.

Преимущества ламп накаливания

Положительными сторонами ламп накаливания есть следующие:

  • Лампа накаливания выпускается в массовом производстве, и потому недостатка в таком источнике света никогда нет – ее можно приобрести в любой торговой точке, подобрав с любой формой колбы и цоколя, под любой плафон и светильник.
  • Массовость производства и простая технология в итоге обуславливают ее доступную стоимость – она недорогая и даже если перегорит, замена не скажется на семейном бюджете. В особенности если речь идет о массовой закупке и замене.
  • Лампа накаливания характерна небольшими размерами и при этом ее запуск, сама работа не требует подключения специального пускорегулирующего аппарата.
  • Мгновенное зажигание и относительно невысокая чувствительность к перепадам электричества в сети и скачкам напряжения.
  • Такая лампа не имеет в себе токсических компонентов и потому не несет опасности ни домочадцам, ни окружающей среде в процессе эксплуатации и ее утилизации.
  • Лампа накаливания может работать от любого тока и источника его подачи, при этом ее изготавливают под самое разное напряжение, начиная от одной доли вольта и заканчивая сотней вольт.
  • При работе лампы накаливания на переменном токе ее свет не будет мерцать и это особенно важно для больших предприятий, с множеством аппаратуры и работающих агрегатов, потребляющих большое число энергии, тем самым, создавая перенапряжение.
  • Лампа накаливания не будет издавать неприятный гул, если работает от переменного тока.
  • Лампа накаливания излучает непрерывный спектр свечения и весьма устойчива электромагнитным импульсам, как в сети, так и извне.
  • Прекрасно переносит как низкие, так и высокие температуры окружающей среды, – ее можно монтировать для освещения, как на улице, так и в не отапливаемых жилых и нежилых помещениях.
  • Помимо всего прочего лампа накаливания излучает теплый спектр света, в отличие от иных типов и видов осветительных ламп, когда свет может быть весьма резким и холодным.

Все это показывает, насколько выгодны лампы накаливания – недорогие и просты в установке и работе, выдерживают перепады в электричестве и внешних негативных факторов.

Недостатки ламп накаливания

При всех своих положительных характеристиках лампа накаливания имеет и ряд отрицательных моментов, которые стоит учитывать при выборе. К основным недостаткам такого вида ламп относят:

  • Такие лампы характерны низким процентом отдачи света в сравнении с современными моделями осветительных лампочек.
  • Небольшой срок службы – всего 1 000 часов, когда современные лампы могут работать и 5 000, а иногда и до 15 и 30 тысяч часов.
  • Колба самой лампочки достаточно хрупкая и чувствительна к даже самым небольшим по силе ударам и вибрациям.
  • Сильная зависимость отдачи света и эксплуатационного срока от напряжения, точнее сказать от его подачи и отсутствия перепадов электричества в сети.

Следующий минус лампы накаливания вытекает из указанного выше – чрезмерный нагрев более мощной лампы выставляет определенные требования к арматуре светильника. Так последняя должна быть достаточно термостойкой.

Показатель светового коэффициента полезного действия у лампы накаливания весьма мал – он составляет всего 4 %. Говоря проще – света мало, а потребляет электричества достаточно много.

К концу срока службы лампочки накаливания на 10-15 % снижается видимый световой поток – яркость света падает, а в самом световом потоке появляются желтые и красные частички спектра.

Лампа накаливания при работе создают определенное мерцание с высокой частотностью – это свечение достаточно неприятно для человеческого глаза, а также нервной системы, негативно действуя как световой раздражитель.

В итоге, подводя резюме, можно говорить, что лампа накаливания имеет как массу достоинств, так и массу недостатков – она есть во многих домах и квартирах, но ее постепенно заменяют новые виды и модели осветительных приборов.

Интересное видео о том, как работает лампа накаливания:

Для устройства точечного освещения мастера часто используют светодиоды. Эти маленькие лампочки при минимальном потреблении электроэнергии способны выдавать хорошую производительность. К тому же служат гораздо дольше обычных ламп накаливания. Но при монтаже цепи освещения важно учитывать полярность светодиода. Иначе он просто не сработает на подаваемый ток или быстро выйдет из строя.

Подробно о полярностях светодиодных ламп

Работают такие маленькие точки освещения по принципу протекания через них тока только в прямом направлении. От этого возникает оптическое излучение лампочки. Если полярности не соблюсти при подключении, ток не сможет проложить себе прямой путь по цепи. Соответственно, прибор освещения не заработает.

Таким образом, перед установкой светодиода мастер должен узнать расположение его катода и анода («+» и «—»). Сделать это не сложно, зная определенные принципы визуальной оценки лампочки или работы электроприборов в сочетании с ЛЕД-элементом.

Способы выявления полярности

Выделяют несколько основных методов, по которым можно выяснить, где плюс у светодиода, а где минус. Самый простой способ — визуальный осмотр элемента и определение полярностей по внешнему виду.

Для новых LED-элементов характерной чертой является длина ножек. Анод (плюс) всегда будет длиннее катода (минуса). Как памятка мастеру — первая литера «К» от слова «катод» означает «короткий». Можно оценить визуально и колбу лампочки. Если она хорошо просматривается, мастер увидит так называемую «чашечку». В ней расположен кристаллик. Это и есть катод.

Нелишне обратить внимание и на ободок LED-детали. Многие производители предпочитают проставлять специальную маркировку-обозначение напротив катода. Она может выглядеть как засечка (риска), маленький срез или точка. Не увидеть их сложно.

Новый вариант маркировки светодиодов — значки «+» и «-» на цоколе. Таким образом производитель облегчает мастеру работу, помогает определять полярности. Иногда возможна маркировка зеленой линией напротив плюса.

Использование мультиметра

Если определить светодиод – анод/катод – визуально не получается, можно использовать специальное оборудование. Таковым является мультиметр. Вся процедура проверки займет не более минуты. Действуют таким образом:

  • На аппарате устанавливают режим измерения сопротивления.
  • Щупы мультиметра аккуратно соединяют с ножками LED-лампочки. Предположительный плюс ставят к красному проводку. Минус — к черному. При этом касание делают кратковременным.
  • Если контакты установлены правильно, аппарат покажет сопротивление, близкое к 1,7 кОм. При неправильном подключении ничего не произойдет.

Мультиметр можно эксплуатировать и в режиме проверки диодов. Здесь при правильном соблюдении полярностей лампочка даст свет. Особенно хорошо такая рекомендация работает с диодами зеленого и красного цветов. Белые и синие требуют напряжения более 3В, поэтому даже при правильном подключении могут не засветиться.

Чтобы проверить элементы этих колеров через мультиметр, можно применить режим определения характеристик транзистора. Он есть на всех современных моделях приборов. Здесь действуют так:

  • Выставляют нужный режим.
  • Лампочку ножками вставляют в специальные пазы С (коллектор) и Е (эмиттер). Они предназначены для транзистора в нижней части устройства.

Если минус светодиода подключен к коллектору, лампочка даст свет.

Метод подачи напряжения

Чтобы определить полярности светодиода, можно использовать для этого источники напряжения (аккумуляторная батарейка). Но лучше всего применить лабораторный блок питания с наличием плавной регулировки напряжения, а также вольтметр постоянного тока.

Действуют таким образом:

  • ЛЕД-лампочку подключают к источнику питания и медленно поднимают напряжение.
  • Если полярности элемента соблюдены правильно, светодиод даст колер.
  • Если при достижении 3-4 В лампочка так и не засветится, плюс и минус подключены неверно.

При срабатывании лампочки не нужно продолжать увеличивать напряжение. Элемент от таких экспериментов просто сгорит.

Если у мастера нет блока питания или батареи на 5-12 В, можно последовательно соединить между собой несколько элементов по 1,5 В. Пригодятся здесь аккумулятор от мобильного телефона или авто. Но стоит помнить: при подключении LED-элементов к мощным устройствам рекомендуется параллельно применять токоограничивающий резистор.

Определение полярности с помощью техдокументации

Если светодиод только что купленный, к нему прилагается техническая документация от производителя. Здесь указаны основные данные о лампочках:

  • масса;
  • цоколевка светодиодов;
  • габариты;
  • электрические параметры:
  • иногда распиновка (схема подключения).

При покупке элементов в розницу можно попросить продавца дать ознакомиться с информацией, чтобы не мучиться дома и не искать, где у светодиодов плюс и минус. По бумагам делается соответствующий вывод.

Когда требуется определение полярностей LED-лампочек

Маленькие светодиоды широко применяются в различных областях, связанных с освещением и индикацией:

  • уличное освещение: рекламные вывески, парковые подсветки;
  • бытовые элементы искусственного света: освещение рабочих панелей, периметра подвесного потолка, встроенной мебели и др.;
  • индикация электроприборов режимов вкл./выкл.: самодельные умные розетки и т.д.;
  • детские игрушки;
  • пульты ДУ и многое другое.

На различных форумах есть информация о том, что нет смысла искать, где светодиод «прячет» плюс и минус. Нередки суждения, что лампочку можно подключать без соблюдения полярностей. Здесь есть нюансы. Даже если мастеру повезет и элемент даст свет, в конечном счете это приведет к таким последствиям:

  • Ресурс работы неправильно подключенной лампочки, заявленный производителем, сократится в разы. К примеру, при гарантированном режиме 45000 часов светодиод отработает в два раза меньше.
  • Производительность (интенсивность, яркость света) снизится в разы от той, которая должна быть. В общей цепи это будет видно невооруженным глазом.

Подобные игры с полярностями и вероятность работы диодного элемента напрямую зависят от характеристик конкретного полупроводника и напряжения пробоя.

Средняя продолжительность LED-лампочек составляет 10 лет. При их влагозащите IP67 и более элементы можно смело использовать при устройстве уличного освещения. Чтобы светодиоды работали заявленный срок, стоит принципиально соблюдать полярности при их подключении и определяться с ними до проведения ремонтных работ, а не после.

как определить где плюс, а где минус?

Известно, что светодиод в рабочем состоянии пропускает ток только в одном направлении. Если его подключить инверсионно, то постоянный ток через цепь не пройдет, и прибор не засветится. Происходит это потому, что по своей сущности прибор является диодом, просто не каждый диод способен светиться. Получается, что существует полярность светодиода, то есть он чувствует направление движения тока и работает только при определенном его направлении.
Определить полярность прибора по схеме не составит труда. Светодиод обозначают треугольником в кружке. Треугольник упирается всегда в катод (знак «−», поперечная черточка, минус), положительный анод находится с противоположной стороны.
светодиод где плюс где минусНо как определить полярность, если вы держите в руках сам прибор? Вот перед вами маленькая лампочка с двумя выводами-проводками. К какому проводку подключать плюс источника, а к какому минус, чтобы схема заработала? Как правильно установить сопротивление где плюс?

Определяем зрительно

Первый способ – визуальный. Предположим, вам необходимо определить полярность абсолютно нового светодиода с двумя выводами. Посмотрите на его ножки, то есть выводы. Один из них будет короче другого. Это и есть катод. Запомнить, что это катод можно по слову «короткий», поскольку оба слова начинаются на буквы «к». Плюс будет соответствовать тому выводу, который длиннее. Иногда, правда, на глаз определить полярность сложновато, особенно когда ножки согнуты или поменяли свои размеры в результате предыдущего монтажа.

Глядя в прозрачный корпус, можно увидеть сам кристаллик. Он расположен как будто в маленькой чашечке на подставке. Вывод этой подставки и будет катодом. Со стороны катода также можно увидеть небольшую засечку, как бы срез.

Но не всегда эти особенности заметны у светодиода, поскольку некоторые производители отходят от стандартов. К тому же есть много моделей, изготовленных по другому принципу. На сложных конструкциях сегодня производитель ставит значки «+» и «−», делают отметку катода точкой или зеленой линией, чтобы все было предельно понятно. Но если таких отметок нет по каким-то причинам, то на помощь приходит электрическое тестирование.

Применяем источник питания

Более эффективный способ определить полярность – подключить светодиод к источнику питания. Внимание! Выбирать надо источник, напряжение которого не превышает допустимое напряжение светодиода. Можно соорудить самодельный тестер, используя обычную батарейку и резистор. Это требование связано с тем, что при обратном подключении светодиод может перегореть или ухудшить свои световые характеристики.

светодиоды

Некоторые говорят, что подключали светодиод и так и сяк, и он от этого не портился. Но все дело в предельном значении обратного напряжения. К тому же, лампочка может сразу и не погаснуть, но срок ее работы уменьшится, и тогда ваш светодиод проработает не 30-50 тысяч часов, как указано в его характеристиках, а в несколько раз меньше.

Если мощности элемента питания для светодиода не хватает, и прибор не светится, как вы его не подключаете, то можно соединить несколько элементов в батарею. Напоминаем, сто элементы соединяются последовательно плюс к минусу, а минус к плюсу.

Применение мультиметра

Существуют прибор, который называется мультиметром. Его с успехом можно использовать, чтобы узнать, куда подключать плюс, а куда минус. На это уходит ровным счетом одна минута. В мультиметре выбирают режим измерения сопротивления и прикасаются щупами к контактам светодиода. Красный провод указывает на подключение к плюсу, а черный – к минусу. Желательно, чтобы касание было кратковременным. При обратном включении прибор ничего не покажет, а при прямом включении (плюс к плюсу, а минус к минусу) прибор покажет значение в районе 1,7 кОм.

Можно также включать мультиметр на режим проверки диода. В этом случае при прямом включении светодиодная лампочка будет светиться.

диод вставленный в пазы колодки для транзисторов мультиметраДанный способ самый эффективный для лампочек, излучающих красный и зеленый свет. Светодиод, дающий синий или белый свет рассчитан на напряжение, большее 3 вольт, поэтому не всегда при подключении к мультиметру он будет светиться даже при правильной полярности. Из этой ситуации можно легко выйти, если использовать режим определения характеристик транзисторов. На современных моделях, таких как DT830 или 831, он присутствует.

Диод вставляют в пазы специальной колодки для транзисторов, которая обычно расположена в нижней части прибора. Используется часть PNP (как для транзисторов соответствующей структуры). Одну ножку светодиода засовывают в разъем С, который соответствует коллектору, вторую ножку – в разъем Е, соответствующий эмиттеру. Лампочка засветится, если катод (минус), будет подключен к коллектору. Таким образом, полярность определена.

FAQS - Часто задаваемые вопросы

В компании Batteries Plus Bulbs мы ценим возможность служить вам. Мы хотим, чтобы вы доверяли Plus ® , что означает предоставление вам большего, чем просто продукты. Это означает предоставление вам ответов и решений. Ниже приведены ответы на некоторые распространенные вопросы, с которыми мы сталкиваемся.

Информация о компании

Политики

Могу ли я вернуть заказ? Лампы

Batteries Plus обеспечивают возврат исправных изделий в течение 14 дней с момента первоначальной покупки.Пожалуйста, ознакомьтесь с полной информацией о нашей политике возврата.

Моя учетная запись

Могу ли я изменить информацию своей учетной записи?

Войдите в свою учетную запись, используя адрес электронной почты и пароль, чтобы просмотреть информацию о своей учетной записи, включая историю заказов, доставку и данные для выставления счетов. Некоторая информация учетной записи может быть отредактирована для точности.

Как мне сбросить пароль?

Если вы забыли свой пароль:

  • Нажмите кнопку «Войти» вверху страницы.
  • Нажмите "Забыли пароль?" ссылка
  • Выполните перечисленные шаги для сброса пароля

Чтобы сменить пароль:

  • Войдите в свой аккаунт
  • Нажмите ссылку «Ваша учетная запись» вверху страницы
  • .
  • Нажмите ссылку «Изменить пароль» в разделе «Настройки учетной записи»
  • .
Как отписаться от получения рекламных писем?

Войдите в свою учетную запись, чтобы обновить настройки связи, или нажмите ссылку «Отписаться» в нижней части бюллетеня / электронного письма.Если вы отмените подписку на маркетинговые или рекламные сообщения, вы продолжите получать транзакционные сообщения относительно любых заказов.

Заказ на BatteriesPlus.com

Какие есть варианты оплаты?

Мы принимаем Visa, MasterCard, Discover и American Express на BatteriesPlus.com с дополнительными вариантами оплаты в магазинах.

Сколько времени занимает выполнение моего заказа?

Заказы, выполненные через наш склад, будут отправлены в течение 24 часов с момента получения в рабочее время.Рабочие часы могут отличаться, но основаны на центральном времени, нерабочие дни, понедельник-пятница.

Вы грузите на международном уровне?

Заказы могут быть отправлены на адреса США в пределах 50 штатов. К сожалению, доставка UPS не может быть осуществлена ​​на почтовые ящики или адреса APO / FPO.

Получу ли я подтверждение заказа? Отслеживание информации? Чек?

Транзакционная информация будет отправлена ​​на адрес, указанный в вашей корзине.Будет отправлено подтверждение заказа, затем подтверждение доставки с данными отслеживания для UPS, а также упаковочный лист / квитанция на вашу покупку. Мы рекомендуем сохранять всю документацию в целях гарантии.

,

кто изобрел лампочку?

Хотя Томасу Эдисону обычно приписывают изобретение лампочки, известный американский изобретатель был не единственным, кто внес вклад в развитие этой революционной технологии. Многие другие известные фигуры также запомнились за их работу с электрическими батареями, лампами и создание первых ламп накаливания.

Ранние исследования и разработки

История лампочек начинается задолго до того, как Эдисон запатентовал первую коммерчески успешную лампочку в 1879 году.В 1800 году итальянский изобретатель Алессандро Вольта разработал первый практический метод генерации электричества - вольтовую кучу. Изготовленный из чередующихся дисков из цинка и меди - с вкраплениями слоев картона, пропитанных соленой водой - свая проводила электричество, когда медный провод был подключен с обоих концов. В то время как фактически предшественник современной батареи, светящийся медный провод Вольты также, как полагают, является одним из самых ранних проявлений лампы накаливания.

Вскоре после того, как Вольта представил свое открытие постоянного источника электричества Королевскому обществу в Лондоне, Хамфри Дэви, английский химик и изобретатель, создал первую в мире электрическую лампу, подключив вольтовые кучи к угольным электродам.Изобретение Дэви 1802 года было известно как электрическая дуговая лампа, названная в честь яркой дуги света, излучаемого между двумя углеродными стержнями.

Несмотря на то, что дуговая лампа Дэви, безусловно, была усовершенствованием автономных свай Volta, она все еще не была очень практичным источником освещения. Эта элементарная лампа быстро перегорела и была слишком яркой для использования дома или на работе. Но принципы дугового освещения Дейви использовались в течение 1800-х годов при разработке многих других электрических ламп и лампочек.

В 1840 году британский ученый Уоррен де ла Рю разработал эффективно сконструированную лампочку, в которой вместо меди использовалась спиральная платиновая нить, но высокая стоимость платины не позволила лампе стать коммерческим успехом. А в 1848 году англичанин Уильям Стэйт улучшил долговечность обычных дуговых ламп, разработав часовой механизм, который регулировал движение быстроразрушаемых углеродных стержней ламп. Но стоимость батарей, используемых для питания ламп Стейта, сдерживала коммерческие предприятия изобретателя.

Джозеф Свон против Томаса Эдисона

В 1850 году английский химик Джозеф Свон решил проблему рентабельности предыдущих изобретателей, и к 1860 году он разработал лампочку, в которой вместо нитей, сделанных из платины, использовались нити из карбонизированной бумаги. Свон получил патент в Соединенном Королевстве в 1878 году, а в феврале 1879 года он продемонстрировал рабочий светильник на лекции в Ньюкасле, Англия, по данным Смитсоновского института. Как и в предыдущих версиях лампочки, нити Лебедя помещали в вакуумную трубку, чтобы свести к минимуму воздействие кислорода и продлить срок их службы.К сожалению для Свона, вакуумные насосы его времени были неэффективны, как сейчас, и хотя его прототип хорошо работал для демонстрации, он был непрактичен при реальном использовании.

Эдисон понял, что проблема с дизайном Свона - нить накала. Тонкая нить с высоким электрическим сопротивлением сделает лампу практичной, потому что для ее свечения потребуется лишь небольшой ток. Он продемонстрировал свою лампочку в декабре 1879 года. Свон включил усовершенствование в свои лампочки и основал компанию по электрическому освещению в Англии.Эдисон подал в суд на нарушение патента, но патент Свона был серьезным требованием, по крайней мере, в Соединенном Королевстве, и два изобретателя в конечном итоге объединили свои усилия и создали Edison-Swan United, который стал одним из крупнейших в мире производителей лампочек, согласно Музей неестественной тайны.

Лебедь был не единственным конкурентом, с которым столкнулся Эдисон. В 1874 году канадские изобретатели Генри Вудворд и Мэтью Эванс подали патент на электрическую лампу с углеродными стержнями разных размеров, удерживаемыми между электродами в стеклянном цилиндре, заполненном азотом.Пара безуспешно пыталась коммерциализировать свои лампы, но в 1879 году в конце концов продала их патент Эдисону.

За успехом лампочки Эдисона в 1880 году была основана компания Edison Electric Illuminating Company из Нью-Йорка. финансовые взносы от JP Morgan и других богатых инвесторов того времени. Компания построила первые электростанции, которые будут питать электрическую систему и новые запатентованные лампы. Первая электростанция была открыта в сентябре 1882 года на Жемчужной улице в нижнем Манхэттене.

Другие изобретатели, такие как Уильям Сойер и Албон Мэн, бросили полотенце, объединив свою компанию с Edison's, чтобы сформировать General Electric, согласно Министерству энергетики США (DOE).

Первая практичная лампа накаливания

, где Эдисон преуспел и превзошел своих конкурентов в разработке практичной и недорогой лампочки, согласно DOE. Эдисон и его команда исследователей в лаборатории Эдисона в Менло-Парке, Нью-Джерси, протестировали более 3000 образцов ламп накаливания в период с 1878 по 1880 год.В ноябре 1879 года Эдисон подал патент на электрическую лампу с угольной нитью. В патенте перечислены несколько материалов, которые могут быть использованы для нити, в том числе хлопок, лен и дерево. В следующем году Эдисон провел в поисках идеальной нити для своей новой луковицы, протестировав более 6000 растений, чтобы определить, какой материал будет гореть дольше всего.

Через несколько месяцев после выдачи патента 1879 года Эдисон и его команда обнаружили, что карбонизированная бамбуковая нить может гореть более 1200 часов.Бамбук использовался для нитей в луковицах Эдисона, пока его не начали заменять более долговечными материалами в 1880-х и начале 1900-х годов. [Связано: Что такое самая длинная горящая лампочка?]

В 1882 году Льюис Ховард Латимер, один из исследователей Эдисона, запатентовал более эффективный способ производства углеродных нитей. И в 1903 году Уиллис Р. Уитни изобрел обработку для этих нитей, которая позволяла им гореть ярко, не затемняя внутренности их стеклянных колб.

Вольфрамовые нити

Уильям Дэвид Кулидж, американский физик из General Electric, усовершенствовал метод производства вольфрамовых нитей в 1910 году.Вольфрам, который имеет самую высокую температуру плавления среди всех химических элементов, был известен Эдисону как превосходный материал для ламп накаливания, но в конце 19-го века не было оборудования, необходимого для производства сверхтонкой вольфрамовой проволоки. Вольфрам по-прежнему является основным материалом, используемым в лампах накаливания.

светодиодные фонари

Светодиоды (светодиоды) теперь считаются будущим освещения из-за меньшего энергопотребления, более низкой месячной стоимости и более долгого срока службы, чем у традиционных ламп накаливания.

Ник Холоняк, американский ученый из General Electric, случайно изобрел красный светодиод, пытаясь создать лазер в начале 1960-х годов. Как и в случае других изобретателей, принцип, согласно которому некоторые полупроводники светились при подаче электрического тока, был известен с начала 1900-х годов, но Холоняк был первым, кто запатентовал его для использования в качестве осветительного прибора.

В течение нескольких лет желтые и зеленые светодиоды были добавлены к миксу и использовались в нескольких приложениях, включая световые индикаторы, дисплеи калькулятора и светофоры, согласно DOE.Синий светодиод был создан в начале 1990-х годов Исаму Акасаки, Хироши Амано и Шуджи Накамура, группой японских и американских ученых, за которые они получили Нобелевскую премию по физике 2014 года. Синий светодиод позволил ученым создавать белые светодиодные лампы, покрывая диоды люминофором.

Сегодня выбор освещения расширился, и люди могут выбирать различные типы лампочек, в том числе компактные люминесцентные (КЛЛ) лампы, нагревая газ, который производит ультрафиолетовый свет, и светодиодные лампочки.

Несколько осветительных компаний расширяют границы возможностей лампочек, включая Phillips и Stack. Phillips - одна из нескольких компаний, которые создали беспроводные лампочки, которыми можно управлять через приложение для смартфона. В Phillips Hue используется светодиодная технология, которую можно быстро включить, выключить или затемнить одним движением на экране смартфона, а также запрограммировать. Лампы Hue более высокого класса могут быть настроены на широкий диапазон цветов (всего около шестнадцати миллионов) и синхронизированы с музыкой, фильмами и видеоиграми.

Stack, созданный инженерами из Tesla и NASA, разработал интеллектуальную лампочку на основе светодиодной технологии с широким спектром функций. Он может автоматически воспринимать окружающее освещение и регулировать его по мере необходимости, он выключается и включается с помощью датчика движения, когда кто-то входит в комнату, может использоваться в качестве оповещения о пробуждении и даже регулирует цвет в течение дня, чтобы соответствовать естественным циркадным циклам человека и узоры естественного света. Лампочки также имеют встроенную программу обучения, которая адаптируется к данным, которые жители получают с течением времени.И все эти функции можно программировать или контролировать с любого смартфона или планшета. Предполагается, что интеллектуальные лампочки Stack могут потреблять примерно на шестьдесят процентов меньше энергии, чем обычные светодиодные лампочки, и работают в зависимости от модели от двадцати до тридцати тысяч часов (по сравнению с обычными светодиодными лампами от двадцати пяти до пятидесяти тысяч часов). в правильных корпусах).

Эти лампочки совместимы (или скоро будут) со многими вариантами превращения всего дома в умный дом, включая использование с Amazon Alexa, Google Home и Apple HomeKit.

Следите за Элизабет Палермо в Твиттере @techEpalermo, Facebook или Google+. Следуйте LiveScience @livescience. Мы также в Facebook и Google+.

Рэйчел Росс способствовала этой статье.

Дополнительные ресурсы

,

7 самых старых лампочек в мире

Принято считать, что в прошлом вещи, которые покупали люди, создавались так, чтобы работать долго. Независимо от того, правда ли это, зависит от того, кого вы спрашиваете, но большинство людей могут согласиться с тем, что срок службы лампочек в этом списке, кажется, подтверждает это убеждение.

Все лампочки в этом списке горят гораздо дольше, чем любые современные лампочки, хотя на самом деле никто не знает, как и почему эти лампочки так долго работали.Почти каждая лампочка в этом списке датируется началом 1900-х годов, и владелец одной лампочки утверждает, что она впервые была включена в конце 1800-х годов.

7. Электрическая лампочка Martin & Newby

Год включения: c.1930
Текущий возраст: сгорел в 2001 году в возрасте 71 года
Место: Ипсвич, Англия

Martin & Newby Light Bulb Martin & Newby Light Bulb Источник фото: centennialbulb.org

Лампочка в магазине электрооборудования Martin & Newby в Ипсвиче, Англия, была одной из самых длинных лампочек, которая горела до 2001 года.Лампа никогда не привлекала слишком много внимания, пока не погасла, и за эти годы она никогда не получала особого ухода, поскольку находилась в ванной комнате для персонала и регулярно включалась и выключалась.

Точный возраст лампочки был неизвестен, но электрики, пытаясь пролить свет на ее историю, считают, что она датируется еще в начале 1930-х годов. Брайан Стопер, менеджер отдела электрооборудования, который работал в цехе с 1952 года до его закрытия в 2004 году, сказал, что колба определенно была самой старой в здании.


6. «Луковица»

Год, в котором было произведено: c.1926 - 1929
Текущий возраст: От 88 до 91 года
Расположение: Мангум, Оклахома, США

The Bulb The Bulb фото источник: centennialbulb.org

В отличие от других лампочек в этом списке, одна из которых расположена на пожарной станции в Магнуме, Оклахома не получает слишком много внимания, и ее владельцы с удовольствием оставят это сокровище при себе.Лампочке, которая не имеет официального названия и просто называется «колба», около 90 лет.

Никто не знает точную дату, когда была установлена ​​лампа, но предположения колеблются между 1926 - 1929. Свет не имеет выключатель питания и жестко подключен непосредственно к электричеству станции. Нынешний начальник пожарной охраны станции говорит, что они будут продолжать следить за лампочкой, пока он отвечает, и следить за тем, чтобы она не погасла.


5. Лампа Gasnick

Год включения: 1912
Текущий возраст: неизвестно - в 2003 году лампе было 91 год, последний раз ее видели
Расположение: неизвестно - последний раз находился в Нью-Йорке, США.

Gasnick Light Bulb Gasnick Light Bulb Источник фото: Pixnio

История лампочки Джека Гасника начинается в 1981 году, когда он написал в известную колонку с советами Дорогой Эбби, в которой говорилось, что свет Столетия сгорел.

Гасник написал в Книгу рекордов Гиннеса в 1983 году, утверждая, что Столетний свет был мошенничеством и что его лампочка, которая, как сообщается, была включена в 1912 году, была самой старой в мире. Он сказал, что у него есть доказательства возраста его луковицы, но ничего не вышло из его стремления свергнуть Свет столетия. Никто не знает, что случилось с Гасником и его лампой, так как его магазин и весь полблок, на котором он стоял, были снесены в 2003 году.


4. Лампа Kongevognen

Год включения: 1908
Текущий возраст: 109 лет
Место нахождения: Trøndelag, Norway

4. Kongevognen Light Bulb 4. Kongevognen Light Bulb Источник фото: Wikipedia

(фото аналогичного вагона 1908 года; не удалось найти точное изображение лампочки или Kongevognen)

Хотя о лампочке, расположенной в «Конгевогнене» (фургоне короля) от железной дороги Thamshavnsbanen в Трёнделаге, Норвегия, известно немного, это еще одна ранняя лампочка, датируемая 1908 годом.

Лампа предположительно является одной из оригинальных ламп, заказанных Кристианом Темсом - норвежским архитектором, промышленником, бизнесменом и дипломом, наиболее известным по строительству первой электрической железной дороги в Норвегии - от фабрики Edison в США для использования в электрических железнодорожных вагонах. Сегодня вагон размещается в музее, и лампочка включается несколько раз в неделю.


3. Вечный свет

Год включения: 1908
Текущий возраст: 109 лет
Расположение: Форт-Уэрт, Техас, США

Eternal Light Eternal Light Источник фото: Atlas Obscura

Вечному свету в настоящее время 109 лет, и он был впервые включен 21 сентября 1908 года Барри Бёрком, сценической рукой в ​​Оперном театре Байерса.До того, как Вечный свет утратил в 1970-х годах звание к столетнему свету, это была самая старая в мире горящая лампочка, согласно Книге рекордов Гиннеса. В 1977 году, когда здание было предназначено для сноса, Джордж Дато спас лампочку, которая позаботилась о том, чтобы она никогда не гасла. В 1991 году музей Stockyards приобрел лампу у Dato и заключил ее в защитное стекло. Сегодня Вечный свет работает 24 часа в сутки и даже имеет свою страницу в Facebook.


2. Centennial Light

Год, в котором произошло: 1901
Текущий возраст: 116 лет
Расположение: Ливермор, Калифорния, США

Centennial Light Centennial Light Источник фото: Wikipedia

9000 Согласно Книге рекордов Гиннеса, столетний свет - самый продолжительный свет в мире.Лампа была впервые включена в 1901 году и в настоящее время ей 116 лет. Официальный сайт Centennial Light предоставляет доказательства его возраста и говорит, что его возраст был проверен инженерами GE. Впервые он был установлен в пожарную тележку для шлангов и в течение многих лет перемещался в различные пожарные части.

В 1976 году колба была перенесена на пожарную станцию ​​6 в 4550 Ист-Авеню, Ливермор, Калифорния, где она до сих пор остается и сегодня. В июне 2015 года Centennial Light отпраздновал 1 000 000 часов горения, и пожарная станция устроила вечеринку для местной общины.


1. Лампочка Ediswan

Год включения: 1883
Текущий возраст: 134 года
Расположение: Хейшем, Англия

Ediswan Light Bulb Ediswan Light Bulb Источник фото: BBC News

Несмотря на то, что лампочка Ediswan, принадлежащая Бет Крук, относительно неизвестна, особенно по сравнению с другими долговечными лампами в этом списке, Крук утверждает, что это самая старая все еще работающая лампочка в мире.В последний раз Крук давали интервью в 2013 году, когда она сказала, что лампе было 130 лет.

По словам Крука, колба восходит к 1883 году и впервые принадлежала Флоренс Крук и передавалась в семью Круков на протяжении многих лет. Лампочка была одной из первых, выпущенных на фабрике в Эдисване, в которой участвовали британский физик сэр Джозеф Свон и американский изобретатель Томас Эдисон.


.

История лампочки

Более 150 лет назад изобретатели начали работать над яркой идеей, которая оказала бы существенное влияние на то, как мы используем энергию в наших домах и офисах. Это изобретение изменило способ проектирования зданий, увеличило продолжительность среднего рабочего дня и дало толчок новым предприятиям. Это также привело к новым энергетическим прорывам - от электростанций и линий электропередач до бытовой техники и электродвигателей.

Как и все великие изобретения, лампочка не может быть приписана одному изобретателю.Это была серия небольших улучшений идей предыдущих изобретателей, которые привели к лампочкам, которые мы используем в наших домах сегодня.

лампы накаливания освещают путь

Задолго до того, как Томас Эдисон запатентовал - сначала в 1879 году, а затем год спустя в 1880 году - и начал коммерциализацию своей лампы накаливания, британские изобретатели демонстрировали, что электрический свет возможен с помощью дуговой лампы. В 1835 году был продемонстрирован первый постоянный электрический свет, и в течение следующих 40 лет ученые по всему миру работали над лампой накаливания, работая с нитью накала (той частью колбы, которая излучает свет при нагревании электрическим током) и атмосфера колбы (независимо от того, был ли воздух выпущен из колбы или он заполнен инертным газом, чтобы предотвратить окисление и выгорание нити).Эти ранние луковицы имели очень короткую продолжительность жизни, были слишком дороги, чтобы производить или использовали слишком много энергии.

Когда Эдисон и его исследователи из Menlo Park вышли на сцену освещения, они сосредоточились на улучшении нити накала - сначала тестирование углерода, затем платины, а затем, наконец, возврат к углеродной нити. К октябрю 1879 года команда Эдисона изготовила лампочку с карбонизированной нитью из хлопчатобумажной нити без покрытия, которая могла работать до 14,5 часов. Они продолжали экспериментировать с нитью накала, пока не остановились на одной из бамбука, которая дала лампам Эдисона срок службы до 1200 часов - эта нить стала стандартом для лампы Эдисона в течение следующих 10 лет.Эдисон также внес другие улучшения в лампочку, включая создание более качественного вакуумного насоса для полного удаления воздуха из лампочки и разработку винта Эдисона (который сейчас является стандартным патрубком для лампочек).

(Историческая сноска. Нельзя говорить об истории лампочки, не упоминая Уильяма Сойера и Албона Мана, который получил патент США на лампу накаливания, и Джозефа Свона, который запатентовал свою лампочку в Англии. спор о том, нарушают ли патенты Эдисона лампочки патенты этих других изобретателей.В конце концов американская светотехническая компания Edison объединилась с Thomson-Houston Electric Company - компанией, производящей лампы накаливания по патенту Sawyer-Man, - чтобы создать General Electric, а английская светотехническая компания Edison объединилась с компанией Джозефа Свона, чтобы сформировать Ediswan в Англии.)

Что делает вклад Эдисона в электрическое освещение настолько необычным, что он не остановился на улучшении лампы - он разработал целый набор изобретений, которые сделали использование ламп практичным.Эдисон смоделировал свою технологию освещения на существующей системе газового освещения. В 1882 году с виадуком Холборн в Лондоне он продемонстрировал, что электричество можно распределять от расположенного в центре генератора через ряд проводов и трубок (также называемых трубопроводами). Одновременно он сосредоточился на улучшении производства электроэнергии, разрабатывая первую коммерческую электроэнергетическую систему под названием Станция на Перл-стрит в нижнем Манхэттене. И чтобы отследить, сколько электроэнергии потреблял каждый покупатель, Эдисон разработал первый электросчетчик.

Пока Эдисон работал над всей системой освещения, другие изобретатели продолжали делать небольшие успехи, улучшая процесс производства ламп накаливания и эффективность колбы. Следующее большое изменение в лампе накаливания произошло с изобретением вольфрамовой нити европейскими изобретателями в 1904 году. Эти новые вольфрамовые нити накаливания прослужили дольше и имели более яркий свет по сравнению с угольными нитью накаливания. В 1913 году Ирвинг Лэнгмюр выяснил, что размещение внутри колбы инертного газа, такого как азот, удваивает его эффективность.Ученые продолжали вносить улучшения в течение следующих 40 лет, что позволило снизить стоимость и повысить эффективность лампы накаливания. Но к 1950-м годам исследователи все-таки только выяснили, как преобразовать около 10 процентов энергии, используемой лампой накаливания, в свет и начали фокусировать свою энергию на других световых решениях.

Энергетический дефицит привел к флуоресцентным прорывам

В 19 веке два немца - стеклодув Генрих Гайслер и врач Юлиус Плюккер - обнаружили, что они могут производить свет, удаляя почти весь воздух из длинной стеклянной трубки и пропуская электрический сквозь него - изобретение, которое стало называться трубкой Гейслера.Этот тип газоразрядных ламп не пользовался популярностью до начала 20-го века, когда исследователи начали искать способ повышения эффективности освещения. Газоразрядные лампы стали основой многих технологий освещения, включая неоновые лампы, натриевые лампы низкого давления (тип, используемый для наружного освещения, например, уличные фонари) и флуоресцентные лампы.

Томас Эдисон и Никола Тесла экспериментировали с люминесцентными лампами в 1890-х годах, но ни один из них никогда не производил их на коммерческой основе.Вместо этого именно прорыв Питера Купера Хьюитта в начале 1900-х годов стал одним из предшественников люминесцентной лампы. Хьюитт создал сине-зеленый свет, пропустив электрический ток через пары ртути и включив балласт (устройство, подключенное к лампочке, которое регулирует поток тока через трубку). Хотя лампы Купер Хьюитт были более эффективными, чем лампы накаливания, они мало подходили для использования из-за цвета света.

К концу 1920-х и началу 1930-х годов европейские исследователи проводили эксперименты с неоновыми трубками, покрытыми люминофорами (материал, который поглощает ультрафиолетовый свет и преобразует невидимый свет в полезный белый свет).Эти результаты положили начало исследовательским программам по люминесцентным лампам в США, и к середине и концу 1930-х годов американские осветительные компании демонстрировали люминесцентные лампы военно-морскому флоту США и на Всемирной ярмарке в Нью-Йорке 1939 года. Эти лампы работали дольше и были примерно в три раза эффективнее ламп накаливания. Потребность в энергосберегающем освещении Американские военные заводы привели к быстрому внедрению флуоресцентных ламп, и к 1951 году в США было произведено больше света с помощью линейных люминесцентных ламп.

Это был еще один дефицит энергии - нефтяной кризис 1973 года, который заставил инженеров-светотехников разработать люминесцентную лампу, которая могла бы использоваться в жилых помещениях. В 1974 году исследователи из Сильвании начали исследовать, как они могут миниатюризировать балласт и заправить его в лампу. Хотя они разработали патент на свою лампочку, они не смогли найти способ, чтобы сделать это реально. Два года спустя, в 1976 году, Эдвард Хаммер из General Electric выяснил, как изогнуть люминесцентную лампу в спиральную форму, создав первый компактный люминесцентный свет (КЛЛ).Как и Сильвания, General Electric отложила эту конструкцию, потому что новое оборудование, необходимое для массового производства этих светильников, было слишком дорогим.

Ранние КЛЛ появились на рынке в середине 1980-х годов при розничных ценах 25-35 долл., Но цены могут сильно различаться в зависимости от региона из-за различий в продвижении коммунальных компаний. Потребители указали на высокую цену в качестве препятствия номер один при покупке КЛЛ. Были и другие проблемы - многие КЛЛ 1990 года были большими и громоздкими, они плохо вписывались в светильники, обладали низкой светоотдачей и нестабильной производительностью.Начиная с 1990-х годов, улучшения производительности, цены, эффективности КЛЛ (они потребляют примерно на 75 процентов меньше энергии, чем лампы накаливания) и срока службы (они работают примерно в 10 раз дольше) сделали их приемлемым вариантом как для арендаторов, так и для домовладельцев. Спустя почти 30 лет после того, как КЛЛ были впервые представлены на рынке, ENERGY STAR® CFL стоит всего 1,74 доллара США за одну лампочку при покупке в упаковке по четыре штуки.

Светодиоды
: будущее уже здесь

Одной из самых быстроразвивающихся технологий освещения сегодня является светодиод (или светодиод).Тип полупроводникового освещения: светодиоды используют полупроводник для преобразования электричества в свет, часто имеют небольшую площадь (менее 1 квадратного миллиметра) и излучают свет в определенном направлении, уменьшая потребность в отражателях и рассеивателях, которые могут задерживать свет.

Они также являются самыми эффективными светильниками на рынке. Также называемая световая эффективность, эффективность лампочки - это мера испускаемого света (люмен), деленная на мощность, которую он потребляет (ватт). Лампа, которая на 100 процентов эффективна при преобразовании энергии в свет, будет иметь эффективность 683 лм / Вт.Для сравнения: лампа накаливания мощностью от 60 до 100 ватт имеет эффективность 15 лм / Вт, эквивалентный КЛЛ имеет эффективность 73 лм / Вт, а современные сменные лампы на основе светодиодов на рынке варьируются от 70- 120 лм / Вт со средней эффективностью 85 лм / Вт.

В 1962 году, работая в General Electric, Ник Холоняк-младший изобрел первый светодиод видимого спектра в виде красных диодов. Следующими были изобретены бледно-желтые и зеленые диоды. Поскольку компании продолжали улучшать красные диоды и их производство, они начали появляться

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
