Как работает стиральная машина – устройство и принцип работы автомата.

В современном мире женщины тратят на хлопоты по дому не так много сил и часов, как раньше. Объясняется это довольно просто: наличие техники для быта помогло упростить жизнь.

Достаточно загрузить стиральную машинку, выставить требуемый режим и ждать, когда завершится рабочий процесс. Это поможет освободить несколько часов для занятия другими делами: уборкой квартиры, приготовлением обеда или отдыхом.

Разнообразие стиральных машинок-автомат

Чтобы правильно подобрать технику для стирки, необходимо руководствоваться следующими показателями:

  • способом загрузки белья;
  • габаритами;
  • функциональностью;
  • вместительностью.

Грамотно подобранная машинка станет прекрасным помощником для женщины и всей семьи.

Интересно для прочтения: «Как выбрать стиральную машину».

Содержание

1. Из чего состоит стиральная машина

Независимо от бренда и марки, техника данного типа имеет одинаковое внутреннее строение. Чтобы приобрести качественный прибор, необходимо знать, как устроена стиральная машина автомат.

Состоит она из следующих элементов:

  • корпус;
  • система залива воды;
  • датчики;
  • бак и барабан;
  • нагреватель
  • блок управления;
  • сливная система;
  • двигатель.

Чтобы понять принципы, по которым функционирует аппарат, например модели Bosch, владелец должен самостоятельно разобраться с внутренним строением. Это поможет в дальнейшем избежать трудности в установке или ремонте техники.

Корпус

Все внутренние элементы машинки располагаются в прочной обшивке из металла. Она препятствует образованию повреждений, вмятин и царапин, сохраняет детали в рабочем состоянии.

Корпус стиральной машинки

Состоит следующих элементов:

1. Основания.
2. Передней, задней и боковой стенки.
3. Панели с люком.
4. Крышки.

На лицевой части размещен пульт управления, там же установлен отсек, куда нужно засыпать порошок или другие средства для стирки. Они попадают внутрь при помощи струи воды. Стиральная машинка с фронтальной загрузкой имеет блокировку, которая не дает дверце открываться, когда аппарат выполняет свое предназначение.

Система залива воды

После того как выбрана программа для стирки, производится запуск аппарата, блокируется дверца. Первым делом открывается клапан электромагнитного типа, при помощи которого вода попадает в барабан. Такое действие происходит до тех пор, пока датчик «не оповестит» о том, что жидкости в резервуаре достаточно для начала стирки.

Подача воды на стирку. Шланг для залива

Чтобы обеспечить бесперебойную подачу воды, шланг для залива подсоединяется к водопроводной системе.

Предлагаем ознакомиться: «ТОП-13 популярных стиральных машин-автоматов».

Бак и барабан

Одним из наиболее объемных элементов выступает бак. В зависимости от размеров он может вмещать от 3 до 12 кг белья. Примером выступает модель LG FH096TD3,  вместительностью в 8 кг.

Чтобы избежать вибрации при работе, соединение бака и корпуса производится не жестко.

Бак и барабан стиральной машинки автомат

Для поддержки в процессе функционирования применяют:

  • 2-4 рессоры, которые расположены вверху;
  • утяжелитель для исключения колебательных и вибрационных движений;
  • 2-4 глушителя в нижнем отсеке бака.

Такие механизмы  гарантирует устойчивость аппарата. В баке располагается устройство с множеством отверстий, через которые после включения начинается подача жидкости.

Сливная система

После прохождения цикла необходимо избавиться от мыльной воды. Осуществляется такой процесс при помощи шланга. Он представляет собой гофрированный рукав, длина которого колеблется от 1 до 4 метров. Крепится с одной стороны к насосу, а с другой – в систему канализации.

Сливной шланг и его соединение с системой канализации

В период стирки слив происходит несколько раз благодаря таким деталям, как:

  • моторчик;
  • крыльчатка;
  • «улитка».

За работу насоса синхронного вида ответственный электронный модуль.

Блок управления

Является один из важных частей машины для стирки, например аппарата Electrolux EWS1066CUU. Данный прибор руководит всеми микросхемами и по праву считается «мозгом» устройства.

Блок управляет такими частями:

  • ТЭНом;
  • баком и барабаном;
  • системой слива и подачи воды;
  • насосом и другими.

Электронный модуль и его месторасположение в стиральной машинке

Узел является не только важной частью стиральной машинки, но и наиболее дорогостоящей. С его помощью определяется вид поломки, сложность ремонта и необходимость вызвать мастера. Чтобы продлить срок службы, следует регулярно проводить профилактику стиральной машинки. Она поможет избежать серьезных поломок в будущем.

Полезно прочитать: «Как продлить жизнь стиральной машинке: 8 полезных советов».

Датчики

Правильное и бесперебойное функционирование бытовой техники осуществляется при помощи специальных приборов. На них поступает информация от аппарата во время стирки. К регуляторам относят:

  1. Прессостат. Главным предназначением выступает отслеживание уровня поступающей в бак воды.
  2. Воздушная камера. Производится из пластика и располагается возле сливной трубки.
  3. Термостат. С его помощью определяется температура воды, которая располагается в баке, после чего полученные данные поступают на блок управления.

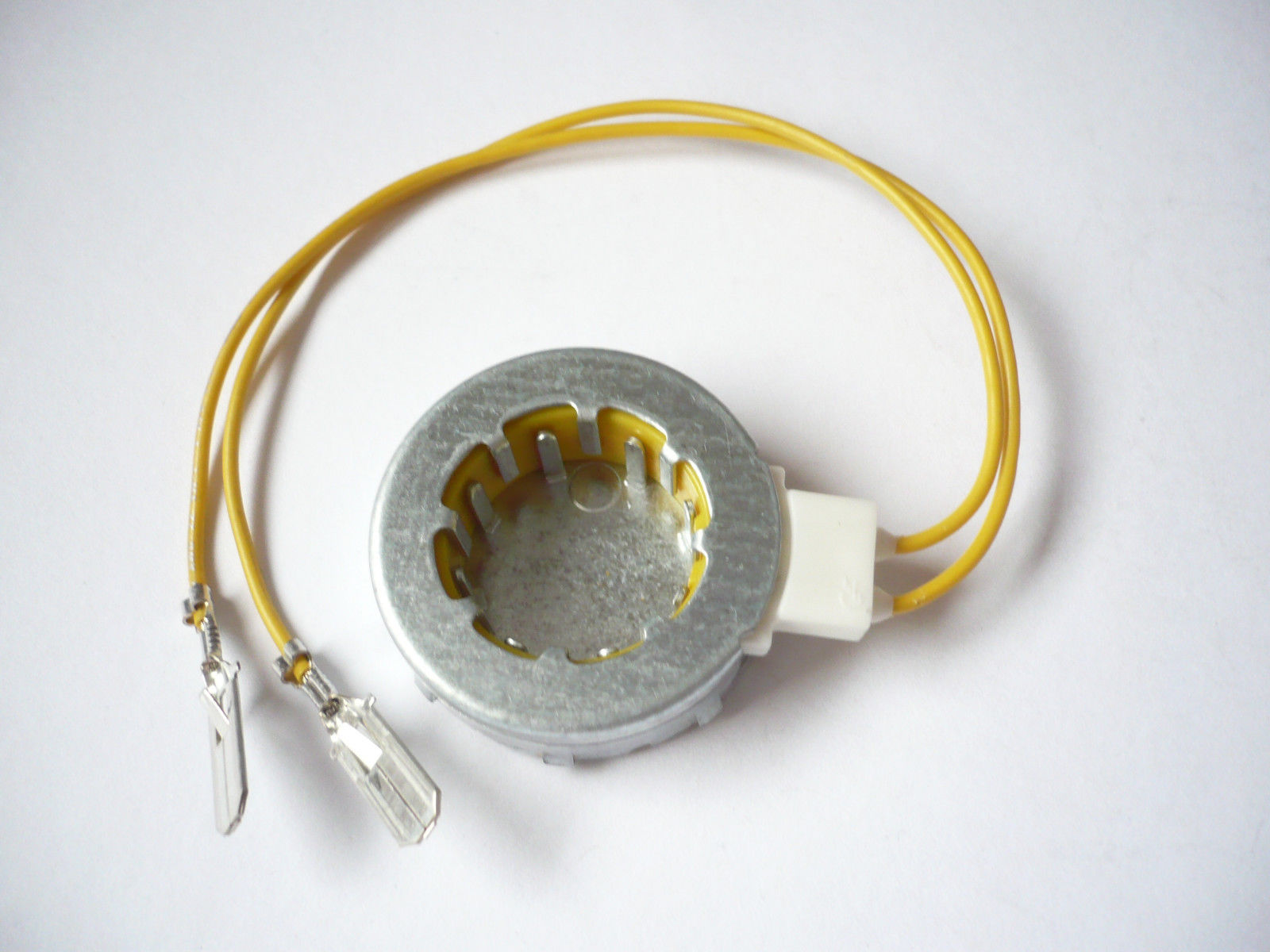

  4. Таходатчик. Отвечает за количество оборотов, которые необходимы для проведения отжима. Их число зависит от выбранного режима стирки. Максимальное количество – 1600, как в модели Siemens WM 16Y891 EU.

Датчики: прессостат, воздушная камера, термостат, таходатчик

В совокупности датчики являются необходимыми составляющими, которые контролируют весь рабочий процесс.

ТЭН

Располагается нагреватель во внутренней части корпуса и служит для повышения температуры воды. Его мощность колеблется в пределах от 1800 до 2200 Вт. Трубчатый электронагреватель располагается в нижней части и является наиболее хрупкой и уязвимой деталью.

Нагреватель и его место размещения с машинке автомат

На уровень его работы влияет образование накипи. Чтобы продлить период эксплуатации нагревателя, необходимо использовать средство для очистки от налета, например, Electrolux E6SMP106.

Двигатель

Данная деталь приводит барабан в действие. Зачастую на стиральные машинки устанавливается коллекторный мотор. Наиболее результативным способом крепежа выступает прямой привод, то есть соединение происходит непосредственно к барабану.

Двигатель стиральной машинки-автомат

Такой вид не нуждается в потреблении энергии для вращения в больших объемах, а издаваемый шум и вибрация в процессе функционирования будет на порядок ниже. Плюсом выступает то, что мотор не занимает много места, что положительно влияет на габариты стиральной машинки. В качестве примера выступает Beko WKY71033PTLYSB2.

Изучив внутреннее строение техники, пользователь сможет подобрать достойный вариант, который прослужит длительный срок.

Полезно будет узнать: «Сколько воды потребляет автомат – 6 причин большого расхода воды стиральной машины».

2. Принцип работы стиральной машины автомата

Нынешняя бытовая техника данного типа проводит процесс стирки от начала и до конца. Для этого необходимо провести такие манипуляции:

1. Включить аппарат в сеть.
2. Загрузить в барабан белье. При этом необходимо учитывать материал, из которого сделаны вещи, режим стирки, подходящий для конкретной категории одежды.
3. Засыпать порошок и прочие вещества в специальный отдел.
4. Выставить режим работы, плотно закрыть дверцу и запустить цикл.

Запуск стиральной машинки

Многих пользователей интересует вопрос, как работает стиральная машина- автомат и ее двигатель. Это простая процедура, которая состоит из нескольких главных этапов.

Начало стирки

Для определенного вида ткани машинка автомат предлагает свой режим. Следует подбирать белье по цвету, чтобы одежда не линяла и сохраняла оттенок.

Начинается все с загрузки вещей в барабан. При этом следует учитывать объем бака. Например, Samsung WW60K42109SDUA вмещает до 6 кг. После этого в отсек для порошка засыпается необходимое количество вещества. Устанавливается требуемый режим стирки. На современных машинках автомат можно выставить таймер включения, если нет возможности запустить процесс сразу.

Первый этап стирки в машинке

Функционируют аппараты в таких режимах:

  • деликатный;
  • стирка шерстяных, хлопковых, синтетических вещей;
  • ручной;
  • интенсивный;
  • быстрый и ежедневный.

После того как выбрана нужная функция, плотно закрывается дверца и нажимается кнопка «старт». В этот момент происходит фиксация, благодаря которой люк не сможет открыться в процессе работы стиральной машинки.

Загрузка аппарата проводится двумя способами: фронтальным, когда дверца расположена с передней стороны корпуса (как в аппарате Gorenje W 7513/S1), или вертикальным (как в случае со стиральной машинкой Whirlpool AWE 6080).

Процесс стирки

После включения и начала функционирования машинки в работу вступает насос, который отвечает за подачу воды. Она поступает в барабан через небольшие круглые отверстия, достигает нужного уровня. За это отвечает прессостат.

Когда вода достигла нужного уровня, при помощи датчика на панель управления поступает информация, и подача жидкости прекращается.

Процесс стирки

После этого начинается стирка. Она характеризуется следующим образом:

  1. Поток воды вымывает порошок из ячейки, он попадает в барабан.
  2. Вращательные движения способствуют тому, что загруженное белье полностью намокает и пропитывается средствами для стирки. Это способствует качественному очищению от пятен и прочих загрязнений.
  3. В период цикла возможен подсос воды. Длится стирка в зависимости от выбранной программы.

Именно при помощи мотора осуществляются обороты барабана. Для моделей Zanussi, как и для других стиральных машинок, такой процесс идентичный.

Читайте также: Как открыть дверцу стиральной машины? Почему блокируется люк

Слив воды и полоскание белья

Когда пройдут режимы, связанные со стиркой, аппарат при помощи насоса выпускает воду в канализацию. Помпа будет функционировать, пока датчик не передаст информацию о том, что барабан пуст. После этого необходимо провести полоскание.

Процесс полоскания белья

Для этого включается клапан и начинается заливка чистой воды из системы водопровода. Потоки попадают в отсек с моющими средствами, только на этот раз в отдел с ополаскивателем. Используется он по желанию потребителей. В работу вступает двигатель, который передает вращательные движения на барабан. Так начинается полоскание. Время его зависит от выбранного в начале стирки режима.

По завершении полоскания снова в действие приходит деталь, откачивающая воду из бака. Узнать, как работает насос стиральной машины, к примеру в Gorenje W7202/S, несложно. Предназначением устройства выступает выпуск жидкости из внутренней части барабана.

Не нужно забывать, что полоскание происходит не один раз. По завершении вода сливается через шланг в сток, а машинка переходит к совершению следующей задачи.

Отжим белья

Это завершающий этап стирки. Основой отжима являются законы физики: барабан при помощи двигателя вращается на большой скорости, совершая за минуту 1200 и более оборотов, как модель Zanussi ZWSG7121V.

Сам процесс описывается следующим образом:

  • Под действием центробежной силы одежда прижимается к поверхности барабана, благодаря чему вода из одежды выталкивается.
  • Жидкость уходит таким же способом как и поступает: через круглые отверстия бака.
  • Вода скапливается на дне, а оттуда выкачивается помпой на сливной шланг и вытекает в отвод.

Отжим в стиральной машинке

Сухость вещей напрямую зависит от числа оборотов. Чем оно выше, тем лучше отожмется одежда. При выставлении режима следует учитывать, что для каждого установлено ограничение. Для деликатной и ежедневной стирки будет выставляться разное количество оборотов за 60 секунд.

Также будет интересно «Плесень в стиральной машине: 3 этапа очистки».

Окончание стирки

По завершении работы аппарат  выключается автоматически. Пользователю нужно будет только отключить питание. Чтобы сэкономить использование энергии, рекомендуется выбирать стиральные машинки класса А+++.

Следует учитывать, что сразу после завершения цикла дверца еще некоторое время будет заблокирована. Когда люк откроется, можно доставать белье и развешивать его для дальнейшего просушивания. Чтобы убедиться, что в барабане ничего не осталось, можно вручную несколько раз его провернуть.

Завершающий этап стирки

Новые технологии позволили создать аппарат со встроенной функцией сушки. Выставляя определенный режим, белье в машинке-автомат не только стирается, но и полностью высыхает. Примером выступает Samsung WD70M4443JW/UA.

Читайте также: «Почему стиральная машина бьет током: 4 причины и 3 решения»

Несмотря на то, что некоторые агрегаты имеют высокую стоимость, популярность их высока. Это связано с тем, что аппараты характеризуются рядом достоинств. К ним можно отнести:

  • экономию времени;
  • бережную стирку в выбранном режиме;
  • наличие большого числа программ;
  • низкое потребление энергии.

Используя современное оборудование для бытовых нужд, больше не нужно выделять целый день на заботы по дому и это очень радует пользователей.

Смотрите видео: Стиральные машины: история конструкция принцип работы.

Устройство и принцип работы стиральной машины

Бытовые автоматические стиральные машины могут иметь фронтальную или вертикальную загрузку. Обе имеют свои плюсы и минусы, свои конструктивные и функциональные особенности. Но общей принцип работы и элементы машин практически идентичны.

Внутри корпуса машины, представляющего собой металлический каркас с крышкой, основанием, передней панелью и задней стенкой, находятся все узлы и агрегаты. Помимо основных деталей, имеющихся в каждой стиральной машине, также, в зависимости от модели, могут присутствовать дополнительные устройства (например, датчики вибрации или протечки). Если вам понадобиться ремонт стиральной машины в Саратове или Энгельсе позвоните в нашу фирму. Мы произведем его максимально быстро и качественно.

Устройство стиральной машины

Кратко рассмотрим основные составные части, без которых функционирование стиральной машины невозможно.

Бак стиральной машины изготавливается из нержавеющей стали или высокопрочного пластика. Состоит из двух половин, стянутых хомутом или болтами, что очень удобно для проведения обслуживания и ремонта. Однако, в последнее время их стали делать неразборными, вследствие чего они не подлежат ремонту.









Барабан представляет собой цилиндр из нержавеющей стали со множественной перфорацией. Через большое круглое отверстие во фронтальной части осуществляется загрузка белья, а на обратной стороне находится крестовина с закрепленным на ней валом. Внутри барабана находятся ребра – бойники, способствующие перемешиванию белья.





Фронтальный противовес устанавливают на бак для компенсации дисбаланса во время стирки и отжима. Их вес, форма и материал в разных моделях различны.

Противовес – это тяжелый блок, который изготавливается из бетона или пластика. Недостатком бетонных противовесов является то что со временем они крошатся и разрушаются. Но не смотря на это намного чаще возникают проблемы с креплением противовесов – они разбалтываются, и разрушается посадочное место болтов.



Электродвигатель привода барабана, закрепленный в нижней части бака стиральной машины, необходим для вращения барабана. Самый распространенный — коллекторный двигатель.  Также встречаются стиральные машины с асинхронным трехфазным двигателем и бесколлекторным двигателем (только в машинах с прямым приводом, обычно стиральные машины марки LG). В случае если стиральная машина с прямым приводом, то двигатель расположен не в нижней части машины, а крепится непосредственно к задней стенке барабана.



Ремень привода барабана необходим для передачи к барабану от электродвигателя крутящего момента. Обычно материалом из которого изготавливают приводные ремни для стиральной машины является резина, но также встречаются такие материалы как нейлон, неопрен и полиуретан.

Основные типы приводных ремней:

- «3 L»  стиральные машины зарубежного производства

- «J» для крупногабаритных машин

- «H» для малогабаритных машин

- «Z» стиральные машины отечественного производства





Ведомый шкив барабана – колесо, закрепленное на валу барабана. через него передается движение ремня привода. От его диаметра зависит максимальное количество оборотов при отжиме.

Практически всегда шкив стиральной машины отлит из хрупкого материала — сплава алюминия. На валу барабана шкив фиксируется шлицевым соединением -винтом крепления.









амортизатор стиральной машины

Амортизатор и пружины подвески служат для погашения колебаний бака. Амортизатор одной стороной крепится к основанию машины, а другой стороной – к баку. При неисправной амортизации бака увеличивается скорость износа подшипников и пружин, страдает манжета, протирается приводной ремень, а в результате и электродвигатель. Амортизационное гашение осуществляется  по средствам преобразования возвратно-поступательного движения поршня внутри цилиндра в тепловую энергию.  Прокладка амортизатора пропитана невысыхающей смазкой повышенного трения. Обратный ход поршня осуществляется возвратной пружиной.



пружина стиральной машины

Пружины закреплены сверху, бак подвешивается на них к корпусу. Количество и пружин, и амортизаторов обычно составляет 2-4.  Жесткость пружин и характеристики амортизаторов подбираются так, чтобы максимально компенсировать вибрации, возникающие при вращении барабана с бельем.

Термоэлектрический нагреватель (ТЭН) преобразует электрическую энергию в тепловую, благодаря чему осуществляется нагрев воды. ТЭН стиральной машины позволяет самостоятельно нагревать воду до нужной температуры, а в некоторых моделях, участвует и в сушке белья. Обычно мощность термоэлектрического нагревателя- от 800W (Вт) до 2200W (Вт). Многие  нагревательные элементы имеют посадочное место для датчика температуры воды, иногда датчик температуры установлен независимо в баке.

Реле уровня воды (прессостат) контролирует уровень воды и коммутирует электрические цепи ТЭНа и электромагнитного клапана.  Прессостат выглядит как  цилиндрический короб с контактами-переключателями и клеммами. К нему подходят провода и трубка давления, идущая от резервуара высокого давления. Уровни срабатывания — до 500 мм водного столба, обычно есть регулировка. В датчик уровня воды  в случае, если водяной столб набрал нужную высоту поступает давление, тем самым электронный модуль стиральной машины реагирует на это изменение и запускает следующий цикл стирки.



Заливной электромагнитный клапан стиральной машины располагается между шлангом подачи воды и бункером дозатора. Он регулирует количество воды, поступающей в машину. Клапана залива бывают 90 и 180 градусов. Заливной клапан, помимо разделения по расположению отводов подразделяется также на количество этих отводов от 1-го до-4-х, и, соответственно, электромагнитных катушек. Клапан с четырьмя отводами обычно применяется на стиральных машинах с функцией сушки.





бункер дозатор стиральной машины

Бункер дозатора – пластиковый короб, к которому подключается один или несколько патрубков. В его верхней части находятся каналы со множеством отверстий, через которые поступает вода, вымывающая стиральный порошок.

Дозатор моющих средств – находящаяся внутри бункера выдвижная ячейка, имеющая 1-5 отделений для моющих средств. Каждое отделение пронумеровано или обозначена определенным символом, соответствующим еее назначению.

убл стиральной машины

Устройство блокировки люка (УБЛ) – электромеханическое устройство, которое не позволяет запустить процесс стирки с открытой дверцей. Самые распространенные УБЛ – с термоэлементом. Термоэлемент нагревает бипластину, которая в свою очередь замыкает контакты и дверь блокируется. Именно по этой причине дверь стиральной машины не открывается даже после завершения цикла стирки — необходимо чтобы остыла бипластина. В стиральных машинах предыдущего поколения использовалось УБЛ, имеющее своей основой механику. Чтобы открыть дверь было необходимо нажать на кнопку таймера, в современных машинах всеми процессами управляет электронный модуль.

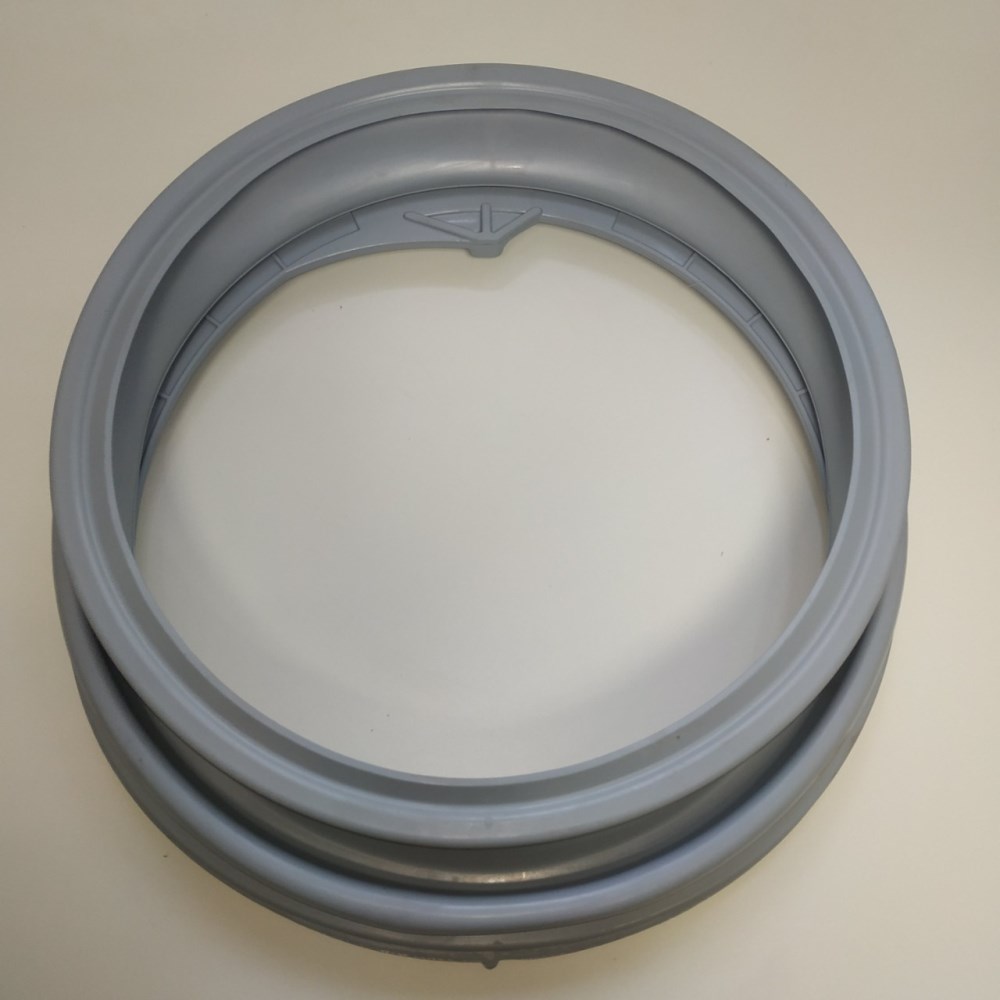

Манжета люка – резиновый уплотнитель, обеспечивающий герметичность стиральной машины. Ее внешняя часть закрепляется на корпусе машины, а внутренняя крепится к баку с помощью хомута. Манжета обеспечивает эластичное соединение подвижного бака с корпусом машины.

Манжеты люка бывают двух типов:

Манжеты люка расположена между баком и передней (при фронтальной загрузке) или верхней (при вертикальной загрузке) стенкой корпуса.

помпа стиральной машины

Сливной насос (помпа) откачивает воду из бака во время всех этапов стирки. Он состоит из моторчика с крыльчаткой и «улитки», к которой подсоединяются сливной шланг и различные патрубки.

Типы насосов:

Насосы синхронные с магнитным ротором они имеют синхронную скорость вращения ротора.

Насосы с асинхронным двигателем и короткозамкнутым ротором (в данный момент сняты с производства).

Вывести его из строя сливной насос ( помпу) способен любой твёрдый предмет, который обычно забывают в карманах одежды, например монета или какой ни будь гвоздь. Перед стиркой обязательно проверяйте карманы, а после стирки чистите фильтр, эти две процедуры смогут действительно продлить срок службы сливного насоса вашей стиральной машины.



Сливной шланг стиральной машины, изготовленный из гофрированного пластика, отводит воду из машины в канализацию. В среднем длинна сливного шланга от 1 м до 4 м. Желательно установить стиральную машину так, чтобы длина сливного шланга была не более 1,5 метров.

Шланг может быть оснащен одним или двумя фитингами для резьбового подсоединения к другим узлам и аппаратам.



Патрубок слива воды



Патрубок слива воды, изготовлен из резины с гофрами подсоединяется к отверстию для слива воды. Внутри него расположен «эко-бол», препятствующий попаданию в сливную систему стирального порошка.

Воздушная камера, соединенная с патрубком слива, необходима для корректной работы прессостата. Представляет собой пластиковый цилиндр с небольшим штуцером.



Электронный блок управления контролирует работу всех электрических деталей. В процессоре ЭБУ заложена программа управления процессом стирки.

Панель управления дает возможность пользователю выбрать программу и дополнительные функции стирки. Она передает данные основному блоку управления. В некоторых стиральных машинах ЭБУ и панель управления соединены в единое устройство.

Наша фирма занимается не только заменой, а непосредственно ремонтом электронных модулей стиральной машины, в том числе мы восстанавливаем прошивку модулей.

В нашей фирме вы можете заказать ремонт стиральной машины на дому в Саратове и Энгельсе

Принцип работы стиральной машины

Пользователь загружает белье в стиральную машину и выбирает программу стирки. После нажатия кнопки «пуск» срабатывает устройство блокировки люка и начинается непосредственно процесс стирки.

1 этап. Включается двигатель, скорость вращения которого регулирует таходатчик. Из бункера дозатора всасывается смесь воды и моющего средства. Одновременно с этим в бак заливается холодная вода, количество которой определено программой стирки. На этом этапе происходит замачивание белья.

2 этап. Включается ТЭН, нагрев которого также регулируется датчиком. Происходит процесс основной стирки, параметры которого задаются выбранной программой.

3 этап. Стиральная машина подает сигнал на помпу, вода сливается, затем производится отжим. Прессостат подает сигнал о том, что в баке нет воды, после чего происходит ее набор и полоскание белья.

4 этап. Слив воды после полоскания и короткий отжим. Этот этап повторяется 3-4 раза.

5 этап. Окончательный отжим на высоких оборотах, одновременно с которым происходит откачивание воды. После завершения этого этапа на УБЛ подается сигнал о завершении и люк разблокируется.

Устройство и принцип работы стиральной машины автомат

Независимо от марки автоматической стиральной машинки устройство моделей с фронтальной загрузкой практически идентично у разных производителей. Разбираться в устройстве такой техники следует любому ее владельцу. Это поможет понять, как работает машинка-автомат, что могло выйти из строя при разных проблемах, а также удастся ли справиться с поломкой своими руками.

К основным узлам машинки автомат относят:

  • Корпус;
  • Бак;
  • Барабан;
  • Систему залива воды;
  • Прессостат;
  • Электродвигатель;
  • ТЭН;
  • Сливную систему;
  • Блок управления.

Корпус

Все элементы стиральной машины, независимо от марки - Indesit, LG, Samsung, Ariston, Electrolux, Bosch или другой, располагаются внутри ее металлического корпуса. В корпусе выделяют основание, переднюю панель с люком, верхнюю крышку, боковые стенки, а также заднюю стенку.

В верхней части передней стенки корпуса располагается панель управления, а в левом углу находится контейнер для загрузки моющего средства (дозатор). Обычно в таком контейнере предусмотрено 3 ячейки (две для порошка и одна для жидкого средства), но их может быть больше или меньше в зависимости от модели (от 1 до 5). Загруженный в дозатор порошок через один или несколько патрубков попадает внутрь бака под действием струи воды.

По центру передней стенки находится люк стиральной машины. В нем выделяют такие части, как резиновая манжета люка и устройство, отвечающее за блокировку люка во время стирки. Внутри манжета крепится к баку посредством хомута. Благодаря блокирующему устройству дверца не может быть открыта в процессе стирки. Чаще всего в таком устройстве имеется термоэлемент, поэтому после окончания стирки дверца некоторое время остается закрытой.

Система залива воды

Сигнал к набору воды поступает с управляющего модуля на электромагнитный клапан, к которому подключен шланг для залива воды. Данный шланг должен быть подсоединен к водопроводу.

Бак и барабан

Бак считают основным и наиболее объемным элементом машины-автомат. В нем может вмещаться 35-60 л воды. Чтобы во время стирки аппарат не вибрировал излишне сильно, бак не соединен с корпусом жестко. Для его поддержки в верхней части машинки есть две или четыре пружины, а в нижней – два или четыре амортизатора. Кроме того, чтобы исключить дисбаланс и сильную вибрацию бака во время стирки, на нем закреплены бетонные противовесы. Благодаря такой конструкции корпус во время работы техники, несмотря на колебания бака, остается неподвижным.

Внутри бака расположен барабан, связанный ременной передачей либо прямым приводом с двигателем. В барабан загружается белье, а после включения программы стирки в него через множество отверстий начинает поступать вода с моющим средством. Спереди бак соединен с барабаном резиновой манжетой, обеспечивающей герметичность, а в задней части вал барабана проходит сквозь бак к подшипниковому узлу.

Для изготовления барабана обычно используют нержавеющую сталь, а бак может быть как стальным, так и из пластика. Второй вариант стоит дешевле, но отличается большей хрупкостью и меньшим сроком службы. Зачастую бак имеет две половины, которые соединяются болтами либо с помощью хомута, но во многих машинках встречаются неразборные баки.

Сливная система

Главными элементами системы слива машинки-автомат являются сливная помпа и пластиковый сливной гофрированный шланг длиной 1-4 метра. Одна часть шланга крепится к насосу с помощью хомута, а вторая выводится в канализационную систему.

Слив в норме должен выполняться несколько раз во время стирки. В устройстве насоса выделяют моторчик, крыльчатку и «улитку», к которой подключают шланги. Насос чаще всего является синхронным. Работой насоса управляет электронный модуль.

Поскольку наиболее частой неисправностью сливной системы является выход насоса из строя вследствие его засора, устройство машинки предусматривает возможность легкого доступа к насосу для его регулярной очистки. Проверять и чистить фильтр насоса рекомендуют минимум раз в 6 месяцев.

Блок управления

Этот узел стиральной машиной командует всеми другими элементами, поэтому его смело можно назвать «мозгом» аппарата. Его также называют программатором, электронной платой или модулем управления. Именно из такого блока отдаются команды, которые выполняются системой залива, ТЭНом, барабаном, сливным насосом и другими деталями.

Блок управления является наиболее сложной и дорогостоящей частью стиральной машины. В его устройстве выделяют цифровой индикатор, благодаря которому пользователь знает все о работе аппарата. В большинстве моделей при неисправности такой индикатор начинает показывать код ошибки. Узнав его расшифровку, можно определить, в чем суть поломки и можно ли с ней справиться без вызова мастера. Если из строя вышел сам модуль, для его ремонта или замены следует обратиться к специалисту.

Датчики

Работа модуля управления основана на контроле разных датчиков, отправляющих на него информацию обо всех процессах в машинке во время стирки.

Такими датчиками являются:

  • Прессостат. Так называется датчик, функцией которого является отслеживание уровня воды. Еще одним его называнием является реле уровня. Он бывает электронным либо механическим, а принцип его функционирования – пневматический. Как только прессостат отправляет сигнал на модуль управления о достаточном количестве воды в баке, машинка продолжит свою работу.
  • Воздушная камера. Такая деталь из пластика находится рядом со сливным патрубком и важна для работы прессостата. Когда бак наполняет вода, давление воздуха в данной камере пропорционально увеличивается вместе с давлением воды. Через небольшой штуцер давление передается на прессостат.
  • Термостат. Такой датчик расположен в нижней части бака. Главной функцией этого датчика является определение температуры воды в баке и передача данных на управляющий модуль.
  • Таходатчик. Его основная работа заключается в контроле оборотов двигателя, что важно для разных режимов стирки и процесса отжима.

Нагреватель

Расположенный внутри стиральной машины ТЭН ответственен за нагрев воды во время процесса стирки. Мощность нагревателя чаще всего составляет в пределах от 1800 до 2200 Вт. Он находится внизу бака и считается одним из самых уязвимых элементов такой техники. Его поломка – одна из самых распространенных и чаще всего возникает вследствие накопления на поверхности нагревателя накипи.

Двигатель

Основной функцией двигателя в стиральной машинке является обеспечение вращения барабана. Чаще всего в машинке-автомат установлен коллекторный двигатель, но вы можете встретить модели с бесколлекторным либо асинхронным двигателем.

В моделях с прямым приводом крепление двигателя произведено к барабану (к его задней стенке). Такой вид электродвигателя в стиральной машине называют более эффективным. Его вращение требует меньше энергии, а уровень вибрации и шума от аппарата с прямым приводом также будет меньшим. Кроме того, такой двигатель занимает меньше места, что позволяет создавать машинки с компактными габаритами.

В моделях с ременной передачей имеется шкив, который расположен сзади бака. Он соединен с двигателем посредством приводного ремня. Когда включение мотора запускает движение ремня, шкив начинает вращаться и тем самым обеспечивает и вращение барабана. Основным недостатком такой конструкции машинки является износ ремня под воздействием эффекта трения. Кроме того, такая стиральная машина вибрирует при работе больше, чем модели с прямым приводом.

Про устройство стиральной машины и ее принцип работы хорошо рассказано в следующем видео.

3 основных цикла всех стиральных машин-автомат

Рейтинг автора

Написано статей

Просмотров: 252

Опубликована: 18-10-2018

Изменена: 18-10-2018

Время на прочтение: 5 минут

У этой статьи: 0 комментариев(я)

Все пользуются бытовой техникой, но мало кто знает, как она работает. А это может очень пригодиться при поломке и необходимости ремонта. Как работает стиральная машина? Многие не затруднятся с ответом: загрузили белье и включили на кнопку, вода поступила, а барабан начал вращаться. А для чего тогда все внутренние комплектующие? Разберем подробнее.

Устройство и принцип работы стиральной машины-автомата (СМА)

Чтобы наглядно объяснить, как функционирует стиралка, взгляните на ее устройство:

Внутреннее устройство СМА

Распишем поэтапно алгоритм работы каждого элемента:

  • За цифрами 1, 2, 3 скрываются защитные панели. Если их демонтировать, вам откроется расположение внутренних узлов машинки.
  • 4 — это дверца люка. После загрузки белья она герметично закрывается, блокируя поток воды.
  • 5 — электромагнитные клапаны. Они служат для забора воды в бак, которая поступает по заливному шлангу (6). Когда управляющий модуль подает ток на катушки клапана, его мембраны открываются и поток заходит в бак. После достижения необходимого уровня мембрана закрывается.
  • Вода не сразу поступает прямо в бак. Сначала она проходит по шлангам к порошкоприемнику и дозатору — 7. В бункере (8) находится моющее средство, которое вы засыпали. Напор вымывает порошок и по патрубку (9) попадает в бак (10).

Структурная схема налива воды в СМА

  • 11 — это стальной барабан, который расположен в баке. Именно там находится белье. Барабан перфорирован специальными отверстиями, через которые впрыскивается вода с моющим средством.
  • 12 — манжет люка или уплотнительная резинка. Она позволяет дверце герметично закрыться, не допуская утечки.
  • Бак удерживается сверху пружинами (13), а снизу — амортизаторами (14). Они гасят вибрации во время отжима, не позволяя конструкции биться о стенки корпуса.
  • 15 — противовес. Изготавливается из бетона или чугуна. Может находиться сверху, спереди или сзади бака, закреплен болтами. Также служит для гашения вибраций и колебаний, чтобы машина не «прыгала» по комнате.
  • 16 — прессостат или датчик уровня. Небольшой прибор связан с баком посредством трубки. Он подает сигнал модулю об уровне воды в барабане. Когда ее достаточно, давление повышается, на что реагирует трубка прессостата, и забор прекращается.
  • 18 — ТЭН (трубчатый электронагреватель). Как только барабан наполнился, включается ТЭН, выполняя нагрев до указанной термостатом температуры.

Как элемент знает, когда отключиться? Для этого в его корпусе установлен термистор (датчик температуры). Он фиксирует температуру и передает сообщение модулю.

  • 17 — сливная помпа (насос). Сливает отработанную жидкость в канализацию после каждого цикла. Сразу жидкость проходит через патрубок, затем защитный фильтр. Последний задерживает крупные частицы, которые могут повредить помпу. Это забытые в карманах монеты и другие предметы. Затем вода с помощью крыльчатки проходит через насос и по сливному шлангу отправляется в канализацию.

Структурная схема системы слива

Итак, белье загружено, вода залита, нагрев включился. Пора оказывать механическое воздействие на вещи, которое обеспечивает вращение барабана. Но как он крутится?

  • 19 — электрический двигатель. В обычном исполнении мотор находится под баком, на задней стенке которого расположен большой шкив. Приводной ремень передает крутящий момент от малого шкива мотора на большой. Так барабан начинает вращаться. В последнее время внедряются инверторные двигатели прямого привода. Конструкция изначально крепится на заднюю стенку вместо шкива, не требуя дополнительных приспособлений.

На этапе стирки покачивания барабана медленные. Скорость увеличивается при отжиме. Количество оборотов может достигать до 800–2000, в зависимости от установленного режима. Регулировать вращения мотору помогает таходатчик.

  • 20 — панель управления. На ней находятся дисплей, клавиши, программатор. С их помощью вы можете устанавливать режимы и контролировать этапы работы стиральной машинки.
  • 21 — командоаппарат. Этот «умный» модуль и есть «мозг» стиралки. Именно на плате располагаются симисторы, которые отвечают за работу тех или иных узлов. Связь с комплектующими поддерживается путем проводки.

Мы описали схему работы машинки. Теперь опишем, как должна работать техника на разных этапах.

Основные циклы стиральной машинки

Разные марки и модели СМА имеют дополнительный функционал в зависимости от предпочтений производителя. Но все приборы включают три основных цикла стирки:

  1. Хлопок.
  2. Синтетика.
  3. Деликатные ткани.

Рассмотрим, как проходит каждый из них. После загрузки белья в барабан вы засыпали порошок в отделение. Программа выбрана и запущена. Какие этапы она проходит?

Лен и хлопок. Все начинается с предварительной стирки или замачивания. Эти ткани прочные и плотные, поэтому техника не жалеет времени и температуры для обработки.

выбор режима стирки для изделий их хлопка и льна

  • Машина забирает порошок из второго отделения.
  • Нагревает воду от 30 до 50 градусов.
  • Медленно покачивает барабан в течение 30 минут.

Основной цикл. Отработанная жидкость слилась, чистая уже набрана. Моющее забирается из основного отсека и разбавляется водой. Белье прокручивается быстрее, продолжительность процесса до 1 часа 50 минут. При этом СМА может понемногу доливать холодную воду. Это позволяет подготовить ткань к полосканию и избежать термоудара. Некоторые модели могут провести полоскание и отжим, прежде чем перейти на другой этап.

Дополнительная обработка. В последнюю очередь берется жидкость из среднего отделения дозатора. Это может быть ополаскиватель, крахмал (по усмотрению пользователя). Средство разводится водой и воздействует на вещи от 5 до 10 минут.

Окончание. Белье равномерно распределяется и отжимается с высокой скоростью в течение 10 минут.

Синтетика. Программа предусматривает все вышеописанные операции, но в большинстве моделей отсутствует этап предварительной стирки. Также цикл длится при более низких температурах.

Выбор режима стирки для синтетических тканей

Деликатные ткани. Подходит для шелка, шерсти, атласа. Предварительный этап исключается. Основная стирка проходит при температуре 30–40 градусов и сопровождается легкими покачиваниями барабана. Цикл завершается гидростопом: программа останавливается с водой и требует ручного включения слива. Отжим не срабатывает либо бывает минимальным.

Установка режима стирки деликатных тканей

Работа стиральной машины может включать сушку. Она проходит после отжима и позволяет достать чуть влажное белье для облегчения глажки.

Так работает наша «чудо-техника». После поэтапного рассмотрения устройство стиралки уже не кажется таким сложным. Возьмите статью на заметку, возможно, информация пригодится вам при ремонте или проблемах с выбором программы. Видео поможет подробнее вникнуть в процесс:

особенности, схема и принцип работы машины

Стиральная машина – неотъемлемый предмет бытовой техники каждого современного человека. И чтобы такой сложный механизм прослужил как можно дольше, стоит придерживаться многих нюансов при его использовании. О том, как устроена стиральная машина, что можно сделать, а что делать не стоит, чтобы максимально продлить ей срок службы, расскажем далее.

стиральная машинаПочти все стиральные машинки с фронтальной загрузкой устроены одинаково, за исключением расположения некоторых деталей.

Какие бывают стиральные машины

Технику для стирки принято делать на 2 большие группы:

  • Механические.
  • Автоматические.

Прогресс уже давно продвинулся в вопросе улучшения функционала стиральной машины, поэтому уделять время на рассмотрение механического семейства нецелесообразно. Такие модели можно найти разве что в музеях техники.

стиральная машинаУстройство стиральной машины гораздо проще, чем кажется на первый взгляд.

Гораздо более насущным представляется устройство автоматической машинки для стирки. В ее состав входит достаточно большое количество точной электроники, зная принцип действия которой, можно продлить срок бесперебойной работы такой техники надолго.

Устройство стиральной машины – автомат

Как уже было сказано ранее, схема стиральной машины включает в себя множество автономных элементов управления, которые в единую систему объединяет электронный блок.

Общая характеристика

В абстрактной форме, машинка для стирки – это:

  • Корпус.
  • Система залива воды.
  • Система стирки вещей.
  • Система слива воды.
стиральная машина фотоЧеткое понимание технического устройства позволит продлить срок службы любимой помощницы, улучшить качество стирки.

В настоящее время можно найти в продаже модели с фронтальной или верхней загрузкой. По принципу работы они одинаковые.

Внутреннее устройство

В прочном металлическом корпусе машинки соединяются воедино все электрические и механические системы, благодаря которым техника и получает свое законченное функциональное предназначение.

Корпус включает в себя следующие детали:

  • Заливной клапан.
  • Бак и барабан.
  • Нагревательный элемент.
  • Двигатель.
  • Система слива воды.
  • Блок управления.
устройство стиральной машиныВнутреннее устройство автоматической стиральной машины состоит из деталей и узлов, которые отвечают за ту или иную функцию.

Обо всех этих системах будет рассказано далее, ведь от их правильного использования зависит в большей степени функционирование стиральной машинки.

Техническое устройство

Зная и умело используя каждый узел стиральной машинки, можно без особых усилий продлить ей срок службы на весьма продолжительное время. Подробнее рассмотрим каждый технический блок этой сложной системы.

Прессостат

Правильное функционирование данного датчика напрямую влияет на качество стирки вещей. Ведь отвечает прессостат за отслеживание уровня поступающей воды. Соответственно, чем точнее его показания, тем лучше соблюдается концентрация стирающих веществ в воде.

прессостатПрессостат или датчик уровня контролирует количество воды в баке.

Обратите внимание! Неправильное функционирование прессостата может обернуться переливом воды за пределы бака стиральной машинки.

Симптомами неисправного прессостата являются:

  • Запуск стирки без воды.
  • Некорректный уровень при стирке – слишком много воды, либо слишком мало.
  • Частое повторение циклов откачивания грязной воды и подачи чистой.
  • Сбои в работе любой из используемых программ стирки.

При появлении любой из вышеуказанных проблем необходимо без промедления вызывать мастера для ее устранения, а также предотвращения дальнейшего выхода из строя других систем.

Клапан забора воды

Этот узел выполняется в виде электромагнитного клапана, управляемого основным блоком. Данный клапан может иметь всего 2 рабочих положения – открытое или закрытое. Работа его возможна только при функционирующем прессостате, иначе корректно отследить уровень набранной воды в машинку не сможет блок управления.

Клапан подачи водыВ зависимости от типа, клапан может иметь от одной до трех катушек.

Подача воды происходит через клапан, далее жидкость направляется к контейнеру для стиральных веществ, после чего поступает в бак. Перед забором вода пропускается через решетку с небольшими отверстиями — для механической очистки воды от мусора.

Основной фактор неисправности клапана является невозможность перехода в открытое состояние. Соответственно, стирка становится невозможной. Одним из признаков неисправной системы подачи воды является отсутствие характерных щелчков при запуске программы стирки.

Обратите внимание! В случае неисправности клапан подачи рекомендуется менять целиком, самостоятельный разбор может обернуться потопом, т.к такие устройства поставляются в цельном пластиковом корпусе, который практически не подлежит обратной сборке.

Тахогенератор

Тахогенератор – устройство, предназначенное для контроля количества оборотов двигателя. От соблюдения установленного режима работы зависит не только шумность стирки, но и устойчивость стиральной машины в процессе работы, а также долговечность ремня, передающего момент вращения от электродвигателя на барабан.

ТахогенераторИменно таходатчик помогает электронному блоку регулировать обороты мотора.

Датчик устанавливается на двигатель, и по мере изменения его оборотов, корректируются показатели магнитного поля устройства. Блок управления, получая данные о таком изменении, корректирует и количество оборотов двигателя.

К симптомам, говорящим о неисправности тахогенератора, относятся некорректная скорость вращения барабана на всех режимах стирки. При замачивании белья это грозит недостаточной степенью очистки загрязнений с поверхности тканей, на отжиме некорректная работа тахогенератора может обернуться низким качеством данной операции, а в самых критических случаях – разрушением механизма вращения барабана.

Датчик температуры

Датчик температуры – еще одно важнейшее звено, способное обеспечить высокое качество стирки. Этот элемент контролирует уровень нагрева воды, а значит отвечает за соблюдение режимов стирки.

Получив показания с датчика температуры, блок управления регулирует подачу электричества на нагревательный элемент, за счет чего и достигается наилучшее соответствие температуры выбранному режиму стирки.

Датчик температурыТермистор определяет степень нагрева воды, посылая сигнал модулю.

Неисправность датчика определяется несоответствием температуры нагрева воды выбранной программе. Измеряется, как правило степень нагрева стекла во фронтальной машинке для стирки. В моделях с верхней загрузкой определить исправность датчика иногда можно только по наличию или отсутствию ошибок блока управления. Чаще всего проблемы в работе этого датчика определяются именно по некорректной температуре воды, а не по отсутствию нагрева в принципе.

Обратите внимание! Отсутствие нагрева воды при стирке может говорить также о проблеме в работе нагревательного элемента.

Другие элементы

В некоторых современных моделях могут присутствовать такие элементы, как электронные часы, показывающие оставшееся до окончания программы стирки время. Многие машинки комплектуются системой сигнализации об окончании программы.

управление стиральной машинойУдаленное управление позволяет задавать режимы и программы в стиральной машине.

Все эти компоненты воедино объединяются электронным блоком управления.

Исполняющие детали

Как понятно из названия, данная группа деталей работает, получая сигналы от других датчиков и самостоятельно никакие импульсы не генерирует, а в некоторых случаях и вовсе является чисто механической составляющей.

В список исполняющих деталей включают:

  • Электрический двигатель.
  • ТЭН-нагреватель.
  • Устройство блокировки люка.
  • Сливной насос.
  • Бак с барабаном.
  • Систему амортизации (пружины, противовесы).
  • Шкив барабана.

Рассмотрим каждую деталь подробнее.

составляющие стиральной машиныЭлектронный блок дает команду деталям, после чего они начинают работать.

Электродвигатель

Двигатель стиральной машинки генерирует обороты на всех этапах стирки для барабана. Крутящий момент от него передается на барабан посредством приводного ремня, либо прямого соединения.

Обороты мотора регулируются при участии тахогенератора, за подачу на мотор того или иного уровня напряжения отвечает блок управления. Таким образом и достигается соответствие оборотов барабана выбранному режиму стирки.

электродвигательИх конструкция надежна, поэтому ломаются такие моторы очень редко.

Как правило, электродвигатель довольно надежная составляющая стиральной машинки, из строя выходит крайне редко. Причины поломки, которые наблюдаются чаще всего – попадание внутрь электрических узлов воды, насекомых, посторонних предметов. Это приводит к замыканию обмотки, при такой поломке двигатель необходимо чинить, а при невозможности проведения подобных работ – менять.

Располагается двигатель под барабаном, наиболее распространен ременной способ соединения с барабаном.

Электрический нагреватель (ТЭН)

Нагревательный элемент в современных стиральных машинах чаще является расходной деталью. Все из-за невысокого качества и большой агрессивности воды в современных трубопроводах. Накипь – основная причина выхода нагревателя из строя. Поэтому многие производители рекомендуют производить периодическое обслуживание своих машин специальными очищающими средствами.

тэн стиральной машиныЭлектронный блок посылает заданный сигнал ТЭНу, после чего выполняется нагрев.

ТЭН – трубчатое устройство, металлические полости которого заполняются специальным составом для улучшения теплоотдачи.

Располагается в нижней части барабана, доступ к нему довольно прост и при необходимости произвести замену ТЭНа сможет любой.

Обратите внимание! При проведении подобных работ необходимо отключить стиральную машинку от электросети и слить воду из бака.

Устройство блокировки люка

По сути, данная система – простой замок-соленоид, в нерабочем состоянии находящийся в режиме «открыт».

При включении любой программы стирки люк для загрузки вещей блокируется, чтобы исключить возможность его открывания в процессе работы машинки.

блокировка люкаЭто электронный замок дверцы. Вручную вы закрываете только механический замок дверцы. При запуске программы слышится щелчок, который говорит о блокировке люка.

После завершения выбранной программы замок возвращается в свой нерабочий режим, открывая доступ к вещам.

Сливной насос

Данный механизм – на втором месте после ТЭНа по скорости выхода из строя. Особенно если перед стиркой не практикуется проверка карманов вещей и удаление из них лишней мелочи. Попадая в сливную систему, такие нежелательные детали блокируют беспрепятственный слив воды, что может повлечь за собой выход насоса из строя.

Практически в каждой машинке предусмотрена система очистки сливных труб, что позволяет, прежде всего, удалить из них нежелательные элементы. После прохождения нескольких циклов прокрутки барабана с грязными вещами, вода, как правило, заменяется. Для этого и служит сливной насос.

сливной насосПомпа позволяет откачивать воду из бака после стирки, полоскания. Бывают синхронные и асинхронные насосы.

Конструкция бака

Бак – самый громоздкий элемент стиральной машины. Представляет из себя пластиковый корпус, в котором располагается металлический барабан, нагревательный элемент и термостат.

На баке в обязательном порядке присутствуют патрубки для подключения системы подачи воды и ее слива.

В последнее время многие производители применяют баки неразборного типа, в которых при выходе из строя подшипника вращения необходима полная замена данного элемента, либо же покупка новой техники.

Конструкция бакаБак может быть выполнен из стали или пластика. Из последних разработок – бак из полиплекса.

Амортизаторы

Работая на высоких оборотах, бак стиральной машины неизбежно подвергается воздействию больших раскачивающих его сил. Для сглаживания таких колебаний и предназначены амортизаторы.

В ходе работы стиральной машины они принимают на себя все нагрузки, поэтому также при частых перегрузках ломаются. Основными признаками неисправных амортизаторов можно назвать слишком сильные колебания корпуса стиральной машинки. Это может в итоге привести к разбиванию главного подшипника барабана.

амортизаторыДемпферы или амортизаторы – это детали, которые погашают колебания при работе СМА.

Одним из симптомов неисправных демпферов является периодическое слетание ремня привода электродвигателя.

Обратите внимание! Самостоятельная замена неисправных амортизаторов не рекомендуется, т.к для ее выполнения требуется демонтаж механизма барабана.

Пружины

Пружины обеспечивают дополнительный демпферный эффект при работе стиральной машины на высоких оборотах. В отличии от амортизаторов, которые гасят продольные колебания, пружины отвечают за отсутствие горизонтальных.

Именно благодаря им бак остается в относительно неподвижном своей оси состоянии, насколько это возможно. Являясь несложным механическим элементом, от частых перегрузок пружины могут растягиваться, в этом случае их следует заменить. Сделать это можно не снимая барабан. Достаточно открыть верхнюю крышку корпуса, и произвести необходимые работы.

пружиныПружины удерживают бак сверху и выполняют ту же функцию, что амортизаторы.

Шкив

Шкив барабана участвует в процессе передачи крутящего момента от электродвигателя. Чаще всего такая работа выполняется приводным ремнем, в некоторых случаях можно встретить модели с прямым соединением шкива и барабана.

Данная деталь является довольно надежной и может выходить из строя только при перекосе ремня, однако в нормальных условия эксплуатации стиральной машинки такое практически не происходит.

шкив барабанаЕсли в стиральной машине установлен двигатель с ременным приводом, тогда к баку крепится шкив.

Противовесы

Самая тяжелая и монументальная часть всей «стиралки». Может выполняться в двух видах – верхней плиты и боковых панелей. В обоих случаях представляет собой плотный и тяжелый элемент, обеспечивающий дополнительное гашение колебаний и не дающий барабану передавать сильную вибрацию на корпус.

Чтобы обеспечить наилучшую устойчивость, при установке машинки на постоянное место нужно обеспечить ей ровное расположение.

противовесТяжелые блоки делаются из бетона или пластика. Соединяются они болтами с внешней частью бака для восстановления баланса.

Барабан

Устройство барабана стиральной машины индезит представляет собой цилиндр из металла с большим количеством отверстий, через которые к вещам поступает и сливается вода. Между собой бак и барабан скрепляются резиновой манжетой. Такая конструкция позволяет гасить колебания, возникающие при вращении барабана, а также обеспечивает герметичность бака.

К задней части барабана крепится вал, через который ременной передачей происходит его вращение. Между валом и корпусом бака устанавливают подшипник, выполняющий сразу 2 функции:

  • Обеспечение вращения барабана.
  • Дополнительная герметизация бака.
барабанНаходится внутри бака, выполняется из нержавеющей стали.

При выходе данного подшипника из строя может потребоваться полная замен бака. Такое происходит в случаях, когда система неразборная.

Важно! Основная причина поломки подшипника барабана – периодический чрезмерный перегруз при стирке. Поэтому нужно всегда придерживаться требований каждой модели к максимальному весу белья, доступного для загрузки.

Остальные детали

Выше были рассмотрены самые важные составляющие стиральной машинки, но в ней также присутствуют и другие не менее необходимые элементы. О них далее.

Лоток-дозатор

С помощью данного лотка обеспечивается дозирование чистящего средства и освежителя при необходимости. В зависимости от используемых средств, могут быть задействованы 1, 2 или все 3 отдела лотка. Располагается на фронтальной панели в верхнем ярусе около кнопок управления и информационной панели.

лоток дозаторЛоток помещен в бункер, к которому подведены шланги от входного клапана. Через них в отсеки поступает вода для забора порошка.

Резиновая манжета

Отвечает за герметичность соединения барабана и бака. Может повреждаться острыми предметами, поэтому требует к себе бережного отношения. Например, использования мешков для стирки вещей.

резиновая манжетаУплотнительная резина расположена на люке и служит для герметизации двери.

Шланги и патрубки

Неотъемлемыми составляющими стиральной машины также является ряд патрубков и шлангов. К ним относятся:

  • Шланг подачи чистой воды из водопровода.
  • Шланг отвода грязной воды в канализацию.
  • Патрубок соединения барабана и насоса для грязной воды.

Все эти элементы также участвуют в процессе стирки. Единственной проблемой при их использовании является засор, который довольно легко устраняется простой прочисткой.

шлангШланг устанавливается на входном отверстии для подачи воды. Другая его часть крепится к корпусу.

Процесс стирки

Узнав из всего предыдущего материала, как устроена стиральная машина, можно легко приступать к самому процессу. Алгоритм состоит из следующих этапов:

  1. Предварительная сортировка вещей. Чтобы не испортить внешний вид своей одежды, вещи разделяют на черные, белые и цветные. Все три группы стираются отдельно друг от друга.
  2. Проверка карманов на предмет наличия в них посторонних вещей, упаковка одежды с большими замками в мешки для стирки.
  3. Загрузка барабана стиральной машинки в соответствии с максимальным весом сухого белья, рекомендованного для каждой конкретной модели.
  4. Закрытие бака машинки передней дверцей. Необходимо убедиться, что замок надежно закрыт, иначе не сработает блокировочный электромагнит и стирка не запустится.
  5. Загрузка в лоток стиральных средств.
  6. Выбор необходимой программы стирки. В зависимости от типа управления, ручного или автоматического, такой выбор происходит либо с помощью поворотного механизма, либо нажатием на кнопку соответствующего режима стирки.
  7. Контроль начала поступления воды в барабан и запуска его вращения.
  8. Контроль за срабатыванием нагревательного элемента в процессе стирки – простым прикосновением к стеклянной части дверцы.
  9. После окончания цикла стирки – открытие барана и извлечение выстиранных вещей. Удаление из резиновой манжеты остатков мусора, волос и других частиц, не вышедших через сливные каналы.
стирка в стиральной машинеВ современных машинах все действия выполняются автоматически, достаточно лишь выбрать режим стирки.

Также после окончания стирки рекомендуется на несколько минут оставлять барабан приоткрытым, чтобы обеспечить его просушивание.

Как ухаживать за стиральной машиной

К основным способам ухода относят периодическую чистку внутренностей специальным раствором, препятствующим образованию накипи. Возможно добавление подобных средств при каждой стирке, что обеспечит машинке долгий срок службы.

уход за стиральной машинойПриобретая бытовую технику, пользователь обязан позаботиться о ее правильном использовании.

Периодически рекомендуется контролировать отсек для сбора мусора в нижней части машинки от накопления оставшихся внутри частиц.

Понимая принцип работы стиральной машины автомат, можно надолго обеспечить себя надежной техникой для возвращения своим вещам прежнего блеска.

Видео: принцип работы стиральной машины

Устройство и принцип работы стиральной машины автомат, как она устроена

Как устроена стиральная машинкаВ настоящее время хорошему уходу за одеждой нам помогают различные механические устройства, например, такие как стиральные машины. Сегодня они встречаются практически во всех домах и большинство из нас не может себе представить жизнь без этих устройств.

Современные машины для стирки удивляют инновациям, благодаря которым, они экономят энергию, эффективно стирая одежду. Их история прошла долгий путь начиная с примитивного устройства и заканчивая автоматической стиральной машиной.

Общие сведения

Впервые машина для стирки белья была описана в 1752 году под названием «Йоркширская дева». Она состояла из деревянного бака, который можно было закрыть крышкой и заполнить бельём и горячей мыльной водой. В центре крышки находился деревянный брусок с ручкой наверху для поворота, а на дне был расположен деревянный диск с утопленными деревянными штифтами, которые перемещали белье в мыльной воде, поворачиваясь взад-вперёд. Размер этой машины и ручной режим делали её пригодной для небольших домашних хозяйств.

Современная стиральная машина

Особенности стиральной машинкиСовременная машина обычно требует подключения к источнику питания, пресной воде и сточным водам. Некоторые устройства не нагревают воду электричеством и вместо этого используют природный газ или (дополнительно или исключительно) подключены к центральному горячему водоснабжению.

Цикл стирки в таких машинах разделен на разные временные фазы. Машины автомат, которые являются обычными сегодня, обеспечивают последовательность автоматически, причём электроника обычно контролируется микроконтроллером.

Во время цикла стирки машина выпускает моющее средство и наполняет барабан водой, перемещая одежду вокруг воображаемой оси, чтобы каждый предмет был тщательно очищен. Затем эта мыльная жидкость сливается, а для цикла полоскания добавляется чистая воду, которая затем удаляется с оставшимся мылом. После чего барабан начинает быстро вращаться, удаляя около 80 процентов избыточной воды в одежде.

Особенности, доступные в современных бытовых стиральных агрегатах:

  • таймер для задержки начала цикла стирки;
  • предопределённые программы для различных типов белья;
  • настройки скорости вращения;
  • переменные температуры, включая холодную стирку.

Как устроена внутри стиральная машинкаВ Европе большинство стиральных устройств представляют собой барабанные механизмы, в которых барабан вращается вокруг горизонтальной оси. Этот тип машин различает фронтальный и верхний загрузчик. Для фронтальных загрузчиков загрузочная дверь расположена на передней части стиральной машины, а верхние загрузчики загружают мойку барабана сверху. Вокруг стирального барабана находится ванна, которая может быть изготовлена ​​из нержавеющей стали или пластика.

У большинства машин стиральный барабан вращается двигателем с помощью клинового ремня. Между тем другие производители также разработали машины с так называемым прямым приводом, в котором двигатель расположен на промывочном барабане.

В верхней части агрегата находятся элементы управления и ящик для моющих средств и средств по уходу.

Барабан стиральной машиныБытовые машины обычно имеют только одно соединение холодной воды. При запуске, программы стирки, вода вытекает из водопровода через соответствующий шланг для моющего средства. Через отверстия промывочного барабана промывочный раствор поступает в барабан.

Для процесса стирки промывочный раствор нагревается нагревательным стержнем до заданной температуры. Чем выше заданная температура, тем больше энергии требуется для нагрева воды. После промывки или ополаскивания сливной насос подаёт промывочный раствор или промывочную воду, его пропускают через сливной шланг в дренажную систему.

В машинах с циркуляционной системой установлены два насоса: дренажный насос и циркуляционный насос. Дренажный насос вымывает воду из бака, в то время как циркуляционный насос гарантирует, что во время стирки промывочный раствор возвращается в барабан через соединительный шланг.

Сегодня стиральные устройства делятся на полуавтоматические и автоматические. Полуавтоматические машины снабжены программами для стирки. Управлять таким агрегатом можно только определяя необходимые параметры вручную с помощью переключателей температуры, программ стирки, скорости отжима. Такие машины проще, но менее функциональны.

Принцип работы машины автомат

Автомат может показаться более сложным устройством. Зато такая машина не нуждается в помощи — она всё сделает сама:

  • определит вес загруженного белья;
  • закачает сколько надо воды;
  • загрузит сколько надо моющих средств;
  • определит время стирки.

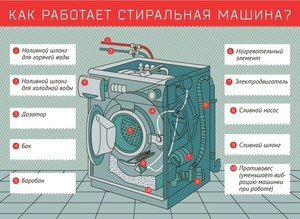

Режимы стиральной машиныКроме того, она сделает анализ ткани, и того насколько она грязная. Исходя из полученных данных, машина начнёт стирку. Во время работы на цветном дисплее будут выведены данные о температуре воды, скорости вращения барабана во время отжима и т. д. Сенсорных датчиков в машинке автомат установлено много — они сообщают о качестве воды, температуре и других параметрах.

Со временем производители автоматических машин пошли на многое, чтобы снизить стоимость. Например, более дорогие редукторы больше не требуются, поскольку скорость двигателя можно контролировать электронным способом.

Устройство и работа стиральных машин

Корпус машин состоит из листовой стали, которая может быть:

  • эмалированной;
  • оцинкованной;
  • окрашенной;
  • из нержавеющей стали.

Как отремонтировать стиральную машинуВ некоторых моделях корпус состоит из самонесущей рамы, которая прочно соединена с задней стенкой. Переднюю стенку, боковые стенки и крышку можно снять с минимальными усилиями. Эта конструкция рамы обеспечивает лёгкий и быстрый ремонт в случае обслуживания.

Верхние и фронтальные загрузчики имеют крышку устройства, которая обычно изготовлена из устойчивого к царапинам, истиранию и высокой температуре материала. Для загрузки / выгрузки они открываются с помощью кнопки открытия (кнопка разблокировки).

Фронтальные загрузчики загружаются и разгружаются через отверстие для заполнения. Оно может иметь диаметр до 40 см. Угол открытия двери может быть до 180°. Стекло двери термостойкое и с двойным остеклением в некоторых приборах, для теплоизоляции и шумоподавления.

Некоторые производители предлагают освещение барабана, чтобы обеспечить лучшую видимость при погрузке и разгрузке. Чтобы максимально снизить потребление энергии, свет автоматически отключается.

Для уменьшения шума на компонентах и на корпусе используются специальные изоляционные материалы.

Стиральный барабан

Обзор стиральной машинкиСтиральный барабан выполнен из нержавеющей стали и установлен с возможностью вращения в специальной ванне. Для фронтальных загрузчиков предусмотрено одностороннее, для верхних загрузчиков одностороннее или двустороннее вращение барабана.

Стиральный барабан имеет объем от 40 до 55 литров, а некоторые приборы — от 56 до 72 литров. Барабан имеет отверстия для более быстрого проникновения воды.

Для облегчения загрузки и разгрузки некоторые модели оснащены наклонным задним барабаном 10 или 15°. Внутри барабан снабжён рёбрами из нержавеющей стали или пластика. Они являются частью механики стирки, поднимая белье из воды и отбрасывая его обратно, или промывая воду с определённой высоты.

Для достижения хорошего результата мытья и оптимального ухода за одеждой для разных текстильных изделий существуют устройства с асимметричными драйверами, то есть одна сторона закруглена, что приводит к более низкой высоте падения, а одна сторона плоская.

Чтобы убедиться, что белье полностью смочено, некоторые автоматические стиральные машины работают в соответствии с принципом водяного колеса. С лопатами, отверстиями или подкладками на внешней стороне барабана вводится вода и транспортируется вверх во время движения барабана.

Быстрое проникновение воды также достигается за счёт дополнительного циркуляционного насоса.

Дозировочные отсеки

В зависимости от производителя машины оснащены различным количеством вместительных отделений (от 2 до 4) для добавления стиральных средств и средств по уходу:

  • отделение предварительной мойки, средство для вымачивания;
  • отделение для смягчителя, средство для удаления пятен или отбеливателя;
  • отделение для основной стирки;
  • отделение для освежителя.

Подключение стиральной машиныПромывка продуктов для стирки и ухода происходит автоматически. Автоматическая очистка дозирующей камеры после завершения программы предотвращает загрязнение.

Дозирующая камера для автоматической дозировки

Для заполнения внутренних ёмкостей жидким стирающим средством или смягчителем используется соответствующая дозирующая камера. Жидкое средство и смягчитель ткани можно, таким образом, автоматически дозировать.

Автоматические дозаторы

Отдельные ёмкости с порошком или жидким моющим средством, которые подключены к стиральной машине и размещены поблизости также позволяют хранить и автоматически дозировать моющее средство.

Водоснабжение

Машинка для стиркиДля входа воды подключён шланг к линии питьевой воды. Подача воды осуществляется через электромагнитные клапаны которые открываются и закрываются программным управлением в назначенное время. Давление в сети водоснабжения поддерживает процессы открытия и закрытия.

В клапане установлен регулятор расхода воды, обеспечивающий постоянную подачу воды при разном давлении в линии. Если давление воды выше 10 бар, в подводящей линии должен быть установлен редукционный клапан. При давлении воды ниже 1 бар необходимо соблюдать специальные меры производителя.

Перед регулятором потока находятся фильтры, которые предотвращают попадание частиц грязи в клапан из линии воды.

Стиральные устройства оснащены 1—3 электромагнитными клапанами. С тремя электромагнитными клапанами предусмотрен отдельный клапан для каждой камеры промывки.

Для достижения более быстрого проникновения воды в белье и, следовательно, для лучшей промывки с минимальным потреблением воды, машины оснащены дополнительными способами промывки водой. На некоторых устройствах дверное стекло скошено, что обеспечивает быстрое и полное смачивание белья.

В случае устройств с быстрой технологией увлажнения белье быстро смачивается с помощью дополнительного инжекционного сопла и обеспечивается быстрый обмен воды во время стирки.

В случае системы прямой мойки вода подаётся непосредственно в белье через сопло во время подачи воды и протекает сверху. Таким образом, моющее средство автоматически промывается.

Контроль водоснабжения

Машинка для домашнего использованияПродолжительность подачи воды может быть зависимой от уровня или заданного времени.

В зависимом от уровня управления уровне уровни воды определяются регуляторами уровня также называемыми контроллерами уровня. Есть механические и аналоговые контроллеры уровня.

Механические регуляторы уровня, называемые мониторами давления, представляют собой герметичные ячейки давления с мембраной, которые соединены с ванной через шланг. Когда достигнут желаемый уровень воды, давление воздуха в коробке давления увеличивается. Благодаря арочной мембране электромагнитный клапан закрывается через контактную систему, и подача воды прерывается. С механическим регулятором уровня задаются разные уровни воды.

Контроллеры аналогового уровня, называемые датчиками давления, являются электронными контроллерами уровня. Они обладают свойством полупроводника. Они реагируют на повышение уровня воды и повышенное давление воздуха с изменением электрического сопротивления и, следовательно, изменением электрического напряжения.

Регуляторы уровня воды также используются в качестве сухой защиты, так как нагрев включается только при достижении определённого уровня, а также при защите от затопления и в качестве пенных детекторов во время стирки. В начале программы стирки подаётся достаточное количество воды до тех пор, пока не будет достигнут уровень воды, соответствующий программе стирки, и регулятор уровня не ответит. Затем двигатель поворачивает барабан.

Автоматическая загрузка

Входящее количество воды зависит не только от выбранной программы стирки, но также зависит от впитывающей способности белья.

Количество входящей воды записывается в начале программы стирки и используется для расчёта количества промывочной воды. Этот процесс называется автоматическим количеством.

Нагрев

Агрегат для стиркиНагрев происходит преимущественно с помощью трубчатых нагревателей в ванне, реже — с помощью водонагревателя вне ванны.

Мощность нагрева макс. 2,3 квт. Для некоторых устройств удельная площадь поверхности уменьшается за счёт увеличения площади нагревания.

Электронные контроллеры используются для контроля температуры. Их задача — установить, ограничить и поддерживать постоянную температуру щёлока. Температуру можно либо непрерывно регулировать до 95° C, либо постоянно назначать программы.

Термисторы используются для электронного контроля температуры. Эти полупроводники работают по принципу электропроводности, который изменяется при нагревании. Когда напряжение подаётся на термистор, и цепь замкнута, ток течёт через него и действует как резистор. Электрическое сопротивление термисторов уменьшается с увеличением нагрева

Электронные контроллеры температуры имеют высокую точность и в сочетании с микропроцессорным управлением обеспечивают высокий уровень безопасности.

Привод

Привод (двигатель) перемещает стиральный барабан с разной скоростью в чередующемся направлении вращения (реверсирование). Скорость барабана зависит от программы. При вращении скорость составляет от 400 до 1800 U / мин.

Для привода используются разные двигатели:

Привод стиральной машинкиУниверсальные двигатели (коммутаторы, коллекторные двигатели) для работы от постоянного или переменного тока. Эти двигатели, оснащённые электронными компонентами управления, предлагают широкий спектр применений.

Различаются индивидуальные скорости, комбинации скоростей. Например, для оптимального распределения белья путём лёгкого ускорения барабана во время вращения, для вспенивания и др. Универсальные двигатели используются на машинах с разной скоростью вращения. Их максимальная скорость находится в верхнем диапазоне.

Высококачественные машины оснащены прерывателем. Здесь универсальный двигатель подаётся электроникой с выпрямленными сглаженными импульсами напряжения.

Трехфазные асинхронные двигатели с управлением преобразователем частоты (FI-управление): эти двигатели не требуют использования угольных щёток, поэтому они износостойкие и работают очень тихо, даже на высоких скоростях.

Ещё одной новой разработкой в ​​этой области является прямой привод. Приводной двигатель прочно соединён с приводным валом барабана, поэтому приводные ремни больше не нужны. Это означает, что пространство за барабаном можно использовать лучше, а глубина барабана может быть на 30% больше. Из-за центрального положения вибрация привода уменьшена. Снижение шума за счёт исключения приводного ремня составляет около 10%.

Устройство стиральной машины и принцип ее работы

Почти в каждом доме есть стиральная машина автомат (СМА). Но как она может быть устроена, для большинства людей остается загадкой. Если вы собираетесь сами ремонтировать некоторые узлы своего стирального агрегата, то знать, как устроена стиральная машина, будет полезно.

Схема стиральной машины

Перед тем, как рассматривать каждый узел СМА, вам следует посмотреть, как выглядит схема стиральной машины, чтобы вы имели общее представление о ее строении.

Устройство стиральной машины

Модуль управления

Эту часть стиральной машины автомат можно назвать, без преувеличения, “мозгом” устройства. Он управляет всеми процессами, когда агрегат начинает стирать, отдает команды всем узлам, в том числе и электродвигателю, о начале или завершении работы. В модуле управления установлены специальные программы, которые он выполняет. Список этих программ у каждой модели СМА разный. Есть модули более “умные”, с большим списком режимов и задач. Бывают попроще, дающие команды, на выполнение основных функций стирки и отжима.

При выходе электроники из строя СМА начинает работать с ошибками или вообще останавливается.

Для контроля над процессом стирки, модулю требуется информация от разных частей машины. Для этого используются датчики, которые отсылают в “мозг” стиралки сигналы:

Датчик контроля уровня воды

Этот датчик контролирует уровень воды в баке. С его помощью модуль узнает информацию о ее количестве при наполнении. В паре с этим датчиком работает воздушная камера, которая, в зависимости от того, насколько заполнен бак, подает на него давление.

Термодатчик

В стиральных машинах такие устройства встречаются двух типов – термостат и термистор. Первые можно увидеть на оборудовании прошлых лет. Термостаты в свою очередь делятся на газонаполненные и биметаллические. В последних используется реле: при изменении температуры оно замыкается. В газонаполненных устройствах залит фреон, при нагревании которого замыкается контакт регулятора.

Термистор для стиральной машины

Термистор для стиральной машины

Датчики, работающие на термисторах, применяются в более продвинутой современной технике, рассчитывая сопротивление в момент нагрева. Они гораздо надёжнее и эффективнее обычных термостатов. К тому же занимают заметно меньше полезной площади.

Таходатчик

Для контроля скорости вращения двигателя используется таходатчик. Только с его помощью возможны разные режимы скоростей двигателя в процессе стирки или отжима.

Другая электроника

К ней относятся разнообразные реле (например, датчик закрытия люка), световые индикаторы и дисплей, показывающий информацию о выполнении текущей операции, панель навигации. Так, в моделях машин ATLANT (Атлант), бывает пять видов панелей:

  • со светодиодной индикацией;
  • с сегментным дисплеем и световой индикацией;
  • панель управления с ЖК-дисплеем;
  • панель управления с ЖК-дисплеем и кнопками навигации;
  • со светодиодной индикацией и сегментным дисплеем.

ЖК дисплей

Основные элементы СМА

В результате получения всей информации от датчиков, электронный модуль начинает обрабатывать ее и отдает команду управляющим элементам машинки, после чего весь механизм включается в работу. К ним относятся:

Замок дверцы люка

Перед запуском стирки управляющий модуль блокирует люк посредством систем магнитов или металлических пластин. Первые удерживают дверцу за счёт магнитного поля, тогда как вторые закрывают отсек для стирки с помощью термоэлемента. Он нагревает пластину вследствие чего она расширяется, фиксируя люк.

Подача и слив воды

Патрубки идут от отсека для моющих средств и барабана до впускного клапана, на выходе которого крепится заливной шланг. Система статично закрепляется внутри корпуса хомутами из мягкого пластика. Впускной клапан – это своего рода кран, открывающийся согласно выбранному режиму стирки.

Наполнение воды в баке контролируется дифференциальным манометром – устройством для измерения перепада давлений. Сливается вода с помощью помпы и выходного шланга. Чаще всего система включает в себя фильтр. За активацию слива отвечает управляющий модуль.

Система слива СМА

Система слива СМА

Электродвигатель

Центрифуга стиральной машины вращается за счёт электрического двигателя. В продаже можно встретить немало разновидностей последних, но чаще всего устройства идут с прямым приводом (инверторные) либо коллекторные, реже асинхронные агрегаты.

Инверторный мотор

Инверторный мотор

Скорость вращения барабана, количество циклов и прочие функциональные возможности настраиваются посредством модуля управления.

Инверторные двигатели соединяются с центрифугой напрямую, тогда как коллекторные и асинхронные с помощью шкива и приводного ремня.

Бак и барабан СМА

Здесь мы имеем барабан (центрифугу) с перфорацией, где по периметру проходят рельефные рёбра. Они могут быть разной длины и высоты. Рёбра при вращении барабана позволяют равномерно распределить бельё по имеющейся площади, что заметно облегчает последующий отжим.

Центрифуга может быть из пластика или нержавейки. Последняя исключает проблемы с коррозией, но стоимость стиральной машины при этом заметно увеличивается.

Конструкция бака бывает разборной и неразборной. В первом случае обслуживать устройство гораздо легче.

Барабан

Сама центрифуга вращается на подшипнике, который расположен на валу. Здесь же находится шкив передачи. Судя по обзорам техники и отзывам потребителей лидерство по качеству подшипников удерживают бренды Zanussi и Gorenje.

Трубчатый электронагреватель

Чтобы нагреть воду в баке, используется ТЭН. Напряжение на него подается после команды с системы управления, после чего начинается подогрев воды до необходимых показателей. При достижении запрограммированной температуры, термостат отправляет сигнал в модуль на отключение нагрева.

Следует обратить внимание, что ТЭН со временем покрывается толстым слоем накипи, которая ухудшает отдачу тепла, из чего следует перегрев и перегорание спирали нагревателя. Поэтому рекомендуется периодически проводить очистку ТЭНа. Но, например, в новых стиральных машинках Samsung (Самсунг) используется нагреватель, имеющий двойное керамическое покрытие.

ТЭН

Другие детали корпуса

Основная часть конструкции автоматической стиральной машины была описана выше. Но остались некоторые элементы, которые не были упомянуты:

  • система амортизации;
  • бункер для порошка;
  • корпус стиральной машинки;
  • шланги.

Амортизация

При вращении центрифуга вызывает сильную вибрацию, поэтому жёсткое крепление к корпусу стиральной машины не используют. Роль амортизаторов взяли на себя специальные пружины, расположенные по периметру барабана.

Более того, почти все модели оснащены системой противовесов. Это утяжелённые блоки, каждый из которых содержит бетон или размагниченный металл. Грамотно выстроенный амортизирующий тандем позволяет практически полностью исключить вибрацию корпуса. Но такой подход можно увидеть только на стиральных машинах премиального уровня.

Противовес стиральной машины

Противовес стиральной машины

Бункер для порошка

В отделении дозатора находится лоточек для порошка и ополаскивателя. К этому отделению подведены патрубки, через которые подается вода для смыва моющих средств.

Устройство стиральной машины автомат Zanussi (Занусси) отличается от других моделей наличием системы Jet System, которая благодаря постоянной циркуляции моющего раствора равномерно пропитывает белье во время замачивания. Агрегат способен определить момент, когда ткани хорошо пропитались, и пора отключать подачу воды.

Емкость для порошка

Корпус СМА

Если из машинки вынуть все внутренние части, то останется корпус, содержащий люк для загрузки и верхнюю крышку. Корпус является каркасом машинки, к которому прикрепляются все элементы и узлы стирального агрегата.

Шланги

Чтобы заливать или производить слив воды из машинки, к ней подсоединяются шланги. Сливной отводят в канализацию или в специальную емкость. Наливной подсоединяется одним концом к водопроводу, а другим к СМА.

Шланги

Принцип работы стиральной машины

После включения техники пользователь выбирает нужную программу и активирует процесс стирки. Загрузочный люк блокируется. Впускной клапан открывается и начинается забор необходимого объёма воды. Дифференциальный манометр при этом контролирует наполнение бака.

Затем включается двигатель, и центрифуга начинает вращаться. Параллельно с этим из специального отсека в барабан поступают моющие средства. После процедуры замачивания происходит основная стирка: активируется нагревательный элемент, где за нагнетание температуры отвечает термодатчик.

По окончании начинает работать помпа, сливая всю воду из бака. Количество циклов зависит от выбранного режима. Заключительным этапом стирки идёт отжим, после которого барабан останавливается, а главный чип даёт команду о разблокировке люка.

Принцип работы стиральной машины автомат был рассмотрен выше. И поняв, каким образом работает этот агрегат, можно приступать к изучению отдельных его частей и механизмов. Но существуют СМА с вертикальной загрузкой, например – Ардо. Устройство таких стиральных машин отличается размещением люка для загрузки, и некоторыми внутренними конструктивными особенностями, разработанными для такого типа агрегатов.
Краткий обзор узлов СМА, конечно же, не поможет вам в ремонте, но зная устройство, легче найти причину неисправности машинки и изучить узел, вышедший из строя более досконально.

Какой принцип работы стиральной машины?

, когда измеряют потери в сердечнике трехфазного распределительного трансформатора или потери трехфазного реактора, одна фаза показала отрицательные потери в ваттах. Зачем??

0 ответов


Что такое точка перегиба напряжения КТ?

5 ответов NTPC,


Как работает защита от замыканий на землю и утечки на землю?

5 ответов


, какова функция Droop CT и где она используется?

3 ответов Lanco,


Можете ли вы запустить лампу накаливания без стартера?

8 ответов Адани,



Я хочу, чтобы формула для расчета размера кабеля в соответствии с нагрузкой, приведенной в длина и усилениеЯ искал много сайтов, но не ответил правильно. пожалуйста ответь мне как можно скорее.

0 ответов


Как рассчитывается cmd для энергетических сетей

0 ответов


Почему DG установил рейтинг в кВА

13 ответов Кромптон Наголенники,


Как вы будете использовать электроэнергию? Вы можете начать с генераторная станция.

0 ответов


Какие факторы следует учитывать при установке электрооборудования? как коэффициент загрузки, коэффициент разнесения .....

0 ответов


есть ли какое-либо устройство, которое работает правильно, принимает реле, это может быть предохранитель, но если я хочу предохранитель 33 кВ 300 ампер, это пожалуйста, дайте мне детали

0 ответов


, где коэффициент мощности дизель-генератора всегда равен 0.8. пожалуйста, объясните

5 ответов Dalkia,


Стиральная машина Выбор шланга, установка и обслуживание Страница

a.k.a. "Высокая стоимость пренебрежения вашей стирки Шланги машины !! "

НРАВИТСЯ Питон, шланг обернул вокруг своего кошелька, сжимая его сухой ...

Шланги стиральной машины являются одними из наиболее забытые, но потенциально разрушительные предметы обслуживания в доме. Так как они вне поля зрения, они забыты и дают небольшое предупреждение о надвигающейся катастрофа.

Не проверять шланги стиральной машины - все равно что не проверять масло. Ничто не кажется неправильным до того момента, когда ваша жизнь, кажется, вспыхивает перед вами ... а также плавающий комод ... и диванный столик ... и собака ... все волшебным образом выбегают из входной двери в цунами! если ты не могу вспомнить, сколько лет вашей стиральной машине, или если вы думаете, что ее возраст в двойные цифры, пришло время заменить эти шланги !!

Выбор запасного шланга ... это не так так легко!

infwindows / infwaterheaterBefore мы пойдем дальше, давайте кратко поговорим о вашем выборе замены шланга.Есть два основных типа шлангов доступны в хозяйственных магазинах ... усилены резина и из нержавеющей стали, усиленная .

Усиленные резиновые шланги похожи на шланги, используемые вашими родителями (и может быть, ваши бабушка и дедушка). Хотя более ранние типы были простой твердой резиной, современные шланги усилены плетеной вискозой или полиэфирной сеткой для увеличения разрывная сила. Если вы выбираете этот тип шланга, убедитесь, что на этикетке написано «усиленный» или вы можете получить некачественный шланг.(Graphic любезно предоставлено Ace Hardware .)

более новым ребенком на блоке является плетеный шланг из нержавеющей стали , часто называемый «взрывобезопасный» или «взрывостойкий». Конструкция очень гибкая пластиковый шланг в витой гибкой сетке из нержавеющей стальной проволоки. Одним из брендов является Fluidmaster Шланг NO-BURST ® (любезно предоставлено Fluidmaster ). Этот тип шланг более устойчив к физическим повреждениям (резка и скручивание), чем резиновые шланги и вообще несут более длинные гарантии... но не обязательно длятся дольше!

Несмотря на свое название, взрывозащищенные шланги могут выйти из строя ... с тем же заболоченные последствия как резиновые шланги. По словам Бетси Вудсон из Совхоз Страхование , "Там Есть много факторов, связанных с тем, почему шланг может протечь или лопнуть; такие как возраст шланг, (наше исследование показывает, много раз шланги сидят на складе в течение многих лет прежде чем они будут в конечном итоге отправлены в магазин) химическое содержание воды, которое может вызвать повреждение внутри шланга и возможный отказ, (многие из металла оплетенные шланги имеют резиновые внутренности, которые также подвержены износу) и Конечно, производственные дефекты также являются причиной многих отказов."

"Независимо от типа шланга, который использует домовладелец, мы рекомендуем регулярно проверять их и заменять каждые 3-5 лет как часть плана профилактического обслуживания. "(Обратите внимание, что State Farm Insurance делает не одобряйте, не рекомендуйте и не гарантируйте шланг стиральной машины любой марки.)

(Рисунок взрыва шланга из нержавеющей стали любезно предоставлен Совхоз Страхование )

Смотреть за общие ошибки установки!

какой Смущает любая статистика по выходу из строя шланга - ошибка установки, которая может радикально сократить срок службы шланга.Независимо от того, какой тип шланга вы выберете, резкие перегибы или изгибы шланга могут ослабить его или уплотнение на разъемах. Чтобы предотвратить давление на шланг и разъемы, оставьте как минимум 3 "-4" между задней частью стиральной машины и стены. И не экономьте на длине ... покупайте шланги дольше, чем вы нужно учесть немного расслабиться!

Если у вас плотная установка, например, мелкое белье шкаф, есть шланги, которые имеют прямоугольные разъемы. Это позволяет стиральная машина должна быть расположена ближе к стене, не создавая дополнительного напряжения на шланге (см. рисунок справа, предоставлено Ace Hardware ).Возможно, вам придется Специальный заказ их или заказать онлайн, если в вашем магазине нет их.

Итак, подведем итоги ...

(1) Из-за отсутствия достоверной статистической информации о частоте отказов я не могу дать окончательную рекомендацию. нержавеющий стальные шланги, кажется, имеют край, но они не являются надежными. Для Например, Allstate Insurance наклоняется к оплетенным шлангам, но не от всей души рекомендует их: , «Шланги с внешней стальной оплеткой могут быть более дорогостоящими (прибл.$ 10) чем резиновые шланги (около $ 5), но имеют более низкий уровень отказов. "

Как низко, тем не менее, продолжает оставаться загадкой!

(2) Регулярный осмотр может быть ключом к минимизации вашего риска. Ищите ржавчину на разъемах, необычные выпуклости в резиновых шлангах (особенно рядом разъемы) или распутывание и выпуклость шлангов из нержавеющей стали. Конечно, если есть утечка, немедленно замените шланг!

Как заменить шланги стиральной машины...

Отключить подачу воды в стиральную машину. Установите машину на цикл наполнения и включите его на несколько секунд. Это снимет давление в шланги и заверить вас, что вода действительно отключена! Отключите стиральную машину и оттяни его от стены на фут или около того и посмотри за ним. Не заткнись ... ты можно навести порядок на стене и полу позже ... назовите это бахромой выгода! В этот момент вы увидите три шланга ... шланг для слива жира и два более тонкие водяные шланги, один для горячего и один для холодного.Если у вас много ослабьте шланги, вы можете продолжать вытягивать машину, пока не пространство позади этого, чтобы работать. Иногда полезно отсоединить сливной шланг, так как обычно это самый короткий из шлангов. Не позволяйте сливному шлангу упасть на пол ... держать его поднятым, используя свои творческие способности, потому что в нем будет вода!

На этом этапе вам придется столкнуться с собственными ограничениями ловкости и гибкость и тип установки, с которой вы имеете дело.Если вы находитесь в просторный подвал, доступ, вероятно, не будет большой проблемой. Если ты работая в прачечной, у вас может быть очень мало места для работы. Если ваша сушилка для белья находится в одном шкафу, вы можете отключить сушить и вытаскивать его полностью из шкафа, чтобы обеспечить лучший доступ к шланги. Опять же, это может включать удаление дверей шкафа или других неприятность. В некоторых из этих работ мне пришлось использовать стремянку и буквально перелезть через верхнюю часть моечной машины, чтобы получить позади этого! Попробуй разобраться что легче или работает лучше всего в вашей ситуации... не всегда одно и то же, К сожалению!

Теперь, когда у вас есть доступ, возьмите ведро и положите его под шланги. Рассечение шланги где-то рядом с их центрами и позволяют им слить ведро. Затем, отрежьте им резиновый шланг от разъемов. Я нашел, что легче получить Резина с дороги, борясь с разъемами.

Посмотрите на общее состояние металлических резьбовых соединителей на конце шланги Если они заржавели, то вам может быть отказано в работе. ржавчина может практически приварить соединитель к. Если они не ржавые, они должны быть легко снимаемым. Некоторые сантехники любят немного опрыскивать WD-40 или другая проникающая смазка на соединениях и выйдите на улицу, чтобы покурить, пока он впитывается. ПРИМЕЧАНИЕ: Как правило, резьбовое отверстие шланга на стиральной машине пластиковое, поэтому удаление даже проржавевшего шлангового соединителя должно быть довольно легко.

Закончишь с дымом? Теперь самое интересное ... они оторвутся или не так ли? Моя обычная рутина - сначала попытаться слегка затянуть соединения первый.Старый друг, который был монтажником паровых труб, однажды сказал мне, что Процесс затягивания вызывает определенные изменения в трущихся поверхностях металлы. Это как металл помнит направление, в котором он был повернут, и хочет идти только так! В результате, слегка затянув соединение во-первых, его будет легче ослабить. Я не уверен, что это действительно относится здесь, поскольку резиновая шайба внутри разъема на самом деле делает уплотнение, не только темы. Вы можете попробовать это, если хотите!

Лучший инструмент для этой работы - старая добрая старомодная трубка или «обезьяна» гаечный ключ (также известный как гаечный ключ Стиллсона для вас, пуристов).Мост шланг концы накатаны, поэтому ваш выбор инструментов ограничен или плоскогубцами или трубный ключ. Недостатком любого плоскогубца является то, что вы должны прилагать усилие сжатия на довольно тонкостенном разъеме, чтобы удалить его ... эта сила также противостоит вам усилия по удалению. Трубный ключ, с другой стороны, только удерживает небольшая площадь разъема, и благодаря своей конструкции более надежно захватывает. Если вы делаете не хватает места, чтобы использовать разводной ключ, вы можете использовать плоскогубцы с изогнутыми челюсти или тиски.

Я не могу сказать вам, как трудно повернуть разъем, прежде чем приступить к резке. Если вы чувствуете, что трубы начинают чрезмерно двигаться или изгибаться, и вы не можете возьмитесь за кран достаточно крепко, чтобы противостоять перекручиванию. Альтернатива, но операция!

Операция проста, если вы понять принцип. Поскольку печать, как я упоминал ранее, между соединителем и краном с помощью резиновой шайбы, слегка разрезая резьба на кране не уменьшит уплотнение.Поэтому, что вы хотите сделать вырезать по диагонали косую сторону разъема с помощью ножовки. Это будет неизменно нарезать резьбу крана, но это действительно несущественно. Теперь, конечно, если вы слишком агрессивны и полностью прорезаете Резьбовой участок крана, тогда вам придется заменить кран. Все вы пытаются сделать, это сократить минимум, необходимый для проникновения в разъем.

Отогните область среза разъема с помощью отвертки, пока не сможете получить плоскогубцы на нем.Используйте плоскогубцы, чтобы откинуть этот клапан назад, пока нити крана под ним обнажены. Этого достаточно в большинстве случаев, чтобы выпустить виртуальный сварной шов между соединителем и краном, и вы сможете открути это. Если соединение все еще твердое, вы можете сделать другое Порежьте или распылите еще на WD-40 и выпейте ледяной чай!

Время установить новые шланги ...

Надеть новые шланги совсем несложно. Положите немного смазки сантехника на Резьба крана, разъема и резиновой шайбы.Убедитесь, что резиновая шайба полностью усажена внутри соединителя шланга. Заправить разъем на кран полностью. Затем дайте ему еще один оборот с вашими плоскогубцами до сильного сопротивление чувствуется. Завершите все 4 подключения таким образом и аккуратно включите воду и проверьте на утечки, подтяните соединения при необходимости.

Так как упоминалось ранее, не перекручивайте шланг во время установки и убедитесь, что он не изгибается при толкании машины к стене. Рекомендуется оставить зазор 3–4 дюйма или использовать прямоугольный шланг в форме «гусиная шея», если пространство ограниченное.

Не верьте нам на слово!

Все еще не думаете, что катастрофа может поразить ваш дом? Мы перепечатали отличная статья из совхоза Страхование о стоимости взрывной мойки Шланги машины ... и некоторые разумные меры, чтобы защитить себя. Нажмите ЗДЕСЬ для полной статьи.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
