Состав пластикового окна



Пластиковое окно — это продукт, состоящий из нескольких элементов, сопровождающихся различными техническими терминами. Как только не называют пластиковые окна и стеклопакеты: и окна ПВХ, и пластиковые стеклопакеты. Для того чтобы немного разобраться в данном вопросе, приведём небольшой словарь терминов и немного разберём строение окна.


Основные характеристики пластиковых окон

Появлению на свет пластиковых окон мы обязаны Анри Виктору Реньо, французскому учёному-химику и горному инженеру по совместительству {по окончании Политехнической школы в Париже (1832) учился в Горной школе}. Именно его работы и опыты привели к открытию данного материала. В ходе своих экспериментов и многократных исследований в 1838 г. Реньо получил такой материал как

поливинилхлорид. Иными словами, это тот самый ПВХ, из которого сделаны современные окна.

К недостаткам поливинилхлорида можно отнести тот факт, что длительное воздействие ультрафиолета, например при попадании прямых солнечных лучей, на изделия из ПВХ может привести к фотодеструкции, вследствие чего изделие теряет эластичность и прочность. Для предотвращения данного явления в состав ПВХ вводят светопоглощающие красители, что позволяет ограничиться деградацией тонкого слоя толщиной около 0.05 мм, который изменяет свой цвет (процесс «отбеливания»).

В настоящее время окна из данного материала у всех на слуху и занимают лидирующие позиции на рынке. Полное доминирование не удивительно, ведь этот материал экологичен.

Также следует указать и другие характеристики пластиковых окон.

Важными функциями окон ПВХ

являются сохранение тепла в доме / квартире и защита от какого-либо шума, исходящего извне.

И чтобы выполнять эти функции в полном объёме, хорошие окна должны обладать отличной звукоизоляцией и иметь сопротивление теплопередаче.

Теперь следует поговорить подробнее про звукоизоляцию.

Все мы, приходя домой, хотим полностью окунуться в спокойную и уютную атмосферу, где не будет места постороннему шуму, который доносится с улицы. И окна должны справляться с этой задачей, обладая хорошей звукоизоляцией, т. е. окна нашего дома должны снижать уровень шума, чтобы человек слышал только те звуки, которые ему приятно слышать, а не всё то, что происходит за окном.

Ведь за день мы устаем от акустического напряжения, сами того не замечая, поэтому важно, чтобы атмосфера дома была иной, чем на улице, работе и т. д.

На хорошую или плохую звукоизоляцию может повлиять сам стеклопакет, ведь он занимает довольно приличную площадь окна.

Ранее уже говорилось о том, что окно должно иметь сопротивление теплопередаче. И тут тоже свою роль играет стеклопакет.

Оказывается, всё достаточно просто: чем больше у окна сопротивления теплопередаче, тем теплее оно будет. А также тепло будет меньше проходить через конструкцию окон ПВХ. И можно не бояться, что в сильный мороз Ваш дом изнутри будет похож на ледяной дворец.

Для этого существуют энергосберегающие стеклопакеты. Суть таких окон в том, что на поверхность стекла наносится тонкий слой ионов серебра.

Улучшают качество теплоизоляции и дистанционные рамки, которые, в свою очередь, изготавливаются из пластика.

В любом случае, необходимо ответственно подходить к выбору окон, не спешить, чтобы потом не пришлось проводить монтаж заново и не мучиться от нежелательных звуков, проникающих в Ваш дом.

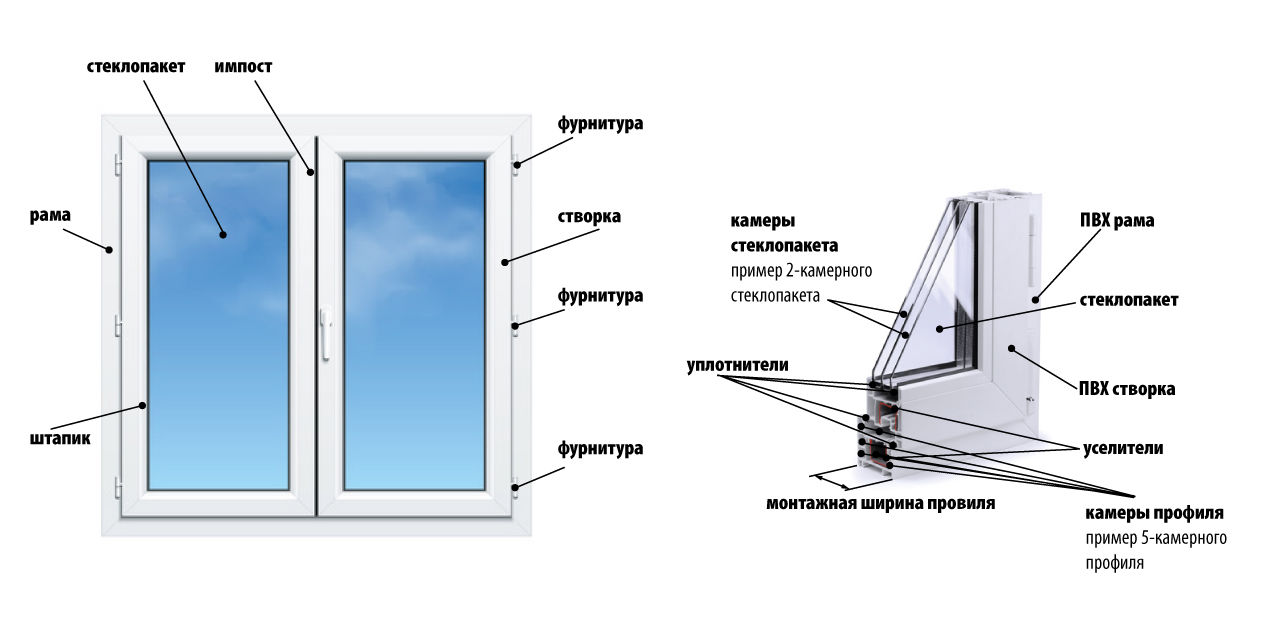

Составляющие пластикового окна






Словарь терминов



0. Пластиковое окно — это инженерная конструкция, которая состоит из профиля, стеклопакета и набора фурнитуры.



1. Пластиковый профиль — это рама и створки окна, основная составляющая конструкции. Изготавливается химическим методом — экструзией: расплавленное полимерное сырьё продавливается через формирующее отверстие. Профиль представлен в трёх основных цветовых гаммах — белый, коричневый и бежевый.

2. Стеклопакет — монолитная конструкция, занимающая 90% всего окна и состоящая из нескольких стёкол (два и более). Стёкла разделены на промежутки, заполненные инертным газом или разряженным воздухом и соединены по контуру.

3. Фурнитура — это комплект механизмов, обеспечивающих работу окна: его открывание и закрывание в разных режимах. Представлена такими элементами, как петли, кронштейны, тяги, цапфы, ручки и многими другими. Ручку часто принимают за всю фурнитуру, хотя она лишь управляет множеством элементов. Фурнитура находится по всему периметру окна.

4. Штапик — это пластиковая планка, которая удерживает стеклопакет в окне.

5. Сэндвич-панель — изготовленный из пластика непрозрачный элемент окна. Применяется в глухих оконных и дверных конструкциях вместо стеклопакета.

6. Армирование — это использование металлического профиля, который находится внутри пластикового профиля, повышает жёсткость и прочность конструкции.

7. Подставочный профиль — невидимый глазу элемент окна, используемый при монтаже. Фактически является прокладкой между окном и стеной. Также является вспомогательным элементом для крепления отлива и подоконника.

8. Импост — это вертикальная перекладина, которая делит окно на части. Благодаря ей создаётся несколько световых проёмов.

9. Штульп — это профиль из пластика для двухстворчатых окон, позволяющий закрывать створки без вертикального разделителя, то есть безимпостный притвор. Створки окна в этом случае являются взаимозависимыми и не содержат оконной ручки. При открытом окне проём остаётся свободным от разделителя.

10. Резиновые уплотнители — вставляются по всему периметру окна. Плотно прилегают в областях крепления стеклопакета, рамы, створки. Обеспечивают герметичность и изоляцию.

Дополнительные элементы окон ПВХ

Откосы — это часть стены, которая примыкает к окну. Отделываются откосы штукатуркой, но для более привлекательного вида и комфорта используют в качестве отделки пластик. Такая отделка внутренней части стены и является откосом.

Отливы — это внешний элемент отделки окна. Выполняет функцию защиты окна и фасада дома от непогоды, дождя и влаги.

Подоконник — внутренняя часть отделки. Нередко используется для украшения дома комнатными цветами.

Раскладка — декоративный элемент окна. Вклеивается во внутреннюю часть стеклопакета и образует фальш-переплёт, визуально разделяя стекло на части. Такой декор придаёт окну неповторимую индивидуальность. Раскладка представлена в разнообразной цветовой гамме.

Ламинация — декорация оконного профиля плёнкой разных цветов по желанию потребителя. Такая плёнка устойчива к механическим повреждениям.

Москитная сетка — это тонкая металлическая сеть, которая устанавливается на пластиковый каркас. Крепится в пазы с внешней стороны окна и защищает Ваш дом от насекомых.


Структура пластикового окна



ПЛАСТИКОВЫЕ ОКНА



Пластиковые окна или металлопластиковые окна — это окна изготовленные из ПВХ (поливинилхлорид). На основе ПВХ получают жесткие пластмассы (винипласт), которые используются для производства погонажных изделий, в том числе и оконных профилей. Поливинилхлорид обладает устойчивостью к неблагоприятному воздействию влаги, кислот, щелочей, растворов солей, промышленных газов, к воздействию бензина, керосина, жиров и спиртов.







ПРЕИМУЩЕСТВА ПЛАСТИКОВЫХ ОКОН:



  • Долговечность. Пластиковые окна обладают повышенной стойкость к перепадам температуры.
  • Высокая теплоизоляция достигается за счет ширины профиля, количества камер пластикового окна и герметичности стеклопакета.
  • Хорошая шумоизоляция достигается за счет толщины стекла и ширины воздушной камеры стеклопакета.
  • Простота ухода.







СТРУКТУРА ПЛАСТИКОВОГО ОКНА



КОРОБКА
Коробка – сборочная единица оконного блока рамочной конструкции, которая предназначена для навески створок или полотен.



АРМИРОВАНИЕ КОРОБКИ
Армирование коробки – стальной элемент усиления, расположенный внутри коробки. Необходим для придания жесткости оконной конструкции.



СТВОРКА
Створка — часть окна, которая крепится к раме. Может быть поворотной, поворотно-откидной, откидной.

АРМИРОВАНИЕ СТВОРКИ

 Армирование створки — стальной элемент усиления, расположенный внутри створки. Необходим для придания жесткости оконной конструкции.



СТАРТОВЫЙ ПРОФИЛЬ
Стартовый профиль — один из дополнительных профилей, прикрепленный к оконной раме.



ПАНЕЛЬ ОТКОСА
Откос — плоский и широкий профиль, используемый для аккуратной отделки боковых поверхностей оконного проема. Для отделки используются различные материалы: гипсокартон, сендвич-панели, пластиковые откосы.



НАЛИЧНИК
Наличник служит для закрытия технологической пены, которой производится герметизация проема.



ШТАПИК
Штапик — деталь, закрепляющая светопрозрачное (или глухое) заполнение в створках и дверных полотнах.



СТЕКЛОПАКЕТ
Стеклопакет — изделие, состоящее из двух или трех листов стекла, соединенных между собой по контуру с помощью дистанционных рамок и герметиков.



ПОДОКОННИК
Подоконник — элемент пластикового окна, который устанавливается на оконный блок с внутренней стороны (со стороны помещения).



ВАРИАНТЫ ОТКРЫВАНИЯ:

Глухое окно — рама со стеклопакетом. Оно не открывается и используется чаще всего в оконных блоках, когда есть подход с внешней стороны окна.



Поворотное окно — наиболее распространенный вариант. Створка окна открывается вовнутрь. Для фиксирования угла открытия створки используется специальная гребенка.



Поворотно-откидное окно позволяет открывать створку в двух плоскостях, что очень удобно при проветривании помещения.

Устройство пластикового окна | Компания «Окна Питер»

Рама (коробка) —

выполняет несущую функцию и служит в окне «каркасом», который устанавливают в оконный проем. Изготавливается из ПВХ и имеет стальное армирование внутри. В раме важно обратить внимание на толщину стенок пластика. Толщина стенок профиля Rehau в соответствии с ГОСТом составляет 2,7 мм, что соответствует профилю класса А и нормируется долговечностью не менее 40 лет (класс В по ГОСТу имеет толщину стенок 2,5 мм и нормируется уже только 15-ю годами срока службы).

Створка окна —

крепится на петли, закреплённые на раме, изготавливается из ПВХ, имеет внутри стальное армирование. Является подвижной (рабочей) частью окна.

Стеклопакет —

прозрачная часть окна. Стеклопакет — это конструкция, состоящая из двух (однокамерный) или трёх (двухкамерный) стёкол, соединённых между собой дистанционной рамкой, заполненной абсорбентом (молекулярное сито), по периметру стеклопакет запаян герметиком (бутилом).

Стальное армирование

внутри рамы должно иметь толщину стали не менее 1,4 мм и иметь П-образную форму. Только в этом случае рама приобретёт необходимую жёсткость и будет соответствовать предъявляемым коэффициентам теплоизоляции.

Армирование створки —

изготавливается из стали, служит для жёсткости профиля, имеет П-образную форму.

Оконный уплотнитель —

гибкая каучуковая прослойка, герметизирует прилегание ПВХ-профиля к стеклопакету и прилегание створки к раме. Качественный уплотнитель должен отвечать самым высоким требованиям, поскольку призван обеспечивать плотность примыкания оконной створки в течение длительного срока эксплуатации окон. Двухконтурный уплотнитель, используемый в окнах от компании «Окна Питер», имеет повышенную невосприимчивость к воздействию микроорганизмов и влаги, устойчив к ультрафиолетовому излучению, не деформируется в широчайшем диапазоне температур и не токсичен.

Штапик —

пластиковый элемент рамы, с помощью которого происходит крепление стеклопакета к оконному профилю. Штапики гибкие и не имеют внутреннего армирования, всегда располагаются по периметру стеклопакета. Если вынуть штапик, то стеклопакет вывалится внутрь помещения, благодаря этому вы всегда без труда сможете заменить стеклопакет (если, например, он разобьётся). На разные профильные системы устанавливаются разные штапики.

Фурнитурный паз —

бороздка или углубление, предназначенное для установки элементов фурнитуры и фурнитурной обвязки в нее. Фурнитурный паз обязательно имеется по периметру любой активной створки. В зависимости от оконного профиля, фурнитурный паз имеет разные размеры.

Фальц рамы —

фальц рамы всех систем окон Rehau имеет оптимальный наклон, который способствует стоку воды в имеющиеся на внешней стороне профиля рамы дренажные отверстия, через которые вода выходит на установленный снаружи водоотлив.

Молекулярное сито —

абсорбент, которым заполнена дистанционная рамка, соединяющая стекла между собой.

Герметик —

по периметру стеклопакет запаивается герметиком (бутилом).

Устройство пластиковых окон. Маркировка стеклопакетов

Окна, изготовленные из ПВХ, прочно вошли в наш быт.

Граждане достойно оценили преимущество пластиковых оконных рам перед старыми деревянными блоками, но до конца так и не сумели познакомиться с этим изделием и лучше узнать устройство пластиковых окон.

Сведения о материале

Мы привыкли считать, что все пластиковые рамы изготовлены из поливинилхлорида, но это не совсем так. Многие мелкие фирмы, производители профиля, используют для этой цели вторичное сырье, поэтому состав пластика получается разнообразным.

Только крупные фирмы, с громким именем, имеющие необходимое оборудование, производят ПВХ из химических компонентов входящих в его состав. Качество применяемого пластика влияет на продолжительность эксплуатации окна и здоровье квартиросъемщиков, ведь никто точно не знает, какое вторичное сырье использовали для изготовления профилей.

Посмотрите видео как выбрать окна ПВХ

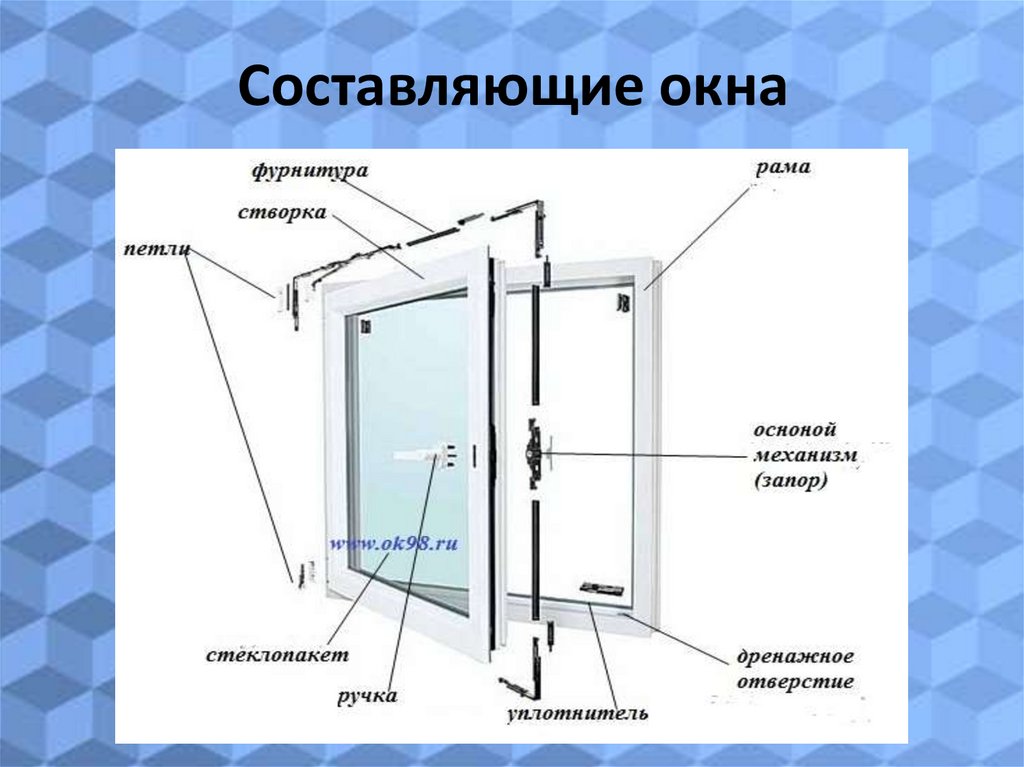

Составляющие пластикового окна

С основными составляющими конструкцию окон знакомы все, они остались классическими. ПХВ окна, так же как и традиционные деревянные состоят из следующих частей:

1. Рамы.

2. Створок.

3. Фурнитуры.

4. Стеклопакетов.

Оконная рама – это корпус конструкции. Она устанавливается в оконном проеме и крепится к стенам дюбелями. На нее навешиваются створки с помощью фурнитуры и вставляются стекла.

Створка – это часть оконного блока, способная открываться. По желанию заказчика створка может быть одна или несколько, также изготавливают окна без створок.

Фурнитуру устанавливают при наличии створок. Она имеет свой срок годности. Устройства будут исправно работать определенное количество раз открытия и закрытия окна, поэтому выбирая запорно-двигательный механизм надо обращать внимание на то, кто его изготовил. Считается, что германские компании лучшие производители фурнитуры.

Стеклопакет состоит из определенного количества стекол, собранных в единое целое. Пространство между стеклами в стеклопакете называют «камерами», в них закачен газ-аргон или воздух. Минимальное количество стекол в одном блоке может быть два.

Профиль ПВХ – основной элемент конструкции

Именно из пластикового профиля изготавливают раму и створки оконных рам. Через весь профиль проходят камеры, другими словами, пустоты, заполненные воздухом. Они разделены между собой сплошными перегородками. Количество камер бывает разное. Воздух, находящийся в камерах, не дает холоду проникать через раму.

Считается чем больше камер в изделии, тем выше теплоизоляция. Все профили имеют одну камеру, заполненную армирующим материалом, это необходимо для увеличения прочности конструкции. Термин «монтажная глубина» означает толщину профиля. Выпускают профиль толщиной 6 – 7 см. В изготовленные раму и створки вставляют стеклопакеты, которые имеют свои особенности.

Маркировка стеклопакетов пластиковых окон

Маркировку стеклопакетов все производители установили единую. Разберем на примере маркировки 4PI-16 Аг 4M1, это означает:

4 – толщина первого стекла.

PI – стекло имеет теплоотражающую пленку.

Пробел – означает, что внутри воздух.

16 – между стеклами расстояние.

Аг – между стеклами находится аргон.

4 – толщина второго стекла.

М1 – обычное стекло.

Это всего лишь пример, как правило, стекла в пакете одинаковые, между ними или воздух, или аргон, во всех камерах.

Стекла устанавливают в блоки следующие:

F – изготовили флоат способом.

K – покрыто стекло твердым низкоэмиссионным составом.

I – мягкий низкоэмиссионный состав.

S – окрашенное стекло.

PI – с теплоотражающей пленкой.

M – стекло обычное.

Наружные и внутренние уплотнения не дают влаге и пыли проникать через раму, эластичность этих элементов позволяет без труда открывать и закрывать створки. Штапики, оборудованные специальными замками, удерживают стеклопакеты. Стеклопакеты устанавливают на подкладки. Для отвода конденсата в рамах имеются вентиляционные отверстия.

Установив пластиковые окна, вы вскоре поймете, что поступили правильно. Уют который они создают, заметен и зимой и летом. Пыль, шум, холод останутся за окном.

        Поделиться:

FAQ — Оконный завод Леком

  1. Как заказать окна?
  2. Что такое ПВХ?
  3. Кто придумал окна ПВХ?
  4. Правда ли, что белый ПВХ желтеет со временем?
  5. На сколько окна ПВХ пожаробезопасны?
  6. Как правильно обращаться с ПВХ-окнами?
  7. Как выглядит окно в разрезе?
  8. Что такое стелопакет?
  9. Внутри стеклопакета вакуум или что?
  10. Что такое энергосберегающие стекла
  1. Как заказать окна?

    Предварительный  расчет стоимости окон можно узнать по телефону 320-62-97, либо получить его, оставив заявку на расчет

    Или можете сами посчитать окно, воспользовавшись онлайн калькулятором.

  2. Что такое ПВХ?
    Поливинилхлорид (проще — ПВХ) синтезирован из нефтепродуктов. Как и многие другие полимеры, он весьма долговечен. Ему не страшны ни солнечные лучи, ни влага, ни природные микроорганизмы, ни насекомые вроде древоточцев. Благодаря специальным добавкам-модификаторам ПВХ для оконных профилей — нехрупкий и в то же время достаточно жесткий материал. По прочностным характеристикам он лучше деревянного. Современные качественные пластиковые окна выдерживают морозы до -50 и жару до +60°С. Недавно в Германии был отмечен своеобразный юбилей. Фирма-производитель ПВХ в рекламных целях бесплатно заменила пластиковые окна одному из своих первых клиентов, установившему их 35 лет назад. Сколько же простоят изделия нового поколения — пока никому неизвестно. Фирмы-производители дают гарантию на профиль от 15 до 20 лет, но специалисты утверждают, что окна из жесткого ПВХ в состоянии сохранять свойства по меньшей мере в течение 50 лет. Другое дело — уплотнители. Срок их службы в разных фирмах называют разный — от 4 до 15 лет. Время покажет, кто прав. Многое зависит от перепадов температур в вашей местности.
  3. Кто придумал окна ПВХ?
    Мысль заменить традиционную деревянную оконную раму на пластик впервые пришла американцам и отнюдь не была принята на «ура». Тогда это казалось просто блажью.

    Осуществили же эту идею действительно первыми немцы (фирма Trocal) в 1954 году.

  4. Правда ли, что белый ПВХ желтеет со временем?
    Белые ПВХ-рамы первых выпусков желтели под воздействием ультрафиолетовых лучей солнца и тепла. Современный материал для оконного профиля содержит специальные добавки, благодаря которым цвет не изменяется.
  5. На сколько окна ПВХ пожаробезопасны?
    Благодаря специальным добавкам этот материал пожаробезопасен. Индекс распространения пламени для ПВХ-окон равен нулю. Это означает, что поддерживать процесс горения пластик не будет. Более того, если в квартире начнется пожар, такое окно должно «задушить» его: вакуумные стеклопакеты новых окон — хорошие теплоизоляторы, стекла не полопаются от жара, притока кислорода не произойдет, а значит, и огонь не усилится.
  6. Как правильно обращаться с ПВХ-окнами?
    Чтобы ваши окна долго оставались новыми, никогда не создавали проблем и благополучно дожили до своего полувекового юбилея, достаточно соблюдать несколько простых правил. Во-первых, избегать воздействия на поверхность профиля твердыми предметами. Во-вторых, не мыть с использованием растворителей, концентрированных кислот, абразивных материалов. Для этих целей есть фирменные составы для мытья пластиковых окон, средства для смазки фурнитуры и эластичных оконных уплотнений. Мыть рамы следует поролоновыми губками, а полировать стекла — замшей. В третьих, не ставить вблизи стеклопакета отопительные приборы, от которых стекло может нагреться до температуры более +80°С.
  7. Как выглядит окно в разрезе?

    Это довольно сложная конструкция, имеющая несколько воздушных камер (чаще всего три, но бывает и четыре, и пять), разделенных ПВХ-перегородками. Внутри средней камеры устанавливается металлическая арматура, которая обеспечивает жесткость рамы.

     По всему контуру профиля рамы и створок проходит уплотнитель. В верхней и нижней части оконной рамы фрезеруются вентиляционные отверстия для отвода конденсированной влаги из внутренних плоскостей, водоотводящие отверстия, через которые уходит попавшая во время дождя влага, пазы для крепления дополнительных профилей, механизмы открывания створок. Многокамерное исполнение профиля влияет на степень теплоизоляции окна, которое измеряется коэффициентом теплопередачи k, принятым в европейских стандартах. Чем ниже значение этого показателя, тем лучше. У стандартных пластиковых окон k=1,5. Это означает, что в 20°С градусный мороз комнатная температура при слабо работающем отоплении будет превышать 20 градусов тепла. Такой «фокус» возможен благодаря теплоизолирующим свойствам воздуха, заполняющего три камеры профиля. Чем больше камер, тем лучше теплоизоляция. И все же для повышения теплоизоляции не стоит делать ставку лишь на увеличение числа камер профиля, поскольку большая часть домашнего тепла уходит за счет инфракрасного излучения через стекла. Поэтому к выбору герметичных стеклопакетов надо отнестись со всей серьезностью.

  8. Что такое стелопакет?

    В современные пластиковые рамы ставят только герметичные стеклопакеты из одного, двух, трех и даже четырех стекол.

     Состав и толщина стеклопакетов варьируется в широком диапазоне. Самый распространенный вариант, подходящий для нашего климата — 24-миллиметровые однокамерные. Их «формула» — 4-16-4. Это значит, что два стекла толщиной 4 мм с расстоянием между ними в 16 мм соединены в «монолит», по периметру которого проходит тонкая перфорированная алюминиевая рамка, заполненная силикат-гелем или другим влагопоглотителем. Гель поглощает остаточную влагу воздуха между стеклами, защищая стекла от запотевания. Новая влага туда больше не попадет, поскольку весь блок с торцов заливается силиконовым герметиком.

    Самая популярная «формула» двухкамерных стеклопакетов: 4-9-4-9-4. Это три стекла толщиной по 4 мм, разделенные промежутками по 9 мм. Для взломоустойчивости иногда наружное стекло ставят толщиной 6 мм, такое очень трудно разбить. Однокамерный 24-миллиметровый стеклопакет снижает уровень звукового давления (уровень шума), как минимум, на 20-25 дБ. Поскольку децибелы подчиняются логарифмической шкале, снижение уровня шума на 10 дБ ощущается ухом как снижение громкости вдвое. Двухкамерный стеклопакет дает внешние шумы тише на 40-42 дБ.

     Теплоизоляция при этом тоже улучшается. Для характеристики степени теплоизоляции окна у нас используется коэффициент сопротивления теплопередаче (величина, обратная коэффициенту теплопередачи). Для герметичных стеклопакетов он сейчас составляет 0,34-0,37 (чем больше, тем лучше). Это означает, что при наружной температуре -26°С температура стекла со стороны комнаты будет составлять +5°С. Для стеклопакетов используется лучшее полированное зеркальное стекло. Сквозь него смотришь не ощущая преграды, как будто в рамах нет стекол. Приятно, что большей частью это стекло отечественного производства. Но есть более дорогие стеклопакеты из английского, французского, чешского стекла. Тонкая полировка стекла делает его намного прочнее.

  9. Внутри стеклопакета вакуум или что?
    В замкнутом герметизированном пространстве между стеклами находится разреженный воздух, который повышает звуко- и теплоизоляцию, или инертный газ (например, аргон). Некоторые считают, что инертный газ в стеклопакетах — дорогое излишество. На самом деле более плотный, чем воздух, аргон вместе со стеклами создает слоистую среду, от которой согласно законам акустики отражается большая часть звуковых волн. Коэффициент сопротивления теплопередаче при этом тоже увеличивается примерно на 0,03 и составляет примерно 0,39. То есть при наружной температуре -26°С температура стекла со стороны комнаты составит уже +7°С.
  10. Что такое энергосберегающие стекла
    Наружную сторону стеклопакета некоторые фирмы последнее время изготавливают из так называемого L-стекла английской фирмы Pilkington. Это низкоэмиссионное энергосберегающее стекло с напылением металла. Оно препятствует излучению тепла из помещения наружу и позволяет даже в холодном климате обойтись более тонкими однокамерными стеклопакетами.

    При этом коэффициент сопротивления теплопередаче такого энергосберегающего стеклопакета без заполнения инертным газом — 0,56 единиц (температура стеклопакета со стороны комнаты +14,5°С), а с инертным газом — 0,67 единиц (внутренняя температура +16°С). Другое интересное свойство энергосберегающих стекол — способность отражать инфракрасные солнечные лучи, сохраняя комнатную прохладу в летнюю жару.

Корзина

товаров: 0

Стеклопакет и его структура

Стеклопакет для пластиковых окон и его структура

Стеклопакет — это светопрозрачная конструкция строительного назначения из нескольких стёкол, соединенных (склеенных) между собой в порядке: стекло — воздушная камера (газ или воздух) — стекло — и т. д. Предназначение стеклопакета как замены стёкол — в повышении такой характеристики окна, как сопротивление теплопередаче, поскольку воздух и некоторые другие газы плохо пропускают тепло. Также стеклопакет, в отличии от обычного стекла, способствует дополнительной шумоизоляции.

Конструкция стеклопакета

Метод скрепления стёкол — металлическая или пластиковая дистанционная рамка. Пластиковая рамка незначительно повышает сопротивление теплопередаче. Конструкция стеклопакета закрепляется тиоколом и бутилом.

Между стеклами чаще всего находится воздух, однако для улучшения характеристик сопротивления теплопередаче внутрь стеклопакета могут быть закачаны другие газы, имеющие меньшую теплопроводность — углекислый газ, аргон, ксенон, их смеси и др. Одноатомные газы с большим молекулярным весом резко снижают теплопроводность стеклопакета, но увеличивают его цену.

Виды стеклопакетов

Классификации:

  • По количеству камер. Между каждыми двумя стеклами образуется пространство, называемое камерой. В связи с этим стеклопакеты подразделяют на однокамерные (два стекла), двухкамерные (три стекла) и т. д.
  • По ширине. Ширина стеклопакета — это полная ширина блока вместе со стеклянной и воздушной частью. Встречаются стеклопакеты шириной-14,16,18,20,22,24,28,32, 36, 42, 44 мм и др.

По типам применяемого стекла:

  • обычное
  • энергосберегающее — стекла с низкоэмиссионным покрытием (с твёрдым или мягким покрытием (также известны как К или I типа) )
  • шумозащитное – триплекс
  • солнцезащитное – тонированное стекло в массе или тонированное пленкой
  • ударопрочное – стекло триплекс с высоким классом защиты

Формула стеклопакета — стекло/марка-дистанция/наполнение-стекло/марка. Формула СП всегда начинается с внешнего стекла, обращённого на улицу.

Пример: 8M1-16-4M1-12Ar-4K: 8 мм стекло марки М1 — 16 мм возд. дистанция — 4 мм стекло М1 — 12 мм дистанция, заполнение аргон — 4 мм К-стекло.

С ростом межстекольного пространства до ~16 мм (в каждой камере) теплоизоляционные характеристики стеклопакета растут, но свыше 24 мм начинают ухудшаться, в силу роста конвективной теплопередачи в межстекольном пространстве. Для двухкамерного стеклопакета из обычного стекла с воздушным наполнением оптимальной формулой является 4-16-4-16-4 (44 мм)

Однокамерные узкие стеклопакеты зачастую используются для остекления балконного блока, когда сам балкон снаружи уже остеклён.

На шумозащиту дистанция практического влияния не оказывает. Ощутимый результат дает применение триплекса и толстых стёкол.

Техническая информация:

  • Толщина стеклопакета – от 14 до 60 мм
  • Размер стеклопакета по высоте и ширине одновременно не должны превышать 3,2х3,0 м
  • Соотношение сторон стеклопакетов должно составлять не более 5:1 (если соотношение больше, к примеру, 6:1, то применение дистанционной рамки менее 12 мм не рекомендуется)
  • Не рекомендуется изготовление стеклопакетов с размером менее 300х300 мм
  • Стеклопакеты, вес которых превышает 100 кг., изготавливаются с большим временным промежутком, требуемым для придания им статических свойств
  • Температура внутри остекленного помещения не должна быть ниже + 5 С, а так же превышать температуру выше + 30 С. Относительная влажность – не более 60 %.

Основные составляющие стеклопакета:

  • Стекла
  • Дистанционная рамка
  • Герметики

Стекло – это идеальный строительный материал, обладающий набором полезных технических характеристик: высокой прозрачностью, долговечностью, твердостью. Оно не горит и не воспламеняется, легко очищается, имеет однородную поверхность.

Дистанционная рамка – это рамка, соединяющая стекла в стеклопакете, с внутренней полостью, заполненной влагопоглощающим материалом – молекулярным ситом (осушителем). Данный компонент обеспечивает наличие осушенного воздуха внутри стеклопакета. Для улучшения теплоизоляции межстекольное пространство также может заполняться инертным газом (например, аргоном).

Герметики — современный стеклопакет имеет два слоя герметизации: внутренний герметик – бутиловый шнур, соединяющий стекло и дистанционную рамку (обеспечивает барьер для влаги и внешних факторов среды), внешний герметик – двухкомпонентный полисульфидный герметик – наносится по периметру стеклопакета (обеспечивает жесткость и целостность конструкции, а так же дополнительный барьер для влаги.).

Производители стеклопакетов

Производителями стеклопакетов на сегодняшний день наиболее часто являются компании, занимающиеся производством металлопластиковых окон. Однако есть и компании, которые производят только стеклопакеты, например, Группа Компаний “STiS”.

Окна ПВХ в Твери по низким ценам


		500		600		700		800		900		1000	1100	1200	1300	1400	1500
1200	2034	2142	2390	2639	2889	3140	3389	3637	3887	4136	4387
1300	2180	2290	2555	2819	3084	3350	3615	3879	4144	4408	4675
1400	2157	2438	2718	2997	3278	3560	3840	4119	4400	4680	4961
1500	2290	2586	2881	3176	3472	3769	4065	4360	4656	4951	5248
1600	2423	2734	3045	3356	3667	3980	4291	4601	4913	5223	6528

		500		600		700		800		900		1000
1200	3340	3677	3851	4156	4841	5251
1300	3539	3895	4072	4392	5123	5549
1400	3759	3977	4313	4649	5374	5815
1500	3957	4181	4532	4883	5624	6081
1600	4214	4443	4810	5177	5969	6442


		1200	1300	1400	1500	1600
1200	5815	6109	6233	6512	7168
1300	6173	6315	6607	6902	7605
1400	6386	6694	7002	7312	8010
1500	6728	7052	7376	7701	8414
1600	7129	7469	7807	8148	8913

		1200	1300	1400	1500	1600
1200	7366	7704	7702	8009	9073
1300	7793	7813	8133	8456	9597
1400	7933	8270	8606	8944	10058
1500	8332	8684	9035	9389	10518
1600	8847	9214	9581	9950	11168


		1700	1800	1900	2000	2100	2200	2300
1200	7684	7964	8237	8353	8624	8888	9538
1300	8164	8303	8580	8867	9153	9432	10129
1400	8504	8805	9098	9400	9702	9996	10687
1500	8969	9286	9594	9912	10229	10539	11245
1600	9493	9825	10149	10482	10814	11140	11898

		600		700		800		900
2000	5943	6292	6785	7712
2100	6160	6517	7027	7970
2200	6240	6767	7294	8158
2300	6449	6994	7537	8409
2400	6701	7262	7822	8660

		500		600		700		800		900		1000	1100	1200	1300	1400	1500
1200	2306	2432	2712	2992	3274	3556	3837	4117	4398	4678	4961
1300	2471	2601	2898	3196	3494	3794	4092	4389	4688	4985	5285
1400	2453	2768	3083	3398	3714	4031	4345	4660	4976	5290	5607
1500	2603	2936	3268	3600	3933	4267	4599	4931	5264	5596	5930
1600	2754	3105	3454	3803	4153	4505	4854	5203	5553	5902	7350

		500		600		700		800		900		1000
1200	4383	4772	4981	5395	5959	6372
1300	4653	5062	5274	5705	6287	6716
1400	4884	5314	5530	5978	6577	7024
1500	5116	5382	5785	6251	6867	7331
1600	5522	5795	6215	6698	7331	7813


		1200	1300	1400	1500	1600
1200	7074	7408	7558	7939	8416
1300	7518	7688	8021	8419	8914
1400	7746	8098	8448	8863	9375
1500	8138	8507	8874	9306	9836
1600	8704	9090	9474	9924	10470


		1200	1300	1400	1500	1600
1200	8945	9332	9351	9768	10702
1300	9476	9518	9887	10320	11307
1400	9636	10023	10408	10859	11839
1500	10098	10502	10905	11373	12370
1600	10799	11221	11641	12126	13181


		1700	1800	1900	2000	2100	2200	2300
1200	9070	9378	9697	9839	10135	10508	10816
1300	9649	9976	10130	10455	10769	11159	11485
1400	10192	10351	10693	11035	11367	11774	12117
1500	10547	10895	11254	11614	11963	12387	12747
1600	11248	11614	11990	12368	12733	13175	13552


		600		700		800		900
2000	7624	8025	8649	9423
2100	7876	8287	8930	9722
2200	8096	8694	9354	10165
2300	8341	8957	9636	10285
2400	8586	9221	9918	10576

		500		600		700		800		900		1000	1100	1200	1300	1400	1500
1200	3044	3218	3547	3876	4207	4539	4869	5198	5529	5858	6190
1300	3254	3431	3779	4126	4475	4825	5172	5519	5868	6215	6565
1400	3277	3644	4009	4374	4741	5109	5474	5839	6205	6571	6938
1500	3472	3856	4239	4622	5007	5393	5776	6159	6543	6926	7312
1600	3668	4070	4471	4872	5274	5678	6079	6480	6882	7283	8812


		500		600		700		800		900		1000
1200	5518	5990	6278	6711	7640	8382
1300	5828	6321	6613	7064	8011	8770
1400	6131	6645	6941	7409	8381	9159
1500	6441	6790	7276	7762	8752	9547
1600	6929	7285	7789	8293	9284	10097


		1200	1300	1400	1500	1600
1200	8936	9336	9547	9931	10808
1300	9451	9684	10083	10484	11379
1400	9777	10195	10612	11031	11951
1500	10277	10713	11147	11585	12522
1600	10955	11409	11861	12316	13255


		1200	1300	1400	1500	1600
1200	11745	12215	12308	12743	14166
1300	12378	12496	12947	13400	14840
1400	12635	13105	13573	14044	15516
1500	13239	13727	14213	14702	16192
1600	14199	14705	15209	15715	17190


		1700	1800	1900	2000	2100	2200	2300
1200	11505	11874	12254	12450	12806	13177	13545
1300	12185	12572	12782	13168	13542	13931	14317
1400	12858	13073	13476	13881	14273	14679	15083
1500	13345	13755	14177	14599	15009	15433	15855
1600	14188	14616	15056	15496	15924	16366	16806

		600		700		800		900
2000	9713	10225	10899	11982
2100	10044	10567	11260	12362
2200	10386	10919	11632	12793
2300	10530	11261	11992	12988
2400	10974	11724	12475	13359

		500		600		700		800		900		1000	1100	1200	1300	1400	1500
1200	2514	2649	2967	3286	3606	3927	4245	4563	4883	5202	5523
1300	2697	2836	3175	3514	3855	4196	4535	4874	5214	5553	5895
1400	2662	3023	3382	3742	4102	4464	4824	5183	5544	5903	6265
1500	2827	3209	3589	3969	4350	4732	5112	5492	5874	6254	6636
1600	2994	3396	3797	4197	4599	5002	5402	5803	6205	6605	8311


		500		600		700		800		900		1000
1200	4533	4963	5180	5629	6229	6676
1300	4816	5271	5492	5961	6581	7049
1400	5062	5541	5766	6256	6897	7385
1500	5308	5593	6041	6551	7212	7721
1600	5728	6021	6489	7020	7702	8231


		1200	1300	1400	1500	1600
1200	7497	7872	8026	8444	8958
1300	7979	8159	8532	8970	9504
1400	8212	8607	9000	9459	10014
1500	8639	9054	9468	9947	10523
1600	9240	9676	10110	10609	11206


		1200	1300	1400	1500	1600
1200	9343	9772	9763	10215	11184
1300	9911	9931	10337	10809	11834
1400	10042	10470	10897	11390	12412
1500	10536	10985	11433	11946	12988
1600	11269	11739	12207	12741	13844



		1700	1800	1900	2000	2100	2200	2300
1200	9685	10033	10392	10539	10873	11283	11628
1300	10319	10689	10851	11217	11572	12002	12368
1400	10917	11087	11473	11859	12234	12685	13072
1500	11291	11686	12093	12500	12895	13367	13774
1600	12044	12460	12887	13315	13731	14223	14650


		600		700		800		900
2000	7958	8395	9085	9924
2100	8229	8677	9389	10250
2200	8434	9103	9837	10720
2300	8695	9387	10142	10833
2400	8956	9670	10448	11150


		500		600		700		800		900		1000	1100	1200	1300	1400	1500
1200	3254	3438	3807	4176	4546	4918	5287	5655	6026	6395	6766
1300	3483	3671	4061	4451	4843	5236	5626	6016	6408	6798	7191
1400	3490	3902	4314	4725	5138	5552	5964	6375	6788	7200	7614
1500	3700	4134	4567	5000	5434	5869	6302	6735	7169	7602	8037
1600	3911	4367	4821	5275	5730	6187	6641	7095	7551	8005	9799


		500		600		700		800		900		1000
1200	5669	6183	6481	6950	7915	8693
1300	5993	6533	6835	7325	8312	9111
1400	6310	6875	7182	7693	8708	9529
1500	6634	7003	7536	8068	9104	9946
1600	7137	7514	8068	8622	9663	10526


		1200	1300	1400	1500	1600
1200	9369	9810	10027	10449	11363
1300	9923	10166	10606	11049	11985
1400	10254	10717	11178	11642	12606
1500	10790	11274	11757	12242	13228
1600	11505	12010	12514	13021	14011


		1200	1300	1400	1500	1600
1200	12152	12665	12730	13201	14660
1300	12824	12918	13408	13901	15381
1400	13051	13563	14074	14588	16104
1500	13688	14222	14754	15289	16826
1600	14681	15236	15790	16346	17870

		1700	1800	1900	2000	2100	2200	2300
1200	12137	12546	12967	13169	13564	13972	14379
1300	12873	13305	13523	13951	14367	14797	15225
1400	13603	13829	14278	14727	15165	15616	16065
1500	14110	14568	15039	15509	15968	16441	16911
1600	15006	15487	15978	16470	16950	17444	17936

		600		700		800		900
2000	10053	10603	11344	12495
2100	10402	10964	11729	12903
2200	10763	11337	12125	13361
2300	10889	11699	12510	13549
2400	11350	12183	13017	13946

Шаг 1. Выберите тип окна

Шаг 2. Определитесь с размерами

Ваше окно

Шаг 3. Выберите параметры

Вариант стандарт Цена: ?Четырехкамерный профиль белого цвета, с энергосберегающим стеклопакетом, и поворотным типом открывания, при условии самовывоза конструкции с производства.

Профиль окна: 3-х камерный VEKA Euroline, Германия (пример) ?Профиль эстетичного белого цвета. Благодаря особой рецептуре и технологии производства сохраняет цвет и прочностные характеристики на протяжении 50 лет эксплуатации. Отлично адаптирован для суровых российских условий. Для расчета более дешёвых или дорогих вариантов в других профильных системах с 5, 6-7 камерами обратитесь к специалисту нашей компании. Стеклопакет: энергосберегающий ?Энергосберегающий стеклопакет – это стеклопакет, в котором используется стекло со специальным покрытием. Использование энергосберегающего стекла в однокамерном стеклопакете делает его на 65% теплее. Стеклопакет: максимальный, 3 стекла ?Максимальный стеклопакет состоит из трех стекол и 2-х воздушных камер. Чем больше в стеклопакете камер, тем он теплее.

Цвет:

белый ?Белый цвет – это базовый цвет профиля. Именно такого цвета делается большинство окон в России. Отличительной особенностью профильных систем VEKA является способность десятилетиями сохранять свой исходный белый цвет и форму под воздействием температурных и других климатических воздействий. цветное под дерево ?Надежный и долговечный ламинированный профиль, повторяющий фактуру дерева. Окна из цветного профиля отлично вписываются в современные дизайнерские интерьеры квартир, коттеджей и частных домов. В данном расчете представлена односторонняя ламинация в базовом цвете. Для расчета конструкций из 3-х, 5 и 6-7 камерного профиля с двухсторонней ламинацией, выбранной из 54 цветовых решений, обратитесь в любой офис нашей компании. Монтаж: окно с установкой, с подоконником и отливом ?Очень важно, чтобы монтаж окна выполняли не люди со стороны, а профессионалы своего дела. Только при качественном, правильно сделанном монтаже, можно быть уверенным, что эксплуатация окна будет комфортной, а срок службы долгим. Данный пункт включает установку окна, подоконника и отлива без стоимости отделочных работ, доставки, демонтажа старых конструкций.


Вариант комфорт Цена:

Шаг 4. Уточните стоимость

Для уточнения цены с учетом дополнительных параметров (материал стен, тип заполнения стеклопакета, цвет конструкции, дополнительные опции фурнитуры и др.), пожалуйста, заполните форму заявки и нажмите кнопку «Уточнить стоимость»

Для более точного расчета цены окна ПВХ, в том числе для окон нестандартных конфигураций, воспользуйтесь нашей бесплатной услугой «Вызов мастера для расчета и замера на дом»

* Внимание! Цены на окна, полученные при расчете в данном калькуляторе, являются ориентировочными и зависят от стоимости выбранных комплектующих, точных размеров и материала стен.

Пластиковые окна Плоская композиция — стоковая иллюстрация [68769124],

Эта стоковая иллюстрация под названием «Плоская композиция из пластиковых окон»[68769124] включает теги: набор, ремонт, ремонт. Автор этого материала — Макровектор (№325990). Доступны размеры от S до XL, включая Vector, а цена начинается от 5 долларов США. Вы можете загрузить образцы данных с водяными знаками (композиции изображений), проверить качество изображений и использовать Lightbox после регистрации бесплатно. Увидеть все

Пластиковые окна Плоская композиция

Предварительный просмотр кадрирования Закрыть предварительный просмотр обрезки
  • 1:1
  • 4:5
    (8:10)
  • 3:2(6:4)

* Вы можете перемещать изображение, перетаскивая его.

Причины рекомендовать план подписки на изображения
