Устройство пластиковых окон (ПВХ), состав пластикового окна

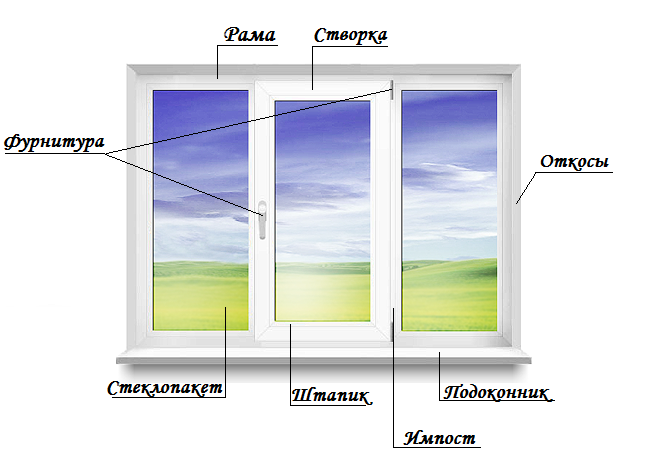

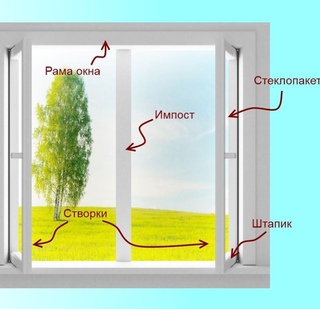

Из чего состоят пластиковые окна в сборе

  • рама (коробка). Это основная несущая конструкция окна, которая должна в точности повторять размеры и форму оконного проёма для обеспечения максимальной фиксации в стене или крыше.
  • армирующий профиль. Это металлическая конструкция, расположенная внутри пластикового профиля ПВХ для придания жёсткости всей оконной конструкции.
  • створка. Это открывающаяся часть для проветривания помещения. Створки могут иметь различные варианты открывания (раздвижное, поворотное, откидное и так далее). Створка также состоит из пластикового профиля;
  • импост. Предназначен для соединения створок окна и одновременно делит всю конструкцию на части.
  • штульп. Этот элемент крепится к створке, которая может открыться только после основной створки (ввиду отсутствия ручки). Благодаря штульпу при открывании двух створок образующееся пространство остается единым, без поперечного импоста.
  • фурнитура. Это петли, на которых висят створки, замки для закрывания створок, ручки, внутренние механизмы движения створок в разные стороны и так далее. В общем, это все элементы, благодаря которым окно может открываться, закрываться и поворачиваться в различных направлениях.
  • стекло. Не путать со стеклопакетом. Стёкла бывают разных видов, например, Триплекс. Триплекс изготавливается по принципу автомобильного стекла: две плоскости стекла соединяются между собой слоем полимера. При разрушении осколки не отлетят от окна, а останутся на месте.
  • стеклопакет. Бывает однокамерный (два стекла) и двухкамерный (три стекла). Стеклопакет представляет собой герметичную конструкцию из нескольких стекол, которая герметично закреплена в профиле ПВХ. Для поглощения влаги во избежание запотевания между стеклами расположена тонкостенная рамка из алюминия, покрытая молекулярным ситом. Для улучшения теплоизоляции может быть использован инертный газ аргон. Стекла в стеклопакете бывают разной толщины с разным расстоянием между собой.
    Например, формула 4-16-4 означает, что стеклопакет однокамерный с двумя стеклами толщиной по 4 мм и расстоянием между ними 16 мм. По периметру стеклопакета заливается мастика, препятствующая попаданию пыли и влаги внутрь.
  • резиновые уплотнители. Служат для уплотнения соединения таких элементов как створки и рамы, а также стеклопакета. Уплотнители предотвращают попадание влаги и продувание, улучшая герметизацию.
  • штапик. Нужен для закрепления стеклопакета внутри створки.
  • раскладка. Это декоративный элемент, придающий пластиковому окну архитектурное своеобразие.
  • подоконник. Он может быть изготовлен по желаемой ширине выступа, а также не только из ПВХ профиля, но и ламинированной МДФ или ДСП плиты.
  • водоотлив. Это металлический подоконник (или карниз) с наружной стороны окна, служащий для отвода от стены воды, попадающей на окно.
  • откосы. Этими составными элементами закрываются части стены с боков и сверху от окна, завершая тем самым его отделку.

Под окном между наружным карнизом и подоконником может быть расположен подставочный профиль. Он служит для выравнивания окна.

Дальше больше!

Конструкция пластикового окна — из чего состоит, назначение элементов

читать
8 минут

прочли
851 человек

опубликовали
13 мая 2016

обновили
30 декабря 2021

Валерий Микулин

Руководитель учебного центра

Автор статьи


    Когда мы смотрим на пластиковое окно, то видим только стеклопакет и  раму. На самом деле это сложнаяконструкция, внутри которой скрывается много важных, полезных элементов. И даже стекло устроено непросто, чтобы достичь нужных целей: оставаться прозрачным, сохранять тепло внутри, не пропускать ультрафиолет снаружи.

Предлагаем разобраться в деталях, из чего состоит пластиковое окно, чтобы лучше понимать, как выбирать остекление и как им пользоваться правильно.

Работаем
с 2004 года.



Сотрудники отдела контроля качества еженедельно проводят опросы наших клиентов, измеряя Индекс Удовлетворённости.

1 млн.+

установленных нами окон в Москве.

917

новых
клиентов
в ноябре.

90%

клиентов очень
довольны нашей работой.

7%

клиентов довольны
нашей работой.

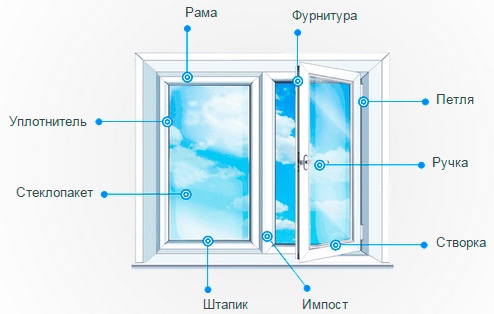

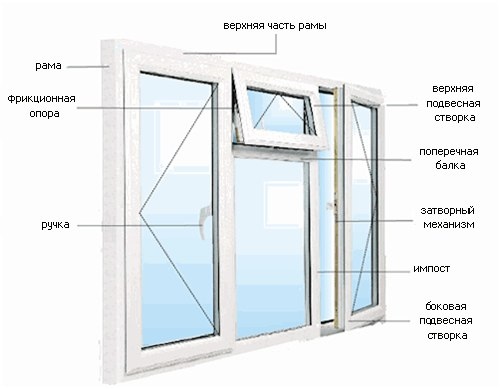

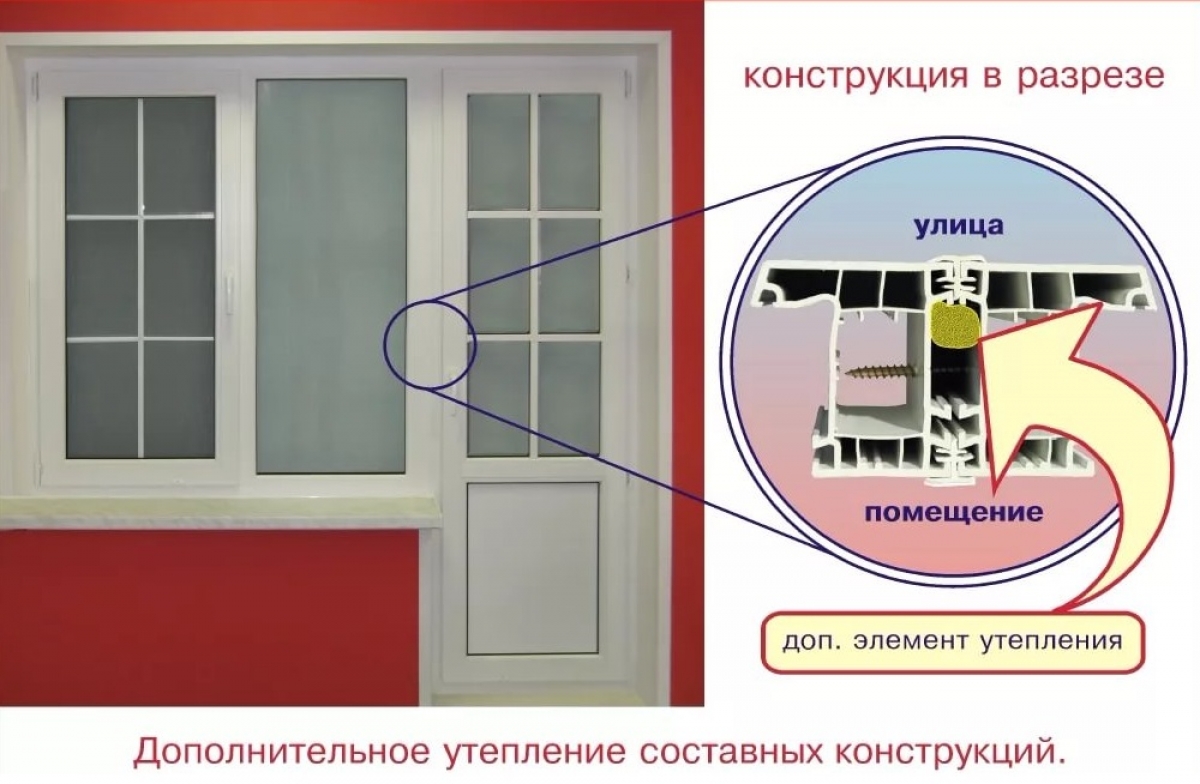

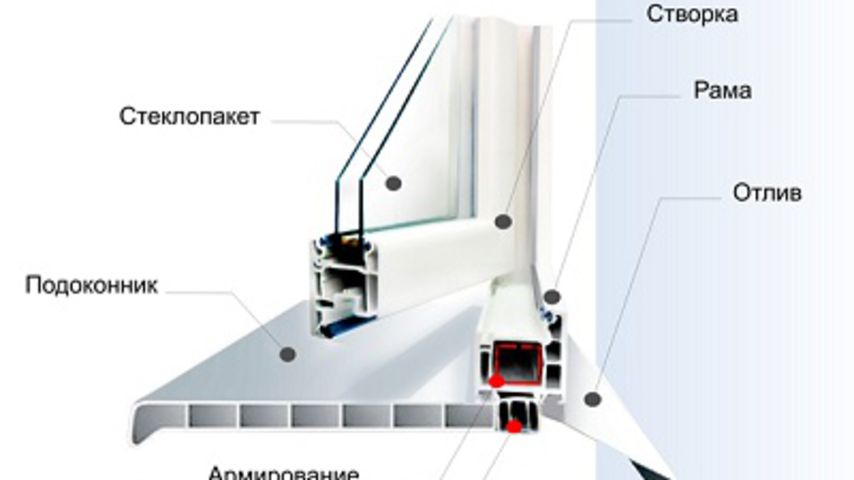

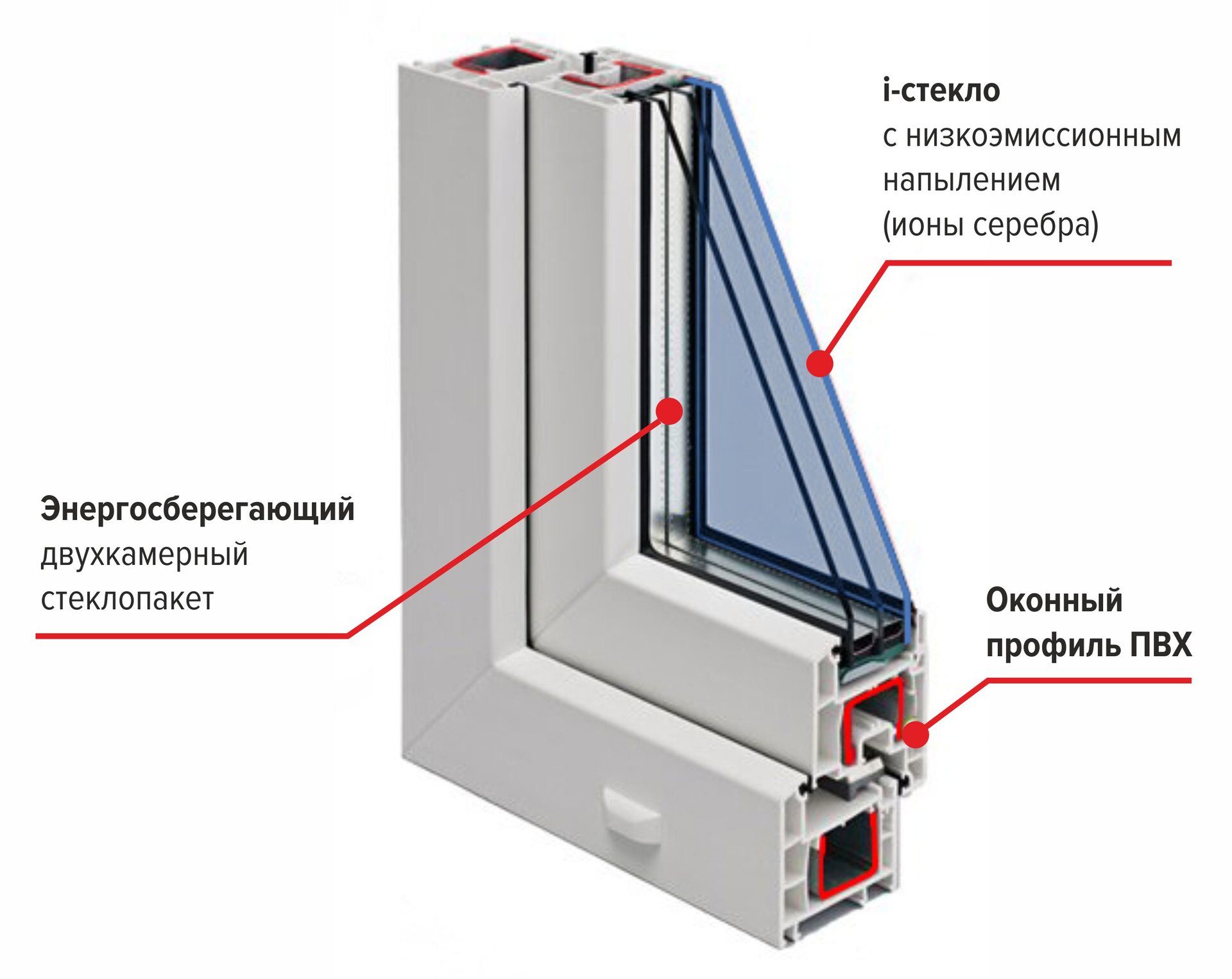

Из чего состоит пластиковое окно — схемав разрезе

Окна ПВХ можно сравнить с конструктором. Они собираются из разных модулей, характеристики которых можно менять.

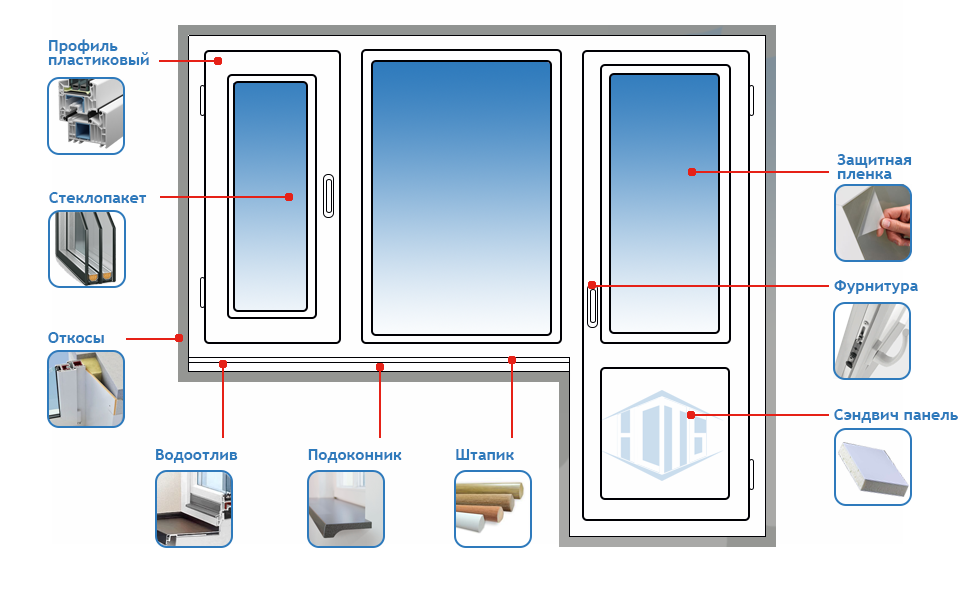

Составные модули и их краткое описание:

  • Каркас. В основе каждого окна лежит рама из ПВХ профиля, который усиливается металлической вкладкой.
  • Створка. Часть конструкции, которая может открываться. Создаётся из того же профиля, что и рама. В случае глухой створки остекление ставится сразу в каркас.
  • Импост. ПрофильПВХ, разделяющий конструкцию пополам, увеличивает жёсткость.
  • Штапик. Накладка с прорезиненным основанием, которая используется для фиксации стеклопакета. Элемент может сниматься.
  • Стеклопакет. Заполняет каркасный проём. Состоит из нескольких соёдиненных стёкол, пространство между которыми заполнено воздухом. Рама со стёклами полностью загерметизирована.
  • Фурнитура. Набор узлов и механизмов, который применяется для обеспечения работы створок. Чаще всего встречается поворотно-откидная система, которая включает в себя петли, ручку, ответные планки.
  • Подоконник. Элемент, который позволяет сделать окно завершённым. Чаще используется пустотелый ПВХпрофиль, реже — цельнолитые армированные полимеры. Последние выглядят эффектнее, но и стоят дороже.
  • Отливы. Пластина из металла или полимера, которая прикрепляется со стороны улицы, чтобы отводить воду.
  • Аксессуары. Сюда относятся москитные сетки, элементы приточной вентиляции, жалюзи, ролеты, детские замки.

Продукция и услуги Фабрики Окон

Новейшие пластиковые окна эффективно отражают жару и удерживают тепло в доме. Обеспечивают поступление свежего воздуха без пыли, сквозняков и уличного шума.

Качественный монтаж окон – гарантия их безупречной работы на протяжении 40 лет. Для установки используются специальные технологии и новейшие системы теплоизоляции.

Собственное современное производство, высококачественные материалы и новейшие технологии позволяют предложить лучшие оконные решения по доступной стоимости.

Большой выбор стеклопакетов и типов остекления. Клиенту доступны окна ПВХ, деревянные и алюминиевые. Все работы по остеклению проводятся по ГОСТу.

Профессиональный монтаж. Окна не деформируются даже после 15 лет эксплуатации. Балкон надежно защищен от промерзания и плесени.

1. Профиль

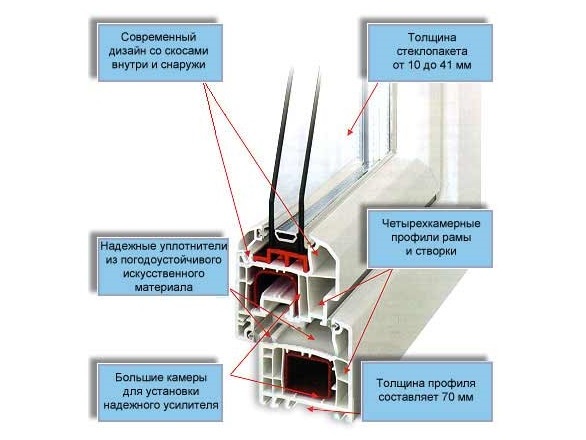

Профильв разрезе выглядит как пустотелый брусок, внутри которого помещается металлическая армирующая пластина. Чтобы добиться высокой теплоизоляции и прочности, брусок разделяется перегородками на несколько отсеков — от 4 до 6. Чем их больше, тем выше прочность окна и его теплоизолирующие свойства.

Форма

Один и тот же профиль используется для создания разных составляющих оконной конструкции:

  • Для рамы. Может показаться, что рама создаётся из более массивного, тяжёлого профиля, но это не так. Единственное отличие состоит в том, что снизу предусматриваются дренажные отверстия, куда будет отводиться конденсат.
  • Для створки. Тот же профиль используется для создания створки, внутри которой устанавливается стеклопакет. Он весит столько же, сколько и рамный профиль, поскольку усиливается такими же металлическими пластинами.
  • Для импоста. Элемент, который становится упором для створок.
  • Для штапика. Форма и размеры зависят от базового профиля, типа остекления. Используется для закрепления стеклопакета в раме. Благодаря конструкции, быстро заменяется, надёжно крепится.

Для справки! Профили делаются со специальными пазами, в которые ещё на производстве интегрируется уплотнитель. Герметичность получается более высокой, чем при самостоятельной установке уплотнителей.

Толщина

Чем больше толщина конструкции, тем выше характеристики:

  • 60 мм — такой профиль называют узким и рекомендуют для остекления балконов, лоджий, квартир, домов в тёплых регионах;
  • 70  мм — универсальное решение, которое подойдёт для жилых помещений, квартир;
  • 80 мм и выше — вариант премиум-класса для тех, кто хочет обеспечить себе максимальный комфорт и минимальные затраты на отопление.
    Рекомендуется использовать в случае панорамного остекления.

Камеры

Смотреть на количество камер нужно только в связке с шириной профиля. Например, самые популярные соотношения «толщина/число камер» — 60/4, 71/5, 84/6.

Армирование

Мы уже говорили о том, что сам пластик недостаточно жёсткий. Чтобы повысить прочность, долговечность, устойчивость конструкции, профиль армируется стальными деталями. Толщина стали достигает 1,5 мм. А сам армирующий профиль выполняется в П-образной форме.

Этого достаточно, чтобы рамы и створки из профиля служили по гарантии не менее 50 лет, выдерживали высокие ветровые нагрузки и хорошо сопротивлялись попыткам взлома.

Цвет

Основной цвет профиля — белый. Но вы можете “окрасить” полимер в любой цвет по каталогу RAL, а также придать материалу текстуру дерева, камня, другого материала с помощью ламинации.

Производитель

Каждый производитель создаёт профиль по собственной «рецептуре». Например, Deceuninck использует добавки, которые позволяют добиться высоких показателей прочности. Более того, компания усовершенствовала технологический процесс, благодаря чему ей удаётся повысить технологические характеристики окон. В итоге продукция бренда абсолютно безопасна для здоровья, служит от 40 лет, не желтеет со временем, устойчива к постоянным механическим нагрузкам. И даже самый узкий профиль — на 60 мм толщиной — обеспечивает высокие показатели тепло- и шумоизоляции.

Только честные
отзывы

Наша работа подтверждена сертификатами, а её результат — вашими отзывами!

Именно поэтому мы любим независимые площадки по обмену мнениями, например, Яндекс.Маркет и Отзовик. Нам не нужно скрывать или покупать отзывы, ведь наш искренний сервис целиком построен на доверии.

Читать все отзывы

Это уже второй заказ (третье окно). Хорошее окно,…

Написано в обращении руководству 20.0

Валерий

22.05.2021

Оперативная обратная связь. Быстрый замер и расчет…

За заказ дорогой услуги хотелось бы лучшее обслуживание…

Оплачивая дорогую услугу, хочется дорогую и качественую…

Качественные материалы, качественная и быстрая установка!…

Огромное спасибо Марине Московиной (менеджер-консультант)!…

Быстрый выезд замерщика согласно договоренности…

Недостатков нет,спасибо компании за качественную…

Наталья

07.05.2021

Хотим выразить свою благодарность компании Фабрика…

их просто нет , во всяком случаю по нашему договору…

Хотели бы пожелать вашей компании процветания !…

Татьяна

29.04.2021

Прежде чем заказать остекление балкона, промониторила,…

Пока не обнаружила.

Спасибо огромное! Удачи и процветания вашей компании.

2. Стеклопакет

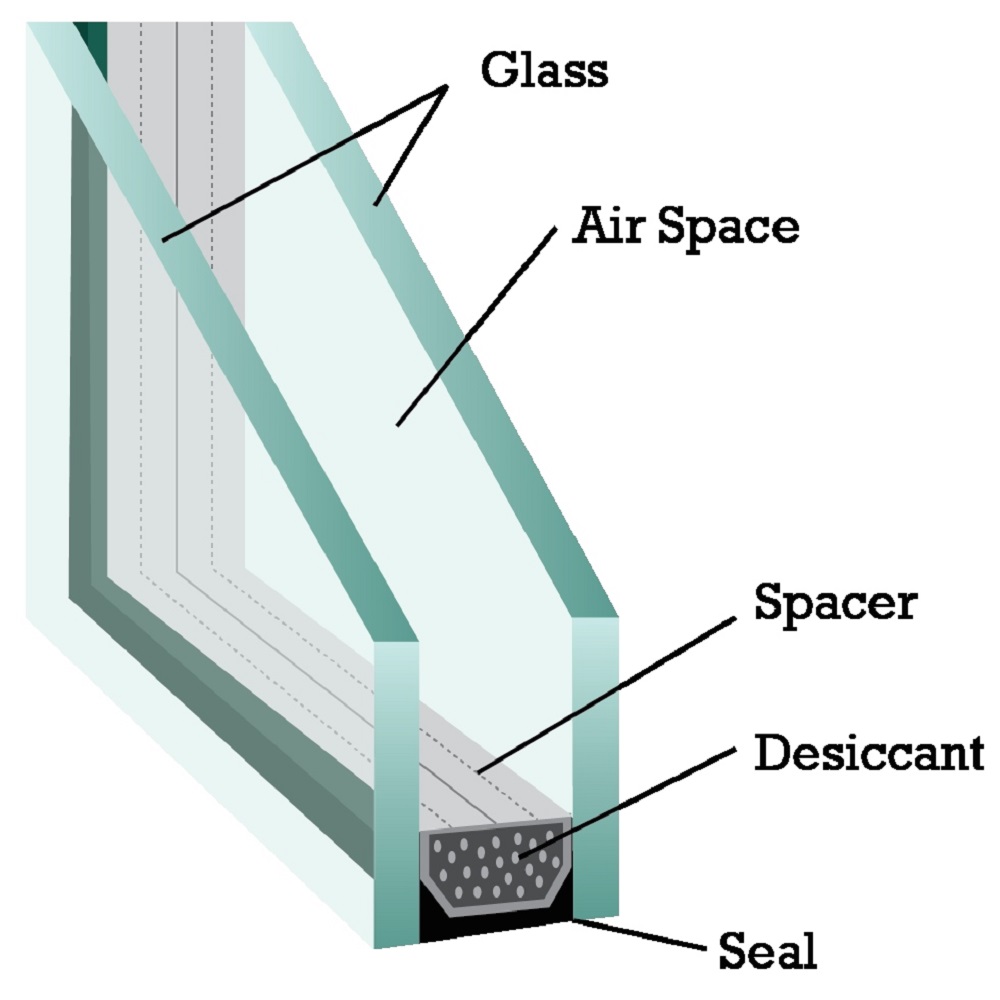

Состоит из нескольких стёкол, соединённых между собой рамами и полностью загерметизированных. Пространство между стёклами заполнено воздухом, а чтобы компоненты не запотевали, воду поглощает тонкая дистанционная рамка со специальным осушителем.

Число камер

По количеству стёкол выделяют стеклопакеты:

  • Однокамерные. Состоят из двух стёкол. Подходят для нежилых, неотапливаемых помещений, а также квартир и домов в тёплом регионе.
  • Двухкамерные. Три стекла — универсальное решение, которое обеспечит достаточный уровень комфорта в любых условиях.
  • Трёхкамерные. Продукт из четырёх стёкол, который обычно сочетается с профилем толщиной 80 мм. Применяются, в основном, в условиях Крайнего Севера.

Виды стёкол

Могут использоваться разные виды стекол:

  • Стандартное — по толщине может быть 4, 6, 8 мм. Стоит дешевле всего, поэтому получило широкое распространение.
  • Энергосберегающее — изнутри внешнее стекло покрывается плёнкой оксида олова или серебра. Успешно отражает солнечные лучи, поэтому тепло остаётся в помещении.
  • Солнцезащитное, мультифункциональное — получается путём тонировки или ленточного ламинирования. Особенность в том, что пропускает на 45% меньше ультрафиолета.
  • Триплекс — состоит из двух стёкол, между которыми находится плёнка. Тяжело разбить, трескается, но на куски не разлетается. Обеспечивает высокую звукоизоляцию: вы избавитесь от уличного шума, даже если окна выходят на оживлённую магистраль, железнодорожные пути.

Полезно знать! «Фабрика Окон» во всех пвх-окнах использует уникальную разработку — термопакет™ 4.0 LGC с мультифункциональным стеклом. Технология Double Silver предполагает, что на стекло наносится 15 слоёв напыления, среди которых, как следует из названия, два серебряных. В итоге стекло хорошо пропускает свет, при этом удерживает тепло внутри помещения, защищает от солнца и ультрафиолета снаружи.

Заполнение

Существует два типа заполнения стеклопакета:

  • высушенный воздух;
  • инертный газ: аргон, криптон.

Со временем газ уходит через клапаны, поэтому современные производители предпочитают использовать первый тип.

Почему наши сотрудники такие крутые?

Наш подбор сотрудников очень прост и понятен — мы работаем только с теми, кто любит то, что делает!

Ну, ещё и потому, что только 1 из 13 соискателей проходят отбор в нашу команду.

3. Фурнитура

Мы можем сказать, что фурнитура качественная, когда её не замечаем. Исключение составляют ручки.

А теперь давайте посмотрим, сколько фурнитуры включает в себя конструкция пластикового окна:

  • Ограничитель. Удерживает створку в определённом положении. Иногда сопровождается замедлителем.
  • Декоративные накладные элементы. Помогают скрыть детали, которые нужно защитить от влаги, пыли и скрыть от глаз пользователя.
  • Защёлка. Не позволяет створке самостоятельно открываться под воздействием ветра, сквозняка.
  • Микролифт. Механизм, которые поддерживает большие створки, чтобы они не провисали. Уменьшает давление на петли, продлевает срок их службы.
  • Ножницы. Деталь поворотно-откидного механизма, с помощью которой створка переходит в режим микропроветривания.
  • Защита от детей. Встраивается в ручку или раму ПВХ, чтобы ребёнок не мог открыть створку до конца.
  • Блокиратор. Не позволяет открывать створку шире, чем требуется. Защищает от ситуаций, когда створка одновременно распахивается и откидывается.
  • Запорная фурнитура. Детали, которые противостоят взлому: защёлки, крючки, шпингалеты, замки.
  • Уплотнители. Отвечают за плотное примыкание створок и рамы, стеклопакета и штапика.
  • Петли. Существуют разъёмные и неразъёмные накладные модификации, поворотные и поворотно-откидные, с защитой от взлома, монтируемые на специальных резьбовых шпильках и потайные.
  • Цапфы и планки. Элементы, с помощью которых происходит зацеп элементов при открытии окна в распашном или откидном режиме. Обеспечивают фиксацию створки в закрытом положении, регулируют степень прижима.

Дополнительно нужно сказать о вентиляционных устройствах, которые помогают проветривать помещение в комфортных условиях:

  • Микрощелевое. Одним поворотом ручки вы ослабляете прилегание створки к раме и обеспечиваете приток свежего воздуха. Сквозняки и резкое поступление холодного воздуха исключается.
  • Гребёнка. Обеспечивает ступенчатое проветривание.
  • Вентиляционный клапан. Например, клапан SmartBox™ III ставится внутрь окна и понемногу, но постоянно пропускает свежий воздух в помещение. При желании подачу воздуха можно прекратить. Используя его, вы сможете успешно совмещать шумоизоляцию, теплоизоляцию и проветривание. Чего нельзя сказать о других способах вентиляции.

4. Монтажные детали

Есть три элемента, которые входят в базовую комплектацию любого окна:

  • водоотлив — металлический карниз, который располагается снаружи, чтобы отводить воду от окна;
  • откос — отделочные элементы, которые закрывают собой монтажные швы, часть стены по бокам и сверху. Их задача состоит в том, чтобы красиво обрамлять окно, а также защитить монтажные швы от прямых солнечных лучей.
  • подоконник — простой способ красиво оформить окно и получить полезное пространство для размещения цветов, бытовой техники, других предметов.

5.

Аксессуары

Производители предлагают некоторые элементы, которые непосредственно к окну не относятся, но помогают сделать его удобнее. Например,

  • москитные сетки — позволяют оставлять окна открытыми весь вечер и всю ночь летом, не боясь мошек, комаров;
  • жалюзи или роллетные шторы — для регулировки поступления света. Устанавливаются на створку при помощи кассеты или другим способом.

Устройство пластикового окна нельзя назвать простым. Отсюда и большое количество возможностей, которыми могут воспользоваться домовладельцы. Например, ставить окна на проветривания, не боясь сквозняков. Увеличивать или уменьшать плотность прилегания створки, чтобы сохранить тепло или усилить вентиляцию. И это далеко не всё, что может дать установка такой конструкции!

«Фабрика Окон» изготавливает окна из оригинальных составляющих тех брендов, которым мы полностью доверяем:

  • профиль Deceuninck;
  • фурнитура Siegenia и Roto;
  • Термопакет ™ 4. 0 LGC;
  • климатический клапан SmartBox™ III и прочее.

Мы уверены в каждой детали нашего окна, а также в надёжности установки. Поэтому гарантия на пластиковые окна и все работы составляет 15 лет, а минимальный срок службы — 40 лет!

Материал подготовлен
в компании Фабрика Окон

Читайте также

Бесплатная консультация инженера

+

Наш специалист не только проведёт необходимые замеры в вашей квартире, но и совершенно бесплатно осуществит климат-инжиниринг помещения.

При обращении до 14:00 можем приехать на замер сегодня!

Руслан Бакиев

Руководитель отдела заказов

Заказать звонок

Конструкция пластикового окна — из чего состоит, назначение элементов

читать
8 минут

прочли
851 человек

опубликовали
13 мая 2016

обновили
30 декабря 2021

Валерий Микулин

Руководитель учебного центра

Автор статьи


    Когда мы смотрим на пластиковое окно, то видим только стеклопакет и  раму. На самом деле это сложнаяконструкция, внутри которой скрывается много важных, полезных элементов. И даже стекло устроено непросто, чтобы достичь нужных целей: оставаться прозрачным, сохранять тепло внутри, не пропускать ультрафиолет снаружи. Предлагаем разобраться в деталях, из чего состоит пластиковое окно, чтобы лучше понимать, как выбирать остекление и как им пользоваться правильно.

Работаем
с 2004 года.



Сотрудники отдела контроля качества еженедельно проводят опросы наших клиентов, измеряя Индекс Удовлетворённости.

1 млн.+

установленных нами окон в Москве.

917

новых
клиентов
в ноябре.

90%

клиентов очень
довольны нашей работой.

7%

клиентов довольны
нашей работой.

Из чего состоит пластиковое окно — схемав разрезе

Окна ПВХ можно сравнить с конструктором. Они собираются из разных модулей, характеристики которых можно менять.

Составные модули и их краткое описание:

  • Каркас. В основе каждого окна лежит рама из ПВХ профиля, который усиливается металлической вкладкой.
  • Створка. Часть конструкции, которая может открываться. Создаётся из того же профиля, что и рама. В случае глухой створки остекление ставится сразу в каркас.
  • Импост. ПрофильПВХ, разделяющий конструкцию пополам, увеличивает жёсткость.
  • Штапик. Накладка с прорезиненным основанием, которая используется для фиксации стеклопакета. Элемент может сниматься.
  • Стеклопакет. Заполняет каркасный проём. Состоит из нескольких соёдиненных стёкол, пространство между которыми заполнено воздухом. Рама со стёклами полностью загерметизирована.
  • Фурнитура. Набор узлов и механизмов, который применяется для обеспечения работы створок. Чаще всего встречается поворотно-откидная система, которая включает в себя петли, ручку, ответные планки.
  • Подоконник. Элемент, который позволяет сделать окно завершённым. Чаще используется пустотелый ПВХпрофиль, реже — цельнолитые армированные полимеры. Последние выглядят эффектнее, но и стоят дороже.
  • Отливы. Пластина из металла или полимера, которая прикрепляется со стороны улицы, чтобы отводить воду.
  • Аксессуары. Сюда относятся москитные сетки, элементы приточной вентиляции, жалюзи, ролеты, детские замки.

Продукция и услуги Фабрики Окон

Новейшие пластиковые окна эффективно отражают жару и удерживают тепло в доме. Обеспечивают поступление свежего воздуха без пыли, сквозняков и уличного шума.

Качественный монтаж окон – гарантия их безупречной работы на протяжении 40 лет. Для установки используются специальные технологии и новейшие системы теплоизоляции.

Собственное современное производство, высококачественные материалы и новейшие технологии позволяют предложить лучшие оконные решения по доступной стоимости.

Большой выбор стеклопакетов и типов остекления. Клиенту доступны окна ПВХ, деревянные и алюминиевые. Все работы по остеклению проводятся по ГОСТу.

Профессиональный монтаж. Окна не деформируются даже после 15 лет эксплуатации. Балкон надежно защищен от промерзания и плесени.

1. Профиль

Профильв разрезе выглядит как пустотелый брусок, внутри которого помещается металлическая армирующая пластина. Чтобы добиться высокой теплоизоляции и прочности, брусок разделяется перегородками на несколько отсеков — от 4 до 6. Чем их больше, тем выше прочность окна и его теплоизолирующие свойства.

Форма

Один и тот же профиль используется для создания разных составляющих оконной конструкции:

  • Для рамы. Может показаться, что рама создаётся из более массивного, тяжёлого профиля, но это не так. Единственное отличие состоит в том, что снизу предусматриваются дренажные отверстия, куда будет отводиться конденсат.
  • Для створки. Тот же профиль используется для создания створки, внутри которой устанавливается стеклопакет. Он весит столько же, сколько и рамный профиль, поскольку усиливается такими же металлическими пластинами.
  • Для импоста. Элемент, который становится упором для створок.
  • Для штапика. Форма и размеры зависят от базового профиля, типа остекления. Используется для закрепления стеклопакета в раме. Благодаря конструкции, быстро заменяется, надёжно крепится.

Для справки! Профили делаются со специальными пазами, в которые ещё на производстве интегрируется уплотнитель. Герметичность получается более высокой, чем при самостоятельной установке уплотнителей.

Толщина

Чем больше толщина конструкции, тем выше характеристики:

  • 60 мм — такой профиль называют узким и рекомендуют для остекления балконов, лоджий, квартир, домов в тёплых регионах;
  • 70  мм — универсальное решение, которое подойдёт для жилых помещений, квартир;
  • 80 мм и выше — вариант премиум-класса для тех, кто хочет обеспечить себе максимальный комфорт и минимальные затраты на отопление. Рекомендуется использовать в случае панорамного остекления.

Камеры

Смотреть на количество камер нужно только в связке с шириной профиля. Например, самые популярные соотношения «толщина/число камер» — 60/4, 71/5, 84/6.

Армирование

Мы уже говорили о том, что сам пластик недостаточно жёсткий. Чтобы повысить прочность, долговечность, устойчивость конструкции, профиль армируется стальными деталями. Толщина стали достигает 1,5 мм. А сам армирующий профиль выполняется в П-образной форме.

Этого достаточно, чтобы рамы и створки из профиля служили по гарантии не менее 50 лет, выдерживали высокие ветровые нагрузки и хорошо сопротивлялись попыткам взлома.

Цвет

Основной цвет профиля — белый. Но вы можете “окрасить” полимер в любой цвет по каталогу RAL, а также придать материалу текстуру дерева, камня, другого материала с помощью ламинации.

Производитель

Каждый производитель создаёт профиль по собственной «рецептуре». Например, Deceuninck использует добавки, которые позволяют добиться высоких показателей прочности. Более того, компания усовершенствовала технологический процесс, благодаря чему ей удаётся повысить технологические характеристики окон. В итоге продукция бренда абсолютно безопасна для здоровья, служит от 40 лет, не желтеет со временем, устойчива к постоянным механическим нагрузкам. И даже самый узкий профиль — на 60 мм толщиной — обеспечивает высокие показатели тепло- и шумоизоляции.

Только честные
отзывы

Наша работа подтверждена сертификатами, а её результат — вашими отзывами!

Именно поэтому мы любим независимые площадки по обмену мнениями, например, Яндекс.Маркет и Отзовик. Нам не нужно скрывать или покупать отзывы, ведь наш искренний сервис целиком построен на доверии.

Читать все отзывы

Это уже второй заказ (третье окно). Хорошее окно,…

Написано в обращении руководству 20.0

Валерий

22.05.2021

Оперативная обратная связь. Быстрый замер и расчет…

За заказ дорогой услуги хотелось бы лучшее обслуживание…

Оплачивая дорогую услугу, хочется дорогую и качественую…

Качественные материалы, качественная и быстрая установка!…

Огромное спасибо Марине Московиной (менеджер-консультант)!…

Быстрый выезд замерщика согласно договоренности…

Недостатков нет,спасибо компании за качественную…

Наталья

07.05.2021

Хотим выразить свою благодарность компании Фабрика…

их просто нет , во всяком случаю по нашему договору…

Хотели бы пожелать вашей компании процветания !…

Татьяна

29.04.2021

Прежде чем заказать остекление балкона, промониторила,…

Пока не обнаружила.

Спасибо огромное! Удачи и процветания вашей компании.

2. Стеклопакет

Состоит из нескольких стёкол, соединённых между собой рамами и полностью загерметизированных. Пространство между стёклами заполнено воздухом, а чтобы компоненты не запотевали, воду поглощает тонкая дистанционная рамка со специальным осушителем.

Число камер

По количеству стёкол выделяют стеклопакеты:

  • Однокамерные. Состоят из двух стёкол. Подходят для нежилых, неотапливаемых помещений, а также квартир и домов в тёплом регионе.
  • Двухкамерные. Три стекла — универсальное решение, которое обеспечит достаточный уровень комфорта в любых условиях.
  • Трёхкамерные. Продукт из четырёх стёкол, который обычно сочетается с профилем толщиной 80 мм. Применяются, в основном, в условиях Крайнего Севера.

Виды стёкол

Могут использоваться разные виды стекол:

  • Стандартное — по толщине может быть 4, 6, 8 мм. Стоит дешевле всего, поэтому получило широкое распространение.
  • Энергосберегающее — изнутри внешнее стекло покрывается плёнкой оксида олова или серебра. Успешно отражает солнечные лучи, поэтому тепло остаётся в помещении.
  • Солнцезащитное, мультифункциональное — получается путём тонировки или ленточного ламинирования. Особенность в том, что пропускает на 45% меньше ультрафиолета.
  • Триплекс — состоит из двух стёкол, между которыми находится плёнка. Тяжело разбить, трескается, но на куски не разлетается. Обеспечивает высокую звукоизоляцию: вы избавитесь от уличного шума, даже если окна выходят на оживлённую магистраль, железнодорожные пути.

Полезно знать! «Фабрика Окон» во всех пвх-окнах использует уникальную разработку — термопакет™ 4.0 LGC с мультифункциональным стеклом. Технология Double Silver предполагает, что на стекло наносится 15 слоёв напыления, среди которых, как следует из названия, два серебряных. В итоге стекло хорошо пропускает свет, при этом удерживает тепло внутри помещения, защищает от солнца и ультрафиолета снаружи.

Заполнение

Существует два типа заполнения стеклопакета:

  • высушенный воздух;
  • инертный газ: аргон, криптон.

Со временем газ уходит через клапаны, поэтому современные производители предпочитают использовать первый тип.

Почему наши сотрудники такие крутые?

Наш подбор сотрудников очень прост и понятен — мы работаем только с теми, кто любит то, что делает!

Ну, ещё и потому, что только 1 из 13 соискателей проходят отбор в нашу команду.

3. Фурнитура

Мы можем сказать, что фурнитура качественная, когда её не замечаем. Исключение составляют ручки.

А теперь давайте посмотрим, сколько фурнитуры включает в себя конструкция пластикового окна:

  • Ограничитель. Удерживает створку в определённом положении. Иногда сопровождается замедлителем.
  • Декоративные накладные элементы. Помогают скрыть детали, которые нужно защитить от влаги, пыли и скрыть от глаз пользователя.
  • Защёлка. Не позволяет створке самостоятельно открываться под воздействием ветра, сквозняка.
  • Микролифт. Механизм, которые поддерживает большие створки, чтобы они не провисали. Уменьшает давление на петли, продлевает срок их службы.
  • Ножницы. Деталь поворотно-откидного механизма, с помощью которой створка переходит в режим микропроветривания.
  • Защита от детей. Встраивается в ручку или раму ПВХ, чтобы ребёнок не мог открыть створку до конца.
  • Блокиратор. Не позволяет открывать створку шире, чем требуется. Защищает от ситуаций, когда створка одновременно распахивается и откидывается.
  • Запорная фурнитура. Детали, которые противостоят взлому: защёлки, крючки, шпингалеты, замки.
  • Уплотнители. Отвечают за плотное примыкание створок и рамы, стеклопакета и штапика.
  • Петли. Существуют разъёмные и неразъёмные накладные модификации, поворотные и поворотно-откидные, с защитой от взлома, монтируемые на специальных резьбовых шпильках и потайные.
  • Цапфы и планки. Элементы, с помощью которых происходит зацеп элементов при открытии окна в распашном или откидном режиме. Обеспечивают фиксацию створки в закрытом положении, регулируют степень прижима.

Дополнительно нужно сказать о вентиляционных устройствах, которые помогают проветривать помещение в комфортных условиях:

  • Микрощелевое. Одним поворотом ручки вы ослабляете прилегание створки к раме и обеспечиваете приток свежего воздуха. Сквозняки и резкое поступление холодного воздуха исключается.
  • Гребёнка. Обеспечивает ступенчатое проветривание.
  • Вентиляционный клапан. Например, клапан SmartBox™ III ставится внутрь окна и понемногу, но постоянно пропускает свежий воздух в помещение. При желании подачу воздуха можно прекратить. Используя его, вы сможете успешно совмещать шумоизоляцию, теплоизоляцию и проветривание. Чего нельзя сказать о других способах вентиляции.

4. Монтажные детали

Есть три элемента, которые входят в базовую комплектацию любого окна:

  • водоотлив — металлический карниз, который располагается снаружи, чтобы отводить воду от окна;
  • откос — отделочные элементы, которые закрывают собой монтажные швы, часть стены по бокам и сверху. Их задача состоит в том, чтобы красиво обрамлять окно, а также защитить монтажные швы от прямых солнечных лучей.
  • подоконник — простой способ красиво оформить окно и получить полезное пространство для размещения цветов, бытовой техники, других предметов.

5.

Аксессуары

Производители предлагают некоторые элементы, которые непосредственно к окну не относятся, но помогают сделать его удобнее. Например,

  • москитные сетки — позволяют оставлять окна открытыми весь вечер и всю ночь летом, не боясь мошек, комаров;
  • жалюзи или роллетные шторы — для регулировки поступления света. Устанавливаются на створку при помощи кассеты или другим способом.

Устройство пластикового окна нельзя назвать простым. Отсюда и большое количество возможностей, которыми могут воспользоваться домовладельцы. Например, ставить окна на проветривания, не боясь сквозняков. Увеличивать или уменьшать плотность прилегания створки, чтобы сохранить тепло или усилить вентиляцию. И это далеко не всё, что может дать установка такой конструкции!

«Фабрика Окон» изготавливает окна из оригинальных составляющих тех брендов, которым мы полностью доверяем:

  • профиль Deceuninck;
  • фурнитура Siegenia и Roto;
  • Термопакет ™ 4. 0 LGC;
  • климатический клапан SmartBox™ III и прочее.

Мы уверены в каждой детали нашего окна, а также в надёжности установки. Поэтому гарантия на пластиковые окна и все работы составляет 15 лет, а минимальный срок службы — 40 лет!

Материал подготовлен
в компании Фабрика Окон

Читайте также

Бесплатная консультация инженера

+

Наш специалист не только проведёт необходимые замеры в вашей квартире, но и совершенно бесплатно осуществит климат-инжиниринг помещения.

При обращении до 14:00 можем приехать на замер сегодня!

Руслан Бакиев

Руководитель отдела заказов

Заказать звонок

Конструкция пластикового окна — из чего состоит, назначение элементов

читать
8 минут

прочли
851 человек

опубликовали
13 мая 2016

обновили
30 декабря 2021

Валерий Микулин

Руководитель учебного центра

Автор статьи


    Когда мы смотрим на пластиковое окно, то видим только стеклопакет и  раму. На самом деле это сложнаяконструкция, внутри которой скрывается много важных, полезных элементов. И даже стекло устроено непросто, чтобы достичь нужных целей: оставаться прозрачным, сохранять тепло внутри, не пропускать ультрафиолет снаружи. Предлагаем разобраться в деталях, из чего состоит пластиковое окно, чтобы лучше понимать, как выбирать остекление и как им пользоваться правильно.

Работаем
с 2004 года.



Сотрудники отдела контроля качества еженедельно проводят опросы наших клиентов, измеряя Индекс Удовлетворённости.

1 млн.+

установленных нами окон в Москве.

917

новых
клиентов
в ноябре.

90%

клиентов очень
довольны нашей работой.

7%

клиентов довольны
нашей работой.

Из чего состоит пластиковое окно — схемав разрезе

Окна ПВХ можно сравнить с конструктором. Они собираются из разных модулей, характеристики которых можно менять.

Составные модули и их краткое описание:

  • Каркас. В основе каждого окна лежит рама из ПВХ профиля, который усиливается металлической вкладкой.
  • Створка. Часть конструкции, которая может открываться. Создаётся из того же профиля, что и рама. В случае глухой створки остекление ставится сразу в каркас.
  • Импост. ПрофильПВХ, разделяющий конструкцию пополам, увеличивает жёсткость.
  • Штапик. Накладка с прорезиненным основанием, которая используется для фиксации стеклопакета. Элемент может сниматься.
  • Стеклопакет. Заполняет каркасный проём. Состоит из нескольких соёдиненных стёкол, пространство между которыми заполнено воздухом. Рама со стёклами полностью загерметизирована.
  • Фурнитура. Набор узлов и механизмов, который применяется для обеспечения работы створок. Чаще всего встречается поворотно-откидная система, которая включает в себя петли, ручку, ответные планки.
  • Подоконник. Элемент, который позволяет сделать окно завершённым. Чаще используется пустотелый ПВХпрофиль, реже — цельнолитые армированные полимеры. Последние выглядят эффектнее, но и стоят дороже.
  • Отливы. Пластина из металла или полимера, которая прикрепляется со стороны улицы, чтобы отводить воду.
  • Аксессуары. Сюда относятся москитные сетки, элементы приточной вентиляции, жалюзи, ролеты, детские замки.

Продукция и услуги Фабрики Окон

Новейшие пластиковые окна эффективно отражают жару и удерживают тепло в доме. Обеспечивают поступление свежего воздуха без пыли, сквозняков и уличного шума.

Качественный монтаж окон – гарантия их безупречной работы на протяжении 40 лет. Для установки используются специальные технологии и новейшие системы теплоизоляции.

Собственное современное производство, высококачественные материалы и новейшие технологии позволяют предложить лучшие оконные решения по доступной стоимости.

Большой выбор стеклопакетов и типов остекления. Клиенту доступны окна ПВХ, деревянные и алюминиевые. Все работы по остеклению проводятся по ГОСТу.

Профессиональный монтаж. Окна не деформируются даже после 15 лет эксплуатации. Балкон надежно защищен от промерзания и плесени.

1. Профиль

Профильв разрезе выглядит как пустотелый брусок, внутри которого помещается металлическая армирующая пластина. Чтобы добиться высокой теплоизоляции и прочности, брусок разделяется перегородками на несколько отсеков — от 4 до 6. Чем их больше, тем выше прочность окна и его теплоизолирующие свойства.

Форма

Один и тот же профиль используется для создания разных составляющих оконной конструкции:

  • Для рамы. Может показаться, что рама создаётся из более массивного, тяжёлого профиля, но это не так. Единственное отличие состоит в том, что снизу предусматриваются дренажные отверстия, куда будет отводиться конденсат.
  • Для створки. Тот же профиль используется для создания створки, внутри которой устанавливается стеклопакет. Он весит столько же, сколько и рамный профиль, поскольку усиливается такими же металлическими пластинами.
  • Для импоста. Элемент, который становится упором для створок.
  • Для штапика. Форма и размеры зависят от базового профиля, типа остекления. Используется для закрепления стеклопакета в раме. Благодаря конструкции, быстро заменяется, надёжно крепится.

Для справки! Профили делаются со специальными пазами, в которые ещё на производстве интегрируется уплотнитель. Герметичность получается более высокой, чем при самостоятельной установке уплотнителей.

Толщина

Чем больше толщина конструкции, тем выше характеристики:

  • 60 мм — такой профиль называют узким и рекомендуют для остекления балконов, лоджий, квартир, домов в тёплых регионах;
  • 70  мм — универсальное решение, которое подойдёт для жилых помещений, квартир;
  • 80 мм и выше — вариант премиум-класса для тех, кто хочет обеспечить себе максимальный комфорт и минимальные затраты на отопление. Рекомендуется использовать в случае панорамного остекления.

Камеры

Смотреть на количество камер нужно только в связке с шириной профиля. Например, самые популярные соотношения «толщина/число камер» — 60/4, 71/5, 84/6.

Армирование

Мы уже говорили о том, что сам пластик недостаточно жёсткий. Чтобы повысить прочность, долговечность, устойчивость конструкции, профиль армируется стальными деталями. Толщина стали достигает 1,5 мм. А сам армирующий профиль выполняется в П-образной форме.

Этого достаточно, чтобы рамы и створки из профиля служили по гарантии не менее 50 лет, выдерживали высокие ветровые нагрузки и хорошо сопротивлялись попыткам взлома.

Цвет

Основной цвет профиля — белый. Но вы можете “окрасить” полимер в любой цвет по каталогу RAL, а также придать материалу текстуру дерева, камня, другого материала с помощью ламинации.

Производитель

Каждый производитель создаёт профиль по собственной «рецептуре». Например, Deceuninck использует добавки, которые позволяют добиться высоких показателей прочности. Более того, компания усовершенствовала технологический процесс, благодаря чему ей удаётся повысить технологические характеристики окон. В итоге продукция бренда абсолютно безопасна для здоровья, служит от 40 лет, не желтеет со временем, устойчива к постоянным механическим нагрузкам. И даже самый узкий профиль — на 60 мм толщиной — обеспечивает высокие показатели тепло- и шумоизоляции.

Только честные
отзывы

Наша работа подтверждена сертификатами, а её результат — вашими отзывами!

Именно поэтому мы любим независимые площадки по обмену мнениями, например, Яндекс.Маркет и Отзовик. Нам не нужно скрывать или покупать отзывы, ведь наш искренний сервис целиком построен на доверии.

Читать все отзывы

Это уже второй заказ (третье окно). Хорошее окно,…

Написано в обращении руководству 20.0

Валерий

22.05.2021

Оперативная обратная связь. Быстрый замер и расчет…

За заказ дорогой услуги хотелось бы лучшее обслуживание…

Оплачивая дорогую услугу, хочется дорогую и качественую…

Качественные материалы, качественная и быстрая установка!…

Огромное спасибо Марине Московиной (менеджер-консультант)!…

Быстрый выезд замерщика согласно договоренности…

Недостатков нет,спасибо компании за качественную…

Наталья

07.05.2021

Хотим выразить свою благодарность компании Фабрика…

их просто нет , во всяком случаю по нашему договору…

Хотели бы пожелать вашей компании процветания !…

Татьяна

29.04.2021

Прежде чем заказать остекление балкона, промониторила,…

Пока не обнаружила.

Спасибо огромное! Удачи и процветания вашей компании.

2. Стеклопакет

Состоит из нескольких стёкол, соединённых между собой рамами и полностью загерметизированных. Пространство между стёклами заполнено воздухом, а чтобы компоненты не запотевали, воду поглощает тонкая дистанционная рамка со специальным осушителем.

Число камер

По количеству стёкол выделяют стеклопакеты:

  • Однокамерные. Состоят из двух стёкол. Подходят для нежилых, неотапливаемых помещений, а также квартир и домов в тёплом регионе.
  • Двухкамерные. Три стекла — универсальное решение, которое обеспечит достаточный уровень комфорта в любых условиях.
  • Трёхкамерные. Продукт из четырёх стёкол, который обычно сочетается с профилем толщиной 80 мм. Применяются, в основном, в условиях Крайнего Севера.

Виды стёкол

Могут использоваться разные виды стекол:

  • Стандартное — по толщине может быть 4, 6, 8 мм. Стоит дешевле всего, поэтому получило широкое распространение.
  • Энергосберегающее — изнутри внешнее стекло покрывается плёнкой оксида олова или серебра. Успешно отражает солнечные лучи, поэтому тепло остаётся в помещении.
  • Солнцезащитное, мультифункциональное — получается путём тонировки или ленточного ламинирования. Особенность в том, что пропускает на 45% меньше ультрафиолета.
  • Триплекс — состоит из двух стёкол, между которыми находится плёнка. Тяжело разбить, трескается, но на куски не разлетается. Обеспечивает высокую звукоизоляцию: вы избавитесь от уличного шума, даже если окна выходят на оживлённую магистраль, железнодорожные пути.

Полезно знать! «Фабрика Окон» во всех пвх-окнах использует уникальную разработку — термопакет™ 4.0 LGC с мультифункциональным стеклом. Технология Double Silver предполагает, что на стекло наносится 15 слоёв напыления, среди которых, как следует из названия, два серебряных. В итоге стекло хорошо пропускает свет, при этом удерживает тепло внутри помещения, защищает от солнца и ультрафиолета снаружи.

Заполнение

Существует два типа заполнения стеклопакета:

  • высушенный воздух;
  • инертный газ: аргон, криптон.

Со временем газ уходит через клапаны, поэтому современные производители предпочитают использовать первый тип.

Почему наши сотрудники такие крутые?

Наш подбор сотрудников очень прост и понятен — мы работаем только с теми, кто любит то, что делает!

Ну, ещё и потому, что только 1 из 13 соискателей проходят отбор в нашу команду.

3. Фурнитура

Мы можем сказать, что фурнитура качественная, когда её не замечаем. Исключение составляют ручки.

А теперь давайте посмотрим, сколько фурнитуры включает в себя конструкция пластикового окна:

  • Ограничитель. Удерживает створку в определённом положении. Иногда сопровождается замедлителем.
  • Декоративные накладные элементы. Помогают скрыть детали, которые нужно защитить от влаги, пыли и скрыть от глаз пользователя.
  • Защёлка. Не позволяет створке самостоятельно открываться под воздействием ветра, сквозняка.
  • Микролифт. Механизм, которые поддерживает большие створки, чтобы они не провисали. Уменьшает давление на петли, продлевает срок их службы.
  • Ножницы. Деталь поворотно-откидного механизма, с помощью которой створка переходит в режим микропроветривания.
  • Защита от детей. Встраивается в ручку или раму ПВХ, чтобы ребёнок не мог открыть створку до конца.
  • Блокиратор. Не позволяет открывать створку шире, чем требуется. Защищает от ситуаций, когда створка одновременно распахивается и откидывается.
  • Запорная фурнитура. Детали, которые противостоят взлому: защёлки, крючки, шпингалеты, замки.
  • Уплотнители. Отвечают за плотное примыкание створок и рамы, стеклопакета и штапика.
  • Петли. Существуют разъёмные и неразъёмные накладные модификации, поворотные и поворотно-откидные, с защитой от взлома, монтируемые на специальных резьбовых шпильках и потайные.
  • Цапфы и планки. Элементы, с помощью которых происходит зацеп элементов при открытии окна в распашном или откидном режиме. Обеспечивают фиксацию створки в закрытом положении, регулируют степень прижима.

Дополнительно нужно сказать о вентиляционных устройствах, которые помогают проветривать помещение в комфортных условиях:

  • Микрощелевое. Одним поворотом ручки вы ослабляете прилегание створки к раме и обеспечиваете приток свежего воздуха. Сквозняки и резкое поступление холодного воздуха исключается.
  • Гребёнка. Обеспечивает ступенчатое проветривание.
  • Вентиляционный клапан. Например, клапан SmartBox™ III ставится внутрь окна и понемногу, но постоянно пропускает свежий воздух в помещение. При желании подачу воздуха можно прекратить. Используя его, вы сможете успешно совмещать шумоизоляцию, теплоизоляцию и проветривание. Чего нельзя сказать о других способах вентиляции.

4. Монтажные детали

Есть три элемента, которые входят в базовую комплектацию любого окна:

  • водоотлив — металлический карниз, который располагается снаружи, чтобы отводить воду от окна;
  • откос — отделочные элементы, которые закрывают собой монтажные швы, часть стены по бокам и сверху. Их задача состоит в том, чтобы красиво обрамлять окно, а также защитить монтажные швы от прямых солнечных лучей.
  • подоконник — простой способ красиво оформить окно и получить полезное пространство для размещения цветов, бытовой техники, других предметов.

5.

Аксессуары

Производители предлагают некоторые элементы, которые непосредственно к окну не относятся, но помогают сделать его удобнее. Например,

  • москитные сетки — позволяют оставлять окна открытыми весь вечер и всю ночь летом, не боясь мошек, комаров;
  • жалюзи или роллетные шторы — для регулировки поступления света. Устанавливаются на створку при помощи кассеты или другим способом.

Устройство пластикового окна нельзя назвать простым. Отсюда и большое количество возможностей, которыми могут воспользоваться домовладельцы. Например, ставить окна на проветривания, не боясь сквозняков. Увеличивать или уменьшать плотность прилегания створки, чтобы сохранить тепло или усилить вентиляцию. И это далеко не всё, что может дать установка такой конструкции!

«Фабрика Окон» изготавливает окна из оригинальных составляющих тех брендов, которым мы полностью доверяем:

  • профиль Deceuninck;
  • фурнитура Siegenia и Roto;
  • Термопакет ™ 4. 0 LGC;
  • климатический клапан SmartBox™ III и прочее.

Мы уверены в каждой детали нашего окна, а также в надёжности установки. Поэтому гарантия на пластиковые окна и все работы составляет 15 лет, а минимальный срок службы — 40 лет!

Материал подготовлен
в компании Фабрика Окон

Читайте также

Бесплатная консультация инженера

+

Наш специалист не только проведёт необходимые замеры в вашей квартире, но и совершенно бесплатно осуществит климат-инжиниринг помещения.

При обращении до 14:00 можем приехать на замер сегодня!

Руслан Бакиев

Руководитель отдела заказов

Заказать звонок

Конструкция пластикового окна — из чего состоит, назначение элементов

читать
8 минут

прочли
851 человек

опубликовали
13 мая 2016

обновили
30 декабря 2021

Валерий Микулин

Руководитель учебного центра

Автор статьи


    Когда мы смотрим на пластиковое окно, то видим только стеклопакет и  раму. На самом деле это сложнаяконструкция, внутри которой скрывается много важных, полезных элементов. И даже стекло устроено непросто, чтобы достичь нужных целей: оставаться прозрачным, сохранять тепло внутри, не пропускать ультрафиолет снаружи. Предлагаем разобраться в деталях, из чего состоит пластиковое окно, чтобы лучше понимать, как выбирать остекление и как им пользоваться правильно.

Работаем
с 2004 года.



Сотрудники отдела контроля качества еженедельно проводят опросы наших клиентов, измеряя Индекс Удовлетворённости.

1 млн.+

установленных нами окон в Москве.

917

новых
клиентов
в ноябре.

90%

клиентов очень
довольны нашей работой.

7%

клиентов довольны
нашей работой.

Из чего состоит пластиковое окно — схемав разрезе

Окна ПВХ можно сравнить с конструктором. Они собираются из разных модулей, характеристики которых можно менять.

Составные модули и их краткое описание:

  • Каркас. В основе каждого окна лежит рама из ПВХ профиля, который усиливается металлической вкладкой.
  • Створка. Часть конструкции, которая может открываться. Создаётся из того же профиля, что и рама. В случае глухой створки остекление ставится сразу в каркас.
  • Импост. ПрофильПВХ, разделяющий конструкцию пополам, увеличивает жёсткость.
  • Штапик. Накладка с прорезиненным основанием, которая используется для фиксации стеклопакета. Элемент может сниматься.
  • Стеклопакет. Заполняет каркасный проём. Состоит из нескольких соёдиненных стёкол, пространство между которыми заполнено воздухом. Рама со стёклами полностью загерметизирована.
  • Фурнитура. Набор узлов и механизмов, который применяется для обеспечения работы створок. Чаще всего встречается поворотно-откидная система, которая включает в себя петли, ручку, ответные планки.
  • Подоконник. Элемент, который позволяет сделать окно завершённым. Чаще используется пустотелый ПВХпрофиль, реже — цельнолитые армированные полимеры. Последние выглядят эффектнее, но и стоят дороже.
  • Отливы. Пластина из металла или полимера, которая прикрепляется со стороны улицы, чтобы отводить воду.
  • Аксессуары. Сюда относятся москитные сетки, элементы приточной вентиляции, жалюзи, ролеты, детские замки.

Продукция и услуги Фабрики Окон

Новейшие пластиковые окна эффективно отражают жару и удерживают тепло в доме. Обеспечивают поступление свежего воздуха без пыли, сквозняков и уличного шума.

Качественный монтаж окон – гарантия их безупречной работы на протяжении 40 лет. Для установки используются специальные технологии и новейшие системы теплоизоляции.

Собственное современное производство, высококачественные материалы и новейшие технологии позволяют предложить лучшие оконные решения по доступной стоимости.

Большой выбор стеклопакетов и типов остекления. Клиенту доступны окна ПВХ, деревянные и алюминиевые. Все работы по остеклению проводятся по ГОСТу.

Профессиональный монтаж. Окна не деформируются даже после 15 лет эксплуатации. Балкон надежно защищен от промерзания и плесени.

1. Профиль

Профильв разрезе выглядит как пустотелый брусок, внутри которого помещается металлическая армирующая пластина. Чтобы добиться высокой теплоизоляции и прочности, брусок разделяется перегородками на несколько отсеков — от 4 до 6. Чем их больше, тем выше прочность окна и его теплоизолирующие свойства.

Форма

Один и тот же профиль используется для создания разных составляющих оконной конструкции:

  • Для рамы. Может показаться, что рама создаётся из более массивного, тяжёлого профиля, но это не так. Единственное отличие состоит в том, что снизу предусматриваются дренажные отверстия, куда будет отводиться конденсат.
  • Для створки. Тот же профиль используется для создания створки, внутри которой устанавливается стеклопакет. Он весит столько же, сколько и рамный профиль, поскольку усиливается такими же металлическими пластинами.
  • Для импоста. Элемент, который становится упором для створок.
  • Для штапика. Форма и размеры зависят от базового профиля, типа остекления. Используется для закрепления стеклопакета в раме. Благодаря конструкции, быстро заменяется, надёжно крепится.

Для справки! Профили делаются со специальными пазами, в которые ещё на производстве интегрируется уплотнитель. Герметичность получается более высокой, чем при самостоятельной установке уплотнителей.

Толщина

Чем больше толщина конструкции, тем выше характеристики:

  • 60 мм — такой профиль называют узким и рекомендуют для остекления балконов, лоджий, квартир, домов в тёплых регионах;
  • 70  мм — универсальное решение, которое подойдёт для жилых помещений, квартир;
  • 80 мм и выше — вариант премиум-класса для тех, кто хочет обеспечить себе максимальный комфорт и минимальные затраты на отопление. Рекомендуется использовать в случае панорамного остекления.

Камеры

Смотреть на количество камер нужно только в связке с шириной профиля. Например, самые популярные соотношения «толщина/число камер» — 60/4, 71/5, 84/6.

Армирование

Мы уже говорили о том, что сам пластик недостаточно жёсткий. Чтобы повысить прочность, долговечность, устойчивость конструкции, профиль армируется стальными деталями. Толщина стали достигает 1,5 мм. А сам армирующий профиль выполняется в П-образной форме.

Этого достаточно, чтобы рамы и створки из профиля служили по гарантии не менее 50 лет, выдерживали высокие ветровые нагрузки и хорошо сопротивлялись попыткам взлома.

Цвет

Основной цвет профиля — белый. Но вы можете “окрасить” полимер в любой цвет по каталогу RAL, а также придать материалу текстуру дерева, камня, другого материала с помощью ламинации.

Производитель

Каждый производитель создаёт профиль по собственной «рецептуре». Например, Deceuninck использует добавки, которые позволяют добиться высоких показателей прочности. Более того, компания усовершенствовала технологический процесс, благодаря чему ей удаётся повысить технологические характеристики окон. В итоге продукция бренда абсолютно безопасна для здоровья, служит от 40 лет, не желтеет со временем, устойчива к постоянным механическим нагрузкам. И даже самый узкий профиль — на 60 мм толщиной — обеспечивает высокие показатели тепло- и шумоизоляции.

Только честные
отзывы

Наша работа подтверждена сертификатами, а её результат — вашими отзывами!

Именно поэтому мы любим независимые площадки по обмену мнениями, например, Яндекс.Маркет и Отзовик. Нам не нужно скрывать или покупать отзывы, ведь наш искренний сервис целиком построен на доверии.

Читать все отзывы

Это уже второй заказ (третье окно). Хорошее окно,…

Написано в обращении руководству 20.0

Валерий

22.05.2021

Оперативная обратная связь. Быстрый замер и расчет…

За заказ дорогой услуги хотелось бы лучшее обслуживание…

Оплачивая дорогую услугу, хочется дорогую и качественую…

Качественные материалы, качественная и быстрая установка!…

Огромное спасибо Марине Московиной (менеджер-консультант)!…

Быстрый выезд замерщика согласно договоренности…

Недостатков нет,спасибо компании за качественную…

Наталья

07.05.2021

Хотим выразить свою благодарность компании Фабрика…

их просто нет , во всяком случаю по нашему договору…

Хотели бы пожелать вашей компании процветания !…

Татьяна

29.04.2021

Прежде чем заказать остекление балкона, промониторила,…

Пока не обнаружила.

Спасибо огромное! Удачи и процветания вашей компании.

2. Стеклопакет

Состоит из нескольких стёкол, соединённых между собой рамами и полностью загерметизированных. Пространство между стёклами заполнено воздухом, а чтобы компоненты не запотевали, воду поглощает тонкая дистанционная рамка со специальным осушителем.

Число камер

По количеству стёкол выделяют стеклопакеты:

  • Однокамерные. Состоят из двух стёкол. Подходят для нежилых, неотапливаемых помещений, а также квартир и домов в тёплом регионе.
  • Двухкамерные. Три стекла — универсальное решение, которое обеспечит достаточный уровень комфорта в любых условиях.
  • Трёхкамерные. Продукт из четырёх стёкол, который обычно сочетается с профилем толщиной 80 мм. Применяются, в основном, в условиях Крайнего Севера.

Виды стёкол

Могут использоваться разные виды стекол:

  • Стандартное — по толщине может быть 4, 6, 8 мм. Стоит дешевле всего, поэтому получило широкое распространение.
  • Энергосберегающее — изнутри внешнее стекло покрывается плёнкой оксида олова или серебра. Успешно отражает солнечные лучи, поэтому тепло остаётся в помещении.
  • Солнцезащитное, мультифункциональное — получается путём тонировки или ленточного ламинирования. Особенность в том, что пропускает на 45% меньше ультрафиолета.
  • Триплекс — состоит из двух стёкол, между которыми находится плёнка. Тяжело разбить, трескается, но на куски не разлетается. Обеспечивает высокую звукоизоляцию: вы избавитесь от уличного шума, даже если окна выходят на оживлённую магистраль, железнодорожные пути.

Полезно знать! «Фабрика Окон» во всех пвх-окнах использует уникальную разработку — термопакет™ 4.0 LGC с мультифункциональным стеклом. Технология Double Silver предполагает, что на стекло наносится 15 слоёв напыления, среди которых, как следует из названия, два серебряных. В итоге стекло хорошо пропускает свет, при этом удерживает тепло внутри помещения, защищает от солнца и ультрафиолета снаружи.

Заполнение

Существует два типа заполнения стеклопакета:

  • высушенный воздух;
  • инертный газ: аргон, криптон.

Со временем газ уходит через клапаны, поэтому современные производители предпочитают использовать первый тип.

Почему наши сотрудники такие крутые?

Наш подбор сотрудников очень прост и понятен — мы работаем только с теми, кто любит то, что делает!

Ну, ещё и потому, что только 1 из 13 соискателей проходят отбор в нашу команду.

3. Фурнитура

Мы можем сказать, что фурнитура качественная, когда её не замечаем. Исключение составляют ручки.

А теперь давайте посмотрим, сколько фурнитуры включает в себя конструкция пластикового окна:

  • Ограничитель. Удерживает створку в определённом положении. Иногда сопровождается замедлителем.
  • Декоративные накладные элементы. Помогают скрыть детали, которые нужно защитить от влаги, пыли и скрыть от глаз пользователя.
  • Защёлка. Не позволяет створке самостоятельно открываться под воздействием ветра, сквозняка.
  • Микролифт. Механизм, которые поддерживает большие створки, чтобы они не провисали. Уменьшает давление на петли, продлевает срок их службы.
  • Ножницы. Деталь поворотно-откидного механизма, с помощью которой створка переходит в режим микропроветривания.
  • Защита от детей. Встраивается в ручку или раму ПВХ, чтобы ребёнок не мог открыть створку до конца.
  • Блокиратор. Не позволяет открывать створку шире, чем требуется. Защищает от ситуаций, когда створка одновременно распахивается и откидывается.
  • Запорная фурнитура. Детали, которые противостоят взлому: защёлки, крючки, шпингалеты, замки.
  • Уплотнители. Отвечают за плотное примыкание створок и рамы, стеклопакета и штапика.
  • Петли. Существуют разъёмные и неразъёмные накладные модификации, поворотные и поворотно-откидные, с защитой от взлома, монтируемые на специальных резьбовых шпильках и потайные.
  • Цапфы и планки. Элементы, с помощью которых происходит зацеп элементов при открытии окна в распашном или откидном режиме. Обеспечивают фиксацию створки в закрытом положении, регулируют степень прижима.

Дополнительно нужно сказать о вентиляционных устройствах, которые помогают проветривать помещение в комфортных условиях:

  • Микрощелевое. Одним поворотом ручки вы ослабляете прилегание створки к раме и обеспечиваете приток свежего воздуха. Сквозняки и резкое поступление холодного воздуха исключается.
  • Гребёнка. Обеспечивает ступенчатое проветривание.
  • Вентиляционный клапан. Например, клапан SmartBox™ III ставится внутрь окна и понемногу, но постоянно пропускает свежий воздух в помещение. При желании подачу воздуха можно прекратить. Используя его, вы сможете успешно совмещать шумоизоляцию, теплоизоляцию и проветривание. Чего нельзя сказать о других способах вентиляции.

4. Монтажные детали

Есть три элемента, которые входят в базовую комплектацию любого окна:

  • водоотлив — металлический карниз, который располагается снаружи, чтобы отводить воду от окна;
  • откос — отделочные элементы, которые закрывают собой монтажные швы, часть стены по бокам и сверху. Их задача состоит в том, чтобы красиво обрамлять окно, а также защитить монтажные швы от прямых солнечных лучей.
  • подоконник — простой способ красиво оформить окно и получить полезное пространство для размещения цветов, бытовой техники, других предметов.

5.

Аксессуары

Производители предлагают некоторые элементы, которые непосредственно к окну не относятся, но помогают сделать его удобнее. Например,

  • москитные сетки — позволяют оставлять окна открытыми весь вечер и всю ночь летом, не боясь мошек, комаров;
  • жалюзи или роллетные шторы — для регулировки поступления света. Устанавливаются на створку при помощи кассеты или другим способом.

Устройство пластикового окна нельзя назвать простым. Отсюда и большое количество возможностей, которыми могут воспользоваться домовладельцы. Например, ставить окна на проветривания, не боясь сквозняков. Увеличивать или уменьшать плотность прилегания створки, чтобы сохранить тепло или усилить вентиляцию. И это далеко не всё, что может дать установка такой конструкции!

«Фабрика Окон» изготавливает окна из оригинальных составляющих тех брендов, которым мы полностью доверяем:

  • профиль Deceuninck;
  • фурнитура Siegenia и Roto;
  • Термопакет ™ 4. 0 LGC;
  • климатический клапан SmartBox™ III и прочее.

Мы уверены в каждой детали нашего окна, а также в надёжности установки. Поэтому гарантия на пластиковые окна и все работы составляет 15 лет, а минимальный срок службы — 40 лет!

Материал подготовлен
в компании Фабрика Окон

Читайте также

Бесплатная консультация инженера

+

Наш специалист не только проведёт необходимые замеры в вашей квартире, но и совершенно бесплатно осуществит климат-инжиниринг помещения.

При обращении до 14:00 можем приехать на замер сегодня!

Руслан Бакиев

Руководитель отдела заказов

Заказать звонок

Все о ПВХ для производства пластиковых окон

ПВХ — продукт природы и химии

Пластиковые окна изготавливаются из ПВХ профилей, основой для производства которых служит ПВХ.

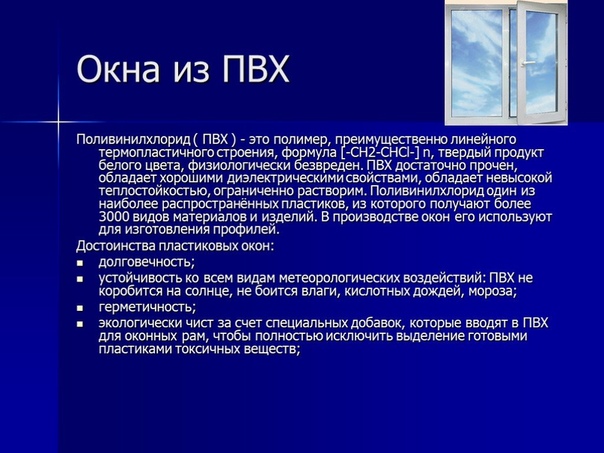

ПВХ как поливинилхлорид
Химическая формула: [-Ch3-CHCl-]n.
Представляет собой бесцветную, прозрачную пластмассу, термопластичный полимер винилхлорида.
Отличается химической стойкостью к щелочам, минеральным маслам, кислотам и растворителям.

Сплошная химия?
Тем не менее, не смотря на обилие «ненатуральных» терминов, ПВХ — детище природы. ПВХ на 57% состоит из связного хлора, который выделяется из поваренной соли и на 43% из этилена, который получают переработкой нефти.

Можно сказать, что «по бабушке» ПВХ полностью природный материал.

В «сыром виде» ПВХ имеет ряд недостатков, например,боится низких температур. Для целей производства пластиковых окон, ПВХ используют в смеси с другими компонентами. Рассмотрим состав смеси подробнее.

Из чего в действительности состоит профиль пластиковых окон

Точные пропорции ПВХ смеси держатся в тайне, так как формула является частью секрета фирмы-производителя, за которым (как за рецептом Кока-Колы) охотятся шпионы-конкуренты.

Тем не менее состав строго определен. Для экструзии оконного профиля используют:

  • Собственно ПВХ,
  • Термостабилизаторы (на основе соединений свинца или кальций-цинка),
  • Красящие пигменты (оксид титана и оксид железа),
  • Наполнители (соединения кальция),
  • Пластификаторы (фталаты).

Насколько безопасен состав смеси для производства ПВХ профиля?
Чтобы не быть голословными, рассмотрим их по порядку.

Термостабилизаторы

Термостабилизаторы на основе соединений свинца уже долгое время используются в производственных отраслях для придания необходимых физических свойств. Для термоустойчивости оконного ПВХ профиля применяют сульфид свинца. Свинец в соединении находится в связанном виде и не представляет опасности. К тому же для производства профиля его добавляют в малых количествах — не превышает величину в 0,4% от общего объема материалов. В окне получается и того меньше.

Продолжительное использование, среди прочего — для изготовления водопроводных труб, позволили изучить свойства сульфида свинца и получить опытное подтверждение его безвредности. Другое дело — стабилизаторы на основе кальция и цинка.

Стабилизаторы на основе цинка и кальция относительно недавно стали использоваться в производстве ПВХ профилей, отчего в полной мере не сформировалось базы знаний и наблюдений за материалами с этими компонентами. Однако они прошли все проверки в европейских лабораториях на соответствии нормам.

Красители

Красители для производства ПВХ профилей — вещества, прошедшие лабораторные исследования и активно применяемые. В конечном продукте — профиле окна ПВХ, они также не представляют опасности.

Необходимость добавки красящих пигментов объясняется тем фактом, что ПВХ сам по себе не имеет цвета и без красителей представлял бы на вид толстый полиэтиленовый пакет.

В производстве ПВХ профиля используют следующие красящие компоненты:

  • оксид титана — для придания профилю белого цвета,
  • оксид железа, чтобы сделать цвет профиля коричневым.

Наполнители

Соединения кальция, используемые как наполнитель, придают оконному профилю прочность. Добавляемый для этих целей состав, как правило, карбонат кальция, или попросту, мел. Безвреден и безопасен.

Пластификаторы

Пластификаторы в пластиковой продукции — наиболее обсуждаемый элемент. Именно он до недавнего времени был главным объектом критики пластиковых окон.

Особое внимание общественности приковано к фталатам группы DEHP, воздействие которых изучается, но предполагается их негативное воздействие при попадании в организм человека.

Для пластиковых профилей используются фталаты другой группы — DIDP и DINP, которая до 2014 года также была под подозрением. Однако проведенные исследования* в течение 4 лет подтвердили безопасность пластификаторов этих групп.

По результатам наблюдений эксперты смогли с уверенностью заявить, что необходимо с осторожностью использовать предметы, в которых использовались пластификаторы из группы риска, и то при условии, что частицы будут попадать внутрь.

В заключении касательно оконного профиля говорится, что профиль изготовленный с использованием фталатов DINP и DIDP, не оказывает никакого влияния на организм человека.

*- Согласно данным исследований рабочей группы по ПВХ и окружающей среде Arbeitsgemeinschaft PVC und UMWELT e.V. (AGPU)

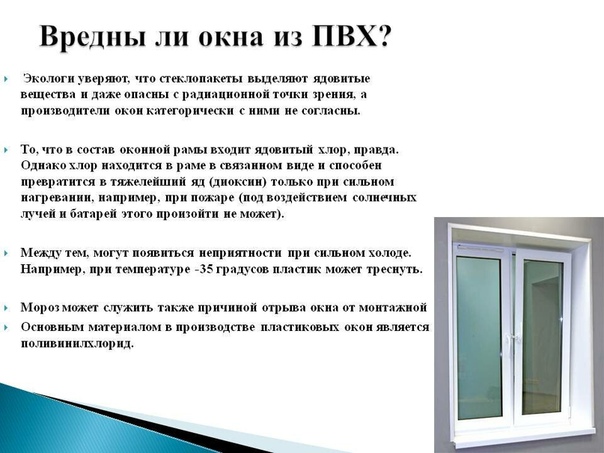

Все ли пластиковые окна безопасны

Выбирая окна от проверенного производителя ПВХ профиля, которым является компания VEKA (Германия) и ее дочерние предприятия, Вы получаете товар с заявленным высоким уровнем качества и безопасности.
Экологическая безопасность пластиковых окон

Менее качественные пластификаторы по законам рынка стоят дешевле. Выбирая пластиковые окна по принципу наименьшей цены, появляется вероятность приобрести товар с сомнительным составом.

Не экономьте на себе и здоровье близких, выбирайте пластиковые окна на базе профилей ПВХ VEKA.
Цены на пластиковые окна VEKA

Конструкция пластиковых окон: названия, схема и описание деталей, устройство и состав ПВХ окна

Вопросы, из чего состоит пластиковое окно, какова общая конструкция и детали, интересуют воспитанников строительных учебных заведений и рачительных владельцев квартир. Если в первом случае необходимость изучения темы вызвана требованиями преподавателей и программы, то во втором – желанием подготовиться к заказу ПВХ окон. Такой подход оправдан, поскольку позволяет быстрее и со всеми основаниями вместе с замерщиком компании-устновщика определить оптимальный по цене и функционалу вариант. Представим конструкцию пластиковых окна со схемами и в деталях таким образом, чтобы материал в равной степени принес пользу и ученикам строительных колледжей, ВУЗов, и хозяевам квартир. Если после прочтения вопросы останутся, свяжитесь с консультантами завода «Лабрадор» в Петербурге.

Из чего состоит пластиковое окно – схема в разрезе, детали

С технической точки зрения в состав окна входят только ПВХ-рама с установленными створками, стеклопакетом, уплотнителями и фурнитурой. Однако установка подоконника, отлива, отделка откосов необходимы для того, чтобы светопрозрачная конструкция долго и надежно исполняла свои обязанности, а в комнатах было светло и тепло. По этой причине на приведенной схеме изображены также и эти элементы.

Для начала приведем названия с указанием состава и основной функциональности, а в нижеследующих разделах подробно опишем детали пластикового окна.

Изготавливается из армированного металлом ПВХ-профиля. Рама (монтажники часто говорят «коробка») занимает весь периметр окна и служит основой для установки подвижных и глухих (неподвижных) створок.

  • Створка (рама створки)

Подвижный элемент окна, собранная из ПВХ-профиля рама с установленным стеклопакетом. Элемент крепится на фурнитуру, которая и обеспечивает необходимую функциональность – открывание, закрывание, поворот и т.д. Стеклопакет в створке удерживается штапиком, соединение герметизируют уплотнителем.

Прозрачный элемент окна, состоящий из 2 и более расположенных параллельно листов стекла. Герметичное скрепление и расстояние между стеклами определяет дистанционная рамка. Стеклопакет – важнейший элемент окна, поскольку через него в помещение проходит свет. Значительная площадь поверхности говорит о том, что этот элемент в первую очередь отвечает за теплопроводность конструкции пластикового окна.

Выполненная из поливинилхлорида (ПВХ) накладка с прорезиненным основанием. Благодаря плотному прилеганию к раме и стеклопакету штапик защищает помещения от проникновения снаружи холода, ветра, пыли.

Выполненный из ПВХ-профиля элемент, разграничивающий зоны створок, обеспечивающий возможность их закрывания.

Иногда про фурнитуру говорят, как про конструкцию механизма пластиковых окон. Действительно, это набор элементов, который обеспечивает управление и изменения текущего положения створок. Планки, петли, подвесы и другие компоненты фурнитуры выбирают с учетом веса створок, который в основном определяется числом камер в стеклопакете и толщиной стекол.

Устанавливается с внутренней части (в помещении) под окном. Рекомендуется в ходе эксплуатации не загромождать подоконник, а при монтаже соблюдать требования по выступу от стены внутрь помещения. Это необходимо для того, чтобы в зимнее время в оконном проеме происходил достаточный воздухообмен, не выпадал конденсат.

Устанавливается под окном с внешней стороны. Задача элемента – удалить стекающую по оконному проему воду (дождь, тающий снег), не допустить попадания и накопления влаги под рамой.

Это поверхности стен дома по периметру оконного проема, которые нуждаются в утеплении и защитной отделке. Защитная отделка необходима для предотвращения проникновения холодного воздуха, влаги, утеплителя (монтажной пены) от УФ излучения. С наружной стороны на откосы могут устанавливаться наличники.

Конструкция профилей пластиковых окон

Профиль из поливинилхлорида (ПВХ) выступает основой конструкции окна, которое и называют пластиковым, хотя площадь стеклопакета больше. Поэтому опишем конструктивный элемент первым.

Представленная на рисунке конструкция пластиковых окон в разрезе полезна тем, что показывает внутреннее устройство не только ПВХ-профиля. Так же видны роль и место подставочного профиля, правильно установленных отлива и подоконника. Если не считать цвета и декоративной ламинации, то внешне профили ПВХ всех производителей и линеек различаются мало. Иной картина оказывается, если посмотреть на конструкционный материал в разрезе. Начнем с того, что в линейку продукции входят четыре подвида профилей для формирования:

  • Рамы (коробки)
  • Импоста
  • Створки (рамы створки)
  • Штапика

В любом случае основным материалом выступает ПВХ, из которого изготовлены внешние и внутренние стенки профиля. Внутренние стенки разделяют пространство рамы на камеры и чем камер больше, тем больше сопротивление теплопередаче. То есть 7-микамерный вариант лучше защищает от потерь тепла, чем 5-тикамерный. Названные показатели – 5-7 камер – это оптимальный выбор для средней полосы России, включая Петербург. Производители предлагают линейки профиля с внутренними и внешними стенками следующей толщины:

  • Класс А – 2,8 и 2,5 мм
  • Класс В – 2,5 и 2 мм
  • Класс С (или object, объектный, энджин, тендер) – не нормируется

Для жилых помещений рекомендуется использовать только класс А. Изделия класса В имеют меньшую цену и рекомендованы к применению в подъездах, нежилых помещениях. Немалое число специалистов не рекомендует использовать изделия класса С где бы то ни было. Тем не менее, объектный тип находит применение во временных строениях, второстепенных производственных помещениях.

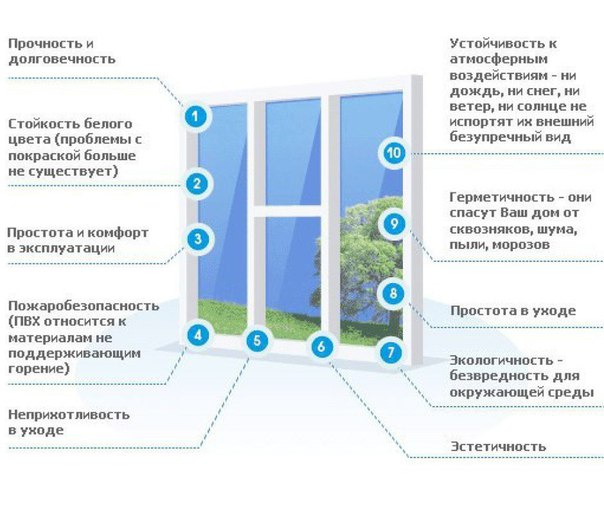

Поливинилхлорид достаточно прочный материал, для условий эксплуатации важны и другие свойства:

  • не боится солнечного света, морозов, влаги
  • не разрушается от химических воздействий (моющие средства)
  • экологически чист, не испускает в воздух не только вредных, но и вообще каких-либо веществ даже при сильном нагревании
  • не поддерживает горения

Однако даже прочность ПВХ классов А и В не столь велика, чтобы долгое время выдерживать вес таких тяжелых элементов, как стеклопакеты. Поэтому профиль армируют металлом. Важную роль играет форма армирующего металла – без дополнительных пояснений понятно, что П-образный вариант предпочтительнее Г-образного, поскольку обладает большей нагрузочной способностью.

Еще один существенный показатель пластикового профиля – ширина, определяющая возможность установки широких стеклопакетов. Для средней полосы России, Петербурга считается достаточной ширина 70-80 мм, но при желании надежно утеплиться выбирайте северный вариант – 120 мм.

Стеклопакеты

Конструктивно стеклопакет представляется собой два и больше листов закаленного стекла, которые скреплены между собой и удерживаются на требуемом расстоянии дистанционными рамками. Пространство между стеклами заполняется воздухом или инертными газами, после чего герметизируется. Толщина листов стекла 4-8 мм, кроме того возможно использование триплекса – склеенных между собой пленкой стекольных листов.

На приведенном в предыдущем разделе разрезе пластикового окна показан обычный однокамерный стеклопакет. Однако по климатическим условиям европейской части России этот вариант не считается достаточным.

С учетом суровых зим квартиры в Петербурге рекомендуется утеплять 2-хкамерными (3 стекла) стеклопакетами или однокамерными энергосберегающими. В энергосберегающих конструкциях одно из стекол с внутренней стороны покрывается нано-пленкой, которая отражает внутрь помещения 30-40% испускаемых радиаторами отопления и нагретыми предметами ИК-лучей. Другой вариант – использовать двухкамерный стеклопакет, чтобы снизить теплопроводность по сравнению с однокамерным в 1,5-1,8 раза.

Как показано на рисунке, используется ряд формул стеклопакетов. Очевидно, что увеличение ширины камер, толщины стекол снижает теплопроводность. Но пластиковое окно решает и другие задачи, например, защиты от внешнего шума. Для повышения шумозащищенности используются такие конструктивные решения, как изготовление стеклопакетов со стеклами-триплексами, с различающейся шириной камер.

Помимо описанных вариантов предлагаются также солнцезащитные и ударопрочные стеклопакеты, которые помогают защититься от летней жары и злоумышленников соответственно.

Не забывайте, что ПВХ-профиль должен предоставлять необходимое «посадочное место» для стеклопакета. При ограниченном бюджете, рекомендуем выбирать стеклопакет по минимуму, но широкий профиль. Если через некоторое время выяснится, что без установки более широкого многокамерного стеклопакета не обойтись (холодно, проникает шум с улицы), то широкий профиль позволит провести эту операцию без замены конструкции целиком.

Фурнитура

Это набор элементов, которые составляют механизм пластикового окна, позволяют фиксировать в определенных положениях, открывать и закрывать створки. Внешними видимыми и используемыми жильцами элементами этого механизма выступают поворотные ручки, другую часть системы внешний наблюдатель видит при открывании створок. Описывать, как называются детали фурнитуры пластиковых окон, не будем, поскольку они приведены на рисунке.

При выборе типа и набора фурнитуры учитываются следующие факторы:

  • Вес выбранного стеклопакета и других конструктивных элементов
  • Необходимый функционал – с ограничителями открывания, возможностью микропроветривания, под раздвижные конструкции, горизонтально подвесные, поворотно-откидные створки и т. д.
  • Требование защиты от открывания детьми
  • Стилевые и вкусовые предпочтения

Уплотнители

В сомнительных обзорах в Интернете встречаются взаимоисключающие рекомендации относительно силиконовых и резиновых уплотнителей. Одни говорят использовать только первый вариант, другие – только второй. Подобные заявления объясняются некомпетентностью или вкусовыми предпочтениями. По факту силиконовые VMQ и резиновые EPDM уплотнители служат долго, надежно, не боятся жары и морозов. Конечно, приходится учитывать высокую цену VMQ-варианта.

Не рекомендуются к применению уплотнители ТРЕ-S и PVC. Первый – по причине короткого срока службы, второй – из-за деформации при минусовых температурах.

Подоконники и отливы

Подробно останавливаться на этих элементах не будем, поскольку напрямую на теплопроводность, защищенность от шума они влияния не оказывают. В то же время установка подоконников и отливов необходима для правильной эксплуатации оконной конструкции. В силу этого выбор вариантов широк – от недорогих пластиковых до дизайнерских из искусственного или натурального камня. Главное не забыть о необходимости защиты пространства под рамой от попадания влаги.

Правильный выбор деталей пластикового окна

При описании конструкции давались рекомендации по выбору каждого элемента с учетом климатической зоны, мнений мастеров и опыта использования. Теперь перейдем к комплексным рекомендациям:

  • Качественные материалы нельзя купить дешево

Справедливость этого утверждения доказана для всех без исключения областей, и для ПВХ-окон тоже. Если неожиданно предлагают материалы и услуги в 1,5-2 раза дешевле среднерыночной цены, то вариантов три: Первый – это профиль нового, обычно китайского производителя, о безопасности и надежности которого нельзя сказать ничего. Второй – предлагают подделку под профиль VEKA или другой известный бренд. Третий – предлагается профиль авторитетного производителя, но продукция класса С (объектный). Расчет при этом делается на то, что заказчик не разберется, а выполнившей работы фирме-однодневнке не придется отвечать по гарантии.

  • Экономьте не на всем

При ограничении бюджета не используйте вариант выбора среднего или самого дешевого варианта для всех элементов конструкции пластикового окна. В данном случае конструкция сборная и логично экономить на деталях, которые можно заменить по ходу эксплуатации. Например, в условиях жесткой экономии выбираем однокамерный стеклопакет без энергосберегающего напыления. Но при этом устанавливаем многокамерный широкий ПВХ-профиль, который позволит позднее установить широкий многокамерный шумозащитный стеклопакет.

  • Учитывайте ориентацию окон квартиры

Это позволит и сэкономить, и получить комфортный микроклимат в помещениях. Например, для ориентированного на север окна необходима повышенная теплозащищенность. А для выходящих на южную сторону оконных проемов лучше предусмотреть солнцезащитные стеклопакеты, которые помогут переносить летнюю жару. Не забывайте, что энергосберегающее и солнцезащитное напыление используют в одном стеклопакете, то есть зимой будет теплее, а летом прохладнее.

  • Качество монтажа не менее важно, чем качество элементов конструкции ПВХ-окна

Повышенные расходы на широкий 7-микамерный профиль, двухкамерный стеклопакет с энергосберегающим напылением и защитой от шума напрасны, если из щелей в откосах дуют сквозняки, а створки плотно не закрываются. А такой результат дают ошибки при монтаже окна и утеплении, отделке откосов. При этом горе-монтажники ещё и не признают ошибок, а ссылаются на якобы некачественные материалы. Поэтому правильный вариант – заказывать изготовление и установку под ключ у авторитетной компании. В этом случае предоставляется гарантия и на материалы, и на работы.

Надеемся, что привели полезную информацию о конструкции окон ПВХ. Схема и полезные советы помогут как теоретически изучить вопрос, так и применить знания на практике.

Анатомия окна бюджета
