Теплый пол на улице: Обогрев уличных площадок (т.н. тёплый пол на улице)

17 Фев

Содержание

Обогрев лестниц и площадок, водяная система

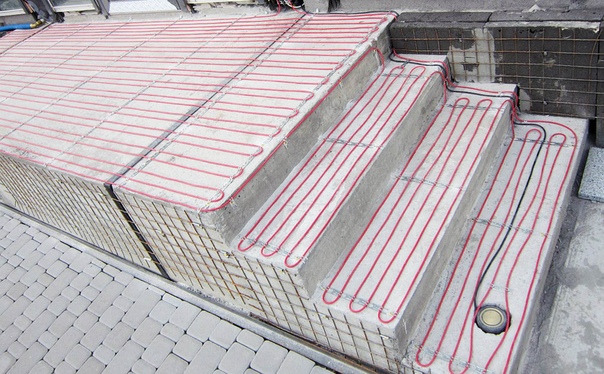

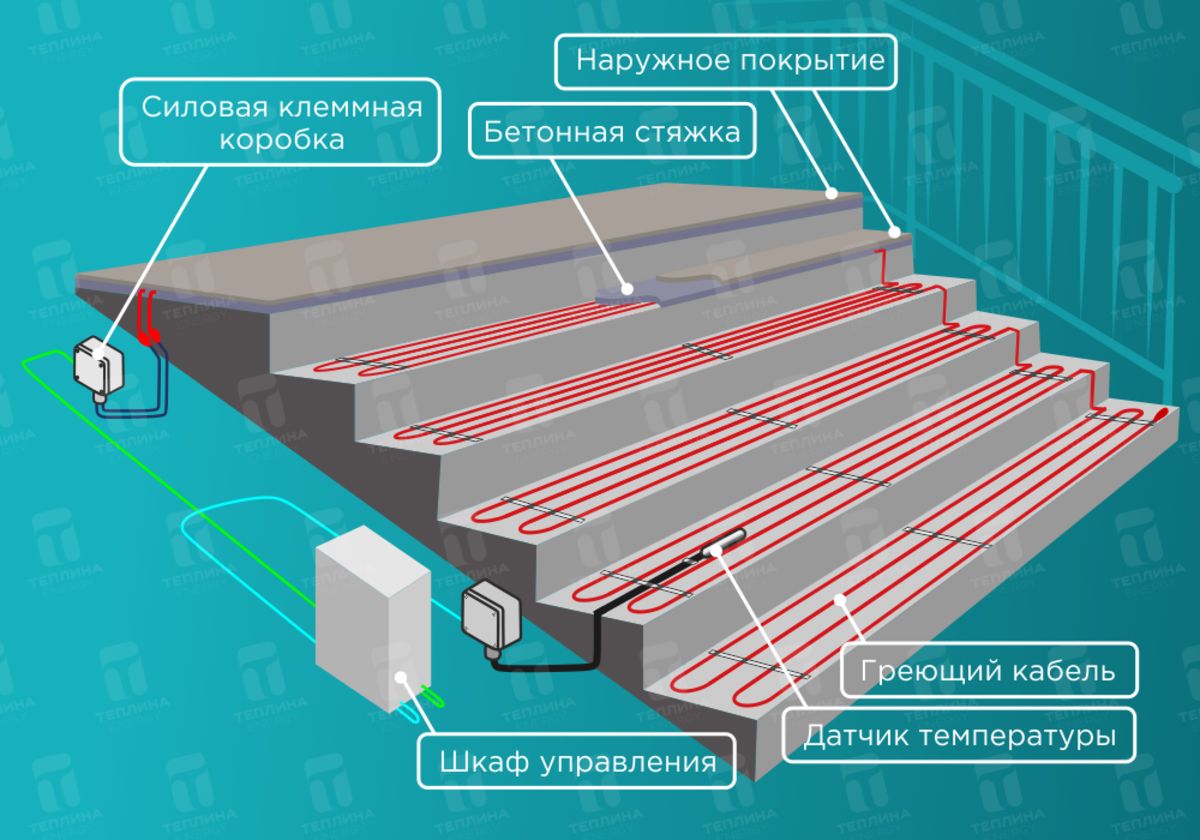

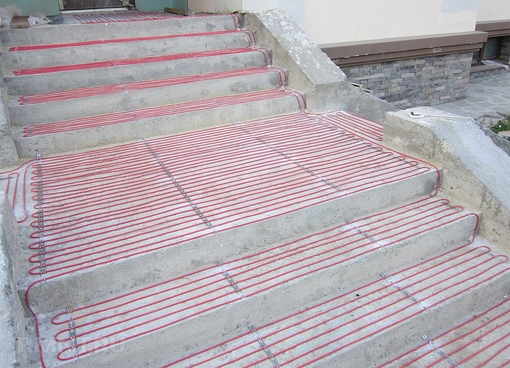

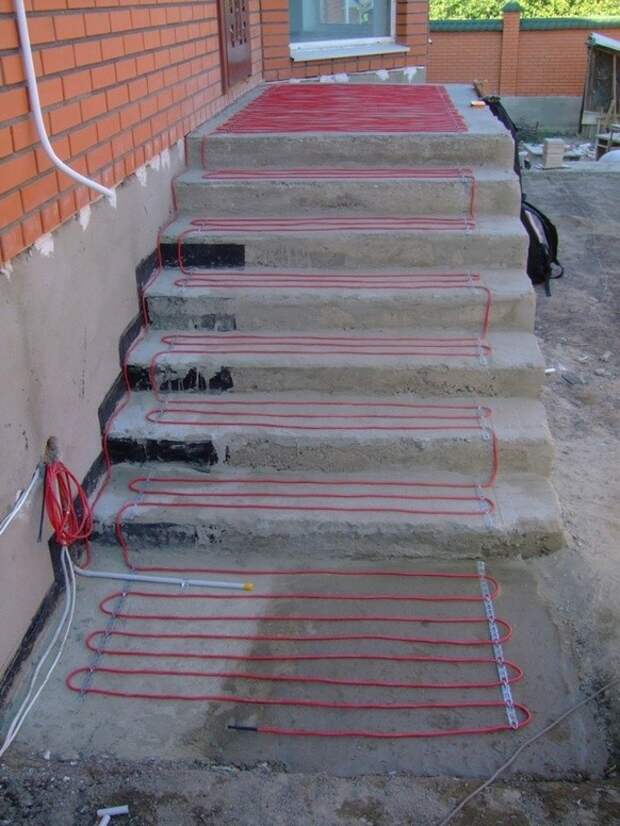

Обогрев лестниц и площадок

Обустройство открытой площадки системой снеготаяния должно начинаться с примерного просчета на ее содержание и эксплуатационные данные. Так для того, чтобы обогреть открытую площадку будь то это лестница, входная группа, тротуар, подъезд для автомобилей или стоянка, использовав электричество в виде источника отопления, потребуется затратить от 250-350 Вт на метр квадратный площади обогрева, что весьма немало, если речь идет о больших эксплуатируемых площадях свыше 20 кв. м. С монтажом электрических нагревательных кабелей на большие площади мы сталкиваемся с рядом вопросов, которые необходимо согласовать, это возможность устанавливаемой нагрузки, пусковые токи, расход электроэнергии и т.д.

Исходя из этого задумываясь об обогреве открытых площадей (система снеготаяния) больших площадей выгоднее использовать систему, работающую не от электричества, а от другого источника отопления.

В качестве примера в этой статье рассмотрим систему снеготаяния (антиобледенения) для открытых площадей на основе водяных теплых полов с теплообменным узлом.

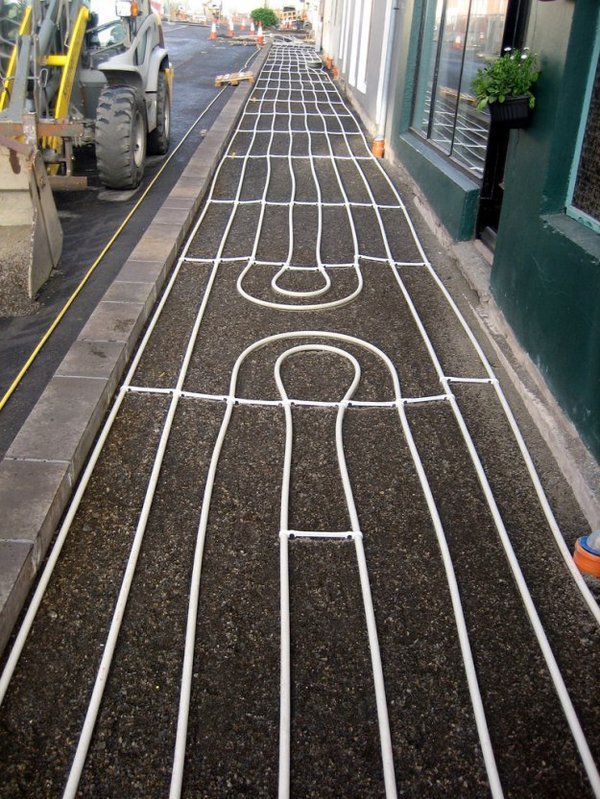

Система обогрева открытых площадок с использованием Водяного теплого пола

Как мы уже знаем на практике, да и вообще, то что система водяного теплого пола является выгоднее электрической системы во многих аспектах.

· Экономичность – в зависимости от поставленных задач обогрева в системе используется теплоноситель низкой температуры 30-50 градусов, вследствие чего существует возможность использования обратного теплоносителя основной системы отопления здания.

· Гибкость – система ВТП способна обслужить любые площади, покрытых любым финишным покрытием, будь то бетон, тротуарная плитка, асфальт или газон.

· Долговечность – благодаря широкому выбору оборудования и современных технологий система снеготаяния способна проработать долгие годы без капитального ремонта.

Принцип монтажа и подбора оборудования для системы обогрева открытых площадей во многом схож с использованием ВТП в качестве основного или комфортного отопления, за исключением некоторых особенностей. На них мы остановимся подробнее.


Особенности

· В отличие от системы отопления на основе водяного теплого пола где в 80 % случаев в качестве теплоносителя используется вода, в системе снеготаяния исключительно только незамерзающий теплоноситель — ЭТИЛЕНГЛИКОЛЬ, другими словами АНТИФРИЗ для систем отопления, способный держать отрицательную температуру.

· Даже с применением отдельного источника отопления для системы снеготаяния (отдельный котел) необходимо применение теплообменного узла (теплообменника) с автоматикой пуска и защиты от обмерзания. Необходимость заключается в следующем: для разделения контуров теплоносителя, а также для безопасного использования источника отопления.

· При использовании ВТП для обогрева лестниц и площадок относительно небольших площадей рекомендуется использование теплоизоляционного слоя в качестве компенсации теплопотерь в нижний слой бетона, позволяет сэкономить до 10% на обогреве.

· Рекомендуется использовать автоматику с контролем температуры и датчиками осадков для равномерной и бесперебойной работы системы в целом и экономии мощности на обогрев. Применение автоматики позволяет так же сэкономить до 60-70% энергии.

Применяемое оборудование

Практически для всех систем, использующих ВТП подбор оборудования схож и идентичен.

· Трубопровод – для небольших площадей возможно использовать трубы диаметрами 16-17 мм. Для средних и больших площадей используют трубы 20-25 мм. При необходимости обеспечить повышенные требования к отопительной нагрузке и при укладки длинных контуров на сверх больших площадей используется труба диаметром 32 мм. Как и для систем отопления так и обогрева трубопроводы материала PE-RT или PEX.


· Распределительные коллекторы – для небольших площадей и диаметров труб 16-20 мм используют те же коллектора что и для отопления, если существует возможность спроектировать контура одинаковой длины, то можно обойтись коллекторами без балансировочных и термостатических клапанов. Это дополнительно удешевит систему.


При использовании труб диаметрами 25-32 мм используют коллектора с внутренними диаметрами 50-180 мм в зависимости от обслуживаемой площади обогрева.

· Теплообменный узел – для разделения теплоносителя от источника, используется теплообменный узел. Мощность теплообменника подбирается из условий и требований обогрева при проектировании системы.


· Контроллер управления – назначение органа управления в системе обогрева служит для экономии энергоресурсов, так как зачастую система должна работать и включаться по необходимости при выпадении осадков. Применение контроллера позволяет автоматизировать работу и снизить затраты на эксплуатацию. В отличие от ручного управления.


Прибегая к выбору оборудования с помощью инженера, вы получите специализированную систему исходя из Ваших задач и требований, которая прослужит Вам достаточно долгое время без дополнительных затрат и переплат на эксплуатацию.

Подводя итоги следует отметить, что система антиобледенения открытых площадей с применением водяного теплого пола, достаточно универсальна и подходит практически под любое финишное покрытие. Как и любая система данный вид обогрева так же имеет недостатки, недостаток данной системы заключается только в стоимости оборудования, но это легко окупается за несколько сезонов эксплуатации, а также благодаря специализированному подбору оборудования от специалистов в данной сфере.

В нашей компании работают такого рода специалисты, которые имеют за своей спиной сотни спроектированных и смонтированных объектов, которые с удовольствием помогут Вам в выборе необходимого оборудования.

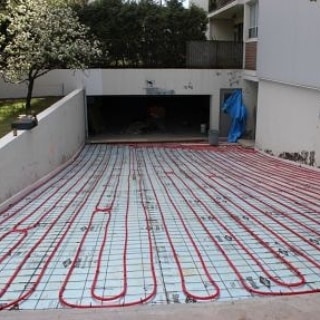

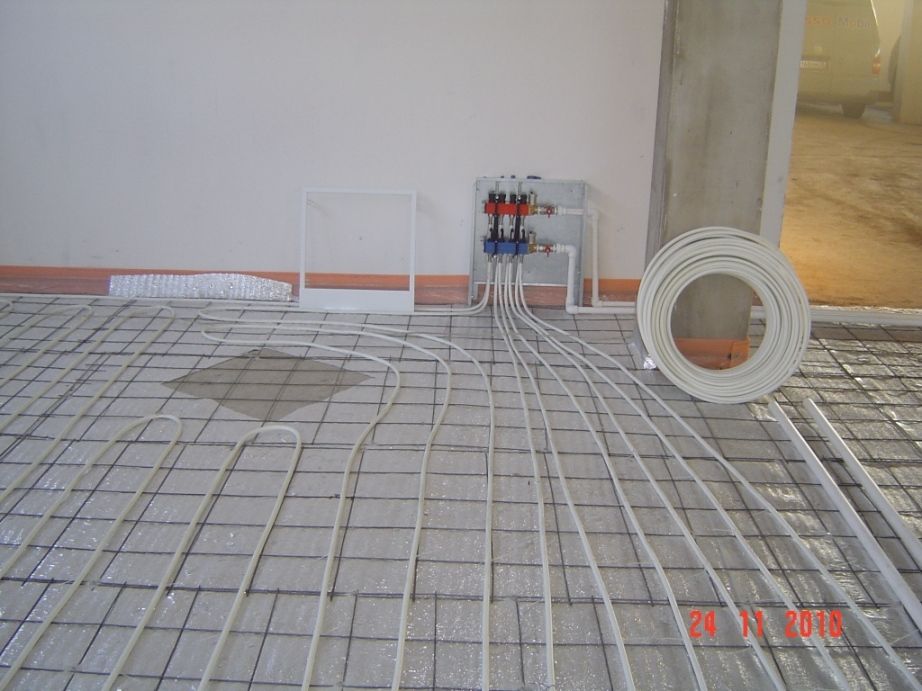

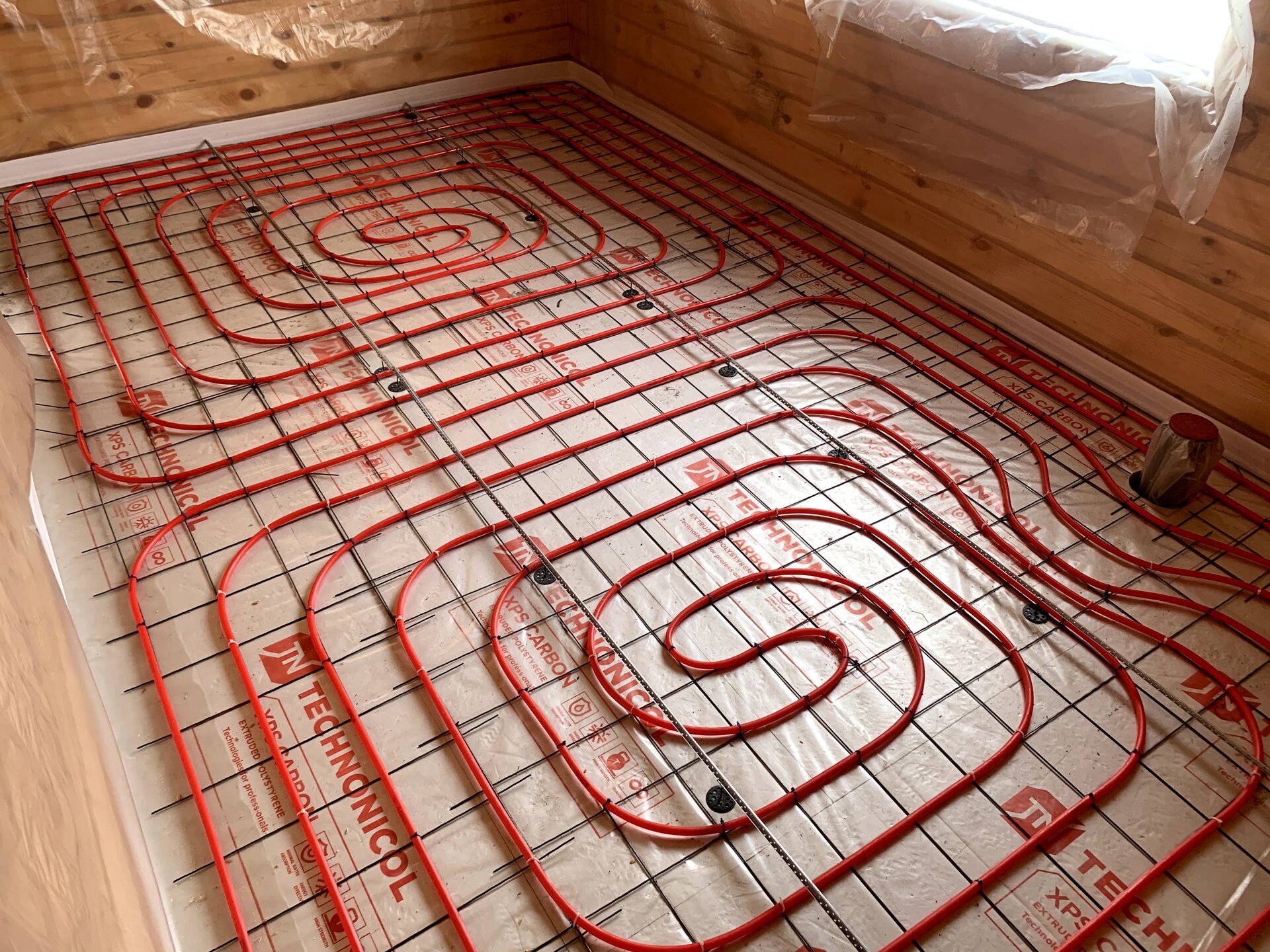

Примеры установленной системы







Теплый пол под плитку: комфортно, удобно и выгодно

Теплый пол (электрический или водяной) за последнее время стал оправданной альтернативой традиционным системам отопления. Он может использоваться как основной источник отопления (например, в ванной, где нет радиатора или полотенцесушителя), или как дополнительный в большой комнате.

Теплый пол электрический имеет много преимуществ:

  • Теплый пол под плитку обеспечивает равномерное распределение температурного поля от самого низа помещения – эта область при радиаторном отоплении обычно не прогревается.
  • Установка минимально сказывается на общих геометрических размерах комнаты, пол поднимается на 3-5 см (в зависимости от толщины нагревательного элемента и типа нагревателя).
  • Владелец жилья может начинать отопительный сезон по собственному усмотрению, просто подключая систему.
  • Теплый пол значительно практичнее водяного, его можно быстрее и проще установить, он более надежен, исключает протечки или возможность размерзания системы. Даже отрицательные температуры в доме никак не скажутся на его работоспособности.
  • Возможность точной регулировки и поддержания температуры в комнате.
  • Нет необходимости дизайнерскими методами скрывать приборы отопления, электропол открывает большое пространство для дизайнерских решений.

Теплый пол под плитку – порядок укладки

На сегодняшний день наиболее востребованы у покупателей два типа теплых полов:


  • Кабельный – резистивный шнур, нагревающийся при подаче на него напряжения, продается в бухте (катушке). Это самый простой теплый пол, цена на него зависит от нескольких факторов – это длина, мощность и набор комплектующих (например, он может включать зажимы на планке, инструменты).

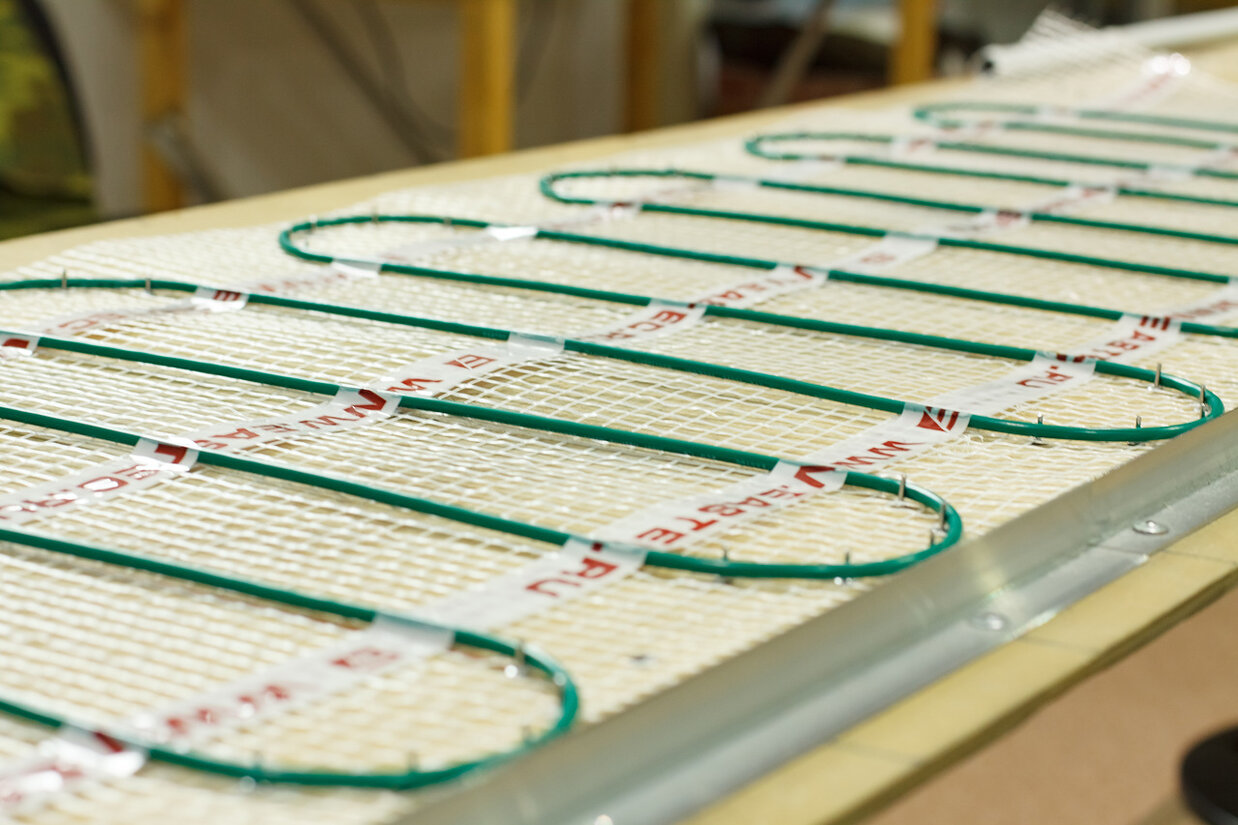

  • Нагревательный мат – фактически, это уже готовый к укладке кабель, который закреплен на основе с требуемым шагом. Если вы решили приобрести такой теплый пол, цена на него будет на 30-50% выше, чем на кабельный. Но удорожание полностью компенсируется простотой и скоростью монтажа.

Предварительный расчет теплого пола

Разработка проекта, как уложить теплый пол под плитку, позволит точно определиться с объемом работ, снизить расходы и грамотно разместить резистивный провод, чтобы избежать его перегрева.



При этом следует учесть несколько факторов:


  • Для нормального обогрева комнаты достаточно, если укладка электронагревательных элементов будет выполнена всего на 70% площади комнаты;
  • Электрический теплый пол не укладывается в местах, где установлена тяжелая низкая мебель или бытовая техника. Из-за небольшого расстояния нагретый воздух не будет подниматься вверх, а будет дополнительно разогревать сам пол. Это в результате приведет к перегреву кабеля. Также стоит избегать мест, где стоит мебель на тонких ножках – она будет создавать очень большую нагрузку, которая может привести к переламыванию кабеля, если фиксирующая стяжка будет выполнена неправильно;
  • Теплогенерирующий шнур должен располагаться на расстоянии 15-20 см от стены;
  • Оптимальное расстояние между двумя соседними витками – 10 см;
  • В проекте необходимо сразу определиться с местом установки терморегулятора и термодатчика.

На листе бумаги можно схематически обозначить расстановку мебели и площадь, на которой будет укладываться электрический пол. Это поможет определиться с тем, какой длины необходимо купить теплый пол, и рассчитать его мощность. Это особенно важно для определения того, как его подключать, выдержит ли такую нагрузку старая проводка или потребуется прокладывать новый кабель.



Требуемую мощность теплого пола определяют, исходя из площади помещения/комнаты – в среднем 136-150 Вт на 1 м2.

Подготовка основания теплого пола

Нагревательный элемент необходимо укладывать исключительно на чистую и ровную поверхность. Поэтому при подготовке основания нужно заштукатурить все трещины, удалить все выступы, тщательно пропылесосить площадь установки.
Если поверхность слишком неровная, то лучше решить вопрос кардинально – сделать новую стяжку. Выбор зависит от финансовых возможностей и времени – бетонная стяжка дешевле, но для ее полного высыхания (затвердевания) потребуется несколько дней. Наливные полы подойдут в том случае, если стяжку надо сделать быстро и для выравнивания поверхности нет необходимости наносить толстый слой раствора.



Нежелательно нагревательный провод размещать на деревянную основу ДСП, фанеру или доски, это приведет к значительным теплопотерям.

Одновременно с подготовкой основания необходимо выполнить работы по прокладке питающего электрокабеля. Если есть возможность, проложить отдельный провод от ввода электричества в дом/квартиру, подобрав сечение провода по мощности теплого пола. Это поможет значительно повысить надежность и безопасность эксплуатации создаваемой системы.

Укладка теплоизоляции

Укладка теплоизоляции позволяет значительно увеличить эффективность функционирования системы обогрева:

  • Сокращение естественных теплопотерь, которые происходят из помещения наружу через холодные поверхности. Как показывают замеры, монтаж теплоизоляции позволяет сократить потери тепла до 20%.
  • Экономия электроэнергии – тепло направляется на обогрев комнаты, а не элементов конструкции и перекрытий, которые расположены под теплым полом. Это позволяет сократить расходы на отопление.
  • Равномерное распределение излучаемого тепла по всей площади помещения.
  • Если помещение расположено на первом этаже, теплоизоляция также предотвращает попадание в помещение влаги из подвала или земли.
  • В многоквартирных домах монтаж изоляции создает дополнительную звукоизоляцию.



При правильной укладке утеплителя под теплый пол, его многослойная структура образует закрытую термозону, которая обеспечивает равномерное распространение создаваемого тепла строго в необходимом направлении.



Толщину термоизоляционного слоя выбирают, исходя из места монтажа теплого пола.
Толстый (до 10 мм) слой необходимо уложить, если площадь работ находится над холодным помещением, которое не отапливается: подвал, первый этаж над грунтом, лоджия/балкон. При этом толстую прослойку теплоизоляции можно укладывать до чистовой стяжки, если неровности очень большие и могут потребоваться большие объемы раствора для его выравнивания. Обычно для этого используют пенополистирол или пенопласт.



Тонкая прослойка теплоизоляции монтируется на подготовленную поверхность. Обычно для этого используют пенофол, укладывая его отражающей (фольгированной) стороной вверх – этим достигается дополнительное переотражение теплового излучения в сторону комнаты.



Чтобы добиться максимального снижения теплопотерь, изоляцию укладывают и на стены – на высоту до 20 см, это особенно важно для внешних (выходящих на улицу) стен.



Установка термодатчика и терморегулятора

Чтобы термодатчик проводил адекватные замеры температуры, его необходимо установить между витками электрического термокабеля, отступив не менее 1 метра от внешней стены – такое расположение обеспечивает усредненное значения температуры. Сам датчик помещают в гофротрубу, при необходимости это обеспечивает легкий доступ для проведения замены или ремонта. Гофротрубу укладывают в специальный штроб, с нижнего торца устанавливают специальную заглушку – это исключает попадание внутрь различного мусора и раствора при заливке. Особого внимания требует плавность перехода гофротрубы в районе плинтуса – он должен быть без перегибов, изгиб внутреннего радиуса – не менее 5 см.



Сам терморегулятор – прибор, отвечающий за регулирование и поддержание температурного режима, устанавливают на стене, в непосредственной близости от розеток или выключателей, если питание системы будет выполняться по ранее проложенной проводке. В идеале лучше проложить отдельный электрокабель и для установки терморегулятора использовать отдельный короб. Терморегулятор может быть как механическим, так и электронным, он сравнивает показания, полученные от термодатчика, с установленным значением и продолжает/прекращает работу теплого пола.



В современных системах «умный дом» управление теплым полом может выполняться центральным контроллером, который может получать данные о температуре сразу от нескольких источников. Это позволяет максимально точно выдержать оптимальный температурный режим. Кроме того, предусмотрены разные системы функционирования, например, уменьшение интенсивности работы, когда хозяев нет дома, повышение температуры перед прибытием домой, работа в эконом-режиме в ночное время.

Укладка нагревательного элемента

Нагревательный кабель раскладывают на подготовленную основу согласно составленного плана. Очень важно выдержать одинаковое расстояние между витками, чтобы обеспечить равномерность создаваемого теплового поля. При этом есть два варианта его крепления:



  • с помощью специальной ленты, снабженной крепежными элементами;
  • уложить на основу металлическую сетку и на ней закрепить термокабель, используя пластиковые хомуты. Cам хомут нельзя затягивать очень сильно. Использование металлической сетки не только позволяет надежно закрепить кабель, но и добавит дополнительную жесткость всей конструкции.

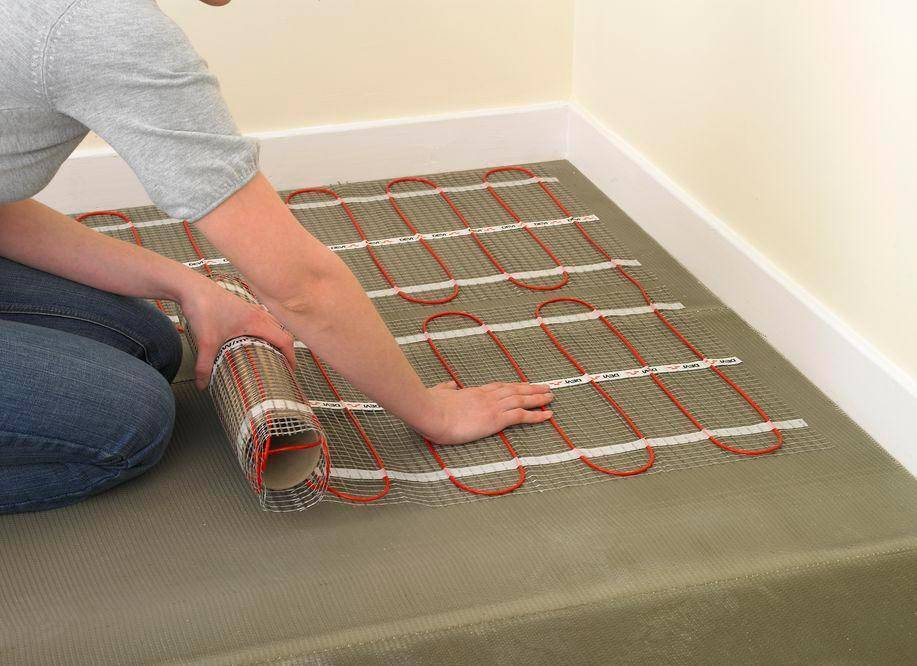

Процесс установки нагревательных матов значительно проще и занимает меньше времени. Их можно укладывать как прямо, так и под углом (для этого достаточно просто подрезать несущую сетку), и с разворотом на 180 градусов (необходимо подрезать и развернуть сетку). Это дает возможность при установке легко преодолеть препятствия, например, если в комнате есть подиум. Чтобы мат не сдвинулся в дальнейшем при заливке, его необходимо закрепить, оптимальный вариант – скотч.

Тестирование теплого пола

Перед заливкой стяжки (как вариант – укладкой керамического покрытия) необходимо проверить исправность полученной системы и правильность подключения. Это можно сделать следующим образом:



– С помощью тестера определить сопротивление провода – полученное значение не должно отличаться больше, чем на 10% от указанного в паспорте.
– Подключения к сети – напряжение подается на 10-20 минут. За это время можно оценить, насколько равномерно происходит разогрев теплоносителя, как функционирует датчик и терморегулятор.

Заливка стяжки и укладка плитки

Этот процесс может быть выполнен в два этапа или же за один прием. Все зависит от типа теплого пола и подготовки строителей.



Толщина фиксирующей стяжки зависит от толщины кабеля:



– для нагревательного кабеля – примерно 5 см;

– для нагревательного мата – примерно 3 см.



Для заливки стяжки можно использовать бетонный раствор – это самый дешевый и простой вариант, но при этом потребуется достаточно много времени, чтобы цемент затвердел. Для пласта толщиной 5 см необходимо 3-4 недели для полного схватывания раствора, чтобы по нему можно было укладывать покрытие. Использование специальных смесей для наливных полов значительно сократит время, за которое будет готов теплый пол, но цена при этом заметно вырастет.



Укладывать напольную плитку на нагревательный мат разрешено без предварительной заливки фиксирующей стяжки. Для этого необходимо использовать специальную клеевую смесь для теплых полов – в отличие от цемента, она имеет хорошие показатели теплопроводности и меньшую тепловую инерционность. При выборе такой смеси необходимо обратить внимание, на какой диапазон температур она рассчитана.



В остальном технология укладки керамического покрытия на теплый электрический пол ничем не отличается от обычной. Единственный момент – необходимо следить за тем, чтобы клеевой раствор ложился равномерно, без возникновения пустот. Если для обычной плитки это не принципиально, то для теплого пола такие «воздушные карманы» крайне нежелательны – они могут стать причиной перегрева кабеля. Начинать передвижение по новому покрытию можно будет спустя сутки после окончания работ, но включать саму систему можно только после полного (около 7 дней) высыхания раствора. В противном случае из-за неравномерного высыхания, вызванного высокой температурой, начнется растрескивание и разрушение клеевой смеси.



Правильный подбор комплектующих и материалов, точное соблюдение технологии на всех этапах монтажа – это гарантия того, что теплый пол прослужит вам долгие годы. Все необходимое, чтобы оборудовать теплый пол под плитку, вы можете найти в нашем интернет-магазине Электрика-Шоп.

Теплый пол под плитку. Какой выбрать

Керамическая плитка — отличный вариант обустройства полов там, где на них приходится большая нагрузка. Речь идет о прихожих, коридорах, лоджиях, кухнях, ванных комнатах, каминных. Несмотря на легкость ухода и эффектность внешнего вида, плитка имеет один недостаток — она холодная. Особенно это неприятно, когда на улице конец осени, зима или ранняя весна. Но можно недостаток превратить в достоинство! Например, обустраивая специальные системы «теплые полы». Во тут-то плитке из керамики нет равных — она хорошо проводит энергию тепла, не усыхает, как полы из древесины, долговечна.

Самые распространенные варианты обустройства теплых полов под плитку, это:

  • пленочные (инфракрасные) полы;
  • кабельные полы;
  • водяные полы.

Что такое пленочный теплый пол

Пленочный теплый пол часто называют инфракрасным, хотя для любого теплого пола может подойти название инфракрасный, так как любое нагретое тело излучает в инфракрасном диапазоне. Пленочный теплый пол имеет в своей основе тонкую (около 1 мм) пленку, заполненную карбоновыми полосками, которые и выделяют тепло. Пленки имеют различные мощности на квадратный метр от 150Вт до 200Вт, укладываются они под ламинат или другое покрытие без заливки плиточным клеем или бетонной стяжкой. Если выбирается вариант с мокрой технологией отделки плитки, инфракрасный пол необходимо устанавливать после специальной подготовки (с монтажом гидроизоляционного слоя из полимера и жесткой основы, например, гипсокартонных плит). В результате, такой вариант получается хлопотным и долгосрочным.

Большим недостатком пленочных теплых полов является то, что они требуют дополнительной сборки, а также не имеют заземления, поэтому установка во влажных помещениях (ванные комнаты и т. п.), а также в любых помещениях, где существует возможность пролить воду на пол недопустима. Существует несколько мифов про полезность пленочных теплых полов для здоровья, про «биорезонансное» тепло и полезное инфракрасное излучение, которое они выделяют, в реальности все это является вымыслом и маркетинговым приемом для привлечения покупателей. При установке под любое покрытие тепло от пленки передается покрытию, а уже потом передается в помещение, поэтому, неважно какой теплоноситель под покрытием, результат один — теплый пол.

Схема укладки инфракрасного пола под плитку

Кабельный теплый пол. Что это такое

Кабельный теплый пол делят на три вида:

  1. Нагревательный кабель, его принято называть термокабель, толщиной около 7 мм, который монтируется в слой бетонной стяжки 3–5 см.
  2. Нагревательный мат — термомат, толщиной всего 3 мм, уложенный на стекловолоконную сетку с определенным шагом, который устанавливается в слой плиточного клея и не требует поднятия уровня пола.
  3. Нагревательный мат — термомат для сухого монтажа не требующий заливки, который устанавливается прямо под ламинат или паркетную доску.

Кабельный теплый пол является на сегодняшний день самым надежным вариантом устройства теплого пола в квартирах и загородных домах. Такие системы применяются в России более 20 лет и прекрасно себя зарекомендовали, многие производители дают гарантию на кабельные теплые полы более 10 лет, а шведский производитель THERMO дает пожизненную гарантию!

Установить систему теплого пола на основе термокабеля или термомата можно самостоятельно и довольно быстро. Термокабель укладывается на теплоизоляцию (пробка с фольгой или фольгированный пенополиэтилен) и крепится к монтажной ленте с определенным шагом укладки, между витками кабеля устанавливается датчик температуры пола, который подключается к термостату. Затем вся эта конструкция заливается раствором 3–5 см, а после укладывается финишное покрытие, плитка, керамогранит, ламинат и т. д. в качестве покрытия может подойти любой проводящий тепло материал.

Схема укладки кабеля под плитку

Схема укладки термомата под плитку

Термоматы устанавливать еще проще, на подготовленную бетонную поверхность укладывается термомат заливается самовыравнивающимся раствором 3 мм и после того как раствор застынет, укладывается плитка или другое покрытие, которое проводит тепло. Существует также вариант, когда плитка укладывается сразу на термомат. Стоит также отметить что термоматы бывают разных мощностей, 130 Вт/кв.м — для стандартных помещений в качестве комфортного подогрева пола и 180 Вт/кв. м — для помещений с повышенными теплопотерями.

На вопрос что лучше: термокабели или термоматы, ответ таков: и то, и другое является лучшим решением, но термокабель имеет более широкое применение, такое как антиобледенение кровли и наружных площадей, полное отопление помещений и т. д., а термоматы разработаны и применяются только для комфортного подогрева пола в отапливаемых помещениях.

Для сухих комнат
мощность термоматов
составляет

130 Вт/м2

Для повышенно влажных комнат
мощность термоматов
составляет

180 Вт/м2

Водяной теплый пол. Как он устроен

Теплый водяной пол состоит из следующих слоев:

  • подложка с термостойкими характеристиками — ее задачей является снижение тепловых потерь;
  • рабочая область — верхний слой плиты перекрытия, в котором вмонтированы трубчатые нагревательные элементы, то есть, «распластанный» радиатор, тепло от которого экранируется подложкой;
  • облицовочный слой — отделка поверх рабочего слоя.

Водяные полы прочные, теплые. Но имеют и недостаток — они толстые и могут «украсть», примерно 1 кубометр пространства на каждые 10 квадратных метров помещения. Устройство теплых полов в квартирах с центральным отоплением требует разрешения коммунальной службы.

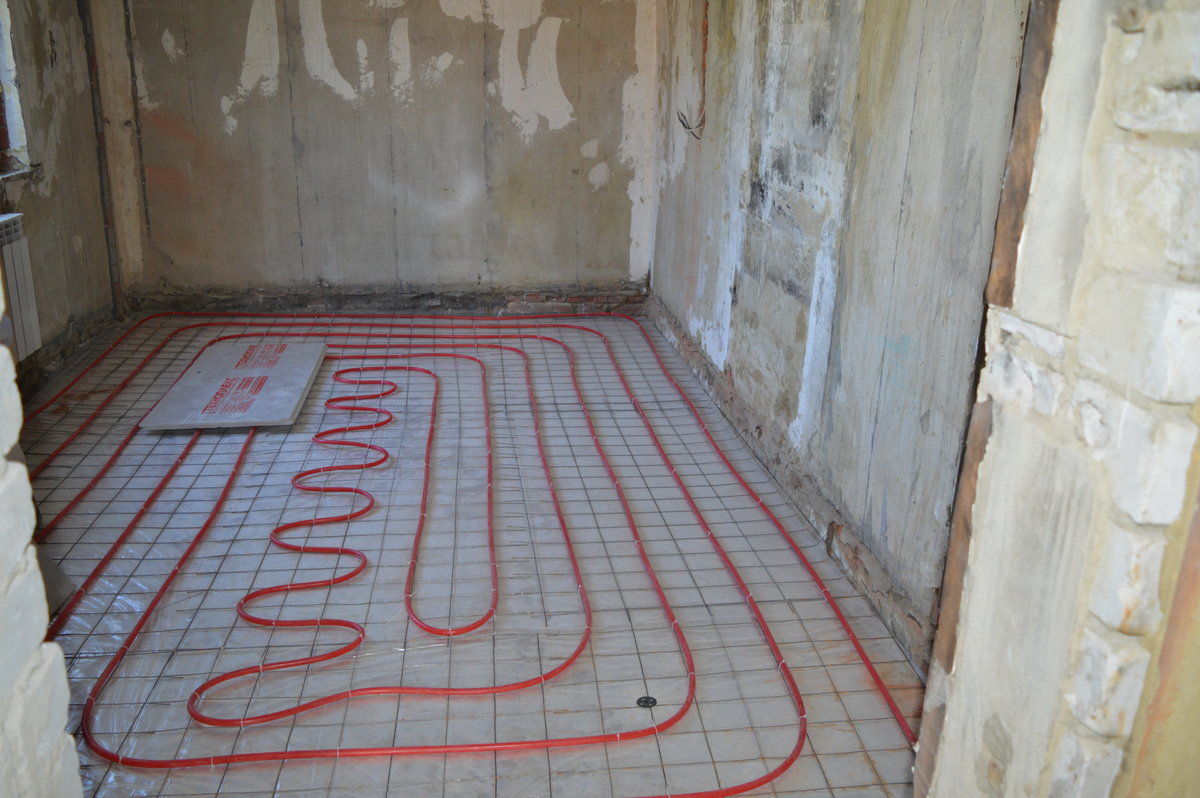

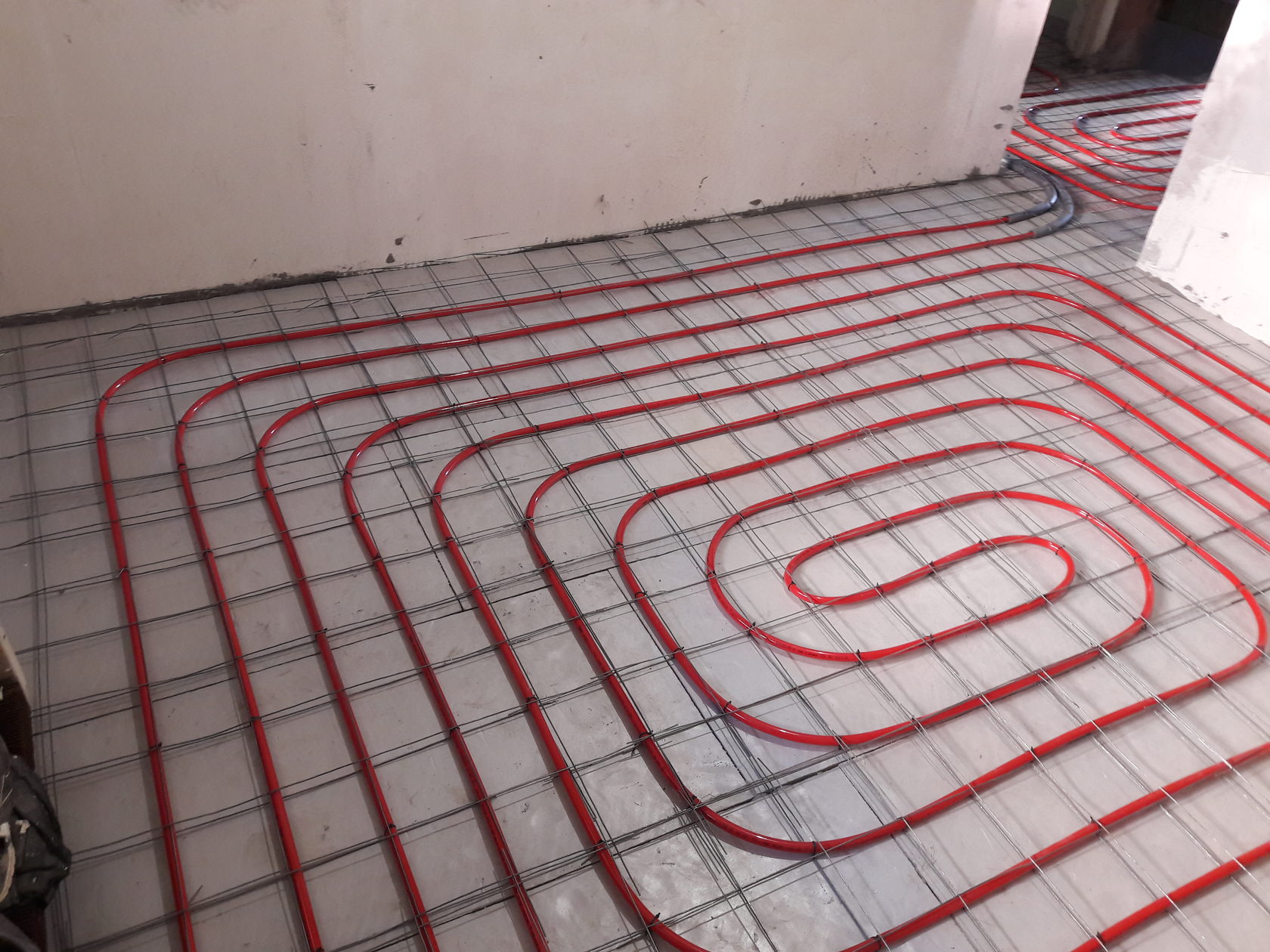

Схема укладки водяного пола под плитку

Теплые полы под плиткой — современное, удобное, эстетичное решение обустройства домов и квартир, не требующее установки батарей. Владельцу, имея общую информацию, остается решить, какую модель пола выгоднее укладывать в жилище: кабельную, водяную, инфракрасную.

Понравилась статья? Поделитесь с друзьями!

Зачем нужен электрический теплый пол на улице. технология укладки на разных поверхностях

Кладка пола с подогревом на улице вызывает противоречивые мнения. Главный аргумент соперников – это цена системы отопления и затраты на энергетические ресурсы. В данной статье рассмотрим плюсы применения электрической системы «пол с подогревом» на улице и способы ее укладки.

Пол с подогревом на улице

Плюсы применения

пола с подогревом на улице

Плюсы монтажа пола с подогревом на улице заключаются в следующем:

  • Чистота и сухость уличной поверхности в течении дня.
  • Сохранность покрытий дороги от воздействия механики, которые заключаются в ударе лома или царапаниях лопатой по поверхности дорожки при ее очистке от снега или льда.
  • Удаление риска проявления травм при падении на скользящей поверхности.

Виды пола с подогревом для улицы

Для обогревания уличных поверхностей применяются подобного рода конструкции электрического пола с подогревом:

  • Нагревательный электрический мат, собой представляет сетку с уложенным кабелем малого диаметра. Этот тип пола с подогревом не просит устройства стяжки.

Для обогревания ограниченных по площади участков уличной поверхности, например как порожек, ступеньки или крыльцо, рекомендуется применять конкретно данный тип пола с подогревом. Прекрасно нагревается и продолжительно хранит тепло поверхность, выложеная из настоящего или акрилового камня.

Процесс установки подобной конструкции делается легко и не просит вовлечения специалистов.

  • Электронно-кабельный пол с подогревом, ложится под стяжку, что обеспечивает полную безопасность применения данного вида обогревания. Подобный тип больше подойдет для утепления дорожек на грунте.

Виды обогревания для улицы

Главное! Перед монтажем электрического пола с подогревом стоит оценить собственные возможности и знания в работе с электротоком. На случай появления сомнений рекомендуется тут же обратиться за профессиональным советом.

Приспособление электрического

пола с подогревом для улицы

Пол с подогревом электрический для улицы имеет ряд особенных характеристик:

  • Работа прибора управляется ручным способом или независимо.
  • Контроль за наличием избыточной влажности при сопоставлении температуры воздуха проводится с помощью термостата.
  • Как только система включается, снег оттаивает, а образовавшаяся вода уходит в коллекторный колодец.
  • Процесс установки лучше всего проводить на шаге благоустройства территории.

Кабель нагреватель тёплого пола с подогревом может быть различных типов:

  • Резистивный — главная его часть — тонкая нихромовая нить в полимерной оболочке с медной оплеткой. Такой провод имеет постоянное значение сопротивления, что не дает возможность регулировать режим температур. Самого большого нагревшись, нихромовая проволока держит температуру до выключения от энергетического снабжения.
  • Саморегулируемый провод выделяется от предыдущего тем, что имеется возможность настроить температуру нагрева. Его легче уклалывать. Такой провод можно разделять на отрезки, основное при этом – правильно их присоединить. Саморегулирующий провод работает путем нагрева полимерной матрицы, находящейся в промежутке между 2-мя проводами. Провод прекрасно защищен от влияния внешней среды и снабжен заземляющей оплеткой.

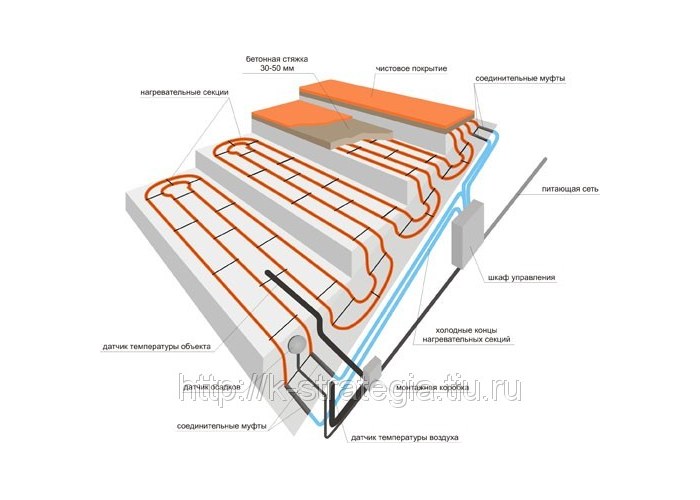

Схема нагревательного кабеля

Кладка электрического кабеля на твёрдую поверхность со стяжкой

Процесс установки пола с подогревом электрического на улице делается в такой очередности:

  • Создается проект, в котором указана схема размещения провода, шаг между рядами, список добавочных материалов и очередность их применения.
  • Делается очистка поверхности.
  • На нее ложится провод по заблаговременно продуманной схеме. Крепление кабеля к поверхности делается лентой для монтажных работ.
  • Заливается стяжка из цемента. Состав раствора обязан быть стойким к механическим и температурным нагрузкам, а консистенция – гомогенной и плотной для устранения возникновения в стяжке пузырей воздуха.

Главное! Воздушные пространства приведут к нарушению термические изоляции, что в последующем подтолкнет деформацию и самого кабеля.

  • Для полнейшего схватывания стяжки хватает 5 дней, но включать пол с подогревом для обогревания поверхности можно только через месяц.
  • Устанавливать разогрев лучше всего проводить в жаркий период времени, так как температурные перепады могут губительно отобразиться на качестве стяжки.

Процесс установки кабеля под стяжку

Процесс установки мата для нагрева под брусчатку

Для теплоизоляции поверхности с покрытием в виде брусчатки процедура утепления немного другая.

  • Поверхность очищается от грязи и пыли.
  • Ложится сетка из кабеля нагревателя и крепится с помощью ленты для монтажных работ или строительного клея.
  • Дальше сетка сыпется песочным слоем до той поры, пока абсолютно никак не скроется.
  • На слой песка ложится брусчатка.

Главное! Действуйте бережно, так как провод в нагревательной сетке тоньше привычного, в связи с чем крепче подвластен деформациям.

Данный монтажный способ удобный и быстр, и очень быстро позволяет теплоизолировать все крыльцо. При применении данного метода не придется ждать весь месяц, чтобы запустить систему в эксплуатирование.

Мат применяемый для нагрева на порог

Пирог

пола с подогревом для укладывания на грунт

При укладывании пола с подогревом на грунт нужно приготовить основу, которое обеспечит неопасную и долгую работу системы отопления.

Процесс установки пирога делается поэтапно:

  • Территория очищается от мусора,  растительности и ровняется.
  • Сыпется и трамбуется песочный слой.
  • Дальше ложится щебневый слой толщиной не меньше 5 см. Данный слой обезопасит плитку от разрушительных процессов, не давая задерживаться влаге под ней.
  • Делается добавочное разравнивание с помощью мелкофракционного материала.
  • Другой этап – кладка анкерной сетки, которая играет роль основания для стяжки на основе цемента.
  • Заливается первичная стяжка толщиной от 5 до 10 см. Она станет Основанием для укладывания пола с подогревом.
  • После полного схватывания раствора ложится утеплитель, предотвращающий теплопотерю при взаимном действии системы отопления с грунтом.
  • Если на участке присутствуют почвенные воды, перед слоем материала для утепления ложится пленка при гидроизоляции, мешающая попаданию влаги снизу. Пленка ложится внахлест, а стыки проклеиваются с применением скотча.
  • После того как сделали выравнивание поверхности пирога переходите к укладке пола с подогревом и заливке чистовой стяжки.
  • Для укладывания брусчатки на пирог пола с подогревом стоит проверить его горизонтальность и если понадобится насыпать песок. Швы меж плиткой или тротуарной плиткой затираются кварцем.

Пирог для укладывания пола с подогревом

Невидимые моменты, которые влияют на качество обогревания

При укладывании пола с подогревом на улице необходимо брать во внимание определенные тонкости, которые в последующем влияют на качество обогревания территории.

  • Проектируя укладку пола с подогревом, учтите, что бетон стынет быстро, для устранения скоплений снега и образования льда систему придется держать включенной в течение всего периода снегопада. Данное условие требует больших затрат энергоносителей, которые в настоящее время обойдутся дорого.
  • Поверхность первичной стяжки и всего пирога обязана быть очень ровной для устранения неравномерного прогрева дорожки или крыльца.
  • В начале работы тщательно поизучайте инструкцию по использованию пола с подогревом, так как неодинаковые изготовители устанавливают собственные условия и требования к работе.
  • Выдерживайте аналогичный шаг между виточками кабеля на расстоянии 10-20 см. Чем меньше шаг, тем теплее поверхность.
  • Толщина чистовой стяжки обязана быть не более 5 см. При очень толстой стяжке будет слабая отдача тепла, что приводит к повышению затрат электрической энергии и выходу из строя пола с подогревом. В дополнение, это пустая трата наличных средств.
  • Прежде чем делать стяжку, хорошенько зафиксируйте провод лентой для монтажных работ. Составьте детальную схему размещения кабеля, мест его перегибов, точек подсоединения. На случай выхода из строя системы вы сумеете сделать ремонт без повреждения кабеля. Возможно, даже выйдет обойтись здешним снятием покрытия.

Нагревать улицу можно всевозможными работающими от электричества системами. Большого труда не составит положить маты для теплого пола. Методика укладки тёплого пола с подогревом заключается в тщательной подготовке основания в зависимости от условий его размещения.

Водяные теплые полы Watts — это очень просто

Автор статьи Усталов Д.С.
Главный специалист сервиса Спроектируй.рф

Не воспринимайте название статьи как призыв к отказу от услуг специалистов. Для проектирования систем отопления нужны, как минимум, знания теплотехники и гидравлики. И заниматься этим должны специально подготовленные инженеры. Наша цель — сделать из вас грамотного потребителя — человека «в теме», точно знающего, что он хочет, и какое оборудование ему нужно. Благо, WATTS INDUSTRIES производит всю линейку оборудования для «теплых полов». А если вы обладаете пытливым умом, и умелыми руками — приведенных сведений будет достаточно для самостоятельного изготовления системы «теплый пол» в вашем доме.

Чем хорош «теплый пол водяной и электрический»

Ключевое слово — комфорт. Это главное достоинство «теплого пола». Помещение с такой системой отопления прогревается равномерно, в нем нет «холодных» и «горячих» зон. По такому полу приятно ходить даже босой ногой, особенно в морозные дни. Для пожилых людей это большой плюс. Ваша бабушка не ходила по дому в валенках? А в шерстяных носках? С «теплым полом» такой необходимости у нее бы не возникло.

Вторым большим плюсом является «невидимость» системы отопления «теплым полом». Большинство граждан стремятся спрятать приборы отопления за различными декоративными экранами, в строительных конструкциях и т.д. Забывая, что теплоотдача прибора при этом падает, зачастую в разы. При отоплении «теплым полом» такой проблемы не существует, и фантазия дизайнера ничем не ограничена.

Чем плох «теплый пол водяной»?

Основной недостаток «теплого пола» — высокая инерционность. Внешние условия постоянно меняются: меняется температура воздуха на улице, появляется/прячется солнце, в комнате то нет никого, то много людей, включаются/отключаются бытовые приборы и освещение. При этом мы хотим, чтобы температура воздуха в помещении оставалась постоянной. «Теплый пол» — это большое количество бетона, который медленно остывает и медленно нагревается. В помещении с «теплым полом» температура будет «гулять» вверх-вниз больше, чем в помещении с радиаторами, и с этим придется смириться. Частично проблему решают «умные» регуляторы для теплого пола, которые учитывают эту тепловую инерцию. О регуляторах мы поговорим ниже.

Еще один недостаток — мощность «теплых полов» ограничена. Мы не можем нагреть пол до высоких температур — нам будет не комфортно. Строительные нормы ограничивают температуру поверхности пола в 26 градусов для помещений с постоянным пребыванием людей и до 31 градуса для ванных комнат и прочих помещений с временным пребыванием. При такой температуре теплоотдача (грубо) составит от 55 до 112 Вт с квадратного метра.

В современных зданиях такой теплоотдачи достаточно для отопления большинства помещений. А вот если у вашего помещения высоченные потолки, или большая площадь остекления, или несколько наружных стен — теплоотдачи может не хватить, и придется устанавливать дополнительные приборы отопления. В этом случае лучше обратиться к специалистам для проведения теплотехнического расчета «по всем правилам».

Мифы о «теплых полах»

Последние несколько лет мы видим агрессивную рекламу производителей систем электрического обогрева, особенно тонкопленочных систем. Истории про молочные реки и кисельные берега слушать всегда приятно, только не надо забывать экономическую сторону вопроса. Если вы используете электрический обогрев — вы потребите ровно столько электрической энергии, сколько потеряет тепла ваш дом (или квартира). Количество этого тепла, или теплопотери, определяются температурами внутри помещения и на улице, а также конструкцией вашего здания (стены, окна, потолки), больше ничем.

Очевидно, что теплопотери практически не зависят от того, какая у вас система отопления — водяная или электрическая. Автоматика электрического «теплого пола» функционально не отличается от автоматики водяного, так что и здесь места для экономии нет. А вот стоимость одного кВт*ч электрической энергии в 5-10 раз выше, чем стоимость газа, необходимого для получения того же количества тепла. Вообще, электрическая энергия — самый дорогой вид энергии, хоть и самый удобный. Выбирая электрический «теплый пол», вы экономите на стоимости оборудования, но ваши ежемесячные платежи будут в разы выше любого другого варианта.

Как это делается? Водяные теплые полы своими руками. Укладка водяного теплого пола.

Трубы

Лучшее решение для водяных теплых полов — полиэтиленовые трубы. Обычный полиэтилен тут не подходит, необходимо использовать «сшитый» полиэтилен (PE-X) или термостойкий полиэтилен (PE-RT). Разницы между этими трубами нет, выбирайте любую.

Мы выпускаем оба вида труб в широком ассортименте: 12, 15, 16, 17, 18, 20 мм (диаметр наружный). Широкий ассортимент удобен специалистам — можно подобрать оптимальную по гидравлике трубу.

WATTS PE-RT DD (EVOH)

WATTS INTERSOL PE-X B

Если вы делаете «теплый пол» своими руками, без расчетов — выбирайте между 16 и 20 трубой. «Шестнадцатой» трубой вы можете «замотать» площадь до 20 м2, «двадцатой» — до 40 м2. Если ваш пол площадью более 40 м2 — необходимо разбить его на несколько частей, каждая из которых не должна превышать 40 м2. Самая длинная сторона вашего теплого пола не должна превышать 8 метров. Превышает — снова делите на части. Шаг укладки при использовании 16-й трубы составит 200 мм, 20-й — 250 мм.

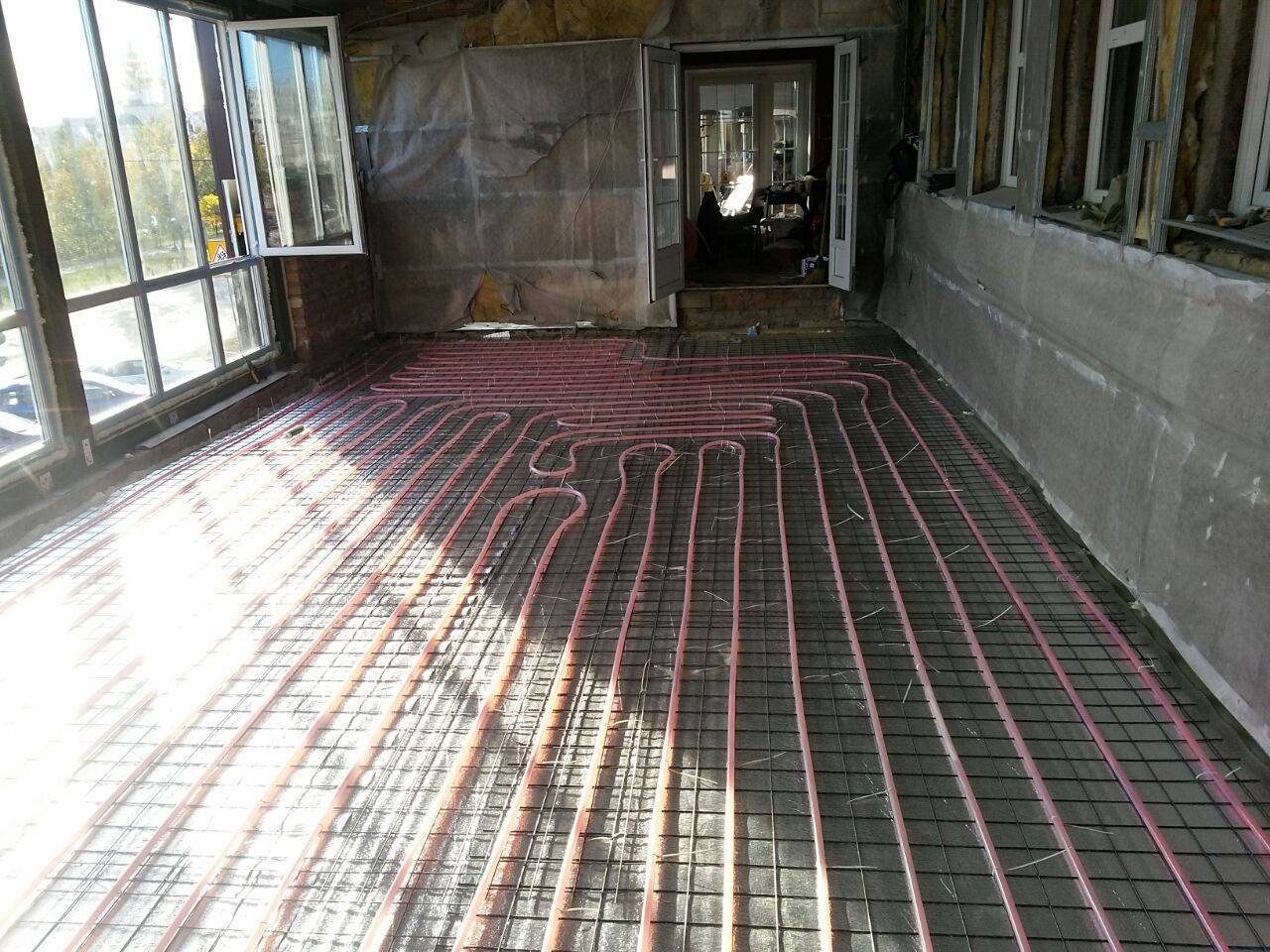

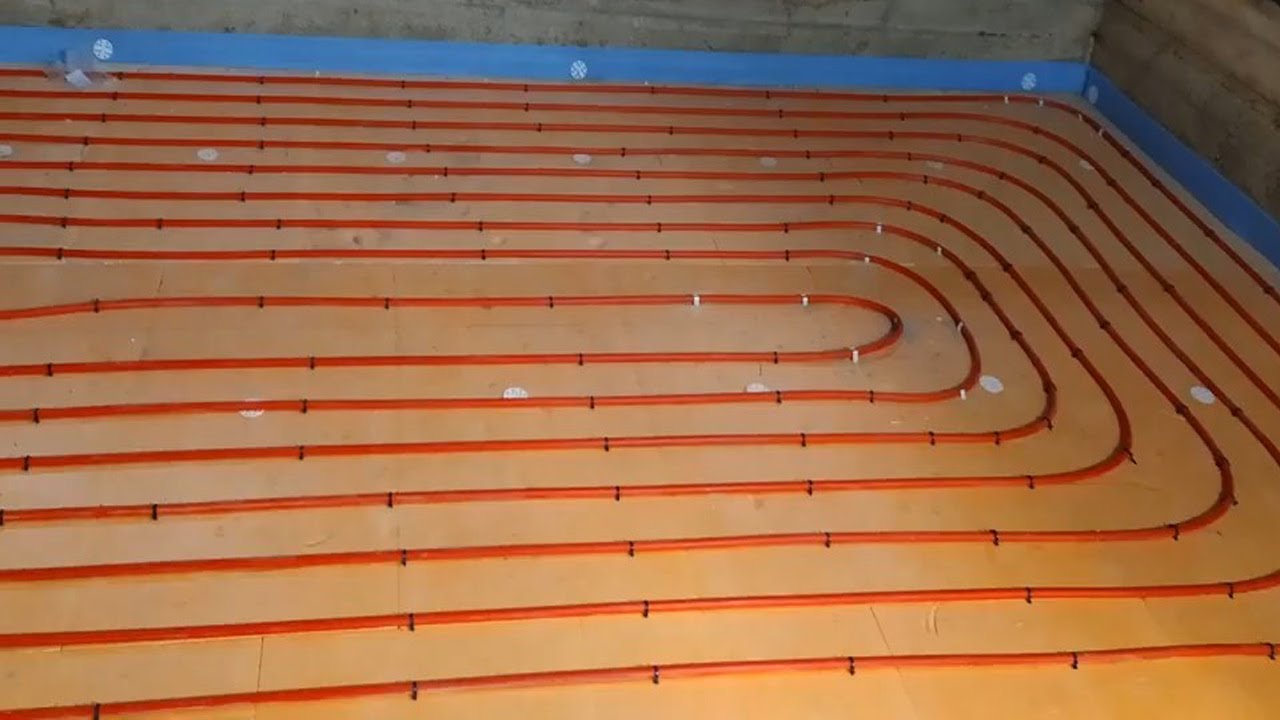

Наматывать трубу надо «двойной спиралью». Можно намотать и «змейкой», но нагрев пола будет менее равномерным, и нога это почувствует — никакого резона в такой намотке мы не видим.

Еще важный момент — есть трубы с защитой от кислорода (с добавлением EVOH в названии), есть без защиты. Если у вас чугунный котел, или в системе отопления есть стальные радиаторы — вам нужна труба с защитой. Если котел настенный, с медным или нержавеющим теплообменником, а приборы отопления без стальных элементов — используйте трубу без защиты.

Коллектор для водяного теплого пола

Каждое помещение с «теплым полом» — это как минимум один контур (одна петля трубы). Все эти контуры надо как-то объединить в один и присоединить к котлу или иному источнику тепла. Здесь нам на помощь приходят коллекторы. Мы выпускаем широкий ассортимент коллекторов для теплого пола, но выбор, как и в случае труб, достаточно прост. Начнем с материала. Коллекторы производятся из латуни или нержавеющей стали. Функционально разницы нет, но эстетически нержавеющие коллекторы выглядят лучше.

Теперь о начинке. Коллекторы, предназначенные для теплого пола, должны выполнять три обязательных функции: запорную (возможность отключить отдельную петлю «теплого пола»), регулирующую (возможность изменять количество теплоносителя, протекающего через петлю «теплого пола», в зависимости от температуры воздуха в помещении или температуры поверхности пола) и балансировочную (возможность отрегулировать гидравлическое сопротивление каждой петли «теплого пола»). В наших коллекторах все это есть. На «подаче» установлены запорные вентили (управляемые вручную), на обратке — запорно-регулирующие вентили для установки сервоприводов (ими управляет автоматика, а регулировка производится вручную специальным ключом).

Также у нас есть коллекторы с расходомерами, которые нравятся не только монтажникам (легко настраивать), но и вам потом удобно контролировать. Понятно, что дополнительное удобство — это дополнительные деньги. Все наши коллекторы имеют различное количество «выходов» — от двух до двенадцати. Вот и все, выбор за вами.

Насосно — смесительные модули. Смесительный узел для теплого пола.

Температура теплоносителя, который вы подаете в «теплый пол», не должна превышать 55 градусов. Это и соображения комфорта (чтобы пол не перегреть), и всяческие инженерные соображения (равномерность прогрева, гидравлика, дегидратация бетона при повышенных температурах, тепловые расширения конструкций и т.д.).

Чаще всего «теплый пол» работает в режиме 45/35 или близком к этому. Если ваш дом отапливается только «теплыми полами», и у вас установлен конденсационный котел — смесительный модуль вам не нужен. Во всех остальных случаях просто необходим. Функция модуля — понизить температуру, поступающую от источника тепла, за счет подмеса «обратки», поступающей от «теплых полов». И обеспечить циркуляцию теплоносителя через петли «теплых полов».

Есть у модуля и защитная функция — если регулирующий вентиль по какой либо причине выйдет из строя, и в полы пойдет перегретый теплоноситель — циркуляционный насос остановится и вашим полам ничего не угрожает.

Этот модуль подключается непосредственно к коллекторам, которые вы выбрали на предыдущем шаге. Мы предлагаем на ваш выбор четыре насосно-смесительных модуля.

Для небольших систем отопления (до 50 м2) мы предлагаем модуль FRG 3005F. Если ваша система больше — используйте модули FRG 3015F или ISOTHERM , они способны обслужить до 150 м2.

Между собой эти модули отличаются расположением патрубков для присоединения источника тепла, в первом случае они «смотрят» вертикально вниз, во втором — горизонтально, соосно коллекторам. Все вышеназванные модули поддерживают одну температуру, которую вы выставили на регулирующем вентиле модуля. Хотите реализовать управление температурой по временному графику (ночное снижение температуры), или «погодозависимое» регулирование — для вас модуль FRG 3015W2. В нем температурой управляет внешний контроллер.

А что делать, если у вас не просто дом, а дворец, и площадь теплых полов более 150 м2? Ответ прост — используйте несколько модулей.

Также всегда имеет смысл выделить теплые полы санузлов и ванных комнат в отдельный контур, со своим смесительным модулем. В этих помещениях температура поверхности пола выше, поэтому и температура теплоносителя должна быть выше.

Электротермические сервоприводы

Трубы мы с вами проложили, к коллекторам присоединили, смесительный модуль прикрутили, что дальше? Пора поговорить об управлении температурой. Начнем с устройств, называемых «исполнительными». С сервоприводов. Они устанавливаются на регулирующие вентили коллектора, и по команде некоего внешнего устройства управляют вентилями. Т.е. исполняют чужую волю, потому и «исполнительные».

Работает сервопривод как выключатель — полностью закрывает регулирующий вентиль, и движение теплоносителя через петлю «теплого пола» полностью прекращается. Нагрелось помещение — «теплый пол» полностью выключился и медленно остывает. Остыло помещение на полградуса — «теплый пол» включился «на полную» и поднимает температуру обратно. Т.е., если требуемая температура в помещении 20 градусов — реальная температура будет «плавать» в диапазоне от 19 до 21 градуса. Это вполне нормальный и комфортный режим регулирования. Точность поддержания температуры зависит от того самого внешнего устройства, которое дает команды сервоприводу, и речь о котором пойдет ниже.

Мы выпускаем сервоприводы двух типов: 22CX (Новинка) и 26LC. Первый компактнее, второй красивее, и со светодиодом, сигнализирующем о текущем состоянии. Есть модификации на 230В, есть на 24В. Есть нормально открытые, а есть нормально закрытые. Серия 26LC только нормально-закрытые. Давайте поговорим об этом подробнее.

Если привод нормально открытый — в отключенном состоянии (нет электропитания) регулирующий вентиль будет открыт. В случае, если привод неисправен, или неисправно устройство, дающее ему команды — «теплый пол» будет работать и помещение не остынет. Это плюс. Но температура воздуха в помещении при этом будет явно выше нормы, и вы заплатите больше денег. Это минус. Выбирайте сами, что больше не нравится.

Рачительные европейцы предпочитают не переплачивать, и их выбор — нормально закрытые приводы. В России, как правило, выбирают комфорт, и нормально открытые приводы. Или просто «не заморачиваются» и берут те, что есть в наличии.


Автоматика и принципы регулирования. Термостат комнатный для управления температурой.

Вот мы и добрались до «мозга» системы отопления «теплыми полами» — до автоматики. Сначала немного поговорим о принципах регулирования.
В первую очередь нам важна температура воздуха — именно она определяет наше ощущение комфортности. Также нам важна температура поверхности пола — ноги хотят ощущать тепло. Эти две температуры жестко связаны. Нужно понимать, что пол ощутимо теплым будет только часть отопительного периода, значимую часть времени он будет холоднее, чем хочется.

Возможно, осенью или весной, когда теплопотери минимальны, захочется даже надеть тапочки. Большинству людей температура воздуха важнее тапочек, и они управляют «теплым полом» по температуре воздуха в помещении. Вам важнее ощущение тепла под ногами? Тогда вы должны задать комфортную для себя температуру поверхности пола, а температура воздуха уж какая получится.

Более сложный случай — в помещении не только теплый пол, но и радиаторы. Если эти две системы не имеют общей системы управления — будет бардак. Предположим, у вас на радиаторах установлены «термоголовки», а «теплый пол» управляется по температуре воздуха. В этом случае большую часть отопительного периода «теплый пол» будет выключен, поскольку мощности радиаторов будет достаточно для поддержания необходимой температуры воздуха. Вы ведь не этого хотели?

Можно сделать регулирование пола по температуре поверхности. При низких температурах «за бортом» все будет правильно — радиаторы будут включаться только при недостаточной теплоотдаче полов. А в те моменты, когда теплоотдача пола будет выше потребности в тепле — в помещении станет жарко. Тоже не хорошо. Мы считаем, что оптимальный алгоритм управления должен быть таким: полы управляются по температуре воздуха до тех пор, пока их теплоотдачи достаточно. Как только становится недостаточно — температура пола фиксируется, и сразу включаются радиаторы, которые управляются по температуре воздуха.

Для реализации всех этих алгоритмов у нас есть необходимое оборудование.

Термостаты

Устройства, которые поддерживают стабильную температуру чего либо, называются термостатами. Мы предлагаем вам множество разных термостатов. Рассмотрим их подробнее.

Проводные термостаты

Самый доступный вариант — проводные термостаты. Сам термостат располагается в помещении, коллектор с сервоприводом может находится как в том же помещении, так и где угодно (в котельной, например). Между собой эти устройства соединяются тонкими кабелями (3х0.5 мм2 достаточно в большинстве случаев).


Для коммутации термостатов и приводов мы рекомендуем использовать коммутационные управляющие модули WFHC. Кроме того, что они увеличивают надежность всей системы регулирования, они могут дополнительно управлять котлом и насосом. Один термостат может управлять несколькими сервоприводами, т.е. если у вас большое помещение, и в нем несколько петель «теплого пола» — вам все равно нужен только один термостат.

Коммутационный модуль WFHC на 6 термостатов

Во всех термостатах есть индикация текущего состояния («нагрев» или «не нагрев»). Диапазон регулирования температуры 5…30 гр.С. Точность поддержания температуры +/- 0.5 гр.С. Есть исполнения как для открытого (термостат устанавливается на поверхности стены), так и для скрытого монтажа (термостат монтируется в монтажной коробке, аналогично розеткам и выключателям).

WFHT-BASIC — самая простая модель. Этот термостат способен поддерживать одно значение температуры воздуха круглосуточно. Датчик встроен в корпус термостата



WFHT-BASIC + выглядит аналогично, и умеет поддерживать две температуры воздуха (дневной/ночной режим). Температура дневного режима устанавливается на рукоятке. Температура ночного на 4 градуса ниже температуры дневного. Переключение между режимами по сигналу внешнего таймера WFHC-TIMER, который приобретается дополнительно. Один таймер управляет всеми термостатами в доме.
WFHT-DUAL аналогичен предыдущему, и так же выглядит, но имеет возможность подключения датчика температуры поверхности пола (настройка 10…40 гр.С). Вы можете выбрать один из трех режимов регулирования:
  • по воздуху;
  • по поверхности;
  • о воздуху с ограничением температуры поверхности.



WFHT-LCD функционально аналогичен WFHT-DUAL, но вместо ручки со шкалой и переключателей имеет дисплей и кнопки. На дисплее вы можете видеть текущее значение измеряемых температур — «самое то» для любопытных.

Это все были электронные термостаты с питанием от сети. Есть еще термостаты «на батарейках», серии BT. Выглядят они более гламурно. Напрямую сервоприводами не управляют — требуется коммутационный модуль (располагается вблизи сервоприводов). Батареек «хватает» на два года. Благодаря тому, что к термостату не подводится высокое напряжение — их можно устанавливать в помещениях с повышенной влажностью. У этих термостатов чуть шире диапазон настраиваемых температур воздуха (5…35 гр.С).

Термостат BT-A близок модели WFHT-DUAL, но способен работать только «по воздуху» либо «по поверхности». И поддерживает только один температурный режим.



Более «продвинутая версия — термостат BTD. Он способен поддерживать 4 температурных режима (дневной/ночной/защита от замерзания/отпуск). Для каждого режима задается своя температура. Переключение между режимами осуществляется вручную — кнопками управления. Также есть режим таймера — «Поддерживать заданную температуру столько то часов или дней».
Самый «навороченный» термостат — BTDP. У него есть все, что есть у BTD, плюс встроенный программируемый таймер, т.е. вы можете настроить, в какие дни недели и в какое время какой режим включить. У таймера существует 9 заводских временных программ и 4 пользовательских. Заводские программы вида «Утро, вечер и выходные». Выглядит он так же, как BTD.


Беспроводные термостаты (радиотермостаты)

Этим термостатам не нужны провода — связь между термостатом и сервоприводом осуществляется по радио. Отличное решение в том случае, когда отделка уже сделана, и нет возможности проложить провода.

Все радиотермостаты имеют на своем корпусе пиктограмму антенны и работают «на батарейках». А некоторые термостаты имеют в комплекте подставку для установки на горизонтальную поверхность.

Сервопривод самостоятельно принять радиосигнал не может — поэтому рядом с коллектором устанавливается приемный радиомодуль, который принимает сигнал от термостата и, в свою очередь, управляет сервоприводами.

Для одиночного термостата — однозонный радиомодуль EHRFR 868 МГц для серии WFHT или BTR 868 МГц для серии BT.

Если термостатов несколько используем приемный радиомодуль WFHC-RF MASTER, который бывает на 4 или на 6 радиотермостатов с возможностью расширения до 8,10 или 12 зон.


В радиомодуль встроен таймер, что позволяет осуществить переключение дневного/ночного режима даже на самом простом радиотермостате.

Радиотермостаты, как и проводные, выпускаются в двух линейках: WFHT и BT. И визуально так же выглядят. Моделей в линейках поменьше.

WFHT-RF BASIC аналогичен WFHT-BASIC. Благодаря таймеру в радиомодуле он способен работать в дневном и ночном режиме. Температура в ночном режиме на 4 градуса ниже дневной.

WFHT-LCD-RF — полный аналог WFHT-LCD. Больше и добавить нечего.


Радиотермостаты серии BT: BTA-RF, BTD-RF и BTDP-RF полностью повторяют своих проводных собратьев, только работают на частоте 868МГц и имеют дальность передачи сигнала до 100м.

На фото радиотермостат BTA-RF.

Для организации одной температурной зоны мы применяем один радиотермостат серии BT и один однозонный приемный радиомодуль BTR.


Еще раз про совместную работу с радиаторами

Теперь вы знаете, как работают наши термостаты. Давайте попробуем решить задачку, о которой говорили выше: помещение отапливается теплым полом и радиаторами одновременно, нужно подобрать автоматику. Сами сможете? Давайте, мы расскажем, как бы мы это сделали, а вы себя проверите. Напомню, мы хотим поддерживать постоянную температуру воздуха. Пока мощности теплого пола достаточно — радиаторы должны быть отключены. А, как только стало недостаточно — тут же включились бы. Перегревать поверхность пола мы тоже не собираемся, и наша автоматика не должна допускать ее нагрева выше 29 градусов (значение для примера).

Первым делом накрутим сервоприводы на радиаторы и на коллектор с теплыми полами. Смотрим на термостаты — одним термостатом нам не обойтись, поскольку у него один выход, и управлять двумя системами по-разному никак не получится. Берем два термостата: «WFHT-BASIC +» и «WFHT-DUAL». Вешаем их рядышком в нашем помещении, термодатчик от DUAL монтируем в стяжку. Термостат DUAL переведем на управление по температуре поверхности пола. В то время, когда термостат BASIC будет нам давать сигнал о том, что воздух холоднее, чем надо. WFHT-DUAL сообщит о том, что поверхность пола холодна. Далее собираем простую релейную схему, которая:

  • отключит И пол, И радиаторы, если температура воздуха в норме;
  • включит нагрев пола, если температура его поверхности ниже максимума, и температура воздуха ниже нормы;
  • включит нагрев радиаторов, если температура поверхности пола максимальна и температура воздуха ниже нормы.

Говоря проще, BASIC включает нагрев, а DUAL работает как переключатель между режимами «только пол» и «пол + радиаторы». Схема эта достаточно проста. Если вы с электрикой не на «короткой ноге» — обратитесь к нашим специалистам, они вам и схему нарисуют, и все подробно объяснят. Само собой, подобную схему можно собрать и на других термостатах, в том числе радиотермостатах.

Смотреть релейную схему «WFHT-BASIC+WFHT-DUAL».
Смотреть релейную схему с примерением реле времени.

Выводы

В качестве вывода предлагаем вам посмотреть рисунок ниже. Там вы видите все устройства, перечисленные в статье, и схему их соединений. Все просто, не правда ли?


При перепечатке материалов статьи ссылка на сайт www.wattsindustries.ru обязательна!

электропрогрев, водяной тёплый пол, иные варианты борьбы с наледью и снегом

Мощение придомовой территории тротуарной плиткой уже давно стало приоритетным для владельцев − по сравнению с асфальтированием или заливкой бетона. Брусчатка значительно более долговечна и к тому же выгодна в смысле ремонтопригодности. Но и тротуарная плитка не застрахована от снега и наледи, а значит, стоит подумать, как её защитить от этого. Сегодня рассмотрим несколько как уже привычных, так и сравнительно новых вариантов борьбы со снегом на подобном покрытии.

Содержание статьи

Подогрев покрытия при помощи антифриза или электроэнергии

Такой метод борьбы с обледенением дорожек начал применяться в России сравнительно недавно. Он имеет множество положительных качеств, однако и отрицательных моментов организации системы подогрева немало. А значит, прежде чем монтировать такую систему, следует взвесить все «за» и «против».

ФОТО: pixabay.comК такой семье нельзя подготовиться заранее

Организация подогрева брусчатки с использованием антифриза

Организация подобной системы практически не отличается от монтажа водяного тёплого пола в частном доме или в квартире. После того как будут уложены все слои подушки, на ней располагаются трубы, по которым будет циркулировать теплоноситель, и уже по верху укладывается брусчатка.

Если всё рассчитать правильно, то на поверхности тротуарной плитки будет достигаться температура, не позволяющая образоваться наледи и способствующая таянию падающего снега. Однако при сильных снегопадах для прогрева плитки потребуются большие тепловые затраты. Сильные метели сведут на нет все затраты на организацию подогрева. Справиться с сугробами подобная система не сможет.

ФОТО: e-stroy.proНа первый взгляд кажется, что лучше и придумать невозможно

То же касается и сильных морозов. Если при температуре до -10 °С подогрев ещё справится с борьбой с наледью, то более сильные морозы приведут к образованию корки по краям дорожки. В результате влаге будет некуда уходить, и она начнёт скапливаться на тротуаре. Результат тот же, что и при снегопаде – подогрев не справляется, и на тропинке образуется каток.

Укладка прогревочного провода под тротуарную плитку

Технология укладки здесь также не отличается от монтажа тёплого пола внутри помещения. Понятно, что потребляемая мощность прогревочных матов должна быть значительно выше, чем, к примеру, в ванной комнате. И то, что советует производитель (200 Вт/м2), для наших широт явно недостаточно. Те, кто уже попробовал подобные системы в деле, говорят, что для нормального прогрева брусчатки требуется мощность в 2-2,5 раза выше, т. е. 400-500 Вт/м2.

ФОТО: stroy-gorod.kzЗимой подобный электрический подогрев будет очень заметно «кушать» деньги из семейного бюджета

Путём нехитрых подсчётов можно понять, что затраты на электроэнергию в зимний период взлетят вверх, и довольно чувствительно. А стоит ли игра свеч? Не лучше ли найти иной способ борьбы со снегом и наледью на придомовой территории?

Способы борьбы с наледью на брусчатке в зимний период

Независимо от того, какой подогрев планируется монтировать для тротуарной плитки, подобные работы возможно выполнить только перед укладкой покрытия. А что же делать, если дом приобретён уже с мощёным двором и тропинками? Ведь не разбирать же брусчатку, в самом деле? Здесь можно воспользоваться специальными химикатами или народными средствами.

ФОТО: m.allkharkov.uaИногда расчистка снега вручную остаётся единственным возможным вариантом… или?..

Действенные народные средства для удаления наледи

Если на брусчатке образовалась наледь, можно присыпать её золой из печи. В этом случае ноги не будут сильно скользить. К тому же зола будет способствовать быстрому таянию за счёт тёмного цвета, который притягивает ультрафиолет. Единственным неудобством будет то, что зола на подошвах ботинок заносится в дом. Это значит, что уборку придётся делать чаще.

ФОТО: движениевремя.рфСоль неплохо справляется с наледью на тротуарной плитке

Соль и глицерин

Подобный состав очень действенен. Он будет растапливать снег и лёд даже при температуре -15 °С. Но и здесь имеются минусы. Соль негативно влияет на обувь, постепенно разъедая швы и кожзаменитель. Конечно, за один сезон ничего с ботинками не случится, но в деревнях не бывает так, чтобы обувь покупалась только на одну зиму.

ФОТО: alpinistspb.ruС такими сугробами соль справиться не в силах, тут нужно что-то другое

Химические вещества в борьбе с гололёдом

Сегодня подобных составов на прилавках − огромное множество. Здесь главное – подобрать такой, который будет безвреден для растений. Ведь по весне вся талая вода попадёт на огород. И будет крайне обидно, если вместо плодородной почвы там окажется «мёртвый» грунт.

ФОТО: fastbox.suХимреактивы могут навредить садовым культурам, об этом также не следует забывать

Борьба с сугробами на придомовой территории

Понятно, что с небольшими снегопадами и наледью справиться можно без лишних усилий. Но как быть, если за ночь выпало метр-полтора снега? Здесь уже не обойтись химикатами, золой или прогревом дорожек. И тогда в ход идёт старая добрая лопата или скребок (скрепер). Однако подобный вариант также не всегда оптимален. К примеру, в доме проживают пожилые люди, которым трудно просто ходить, не говоря уже об уборке снега лопатами. И тогда на помощь приходит малогабаритная техника.

ФОТО: liderstroyinstrument.ruСкрепер – неплохой вариант для уборки снега, однако малая техника лучше

Что такое шнек-ротор, и как он работает

Раньше подобная техника применялась только на грузовых машинах, чистящих дороги. Сегодня производитель предлагает более компактные и дешёвые варианты, которые можно применять для очистки от снега тропинок или дворов в частных секторах.

Суть работы шнек-ротора проста. Шнек, расположенный внутри небольшого ковша, вращается при помощи двигателя и загребает снег, выбрасывая его через трубу вбок. Таким образом сугроб перекидывается с тропинки в сторону, где не будет мешать владельцам.

ФОТО: maxovik.ruШнек-ротор на мотоблоке – это идеальный вариант помощника в борьбе с сугробами

Сейчас можно найти подобное оборудование и без приводного механизма. Шнек с лопатой навешивается на обычный мотоблок, который всё лето помогает частникам в садово-огородных работах.

Заключительная часть

Борьба зимой со снегом и наледью − это неизбежность. А вот как выполнять подобные работы − решать самому владельцу. Здесь всё будет зависеть от пожеланий хозяина и его финансовых возможностей. Но вот единственное, что хотела бы отметить редакция онлайн-журнала Homius: если у владельца есть хоть немного сил, лучше оставить всё на усмотрение природы и не платить лишние средства на прогрев улицы. Ведь утренняя зарядка в виде уборки снега на свежем воздухе – это не повинность, а укрепление здоровья, совмещённое с полезным делом. В любом случае, как бороться с сугробами и наледью – дело владельца. Мы можем лишь посоветовать.

Надеемся, что уважаемому читателю пригодится информация, изложенная нами сегодня. Редакция Homius с удовольствием ответит на все вопросы по теме, если вы их изложите в обсуждениях ниже. Там же можно прокомментировать прочитанное, выразить личное мнение по поводу того или иного способа борьбы со снегом и наледью или предложить иной вариант, если таковой имеется. Если статья показалась вам интересной, не забудьте оценить её. А мы напоследок предлагаем вашему вниманию короткий видеоролик, который поможет более полно раскрыть сегодняшнюю тему. Берегите себя, своих близких и будьте здоровы!



Предыдущая

БлагоустройствоКак можно хитро заделать щели в тротуарной плитке, чтобы трава не портила вид

Следующая

БлагоустройствоКак устроить патио по всем правилам

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Внутреннее и наружное лучистое отопление для бетона

В Пенсильвании зима пришла в начале прошлого года, чтобы нанести раз-два удара. За порывом холода быстро последовал дождь, который быстро приморозил деревья, подъездные пути, тротуары и все остальное, что не имело возможности или чувства убраться с дороги.

Толстый лед скапливался повсюду, пока армии муниципальных рабочих и домовладельцев трудились на передовой. Их оружие массового поражения: соль, химикаты, плуги и тяжелые ледяные лезвия.Увы, все эти прекрасно обработанные, штампованные, окрашенные и скульптурные бетонные поверхности были сколоты, растрескались и подверглись химическому воздействию.

Но так быть не должно. Ваше мастерство можно легко защитить, и владельцы дома и бизнеса, на которых вы работаете, имеют право знать об этом. Ответ заключается в методе, который годами упорно работал в помещении: лучистое тепло. Это также отличный компаньон для наружного бетона. Почему бы не щелкнуть выключателем и не растопить эту хандру и боли в спине?

Технология таяния снега

— это, по сути, лучистое тепло, применяемое к наружным поверхностям. Между этими двумя методами нагрева мало различий, и оба они могут использоваться для нагрева бетонных поверхностей с низкой или большой массой, чтобы растопить лед и снег, сохраняя поверхности безопасными и свободными от ледяных скоплений.

Для декоративных бетонных поверхностей, особенно тех, на которых нанесен узор, технология снеготаяния работает как чемпион и сохраняет нетронутой обработку поверхности. Как вы слишком хорошо знаете, химикаты для таяния снега, растворы, соли, лезвия, скребки и воздуходувки могут быстро закончить вашу лучшую работу.

«Ключевая функция системы снеготаяния — поддерживать чистоту и сухость дорожек, подъездных путей и других участков, — говорит Колин Маршалл, системный разработчик Watts Radiant. «Для коммерческих приложений, особенно тех, которые считаются критическими, таких как входы в больницы и дома престарелых, вертолетные площадки и пандусы для доставки, тепловое излучение выполняет ценную, возможно, спасательную функцию».

Внутреннее лучистое отопление пола работает с использованием заполненных водой труб или электрических нагревательных элементов для обогрева всей массы пола. Затем поверхность пола мягко излучает энергию, которая изящно перемещается ко всем предметам в комнате, делая их — и ноги ваших клиентов — уютными и теплыми.

«Без сомнения, теплые полы — самая комфортная форма тепла», — говорит Джим Лемен, менеджер по рынкам HVAC/R, Vanguard Piping Systems. «Излучаемое тепло пола согревает все в здании, придавая каждой поверхности приятное ощущение, которое можно ощутить. Пол становится самой теплой поверхностью в комнате, а не самой холодной». Удивительно, но те поверхности, которые наиболее неудобны без лучистого тепла — бетон, камень и плитка — становятся наиболее комфортными с лучистым, потому что они так хорошо передают тепло.

Водяное или электрическое, лучистое тепло пола требует меньше затрат на эксплуатацию, чем любой другой вид тепла. Поскольку теплые полы обеспечивают больший комфорт при более низких настройках термостата, большинство людей считают, что им комфортно при более низких комнатных температурах.

В помещении? Открытый?
Использование декоративного бетона быстро растет как внутри помещений, так и снаружи. Давайте посмотрим на уникальную совместимость лучистого тепла с искусно обработанными бетонными поверхностями, которые вы так хорошо знаете.

Наиболее вероятные области применения декоративного бетона внутри конструкции — это плиты большой массы и готовые фундаменты, хотя сегодня, в значительной степени благодаря вашим усилиям по продажам и уникальной эстетике декоративного бетона, растет интерес к подвесным бетонным конструкциям. , тонкие плиты и легкие бетонные применения. Лучистое тепло, возможно, подтолкнуло использование тонких плит быстрее, чем любая другая сила.

Все это и таяние снега тоже?
При рассмотрении или рекомендации системы лучистого отопления внимательно посмотрите на план этажа, чтобы увидеть, может ли быть дверь, тротуар или въезд в гараж, выходящие на север или подверженные скоплению льда и снега.Владельца дома или здания следует попросить проектировщика лучистого отопления добавить в систему отопления одну или несколько зон снеготаяния.

Это влечет за собой перемещение нагретой воды/раствора антифриза из теплообменника, прикрепленного к вашему котлу отопления или специальному источнику тепла под землей, на холодные поверхности снаружи. Вы можете активировать зоны снеготаяния, когда метеосводка требует ледяных осадков, или просто подождать, пока микропроцессор выполнит свою работу.

Для системы снеготаяния проектировщик указывает трубы, встроенные в наружные плиты или плиты гаража.Проектировщик должен учитывать влияние местных погодных условий, изоляции, расстояния между трубами, диаметра трубы и длины контура. Радиационные трубы из PEX (сшитого полиэтилена) или синтетического каучука EPDM должны иметь не менее двух дюймов бетона поверх трубы. Обычно в строительных нормах для этого предусмотрены точные размеры.

Снегоплавление имеет ряд преимуществ. Обледеневшие поверхности больше не вызывают беспокойства и не требуют обслуживания. Затраты на техническое обслуживание объекта снижаются, поскольку не требуются химикаты для плавления льда. Эти химические вещества убивают ландшафт, улучшают очистку здания, поскольку они отслеживаются внутри, и могут разрушать бетон и асфальт. Затраты на техническое обслуживание резко падают.

А при сегодняшнем сутяжническом обществе таяние снега не стоит денег; они спасают! Стоимость системы с лихвой окупается одним предотвращенным судебным иском.

Водяные системы
Водяные (на водной основе) системы теплого пола используются на больших площадях или во всем доме или здании. Как правило, излучатель с горячей водой лучше всего подходит для помещений площадью 500 квадратных футов и более или там, где горячая вода уже используется в качестве источника тепла.Гидравлические трубки могут быть встроены в бетонные плиты, в тонкие плиты поверх каркасных полов, скреплены скобами между балками пола или установлены поверх чернового пола.

«Современные водяные системы лучистого отопления используют конструкцию с замкнутым контуром, — говорит Тим ​​Доран, менеджер по техническому проектированию, Wirsbo. Вода нагревается источником тепла — обычно бойлером или водонагревателем — и затем циркулирует по трубам во все помещения здания или наружу. Затем тепло доставляется в каждую зону по требованию термостата.«В системе с замкнутым контуром вода постоянно находится в трубопроводе, поэтому она не смешивается с бытовой водой. После того, как она нагрета, а затем циркулирует по излучающей системе, та же самая вода возвращается к источнику тепла, чтобы снова нагреться и снова циркулировать».

Водяной теплый пол работает при низком давлении (обычно ниже 20 фунтов на квадратный дюйм) с температурой часто в диапазоне от 90 до 150°F.

Трубка PEX — отличный продукт для лучистого тепла и снеготаяния. Необходимо позаботиться о том, чтобы защитить его от прокола, раздавливания или воздействия солнечных лучей на рабочем месте.Еще одним лучшим кандидатом является «Onix» от Watts Radiant, прочная трубка из EPDM, которая более устойчива к небрежному обращению на рабочем месте и ультрафиолетовому излучению.

Система представляет собой сумму ее частей
Специальные распределительные устройства, называемые коллекторами, направляют нагретую жидкость в несколько контуров труб излучающего пола. Коллекторы обычно располагаются близко к отапливаемой зоне, хотя их можно установить и в механическом помещении. Каждый набор коллекторов включает в себя подающий (горячий) и возвратный (более холодный) коллекторы.Коллекторы обычно включают балансировочные клапаны для управления потоком нагретой воды в каждый контур или петлю. Контуры представляют собой петли из труб PEX или EPDM, которые начинаются на подающем коллекторе и заканчиваются на обратном коллекторе. Комбинация коллекторов и контуров нагревает определенную область, называемую зоной. Зона может состоять из одной комнаты или нескольких.

Одним из наиболее интересных продуктов для водяных радиаторов является высокотехнологичная замковая подложка Bekotec производства Schluter. Панели из пенополистирола с шипами укладываются непосредственно на несущую основу для изоляции трещин и звука, а также для теплоизоляции. Излучающая тепловая трубка помещается между геометрическим рисунком «шпилек», которые возвышаются на нижнем уровне.

Электрические системы являются еще одним вариантом
Электрические системы могут быть лучшим выбором для небольших помещений, таких как главная ванная комната. Конечно, если электроэнергия доступна в местном масштабе, ее можно использовать для обогрева или обогрева пола всего дома или предприятия. SunTouch является ведущим поставщиком систем матов для внутреннего использования.

Delta-Therm продает тяжелые электрические кабели, хорошо подходящие для использования вне помещений.Для плит, лестниц и пандусов тросы снеготаяния изготовлены из неорганических материалов, поэтому они не изнашиваются со временем. Кабельные сборки укладываются в виде змеевика и крепятся к армирующей сетке перед заливкой бетона или асфальта. Поскольку кабели имеют постоянную мощность, возможность регулировать теплоотдачу на квадратный фут достигается за счет расстояния между кабелями, обычно на расстоянии от 6 до 9 дюймов.

С чего начать?
Всегда лучше привлечь профессионального установщика, который знает и имеет опыт работы с лучистым теплом, предпочтительно член ассоциации Radiant Panel Association.Затем вы можете с уверенностью выбрать, в какой степени вы будете вовлечены в процесс.

Также проверьте сайты производителей, перечисленных в конце этой статьи. Опросите нескольких профессиональных установщиков: обязательно спросите, принадлежат ли они к RPA. Также посетите один из лучших сайтов в отрасли. На этом сайте есть средство поиска подрядчиков, которое поможет вам найти лучшую фирму.

Есть еще вопросы по вашему проекту?

часто задаваемых вопросов | Сантач

Об утеплении полов

  1. Что делает пол теплым?
  2. Куда большинство людей кладут полы SunTouch?
  3. Ослабляет или укрепляет пол коврик SunTouch?
  4. Эффективен ли электрический подогрев пола SunTouch?
  5. В моей ванной комнате есть отопление; нужен ли теплый пол?
  6. Есть ли преимущества у «низковольтной» электрической системы лучистого отопления?
  7. Какое напряжение необходимо для пола SunTouch?
  8. Работает ли 120 В переменного тока лучше, чем 240 В переменного тока?
  9. Какая гарантия на продукты SunTouch?

1.

Что делает пол теплым? №

Синие нагревательные элементы оранжевого цвета мата SunTouch и кабеля WarmWire® нагреваются и передают тепло полу. Пол, в свою очередь, передает тепло остальной части помещения. SunTouch UnderFloor™ делает это с тепло-голубой алюминиевой поверхностью, подвешенной между балками пола.

2. Куда большинство людей кладут полы SunTouch?

Наиболее распространены ванные комнаты, за ними следуют кухни и прихожие. Грязи также отличное место для теплого пола.WarmWire отлично работает на больших площадях, таких как подвалы или большие комнаты.

3. Ослабляет или укрепляет ли коврик SunTouch мой пол?

Коврики SunTouch

были протестированы Советом по плитке Северной Америки (TCNA) в соответствии со стандартом ASTM C 627, официально известным как «Стандартный метод испытаний для оценки систем укладки керамической напольной плитки с использованием напольного тестера типа Робинсона». Он проверяет на прогиб при возрастающих весовых нагрузках на деревянный каркасный пол или пол из бетонной плиты. Коврики SunTouch прошли эти испытания для ТЯЖЕЛЫХ классификаций, таких как торговые центры и коммерческие помещения.Коврики SunTouch, по-видимому, повышают прочность на разрыв сэндвича из плитки и строительного раствора. В случае сомнений следуйте спецификациям TCNA и ANSI (Американский национальный институт стандартов).

4. Эффективен ли электрический подогрев пола SunTouch?

Лучистые полы обогревают людей и предметы напрямую, не перегревая воздух. Электрический радиант преобразует почти всю свою энергию в пригодную для использования форму. Вы можете установить домашний термостат на более низкую температуру и при этом чувствовать себя комфортно. Используйте программируемый термостат SunStat, и система автоматически установит более низкую температуру, когда помещения не используются.Утепляйте под полом или под системой отопления и поверх бетонной плиты, чтобы система реагировала быстрее и потребляла меньше энергии.

5. В моей ванной комнате есть отопление; нужен ли теплый пол?

Даже когда ванные комнаты отапливаются принудительным воздухом или плинтусом, плиточные полы в них остаются холодными. Представьте, что вы начинаете день с того, что выходите из душа на теплый и уютный кафельный пол!

6. Есть ли преимущества у «низковольтной» электрической системы лучистого отопления?

№SunTouch и конкуренты отдают на пол примерно одинаковое количество энергии. Они могут использовать меньшее напряжение, но требуют более высокой силы тока, чтобы иметь возможность генерировать ту же мощность (отдачу тепла). Однако SunTouch использует сетевое напряжение и меньшую силу тока для обеспечения необходимой мощности. Это позволяет установить более крупную систему SunTouch с выключателем меньшего размера. В низковольтных системах используются шумные, горячие трансформаторы, которые трудно скрыть как визуально, так и акустически. Все ванные комнаты в Северной Америке имеют доступ к источнику питания 120 вольт (В переменного тока) и в соответствии с кодом должны быть установлены системы SunTouch с защитой GFCI.GFCI обнаруживает замыкания на землю и при необходимости отключает энергию от системы отопления в течение миллисекунд.

7. Какое напряжение необходимо для моего пола SunTouch?

SunTouch рассчитан на 120 В переменного тока или 240 В переменного тока (для обогрева больших площадей).

8. Работает ли 120 В переменного тока лучше, чем 240 В переменного тока?

Обе системы имеют одинаковую эффективность. Лучший вариант — посмотреть, какая мощность доступна для вашей установки. 240 В переменного тока более распространены за пределами США и в коммерческих целях.Термостат SunStat может контролировать до 150 квадратных футов обогреваемого пола при 120 В переменного тока или 300 квадратных футов при 240 В переменного тока.

9. Какая гарантия на продукты SunTouch?

На нагревательные элементы SunTouch

распространяется ограниченная гарантия замены изделия сроком на двадцать пять (25 лет). SunTouch будет иметь ограниченную гарантию сроком от одного до трех лет в зависимости от приобретенной модели SunStat. Гарантия SunTouch может быть передана новому домовладельцу, в отличие от большинства других компаний, занимающихся лучистым отоплением. Гарантии SunTouch распространяются на продукт, а не только на первоначального владельца.

Планирование этажа

  1. Вы производите разные продукты, так какой из них лучше всего подходит для моего применения?
  2. В частности, чем WarmWire отличается от матов SunTouch?
  3. Какое минимальное/максимальное расстояние между проводами для WarmWire?
  4. Сколько ковриков SunTouch или WarmWire мне нужно?
  5. Увеличит ли система SunTouch высоту пола? Если да, то насколько?
  6. Сколько еще тонкого слоя мне понадобится для пола SunTouch?
  7. Какие напольные покрытия можно положить на мой новый теплый пол?
  8. Имеются ли напольные покрытия, которые плохо работают на излучающем полу?
  9. Нужно ли укладывать изоляцию под пол SunTouch?
  10. Я устанавливаю SunTouch на бетонную плиту.Должен ли я добавить изоляционный барьер?
  11. Можно ли установить подогрев пола SunTouch в душевой?
  12. Вы рекомендуете элемент управления для управления моим теплым полом?
  13. Какую нагрузку может выдержать SunStat?
  14. Где хорошее место для управления?
  15. Могу ли я купить напрямую у производителя?

1.

Вы производите разные продукты, так какой из них лучше всего подходит для моего применения? Коврики SunTouch

прекрасно работают в тонком или самовыравнивающемся растворе на каркасных полах или плитах.Обычно коврики SunTouch лучше всего подходят для помещений, где требуется менее 150 квадратных футов отапливаемой площади с прямыми углами. Они обычно покрыты плиткой и используются в ванных комнатах и ​​кухнях. Проволока WarmWire с покрытием делает то же самое, но стоит дешевле, крепится с помощью лямок и может использоваться в душе. (Примечание: более старые версии WarmWire без покрытия не предназначены для использования в душе.) Помещения, требующие более 150 квадратных футов отапливаемой площади, и/или помещения с углами или арками хороши для WarmWire, который легко принимает необычные формы.Если ваш пол холодный и у вас есть доступ снизу через подполье или недостроенный подвал, вы можете установить маты SunTouch UnderFloor между лагами пола, чтобы согреть кафельный, каменный или деревянный пол наверху.

2. Чем, в частности, WarmWire отличается от матов SunTouch?

Custom TapeMat® — это быстрый вариант для электрического обогрева пола. Коврик заказывается точно под желаемый план этажа. Индивидуальные коврики TapeMats изготавливаются с учетом изгибов, углов и вырезов в соответствии с требованиями дизайна помещения.

Standard TapeMats быстрее устанавливаются в прямоугольных пространствах. Все предустановлено для вас. Коврики добавляют к тонкосхватываемому раствору армирующее волокно, что делает пол более прочным. Нагревательные элементы вплетены на заводе в полиэфирный мат с покрытием с оптимальным интервалом 3 дюйма и выходной мощностью 12 Вт на квадратный фут.

WarmWire стоит меньше на квадратный фут, чем нагревательные маты, и установка хорошо подходит для помещений необычной формы. По этой причине WarmWire более популярен в больших помещениях или комнатах с углами, изгибами, укромными уголками или тесными пространствами, которые не подходят для матов. Вы можете отрегулировать расстояние между проводами WarmWire в соответствии с потерями тепла из помещения.

3. Какое минимальное/максимальное расстояние между проводами для WarmWire?

Лента WarmWire может удерживать нагревательные элементы с шагом 2,5, 3 или 3,5 дюйма. Расстояние 2,5 дюйма рекомендуется для помещений с высокими потерями тепла и бетонных плит. Если возможно, используйте изоляцию под полом. 3-дюймовый интервал является наиболее распространенным расстоянием для ванн, кухонь, жилых комнат и подвалов с умеренными потерями тепла. 3,5-дюймовый интервал лучше всего подходит для помещений с низкими потерями тепла, коридоров или больших площадей, отапливаемых тепловыми каналами.Никогда не используйте расстояние менее 2,5 дюймов или более 3,5 дюймов для WarmWire.

4. Сколько ковриков SunTouch или WarmWire мне нужно?

Используйте новый калькулятор продукции SunTouch (калькулятор WarmWire / TapeMat Calculator). Для многих проектов достаточно одного мата, но в проекте можно использовать несколько матов, подключенных параллельно, для обогрева больших площадей с ограничением нагрузки 15 ампер на один элемент управления.

Это основной расчет:

1. Рассчитайте общую площадь комнат от стены до стены.Вычтите площадь всех встроенных помещений (таких как ванна, туалет и шкафы).

(Общая площадь – встроенные помещения) = (___ — ___ ) = ___ кв. футов

2. Умножить на 0,90. Округлите в меньшую сторону до ближайших 5 кв. футов. Это отапливаемая площадь.

_____ x 0,090 = _____ кв. футов отапливаемой площади

3. Исходя из площади отапливаемой площади, выберите соответствующий мат(ы) или WarmWire из каталога продукции.

5. Увеличит ли система SunTouch высоту пола? Если да, то насколько?

В зависимости от способа установки ожидается увеличение высоты пола на 1/8–3/8 дюйма.Вот три примера:

Большинство установщиков используют зубчатый шпатель от ¼ до 3/8 дюйма для нанесения жидкого раствора. При тонком укладывании и укладке плитки непосредственно над нагревательными элементами учитывайте увеличение высоты на 1/8–1/4 дюйма.

Если вы сначала наносите тонкий слой на систему отопления, дайте ему высохнуть, а затем разбавляйте плитку. Рассчитывайте на добавленную толщину от ¼ до 3/8 дюйма.

Или вы можете нанести самонивелирующийся слой толщиной от ¼ до 3/8 дюйма, чтобы покрыть нагревательные элементы, а затем покрыть готовым напольным покрытием, таким как ламинат.

Если установить SunTouch UnderFloor между лагами пола, итоговая высота пола не изменится.

6. Сколько еще тонкого слоя мне понадобится для пола SunTouch?

Безопасная оценка предполагает использование на 60 % больше материала, чем обычно требуется для холодного пола.

7. Какие напольные покрытия можно положить на мой новый теплый пол?

Если вы встроите нагревательные элементы в строительный раствор или установите SunTouch Underfloor, вы сможете использовать множество видов напольных покрытий.Самыми популярными теплыми полами являются плитка и камень. Если вы покроете нагревательные элементы самонивелирующейся пленкой, вы сможете укладывать ламинат, плавающий или приклеиваемый паркет.

8. Имеются ли напольные покрытия, которые плохо подходят для теплого пола?

Полы, прибитые гвоздями, не подходят по понятным причинам. Виниловое напольное покрытие может деформироваться и обесцвечиваться поверх нагревательных элементов. Подушка и ковер изолируют ваш сияющий пол, так что вы можете быть разочарованы его характеристиками.Резиновые и пробковые полы также обладают более высокими изоляционными свойствами, поэтому вам может не понравиться тепло. Уточните у производителя бамбукового (разновидность травы) пола, чтобы убедиться, что он рассчитан на повышенные температуры. Хотя температура на поверхности теплого пола не должна превышать 85°F, температура в нижней части готового пола может составлять от 90 до 110°F.

9. Нужно ли утеплять пол SunTouch?

Изоляция

уменьшит потери тепла и улучшит время отклика во время прогрева.Если вы можете разместить его под каркасом пола или под тонкой панелью (в соответствии с рекомендациями Североамериканского совета по плитке), изоляция будет хорошей идеей. Есть ряд продуктов, предназначенных для работы под тонкими полами. Обратитесь к местному дистрибьютору напольных покрытий или дилеру. В случае с SunTouch UnderFloor необходима теплоизоляция под матом между балками.

10. Я устанавливаю SunTouch на бетонную плиту. Должен ли я добавить изоляционный барьер?

Изоляция

значительно повышает производительность и эффективность систем обогрева пола.

11. Можно ли установить подогрев пола SunTouch в душевой?

Да. И коврики SunTouch, и WarmWire внесены в список UL для установки в специальном душевом полу или скамье. Дополнительные инструкции см. в руководстве по установке SunTouch TapeMat, в руководстве по установке Custom TapeMat или в руководстве по установке WarmWire.

12. Рекомендуете ли вы элемент управления для управления моим теплым полом?

Да. Элемент управления SunTouch SunStat имеет защиту GFCI и датчик пола для установки температуры пола.Он имеет удобный переключатель включения/выключения системы, а некоторые модели имеют программируемые функции для автоматического включения и выключения системы в соответствии с введенным расписанием.

13. Какую нагрузку может выдержать SunStat?

SunTouch SunStats — это термостаты с двойным напряжением (120 В переменного тока и 240 В переменного тока), рассчитанные на рабочий ток до 15 А. Они могут обрабатывать до 150 квадратных футов отапливаемой площади при 120 В переменного тока (15 ампер) или 300 квадратных футов при 240 В переменного тока (15 ампер). Для больших площадей, которым требуется один элемент управления, просто добавьте реле SunStat для еще 15 ампер обогреваемой площади.

14. Где лучше всего разместить элемент управления?

Поместите контроль над (или рядом) местом, где ваши силовые кабели отрываются от пола. Поместите его в очень глубокую распределительную коробку, внесенную в список UL, на высоте от 54 до 60 дюймов от пола или на высоте, предусмотренной вашими местными строительными нормами. Выберите стену, которая не находится под прямыми солнечными лучами, или внешнюю стену.

15. Могу ли я купить напрямую у производителя?

Нет, и это не потому, что мы не ценим ваш бизнес. Местные дистрибьюторы и дилеры предлагают реальную ценность в вашем регионе. Их опыт, здравый смысл, выбор инвентаря и сопутствующие товары сделают ваш проект намного проще.

Установка пола

  1. Можно ли установить SunTouch непосредственно на фанеру?
  2. Какой тип удлинителя/выравнивателя следует использовать при установке систем SunTouch?
  3. Могу ли я обрезать коврик, чтобы он подходил для моего помещения?
  4. У меня в ванной необычное место. Как коврик может покрыть эту область?
  5. Могу ли я отрезать нагревательный элемент, если его слишком много?
  6. Что делать, если на работе слишком много нагревательного элемента?
  7. Можно ли укоротить экранированный провод питания? Можно ли укоротить провод датчика?
  8. Если у меня остались нагревательные элементы, могу ли я их вырезать или оставить в стене?
  9. Провод питания немного толще коврика.Как мне это установить?
  10. Что такое LoudMouth™ и нужен ли он мне?
  11. Почему я должен использовать и омметр (мультиметр), и LoudMouth?
  12. Я проверяю уровни сопротивления с помощью цифрового омметра (мультиметра) и получаю «OL» (разомкнутая линия) или I (бесконечное значение), или нет значения между проводом заземления силового кабеля и каждым из других проводов. Это нормально?
  13. Если я порежу или повредю нагревательный элемент, можно ли его отремонтировать?
  14. Как не повредить нагревательные элементы?
  15. Что такое CableTrowel?
  16. Нужен ли мне GFCI в монтажной коробке для подачи питания на систему SunTouch?
  17. Я забыл установить датчик.Что я могу сделать?
  18. У меня есть коврик SunTouch, но я не могу найти датчик управления.
  19. Как прикрепить ремешок WarmWire к плите?
  20. Как изолировать существующую плиту перед установкой SunTouch?
  21. Можно ли использовать полимерный песок для заполнения швов между брусчаткой, установленной над системой SunTouch ProMelt™?

1. Можно ли установить SunTouch прямо на фанеру?

Да, SunTouch можно устанавливать непосредственно на фанеру, если она покрыта раствором толщиной не менее 3/8 дюйма.Рекомендуется покрыть фанеру грунтовкой, совместимой с вашей маркой модифицированного полимером раствора. Если вы укладываете пол из тонкой плитки на фанеру, подумайте о том, чтобы сначала положить слой цементной подложки. Затем прикрепите SunTouch к подложке и покройте ее раствором, модифицированным латексом или полимером, а затем покройте плиткой или каменным полом. Во всех случаях укладывайте кафельные полы в соответствии с рекомендациями Североамериканского совета по плитке.

2. Какой тип удлинителя/выравнивателя следует использовать при установке систем SunTouch?

Используйте модифицированный латексом или полимером раствор с тонким отверждением и наносите его зубчатым шпателем 3/8 дюйма.Вы также можете покрыть нагревательные элементы самовыравнивающейся смесью, которую вы смешиваете на стройплощадке. Держитесь подальше от предварительно смешанных растворов, клеев и быстросхватывающихся самовыравнивающихся смесей.

3. Могу ли я обрезать коврик, чтобы он подходил для моего помещения?

Да. Раскатывайте коврик, пока не дойдете до препятствия. Разрежьте оранжевое плетение и переверните коврик, чтобы покрыть следующую часть пола. Повторяйте, пока не покроете область, которую хотите согреть. Никогда не устанавливайте коврик на себя и ни при каких обстоятельствах не обрезайте синий нагревательный элемент.

4. В моей ванной есть необычное место. Как коврик может покрыть эту область?

Вы можете придать коврику форму, вытащить нагревательный элемент и приклеить его к полу, чтобы заполнить небольшие участки.

5. Могу ли я отрезать нагревательный элемент, если его слишком много?

Нет, это испортит коврик. Каждый кабель изготавливается с определенным значением сопротивления (Ом), поэтому длину менять нельзя.

6. Что делать, если на работе слишком много нагревательного элемента?

Если вы обнаружите, что у вас слишком много нагревательного элемента, вы всегда можете использовать часть лишнего рядом с туалетом или другими местами, которые вы планировали оставить без обогрева.Вы можете расположить незакрепленные нагревательные элементы на расстоянии 2,5 дюймов друг от друга, но держитесь подальше от кольца унитаза. Если ваш коврик слишком велик для проекта, не сворачивайте его в стену; это может привести к опасному перегреву. В этом случае верните коврик на тот, который идеально подходит для вашего проекта.

7. Можно ли укоротить экранированный кабель питания? Можно ли укоротить провод датчика?

Да на оба вопроса. После того, как вы протянули экранированный кабель питания и белый провод датчика к блоку управления в стене, у вас, вероятно, останется немного.Вы можете отрезать лишнее и подключиться к SunStat. Никогда не обрезайте провода нагревательного элемента или датчик датчика (колба на конце провода).

8. Если у меня остались нагревательные элементы, могу ли я их вырезать или оставить в стене?

Нет, не режьте их и никогда не оставляйте в стене. Никогда не разрезайте нагревательные элементы. Всегда заливайте коврик и нагревательные элементы WarmWire, включая заводское соединение, соединяющее нагревательные элементы с силовыми кабелями, в строительный раствор в полу. Никогда не вставляйте в стену нагревательные элементы или заводские соединения.

9. Шнур питания немного толще коврика. Как мне это установить?

Силовые кабели, включая заводскую муфту к нагревательным элементам, крепятся к полу. В стену и до распределительной коробки идут только экранированные силовые провода. Вы можете использовать фрезер или долото, чтобы сделать канавку в полу для проводов питания и заводского соединения, если это необходимо, а затем приклеить заводское соединение кабеля питания горячим клеем в канавке.

10. Что такое LoudMouth™ и нужен ли он мне?

LoudMouth контролирует ваши нагревательные элементы во время установки. Если они повреждены, загорается свет и звучит сигнал тревоги, чтобы вы могли остановить работу и принять меры для устранения проблемы. LoudMouth может одновременно контролировать три набора нагревательных элементов, и он должен оставаться включенным до тех пор, пока нагревательные элементы находятся на рабочей площадке. LoudMouth стоит своих денег.

11. Почему я должен использовать и омметр (мультиметр), и LoudMouth?

Они хорошо работают вместе.Омметр показывает, что сопротивление (Ом) соответствует заводским спецификациям, а LoudMouth подает сигнал тревоги, если вы повредите провод во время установки. Омметр также покажет изменение сопротивления при обрыве провода, но не подаст звуковой сигнал. Мы советуем использовать оба устройства при укладке теплого пола.

12. Я проверяю уровни сопротивления с помощью цифрового омметра (мультиметра) и получаю «OL» (незамкнутая линия) или I (бесконечное значение), или нет значения между заземляющим проводом моего кабеля питания и каждым другим проводом. провода.Это нормально?

Да. Если между проводом с зеленой меткой (заземление) и проводами нагрузки измеряется какое-либо сопротивление, это указывает на короткое замыкание, означающее повреждение нагревательных элементов. Имейте в виду, что мультиметры с автоматическим выбором диапазона считывают ваше тело как электрическую цепь, если вы коснетесь пальцами обоих кончиков щупов.

13. Если я порежу или повредю нагревательный элемент, можно ли его отремонтировать?

Ни в коем случае не разрезайте синий нагревательный элемент. Если вы повредите его во время установки, вы можете позвонить по бесплатному номеру 1-888-432-8932 и приобрести комплект для ремонта нагревательного провода.Комплект должен быть установлен лицензированным электриком.

14. Как не повредить нагревательные элементы?

Соблюдайте особую осторожность при нанесении раствора на поверхность SunTouch. Накрывайте SunTouch картоном, когда он подвергается воздействию, чтобы свести к минимуму повреждения от движения на рабочей площадке. При нанесении раствора мы рекомендуем вам использовать пластиковую затирочную машину SunTouch CableTrowel™.

15. Что такое CableTrowel?

CableTrowel — это легкое, прочное лезвие с зазубринами, которое наносит 3/8-дюймовый слой строительного раствора на нагревательные элементы.Монтажникам нравится его вес и то, что он легко моется. Самое главное, он не повреждает нагревательные элементы, как это могут сделать острые металлические мастерки.

16. Нужен ли мне GFCI в монтажной коробке для питания системы SunTouch?

УЗО не следует использовать, поскольку наши термостаты имеют встроенное УЗО. Этот очень чувствительный GFCI может обнаружить другой GFCI в цепи, вызывая то, что мы называем ложным срабатыванием.

17. Я забыл установить датчик. Что я могу сделать?

Вы можете разбить и аккуратно удалить одну плитку прямо под местом управления SunStat, а затем аккуратно выдолбить место для датчика.Или вы можете осторожно удалить раствор между двумя плитками, а затем установить провод датчика и зонд в зазор и заново залить раствором шов. Не разрезайте нагревательные элементы зубилом и не устанавливайте зонд прямо на нагревательные элементы. Попробуйте найти зонд между ними.

Или вы можете осторожно просверлить небольшой карман в нижней части деревянного пола под отапливаемой зоной и запечатать зонд датчика в этом кармане.

Вы также можете переключиться на встроенный датчик температуры воздуха в SunStat, изменив параметры на режим «Датчик воздуха» или режим «Регулятора» по времени.Это работает, но менее точно, чем при использовании датчика пола. Обратите внимание, что датчик по-прежнему должен быть подключен к задней панели управления SunStat, чтобы воздушный режим работал правильно.

18. У меня есть коврик SunTouch, но я не могу найти датчик управления.

Ваш датчик находится в упаковке термостата SunStat. Это скрученный белый провод.

19. Как прикрепить ремешок WarmWire к плите?

Просверливание отверстий и крепление ремня винтами является утвержденным методом.Если у вас есть задняя панель поверх фанеры, вы можете использовать гвозди или шурупы, чтобы закрепить ремешок. Однако самый быстрый и простой способ — нанести на тыльную сторону ремешка высокопрочный аэрозольный клей. Горячий клей является хорошей альтернативой аэрозольному клею. В комплекты также входит двусторонний скотч (или вы можете приобрести его отдельно). Это хорошо работает, особенно на бетоне.

20. Как изолировать существующую плиту перед установкой SunTouch?

Некоторые типы мембран, препятствующих разрушению или изоляции трещин, обладают минимальными изоляционными свойствами.Прикрепите их к плите, а затем положите сверху коврик WarmWire или SunTouch. По крайней мере, 1/4 дюйма изоляционного материала поможет уменьшить потери тепла в плиту ниже. Более толстый изоляционный материал, как правило, имеет лучшее значение R. Обратитесь к местным дилерам по напольным покрытиям за продуктами, которые подходят для теплых полов.

21. Можно ли использовать полимерный песок для заполнения швов между брусчаткой, установленной над системой SunTouch ProMelt™?

Полимерный песок — хороший вариант для рассмотрения.Некоторые производители полимерного песка заявляют, что дополнительное тепло не повредит их продукту. Тем не менее, всегда полезно проконсультироваться с производителем полимерного песка, который вы рассматриваете, чтобы убедиться, что его продукт можно использовать над электрической системой снеготаяния.

Эксплуатация пола

  1. В вашем руководстве сказано, что я должен подождать 30 дней после установки, чтобы включить мою систему SunTouch. Почему?
  2. Сколько будет стоить эксплуатация моего теплого пола?
  3. При какой температуре следует устанавливать теплый пол?
  4. Что предохраняет мой пол от перегрева?
  5. Долго ли прогревается пол?
  6. Что делает программируемый элемент управления?
  7. Что может пойти не так с продуктами SunTouch?
  8. Какую поддержку вы предоставляете?
  9. Как объяснить соседу мой пол SunTouch?

1.В вашем руководстве сказано, что я должен подождать 30 дней после установки, чтобы включить мою систему SunTouch. Почему?

Раствору требуется 28 дней для полного затвердевания. Если вы включите нагревательные элементы до того, как он затвердеет, плитка сожмется, треснет и выскочит. Обратитесь к инструкции на пакете с кладкой или позвоните производителю.

2. Сколько будет стоить эксплуатация моего теплого пола?

Ваша стоимость будет зависеть от того, сколько часов вы прогреваете свой пол и от стоимости электроэнергии.Калькулятор продукта SunTouch (калькулятор WarmWire / TapeMat Calculator) даст вам оценку, основанную на среднем использовании.

3. При какой температуре следует устанавливать теплый пол?

Используйте свой контроллер, чтобы найти комфортную для вас температуру. Начните с 80 ° F, а затем отрегулируйте до своего уровня комфорта.

4. Что предохраняет мой пол от перегрева?

Элементы управления

SunTouch оснащены датчиками пола и ограничителями высокой температуры, чтобы пол не перегревался.Большинство пользователей не хотели бы, чтобы температура поверхности превышала 85°F. Многие производители деревянных и ламинированных напольных покрытий хотят установить ограничение в 82-84°F. Обратитесь к материалам производителя древесины или ламината, чтобы узнать рекомендуемую максимальную температуру пола.

5. Долго ли прогревается пол?

При холодном пуске системе требуется некоторое время, поскольку ей необходимо прогреть всю массу пола. Наши цифровые элементы управления помогают «сбрасывать» температуру на более низкий уровень, но не отключать ее полностью.Когда помещение будет готово к «комфортной» температуре, регулятор быстро прогреет пол. В среднем это занимает от 20 до 45 минут. Изоляция под системой теплого пола сократит время прогрева.

6. Что делает программируемое управление?

Программируемое управление SunStat позволяет установить 7-дневный график для вашего теплого пола. Как правило, пол нагревается утром и вечером, когда вы пользуетесь помещением. Программируемые элементы управления популярны, потому что они начинают нагреваться до того, как вы входите в комнату, и снижают температуру пола, когда вы уходите.Таким образом, вы всегда чувствуете себя комфортно, но не тратите энергию впустую.

7. Что может пойти не так с продуктами SunTouch?

В руководствах по установке перечислены некоторые факторы, которые могут привести к повреждению продукта перед установкой. Как правило, SunTouch подвергается наибольшей опасности на стройплощадке, где острые инструменты и строительный транспорт могут повредить нагревательный элемент. После того, как напольное покрытие уложено поверх мата SunTouch, ничто не может его повредить.

8.Какую поддержку вы оказываете?

Звоните по бесплатному номеру из США и Канады 1-888-432-8932 с 7:00 до 18:00 по центральному времени с понедельника по пятницу. Наши инженеры и специалисты по обслуживанию клиентов готовы ответить на ваши вопросы. Посмотрите видеоролики по установке, доступные в Интернете, и прочитайте руководство по установке, в котором есть таблица устранения неполадок, если у вас есть какие-либо вопросы.

9. Как мне объяснить соседу мой пол SunTouch?

От Аляски до Флориды люди проводят много времени в ванных комнатах на холодных кафельных полах.SunTouch предлагает простой и недорогой способ начать день с теплых ног.


Ваш опыт SunTouch

У вас есть история или опыт, которым вы хотели бы поделиться в отношении вашего продукта SunTouch?

Отправить свою историю

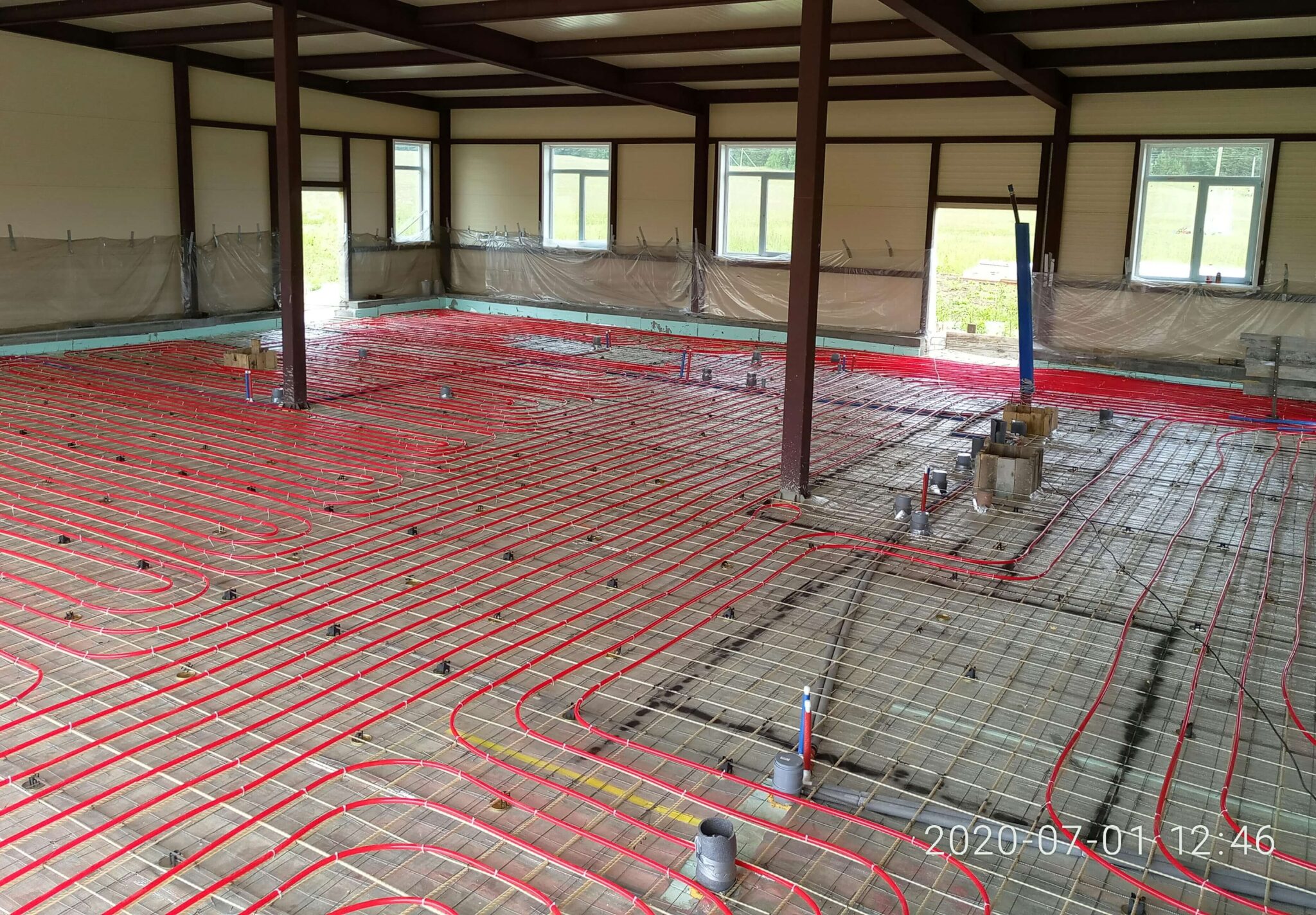

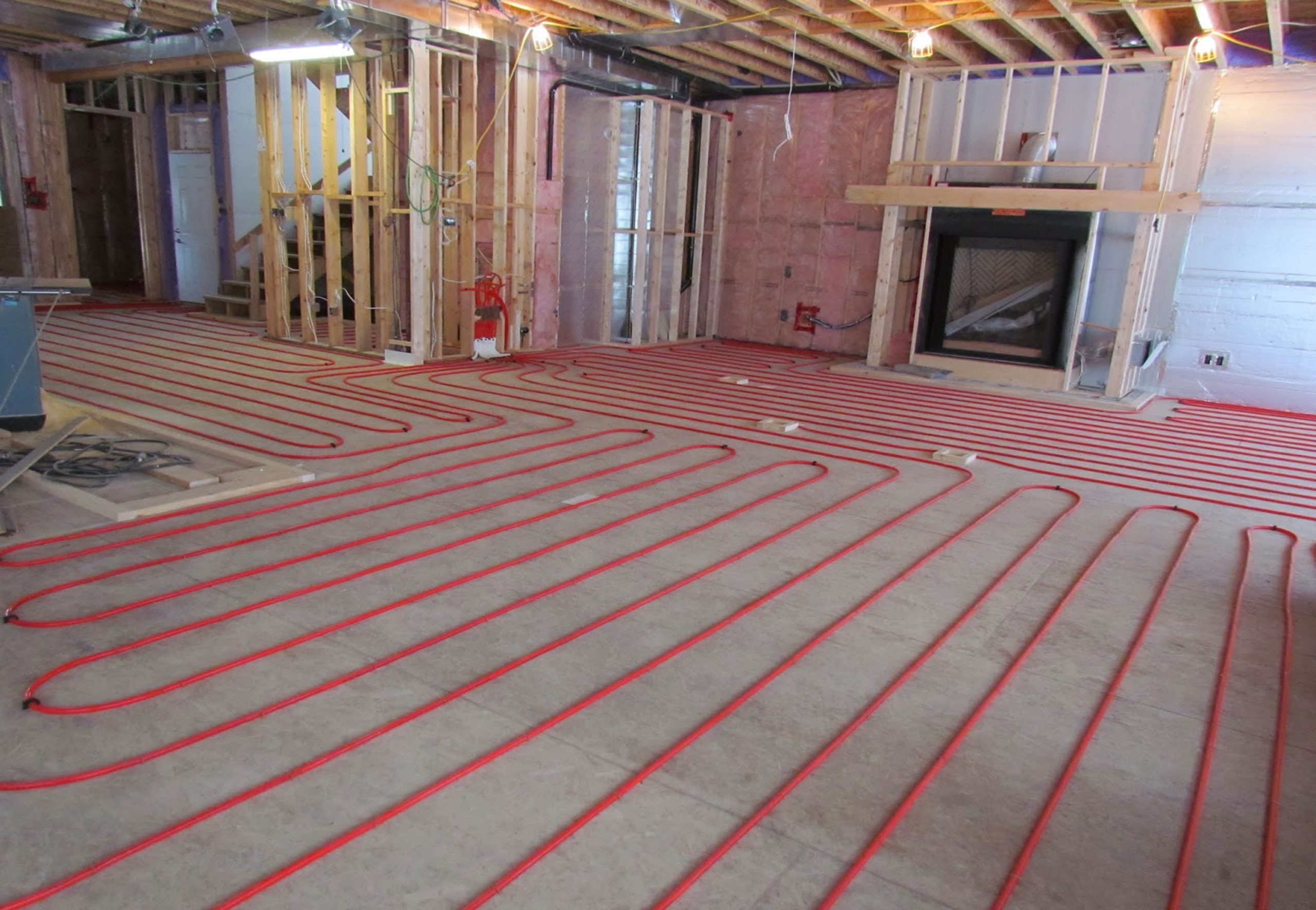

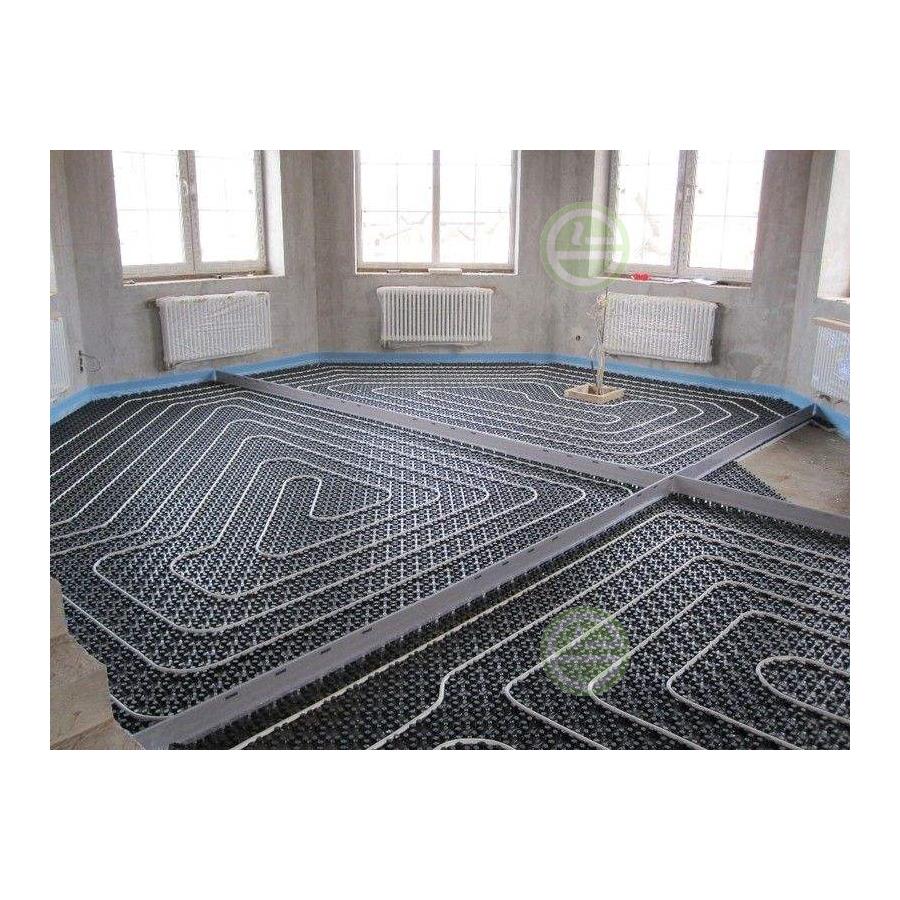

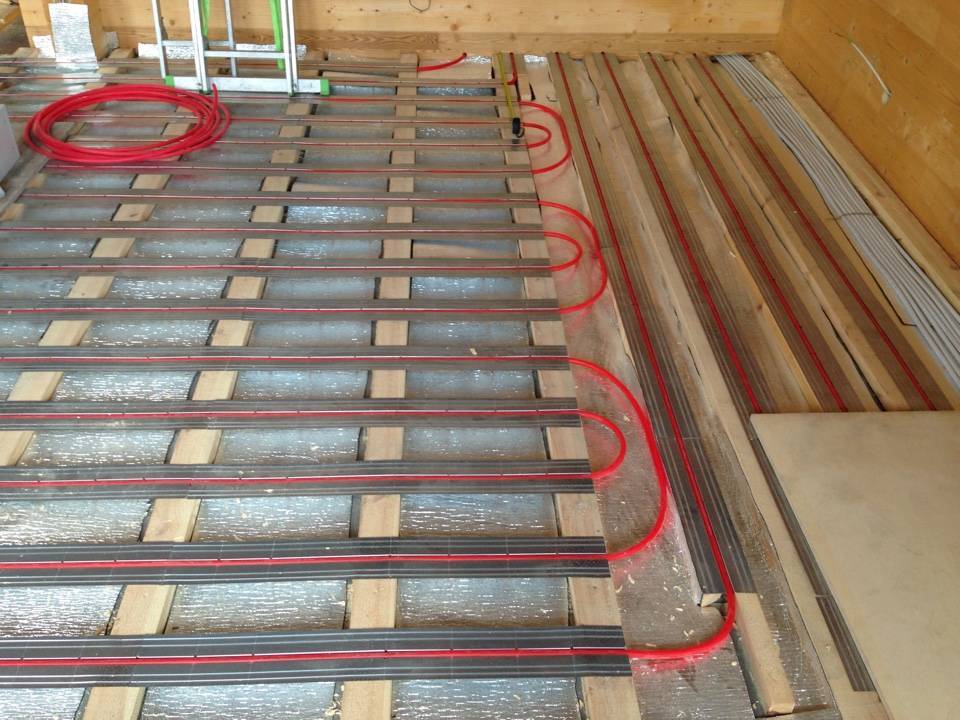

Теплый пол с помощью наружного дровяного котла

Несколько очень частых вопросов, которые мы получаем от наших клиентов:
«Можете ли вы использовать дровяную печь с лучистым теплом?» и «Является ли лучистое отопление пола более эффективным?»

Дровяная печь Лучистое тепло вашей печи — лучший вид тепла, который сохраняет тепло ваших полов! Лучистое тепло пола примерно на 20% эффективнее, и вы можете поддерживать температуру воды намного ниже; сэкономив вам еще больше дров или угля!

Температура воды, протекающей по вашему полу для обогрева пола, никогда не превышает 140°. При более высоких температурах пол потрескается, если у вас бетон, и может деформировать древесину, если будет еще жарче.

Одна из приятных особенностей лучистого теплого пола заключается в том, что оно поддерживает самые теплые нижние 10 футов вашей комнаты. Это исключает попадание тепла к потолку и выход через крышу, где оно в конечном итоге теряется. Это одна из причин большой экономии при использовании теплого пола. это великолепно для комнат с высокими потолками, например, в больших комнатах.

Также очень приятно, что воздух не дует.Это означает, что воздух также не дует и становится теплее.

Водяное тепло означает тепло, распределяемое через воду.

Лучистое тепло – это тепло, передаваемое через пространство от поверхности без переноса воздухом или другими жидкостями. Это похоже на тепло от солнца. Например, вы вышли на прогулку в прохладный день, а потом вдруг пропитаны солнечным теплом! Вот как выглядит лучистое тепло .

Вот как работают водяные теплые полы.Вода циркулирует по специальной трубке, называемой PEX Tubing , , которая проходит под полом. Теплые трубы излучают тепло через ваш пол, делая его очень теплым.


Лучистый теплый пол  более эффективен, поскольку обогревает непосредственно вас. Влажность в помещении также более идеальна. Он постепенно высвобождает лучистой энергии на холодные предметы в комнате.Тепло больше на уровне пола и уменьшается по мере достижения потолка. Это и комфортнее (голове прохладнее, а ногам теплее). Этот тип обогрева не нов. Он восходит к римским временам и до сих пор остается очень популярным способом обогрева в Европе.

Подумайте об установке теплого пола в вашем новом или существующем доме. Преимущества этой превосходной системы отопления включают в себя равномерное тепло, более высокую эффективность, более тихое, чистое, уютное и здоровое отопление!

Если у вас есть существующий дом, вы можете установить в нем радиаторы; либо чугунные радиаторы старого образца, плинтусные обогреватели Hydronic (они выглядят точно так же, как электрические плинтусные обогреватели, за исключением того, что они несут воду и чрезвычайно эффективны), радиаторы нового типа, которые выглядели намного лучше, но опять же, если у вас старый дом, то чугунные радиаторы старого образца могут выглядеть очень хорошо – и, как правило, очень дешевы, если их использовать!

 Новая конструкция, которую мы обычно рекомендуем использовать в напольном покрытии. Это может быть либо на черновом полу, либо под черновым полом, с готовым материалом сверху — будь то керамика для керамогранита, ковер или твердая древесина.

Трубка PEX

Наиболее распространенными трубами, используемыми сегодня, являются герметичные, нетоксичные, высокотемпературные, гибкие трубы, называемые сшитым полиэтиленом или PEX , как он известен в отрасли. Популярные из-за того, что они могут работать как с агрессивными добавками в бетон, так и с водными условиями, не становясь со временем хрупкими, трубы PEX используются в Европе с 1970-х годов и в США с 1980-х годов.Трубки PEX оказались намного более надежными.

Это так называемый двойной ход. Это дает вам больше тепла между балками и лучшее распределение тепла, чем одинарная труба.

Металлические пластины прибиваются к черновому полу и удерживают трубу Pex на месте.

Металлические пластины передают тепло по полу, поэтому у вас нет горячих и холодных полос. Тем не менее, таким образом, вы должны сначала нагреть черный пол, прежде чем тепло может быть передано на пол.

Лучший способ – в новостройках – это просто трубопровод поверх чернового пола. Таким образом, вы нагреваете готовый пол, а не всю древесину в черновом полу.

Это достигается путем размещения на полу поплавков в качестве прокладок для трубы Pex.

Еще лучше использовать готовое изделие, в котором есть канавки для трубы Pex, и на нем уже есть алюминий (и в канавках) для распределения тепла по полу. Лучший продукт, который я нашел, называется Warmboard.Warmboard — это конструкционная излучающая панель толщиной 1-1/8 дюйма, изготовленная из 7-слойной фанеры Douglas Fir и продаваемая в виде полнолицевых листов со шпунтом и канавкой 4 x 8.

Это основа вашего пола. Как только вы положите его на балки или ферму пола, ваш пол готов! это экономит много дополнительной работы. Просто поместите трубу Pex в канавки и положите на нее пол. У вас получится ОЧЕНЬ прочный пол.

Не самый дешевый на рынке, но точно лучший!

SLAB Radiant Floor Heat можно сделать своими руками.

Вы начинаете с слоя гравия, а затем укладываете изоляцию. Это необходимо, чтобы вы нагревали землю. Обычно также требуется в соответствии с большинством строительных норм и правил.

Я предпочитаю продукт TheBarrier. Это лучше, чем панели из жесткого пенопласта — розового или синего цвета — потому что они чрезвычайно гибкие и не трескаются и не ломаются, когда вы ходите по ним. Помните, что вам нужно пройти по нему, чтобы положить провод и привязать к нему трубу Pex, а затем рабочие будут заливать бетон и ходить по нему.

 Изоляция TheBarrier представляет собой гибкую изоляцию, которая поставляется в рулонах и снабжена клейкими полосками для прикрепления к соседнему элементу. Это разработано таким образом, что он образует как барьер для пара, так и барьер для радона за один простой шаг. Если вы используете большие листы пенополистирола, вам придется вернуться назад и наложить на них пластик, необходимый для барьера.

Большинство людей укладывают проволоку 6″ x 6″, которая поставляется в рулонах. Затем вы будете использовать проволочные стяжки, чтобы свободно прикрепить трубу Pex к проводу.Это предотвращает всплывание трубы Pex на поверхность и разрушение вашего нового красивого пола.

Некоторые люди используют арматуру вместо проволоки, что сделает пол еще прочнее. Иногда арматуру поддерживают так, чтобы она не сидела на дне.

Это верхний этаж, а не цокольный этаж. Вот почему бетон такой тонкий, потому что он чрезвычайно тяжелый. Типичная цокольная плита имеет толщину 4 дюйма.

Как видите, провести лучистое тепло к уличной дровяной печи не такая сложная задача, как вы можете себе представить.

Водяное лучистое отопление с дровяной печью, безусловно, является жизнеспособным вариантом для обогрева вашего помещения!

Мы оставляем вас с последним вопросом, который задают нам наши клиенты: «Какой лучший котел для лучистого тепла?»

Ответ на этот вопрос прост. Hyprotherm предлагает лучшие котлы для лучистого отопления!

Если у вас есть другие вопросы об лучистом отоплении с помощью дровяного котла, вы можете связаться с нами по телефону: (800) 780-4302.

12В отопление снаружи | Система теплого пола 12В



ДЛЯ ПАРТНЕРОВ

Система отопления Salmerk — уникальная технология.Экономичность, долговечность и удобство эксплуатации делают систему Salmerk одним из самых экономичных и рациональных решений для обогрева объектов различного специального назначения.

Отопительные системы

Salmerk широко применяются в частном жилищном, промышленном и коммерческом строительстве, сельском хозяйстве, автомобилестроении и других отраслях.

Компания-производитель приглашает к сотрудничеству партнеров в нескольких странах мира:

◦            Дистрибьюторы

◦            Коммерческая сеть

◦            Специализированные сайты электронной коммерции

◦            Строительные и специализированные магазины

◦            Застройщики и строительные компании

◦            Подсобные помещения и строительные модульные здания

◦            Производства колесных и монтажных конструкций

◦            И другие оптовые покупатели



Для специализированных объектов, таких как:

◦            Открытые и закрытые спортивные центры и стадионы

◦            Сельскохозяйственные комплексы, тепличные хозяйства

◦            Теплопроводы

◦            Склады и производственные помещения

◦            Школы, детские сады и т. д.

, а также объектов площадью более 500 м2, Salmerk предлагает проектные решения и подготовку индивидуальных коммерческих предложений с применением отопительной техники Salmerk.

Предложение сделано на основании предоставленной Вами проектной документации.

Пожалуйста, присылайте свои предложения о сотрудничестве на [email protected]

RAK Wärmetechnik — Наружное отопление пола

RAK Wärmetechnik — Наружное отопление пола Рак-ваэрметехник.de требуется ваше согласие на использование сторонних услуг, которые помогают улучшить наш веб-сайт. Вы можете дать свое согласие здесь и отозвать его в любое время в политике конфиденциальности. Открыть политику конфиденциальности Отклонять Позволять

Нагревательный мат ARak TWIN FH B и FH A для наружных площадок, один термистор PTC, 300 Вт/м2

Системы напольного отопления

ARak используются для предотвращения образования льда на ступенях, пешеходных дорожках, террасах, проездах, мостах, пандусах, погрузочных площадках, дорожных покрытиях и т. д.

Риск несчастных случаев сведен к минимуму, поскольку поверхности всегда свободны от снега и льда, а также нет необходимости использовать растекающиеся антиобледенительные средства, которые могут нанести ущерб окружающей среде или зданиям.

Расположение нагревательных элементов близко к поверхности обеспечивает оптимальное энергосберегающее распределение тепла.

Системы напольного отопления ARak обладают следующими превосходными характеристиками:

  • Быстрая и простая установка.Нагревательный кабель пришивается к сетке из стекловолокна через равные промежутки, чтобы обеспечить равномерную теплоотдачу.
  • Нагревательный мат можно адаптировать к любому пространству, разрезав и загнув сетку из стекловолокна.
  • Полностью собранный, с соединительным кабелем термистора PTC длиной 3 м только с одной стороны.
  • Абсолютно не требует обслуживания и износа.
  • Сложная, интеллектуальная технология управления обеспечивает энергосберегающее управление нагревательными матами ARak.
  • Класс защиты II, степень защиты IP X7.
  • Системы напольного отопления ARak производятся в соответствии с общеевропейскими стандартами VDE DIN EN 60335-1, DIN EN 60335-2 и DIN EN 50366.
  • Размеры от 2,0 м² до 18,0 м². Арматурная сетка шириной 1,0 метра.
  • Соединительный кабель также подходит для прокладки в указанных ниже типах полов:

Области применения:

  • ТИП FH B
  • Исполнение для стяжки, бетонной или песчаной подушки.
  • ТИП FH А
  • Версия, специально разработанная для расплавленного асфальта
  • Температура установки: кратковременно 240 ºC.
  • Версия с нагревательным кабелем, 20 Вт/30 Вт на метр
  • Установка непосредственно на грунт или на маты из конструкционной стали

Что такое инфракрасное тепло? Понимание эффективного наружного отопления. Получите факты.

15.

04.2021 21:28

Что на самом деле означают термины «инфракрасное тепло» и «настоящее инфракрасное излучение»?

Многие думают, что только электрические обогреватели патио обеспечивают инфракрасное тепло, а газовые обогреватели — нет.Мы даже читали статьи, в которых ложно утверждается, что газовые обогреватели для патио нагревают только воздух, а электрические обогреватели для патио работают в инфракрасном диапазоне и, следовательно, более эффективны. На самом деле газовые обогреватели тоже инфракрасные.

Когда вы поймете, как обогреватели для патио обеспечивают тепло, вы сможете принять более обоснованное решение о том, какие обогреватели лучше всего подходят для вашей наружной среды.

Что такое инфракрасное тепло?

Инфракрасное тепло также часто называют лучистым теплом.Термин «лучистое тепло» иногда используется для напольных обогревателей и радиаторов, но этот пост не об этом.

С научной точки зрения, инфракрасное тепло распространяется со скоростью света, пока не соприкоснется с объектом. В холодный день, когда солнце выходит из-за облака, вы сразу чувствуете лучистое или инфракрасное тепло. Он чувствует себя хорошо, хотя солнечные лучи преодолели 93 миллиона миль. Температура воздуха не изменилась. То, что вы чувствуете, — это инфракрасное лучистое тепло.

Здесь, на Земле, источниками инфракрасного излучения являются костры, тостеры и обогреватели патио. Инфракрасные лучи обогревателя внутреннего дворика могут распространяться на десять или пятнадцать футов от источника тепла и нагревать такие объекты, как мебель, пол, людей и их одежду. Этот вид тепла касается всего, что находится в поле зрения обогревателя.

Какие виды инфракрасного тепла излучают различные обогреватели для патио?

По сути, все обогреватели для террас излучают инфракрасное тепло.

Электрические обогреватели для патио бывают коротковолнового, среднего и длинноволнового спектра инфракрасных волн.

  • Коротковолновые электрические обогреватели для патио имеют элемент с более высокой температурой и излучают больше света.

  • Длинноволновые электрические обогреватели патио оказались неэффективными на открытом воздухе.

  • Электрические обогреватели для террас средней волны обеспечивают хорошее количество тепла и мягкое теплое свечение.

Газовые обогреватели для патио сжигают газ для нагрева поверхности, которая затем излучает средневолновое инфракрасное излучение.

  • В высокоинтенсивных потолочных газовых обогревателях патио (т.е. SunPak) источник инфракрасного лучистого тепла представляет собой перфорированную керамическую плитку. Светящиеся оранжево-горячие плитки находятся в диапазоне от 1500°F до 1600°F.

  • В трубчатых обогревателях низкой интенсивности горелка на одном конце нагревает длинную металлическую трубку примерно до 1100°F, а металлическая трубка является источником инфракрасного излучения. Пламя не видно и нагреватели не светятся.

  • В вертикальных обогревателях грибовидного типа (например, Patio Comfort) излучающая поверхность представляет собой металлическую сетку излучателя, которая светится оранжевым цветом.

  • В вертикальных нагревателях со стеклянными трубками тепло в основном исходит от пламени, однако инфракрасное излучение уменьшается при прохождении через стеклянную трубку, поскольку стекло является изолятором.

Какие инфракрасные наружные обогреватели более эффективны?

Эффективность инфракрасного излучения обогревателя, наоборот, влияет на количество создаваемого побочного конвекционного тепла. Электрические обогреватели патио более эффективны, когда электричество поступает к обогревателю.(Существует некоторая неэффективность производства и передачи электроэнергии по линиям электропередач.) Газовые обогреватели патио теряют часть эффективности инфракрасного излучения при выделении горячих газов сгорания. В крытом патио не все конвекционное тепло теряется сразу.

Несмотря на большую внутреннюю эффективность электрических обогревателей для патио, стоимость эксплуатации газовых обогревателей для патио при аналогичном количестве инфракрасного лучистого тепла , как правило, составляет долю стоимости эксплуатации электрических обогревателей для патио. Разница в стоимости зависит от региона.Здесь, в районе залива Сан-Франциско, где электроэнергия PG&E очень дорогая, эксплуатация электрического обогревателя патио в четыре-пять раз дороже, чем газового обогревателя патио, производящего такое же количество тепла.

Эта разница в эксплуатационных расходах может не иметь большого значения для домовладельца, который использует небольшое количество обогревателей для патио, небольшое количество часов, небольшое количество раз в год. Однако та же самая разница в эксплуатационных расходах может иметь огромное значение для ресторана, который использует большое количество обогревателей для патио в течение нескольких часов и многих дней в году.

Понимание различий между лучистым теплом, конвекционным теплом и теплом проводимости

Инфракрасное тепловое излучение генерируется всеми газовыми и электрическими обогревателями патио. Этот вид тепла распространяется в пространстве и нагревает объекты, когда лучи соприкасаются с ними. Когда вы носите темную одежду, обогреватели патио согревают вас больше, чем если вы носите светлую одежду.

Конвекционное тепло – это потоки, возникающие при подъеме горячего воздуха и опускании холодного воздуха.Некоторое количество горячего воздуха поднимается от обогревателей патио, поэтому создается некоторое случайное конвекционное тепло, особенно от газовых обогревателей патио. Это дает лишь небольшую пользу в покрытой области и не дает никакой пользы в непокрытой области. Конвекционные потери тепла от ветра могут повлиять на ваш общий комфорт.

Теплопроводность – передача тепла посредством прямого контакта. Прикосновение к холодной поверхности отводит тепло от вашего тела. Вот почему обогреватели патио работают лучше всего для создания теплой и комфортной среды после того, как они проработали достаточно долго, чтобы нагреть столы и стулья, которые будут отводить тепло от вас, когда холодно, и проводить тепло в вас, когда вы нагреты инфракрасными тепловыми волнами от него. обогреватели для террасы.

Если у вас есть какие-либо вопросы или вам нужна помощь в поиске лучших решений для наружного инфракрасного обогрева для вашего помещения, позвоните нам по телефону 707-345-4000.



© 2020 Отопление Alfresco. Все права защищены. Запрещается копировать или использовать без специального разрешения

Разогрейте вещи! Как согреться в холода

Холод идет! Ну, не совсем, но это грядет… и вам нужно подготовиться сейчас, чтобы вы могли продолжать наслаждаться своим открытым жилым пространством осенью и зимой.

Ниже приведены некоторые из наших любимых способов в Trex® Outdoor Furniture™ для создания приятной атмосферы в холодное время года.

Зажжение традиционного камина или ямы для костра

Нам нравится внешний вид традиционного уличного камина с парой кресел-качалок Trex® Outdoor Furniture™ Yacht Club, установленных перед ним. Или место для костра, окруженное разговорным набором Adirondack Cape Cod. (Ознакомьтесь с нашей публикацией о том, как разместить костер здесь.)

Хотя не всегда есть место для камина или костровой чаши, существует множество дополнительных вариантов обогрева, позволяющих продолжать устраивать футбольные матчи на свежем воздухе или праздничные ужины.

Запуск пропанового обогревателя патио

Для обогрева открытых площадок, таких как открытая веранда, патио или терраса, выберите традиционный пропановый обогреватель для улицы. Переносные обогреватели часто поставляются с колесами, поэтому вы можете перемещать их по мере необходимости, и большинство вариантов обогрева на пропане также имеют вариант с природным газом.

Нам нравится AZ Patio Heater, полноразмерный обогреватель, который излучает тепло от 10 до 12 футов в среднем в течение 8-10 часов.

Для небольших площадей AZ Outdoor также предлагает варианты настольных обогревателей для патио.Эта версия из нержавеющей стали идеально подходит для бокового или торцевого стола и использует пропан или бутан для отвода тепла.

Подключите электрический нагреватель

Ищете способ обогреть крытую веранду, застекленную комнату или крытую террасу? Если у вас поблизости есть электрические розетки, пропустите баллон с пропаном и выберите вариант электрического обогрева. Они стильные, доступные по цене и представлены в виде торшеров и настольных моделей.

Этот настольный обогреватель Endless Summer New Orleans подходит для использования внутри и снаружи помещений, нагревает до 115 квадратных футов и прекрасно вписывается в любой интерьер.

Повесить Настенный обогреватель для патио

Настенные обогреватели, идеально подходящие для небольших помещений, таких как терраса или балкон, излучают тепло и занимают очень мало места. В обогревателях используется технология направленного инфракрасного излучения, что означает, что они направляют тепло туда, куда оно должно направляться — на людей и предметы.

Мы рекомендуем Bromic Platinum Smart-Heat 300 Series, который работает на пропане или природном газе и обогревает площадь до 120 квадратных футов.Он использует три горелки для равномерного выделения тепла через керамическую среду и даже выдерживает ветер до 11 миль в час.

В качестве более экономичного варианта нам нравится инфракрасный обогреватель Stiebel Eltron CIR 150-1 0 SunWarmth для наружного применения. Идеально подходящий для гаража, патио, мастерской или крыльца, обогреватель обогревает площадь 150 квадратных футов с помощью инфракрасной лампочки через стандартную розетку на 120 вольт. Эти настенные варианты идеально подходят для добавления мгновенного тепла в помещении и на открытом воздухе. Они обычно используются в коммерческих помещениях, таких как авторемонтные мастерские и внутренние дворики ресторанов, и могут быть установлены под углом, чтобы отводить тепло туда, куда нужно.

Нагрейте пол

Если вы живете в более холодном климате и по-прежнему планируете проводить как можно больше времени на свежем воздухе этой зимой, вы можете рассмотреть возможность добавления отапливаемого внутреннего дворика, который может помочь предотвратить накопление снега и льда. Маты или кабели для обогрева пола, например, от WarmlyYours, могут быть установлены в бетоне, растворе, а также под камнями и брусчаткой. За дополнительной информацией и ценовыми вариантами обращайтесь к своему продавцу или местным специалистам по наружным патио.

Добавить в обивку

Когда ничего не помогает, не обесценивайте тепло хорошего пледа и дополнительной обивки для улицы. Если у вас есть компания, предложите гостям фланелевую, флисовую или кашемировую накидку, чтобы им было удобно. Украсьте скамейки и стулья садовыми подушками и декоративными подушками, а также выберите ковер для улицы, чтобы еще больше согреть пространство.

Добавить комментарий

Ваш адрес email не будет опубликован.
