Технические характеристики стеклопакетов: Технические характеристики стеклопакетов (Таблица)

8 Июл

Содержание

Сравнение характеристик стеклопакетов разных видов. Поможем выбрать!

Если раньше в промежуток между двумя стеклами закладывалась вата, чтобы не только препятствовать сквозняку, но и поглощать лишнюю влагу, то сегодня на смену старым деревянным окнам пришли новые из самых разнообразных материалов – древесины, алюминия или пластика. Стекла по-прежнему остаются основным фактором, влияющим на свойства окна. Однако сегодня на смену обычным стеклам пришли стеклопакеты с целым набором дополнительных опций. Предлагаем изучить описание стеклопакетов и определить, какой из них подойдет именно для окон Вашего жилища.

От чего зависят характеристики стеклопакетов

Технические характеристики различных видов стеклопакетов напрямую зависят от своей конструкции. Стеклопакет состоит из стекла, и не из одного, а, как минимум, из двух. Эти стекла разделены промежутком – камерой, которая может быть заполнена инертным газом или сухим воздухом. Такое строение имеет однокамерный стеклопакет.  Двухкамерный стеклопакет имеет три стекла и две камеры. Теплотехнические характеристики стеклопакетов двухкамерных выше, чем однокамерных. Существуют также трехкамерные стеклопакеты, однако они используются при остеклении домов, расположенных на территориях, характеризующихся крайне морозными зимами.

Для среднерусской полосы оптимальным вариантом будет двухкамерный стеклопакет, который обладает отличными теплотехническими и звукозащитными характеристиками.

Также стеклопакеты могут обладать дополнительными опциями которые значительно повышают эксплуатационные характеристики окна.Так, например, энергосберегающий стеклопакет обладает повышенными показателями по теплосбережению, а мультифункциональный, помимо этого, еще и сохранит прохладу летом, отражая часть солнечной энергии.

Простой алгоритм выбора стеклопакета:


В видео слева рассказывается о том как зависят характеристики стеклопакетов от его конструкции и дополнительных опций, которыми они могут обладать.

Сравнение технических характеристик различных стеклопакетов

Однокамерный Двухкамерный Энерго- сберегающий Мульти- функциональный Шумозащитный Триплекс
Формула стеклопакета
4-16-4 4-10-4-10-4 4-10-4-10-4i 4Mf-10-4-10-4 6-8-4-10-4 4.1.4-8-4-8-4
Коэффициент сопротивления теплопередаче, м2°С/Вт
0,32 0,47 0,64 0,55 0,48 0,54
Звукоизоляция, дБ
24 29 29 29 36 42
Коэффициент направленного пропускания
0,83 0,77 0,68 0,68 0,72 0,69

Описание стеклопакетов различных типов

Сегодня можно не только выбрать одно- или двухкамерный стеклопакет, но и стеклопакет, обладающий дополнительными свойствами.
Стандартная формула 24-милиметрового однокамерного стеклопакета представляет собой два 4-миллиметровых стекла с промежутком между ними в 16 миллиметров. Однако могут использоваться и стекла большей толщины, а промежуток между ними может быть меньше. Так, для двухкамерного 32-миллиметрового стеклопакета характерно наличие трех 4-миллиметровых стекол с 10-миллиметровыми промежутками между ними.

Энергосберегающие стеклопакеты


Энергоэффективные стеклопакеты подразделяются на мультифункциональные и энергосберегающие. Энергосберегающие, как правило, двухкамерные стеклопакеты в качестве одного из стекол имеют низкоэмиссионное стекло со специальным напылением, отражающим тепловые лучи. Напыление может быть как твердым (k-стекло), так и мягким (i-стекло). В этом случае формула стеклопакета, например, с i-стеклом, выглядит так 4-10-4-10-4i (для двухкамерного) или 4-16-4i (для однокамерного).


Мультифункциональные стеклопакеты

Мультифункциональные стеклопакеты имеют технические характеристики, благодаря которым не только помогут сэкономить на обогреве помещения зимой, но и защитят его от перегрева летом, отражая тепло солнечных лучей.

В случае применения мультифункционального стеклопакета в формуле вместо «i» появляется обозначение «MF». Данные стекла, как правило, устанавливаются при остеклении южной или юго-западной сторон дома.

Шумозащитные стеклопакеты
Шумозащитные стеклопакеты – это двухкамерные стеклопакеты, при изготовлении которых используются стекла различной толщины, размещенные на разном расстоянии. Наиболее характерная в данном случае формула 32-милиметрового двухкамерного шумозащитного стеклопакета представляет собой наружное 6-миллиметрове стекло и два 4-миллиметровых. При этом расстояние между 6-ти и 4-х миллиметровыми стеклами будет 8 миллиметров, а между двумя 4-миллиметровыми – 10. Для усиления шумозащитных характеристик такого стеклопакета камеры могут быть заполнены инертным газом. Такие характеристики стеклопакетов делают их идеальными для домов, расположенных в местах с повышенным шумом.
Противоударные стеклопакеты

Противоударные стеклопакеты выдерживают значительные удары, а при существенных повреждениях не образовывают травмоопасных осколков. Такие стеклопакеты устанавливаются в загородных коттеджах, а также на первых и последних этажах многоквартирных домов. В случае если в качестве противоударного стеклопакета использованы стеклопакеты триплекс, характеристики которых описывает формула со значением 3.1.3. или 4.1.4 – это значит, что два стекла по три или четыре миллиметра склеены посредством одномиллиметровой пленки. В случае применения закаленного стекла используется обозначение Зак (или З).

Обратившись в компанию plasokna Вы можете заказать оконные или дверные конструкции с любым из перечисленных стеклопакетов. Связавшись с менеджерами колл-центра телефону 7 (495) 268-07-42 можно получить консультацию и рассчитать стоимость вашего изделия.

Технические характеристики стеклопакетов – Компания-производитель «ИЗОЛЮКС»

По ГОСТ 248-2014 стеклопакеты клееные строительного назначения соответствуют следующим характеристикам и требованиям

Характеристики

По нормам ограничения пороков внешнего вида каждое стекло в стеклопакете должно соот­ветствовать требованиям, указанным в нормативных документах на применяемые виды стекла.

Стеклопакеты должны иметь ровные кромки и целые углы. Щербление края стекла в стекло­пакете, незашлифованные сколы, выступы края стекла, повреждение углов стекла не допускаются.

По согласованию изготовителя с потребителем в договоре устанавливают вид кромки (необрабо­танная или обработанная). Рекомендуется использовать стекло с обработанной кромкой. При примене­нии закаленного или термоупрочненного стекла кромку обрабатывают до его упрочнения.

Внутренние поверхности стекол в стеклопакетах должны быть чистыми, не допускаются загрязнения (следы пальцев рук, герметик, надписи, пыль, ворсинки, масляные пятна и т. д.). Допускают­ся точечные загрязнения, по своим размерам не превышающие допускаемые пороки внешнего вида для исходного стекла, при этом общее количество пороков стекла и загрязнений должно соответствовать требованиям нормативных документов на исходное стекло.

Требования к герметизации стеклопакетов

Каждый герметизирующий слой (первичный и/или вторичный) в стеклопакетах (в т. ч. в мес­тах угловых соединений) должен быть сплошными, без разрывов и нарушений целостности. На границе первого и второго слоев герметизации не должно быть видно дистанционную рамку. Не допускаются наплывы герметика в наружном герметизирующем слое (превышающие допуск на размер стеклопа­кета).

В стеклопакетах допускается выступание первичного (нетвердеющего) герметика (бутила) внутрь камеры стеклопакета не более 2 мм.

В двухкамерных стеклопакетах допускается смещение дистанционных рамок относитель­но друг друга. При этом допуск устанавливается в договоре поставки и не должен быть более 3 мм для стеклопакетов прямоугольной формы и не более 5 мм для стеклопакетов непрямоугольной формы.

Стеклопакеты должны быть герметичными.

Оптические искажения

Оптические искажения стеклопакетов (кроме стеклопакетов, изготовленных с применени­ем узорчатого, армированного или моллированного стекла, стекла с коэффициентом пропускания света менее 30 %) в проходящем свете при наблюдении экрана «кирпичная стена» под углом менее или рав­ным 30° не допускаются.

Допускается по согласованию изготовителя с потребителем устанавливать требования коптическим искажениям стеклопакетов (кроме стеклопакетов, изготовленных с применением узорчатого, арми­рованного или моллированного стекла) в отраженном свете.

На стеклопакетах допускаются радужные полосы (явление интерференции), видимые под углом менее 60° к плоскости стеклопакета.

Точка росы стеклопакетов должна быть не выше минус 45 °С. Для стеклопакетов морозостой­кого исполнения точка росы должна быть не выше минус 55 °С.

Стеклопакеты должны быть долговечными (стойкими к длительным циклическим климати­ческим воздействиям). Долговечность стеклопакетов должна составлять не менее 20 условных лет эксплуатации.

Объем начального заполнения стеклопакета газом должен составлять не менее 90 % объе­ма межстекольного пространства стеклопакета.

Требования к звукоизоляции стеклопакета с учетом конкретных условий эксплуатации уста­навливают при наличии требования потребителя.

Требования по сопротивлению теплопередаче стеклопакета с учетом конкретных условий эксплуатации устанавливают при наличии требования потребителя.

Требования к оптическим характеристикам стеклопакета (коэффициент направленного пропускания света, коэффициент пропускания солнечного излучения и т. д.) с учетом конкретных усло­вий эксплуатации устанавливают при наличии требования потребителя.

Требования к материалам

Материалы и комплектующие детали, применяемые для изготовления стеклопакета, должны соответствовать требованиям настоящего стандарта и нормативным документам на исходные материалы и комплектующие изделия.

Для изготовления дистанционных рамок применяют готовые профили из алюминиевых, стальных нержавеющих сплавов, стеклопластиковые или металлопластиковые профили. Рекомендует­ся изготавливать дистанционные рамки методом гнутья, собранные на линейных соединителях (для обеспечения лучшей герметичности стеклопакета), а также применять рамки с терморазрывом. Коли­чество стыков не регламентируется.

В случае изготовления дистанционной рамки методом сборки из прямолинейных элементов и угол- ков все стыки между элементами рамки должны быть тщательно заполнены нетвердеющим герметиком (бутилом).

Допускается изготавливать дистанционные рамки из других материалов при условии обеспечения выполнения требований к стеклопакетам, установленных в настоящем стандарте, и проверки возмож­ности транспортирования, хранения и эксплуатации стеклопакетов с этими рамками в условиях и конструкциях, предусмотренных настоящим стандартом.

В дистанционных рамках, имеющих перфорированные (дегидрационные) отверстия со стороны межстекольного пространства, размер этих отверстий должен быть меньше диаметра гранул влагопоглотителя.

Допуски на геометрические размеры и отклонения от формы дистанционных рамок должны обес­печивать выполнение требований к размерам, форме и герметичности стеклопакетов.

При изготовлении стеклопакетов в качестве влагопоглотителя применяют синтетический гранулированный цеолит без связующих веществ (молекулярное сито), которым заполняют полости дистанционных рамок. Размеры гранул влагопоглотителя должны быть больше, чем дегидрационные отверстия в дистанционной рамке. При заполнении стеклопакета инертными газами размеры пор во вла- гопоглотителе должны быть менее 0,3 мкм.

Эффективность влагопоглотителя, определенная по методу повышения температуры, должна быть не менее 35 °С. В спорных вопросах производят испытания по определению влагоемкости влаго­поглотителя по методикам, утвержденным в установленном порядке.

Порядок заполнения дистанционных рамок влагопоглотителем и его контроль устанавливают в технологической документации, в зависимости от размеров стеклопакетов и используемых герметиков. При этом заполнение влагопоглотителем должно быть не менее 50 % объема дистанционных рамок.

При применении в стеклопакетах термопластичных рамок и дистанционных лент с внедренным в массу влагопоглотителем, эффективность влагопоглотителя не контролируют.

Для первичного герметизирующего слоя применяют полиизобутиленовые герметики (бутилы) (кроме стеклопакетов для структурного остекления). Для вторичного герметизирующего слоя приме­няют полисульфидные (тиоколовые), полиуретановые или силиконовые герметики. В стеклопакетах для структурного остекления в качестве наружного герметизирующего слоя применяют структурные силико­новые герметики, осуществляющие дополнительные несущие функции.

Применяемые герметики должны соответствовать требованиям ГОСТ 32998.4 по показателям, указанным в ГОСТ 32998.6 для каждого герметизирующего слоя, и иметь адгезионную способность к стеклу и дистанционной рамке и прочность, обеспечивающие требуемые характеристики стеклопакетов в рабочем диапазоне температур. Применяемые герметики должны быть совместимы между собой и с герметиками, применяемыми при установке стеклопакетов в строительные конструкции. Не допускается взаимное проникновение герметиков и химические реакции между ними.

Для изготовления стеклопакетов должны применяться герметики, отвечающие гигиеническим тре­бованиям, установленным в санитарных нормах и правилах, утвержденных в установленном порядке.

Для изготовления стеклопакетов применяют стекла толщиной не менее 3 мм.

При применении стекла с мягким покрытием (не стойким к внешним воздействиям) кромка по всему периметру стекла должна быть очищена от покрытия на 8—10 мм (на ширину герметизирующего слоя). В случае если очищенная от покрытия кромка по периметру стекла не закрывается рамами, то внешний вид согласовывается изготовителем с потребителем на образцах.

Допускается не снимать покрытие по кромке стекла, если это указывается производителем стекла с покрытием.

В случаях, когда в стекпопакетах для наружного остекления применяют неупрочненное стек­ло (в том числе многослойное), его коэффициент поглощения солнечного излучения должен быть не более 50%. Допускается вместо коэффициента поглощения солнечного излучения использовать при проектировании стеклопакетов коэффициент поглощения света стеклом. Для неупрочненного стекла (в том числе многослойного) он должен быть не более 25 %. В случае если один критерий выполняется, а другой нет, то применяется коэффициент поглощения солнечного излучения.

Стекло с более высоким коэффициентом поглощения света (или солнечного излучения) должно быть упрочненным.

Применяемые для изготовления стеклопакетов материалы должны быть проверены на совместимость и морозостойкость в процессе проведения испытания стеклопакетов на долговечность.

Скачать ГОСТ 248-2014

Оптические и теплотехнические характеристики стеклопакетов

Общие технические требования

характеристики и свойства остекления, цены на стеклопакеты

Что влияет на свойства стеклопакета и сколько это стоит:

Каждый лист стекла в стеклопакете создает преграду на пути шума. Образуемая между двумя стеклами камера служит естественным теплоизолятором. При увеличении числа стекол — увеличиваются и изолирующие свойства.

Максимальное количество стекол в стеклопакете ГОСТ не нормирует. Тем не менее, у стеклопакета с большим числом стекол есть свои недостатки.

При увеличении листов стекла — увеличивается вес конструкции и снижается светопропускание окна. Цена, естественно, тоже увеличивается.

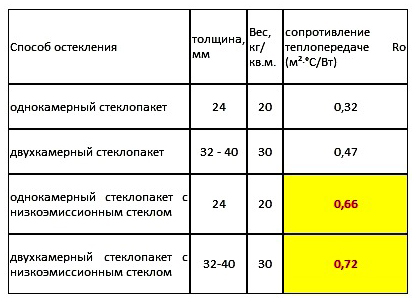

Вес стеклопакета определяется весом его стекол. Однокамерный стандартный стеклопакет (2×4 мм) весит примерно 20 кг/кв.м
Двухкамерный стандартный стеклопакет (3×4мм) весит 30 кг/кв.м. Таким образом легко высчитать вес 1 мм стекла площадью 1 кв. метр — 2,5 кг.

Двухкамерный или трехкамерный стеклопакет

Что лучше 4 стекла или 3 стекла?

Двухкамерный или однокамерный стеклопакет

Что лучше 3 стекла или 2 стекла?

Стекла тоньше 4 мм для жилищного остекления не используются в виду высокой хрупкости. Однако чем меньше вес стеклопакета, тем меньше изнашивается фурнитура и тем исправнее прослужит окно. Подробнее в материале: Лишний вес — причина поломки окна

На что влияет толщина стекла

Чем толще стекло используется в стеклопакете, тем лучше стеклопакет изолирует от шума.

Толщина стекла Вес 1 м2 Звукоизоляция
4 мм 10 кг 28-30дБ
5 мм 12,5 29-31дБ
6 мм 15 кг 30-32дБ
8 мм 20 кг 32дБ

Звукоизоляция

Для звукоизоляции, согласно лабораторным испытаниям, подходят конструкции в изготовлении которых используется толстое листовое стекло или многослойное стекло.

Характеристика звукоизоляции стеклопакетов расчетная

     Формула Звукоизоляция
по отношению к прямому шуму воздушных судов Rw, dB
     4 мм      30
     4М1-16-4М1      30
     8 мм      32
     4М1-10-4М1-10-4М1      33
     4М1-16Ar-4М1-14Ar-И4      33
     6CGSolar-16Ar-4М1-14Ar-И4      36
     44.1М1-14-4М1      40
     44.1М1-12-66. 1М1      47

44.1 — два стекла 4 мм с ПВБ пленкой между стеклами.
66.1 — два стекла 6 мм с ПВБ пленкой между стеклами

Как видно, 8-ми миллиметровое стекло лучше изолирует от шума (32 дБ), чем однокамерный стеклопакет 4М1-16-4М1 (30 дБ).


Подробнее: Лучшие по показателю звукоизоляции стеклопакеты

Низкоэмиссионные стекла


Низкая эмиссия — способность отражать тепловое излучение. Чем меньше коэффициент эмиссии — тем лучше материал отражает энергию, а значит является лучшим теплоизолятором.

В отечественном ГОСТ 24866-2014 применяется характеристика «Приведенное сопротивление теплопередаче»- обратная коэффициенту эмиссии. Чем выше сопротивление теплопередаче — тем лучше теплоизолирующая способность стеклопакета.

Существуют низкоэмиссионные стекла с жестким и мягким покрытиями.

  • Низкожмисионное К-стекло (стекло с жестким покрытием) может использоваться покрытием наружу, так как оно устойчиво к атмосферному воздействию и истиранию. Может быть закаленным.
  • Низкоэмисионное И-стекло (стекло с мягким покрытием) используется только покрытием внутрь пакета — оно не устойчиво к внешним воздействиям, но имеет лучшие теплоизолирующие свойства (почти в 1,5 раза).

Обозначаются стекла в стеклопакете окна: 4k и 4i соответственно, где 4 — значение толщины стекла в миллиметрах.

Мягкое низкоэмиссионное покрытие (i-стекло) используется для изготовления теплосберегающих и энергосберегающих стеклопакетов чаще.

Низкоэмиссионное стекло

Низкоэмиссионное стекло (Low Emission) со специальным теплоотражающим напылением работает по принципу термоса: изолирует от внешней среды, сохраняя температуру внутри.

Нанесенное на поверхность стекла покрытие сохраняет прозрачность и, в отличие от пленок, не может отклеиться. Само покрытие может быть нанесено :

  • на внешнее стекло (внутрь камеры) — для лучшего теплоотражения на улицу;
  • на внутреннее стекло (внутрь камеры) — для лучшего теплоотражения в помещение.


Видео: производство низкоэмиссионных стекол для стеклопакета

Теплоизоляция

Для лучшей теплоизоляции стеклопакета сегодня используются специальные теплоотражающие стекла с низкой эмиссией тепла (Low E), низкоэмиссионные, о которых мы уже упоминали. Самый распространенный вид низкоэмиссионных стекол — с мягким напылением серебра. В формуле стеклопакета обозначается буквой «И».
Как отличить энергосберегающий стеклопакет от обычного

По ГОСТ 30674-99 стеклопакет из двух стекол, одно из которых низкоэмиссионное, — лучше стеклопакета из трех стекол по главному параметру — сопротивлению теплопередаче. Чем выше значение — тем лучше конструкция защищает от холода.

Ниже в таблице приведены характеристики теплоизоляции оконных блоков c типовым стекольным заполнением. Детально ознакомиться с теплоизоляционными свойствами стеклопакетов можно по ссылке: теплоизоляция стеклопакетов.

Формула стеклопакета Сопротивление теплопередаче
    м2 С/Вт
4М1-16-4М1      0,35 (ГОСТ)
4М1-16-И4      0,58 (ГОСТ)
4М1-16Ar-И4      0,63 (ГОСТ)
4М1-10-4М1-10-4М1      0,51 (ГОСТ)
4М1-16Ar-4М1-14Ar-И4      0,95 (расчетное)
6CGSolar-16Ar-4М1-14Ar-И4      1,45 (расчетное)

Теплосберегающий стеклопакет для теплых окон VEKA

C появлением низкоэмиссионного И-стекла теплопотери через окна существенно сократились. В быту стали употребляться выражения «теплые окна», «теплый стеклопакет», теплосберегающий стеклопакет.

Влияние стеклопакета на теплозащитные свойства окна VEKA Softline 70
Расчетные значения, согласно конфигуратору Guardian

Формула стеклопакета Сопротивление теплопередаче
    м2 С/Вт
4М1-16-4М1-14-4М1      0,59
4М1-16-4М1-14-И4      0,83
4М1-16Ar-4М1-14Ar-И4      0,97
4CGSolar-16-4М1-14-4М1      0,85
4CGSolar-16Ar-4М1-14Ar-4М1      1,00
4CGSolar-16-4М1-14-И4      1,17
4CGSolar-16Ar-4М1-14Ar-И4      1,45

Окна с теплосберегающим стеклопакетом можно посоветовать для всех теплолюбивых хозяев.

Однако, что делать, если в жаркие дни вы ощущаете чрезмерный нагрев воздуха? Такому помещению нужны специальные стеклопакеты — стеклопакеты, способные отражать тепловую солнечную энергию наружу.

Светопропускание, защита от солнца и УФ излучения

Желание сделать окна максимально изолирующими может привести к тому, что сама прозрачность конструкции будет потеряна.
Каждый дополнительный лист стекла в среднем на 10% ухудшает прозрачность вашего окна. Также на светопропускание влияет само стекло (низкоэмиссионное стекло хуже обычного пропускает свет, а специальное просветленное стекло — лучше обычного).

Характеристика стекол и стеклопакетов по пропусканию света и УФ излучения, расчетная

 Формула      Пропускание света
          τv(%)
      Солярный фактор
           g (%)
      Пропускание УФ лучей
           τuv(%)
 4 мм           90           88           75
 8 мм           88           82           66
 4М1-16-4М1           83           80           60
 4М1-10-4М1-10-4М1           76           72           50
 4М1-16Ar-4М1-14Ar-И4           73           60           30
 6CGSolar-16Ar-4М1-14Ar-И4           58           38           14

При этом, как видно из таблицы, стекло триплекс 8 мм не значительно уменьшает прозрачность, в отличие от двух стекол по 4 мм в конструкции стеклопакета.

Окна с 4 стеклами по 4 мм почти на 40% лишат дом естественного освещения.

Высокое светопропускание — важный фактор для нормальной жизнедеятельности. Тем не менее с солнечным светом в дом проникает солнечная энергия, которая способна нарушить микроклимат помещения, негативно воздействует на декоративную отделку помещения и мебели.

Солнцезащитные стекла и стеклопакеты

Солнцезащитный стеклопакет с применением напыления тонкого слоя оксида титана позволяет создать преграду на пути у тепловых солнечных волн. Снаружи такой стеклопакет обладает легким зеркальным глянцем, а изнутри прозрачен как обычное стекло.

Ключевая роль солнцезащитного стеклопакета:

  • Снижается нагрев помещения солнцем
  • Снижается выгорание мебели и интерьера

Солнцезащитные свойства стеклопакета определяет стекло с защитой от солнечной энергии, снижающее «солярный фактор».

Солярный фактор (солнечный фактор) обозначается в документации «g» и указывает процент от солнечной энергии, проходящей сквозь стеклопакет.

Чем солярный фактор ниже, тем лучшую защиту от солнца обеспечит стеклопакет. Например, солярный фактор в 40% указывает на то, что лишь 40% солнечной энергии пропускает стеклопакет.

Значение этого параметра напрямую связано с степенью защиты от ультрафиолетового излучения. Солнцезащитные стекла с низким солнечным фактором устанавливаются для помещений с произведениями искусства, чтобы избежать их выцветание от УФ излучения. В отличие от тонированных стекол, солнцезащитные стекла нового поколения прозрачны для видимого глазу света.

Энергосберегающий стеклопакет с мультифункциональным стеклом

Следующим этапом развития технологии стало совмещение в напылении сразу двух свойств: теплосбережения и солнцезащиты. Удачным решением стали так называемые мультифункциональные энергосберегающие стеклопакеты — прозрачные для света и непроницаемые для жары и холода.

Присутствие двойного напыления — титана и серебра — дает двойной эффект: экономия энергии происходит и летом и зимой:

  • Летом нет необходимости в дополнительном кондиционировании.
  • Зимой не тратятся средства на отопление.

Все свойства мультифункционального стеклопакета

Узнайте сколько стоят пластиковые окна с мультифункциональным стеклопакетом прямо сейчас используя онлайн калькулятор пластиковых окон .

Для расчета точной цены по проекту отправьте сообщение через «обратную связь» в разделе «Контакты».»

И-стекло и мультифункциональное: какое лучше, в чем отличие?

И — стекло — низкоэмиссионное стекло с высокой способностью отражать инфракрасное (тепловое) излучение.

Мультифункциональное — стекло — стекло, сочетающее в себе две функции. Первая — способность И-стекла отражать инфракрасное (тепловое) излучение. Вторая — способность солнцеотражающего стекла отражать тепловую энергии солнца.

Сравнение И-стекла (ClimaGuard N) и Мультифункционального стекла (ClimaGuard Solar)

 Формула Пропускание света
τv(%)
Солярный фактор
g (%)
Пропускание УФ лучей
τuv(%)
Сопротивление теплопередаче
м2 С/Вт
 4М1-16Ar-4М1-14Ar-И4 73 60 30 0,95 (расчетн.)
 4CGS-16Ar-4М1-14Ar-4M1 62 40 24 1,0 (расчетн.)


Вывод: мультифункциональное стекло в стеклопакете делает его не только теплосберегающим, но и лучше затеняет помещение, сохраняет его от жары.

Тонированные стекла и стеклопакеты

В остеклении домов, витрин, при устройстве офисных перегородок внутри помещений также часто используются тонированные стекла, как и в тонировке стекол автомобилей. Как правило, используется одно окрашенное в массе стекло, реже два стекла в составе одно- и двухкамерного стеклопакета. Таким образом можно достичь требуемой степени декоративного и защитного оформления.

Для каких целей используется тонированное (окрашенное) стекло в стеклопакетах:

  • Внешнее оформления остекления в соответствии с архитектурным проектом;
  • Защита от подсматривания;
  • Внутреннее затенение помещения.

Необходимое цветовое решение, помимо окрашенного в массе стекла, может быть найдено за счет поклейки тонирующей или зеркальной пленки.

Преимущества тонированного в массе стекла Преимущества пленки

Тонированный стеклопакет включает окрашенное в массе стекло. Исключено отслаивание пленки и появление пузырьков воздуха и иных визуально видимых дефектов в процессе эксплуатации.

Тонировочная пленка служит упрочняющим элементом и может использоваться для создания безопасного безосколочного остекления. Тонированный стеклопакет таким свойством не обладает.

Важным отличием тонированного стеклопакета от солнцезащитного является существенное снижение проникновения видимого света. Попадающий в помещение свет в технической документации указывается в процентах (по ГОСТ обозначается τv(%)). С тонированным стеклом светопропускание составляет до 20-30%, тогда как с солнцезащитным прозрачным стеклом в двухкамерном стеклопакете светопропускание не опускается ниже 50%.

Противоударные стеклопакеты

Для обеспечения высоких показателей по безопасности: защите от удара, разбития и пр., — применяются специальные типы стеклопакетов — противоударные.

Стойкость к удару может обеспечиваться применением одного из типов защитных стекол в составе стеклопакета:

  • Закаленное стекло — стекло с лучшей в 2-3 раза, по сравнению с обычным стеклом, стойкостью к удару;
  • Ламинированное стекло —  стекло с  противоударной пленкой, поклеенной на одну из поверхностей;
  • Армированное стекло — стекло внутри которого стальная сетка;
  • Многослойное стекло триплекс — несколько слоев листового стекла, склеенных между собой поливинилбутеральной пленкой или смолой (в первом случае речь идет о пленочном ламинировании триплекса, во втором — жидкостном).

Говоря о различиях в производстве триплекса следует учитывать следующее:

— Поскольку при изготовлении триплекса методом пленочного ламинирования одна из стадий — подогрев до температуры 80-90 градусов Цельсия, — использование низкоэмиссионных стекол в составе пленочного триплекса  не рекомендуется (нагрев может испортить покрытие). Изготовление низкоэмиссионного триплекса по технологии жидкостного ламинирования возможно.

Противоударные стеклопакеты подробнее

Особые свойства стеклопакетов

Герметично соединенные в стеклопакете стекла позволяют придать остеклению качественно новые характеристики. С практической точки зрения такая конструкция удобнее так как мыть стекла изнутри нет необходимости — они остаются чистыми в течение всего срока службы изделий, что для современных пластиковых окон составляет примерно 60 лет в умеренной климатической зоне.

Современные технологии производства стекол позволяют вводить новые типы остекления за счет использования различных декоративных, защитных и физических свойств. В частности одним из наиболее перспективных считаются разработки самоочищающихся стеклопакетов.

Самоочищающиеся стеклопакеты — стеклопакеты с гидрофобным покрытием, которое благодаря отталкивающему молекулы воды свойству сохраняет стекло чистым существенно дольше, в сравнении с обычным стеклом.

Греющие стеклопакеты или стеклопакеты с элетрообогревом стекла — стеклопакеты в которых устанавливается специальное многослойное стекло с структурированным токопроводящим слоем. При циркуляции тока по проводнику стекло способно выделять тепло до +50 0C. Подробнее.

Огнестойкие стеклопакеты — или противопожарные стеклопакеты, представляют собой конструкцию с участием многослойного стекла и огнезащитных прослоек. Такая прослойка при высоких температурах образует плотную твердую пену, защищающую от распространения пламени за счет удержания осколков стекла на месте и препятствует тепловому излучению от очага пожара.

Декоративные стеклопакеты — внутрь стеклопакета для визуального разделения на секции могут быть встроены шпросы (раскладка). Для ценителей узорного рисунка стеклопакет может быть украшен орнаментом, витражным узором в стиле витража тиффани.

Стеклопакеты с встроенными жалюзи — особенно востребованы в медицинских учреждениях, где высокие требования к гигиене из-за санитарных норм. Обычные жалюзи не подходят для оборудования ими помещений — они никак не защищены от статической пыли, в отличие от встроенных. Герметичная камера в стеклопакете служит надежным изолятором от загрязнения, тогда как управление жалюзи вынесено наружу.

Размер камеры и газ в стеклопакете

Размер камеры — расстояние между стеклами в стеклопакете — также оказывает влияние на его свойства. От того, чем заполнена эта камера - воздухом или инертным газом — также зависит теплоизоляция (см. результаты испытаний стеклопакетов с аргоном).

Принято считать что внутри стеклопакета вакуум, что в корне неверно, так как в таком случае стеклопакет просто лопнул бы сразу после выхода с конвейера под воздействием атмосферного давления.

На самом деле внутри стеклопакета обычный (осушенный) воздух или специальный инертный газ.

На что влияет размер камеры

Улучшение звукоизоляции Нет
Улучшение теплоизоляции Да (+50%)


Улучшение теплоизоляции происходит с увеличением расстояния между стеклами — от 8 до 24 мм. Дистанция между стеклами менее 8 мм, например, 6 мм, допускается по ГОСТ 24866-2014 «Стеклопакеты клееные» только для стеклопакетов внутреннего остекления.

В двухкамерном стеклопакете увеличение дистанционной рамки более 16 мм ведет к обратному эффекту — теплоизоляция снижается.

 Формула Пропускание света
τv(%)
Солярный фактор
g (%)
Пропускание УФ лучей
τuv(%)
Сопротивление теплопередаче
м2 С/Вт
 4CGS-6Ar-4М1-6Ar-И4 59 39 15 0,88 (расчетн.)
 4CGS-16Ar-4М1-14Ar-И4 59 39 15 1,45 (расчетн.)
 4CGS-18Ar-4М1-18Ar-И4 59 39 15 1,43 (расчетн.)
 4CGS-16Ar-4М1-24Ar-И4 59 39 15 1,41 (расчетн.)

Некоторые наблюдения демонстрируют увеличение теплоизоляции при увеличении ширины камеры, но при незначительной разнице температур стекол, ограничивающих камеру. Широкая дистанция между стеклами предпочтительнее, когда эта камера — вторая в стеклопакете, то есть расположена ближе к помещению.

Для лучшей теплоизоляции эффективно заполнить камеру газом, более плотным чем воздух. В частности, повышает изоляционные свойства стеклопакета закачивание аргона. Подробнее: Зачем нужен газ в стеклопакете

Дистанционные рамки в стеклопакете

Разделяющие стекла в стеклопакете рамки выполняют одновременно несколько функций:

  • формируют теплоизоляционную воздушную камеру,
  • заполненный в рамки силикагель осушает внутрикамерный воздух,
  • декоративную — может быть выбран один из нескольких цветов.

Дистанционные рамки различаются по типу и материалу из которого изготовлены. Наиболее распространенные: пластиковые, алюминиевые, комбинированные (TGI).

Материал, например алюминий, применяемый в производстве рамки — хороший теплопроводник. Пластик — напротив, теплоизолятор. В зависимости от заказанного в производство стеклопакета, а точнее типа рамки, может возникать (или не возникать) мостик холода и запотевание. Дистанционные рамки для стеклопакета и их свойства

Как читать формулу стеклопакета

Каждый стеклопакет имеет строение, определяемое формулой. Это своеобразный паспорт изделия, по которому можно понять из каких материалов он изготовлен.

Например: 6М1-10-4М1-10Ar-И4

где, читается слева-направо:
6 — толщина внешнего стекла 6 мм;
М1 — марка стекла М1;
10 — дистанционная рамка толщиной 10 мм;
4 — толщина внутреннего стекла 4 мм;
М1 — марка стекла М1;
10 — дистанционная рамка толщиной 10 мм;
Ar — заполнение камеры инертным газом Аргон;
И — нанесение низкоэмиссионного мягкого (И) — покрытия на внутреннюю (к камере) поверхность стекла;
4 — толщина внутреннего стекла 4 мм.

При указании считается стекло крайнее левое — внешнее (уличное), крайнее правое — интерьерное (в помещение)


4М1-10Ar-4М1-10Ar-И4 — двухкамерный стеклопакет 32 мм, энергосберегающий слой есть только на внутреннем стекле + аргон в двух камерах.

Другие варианты популярных формул двухкамерных стеклопакетов:

4EnergyL-14Ar-4-14Ar-4И — мультифункциональное прозрачное стекло Energy Light + одно и-стекло + в двух камерах шириной по 14 мм газ аргон.

4PhBr-20Ar-4-20Ar-4И — феникс бронза или тонированное «в массе» стекло бронзового цвета + два аргона + и-стекло в стеклопакете толщиной 52 мм.

4STR35SISR-10ar-4-10ar-4И — это стеклопакет с серебряной тонировочной пленкой с аргоном в двух камерах и одним и-стеклом, 32мм.

4-14-4-14-4 — обычный стеклопакет толщиной 40 мм, где нет ни энергосберегающего напыления, ни заполнения аргоном.

4-10-4-10Ar-4i — один энергосберегающий слой и аргоном заполнена только внутренняя камера.

4PhCl-12ar-4-12ar-4.4.1 — бесцветное феникс-стекло (Phoenix Clear, просветлённое, обладает зеркальностью) + стекло триплекс (стратобель, многослойное стекло, повышенная ударопрочность и звукоизоляция) + аргон в двух камерах, 2-камерный стеклопакет (3 стекла), толщина стеклопакета 40мм.

Цены на стеклопакеты

Объективная цена стеклопакета определяется теми материалами, которые использовались для его производства. Чем более дорогие комплектующие — тем стоимость будет выше. Так, в частности, двухкамерный стеклопакет будет дороже однокамерного, а однокамерный с мультифункциональным стеклом и заполненный аргоном будет дороже обычного двухкамерного.

Цены на стеклопакеты за квадратный метр:

Цены на стеклопакеты


Обратитесь к специалисту оконной компании Бизнес-М за дополнительной консультацией по телефону или через обратную связь на сайте в разделе Контакты.



О стеклопакетах подробнее:


Выбрать пластиковые окна со стеклопакетом »

Технические характеристики стеклопакетов

Отдельные характеристики стеклопакетов в совокупности формируют класс этих изделий и их эффективность. При выборе модели рекомендуется в равной степени уделять внимание всем параметрам, однако в зависимости от условий эксплуатации могут быть снижены требования по ряду пунктов. На общую функциональность стеклопакетов оказывают влияние достаточно много факторов, но самыми важными являются 5 основных характеристик – уровни тепло- и звукоизоляции, герметичность, светопропускная способность и долговечность.


Энергоэффективность стеклопакетов

Пластиковые, деревянные и алюминиевые евроокна сегодня приобретают в основном благодаря отличной энергоэффективности. Это качество в первую очередь обеспечивает низкая теплопередача стеклопакетов. Однако не все модели одинаково эффективны. На сопротивление передаче тепла у стеклопакетов влияют:
  • количество камер;
  • толщина стеклопакета;
  • наличие инертного газа во внутренних камерах;
  • герметичность конструкции.

Также разработаны специальные пленки, которые в любой момент могут быть наклеены поверх стекол, что позволит снизить теплопотери. Отдельно стоит упомянуть энергосберегающие стеклопакеты с более высокой эффективностью. На текущий момент производителями активно используются две модификации – модели с подогревом или на основе k или i-стекол. Подробнее об этих изделиях читайте на ОкнаТрейд.

Самый высокий коэффициент сопротивления теплопередаче имеют комбинированные двух- и трехкамерные стеклопакеты, для изготовления которых применяются низкоэмиссионные стекла, а внутрь закачивается инертный газ аргон.

Уровень звукоизоляции стеклопакетов

Шумоизоляция стеклопакетов является одной из важных характеристик, которая была по достоинству оценена потребителями. Особенно важно это качество для окон, выходящих на шумную сторону улицы. Уровень звукоизоляции стеклопакетов зависит не только от толщины стекол, количества камер и наличия у них внутри инертного газа, но и от других факторов. Например, высокой эффективности можно достичь путем использования в одном изделии стекол разной толщины. Такая комбинация позволяет хорошо поглощать акустические колебания разной частоты.

Высокую эффективность показал многослойный триплекс, который устанавливается с внешней стороны стеклопакетов. Его солидная толщина и наличие полимерной прослойки позволяют окнам лучше задерживать шум с улицы. Кроме того, на звукоизоизляцию влияет качество герметизирующих слоев в стеклопакете. Также существенно снизить уровень проникновения во внутренние помещения шума получается за счет звукопоглощающих пленок. Такими полимерными покрытиями обычно оклеиваются окна с большой площадью остекления.

Неправильная комбинация стекол в двухкамерном стеклопакете может вызвать эффект резонанса, который усиливает шум. Этот вопрос желательно обсудить с менеджером при заказе окон.

Светопропускная способность

Количество поступающего через окна света также определяется в первую очередь стеклопакетами. У разных моделей эти характеристики могут существенно различаться. Светопропускная способность стеклопакетов зависит от нескольких факторов. Больше всего на нее влияют:
  • марка стекла;
  • количество камер;
  • толщина стекла;
  • наличие или отсутствие декоративной раскладки.

Электрохромные стеклопакеты, подробнее о которых можно прочитать в материале на ОкнаТрейд, имеют переменную светопропускную способность. Эта характеристика у инновационных моделей может меняться в зависимости от желания владельцев окон. При этом самой высокой светопропускной способностью на текущий момент обладают однокамерные изделия из специального осветленного стекла.

Наклеивание любых пленок, включая шумопоглощающие и теплосберегающие полимеры, ведет к снижению светопропускной способности стеклопакетов.

Герметичность

Тепло-и звукоизоляционные характеристики стеклопакетов во многом зависят от их герметичности. Причем это в большей мере относится к тем моделям, во внутренние камеры которых закачан аргон или криптон. При разгерметизации происходит стремительная утечка инертного газа, что приводит к ощутимому ухудшению основных характеристик оконных конструкций. Для стеклопакетов без инертного газа также важна абсолютная изолированность внутренних камер, которая обеспечивается за счет качества используемых герметиков и толщины их наружного слоя.


Долговечность

Срок службы стеклопакета составляет около 20 лет и уступает аналогичному показателю оконных переплетов, изготовленных из пластиковых или алюминиевых профильных систем. Благодаря новым технологиям рамы и створки из деревянного евробруса тоже стали значительно долговечнее. При этом нужно понимать, что речь идет о частичной утрате характеристик. Стеклопакет может и дальше поглощать шум и удерживать тепло, но соответствующие коэффициенты звуко- и теплоизоляции будут гарантированно ниже, чем у нового изделия. Конструкция современных окон и применяемые технологии позволяют извлечь стеклопакеты из проемов и восстановить их первоначальные свойства. Правда, в ряде случаев целесообразнее заказать новые изделия.
Точка росы не входит в перечень основных характеристик стеклопакетов и является переменной величиной. Однако этот параметр также необходимо учитывать при покупке окон. Именно точкой росы определяется момент появления конденсата на стеклопакетах. Чем холоднее окна, тем больше влаги на окнах даже при комфортной температуре. Этот показатель в конкретном случае напрямую взаимосвязан энергоэффективностью и герметичностью стеклопакетов.

Технические характеристики стеклопакетов | Окно у дома

Среди основных технических характеристик, которыми должен быть наделен стеклопакет, можно выделить следующие:

1. Звукоизоляция. Как известно, конструкция окна с одним стеклом не может обеспечить надлежащую защиту от посторонних звуков. Современные же окна со стеклопакетом, неважно, будь они из пластика, либо из дерева, оснащены стеклами, имеющими большую толщину, а конструктивная особенность предполагает наличие в них камер с закаченным инертным газом, или же, наоборот, с полностью безвоздушной средой – вакуумом. Для обеспечения дополнительной защиты от проникновения низкочастотных шумов (в случае, если окна выходят на дорогу с интенсивным движением) в светопропускающих изделиях лучше задействовать стеклопакет, оснащенный технологией «триплекс», установленной на наружную сторону.

Значения уровней снижения шума для базовых стеклопакетов. Чем больше коэффициент звукоизоляции, тем лучше.

Таблица 1

Наименование стеклопакета Формула стеклопакета Коэффициент
звукоизоляции, дБ
Однокамерный 4-16-4 30
Двухкамерный 4-6-4-6-4 34
Двухкамерный 4-12-4-12-4 37
Однокамерный с триплексом 4.1.4-10-4 41
Однокамерный с триплексом 3.1.3-20-4 41
Двухкамерный с триплексом 4.1.3-6-4-6-4 39
Двухкамерный с триплексом 4.1.3-6-4-14-4 42
Двухкамерный с триплексом 4.1.3-10-4-10-4 41

Подробнее про расшифровку формулы изделий можно прочитать в статье «Характеристики стеклопакетов».

2. Термоизоляция. В случае установки в помещение конструкции окна с обычным остеклением, зимой особенно отчетливо будет чувствоваться, что температура воздуха около окна будет заметно ниже, нежели внутри помещения. Вследствие этого, зачастую на стекле начинает образовываться наледь. В случае же со стеклопакетом такие неприятные последствия нивелируются за счет герметизации камеры и добавления в каждую из них инертного газа, препятствующего возникновению эффекта запотевания, а, следовательно, и такой неприятности как обледенение. Теплопередача выражается коэффициентом, который определяет количество тепла в Вт, проходящее через 1 м2 стекла в час при разнице температур по обе стороны в 1 градус Цельсия (Таблица 2).

Оптические и теплотехнические характеристики стеклопакетов

Таблица 2

Варианты остекления Коэффициент пропускания света в видимой части спектра Коэффициент поглощения света в видимой части спектра Коэффициент пропускания прямого солнечного излучения Коэффициент поглощения прямого солнечного излучения Коэффициент общего пропускания солнечной энергии Приведенное сопротивление теплопередаче, кв.мС/Вт
4М1-8-4М1 0,80 0,06 0,68 0,21 0,78 0,28
4М1-10-4М1 0,80 0,06 0,68 0,21 0,78 0,29
4М1-12-4М1 0,80 0,06 0,68 0,21 0,78 0,30
4М1-16-4М1 0,80 0,06 0,68 0,21 0,78 0,32
4М1-Аr8-4M1 0,80 0,06 0,68 0,21 0,78 0,30
4М1-Аr10-4M1 0,80 0,06 0,68 0,21 0,78 0,31
4М1-Аr12-4M1 0,80 0,06 0,68 0,21 0,78 0,32
4М1-Аr16-4M1 0,80 0,06 0,68 0,21 0,78 0,34
4M1-8-4K 0,75 0,08 0,60 0,26 0,76 0,47
4M1-10-4K 0,75 0,08 0,60 0,26 0,76 0,49
4M1-12-4K 0,75 0,08 0,60 0,26 0,76 0,51
4M1-16-4K 0,75 0,08 0,60 0,26 0,76 0,53
4M1-Ar8-4K 0,75 0,08 0,60 0,26 0,76 0,53
4M1-Ar10-4K 0,75 0,08 0,60 0,26 0,76 0,55
4M1-Ar12-4K 0,75 0,08 0,60 0,26 0,76 0,57
4M1-Ar16-4K 0,75 0,08 0,60 0,26 0,76 0,59
4M1-6-4M1-6-4M1 0,72 0,09 0,56 0,29 0,72 0,42
4M1-8-4M1-8-4M1 0,72 0,09 0,56 0,29 0,72 0,45
4M1-10-4M1-10-4M1 0,72 0,09 0,56 0,29 0,72 0,47
4M1-12-4M1-12-4M1 0,72 0,09 0,56 0,29 0,72 0,49
4M1-16-4M1-16-4M1 0,72 0,09 0,56 0,29 0,72 0,52
4M1-Ar6-4M1-Ar6-4M1 0,72 0,09 0,56 0,29 0,72 0,44
4M1-Ar8-4M1-Ar8-4M1 0,72 0,09 0,56 0,29 0,72 0,47
4M1-Ar10-4M1-Ar10-4M1 0,72 0,09 0,56 0,29 0,72 0,49
4M1-Ar12-4M1-Ar12-4M1 0,72 0,09 0,56 0,29 0,72 0,52
4M1-Ar16-4M1-Ar16-4M1 0,72 0,09 0,56 0,29 0,72 0,55

Примечание.Значения приведенного сопротивления теплопередаче принимают исходя из размеров стеклопакета (1,0*1,0) м и коэффициента эмиссии 0,16-0,18 для твердого покрытия. (Приложение А, ГОСТ 24866-99).

3. Светопропускание. Под данной характеристикой имеется в виду обеспечение необходимой защиты помещения от поступления чрезмерного солнечного света. Регулировка интенсивности такого излучения осуществляется при помощи стекол (светоотражающих, либо окрашенных в массе), путем поглощения ими части солнечной энергии. Здесь следует выдерживать определенный паритет между достижением определенных теплоизолирующих свойств стеклопакета и необходимого уровня естественной освещенности, так как при увеличении числа стекол освещенность имеет особенность уменьшаться. Вполне возможен вариант, когда финансовые затраты от экономии на отоплении могут с лихвой перекрыться расходами на дополнительное освещение. Поэтому тут нужно хорошенько взвесить все «за и против». В таблице 2 указаны коэффициенты светопропускания.

4. Герметичность и точка росы. Принято считать, что минимальная температура, при которой стеклопакетом возможно нормальное выполнение своих задач – это температура так называемой точки росы (-55 градусов Цельсия).

5. Долговечность. Считается, что срок службы стеклопакета заканчивается в тот момент, когда в его камерах появляется конденсат. В среднем этот срок составляет довольно внушительную цифру — 25 лет. Однако даже при появлении конденсирующей влаги стеклопакет может с успехом использоваться в течение длительного времени, так как влага сама по себе не является источником ухудшения теплофизических свойств стеклопакета, она оказывает влияние лишь на величину его светопропускания.




Разновидности и технические характеристики стеклопакетов

В современном строительстве большой популярностью пользуются стеклопакеты энергосберегающие, технические характеристики которых позволяют по максимуму сохранить тепло в помещении, сделать его тихим, но при этом светлым. Если окна выходят на юг, существует возможность затемнить их, изолировав лишние лучи ультрафиолета и сделав помещение комфортным для проживания.

к содержанию ↑

Разновидности изделий



Стеклопакеты для пластиковых окон технические характеристики имеют разные, чаще всего можно встретить двух- и трехкамерные конструкции, так как они отличаются высокими техническими показателями, подходят для большинства регионов, стоят намного дешевле более толстых конструкций. Что немаловажно, они имеют меньший вес.

Если сравнивать двух- и трехкамерный стеклопакет, то первый значительно уступает второму, так как его качественные характеристики намного скромнее. Многие пользователи знают, что, чем больше воздушных камер, тем лучше окно справляется со своими изоляционными функциями.

Самым скромным представителем линейки является двухкамерный стеклопакет, технические характеристики которого не позволяют на сто процентов изолировать шум или стать надежной защитой от холода. Такое окно справляется с холодом, если зима не слишком суровая, шумы достаточно часто слышны в помещении. Трехкамерный аналог гораздо эффективнее справляется с ними, однако, если ваш дом находится в тихом месте и расположен в южных широтах страны, не имеет смысла тратиться на более толстое изделие. Кроме того, двухкамерный стеклопакет хорошо походит для использования в офисах и нежилых помещениях.

к содержанию ↑

Использование однокамерной конструкции

Существуют также однокамерные стеклопакеты, характеристики которых совсем скромны. Их не рекомендуется использовать в жилых помещениях, так как такие окна крайне плохо справляются с изоляцией шума и тепла. Они применимы для нежилых, технических помещений, которые могут не отапливаться. Однокамерный стеклопакет начинает промерзать при температуре -10…-15 градусов, покрывается инеем изнутри. Со звукоизоляцией он практически не справляется. Плюсом такой конструкции является ее дешевизна, а также способность надежно отгородить помещение от сквозняков.

Чаще всего однокамерные стеклопакеты применяют для нежилых помещений, например, складов или могут использоваться для создания внутренних перегородок в квартире, остекления балконов. Однокамерные конструкции имеют небольшую толщину — от 16 до 24 мм. Масса такого окна не превышает обычно 24 кг. Сделать характеристики окон чуть лучше могут помочь энергосберегающие стекла, однако они не намного улучшат ситуацию. Окно с толщиной створки 24 мм предпочтительно для умеренного климата, где зима является более суровой, чем в южных районах.

к содержанию ↑

Применение двухкамерного стеклопакета

Если вы любите тишину и хотите, чтобы окно не промерзало при -20 градусах, то вам понадобится двухкамерный стеклопакет, характеристики которого значительно превосходят однокамерный. Такая конструкция имеет три стекла и две воздушные камеры. Толщина профиля составляет 24-44 мм. Самый тяжелый стеклопакет весит около 40 кг. Стоит заметить, что, чем толще конструкция, тем меньше света будет проникать в комнату.

Такие стеклопакеты популярны для средней полосы, являются оптимальным решением для южных регионов. Окна такой конструкции отлично подходят для использования в жилых и офисных помещениях, они способны создать комфортную обстановку в помещении, сделать комнаты тихими, так как уличный шум будет слышен слабо.

к содержанию ↑

Использование трехкамерного стеклопакета

Трехкамерный стеклопакет, технические характеристики которого довольно внушительны, является оптимальным вариантом для мест с суровым климатом. Конструкция не промерзает при морозах ниже -30 градусов, хорошо изолирует звуки, поэтому, если ваши окна выходят на оживленную дорогу, детский сад, внутренний двор, они станут вам незаменимыми помощниками. С изоляцией тепла, своей прямой задачей, конструкция справляется достаточно быстро.

Такой стеклопакет мало чем уступает более толстому пяти- или шестикамерному, однако стоит намного дешевле, имеет меньшую массу. Трехкамерный стеклопакет хорошо подходит как для средней полосы, так и для северных регионов. Он отлично изолирует тепло и шум. Конструкция включает 4 толстых стекла и 3 воздушных камеры. Некоторые производители заполняют их аргоном или другим газом, благодаря которому запотевание вообще не происходит. Максимальная толщина такой конструкции составляет 60 мм, при этом масса будет около 50 кг. Недостатками такой конструкции могут стать следующие качества:

  • Высокая цена.
  • Большая масса. Перед тем как устанавливать такое окно, необходимо убедиться в том, что конструкция стены ее выдержит.
  • Установить такое окно в качестве остекления балкона практически невозможно, так как серьезно возрастает нагрузка на балконную плиту.
к содержанию ↑

Стеклопакеты особого назначения

Пластиковые окна могут отличаться друг от друга не только количеством камер и толщиной профиля, но и наличием специальных стеклопакетов, в основном несущих защитные функции или позволяющих сэкономить на топлении, создать комфортный микроклимат. Благодаря использованию специальных пленок и стекол получается значительно улучшить характеристики стеклопакетов.

Например, существуют энергосберегающие стеклопакеты. Благодаря им тепло, образовавшееся в помещении за счет нагревательного прибора, не может покинуть его через окно, а холодный воздух, наоборот, конструкция изолирует и не допускает его попадания в помещение. При использовании такой конструкции в помещении станет в среднем на 5 градусов теплее.

Энергосберегающие стеклопакеты

Создать такой эффект получается за счет специальных пленок. Они не мешают смотреть через стекло, так как имеют прозрачную структуру. Пленка приклеивается между стеклами, поэтому исключено ее механическое повреждение. Кроме этого, за счет пленки стекла становятся не только более энергоемкими, но и прочными, так как если стеклопакет разбить, мелкие стекла повиснут на пленке и не высыпятся в помещение.

Энергосберегающие стеклопакеты технические характеристики имеют более высокие, чем окна с обычными стеклами. Существует два типа такого стекла:

  • I-стекла- при помощи технологии вакуумного напыления на поверхность наносится специальный защитный слой. Он работает по принципу отталкивания ультрафиолетовых лучей. Тепло отражается стеклопакетом и направляется обратно в здание, то же самое происходит и с теплом с улицы. В летнее время в помещении с такими окнами будет прохладно, а в зимнее – тепло. Такое окно может блокировать до 90% выхода теплого воздуха. Напыление очень тонкое, поэтому не мешает смотреть через окно, стекло остается абсолютно прозрачным.
  • K-стекла – покрытие в этом случае твердое, оно выполняется из окиси индия и олова. Такие стекла отражают инфракрасное излучение. Использование такой технологии позволяет нагревать воздух в помещении естественным образом, используя для этого стеклопакет. Технология позволяет сохранить до 95% тепла, летом сделать помещение комфортнее.

Изучив технические характеристики стеклопакетов, можно подобрать качественное изделие, которое максимально соответствует вашим запросам, помещению, климатическим условиям. Правильно выбранное окно прослужит вам долгие годы и позволит жить в доме с комфортом.

Таблица технических характеристик стеклопакетов, которая поможет выборать стеклопакет.


Самая крупная часть пластиковых окон — это непосредственно стеклопакет, который может быть как 1-но так и 2-х и 3-х камерным. Стекла могут быть обычными, энергосберегающие, солнцезащитные и т.д. Выбор стеклопакета очень важен, так же как и выбор профиля для пластикового окна, так как именно он, в большей части, отвечает за тепло в помещении и шумоизоляцию.

Так чем же отличаются стеклопакеты друг от друга?

1. Однокамерный стеклопакет — состоит из 2-х стекол и 1-ой воздушной камеры. тогда как двухкамерный стеклопакет — из 3-х стекол и 2-х воздушных камер.

2. В стеклопакете могут отличаться и стекла, так же и толщиной (3 или 4 мм) — чем толще стекло само стекло, тем ниже у него теплопроводимость. Как правило производители нумеруют стеклопакет таким образом: 4-10-4 значит — однокамерный стеклопакет который включает в себя два стекла по 4 мм и воздушные камеры в 10 мм; или же 4-10-3-16-4 в данном случае двухкамерный стеклопакет, где два по 4 мм, а центральное — 3 мм. Размеры воздушных камер имеют 10 и 16 мм.

3. Стеклопакет может быть, так же, с энергосберегающим стеклом. Данные стекла отражают обратно, в силу своих специальных свойств, в помещение свыше 90% тепловой энергии.

4. На энергосберегающие свойства стеклопакета в свою очередь влияют толщина стеклопакета, которая может варьироваться, в зависимости от количества и размера стекол и размера, количество воздушных камер. В однокамерном стеклопакете с самыми обычными стеклами при температуре в -8°С уже образуется конденсат, тогда как в двухкамерном стеклопакете конденсат появляется только при -18°С. Что бы минимизировать потери тепла, часто стеклопакет заполняют инертным газом. Таким образом температура появления конденсата в стеклопакете снижается до -29°С.

Помимо энергосберегающего стекла на рынке есть и солнцезащитные, армированные, ламинированные, узорчатые, окрашенные и закаленные.

Рассмотрим основные технические характеристики в таблице:

Варианты остекления Толщина, мм Вес 1 кв.м.,кг Звуко-

изоляция, дБ

Коэф-т
сопро-

тивления

тепло-
передаче,
м2°С/Вт

Коэф-т
пропуска-
ния
света
Коэф-т
общего
пропуска-
ния
солнечной
энергии
Однокамерный простой стеклопакет
4М1-16-4М1 24 23,45 24 0,32 0,80 0,78
Однокамерный стеклопакет с энергосберегающим И-стеклом
4М1-16-И4 24 23,45 24 0,59 0,73 0,51
Двухкамерный простой стеклопакет
4М1-10-4М1-10-4М1 32 34,3 29 0,47 0,72 0,72
4М1-12-4М1-16-4М1 44 36,9 31 0,52 0,72 0,72
Двухкамерный стеклопакет с энергосберегающим И-стеклом
4М1-10-4М1-10-И4 32 34,3 29 0,64 0,68 0,5
4М1-12-4М1-16-И4 44 36,9 31 0,72 0,66 0,5

Расшифровка формул
4М1 — четырехмиллиметровое стекло категории качества М1;
К4 — четырехмиллиметровое энергосберегающее К-стекло;
И4 — четырехмиллиметровое энергосберегающее И-стекло;
16 — межстекольный промежуток, заполненный воздухом;
Ar16 — межстекольный промежуток, заполненный аргоном.

1. Толщина стеклопакета представляет собой сумму всех толщин стекол и промежутков. В целом, стекла в стеклопакете могут быть разной толщиной от 4 до 7 мм. Тогда как ширина воздушного или газового проема меняется от 6 до 16 миллиметров.

2. Вес — Чем толще стеклопакет, тем он соответственно тяжелее. это нужно помнить и учитывать, когда Вы выбираете окно, так оконная фурнитура при большом весе стеклопакета гораздо быстрее изнашивается.

3. Звукоизоляция окна, говорит о том насколько снижается внешний шум, например, от потока городского транспорта или проезжающего трамвая. Чем выше данный параметр тем лучше, тем выше шумозащитные свойства стеклопакета. шумоизоляция, шумоподавление зависит от количества и толщины, стекол и ширины межстекольного промежутка. Необходимо помнить что Увеличение количества стекол или же их толщины приводит к повышению уровня шумоподавления, но при этом увеличивается вес стеклопакета.

Если заменить в стеклопакете какое ли бо стекло на стекло другой толщины возможно решить данную проблему. Таким образом мы добиваемся снижения резонансной волны. А это значит — шум из вне станет тише. Однако, при замене стекол в стеклопакете сильно увеличивается цена пластикового окна. Оптимальным решением будет замена рамок на рамки разной ширины. Иначе говоря изменяя расстояния между стеклами в стеклопакете. Это не изменят стоимость окна, и в то же время влияет на его звукоизоляционные показатели в положительную сторону.

4. Коэффициент сопротивления теплопередаче — это показатель разности температур в нутри помещения и снаружи к плотности теплового потока через него. Чем выше данный Коэффициент, тем меньше тепловые потер, тем теплее дома. Он становится выше с увеличением толщины стекол в стеклопакете, при установке энергосберегающего стекла и при заполнении камер аргоном.

5. Показатель пропускания света — указывает на долю света, проходящего через стеклопакет. С увеличением толщины стеклопакета пропускаемость уменьшается.

6. Коэффициент общего пропускания солнечной энергии

Однозначного ответа не существует на то какой же оптимальный вариант, но есть несколько рекомендаций, которые можно использовать при выборе стеклопакета.

Во-первых, при выборе стеклопакета помните о характеристиках выбранного раньше оконного профиля.

Во-вторых, если у вас очень теплом и вы часто открываете форточки, то установка толстого стеклопакета приведет к ухудшению ситуации.

И, в-третьих, если вас интересуют шумозащитные стеклопакеты, в этой ситуации не нужно гнаться за шириной стеклопакета — оптимальный вариант установить специальный шумозащитный стеклопакет.



Вы можете сохранить текущую страницу в социальной сети.


Возможно, Вам также будут интересны наши другие статьи про окна:


Okna-nice.ru — установка и ремонт окон, дверей, лоджий, подвесных потолков, защитных роллет и оконных конструкций по знакомству недорого в Спб и Ло!

Свойства стеклопакетов »Двойное остекление

Типы стекла

Прозрачное

Обычное повседневное стекло. Стекло производится путем плавления песка, кальцинированной соды, доломита и известняка вместе и дает сплошное стекло шириной до 3660 мм. Он вытекает из печи и «плавает» над слоем расплавленного олова. Затем стекло осторожно охлаждается для отжига стекла — процесса, который изменяет внутренние напряжения, позволяя его разрезать, и максимизирует его потенциальное механическое сопротивление.Процесс изготовления флоат-стекла известен своей плоскостностью и оптической прозрачностью. Доступны прозрачные, тонированные, закаленные и с покрытием Low E.

Ламинированный

2 куска стекла, скрепленных между собой прослойкой из пластмассы или смолы. Многослойное стекло — это тип безопасного стекла, которое удерживается при разбивании. В случае разрушения он удерживается промежуточным слоем, обычно из поливинилбутираля (ПВБ), между двумя или более слоями стекла. Промежуточный слой удерживает слои стекла связанными даже при разбивании, а его высокая прочность предотвращает разрушение стекла на большие острые части.Это приводит к появлению характерного растрескивания «паутины», когда удара недостаточно, чтобы полностью пробить стекло. Эта важная характеристика разрушения значительно снижает вероятность серьезных травм, что позволяет классифицировать многослойное стекло как безопасное стекло в соответствии с австралийскими стандартами.

Поглощает 99% ультрафиолетовых лучей, тем самым помогая защитить вашу мебель от выцветания. Слой Noise Control в середине двух стекол глушит звук — отлично подходит для блокировки движения, собак, самолетов, поездов и т. Д.

Повышенная безопасность, проникнуть в которую труднее из-за ее силы. При воздействии человека или другого удара связь между стеклом и промежуточным слоем склеивает любые сломанные фрагменты, сохраняя целостность галстука и препятствуя проникновению.

Закаленное стекло

Закаленное или закаленное стекло — это тип безопасного стекла, обрабатываемого контролируемой термической или химической обработкой для повышения его прочности по сравнению с обычным стеклом. Закалка создает сбалансированные внутренние напряжения, из-за которых стекло при разбивании рассыпается на мелкие гранулы, а не на зазубренные осколки.Гранулированные куски менее подвержены травмам. Полностью закаленное стекло в четыре-пять раз прочнее обычного стекла и используется в областях, определенных стандартами безопасности AS.

Тонированное стекло

На рынке доступно множество типов оконных тонировок для широкого спектра применений: от снижения солнечного тепла до защиты от ультрафиолета, от уединения до безопасности, от декоративных применений до удержания тепла.

Тонированное стекло может быть закалено, ламинировано или включено в стеклопакет.В определенных условиях освещения может быть заметна небольшая степень помутнения. Low E (низкий коэффициент излучения). Низкое значение E увеличивает изолирующий эффект, потеря тепла = экономия энергии. При изготовлении применяется технология улучшения теплоизоляции при превращении в стеклопакет. Стекло Low E означает стекло с низким коэффициентом излучения. Это стекло отличается от обычного прозрачного стекла тем, что одна сторона стекла имеет специальное металлическое покрытие, технически известное как покрытие с низким коэффициентом излучения или Low E Coating.

Стекло Low E — это тип изоляционного стекла, которое увеличивает энергоэффективность окон за счет уменьшения передачи тепла или холода через стекло.Это означает, что зимой в вашем доме будет теплее, а летом — прохладнее. Поскольку энергосбережение будет становиться все более важным в нашей повседневной жизни, внедрение стекла Low E в наших домах скоро станет стандартом, которому все мы должны соответствовать.

Агрегаты, заполненные аргоном

Аргон — инертный газ. Это не вредно. Аргон запечатан внутри устройства во время производства, и это увеличивает изоляционные свойства устройства. Газ аргон более плотный, чем воздух, и действует как больший барьер для потери тепла и поглощения тепла в доме с увеличением тепловых характеристик до 15%.Мы предлагаем самые выгодные цены и услуги по установке в Канберре, Сиднее и Мельбурне, независимо от того, являетесь ли вы домовладельцем, строителем, продавцом или ремонтником.

Тепловые свойства стеклопакетов

ТЕПЛОВЫЕ ХАРАКТЕРИСТИКИ СТЕКЛА

Независимо от того, попадает ли прямое солнце на окно или нет, тепло все равно течет через обычное стеклянное окно. Тепло может распространяться тремя способами:

  1. Лучистое тепло ощущается от прямых солнечных лучей
  2. Конвекция — это передача тепла потоком воздуха (например,грамм. либо «естественная» конвекция — теплый воздух поднимается вверх, либо «принудительная» конвекция — ветер через окно, оба из них могут привести к сквозняку через окно.
  3. Проводимость — это тепло, проходящее через объект (т.е. тепло проходит через алюминиевую или стальную раму легче, чем через деревянную или ПВХ раму).
U — Значение

U Значение — единица измерения — ватт на м2 на градус Цельсия (Вт / м2 ° C) и является мерой скорости притока или потери тепла через остекление из-за различий в окружающей среде между наружным и внутренним воздухом.

U представляет собой теплопередачу через окно независимо от прямых солнечных лучей. Например, в ночное время тепло все еще проходит через закрытое окно. Значение U специфично для окон и стекла и является обратной величиной обычно используемого значения R, которое используется для изоляционных свойств стен и других строительных материалов. По этой причине, чем ниже значение U-Value, тем лучше изоляционные характеристики. Значение U важно для измерения теплопередачи как в окне, так и за его пределами.Чем большей теплопередаче может выдержать окно, тем лучше он изолятор. Он может либо остановить поступление тепла в жаркий летний день, либо остановить выход тепла холодным зимним вечером

Коэффициент увеличения солнечного тепла (SHGC)

SHGC (Коэффициент увеличения солнечного тепла) — доля общего солнечного излучения, которая передается через стекло при нормальном падении. Он включает прямую передачу солнечного света и часть солнечного поглощения, рассеиваемую внутрь за счет излучения и конвекции.Чем меньше число, тем лучше эффективность солнечной энергии.

Это дробная часть, которая используется для обозначения количества лучистого тепла, которое может пройти через окно. На этот коэффициент в значительной степени влияет прямой солнечный свет, то есть лучистое тепло. Чем ниже SHGC, тем лучше материал будет препятствовать попаданию солнечного тепла в здание через окно. Низкий SHGC похож на очень эффективную тень над окном, за исключением того, что обзор будет менее ограниченным. В летнее время важно, чтобы это число было как можно меньше, поскольку мы пытаемся свести к минимуму нежелательное поступление солнечного тепла.В зимнем климате мы стараемся поддерживать это количество как можно выше, так как важно впускать солнечное тепло, но не выпускать его наружу.

Резюме:
Зима

Зимой идеальная ситуация — впускать как можно больше солнечного тепла, а затем удерживать его внутри, чтобы поддерживать комфортную среду в вашем доме или офисе. Это также значительно снизит расходы на отопление и напрямую повлияет на экономию денег. Идеальное окно для зимы будет иметь высокий SHGC, чтобы впустить солнечное тепло, и низкий коэффициент теплопроводности, чтобы тепло не уходило.Для зимнего климата лучше подходят прозрачные окна без затеняющих пленок.

Лето

Летом идеальная ситуация — минимизировать поступление тепла извне и предотвратить выход прохладного воздуха изнутри через окно. Это сделает ваш дом более комфортным и снизит затраты на кондиционирование воздуха. Идеальное окно для лета или для большого окна, выходящего на запад, будет иметь низкий SHGC, чтобы ограничить тепло от прямых солнечных лучей, а также низкий коэффициент теплопроводности для предотвращения проникновения тепла в воздухе снаружи. окна и обогрева прохладным кондиционированным воздухом внутри.Лучше иметь затеняющую пленку на первом (внешнем) стекле, чтобы ограничить тепло, которое проникает в стеклопакет.

Окна и остекление | WBDG

Введение

Окна уже давно используются в зданиях для дневного освещения и вентиляции.Многие исследования даже показали, что здоровье, комфорт и продуктивность улучшаются благодаря хорошо вентилируемой внутренней среде и доступу к естественному свету. Однако окна также являются основным источником нежелательных потерь тепла, дискомфорта и проблем с конденсацией. Только в 1990 году энергия, используемая для компенсации нежелательных потерь тепла и тепла через окна в жилых и коммерческих зданиях, стоила Соединенным Штатам 20 миллиардов долларов (четверть всей энергии, используемой для отопления и охлаждения помещений).

В последние годы окна претерпели технологическую революцию.Теперь доступны высокоэффективные, энергоэффективные системы окон и остекления, которые могут значительно сократить потребление энергии и источники загрязнения: они имеют более низкие тепловые потери, меньшую утечку воздуха и более теплые оконные поверхности, которые повышают комфорт и минимизируют конденсацию. Эти высокоэффективные окна имеют двойное или тройное остекление, специальные прозрачные покрытия, изоляционный газ, зажатый между стеклами, и улучшенные рамы. Все эти функции уменьшают теплопередачу, тем самым сокращая потери энергии через окна.

На этой странице ресурсов описаны основные концепции выбора оконных систем и систем остекления, особенно энергоэффективных окон.

Описание

Оконные системы состоят из оконных стекол, структурных рам, распорок и герметиков. В последние годы резко увеличилось разнообразие типов стекла, покрытий и рам, доступных для использования в оконных системах, а также появилась возможность точной настройки и оптимизации выбора окон для каждого проекта.

Факторы, влияющие на работу окна.
Изображение предоставлено Energy User News

Тщательная спецификация окон и систем остекления важна для энергоэффективности и комфорта всех зданий. В жилых домах с преобладанием поверхностной нагрузки (например, жилые дома) оптимальная конструкция окон и спецификации остекления могут снизить потребление энергии на 10–50% по сравнению с принятой практикой в ​​большинстве климатических условий. В коммерческих, промышленных и общественных зданиях, где преобладает внутренняя нагрузка, правильно подобранные системы окон могут снизить затраты на освещение и ОВК на 10–40%.

Выбор окон и остекления следует рассматривать как единое целое. Как только команда дизайнеров и владелец согласуют проблему дизайна, можно будет оценить варианты окон и остекления. Вопросы для рассмотрения включают:

В конечном счете, оптимальный выбор окон и систем остекления будет зависеть от многих факторов, включая тип использования здания, местный климат, тарифы на коммунальные услуги и ориентацию здания.

A. Определение окон и остекления

Для полной спецификации оконной системы необходимо указать следующие характеристики:

  • Коэффициент теплопередачи окна
  • Window Solar Heat Gain Coefficient (SHGC), или коэффициент затенения (SC)
  • Пропускание в видимой области стекла (T vis-glass )

Для конкретных эстетических и эксплуатационных целей разработчик может также указать:

  • Оттенки (цвета) и покрытия
Значение U

Значение U указывает скорость теплового потока из-за теплопроводности, конвекции и излучения через окно в результате разницы температур внутри и снаружи.Чем выше U-фактор, тем больше тепла передается (теряется) через окно зимой.

  • Единицы измерения U-значения: британские тепловые единицы в час на квадратный фут на ° F (Британские тепловые единицы / час · фут² · ° F)

  • U-фактор обычно находится в диапазоне от высокого 1,3 (для типичного окна с одинарным остеклением с алюминиевой рамой) до минимума около 0,2 (для многостекольного высокоэффективного окна с покрытиями с низким коэффициентом излучения и изолированными рамами).

  • Окно с U-фактором 0.6 будет терять вдвое больше тепла при тех же условиях, чем 6 с U-фактором 0,3.

  • Общий (или чистый) U-фактор окна может быть значительно выше, чем U-фактор центра стекла.

Коэффициент увеличения солнечного тепла (SHGC)

SHGC показывает, какая часть солнечной энергии, попадающей в окно, передается через окно в виде тепла. По мере увеличения SHGC потенциал солнечного усиления через данное окно увеличивается.

  • SHGC — это отношение от 0 до 1.SHGC = 0 означает, что ни одна из падающих солнечных лучей не передается через окно в виде тепла, а SHGC = 1 означает, что вся падающая солнечная энергия передается через окно в виде тепла.

  • Окно с SHGC 0,6 допускает вдвое больший приток солнечного тепла, чем окно с SHGC 0,3.

  • Обычно окна с низкими значениями SHGC желательны в зданиях с высокими нагрузками на кондиционирование воздуха, тогда как окна с высокими значениями SHGC желательны в зданиях, где требуется пассивное солнечное отопление.

  • Термин «SHGC» является относительно новым и предназначен для замены термина «коэффициент затенения (SC)». Хотя термины взаимосвязаны, коэффициент затемнения стекла определяется как отношение солнечного тепла через данное остекление по сравнению с прозрачным однослойным стеклом толщиной 1/8 дюйма.

Солнечное излучение
Предоставлено Efficient Windows Collaborative

Тепловой поток
Предоставлено Efficient Windows Collaborative

Пропускание в видимой области спектра (Твис-стекло)

T vis-glass указывает процент видимой части солнечного спектра, который проходит через данное стеклянное изделие.

  • Солнечный свет — это электромагнитная форма обмена энергией между Солнцем и Землей. Он состоит из диапазона длин электромагнитных волн, обычно классифицируемых как ультрафиолетовый (УФ), видимый и инфракрасный (ИК), вместе называемые солнечным спектром.

  • Короткие волны УФ-излучения практически невидимы невооруженным глазом, но вызывают выцветание ткани и повреждение кожи. Видимый свет состоит из волн тех длин, которые может различить человеческий глаз.Этот свет содержит около 47% энергии солнечного света. Более длинные инфракрасные волны также невидимы и содержат около 46% энергии солнечного света.

  • Для данной системы остекления термин «индекс прохлады (K e )», также называемый коэффициентом эффективности, представляет собой отношение вязкого стекла T к коэффициенту затемнения (SC).

Оттенки (цвета) и покрытия

Свойства данного стекла можно изменить путем тонирования или нанесения на стекло различных покрытий или пленок.

  • Цвета стекла обычно возникают в результате добавления красителей в стекло во время производства. Некоторые оттенки также получаются путем приклеивания цветных пленок к стеклу после изготовления.

  • Оттенки обычно выбираются из эстетических соображений. Некоторые оттенки также помогают уменьшить солнечное излучение.

  • Покрытия, обычно в виде оксидов металлов, также можно наносить на стекло во время производства. Некоторые из этих покрытий, называемые «низкоэмиссионными» или «низкоэмиссионными», помогают уменьшить лучистую теплопередачу между стеклянными панелями, блокируя некоторые или все длины волн ИК-излучения.Эти покрытия могут значительно снизить U-фактор окна.

  • Следует проявлять осторожность при выборе оттенков и покрытий, поскольку их нанесение может значительно повлиять на потерю тепла окнами и приток тепла. Неправильная спецификация может привести к полной противоположности желаемой производительности.

  • С точки зрения производительности, указание U-фактора окна, SHGC и коэффициента пропускания видимого света (T vis-glass ) означает, что нет необходимости указывать оттенки и покрытия.

Сегодня для зданий доступно гораздо больше остекления, чем было несколько лет назад.

Некоторые рекомендации по выбору окон и остекления включают:

  • В общем случае укажите низкие коэффициенты U (<0,40) для жилых помещений. В условиях экстремально жаркого климата могут потребоваться даже более низкие значения.

  • При указании производительности Windows обязательно укажите «значения производительности всего продукта» для U-фактора и SHGC.Следует избегать использования U-факторов «только для стекла», поскольку они могут быть на 10-40% лучше, чем стоимость всего продукта.

  • В климатических условиях со значительной нагрузкой на кондиционирование воздуха укажите окна с низким значением SHGC (<0,40).

  • Как правило, желателен высокий (> 70%) коэффициент пропускания видимого света, особенно при дневном освещении.

  • Для коммерческих зданий в сочетании со стратегиями дневного освещения проанализируйте компромиссы между стандартным остеклением и стеклом с высоким индексом прохлады (также называемым спектрально-селективным).Спектрально-селективное стекло имеет относительно высокий коэффициент пропускания видимого света и относительно низкий SHGC.

  • В целом, низкие окна SHGC следует рассматривать для остекления, выходящего на восток и запад, как средство контроля за поступлением солнечного тепла и повышения комфорта людей. Для крупных торгово-промышленных сооружений выбирайте низкие окна SHGC на восточном, южном и западном фасадах. SHGC для окон, выходящих на север, не критичен для большинства широт континентальной части США.

  • Для зданий, где требуется пассивное солнечное отопление, следует указать окна, выходящие на юг, с высокими значениями SHGC в сочетании с низким U-фактором.

  • Выбирайте окна, думая о комфорте. Правильная спецификация окон может привести к более высокой средней радиационной температуре (MRT) зимой и более низкой MRT летом, повышая комфорт пассажиров и производительность. MRT представляет собой среднюю температуру, которую ощущает пассажир из-за лучистого теплообмена с окружающей средой.

B. Типичные характеристики стекла

Стекло Толщина U ШГК Уменьшение теплопередачи Уменьшение лучистого тепла
Прозрачный 3мм стекло 5,9 0,86 НЕТ НЕТ
Прозрачный 12.04.4 2.7 0,85 54,24% 1%
бронза 12.04.4 2,7 0,58 54,24% 32%
Лоу E-Clear 12.04.4 2,1 0,55 64,41% 36%
Lowe E-Bronze 12.04.4 2,1 0,43 64,40% 50%
Тип стекла (продукт) Толщина стекла (дюймы) Видимый
Коэффициент пропускания
(% дневного света)
U-фактор (зима) Коэффициент солнечного тепла (SHGC)
Однослойное стекло (стандартное прозрачное) 0.25 89 1.09 0,81
Одиночный белый ламинат с теплоотражающим покрытием
( Southwall California Series ®)
0,25 73 1.06 0,46
Стекло с двойным стеклопакетом (стандартное прозрачное) 0,25 79 0,48 0,70
Двойное бронзовое отражающее стекло
( LOF Eclipse ®)
0.25 21 0,48 0,35
Тройное изолированное стекло (стандартное прозрачное) 0,125 74 0,36 0,67
Двойное пиролитическое стекло Low-e
( LOF Clear Low-e ®)
0,125 75 0,33 0,71
Мягкое покрытие Low-e Double Glass с наполнителем из газообразного аргона
( PPG Sungate ® 100 Clear )
0.25 73 0,26 0,57
Высокоэффективный Low-e
( Solarscreen 2000 VEI-2M ™)
0,25 70 0,29 0,37
Подвесная пленка с покрытием
( Heat Mirror 66 Прозрачная )
0,125 55 0,25 0,35
Подвесная пленка с покрытием с наполнителем из газообразного аргона
( Azurlite ® Heat Mirror SC75 )
0.125 53 0,19 0,27
Пленки с двойным подвесным покрытием с криптоном
( Heat Mirror 77 Superglass )
0,125 55 0,10 0,34

Информация о производительности была рассчитана с использованием программы компьютерного анализа WINDOW Национальной лаборатории Лоуренса Беркли.
Azurlite® и Sungate® являются зарегистрированными товарными знаками PPG Industries.
Heat Mirror ™ и California Series® являются товарными знаками Southwall Technologies.
LOF Eclipse® является зарегистрированным товарным знаком компании Pilkington / Либби-Оуэнс-Форд Ко.
Solarscreen 2000 VEI-2M ™ — зарегистрированная торговая марка Viracon

.

C. Прочие атрибуты

Другие важные атрибуты оконных и остекленных систем включают:

  • Заполнение газом — Внутренние газы, такие как аргон и криптон, часто вводятся между стеклянными панелями, чтобы уменьшить кондуктивную и конвективную теплопередачу. Эти недорогие газовые наполнители снижают U-значения, не влияя на коэффициенты затемнения или пропускание видимого света.

  • Фриттинг — Обожженные керамические покрытия или фритты могут наноситься на поверхность стекла с различными рисунками, цветами и плотностями.

  • Защитное стекло — Здесь можно найти информацию о применении и преимуществах многослойного архитектурного стекла. Для получения конкретной информации посетите веб-сайты производителей, перечисленных в разделе «Дополнительные ресурсы» на этой странице.

В здании международного терминала в аэропорту Ататюрк в Стамбуле используется многослойное стекло для обеспечения безопасности
Фото любезно предоставлено DuPont Laminated Technologies

  • Retrofit Films — Для получения информации о плюсах и минусах модифицированных пленок посетите Флоридский центр солнечной энергии.

  • Переключаемая оптика — Доступно новое поколение динамических остеклений, которые изменяют оптические свойства путем изменения света, температуры или напряжения (например, фотохромные, термохромные, электрохромные). В настоящее время эти материалы экономически целесообразны только для нишевых рынков, например как двусторонние зеркала.

D. Возможности и предостережения

В рамках кредитной программы NYSERDA помогла Управлению поездов столичного округа установить новое энергоэффективное остекление и высокоэффективное оборудование для обогрева и охлаждения на этом вокзале в Ренсселере, штат Нью-Йорк.
Фотография предоставлена ​​NYSERDA

Некоторые возможности проектирования и меры предосторожности, касающиеся спецификации и применения оконных и остекленных систем, включают:

Возможности
  • Использование высокоэффективных окон может значительно снизить нагрузку на отопление и охлаждение и устранить необходимость в обогреве по периметру в зданиях с преобладающей внутренней нагрузкой из-за влияния повышенной средней радиационной температуры (MRT) на комфорт пассажиров (см. High-Performance HVAC).

  • Оконные системы с низкоэмиссионным и спектрально-селективным покрытиями могут фильтровать повреждающее УФ-излучение и увеличивать срок службы предметов интерьера.

  • Оптимизированные системы окон для пассивного отопления в жилых зданиях или для дневного освещения в коммерческих / промышленных зданиях снизят нагрузки и уменьшат затраты на эксплуатацию и техническое обслуживание.

Предупреждения
  • Всегда указывайте сертифицированные значения энергоэффективности всего продукта.

  • Все низкоэмиссионные покрытия разные! Если селективные покрытия были определены как стратегия повышения производительности, убедитесь, что покрытие полностью и должным образом соответствует вашему применению.

  • Всегда учитывайте контроль ослепления, особенно в коммерческих и промышленных приложениях. Ограничение контрастности и обеспечение визуального комфорта в поле зрения имеют решающее значение, особенно при дневном освещении.

  • Избегайте проблем с конденсацией.Конденсация возникает, когда температура поверхности стекла опускается ниже точки росы комнатного воздуха. Это может повредить элементы окон и стен и затруднить обзор.

  • Исторические здания часто требуют специальной отделки окон. Стремление достичь исторической точности иногда может вступать в противоречие с желанием обеспечить энергоэффективность. К счастью, несколько компаний сейчас предлагают высокоэффективные продукты, которые могут имитировать внешний вид старинных окон, сохраняя при этом энергоэффективность.

Заявка

Пример использования

Аргоннская национальная лаборатория — Аргонн, Иллинойс

Корпорация по улучшению оборудования штата Айова (SIFIC) и Институт психического здоровья в Независимости, штат Айова, объединили свои усилия для выявления и внедрения улучшений в управлении энергопотреблением. Среди нескольких стратегий команда установила энергоэффективные окна на сумму более 300 000 долларов. На сегодняшний день Институт ежегодно экономит более 100 000 долларов на энергозатратах.

Аргоннская национальная лаборатория, Аргонн, штат Иллинойс, является одним из первых зданий Министерства энергетики США, получивших сертификат LEED от U.S. Совет по экологическому строительству. Дизайн включает более 15 строительных материалов, выбранных из-за их переработанного, возобновляемого или низкоэмиссионного содержания. Кроме того, некоторые функции энергосбережения, такие как высокоэффективные окна, ориентированные на запад и север, снизят потребление электроэнергии на 20% и природного газа на 30%, снизив воздействие парниковых газов на здание на 55 тонн в год. Подробнее…

Дополнительные ресурсы

WBDG

Задачи проектирования

Эстетика, продуктивность, устойчивость

Руководства и спецификации
Руководство по проектированию ограждающих конструкций здания

Стеновые системы: система внешней изоляции и отделки (EIFS), системы панельных металлических стен, системы сборных бетонных стен, системы тонких каменных стен
Системы окон: остекление, окна, навесные стены, наклонное остекление, наружные двери
Atria Systems

Ассоциации и организации

Инструменты проектирования и анализа

Свойства окна
  • Окна Energy Star®
  • Обычно физические свойства систем остекления легко получить из документации по продукту и сертифицированы Национальным советом по рейтингам окон (NFRC).
  • WINDOW, компьютерная программа, финансируемая из федерального бюджета, разработанная Национальной лабораторией Лоуренса Беркли (LBNL), вычисляет U-значения, SHGC и Tvis оконных систем, построенных из стекла и рам с известными свойствами.
Стратегии проектирования окон

Коммерческое и институциональное — Чтобы проанализировать влияние различных площадей окон и свойств стекла, исследуйте следующее:

  • Вычислительная гидродинамика (CFD) — этот усовершенствованный компьютерный метод анализа может помочь проанализировать влияние сложных систем фенестрации на воздушные потоки и характер внутренней вентиляции.Для получения дополнительной информации: CFD Online
  • DOE-2 — почасовая программа моделирования зданий, предназначенная для анализа сложных многозонных зданий.
  • eQuest® — замена PowerDOE.
  • Skylight Handbook — метод ручного расчета оптимального дизайна светового люка, разработанный Национальной лабораторией Лоуренса Беркли (LBNL). Доступно в AAMA (код продукта SHDG-1-88).
Прочее

Публикации

прочие

Наука за двойным остеклением: как это работает?

Энергоэффективность — горячая тема для домовладельцев по двум причинам: энергоэффективные улучшения дома могут снизить счета за дом и повысить его стоимость, а также уменьшат ваш углеродный след.Поскольку Великобритания и Европа изо всех сил пытаются достичь своих целей по сокращению выбросов углерода, совершенно необходимо, чтобы мы перестали полагаться на газ и другие ископаемые виды топлива в качестве источника энергии и начали использовать возобновляемые источники. Любые эффективные улучшения в доме, которые мы можем сделать, снизят потребление газа.

Окна с двойным остеклением — одно из лучших решений, которые выбирают домовладельцы, потому что они сохраняют в доме более высокую температуру. Двойное остекление также снижает внешний шум, что является еще одним дополнительным преимуществом. Но как этот тип окна настолько эффективнее, чем окно с одной панелью?

Стеклопакеты работают тремя способами:

  • Предотвращает потерю тепла через окно
  • Устраняет сквозняки через окно и раму
  • Работает как изолятор так же, как изоляция полых стен.

Зачем нужна дополнительная панель?

Окна с двойным остеклением состоят из двух частей, расположенных близко друг к другу, отсюда и название — двойное остекление.Есть стеклянная панель снаружи, стеклянная панель внутри и небольшое пространство в центре, известное как воздушный зазор или плотный воздушный карман.

Когда тепловая энергия передается от горячего помещения к холодному, мы называем это конвекцией, но для этого требуется хороший проводник. Захваченный воздух между стеклом не может циркулировать, поэтому он является плохим проводником, что снижает скорость потери тепла изнутри дома. Чем меньше тепла может выходить из комнаты через оконное стекло, тем дольше остается теплее.

Многие окна с двойным остеклением изготавливаются с рамами из ПВХ или алюминия, которые являются одновременно прочными и эффективными материалами. Вокруг оконных рам не должно быть небольших зазоров, чтобы в дом проникал холодный воздух.

Уменьшение счетов и повышение безопасности

Добавив к окнам дополнительный кусок стекла, вы можете значительно снизить потери тепла и сократить ежегодные затраты на электроэнергию. У окон с двойным остеклением есть и множество других преимуществ — например, два стекла намного сложнее разбить, чем одно, поэтому они могут еще больше повысить безопасность дома.Они гарантированно увеличат стоимость вашего дома, если вы перейдете с одинарных окон на окна с двойным остеклением, поскольку они повысят общую энергоэффективность дома.

Если вы хотите узнать больше о стеклопакетах и ​​окнах, свяжитесь с нашей дружной командой — мы производим собственные продукты, поэтому мы можем ответить на любые ваши вопросы, связанные со стеклом.

Вернуться в блог

Двойное остекление — TheGreenAge

Что такое двойное остекление?

Все дома теряют тепло через окна.Установка энергоэффективных стеклопакетов — это эффективный способ сократить ваши счета за электроэнергию и сохранить в доме теплее и тише.

В окнах с двойным остеклением используются два листа стекла с зазором между ними, который создает изолирующий барьер, тогда как в окнах с тройным остеклением используется три листа стекла. Оба варианта могут обеспечить высокий уровень энергоэффективности; это не тот случай, когда вам нужно использовать тройное остекление, чтобы получить наиболее энергоэффективное окно.

Пространство между стеклянными панелями может быть заполнено либо вакуумом (в настоящее время это довольно редко, поскольку требуется отличная герметизация, иначе вакуум уменьшается, поэтому эффективность снижается), либо тяжелым инертным газом, таким как аргон, криптон или ксенон.Оба эти метода пытаются создать более эффективный изолирующий барьер, известный с научной точки зрения как увеличение R-значения (которое является мерой теплового сопротивления).

Энергоэффективные стеклопакеты доступны в различных материалах рамы (включая ПВХ и более традиционное дерево) и стилях. Эти окна различаются по своей энергоэффективности, в зависимости от того, насколько хорошо они не пропускают тепло через окно, сколько солнечного света проходит через стекло и сколько воздуха может просачиваться внутрь или наружу через окно.

Некоторые производители окон и дверей с двойным остеклением услужливо используют схему оценки энергопотребления окон, чтобы показать энергоэффективность своей продукции. Это похоже на то, что вы, возможно, видели на таких приборах, как холодильник или стиральная машина. Окна класса А — самые эффективные. Чтобы проверить энергоэффективность окна перед покупкой, посмотрите на его этикетку энергоэффективности.

Вопросы, которые следует задать себе, прежде чем инвестировать в двойное остекление:

1. Насколько энергоэффективны окна?

Выбирая заменяемые стеклопакеты, вы можете проверить их энергоэффективность, посмотрев на логотип Energy Saving Trust Recommended и этикетку энергоэффективности Британского рейтингового совета Fenestration (BFRC).Чем выше рейтинг энергопотребления, тем он более энергоэффективен. Фонд энергосбережения одобряет любые окна с рейтингом B или выше. К сожалению, в настоящее время производители окон не обязаны маркировать свою продукцию; однако, выбирая окно с высоким рейтингом, вы знаете, что будете покупать наиболее эффективные.

Список всех типов стеклопакетов и окон с тройным остеклением, а также их материал рамы и энергетический рейтинг можно найти на веб-сайте BFRC.

2. Сколько слоев стекла лучше всего?

Двойное остекление состоит из двух слоев стекла с зазором около 16 мм между ними.Также есть вариант тройного остекления, в котором есть три слоя стекла. Доступны как окна с двойным, так и тройным остеклением класса А.

3. Какое стекло лучше?

Наиболее энергоэффективным стеклом для двойного остекления является стекло с низким коэффициентом излучения (Low-E). Часто это незаметное покрытие из оксида металла, обычно на одной из внутренних панелей — рядом с зазором. Он пропускает солнечный свет и тепло, но снижает количество тепла, которое может снова выйти.

4. Что между панелями?

Очень эффективные окна могут использовать газы, такие как аргон, ксенон или криптон, в зазоре или вакуум между двумя листами стекла.

5. Что разделяет панели?

Все окна с двойным остеклением имеют распорки по внутренним краям, чтобы разделять два стекла. Для более эффективного окна ищите распорки, содержащие мало металла или совсем не содержащие металла — их часто называют распорками с «теплым краем».

Схема оценки энергии окна BFRC проверяет все компоненты, чтобы гарантировать, что последнее окно соответствует заявленному стандарту энергоэффективности. Это означает, что вам просто нужно посмотреть рейтинг A-G и помнить, что A — лучший! В качестве альтернативы просто найдите логотип Energy Saving Trust Recommended, который можно найти только на остеклении с рейтингом B или выше.

6. Какой каркас подходит для вашего дома?

Рама, которую вы выберете, будет зависеть от вашего дома и вашего личного вкуса. Для всех материалов рамы доступны окна с каждым классом энергопотребления.

    • Рамки из ПВХ являются наиболее распространенным типом. Они служат долго и могут быть переработаны.
    • Деревянные рамы могут иметь меньшее воздействие на окружающую среду, но требуют ухода. Их часто используют в заповедниках, где оригинальные окна были деревянными.
    • Алюминиевые или стальные рамы тонкие и долговечные. Их можно переработать.
    • Композитные рамы имеют внутреннюю деревянную раму, покрытую алюминием или пластиком. Это снижает потребность в техническом обслуживании и сохраняет раму водонепроницаемой.

7. Вам нужна вентиляция?

Поскольку заменяемые стеклопакеты будут более герметичными, чем оригинальные стеклопакеты, в вашем доме может образоваться конденсат из-за ограниченной вентиляции.

Если фоновая вентиляция в помещении недостаточна, некоторые заменяемые окна будут иметь вентиляционные отверстия, встроенные в раму, которые пропускают небольшую контролируемую вентиляцию.

Конденсация может иногда происходить снаружи нового низкоэмиссионного остекления. Это связано с тем, что низкоэмиссионное стекло отражает тепло обратно в дом, и в результате внешнее стекло остается прохладным, и в холодную погоду может образовываться конденсат — вам не нужно об этом беспокоиться.

Преимущества установки стеклопакетов

Снижение счетов за электроэнергию : замена всех окон с одинарным остеклением на энергоэффективные стеклопакеты может сэкономить вам около 135 фунтов стерлингов в год на счетах за электроэнергию.

Меньший углеродный след : используя меньше топлива, вы будете производить меньше углекислого газа (CO 2 ), что приводит к глобальному потеплению.

Более удобный дом : энергоэффективное остекление снижает потери тепла через окна и означает меньше сквозняков и холодных пятен.

Тишина и покой : энергоэффективные окна не только сохраняют тепло, но и изолируют ваш дом от нежелательного внешнего шума.

Снижение конденсации : энергоэффективное остекление снижает образование конденсата на внутренней стороне окон.

Стоимость и экономия двойного остекления будет разной для каждого дома и каждого окна, в зависимости от размера, материала и установщика. Экономия также будет зависеть от того, сколько вы сейчас платите за отопительное топливо; эта экономия основана на доме с газовым отоплением.

Установка стеклопакетов

При планировании установки вам необходимо знать строительные нормы и правила, что делать, если двойное остекление не подходит для вашей собственности, а также о том, как ухаживать за окнами.Когда вы думаете о замене остекления, вам необходимо убедиться, что ваши окна установлены правильно и соответствуют всем действующим нормам.

Строительные нормы и правила

Согласно строительным нормам Англии и Уэльса новые и заменяемые окна должны соответствовать определенным требованиям к энергоэффективности:

Новые и заменяемые окна в существующих домах в Англии и Уэльсе должны иметь значение не ниже WER, диапазон C или значение U 1.6. В Шотландии должно быть не менее WER, диапазон C или значение U 1.6 В Северной Ирландии должно быть не менее WER, диапазон E или значение U 2,0 или значение U центральной панели 1,2.

Однако, если вы живете в заповедной зоне, имеете указание «статья четыре» на вашем участке или имеете здание, внесенное в список памятников, могут применяться дополнительные правила. Прежде чем приступить к какой-либо работе, обязательно проконсультируйтесь с местным отделением планирования. Направление «Статья 4» отменяет право разрешенной застройки, а это означает, что вам нужно будет подать заявку на разрешение на строительство перед заменой любых окон.Это часто применяется в заповедных зонах.

Как соблюдать правила

Чтобы обеспечить соблюдение нормативных требований, существуют определенные правила установки окон:

    • При установке окон своими руками перед установкой окон необходимо подать заявление на получение разрешения строительного надзора. Для профессиональных установок ваш установщик должен быть зарегистрирован в схеме компетентных лиц или зарегистрировать установку через местный орган управления зданием.
    • Схемы компетентных лиц в Англии и Уэльсе — это Схема самооценки Fenestration (FENSA), Британский институт стандартов (BSI) или схема Certass Glazing.

Найти зарегистрированных установщиков

FENSA гарантирует, что ее монтажники и рамы соответствуют строительным нормам. Чтобы найти установщика, зарегистрированного в FENSA, посетите веб-сайт FENSA.

Certass — это еще одна схема, которая регистрирует и утверждает установщиков. Чтобы найти зарегистрированного установщика Certass, посетите веб-сайт Certass.

Спросите своего установщика, когда вы получите сертификат после завершения установки, подтверждающий, что установка была завершена в соответствии со строительными нормами.

Другие варианты повышения энергоэффективности ваших окон

Если вы не можете установить двойное остекление (например, если вы живете в заповедной зоне или в здании, внесенном в список памятников архитектуры), у вас есть другие варианты:

Плотные шторы

Шторы с подкладкой из тяжелого материала могут уменьшить потери тепла из комнаты через окно в ночное время и избавиться от сквозняков.Они сэкономят немного энергии, но их следует использовать только как краткосрочную меру.

Об этом стоит подумать при ремонте!

Вторичное остекление

Вторичное остекление — установка вторичного стекла и рамы внутри существующего оконного проема. Это, вероятно, будет менее эффективно, чем замена окон, поскольку единицы, как правило, не так хорошо герметичны, однако это значительно дешевле, чем двойное остекление. Для вторичного остекления доступно стекло с низким коэффициентом излучения, которое улучшает характеристики.

Преимущества

    • Двойное остекление сохраняет тепло в вашем доме, сокращая ваши счета за коммунальные услуги, поскольку для обогрева вашего дома требуется меньше тепла.
    • Приблизительно 150 фунтов стерлингов в год можно сэкономить, если использовать трехслойный двухквартирный дом и продукт с рейтингом B или выше, это может снизить выбросы CO2 на 680 кг в год. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
    • Двойное остекление действует как звукоизоляционный механизм, что делает его идеальным решением, если вы живете рядом с оживленной дорогой.
    • Вы можете выбрать из множества различных дизайнов, чтобы они соответствовали стилю вашего дома. Вторичное остекление (которое действует аналогично двойному остеклению) может даже позволить вам сохранить исходные окна в их нынешнем виде.

Ограничения

    • Стеклопакеты иногда могут задерживать влагу внутри, если они не установлены должным образом или не полностью герметичны, поэтому их необходимо отремонтировать / заменить.
    • Летом двойное остекление может задерживать слишком много тепла в доме, делая его неприятно теплым.

Стоимость

    • Стоимость двойного остекления в вашем доме зависит от того, сколько окон вы заменяете, типа используемой рамы (например, дерево, ПВХ) и размера каждой из рам. Приблизительно, окно из ПВХ с створкой обойдется вам примерно в 700 фунтов стерлингов, а эквивалент с деревянной рамой — около 1100 фунтов стерлингов.

Energy Saving Trust одобряет любые окна с рейтингом B или выше.

Windows: понимание энергоэффективности | Строительство и строительные технологии

Обратите внимание: Эта старая статья нашего бывшего преподавателя остается доступной на нашем сайте в архивных целях. Некоторая информация, содержащаяся в нем, может быть устаревшей.

Обновленная информация о том, как работают современные высокотехнологичные окна и на что обращать внимание при следующей покупке.

Пол Физетт — © 2003

Когда мы выбираем окна для нового дома или реконструируемого проекта, обычно в первую очередь обращаем внимание на внешний вид.Чаще всего мы выбираем оконные рамы, навесы, двойные или неподвижные стекла, исходя из личного вкуса, а не потому, что они обеспечивают более плотное прилегание или лучшую естественную вентиляцию. Удобство тоже важно. Целая индустрия построена вокруг откидного окна. Понравиться внешнему виду окна — вопрос нечеткий. Но производительность и стоимость абсолютны. Это важные ценности, заслуживающие внимательного рассмотрения.

Потребители очарованы ценой на насосе: стоимостью окон в готовом виде.Но стоимость действительно зависит от долговечности и затрат на электроэнергию, которые ежегодно пропускаются через окна. Энергоэффективные окна экономят деньги каждый месяц. Они могут снизить ваши закладные инвестиции, позволив вам установить меньшую и менее дорогую систему отопления и охлаждения. Эффективные окна позволяют чувствовать себя более комфортно и служат дольше. Энергосбережение и долговечность — важнейшие составляющие стоимости жизненного цикла. Немного подумав, вы можете получить все это. Сегодня высокая производительность проявляется в любом стиле окон.

Вопросы энергетики

Я убежден, что если бы мы могли видеть потерю энергии, как мы видим цвет и форму, энергоэффективность была бы в нашем списке желаемых вариантов окон. Представьте, что у вас есть циферблат, на котором отображается потраченная энергия, когда они льются через наши окна!

Окна имеют тепловые отверстия. Большинство из них в 10 раз менее энергоэффективно, чем площадь стены, которую они заменяют. Среднестатистический дом может терять 30% энергии тепла или кондиционирования воздуха через окна. Хорошая новость заключается в том, что оконные технологии улучшаются семимильными шагами.Бывают даже случаи, когда новые окна могут принести чистую прибыль. Выбор энергоэффективных окон рентабелен в любом климате. Срок окупаемости выбора энергоэффективных агрегатов составляет от 2 до 10 лет. Окна в стиле хай-тек привлекательны, и их очень легко выбрать.

Поток энергии

Отдельные компоненты окна работают согласованно, чтобы противостоять силам, действующим на всю конструкцию. Тепло теряется и накапливается за счет сил теплопроводности, конвекции, излучения и утечки воздуха.Передача тепла через окно за счет теплопроводности, конвекции и излучения выражается с помощью U-значений. Значение R является математически обратной величине U. Таким образом, значение U, равное 0,5, совпадает с значением R, равным 2. Думайте о U как о потоке, а R как о сопротивлении потоку. Утечка воздуха отдельно выражается в кубических футах воздуха, который просачивается через квадратный фут площади окна в минуту.

Проводимость — это движение тепла через твердый материал. Прикоснитесь к горячей сковороде, и вы почувствуете тепло, передаваемое от электрической катушки через сковороду.Тепло проходит через стекло, разделители (металлические полосы, разделяющие стекла) и раму окна примерно одинаковым образом. Прервите путь менее проводящим материалом, и вы помешаете потоку тепла. Менее проводящие материалы, такие как изоляция, делают это за счет захвата мертвого воздуха между твердыми волокнами изоляции. Стеклопакеты делают это за счет улавливания газов с низкой проводимостью, таких как аргон и криптон, в пространстве между стеклами. Термостойкие прокладки и оконные рамы также снижают теплопроводность.

Конвекция — это еще один способ прохождения тепла через окна. В холодном климате нагретый воздух в помещении трется о внутреннюю поверхность оконного стекла. Воздух охлаждается, становится более плотным и опускается на пол. Когда этот поток воздуха падает на пол, на поверхность стекла устремляется больше теплого воздуха. Цикл, называемый конвективной петлей, является самовоспроизводящимся. Холодная стеклянная поверхность методично отводит тепло из воздуха в помещении. Сидя на диване, вы воспринимаете это конвективное движение как сквозняк и поднимаете термостат.К сожалению, каждое увеличение настройки термостата на 1 градус увеличивает потребление энергии на 2%! Вместо этого увеличьте температуру стекла. Выбирайте многократное остекление с заполнением газом с низкой проводимостью, разделителями по теплым краям и термостойкими рамами. Они повышают температуру внутреннего стекла, замедляют конвекцию и повышают комфорт.

Передача излучения — это движение тепла от более теплого тела к более холодному посредством энергетических волн. Хороший поглотитель — хороший излучатель. Большинство дровяных печей имеют черный цвет не зря.Черный лучше всего поглощает и излучает радиацию. Вы можете почувствовать лучистое тепло печи на своем лице через комнату. В свою очередь, ваше лицо кажется прохладным, когда оно излучает (излучает) тепло на холодный лист оконного стекла. Это неприятное ощущение, такое как конвекция, убеждает поднять термостат. Потеря лучистого тепла — это больше, чем просто ощущение: прозрачное стекло поглощает тепло и отводит его на улицу. Потенциалы поглощения и излучения стекла можно значительно снизить, нанеся на стекло покрытия, отражающие определенные длины волн энергии.Покрытия с низким «E» излучают меньше длинноволновой тепловой энергии. В холодном климате в доме остается больше тепла. В жарком климате тепло остается на улице. Покрытия Low-E улучшают изоляционные свойства окна примерно так же, как добавление дополнительного оконного стекла к устройству. Таким образом, окна с низким E с двойным остеклением работают так же хорошо, как прозрачные окна с тройным остеклением.

Утечка воздуха отводит около половины энергии отопления и охлаждения среднего дома на улицу. Утечка воздуха через окна и вокруг них является причиной большей части этих потерь.Хорошо спроектированные окна имеют прочные уплотнители и качественные закрывающие устройства, которые эффективно блокируют утечку воздуха. Распашные окна, такие как створки и навесы, намного сильнее прижимаются к уплотнению, чем раздвижные и двойные навесные окна. Но приемлемы хорошо сделанные двойные подвесы. На утечку воздуха также влияет то, насколько хорошо соединены отдельные части оконного блока. Соединения стекла с рамой, рамки с рамой и створки с рамой должны быть плотными. Значения утечки воздуха указаны в технических характеристиках окон в кубических футах в минуту на квадратный фут окна.Ищите окна с сертифицированной скоростью утечки воздуха менее 0,30 кубических футов в минуту / фут. Лучше всего самые низкие значения.

Впуск энергии

Хорошо спроектированные окна блокируют поток энергии из нашего кондиционированного помещения. Но мы не хотим полностью блокировать наши поставки бесплатной солнечной энергии. В холодном климате мы большую часть времени приветствуем солнечное тепло и свет. И как только мы улавливаем тепло, мы не хотим отказываться от него. В теплом климате нам не нужна жара, но нам нужен свет. Усовершенствованная оконная технология позволяет использовать обе возможности!

Видно менее половины солнечной энергии.Более длинные волны, за пределами красной части видимого спектра — тепло (инфракрасное). Энергия с более короткими длинами волн, помимо пурпурного, является ультрафиолетовым (УФ). Когда солнечная энергия попадает в окно, видимый свет, тепло и ультрафиолетовое излучение отражаются, поглощаются или передаются в здание. Современные окна в стиле хай-тек предназначены для выбора правильного сочетания тепла и света для данного климата и окружающей среды. Мы выбираем сочетание стеклянных покрытий, газовых наполнителей, разделителей стекла и оконных рам, которые лучше всего подходят для нашей области применения.

Остекление

На рынке достаточно систем остекления, чтобы поразить воображение. В 1960 году выбор был прост: использовать однослойное прозрачное стекло с штормовым окном. Еще в 1980 году пятьдесят процентов проданных окон были с одинарным остеклением. Сегодня более 90% из них имеют как минимум двойное остекление, а половина — с низкоэмиссионным покрытием. Дополнительная стоимость низкоэмиссионных покрытий и газовых наполнителей с низкой проводимостью составляет всего несколько долларов за квадратный фут, что составляет около 5% от общей стоимости оконного блока.Это и ежу понятно. Эти улучшения повышают энергоэффективность почти на 100% по сравнению с прозрачным стеклом, уменьшают конденсацию в холодном климате и сокращают выцветание ткани. Стеклянные покрытия предназначены для выбора определенных длин волн энергии. Они могут блокировать УФ, тепло, свет или любую их комбинацию.

Окна с высокой пропускной способностью (VT) хорошо просматриваются. Они тоже допускают естественный дневной свет. Помимо красивого вида, вы экономите энергию, потому что используете меньше искусственного света.Некоторые оттенки и покрытия, блокирующие тепло, также уменьшают пропускание видимого света, так что будьте здесь осторожны. Величина VT окна указана в литературе производителей как сравнение с количеством видимого света, который в противном случае прошел бы через открытое отверстие в стене. VT иногда выражается как значение «всего окна», включая эффект кадра. Ага! Думаю, большинство людей понимают, что сквозь рамку не видно. Важна наша способность видеть сквозь стекло. Убедитесь, что вы получили VT стекла, а не всего устройства.

Диапазон VT в жилых окнах простирается от теневых 15% для некоторых тонированных стекол до 90% для прозрачных стекол. Стекло со значениями VT выше 60% выглядит прозрачным. Любое значение ниже 50% начинает выглядеть темным и / или отражающим. Люди очень по-разному воспринимают то, что ясно и что имеет оттенок цвета, особенно когда вы смотрите через стекло под углом. Лучший совет — взглянуть на образец стекла и судить самому, прежде чем заказывать окно. Смотрите через стекло на улице, а не через окно выставочного зала.Держите стакан под разными углами. Если ваш поставщик говорит, что не может показать вам образец стекла, вы делаете покупки не у того продавца. Найдите другого дилера!

Производители давно используют термин коэффициент затенения (SC) для описания того, сколько солнечного тепла передается каждой из их систем остекления. Полностью непрозрачный элемент имеет оценку 0, а отдельное стекло из прозрачного стекла дает оценку 1 по этой сравнительной шкале. Окно с прозрачным двойным остеклением имеет оценку 0,84, потому что оно пропускает 84% тепла, чем одинарное остекление.Тем не менее, коэффициент солнечного тепловыделения (SHGC) — это новый более точный инструмент, применяемый для описания солнечного тепловыделения. SHGC — это доля доступного падающего солнечного тепла, которое успешно проходит через оконный блок. Он также использует шкалу от 0 (нет) до 1 (для 100% доступности). Ключевое отличие состоит в том, что SHGC смотрит на процент доступного солнечного тепла, а не на процент того, что проходит через отдельное стекло. Учитывает различные углы наклона солнца и эффект затенения оконной рамы.В результате это примерно на 15% ниже значений SC.

Стеклянные покрытия разработаны для выбора определенной длины волны энергии. Можно иметь стеклянное покрытие, которое блокирует длинноволновую тепловую энергию (низкий SHGC), позволяя при этом большому количеству более коротковолновой световой энергии (высокая VT) проникать в дом. Эта формула идеальна для жаркого климата. Низкий SHGC сократит счета за кондиционирование воздуха больше, чем если бы вы увеличили изоляционную ценность своего окна с помощью дополнительного оконного стекла. СГК до 0.40 рекомендуется для жаркого климата. В холодном климате вам нужна как хорошая видимость, так и высокий приток солнечного тепла. SHGC 0,55 и выше рекомендуется для холодного севера. В климатических условиях с переменным климатом, например в Вашингтоне, округ Колумбия, выбор SHGC от 0,40 до 0,55 является разумным, поскольку существует компромисс между нагрузками на охлаждение и обогрев.

Окна, блокирующие ультрафиолетовое излучение, уменьшают выцветание ткани. Выбирайте окна, обеспечивающие высокую защиту от ультрафиолета. Ожидайте найти в наличии окна, которые блокируют более 75% УФ-энергии.Вопреки расхожему мнению, некоторый видимый свет также выцветает на ткани. Некоторые производители используют как функцию повреждения Крохмана, так и значения пропускания УФ-излучения, чтобы оценить способность окна ограничивать возможность выцветания ткани.

Производители окон иногда хвастаются значениями R-8 (U — 0,125). Будь очень осторожен. Это может быть только значение в центре стакана. Не соглашайтесь на высокую стоимость стекла. Ищите значения «всего окна» U-0,33 или лучше. Окна с низкими значениями U широко доступны во всех стилях.Некоторые производители растягивают пластиковую пленку с низким энергопотреблением в заполненном газом воздушном пространстве стеклопакетов, чтобы обеспечить эффективное третье или четвертое «стекло». По весу эти окна сравнимы с двойным остеклением, а истинные общие характеристики окон у некоторых увеличиваются до уровня выше R-6. Эти устройства дороги, но эти высокотехнологичные версии могут быть более энергоэффективными, чем стены в очень холодном климате. Показатель R ниже, чем у типичной стены, но если блоки с тройным остеклением спроектированы с высоким SHGC, они могут быть чистыми выигрышами в энергии в некоторых конструкциях.

Проставки

Если вы жили в холодном климате, вы видели конденсат и даже иней на окнах. Когда теплый воздух в помещении охлаждается ниже точки росы, жидкая вода выдавливается из воздуха, и конденсат собирается на холодной поверхности. Конденсат обычно образуется по краям оконного стекла. Не удивительно. Край — это место, где большинство стеклопакетов удерживается алюминиевыми распорками. Алюминиевые прокладки обладают высокой проводимостью, поэтому самая холодная часть остекления находится вокруг его краев.Влажные условия способствуют росту плесени, гниению и повреждению отделки. Конденсат влияет на долговечность и комфорт. Это причина номер 1 для обратных вызовов, связанных с окном. Нагревание краев снижает вероятность образования конденсата.

Построить окно без теплового моста практически невозможно. Но материал и форма материала, из которого изготовлена ​​прокладка, могут существенно повлиять на скорость прохождения тепла через край окна. Многие производители окон теперь предлагают в качестве стандартной платы проставки с теплыми краями.Обычные алюминиевые распорки недопустимы! В лучших окнах используются менее проводящие материалы, такие как тонкая нержавеющая сталь, пластик, поролон и резина. Прокладки с теплым краем могут улучшить коэффициент теплопередачи всего оконного блока на 10%. Но что еще более важно, уменьшается конденсация. Эти прокладки повышают температуру кромок примерно на 5 градусов. Существует множество версий с товарными знаками, таких как Swiggle Stick, Super Spacer, PPG Intercept, Ultra Edge и т. Д. Важно то, что заказываемое вами окно имеет дистанционную систему с теплыми краями.А если вас беспокоит, что газ аргон вытечет из окна, все указывает на то, что правильно построенное уплотнение легко прослужит 20 лет. Проверить гарантию.

Рамки

Самыми популярными и широко доступными оконными рамами являются дерево и полый винил. Алюминий занимает третье место. На рынок поступает множество альтернативных материалов, таких как композиты из дерева и смолы, стекловолокно, пена ПВХ и изоляционный винил, но общая сумма этих предложений незначительна.В 1996 году было продано более 47 миллионов окон для жилых домов. Из них 46% были деревянными (включая виниловые и алюминиевые), 36% — виниловые, 17% — алюминиевые и 1% — из других материалов. Дерево преобладает в новом строительстве, занимая от 53% до 27% рыночного преимущества над винилом. Тем не менее, винил занимает от 45% до 40% рынка модернизации и замены. По прогнозам, винил станет королем нового строительства в течение следующих 2 лет. Долговечность и производительность — самые важные вопросы для строителей и домовладельцев.(СМ. ЦИФРЫ В КОНЦЕ СТАТЬИ)

Около 25% площади окна занимает его рамка. Таким образом, материал каркаса должен быть термически непроводящим. По большей части дерево и винил работают одинаково хорошо. Алюминиевые рамы обычно плохо переносят энергию. Соединения, в которых скрепляется каркас, должны быть плотно закрыты. Фурнитура и уплотнитель высшего качества должны быть тщательно закреплены вокруг проема створки, чтобы ограничить утечку воздуха. Присмотритесь к этой детали. Долговечность важна.Гидроизоляционная пленка должна плотно закрываться после закрытия многих сотен окон, дождя, сушки на солнце и замораживания зимой. Недорогой хрупкий пластик, металл или материалы, напоминающие щетку, не режут его. Лучше всего подойдут высококачественные сжимаемые прокладки, подобные тем, которые используются для уплотнения дверей автомобилей. Затворы должны плотно прижимать окна. Внимательно изучите эти компоненты и спросите своего архитектора или строителя о послужном списке конкретного бренда. Выбирайте давних победителей. Пусть другие экспериментируют с новым брендом.

Пик продаж алюминиевых окон пришелся на начало 1980-х годов, когда им принадлежало 60% рынка окон для жилых домов.Они только что прошли 17%: идет вниз. Алюминиевые окна очень прочные и не требуют особого ухода. Однако это сифоны энергии. Их можно заставить работать достаточно хорошо, если тепловой разрыв включен в конструкцию. Но это сложная и дорогостоящая в изготовлении деталь.

Деревянные окна — обычно самые дорогие окна. Деревянные рамы бывают либо из массива дерева, либо с алюминиевым покрытием, либо с виниловым покрытием. Один из самых больших недостатков использования окон из массивной древесины — уход.Древесина гниет, сжимается и разбухает. Краска не получается. Массив дерева требует частого и суетливого ухода. С другой стороны, ухоженная древесина хорошо выглядит, устойчива и легко перекрашивается. Потребители предпочитают плакированные версии, потому что их проще обслуживать.

Алан Кэмпбелл, президент Национальной ассоциации деревянных окон и дверей, сообщает: «Более 90% проданных деревянных окон облицованы алюминием или винилом». Кэмпбелл считает, что облицованные окна — это лучшее из обоих миров: внешняя поверхность, не требующая особого ухода, с привлекательной внутренней поверхностью, которую можно покрасить, окрасить или оставить в естественном цвете.С другой стороны, если вам надоедает цвет внешней отделки — тоже плохо. Выбирая сплошную или облицованную версию, убедитесь, что производитель обработал деревянные рамы водоотталкивающим консервантом (WRP) для повышения долговечности, стойкости краски и стабильности размеров.

Окна из винила (поливинилхлорида или ПВХ) существуют уже 35 лет. В начале 1980-х винил занимал 3% рынка жилой недвижимости, но популярность винила выросла. В прошлом году его доля выросла до более 36 процентов от всех проданных окон.Винил энергоэффективен, прочен, устойчив к гниению, насекомым и атмосферным воздействиям. В его состав входят химические вещества, препятствующие разложению под воздействием ультрафиолета. Винил окрашен по всему сечению и не требует покраски. Стук по винилу из-за того, что он тускнеет, не окрашивается, становится хрупким и термически нестабильным (особенно темные цвета). Он расширяется и сжимается больше, чем дерево, алюминий и даже стекло, которое он держит. Виниловые рамы могут со временем вызвать повышенную утечку воздуха из-за этого дифференциального движения.Ричард Уокер, технический директор Американской ассоциации архитектурных производителей (AAMA), быстро говорит: «Виниловые окна созданы с учетом этого механизма, и не было зарегистрировано отказов, вызывающих беспокойство». Хороший совет: выбирайте светлые виниловые окна с термосварными уголками.

Пигменты, входящие в состав краски, почти идентичны пигментам, входящим в состав винила, но цвет винила остается неизменным. Уокер утверждает: «Небольшое протирание Soft Scrub или одним из продуктов из нашего списка рекомендуемых чистящих средств [AAMA] вернет винилу его первоначальный блеск.«У AAMA есть программа сертификации виниловых профилей, по которой более 2000 виниловых окон сертифицированы на стабильность размеров, термостойкость и устойчивость к атмосферным воздействиям. Выветривание на открытом воздухе проводится во Флориде, Кентукки и Аризоне в течение 2-летнего периода, после чего снимаются показания цвета. Я попробовал пройти тест «Soft Scrub» и был впечатлен тем, насколько ярче состарился винил. Конечно, не исходного цвета, но было отмечено заметное и приемлемое улучшение.

Окна из стекловолокна начинают появляться в нескольких производственных линиях.Стекловолокно чрезвычайно прочно, и, поскольку оно изготовлено из стекловолокна, коэффициент расширения рам и стекла одинаков. Стекловолокно необходимо красить, оно дороже винила. Owens Corning, Andersen и Marvin — 3 основных производителя, которые производят окна из стеклопластика. Owens Corning — единственный производитель, который производит окна из стекловолокна с изолированными рамами. Но прежде чем вы слишком взволнованы… U-значение всего окна для створчатого окна с низким E, заполненным аргоном, имеет то же значение 0.32 балла как для неизолированного винила, так и для стеклопластика.

AAMA и NWWDA более двух лет работали над разработкой единого стандарта для деревянных, виниловых и алюминиевых окон. По состоянию на апрель 1997 года совместный отраслевой стандарт AAMA / NWWDA официально удостоверяет эффективность окон путем независимой проверки третьей стороной. Оконные блоки случайным образом снимаются с производственной линии компаний-членов AAMA и NWWDA и тестируются на утечку воды, утечку воздуха, сопротивление конструкции ветровой нагрузке и сопротивление принудительному входу, но не на энергоэффективность всего окна.Окна, прошедшие проверку, получают ярлык AAMA / NWWDA. Ищите это свидетельство.

Простые правила выбора окна

C старый климат 1 M Смешанный климат 2 H от климата

Значение U

<0,33 во всех климатических условиях: низкий уровень U не так важен в жарком климате

VT

> 60% > 50% > 50%

ШГК

> 0.55 0,40 — 0,55 <0,40

Защита от ультрафиолета

> 75% > 75% > 75%

Проставка

проставки для теплого края для любого климата

Рама

непроводящие рамы для любого климата

Утечка воздуха

<0.30 кубических футов в минуту / фут 2 для любого климата

1. Показатели U больше влияют на теплопотери в холодном климате, потому что разница между температурами внутри и снаружи намного больше, чем в жарком климате.
2. Рассмотрите возможность компромисса между комфортом и производительностью в колеблющемся климате.

Проверенные энергетические характеристики

До недавнего времени покупка окна напоминала покупку матраса. Каждый производитель использовал свой собственный набор стандартов, чтобы гарантировать производительность.С матрасами вы получаете мягкую подушку, хиро-протектор и дополнительную защиту от осанки. С окнами вам обещают энергоэффективность с показателями U и R. Но что означает рекламируемое значение R? И значит ли это одинаково для всех окон? Едва! Некоторые производители определяют значение R, измеряя проводимость в одной точке в центре стекла, и не учитывают тепло, передаваемое через раму или металлические прокладки по краям окна. Они не учитывают утечку воздуха вокруг створки.Они также не измеряют потери на излучение, излучаемое всем оконным блоком. Другие честно сообщили о значениях для всего окна.

Итак, в 1989 году был сформирован Национальный совет по оценке окон (NFRC), чтобы уравнять правила игры в оконной индустрии (оконное стекло — это модное слово для окон и дверей). Миссия NFRC — разработать национальную систему оценки энергоэффективности окон и дверей. Все окна с рейтингом NFRC тестируются с использованием надежной стандартной процедуры, которая измеряет передачу энергии через весь оконный блок.Такие вещи, как U-значения, коэффициенты притока солнечного тепла, значения пропускания видимого света и скорости утечки воздуха теперь (или скоро будут) указаны на сертифицированных окнах. Когда потребители видят этикетку NFRC на окнах, которые они рассматривают, они могут быть уверены, что у них есть надежный инструмент, который они могут использовать для сравнения окон.

По состоянию на июнь 1997 года, NFRC насчитывала более 150 участников с более чем 30 000 окон, дверей и световых люков в программе. «Сюда входят все основные производители, такие как Jeld-Wen, Andersen, Marvin, Pella, Certainteed, Owens Corning, Peachtree и т. Д.- говорит административный директор NFRC Сьюзан Дуглас. По оценкам Дугласа, в стране насчитывается несколько тысяч производителей окон, но большинство из них — небольшие местные компании, отвечающие за меньшую часть всего бизнеса.

Рейтинговая система NFRC работает следующим образом: производители окон, которые хотят пройти сертификацию, нанимают лабораторию, аккредитованную NFRC. Лаборатория имитирует тепловые характеристики окон с помощью компьютеров. Производительность всей установки, включая раму, распорку и стекло, измеряется.Окна с наивысшими и наименьшими смоделированными значениями коэффициента теплопередачи в каждой линейке продуктов (например, створки или двойные подвесы) подвергаются физическим испытаниям для проверки компьютерного моделирования. Независимое инспекционное агентство, имеющее лицензию NFRC, просматривает компьютерные модели и случайным образом извлекает оконные блоки из производственного цеха в качестве тестовых образцов. Для проверки линейки продуктов значения физических испытаний должны укладываться в пределах 10% от компьютерных прогнозов. Если результаты испытаний выходят за пределы допустимого диапазона, линейка продуктов не проходит сертификацию и не получает ярлык NFRC.

В настоящее время производители, участвующие в программе NFRC, должны указывать сертифицированные значения U на этикетке. Они решают, следует ли включать на этикетку коэффициент солнечного тепла, коэффициент пропускания видимого света и коэффициент излучения. NFRC разработала техническую процедуру для измерения утечки воздуха и ожидает, что детали будут улажены к январю 1998 года. Дуглас обещает: «Скоро вы можете рассчитывать на значения утечки воздуха». Прирост солнечного тепла основан исключительно на компьютерном моделировании. В то время как видимый коэффициент пропускания, утечка воздуха и коэффициент излучения являются физически измеренными величинами.В настоящее время NFRC не оценивает долговечность, но у них есть подкомитет по долгосрочным характеристикам, и они рассчитывают рассмотреть вопрос о долговечности в будущем.

Сертифицированная продукция имеет временную и постоянную маркировку. Большой временный ярлык размещается на хорошо видном месте окна. Небольшой постоянный серийный код NFRC выгравирован на незаметной части окна, например, на прокладке или металлической полосе. Постоянные метки полезны. Потенциальные покупатели старых домов часто спрашивают: «Что это за окна?» Телефонный звонок в NFRC предоставит информацию о бренде и рейтинге устройства.Этикетки предоставляют разработчикам, дизайнерам, должностным лицам и потребителям информацию, необходимую для проверки соответствия нормам и надежного уровня производительности.

Приключенческий может выйти за рамки сравнений окон NFRC. RESFEN, компьютерная программа, разработанная лабораторией Лоуренса Беркли, позволяет свести к минимуму потребление энергии, повысить комфорт, контролировать блики и максимально увеличить естественное освещение в дизайне вашего дома. Строители, архитекторы или потребители, которые хотят доработать дизайн и выбрать конкретные окна для определенных экспозиций в доме в определенном климате, могут заказать RESFEN в NFRC примерно за 15 долларов.Каталог сертифицированных продуктов NFRC и RESFEN можно получить по адресу NFRC, 1300 Spring St., Suite 120, Silver Spring, MD 20910 301-589-6372.

фактов о двойном остеклении

Вот 25 фактов о двойном остеклении, некоторые из которых вы узнаете, а некоторые вы, возможно, не слышали раньше!

  1. Двойное остекление состоит из двух оконных стекол, образующих герметичный блок.
  2. Зазор между двумя стеклами обеспечивает изоляцию от холода.
  3. Энергоэффективное двойное остекление делает ваш дом теплее, тише и снижает ваши счета за электроэнергию.
  4. Двойное остекление делает ваш дом более комфортным, уменьшая сквозняки и холодные пятна.
  5. Стандартное двойное остекление ежегодно экономит от 120 до 160 фунтов стерлингов по сравнению с одинарным остеклением. Более качественные варианты двойного остекления сэкономят еще больше!
  6. Двойное остекление может уменьшить конденсацию на ваших окнах.
  7. Самый энергоэффективный тип стекла — это низкоэмиссионное стекло (low E).
  8. В эффективных окнах для заполнения промежутка между двумя стеклами используется газообразный аргон.
  9. Распорки для окон устанавливаются по краям, чтобы панели не выступали. Лучше всего подойдут прокладки, которые содержат мало металла или совсем не содержат его; это называется технологией «Warm Edge».
  10. uPVC означает непластифицированный поливинилхлорид.
  11. Рамы
  12. из ПВХ служат долго и могут быть переработаны.
  13. Деревянные рамы требуют ухода, тогда как ПВХ не требует ухода.
  14. Окна
  15. можно присвоить рейтинг энергопотребления A-G, как и бытовой технике в вашем доме.
  16. Целое окно (стекло и рама) оценивается по эффективности удержания тепла.
  17. Двойное остекление может вызвать образование конденсата в вашем доме, потому что замененные окна, вероятно, более герметичны, чем оригинальные рамы.
  18. Если вы видите конденсат между стеклами окон в стеклопакетах, вероятно, уплотнение сломано, и их необходимо заменить.
  19. Если вы живете в заповедной зоне, это не означает, что вы не можете установить двойное остекление, возможно, вам просто нужно получить окна, которые дополняют характер здания и территории.
  20. Вы можете сохранить такие старинные элементы, как створчатые окна и двойное остекление.
  21. FENSA расшифровывается как «Схема самооценки Fenestration», Finesse Windows — это компания, одобренная FENSA, и членство в ней дает нам 10-летнюю гарантию.
  22. Установщики окон с двойным остеклением должны получить квалификацию MTC (минимальная техническая компетентность) с мая 2014 года. Все установщики в Finesse Windows имеют соответствующую квалификацию.
  23. Считается, что двойное остекление появилось в Шотландии примерно в 1870 году.Раннее двойное остекление состояло из второго листа, замазанного на существующем окне.
  24. Два слоя, соединенные в единое целое, были изобретены в США примерно в 1930 году.
  25. Haven создал Thermopane, который олицетворял роскошь и изысканность 40-х и 50-х годов и стал первым подходящим типом двойного остекления.
  26. В 70-е годы двойник стал популярным, когда разразился энергетический кризис (нефтяное эмбарго), и домовладельцы стали гораздо более осведомлены о попытках сделать свои дома более энергоэффективными.
  27. Это привело к созданию множества компаний по производству стеклопакетов — Finesse Windows работает с апреля 1981 года.

Двойное остекление будет продолжать расти по мере того, как в мир окон входят новые инновации, стремящиеся сделать наши дома более энергоэффективными.

Пожалуйста, не стесняйтесь обращаться в Finesse Windows, если у вас есть какие-либо вопросы о двойном остеклении или какой-либо продукции.

Почему двойное остекление так важно при выборе стекла

Но задумывались ли вы когда-нибудь о стекле, которое выполняет больше, чем эти основные функции? Вот тут-то и пригодится стеклопакет.

Итак, обо всем по порядку. Что такое стеклопакеты?

Проще говоря, стеклопакеты (также известные как стеклопакеты) состоят из двух или более оконных стекол, разделенных полостью, заполненной воздухом (или газом), которая полностью герметична и образует прозрачный изолирующий барьер между внутренними частями вашей комнаты. космос и на открытом воздухе.

Стекло с двойным остеклением дает множество преимуществ, с которыми стандартное одинарное остекление просто не может конкурировать.

Так в чем именно заключаются эти преимущества?

1 / Осветите свое пространство

Позволяет использовать окна большего размера, открывая вашему дому больше естественного света и более широкие виды.

2 / Круглый год Комфорт

Двойное остекление обеспечивает превосходную изоляцию, ограничивая проникновение горячего или холодного воздуха через окна, делая ваш дом прохладнее летом и теплее зимой. Это позволяет вам иметь обширное остекление, в то же время обеспечивая энергоэффективный дом.

3 / Уменьшение внешнего шума

Двойное остекление обеспечивает улучшенную акустику, создавая плавную передачу света через ваши окна, ограничивая при этом количество внешнего шума, проникающего внутрь.Никаких проблем с шумным соседом!

4 / УФ-защита

Солнце может сиять на стекле с двойным остеклением, и ваши предметы внутри, включая вашу гостиную, не потускнеют, стекло обеспечивает защиту от ультрафиолета от солнечных лучей! Удивительный.

5 / Повышенная безопасность

Стекло с двойным остеклением состоит не из одного, а из двух слоев. Из-за своей толщины при воздействии силы стекло не треснет и не расколется так же легко, как обычное стекло.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
