10 шрифт – ГОСТ 2.304-81 ЕСКД. Шрифты чертежные

Содержание

Чертежные шрифты | Начертательная геометрия

Чертежные шрифты (ГОСТ 2.3304-81) применяются для выполнения пояснительных надписей на чертежах. ГОСТ устанавливает следующие типы шрифтов (см табл.): — тип А(d = h 1/14) без наклона и с наклоном около 75°; — тип Б(d = h 1/10) без наклона и с наклоном около 75°.

HTML код таблицы, примеры

Параметр	Отн. размер	Тип А
h — высота прописных букв	14d	2,5 3,5 5,0 7,0 10,0 14,0 20,0
c — высота строчных букв	10d	1,8 2,5 3,5 5,0 7,0 10,0 14,0
a — расстояние между буквами	2d	0,35 0,5 0,7 1,0 1,4 2,0 2,8
Минимальный шаг строк b — высота вспомогательной сетки	22d	4,0 5,5 8,0 11,0 16,0 22,0 31,0
e — минимальное расстояние между словами	6d	1,1 1,5 2,1 3,0 4,2 6,0 8,4
d — толщина линий шрифта	d	0,18 0,25 0,35 0,5 0,7 1,0 1,4
Параметр	Отн. размер	Тип Б
h — высота прописных букв	10d	1,8 2,5 3,5 5,0 7,0 10,0 14,0 20,0
c — высота строчных букв	7d	1,3 1,8 2,5 3,5 5,0 7,0 10,0 14,0
a — расстояние между буквами	2d	0,35 0,5 0,7 1,0 1,4 2,0 2,8 4,0
Минимальный шаг строк b — высота вспомогательной сетки	17d	3,1 4,3 6,0 8,5 12,0 17,0 24,0 34,0
e — минимальное расстояние между словами	6d	1,1 1,5 2,1 3,0 4,2 6,0 8,4 12,0
d — толщина линий шрифта	d	0,18 0,25 0,35 0,5 0,7 1,0 1,4 2,0

Размер шрифта h — высота прописных (заглавных) букв и цифр измеряемая в миллиметрах. Стандарт устанавливает следующие размеры шрифта: 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

Высота строчных букв определяется по соотношению c = (7/10)h или если шрифт дан A_n то его высота строчных букв может быть взята по размеру шрифта A_n-1. Например размер шрифта взятый вами для какой либо надписи 40. Это значит h = 40 и тогда

c = (7/10)h = 28.

Толщина линий d определяется в зависимости от типа и высоты шрифта, например: — Для шрифта типа A(узкого) d = (1/14)h; — Для шрифта типа Б(широкого) d = (1/10)h.

Ширина буквы определяется: — в зависимости от высоты шрифта g = (6/10)h; — толщины линии g = 6d.

Чертежные шрифты

Построение прописных букв русского алфавита без наклона

Чертежные шрифты

Построение прописных букв русского алфавита без наклона по временной вспомогательной сетке с размером ячейки равным толщине линии. Когда величина букв небольшая, размер ячейки определяется ее шириной и высотой.

Чертежные шрифты

Построение строчных букв русского алфавита без наклона

Чертежные шрифты

Построение строчных букв русского алфавита и цифрового ряда без наклона

Чертежные шрифты

Чертежные шрифты тип Б(d = h 1/10) с наклоном около 75° выполненные в масштабе М1:1 №10, №7 и №5:

Чертежные шрифты

Латинский алфавит

Чертежные шрифты

Греческий алфавит

Чертежные шрифты

Для быстрого и качественного выполнения надписей на чертеже может быть применена специальная линейка,

Чертежные шрифты

которую несложно изготовить из тонкого твердого картона, вырезав в нем три окна. Левое окно предназначено для написания в нем прописных букв и строчных букв, имеющих верхнее окончание. В среднем окне пишутся обычные строчные буквы. В правом окне пишутся строчные буквы, имеющие нижнее окончание. В случае использования данной линейки необходима минимальная разметка — это линии строк.

В качестве примера графической работы с преобладанием темы Чертежные шрифты смотри: Титульный лист

ngeo.fxyz.ru

Буквы для черчения. Чертежный шрифт. Алфавит. Правила написания прописных букв и цыфр

Шрифт (от нем. Schrift) — это рисунок, начертание букв ка кого-либо алфавита, цифр и знаков.

Шрифты чертежные (ГОСТ 2.304-81) предназначены для выполнения надписей, начертания условных знаков и размерных чисел на чертежах. Для выполнения надписей в черчении используют ГОСТ. ГОСТ устанавливает номера чертежных шрифтов (1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40) русского, латинского и других алфавитов.

Первый стандарт «Шрифты для надписей» был разработан и утвержден в 1919 г.

Номер шрифта соответствует высоте (h) прописной буквы. Например, шрифт № 5 имеет высоту прописной буквы, равную 5 мм.

Высота буквы измеряется перпендикулярно к основанию строки. Шрифт выполняется с наклоном в 75° (ГОСТом допускается выполнять надписи чертежным шрифтом без наклона).

Для удобства написания букв чертежного шрифта выстраивают вспомогательную сетку (рис. 35), которую выполняют следующим образом. Проводят нижнюю и верхнюю линии строки, расстояние между которыми равно высоте прописной буквы. Откладывают на нижней линии строки ширину букв и расстояние между ними (табл. 3).

Используя углы 45° и 30° угольников, строят наклон букв в строке, равный 75°.

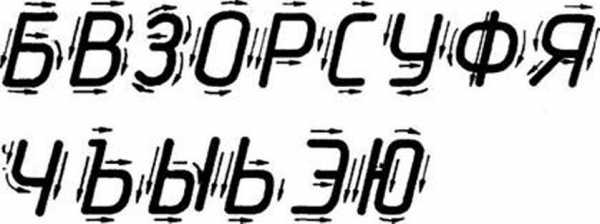

Рассмотрите начертание букв чертежного шрифта (рис. 35— 37). Они различаются наличием горизонтальных, вертикальных, наклонных линий и закруглений, шириной и высотой. На рисунках показана (стрелками) последовательность начертания каждой буквы.

Рис. 35. Начертание прописных букв, состоящих из горизонтальных и вертикальных элементов, и построение вспомогательной сетки

рис. 36. Начертание прописных букв, состоящих из горизонтальных, вертикальных и наклонных элементов

Рис. 37. Начертание прописных букв, состоящих из прямолинейных и криволинейных элементов

Рис. 38. Начертание строчных букв, отличающихся от начертания прописных букв

Как вы, наверное, уже заметили, начертания многих строчных и прописных букв не отличаются между собой, например К — к, О — о и др. Начертание некоторых строчных букв отличается от начертания прописных (рис. 38).

При выполнении надписей следует учитывать, что нижние элементы прописных букв Д, Ц, Щ и верхний элемент буквы Й выполняют за счет расстояния между строк.

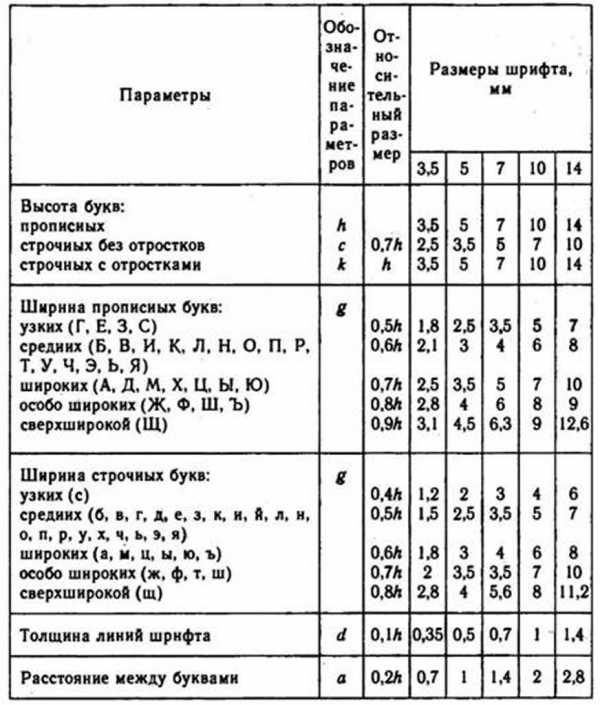

3. Размеры букв чертежного шрифта

Несмотря на то что расстояние между буквами определено стандартом, оно должно изменяться в зависимости от того, какое начертание имеют рядом стоящие буквы. Например, в слове РАБОТА (рис. 39, а) расстоянием между буквой P и A, T и А необходимо пренебречь (т. е. расстояние должно быть равно нулю), поскольку их начертание зрительно создает достаточный межбуквенный просвет. По этой же причине стандартное расстояние между буквами Б и О, 0 и T следует сократить вполовину. Если такими условиями пренебречь, то буквы в слове будут как бы рассыпаться (рис. 39, б).

Рис. 39. Учет межбуквенного просвета при написании слов: а — правильно; б — неправильно

Рис. 40. Цифры и знаки

Начертание цифр и знаков показано на рисунке 40. (При выполнении чертежей выбирайте высоту шрифта не менее 3,5 мм.)

cherch.ru

10 бесплатных и крутых шрифтов / Логомашина corporate blog / Habr

Сегодня рассказываем про шрифты, которые часто используют наши дизайнеры — все они бесплатные, минималистичные и удобные в использовании. Надеемся, наша подборка пригодится вам при выборе шрифтов.

Шрифт – часть фирменного стиля, которой нельзя пренебрегать. Форма и начертание букв – основа читабельности и настроения бренда. Текст окружает нас повсюду: название компании, слоган или реклама в журнале. Встречают по одежке. Притягательность текста зависит от того, зацепится ли взгляд за приятные очертания букв или излишние закорючки вызовут отторжение у читателя. Создание шрифтов – наука, но всемирная сеть предлагает неисчерпаемый источник публичных семейств от гуру типографики.

1. Open Sans

Пример использования:

Дизайнер: Стив Мэттэсон – увлеченный дизайнер из штата Колорадо. Более 25 лет Мэттисон разрабатывает шрифты, самыми крупными проектами стали дизайны для Android, Citrix, Microsoft, Nextel и Xbox.

Типы: Light; Light Italic; Regular; Regular Italic; Semi-Bold; Semi-Bold Italic; Bold; Bold Italic; Extra-Bold; Extra-Bold Italic.

Open Sans – приятный для чтения шрифт с простыми формами без засечек. Начертание буквы плавное и широкое. Благодаря своему нейтральному виду шрифт отлично подойдет как для заголовков, так и для основного текста. Шрифт сдержит полный набор символов: латинские, греческие и кириллические. Приятным дополнением станет то, что пакет оптимизирован для печатных, веб и мобильных интерфейсов.

2. Droid Sans

Пример использования:

Дизайнер: Еще один популярный шрифт от Стива Мэттэсона.

Типы: Regular; Bold.

Стив Мэттэсон разработал Droid Sans с единственной целью – удобство чтения на мобильном телефоне. В отличие от предыдущего собрата, Droid Sans имеет более вытянутые очертания, интервал между буквами сократился, линии стали жирнее. Шрифт смотрится ярко и не массивно, подойдет для использования в приложениях, браузерах и меню смартфонов.

3. Source Sans Pro

Пример использования:

Источник

Дизайнер: Пол Д. Хант

Типы: Extra-Light; Extra-Light Italic; Light; Light Italic; Regular; Regular Italic; Semi-Bold; Semi-Bold Italic; Bold; Bold Italic; Black; Black Italic.

Source Sans Pro – семейство шрифтов, которое Пол Д. Хант разработал для Adobe Systems.
Шрифт класса гротеск, относится к стилю «без засечек». Дизайнер сделал рисунок букв плавным и широким. Символы подойдут для заголовков, выделения интересных моментов в основном тексте. Гарнитура призвана работать в пользовательских интерфейсах и имеет открытую лицензию. Из плюсов: проработаны символы для латиницы, кириллицы и некоторых азиатских языков.

4. Lato

Пример использования:

Источник

Дизайнер: Лукас Дзедзич – дизайнер из Варшавы, который работал над созданием шрифтов для крупнейшей розничной сети в Польше, а в 2010 году начал работу над семейством шрифтов с открытым кодом Lato.

Типы: Thin, Thin Italic, Light, Light Italic, Regular, Regular Italic, Bold, Bold Italic, Black, Black Italic.

Lato – лето по-польски. Дизайнер выбрал название, чтобы передать настроение шрифта: округлые формы букв передают ощущение тепла. Первоначально Лука Дзедзич рисовал шрифт по заказу крупной коммерческой фирмы, но позже руководство изменило стиль, поэтому разработчик сделал семейство публичным. Отличительной чертой является то, что шрифт похож на другие в теле текста, но при использовании в заголовках, обретает оригинальные черты.

5. Montserrat

Пример использования:

Источник

Дизайнер: Джульетта Улановская – графический дизайнер и владелец студии, которая существует около 30 лет. Женщина проживает в Монтсеррате, Буэнос-Айрес.

Типы: Thin, Thin Italic, Extra-Light, Extra-Light Italic, Light, Light Italic, Regular, Regular Italic, Medium, Medium Italic, Semi-Bold, Semi-Bold Italic, Bold, Bold Italic, Extra-Bold, Extra-Bold Italic, Black, Black Italic.

Montserrat – это не коммерческий заказ, а проект с душой и историей. Старые вывески и плакаты в городе Монсератте вдохновили Джульетту Улановскую на создание этого текстового стиля. По словам дизайнера, новые тенденции в мире типографии не смогут сделать городской вид таким же красивым и особенным. Целью Джульетты стало – сохранить культурное наследие, поэтому, шрифт распространяется бесплатно. Буквы широкие и простые по начертанию, и имеют дружелюбный для чтения вид. Гарнитура хорошо сочетается с другими шрифтами классического вида. Семейство имеет две сестры Alternates и Subrayada, которые отличаются необычными формами.

6. Numans

Пример использования:

Источник

Дизайнер: Джованни Лемоннад – российских дизайнер Иван Гладких с необычным псевдонимом работает не только над коммерческими проектами, но и создает бесплатные семейства шрифтов.

Типы: Regular

Numans – насыщенный широкобуквенный шрифт, без засечек. Подобные шрифты относятся к группе акцидентных и используются для заголовков или выделения коротких текстовых фрагментов. Стиль – современный гротеск. Буквы обладают открытыми, плавными чертами.
Несмотря на то, что дизайнер российский, шрифт представлен на латинице.

7. Nunito Sans

Пример использования:

Источник

Дизайнер: Вернон Адамс, Жак Ле Байл

Типы: Extra-Light, Extra-Light Italic, Light, Light Italic, Regular, Regular Italic, Semi-Bold, Semi-Bold Italic, Bold, Bold Italic, Extra-Bold, Extra-Bold Italic, Black, Black Italic

Nunito Sans – семейство без засечек, которое имеет две версии. Вначале над проектом работал Вернон Адамс, который создал округлые формы без засечек для типографии. Жак Ле Байли расширил шрифт до полного набора весов. Невысокие буквы имеют классические пропорции и хорошо смотрятся в основном тексте.

8. Roboto

Пример использования:

Источник

Дизайнер: Кристиан Робертсон – дизайнер интерфейсов в Google.

Типы: Thin, Thin Italic, Light, Light Italic, Regular, Regular Italic, Medium, Medium Italic, Bold, Bold Italic, Black, Black Italic

Roboto шрифт по умолчанию в операционной системе Android, а с 2013 года – сервисов Google, имеет геометрические формы и механический скелет. Его можно назвать шрифтом-дуалистом. Буквы имеют привычные пропорции, не искажены. Это упрощает процесс чтения, делает шрифт приятным для глаз. Семейство удобно использовать совместно с другими гарнитурами Roboto. Шрифт представлен в различных языках, в том числе и русском.

9. Roboto Slab

Пример использования:

Источник

Дизайнер: Кристиан Робертсон

Типы: Thin, Light, Regular, Bold.

Roboto Slab – шрифт с брусковыми засечками. Дизайнер разработал его как более строгий и официальный. В отличии от своего собрата не имеет наклонной версии. Засечки делают буквы более узнаваемыми и читабельными. Roboto Slab удобно использовать в качестве основного текстового шрифта, комбинируя с остальными семействами Roboto.

10. Raleway

Пример использования:

Источник

Дизайнер: Мэтт макинерни, Пабло Импаллари и Родриго Фуэнзалид.

Raleway – еще один представитель акцидентных шрифтов, предназначенный для использования в заголовках. Семейство имеет поддержку европейских и кириллических языков. Всего их больше 150. Буквы имеют необычные округлые начертания. При использовании с большим кегелем выглядят броско и интересно.

Подборку подготовила копирайтер Логомашины — Алена Коваленко.

habr.com

Чертежные шрифты

Чертежный шрифт это настоящее спасение для инженеров и архитекторов. Еще несколько десятков лет назад, чертежникам приходилось вырисовывать каждую букву вручную, под линейку. Но в 1996 году, компания Ascon Ltd оцифровала шрифт в соответствии с гостом, и выложила его в свободном доступе в интернет. Ниже вы можете ознакомиться со шрифтами и скачать их в один клик. Используя их, вы не нарушите авторские права изготовителя.

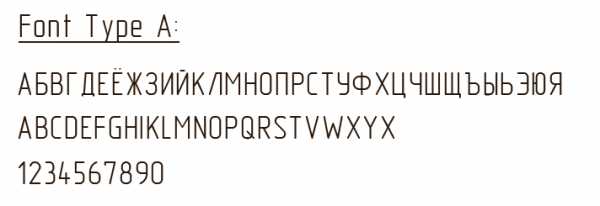

GOST Type A

Скачать шрифт GOST Type A

GOST Type AU

Скачать шрифт GOST Type AU

GOST Type B

Скачать шрифт GOST Type B

GOST Type BU

Скачать шрифт GOST Type BU

Чертежный шрифт не зря получил название «гостовский». Он спроектирован в соответствии с требованиями единой системы конструкторской документации, описанными в межгосударственном стандарте от 1982 года. Гост 2.304-81 устанавливает стандарт на чертежные шрифты, которые наносятся на чертежи и иные виды технической документации. Основные параметры, которые регулирует данный гост:

Размер шрифта
Ширина буквы
Толщина линии шрифта
Вспомогательная сетка
Предельные отклонения ширины букв и цифр
Высота строчных и прописных букв
Расстояния между символами
Минимальный шаг строк (интерлиньяж)
Расстояние между словами

Чертежные шрифты пользуются большой популярностью среди студентов. Цифровой шрифт экономит множество времени и сил. Позволяет сосредоточиться непосредственно на проектировании, а не на построение скучных символов. К тому же, гостовский шрифт дает гарантию соблюдения стандартов, и сводит на нет возможность возникновения вопросов со стороны преподавателя.

Между начертаниями GOST Type A и GOST Type AU очень небольшие различия. Если хорошо присмотреться, станет понято что изменения касаются таких букв как «И», «Ё», «Ж», «Ю», «Х» и «М». Различия такие мизерные, что мало кому удается отличить эти два шрифта друг от друга.

Спектр применения чертежных шрифтов выходит за рамки использования только лишь в черчении и оформлении технической документации. Креативные дизайнеры не редко используют подобные начертания в своих творческих работах. А с развитием новых технологий, появилась возможность подключить подобные шрифты к сайту. Это событие существенно расширило потенциал создания сайтов. Шрифты используемые в черчении отлично впишутся в дизайн сайта об инженерии, научного, или строительного характера.

У нас вы сможете найти образцы букв, а также скачать чертежный шрифт бесплатно. На сайте вы можете подобрать шрифты онлайн, а также ознакомиться с советами по использованию и установке шрифтов. Помимо качественных бесплатных шрифтов, вы можете ознакомиться и скачать самые распространенные программы по работе со шрифтами, а также купить особые шрифты по низкой цене.

ffont.ru

Руководство по 10 качествам шрифтов и их применению в дизайне

Шрифты играют важнейшую роль в дизайне: создают настроение, внушают эмоции, помогают восприятию образа еще до прочтения текста. Это тайные агенты визуальной коммуникации, работающие с подсознанием зрителя. В этом руководстве описано какие шрифты стоит использовать для разных индустрий, и как даже самые небольшие шрифтовые детали меняют отношение к написанному.

1. Насыщенность

Жирность (Weight) шрифта мы замечаем в первую очередь и в любых условиях. Основные типы насыщенности: светлый, нормальный и жирный. Нормальные начертания (Regular) эмоционально нейтральны, на них меньше всего влияют оптические искажения или плохая резкость. Лучше всего распознается графема, поэтому нормальная насыщенность идеальна для чтения. Более эмоционально значимыми являются светлые и жирные начертания, передающие гамму ощущений от робкой деликатности до настойчивой грубости.

Начертания Thin, Regular, Black гарнитуры Kazimir Text.

Тонкие начертания (Thin, Light) приятно рассматривать как линейный рисунок. Такая надпись не привлечет внимания, если вы сами этого не захотите, ее можно «выключить» просто отведя взгляд. Отсюда ощущение деликатности и бережности. Не удивительно, что такие начертания распространены в косметической отрасли и во всем, что близко к телу, от белья до носимых гаджетов.

Полужирные начертания (Semibold) содержат максимум уникальности формы, сохраняют читабельность и добавляют значимости тексту. Поэтому их используют для выделений в тексте, а также в логотипах.

Жирные начертания (Bold) созданы для привлечения внимания к коротким надписям. Читать их не очень удобно, но у вас нет выбора. Ведь уделив много внимания предмету, ваш мозг узнает о нем как можно больше.

Сверхжирные шрифты (Black) создают ощущение тяжести, мощи и усиливают собственные качества шрифта, для передачи которых более нейтральным начертаниям не хватало веса. Такие начертания провоцируют быстрый эмоциональный отклик, поэтому их часто применяют: в играх, рекламе, шоу-бизнесе.

2. Ширина

Ширина (Width) знаков шрифта, как и насыщенность, различается быстро и сильно влияет на читабельность и заметность надписи. Начертания нормальной ширины оптимальны для чтения, а другие варианты: узкие и широкие очень специфичны и несут отчетливую эмоциональную окраску.

Сверхузкий шрифт – Reforma Grotesk Medium, шрифт нормальной ширины – Pragmatica Book, сверхширокий шрифт – Europe Extended.

Слегка зауженные начертания тоже могут быть читабельными. Компактные версии текстовых шрифтов используются там, где нужно вместить много текста в небольшую строку. Но этот прием создает легкое ощущение тесноты и экономности.

У сверхузких начертаний более интересные особенности. На них очень легко обратить внимание, из-за вертикальных линий, которые начинают преобладать в надписи. Кажется, что кто-то высокий забрался на трибуну и заводит толпу. Из-за низкой читабельности узких букв такой шрифт может передавать лишь краткие слова исключительной важности. Поэтому сверхузкие шрифты органично смотрятся там, где нужен стоп-эффект: в объявлениях, газетных заголовках, агитации.

Широкие и сверхширокие начертания сильно меняют восприятие текста. В широких шрифтах форма букв изменяется, появляется больше горизонталей. Даже короткое слово начинает читаться медленно, становится важным и запоминающимся. Все вокруг надписи кажется изобильным и внушительным. Широкие начертания прекрасно читаются под углом или при скоростном движении – перспектива нормализует пропорции. Поэтому, такие шрифты часто используют производители машин, самолетов и спортивных товаров.

3. Контраст

Разница толщины основных и дополнительных штрихов называется контрастностью шрифта. Контраст определяет положение шрифта на шкале читабельность / эстетичность. Слабый и средний контраст помогает при длительном чтении и не всегда создает особое настроение, зато крайние значения: нулевой и сильный контраст, формируют отчетливые художественные образы.

Неконтрастный шрифт – Stem, шрифт со средним контрастом – PT Serif, максимальный контраст – DietDidot.

При полном отсутствии контраста надпись выглядит просто и лаконично, иногда даже примитивно. Неконтрастные шрифты разрывают связь набора с ручным письмом, опираясь на индустриальную и постиндустриальную городскую эстетику в любых ее проявлениях, от палочных шрифтов до неоновых вывесок. Эти особенности делают неконтрастные шрифты отличным решением для всех, кто хочет выглядеть современно и прогрессивно.

Очень сильный контраст – художественный прием, характерный для шрифтов романтизма и классицизма. Контрастные шрифты жертвуют читабельностью ради красоты титульного листа, обложки или плаката. Чередование толстых и тонких линий напоминает драматическое противостояние силы и слабости, льда и пламени, а соединение контрастных штрихов создает изящный силуэт и ритм, напоминающий музыку или танец. Логично, что контрастные шрифты так хорошо подходят для театра, моды и роскоши.

4. Высота строчных

Высота строчных букв (X-height), относительно заглавных и собственных выносных элементов – один из основных признаков шрифта, определяющих его применение. От высоты строчных зависит настроение и характер сообщения.

Низкие строчные – шрифт Metropol, средние строчные – шрифт Orbi Sans, высокие строчные – шрифт Hermes.

При среднем отношении (от 2/3 до 3/4) буквы верхнего и нижнего регистра сохраняют баланс сходства и различия, что позволяет легко находить начало предложения, но не отвлекает от чтения. Эта умеренность, вместе с другими свойствами, делает шрифт удобным для работы в тексте.

Маленькая высота строчных (1/2 и меньше) создает серьезное различие между буквами внутри одного шрифта. Шрифт становится в два раза разнообразнее и интереснее, чем его аналог со средним значением. Чем больше эта разница, тем лучше передается экстраверсия, музыкальность, артистизм. Эти качества отлично подходят для небольших личных или художественных текстов: стихов, поздравлений, приглашений, афиш.

Крупные строчные (Больше 3/4) делают шрифт более однородным (большие и маленькие буквы похожи между собой), таким шрифтом можно набрать больше текста. За счет более мелких заглавных и незначительных выносных элементов, строчки текста мало взаимодействуют с окружающим пространством. Это шрифты-интроверты, несущие ощущение стабильности, защищенности, но им иногда не хватает дружелюбия.

5. Скругление углов

Пересечения и соединения штрихов неизбежно образуют углы. Прямые, как в T, H, E, или острые, как в A, V, Z, N. Также конец любого штриха имеет свое очертание: заостренное, прямоугольное или скругленное. Углы, пересечения и края являются естественными визуальными раздражителями. Каждый угол нужно заметить и сфокусироваться, без этого навыка наши предки постоянно натыкались бы на острые камни и ветки. Поэтому, чем острее углы в надписи, тем легче она привлекает внимание.

Заостренные углы – шрифт Acsioma, прямые углы – шрифт TT Souses, скругленные углы – шрифт Sans Rounded.

Замена привычных, ожидаемых углов на округлости уменьшает зрительное напряжение и ассоциируется с гладкими, приятными на ощупь поверхностями. Это вызывают приятные эмоции и чувство комфорта. Также скругленные буквы работают с нашими первобытными инстинктами, ведь округлости – основа бэбишейпа, то-есть формы детеныша. Поэтому жирные и скругленные шрифты так хороши для детского питания, шампуней, подгузников. А еще скругление, в сочетании с некоторой рукотворностью делает шрифт похожим на еду: булочки, мороженое, фрукты.

Заострение углов и краев штрихов привлекает повышенное внимание, создает напряжение и даже дискомфорт. Но это полезно, если вы продаете «острые ощущения», удивляете, шокируете. Поэтому «колючие» шрифты так часто встречаются в подростковых товарах, атрибутике металлистов и других субкультур.

6. Засечки и бруски

Наличие засечек (Serif) у шрифта – самый важный признак в любой классификации шрифтов. Форма засечки зависит от общей логики построения шрифта, а эта логика развивалась с Древнего Рима до наших дней. Из-за древнего происхождения шрифты с засечками называют антиквами. Шрифтами с засечками можно наслаждаться, как хорошим вином, на эту тему пишут целые книги, а здесь речь пойдет о том, в чем смысл засечек вообще и как их правильно использовать.

Вогнутые засечки – шрифт Lazurski, линейные засечки – шрифт Petersburg, брусковые засечки – шрифт Pragmatica Slabserif.

В текстовых шрифтах, типа Times New Roman или его аналогов, засечки на краях штрихов помогают глазу быстрее скользить по строке. Даже при слабой резкости засечка не дает оптическому искажению укоротить вертикальный штрих, из-за чего базовая линия строки и высота букв сохраняется. Поэтому шрифты с засечками чаще всего используются в объемных текстах художественной, научной или образовательной тематики.

В крупном же размере шрифты с засечками становятся историческим костюмом на персонаже, отправляют зрителя в нужное время и место. Венецианская антиква, Итало-Французская антиква, Английская антиква, Классицистическая антиква – все это порталы в свою страну и историческую эпоху. Чем выше уровень культурной искушенности зрителя, тем точнее он переместится. Даже массовый потребитель, не знающий тонкостей, решит, что перед ним классический, исторический шрифт, а эти ассоциации вызывают доверие. Все шрифты с засечками, кроме брусковых, в той или иной степени несут пафос их Великого предка – римского капитального шрифта с колонны Траяна. Это понимают голливудские продюсеры и все, кто им подражает, поэтому Trajan является самым распространенным шрифтом в кино.

Шрифт Trajan в кино

Бруски сильно отличаются от других форм засечек, поэтому для брусковых шрифтов часто выделяют отдельное место в классификации. Засечка считается бруском, если она достаточно ровная, прямоугольная и по толщине сравнима с основным штрихом шрифта. Такие буквы неудобно писать каллиграфическими инструментами, их лучше чертить, штамповать или вырезать. Такая форма не способствует комфортному чтению, но зато может переносить зрителя в разные места, от Дикого Запада до Германии 1930-х годов. Главная черта брусковых шрифтов – патриархальная суровость, поэтому они органично смотрятся в заводских цехах, магазинах инструментов или стейк-хаусах.

7. Курсив и наклон

Курсивные и наклонные начертания часто встречаются в современных шрифтовых семействах в дополнение к прямым. При этом они имеют различные функции и смысл.

Курсивное начертание – шрифт Kudryashev Italic, наклонное начертание – шрифт Pragmatica Italic.

Курсивные начертания (Italic) отличаются от прямых более рукописной формой, потому что они произошли от распространенного итальянского почерка эпохи Возрождения. С XVI века и до наших дней, италик используется для выделений в тексте. Наклон указывает на смену интонации при чтении. Кроме того, в рукописной форме букв меньше прямых линий и больше изящных изгибов, что придает выделенной фразе приятный вежливый характер. Все, что напоминает почерк, кажется более личным и доверительным, чем ровные «печатные» буквы, поэтому в большинстве поздравлений и приглашений используются рукописные шрифты или близкие к рукописным курсивные начертания шрифтов с засечками.

Наклонные начертания (Oblique) получаются путем скоса прямых букв и служат в основном для придания надписи ощущения скорости, но иногда и для выделений в тексте. После скоса все вертикальные линии становятся наклонными, даже круглые формы под наклоном теряют часть уникальности. Более монотонная надпись, как бы покосившаяся от ветра, воспринимается как нечто быстрое и стремительное. Поэтому наклонные шрифты – отличный выбор для спортивной или автомобильной тематики.

8. Геометрия

В цифровых шрифтах каждая буква строится по геометрической формуле. Но эта формула имеет разное значение для функции и образа шрифта. В декоративных шрифтах, имитирующих почерк, кляксы или мазки, геометрия отвергается, их форма как бы спонтанна. Но большинство шрифтов широкого применения, созданных с начала книгопечатания до наших дней, четко просчитаны и имеют либо гуманистические, либо геометрические пропорции.

Гуманистическое построение шрифта означает, что в его основе лежит форма почерка гуманистов эпохи Возрождения, отсюда и название. Это красивые и комфортные для чтения шрифты, отточенные до совершенства. У них открытые разноширинные буквы с явным отличием высоты заглавных и строчных, с наклоненными осями наплыва. В гуманистических шрифтах геометрия служит для совершенствования формы, не создавая конкретных образов. Они удобны для большинства людей и практически универсальны. Поэтому гротески с гуманистическими пропорциями часто встречаются в массовых коммуникациях, например в городской навигации.

Гуманистический гротеск – шрифт Leksa Sans, геометрический гротеск – шрифт Futura PT, модульный шрифт – Robotesqa 4f.

Геометрическое построение с нуля, вопреки опыту и традиции, характерно для XX века. Первые геометрические шрифты появились в 1920-1930 годах под влиянием конструктивизма. Все буквы строились из простых геометрических форм: круга, квадрата, треугольника. Чаще всего это были шрифты без засечек, или засечки заменялись брусками. Сегодня их называют геометрические гротески и геометрические брусковые.

Идеи научного прогресса, стандартизации, упрощения, неизбежно привели к созданию новой формы шрифта. Простой чертеж способен полностью заменить рукописное и словолитное наследие, даже общепринятые очертания букв (графемы) могут измениться. Например, круглые О, С, D могут стать квадратными и весь шрифт может строиться из универсальных модулей. При этом форма букв потеряет влияние на читабельность и образ. Все будет зависеть от формы модуля: дуги, многоугольника, квадрата. Например, модульные шрифты эпохи Звездных Войн, Терминатора и Робокопа, своей нерукотворной формой изображают фантастическое будущее, с космическими полетами, умными машинами и прочими технологиями, которыми так увлечены люди с середины XX века.

Выбор геометрического шрифта работает как машина времени. Можно перенести зрителя в революционную Россию (прямоугольники, палки, треугольники), довоенную Германию (прямоугольники, круги, дуги), Америку эпохи джаза (треугольники, круги, тонкие линии), или в начало компьютерной эпохи (оквадраченные буквы, пиксели, матрицы).

Геометрические гротески в современных логотипах

Геометрические гротески актуальны и сегодня, взять хотя бы логотип Google 2015 года. Шрифтовая культура 2010-х повторно обращается к опыту модернизма, переосмысливая его. Возвращается мода на геометрические шрифты, которые, благодаря высокому разрешению экранов и гладкости бумаги, выглядят идеально точными, лаконичными и читабельность сохраняется. Такие шрифты хорошо решают задачи глобальных корпораций, СМИ и даже большой политики.

9. Статика и динамика

Рисунок букв шрифта может быть статичным или динамичным. Чем больше горизонтальных и вертикальных линий в строке, тем более статичным является шрифт. А линии и дуги, не совпадающие с горизонталью строки, придают шрифту динамичности. На динамику влияют: наклон оси наплыва у букв o, e, c, p, b, d, наклон перекладины е, окончания штрихов букв s, c, a и форма засечек. Все эти элементы могут быть прямыми, диагональными или изогнутыми. Курсивное или наклонное начертание делает рисунок еще более динамичным.

Статичный рисунок – шрифт Din PT, динамичный рисунок – шрифт Venetian, максимум динамики – шрифт Diana.

Статичность в шрифте воспринимается как признак спокойствия и упорядоченности. Не случайно Helvetica, задуманная как универсальный нейтральный шрифт, является статичной. А если шрифт имеет больше прямых, чем обычно, например из-за спрямления овалов, то он будет ассоциироваться со строгим порядком, доведенным до автоматизма. Это отлично подходит для режимных объектов: точного производства, железной дороги, электростанций.

Динамичный рисунок, не очевидный, как в курсиве, а в прямом начертании, является тонкостью, которую приятно подмечать. Это необязательное качество создает интерес к надписи. Скрытая сложность – признак настоящего искусства. Поэтому динамические шрифты хороши для всего эстетичного и оригинального.

10. Открытость

Разомкнутые буквы, например c, могут быть сильно открыты, умеренно открыты, или практически закрыты. Открытость (апертура), влияет на форму букв: c, a, e, s, з, э, є. Очень открытые буквы компактнее, чем закрытые, от их ширины во многом зависит емкость шрифта. Частотный анализ языков показывает, что буквы e, a, s, c составляют более 30% английского языка, а буквы е, а, с, з – это почти 25% русского. Поэтому, за счет большей апертуры и легкого спрямления овальных элементов: о, p, d, b, q можно получить очень компактный шрифт, который не будет выглядеть сжатым и сохранит хорошую читабельность, например как PT Sans.

Открытый шрифт – PT Sans, средняя апертура – шрифт Textbook New, закрытый шрифт – Helvetica.

Умеренная открытость сама по себе не создает настроения, зато полузакрытые буквы лучше всего распознаются при быстром чтении, например на дорожных указателях или номерных знаках.

Очень открытые шрифты при наборе небольших надписей имеют собственный характер. И это в самом деле открытый миру, экстравертный характер. Открытость вызывает чувство комфорта, ощущение простого и честного общения. Такие шрифты часто встречаются в избирательных кампаниях политиков, продвигающих идеи свободы и демократии, а также в рекламе чего-то удобного, комфортного и простого, типа умного дома или легкого ноутбука.

У закрытых шрифтов характер тоже соответствует апертуре. Эти самодостаточные интроверты создают чувство стабильности, надежности и защищенности. Поэтому в политике их часто используют консерваторы и протекционисты, а в рекламе они незаменимы для всего, что основано на безопасности и защите.

Резюме

Каждое качество шрифта влияет на человека на уровне оптики, древних инстинктов и культурного опыта. Эти скрытые сообщения могут помогать вашему дизайну работать, а могут мешать, поэтому, выбор шрифта необходимо соотносить с передаваемым сообщением, ценностями бренда и предпочтениями целевой аудитории. Лучше использовать минимум качеств, настроив их максимально точно, чем десять раз попасть «в молоко». Тогда дизайн будет понятен целевой аудитории, полезен заказчику, и интересен для других дизайнеров.

Если собрать все шрифтовые качества в одном списке, то получится что-то вроде меню в голландском баре:

Насыщенность влияет на уровень принуждения к контакту: от нежной деликатности (Thin) до грубой настойчивости (Black).

Ширина влияет на срочность сообщения: от кричащего заголовка (Extra Condensed) до долгожданного появления из-за горизонта (Extra Expanded).

Контраст регулирует уровень артистизма высказывания: от синтезатора речи (Нулевой контраст) до актрисы Большого Театра (Максимальный контраст).

Высота строчных связана с желанием впечатлить зрителя: от любовного письма (мелкие строчные) до равнодушной таблички “Перерыв” (крупные строчные).

Скругление углов влияет на уровень нежности: от спящих младенцев (Сильное скругление) до шумных подростков (Заострение).

Засечки и бруски создают культурный контекст: от идеализма вечной классики (Засечки) до прагматизма заводской штамповки (Бруски).

Курсив и наклон просит минутку внимания: чтобы вежливо уточнить (Italic) или срочно сообщить (Oblique).

Геометрия отражает жизненные ценности: от уважения к особенностям человека (Гуманистические шрифты) до восхищения футуристическими машинами (Геометрические и Модульные шрифты).

Статика и динамика передают индивидуальность и богатство внутреннего мира: от нейтральной Гельветики (Статичный рисунок) до старостильных антикв, содержащих пафос своего времени и страны (Динамичный рисунок).

Открытость влияет на общительность и прогрессивность: от либерального экстраверта (Открытые шрифты) до консервативного защитника границ (Закрытые шрифты).

Кроме перечисленных внутренних качеств, у шрифтов есть и внешние. Взаимодействие букв, слов, строк, текстовых полос между собой и с окружающим пространством называется типографикой. О влиянии типографики на зрителя пойдет речь в следующих статьях.

Подписывайтесь на наш блог

Получайте лучшие статьи по фотографии и бонусы доступные только подписчикам

Шрифты чертежные

Шрифты чертежные (тип А) Правила написания букв и цифр определяются ГОСТ 2.304-81. Рекомендуется вначале выполнить упражнения по написанию шрифта всего алфавита на отдельном листе, используя вспомогательную сетку (рис.3), для того чтобы выработать глазомер для правильного соотношения размеров и наклона (75° ) букв и цифр (75° ).После упражнений выполнить надписи на формате А4 (рис.4 и прил.8) уже без сетки, от руки, в глазомерном масштабе, соблюдая наклон букв, толщину линий шрифта и соотношения элементов шрифта по ГОСТ.

Рис. 3

Рис. 4

Все прописные, строчные буквы и цифры на листе имеют одну толщину (S) линий шрифта. Расстояние между буквами в слове равно 1,5 — 2S, между словами в предложении — 6S.

Наиболее характерные ошибки, на которые всегда обращают внимание: — не выдержаны размеры (высота) шрифта по ГОСТ; — буквы в строке «прыгают»; — не соблюдается горизонтальная линия; — наклон не у всех букв одинаков и т.д.

Рекомендации. Для того чтобы буквы не прыгали, соблюдалась их высота и предложения были горизонтальными, необходимо с помощью циркуля (кронциркуля с двумя иголками) или какого-либо другого приспособления продавить две параллельные линии по высоте строчных букв, в диапазоне которых выполнить начертание букв.

Основные теоретические положения по теме «Шрифты чертежные» гост 2.304-81

Размер соответствует номеру шрифта h и определяется высотой прописных букв в мм. ГОСТ допускает следующие номера (высоту прописных букв) шрифта:

2,5; 3,5; 5; 7; 10; 14; 20; 28; 40

Высота строчных букв на один размер меньше размера прописного шрифта. Например, для 10 шрифта высота прописной буквы 10 мм, а высота строчных букв будет 7 мм. Имеется зависимость ширины букв от их высоты:

Ширина прописных букв Г, Е, З, С — 6/14 h ; букв А,Д,Х Ц,Ы,Ю — 8/14 h; для букв Ж,М,Ъ — 9/14 h; Щ — 10/14 h; Ф — 11/14 h; для всех остальных — 7/14 h.

Ширина строчных букв з, с — 5/14 h ; букв а, м, ц, ъ, ы, ю — 7/14 h; ж — 8/14 h; т, ф, ш — 9/14 h; для всех остальных — 7/14 h.

ГОСТ устанавливает шрифт с наклоном (около 75° ) и без наклона, шрифт типа А и шрифт типа Б. Более распространенными являются шрифты наклонные типа А

Геометрическое черчение

При выполнении задания толщину сплошной основной линии рекомендуется брать 0,8 — 1 мм. Рамка и основная надпись чертежа выполняются сплошной линией. Размерные линии проводятся от линии контура и между размерными линиями на расстоянии 8-10 мм. Выносная линия должна выходить за стрелку на 1-5 мм. Более подробно о правилах простановки размеров надписей см. ГОСТ 2.301-68 и [9] c. 197-205.

Основные теоретические положения по теме «Геометрическое черчение»

Рис. 5

Форматы листов ГОСТ 2.301-68 (рис. 5) определяются размерами внешней рамки — линии обрезки (выполненной тонкой линией). Форматы с размерами сторон 1189 Х 841, площадь которого равна 1 м², и форматы, полученные путем последовательного деления его на две равные части параллельно меньшей стороне, принимаются за основные (табл.1). Допускается применение дополнительных форматов, образуемых увеличением основных форматов на величину, кратную размерам формата А4 (297Х210). В производстве допускается деление формата А4. Масштабом ГОСТ 2.302-68 называется отношение линейных размеров изображения предмета на чертеже к действительным размерам этого предмета (табл. 2).

На чертежах всегда проставляются только действительные размеры изделия.

Таблица 1

Обозначение формата	А0	А1	А2	А3	А4
Размеры сторон формата	1189 х 841	594 х 841	594 х 420	297 х 420	297 х 210

Таблица 2

Масштаб уменьшения	1 : 2	1 : 2,5	1 : 4	1 : 5	1 : 10	1 : 15	1 : 20	1 : 25	1 : 40	и т.д.
Масштаб увеличения	2 : 1	2,5 : 1	4 : 1	5 : 1	10 : 1	15 : 1	20 : 1	25 : 1	40 : 1	и т.д.

Линии (их назначение, толщина, начертание) по ГОСТ 2.303-68 должны соответствовать требованиям табл.3.

Таблица 3

Наименование	Начертание	Толщина	Назначение
Сплошная основная		S	Линии видоимого контурая, вынесенного сечения.
Сплошная тонкая		S/3…S/2	Контур наложенного сечения, выносные, размерные, штриховка.
Сплошная волнистая		S/3…S/2	Линии обрыва, разграничения вида и разреза.
Штриховая		S/3…S/2	Линии невидимого контура.
Штриховая пунктирная		S/3…S/2	Осевые линии и центровые.
Разомкнутая		S…1 1/2S	Линии сечений (начала и конца).

Толщина основных линий чертежей формата до А1 равна примерно 0,3 мм. Длина штрихов в штриховых и штрихпунктирных линиях следует выбирать в зависимости от величины изображения. Штрихи линии должны быть одинаковой длины. Промежутки между штрихами в линии должны быть равны. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами. В случае, если диаметр окружности менее 12 мм., штрихпунктирная линия заменяется сплошной тонкой линией.
