Содержание

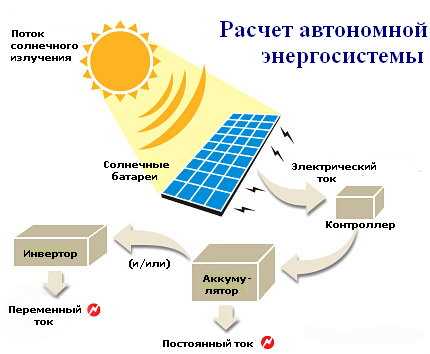

Расчет автономной системы электроснабжения на солнечных батареях

Приводим простой пошаговый метод расчета автономной энергосистемы на солнечных батареях. Этот метод поможет Вам определить требования к системе и выбрать необходимые Вам комплектующие и материалы системы автономного электроснабжения.

Расчет энергосистемы состоит из нескольких этапов:

  1. Определение общей нагрузки и потребляемой мощности.
  2. Определение необходимой мощности инвертора и емкости аккумуляторной батареи.
  3. Определение необходимого количества фотоэлектрических модулей (собственно самих солнечных батарей), исходя из данных по среднестатическому количеству солнечной радиации в месте установки системы.
  4. Примерный расчет стоимости системы (и варианты при различных изготовителях)

После выполнения 4 шага, если стоимость автономной системы окажется слишком велика, можно рассмотреть различные варианты уменьшения стоимости Вашей системы электроснабжения на солнечных батареях:

  • уменьшение потребляемой мощности за счет замены существующих потребителей на энергоэффективные, с низким потребление электричества, а также исключение тепловой, "фантомной" и необязательной нагрузки (например, можно использовать холодильники, кондиционеры и т.п., работающие на газе).
  • замену нагрузки переменного тока на нагрузку постоянного тока. В этом случае можно выиграть на отсутствии потерь в инверторе (от 10 до 40%). Однако, нужно учитывать особенности построения низковольтных систем постоянного тока.
  • введение в систему электроснабжения дополнительного генератора электроэнергии - ветроустановки или дизель- или бензогенератора.
  • смириться с тем, что электроэнергия будет у Вас не всегда. И чем больше будет мощность системы отличаться от потребляемой мощности, тем более вероятны будут у Вас периоды отсутствия электроэнергии. В такие периоды, а это может быть совсем не продолжительно (1-3 недели зимой, в самые короткие дни), Вы можете сами просто немного ограничить Ваше обычное энергопотребление и все. При этом экономия на оборудовании может быть ОЧЕНЬ существенной (вплоть до 50%!)

 Можете рассмотреть самодельную ветроэлектростанцию или мини ГЭС - своими руками.

Расчет автономной Системы электроснабжения на солнечной энергии





Составьте список устройств-потребителей электроэнергии, которые Вы собираетесь питать от автономной энергосистемы. Определите потребляемую мощность во время их работы. Большинство устройств имеют маркировку, на которой указана номинальная потребляемая мощность в ваттах или киловаттах. Если указан потребляемый ток, то нужно умножить этот ток на номинальное напряжение (обычно 220 В). Перемножается мощность на время работы для определения требуемой энергии в Вт ч в неделю. Далее все эти данные суммируются для вычисления полной нагрузки переменного тока в ватт-часах в неделю .

Подсчитайте нагрузку переменного тока.Если у Вас нет такой нагрузки, то можете пропустить этот шаг и перейти к подсчету нагрузки постоянного тока.

1.1. Перечислите всю нагрузку переменного тока, ее номинальную мощность и число часов работы в неделю. Умножьте мощность на число часов работы для каждого прибора. Сложите получившиеся значения для определения суммарной потребляемой энергии переменного тока в неделю.

1.2. Далее нужно подсчитать сколько энергии постоянного тока потребуется. Для этого нужно умножить получившееся значение на коэффициент 1,2, учитывающий потери в инверторе.

1.3. Определите значение входного напряжения инвертора по характеристикам выбранного инвертора. Обычно это 12 или 24 В.

1.4. Разделите значение п.1.2 на значение п.1.3. Вы получите число Ампер-часов в неделю, требуемое для покрытия вашей нагрузки переменного тока.

Подсчитайте нагрузку постоянного тока

1.5. Запишите данные нагрузки постоянного тока :

Описание нагрузки постоянного тока Ватт X часов/неделю = Вт*ч/неделю
    X   =
    X

=
      Всего



1.6. Определите напряжение в системе постоянного тока. Обычно это 12 или 24 В. (Как в п.1.3)

1.7. Определите требуемое количество А*ч в неделю для нагрузки постоянного тока (разделите значение п.1.5 на значение п.1.6).

1.8. Сложите значение п.1.4 и п. 1.7 для определения суммарной требуемой емкости аккумуляторной батареи. Это будет количество А*ч, потребляемых в неделю.

1.9. Разделите значение п.1.8 на 7 дней; Вы получите суточное значение потребляемых А*ч.

2. Оптимизируйте Вашу нагрузку

На этом этапе важно проанализировать Вашу нагрузку и попытаться уменьшить потребляемую мощность как можно больше. Это важно для любой системы, но особенно важно для системы электроснабжения жилого дома, так как экономия может быть очень существенной. Сначала определите большую и изменяемую нагрузку (например, насосы для воды, наружное освещение, холодильники переменного тока, стиральная машина, электронагревательные приборы и т.п) и попытайтесь исключить их из вашей системы или заменить на другие аналогичные модели, такие как приборы, работающие на газе или от постоянного тока.

Начальная стоимость приборов постоянного тока обычно выше (потому что они выпускаются не в таком массовом количестве), чем таких же приборов переменного тока, но вы избежите потерь в инверторе. Более того, зачастую приборы постоянного тока более эффективны, чем приборы переменного тока (во многих бытовых приборах, особенно электронных, переменный ток преобразуется в постоянный, что ведет к потерям энергии в блоках питания приборов).

Замените лампы накаливания на люминесцентные лампы везде, где это возможно. Люминесцентные лампы обеспечивают такой же уровень освещенности при том, что потребляют в 4-5 раз меньше электроэнергии. Срок их службы также примерно в 8 раз больше.

Если у Вас есть нагрузка, которую Вы не можете исключить, рассмотрите вариант, при котором Вы будете включать ее только в солнечные периоды, или только летом. Пересмотрите список Вашей нагрузки и пересчитайте данные.

Выберите тип аккумуляторной батареи, которую Вы будете использовать. Рекомендуются использовать герметичные необслуживаемые свинцово-кислотные аккумуляторы, которые обладают самыми лучшими эксплуатационно-экономическими параметрами.

Далее Вам нужно определить, сколько энергии Вам нужно получать от аккумуляторной батареи. Часто это определяется количеством дней, в течение которых АБ будет питать нагрузку самостоятельно без подзаряда. Дополнительно к этому параметру Вам нужно учитывать характер работы системы электроснабжения. Например, если Вы устанавливаете систему для Вашего загородного дома, который Вы посещаете только на выходные, Вам лучше установить АБ большей емкости, потому что она может заряжаться в течение всей недели, а отдавать энергию только в выходные дни. С другой стороны, если Вы добавляете фотоэлектрические модули к уже существующей системе электроснабжения на базе дизель- или бензогенератора, Ваша батарея может иметь меньшую емкость, чем расчетная, потому что этот генератор может быть включен для подзаряда АБ в любое время.

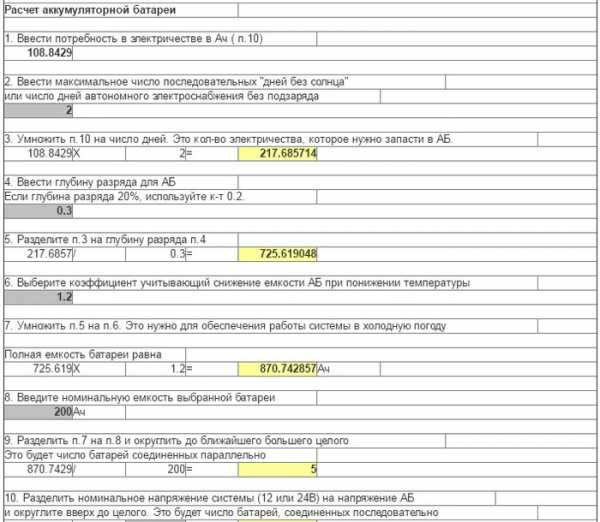

После того, как Вы определите требуемую емкость АБ, можно переходить к рассмотрению следующих очень важных параметров.

3.1. Определите максимальное число последовательных "дней без солнца" (т.е. когда солнечной энергии недостаточно для заряда АБ и работы нагрузки из-за непогоды или облачности). Вы также можете принять за этот параметр выбранное Вами количество дней, в течение которых АБ будет питать нагрузку самостоятельно без подзаряда.

3.2. Умножьте суточное потребление в А*ч (см. п.1.9 расчета потребляемой энергии выше) на количество дней, определенных в предыдущем пункте.

3.3. Задайте величину глубины допустимого разряда АБ. Учитывайте, что чем больше глубина разряда, тем быстрее Ваши АБ выйдут из строя. Мы рекомендуем значение глубины разряда 20% (не более 30%), что значит что Вы можете использовать 20% от значения номинальной емкости вашей АБ. Используйте коэффициент 0,2 (или 0,3). Ни при каких обстоятельствах разряд батареи не должен превышать 80%!

3.4. Разделите п.3.2 на п.3.3

3.5.Выберите коэффициент из таблицы, приведенной ниже, который учитывает температуру окружающей среды в помещении, где установлены АБ. Обычно это средняя температура в зимнее время. Этот коэффициент учитывает уменьшение емкости АБ при понижении температуры.

Температурный коэффициент для аккумуляторной батареи

Температура в градусах коэффициент
Фаренгейта Цельсия
80F     26.7C 1.00
70F 21.2C 1.04
60F 15.6C 1.11
50F 10.0C 1.19
40F 4.4C 1.30
30F -1.1C 1.40
20F -6.7C 1.59



3.6. Умножьте значение п.3.4 на коэффициент п.3.5. Вы получите общую требуемую емкость АБ.

3.7. Разделите это значение на номинальную емкость выбранной Вами аккумуляторной батареи. Округлите полученное значение до ближайшего большего целого. Это будет количество батарей, которые будут соединены параллельно.

3.8. Разделите номинальное напряжение постоянного тока системы (12, 24 или 48В) на номинальное напряжение выбранной аккумуляторной батареи (обычно 2, 6 или 12В).Округлите полученное значение до ближайшего большего целого. Вы получите значение последовательно соединенных батарей.

3.9. Умножьте значение п.3.7 на значение п.3.8. для того, чтобы подсчитать требуемое количество аккумуляторных батарей.

4. Определите количество пиковых солнце-часов в день для вашего места

Несколько факторов влияют на то, как много солнечной энергии будет принимать Ваша солнечная батарея:

  • Когда будет использоваться система? Летом? Зимой? Круглый год?
  • Типичные погодные условия вашей местности
  • Будет ли система ориентироваться на солнце
  • Расположение и угол наклона фотоэлектрических модулей

Для определения среднемесячного прихода солнечной радиации Вы можете воспользоваться таблицей прихода солнечной радиации для некоторых городов России.

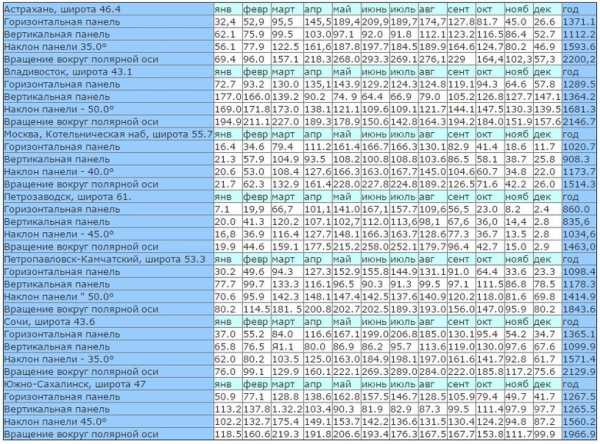

Месячные и годовые суммы суммарной солнечной радиации, кВт*ч/м2

*для справки: при ярком солнце мощность солнечного излучения - 1000 Вт/м2, при темной облачности может быть и 50 Вт/м2

Выработка электроэнергии солнечной фотоэлектрической батареей (СБ) зависит от угла падения солнечных лучей на СБ. Максимум бывает при угле 90 градусов. При отклонении от этого угла все большее количество лучей отражается, а не поглощается СБ.

Зимой приход радиации значительно меньше из-за того, что дни короче, облачных дней больше, Солнце стоит ниже на небосклоне. Если Вы используете Вашу систему только летом, используйте летние значения, если круглый год, используете значения для зимы. Для надежного электроснабжения выбирайте из среднемесячных значений наименьшее для периода, в течение которого будет использоваться ФЭС.

Выбранное среднемесячное значение для худшего месяца нужно разделить на число дней в месяце. Вы получите среднемесячное количество число пиковых солнце-часов, которое будет использоваться для расчета Вашей СБ.

Далее необходимо определить общее количество модулей, необходимых для вашей системы.

Ток в точке максимальной мощности Impp может быть определен из спецификаций модулей. Вы также можете определить Imppподелив номинальную мощность модуля на напряжение в точке максимальной мощности Umpp (обычно 17 - 17.5 В для 12 - вольтового модуля).

5.1. Умножьте значение п. 1.9 на коэффициент 1.2 для учета потерь на заряд-разряд АБ

5.2. Разделите полученное значение на среднее число пиковых солнце-часов в вашей местности. Вы получите ток, который должна генерировать СБ

5.3. Для определения числа модулей, соединенных параллельно разделите значение п. 5.2 на Impp одного модуля. Округлите полученное число до ближайшего большего целого.

5.4. Для определения числа модулей, соединенных последовательно, разделите напряжение постоянного тока системы (обычно 12, 24, 48 В) на номинальное напряжение модуля (обычно 12 или 24 В).

5.5. Общее количество требуемых фотоэлектрических модулей равно произведению значений п. 5.3 и п. 5.4.

Для расчета стоимости фотоэлектрической системы электроснабжения нужно сложить стоимости СБ, АБ, инвертора, контроллера заряда АБ и соединительной арматуры (провода, выключатели, предохранители и т.п.)

Стоимость солнечной батареи равна произведению значения п.5.5 на стоимость одного модуля. Стоимость аккумуляторной батареи равна произведению значения п.3.9 на стоимость одной аккумуляторной батареи. Стоимость инвертора зависит от его мощности и типа. Стоимость соединительной арматуры можно принять примерно равной 0,1-1% от стоимости системы.

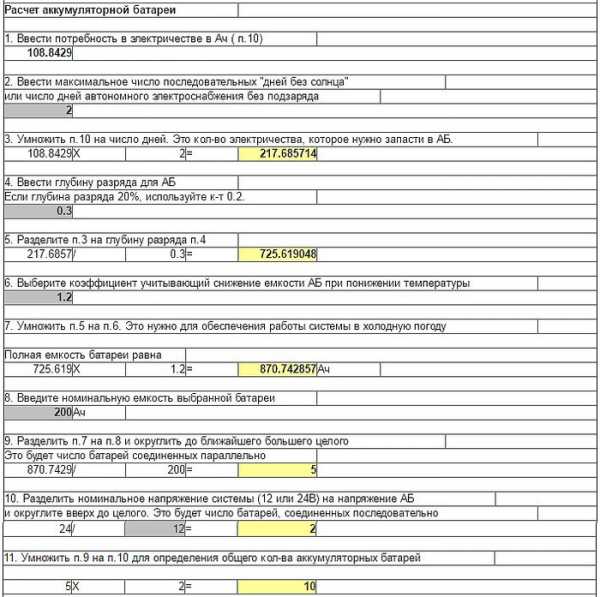

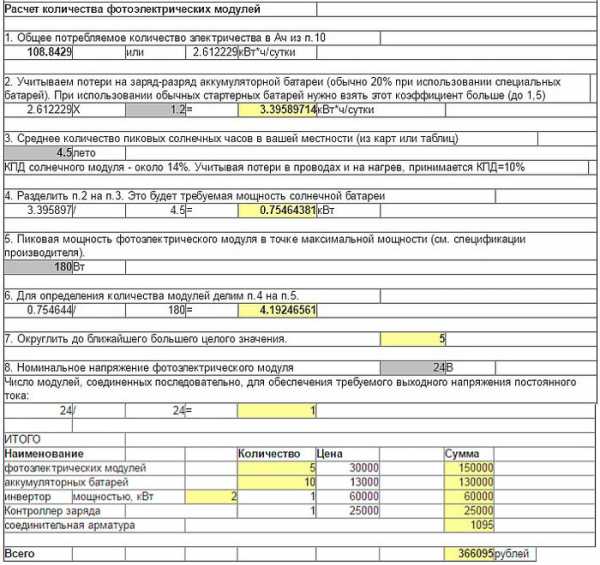

Пример расчета автономной системы электроснабжения на фотоэлементах.

(*Цены приведены для примера и могут сильно отличаться у разных производителей)

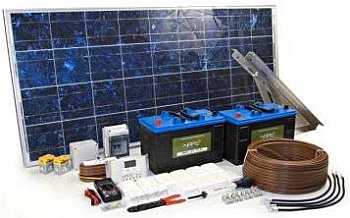

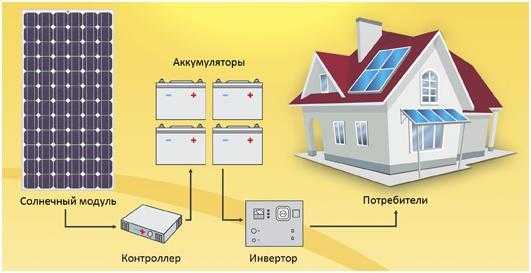

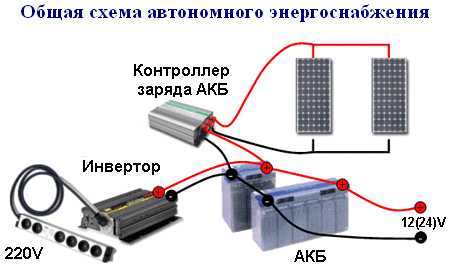

Основываясь на данных расчета Вам необходимо выбрать основные компоненты автономной энергосистемы на солнечных батареях.

Это:

  • Контроллер заряда
  • Инвертор
  • Соединительные провода
  • Предохранители, переключатели и разъемы
  • Измерители и индикаторы
  • Инструмент для монтажа
  • Резервный генератор (не обязательно)



Выбор оборудования

Панели фотоэлементов

При подборе панелей помимо их мощности следует учитывать три фактора — их геометрию, номинальное выходное напряжение и тип фотоэлементов.

Выбор размеров панели

Геометрия определяется конкретными условиями установки, и здесь трудно дать общие рекомендации кроме одной — если у вас есть возможность выбора между большой панелью и несколькими маленькими, лучше взять большую — более эффективно используется общая площадь и будет меньше внешних соединений, а значит,будет выше надёжность. Размеры готовых панелей не слишком велики и не превысят полтора-два квадратных метра при номинальной мощности до 200-250 Вт. Панели небольших размеров (возможно, на меньшее номинальное напряжение) их следует использовать только там, где невозможно установить более крупные панели.

Для достижения нужных значений номинального напряжения и номинальной мощности панели можно объединять в последовательные сборки, которые затем коммутируются параллельно — аналогично тому, как коммутируется банк аккумуляторов. Как и в случае аккумуляторов, в одной сборке следует использовать только однотипные панели.

Обычно панели заводского изготовления имеют прямоугольную форму с соотношением сторон 1:2 или близким к нему. Поэтому если надо монтировать их вплотную в несколько рядов, то их можно размещать «стоя» (длинной стороной вертикально) или «лёжа на боку» (длинной стороной горизонтально). Возникает вопрос — какую ориентацию предпочесть? Ответ — ту, при которой во время движения Солнца минимум панелей будут испытывать полутень, так как даже один затенённый элемент резко снижает выработку всей панели. Например, если в предполагаемом месте установки возможно наиболее вероятно вертикальное смещение границы затенения (от конька соседской крыши, от высокого глухого длинного забора, от полосы кустарника, от верхушек близкого леса и пр.), то панели лучше располагать «лёжа на боку». Если тень в основном будет перемещаться по горизонтали от одной боковой стороны к другой (скажем, тени от угла высокого дома, от толстого столба, от высокого дерева), то панели будем располагать «стоя». Дополнительно можно заметить, что при вертикальном расположении панелей меньше число горизонтальных стыков, что способствует лучшему смыванию грязи и сходу снега с панелей, поэтому панели, которые ничто не будет затенять, лучше монтировать «стоя». Но если возможно затенение панелей, то приоритетно преимущественное направление затенения и выхода из тени.

Выбор напряжения солнечной батареи

С напряжением тоже всё просто — лучше выбирать 24-вольтовые панели, поскольку рабочие токи у них вдвое меньше, чем у 12-вольтовых той же мощности. Панели одинаковой мощности одного и того же производителя, рассчитанные на разное напряжение, обычно различаются лишь внутренней коммутацией фотоэлементов. Панели с номинальным напряжением выше 24 В встречаются редко и обычно собираются из более низковольтных. 12-вольтовые панели, на мой взгляд, оправданы лишь в двух случаях — для маломощных систем, где 12 вольт являются рабочим напряжением инвертора, а также если по архитектурным или конструктивным соображениям необходимо использовать панели малого размера, для которых не существует вариантов на 24 В.

При индивидуальной сборке панелей из отдельных фотоэлементов не нужно забывать о защитных диодах в каждой цепочке для предотвращения протекания обратного тока при неравномерной засветке. В противном случае мощность, выработанная освещёнными секциями панели, вместо полезной нагрузки будет выделяться на затенённом фотоэлементе, а это чревато его перегревом и полным выходом из строя (неосвещённый фотоэлемент в этой ситуации окажется открытым диодом). Допускаемый прямой ток защитных диодов должен быть больше, чем ток короткого(коротыша) замыкания защищаемой цепочки фотоэлементов при максимальной освещённости.

Типы фотоэлементов

Наконец, надо выбрать тип фотоэлементов. В настоящее время наиболее часто предлагаются (распространенные) фотоэлементы на монокристаллическом или поликристаллическом кремнии. Монокристаллический кремний обычно имеет КПД в районе 16-18%, а поликристаллический — 12-14%, зато он несколько дешевле. Однако в готовых панелях цена за ватт (т.е. в пересчёте на вырабатываемую мощность) получается почти одинаковой, и монокристаллический кремний может оказаться даже выгодней. По такому параметру, как степень и скорость деградации, разницы между ними практически да и фактически нет. В связи с этим выбор в сторону монокристаллического кремния очевиден — при равной мощности панели из него компактнее. Кроме того, при снижении освещённости монокристаллический кремний обеспечивает номинальное напряжение выше и дольше, чем поликристаллический, а это позволяет получать хоть какую-то энергию даже в очень пасмурную погоду и в лёгких сумерках. Зато у поликристаллического кремния обычно ниже напряжение холостого хода (у монокристаллического оно может превышать номинал вдвое), ниже и напряжение максимальной мощности. Но если подключать панель к инвертору и аккумулятору не напрямую, а через современный контроллер, то это не имеет существенного значения.

Выбор размещения и суммарной мощности панелей

Очевидно, что обычно нет смысла выбирать суммарную мощность панелей фотопреобразователей больше мощности инвертора. Тем не менее, такое превышение может быть оправдано при наличии мощной постоянной нагрузки и мощного блока аккумуляторов или в расчёте на длительные периоды пасмурной погоды.

Ещё одним интересным вариантом, когда суммарная мощность панелей может существенно превосходить как мощность инвертора, так и мощность, нужную для зарядки аккумуляторов, является их размещение на противоположных стенах коттеджа или на очень крутых скатах крыши (наклон ската не менее 45°), если они ориентированы на запад и восток — тогда мощность каждого поля солнечных батарей (восточного и западного) может достигать 80% от полной требуемой мощности системы, а мощность фотопанелей, подключённых к одному контроллеру, может превышать его номинальную мощность почти в полтора раза! Дело в том, что прямые лучи(солнца) не могут одновременно освещать две противоположные стены или два противоположных крутых ската крыши, а мощность, выдоваемых батареей при отсутствии прямой засветки, падает раз в 10 (во избежание перегрузки контроллера берём её с двух-кратным запасом, отсюда и получается цифра 80%, а не 90%). Да, такая «сплит-система» будет дороже, чем «моноблочная» система с той же рабочей мощностью, но с единым(общем) полем фото-панелей, ориентированным на юг, — ведь панелей надо больше! В чём же преимущество «сплит-системы» над «моноблочной»?

В период длинных дней, когда Солнце всходит на востоке или даже северо-востоке, а заходит на западе или северо-западе, одно из полей «сплит-системы» всегда будет освещено Солнцем и потому будет выдавать хорошую мощность. Лишь в полдень лучи солнце будут скользить по обоим полям панелей, но в это время солнечный свет максимален, и воспринимаемое обоими панелями излучение весьма существенно. В то же время ориентированный на юг «моноблок» даёт мощный максимум выработки в середине дня, но утром или вечером его выработка обусловлена лишь рассеянымсветом а значит минимальна. Между тем именно в это время хорошо бы зарядить аккумуляторы после ночи или на ночь! В пасмурную погоду облака рассеивают свет, и его одинаково успешно воспринимают оба поля фотопанелей, так что общая выработка «сплит-системы» превосходит «моноблок» прямо пропорционально суммарной мощности всех панелей (но сама выработка достаточно мала, что исключает опасность перегрузки контроллера заряда). Лишь в короткие солнечные зимние дни ориентированный на юг «моноблок» по дневной выработке будет превосходить эту «сплит-систему». Но на большей части территории России зима пасмурная, а в пасмурные дни важна суммарная мощность всех фотопанелей, так что и здесь «моноблок» проигрывает сплит-системе. Особенно очень эффективно такое размещение фото-панелей в южных районах, где меньше разность между летними и зимними днями и даже зимой солнце поднимается очень высоко и достаточно далеко заходит на восток и запад.

Если же дом ориентирован по сторонам света не стенами, а углами, то можно разместить поля фотопанелей не на противоположные стороны (восток и запад), а на смежные юго-восток и юго-запад, — тогда и зимой даже в нашей Средней полосе эта система будет вне конкуренции, хотя во избежание перегрузки контроллеров «избыток» мощности, возможно, придётся снизить до 70%, а то и до 50% (точная цифра определяется конкретными условиями размещения панелей). Наконец, можно попытаться ориентировать фотопанели на все три «солнечные» стороны света — восток, юг и запад, — но такое лучше предусматривать на стадии проектирования дома и «посадки» его на местность.

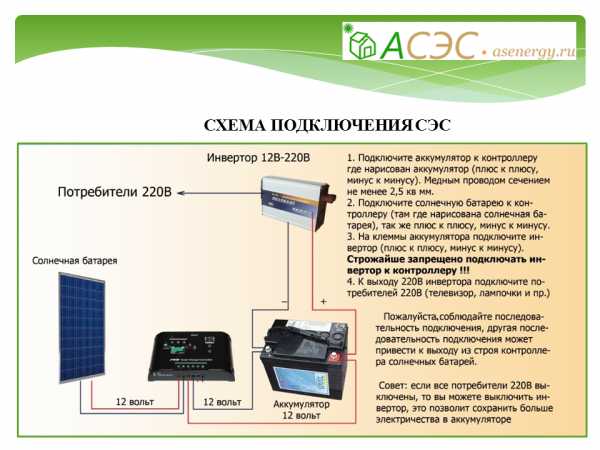

При подсоединение панелей к контроллеру нужно следить, чтобы их суммарный максимальный ток не превышал 80% .. 90% от номинального тока контроллера. Пример, для 10-амперного ШИМ-контроллера суммарный ток должен составлять не более 8 .. 9 А. Запас необходим для того, чтобы контроллер мог выдержать выработку, например, в ясный зимний день, когда белый снег, хорошо отражающий свет, способствует перезасветке фотоэлементов по сравнению с расчётной, а умеренный мороз немного повышает их КПД. Таким образом, к одному 10-амперному контроллеру с ШИМ можно подключить панели на 24 В суммарной мощностью 300 Вт, а на 12 В — всего 150 Вт. Для контроллеров с MPPT, превращающих «излишек» напряжения в дополнительный ток, необходимый запас по номинальному току может быть ещё больше и суммарный ток батарей может быть ограничен вплоть до 60% .. 75% от тока, отдаваемого контроллером в нагрузку, то есть мощность панелей, подключаемых к 10-амперному контроллеру с MPPT, не должна превышать 220 .. 240 Вт при 24 В и вдвое меньше при 12 В. Обычно заводы производители контроллеров указывают допустимую суммарную мощность или номинальный суммарный ток подключаемых к ним панелей фотоэлементов.


bazila.net

Системы автономного электроснабжения для частного дома

Устройство независимой электросистемы позволит обеспечить энергией частные постройки, не подключенные к централизованным сетям. Результат поможет сократить энергетические расходы дач и домов. Но для того чтобы воспользоваться перечисленными плюсами, надо точно знать, как сделать автономное электроснабжение частного дома. Ведь правда?

Мы расскажем об устройстве независимых систем энергоснабжения. У нас вы найдете основополагающие принципы устройства и важные нюансы организации подачи электричества в частные жилые объекты. Представленная нами информация тщательно проверена, систематизирована, сведения соответствуют строительным нормативам.

В предложенной нами статье досконально разобраны варианты устройства частных энергетических систем, приведены и оценены все возможные источники получения энергии. Подробно изложены принципы сооружения и действия автономного электроснабжения, представленные данные подкреплены фото и видео.

Содержание статьи:

Общие требования к домашним автономным системам

Чтобы автономный комплекс корректно работал и производил объем энергии, полностью покрывающий потребности всех домашних устройств и предметов бытовой техники, перед монтажом оборудования проводят предварительный расчет общей мощности имеющихся в наличии электропотребителей.

К их числу относятся такие агрегаты, как:

  • отопительная система жилого дома;
  • холодильная техника;
  • устройства по очистке/охлаждению воздуха;
  • крупно- и мелкогабаритные бытовые приборы;
  • насосный комплекс, осуществляющий поставку в дом воды из колодца или скважины;
  • электрический инструмент для текущего ремонта, осуществляемого своими руками, и ухода за строениями и приусадебным участком.

Базовую мощность узнают из сопроводительных документов, выданных производителем и прилагающихся к каждому агрегату. Этот показатель у всех разный, но любые приборы и устройства одинаково требуют стабильной подачи энергии с определенной частотой электропотока и без перепадов напряжения.

В некоторых случаях учитывают еще и такой параметр, как синусоидальность формы переменного напряжения.

Устройство независимой электросистемы

Автономная электрическая система позволяет круглогодично обеспечивать необходимый уровень комфорта в домах, расположенных далеко от центральных коммуникационных систем, отвечающих за поставку энергоресурса в жилые помещения

Данные о мощности приборов суммируют и таким способом выясняют, сколько реальных киловатт часов должна бесперебойно вырабатывать в день автономная электросистема. Рекомендуется превышать полученное число на 15-30%, чтобы в будущем иметь солидный запас на увеличение потребления энергии.

Солнечные батареи во дворе дома

Наличие в частном доме комплекса автономного электроснабжения обеспечивает владельцу полную свободу действий. У него в распоряжении всегда будет нужный ресурс, независимо от того, какую цену установит на электричество государство

На следующем этапе определяют основные технические характеристики будущей энергосистемы. Эти параметры напрямую зависят от ее назначения.

Собираясь сделать резервный источник, подключающийся только в определенный момент, когда недоступно получение электричества через централизованные коммуникации, устанавливают предполагаемое время работы автономного оборудования, и на основании этих данных вычисляют нужную для нормального функционирования системы мощность.

Если же на «плечи» автономного оборудования планируют возложить все электрообеспечение в жилом помещении, хозяйственных постройках и на самом приусадебном участке, заранее четко высчитывают примерное дневное потребление.

На эту цифру накидывают еще 20-25% и таким способом получают фактическую базовую мощность, необходимую для полноценной работы коммуникационных сетей, оборудования и бытовой техники.

Работа солнечных батарей

Выбирая в качестве альтернативного источника поставки энергии солнечные батареи, следует помнить, что в зимний период модули производят в 2-3 раза меньше ресурса, нежели во время наивысшей солнечной активности (с марта по сентябрь)

Имея на руках подробную техническую информацию, приступают к разработке проекта и выводят смету с полным объективным обсчетом предстоящих финансовых затрат на покупку агрегатов и оплату услуг по установке.

Специалисты, разумеется, справятся с монтажом быстрее и качественней, однако попросят за это солидную сумму. Домашние мастера тоже могут осилить основные части задачи, но для осуществления отдельных этапов все же разумнее будет пригласить профессионалов или хотя бы воспользоваться их советами.

Взвешенная оценка независимой системы

Современные системы для автономного электроснабжения используют самые разные ресурсы для выработки энергии. Это позволяет получать качественное электричество без перепадов даже в самых отдаленных и малонаселенных местах, куда еще не успели добраться все блага цивилизации.

Достоинства автономной электрики

Основное достоинство систем автономного электроснабжения – отсутствие норм потребления и платы за использованную энергию. Это позволяет обеспечить в жилом доме любой уровень комфорта, независимо от того, проходят ли рядом центральные коммуникации или нет.

Если предварительные расчеты мощности произведены верно и не занижены, система будет работать как часы и хозяева не столкнутся с такими проблемами, как неожиданное отключение электричества и перепады напряжения.

Вариант управления автономным энергоснабжением

Веское преимущество автономного энергоснабжения заключается в отсутствии скачков, падения и превышения напряжения в сети, из-за которого в разы быстрее выходит из строя бытовая и компьютерная техника

Сведется к нулю риск того, что бытовая техника, имеющаяся в жилом помещении, выйдет из строя или сгорит из-за неожиданного скачка мощности. Количество и качество получаемой электроэнергии всегда будет одинаковым и именно таким, как было запланировано изначально в проекте.

Оборудование, обеспечивающее независимые поставки электроэнергии, имеет высокий уровень надежности и крайне редко выходит из строя. Это преимущество сохраняет актуальность при соблюдении базовых правил эксплуатации и регулярном обслуживании отдельных элементов и всей системы целиком.

Кроме того, уже сегодня работают экспериментальные программы, позволяющие владельцам продавать излишки электроэнергии государству. Однако об использовании этой интересной возможности стоит подумать заблаговременно, еще на стадии разработки проекта системы электрообеспечения.

Дополнительно потребуется оформить пакет разрешительных документов, подтверждающих способность имеющихся в наличии приборов вырабатывать нужный объем энергии надлежащего качества.

Недостатки независимого электроснабжения

К минусам независимой системы электроснабжения относят довольно высокую стоимость оборудования и значительные расходы на эксплуатацию.

Независимое энергоснабжения частного дома

К недостаткам автономного энергоснабжения относят необходимость выделять пространство под размещение оборудования, проводить самостоятельное обслуживание системы и замену изношенных элементов за свой счет

Электрики настоятельно рекомендуют хозяевам очень внимательно производить все расчеты и четко выяснять технические параметры запланированной к монтажу системы. Иначе может возникнуть ситуация, когда агрегат, производящий электроэнергию, выйдет из строя, так и не успев окупиться.

Ремонт автономного комплекса владельцы тоже осуществляют за свой счет, а эти услуги стоят значительных денег. Если же дом находится в отдаленном или труднодоступном районе, за мастерами придется поехать лично или дополнительно оплачивать выезд бригады на место.

Причем делать все понадобится достаточно быстро, так как домашние коммуникации и удобства, работающие на электроэнергии, в это время будут недоступны.

Солнечные батареи в электроснабжении дома

Если в качестве автономной системы по выработке энергии выбраны модули из солнечных батарей, их потребуется периодически очищать от мусора в ветреную погоду, а в зимний период обязательно освобождать от снега. Только при таком уходе они будут полноценно функционировать в течение всего эксплуатационного периода

Значительно снизят шанс поломки автономных устройств регулярный профилактический осмотр и плановое техническое обслуживание действующих агрегатов, но и для этого может понадобиться визит специалистов, стоящий денег.

Конечно, часть таких работ хозяин сделает самостоятельно, но более серьезные моменты, требующие определенного опыта и специфических знаний, все равно повлекут за собой профессиональное вмешательство.

Определение наилучшего источника энергии

Выбор альтернативного источника энергии для автономного – очень важный и ответственный момент, требующий серьезного подхода.

К самым популярным и наиболее распространенным вариантам относятся:

  • генераторы, работающие на дизельном топливе или бензине;
  • солнечные батареи и коллекторы;
  • аккумуляторы большого объема и мощности;
  • гидроэлектросистемы;
  • преобразователи ветряной энергии.

Каждый источник имеет собственные уникальные характеристики и особенности. Владельцам следует заранее с ними ознакомиться и на основании этой информации определить оптимальный вариант системы, способной удовлетворить все электрические нужды частного жилого дома.

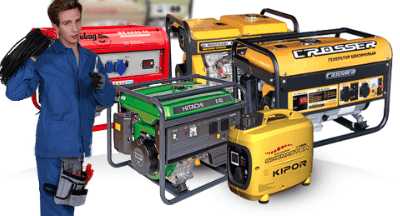

Особенности работы генераторов

Генератор – это самый быстрый и простой способ обеспечить частный дом электричеством. Для работы агрегат использует бензин или дизельное топливо и в результате его сжигания выдает необходимое количество энергии.

Главным преимуществом является полная независимость устройства от сезонных изменений и погодных колебаний. К недостаткам относится обязательное наличие на участке специально оборудованного хранилища для топлива, рассчитанного на объем от 200 литров.

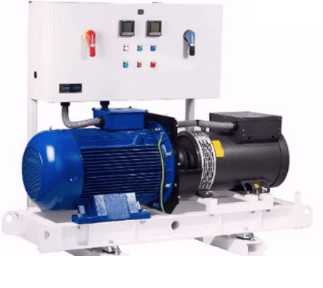

Дизельная генераторная установка

Дизельная генераторная установка удобна и проста в эксплуатации, но для полноценного функционирования ей необходимо получать не менее 250 мл горючего в час. Мощные станции, способные обеспечить энергией небольшой частный домик с фактическим потреблением ресурса в несколько киловатт за сутки, будут «есть» примерно литр солярки в течение 60 минут

Чаще всего бензиновые и дизельные генераторные установки используют в качестве резервных или временных источников получения электроэнергии. Это обусловлено тем, что для полноценной работы приборы требуют значительных объемов горючего, стоимость которого постоянно увеличивается.

Бытовой топливный генератор

Мощный бензиновый или дизельный генератор способен при наличии нужного объема топлива обеспечить бесперебойную подачу электричества. Однако устройство в процессе работы производит очень много шума. Чтобы не страдать из-за нежелательных звуков, стоит разместить агрегат в одном из прилегающих хозяйственных помещений, расположенных на некотором расстоянии от собственного жилья и соседских домов

Само оборудование тоже имеет высокую цену и нуждается в профилактическом обслуживании. К более выгодным вариантам генераторных установок относят газовые агрегаты. Они не нуждаются в бесперебойных поставках горючего и не требуют наличия хранилища для топливных материалов.

Однако полноценную работу этих приборов обеспечивает такой пункт, как обязательное подключение к центральной газовой сети, что далеко не всегда является возможным и доступным.

Газовый генератор для дома

Установка в доме газового генератора осуществляется только на основании пакета разрешительных документов и при обязательном участии в монтаже бригады мастеров из местного газораспределительного предприятия. Подключать к газопроводу прибор самостоятельно не рекомендуется во избежание потенциально возможных в будущем утечек и различных неполадок

Именно из-за этих сложностей генераторы редко выбирают в качестве основного источника для поставки электричества в частный дом.

Автономные солнечные электростанции

Для снабжения частного жилого дома применяют коллекторы или . Эти устройства поглощают световую энергию и преобразовывают ее в ток, который потом питает системы, устройства и приборы, работающие на электричестве.

Солнечные батареи (панели) представляют собой набор соединенных вместе и заключенных в раму полупроводниковых элементов, перерабатывающих ресурсы света в электрическую энергию. Оборудование не потребляет топлива и не нуждается в сложном высокопрофессиональном обслуживании.

Для содержания объекта в порядке достаточно просто время от времени протирать поглощающее зеркало от пыли и убирать с него мелкий мусор. Установка агрегата на некотором возвышении под углом около 70 градусов создаст условия, при которых в зимний период времени снег не сможет скапливаться на поверхности батарее и препятствовать ее корректной работе.

Регулировка гелиосистемы происходит автоматически. Владельцу не требуется включать или выключать оборудование. Выработанная энергия скапливается в специальных аккумуляторных комплексах и позволяет использовать электричество круглосуточно в индивидуальном, удобно лично для хозяина режиме.

Солнечные панели для жилого дома

Солнечная батарея напрямую преобразует энергию света в электроток и, в отличие от генераторных установок, делает это абсолютно бесшумно, не мешая таким образом ни жильцам, ни соседям

Солнечные батареи высокого качества очень надежны и рассчитаны на полноценную эксплуатацию в течение как минимум 25 лет. К концу этого периода их работоспособность немного снижается и следующие 20 лет панели выдают ресурс в объеме около 80% от базовой изначальной мощности, заявленной производителем.

Таким образом, общий срок службы батарей составляет 45 лет, что значительно превышает показатели прочих автономных систем.

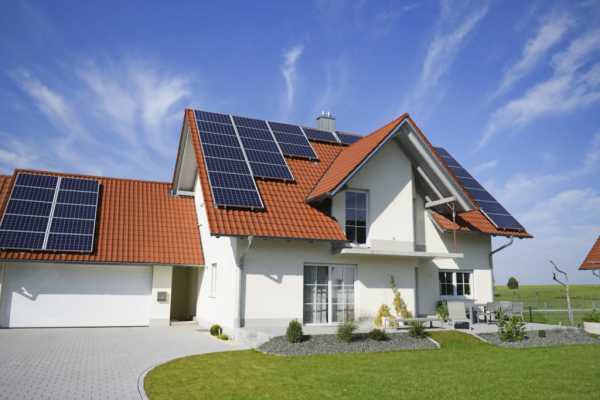

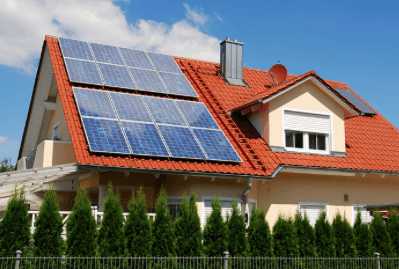

Солнечные панели на крыше

В отличие от ветряных генераторов, напрямую зависящих от определенных метеорологических явлений, солнечные батареи гарантированно выдают электроэнергию каждый день. В непогожие пасмурные дни их производительность становится немного меньше, но не прекращается полностью

Так как солнечный свет имеется практически везде, гелиопанели почти не имеют ограничений по установке. Размещать их можно на любом незатененном пространстве участка, обращая принимающую поверхность под определенным углом на южную сторону.

Солнечные батареи на участке

Выбирая место для расположения солнечных панелей на приусадебной территории, нужно следить, чтобы рядом не было высоких деревьев и строений, загораживающих солнце и отбрасывающих тень. Иначе батарея не сможет работать в полную силу

Если размеры приусадебной территории не позволяют выделить для оборудования отдельное свободное место, уместно использовать для монтажа системы поверхность крыши жилого дома или кровлю хозяйственных построек.

Установка солнечных панелей

Несмотря на некоторую хрупкость, солнечные панели имеют значительный вес и требуют четкого и надежного крепления. Специалисты настоятельно рекомендуют перед монтажом оснастить кровельную конструкцию прочными балками или подпорками, чтобы в будущем крыша не обвалилась, не выдержав дополнительной нагрузки, не предусмотренной изначальным проектом

Ветряные и гидроэлектрические системы имеют фиксированный уровень мощности. У гелиосистем эта величина плавающая и зависит только от количества установленных батарей. Солнечные панели можно использовать в качестве дополнительных энергетических источников. В этом случае понадобится , с которым ознакомит рекомендуемая нами статья.

Если в большом количестве энергии на данный момент нет потребности, можно поставить агрегат миниатюрных габаритов, а в случае надобности в удобное время нарастить дополнительные панели и увеличить объем получаемого ресурса.

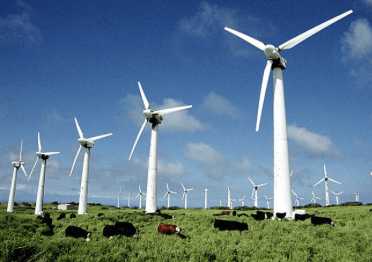

Энергия ветра для автономного электроснабжения

В том случае, когда метеорологические или какие-либо другие объективные причины не позволяют установить солнечные батареи или коллекторы, есть смысл обратить внимание на . Он представляет собой турбину, размещенную на высоких (от 3 метров) башнях.

Она улавливает кинетическую энергию вихревого потока, преобразует ее в механическую энергию вращением ротора и потом превращает в электроресурс посредством специальных инверторов.

Ветряной генератор для жилого дома

Владелец частного дома, запланировавший установку ветряного генератора мощностью более 10 кВт, должен тщательно изучить информацию об изменениях направления и силы ветра в своей местности за последние 20 лет

Статистику могут предоставить метеослужба и различные интернет-сервисы, позволяющие наблюдать за погодой в онлайн-режиме. Если ветра в регионе считаются редким явлением и не имеют нужной силы, монтировать «ветряк» будет нецелесообразно.

Агрегат отличается надежностью, создает вредных выбросов в атмосферу и не оставляет отходов производства, но для полноценной работы остро нуждается в постоянном ветре, дующем со скоростью не менее 14 километров в час. Это очень важное условие, и если его не соблюсти, прибор просто не справится с поставленными задачами.

Локальные системы гидроэнергии

Использование гидротурбины для обеспечения жилого дома электричеством – вполне реальный и выгодный вариант, но лишь в том случае, когда вблизи строений располагаются речка или озеро. Небольшая система, работающая на энергии воды, абсолютно безопасна как в экологическом, так и в социальном плане, очень проста в эксплуатации и имеет хороший КПД.

Малая гидротурбина в работе

Малые гидротурбины полностью автоматизированы и не требуют участия в своей работе человека. Качество вырабатываемой ими энергии соответствует всем требованиям ГОСТа как по частоте, так и по уровню напряжения

Полный ресурс работы превышает 40 лет. Для корректного функционирования система не нуждается в крупных водохранилищах и не требует затопления больших территорий. Перед установкой необходимо составить проект монтажа и получить соответствующие разрешительные документы.

Аккумуляторы для автономных систем

Принцип работы аккумулятора понятен и несложен. Пока в центральной сети имеется электричество, батареи заряжаются от розетки и накапливают в своих блоках ресурс. функционируют аналогичным образом.

Когда поставки энергии прекращаются, модули через специальную отдают электрику бытовым приборам и различным домашним системам.

Аккумулятор для резервной системы электрообеспечения

Выбирая аккумулятор для создания резервной электросистемы в жилом доме, стоит определить, какие приборы и модули бытовой техники обязательны к подключению в случае отсутствия света. Сложив вместе их базовую мощность, можно получить число, обозначающее емкость аккумулятора, способного обеспечить энергией самые необходимые устройства

Для постоянного обеспечения жилого помещения электричеством они не подходят, зато с ролью резервного комплекса справятся на отлично.

С лучшими разработками для организации альтернативной энергетики загородного дома ознакомит , полностью посвященная этому интересному вопросу.

Выводы и полезное видео по теме

Ролик №1 наглядно продемонстрирует, как собрать своими руками автономную систему электроснабжения частного дома из солнечных батарей. В видео даны полезные советы от мастера с подробным показом каждого действия и описанием используемого оборудования:

Ролик №2 знакомит с тем, что следует выбрать для создания в доме резервной электрической системы: генератор или аккумулятор. Обзор агрегатов, плюсы и минусы, сравнительные характеристики и принцип работы поможет самостоятельным мастерам в осуществлении идеи:

Ролик №3 представляет, как работает ветрогенератор, способен ли он покрыть все потребности среднестатистического жилого дома в электроэнергии:

Роликом №4 представлен независимый комплекс электроснабжения для загородного дома с использованием различных ресурсов и установок. Обозначены достоинства и недостатки системы из солнечных панелей, инвертора МАП и прогрессивного ветрогенератора:

Потребность в организации автономного электричества для частного дома может возникнуть по разным причинам, например, из-за проблематичности подключения к уже существующей сети или ввиду отсутствия центральных коммуникаций в районе расположения жилья.

Нестабильно подающееся напряжение, перебои питания или регулярные отключения тоже могут вынудить владельцев недвижимости задуматься о получении энергии из альтернативных источников. Правильно рассчитанная и корректно смонтированная система позволит забыть о всех проблемах с электрикой.

Расскажите о том, как сооружали автономную систему энергообеспечения на загородном участке. Не исключено, что в вашем арсенале есть способы, не приведенные в статье, и сведения, полезные для посетителей сайта. Пишите, пожалуйста, комментарии в расположенном ниже блоке, делитесь впечатлениями, размещайте фото, задавайте вопросы.

sovet-ingenera.com

цены, изготовление своими руками и все подробности

От электричества зависит множество удобств в жилых и бытовых зданиях. Однако перебои энергии не редкое дело в городах и пригородах. Для удаленных от цивилизации населенных пунктов проблема тем более насущна — иногда провести электросеть там попросту невозможно. В таких случаях остро встает вопрос независимой выработки тока.

Автономное электроснабжение способно обеспечивать постройки энергией в нужном количестве. При этом не возникает коротких замыканий, соблюдается стабильность напряжения, аварийные ситуации практически не происходят. Подключение подобного оборудования не настолько сложное, как зависимое от общих сетей и, зачастую, окупается за более быстрые сроки.

Выбор личного источника электричества – ответственное занятие, требующее изучения нюансов. Особенно это касается случаев, когда система изготавливается своими руками.

Альтернативных ресурсов существует не так много, но каждый из них имеет свои плюсы и минусы под определенные ситуации.

Какие бывают системы автономного электроснабжения?

Все источники независимого электричества делятся на генераторы, аккумуляторы и солнечные батареи.

Генераторы

Работают на сжигании дизеля, бензина, угля, газа или иного вещества.

Используют ветровую энергию для преобразования в электричество. Сюда же можно отнести гидроэнергию, основанную на заборе воды, и геотермальные источники.

Солнечные батареи

Действуют за счет поглощения и накопления тепла солнечных лучей.

Аккумуляторы

Сами заряжаются от электричества и в его отсутствие отдают накопленный резерв.

Как выбрать для квартиры, дома, дачи?

Выбрать подходящее автономное электроснабжение дома не так сложно, если учитывать некоторые параметры.

Первое на что нужно опираться — количество и характер систем, потребляющих энергию. Обычно к списку таких систем относятся кондиционирование, отопление, насосное водоснабжение из скважины. Также необходимо учитывать число часто пользуемых бытовых электроприборов и холодильное оборудование. Все перечисленное требует бесперебойного питания, что может предоставить любой независимый источник.

Вторым этапом выбора станет вычисление общей мощности. Показатели потребления каждого прибора складываются между собой. Итоговое автономное электроснабжение загородного дома, дачи или квартиры должно превышать полученную сумму на 20-30%.

На тип планируемой системы влияет и роль, отведенная ей: полное обеспечение или резервное питание. Не все источники могут длительно отдавать переработанное электричество без зависимости от внешних факторов.

Выделенный бюджет определит дороговизну системы, ее производителя, или натолкнет на мысль об изготовлении своими руками.

С бестопливными генераторами придется обратить внимание на окружающий ландшафт, климат.

Идеальным вариантом является выбор сразу двух альтернативных подпиток разного вида. Тогда будет существовать подстраховка на все случаи жизни. Специалисты советуют держать генератор на горючем топливе (с запасом самого топлива) и один из инверторов, поглощающих природные силы ветра, солнца, воды или пара. Отдельное применение аккумуляторов практикуется редко из-за быстро расходуемого ресурса и невозможности перезарядки без непосредственно электричества. Однако, как еще один запасной вариант, это вполне подойдет для квартиры или частного дома с централизованной сетью.

Подробный рассказ о готовом комплекте

Плюсы и минусы источников АЭ

Топливные генераторы

Такие генераторы требуют немалого запаса горючего, который нужно постоянно пополнять за собственные деньги. Чаще всего такой тип используют для смешанной энерговыработки бесперебойного режима, когда генератор активируется при «засыпании» основной сети. В случаях с применением только генератора, требуется иметь минимум 2 единицы техники, чтобы избежать перегрузок поочередным включением.

Бестопливные генераторы

Неплохой вариант для совместительства с иными источниками, если не смущаться громоздких размеров. В микро модификациях существуют только гидротурбины. Все типы считаются безопасными для экологии, но требуют подключения дополнительного оборудования. Ветряные модели зависимы от скорости потока воздуха (не менее 14 км/ч).

Солнечные батареи

Самый экологически чистый способ добыть электричество альтернативным путем. Батареи, действующие на основе солнечных лучей, могут не просто обеспечить любое типовое здание питанием, но и выработать излишек. На практике отличаются большой площадью солнечных панелей, часто покрывают целые крыши или стены для качественной мощности и нуждаются в дополнительном оснащении. Вся система может занимать даже отдельное помещение около 5-6 кв.м (не считая самих солнечных батарей). Зависимы от ландшафта, климатических условий, соотношения количества пасмурных и солнечных дней.

Солнечные батареи показаны на видео

Аккумуляторы

Подходят только для аварийного снабжения энергией. Не способны длительно работать без подпитки. Большинство моделей способно отдавать заряд только в присутствии инвертора для повышения напряжения (например, с 12 до 220V).

Виды энергии и их решения

Базовые источники автономного энергоснабжения являются возобновляемыми. Они безопасны для людей, находящихся вблизи, и окружающей среды. Каждый тип энергии имеет собственный принцип действия, требует оборудования уникальной конструкции.

Ветер

Подходит даже местностям с малым количеством солнца. Генераторы на такой основе забирают воздух через турбины, установленные на 3-6 метровых башнях примерно 3 см диаметром. Для городских районов высота башни возрастает и становится не менее 10 м. Столь длинный свободный отрезок необходим для преодоления препятствий от соседних зданий. Для частного дома процесс с установкой доставляет меньше трудностей. На использование ветровой турбины может потребоваться письменное разрешение управляющих органов. Причинами тому служат производимый шум, громоздкий вид и способность мешать птичьим миграциям.

Вода

Концепция реализуема для домов с близлежащими реками или озерами. Забор производится за счет одиночной турбины или их группы (часто большой протяженности). Масштабный вариант выгоден при пользовании коллективно (например, целой деревней или несколькими соседними частными домами). Микроформа подойдет обособленной семье, живущей непосредственно на берегу. Масштабы меньше дамб не считаются разрушающими экологию, поэтому не требуют разрешения (исключения заповедные зоны и местные регламенты).

Солнце

Солнечную энергию можно получать двумя методами. Первый способ использует панели с фото-вольтовыми клетками. Основой служит принцип поглощения лучей зеркалами. Свет преломляется под определенным наклоном и нагревает жидкость системы. Второй вариант предполагает принцип преобразования тепла в переменный ток через фото-ячейки. Они могут быть портативными или размещаться на крышах.

Энергия на солнечных батареях больше всего подойдет засушливым регионам с жарким климатом, но может использоваться везде. Максимальная продуктивность достигается установкой панелей под угол падения солнечных лучей 20-50 градусов. Разрешений на эксплуатацию не требует.

Решение на солнечных батареях продемонстрировано на видео

Геотермальные источники

Геотермальная энергия получается после переработки пара и горячей воды на уровне ниже земли. При обратной закачке используется конденсат, что делает источник наиболее стойким. Для частного дома геотермальные резервуары применить достаточно сложно. Их эксплуатация ограничена временем полного остывания. Для крупного масштаба принцип реализуем легче – система из бура, насосов и генератора будет перерабатывать электричество более продуктивно. Может потребоваться разрешение на бурение.

Биомасса

Энергия биомассы выпускается сжиганием биологического материала – жмыха, соломы, природного газа, навоза, масел, древесины и т.д. Для частных домов и дач этот способ допустим, но не слишком выгоден. Топливо дорогое, его нужно постоянно пополнять. Генераторы газа тоже не отличаются дешевизной. Кроме того, метод характеризуется высоким уровнем выбросов серы, азота, углеродного следа в атмосферу во время горения.

Решение с биомассой станет выгодным только при использовании отходных или вторичных источников: пропана, перегноя, метана. Гибридная система дизеля и газа – еще лучший вариант с экономической точки зрения.

Выгодно или нет?

Выгода автономных ресурсов энергоснабжения для личного пользования проявляется при установке только качественного оборудования.

Дешевые хлипкие комплекты могут сломаться быстрее, чем оправдают половину своей стоимости. Если же проектировка, расчеты, сборка и монтаж выполнены по правилам, система уже в первые годы продемонстрирует свои плюсы:

  1. отсутствие каких-либо социальных норм потребления электричества;
  2. безопасность для систем и приборов ввиду отсутствия скачков напряжения;
  3. уверенность в качестве и количестве планируемой энергии;
  4. длительный эксплуатационный срок;
  5. независимость от роста тарифов;
  6. наличие ресурсов даже при местных авариях на подстанциях.

Отталкивающим фактором при всей выгоде может стать необходимость регулярной чистки комплекса, иногда замена элементов.

Пример готового решения

Изготовление системы своими руками

Для использования внутри квартиры или на даче в аварийных случаях своими руками можно собрать аккумулятор. Несколько бытовых аккумуляторов параллельно объединяются, подключаются к зарядному устройству, устанавливается инвертор. Пока работает централизованное энергоснабжение, электричество копится в батареях, включенных в розетку. Когда ток исчезает, инвертор поставляет его в проводку. Можно использовать как переносное устройство.

Для создания своими руками питания целого дома на постоянной или длительной основе потребуется более серьезный подход. Здесь предпочтительно оборудовать помещение на роль котельной, где будет стоять основа техники. Потребуются генератор, мощные аккумуляторы (можно несколько автомобильных), котлы, инверторы, несколько солнечных панелей под выбранную систему. При наличии определенных знаний такая работа стоит свеч и выйдет дешевле многих готовых установок.

Однако и риск допустить ошибку расчетов и подключения тоже не мал.

Вывод

Проблема автономного энергоснабжения актуальна для многих жилых территорий без развитой инфраструктуры. В большинстве случаев такой подход помогает экологии, в перспективе может сэкономить много денежных средств. Выбор конкретной системы зависит от потребностей дома, доступных природных ресурсов и планируемых трат.

Целесообразность использования определяется личными взглядами, но увеличивается при резервной роли АЭ.

generatorexperts.ru

Солнечные электростанции. Комплектация и монтаж. Цена солнечные батареи

Полноценное автономное ( или резервное ) энергоснабжение дома. Мощные системы на основе многофункциональных гибридных инверторов OutBack и XANTREX XW. Когда в системе установлен альтернативный источник энергии - солнечные панели и контроллер заряда, то генерируемая энергия может быть использована для заряда АКБ и/или прямого преобразования в переменный ток. В последнем случае в дневное время дом может обходиться без внешней сети, обеспечивая внутреннее потребление только за счет альтернативного источника. В местах без электросети или со слабой/недостаточной электросетью, использование гибридной инверторной системы с солнечными панелями значительно повышает качество электропитания в доме, а следовательно, и качество жизни. Предусмотрена функция автозапуска генератора


Электроснабжение дома солнечными батареями состоит из следующих специальных фотоэлектрических элементов:

Солнечные батареи, преобразующие энергию солнца в электроэнергию, различной мощности и номинального ( или фактического напряжения) от 100 до 300 Ватт

Контроллер напряжения и заряда АКБ для защиты от глубокого разряда батареи аккумуляторов и от перезаряда системы солнечных модулей на ток от 6 до 60 А

Накопитель энергии – банк аккумуляторных батарей , соединенных последовательно и ( или ) параллельно, глубокого разряда при циклическом режиме работы.

Инвертор DC-AC, который позволяет пользоваться обычными электроприборами. Инверторы, представленные на нашем сайте имеют все необходимые рабочие характеристики для комплектации систем энергоснабжения исходя из:

  • Формы выходного сигнала: чистый синус

  • Рабочего напряжение системы: 12, 24 и 48 Вольт

  • Выходной мощности инвертора от 0,3 до 18 кВт

А также

  • Необходимые предохранительные устройства по постоянному и переменному току

  • Коммутационные и аккумуляторные провода

  • Элементы крепления и монтажа панелей

Все эти элементы, содиненные определенным образом образуют автономную солнечную систему энергоснабжения, имеющую следующие основные характеристики:

  • Генерацию энергии от солнечных модулей, кВт – зависит от количества и мощности солнечных батарей

  • Время автономной работы без генерации, зависит от общей емкости банка аккумуляторов

  • Мощности подключаемой нагрузки. Зависит от предыдущих двух пунктов и от выходной мощности инвертора

  • Время автономной работы при генерации энергии солнечными батареями. Зависит от предыдущих трех пунктов плюс инсоляции

Таким образом, говоря о мощности системы, имеются ввиду три ее параметра

P ген.

Генерация мощности при прямом солнечном освещении

Р ном

Номинальная мощность системы

Р авт ( t)

Автономия при подключаемой нагрузке или среднесуточное потребление кВт*ч

www.ra-energo.ru

Солнечные электростанции | Автономные Системы ЭнергоСнабжения

Марк Цицерон: «Нет ничего более изобретательного, чем природа».

Солнце, ветер, вода… Это, по сути своей, неисчерпаемые источники чистой энергии для человечества.

Солнечный модуль, если говорить научным языком, — это фотоэлектрический генератор, преобразующий солнечный свет в электроэнергию.

Смотрите подробнее о солнечных модулях и автономных электростанциях замечательный, абсолютно понятный и доступный для понимания фильм канала Hi-News.ru : Как это работает? Солнечная батарея.

Солнечные батареи в частном доме (даже для Новокузнецка)- это уже не новинка. Их все чаще можно увидеть на крышах дач и коттеджей. Однако, ошибочно считать, что только солнечные панели участвуют в «превращении» солнечного света в электроэнергию.


►Для оптимальной работы системы необходимо подключить к панелям дополнительное электрооборудование, а именно:
  • • инвертор — устройство, которое преобразует постоянный ток в переменный;
  • • аккумуляторную батарею (АКБ), накапливающую энергию для ее использования в темное время суток;
  • • контроллер заряда (КЗ) аккумуляторной батареи — аппарат, который не допускает перезаряда аккумуляторов, а также их полного разряда. Подробнее о том, зачем нужен контроллер заряда и какие бывают контроллеры заряда для солнечных станций читайте по ссылке.

Солнечные батареи для частного дома, для небольшого неэнергоемкого предприятия, фермерского хозяйства или небольшого населенного пункта — это оптимальный вариант.


►Факторы, которые необходимо учитывать при расчете солнечной электростанции.

В любом случае, грамотно подобранная система — это залог комфорта в доме, долговечной и бесперебойной работы ваших электроприборов и солнечной установки в целом. Правильно подобрать необходимое оборудование для солнечной электростанции не очень сложно. Однако, при выборе следует учитывать определенные факторы:

• климатические особенности вашей местности (таблица солнечной инсоляции для различных регионов РФ),

• место размещения солнечных батарей и остального оборудования,

• мощность, необходимую для удовлетворения ваших потребностей.(опросный лист для расчета солнечной электростанции)

Точные расчеты проекта и правильные вычисления средней потребляемой мощности гарантируют бесперебойную работу всей системы в целом и комфортные условия для пользователей. Но следует помнить, что все расчеты правильно могут сделать только специалисты.


►Монтаж солнечной электростанции.

Монтаж СЭС Вы можете осуществить самостоятельно (с помощью подробной инструкции) или же прибегнуть к помощи наших специалистов.

Внимание! При самостоятельном монтаже солнечной электростанции обязательно следует соблюдать строгую последовательность подключения оборудования:

Важно: Если же появилась вдруг необходимость отключить какой-либо компонент станции (например, инвертор), сначала отключите «плюсовой» провод солнечных батарей, идущий на контроллер заряда. А только потом отключайте другое оборудование. Сборку затем необходимо осуществлять, как обычно (показано на рис. выше). И ни в коем случае не подключайте в систему инвертор с подключенной к нему нагрузкой. Он может просто выйти из строя.


►Как получить скидку?

• Напишите нам запрос прямо с сайта через форму jivosite в правом нижнем углу и получите гарантированную скидку на оборудование для солнечных станций 10%.

• Пенсионерам, инвалидам, ветеранам и участникам боевых действий предоставляется скидка 10% при предъявлении соответствующего удостоверения.


►Когда применение генерирующих установок на основе возобновляемых источников энергии (солнечных, солнечно-ветровых и др. станций) экономически целесообразно и оправдано? Нужна ли Вам солнечная или солнечно-ветровая электростанция?

• Электроэнергия в доме есть, но слишком дорогая. Отопление — тоже от электричества. Счета за электроэнергию составляют существенную часть семейного бюджета. В таком случае не лишним будет комплекс энергосберегающих мероприятий, а также системы энергоснабжения с применением ВИЭ. Генерация с сетью.
• Электроэнергия есть, но в недостаточном объеме. Дополнительные мощности подключить либо невозможно, либо чересчур дорого. В этом случае энергосберегающие мероприятия обязательны. Генерирующие установки с применением ВИЭ необходимы как резервный источник питания. Представьте:  система отопления на основе электрокотла. 31 декабря, уже бьют куранты, а у Вас вдруг выключается свет. Обрыв линии электропередач. Хорошо, если устранили быстро, а если ремонтники доберутся до Вас только 3-го января к вечеру… Дорогостоящий ремонт системы отопления (и не только) обеспечен. Праздник испорчен.
• Электричества нет вообще. Подключение к сетям в принципе невозможно или стоимость его такая, что на эту сумму можно новый дом купить со всеми удобствами. Или же по каким-либо эстетическим и т.п. соображениям Вы просто не хотите этого делать. В этом случае наиболее выгодный вариант: энергоэффективный дом («дом-термос», «пассивный» или «нулевой» дом) и энергоснабжающая система на основе ВИЭ.


Закажите бесплатный расчет Вашей системы энергоснабжения:

• позвонив нам по тел. 8(3843)200–869 (офис в Новокузнецке), 8(3843)79-86-92, 8 905 913 1013.


►Прайс-листы на оборудование для солнечных электростанций.

►Прайс-лист на оборудование для солнечных электростанций (солнечные модули, контроллеры заряда). 2018 г.

►Прайс-лист на оборудование для солнечных электростанций (Инверторы) 2018г.

Прайс-лист на Инверторы со встроенным контроллером МРРТ и зарядным устройством для аккумуляторных батарей

►Прайс-лист на аккумуляторные батареи (январь 2018 г.)

► Прайс-лист на продукцию МикроАрт (инверторы, контроллеры заряда, ИБП, стабилизаторы напряжения, мобильные источники, ветрогенераторы). Поставляется под заказ.

Скачайте, заполните и пришлите ► опросный лист для подбора СЭС прямо сейчас на нашу электронную почту [email protected] и получите индивидуальный расчет бесплатно в течение 24 часов.


►Купить солнечные батареи, инверторы, контроллеры заряда и аккумуляторы в Новокузнецке Вы можете по адресу: пр. Октябрьский, 63, корп.1.
Звоните по тел. +7(3843) 200-869, +7905-913-1013.
Оборудование для солнечной электростанции можно приобрести в рассрочку без банка и процентов.

asenergy.ru

Автономный дом на солнечных батареях

Загородный дом, построенный в любом понравившемся месте – уже не мечта. Реальностью его делает автономное электроснабжение частного дома на солнечных батареях, позволяющее получать комфорт в любой точке страны.

Многие жители больших городов постепенно перебираются поближе к природе, поэтому загородное частное строительство набирает все большую популярность. Небольшой дом или коттедж гораздо привлекательнее городской квартиры, однако существуют и ограничения. В первую очередь – это коммуникации. И если с водоснабжением и канализацией все решается сравнительно легко (скважина и сточная яма), то с электрификацией не все так просто. Существуют места, где централизованных электрических линий либо еще нет вовсе, либо прокладка не завершена, либо дом находится на значительном удалении от них и прокладка линии к дому становится делом весьма дорогостоящим. В этом случае автономная электрификация частного дома солнечными батареями – наиболее приемлемый вариант для любого строения.



Автономный дом на солнечных батареях – не мечта, а реальность

Современные технологии позволяют организовать автономное электроснабжение дома на солнечных батареях в минимальные сроки, сделав дом абсолютно независимым от внешних источников. Это позволяет «завязать» все системы дома на электричество: водяной насос, автономные уличные фонари, внутреннее освещение и система отопления с электрическим котлом. Установка автономной системы электроснабжения позволяет получить хозяевам дома такие преимущества:

  • экономия средств при покупке участка: земля без коммуникаций стоит дешевле;
  • отсутствует необходимость в ожидании подвода коммуникаций, поэтому в автономный дом можно заселяться сразу по окончании ремонта;
  • полная независимость дома от возможных перебоев, перенапряжений, скачков электроэнергии, вызывающих сбои в работе оборудования и нарушающих комфортность проживания в доме;
  • возможность возведения загородного дома в любом понравившемся месте;
  • автономные солнечные системы для дома – экологически чистый вид получения энергоносителя, кроме того, источник этот практически неисчерпаемый.
  • нет бумажной волокиты с юридическим оформлением электросетей и услуги адвоката; ведь порой узаконивание самовольной постройки дома или земельные споры выливаются в длительный и дорогостоящий процесс.

Кроме того, согласно существующему законодательству Украины, при наличии избытка электроэнергии ее можно продавать государству по «зеленому тарифу» — но это при наличии близлежащей электрической сети.





Автономное электроснабжение частного дома на солнечных батареях – состав и принцип работы

Любая автономная электростанция, а в случае с частным независимым электроснабжением это именно она, состоит из нескольких обязательных элементов, каждый из которых выполняет собственную функцию:

  1. Солнечные батареи, состоящие из фотоэлементов, можно разместить как на крыше здания поверх кровли, так и отдельно – в месте с наибольшим солнечным освещением. Покрытые специальными составами и под толстым слоем ударопрочного стекла, фотоэлементы не боятся перепадов температур, влаги, снега, а также механических воздействий (например, града). Благодаря этому их использование безопасно. Солнечные батареи – один из самых важных элементов автономной системы, поскольку именно в них происходит преобразование энергии Солнца в электрическую.
  2. Инвертор монтируется уже в самом здании. Представляет собой устройство, которое будет преобразовывать постоянный ток, вырабатываемый батареями, в переменный, согласно действующего ГОСТа. В дополнение к преобразованию электрического тока, инвертор служит для контроля качества входящего электричества (при наличии).
  3. Контроллер заряда батарей, обеспечивающий безопасную работу всей системы: при перезарядке аккумуляторов он прекратит выработку электроэнергии, при слабом заряде – снова включит.
  4. Аккумуляторные батареи выполняют функцию накопления выработанной энергии и последующей ее отдачи в электросеть дома (собственно, как и всякие другие батарейки, вот только емкость у них значительно больше).
  5. Собственно энергосеть здания, состоящая из потребителей и токопроводников.



Независимая от централизованной электрификации система – это не только автономный источник света, это постоянный источник тепла, воды, связи, вентиляции и кондиционирования – всего того, без чего современный человек не привык чувствовать себя комфортно.

Расчет энергосистемы автономного дома

Как правило, расчет автономной системы энергоснабжения производится индивидуально для каждого дома. В первую очередь, учитывается количество будущих электроприборов и их суммарная мощность. От этого напрямую будет зависеть цена на автономное электроснабжение дома на солнечных батареях: количество и площадь самих батарей, необходимая мощность которых берется с небольшим запасом (около 15-20%), мощность инвертора и контроллера, емкость всех аккумуляторных батарей.

Соответственно, все эти приборы и устройства необходимо правильно смонтировать. Удачным решением будет планирование их монтажа еще на стадии разработки проекта дома: в этом случае специалисты-строители будут исходить именно из автономного энергоснабжения, рассчитывая кровлю либо размещение самого дома на участке.

Монтаж и запуск системы лучше всего доверить специалистам компании, которая готовила проектную документацию на систему: они обладают необходимым опытом и оборудованием для того, чтобы выполнить весь фронт работ быстро и качественно.


Автономная электрификация частного дома солнечными батареями может сочетаться и с централизованными системами. В таком случае речь идет о гибридной схеме подключения. Она позволяет:

  • экономить на потребленной электроэнергии. Например, установка трехзонного счетчика даст возможность включать систему отопления на максимальную мощность в ночные часы — то время, когда плата за электричество минимальна.
  • позаботиться о собственных электроприборах. Инвертор автономной системы работает также как прибор, защищающий ее от перепадов и скачков, а также перенапряжений.
  • быть независимым. В случае внезапного отключения и в часы с наиболее дорогим тарифом автоматически включается собственное электроснабжение.



Рекомендуем прочесть:

www.solar-battery.com.ua

Автономное электричество от солнечных батарей

Одной из главных проблем человечества сегодня является нехватка энергетических ресурсов.

Основным решением на данный момент является использование возобновляемых источников энергии, таких как ветер, вода и Солнце.

Наиболее доступными в этой области являются приспособления, направленные на получение электроэнергии от солнечного излучения.

Области применения

Долина солнечных батарей во Франции

Солнечная батарея – это фотоэлектрический генератор, который преобразует солнечное фотонное излучение в электричество.

(Фотон – элементарная частица электромагнитного излучения, например, солнечной радиации). Обычно батарею изготавливают в виде панелей.

Размеры могут быть самые разные, в зависимости от необходимых количества и мощности конечного продукта преобразования. Сегодня солнечные батареи используются даже для сувениров, имея размеры от нескольких см2.

Площади панелей могут достигать нескольких десятков м2, когда надо получать энергию мощностью в несколько десятков квт.

Началось конструирование солнечных батарей ещё в середине прошлого века, главным образом для нужд космонавтики. Первые спутники нуждались в автономном энергообеспечении, для этого наиболее всего подходил именно этот вид источника.

О современных разработках в области солнечной энергии можно узнать в этой в статье: https://teplo.guru/eko/solnechnyie-batarei-novogo-pokoleniya.html

Устанавливались солнечные панели на луноходах и марсоходах, а также на других космических аппаратах. Актуально всё это и сегодня, так как поиски других, более подходящих, вырабатывающих бóльшие мощности источников пока ещё не увенчались успехом.

Крупнейший в мире корабль на солнечных батареях Planet Solar Türanor

Не менее популярны солнечные батареи и на Земле. Здесь они имеют очень широкое применение, практически во всех сферах, где необходимо использование электричества.

Благодаря солнечным панелям обеспечиваются электроэнергией целые города, плавают суда и летают самолёты.

Автономное электроснабжение дома

Солнечные батареи на участке

Большую тенденцию приобрело переселение людей за город к благам природы и отсутствию цивилизации. Это влечёт за собой большие затраты, особенно это касается снабжения дома электроэнергией.

Хорошо, если переезжать в поселение, тогда можно совместными усилиями решить эту проблему и подключиться к центральному, чаще всего дорогостоящему, электричеству, сложив общие средства.

Подключение возможно и в более уединённых местах, но стоить будет ещё дороже. Потому многие сегодня решаются на установку солнечных батарей на территории своего участка, так как это в конечном итоге является наиболее выгодным предприятием с разных точек зрения.

Подробнее о выборе солнечных панелей для дачи здесь: https://teplo.guru/eko/solnechnaya-batareya-dlya-dachi.html

Разумно это всё же для местностей, где достаточно солнечного света для постоянной выработки энергии. Можно, конечно, воспользоваться солнечными аккумуляторами, но для этого потребуется больше места. К тому же и площадь солнечной батареи должна быть гораздо больше, чем в местности с большим освещением.

Разумеется, и стоить всё это будет дороже, и тогда следует уже подумать, стоит ли базировать автономное электроснабжение дома на солнечной энергии.
Стоит помнить и том, что солнечные батареи обладают хоть и доступной, но достаточно высокой стоимостью.

Совет специалистов: при покупке следует обращать внимание на страну производителя. Не стоит экономить, покупая у неизвестных китайских производителей, так как чаще всего они изготавливают товар сомнительного качества. Лучше обратить внимание на батареи западных компаний, пусть и произведены панели будут в Китае.

Солнечные панели на крыше дома

Чаще всего солнечные батареи устанавливают на крыши домов, что, несомненно, экономит пространство.

Особенностям создания автономного отопления посвящена данная статья: https://teplo.guru/sistemy/avtonomnoe-otoplenie-doma.html

Для этого склон крыши должен быть не менее 30⁰, лучше всего 45⁰. Стоит также позаботиться о том, чтобы удалить все объекты, создающие тени на установках.

Имейте в виду: необходимо помнить об укреплении кровли, потому как солнечные батареи имеют достаточно большой вес. Значительное давление оказывает и снег зимой.

Комплекты солнечных электростанций

Если созданы все условия для обустройства системы автономного электроснабжения, то можно выбрать один из следующих видов домашней электростанции:
  1. Автономные контуры солнечных генераторов. Их устанавливают для обеспечения энергией насосного оборудования. Имеют небольшие размеры и стоят недорого.
  2. Энергонезависимые установки с аккумуляторными батареями. Именно они чаще всего используются для автономного и полного энергоснабжения частных домов.
  3. Разного рода комбинации солнечных модулей с другими источниками энергии. Это могут быть ветровые и дизельные генераторы, также с центральными электросетями.

Следует внимательно учесть все факторы, влияющие на выбор того или иного вида солнечной электростанции.

Плюсы и минусы применения солнечных панелей

Положительные стороны:
  1. Экологичность. Несомненно, использование солнечной энергии не вызывает загрязнения природы, а также заменяет способы получения энергии, негативно влияющие на окружающую среду.
  2. Автономность. Возможность не зависеть от центрального энергоснабжения определённо является достоинством, особенно отдалённой местности.
  3. Доступная цена. Возможность воспользоваться этим плюсом предоставляется в том случае, если велико солнечное освещение в течение года. Помогает и совместное использование с другими источниками электроэнергии. В иных ситуациях покупка батарей может оказаться дорогостоящим, хоть и чаще всего окупаемым мероприятием.
  4. Долговечность. Качественные солнечные батареи имеют долгий срок годности (минимум 25 лет).
  5. Не занимают много места при установке солнечных панелей непосредственно на крышу дома.

Отрицательные стороны:

  1. Непрактичны при малом освещении.
  2. Несмотря на экологичность, солнечные батареи могут наносить вред окружающей флоре и фауне. Например, самая крупная солнечная электростанция в мире вызывает гибель птиц, пролетающих над ней. Но этот минус не относится к небольшим домашним электростанциям.

teplo.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
