Содержание

Виды и типы радиаторов отопления

Современные производители таких отопительных приборов, как радиаторы, на сегодняшний день предлагают широкий ассортимент товаров. Виды радиаторов отопления сегодня зависят не только от технических характеристик, но и от внешнего вида. В настоящее время важную роль играют не только лишь технические параметры, но и размер, форма, цветовое решение радиаторов. Так разберемся, какие бывают радиаторы отопления.

Виды радиаторов отопления

Виды батарей отопления в зависимости от материала

Конечно, при выборе приборов отопления на первом месте все-таки остается именно эффективность радиаторов. Чтобы понять, какие батареи будут лучше, нужно изучить особенности разных видов.

Самое первое разделение радиаторов основывается на материале изготовления батарей. Так, современные радиаторы отопления могут быть чугунными, стальными, алюминиевыми, биметаллическими, медными, пластиковыми, а также включать различные сплавы.

Чугунные батареи

Чугунные батареи – можно сказать, что это своего рода советские батареи отопления. Такие радиаторы в свое время были просто на пике популярности. Несмотря на разнообразие батарей в современности, мы все же до сих пор используем радиаторы из чугуна. Что касается минусов чугунных батарей, то здесь все основывается на материале чугуне. В первую очередь, чугун имеет низкий уровень теплопроводности. И чтобы радиатор нагрелся до 45 градусов, температура воды или другого теплоносителя должна быть около 70 градусов. А это – вызовет большие затраты на топливо.

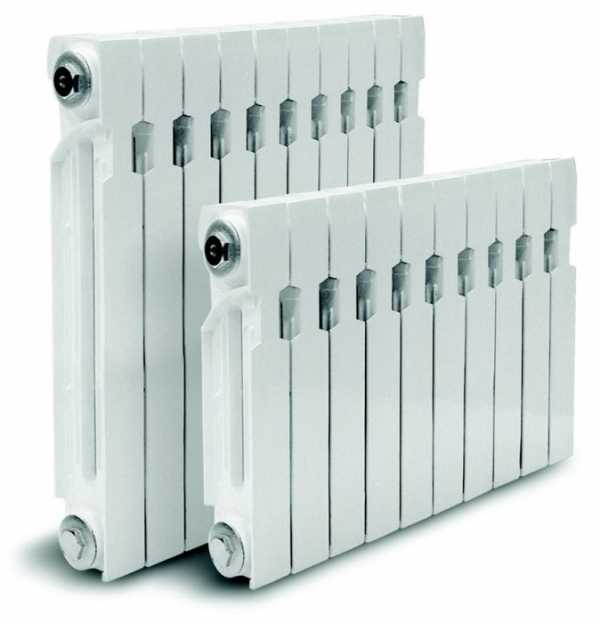

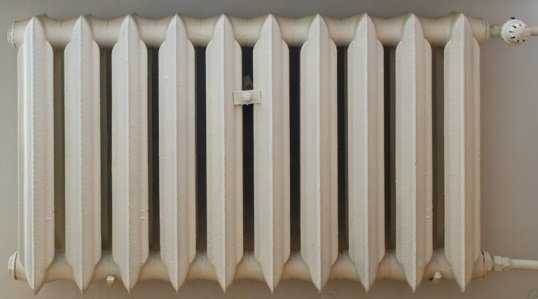

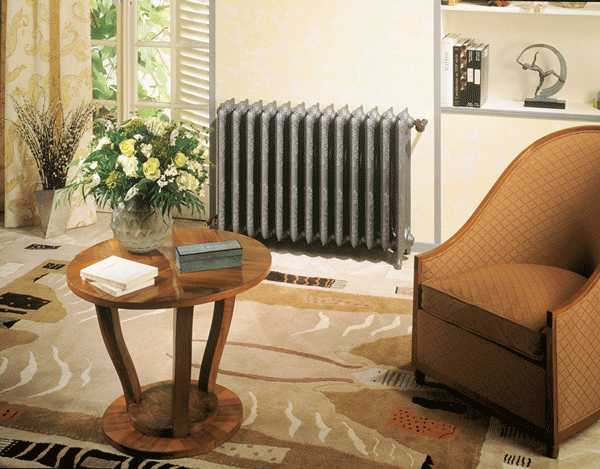

Современная чугунная батарея

Хоть чугунные газовые батареи отопления и имеют достаточно большой срок работы, все же они не вечные. Обычно от чугунных радиаторов отпугивает их внешний вид – в современные комнаты их очень трудно вписать. Единственным, но очень существенным преимуществом радиаторов из чугуна является то, что они не требовательны к носителю тепла. Так, технические характеристики радиаторов отопления радиаторов из чугуна позволяют использовать в них воду любого качества – хоть ржавую, хоть с множеством бактерий.

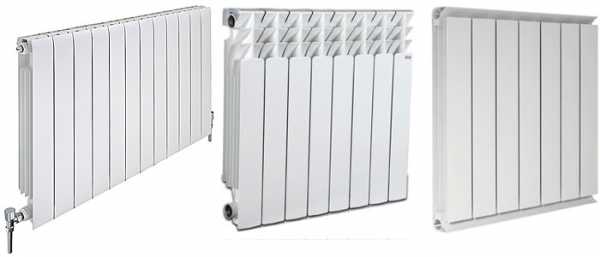

Алюминиевые радиаторы

Следующие разновидности радиаторов отопления – это алюминиевые. Что касается внешнего вида, то такие батареи намного лучше чугунных. Помимо этого, модельный ряд батарей постоянно пополняется новыми образцами. Отличное преимущество радиаторов из алюминия – это высокая теплопроводность. Но стоит отметить, что такие радиаторы для индивидуального отопления являются очень чувствительными к качеству носителя тепла. Если вода будет хоть немного грязной, они тут же выйдут из строя. Именно поэтому стоит заранее хорошо очистить теплоноситель – поставить разнообразные фильтры и приспособления. А это – дополнительные затраты. Также алюминий не подойдет для промышленных помещений, где наблюдается высокое давление горячей воды – такие виды батарей отопления просто-напросто порвет на части.

Алюминиевые радиаторы

Стальные радиаторы

Еще одним материалом изготовления радиаторов отопления является сталь. Стальные батареи могут быть трубчатыми и панельными. Панельные варианты относятся к категории бюджетных, но они имеют высокую теплоотдачу. Панельные модели довольно неприхотливые, поэтому они широко используются не только в домах, но и в офисах, и на производствах. Трубчатые стальные батареи – это отопительные приборы разряда премиум. Такие характеристики достались этим моделям не только благодаря отличным техническим параметрам – высокому уровню теплоотдачи и большому сроку работы (около 25 лет). Помимо всего этого, такие батареи имеют отличный внешний вид. Стальные батареи не только обогреют помещения, но и способны украсить их. Стоит отметить особенно радиатор парового отопления, сделанный из нержавейки – из всех стальных трубных батарей они самые эффективные.

Рекомендуем к прочтению:

Стальные радиаторы

Биметаллические радиаторы

Биметаллические типы радиаторов отопления – это отличный вариант. У них высокая теплоотдача за счет того, что в конструкции присутствует алюминий. Также такие батареи являются очень прочными, а их срок эксплуатации также большой – из-за того, что устройства комплектуются металлическими трубами. Но единственным недостатком биметаллических батарей является их высокая стоимость.

Медные радиаторы отопления

Еще одним вариантом могут быть медные радиаторы отопления. Такие батареи – самые стойкие к агрессивным средам. Эти радиаторы почти не изнашиваются, однако это очень дорогое удовольствие. На сегодняшний день медные батареи отопления применяются в тех системах отопления, где теплоноситель – и вода, и антифриз. Ставят их и для централизованного, и для автономного отопления. Медные радиаторы нивелируют сопротивление теплоносителя. Также они максимально рассеивают тепло и увеличивают эффективность прибора отопления. Конструкция медных батарей более надежна, они практически не подвергаются коррозионным процессам и гидроударам.

Медные радиаторы отопления

Пластиковые радиаторы отопления

Помимо названных вариантов, существуют также пластиковые радиаторы отопления. Если вы хотите сэкономить – то этот вариант вам подойдет. Однако здесь следует быть уверенным в том, что температура вашего отопления не будет выше 80 градусов по Цельсию. Такие низкотемпературные радиаторы отопления – достаточно простые в установке и работе, они стойкие к износу, обладают малым весом, недорогие.

Конструкция радиаторов

В зависимости от конструктивных особенностей, радиаторы можно разделить на несколько подвидов:

  • Секционные радиаторы отопления – такие батареи имеют несколько секций, поэтому вы сможете собрать радиатор нужного размера и мощности. Размеры и формы секций могут быть различными.
  • Трубчатые радиаторы – это цельная конструкция из металла, которая имеет верхний и нижний горизонтальный коллектор и приваренные к нему вертикальные трубки. Такие батареи – это прерогатива централизованного отопления, для которого они и были разработаны.
  • Панельные батареи – могут быть как стальными, так и бетонными. Бетонные встраивают внутри стен, они могут передавать тепло только излучением.
  • Пластинчатые батареи – обладают конвективным теплообменом, представляют собой сердечник и насаженные на него ребра из металлических тонких пластин.

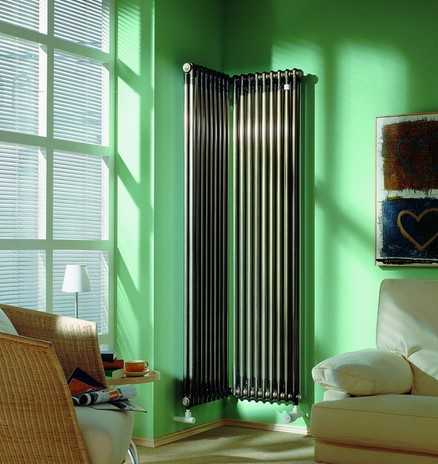

Отдельно существуют угловые радиаторы отопления. Они могут быть выполнены в любом приведенном варианте конструкции. Однако угловые батареи отопления предназначены для монтажа в углах помещений.

Угловые батареи отопления

Автономные модели батарей

Мы разобрались, какие бывают батареи отопления для стандартных отопительных систем. Однако стоит отметить и автономные модели радиаторов, которые инее зависят от отопительной системы и могут быть использованы как дополнение.

Масляные радиаторы отопления – их еще называют маслонаполненными. Это прекрасное решение, если вам нужно обогреть небольшое помещение до 30 кв.м. Такие масляные радиаторы отопления настенные работают от электрической сети. Они являются полностью автономными от отопительной системы. Также они мобильны – это позволяет легко переносить приборы.

Масляные радиаторы отопления

Еще один вариант – это кварцевые батареи отопления. Такие приборы представляют собой монолитную плиту, которая выполнена из специального раствора на кварцевом песке. Нагревательный компонент сделан из сплава дух металлов – хрома и никеля, он полностью отделен от окружающей среды. Устройство также функционирует от сети.

Рекомендуем к прочтению:

Кварцевые батареи отопления

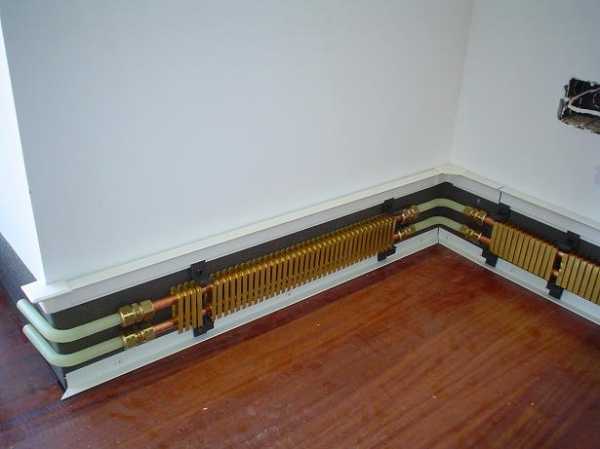

Относительно новое решение – плинтусные радиаторы отопления. Это комфортные устройства, которые работают от низкотемпературных источников. Такие радиаторы делают тепловую завесу, при этом сохраняя температурный режим по периметру всех помещений.

Плинтусные радиаторы отопления

Подбираем модель радиатора

Когда мы просматриваем фото, которые предоставляет каталог радиаторов отопления, мы можем оценить только внешний вид и дизайнерские характеристики того или иного прибора. Визуально невозможно определить качество и технические параметры батарей.

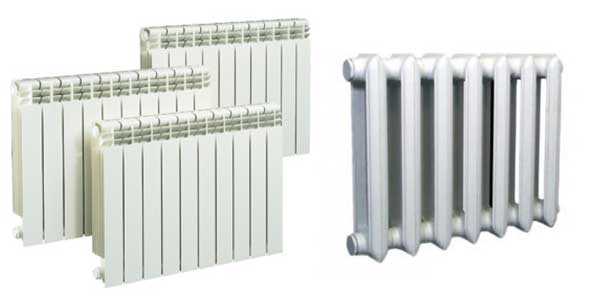

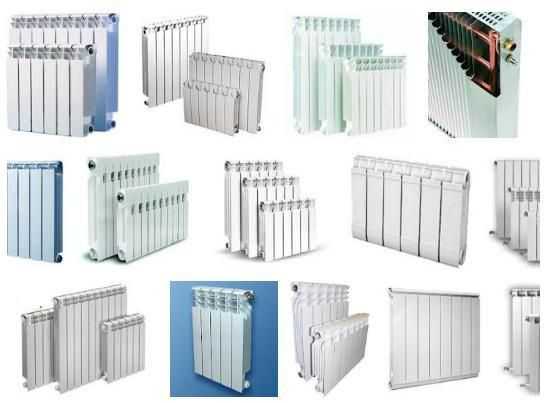

Различные модели радиаторов отопления

Выбирая типы батарей отопления, прежде всего, следует определиться со сроком их эксплуатации. Такой показатель будет зависеть от того, какое качество имеет изделие и в каких условиях оно эксплуатируется. И если вы живете в многоквартирном доме, ваши радиаторы центрального отопления будут снабжаться водой ужасного качества. Поэтому не стоит ставить батареи из алюминия в многоэтажном доме. Конечно, производители в современности устанавливают массу защитных технологий и обрабатывают внутренности батарей полимерами. Это, конечно, вариант получше, однако и подороже.

Что касается стальных и биметаллических батарей, то они тоже подвергаются коррозии, но в меньшей мере. В таком случае наиболее надежными будут чугунные батареи центрального отопления.

Стоит отметить, что существует еще один показатель, который нужно особенно учитывать, — это возможность выдерживать давление теплоносителя. Минимальный показатель – 7 атмосфер, однако специалисты рекомендуют выбирать радиаторы отопления с вентилятором на 15 атм – если система потерпит гидравлический удар.

На сегодняшний день многие потребители при выборе разновидности батарей отопления очень часто обращают внимание на такой параметр,  как дизайн. Конечно, это также важно. Но помните, что красота радиаторов ни в коем случае не должна быть в ущерб качеству и функциональности. Современные евро радиаторы отопления наряду с отличными техническими характеристиками обладают хорошим дизайном. Евро батареи для отопления можно удачно вписать практически в каждый современный интерьер.

В настоящее время много внимания уделяется такому вопросу, как экономия. Поэтому появились энергосберегающие батареи отопления. Такие устройства позволят сэкономить затраты на отопление. Их еще называют экономичные радиаторы отопления.

otoplenie-doma.org

Виды радиаторов отопления для квартиры: как выбрать и установить?

Система отопления – это большое, теплое «сердце» дома и сложная инженерная конструкция, которая не терпит приблизительности и требует грамотного инженерного просчета. Ведь все это не просто радиаторы и трубы, а серьезный вопрос микроклимата в доме, эстетики и энергосбережения.

Не все представленные сегодня на рынке радиаторы подходят для установки в квартире с центральной системой отопления, поэтому подходить к выбору следует со всей ответственностью. Чтобы понять, как правильно подобрать радиаторы отопления, давайте рассмотрим их основные виды.

Виды радиаторов, которые устанавливают в квартирах

Виды радиаторов отопления для квартиры

Чаще всего в магазинах и на рынках представлены радиаторы отопления из таких материалов:

  1. Чугунные.
  2. Стальные (трубчатые и панельные).
  3. Алюминиевые.
  4. Анодированные.
  5. Биметаллические.
  6. Медные.
  7. Пластиковые.

Так, а какой же выбрать для квартиры, давайте вместе попытаемся разобраться в этом вопросе!

Чугунные радиаторы

Чугунный радиатор

Их можно назвать одними из самых «древних» отопительных приборов, которые и сейчас не утратили своей актуальности.

Благодаря особенностям чугуна, сегодня эти батареи пользуются большой популярностью в нашей стране. За счет толстых стенок, они не боятся гидроударов и способны выдерживать давление в 25-30 атмосфер. Чугунные радиаторы способны функционировать не только в автономной системе отопления, но и в центральной коммуникации. Этот материал не подвержен коррозии, что обуславливает популярность батарей в нашей стране, ведь, как известно, носитель тепла зачастую у нас не отличается чистотой. Еще одним преимуществом чугунных батарей является их способность долго сохранять тепло, даже после отключения отопительной системы.

К недостаткам чугунных батарей можно отнести тяжелый вес, что значительно усложняет процесс монтажа. В одиночку устанавливать эти радиаторы невозможно.

Кроме того, чугун обладает низкой теплопроводностью, из-за чего эффективность достигается только при стабильной температуре в 70

0С. Для частного дома или автономного отопления это может стать накладным, а вот для квартирного решения при нормальном функционировании центральной отопительной системы, это хороший вариант.

В советские времена, производили чугунные размеры стандартного размера. Для увеличения обогрева квартиры приходилось наращивать систему, что не всегда положительно сказывалось на эстетическом виде. Сегодня же, на современном рынке, представлено множество вариантов чугунных радиаторов от отечественных и зарубежных производителей разной мощности. Поэтому можно подобрать небольшие батареи, которые идеально впишутся в общую концепцию интерьера. Раньше чугунные батареи крепились кронштейнами к стене. Сегодня можно выбрать красивые радиаторы с напольной установкой, которые имеют элегантный вид.

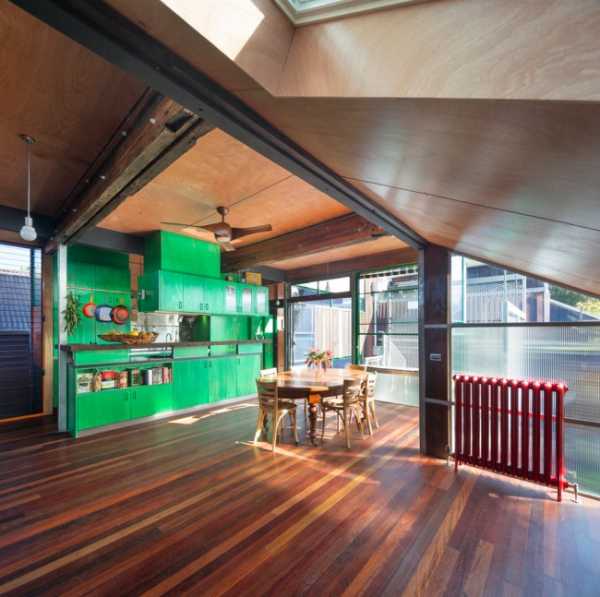

Напольный чугунный радиатор

Современные чугунные батареи не нуждаются в дополнительной обработке и окраске. Они уже продаются готовыми к монтажу, и нет необходимости их каждый год окрашивать. Уход за ними минимальный: из-за гладкой поверхности, на них практически не оседает пыль.

Многообразие цветов и стилей чугунных батарей помогает сегодня их не только гармонично вписать в классический или ретро стиль, но и сделать радиаторы отдельным декоративным элементом.

Достоинства чугунных радиаторов:
  • Устойчивость к коррозии.
  • Стильный внешний вид.
  • Неприхотливость к чистоте носителя.
  • Доступная цена.
  • Длительное время сохраняют тепло.
  • Могут функционировать в центральной и автономной системе отопления.
Недостатки:
  • Тяжелый вес.
  • Сложность монтажа.
  • Долго нагреваются до нужной температуры.

Делаем вывод: для квартир с центральным отоплением выбор чугунных радиаторов оптимален. Они прослужат не менее 15-20 лет и будут эффективно отдавать тепло.

Особенности монтажа чугунных батарей

Учитывая большой вес чугунных батарей, монтаж – процесс достаточно трудоемкий и тяжелый. Если вы решили самостоятельно производить установку чугунных радиаторов, то необходимо учитывать следующие факторы:

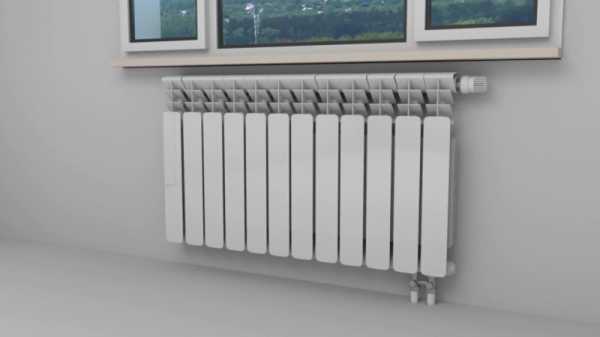

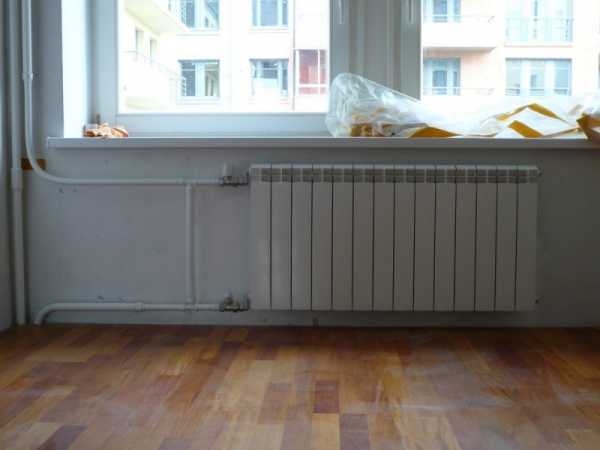

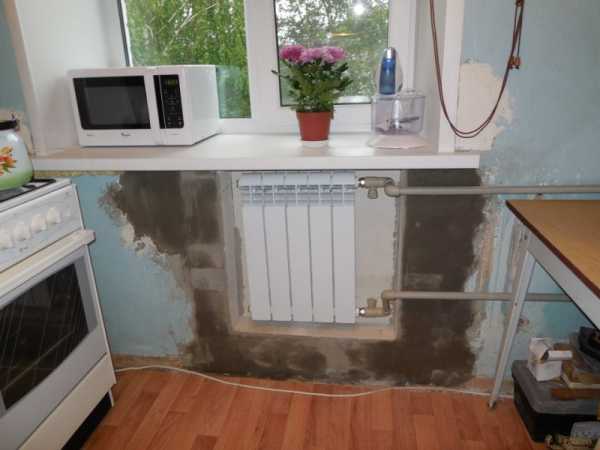

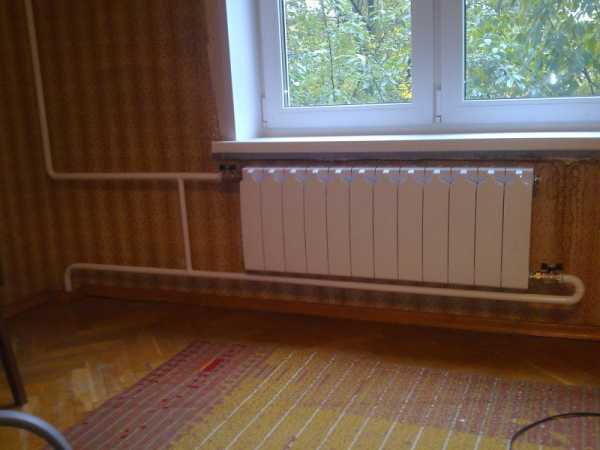

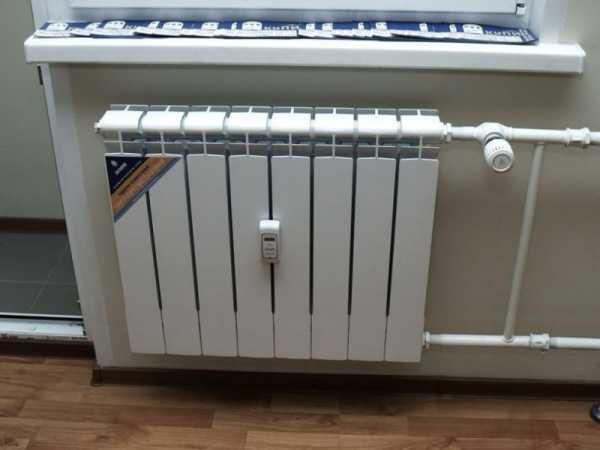

Лучшее место для батареи - под окном

Монтаж лучше проводить в летний период времени, во время отключения отопительной центральной системы.
Определите место для установки будущей батареи. Оптимальным местом будет зона под окном. Это обеспечит нормальную циркуляцию холодного и горячего воздуха по всей комнате.

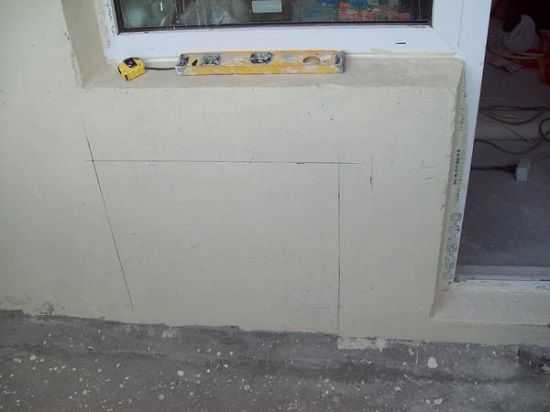

Разметка под батарею

Выполните на стене разметку креплений и расположение конструкции. Используйте строительный уровень, чтобы проконтролировать горизонтальность линии. При неровном наклоне батареи, в процессе эксплуатации могут образоваться воздушные пробки.

Регулировка нипелей батареи

Перед процессом установки, выполните регулировку ниппелей. Особенно это касается приборов отечественных производителей. Для этого необходимо раскрутить батарею, отрегулировать ниппели и собрать все обратно. Для того чтобы избежать перекоса ниппелей, разборку батареи необходимо производить на радиаторном верстаке с использованием специальных ключей. При этом производим по одному обороту с каждой стороны, чтобы избежать перекоса. Открутив ниппели, снимаем секции. Отрегулировав ниппели, собираем обратно строго в обратной последовательности. Необходимо протестировать, не даст ли батарея течь. Производим «опрессовку». Только теперь можно приступать к монтажу.

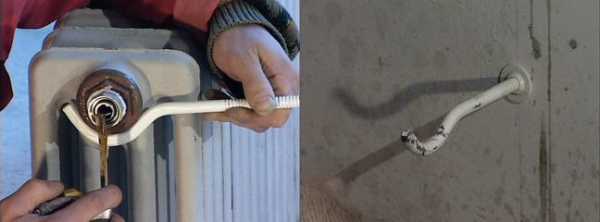

Пример крепления на кронштейны

В бетонных и кирпичных стенах чугунные батареи крепятся к стене с помощью специальных кронштейнов. Этого будет достаточно, чтобы батарея не наклонилась под давлением воды. Радиатор стандартного размера должен крепиться к стене, как минимум, на четыре опоры. При креплении чугунных батарей к деревянной стене, нужно подстраховаться и создать дополнительную напольную опору. Расстояние от стены должно быть – 5 см, от пола – 10 см. Вбив опоры в стену, устанавливайте на них батарею сразу на все кронштейны.

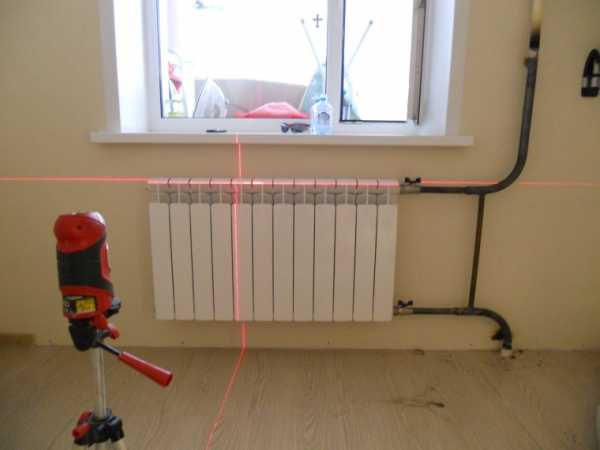

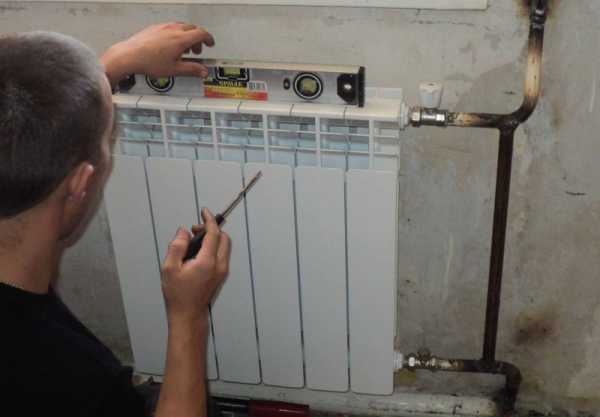

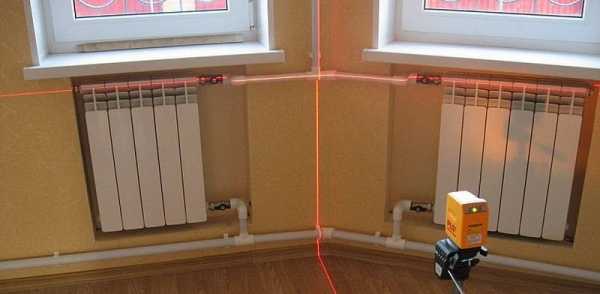

Проверка результатов работ уровнем

Процесс монтажа зависит от типа креплений. Обычно в продажу поставляются батареи с четырьмя отверстиями, расположенными по углам конструкции. Два отверстия используются для подключения прямой и обратной магистрали, остальные закрываются воздухоотводящими кранами и заглушками.
К водоснабжению подключайте батарею только после того, ка проверили по уровню горизонтальность расположения конструкции.

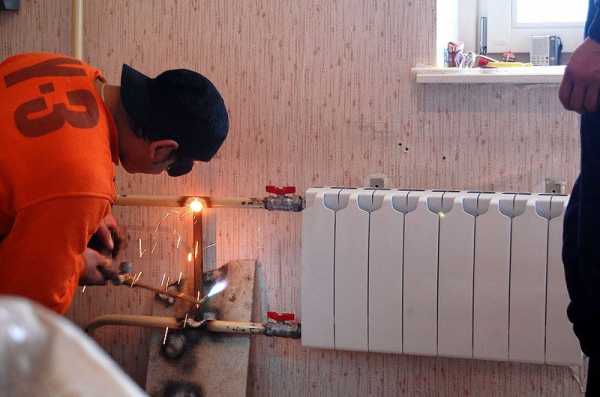

Открытые концы труб соединяйте газовой сваркой, чтобы обеспечить надежное, герметичное и долговечное соединение.
По окончанию всех работ, проверьте герметичность всей конструкции, включив воду.

Стальные радиаторы

Радиаторы из стали

Стальные батареи представляют собой оптимальное соотношение цены и качества. Они способны выдерживать достаточно большую нагрузку и гидроудары отопительной системы. А благодаря высокому уровню тепло проводимости, стальные батареи быстро нагреваются. Для автономного отопления или обогрева частного дома, такой вариант достаточно практичен.

Говоря о стальных радиаторах, следует упомянуть, что они бывают двух видов: панельные и трубчатые.

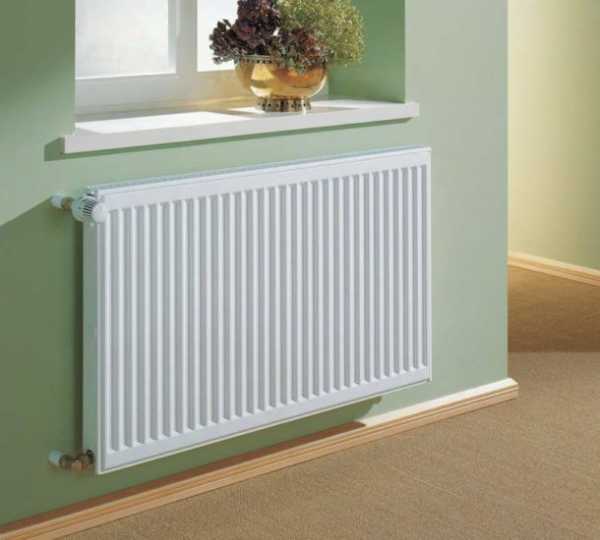

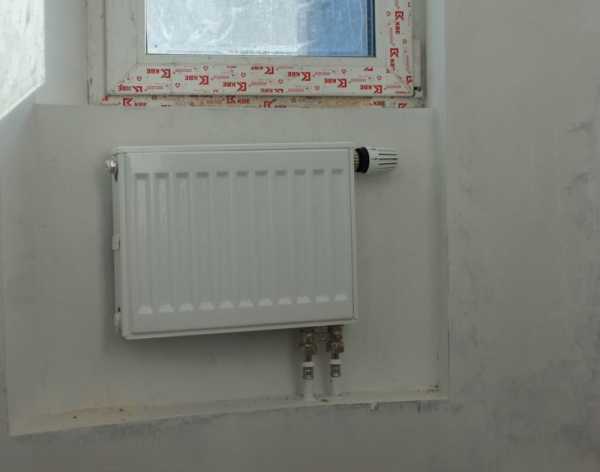

Панельные стальные батареи

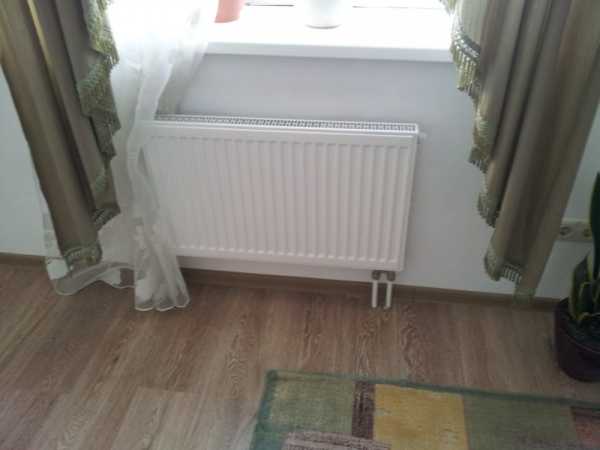

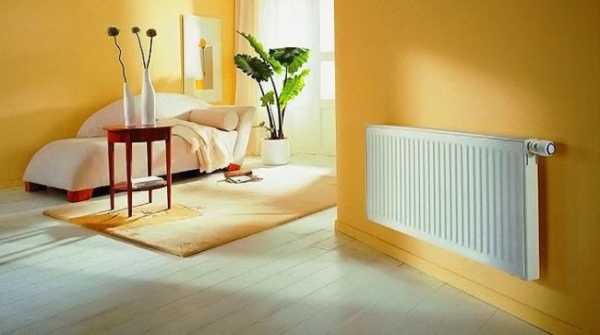

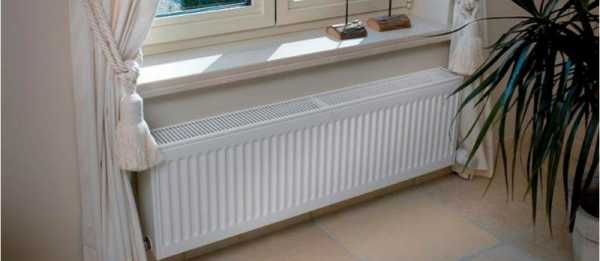

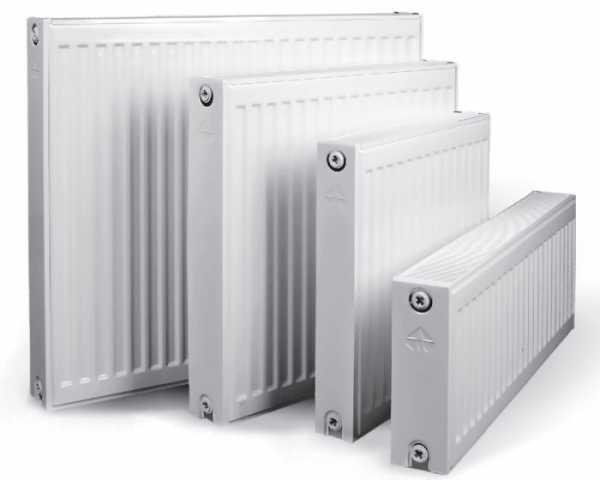

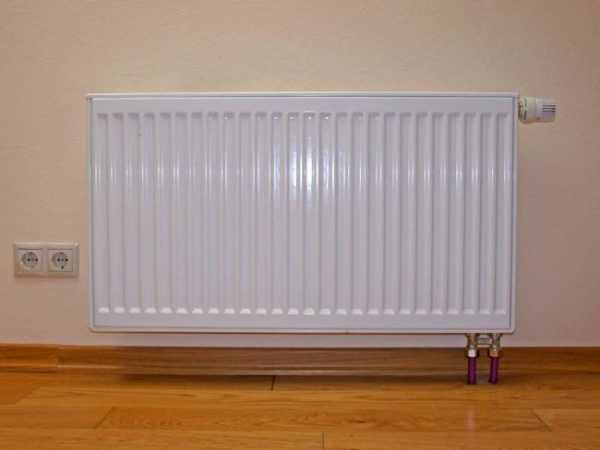

Стальная батарея панельного типа

Панельные радиаторы представляют собой конструкцию из двух стальных листов, соединенных между собой сваркой. Некоторые модели оснащены конвекционными элементами для создания вертикального направления разогретого воздуха. Это позволяет создать своеобразный тепловой барьер для холодного потока, идущего от окна.

Для обеспечения прочности и долговечности, конструкцию окрашивают только после полной сборки. При покупке обязательно внимательно изучите покрытие, так как это влияет на дальнейшую эксплуатацию. На участках, окрашенных плохо, может возникнуть коррозия. Панельные радиаторы рассчитаны на нормальное давление, создаваемое в центральной отопительной системе. Длина может варьироваться от 40 см до 3 метров, а высота – от 20 до 90 см. Размер необходимо рассчитывать исходя из общей площади помещения.

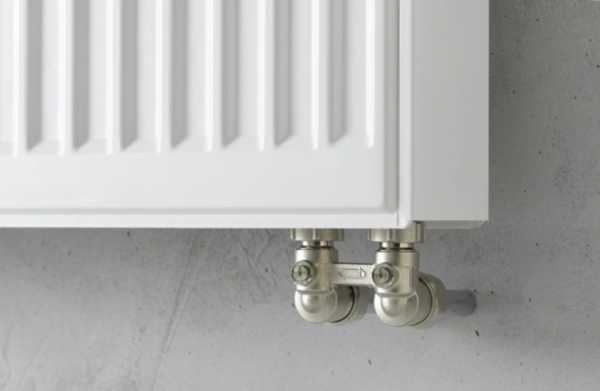

Подключение к теплоносителю может быть снизу или сбоку, поэтому выбирая, нужно учитывать расположение разводки труб отопительного контура.

Плюсы:

  • легкий вес;
  • простота монтажа;
  • быстрое прогревание, что позволяет экономить на коммунальных услугах;
  • привлекательный внешний вид;
  • компактный размер.

Минусы:

  • уязвимость к мощным гидроударам центральной отопительной системы. Если же выбор при обустройстве отопительной системы дома все равно падает на панельные стальные батареи, необходимо защитить конструкцию и установить редуктор, который будет сглаживать перепады давления в сети.
  • Подверженность коррозии.
  • Небольшой срок эксплуатации. Как правило, внутренняя поверхность стальных панелей не имеет антикоррозийного покрытия, а теплоноситель не всегда отличается чистотой. В результате, уже через 7-10 лет, внутренний слой батареи может быть разрушен.

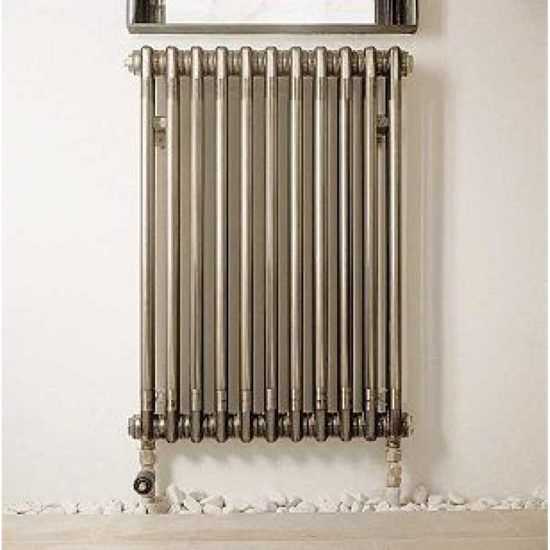

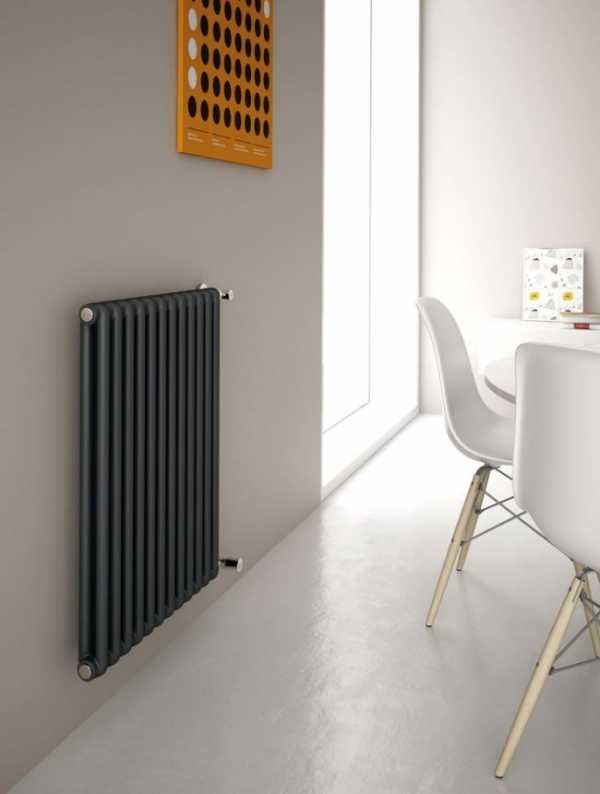

Трубчатые стальные батареи

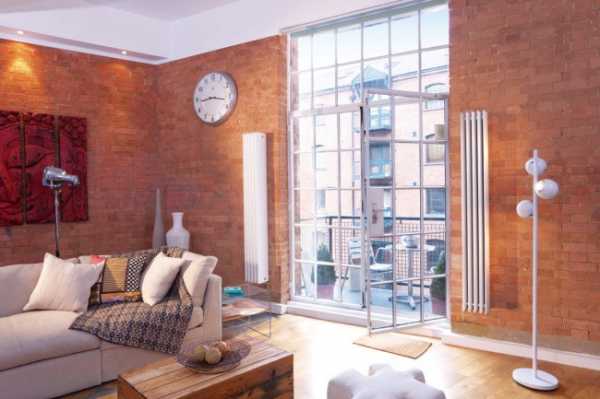

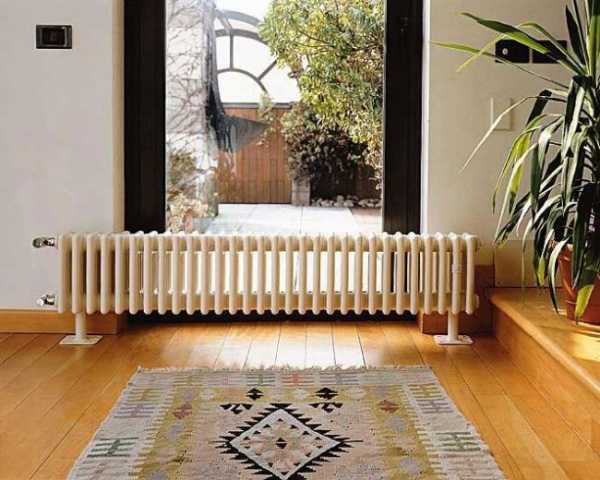

Стальная батарея трубчатого типа

В отличие от панельных батарей, трубчатые радиаторы представляют собой конструкцию, состоящую из нескольких секций, скрепленных между собой при помощи сварки. В зависимости от площади помещения и отопительного эффекта, необходимо рассчитать мощность готового модуля и выбрать оптимальный размер. Небольшая толщина труб от 1,5 до 2 мм предупреждает быть осторожным и стараться использовать подобные конструкции только для малоэтажных построек с системами закрытого типа.

Нормальная работа трубчатых стальных батарей возможна при давлении в 8-10 атмосфер. Если же центральная отопительная система «грешит» прыжками давления, то целесообразно будет установить редуктор для сглаживания напряжения.

Из-за небольшой толщины стенок, теплоноситель достаточно быстро нагревает стальную конструкцию. Сегодня на рынке представлен огромный выбор трубчатых стальных батарей в самых разных дизайнерских решениях. Их устанавливают не только традиционно у окна или стены, но даже по центру комнаты. Некоторые конструкции выполнены в виде скамейки, подножка которой представляет собой обогревательный прибор. Такую батарею целесообразно устанавливать в коридоре. Днем на нем комфортно будет обуваться, а ночью на стуле можно будет расположить обувь для просушки.

Стальная батарея в форме скамейки

Плюсы:

  • Быстрое нагревание. Из-за тонких стенок (1,5 мм) нагревание батарей происходит за считанные минуты, что позволяет экономить на коммунальных услугах (в том случае, если в квартире установлен счетчик). Впрочем, этот плюс может обратиться и в минус. Тонкие стенки подвержены механическому разрушению «грязной» воды, подаваемой центральной отопительной системой.
  • Более высокая стойкость к механическим повреждениям по сравнению с панельными батареями.
  • Большой выбор стилевых решений. Учитывая богатый выбор цветов, такие радиаторы легко подобрать практически под любой интерьер квартиры. Не нужно будет тратить силы и средства на дополнительное декорирование в виде экранов.

Минусы:

  • Уязвимость к мощным гидроударам центральной отопительной системы. Впрочем, этим недостатком грешат практически все приборы, соединенные при помощи сварки. Во время мощного перепада давления, конструкция может начать разрушаться в местах соединения.

Подводя итог, следует сказать, что для квартиры трубчатые стальные батареи – далеко не самый лучший вариант. Установка в доме с автономным отоплением приведет к лишним затратам из-за быстрого остывания. А монтаж в квартире с центральным отоплением может стать причиной аварийных ситуаций.

Особенности монтажа стальных радиаторов

Стальные батареи достаточно легко монтируются, но до конца монтажных работ лучше не снимать упаковочную пленку. Это позволит сохранить чистый вид и не нарушить внешнее покрытие панели. Расстояние до пола и стены у каждой модели разное, поэтому внимательно изучите схему монтажа в инструкции.

В зависимости от типа конструкции, подбираем крепление. Навесной радиатор будем крепить к стене с помощью кронштейнов и дюбелей. Напольная конструкция устанавливается на полу на обычных стойках и традиционно подсоединяется к отопительной трубе.

Стальные радиаторы легко встраиваются в систему отопления и, в зависимости от модели, имеют разный тип подключения: боковой, нижний, верхний. Расстояние между стеной и задней панелью стального радиатора должно быть не менее 25 мм, в противном случае, значительно снизится теплоотдача прибора.

Современные модели обладают блокировочной системой против случайного «демонтажа», поэтому перед установкой прибора необходимо оттянуть вверх крепежный захват и зафиксировать его в таком положении. Начинаем монтаж с нижних крепежей, а уже после надеваем на верхние. Если вы все правильно выполнили, верхний крепеж автоматически защелкнется, надежно фиксируя радиатор на стене.

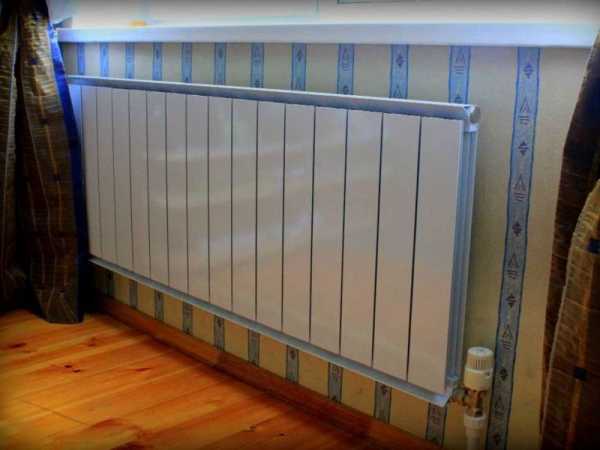

Алюминиевые батареи

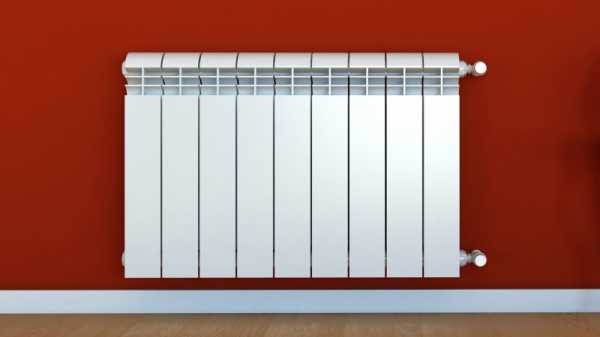

Алюминиевая батарея

Несмотря на свой прекрасный внешний вид, алюминиевые радиаторы – не лучший выбор для отопления квартиры с центральной системой. В квартирах же с автономной системой отопления, такой выбор батарей пользуется большой популярностью. Наряду со стильным внешним видом, они отличаются надежностью и достаточно длительным сроком эксплуатации – 20-25 лет.

Материалом для создания служит алюминий с добавлением кремниевых сплавов, что придает батареям особую прочность. В промышленности, как правило, используют силумин, дюралюминий для повышения технических свойств. Кроме того, добавление кремниевых сплавов позволяет снизить стоимость исходного продукта.

Конструкция алюминиевых батарей достаточно проста: каждая секция состоит из двух горизонтальных каналов большого диаметра и одного вертикального с меньшим диаметром. От вертикального канала отходит несколько ребер, которые «берут» тепловую энергию у горячей воды и «отдают» ее воздуху.

Рассчитанные на давление в 15 атмосфер, они очень уязвимы к воздушным пробкам и гидроударам. Соединение отдельных секций производится при помощи муфтового резьбового метода, что позволяет достаточно быстро произвести монтаж батареи.

Герметичность алюминиевых радиаторов достигается за счет метода литья. Каждая секция отливается в отдельной форме, после чего соединяется в одну общую конструкцию.

На рынке представлены алюминиевые радиаторы самой разной формы и размеров, что позволяет подобрать оптимальный вариант под готовый дизайн квартиры. В зависимости от площади помещения и отопительного эффекта, подбирается и размер алюминиевой батареи.

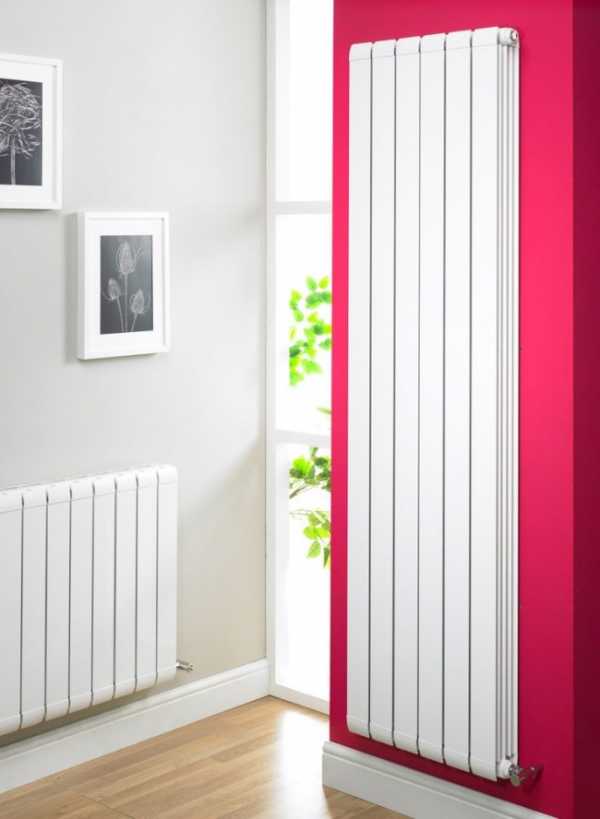

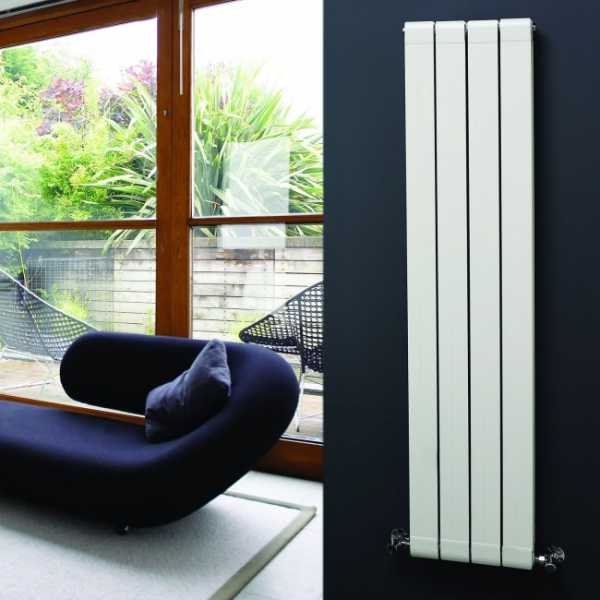

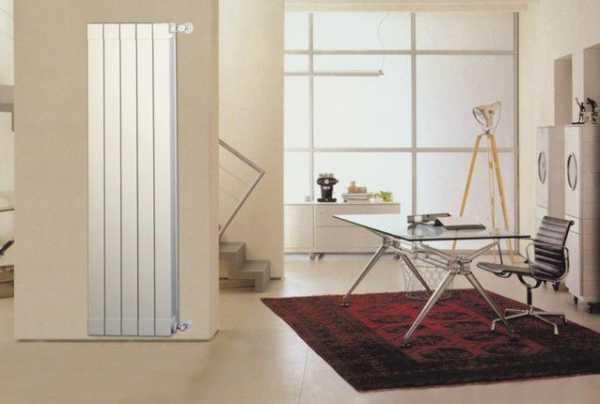

Алюминиевая батарея может стать элементом дизайна в квартире

У батарей, произведенных с помощью технологии литья, более высокий запас прочности к перепадам давления. Рабочее давление в них достигает 16 атмосфер, но при испытаниях производитель тестирует радиаторы давлением в 25 атмосфер, что позволяет батареям порой выдерживать резкие скачки. Гладкая поверхность литых панелей обеспечивает более высокую теплоотдачу.

Другой метод изготовления алюминиевых батарей – экструзия. Это значительно удешевляет продукт, но и по техническим характеристикам он уступает литым батареям. В качестве основного сырья здесь используется вторичный алюминий, что со временем приводит к хрупкости и коррозии. Поэтому при выборе радиаторов, нужно ориентироваться не только на материал, но и уточнять метод производства. Батареи, произведенные по технологии экструзии, не подлежат наращиванию. Они поступают в продажу уже в стандартном размере.

Алюминиевые радиаторы обладают достаточно малым весом, что значительно упрощает их монтаж, который вполне можно проводить самостоятельно. За счет высокой теплоотдачи алюминия, батареи очень быстро нагреваются. Это позволяет контролировать степень расхода и вручную управлять системой, создавая комфортную температуру в помещении.

Плюсы:

  • Устойчивость к коррозии.
  • Стильный внешний вид.
  • Малый вес (в 3-4 раза легче чугуна).
  • Многообразие цветов.
  • Высокая теплоотдача.
  • Разнообразие размеров.
  • Возможность добавлять секции в процессе эксплуатации (применимо только для метода литья).

Минусы:

  • Чувствительность к перепадам давления.
  • Зависимость от качества воды. При загрязненной воде с высоким pH, конструкция достаточно быстро может выйти из строя.
Особенности монтажа алюминиевых батарей

Устанавливая алюминиевые батареи, следует, в первую очередь, ориентироваться на технические свойства материала. Если при монтаже чугунных батарей главной особенностью был большой вес, то здесь все наоборот. Алюминиевые батареи легкие и хрупкие, поэтому установку следует выполнять очень аккуратно, не снимая упаковки.

Поверхность алюминиевого радиатора может повредиться при монтаже даже от небольшого удара инструментом. В продажу алюминиевые батареи уже поступают в комплекте с кронштейнами, которые легко при помощи дюбелей можно прикрепить к стене.

Для создания максимально эффективной теплоотдачи, следует при монтаже руководствоваться такими параметрами:

  • Расстояние между окном и отопительной панелью не должно превышать 10 см.
  • Расстояние до стены – 3-6 см.
  • Расстояние от панели до пола должны быть в пределах 5-6 см.

Запорный кран устанавливается с двух сторон радиатора для регулировки температуры и для случаев возникновения аварийной ситуации.

После выполнения установки и до момента подключения к отопительной системе, необходимо произвести «опрессовку» прибора. Для этого нужно вызвать представителя соответствующей службы или купить опрессовщик.

Анодные радиаторы

Анодный радиатор

По сути, это тоже алюминиевые батареи. Только исходное сырье (алюминий) проходит более жесткую очистку с анодным оксидированием поверхности. Это позволяет повысить устойчивость к коррозии и химическому воздействию грязной воды.

Анодные батареи производятся по технологии литья, что обеспечивает им герметичность и устойчивость к гидроударам. Они способны выдерживать давление в 20-25 атмосфер. За счет того, что отдельные секции собираются при помощи резьбовых муфт и герметичных уплотнителей, батарея может быть разобрана и дополнена.

Благодаря идеально гладкой поверхности внутренней части радиаторов, достигается максимальная теплоотдача и более эффективная циркуляция горячей воды внутри конструкции. Внешне, анодные радиаторы тоже радуют глаз. Их плавная форма и гладкая поверхность более безопасна, чем угловатая конструкция чугунных батарей.

Единственным недостатком анодных конструкций, пожалуй, можно назвать их высокую стоимость по сравнению с алюминиевыми радиаторами.

Плюсы:

  • Высокая теплоотдача.
  • Разнообразие размеров и возможность добавления секций в процессе эксплуатации.
  • Выдерживают высокое давление (в 20-25 атмосфер).
  • Устойчивость к коррозии.
  • Стильный внешний вид.

Минусы:

  • Высокая стоимость.

Анодные алюминиевые батареи отлично подходят для квартир, как с центральной, так и автономной системой отопления. Если финансовые возможности позволяют, то такие радиаторы прослужат очень долго, радуя своей практичностью, функциональностью и отличным внешним видом.

Монтаж анодных батарей выполняется точно так же, как и установка алюминиевых радиаторов (см. выше).

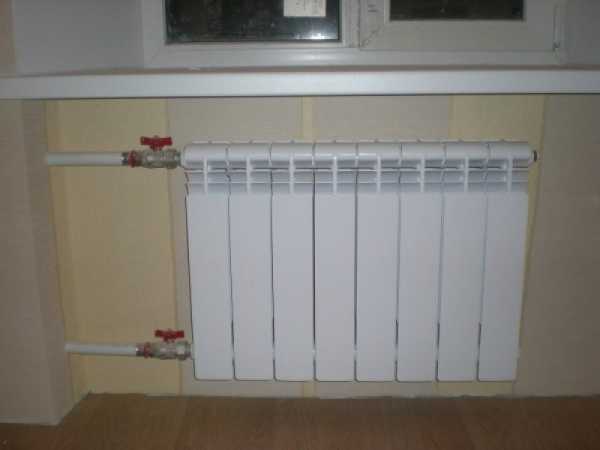

Биметаллические радиаторы

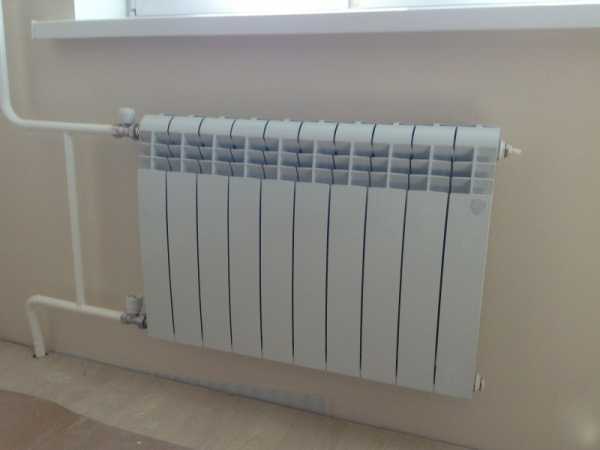

Биметаллический радиатор

Эти батареи демонстрируют оптимальное соотношение цены и качества. Они способны выдерживать достаточно избыточное давление, и не слишком требовательны к теплоносителю. Именно это обуславливает их сегодняшнюю популярность на строительном рынке, которая уступает только чугунным батареям.

Название радиаторов уже указывает на то, что они собираются из двух материалов. Внешняя часть выполнена из алюминия, а внутренний слой производится из высококачественного сплава меди или стали. Такая комбинация материалов позволяет решить сразу две задачи: улучшить теплоотдачу и повысить стойкость к коррозии. Красивый внешний вид батареям придает эмалевое покрытие в любом цветовом решении.

Биметаллический радиатор выпускается в двух модификациях:

  1. Абсолютно биметаллический аппарат, который отличается повышенной прочностью и устойчивостью к перепадам давления в сети. Срок их службы – не менее 25 лет, что вполне оправдывает высокую цену. В таком приборе сердечник выполнен в виде труб, по которым течет вода без соприкосновения с самим корпусом.
  2. Полубиметаллический представляет собой конструкцию, внутренние каналы которой просто усилены пластинами из другого металла.

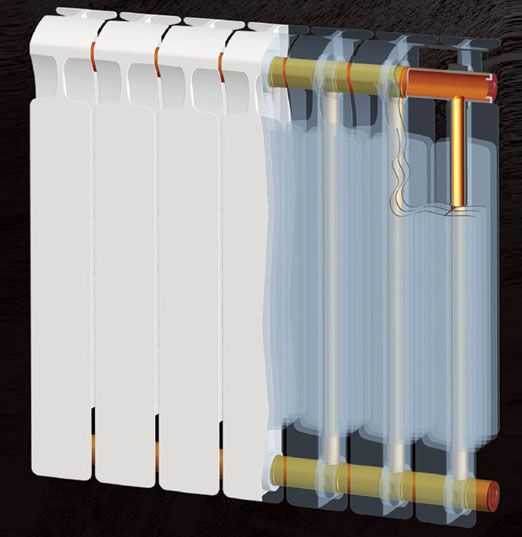

Конструкция биметаллических радиаторов состоит из нескольких секций, которые между собой соединяются при помощи резьбовой муфты. При желании, всегда можно докупить еще секции и нарастить.

Элемент батареи в разрезе. Видна соединительная резьба

Биметаллические радиаторы станут оптимальным выбором для квартир с центральной отопительной системой благодаря высокой устойчивости к высокому давлению в 35-40 атмосфер. Им не страшны резкие изменения условий эксплуатации.

Плюсы:

  • Быстро нагреваются и легко отдают тепло.
  • Устойчивость к коррозии.
  • Стильный внешний вид.
  • Большой выбор размеров.
  • Возможность доставлять секции в процессе эксплуатации.
  • Выдерживают сильные гидроудары.
  • Небольшой вес и простой монтаж.

Минусы:

  • Высокая стоимость.

Такие радиаторы следует приобретать только в специализированных магазинах, при условии ознакомления с документацией. Внешне их невозможно отличить от алюминиевых батарей, а вот разница в цене будет весьма ощутима.

Биметаллические радиаторы – отличный вариант для квартир с любым типом отопления. Высокая цена компенсируется длительным сроком эксплуатации.

Особенности монтажа биметаллических радиаторов

Основным правилом при монтаже биметаллических радиаторов является то, что установка выполняется в упаковке. Не снимайте пленку до окончания всех работ. Дело в том, что внешняя поверхность радиаторов достаточно хрупкая и может быть повреждена ударом инструмента.

Нельзя зачищать соединяемые детали напильником или наждаком, во избежание протечки воды в дальнейшем.

Чтобы биметаллический радиатор работал исправно и эффективно, при монтаже необходимо руководствоваться следующими требованиями к расстоянию:

  • Расстояние от стены до прибора – 3-5 см. Если установить ближе к стене, то будет нарушена естественная циркуляция воздуха, что значительно снизит эффективность прибора.
  • Расстояние от пола не более 10 см. Если установить ниже, то это не только снизит эффективность теплообмена, но и затруднит в дальнейшем уход за радиатором.

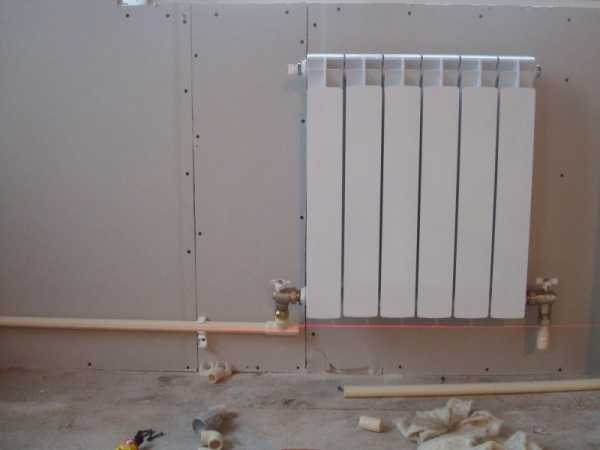

Начинайте установку с крепления кронштейнов к стене, предварительно выполнив разметку. На каждом радиаторе в обязательном порядке должен быть установлен клапан для спуска воздуха. Это позволит в дальнейшем избежать воздушных пробок. Чтобы надежно затянуть клапан, используйте динамометрический ключ.

Видео. Установка биметалических радиаторов своими руками

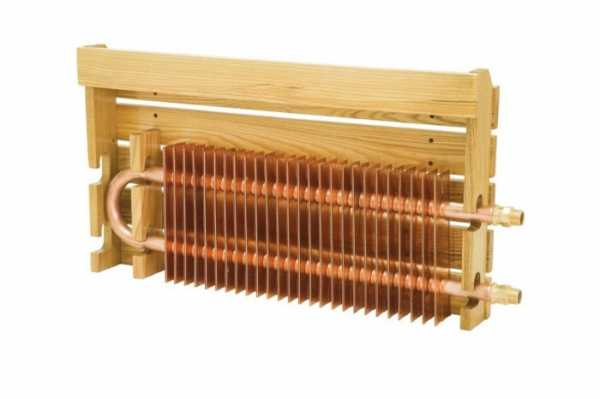

Медные радиаторы

Медный радиатор

Пожалуй, единственным существенным недостатком этого вида радиаторов можно назвать их высокую цену. В остальном же, они отличаются высокими техническими свойствами, имеют великолепный внешний вид и прослужат не менее 25-30 лет при должном уходе.

Медные батареи нивелируют сопротивление теплоносителя, увеличивая его эффективность. Высокий КПД обуславливается высокой теплопроводностью. По сравнению с популярным чугунов – в 4 раза больше.

Плюсы:

  • Устойчивость к коррозии.
  • Выдерживают большое давление в трубах (30-36 атмосфер).
  • Высокая теплоотдача.

Минусы:

  • Высокая стоимость.
Особенности монтажа медных радиаторов
  • Идеальным материалом для труб, к которым производится пайка радиатора, является медь. Это обеспечит герметизацию и продлит срок службы батареи. При комбинировании с другими видами металла, со временем может образоваться коррозия. Это касается и выбора фитингов.
  • Перед монтажом медной батареи, необходимо установить фильтр, предназначенный для очистки воды. Иначе в процессе эксплуатации внутренняя часть прибора может стать шероховатой, что спровоцирует отложение солей.
  • Все элементы конструкции соединяются при помощью спайки.
  • На кронштейны, с помощью которых медные трубы крепятся к стене, необходимо устанавливать резиновые накладки, что поможет защитить поверхность труб от деформации и коррозии.

Видео. Как правильно устанавливать радиаторы отопления

Как особенности и нюансы центральной отопительной системы влияют на срок службы радиаторов?

Система центрального отопления

Прежде чем приступить к выбору радиатора для своей квартиры, следует учесть некоторые нюансы центральной отопительной системы. Конечно, достоинств у центрального отопления больше, чем недостатков. Не нужно возиться с выбором и установкой котлов, монтажом дымохода. Стоимость коммунальных услуг легко контролируется с помощью установки счетчика. Но есть и недостатки, которые оказывают влияние на выбор батарей.

  • В составе носителя всегда присутствуют агрессивные вещества, которые негативно влияют на материал труб и батарей. Чаще всего именно коррозия наносит разрушительное действие на внутренний слой радиаторов, сокращая срок эксплуатации. С профилактической целью, некоторые коммунальные службы добавляют в баки с водой лигносульфонатный порошок, что не лучшим образом влияет на эксплуатационный срок радиаторов.
  • В воде, которая идет по трубам для обогрева, часто присутствует мелкий песок, глина, известь. Постепенно этот мелкий мусор протирает металл изнутри. Если внутренний слой шершавый, это значительно быстрее сокращает срок службы.
  • Одним из врагов радиаторов отопления в квартирах являются перепады давления, так называемые гидроудары. Это, конечно, негативно сказывается на состоянии батарей. Воздушные пробки, создаваемые нестабильной работой центральной магистрали, постепенно приводят к растрескиванию и разрыву металла. Но многие современные радиаторы оснащены защитными клапанами, которые позволяют регулировать давление в трубах и бороться, таким образом, с нестабильностью напора.
  • Нестабильность температуры отопительной системы оказывает влияние больше всего на внутреннюю часть батареи. Чугун имеет особенность расширять при нагревании и сжиматься при понижении температуры, что приводит к растрескиванию внутреннего слоя. Поэтому именно такие батареи наиболее уязвимы к перепаду температуры.

Поэтому, выбирая радиатор для отопления квартиры, руководствуйтесь этими моментами и учитывайте работу магистрали и местного ЖКХ.

Калькулятор расчета количества секций радиаторов отопления

[wpcc id=»1″]

Как правильно выбирать радиаторы для квартиры?

Радиаторы должны не только выполнять свои функции, но и вписываться в интерьер

Выбор радиатора для квартиры – это ответственный шаг. Не все виды отопительной системы, представленной на современном рынке, подходят. Некоторые приборы не способны выдерживать нагрузку и гидроудары, которые нередко встречаются в наших коммунальных службах. Здесь важно учитывать не только материал, но и предельную нагрузку радиатора.

Кроме того, для эффективной работы отопительного прибора и максимальной его теплоотдаче, необходимо правильно рассчитать количество секций.

При выборе радиатора для квартиры, необходимо учитывать следующие факторы:

  • Общую площадь квартиры. Исходя из этого параметра, необходимо подбирать мощность радиатора.
  • Максимальное давление в отопительной системе. Каждый прибор обладает своей предельной нагрузкой.
  • Материал и максимальная температура, которую способен выдержать радиатор. Мощность радиатора. Это будет основополагающим фактором, исходя из которого, необходимо рассчитать количество секций и общую длину прибора.
  • Общий дизайн и стиль батарей.

Подбирая батареи для своей квартиры, не нужно быть излишне рачительным. Низкая цена может стать причиной холода в помещении, да и срок службы у недорогих радиаторов не превышает 5-6 лет.

При возникновении аварии в отопительной центральной системе, дешевые батареи могут быстро выйти из строя из-за гидроударов.

В заключение статьи, предлагаем вам очень подробную лекцию по выбору радиаторов в квартиру.

Видео: Как выбрать радиаторы отопления

kamin-expert.ru

Типы и виды радиаторов отопления, их преимущества и недостатки

Летом нужно готовить не только санки, как в старой поговорке. Стоит заранее позаботиться и о других атрибутах, спасающих нас от зимних холодов. Этот период лучше всего подходит для смены радиаторов отопления. Но прежде чем их менять нужно определиться с их видом и типом. Чтобы облегчить вам выбор, мы классифицировали основные виды радиаторов отопления и указали их основные характеристики, преимущества и недостатки.

Стальные радиаторы отопления

Панельные стальные радиаторы

Такие радиаторы называются еще конвекторами, они имеют высокий КПД – до 75 %. Внутри радиаторов находится одна или несколько стальных нагревательных панелей и конвекторное оребрение.


Устройство стального панельного радиатора.

Панельные радиаторы – самое бюджетное решение для собственного дома и ввиду этого являются наиболее распространенными в системах автономного теплоснабжения. В зависимости от количества нагревательных панелей и конвекционного оребрения выделяют следующие типы радиаторов водяного отопления панельной конструкции: 10, 11, 20, 21, 22, 30, 33.

Производители: Это в основном европейские страны - Германия (Buderus и Kermi), Чехия (Korado), Италия (DeLonghi), Финляндия (PURMO). Цены у них не высокие, поэтому российские изготовители не очень сильно представлены на этом рынке.

+ Плюсы:

  • Инерционность – низкая, отдача тепла - отличная.
  • Объем теплоносителя мал, потребление энергии - небольшое.
  • Эти радиаторы экологичны и безвредны, поэтому могут использоваться в больницах, школах и детсадах.
  • Крайне низкая цена.

- Минусы:

  • Если из системы отопления слить воду, то при соприкосновении кислорода со стенками радиатора начинает образовываться коррозия.
  • Гидроудары опасны для стальных радиаторов. Поэтому в многоэтажных зданиях их использовать нельзя.
  • Из-за конвекции возможны сквозняки и поднятие мелкой пыли.

Трубчатые стальные радиаторы

Конструкция радиатора представляет собой конструкцию из стальных труб, по которым проходит горячая вода. Производство таких приборов дороже, чем панельных, поэтому и цена их выше.


Вариантов оформления существует множество – это настоящее пиршество для фантазии дизайнера.

Производители:

Из европейских стран-производителей можно назвать Германию (Kermi, Charleston, Zehnder Charleston, Arbonia) и Италию (Israp Tesi). Отечественные приборы, выпускаемые заводом КЗТО (Кимры), отличает рабочее давление до 15 бар. А модели "РС" и "Гармония" еще и защищены от коррозии полимерным покрытием.

Плюсы и минусы: У этих радиаторов, как и у панельных, имеются присущие стальным изделиям достоинства и недостатки. Однако по давлению у них показатели лучше (это плюс), а цена их существенно выше (это минус).

Главные характеристики:

  • Давление (рабочее) – в среднем 6-10 бар (для панельных радиаторов) и 8-15 бар (для трубчатых радиаторов).
  • Тепловая мощность (общая) – 1200-1600 ватт.
  • Температура горячей воды (максимум) – 110-120 градусов.
  • рН воды – 8,3-9,5.

Алюминиевые радиаторы отопления

Как следует из названия это радиаторы сделанные полностью из алюминия. Здесь существует два вида радиаторов – литьевые и экструзионные. Оба их лучше использовать для автономного отопления – к централизованной системе они не подходят из-за давления и коррозии, которая вызвана некачественным теплоносителем в центральной теплосети.

Литьевые радиаторы

Радиаторы изготовленные методом литья под давлением, отличаются широкими каналами для горячей воды и прочными толстыми стенками.


Радиатор составлен из нескольких секций, которые при необходимости можно либо добавить, либо убрать лишние.

Экструзионные радиаторы

При этом способе производства (более дешевом) вертикальные части батареи выдавливают из алюминиевого сплава на экструдере. Коллектор отливают из силумина. Цельное изделие не поддается изменению – нельзя ни добавлять секции, ни убирать их. В этом заключается главный минус данного типа радиаторов.

Производители: Это в основном компании из Италии. В частности, можно назвать FARAL Green HP, ALUWORK, Sira Group (батареи ROVALL), Fondital.

+ Плюсы:

  • Эти радиаторы очень легкие, поэтому просто монтируются, не требуя применения прочных кронштейнов.
  • По теплоотдаче они занимают одно из первых мест среди всех отопительных приборов.
  • Они способны очень быстро нагреть комнату.
  • Они экономичны и могут оснащаться температурным регулятором.
  • Дизайн изделий современен и привлекателен.

- Минусы:

  • Срок службы не очень велик – около 15 лет.
  • Алюминий активен в химическом отношении, поэтому страдает от коррозии и требует качественного теплоносителя.
  • При вытеснении воздуха образуется водород.
  • Слабая конвекция.
  • Возможны протечки между секциями.
  • Гидроударам и скачкам давления радиаторы из алюминия противостоять не способны.

Главные характеристики:

  • Давление (рабочее) – в среднем 6-16 бар.
  • Тепловая мощность (1 секции) – 82-212 ватт.
  • Температура горячей воды (максимум) – 110 градусов.
  • pH воды – 7-8.

Чугунные радиаторы отопления

Условно их можно разделить на на обычные или радиаторы в современном стиле и радиаторы в стиле ретро.

Чугунные радиаторы в современном стиле

Самый старый вид радиаторов. Эти радиаторы отличают простота и строгость форм, плоский фасад, аккуратный дизайн. Греются они долго, зато все невзгоды центрального отопления выдерживают с честью. Они прочные, дешевые, служат лет 50. Поэтому, решая, какие выбрать виды радиаторов отопления, многие останавливаются именно на чугунных.

Производители: Производят бюджетные чугунные радиаторы украинские, российские, белорусские заводы. Но зарубежная продукция и качеством будут получше, и на вид посимпатичнее. Отметим фирмы Kоnner, Viadrus, DemirDöküm, Roca.

Радиаторы в стиле «ретро»

Каждый из этих радиаторов представляет собой маленький шедевр. Ведь чугунное художественное литье выглядит весьма изысканно, украшая собой любое помещение. К сожалению, стоит каждая такая батарея очень дорого.

Производители: Это фирмы из Англии, Германии, Франции, Турции, Китая. Например, компании Roca и Konner выпускают очень красивые модели.

+ Плюсы:

  • Они способны проработать не меньше 50 лет.
  • Чугун химически пассивен, поэтому коррозии он «не по зубам».
  • Лучевое излучение хорошо прогревает помещение с высокими потолками.
  • При отключении отопления батареи долго остаются горячими.
  • Низкая цена (кроме моделей, выполненных художественным литьем).

- Минусы:

  • Долгий разогрев.
  • Большой вес и габариты доставляют трудности при перевозке и монтаже.
  • Радиаторы нуждаются в прочном креплении.
  • Большой объем теплоносителя.
  • Чугун – хрупкий металл. Гидроудар способен разорвать чугунную батарею.

Главные характеристики:

  • Давление (рабочее) – 9-12 бар.
  • Тепловая мощность (1 секции) – 100-160 ватт.
  • Температура горячей воды (максимум) – 110 градусов.

Биметаллические радиаторы отопления

Такие радиаторы сочетают в себе трубчатую сердцевину из стали и оболочку из алюминия. В основном они выполнены из секций, четного числа.

Но имеются и цельные (монолитные) модели (в продаже встречаются редко), плюс которых – способность выдержать до 100 атмосфер давления. В случае с монолитными моделями создается прочный стальной каркас, на который "одевают" алюминиевую оболочку.


Устройство биметаллического радиатора.

Полностью биметаллические радиаторы имеют стальную трубчатую сердцевину на всем протяжении каналов радиатора. Они надежны и прочны, но стоят дорого. Хорошие радиаторы делают фирмы Rifar (Россия), Royal Thermo BiLiner и Global Style (Италия).

Псевдобиметаллическими зовут радиаторы, которые имеют только усиленные сталью вертикальные каналы. Они дешевле, чем предыдущие, процентов на 20, лучше отдают тепло, но более чувствительны к коррозии в виду соприкосновения теплоносителя с алюминием. Такие изделия делают компании Rifar (Россия), Sira (Италия) и Gordi (Китай).

+ Плюсы:

  • Инерционность практически отсутствует, отдача тепла - велика.
  • Биметалл может выдерживать повышенное давление и гидроудары.
  • Объем горячей воды небольшой.
  • Монтаж прост, дизайн - современен.
  • Стойкость к коррозии.

- Минусы:

  • Цена «кусается».
  • Теплоотдача ниже, чем у радиаторов из алюминия.

Главные характеристики:

  • Давление (рабочее) – в среднем 20-50 бар.
  • Тепловая мощность (1 секции) – 150-180 ватт.
  • Температура горячей воды (максимум) – 130 градусов.
  • Характеристики теплоносителя – неважно.

Половые конвекторы

Новое решение среди отопительных приборов - спрятанные в полу конвекторы, состоящие из теплообменника, короба и декоративной решетки. Трубы для теплоносителя у них медные, а ребра – алюминиевые. Бывают модели и со стальным трубчатым сердечником («Бриз» от КЗТО). Особенно хороши внутрипольные радиаторы при панорамном остеклении. Их используют в аэропортах, автосалонах, спортивных сооружениях (например, бассейнах).

+ Плюсы:

  • Прочность и простота конструкции, небольшой вес.
  • Коррозии они неподвластны.
  • Они занимают мало места.
  • Их практически не видно.
  • Легкость установки и очистки.
  • Равномерность нагрева комнаты.
  • Защищают от запотевания стекол.

- Минусы:

  • Большая монтажная длина.
  • Невозможность использования принудительной вентиляции.
  • Небольшая отдача тепла.
  • Неэкономичность.

Производители: OPLFLEX (Чехия), Mohlenhoff (Германия), JAGA (Бельгия), IMP KLIMA (Словения), КЗТО (Россия).

Главные характеристики:

  • Давление (рабочее) – 10-16 бар.
  • Тепловая мощность – 130-10000 ватт.
  • Температура горячей воды (максимум) – 110-130 градусов.

Плинтусные конвекторы отопления

Эти конвекторы, называемые еще теплыми плинтусами, совсем низенькие. Всего 20 или 25 см. А глубина их и того меньше – 10 см. У нас они еще не очень прижились, а в Америке весьма популярны. Крепятся они на стену.

+ Плюсы:

  • Экономия топлива на нагрев – до 40 процентов.
  • Наличие терморегуляторов, защита от перегрева.
  • Быстрый монтаж, простота ремонта.
  • Равномерность распределения тепла.

- Минусы:

  • Монтаж производится только специалистами.
  • Из-за прилегания конвектора к стенам их отделка коробится.
  • Высокая цена.

Главные характеристики:

  • Тепловая мощность – 500-1500 ватт.
  • Температура теплоносителя – до 130 градусов.
  • Максимальное рабочее давление до 16 атм.

Теперь, узнав про виды и преимущества радиаторов отопления разных типов, вы сможете выбрать нужные радиаторы более уверенно и правильно.

Вам будет интересно

srbu.ru

Радиаторы отопления - фото различных моделей

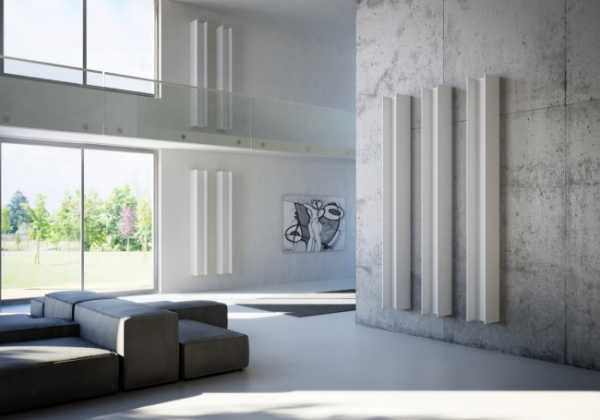

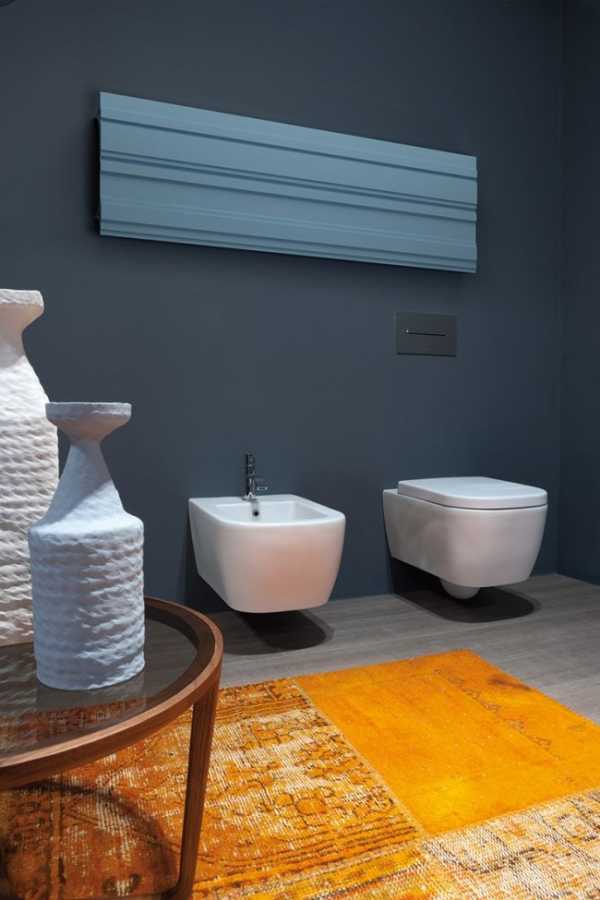

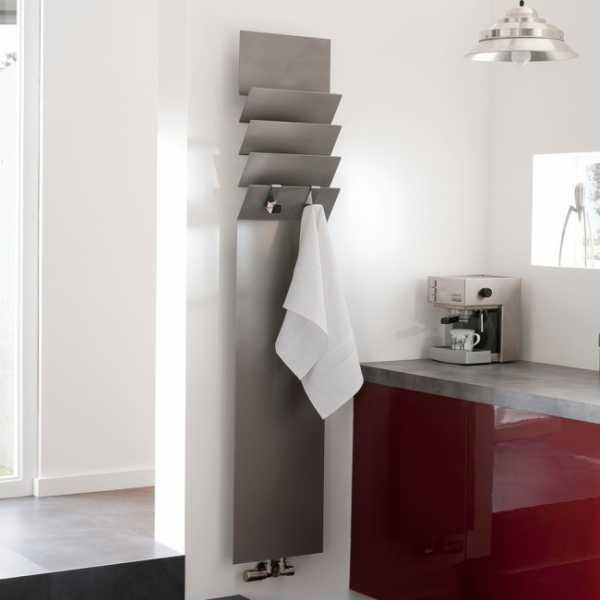

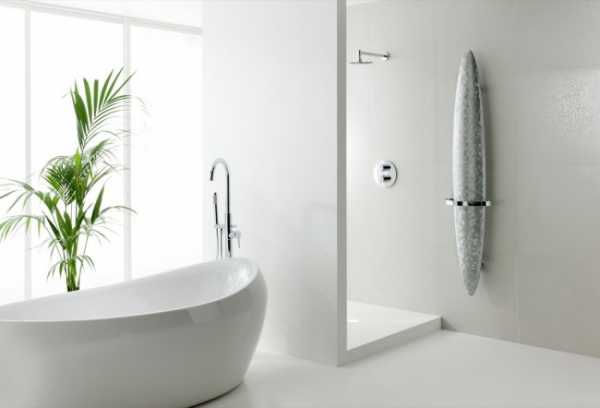

Необычная форма батареи

Современные компании, производящие отопительные приборы, предлагают их большой ассортимент, стараясь угодить потребителям не только по техническим характеристикам, но и по внешним данным. Форма, размеры, цветовое оформление сегодня играют очень важную роль, особенно в случае, если потребитель мечтает об эксклюзивном изделии. Можно выбрать самые разные варианты радиаторов отопления — фото легко найти в портфолио дизайнеров.

Виды радиаторов отопления

При выборе прибора во главу угла ставится его эффективность, а не внешние данные. Какая же батарея отопления лучше? Чтобы это понять, нужно разобраться в существующих видах, а также рассмотреть их плюсы и минусы.

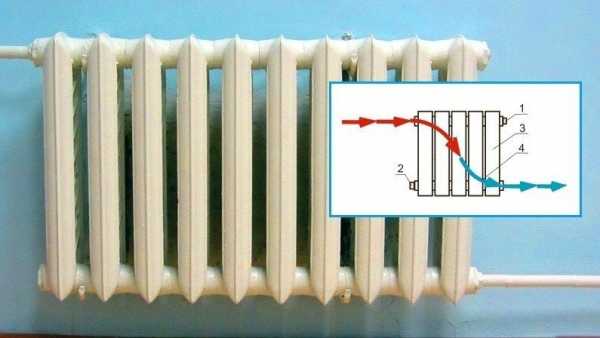

Чугунные

Данный вид радиаторов достался нам еще от дедушек, но мы до сих пор его эксплуатируем. Правда, эти приборы перестали удовлетворять современных потребителей по трем основным причинам:

  1. Чугун — материал с низкой теплопроводностью. К примеру, чтобы батарея нагрелась до +45 С, температура теплоносителя должна быть +70 С. Отсюда и большие расходы на топливо.
  2. Данный вид отопительных приборов не вечен, хотя имеет достаточно длительный срок эксплуатации.
  3. Внешний вид чугунных батарей оставляет желать лучшего. Такие приборы сложно вписать в современный интерьер. Конечно, их можно завуалировать, установив декоративные панели или решетки, но это не всегда выход из положения.

Несмотря на это, производители не остановили производство чугунных приборов, потому что они все еще пользуются большой популярностью. Правда, сегодня это уже не те батареи, поскольку над их внешним видом поработали дизайнеры, сделав их более стильными.

Что касается преимуществ, то отметим одно, но очень важное. Этот прибор не требователен к теплоносителю. Ему все равно, какая вода течет в системе отопления — очищенная или не совсем, ржавая или полная бактерий. Чугун вытерпит все. К тому же такие радиаторы можно устанавливать в любые помещения.



Алюминий

Если вы посмотрите на фото радиаторов отопления из алюминия, то сразу поймете, что по своим внешним данным они намного лучше чугунных аналогов. Производители постоянно предлагают новинки, тем самым увеличивая модельный ряд, который и без того широк. Вот почему на современном рынке отопительного оборудования очень много разных алюминиевых батарей, отличающихся внешним видом, дизайном и ценой.

Бесспорный плюс прибора — его высокий показатель теплопроводности. Правда, есть и минусы. При всей своей стильности алюминиевое оборудование очень чувствительно к чистоте теплоносителя. Небольшое загрязнение, и это произведение искусства сразу выйдет из строя. Так что перед приобретением алюминиевых радиаторов необходимо позаботиться о системе очистки теплоносителя — установке фильтров и других приспособлений, что увеличит стоимость всей отопительной системы.

Еще один минус — это отношение алюминия к высокому давлению. Не рекомендуется устанавливать такие приборы в промышленных помещениях с высоким давлением горячей воды в сети — прибор просто разорвет.

Сталь

Стальные радиаторы хорошо себя зарекомендовали на рынке

Стальные радиаторы отопления делятся на два подвида — трубчатые и панельные. Последние относят к категории бюджетных, и они обладают высоким показателем теплоотдачи. Панельный вариант не прихотлив, поэтому его можно использовать в любых помещениях — жилых, офисных и производственных.

А вот трубчатые аналоги следует отнести к категории «премиум». И дело здесь не только в великолепных технических характеристиках — высокой теплоотдаче и длительном сроке эксплуатации, достигающем 25 лет. Имеют значение и великолепные внешние данные, над которыми постоянно работают дизайнеры.

С помощью стальных приборов можно не только создать тепло внутри комнат, но и украсить их. И если рассматривать трубные варианты из всей линейки стальных радиаторов, то следует особо отметить батареи из нержавейки.

Биметаллические приборы

Говорить об этом виде радиаторов можно только в превосходных тонах. Ведь биметаллические радиаторы обладают высочайшими техническими характеристиками:

  • высокой теплоотдачей за счет наличия в конструкции алюминиевых пластин
  • прочностью и длительным сроком службы за счет комплектации устройств металлическими трубами

Однако, как и любое высококачественное изделие, эти радиаторы имеют очень высокую цену.

Как правильно выбрать модель

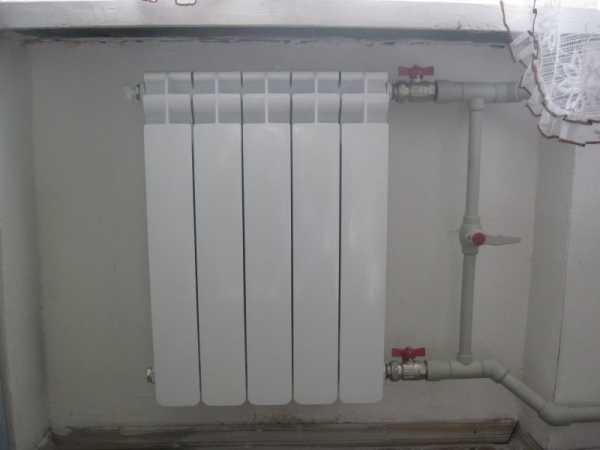

Биметалл под окном

Глядя на фотографии радиаторов отопления, размещенные на этой странице, вы можете оценить лишь их внешний вид. Визуально вы никак не определите их качества. При этом внешняя сторона дела — это выбор в плане красоты и эстетики. Но гораздо важнее знать технические характеристики изделий.

Выбирая радиаторы отопления, в первую очередь необходимо обратить внимание на срок их эксплуатации. Этот показатель зависит от качества изделия и условий его функционирования. Если речь идет о многоквартирных домах с центральным отоплением, то качество теплоносителя в данном случае под большим сомнением. Горячая вода поступает по стальным трубам, так что ржавчина, окалины и прочий мусор в ней — дело обычное.

Поэтому алюминиевые батареи ставить в квартирах не рекомендуется. Правда, производители стали использовать защитные технологии и обрабатывать внутренние поверхности прибора полимерными материалами. Это лучший вариант, но дорогой.

Стальные и биметаллические аналоги тоже подвержены коррозии, но в меньшей степени, чем алюминиевые. Что остается? Чугунные отопительные приборы, которые в этом плане оказываются самыми надежными.

Есть еще один показатель, на который нужно всегда обращать внимание при выборе — это возможность выдерживать определенное давление теплоносителя. Минимальный показатель 7,0 атмосфер, но специалисты советуют выбирать изделие с 15 атмосферами — на случай, если в системе возникнет гидравлический удар.

Внимание! Сегодня многие потребители обращают внимание на дизайн радиаторов. И это правильно, ведь красиво жить не запретишь. Но учтите, что красота не должна идти в ущерб качеству.

Заключение по теме

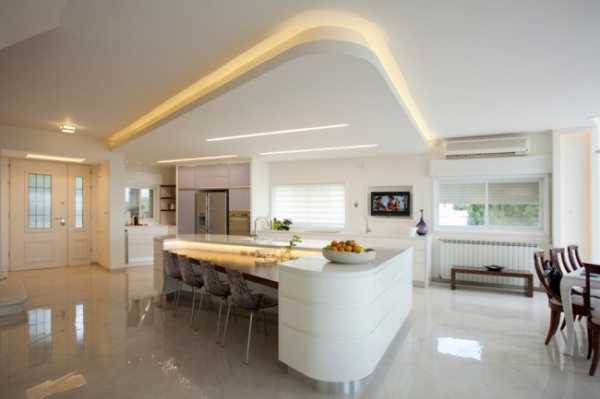

Уют в доме с радиатором отопления

Итак, батареи отопления, фото которых в большом количестве вы можете найти в Интернете и на нашем сайте, должны быть правильно выбраны. Многие потребители все еще считают, что старые чугунные радиаторы достойны своего присутствия в наших домах и квартирах. Но запомните, что служат они нам уже давно, и все сроки их эксплуатации вышли. Поэтому рекомендуем вам обратить внимание на современные чугунные приборы. Они отличаются очень высоким качеством в сочетании с интересными дизайнерскими решениями.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

130 фото различных вариантов соединений

Система отопления является одним из важнейших элементом домоустройства. Отопление дома напрямую зависит от выбранной системы отопления, и того способа, каким она была подключена. К сожалению, далеко не каждый знает, как лучше подключить радиатор отопления своими руками.

Но прежде, стоит разобраться в разновидностях отопительных систем. Это необходимо, так как при подключении могут быть свои особенности в зависимости от выбранной системы.

Разновидности отопительных систем

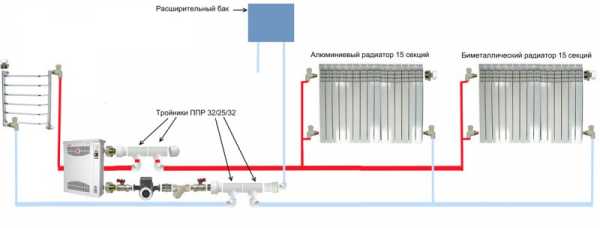

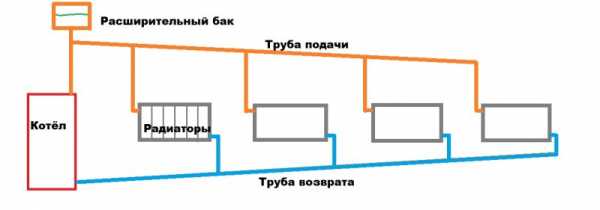

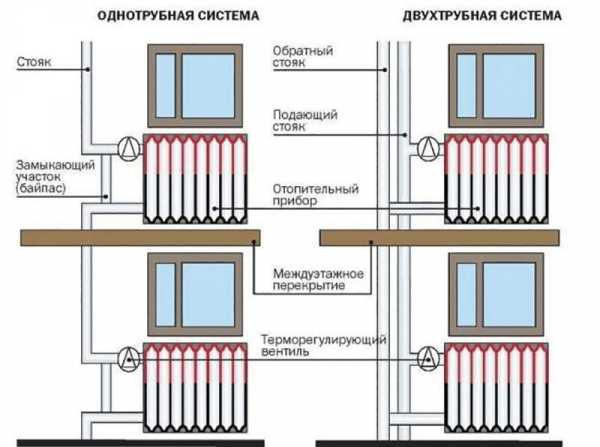

В зависимости от принципа подключения существуют однотрубные и двухтрубные отопительные системы.

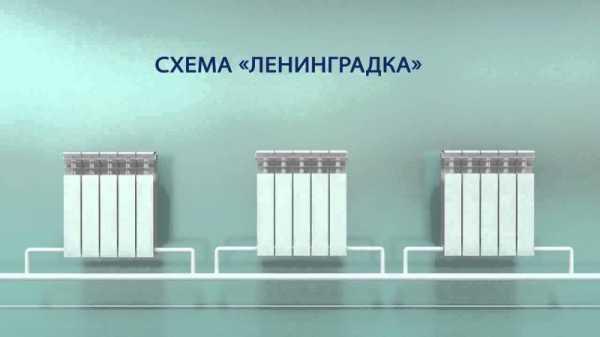

Однотрубная система – является наиболее распространенной, так как установлена в большинстве многоквартирных домов. Она представляет собой закольцованную трубу, к которой, последовательно подключены нагревательные элементы.

Называется так, потому что для подачи воды в радиаторы и для возврата ее в котел используется только одна труба. Такой способ подключения имеет ряд своих положительных особенностей и недостатков.

Преимущества подобной системы:

  • экономичность, в плане необходимых материалов;
  • небольшие временные затраты при монтаже;

Ее недостатками являются:

  • Отсутствует возможность верхнего подключения;
  • Из-за последовательного подключения, теплоотдача первого нагревательного элемента намного выше, чем у последнего в системе;
  • Теплоотдача не может превышать норму, рассчитанную при установке;

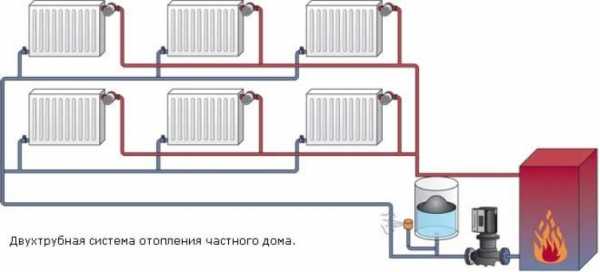

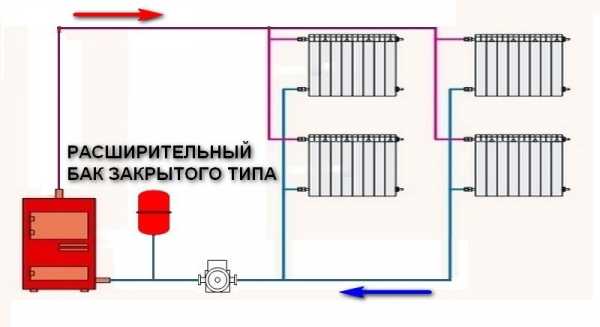

Двухтрубная система – отличается от предыдущей тем, что за подачу и возврат воды отвечают независимые трубы. Также, при использовании данной модели, радиаторы подключаются параллельно.

Достоинства этого метода подключения:

  • возможность регулировать подачу теплоносителя, с помощью установки крана перед радиатором;
  • равномерное нагревание всех элементов;

Недостатками являются больший расход материалов и более трудоемкий процесс монтажа.


Общие советы по подключению радиатора

На данный момент существуют разнообразные схемы и способы подключения радиаторов. Но есть несколько общепринятых особенностей, которые рекомендуется учитывать, не зависимо от метода установки.

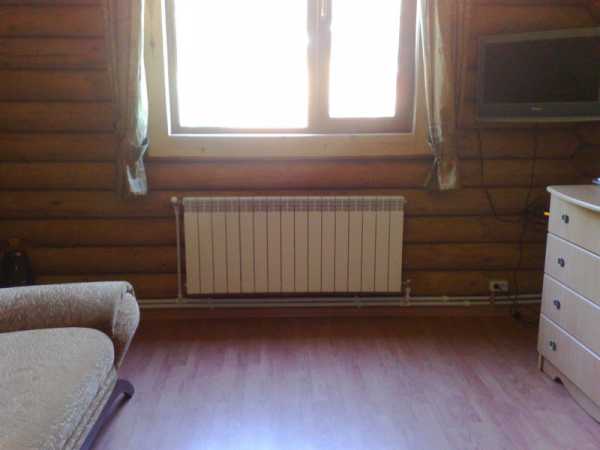

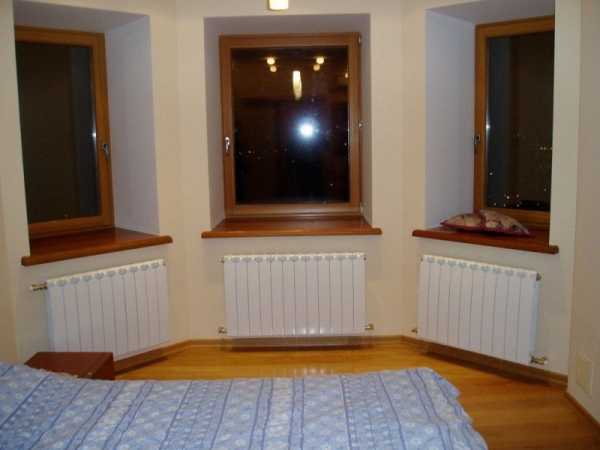

Основным местом для установки радиаторов является область под окнами. Это делается, чтобы не пустить холодный воздух от стекла в дом, а также препятствует возникновению конденсата.

При этом длина прибора не должна превышать 70% ширины окна, в противном случае окна будут периодически запотевать. Также, для оптимальной циркуляции тепла, радиатор должен находиться от 8 до 12 см от пола, и от 3 до см от стены.

Крайне не рекомендуется зашивать радиаторы в ящик или закрывать их декоративным экраном, так как в этом случае теплоотдача элементов значительно снижается.

Перед установкой уточнить систему подачи тепла, так как в зависимости от нее могут понадобиться различные типы радиаторов.


Подключение радиатора в домашних условиях

Перед непосредственной установкой стоит убедиться в наличии всех элементов необходимых для монтажа. Если был выбран однотрубный метод подключения, рекомендуется приобрести байпас, который позволит снять устанавливаемый радиатор без необходимости перекрывать всю систему.

Также, согласно размерам и методу подключения подбираются соединительные элементы, если они не входят в комплект к радиатору. Сюда же можно отнести запорные вентили и сгоны, которые также подбираются по размерам.

Крайне желательно установить в конструкцию кран Маевского, который позволит периодически стравливать скопившийся воздух из системы.

В интернете существует большое количество фото демонстрирующих подключения радиаторов отопления, для выбора оптимальной конфигурации комплектующих.

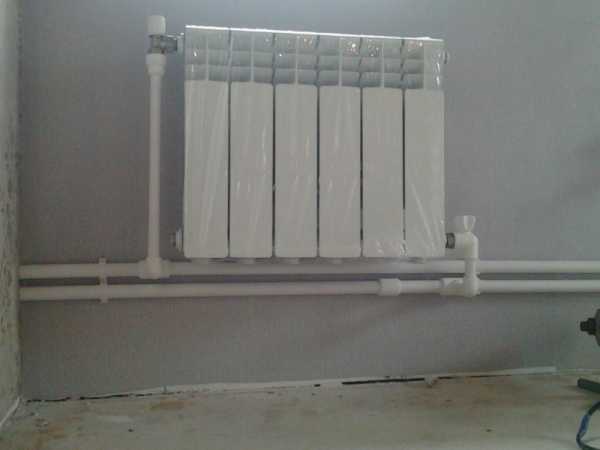

Стоит заметить, что при установке любых видов радиаторов за исключением чугунных, не стоит снимать упаковку до завершения монтажных работ.

Инструкция для правильного подключения радиатора

Одной из основополагающих операций является разметка и установка кронштейнов. Делать это рекомендуется в соответствии с вышеперечисленными указаниями, либо согласно инструкции производителя радиатора.

Важно не допустить слишком сильного перекоса, так как это может привести к нежелательным последствиям в виде застоя. После установки, прибор должен плотно опираться на все крепления.

Далее следует выкрутить все заглушки из радиатора. Если используется однотрубный метод, в первую очередь к радиатору присоединяется байпас, который заранее оборудован вентилем. В противном случае, к прибору с помощью сгона подключается регулирующий вентиль.

Используя сгоны, нагревательный элемент подключается к системе отопления. Для обеспечения герметизации, при необходимости рекомендуется использовать паклю или аналогичный уплотнитель.


Установка радиатора в систему завершена, но для его полноценной работы потребуется еще опрессовка прибора. Для проведения этой процедуры рекомендуется обратиться к сантехнику, так как потребуется профессиональная аппаратура.

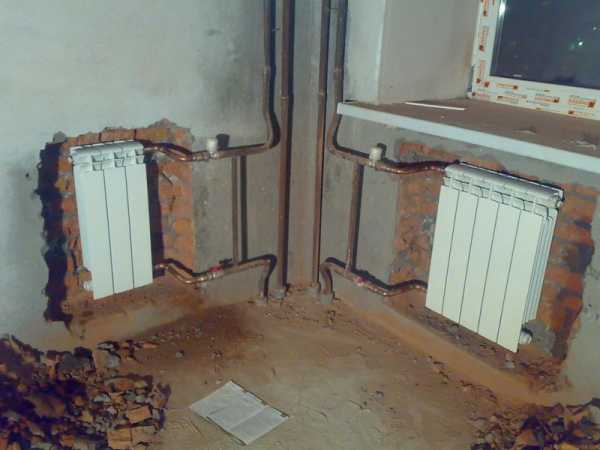

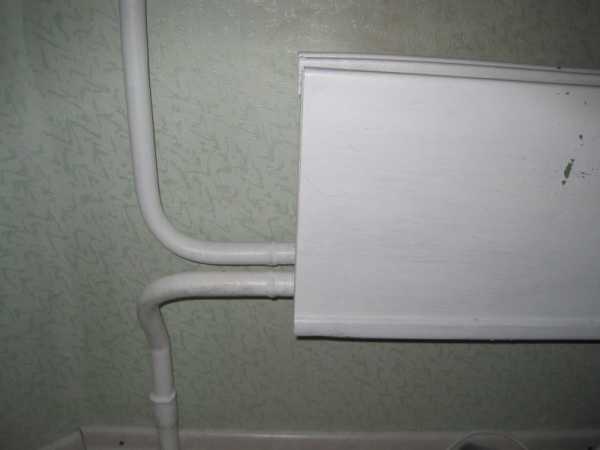

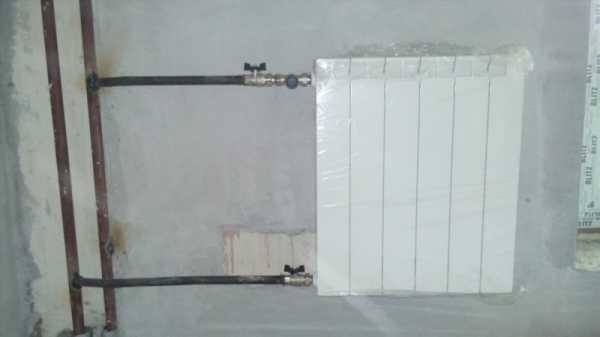

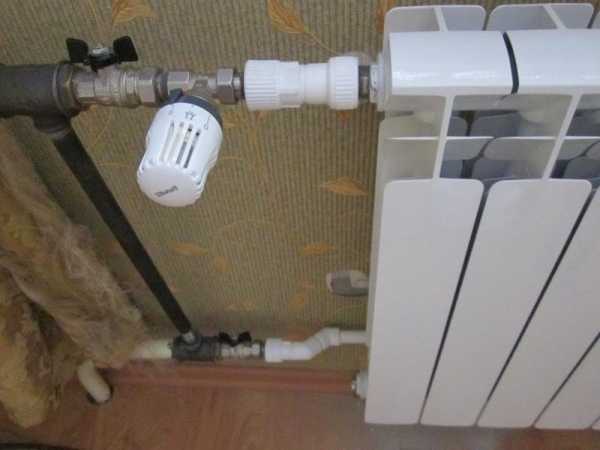

Фото процесса подключение радиаторов отопления


Также рекомендуем посетить:

mojdominfo.ru

Алюминиевые радиаторы отопления (50 фото): технические характеристики и виды

Секционные радиаторы из алюминия, точнее, алюминиевых сплавов, хоть и выглядят сравнительно просто, могут воплощать интересные дизайнерские решения

Содержание

Гарантия безотказной службы алюминиевых отопительных батарей от производителя — в рамках 10-25 лет

Вовсе не обязательно планово менять алюминиевые радиаторы сразу же по истечении гарантийного срока. Просто время от времени контролируйте, все ли с ними в порядке

Дизайнерский радиатор отопления «Луна» из анодированного алюминия

Грузные, но такие привычные чугунные батареи постепенно уходят в прошлое, им на смену идут современные алюминиевые радиаторы отопления, технические характеристики которых помогут комфортно перенести даже самые лютые морозы. Климат ведь нам достался суровый, непредсказуемый и промозглый.

А может ли такой легкий, практически невесомый алюминий успешно заменить старый, добрый и проверенный не одним веком чугун?

Некоторые модели алюминиевых радиаторов довольно близко повторяют наружный вид традиционных чугунных батарей

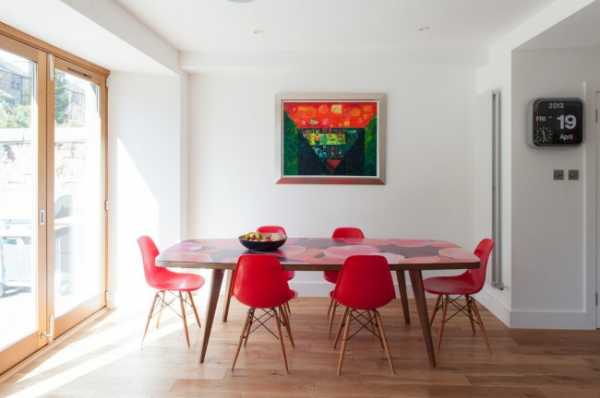

Высокие вертикальные радиаторы — эстетичный выход из положения, когда не хочется устанавливать отопительные радиаторы стандартно, — под подоконниками, либо под панорамными окнами

Так ли надежны алюминиевые радиаторы? Какие достоинства они имеют и недостатки? Стоит ли овчинка выделки? Будет ли нам счастье с алюминиевыми теплоносителями или стоит готовиться к неприятным сюрпризам?

Новый взгляд на теплоту

Алюминиевые радиаторы появились на отечественном рынке лет тридцать назад и достаточно быстро отвоевали место под солнцем. Все производство алюминиевых радиаторов отопления (от отдельных секций до коллекторов) происходит путем добавления в алюминий кремния. Этот сплав (силумин) гарантирует особую прочность изделию. Виды батарей:

  • Литьевая. Литье происходит при высоком давлении, что позволяет получить более разнообразные по форме секционные детали. Они изготавливаются по отдельности и впоследствии скрепляются в готовый радиатор.

Благодаря методу литья, секции батареи обладают повышенной надежностью, а расширенные каналы позволяют воде свободно циркулировать по секциям батареи.

Плюс массовых моделей алюминиевых радиаторов в том. что в случае необходимости можно добавить или уменьшить количество секций

  • Экструзионная (метод «выдавливания»). Экструзионный радиатор отопления алюминиевый для дома является самым дешевым, но он имеет один недостаток:

Батарея, изготовленная таким способом, уже не может быть усовершенствована в дальнейшем. Из нее нельзя будет убрать, либо прикрепить дополнительную секцию.

Выдавливают отдельные секции радиатора уже готовой ширины, которые затем скрепляют между собой прессованием.

Экструзионные радиаторы не предполагают изменения ширины за счет добавления секций

Дизайнерские модели радиаторов из анодированного алюминия не требуют декоративных экранов — они сами являются предметом декора

  • Анодированные. Это лучшие алюминиевые радиаторы отопления. Такой вид батарей изготавливается из высокоочищенного алюминия высшего качества. При этом металл проходит анодное оксидирование (процесс, создающий оксидную пленку на поверхности алюминия).

Благодаря такой технике анодированные батареи совершенно не подвергаются коррозии. Анодированные батареи самые совершенные из всех алюминиевых, но они и самые дорогие.

Отдельные детали радиатора скрепляют муфтами по наружной стороне. Это повышает их теплоотдачу. Анодированные алюминиевые батареи самые прочные из всех: их рабочее давление составляет 50-70 атмосфер.

Самые безопасные из алюминиевых батарей — анодированные. Они меньше всего подвержены коррозии и выдерживают наибольшее давление

Биметаллический вертикальный радиатор с передней поверхностью в виде сплошного шлифованного алюминиевого листа

Есть ли выгода?

Чем же такие радиаторы лучше остальных? Алюминий – очень легкий металл, плавкий, с великолепной теплоотдачей и несложный в обработке. Знайте, купить алюминиевые радиаторы для отопления – это приобрести массу преимуществ:

  1. Нагрев низко инерционный. То есть алюминиевые секции быстро реагируют на температуру теплоносителя и очень быстро нагреваются. При этом экономится до 35-40% энергии.

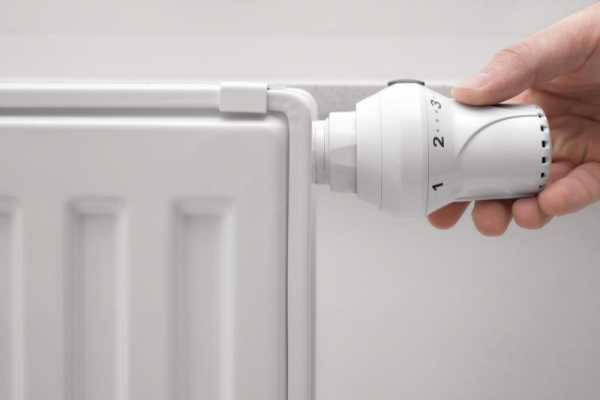

  2. Батареи оснащены тепло регуляторами, что позволяет ограничить активность теплоносителя при необходимом нагреве помещения (а нагревается оно уже спустя 10-15 минут после начала работы).
  3. Легкий вес значительно уменьшает затраты на транспортировку, установка алюминиевых радиаторов отопления достаточно несложная.

    Габаритные радиаторы (например высокие вертикальные) из алюминия доставляют меньше всего проблем при транспортировке — их вес наименьший из возможных

  4. Способ обогрева является конвекционным (препятствующим накоплению пыли между отдельными секциями).
  5. Литьевая технология дарит возможность получить секции с закругленным сечением – это повышает устойчивость к различным повреждениям.

    Литые алюминиевые батареи с закругленными углами внешне могут напоминать и стальные, и чугунные

  6. Высокая устойчивость и сопротивляемость к коррозии. Такие батареи не нужно будет перекрашивать.
  7. Алюминиевые радиаторы можно окрашивать в абсолютно любой цвет. Окраска производится специальными порошковыми красителями с помощью электростатического поля, что делает покрытие очень стойким.

В оптимистичные нотки можно внести и немного грусти. Алюминиевые батареи очень зависят от качества теплоносителя (в данном случае горячей воды, проходящей по секциям) и могут пострадать от гидроударов (резких повышений давления, это происходит при проверке отопительной системы).

Дизайнерский радиатор и полотенцесушитель 2 в 1, с декоративной шлифованной поверхностью.
Фото 1

Дизайнерский радиатор и полотенцесушитель 2 в 1, с декоративной шлифованной поверхностью.
Фото 2
По одному из главных принципов дизайна в духе дзен, важны визуальные впечатления от фактуры материала, как здесь, где взгляд привлекают переливы отшлифованной металлической поверхности

Фасадная поверхность алюминиевых радиаторов может выглядеть как угодно за счет экранов или декоративных покрытий — матовой, цветной, перламутровой и даже зеркальной

Правила выбора

  • Размеры. Прежде чем отправляться за отопительным радиатором, замерьте расстояние под своим подоконником. Следите, чтобы установленный прибор не помещался впритык – необходимо оставлять зазоры между радиатором и полом/подоконником не менее 10 см. От стены отступайте на 3-5 см. Это обеспечит лучшую циркуляцию теплого воздуха и конвекционный обогрев.
  • Давление. Выбирая себе алюминиевые батареи, заостряйте внимание на показателях рабочего давления. Для алюминиевых радиаторов стандарты составляют 10-15 атмосфер.

Необычный способ установки радиаторов под окнами в сочетании с грубой отделкой кирпичных стен. Отсутствие подоконника, предусмотренное дизайнером, дает еще и увеличение теплоотдачи радиатора, так как конвекция не имеет вообще никаких помех

Перед началом отопительного сезона коммунальные службы всегда проверяют, герметичная ли система отопления, алюминиевые радиаторы при этом испытывают колоссальную нагрузку и могут не выдержать. Ведь давление при проверке может достигать 30 атмосфер. Об этом параметре свидетельствует показатель опрессовочного давления в паспорте изделия.

Гораздо безопаснее использовать алюминиевые радиаторы отопления для частного дома (в личных домах/коттеджах котлы рассчитаны на давление в 1-4 атмосферы). А для многоквартирных с центральным отоплением лучше остановить выбор на других видах радиаторов.

  • Тепловые характеристики. Алюминиевые батареи имеют высокую теплоотдачу, этот параметр указывается в ваттах с показателем для одной секции. Отопительный радиатор создает тепло двух видов:
  1. Тепловые лучи.
  2. Конвекционное тепло (образуется при движении теплого воздуха от нижних частей радиаторов вверх).

Эстетичный способ вписать радиатор в помещение — установка вровень со стеной, в нише

Необычные дизайнерские радиаторы отопления, в виде двутавров — идеальный вариант для индустриального дизайна жилья

Чем выше показатель теплоотдачи, тем меньше инерционность у радиаторов и тем быстрее они могут нагреваться. Это способствует более долгой службе батареи. Производители отводят 10-12 лет гарантированной работы (у анодированных батарей срок службы составляет до 25 лет).

Основные технические показатели алюминиевых теплоносителей:

  • Стандартные размеры алюминиевых радиаторов отопления (расстояние от нижнего до верхнего коллектора): 200-500 см.
  • Рабочее давление: 6-16 атмосфер.
  • Тепловая мощность: 82-212 Вт.
  • Секционная емкость: 250-460 мл.
  • Вес одной секции: 1-1,47 кг.
  • Предел температуры теплоносителя: 110 гр.
  • Гарантия: 10-25 лет.

Алюминиевый радиатор с декоративной фасадной поверхностью

Литые алюминиевые радиаторы могут напоминать традиционные чугунные батареи. Они так же, как и чугунные, выигрышно смотрятся, выкрашенные в нестандартные цвета

Установка алюминиевых радиаторов

Подключение батарей такого вида должны осуществлять специалисты, имеющие допуск к подобным работам. В помощь мастерам к каждой батарее прилагается инструкция по ее установке.

Важный нюанс. Проследите, как будет происходить соединение радиаторов с металлическими трубами тепломагистрали. При этом нежелательно использовать медные, либо стальные соединители.

Сочетание «алюминий-медь, либо алюминий-сталь» может дать толчок к появлению электрохимической коррозии.

Чтобы избежать такого неприятного явления, монтаж алюминиевых радиаторов отопления следует проводить с помощью хромированных, никелированных или кадмированных переходников.

Ширина алюминиевой батареи набирается та, которая вам нужна, — из отдельных секций

Вертикальный радиатор отопления можно подобрать такой конфигурации, которая даст вписать его в конкретное помещение, подчеркнув его дизайн

Устанавливать батареи такого вида можно в отопительных разводках различного вида (горизонтальным/вертикальным размещением трубопровода, в двух- или однотрубных системах). Подключаться они могут как с одной стороны панели, так и с обеих.

Посмотрите, как можно самостоятельно заменить алюминиевый радиатор:

Совет! Самых лучших показателей теплоотдачи можно достичь, учитывая следующий расчет алюминиевых радиаторов отопления: расстояние от панели от пола 60 мм, от панели до стены 30-60 мм, от низа подоконника до верха панели 100 мм.

Экструзионный алюминиевый радиатор с горизонтальными секциями

Ультратонкий дизайнерский радиатор из алюминия. Может применяться и как полотенцесушитель, и как батарея отопления в жилом помещении, неся одновременно и декоративную функцию

Уход за теплым другом

Ухаживать за такими батареями не составляет особого труда – ведь они практически не скапливают пыль. Единственно, что нужно помнить – алюминий очень мягкий металл и следует быть осторожным при транспортировке алюминиевых радиаторов до места установки.

Теплой погоды в вашем доме!

Алюминиевые радиаторы отопления: фото

happymodern.ru

Современные чугунные радиаторы отопления, красивые ретро, фото

На сегодняшний день производители радиаторов отопления используют для изготовления своей продукции такие материалы, как медь, алюминий, сталь, биметалл или чугун. Такой материал, как чугун, использовали для изготовления самых первых радиаторов, однако и на сегодняшний день он продолжает пользоваться спросом, так как стоимость чугунной батареи отопления ниже. В европейских странах вряд ли можно увидеть в каком-либо доме чугунный радиатор, а вот в странах постсоветского пространства чугунная батарея – далеко не редкое явление. Это можно объяснить тем, что качество данных радиаторов проверено годами и люди уверены в таких приборах. Сегодня есть уже современные чугунные радиаторы отопления, которые можно увидеть на фото.

Современные чугунные радиаторы отопления

Технические характеристики современных чугунных радиаторов

Чугун – это такой материал, который обладает довольно многими положительными характеристиками и именно поэтому он был одним из первых материалов, который использовали для изготовления радиаторов отопления. Внутренние параметры таких радиаторов остались прежними, а вот их внешний облик со временем несколько преобразился. Современные чугунные радиаторы отопления состоят из секций. Секции соединяются между собой посредством уплотнительных прокладок. Радиаторы могут иметь разное количество секций, поэтому каждый покупатель может выбрать для себя наиболее подходящее устройство. От количества секций зависит тепловая мощность радиатора, поэтому можно подобрать радиатор для определенного помещения.

Классическая чугунная батарея обладает хорошей теплоотдачей

Ширина прибора полностью зависит от того, сколько каналов находится внутри радиатора. Теплоноситель циркулирует по каналам радиатора и его тепло передается на поверхность прибора.

Рекомендуем к прочтению:

Современные чугунные батареи отопления могут быть трех видов:

  • одноканальными;
  • двухканальными;
  • трехканальными.

Виды чугунных радиаторов отопления имеют как свои преимущества, так и недостатки.

Рекомендуем к прочтению:

Достоинства чугунных  радиаторов отопления

Среди его основных достоинств можно выделить следующие:

  • Чугунные радиаторы отопления евро – самые долговечные. Их срок службы может составить около 50 лет. Нередко бывает такое, что за этот период они даже не требуют ремонта. А с учетом того, сколько стоят чугунные радиаторы отопления, — это просто идеально.
  • Благодаря тому, что ребра чугунных радиаторов расположены вертикальным образом, чугунные батареи выделяются высокой теплоотдачей. Такая их характеристика еще объясняется конструкционными параметрами данного материала. Даже если система отопления внезапно перестанет работать на некоторое время, человек вряд ли ощутит это, так как чугунные радиаторы еще долгое время будут отдавать тепло.
  • Чугунные радиаторы отопления под старину обладают довольно высокой температурной стойкостью. Их можно использовать для таких систем, в которых теплоноситель нагревается до довольно высоких температур. Они способны выдержать теплоноситель с температурой в +150 градусов.

Чугунная батарея под старину

  • Чугунные радиаторы — довольно прочные. Рабочее давление, которое они способны выдержать, может достигать 18 атмосфер. Благодаря высокой прочности можно не бояться и испытательного давления.
  • Чугун – это сплав, который содержит в своем составе такой компонент, как железо, а это значит, что он подвергается коррозийному воздействию. Однако эта проблема легко устраняется посредством специального покрытия, которое предотвращает коррозию. Даже если теплоноситель будет содержать большое количество кислорода, благодаря такому покрытию чугунным радиаторам ничего не грозит.
  • Чугунный радиатор – это такой прибор, который обладает небольшим гидравлическим сопротивлением. Это можно объяснить тем, что трубы, которые подводят теплоноситель, имеют довольно большой диаметр. Также у радиатора довольно большие секции. Благодаря невысокому гидравлическому сопротивлению, можно вовсе не использовать циркуляционные насосы. Теплоноситель отлично циркулирует по подобным радиаторам, и благодаря этому достигается высокая теплоотдача.
  • Подобные радиаторы могут работать с теплоносителем любого типа, как с водой, так и с антифризом
  • Красивые чугунные радиаторы отопления можно приобрести по вполне доступной цене – то, сколько стоит чугунная батарея отопления, может даже вас удивить, а также их монтаж не представляет ничего сложного.

Современные чугунные радиаторы имеют привлекательный внешний вид

Способы подключения чугунных радиаторов

Чугунные ретро радиаторы отопления можно подключить одним из следующих способов:

  • Диагональное подключение. Труба, которая подает теплоноситель, в таком случае будет присоединяться к верхнему патрубку, а к нижнему патрубку подсоединяется отводящая труба. Такой метод лучше всего использовать, если радиатор обладает крупными размерами. Независимо от того, каким объемом будет обладать нагревающий прибор, радиатор будет нагреваться наиболее равномерным образом.
  • Нижнее подключение. Нередко чугунные радиаторы прячут в стене. Это объясняется тем, что подобные радиаторы имеют крупные габариты. Подключение нижнего типа будет наиболее удачным решением. Как подающая, так и отводящая труба подключаются к нижним патрубкам прибора. Такое подключение подразумевает скрытие коммуникаций в пол.
  • Параллельное подключение – данный способ считается самым традиционным. Теплоноситель поступает в верхний патрубок прибора, а его вывод осуществляется через нижний патрубок. Таким образом, теплообменные характеристики радиатора не будут ухудшаться.

otoplenie-doma.org

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
