Как разобрать стиральную машину самостоятельно: пошаговая инструкция

Большинство различных поломок в стиральных машинах вполне возможно устранить собственноручно.

Для того, чтобы получить доступ к деталям внутри машинки, следует знать особенности разборки своей машинки, а также прочих моделей стиралок с загрузкой вертикального и фронтального типов и их специфику.



Что нужно, чтобы разобрать стиральную машину

Вам потребуются:

  • Несколько отверток (крестообразная и шлицевая обязательны).
  • Шуруповерт.
  • Несколько шестигранников.
  • Пассатижи.
  • Молоточек.

Некоторые виды соединений по стечению времени просто «прикипают».

Для того, чтобы вы смогли открутить такой старой винт, вам потребуется специальная жидкость, которая имеется почти у всех автомобилистов – WD-4О.

Помимо этого, вам никогда не помешает маленький таз для слива оставшейся воды со шланга и несколько тряпочек, с помощью которых вы сможете протереть внутренние детали, протереть руки и быстро собрать вылившуюся за пределы таза воду.

Совет:  если вы не каждый день занимаетесь разбором стиральных машинок, оптимальным вариантом будет фотографирование каждого этапа разборки. Это будет надежным путеводителем в конечной сборке, чтобы вы ничего не перепутали и успешно запустили вашу отремонтированную домашнюю помощницу.

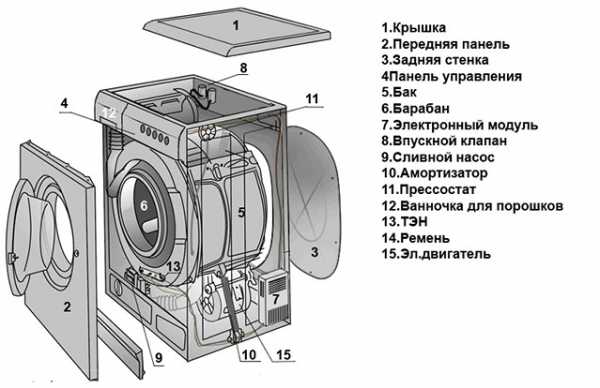

Схема разборки стиральной мaшины

Устройства любых производителей вроде Аристона, Индезита или других машин имеют похожее меж собой строение и принцип разборки. Могут присутствовать лишь небольшие отличия в деталях, о которых мы поговорим попозже.

Основные схемы предопределены главным образом видом загрузки белья.

Горизонтальная загрузка

Сначала следует обесточить ваше устройство, снять с него шланг слива и отключить в него подачу воды.





Если вы знаете схему внутреннего строения всех элементов вашей стиралки, то вы сможете примерно угадать, в какой именно части машинки произошла поломка и не тратя время на разборку всей стиральной машины начать делать  это с места предполагаемой поломки.

Так вы сэкономите свое время и силы.

Например:

  • Снижение качества стирки, повышенный уровень шума при отжиме и плохо отжатое белье свидетельствует о наличии проблемы в насосе, или ж это просто засорение шланга. Для устранения поломки данного типа разбирайте машинку снизу, или ж просто уберите переднюю панель.
  • Если вы заметили, что вода не нагревается, то это, скорее всего, поломка ТЭНа. Расположение данной детали вы сможете узнать, прочитав инструкцию. Как правило, нужно снимать заднюю панель, но в некоторых моделях стиральных устройств эта деталь может быть и спереди.
  • Если слив происходит дольше обычного, то проблема в прессостате или помпе. Исходя из конструктивного строения стиральной машины, деталь может быть расположена или за боковой панелью, или же в верхней части.
  • Если возникла проблема с барабаном или подшипниками, то вам придется полностью разобрать машинку.

Пошаговая  инструкция разборки стиральной машины

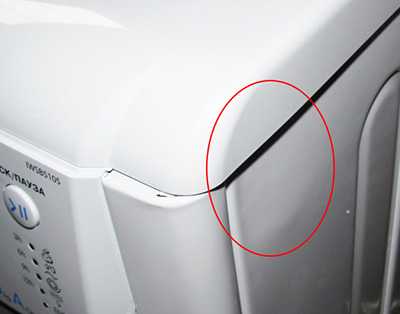

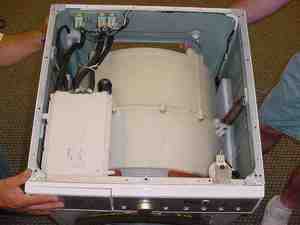

  • Верхний люк.

Его удерживают в нужном положении несколько винтов (с ними вы справитесь крестовой отверткой) в верхней части задней панели. Когда же вы открутили их, на крышку следует надавить с лицевой стороны, а затем поднять ее вверх.

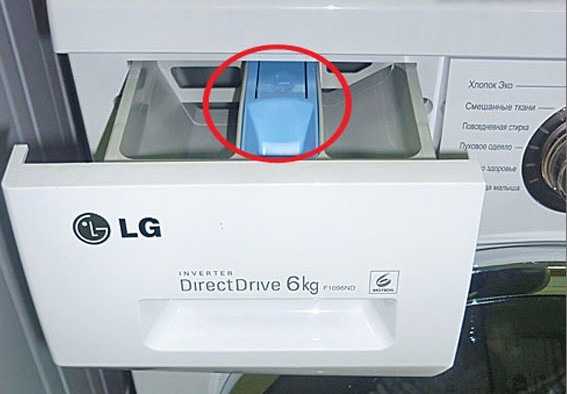

  • Лоточек для моющих средств.

Чтобы извлечь данный элемент, требуется нащупать специальную кнопочку из пластика, которая, как правило, находится в центр лоточка, а после того, как вы ее нажмете, потяните элемент на себя и дозатор для гелей и порошков выйдет.

  • Съем панели управления стиралки.

Крепится эта деталь на паре винтов. Один из них расположен под лоточком для порошка, а второй – в противолежащей части панели. Не забывайте, что с ней стоит обращаться крайне осторожно, а лучше будет, если вы положите ее на верхнюю часть машинки или подвести на крючок.

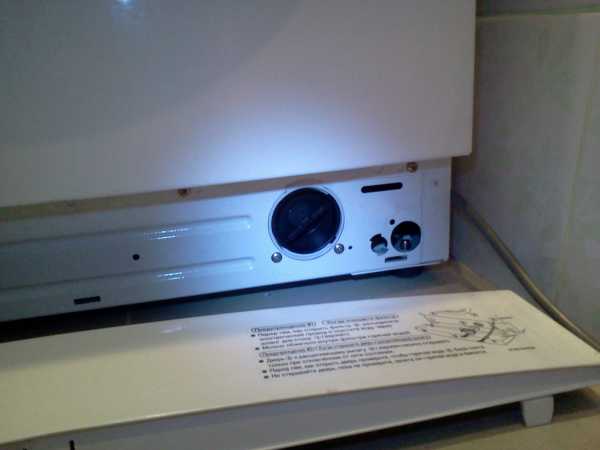

  • Демонтаж сервисной панели.

Она нужна для сервисного обслуживания и извлечения мелких предметов, которые случайно попали в бак во время стирки, поэтому снять ее проще некуда – нажмите на две защелки по бокам и на третью, которая находится посередине.

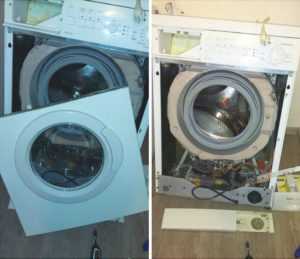

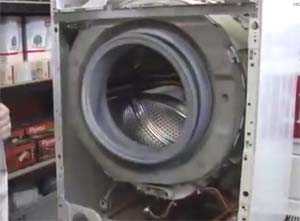

  • Фронтальная стенка.

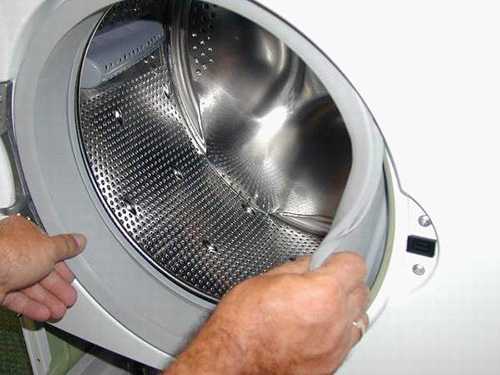

Сначала нужно снять резиновый хомут, находящийся на загрузочном люке. Его удерживает небольшая пружина, которую нужно подоткнуть.

Далее, манжету нужно стянуть по кругу (в помощь вам пассатижи и отвертки). Если крышка мешает, вы можете ее снять, открутив всего несколько болтиков, но если она вам нисколько не мешает, можете не трогать.

Далее отыщите все фиксаторы, которые удерживают переднюю панель.

Помимо них на панели еще есть крючки и для того, чтобы их снять, деталь следует немного приподнять.

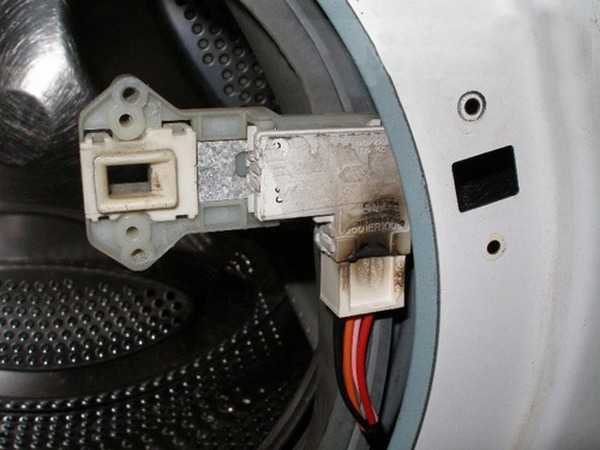

Разъем для электропитания извлекается из устройств для блокировки люка, и теперь панель полностью в вашем распоряжении.

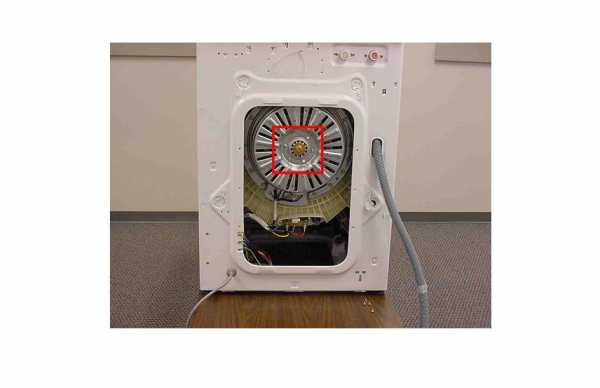

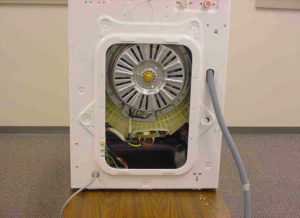

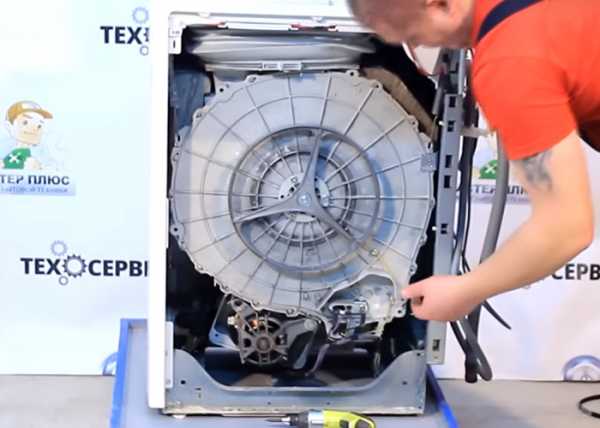

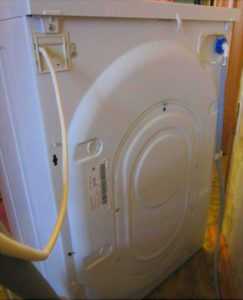

  • Задняя панель.

Здесь все куда проще, ведь для снятия этой стенки нужно лишь открутить фиксирующие болты по всему периметру (которых может быть достаточно много).

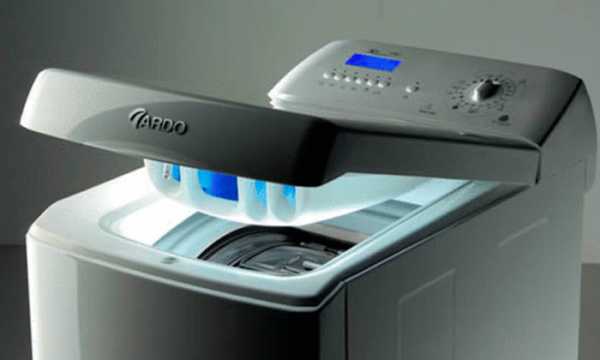

Вертикальная загрузка

Агрегат следует отсоединить от слива, электроэнергии и подачи воды.

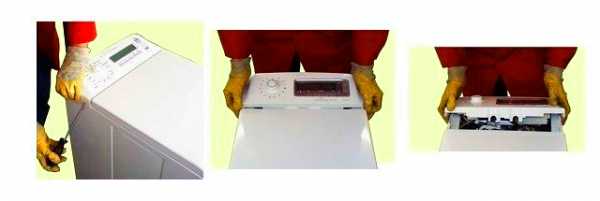

  1. Панель управления.
    Аккуратненько, с помощью отвертки, поддеваем верхнюю панель управления со всех сторон. Потяните ее вверх, далее в сторону задней стенки, а после наклоните ее под удобным для вас углом, чтобы вы беспрепятственно могли работать с проводами.

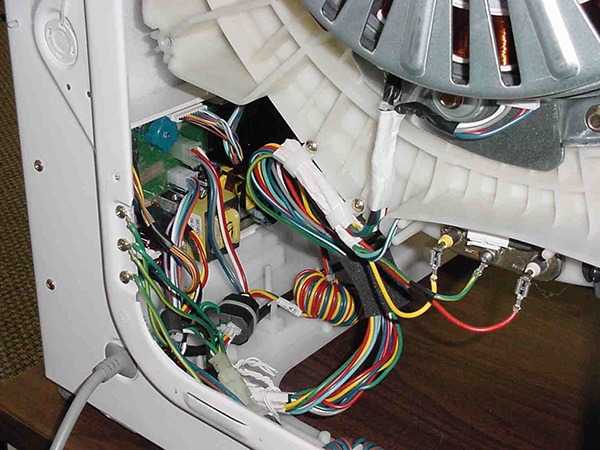

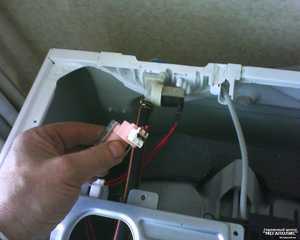

    Обязательно сфотографируйте расположения проводов в состоянии разборки «ДО». Далее все скручивается и демонтируется.   На печатной плате расположены все элементы, которые откручиваются для дальнейшего отсоединения крепежного модуля.
  2. Боковые стенки. Для снятия боковых панелей скрутите все винты, нижний край отклоняется в вашу сторону,  и тянете его вниз.
  3. Передняя стенка. Ее крепления вы сможете снять только после того, как демонтируете боковые панели.

Как разбирать стиралки различных брендов

Как разобрать стиральную машинку Самсунг

В стиральных машинах компании-производителя Samsung лоток для загрузки моющих средств прикреплен на два самореза.

ТЭН в машинках Самсунг расположен под передней крышкой стиралки, ниже загрузочного бака.

Как разобрать стиральную машинку Аристон

Самая большая беда, которая может постичь стиральные машины производителя Аристон  – это поломка сальников и подшипников. Производитель всеми силами старался сделать так, чтобы данные детали невозможно было отремонтировать, хотя если у вас золотые руки – то и это не преграда.

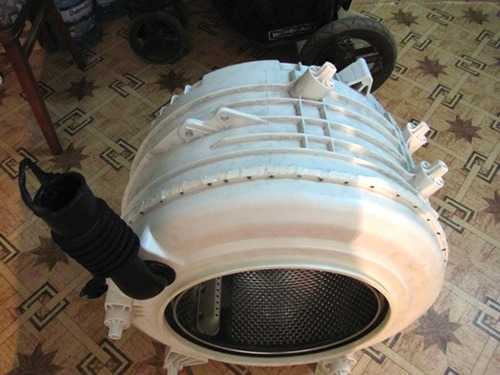

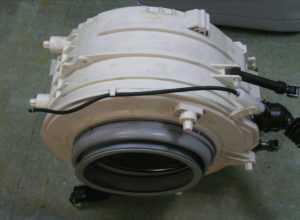

Баки у машинок фирмы Аристон цельные, поэтому для замены сальников вам придется полностью развальцевать бак, или попросту говоря, распилить его.

Как разобрать стиральную машинку Атлант

Барабан в машинке Атлант очень удобно доставать через верхний люк, не забыв заранее снять противовес и демонтировать верхнюю панель управления. Барабан в данной модели разбирается на две половинки, которые в рабочем состоянии стянуты болтами. Такая модель  в плане ремонта бака весьма практична.

Как разобрать стиральную машинку Электролюкс

Переднюю стенку в Электролюксе можно снять, и она же обеспечит доступ ко всем главным узлам.

«Для замены (ремонта) подшипников и сальников не понадобиться производить демонтаж всего бака, так как эти детали находятся на съемных опорах.»

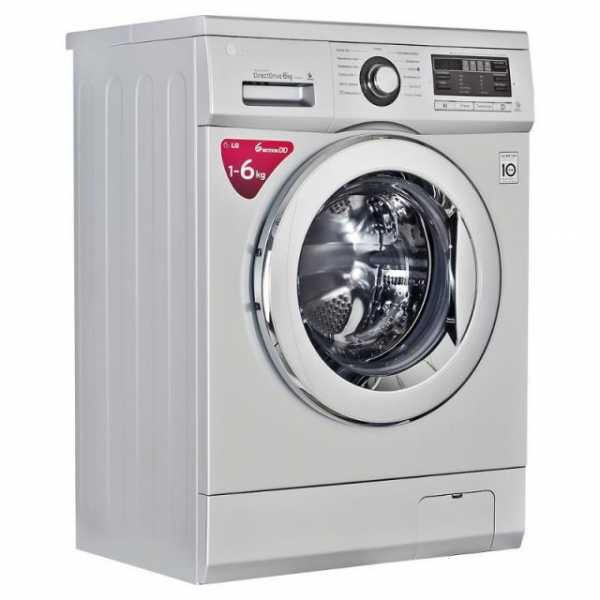

Как разобрать стиральную машинку LG

Для снятия передней стенки стиральной машины в LG, вам нужно будет открутить крышку люка, а после снять манжету. Ее удерживает хомут, который станут в одной месте винтом.

Этот винт можно найти, если вы приподнимите при помощи отвертки край хомута и будете осматривать все, двигаясь по кругу.

Для более простого извлечения барабана, снимите с него для начала верхний утяжелитель.

Как разобрать стиральную машинку Индезит

Задняя панель стиралки Индезит – это небольших размеров овальная стенка, которая прикреплена на шесть болтов. Верхняя крышка вставлена в пазы, и для ее снятия вам потребуется открутить два болта, а после понять деталь на себя, при этом, не приподнимая ее.

ТЭН находиться под баком, и доступ к нему свободно открывается через заднюю  часть устройства.

Утяжеляющий груз в машинках данной фирмы расположен снизу и сверху от бака.

Как разобрать стиральную машинку Бош

В базовой комплектации к стиральной машине Бош идет и специальный гаечный ключ, который располагается в нижней панели. За ней вы найдете и сливную помпу, которая будет находиться чуть левее.

Разборка стиральной машинки и ее последующий ремонт

Выявить, что же именно сломалось, вам помогут коды ошибок, которые многие стиральные устройства выводят на дисплей.

Если таких подсказок в вашей машинке нет, то на реальную причину поломки вам укажут «симптомы» сбоев при стирке, а также осмотр «внутренностей» стиралки и знание определенных тонкостей.

Допустим, чтобы понять, что предрасполагающей к поломке стали подшипники, следует открыть дверцу люка и поднять рукой барабан. Если будет люфтить – значит, проблема действительно в подшипниках.

Вот несколько распространенных поломок и способов их устранения.

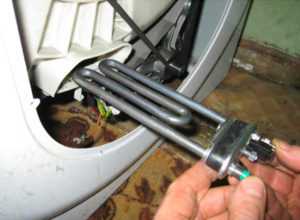

Замена ТЭНа

Давайте же рассмотрим, как производится замена водонагревательного элемента.

  1. Если вода перестала нагреваться,  то следует заменить ТЭН. Купите деталь, которая подходит именно к вашей машинке, далее найдите схему конкретного вида автомата. Как правило, помогает простой демонтаж задней панели стиралки.
  2. Под баком вы увидите торцевую часть ТЭНа и клемма. Их месторасположение лучше запечатлеть, сделав снимок на телефоне.
  3. Провода и клеммы следует отсоединить, расслабить центральный винт. Далее с помощью отвертки, подцепите нагреватель за край и попытайтесь расшатать его из стороны в сторону, немного потягивая его на себя.
  4. Делаете уборку внутри места ремонта.
  5. Установите новый элемент, заверните винт и подключите все по сфотографированной схеме.

Помпа и система слива

Достаточно часто проблема появляется именно в сливной системе (вода или вообще перестает сливаться, или вытекает, но очень медленно). Для начала, следует проверить фильтр, который находится за цокольной сервисной панелью и шланги, которые идут от нее к насосу и обратно. Именно в этом промежутке появляется засорение, которое совсем несложно устранить.

«Для проверки работоспособности насоса можно вынуть его из устройства»

Иногда бывает и так, что посторонние предметы могли повредить крыльчатку стиральной машины. В таких случаях насос придется заменить на новый.

Сборка

Если при разборке вы сфотографировали все, что нужно, то после будет достаточно провести все работы, но только в обратном порядке.

Но прежде, чем вы наденете на место манжету люка, произведите очистку от загрязнений.

Достаточно сложно бывает, и устанавливать на место фиксирующую пружинку.  Для удобства закрепите ее проволокой вверху, а после натягивайте против движения часовой стрелки.

И в заключении…

Сделать ремонт, прочистить или поменять деталь в баке стиральной машины автомата вполне возможно, что показывает опыт многих домашних мастеров.









ТОП магазинов стиральных машин и бытовой техники:
  • mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
  •  holodilnik.ru – Недорогой магазин бытовой техники.
  • techport.ru - выгодный современный интернет магазин бытовой техники
  • citilink.ru - современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
  • ru.aliexpress.com- запчасти для стиральных машин

stiralnihremont.ru

Как разобрать стиральную машину?

Доброго времени суток, дорогой читатель. В этой статье вы найдете инструкцию по самостоятельной разборке стиральной машины. Многие модели стиральных машин разных производителей имеют схожую конструкцию. И прочитав данную статью, вы узнаете, как разобрать своими руками машинки с фронтальной загрузкой (Hansa, Indesit, Sumsung, LG, Simens и др.).

Конечно, у некоторых моделей будет свои отличительные особенности. У каких-то из них будут использоваться другие элементы крепления или внешний вид деталей или другие мелочи. Но в целом их строение схоже, поэтому воспользовавшись данными советами, вы сможете выполнить разборку стиральной машины.

Необходимый инструмент

Для того, чтобы разобрать стиральную машинку нам понадобиться инструмент. Большинство из требуемых инструментов есть почти в каждом доме. Если вдруг, какого-либо инструмента не хватает, то вы можете приобрести его в магазине или попросить на время у соседа.

И так, нам понадобятся:

  • Крестовая и шлицевая отвертки.
  • Набор гаечных ключей различных размеров.
  • Молоток.
  • Плоскогубцы простые, плоскогубцы гнутые, клещи, кусачки, возможно, круглогубцы. Все эти инструменты должны иметь изоляцию.

Перед тем, как начать разборку мы рекомендуем собрать весь необходимый инструмент. А так же убедиться в том, что мы отключили нашу машинку от воды и электричества.

Если вы планируете потом собирать машинку обратно, то можете фотографировать особо сложные места креплений, соединения проводов и другие части. Это поможет вам при сборке.

Снимаем переднюю стенку стиральной машины

Начинать разборку машинки следует с верхней части корпуса. То есть, с крышки. Она крепится двумя болтами с задней стороны. Для откручивания задействуем крестовую отвертку. После того, как болты выкручены, нам необходимо толкнуть крышку с фронтальной стороны машинки в сторону ее задней стенки. После чего мы можем снять ее.

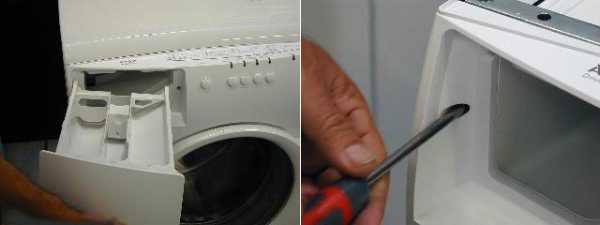

Далее уберем дозатор. В большинстве марок стиральных машин для этого нам необходимо нажать на точку посреди пластикового лотка и потянуть его на себя.

Затем нам понадобится открутить винты, фиксирующие панель управления.
И аккуратно отделить ее и положить на верхнюю часть стиральной машины так, чтобы она нам не мешала. В некоторых моделях есть сервисный крючок, с помощью которого мы можем подвесить ее на верхней части боковой стенки.

Теперь снимем нижнюю панель. Для этого нам понадобится удалить крепящие ее болты. Затем переходим к снятию резиновой манжеты люка. Для этого откроем дверцу и снимем фиксирующий хомут. Для снятия его нам понадобятся плоскогубцы, отвертка или круглогубцы (в зависимости от типа хомута).

После того, как хомут убран, мы снимаем манжету с передней стенки машинки. Далее можем открутить два болта, которые фиксируют блокировку люка.
Теперь нам осталось лишь убрать оставшиеся фиксирующие элементы. После чего мы можем снять переднюю стенку стиральной машины.

Продолжаем разбирать машинку

После этого можно снять наливной шланг, который подходит к баку. Для того, чтобы это сделать, необходимо снять при помощи плоскогубцев фиксирующий хомут. Затем шланг уже ни чего не держит и его можно убрать. Далее снимаем шланг, идущий к прессостату. Для этого нам снова необходимо предварительно убрать хомут.

Далее уберем внутренний хомут, который фиксирует резиновую манжету на баке машинки. И снимем эту самую манжету. Далее снимаем заднюю стенку машины. Она крепится на винтах. Их мы без проблем скрутим отверткой и уберем.

Далее снимем противовесы. Они могут располагаться как спереди машинки, так и сзади. На вид, они представляют из себя, что-то похожее на бетонные блоки. Они нужны для того, чтобы стиральная машина не сильно вибрировала при отжиме и других режимах стирки. Крепятся они обычно, на длинные болты. Болты скручиваем. Противовесы снимаем.

Потом уберем нагревательный элемент (ТЭН). В большинстве машинок он располагается с задней стороны внизу бака. В некоторых моделях он находится спереди, так же в нижней части бака. Для того, чтобы его убрать необходимо скрутить фиксирующую гайку. Она расположена посередине. Затем нажмите на торчащую шпильку. Ту, с которой вы скручивали гайку. Ее необходимо протолкнуть внутрь. Если это не удается сделать рукой, можно аккуратно постучать по ней молотком. Далее поддеваем ТЭН чем-нибудь плоским и аккуратно извлекаем его.

Затем снимаем ремень привода. Он идет от двигателя машинки к шкиву, который крепится на баке. Так же уберем провода, которые могут находиться на баке и моторе. Снимаем фиксирующие элементы двигателя и снимаем его.

Теперь наш бак подвешен на пружинах снизу и фиксируется амортизаторами снизу. Амортизаторы скручиваем, пружины не спеша снимаем. И извлекаем бак. Если нужно разобрать бак, то делается это не сложно. Вначале скручиваем болт, фиксирующий шкив. Снимаем шкив. Вал вдавливаем внутрь бака. Затем разделяем бак на две половинки для этого необходимо убрать хомут.

Кстати, некоторые модели включают в себя неразборные – одноразовые баки. Некоторые умельцы пилят их при помощи ручной пилы. А затем собирают, используя болты и водонепроницаемый герметик.

Как собрать стиральную машину?

Сборка машинки происходит в обратном порядке. Так же вам помогут фотографии, если вы делали их в процессе разборки. На них мы рекомендуем запечатлевать расположение тех или иных деталей, а так же способы их крепления и провода, подходящие к ним. Смотря на данные снимки, вы с легкостью сможете собрать стиральную машину.

Так же для наглядности мы предлагаем вам посмотреть видео. В данном видео будет происходить замена подшипников, в ходе которой разбирается вся машинка. Запись на английском, но и без перевода вы сможете разобрать машинку, просто повторяя действия за мастером.

Как разобрать стиральную машину — видео

Читайте наш сайт и удачной разборки!

mashmaster.ru

Как разобрать стиральную машинку самостоятельно без помощи мастера

Для выполнения домашней работы на сегодняшний день создано немало различных устройств. Среди них особенно выделяется ничем не заменимая стиральная машина. Без неё уже ни одна порядочная хозяйка не представляет для себя нормальную жизнь. Хотя современные производители стараются выпускать новые стиральные машинки очень высокого качества, но всему есть предел. После долговременной работы многие детали изнашиваются и нередко выходят из строя. В этом случае требуется ремонт, который может оказаться нелегким бременем для домашнего бюджета. Однако есть простой вариант, при котором появляется возможность совсем не платить деньги — это сделать всё собственными руками.

Как разобрать импортную стиральную машину с боковой или горизонтальной загрузкой

Стиральные машины изготавливают по современным технологиям. И справиться с их разборкой не каждому будет под силу. Особенно тем, кто не владеет опытом работы с ремонтом сложных механизмов.

Все стиральные машины выполняют одинаковые функции, но имеют различные конструктивные особенности. В одном случае в них белье закладывают сверху, а в другом сбоку. Вследствие этого последовательность работ существенно различается между собой. Поэтому при разборке, а тем более в ремонте необходима предельная осторожность, аккуратность и особая внимательность.

Разборка стиральной машины с боковой или фронтальной загрузкой

Для этого потребуются инструменты:

  1. Головки для раскручивания гаек и болтов.
  2. Длинный вороток либо несколько насадок.
  3. Небольшой съёмник для подшипников.
  4. Крестовая и плоская отвёртки.
  5. Средних размеров молоток.
  6. Различные гаечные ключи.
  7. Мощные пассатижи.

Подготовка

Перед началом разборки стиральной машинки необходимо создать удобные условия для работы. Как правило, техника находится в ванной комнате, где ограниченное пространство не позволит нормально трудиться. В этом случае вначале нужно отодвинуть машинку от стены, а затем убрать шланги. Но прежде следует перекрыть магистраль, чтобы отключить холодную воду. Обычно в квартире всегда есть кран на центральном трубопроводе. Его нужно просто повернуть на 90 градусов.

Зачастую во время подключения стиральной машины устанавливают дополнительный кран, что очень удобно. Если его закрыть, то подача воды во всей квартире не прекратится, а будет отключена только машинка. На следующем этапе необходимо ослабить хомут и снять шланг. Для этого лучше всего пассатижами зажать нижнюю гайку и крестовой отвёрткой немного открутить винт. Второй патрубок, который идёт на слив, отсоединить ещё проще. Для этого необходимо лишь отвернуть гайку руками.

После отсоединения шлангов машинку лучше перенести в более просторную комнату, где помещение позволит свободно сделать разборку. По завершении этой работы нужно будет приготовить необходимый инструмент. Для этого понадобятся отвёртка, головки, вороток, молоток и пассатижи. Если машинка работает очень долго, но никогда не разбиралась, то обязательно понадобится съёмник, так как старые подшипники довольно трудно снимаются без этого приспособления.

Разбор итальянской стиральной машины

Порядок разборки деталей:

  1. Верхняя крышка.
  2. Противовес.
  3. Приёмная коробка для порошка.
  4. Панель управления.
  5. Правый клапан с трубкой.
  6. Коробка дозатора для порошка.
  7. Задняя крышка.
  8. Клапан.
  9. Ремень.
  10. Двигатель.
  11. Проводка.
  12. Амортизаторы.
  13. Клеммы от насоса.
  14. Патрубок.
  15. Манжет на круглом окне.
  16. Достаём барабан.

Чтобы научиться разбирать импортные машины с боковой или горизонтальной загрузкой, лучше всего использовать пример фирмы Indesit. Это очень известная модель, которая обладает хорошей работоспособностью, долговечностью и пользуется прекрасной репутацией. За 10 лет интенсивной работы она практически не имеет серьёзных поломок. Но наступает время, когда сальники от старости приходят в негодность и начинают болтаться подшипники. Это самая распространённая поломка. Чтобы её устранить, необходимо вначале разобрать машинку, а затем уже заменить устаревшие детали.

Разбор стиральной машины начинают с верхней крышки. Вначале с задней стороны откручивают два винта. Потом немного пододвигают площадку назад, и тогда она спокойно снимается вверх. Далее откручивают три болта и вынимают противовес из машинки. Затем вытаскивают коробку приёмника для порошка и откручивают все винты, которые держат панель управления. Если её поднять, то она легко снимется.

После этого отсоединяем все клеммы, а также вытаскиваем правый клапан и вынимаем большую коробку дозатора для порошка. Но перед тем как его поднять, нужно снять патрубок, который крепится на одной резинке. Затем снимаем манжет круглой формы, где находится дверь. Снять его несложно. Вначале подковыриваем резинку отвёрткой и вытаскиваем хомут в виде проволоки. И тогда резина легко снимется в сторону барабана.

На следующем этапе переходим к задней части, где сразу откручиваем все болтики крышки. Следом снимаем ремень и переходим к мотору. Он крепится на двух болтах, которые нужно выкрутить. Но прежде потребуется отсоединить всю проводку. Когда все крепления будут сняты, мотор упадёт на пол. Достать его несложно, стоит лишь наклонить машинку и вытащить за вал. Сзади имеется трубка с клапаном, куда подсоединяется холодная вода. Она крепится на одном шурупе, который также нужно выкрутить, после чего снять все устройство.

Когда вся работа будет сделана, нужно положить машинку набок и открутить гайки амортизаторов. Затем потребуется снять патрубок с насоса, а также отсоединить всю проводку. После этого обратно ставим корпус в вертикальное положение и спокойно вытаскиваем весь барабан из машинки наверх. На этом основная разборка считается законченной, и можно приступать непосредственно к ремонту.

220v.guru

Как разобрать стиральную машинку автомат с вертикальной загрузкой

Когда происходит серьезная поломка в стиральной машине, ее необходимо разобрать для починки. Например, износ подшипников или износ вала крестовины на баке. Сделать это можно самостоятельно, если точно следовать правилам демонтажа элементов стиральной машины.

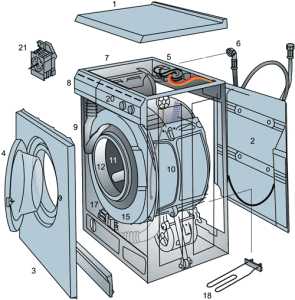

Устройство приборов

Машины с вертикальной и горизонтальной загрузкой устроены по-разному. При разборке учитывайте особенности каждого вида.

С горизонтальной загрузкой

В составе устройства:

  • входной клапан и клапан подачи воды,
  • шланг подачи воды,
  • вентилятор,
  • конденсатор сушки,
  • патрубки,
  • фильтр,
  • манжета,
  • воздуховод,
  • ТЭН-ы,
  • камера сушки.

С вертикальной загрузской

В составе прибора:

  • дозатор,
  • пружины,
  • наливной, сливной и соединительные шланги,
  • электромагнитный трехсекционный впускной клапан,
  • бак,
  • барабан и его шкив,
  • наливной шланг,
  • силовой блок,
  • датчики-реле температуры и реле уровня жидкости,
  • электрический трубчатый нагреватель,
  • электродвигатель,
  • электронасос,
  • помехоподавляющий и сливной фильтры,
  • противовесы.

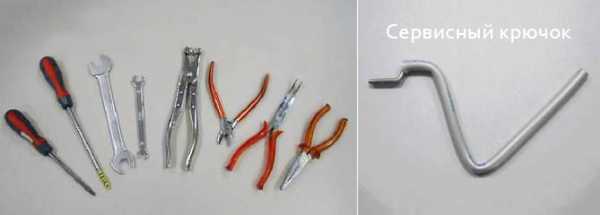

Необходимые инструменты

Для разбора стиральной машины понадобятся:

  • пассатижи,
  • шлицевая и крестообразная отвертки,
  • небольшой молоток,
  • несколько шестигранников,
  • шуруповерт,
  • крюк сервисного типа,
  • смазка WD-40,
  • фотоаппарат для фиксации действий по разборке.

Разборка

Выясните, необходимо ли в сложившейся ситуации полностью разбирать прибор, поскольку это трудоемкий и долгий процесс. Иногда достаточно снять заднюю панель и нужные узлы окажутся под рукой.

Перед разборкой отключите устройство от сети. Ознакомьтесь с инструкцией стиральной машины.

Горизонтального типа

Чтобы разобрать стиральную машину автомат:

  1. Верхняя панель. Найдите 2 винта с задней части и открутите. Аккуратно потяните крышку и снимите.
  2. Выемка распределителя. Это емкость для отбеливателя или порошка. Выдвините и надавите пальцем на область в центре лотка. Извлеките его.
  3. Блок управления. Найдите винты, вкрученные в верхнее отделение передней панели и выкрутите. Аккуратно отверните блок и осторожно снимите с механизмов крепления.
  4. Сервисная панель. Она расположена внизу передней части стиральной машины. Раскрутите винты на боковых сторонах прибора и достаньте панель, поддев плоской отверткой.
  5. Манжета. Она находится в центре прибора. Чтобы снять её, подденьте отверткой хомут и освободите из пазов.
  6. Противовесы. Эти элементы похожи на бетонные блоки. Они крепятся за счет длинных болтов. Выкрутите их и снимите детали.
  7. Нагревательный ТЭН. Открутите гайку посередине. Нжмите на шпильку, за счет которой скручивалась гайка. Если она не поддается, простучите молотком. Подденьте ТЭН шлицевой отверткой и плавно потяните на себя.
  8. Мотор. Снимите приводной ремень для передачи оборотов от двигателя к барабану. Обязательно уберите провода в двигателе и баке. Извлеките мотор.
  9. Насос. Сбросьте с него контакты. Выкрутите винты, соединяющие его с корпусом и вытяните силовой шланг.
  10. Бак. Выкрутите амортизаторы и крепежи. В некоторых случаях их придётся высверливать.
  11. Центральная панель. Деталь крепят к корпусу машины четыре винта. Выкрутите их и плавно снимите панель.
  12. 3адняя панель. Открутите крепящие винты и стяжной болт.

Неподдающиеся элементы обработайте WD-40. Действуйте осторожно с пластиковыми элементами.

Вертикального типа

Чтобы разобрать вертикальную стиральную машину, точно следуйте инструкции. Процесс труднее, чем разборка горизональной стиральной машины:

  1. Боковые панели. Выкрутите винты с задней части и один с передней.
  2. Мотор. Для начала сдерните ремень привода. Потяните его на себя, при этом двигая шкив. Снимите контактную фишку и заземление. Открутите винты и извлеките электродвигатель.
  3. Насос. Сбросьте контакты, выкрутите винты, вытяните силовой шланг и снимите помпу.
  4. Панель управления. С боковой стороны открутите фиксирующие винты. Сдвиньте блок к себе, отсоедините провода и демонтируйте панель управления.
  5. Лоток для порошка. Снимите винты по периметру и подденьте плоской отверткой.
  6. Бельевой барабан. Подцепите хомут шлицевой отверткой и плавно извлеките барабан. Снимите амортизаторы с креплений при помощи отвертки. Как и в случае машинок с горизонтальной загрузкой, иногда крепления не получится снять без применения дрели.
  7. Противовесы. Выкрутите крепления, на которых они зафиксированы. Будьте осторожны, поскольку это хрупкая деталь.
  8. Бак. Потребуется особая аккуратность, потому что это хрупкий пластиковый материал. Движения должны быть точными, иначе элемент сломается. Выньте бак, сняв с четырех пружин.

Чтобы избежать ошибок в сборке, фотографируйте каждое действие. Неправильная сборка может привести к серьезной поломке и даже короткому замыканию.

Нюансы в разборке стиралок от разных производителей

  • У фронтальной LG сначала снимается плата дисплея, крепящаяся на защелках. Эти машинки похожи на изделия Samsung.
  • При разборке Electrolux желательно заменить одноразовый бак на новый.
  • В моделях Indesit ТЭН находится внизу бака.
  • Siemens, Beko, Bosch и Atlant — простейшие стиралки в разборке и сборке. Риски что-либо повредить минимальные.
  • Приборы Saturn требуют особой аккуратности из-за тонких пластиковых стенок.

Мелкие детали стиралок комплектуются с основными запчастями и достать их по отдельности тяжело. Разобрав стиральную машину и обнаружив причину поломки, можно отремонтировать прибор без помощи мастера. Если возникают сомнения в следующих действиях, обратитесь к мастеру.

tehnopomosh.com

Как разобрать стиральную машину?

Все стиральные машины время от времени ломаются и выходят из строя. И если владелец техники хочет разобраться в поломке и починить аппарат своими руками, ему в первую очередь следует узнать, как разбирается стиральная машинка, а также как потом правильно собрать эту технику.

О том, какие инструменты вам могут понадобиться и о самостоятельном ремонте стиральной машины читайте в другой статье.

Процесс разборки

Сначала следует подобрать и сложить рядом с машинкой все инструменты, которые понадобятся для работы.

Отсоединение верхней панели

Она крепится с помощью нескольких винтов, открутить которые поможет крестовая отвертка. Возьмитесь одной рукой за заднюю часть панели и немного ее приподнимите. В это время второй рукой передвигайте панель по направлению назад. Как только вы заметите, что панель больше не прикреплена, ее можно свободно снимать с машинки.

Отсоединение блока управления

Прежде всего, следует снять резервуар, в который насыпаются моющие средства. Это не представляет особых трудностей.

Далее займитесь демонтажем ящика распределителя. Так как в его креплении тоже используются винты, вам опять придется взять в руки крестовидную отвертку.

Одной рукой возьмитесь за правую сторону блока управления, а левой рукой потяните панель на 90 градусов. При таком действии панель отсоединится от правого крепежа.

Далее нужно зафиксировать панель, в чем поможет сервисный крюк. Ваша цель — развернуть панель на 180 градусов и подвесить на боковой стенке стиральной машинки. При этом больший конец крюка поместите в вырез блока управления, а меньший – в стенку машинки.

Снятие сервисной панели

Используя отвертку, выкрутите болты, после чего снимите панель с помощью ломика, который должен быть деревянным либо пластиковым. Надавливайте на машинку очень осторожно, чтобы не повредить сервисную панель.

Затем, растворив дверку, возьмите плоскую отвертку, чтобы снять хомут, который ее фиксирует. Отложите инструмент в сторону, после чего руками снимите манжету, которая установлена по центру.

Извлечение центральной панели

За ее крепление к боковым стенкам аппарата отвечают четыре болта. Открутив эти болты крестовидной отверткой, уберите крепление и извлеките центральную панель одновременно с окном. На этом же этапе вытащите разъем, который выполняет функцию блокировки двери.

Следующая цель – демонтаж шланга, который подходит к распределителю. Возьмите плоскогубцы и ослабьте хомут на шланге, далее вытащите шланг, после чего снимите и сам хомут.

Такие же действия помогут вам снять шланг, подходящий к прессостату — после ослабления хомута отсоедините и извлеките сам шланг, потом хомут и манжету.

Для извлечения манжеты на люке сперва ослабьте винтовые манжеты, которые находятся на баке. Для этой цели подойдет крестовидная отвертка. Далее уже с помощью плоской отвертки открутите хомут манжеты и извлеките его, после чего вам останется лишь отцепить саму манжету и снять ее с барабана.

Снятие задней стенки

С этой целью открутите винты, которые отвечают за ее крепление к корпусу техники. После этого отсоедините от барабана все элементы, которые будут препятствовать его демонтажу (это все шланги, подсоединенные к баку).

Снятие ТЭНа

Осторожно отсоедините от нагревательного элемента провода, открутив их. Эту операцию можно пропустить, если выкрутить гайку и вытащить ТЭН полностью.

Если вы собираетесь снять бак, открутите противовесы и уберите их в сторону. Далее следует отсоединить удерживающие бак амортизаторы с помощью гаечного ключа. Открутите ним болты, которые крепят амортизаторы к корпусу техники, а затем извлеките их. Теперь осталось аккуратно снять бак с пружин и вытащить его вместе с двигателем из машинки.

В. Хатунцев в своем видео наглядно рассказывает о том. как разобрать стиральную машину для замены ТЭНа.

Если есть такая необходимость, далее электродвигатель откручивают от бака. Разбирая бак, вы можете столкнуться с тем, что в некоторых моделях машинок он клееный. Такой бак доведется распилить ножовкой, а во время сборки воспользоваться болтами, гайками и герметиком из силикона.

В качестве наглядного примера посмотрите видео канала «Стирка +», где разбирается стиральная машина марки Занусси.

Как собрать

Процесс сборки стиральной машинки должен выполняться в той же последовательности, в какой вы разбирали аппарат. Сначала выполняют последние операции, постепенно по порядку добираясь до первых действий.

Собирая машинку, важно убедиться, что манжета встала на дверце точно на свое место. Символ треугольника на ней должен совпадать с вертикальной осью машинки – прямо напротив этого символа должна оказаться спускная канавка (это должна быть наиболее нижняя точка манжеты).

Кроме того, при закручивании болтов хомутов на манжете, убедитесь, что их головки расположены на уровне, соответствующем расположению свободного штифта растяжек. Разбирая машинку, вы можете делать фото особенно сложных мест соединений, чтобы воспользоваться такими подсказками при сборке устройства. Это поможет вам не запутаться при работе с проводами и сложными креплениями.

О замене фланцев барабана, подшипников в стиральной машине Whirlpool с верхней загрузкой смотрите в авторском видео В. Хатунцева.

О замене подшипников в стиральных машинах с фронтальной загрузкой Electrolux, Zanussi, AEG смотриет в следующем видео Владимира Хатунцева.

dekormyhome.ru

Как разобрать стиральную машину Indesit, Samsung, LG, Bosh 2Стиралки.ру

Когда происходит серьезная поломка в стиральной машине: будь то износ подшипников или же износ вала крестовины на баке, — то требуется разборка стиральной машины, что, конечно же, дело не простое. Для этого вы можете вызвать мастера либо самостоятельно заняться разборкой своей стиралки.

В данной инструкции вы узнаете, как разобрать стиральную машину Indesit, Samsung, LG, Bosh или аппарат другой марки, ведь они все схожи по конструкции и по принципу действия. В инструкции вы можете увидеть небольшие различия с вашей моделью, но они все довольно незначительны и не влияют на принцип самого процесса разборки. Ну что, давайте приступим к делу!

Для начала нам нужно подготовить весь необходимый инструмент, без которого работать попросту не возможно.

Готовим необходимый инструмент

Для того, чтобы разобрать стиральную машинку нам понадобится следующие инструменты:

  • Отвертка шлицевая и крестовая
  • Плоскогубцы
  • Молоток
  • Набор ключей (рожковых и желательно головок)

Лучше всего будет заготовить этот инструмент заранее, чтобы не бегать потом за ним и не отвлекаться от процесса разборки. Также чтобы, процесс обратной сборки проходил более быстро, вы можете фотографировать или снимать на видео весь процесс разборки.

Схема разборки стиральной машины

Перед тем, как приступить к работе, не мешало бы ознакомиться с общей схемой разборки стиральной машины Samsung, LG, Bosh, Indesit или какая у вас там. Это даст вам общее представление о том, что мы будем делать, и позволит более быстро выполнить всю работу.

Как видите, деталей достаточно много, и чтобы их все снять нам потребуется рассмотреть весь ход процесса разборки стиральной машины по шагам. Давайте этим сейчас и займемся.

Разбираем стиральную машину

Для начала нужно снять верхнюю крышку вашей стиралки.

Снимается она крайне просто и у каждой стиральной машины одинаково. Открутите два самореза на задней стенке агрегата, которые держат крышку. Далее толкните крышку от себя. После того как она сдвинется, ее можно снимать.

Далее лучше всего сразу снять нижнюю панель стиральной машины, она крепится на защелках и очень легко снимается: нужно просто потянуть ее на себя и, если она не поддается, то отогнуть отверткой защелки.
После этого можно снять верхнюю панель управления. Она крепится на нескольких саморезах, которые расположены под лотком для порошка, а также с другой стороны панельки. Поэтому для начала вытащите этот самый лоток, нажав на пластиковую кнопку в нем и уберите в сторону, чтобы он нам не мешал. Далее открутите винты, которые держат панель управления, и потяните ее на себя, она должна отойти от стиральной машины.

Можно оставить висеть панель на проводах или аккуратно положить ее на верхнюю часть стиральной машины, а можно отключить все провода, чтобы они нам не мешались. Для этого лучше всего пометить их маркером или же сфотографировать, чтобы при сборке не перепутать.

Также бывает, в машинках делают специальный сервисный крючок, за который и подвешивается приборная панель во время ремонта.

Будем считать, что верхнюю панель мы сняли. Теперь нам нужно снять переднюю стенку стиральной машины вместе с люком для загрузки белья. Для этого сначала нужно отсоединить манжету, чтобы она не держала панель.
Найдите на манжете место, где соединяется хомут, крепящий ее. Обычно это небольшая пружинка, которую вы можете даже нащупать. Подоткните эту самую пружинку и вытяните хомут, он должен сняться. Теперь манжету можно заправлять внутрь. Для этого руками снимите резинку с передней стенки и заправьте ее внутрь.

Раскрутим саморезы, держащие переднюю панель с дверцей. Они находятся на верху под верхней управляющей панелью и также внизу под нижней панелью, которые мы уже сняли. Обычно саморезов не более 4 штук. Передняя панель держится на небольших специальных крючках и, приподняв ее немного вверх, ее можно с легкостью снять. Но будьте внимательны: замок закрывания лючка соединен проводом и поэтому, чтобы убрать панель, нам придется отсоединить его. К счастью, сделать это довольно легко.

Еще, как вариант, можно открутить замок сразу, до снятия передней стенки, и тогда он останется болтаться на проводе. Но этот вариант нам кажется наименее удобным.
Теперь можно снять заднюю стенку у вашей машинки, для этого вам нужно всего лишь открутить винты на задней стенке, которые ее крепят.

Далее от барабана нужно отсоединить все, что мешает его снять. Для этого отсоединяем шлангu прессостата, далее шланг идущий от порошкоприемника, заливной шланг и сливной патрубок. Одним словом все шланги, которые подсоединяются к баку стиральной машины. Для того, чтобы их отсоединить, вам необходимо будет сначала открутить хомуты отверткой.

Теперь нужно отсоединить провода от ТЭНа. Просто откручиваем их, предварительно сфотографировав, чтобы потом не перепутать. Электронагреватель находится снизу бака с передней или задней стороны. Можно не отсоединять провода от ТЭНа, если вы снимите его целиком, выкрутив гайку и вытащив его. Как это сделать, подробно написано в инструкции по замене ТЭНа.

Отсоедините провода от двигателя, предварительно сделав фото на память.

Также к баку может крепиться вся электрическая разводка стиральной машины с помощью стяжек, поэтому лучше всего открепить ее и убрать в сторону, чтобы она нам не мешала в будущем.
Если мы будем снимать бак, а мы наверняка это будем делать, то нам не мешало бы облегчить его вес. Для этого откручиваем противовесы, которые находятся сверху и снизу бака и убираем их подальше.

В принципе, бак уже готов к тому, чтобы его вытащить, ведь нам осталось только открутить амортизаторы, держащие его, и снять бак с пружин. Давайте это сделаем. Возьмите гаечный ключ, или лучше головку с воротком, и открутите нижние болты, крепящие амортизаторы к корпусу стиральной машины. Вытащите их.

Теперь аккуратно снимайте бак с пружин и вытаскивайте его.

Как вы поняли, бак мы сняли вместе с двигателем, не снимая сам двигатель, поэтому сейчас самое время его открутить. Но для начала снимите ремень, после чего скрутите двигатель и амортизаторы.
Дальше откручиваем сам двигатель и можно приступать к разборке бака стиральной машины. Кстати, двигатель вы можете использовать в качестве наждака. Для этого необходимо подключить мотор по определенной схеме.

Бак разбирается точно также, как при замене подшипников в стиральной машине. Поэтому, если вы собрались разбирать бак и менять подшипники, то читайте отдельную статью по этому вопросу.

Если бак в стиральной машине клееный, то его не получиться разобрать стандартными способами. Для того, чтобы это сделать, его придется распилить с помощью ножовки, а при сборке скрепить обычными болтами и гайками, предварительно промазав силиконовым герметиком. Как это сделать смотрите подробнее в видео ниже.

По идее, мы разобрали стиральную машину по винтикам, и теперь вы можете добраться до любой ее детали и заменить ее, после чего приступать к обратной сборке.

Сборка стиральной машины

Не сложно догадаться, что собирать стиральную машину нужно строго в противоположном порядке ее разборки без каких-либо хитростей. Поэтому достаем фотоаппарат или телефон, на котором находятся фотографии, сделанные вами в ходе разборки агрегата, и возвращаем все детали машинки в исходное состояние.

Также вы можете просто читать эту статью снизу вверх, чтобы собрать стиральную машинку.
Если у вас возникли какие-либо вопросы по поводу разборки или сборки стиральной машинки, задавайте их в комментариях.

Не забывайте посмотреть видео на котором запечатлен весь процесс того, как профессионал разбирает стиральную машинку Indesit с клееным баком.

Post Views: 209

2stiralki.ru

Как разобрать стиральную машину LG? Вам понадобится всего 6 инструментов!

Рейтинг автора

Автор статьи

Мастер с 12-летним стажем. Ремонт стиральных машин и холодильников.

Написано статей

Случаются ситуации, которые требуют немедленного реагирования. Что делать, если в стиралке износились подшипники? Или сломался мотор? Эксплуатировать технику нельзя, а стирать вручную — хлопотно. Поэтому мы расскажем, как разбирается стиральная машина LG. Эти работы под силу выполнить и вам, если нет желания переплачивать за услуги мастера.

Как разобрать машинку-автомат LG: подготовительный этап

Производители стиралок «ЭлДжи» позаботились не только о современном функционале, но и о ремонтопригодности техники. Действительно, разборка прибора возможна с использованием отвертки и пассатижей. Но если вы хотите быстрее справиться с работой, тогда подготовьте:

  • Пассатижи или круглогубцы.
  • Гайковый ключ.
  • Плоскую и крестовую отвертку.
  • Молоток.
  • Шило.
  • Ключ с торцевыми головками.

Устройство стиралки LG почти не отличается от других марок. Более ранние модели выпускались с обычным мотором, расположенным под баком. Сегодня в магазинах встречаются современные модели с прямым приводом. Инверторный двигатель напрямую крепится к баку без использования ремня.

Как разобрать стиральную машинку-автомат (СМА) LG: этапы работ

Любая работа с техникой должна сопровождаться правилами безопасности. Отключите машину от сети. Перекройте впускной вентиль подачи воды. Подготовьте емкость и отключите заливной шланг от корпуса СМА, а сливной от канализации или сифона.

Интересно! Хотите облегчить сборку техники? Тогда фиксируйте процесс демонтажа на видео- или фотокамеру.

Какой схемы нужно придерживаться? Сначала снимем стенки и крышки, затем поработаем с проводкой и отсоединим основные детали и узлы.

Рекомендуем! Слейте остатки воды из бака, чтобы в процессе ремонта она не попала на управляющую плату.

  • Откройте маленькую дверцу под загрузочным люком.
  • Подставьте емкость.
  • Выкрутите сливной фильтр против часовой стрелки.

  • Удалите мусор из фильтра.

Демонтаж стиральной машины: панели. Начинайте с верхней крышки:

  • Выкрутите два винта сзади.
  • Сдвиньте крышку назад.
  • Уберите в сторону.

Разбираем цокольную панель. Сливной фильтр может находиться как за маленькой дверцей, так и за сплошной панелью, зависит от модели. С помощью шлицевой отвертки отожмите защелки и снимите крышку с места.

Как демонтировать сервисный люк. У многих моделей «ЭлДжи» сервисный люк идет размером почти в заднюю стенку. Поэтому достаточно выкрутить крепящие болты, чтобы получить доступ ко всем узлам.

Как снять переднюю крышку. Начинайте с панели управления:

  • Выдвиньте дозатор для порошка.
  • Прижмите защелку в центре и достаньте лоток из корпуса.

  • Выкрутите крепежные винты по периметру.
  • Отстегните защелки и снимите управление.

  • Можно отключить проводку, но если нет необходимости осматривать модуль, тогда оставьте эту часть наверху корпуса СМ.

Передвигайтесь к загрузочной дверце:

  • Отогните уплотнительную манжету.
  • Подденьте отверткой металлический хомут, снимите его.
  • Заправьте резинку внутрь корпуса.

  • Выкрутите два болта устройства блокировки (УБЛ).
  • Запустите руку между корпусом и манжетой.
  • Достаньте УБЛ.
  • Отключите контакты.

Осталось убрать крепежные элементы передней стенки и отставить ее в сторону. С «панцирем» стиралки закончили. Приступаем к основным узлам.

Порядок внутренней разборки. Начинайте снимать противовесы. Они крепятся на болтах к верхней и передней части бака. Теперь вернитесь к верхней части. Отсоедините патрубки порошкоприемника и шланги заборного клапана, которые ведут к нему.

Отключите контакты клапана, а также уберите элементы крепления. Не забудьте демонтировать шланг прессостата, который ведет к баку. Если сверху его ничего не держит, переходите к следующему этапу.

Теперь нужно демонтировать нагреватель:

  • Отключите проводку ТЭНа.
  • Скрутите центральную гайку (не до конца).
  • Шпилькой продавите внутрь болт.
  • Достаньте деталь.

Также уберите фишки от двигателя. Шлейф может крепиться зажимами, которые нужно ослабить.

В нижней части к баку крепится сливной патрубок. Ослабьте его хомут и снимите с места. В последнюю очередь достаньте демпферы, скрутив их крепления, после чего снимите бак с подвесных пружин.

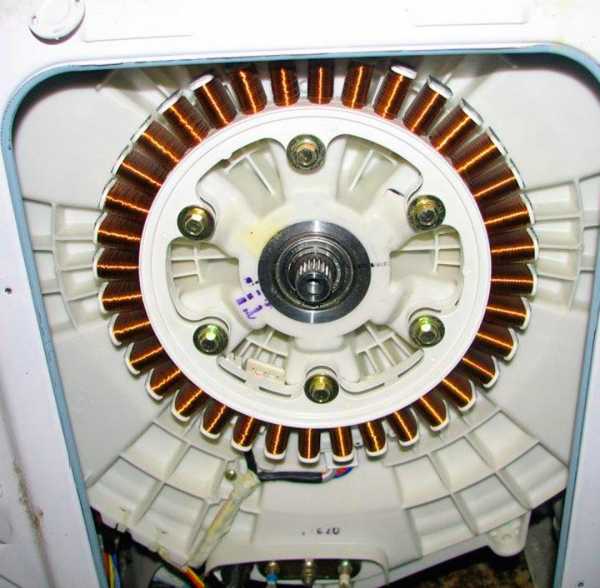

Демонтаж двигателя своими руками. Выполнить процедуру можно в то время, когда бак еще висит на подвесах.

  • Скрутите центральный болт. Чтобы исключить вращение, зафиксируйте мотор в одном положении.

  • Если с первого раза крепление не поддается, смажьте его жидкостью WD-40.
  • Снимите верхнюю крышку.
  • За ней скрывается еще 6 винтов.

  • После их демонтажа приподнимите мотор и уберите.

Разборка стиральной машины LG почти завершилась. Осталось достать барабан.

Как снять барабан. После того, как вы достали бак из корпуса, уложите его на ровную поверхность. Отверткой открутите винты по периметру конструкции.

Уберите верхнюю часть. Вытащить барабан бывает не так просто, его соединение прикипает к втулке. Сбрызните его WD-40, дайте постоять полчаса-час. Слегка постучите молотком по втулке, выбивая барабан.

Теперь осталось изъять подшипник:

  • Подденьте сальник отверткой.
  • На внешний ободок подшипника поставьте болт и постукивайте молотком по кругу.

Визуально оценить сложность работ поможет видео:

Вот так своими руками вы можете провести ремонтные работы. После разборки остается найти узел, который требует восстановления или замены запчастей. Удачи!

270076.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
