Изучаем созвездия с детьми. Подвижная карта звездного неба

Лето - удачное время для первых наблюдений звездного неба с детьми. Ночи хотя и короткие, но теплые. А светлое небо хорошо подходит для того, чтобы научить ребенка находить самые яркие звезды.

Сегодня полно различных мобильных приложений, которые покажут вам направление на любую звезду или планету. На их фоне бумажная карта звездного неба выглядит таинственным раритетом. Однако это простое приспособление позволяет определить, когда и в какой стороне света искать интересующее вас созвездие. С её помощью можно планировать наблюдения и выполнять исследовательские работы. Есть у нее и другие возможности, но о них в следующих статьях.

К сожалению, я не знаю, кто автор этого приспособления. Впервые я увидела его в учебнике астрономии Б.А. Воронцова-Вельяминова.
Пользоваться звездной картой можно научить детей младшего школьного возраста.

Монтаж звездной карты


Все устройство состоит из двух частей: карты и накладного круга. Прорезь в накладном круге делается в зависимости от широты местности.

1. Скачайте карту и накладной круг для своей широты. (Широту местности можно узнать, просто вбив в поисковую строку Яндекса «географические координаты ******»)

Karta.pdf [530,2 Kb] (cкачиваний: 8371)
Nakladnoy-krug-dlya-shiroty-50-gradusov.pdf [213,57 Kb] (cкачиваний: 4496)
Nakladnoy-krug-dlya-shiroty-55-gradusov.pdf [213,57 Kb] (cкачиваний: 4789)
Nakladnoy-krug-dlya-shiroty-60-gradusov.pdf [213,57 Kb] (cкачиваний: 2934)

2. Распечатайте карту и круг. На формате А3 карта и круг получатся намного удобнее, но для начала сойдет и А4. Главное чтобы карта и круг были распечатаны в одном формате.

3. Карту можно не вырезать. Для прочности можно наклеить её на картон, или, ещё лучше, ламинировать. Ламинированная карта прослужит гораздо дольше, с нее не соскальзывает бумажный круг (т.к. электризуется и прилипает), на нее можно наклеивать прозрачные стикеры и делать на них необходимы отметки обычной шариковой ручкой.

4. Накладной круг надо вырезать по контуру, внутри вырезать отверстие (обозначено красной линией). Ламинировать круг не стоит, а вот распечатать на плотной бумаге было бы не плохо. В любом случае со временем можно изготовить новый.

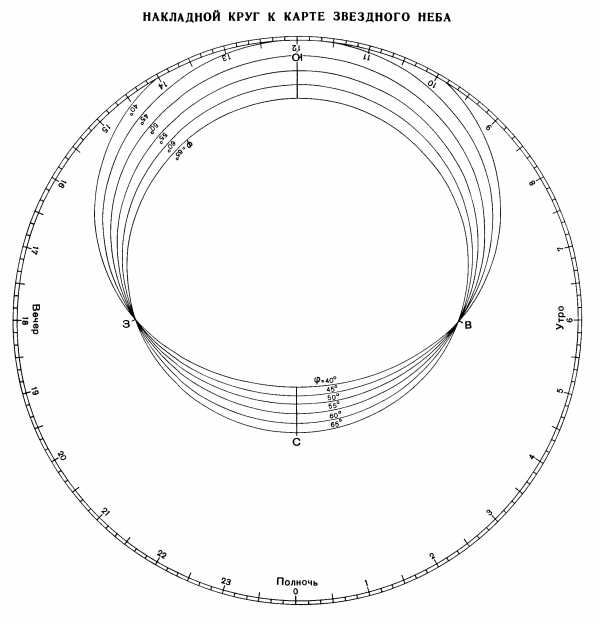

накладной круг к подвижной карте звездного неба

5. С тыльной стороны карты между точками С и Ю надо приклеить нитку. Этой ниткой обозначается небесный меридиан. Наблюдать любое светило удобнее именно тогда, когда оно находится на небесном меридиане.

Установка звездной карты на определенное время


1. Сначала необходимо сделать поправку времени. Из того времени, которое показывают в данный момент часы, надо вычесть 1час 30 минут. (Это среднее значение, вполне пригодное для начальных наблюдений. Вообще поправка вычисляется исходя из долготы места наблюдения и номера часового пояса)

2. Найдите на краю карты месяц и число.

3. На накладном круге найдите время.

4. Совместите дату на карте и время на накладном круге. Следите, чтобы круг располагался посередине карты. В прорези круга будут находиться те созвездия, которые в указанный момент времени видны над горизонтом.

Пример
Определим, какие созвездия будут доступны наблюдению 15 сентября в 21:30.

Делаем поправку времени, из 21 часа 30 минут вычитаем 1 час 30 минут. Получаем 20 часов.

Находим на накладном круге двадцать часов (красная отметка), а на карте 15 сентября (синяя отметка)

Накладываем круг на карту так, чтобы дата и время совпали.

В центре прорези оказались созвездия Лебедь, Орел и Лира. Они лучше всего видны в это время, так как находятся высоко над горизонтом.

На западе можно видеть яркое созвездие Волопас, на северо-востоке самая яркая звезда Капелла (альфа Возничего)

nbrkv.ru

Методические указания для практического занятия по астрономии «Изготовление подвижной карты звёздного неба и работа с ней»

Государственное автономное профессиональное образовательное учреждение
Самарской области
«Поволжский строительно-энергетический колледж им. П. Мачнева»

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ДЛЯ ПРАКТИЧЕСКОГО ЗАНЯТИЯ

по Астрономии

для студентов очной формы обучения ППКРС по профессии

08.01.08 Мастер отделочных строительных работ

Самара
2017

Тема: Изготовление подвижной карты звёздного неба и работа с ней

Цель: изучение карты звёздного неба и приложенного к ней накладного круга, сборка подвижной карты звёздного неба, приобретение навыков работы с ней

Продолжительность: 2 часа.

Инструменты и материалы: файл для печати расходного материала с изображением Карты звездного неба и Накладного круга, картон, ножницы, клей

Краткие теоретические материалы по теме занятия

Условные обозначения на корте звёздного неба:

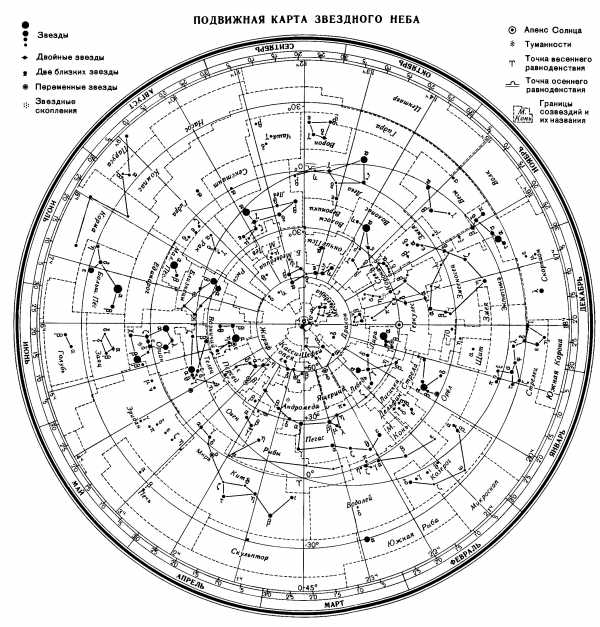

Подвижная карта состоит из двух частей — собственно самой карты звездного неба и специального накладного круга.

На карте звездного неба показаны наиболее яркие звезды. Именно они и формируют привычные нам фигуры созвездий. Размеры черных кружков, которыми изображены звезды, соответствуют их блеску: чем звезда ярче, тем он больше. Также на карте отображены наиболее яркие и заметные звездные скопления (группами тесно расположенных точек) и туманности (штриховкой)

Теперь пару слов о линиях. Пунктирные линии указывают на карте границы созвездий, а непрерывные, в виде концентрических колец и прямых, — сетку экваториальных координат. Напомню, что эта система координат аналогична той, что используется на Земле: то, что мы называем долготой, на небе — прямое восхождение, а то, что у нас широта — там склонение.

В самом центре карты изображен Северный полюс мира. Рядом с ним — Полярная звезда. Расположенные вокруг Северного полюса окружности — круги склонений. Третий из них, если считать от полюса, — небесный экватор. Он делит нашу небесную сферу на два полушария: северное и южное. Стоит заметить, что в используемой в подвижной карте проекции вид созвездий южного звездного неба довольно сильно искажен.

Овал, несколько смещенный относительно центра карты, — эклиптика. Эта линия построена на небесной сфере движением Солнца, перемещающимся по ней в течение года. На эклиптике легко выделить четыре точки. Первые две, на пересечении с небесным экватором — точки весеннего и осеннего равноденствия. Они обозначаются Т и О соответственно. Две другие — точки летнего и зимнего солнцестояния. В самой близкой их них к Северному полюсу мира Солнце бывает 20-22 июня, а в самой далекой — 20-22 декабря..

По краям карты нанесены даты и названия месяцев. Они нам потребуются в дальнейшем для определения вида звездного неба.

По краям накладного круга нанесен часовой лимб (циферблат), а в центре находится система пересекающихся овалов. Эти овалы показывают расположение линии горизонта на различных географических широтах. Буквами С, В, Ю и 3 обозначены стороны горизонта.

Задания для практического занятия

Задание 1: Знакомство с картой звёздного неба

Найдите на карте звездного неба:

  • Созвездия Малой и Большой Медведицы, Кассиопею, Волопаса и Ориона

  • Полярную звезду

  • Небесный экватор

  • Эклиптику

  • Точки осеннего и весеннего равноденствия

  • На шкале дата/месяц найдите 10 ноября

Задание 2: Сборка подвижной карты звёздного неба.

Карту, а также накладной круг наклеить на картон. Затем аккуратно в накладном круге сделать вырез по линии, соответствующей широте, близкой к той, на которой вы проживаете (наша широта 45). Между точками "С" и "Ю" на круге натянуть нить, которая будет изображать небесный меридиан.

Накладной круг разместить на звёздной карте концентрично, так, чтобы он не закрывал на карте лимба с датами, а небесный меридиан (нить) при этом проходил через Северный полюс мира.

Задание 3: Определить, какие звёзды видны над горизонтом на 5 ноября 17 часов 20 минут (перечислить видимые полностью созвездия)

Расположить накладной круг на карте так, чтобы нужная дата на карте совпала с нужным часом на накладном круге. Тогда в вырезе окажутся видимые над горизонтом звёзды в искомый момент.

Задание 4: Определить приблизительно положение Солнца (указать созвездие) 15 марта

Для определения приблизительного положения Солнца соединить линейкой Северный полюс мира с меткой выбранной даты. Точка пересечения нити с эклиптикой укажет положение Солнца.

Задание 5: Определить время восхода Солнца 15 марта

Накладной круг расположить так, чтобы заранее отмеченное Солнце (смотри задание 4) попало на восточную часть линии горизонта. Час восхода Солнца совпадёт с меткой выбранной даты.

Контрольные вопросы:

  1. Чем объяснить то, что последовательность оцифровки кругов склонения возрастает в направлении вращения часовой стрелки, а не навстречу, как это требует счет прямого восхождения на звездной карте неба?

  2. Как определить по подвижной карте звездного неба моменты восхода или захода светил?

  3. Как найти положение Солнца на эклиптике в заданный день года?

  4. В каких точках эклиптика пересекает небесный экватор? В какие даты Солнце находиться в этих точках?

Задания обучающимся для самостоятельной работы по итогам ПЗ

Наблюдать на ночном небе созвездия: Малой и Большой Медведицы, Кассиопею, Волопаса и Ориона

ПРИЛОЖЕНИЕ

infourok.ru

Подвижная карта звездного неба / Гостевая / НеПропаду

Ориентированию на местности посвящено не мало публикаций. Одним из древнейших способов ориентирования является ориентирование по звездам.
Конечно, по Полярной звезде умеет ориентироваться каждый. Однако в облачную погоду могут быть видны лишь небольшие участки звездного неба, ориентирование по звездам в таких условиях потребует более существенных астрономических знаний.
В штурманском деле существует особое понятие «навигационные звезды». Подробнее о них можно прочитать тут:
www.avsim.su/wiki/Навигационные_светила
или здесь:
seaspirit.ru/navigator/navigation/navigacionnye-svetila.html
Что бы научиться отыскивать эти звезды надо тренироваться. Следует иметь в виду, что вид звездного неба над головой меняется в связи с суточным вращением Земли вокруг своей оси – светила восходят в восточной части горизонта, а скрываются в западной. Из-за годичного движения Земли вокруг Солнца вид звездного неба меняется от сезона к сезону. К примеру, созвездия, украшавшие зимнее небо, летом видны не будут.
Для того, чтобы узнать какие созвездия видны в данный день и час служит простое средство – подвижная карта звездного неба.
Это приспособление состоит из двух частей, собственно карты

и накладного круга.

В накладном круге необходимо вырезать отверстие по линии соответствующей широте места наблюдения. Эта линия будет соответствовать линии горизонта на данной географической широте. На приводимой ниже карте эти линии приведены через 5 градусов.


Для использования накладной круг прикладывают к карте так, чтобы интересующее время суток на накладном круге совпало с нужной датой на краю карты. Тогда в отверстии накладного круга будут видны те созвездия, которые будут видны в заданную дату и время на заданной широте.
Приведенная карта взята из Школьного астрономического календаря, на ней отображены только звезды до +3-й звездной величины, а также некоторые менее яркие звезды, которые дополняют узнаваемые рисунки созвездий. Самые тусклые звезды видимые невооруженным глазом имеют +5 звездную величину, Полярная звезда +2, самая яркая звезда – Сириус -1,47. Т. е. чем больше звездная величина, тем более тускло выглядит звезда. К реальным размерам звезд это никакого отношения не имеет.
Более подробно о звездных величинах можно посмотреть тут:
ru.wikipedia.org/wiki/%C7%E2%B8%E7%E4%ED%E0%FF_%E2%E5%EB%E8%F7%E8%ED%E0
или тут:
www.biguniverse.ru/posts/zvezdnaya-velichina/
Для первоначального знакомства со звездным небом этой карты вполне достаточно. К тому же более тусклые звезды 4-й и, тем более, 5-й величины плохо видны в засвеченном множеством огней небе больших городов.
После некоторой тренировки, зная вид звездного неба в данной местности в данное время, можно вполне отождествить то, что видно в разрыве между облаков, с известными созвездиями.
На данном ресурсе уже выкладывали подобную карту:
nepropadu.ru/blog/guestroom/5129.html#comment190049
Но мне она кажется не очень удачной. Во-первых, она англоязычная, а во-вторых, не вполне понятно для какой широты проведена линия горизонта.
Другие варианты подвижной карты можно взять со следующих ресурсов:
infoastro.ru/fajly/programmy/item/podvij-karta.html
www.starlab.ru/showthread.php?t=17812
astroexperiment.ru/sam/planispher.shtml
Спасибо за внимание!

nepropadu.ru

подвижная карта звездного неба | Блог Федора Шарова

Закончил работу и выложил на сайт Карты и атласы Подвижную карту звездного неба в соответствующий раздел.
Подвижная карта неба может быть использована при планировании наблюдений для быстрого взгляда на наблюдающуюся в необходимый нам момент картину неба, также она может быть полезна начинающим для изучения вида неба в различные сезоны года, а также в различное время суток.

Итак, подвижная карта неба позволяет определить вид неба в любой момент времени произвольного дня года в северном полушарии неба на заданной широте. В дополнение к классическому набору подобной карты я увеличил количество звезд вплоть до четвертой величины, с целью прорисовки запоминающихся фигур созвездий. Также на карте отмечены самые яркие галактики, скопления и туманности. Отмечены известные двойные и кратные звезды, а также некоторые переменные. Для более четкого представления об условиях наблюдения я снабдил карту двумя диаграммами продолжительности навигационных и астрономических сумерек.
В комплект карты, собранной в один архивный файл zip-формата, входят: файл самой карты с нанесенными по кругу значениями дат и месяцев года, файл накладного часового круга с информацией и диаграммами — по внешнему его краю нанесены риски со значениями времени суток, а также небольшой текстовый файл руководства. Распечатав карту, рекомендую либо наклеить ее на картон или толстую бумагу для прочности, либо просто заламинировать.
Часовой круг с предварительно вырезанной внутренней окружностью по широте наблюдения, накладывается соосно на саму карту и поворачивается так, чтобы совместить необходимое значение даты и времени наблюдения. В окне часового круга мы будем видеть картину неба на заданный момент. Для наглядности картинку с пояснениями можно посмотреть в соответствующем разделе сайта — Подвижная карта звездного неба.
Скачать комплект карты можно как оттуда, так и из этого поста напрямую.
Даю ссылки:
Подвижная карта звездного неба в JPG-формате (3,8 Мб).
Подвижная карта звездного неба в PDF-формате (большое разрешение) — (11,4 Мб).
Подвижная карта звездного неба в PDF-формате (маленькое разрешение) — (3,7 Мб).

Этот, а также перечисленные ниже материалы, у меня абсолютно бесплатны, но редактирование и изменение их не разрешено. Кроме того, при написании статей, проектов и т.д. убедительная просьба ссылаться на сайт автора.

- Также рекомендую для начинающих мою «Карту звездного неба» — на ней даны все звезды видимые у нас невооруженным глазом (до 6.5 звездной величины). Страничка карты — Карта звездного неба.
- К Карте звездного неба мною подготовлены контурные карты. Скачать их можно с отдельной странички — Контурные карты.
- Для более вдумчивого изучения звездного неба у меня есть «Атлас созвездий». Здесь даны подробные карты всех созвездий (как северного, так и южного неба). В атласе даны все звезды до 8 величины, а для некоторых созвездий и до 10 звездной величины. На картах даны обозначения туманных объектов доступных небольшим любительским приборам, звезд по каталогу Байера и Флемстида. Скачать атлас можно либо с его странички у меня здесь — Атлас созвездий, либо со странички атласа в этом блоге — Атлас созвездий в блоге.
- К Атласу созвездий мною также подготовлены Контурные карты. Скачать их можно как с отдельной странички — Контурные карты для атласа созвездий, так и прямо из блога — Контурные карты.

blog.astronomypage.ru

как сделать подвижную карту звездного неба

ВАЖНО! Для того, что бы сохранить статью в закладки, нажмите: CTRL + D

Задать вопрос ВРАЧУ, и получить БЕСПЛАТНЫЙ ОТВЕТ, Вы можете заполнив на НАШЕМ САЙТЕ специальную форму, по этой ссылке >>>

. из компакт-диска

Наврное, у всех, кто пользуется компьютером, со временем скапливается масса ненужных компакт-дисков и коробок от них. Вот и мне они часто «мозолили глаза», пока я не задумался, как бы их использовать.

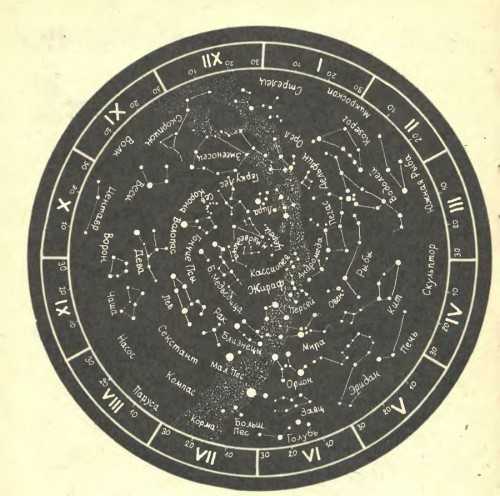

Один из вариантов — сувенирная подвижная двухсторонняя карта звездного неба (планисфера). Для ее изготовления потребуется ненужный компакт-диск и полностью прозрачная коробка для него. Коробка должна быть стандартной, толщиной 10мм с вынимающейся прозрачной пластиной, на которой крепится компакт-диск. Распечатайте приведенные картры полушарий звездного неба, лучше всего это делать на самоклеющихся этикетках для CD. Наклейте их на диск так, чтобы совпали даты на обеих сторонах диска. Карту северного полушария лучше наклеивать на диск с нерабочей стороны — она не имеет кольцевого выступа в центральной части, а в южном полушарии это кольцо будет скрыто накладным кругом. В карте южного полушария нужно вырезать отверстие для крепления диска (на заготовке отверстие не отмечено чтобы можно было использовать и другие конструкции планисферы).

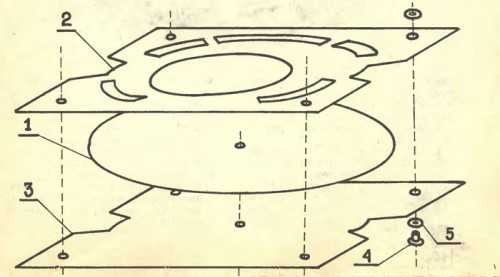

Извлеките из коробки для CD пластину для крепления диска и немного подпилите верхние части лапок, которые удерживают диск — их высота должна быть равна толщине диска. После этого CD, конечно, будет хуже фиксироваться, зато это позволит полностью сохранить карту северного полушария неба.

Накладные круги лучше всего распечатать на самоклеющейся прозрачной пленке, но можно использовать и обычную бумагу. Если печатаете на самоклеющейся пленке, изображения накладных кругов необходимо зеркально отразить — это легко сделать в любом графическом редакторе. Такие круги можно сразу наклеить на внутренние поверхности коробки, предварительно аккуратно проверив, чтобы они оказались соосны с компакт-диском. Направления запад-восток должны быть с одной стороны коробки напротив друг друга. Если круги напечатаны на бумаге, то из них нужно вырезать только центральные части и закрепить их на крышках, используя обрезки в качестве шаблона для правильного размещения. К сожалению, на таких кругах потеряется половина часовой шкалы (её дневная часть), но можно аккуратно процарапать недостающие деления и линии меридианов прямо на крышке коробки.

Для удобства вращения подвижной карты нужно вырезать небольшие проемы в боковых гранях коробки.

(разрешение 600dpi, карты подготовлены в программе StarCalc)

Конечно, эта поделка — скорее изящный сувенир, карта получается мелковата, однако она вполне пригодна для определения условий видимости созвездий и приблизительного времени восхода и захода светил.

Подвижная карта звездного неба

Эта карта вполне традиционна, она просто распечатывается на бумаге и также из бумаги вырезается накладной круг с отверстием, соответствующим широте места наблюдения. Но пользоваться такой картой удобнее. Недостатком такой карты являются только более сильные искажения созвездий южного полушария. Рекомендую наклеить карту на картон и заламинировать. Накладной круг тоже желательно заламинировать, маркером нанесите на пленку меридиан (он изобразится прямой, соединяющие точки севера и юга) и отметьте точку зенита (пересечение меридиана с линией склонений на звездной карте, соответствующей широте места наблюдения). Можно также сделать на меридиане отметки для определения угловой высоты светила над горизонтом (также ориентируясь по линиям склонений). Такая карта станет универсальным инструментом для решения очень многих практических задач! Рассмотрим некоторые из них.

Определение вида звездного неба

для этого нужно совместить дату наблюдений на внешнем лимбе карты с нужным временем на накладном круге. Но! Время на этой шкале указано местное и нам необходимо пересчитать поясное время по формуле

λ — географическая долгота в часовой мере (положительна для в.д.)

Tn-поясное время n-го часового пояса

поправку (n-λ) для Вашего населенного пункта лучше записать где-то на самой карте — она будет нужна постоянно. Например, для Москвы λ=37.5°=2ч 30мин, n=3. Соответственно, поправка для пересчета поясного времени в местное равна 30мин.

Моменты кульминаций, захода и восхода светил

Для определения нужно поворачивать накладной круг, пока нужная звезда не окажется на меридиане (момент кульминации) — линии, соединяющей точки север — юг на накладном круге или не совпадет с краем прорезанного круга (момент восхода или захода). Проверьте соосность накладного круга и карты и считайте время напротив даты наблюдения (не забудьте пересчитать местное время в поясное).

Моменты кульминаций, захода и восхода Солнца

Все делается так же, как и в предыдущем пункте, только нужно предварительно отметить положение Солнца — оно приблизительно (без учета уравнения времени) находится как пересечение эклиптики с линией, проведенной от полюса к текущей дате.

оно равно прямому восхождению светил, пересекающих меридиан на юге. Так как поправка для перехода к звездному времени меняется не очень быстро (4 минуты в сутки), для большинства задач можно использовать всю ночь поправку, определенную для полуночи — эта поправка есть координата (прямое восхождение), приходящаяся напротив даты наблюдения.

Прекрасный компьютерный планетарий StarCalc Александра Завалишина, напоминающий подвижную карту звездного неба. Отличается быстрой работой и нетребовательностью к ресурсам. Очень прост и удобен в использовании, поддерживает русский язык, не требует установки. Данный вариант включает в себя большинство плагинов, в том числе звездный каталог Tycho.

Объем файла 25Mb.

На сайте программы доступны все плагины и каталоги, есть инструкции по их подключению и обновлению данных.

Поиграем?
Заправка космолета

Андрей Олешко, 2009-2016г.
При использовании материалов ссылка на сайт обязательна.

Источник: http://astroexperiment.ru/sam/planispher.shtml

Лето — удачное время для первых наблюдений звездного неба с детьми. Ночи хотя и короткие, но теплые. А светлое небо хорошо подходит для того, чтобы научить ребенка находить самые яркие звезды.

Сегодня полно различных мобильных приложений, которые покажут вам направление на любую звезду или планету. На их фоне бумажная карта звездного неба выглядит таинственным раритетом. Однако это простое приспособление позволяет определить, когда и в какой стороне света искать интересующее вас созвездие. С её помощью можно планировать наблюдения и выполнять исследовательские работы. Есть у нее и другие возможности, но о них в следующих статьях.

К сожалению, я не знаю, кто автор этого приспособления. Впервые я увидела его в учебнике астрономии Б.А. Воронцова-Вельяминова.
Пользоваться звездной картой можно научить детей младшего школьного возраста.

Монтаж звездной карты

Все устройство состоит из двух частей: карты и накладного круга. Прорезь в накладном круге делается в зависимости от широты местности.

1. Скачайте карту и накладной круг для своей широты. (Широту местности можно узнать, просто вбив в поисковую строку Яндекса «географические координаты ******»)

2. Распечатайте карту и круг. На формате А3 карта и круг получатся намного удобнее, но для начала сойдет и А4. Главное чтобы карта и круг были распечатаны в одном формате.

3. Карту можно не вырезать. Для прочности можно наклеить её на картон, или, ещё лучше, ламинировать. Ламинированная карта прослужит гораздо дольше, с нее не соскальзывает бумажный круг (т.к. электризуется и прилипает), на нее можно наклеивать прозрачные стикеры и делать на них необходимы отметки обычной шариковой ручкой.

4. Накладной круг надо вырезать по контуру, внутри вырезать отверстие (обозначено красной линией). Ламинировать круг не стоит, а вот распечатать на плотной бумаге было бы не плохо. В любом случае со временем можно изготовить новый.

5. С тыльной стороны карты между точками С и Ю надо приклеить нитку. Этой ниткой обозначается небесный меридиан. Наблюдать любое светило удобнее именно тогда, когда оно находится на небесном меридиане.

Установка звездной карты на определенное время

1. Сначала необходимо сделать поправку времени. Из того времени, которое показывают в данный момент часы, надо вычесть 1час 30 минут. (Это среднее значение, вполне пригодное для начальных наблюдений. Вообще поправка вычисляется исходя из долготы места наблюдения и номера часового пояса)

2. Найдите на краю карты месяц и число.

3. На накладном круге найдите время.

4. Совместите дату на карте и время на накладном круге. Следите, чтобы круг располагался посередине карты. В прорези круга будут находиться те созвездия, которые в указанный момент времени видны над горизонтом.

Пример
Определим, какие созвездия будут доступны наблюдению 15 сентября в 21:30.

Делаем поправку времени, из 21 часа 30 минут вычитаем 1 час 30 минут. Получаем 20 часов.

Находим на накладном круге двадцать часов (красная отметка), а на карте 15 сентября (синяя отметка)

Накладываем круг на карту так, чтобы дата и время совпали.

В центре прорези оказались созвездия Лебедь, Орел и Лира. Они лучше всего видны в это время, так как находятся высоко над горизонтом.

На западе можно видеть яркое созвездие Волопас, на северо-востоке самая яркая звезда Капелла (альфа Возничего)

Карты и пазлы звездного неба, детские телескопы, обучающие наборы в on-line магазине 4GLAZA.RU

Загляните и скачайте бесплатные программы для пк у нас фильмы смотреть онлайн на кинопортале или скачать шаблон для dle на лучшем портале

Источник: http://nbrkv.ru/podvizhnaya-karta-zvezdnogo-neba.html

Ориентированию на местности посвящено не мало публикаций. Одним из древнейших способов ориентирования является ориентирование по звездам.
Конечно, по Полярной звезде умеет ориентироваться каждый. Однако в облачную погоду могут быть видны лишь небольшие участки звездного неба, ориентирование по звездам в таких условиях потребует более существенных астрономических знаний.
В штурманском деле существует особое понятие «навигационные звезды». Подробнее о них можно прочитать тут:
www.avsim.su/wiki/Навигационные_светила
или здесь:
seaspirit.ru/navigator/navigation/navigacionnye-svetila.html
Что бы научиться отыскивать эти звезды надо тренироваться. Следует иметь в виду, что вид звездного неба над головой меняется в связи с суточным вращением Земли вокруг своей оси – светила восходят в восточной части горизонта, а скрываются в западной. Из-за годичного движения Земли вокруг Солнца вид звездного неба меняется от сезона к сезону. К примеру, созвездия, украшавшие зимнее небо, летом видны не будут.
Для того, чтобы узнать какие созвездия видны в данный день и час служит простое средство – подвижная карта звездного неба.
Это приспособление состоит из двух частей, собственно карты

и накладного круга.

В накладном круге необходимо вырезать отверстие по линии соответствующей широте места наблюдения. Эта линия будет соответствовать линии горизонта на данной географической широте. На приводимой ниже карте эти линии приведены через 5 градусов.

Источник: http://nepropadu.ru/blog/guestroom/10807.html

Подвижная карта звездного неба (ПКЗН) служит отличным пособием для общей ориентировки по небу и решения ряда практических задач, в частности, для определения расположения созвездий относительно истинного горизонта в любой момент суток произвольного дня года.

ПКЗН состоит из двух элементов – звездной карты-подложки и накладного круга.

На карте показаны звезды до четвертой звездной величины, хорошо заметные невооруженным глазом. Отмечены также очертания самых заметных созвездий. Звезды изображены кружками разных размеров: чем ярче звезда, тем больше размер кружка. Яркие звезды в созвездиях обозначены буквами греческого алфавита. Двойные, близкие, переменные звезды и звездные скопления обозначены традиционными специальными значками, туманности – штриховкой. Млечный Путь изображен голубоватой полосой.

На карту нанесена сетка небесных экваториальных координат.

Карта составлена в проекции на плоскость небесного экватора, в которой небесные параллели изображаются концентрическими окружностями, а круги склонения – радиальными лучами, выходящими из северного полюса мира, расположенного в центре карты. Рядом с ним находится Полярная звезда ( Малой Медведицы). Круги склонения проведены через 15º ( ) и оцифрованы в часах по краю карты-подложки. Небесный экватор и три небесных параллели с интервалами в 30º оцифрованы в точках их пересечения с начальным кругом склонения ( ) и с диаметрально противоположным ему кругом склонения ( ). Оцифровка кругов склонения и небесных параллелей позволяет грубо оценивать значения экваториальных координат небесных светил.

Эллипс красного цвета, пересекающийся с небесным экватором в двух диаметрально противоположных точках, изображает эклиптику. Точки пересечения небесного экватора с эклиптикой, называемые точками равноденствий, обозначаются знаками ¡ (точка весеннего равноденствия: , ) и d (точка осеннего равноденствия: , ).

Область карты, заключенная внутри небесного экватора, представляет северную небесную полусферу; остальная часть карты изображает пояс южной небесной полусферы, заключенный между небесным экватором и небесной параллелью со склонением . Небесные параллели южной небесной сферы изображаются на карте окружностями большего радиуса, нежели небесный экватор. Поэтому изображения созвездий южной полусферы растянуты, и их вид несколько отличается от привычного вида тех же созвездий на небе.

По наружному обрезу карты-подложки, называемому лимбом дат, нанесены календарные числа и названия месяцев года.

Накладной круг позволяет установить вид звездного неба для любого времени суток произвольного дня года. Для этой цели внешний обрез круга, называемый часовым лимбом, разделен на 24 часа, по числу часов в сутках. Штрихи на часовом лимбе нанесены через каждые 10 минут. Часовой лимб оцифрован в системе местного среднего солнечного времени, и это необходимо помнить при пользовании ПКЗН.

На накладном круге нанесен эллипс, форма которого определяется географической широтой места наблюдения. Внутри эллипса накладной круг прозрачен, а за его пределами – окрашен голубым цветом. Этот эллипс изображает математический горизонт. Напомним, что математический горизонт составляет угол ( ) с небесным экватором, поэтому в проекции на экватор он действительно образует эллипс. На математическом горизонте нанесена оцифровка, это – азимуты. Напомним, что точка истинного горизонта с азимутом является точкой юга . Точке севера на горизонте соответствует азимут , азимут точки запада . Точка востока имеет азимут .

Область внутри математического горизонта (эллипса на накладном круге) отображает видимый участок неба. То, что находится за пределами этого эллипса (математического горизонта) является невидимой в данный момент на данной широте областью неба.

Прямая линия, пересекающая весь накладной круг и проходящая через центр карты (северный полюс мира ), а также через точки севера и юга на горизонте, является небесным меридианом. В пределах горизонта он разделен на части по .

Точка на небесном меридиане, удаленная от точки юга на , является зенитом . Через него на накладном круге проходит некая дуга (часть эллипса), проходящая также через точки запада и востока на горизонте. Это – первый вертикал. Он также разделен на участки по .

Подвижная карта звездного неба позволяет приближенно решать ряд задач практической астрономии.

Сформулируем основные правила пользования подвижной картой звездного неба (ПКЗН).

1. Чтобы установить ПКЗН на момент наблюдения, надо, вращая накладной круг, совместить дату наблюдения, отложенную на краю карты-подложки, с местным средним солнечным временем момента наблюдения, отмеченным на краю накладного круга. Напомним, что время на наших часах – это декретное время (зимой) и летнее время (летом). Местное среднее солнечное время в пункте с географической долготой , находящемся в часовом поясе с номером , можно рассчитать по формулам

Источник: http://helpiks.org/5-45335.html

Как пользоваться подвижной картой звёздного неба

При помощи подвижной карты звёздного неба ты можешь:

Определить вид звёздного неба на любую дату и время.

Научиться находить на небе яркие созвездия.

Определить приблизительные моменты восхода, захода и верхней кульминации звезд и созвездий, а также многое другое.

Условные обозначения:

На звёздную карту нанесены звезды (до 3-й звездной величины) северной небесной полусферы и часть звёзд южной небесной полусферы (до склонения δ= -45˚).

В центре карты – Северный полюс мира, рядом с ним – Полярная звезда. Концентрические окружности на карте – небесные параллели, а третья от центра параллель – небесный экватор. От Северного полюса мира расходятся радиусы, изображающие круги склонения, у основания которых метки прямого восхождения, выраженные в часах.

Эклиптика — видимый годовой путь Солнца по зодиакальным созвездиям — изображена овалом, пересекающим небесный экватор в двух точках — весеннего и осеннего равноденствий.

К карте приложен накладной круг, в котором вырежи отверстие по тому овалу, который обозначен наиболее близким числом к широте места наблюдения. Внутренняя граница выреза будет изображать линию горизонта. Между точками «С» и «Ю» на круге натяни нить, которая будет изображать небесный меридиан. И карту, и накладной круг предварительно наклей на картон или плотную бумагу.

Накладной круг размещай на звёздной карте концентрично, так, чтобы он не закрывал на карте лимба с датами, а небесный меридиан (нить) при этом проходил через Северный полюс мира.

Чтобы узнать, какие звёзды видны над горизонтом на определённую дату и время, расположи накладной круг на карте так, чтобы нужная дата на карте совпала с нужным часом на накладном круге. Тогда в вырезе окажутся видимые над горизонтом звёзды в искомый момент .

Для определения приблизительного положения Солнца соедини нитью (или линейкой) Северный полюс мира с меткой выбранной даты. Точка пересечения нити с эклиптикой укажет положение Солнца.

Ты можешь решать и обратную задачу. По указанному положению светила определить дату и время. Например, определить время восхода Солнца для выбранной даты. Для этого накладной круг расположи так, чтобы заранее отмеченное Солнце попало на восточную часть линии горизонта. Час восхода Солнца совпадёт с меткой выбранной даты. Аналогично определяют моменты восхода или захода других звёзд.

Если накладной круг повернуть так, чтобы интересующая звезда оказалась на небесном меридиане, то совпадающие метки времени и дат дадут моменты верхней (а для некоторых звёзд и нижней) кульминации в разные дни года.

Для определения приближённого положения планет нужно знать только их прямое восхождение (из астрономического календаря), т.к. эти светила не отходят далеко от эклиптики.

Источник: http://distant.msu.ru/mod/page/view.php?id=13041

kaketodelaetsya.ru

Подвижная карта звездного неба « Учи физику!

Всем, кто интересуется астрономией, может пригодиться подвижная карта звездного неба. На карте, которую мы предлагаем вам сделать, обозначены созвездия, характерные для северной и экваториальной части небосвода. Их можно наблюдать в течение года в северном полушарии нашей планеты. Эта карта поможет вам узнать, какие созвездия находятся в интересующий нас момент на небосводе, и определить время появления звезд, которые в данный момент НР видны. Благодаря этой карте можно узнать момент восхода захода отдельных звезд. Главная составляющая часть карты — это диск 1 с обозначенными созвездиями, Млечным путем и календарем по обрезу.


Сделай диск, наклеив карту неба, напечатанную в этом номере, на плотный картон, твердую пластмассу либо фанеру. Еще лучше — если ты сумеешь тщательно перевести рисунок на плотную бумагу или картон, тогда тебе не надо будет портить журнал и вырывать из него страницу. К карте прилагается накладка 2, в которой вырезаны сегменты колец (сквозь них виден календарь на диске) и овальное отверстие; через него виден фрагмент звездного неба, наблюдаемого в интересующий момент времени. Размер и положение овального выреза зависит от географической широты: на которой ведется наблюдение (действительное или только воображаемое). Сплошная линия на накладке 2 соответствует 65° широты, а пунктирная — широтам 55° и 45°.

Контур овального выреза в накладке — это горизонт и его основные точки: юг, запад, север и восток Центр овала соответствует зениту. Полюс неба с полярной звездой находится в центре диска 1 на оси ее вращения под накладкой. На обрезах кольцевых прорезей в накладной части обозначены часы суток. Накладку 2 как и диск 1, наклей на плотный картон, фанеру и т.д. Теперь из того же материала сделай подкладку 3, контуры которой соот нетствуют накладке 2. Соедини детали 1, 2 и 3 трубчатыми заклепками 4 или винтами с подкладками 5, гайнами, булавками, кнопками и т.д., чтобы диск 1 свободно вращался между деталями 2 и 3, соосно кольцевым прорезям в накладке.

Теперь расскажем, как пользоваться картой.
1. Определение вида звездного неба в интересующий момент суток определенного дня года. Поверни диск 1 так, чтобы соответствующая дата на его обрезе совпала со штриком интересующего тебя часа, обозначенного на краю накладки 2. В овальном вырезе появится кусок рвездного неба. Карту надо повернуть к себе с соответствии с направлением, в котором ведется наблюдение звездного ноба. Так, например, если ты смотришь на север, то поверни карту с надписью «Север» к себе.
2. Определение моментов, в которые интересующее тебя созвездие восходит или заходит в данной местности.

Расположи диск так, чтобы интересующее созвездие находилось поблизости восточного (или соответственно западного) края овала. На календаре чиска и обрезе накладки ты прочтешь момент времени, в который в отдельные дни года это созвездие посходит или заходит в данных географических широтах.

ВНИМАНИЕ! На накладке обозначены часы по местному времени. Надо помнить, что только в пунктах, лежащих каждые 15° географической широты (то есть 0°, 15°, 30°).

Журнал “Горизонты техники для детей” №12-81г.

uchifiziku.ru

Создание карты звездного неба

В День города в Московском Планетарии пройдут мастер-классы по созданию карты звездного неба столицы, а вечером – наблюдения в телескопы

В ближайшие выходные Москва отпразднует 869-й день рождения. В честь Дня города Московский Планетарий приготовил специальную программу для своих гостей: днем здесь пройдут тематические экскурсии и мастер-классы по созданию звездной карты столичного неба, а вечером в субботу на астрономической площадке выставят телескопы, чтобы наблюдать за звездами.

В субботу и воскресенье все посетители музея Урании смогут стать участниками авторских экскурсий «Московский Планетарий в истории столицы». Экскурсоводы расскажут, как строился Планетарий,  как проходила его реконструкция, какую роль играл Звездный дом в жизни города, какие знаменитые личности его посещали. Экскурсия по музею Урании проводится по билетам в Большой Звездный зал за 1 час до начала сеанса. Посмотреть расписание и купить билеты можно на сайте Московского планетария.

Посетителей интерактивного музея «Лунариум» приглашают принять участие в бесплатных мастер-классах по созданию подвижной карты звездного неба Москвы. С помощью ведущего гости сделают своими руками карту, на которой видны созвездия наших широт, и унесут ее с собой на память. Мастер-классы будут проводиться в субботу и воскресенье в 12-00, 14-00, 16-00 бесплатно для посетителей музея «Лунариум». Билеты можно купить в кассах или на сайте.

В субботу в Парке неба пройдет специальная программа вечерних астрономических наблюдений «Звездное небо Москвы». Гости смогут наблюдать в телескоп интересные объекты неба, познакомиться со старинными приборами познания Космоса, посетить Большую обсерваторию, а, при хорошем обзоре, увидеть праздничный городской салют. Наблюдения начнутся в 21-00 и продлятся до 23-00. Билеты можно будет купить в кассах Планетария перед началом программы.

Московский Планетарий

Ул. Садовая-Кудринская, д.5, стр.1

www.planetarium-moscow.ru

[Фото: inigocia / 123RF Фото со стока]

scientificrussia.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
