Как собрать кухонный стол инструкция

Многие начинающие мастера задаются вопросом, как собрать кухонный стол без инструкции, затратив на все работы минимальное количество времени. Самый простой и быстрый вариант – использовать готовую столешницу и ножки. Такая конструкция при правильном монтаже может прослужить достаточно долго. Существуют и другие варианты кухонных столов: полностью деревянные, угловые, откидные. Все они собираются примерно по одному и тому же принципу.

Похожие статьи:

Необходимый инструмент и материалы

Чаще всего при сборке кухонного стола используются мебельный щит и ЛДСП (ламинированная древесностружечная плита). Главным достоинством первого варианта является простота в работе. В продаже встречается щит из сосны, который легко сверлится и шлифуется. Для работы с ним не потребуется мастерская – собрать стол можно будет прямо дома. У мебели из щита есть и недостатки. Ее приходится шлифовать до ровной поверхности и дополнительно обрабатывать защитными покрытиями – пропиткой и лаком.

Особое внимание стоит обратить на толщину столешницы. Чем больше будет этот параметр, тем прочнее получится мебель. Тонкая столешница без дополнительного усиления может прогнуться под тяжестью предметов. Для стола не рекомендуется покупать мебельный щит, толщина которого менее 3 см.

ЛДСП является более сложным в работе материалом: во время распила могут образовываться сколы, а на все открытые срезы нужно будет приклеить кромку. Начинающим мастерам проще купить готовую столешницу из ЛДСП нужного размера или заказать распил и проклейку кромки при покупке материала в строительном магазине. У ЛДСП есть и достоинства. К ним относится широкая гамма цветов и разнообразие фактур.

Для создания кухонного стола потребуется мебельная фурнитура – крепления и готовые опоры. Иногда дополнительно используется брус. С его помощью предотвращают прогиб мебели, сделанной из щита. Для этого из бруса делают прямоугольную рамку. Данная конструкция называется подстольем. Ее задача – распределить напряжение, которое больше всего действует на углы мебели. Затем на раму кладется столешница. Брус также используют в качестве ножек для стола.

Из инструментов могут понадобиться дрель, шуруповерт или отвертка. Ножки часто крепятся к верху стола с помощью саморезов. Иногда в качестве крепления используют металлические уголки.

Подготовка к сборке

Инструкция по сборке стола для кухни проста. Первый этап – подготовительный. Он начинается с определения размеров. Для начала нужно решить, на какое количество человек будет рассчитан стол. Одно посадочное место составляет около 60 см. Таким образом, длина стола на 4 человек будет около 1,2 м. Ширина зависит от площади кухни. Для небольших помещений она может составлять 75-80 см.

У профессиональных сборщиков схема сборки кухонной мебели, включая столы, будет зависеть от типа конструкции. Проще и быстрее работать с готовыми мебельными опорами. В этом случае вся работа будет состоять из проставления меток под крепеж и монтажа. Лучше всего использовать регулируемые ножки. Такие опоры можно выставить на нужную высоту после выравнивания столешницы по уровню. Подобные ножки подходят тем, у кого неровный пол. Кроме того, вы можете сделать стол на двух подпорках. Они продаются в магазинах мебельной фурнитуры.

Этапы сборки

Рассмотрим, как собрать кухонный стол с хромированными ножками. Этот вариант прост и применим к любой столешнице. Для начала проставим метки для последующего прикручивания ножек. Прислоним крепление к столешнице и отметим карандашом точки под саморезы. После этого нужно прикрутить крепление. Для этого понадобится шуруповерт или отвертка. Затем в место крепления нужно вмонтировать ножку. Она легко вкручивается в специальное отверстие по центру. Аналогичные действия нужно проделать с остальными опорами.

Более сложный вопрос – как прикрутить ножки к кухонному столу из дерева. Подобная конструкция собирается гораздо сложнее, т. к. нужно продумать типы соединений.

Классический деревянный стол укрепляется с помощью специального подстолья, которое представляет собой раму из бруса. Минимальная высота каждой планки -12 см, а толщина – 3 см.

Если ножки делают из бруса, то их сечение не должно быть менее 6х6 см. Традиционно вся конструкция собирается на соединение шип-паз. Затем для скрепления планок и ножек используют металлический уголок. После этого переходят к установке столешницы. Ее можно соединить с подстольем с помощью шурупов.

Особенности сборки угловой конструкции

Угловой стол подойдет для небольшой кухни. Такая модель позволяет сэкономить пространство и достаточно необычно выглядит. Для конструирования углового столика потребуется столешница и 2 или 3 ножки.

Как собрать угловой кухонный стол (инструкция и пошаговое руководство):

  1. Обозначьте на мебельном щите длину и ширину будущей столешницы (оба параметра отмеряются из угла). Соедините две получившиеся точки прямой линией или дугой. Срез стола можно сделать и криволинейным.

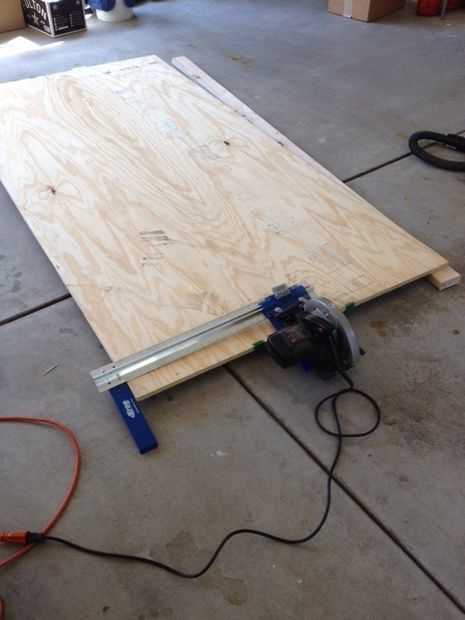

  2. Выпилите получившуюся фигуру с помощью лобзика. Все кромки отшлифуйте наждачной бумагой.
  3. Приложите ножку к столешнице и отметьте места крепления.
  4. Прикрутите ножки к верхней части стола с помощью саморезов.
  5. Если у углового стола только 2 ножки, то для большей устойчивости его можно дополнительно прикрепить к стене.

Еще один вариант сэкономить пространство – сделать откидной столик, который будет продолжением угловой кухни. Подобная конструкция многофункциональна и проста в исполнении. Стол можно использовать в качестве дополнительной рабочей поверхности или принимать за ним пищу.

Как собрать откидной стол для угловой кухни:

  • Подготовьте столешницу. Из мебельного щита небольшой толщины с помощью лобзика выпилите полукруг нужного размера.
  • Пройдитесь по срезам мелкозернистой наждачкой.
  • Выпилите прямоугольник с шириной 12 см и длиной, равной длине столешницы. Отшлифуйте кромки наждачной бумагой.
  • Выпилите будущую опору – 2 прямоугольника шириной 20 см и длиной, которая немного меньше длины верха. Одну деталь распилите по диагонали на 2 треугольника. Все кромки отшлифуйте наждачкой.
  • Соедините столешницу и первую деталь. Для этого в верхних углах накладываются петли, которые затем прикручиваются саморезами.
  • Расположите один треугольник посередине прямоугольника. Соедините детали с помощью длинной крепежной петли. Треугольник должен быть подвижным и легко убираться в сторону.
  • Прикрепите опору к стене на нужной высоте. Положите столешницу на опору и соедините их вверху по центру с помощью саморезов.

Есть еще более простая конструкция откидного столика – на складывающихся кронштейнах. Монтаж в этом случае осуществляется по принципу навесной полки. Вам потребуется два кронштейна. Для начала на стене отмечают высоту будущего стола. Затем на этом уровне с помощью саморезов крепятся кронштейны. Сверху на них кладется столешница. Ее прикрепляют саморезами к кронштейнам с внутренней стороны. Благодаря складывающемуся креплению такой столик откидывается вертикально.

Что вы делайте со старой мебелью?Poll Options are limited because JavaScript is disabled in your browser.
  • Увозим на дачу, в деревню, в гараж 37%, 250 голосов

    250 голосов 37%

    250 голосов - 37% из всех голосов

  • Ремонтируем, обновляем 23%, 156 голосов

    156 голосов 23%

    156 голосов - 23% из всех голосов

  • Выкидываем 20%, 132 голоса

    132 голоса 20%

    132 голоса - 20% из всех голосов

  • Отдаём, дарим 12%, 84 голоса

    84 голоса 12%

    84 голоса - 12% из всех голосов

  • Продаём 8%, 54 голоса

    54 голоса 8%

    54 голоса - 8% из всех голосов

Всего голосов: 676

05.04.2018

×

Вы или с вашего IP уже голосовали.

Видео по сборке кухонных столов

vseme.ru

Собираем нижний кухонный модуль с выдвижными ящиками – Сделаем мебель сами

Здравствуйте уважаемые гости блога об изготовлении корпусной мебели.

Кроме статей, которые помогают разобраться в конструировании мебели, или в каких-то нюансах ее сборки и установки, я иногда выкладываю статьи, в которых показан обычный процесс сборки так, как она есть.

Я думаю, это имеет смысл, так как многие люди, которые никогда с изготовлением мебели не сталкивались, думают, что это все очень сложно, и требует определенного уровня (красивый цех с дорогим оборудованием, фирменный инструмент и так далее).

Но, когда они видят в подобных статьях, что мебель можно делать в старом гараже, обычным, «затасканным» инструментом – то начинают понимать, что это не так все сложно и недоступно, как кажется с первого взгляда.

И если некоторые из них, благодаря информации на этом блоге сделают свою первую мебель – значит все труды по созданию и поддержке данного блога не напрасны!

А это – самое главное.

Итак, сегодня мы с вами просто рассмотрим сборку нижнего кухонного модуля с выдвижными ящиками.

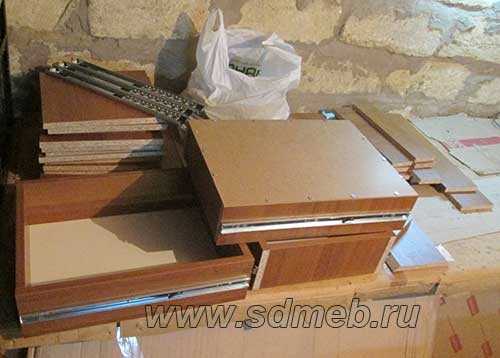

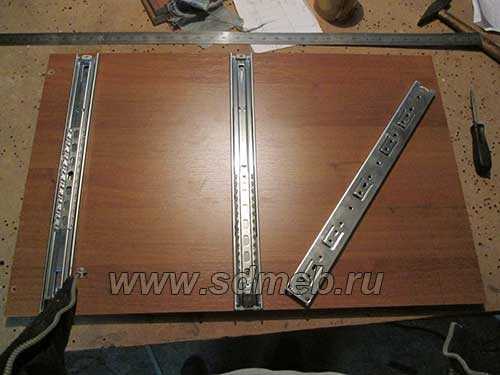

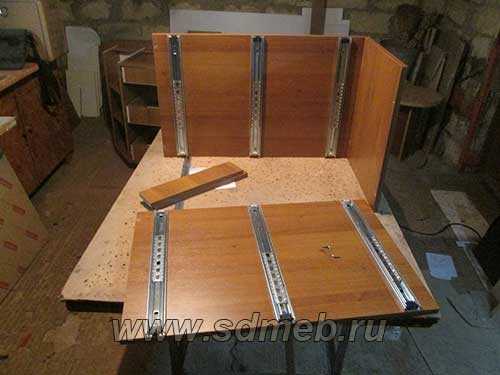

Выбрав все детали этого короба из общего раскроя, первое, что нужно сделать – это их разметить и засверлить под сборку, а так же, разметить и установить на бока будущего короба направляющие для выдвижных ящиков.

Собрав короб, нужно обязательно проверить его диагонали на их соответствие, и набить заднюю стенку.

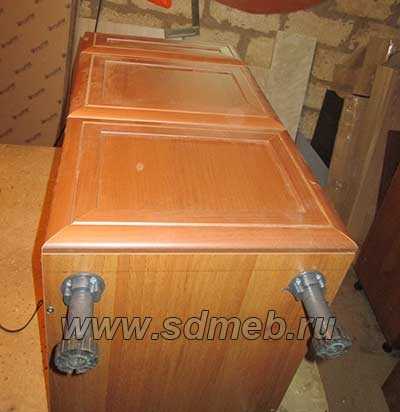

После этого, закрепляем на нижний горизонт регулируемые пластиковые опоры.

Не забываем, что опоры, находящиеся по переднему краю короба крепятся не просто так, а на определенном расстоянии (с учетом последующего крепления к ним фальшпанели). Кстати, эти опоры должны быть закреплены на этом расстоянии на всех нижних коробах кухонного гарнитура.

Когда сам короб собран – начинаем собирать выдвижные ящики.

Так же, как и короб, каждый ящик внимательно обмеряем на предмет соответствия его диагоналей. Они должны быть все равны.

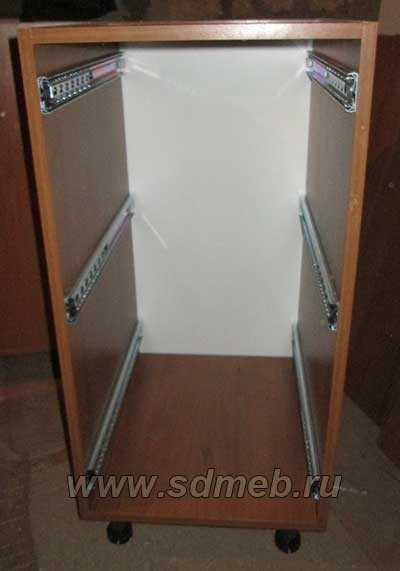

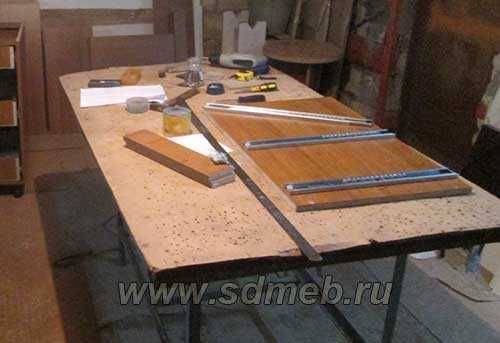

Когда ящики собраны – крепим на них полозья направляющих.

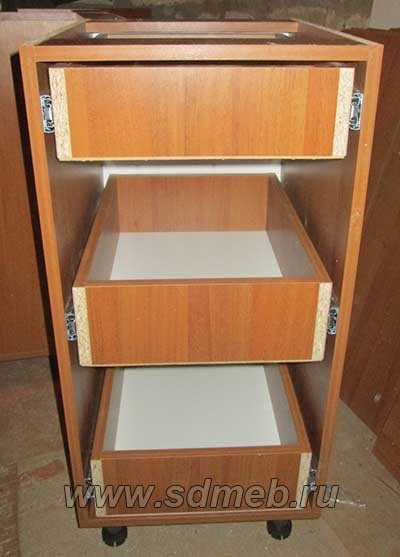

Вставляем ящики в короб – и все. Остается только навесить фасады, и короб готов к установке.

Хочу отметить, что сборка подобных коробов весьма трудоемка и занимает довольно много времени, по этому, при проектировке кухни, когда на эскизе кухни с легкостью рисуются модули с выдвижными ящиками, не забывайте, что их нужно будет еще и собирать.

А на этом я заканчиваю, до встречи.

www.sdmeb.ru

Как собрать кухонный гарнитур своими руками: подробная инструкция

Кухонная мебель с цеха или фабрики приходит в разобранном состоянии. Можно доверить сборку специалистам, но сделать лучше хозяина мало кто способен. Только те, которые работают «как для себя», а такие встречаются крайне редко. Потому собрать кухонный гарнитур многие предпочитают самостоятельно. Это займет приличное количество времени, но качество будет на высоте.

Инструменты

Содержание статьи

Перед тем как собрать кухонный гарнитур, надо собрать инструмент для работы. Требуются простые инструменты, но они значительно ускоряют и упрощают работу.

  • Шуруповерт или набор отверток.
  • Дрель со сверлами разного диаметра.
  • Если стены бетонные или кирпичные нужен перфоратор — сверлить отверстия под крепеж верхних шкафов.
  • Может потребоваться ножовка или электролобзик.
  • Шестигранный ключ — под крепеж (может идти в наборе).
  • Молоток, линейка, угольник, пузырьковый уровень.

    Сборка кухни своими руками может занять день или даже больше

Неплохо иметь построитель плоскостей или лазерный уровень. С ним выставление шкафов в одной плоскости намного проще.

Сборка шкафчиков кухонного гарнитура

Кухонный гарнитур в разобранном состоянии представляет собой набор дощечек разного размера, некоторое количество фурнитуры и набор крепежа. Из всего этого надо собрать шкафы. Обычно есть навесные и напольные. Как собрать кухонный гарнитур, в каком порядке — выбор за вами. Некоторым мастерам удобнее собирать их парами — верхний, потом нижний и так устанавливать. Но есть и два других способа: сначала собрать все верхние, навесить их на стену, потом — все нижние. Делают и наоборот — собирают и устанавливают нижние, затем — верхние. В общем, любой способ правильный, делайте как вам удобно.

Правильная установка конфирмата — посередине ЛДСП

Сборка навесных шкафов

В любом случае начинаем собирать шкафы. Обычный навесной шкаф состоит из двух боковых панелей, верха, дна, задней стенки из ЛДВП и двух дверок — фасада. Порядок сборки такой:

Установка петель

Окончательно навешивают фасады (дверки) после того как соберут и поставят все на место, но ставят петли с самого начала. Бывают они врезные (считаются более надежными) и накладные.

Виды петель — врезные накладные

Места крепления отмечены на боковине и двери отверстиями. Складываем боковину и дверку на ровной поверхности (стол или пол) вплотную друг к другу, совместив отметки. Прикладываем петли на место (идут в комплекте). Прикручиваете сначала к боковине, затем — к фасаду. Дверка при этом получается немного ниже по уровню чем боковина. Под нее подкладываете брусок подходящего размера или свернутую тряпку чтобы она была на одном уровне, потом прикручиваем петлю.

Саму петлю разбираем (она состоит из двух разъемных петель, которые соединяются шурупом. Этот шуруп откручиваем, дверки откладываем, а с боковинами работаем дальше.

Собираем корпус

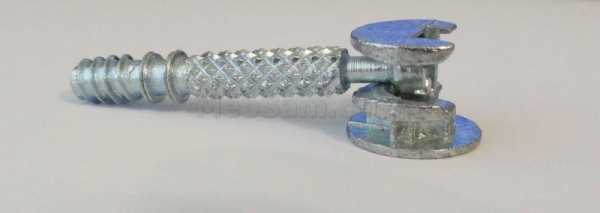

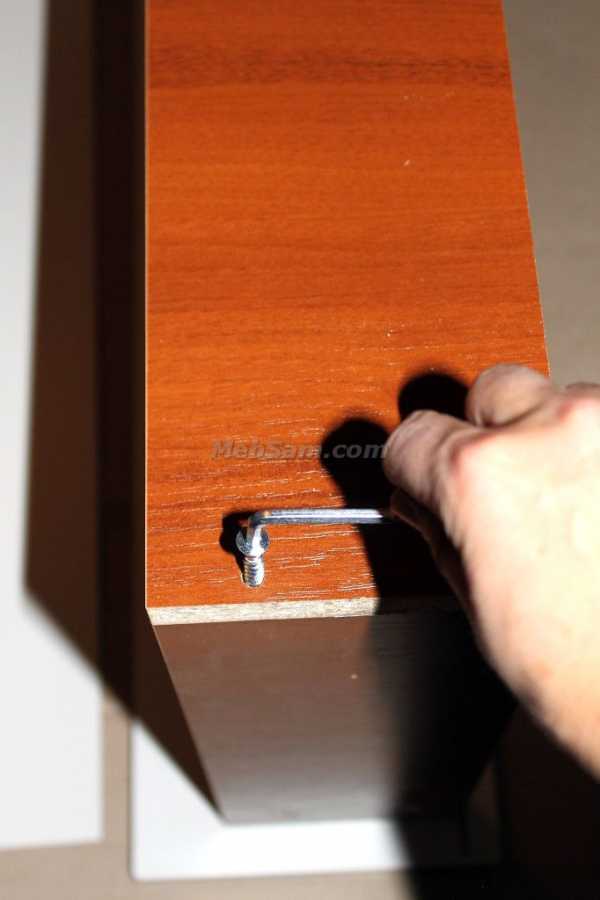

К боковинам крепим верх и дно. Крепятся они на конфирматы — специальный мебельный крепеж, который идет в комплекте, с головкой под шестигранник. Если есть соответствующая бита, ставим ее на шуруповерт, если нет, работаем ручным ключом.

Как собрать кухонный гарнитур: сборка корпуса шкафов

Места установки конфирматов  намечены на наружной части боковин. Складываем боковину и верхнюю часть, устанавливаем крепеж, затем дно, и после — вторую боковину.

Переворачиваем «лицом» вниз, укладываем и выравниваем лист ламинированного ДВП, который служит задней стенкой. Его прибивают маленькими гвоздиками или скобами из строительного степлера. Сначала прибивают в углах, тщательно выравнивая края, затем посередине каждой из сторон и далее, деля каждый участок пополам. В результате частота установки — 1 гвоздь/скоба примерно на 10 см.

Установка уголков или петель, держателей полок

Петли, на которые навешиваются настенные кухонные шкафы бывают разные, устанавливаются они по-разному. Подробнее о них поговорим ниже. Держатели полок тоже бывают разные и по материалу и по форме, но крепятся в основном одинаково — в отверстия в стенке. Под них в боковинах просверлены отверстия. Иногда в них устанавливаем пластиковые чопики (небольшие полые пластиковые цилиндры), забиваем их слегка постучав мебельным молотком, затем в них ставятся упоры для полок. Но большинство металлических упоров (а именно такие, наверное, нужны в кухонных шкафах) просто ставятся в отверстие.

Держатели для полок

Собственно все, как собрать навесной кухонный шкаф вы знаете. Для наглядной демонстрации посмотрите видео. Напольные шкафы с полками без ящиков собираются также, только сначала на дно устанавливаются ножки и верхняя часть — это столешница, а она общая на все шкафы и ставится после того, как все напольные шкафы установлены и скреплены.



Сборка шкафа с выдвижными ящиками

Продолжаем собирать кухонный гарнитур своими руками. Сейчас наиболее сложный момент — тумбы с ящиками. Общий порядок работы такой: устанавливаем петли, дно и заднюю стенку. Верхушка-столешница ставится после того, как все шкафы собраны и скреплены между собой стяжками. Есть еще особенности — на боковины надо прикрепить направляющие для ящиков. Поехали.

Установка ножек

Перед тем как собрать кухонный гарнитур дальше на дно устанавливаются ножки. Можно ножки устанавливать и после того как собран каркас, но крутить тяжелую тумбочку не очень легко.  В любом случае, лучше всего, если они регулируемые — не всегда пол идеально ровный. С регулируемыми ножками есть возможность выставить их так, чтобы нагрузка перераспределялась на все ножки. На небольшие шкафы — длиной до 80 см — ставят 4 упора, больше 80 см нужны 6 опорных точек.

Установка ножек на нижнюю тумбу кухонного гарнитура

Если в шкафу есть перегородка, ножки располагаем под ней. Если перегородки нет — посередине. От краев отступают 5-8 см, прикручивают на саморезы длиной 15 мм (при толщине ЛДСП 18 мм). В большинстве готовой мебели под ножки тоже есть зенковка — отверстия небольшого диаметра. Совмещаете прорези в ножках с отверстиями, устанавливаете саморезы.

Монтаж направляющих и сборка для ящиков

На боковинах нижних шкафов есть разметка под установку направляющих (они идут в комплекте). Для их крепления используется евровинт М6*13. Устанавливаем нужное количество направляющих на обе боковины.

Установка направляющих в шкафчике с ящиками

Ящики собираются при помощи шурупов 4*45. Сначала устанавливаются направляющие. В зависимости от конструкции они могут монтироваться на стенки ящика или на нижнюю грань боковины. Если на стенке есть разметка (отверстия), значит ставятся они на боковины. Если нет — на торец. Чтобы быть уверенным, посмотрите в инструкцию по сборке. Там в картинках должен быть процесс установки.

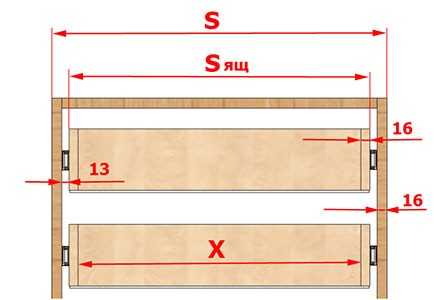

Как собрать кухонный гарнитур: схема сборки выдвижных ящиков

После того как направляющие соединены, боковины соединяют с задней стенкой, затем устанавливается передняя стенка, после — дно. Перед установкой днища проверяете диагонали. Они должны совпадать до миллиметра. Дно крепится гвоздями или скобами.

Собираем корпус

Сборка корпуса уже знакома: к боковинам крепим крышку, потом нижнюю часть с ножками. Ставим шкаф на место, подкручиваем ножки так, чтобы верхняя крышка оказалась на нужной высоте и была горизонтальна. Горизонт проверяем при помощи пузырькового или лазерного уровня. После устанавливаем крышки.

Особенности сборки углового шкафа

Основная особенность  в том, что в бюджетных кухонных гарнитурах дно состоит из двух частей (для снижения себестоимости). Если в этом шкафу предусматривается установка мойки, задняя стенка почти отсутствует, зато есть несколько стяжек-цанг, которые придают жесткость конструкции. В остальном все также, как и при сборке обычного шкафчика с дверками.

Как повесить шкафы на кухне

Еще перед тем как собрать кухонный гарнитур надо закупить для крепления навесных шкафов навесы и межсекционные мебельные стяжки. Начнем с навесов они бывают разных видов, вот о них и поговорим.

Как собрать кухонный гарнитур вы уже знаете, надо разобраться как его установить на место. Навесные шкафчики кухонного гарнитура монтируются на стену. Крепятся они при помощи мебельных навесов. Бывают они в виде металлических пластин с отверстиями под крепеж, но есть и более сложные конструкции. Более дешевые — обычные пластины металла. Они могут быть разной формы, выполняются из обычной или оцинкованной стали.

Простые навесы

Наиболее привычный вариант (вверху слева) — пластина с двумя небольшими отверстиями под крепеж и одним большим (в него вставляется крюк или головка винта, установленного в стену). Он устанавливается на торец боковин — справа и слева. При большой нагрузке этот вид навеса может выломаться, так как крепеж находится на небольшом расстоянии друг от друга и ЛДСП может развалиться. Более надежен вариант снизу — большее количество крепежа, но риск все равно есть.

Мебельные навесы -виды

Два других типа мебельных навесов более надежны, так как один из винтов устанавливаться будет еще и в крышку шкафчика, то есть нагрузка будет распределяться по большей площади.

Хорошо себя показали уголки. Один край этого навеса крепится через крышку. Делают сквозное отверстие, внизу устанавливают болт с шайбой, сверху затягивается гайкой (тоже с шайбой).  Устанавливают их на расстоянии 5-10 см от края, если предполагается большая нагрузка можно поставить три или четыре штуки, что с предыдущими моделями невозможно.

Кухонные шкафы навешены на уголки с подкладками — чтобы компенсировать разницу в толщине фартука

Общий недостаток всех этих креплений — они нерегулируемые. Как повесили, так и будет. Подвинуть от стены или к стене возможности нет. Если кухонный фартук выступает над плоскость. стены, приходится на стену монтировать планку или под каждый крепеж подбирать подкладку (кусок фанеры, деревяшку и т.п.). Второй недостаток — под каждый навес надо устанавливать отдельный крючок или дюбель. Не очень удобно.

Более современные мебельные навесы для кухонных шкафов

Регулируемые

Более сложный и дорогой навес состоит из пластикового корпуса, металлического навеса и системы регулировок, которая позволяет двигать его вперед/назад и вверх/вниз. Крепятся эти навесы на боковые стенки шкафчика изнутри, в задней стенке прорезается небольшое отверстие. В паре с этими навесами идет монтажная рейка или планка. Она крепится на стену, за верхний ее выступ цепляются крючки навесов. Устанавливать и снимать навесные шкафчики с этой системой крепления очень просто, а «грузоподъемность» у них достаточная  20-50 кг на один навес (зависит от модели и производителя).



Как установить кухонный гарнитур

Как уже говорили, порядок установки шкафчиков произвольный. Можно сначала верхние навесить затем нижние или наоборот. Это неважно. Важен порядок установки: начинают всегда от угла. От того, насколько ровной будет выставлен этот первый шкаф зависит насколько легко пойдет дальнейшая установка.

Высота монтажа навесных шкафов зависит от роста «пользователей», но не ниже чем 45 см от уровня столешницы. При навешивании шкафов на стене отмечают горизонтальную линию. Ее можно нарисовать при помощи пузырькового или водяного уровня, но проще всего — развернуть на требуемой высоте плоскость при помощи нивелира или построителя плоскостей. По этой линии устанавливают верхний край монтажной планки или выравнивают шкафы при монтаже на обычные навесы.

Задача и простая и сложная одновременно — выставить шкафы так, чтобы они были на одном уровне, а их стенки были вертикальны и горизонтальны. В этом случае проблем при эксплуатации не будет.

Мебельные межсекционные стяжки

Так как кухонная мебель состоит из отдельных шкафов, их скрепляют между собой. Есть два варианта — установить, затем скрепить, или сначала скрепить, потом навешивать. Второй вариант возможен при наличии помощников — даже два скрепленных шкафа повесить в одиночку нелегкая задача.

Скрепляют шкафчики между собой при помощи межсекционных стяжек. Они есть разного диаметра и разной длины — под ЛДСП разной толщины. На одну стенку нужны не менее двух стяжек. Их ставят в районе петель — чуть ниже или чуть выше. Два шкафа выставляют в одной плоскости, скрепляют струбцинами их стенки, делают сквозное отверстие — по диаметру стяжки, в которое устанавливается крепеж, затягивается при помощи отвертки или шуруповерта.

Как установить столешницу на кухонный гарнитур

Чтобы собрать кухонный гарнитур окончательно, необходимо установить столешницу. Ее крепят после того как стянут шкафы. На стенки устанавливают стальные уголки, которыми и фиксируют столешницу. Тонкости в обработке торцов и вырезов под мойку смотрите в видео.



Как обрабатывать срезы ламинированных столешниц из ДСП смотрите в следующем видео. Оно пригодится тем, кто хочет собрать кухонный гарнитур по всем правилам.

Видео по сборке кухонной мебели











stroychik.ru

Установка кухни своими руками - пошаговая инструкция по сборке

После ремонта на кухне вы наверняка решите обновить свой старый кухонный гарнитур. Как правило большинство магазинов продающих кухни предоставляют услугу по сборке, а многие ещё и не являются производителями данной кухни, а просто заказывают её на заводе и являются посредниками. В любом случае мы переплачиваем, хотя сборка и самостоятельный дизайн кухни не так сложна как кажется на первый взгляд. В данной статье я расскажу вам как самостоятельно сделать дизайн с точными размерами, нестандартными элементами и как собрать кухню в единую композицию.

Процесс сборки готовой кухни

Все элементы кухонного гарнитура — это по сути деревянные коробки разного размера и формы и чтобы собрать их все достаточно будет научится собрать один а все остальные будут собираться по той же технологии. Если вы раньше не имели дела со сборкой мебели, то перед сборкой кухни обязательно изучите стандартную инструкцию. В ней схематично показано, какие детали для чего используются, а также указан порядок работ.

Схема сборки кухонного стола

Стандартная схема сборки кухонного стола

Если вы прикрутите деталь не на свое место, придется разбирать её, а это снизит прочность соединения. Особенно это касается дешевых шкафов из ДСП.

Этапы сборки кухонного стола (тумбы) или шкафа:

  • На боковые стенки крепится крестообразное крепление для дверок. Их прикручивают двумя саморезами, в заранее подготовленные отверстия;
  • Рельсы для выдвижных шкафов также крепятся в уже подготовленные отверстия, если не прикрутить сразу то потом это будет сделать неудобно;

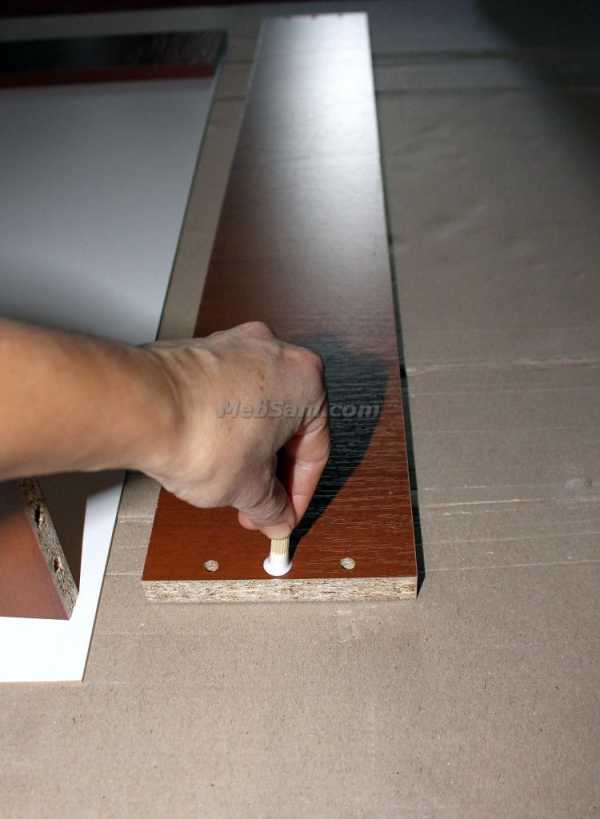

  • Затем во все не сквозные отверстия вставляют деревянные чопики (их также называют шканты или деревянные дюбели). Чопики помогают собрать ровный каркас и значительно увеличивают прочность всей конструкции.
  • Убедившись, что стол стоит ровно, с помощью шестигранника вкручивается мебельный шуруп, он стянет две детали вместе. Поверх надевается заглушка под цвет мебели.
  • Если предусмотрены ножки, прикручиваете их на место и выставляете нужную высоту.

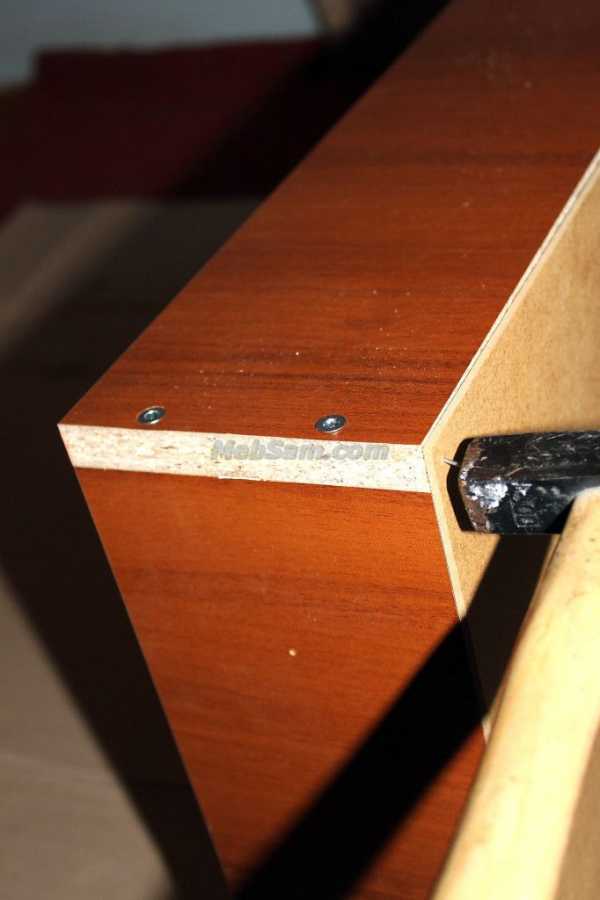

  • После сборки шкафа на боковую стенку прибивается лист ДВП, обычно это делается мелкими гвоздиками идущими в комплекте.
  • На навесных шкафах нужно закрепить фурнитуру для крепления на стену. Для этого используются регулируемые навесы. Они крепятся внутри к боковым стенкам шкафа вплотную на верхних углах.

Установка направляющих выдвижных ящиков

Мебельный шуруп и заглушка

Мебельный шуруп и заглушка

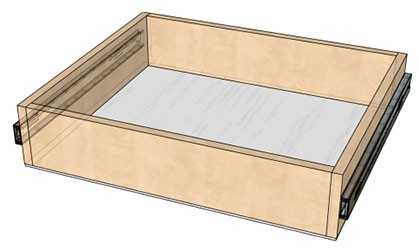

Сборка выдвижных ящиков

  • Сначала собираем каркас из трех панелей по такому же принципу, что и сами шкафы. Вставляем чопики в отверстия, прижимаем доски друг к другу, а затем стягиваем их между собой шурупами.
  • Далее необходимо вставить в пазы лист ДВП, который будет служить ящику дном.
  • Теперь можно закрепить фасад с помощью специальных стяжек. Шурупы под них вкручиваются в фасадную панель, а их противоположные концы вставляются в отверстия боковых досок. Фиксируются они с помощью круглых втулок-эксцентриков, которые следует вложить в подготовленные производителем посадочные места и повернуть, надежно скрепляя детали ящика между собой.
  • Прикручиваем к низу ящичков направляющие с роликами, которые обязательно должны располагаться сзади.
  • Вставляем ящики в направляющие шкафов под углом и проверяем, легко ли они двигаются.
Как собрать ящики с направляющими

Как собрать ящики с направляющими

Последовательность установки кухни

После сборки всех столов, ящиков и навесных шкафов нужно поставить это всё на место

  • В первую очередь устанавливают боковой шкаф,  чаще всего это мойка. В боковой шкаф будут приходить все трубы, заранее сделайте отверстия для труб в стенке;
  • Устанавливаем напольные шкафы. Шкафы сразу нужно отрегулировать по высоте и при необходимости в них делают пропилы.
  • После установки всех шкафов можно связать их между собой. Для этого используются саморезы на 30 мм или меж секционные мебельные стяжка. Стяжка более надежный ваиант, достаточно будет по 3-4 стяжки на напольные шкафы и по 2 штуки на навесные.
Варианты межсекционных стяжек

Варианты межсекционных стяжек

Крепление столешницы

  • Сделайте разметку столешницы, добавив 1 мм с краев, или крепите её вплотную к стене. Если у стены будет оставаться щель, то вы потом скроете её плинтусом.
  • С помощью лобзика с мелкими зубцами отпилите столешницу по размерам.
  • В угловой кухне стыковка столешниц происходит с помощью специальной металлической планки, которая закрывает щель между двумя столами. Она прикручивается на торец столешницы.
  • Торцы у плиты обязательно закройте завершающей металлической планкой. В местах, где нет действия тепла, можно использовать для этого дела мебельную кромку. Она клеится с помощью фена на ровную и чистую поверхность распила.

Чтобы влага не проникала внутрь щели, рекомендуем обработать их силиконовым герметиком. Это продлит жизнь вашей кухни, и она не будет рассыхаться.

  • Закрепляя столешницу, установите её с припуском впереди примерно на 3 см, чтобы края находились на одном уровне. Крепление происходит снизу с помощью саморезов.
Установка столешницы своими руками

Установка столешницы своими руками

Крепление мойки

Для установки мойки нам потребуется делать отверстие в столешнице, обычно в комплекте к мойке идёт лист для разметки нужного отверстия.

  • Делаем разметку под будущую мойку и по разметке отпиливаем столешницу лобзиком;
  • Прикручиваем мойку на специальный крепеж, который идет в комплекте;
  • Стык вдоль края нужно обработать герметиком или санитарным селиконом;

Обязательно нужен помощник, который сможет поддерживать столешницу при распиле, иначе кусок отпадет и оторвет часть покрытия.

Установка мойки в столешницу

Установка мойки в столешницу

Крепление навесных шкафов

Для этого вначале определяется высота кухонной мебели – как уже упоминалось, она зависит от габаритов ящиков и уровня потолков. Стандартная высота между столешницей и низом верхнего ящика – 50-60 мм.

Совет! Если рост хозяйки кухни невысок или верхние шкафы гарнитура открываются доводчиками наверх, то лучше установить верхние полки в 45 см от уровня столешницы (но не меньше).

Вешать кухонные ящики своими руками можно двумя способами:

  1. Используется монтажная рейка – одна ее часть крепится к навесному шкафу, а вторая – к стене. Получается система «крючок-паз», легкая в использовании и обеспечивающая надежную фиксацию. Навесить шкаф с таким крепежом может один человек.
  2. Верхние шкафы могут помещаться на стене и путем стандартного крепления – на мебельные петли. Навешиваются они так, что зазоры между задней стенкой и стеной не остаются. Чтобы навесить шкаф на петли, стоит работать вдвоем, поскольку для одного конструкция окажется слишком тяжелой. Поскольку современные крепежные планки достаточно дорогие, в традиционных мебельных комплектах используются бюджетные петли.
Монтажная рейка

Монтажная рейка или шина

Последовательность крепления:

  • Отступите от столешницы и сделайте отметку на стенах. От нее отступите вверх на высоту шкафов, и прочертите линию их крепления;
  • Пробурите отверстия и закрепите шину. На неё вы повесите регулируемые подвесы. Крепление к стене на анкеры более надежное, чем на дюбель-гвозди;
  • Подвесьте шкаф на шину, зацепив за нее крючки. Чтобы шкаф висел ровно и вплотную к стене, подрегулируйте 2 болта на подвесах, закрутив или ослабив;
  • Начинайте установку с угла. Если стена неровная или имеет угол меньше 90 градусов, то потребуется закрепить фальш-панель, чтобы скрыть щель;
  • После установки если нужно скрепите шкафы стяжками;

Крепление дверок

И вот, сборка кухонного гарнитура почти завершена. Осталось навесить дверцы:

Механизмы дверок

Механизмы дверок



  • Теперь можно повесить дверцы на шкафы. Для этого закрепите петли саморезами в круглые углубления на фасаде.
  • Наденьте дверцу на крестообразные пластины, которые вы прикручивали в самом начале, и затяните болты.
  • Затем закройте дверцу и проверьте её положение. Подрегулируйте её по горизонтали и вертикали с помощью двух болтов на механизме
Устройство механизма

Устройство механизма

Установка плинтуса

Заделываем щель между столом и стеной с помощью установки пластикового плинтуса. Его первая часть крепится саморезами к стене, а сверху защелкивается декоративная насадка. Для декорирования углов используют специальные заглушки. Обычно внутрь плинтуса можно поместить скрытую проводку.



Монтаж плинтуса

Видео — инструкция по сборке

Ну вот вы и узнали, как собрать готовы кухонный гарнитур как конструктор, это не так и сложно и уходит на это не так много времени. Самое главное — не торопиться и заранее продумывать каждое действие. Результат ваших трудов будет ничуть не хуже, чем плоды работы бригады профессионалов!

mebel-trade.su

как собрать выдвижной ящик своими руками

В данной статье описывается метод сборки выдвижного ящика из готовых заводских деталей, с размеченными отверстиями под шканты, минификсы и конфирматы. Из этого материала вы узнаете как собрать выдвижной ящик самостоятельно и легко сможете это сделать своими руками.

Обставлять свое жилище мебелью человек стал еще со времен постройки первого дома. Постепенно появлялись скамьи, столы, лежанки, которые со временем трансформировались в комфортные диваны, шкафы и кровати.

Было время, когда простой деревянный стул поражал своей изысканностью и красотой. Потом наступила эра унификации и все предметы мебели стали выполнять только свое функциональное назначение.

Но непреодолимое желание человека жить в комфорте и уюте заставляло искать новые формы  и воплощать оригинальные идеи. Настоящим выходом стало производство корпусной мебели, в которой гармонично объединились привлекательность и простота, индивидуальность и доступность.

Теперь не составляет труда найти необходимое изделие, требуется только сноровка в его сборке и умение разбираться в мебельных деталях.

Много вопросов в этом деле почему-то возникает в частности при сборке ящиков, например для шкафа или комода, особенно если крепежными деталями являются минификсы. Разберемся?

Деталировка выдвижного ящика

Итак, достаем наш ящик из упаковки и рассматриваем.

Если есть парные отверстия на боковинах, то значит наша конструкция будет крепиться при помощи минификсов. Более детально про установку самих минификсов с нуля написано в статье Установка мебельного эксцентрика.

Кроме них будем использовать конфирматы, шканты и мебельный клей, шурупы и гвоздики.

Для начала распределим наш ящик на полу в развернутом виде, чтобы было понятно где какая часть.

Деталировка ящика

Сборка выдвижного ящика, установка шкантов

Затем в самое большое отверстие тыльной части (оно не сквозное) наливаем клей и вставляем шкант. Он должен входить плотно без перекосов (сам процесс подготовки углублений под шканты описан в статье по сверлению отверстий)

Установка шканта

Устанавливаем боковину на шкант и слегка надавливаем на нее, чтобы планка плотно села на место. То же самое проделываем и с другой боковиной.

Устанавливаем боковину на шкант

В лицевой панели ящика с внутренней стороны тоже есть отверстия под разные крепления, в том числе под шкант и минификс.

Установка минификсов

Уточним, что же такое минификс.

Минификс — это крепление, состоящее из двух частей – штифта и эксцентрика. Первый похож на винт и служит для плотной установки с помощью резьбы в панель, а эксцентрик монтируется в боковую часть. Его функциональная обязанность – захватить штифт и притянуть посредством поворота лицевую панель

Шкант устанавливаем аналогично вышеописанному, а штифты вкручиваем отверткой в предназначенные для них отверстия с внутренней стороны панели.

Установка штифта при сборке мебельного ящика:

Теперь установим эксцентрики. Находим в боковинах соответствующие отверстия (обычно они расположены с одной и той же стороны обеих боковых частей) и вставляем в них эту крепежную деталь. Устанавливать надо таким образом, чтобы полость внутри эксцентрика совпадала с выходом отверстия под штифт.

Соединяем панель и остальную часть конструкции, совмещая шкант и штифт с предназначенными для них отверстиями. Чтобы крышка плотно села на шкант можно простучать молотком по месту соединения.

Делать это надо аккуратно и через толстый кусок картона или ткань, свернутую в несколько слоев.

При шкантовом соединении нельзя прилагать чрезмерных усилий при работе молотком, т.к. есть большая вероятность повреждения поверхности детали.

Настало время работы с эксцентриками. Отверткой с крестообразным жалом проворачиваем его по часовой стрелке, захватывая внутренней резьбой шляпку штифта и подтягивая тем самым панель в соединении.

Прикручиваем конфирматы

Далее заворачиваем все конфирматы специальным шестигранным ключом, который обычно идет в комплекте с крепежом. Если вам нужна подробная информация о том, как делать под них отверстия, можете ознакомиться со статьей Сверление под конфирматы.

Закручиваем конфирматы

Установка ручек

Сейчас можно досверлить отверстия под ручки на лицевой панели. Зачастую на фабрике этого не делают, поэтому приходится заниматься доработкой уже на этапе сборки.

Прибиваем дно ДВП

Со стороны дна полученного ящика прибиваем конструктивную часть из ДВП, предварительно выровняв четырехугольник по двум диагоналям

Очень важно, чтобы величины диагоналей были равны! В противном случае у вас будут проблемы в использовании мебельного ящика, он будет постоянно заедать при движении, а так же не полностью заходить

Прибиваем дно ДВП

Установка направляющих на ящик

Последним этапом будет прикручивание направляющих для установки ящика в шкаф. Они крепятся небольшими шурупами сквозь монтажные отверстия. В местах крепления на боковых сторонах ящика уже нанесены метки, по которым и производится закрепление направляющих.

Если вы не знаете, как разметить детали и установить их, можете ознакомиться со статьей Установка телескопических направляющих.

Прикручиваем направляющие

Собрать ящик даже с незнакомыми креплениями совсем несложно, если предварительно ознакомиться с информацией по их применению.

Выдвижной ящик в собранном виде

Вот мы и собрали наш ящик. Для этого мы использовали уже готовые детали и предпочли соединение минификсами.

Минификсы – более надежный вид крепежа, который не дает конструкции расшататься и всегда предоставляет возможность укрепить соединение простым поворотом отвертки.

Теперь вы знаете, как собрать выдвижной ящик своими руками, и сможете это повторить в домашних условиях. Удачи!

mebsam.com

Простой рабочий стол с выдвижными ящиками


В этом мастер-классе я покажу, как из фанеры сделать недорогой и простой рабочий стол с выдвижными ящиками, в котором можно будет хранить инструменты и другие вещи.

Функциональность и дизайн стола

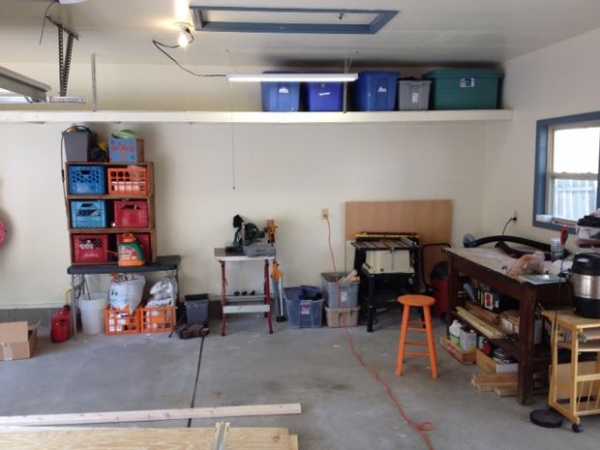

Шестиметровая стена в моем гараже идеально подходила под установку рабочего стола с ящиками для хранения вещей.
Мне нужно место для торцовочной пилы и множество выдвижных ящиков, где можно хранить инструменты и инвентарь для ухода за садом.
Рабочий стол будет 1 м в высоту и 60 см в глубину.
Столешница будет занимать все пространство между стенами, под ней есть место для хранения газонокосилки, снегоочистителя, циркулярной пилы, пылесоса и циклона.
Рабочий стол будет состоять из шкафов, в каждом из которых будут выдвижные ящики. Открытые торцы столешницы будут обрамлены доской 5 х 10 см.

Резка фанеры



Корпус:
Я использовал 2 см фанеру, как для корпуса, так и для столешницы. 5 стандартных листов будет достаточно для изготовления 5 шкафов и 6-метровой столешницы.
При помощи пилы с диском для резки фанеры я распустил каждый лист фанеры на две полосы: 60 и 240 см.
3 самых удачных варианта я оставил для верхней части стола.
Из каждой части листа можно сделать верхнюю и нижнюю части шкафов. Я планировал сделать 5 шкафов, поэтому одновременно нарезал боковые части шириной 70 см. Еще я нарезал 60 см верхние и нижние части шкафов.
Выдвижные ящики:
Для выдвижных ящиков была использована 12 мм фанера, шлифованная с обеих сторон. Эти листы фанеры я тоже разделил на две части: 60 и 240 см.
Дно каждого выдвижного ящика одинаковое и составляет 60 х 60 см. Я нарезал 20 элементов дна, а остальную фанеру я оставил для изготовления боковин.
Выпиливание направляющих для выдвижных ящиков

Стол был спроектирован таким образом, что в каждом шкафу есть 4 выдвижных ящика. 3 мелких и один глубокий для объемных вещей.
Для вырезания направляющих я использовал фрезерную машину с фрезой, которая погружается всего на 12 мм.
Первый паз режется на 3 см выше нижнего края во внутренней боковой стороне шкафа. Остальные три равноудалены на 13 см друг от друга, при этом верхняя расположена на расстоянии 15 см от верхнего края. Я сделал шаблон, с помощью которого можно направлять фрезер, чтобы пазы располагались одинаково во всех шкафах.

Сборка корпуса шкафов




У каждого шкафа есть две боковины, в которых боковые стороны расположены симметрично пазами внутрь. Они прикручены шурупами сверху и снизу.
Я не делал задней стенки у шкафов, так как ее все равно не будет видно. Но в то же время я скрепил конструкцию в задней верхней части стола при помощи полосы из фанеры толщиной 2 см, через нее я еще буду крепить стол к стене.
Мне нужен был стол для работы с торцовочной пилой, поэтому один шкаф я сделал на 8 см ниже, чем остальные 4. В нем два выдвижных ящика были сделаны на 8 см ниже.

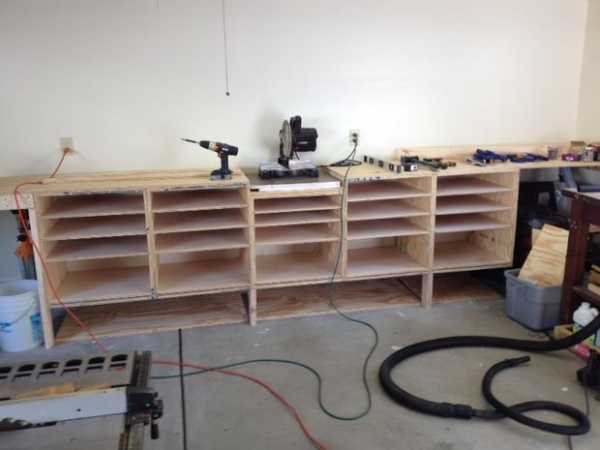

После того, как все пять шкафов были собраны, я скрепил их между собой и прикрутил к стене при помощи шурупов. Вся конструкция находится в 25 см от поверхности пола.
Потому что в нижней части будут находится самые большие выдвижные ящики для длинных инструментов и приспособлений. Эти ящики будут покоиться непосредственно на бетонном полу, и выдвигаться будут при помощи полукруглых головок болтов. Можно использовать колесики, но я обнаружил, что болт с полукруглой головкой отлично скользит по войлочной мебельной наклейке.

Установка дна на ящики



Выдвижные ящики точно подходят по ширине шкафов. С помощью шлифовальной машины я слегка закруглил углы на фаре для дна, чтобы ящики легче входили в пазы. В некоторых случаях доводилось использовать пилу, чтобы убрать до 4 мм лишнего материала. Прежде чем закреплять дно на ящик, убедитесь, что оно свободно входит в пазы.

Сборка остальных ящиков






Боковины, передние и задние части выдвижных ящиков были сделаны из 12 мм фанеры.
При помощи фрезера и самодельного приспособления в лицевой части ящиков я вырезал ручки.
Прошелся шлифовальной машиной по всем элементам.
Дальше при помощи нейлера я сбил все части выдвижных ящиков вместе, а с лицевой стороны для дополнительной прочности ввинтил по два шурупа.
Этот этап был самым долгим, так как мне пришлось обрезать, обрабатывать фрезером и шлифовать 112 частей.
Внизу я поставил самые большие ящики. Два длиной 120 см и один 60 см. Нижние выдвижные ящики посажены глубже, чтобы обеспечивать пространство для ступней при работе за рабочим столом. Они идеально подходят для хранения длинных инструментов, наподобие струбцин, заготовок и шлангов для пылесосов.

Установка столешниц




Столешницы были изготовлены из 20 мм фанеры, которая прикручивалась сверху шкафов.
Для навесных частей я изготовил каркас из досок 5 х 10 мм и сверху прикрутил к ним листы фанеры.
Положив сверху два слоя фанеры, столешница получилась довольно внушительной. Она спокойно может выдержать мои тески.

Полировка






Вся верхняя поверхность была зашлифована и на фанеру я нанес морилку.
Я добавил обрамление из планок из красного дуба, которые тоже покрыл морилкой.
Далее на все деревянные поверхности я нанес три слоя полиуретанового лака.

Заключение:


Теперь я могу хранить тонны инструментов и материалов, и даже появилась возможность выкинуть несколько старых корзин и ящиков. Мне очень нравится этот рабочий стол.
Если бы мне довелось делать такой стол еще раз, я хотел бы изменить размеры некоторых ящиков. Например, мне нужно больше мелких, которые можно использовать для хранения мелких инструментов. В то время как средних и больших ящиков мне бы хватило по паре штук. Поэтому, прежде чем браться за работу, рекомендую задуматься над этим вопросом.
Original article in English

sdelaysam-svoimirukami.ru

Как правильно сделать выдвижной ящик. Практические рекомендации

Здравствуйте друзья!

Сегодня хочу вам предложить обзор интересной темы. Мы с вами поговорим о выдвижных ящиках, часто используемых при изготовлении кухонных гарнитуров.

Это очень часто проектируемый элемент, он может быть практически в любой мебели.

Его преимуществом является то, что им довольно удобно пользоваться.

Например, возьмем нижний кухонный модуль.

Если он содержит распашные дверцы, то для того, чтобы достать из него какой-нибудь предмет, нужно присесть на корточки (или сильно наклониться), после чего нужно найти этот предмет внутри короба.

Другое дело выдвижные элементы! Достаточно из любого положения их открыть – и сразу все его содержимое оказывается на виду.

Разумеется, себестоимость такого короба в сравнении с таким же, но с распашными дверцами сильно отличается (за счет количества используемого материала и встраиваемой фурнитуры), но отличаются они и в удобстве использования.

Сами ящики собираются определенным образом (как показано на рисунке). Для расчетов их размеров необходимо знать две вещи:

  1. Размеры короба, в котором они должны быть установлены
  2. Зазор на направляющие, посредством которых они крепятся к нему

Размер короба влияет на все параметры рассматриваемого нами выдвижного элемента: На его ширину, глубину и высоту.

Зная общую ширину, мы можем узнать внутренний проем. А раз так, то зная допуски на установку выдвижной фурнитуры, можно определить общую ширину ящика.

Приобретая фурнитуру, нужно, по возможности, смотреть в их инструкции, либо в каталоги производителя. Но стандартный зазор на направляющие равен 13 миллиметров.

Высчитываем общую ширину ящика

Sящ=S-32-26 (мм), где S – общая ширина короба, 32мм – ширина двух боков короба, 26мм – два зазора по 13 мм на направляющие.

Но при расчете нам нужно определить размеры самих деталей, по этому, нам нужен размер X, а он равен:

Х=Sящ-32=S-32-26-32=S-90 (мм).

Так как в своем большинстве, корпусную мебель изготавливают из ДСП толщиной 16 мм, то для такого ДСП можно просто запомнить формулу:

Х=S-90 (мм), где Х – размер детали ящика, S – общая ширина короба.

Аналогично, для ДСП толщиной 18 мм, формула будет выглядеть так:

Х=S-98 (мм)

Теперь поговорим о глубине ящика

Обычно, этот размер должен соответствовать размеру устанавливаемой на него направляющей.

Короб (под них) проектируется исходя из размеров тех же направляющих (250мм-300мм-350мм-400мм-450мм-500мм-550мм-600мм).

К этим размерам еще добавляются допуска на «ход» самого элемента (5-10 мм), и, в случае необходимости, на ребра жесткости (20мм), если таковые имеют место быть.

Высота определяется исходя из высоты всех фасадов, проектируемых на этот модуль

Детали крепятся друг к другу конфирматами (до 150 мм – по одному конфирмату на угол, свыше 150 мм – по два).

Дно делается из ДВП, которое набивается гвоздями (h=20мм), после чего, усиливается саморезами (16х4, 16х3,5).

Крепление дна – это ответственный момент в процессе сборки. Дело в том, что оно, кроме своего прямого назначения, еще дает жесткость всей конструкции, и фиксирует ее размеры. По этому, «наживив» гвоздями дно к ящику, нужно убедиться, что его диагонали одинаковы (это – очень важный момент).

Иногда дно проектируется из ДСП, но тогда конструкция получается довольно тяжелой. В этом случае, для придания ей правильной геометрии, дно делают вкладным (заключенным между ее деталями).

Его размеры лучше делать на 1 мм меньше внутренней ширины и глубины (так при распиле листа, детали делаются с допуском +1мм).

Существуют так же почти готовые решения (для их сборки достаточно иметь одну деталь из ДСП – дно), например, самбоксы или тандембоксы.

Для информации: самбоксы – это «ерунда» из разряда роликовых направляющих, а тандембоксы – это качественная система с самодоводчиком, не дешевая и довольно надежная.

На видео, расположенном внизу, показан пример сборки выдвижного ящика под телескопические направляющие.

Дно из ДВП,  делается из остатков, оставшихся с предыдущих заказов.

В “гаражных” условиях, все это делается довольно просто, так как показано на видео.

На этом все, до встречи.

www.sdmeb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
