Выбираем подходящее место

Определившись с расположением домашней мастерской, обязательно оцените возможности имеющейся площади. Чем меньше габариты помещения, тем больше будет ограничение в ассортименте оборудования. Имея комнатушку в 4 квадрата, вы сможете в нее втиснуть разве что верстак и небольшой шлифовальный станок, при этом должно остаться пространство для движения в процессе выполнения работ. Шкафчики и тумбы, в которых будет храниться весь необходимый инструмент и детали для столярной мастерской, тоже нужно где-то разместить.

Комфортнее всего домашний мастер будет чувствовать себя во время выполнения работ по дереву в гараже или построенном сарайчике, площадью не менее 6–8 квадратных метров. Имея такое помещение, вы без проблем сможете выполнить грамотную планировку мастерской, установив в ней несколько типов станков, в том числе токарный и сверлильный, без которых сложно обойтись современному столяру. С целью соблюдения правил пожарной безопасности рядом с рабочим местом мастера устанавливают ящик с песком.

Организация рабочего пространства

Мы не будем подробно рассказывать о том, как построить гараж или сарай – монтажные работы можно выполнить по типовым проектам. Гораздо сложнее грамотно организовать цех столярки, и об этом пойдет речь далее. Итак, вы твердо решили, что столярная мастерская в гараже или в отдельной хозяйственной постройке – идеальный вариант — значит, осталось продумать детали по ее оборудованию.

Первое, что нужно обеспечить металлическ

i-perf.ru

Станки по дереву для домашней мастерской: технология изготовления

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

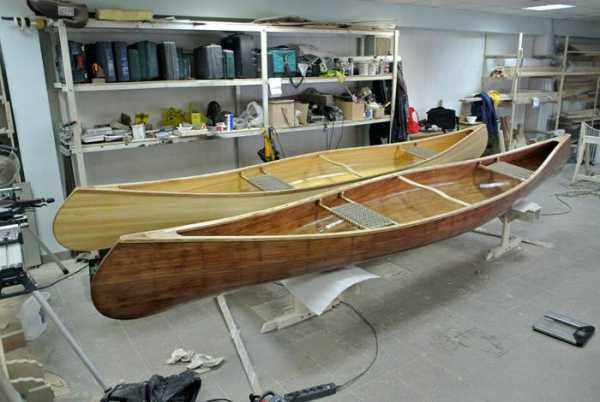

При хорошем оснащении становятся доступными сложные технологические процессы. Значительно упрощает обработку заготовок из древесины специализированное оборудование с электроприводом. Но приобретение его сопряжено со значительными инвестициями. Чтобы решить успешно такую задачу, следует изучить внимательно материалы данной статьи. Здесь рассказано о том, как самому создать функциональные станки по дереву для домашней мастерской.

Некоторые образцы самодельного оборудования по своим потребительским характеристикам ничем не хуже заводских изделий

Содержание статьи

Принципы оснащения домашней мастерской, подготовительные мероприятия

Прежде чем приступить непосредственно к техническому оборудованию, следует сделать несколько общих замечаний по соответствующему специализированному помещению:

• Удобно, когда мастерская размещена в отдельном здании. Это подразумевает достаточный простор, отсутствие лишних беспокойств, возможность полноценного оснащения вентиляцией и другими инженерными системами.
• Если комната находится в пристройке, или цокольном этаже, ее надо хорошо изолировать от жилой зоны.
• Площадь стандартной мастерской не должна быть менее 6-7 м. кв. Высота – достаточная для свободного прохода и максимального уровня поднятого инструмента (от 2, 5 м и более).
• Здесь пригодятся качественные системы вентиляции, отопления, освещения. Каждую инженерную систему следует рассмотреть отдельно, чтобы исключить чрезмерные затраты в период эксплуатации.
• Необходимо убедиться в том, что электрической мощности достаточно для бесперебойного питания всех станков по дереву для домашней мастерской.

К сведению! Если в оборудовании есть электронные блоки, пригодятся специальные автоматы в цепи, предотвращающие повреждение бросками напряжения, защитное заземление. Надо обеспечить соответствие параметров сети характеристикам силовых агрегатов (220 V, одна фаза; 380 V, три фазы).

Следующая группа практических рекомендаций дополнена поясняющими фотографиями.

Чтобы обеспечить эффективное поглощение звуков, применяют специальные материалы для обивки стен, потолка

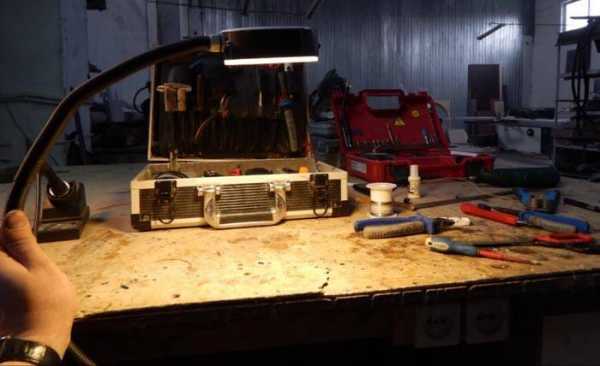

Спектр излучения светильника на верстаке должен приближаться к естественному солнечному свету

Применение такого источника снизит утомляемость, поможет сохранить хорошее зрение. Предпочтительно установить светодиодный прибор. Он не нагревает окружающее пространство, как обычная лампа накаливания. В отличие от газоразрядного аналога, его трудно повредить механическим воздействием.

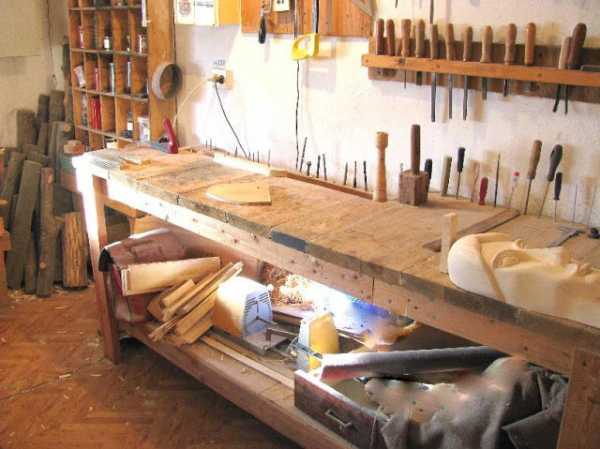

Надо создать проходы, достаточно широкие для свободного перемещения и удобного расположения на рабочем месте

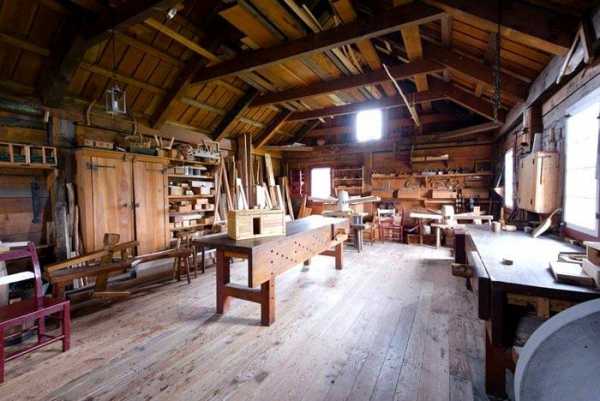

План мастерской и состав оборудования определяют с учетом характеристик изделий, которые будут здесь создаваться

Станки по дереву для домашней мастерской и специальные приспособления: основные определения, технологии изготовления

Далее подробно рассмотрены разные виды оборудования. Но сначала надо сделать несколько важных замечаний общего плана:

• Каждый станок предназначен для выполнения ограниченного набора рабочих операций с заготовками определенных размеров.
• Как правило, специализированная техника удобнее для работы по сравнению с универсальными моделями.
• Станок деревообрабатывающий своими руками будет сделать проще, если вначале составить точный список требований к его характеристикам. Чрезмерная мощность не обязательна. Необходимый крутящий момент можно обеспечить с применением редуктора.
• Аналогичным образом, установив соответствующий передаточный механизм, изменяют скорость вращения рабочего вала. Для более точной обработки пригодится плавная регулировка данного параметра в широком диапазоне.
• Чтобы сократить затраты, можно использовать в конструкции электромотор дрели с разбитым корпусом, иные рабочие части вышедшего из строя оборудования.
• Самые сложные механические и электронные узлы придется приобретать отдельно. Затраты на воспроизведение некоторых технологий в домашних условиях превосходят стоимость готовых изделий.
• Срок службы техники с электроприводом будет увеличен, если защитить ее от избыточных нагрузок. В частности, пригодится оснащение автоматикой, отключающей питание при перегреве двигателя.

Важно! Не следует пренебрегать вопросами техники безопасности. Приводные шкивы закрывают кожухами. Перед рабочими инструментами устанавливают листы из прозрачного пластика.

Качественные средства индивидуальной защиты применяют не только на производстве, но и в быту при работе на станке

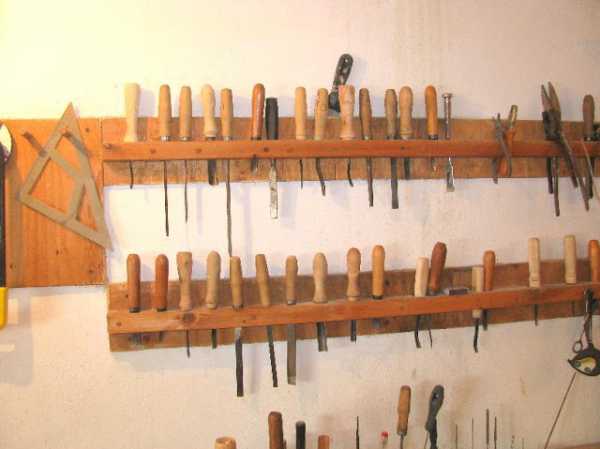

Для рационального использования свободного пространства пригодятся настенные и потолочные полки, стеллажи, крючки и специальные держатели. Точное место установки соответствующих приспособлений для столярки выбирают с учетом особенностей технологических процессов, размещения станков и верстаков.

Выдвижные полки с мелкими ячейками для хранения крепежных изделий

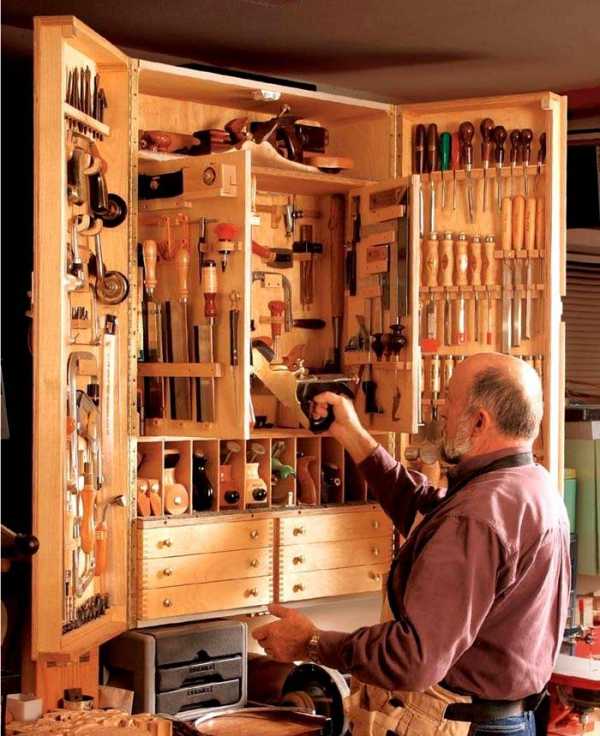

Узкий шкаф при правильном проектировании его конструкции способен вместить много разнообразных инструментов

Статья по теме:

Создание токарного станка по дереву для домашней мастерской

Технические параметры соответствующих изделий вместе с описаниями можно найти в сети Интернет.

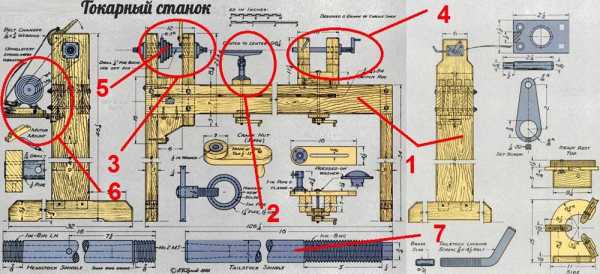

Эти чертежи с размерами токарного станка по дереву своими руками помогут лучше изучить типовую конструкцию

Основной деталью является станина (1). К ней прикрепляют другие части изделия. Она обеспечивает не только целостность силового каркаса, но и хорошую устойчивость на поверхности. Столярный станок предназначен для обработки сравнительно легких заготовок, поэтому данную деталь вполне можно изготовить из древесины твердых пород.

В центральной части установлен суппорт с подставкой под ручной резец (2). Вместо нее может быть установлен держатель для жесткой фиксации инструмента. Заготовка закрепляется между передней (3) и задней (4) бабкой. Она вращается с помощью электромотора (6). Для изменения крутящего момента на оси в данной конструкции применяют ременную передачу и шкив (5). Суппорт и задняя бабка перемещаются по горизонтали по специальному валу (7), который установлен внутри станины.

Важно! Данные чертежи можно использовать для изготовления действующего станка. Следует только учитывать, что все размеры тут приведены в дюймах.

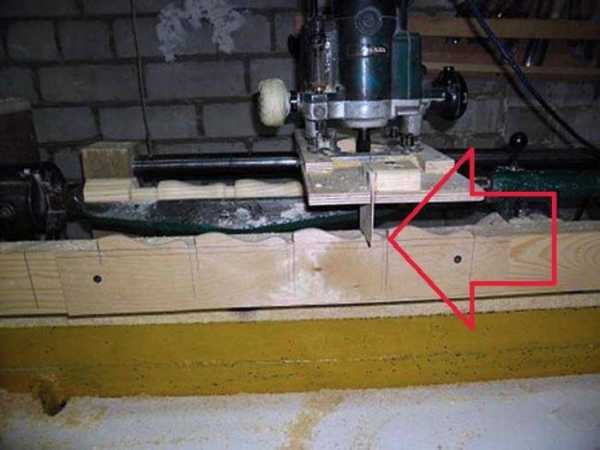

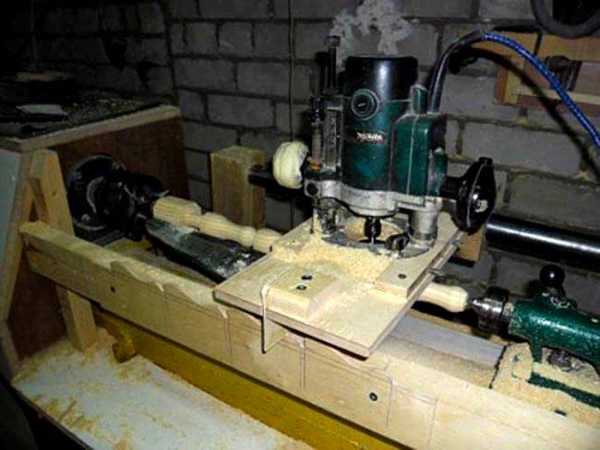

Этот проект вполне можно использовать для изготовления токарно-копировального станка по дереву своими руками. Следует только дополнить его специальным приспособлением, которое предназначено для последовательного создания одинаковых изделий.

Его можно сделать из типового фрезера

Для его закрепления в нужном месте надо изготовить специальную подставку.  В данном примере использована фанера 10 мм, из которой вырезана площадка с размерами 480×180 мм. Приведенные размеры можно изменять, с учетом реальных параметров фрезы. Отверстия в фанерке вырезают так, чтобы в них прошли крепежные болты, инструмент. Для жесткой фиксации по контуру площадки закрепляют шурупами деревянные бруски.

Этот шаблон определяет траекторию перемещения фрезы

Такая конструкция привлекает простотой, доступностью составных частей, разумной стоимостью. Но надо отметить некоторые недостатки:

• Для перемещения фрезы придется использовать две руки. Это необходимо для создания достаточного усилия и предотвращения заклинивания.
• Минимальный радиус, по которому будут созданы изгибы деталей ограничен диаметром инструмента (фрезы).
• Чтобы обрабатывать заготовки из разных пород дерева необходима точная регулировка скорости вращения вала, а в данном примере такая возможность не предусмотрена.

Этот пример объясняет, что даже проверенную временем и практическим опытом конструкцию при внимательном изучении оборудования и технологического процесса получится усовершенствовать.

Самодельный токарный станок по дереву своими руками: видео с инструкцией и комментариями автора проекта

Как сделать недорогой самодельный токарный станок по дереву своими руками

Простейший набор деталей для действующей конструкции

С помощью этого комплекта токарный мини станок по дереву своими руками сделать будет не сложно. Такую станину можно закрепить на деревянном, или металлическом основании. Точные параметры передней бабки подбирают с учетом габаритов и посадочных мест креплений двигателя. Более чем достаточно будет силовых параметров электромотора от бытовой стиральной машины. Для столярного оборудования такого типа хватит мощности от 250-300 кВт, если обеспечить ее передачу на вал с применением редуктора (шкива).

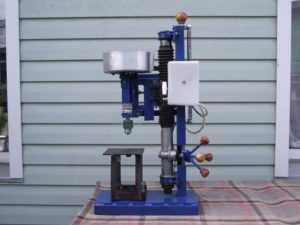

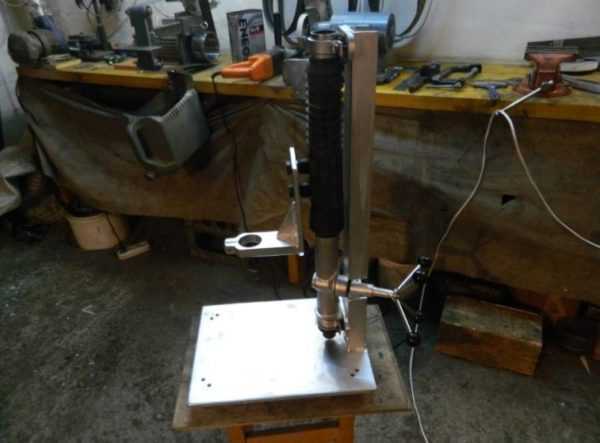

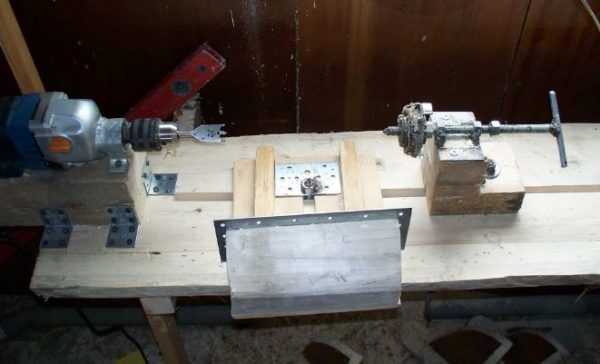

Принципиальная схема станка, созданного на основе стандартной дрели

Последний пример надо изучить подробнее.  Выбрав подходящий инструмент с электроприводом, можно получить необходимую мощность, скорость вращения. Стандартный патрон пригодится для надежного и быстрого закрепления заготовки. В современной технике такого вида предусмотрена защита от перегрева, попадания пыли внутрь корпуса. Тут установлены качественные переключатели, эффективная изоляция. Одного этого рисунка достаточно чтобы понять, как самому сделать токарный станок.

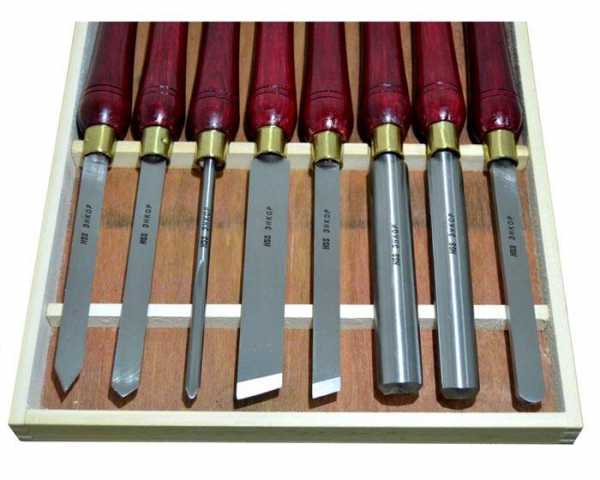

Изготовление резцов для токарного станка по дереву из подручных материалов

Эти необходимые для работы инструменты можно приобрести в специализированном магазине

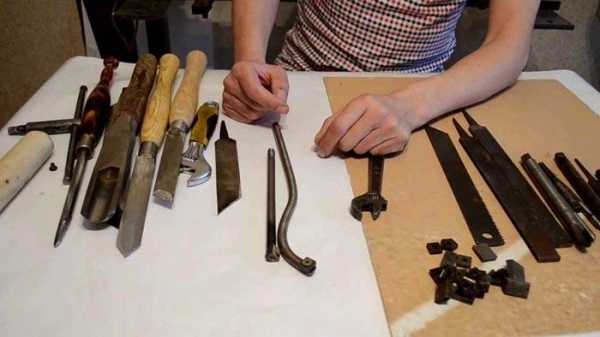

Для изготовления резцов своими руками понадобятся соответствующие заготовки

Подойдут напильники, пилы, гаечные ключи, другие изделия, созданные из инструментальной стали. Проще обрабатывать заготовки квадратной формы (в разрезе сечения). Следует убедиться в отсутствии трещин, иных дефектов, уменьшающих прочность. Для жесткой фиксации проходных резцов станок надо оснастить специальным держателем.

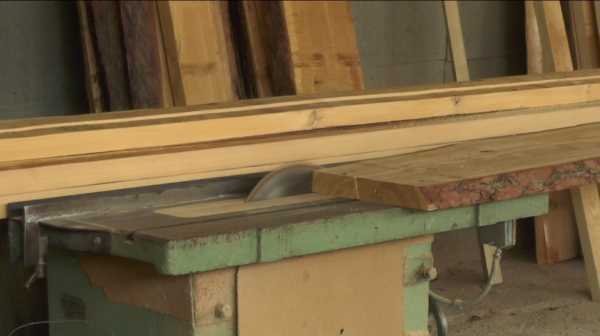

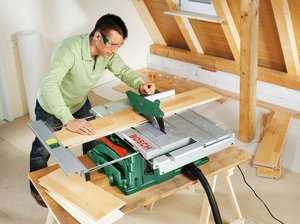

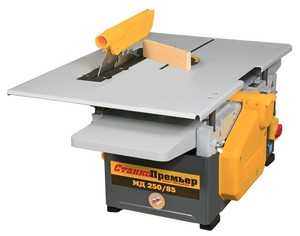

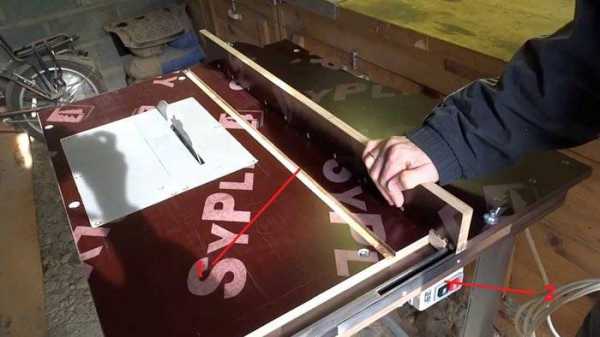

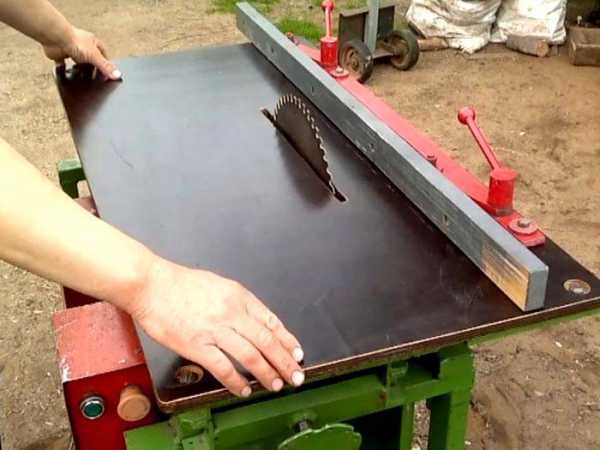

Важные компоненты для стационарной циркулярной пилы своими руками

В этом оборудовании важнейшие функции выполняет стол, поэтому его параметрам надо изучить с особым вниманием. В нем устанавливают электродвигатель с приводными механизмами, элементы цепи питания и управления. Он должен быть рассчитан на вес встроенных компонентов и деревянных заготовок. Надо не забывать, что в процессе эксплуатации возникнут статические и динамические нагрузки, вибрации.

Для повышения надежности стол для ручной циркулярной пилы своими руками можно создать на металлическом каркасе

При уточнении параметров станка надо учесть следующие факторы:

• Для этого оборудования мощность силового агрегата должна быть не менее 0,85 кВт.
• При расчете конструкции надо проверить высоту выступающей кромки диска. Она будет определять максимальную глубину пропила.
• Минимальная скорость вращения рабочего вала ограничена 1,5 тыс. оборотов в минуту. Желательно ее увеличить, чтобы в ходе выполнения рабочих операций не изменялся цвет деревянной заготовки.

Направляющую для циркулярной пилы своими руками создают с ровной кромкой (1). Выключатель (2) устанавливают на большом расстоянии от вращающегося диска для упрощения отключения двигателя при возникновении аварийных ситуаций

Описание недорогой циркулярной пилы из болгарки своими руками

Как и в предыдущем примере, при создании такого станка можно упростить решение задачи с помощью стандартных электроинструментов.

Чертежи стойки для болгарки своими руками

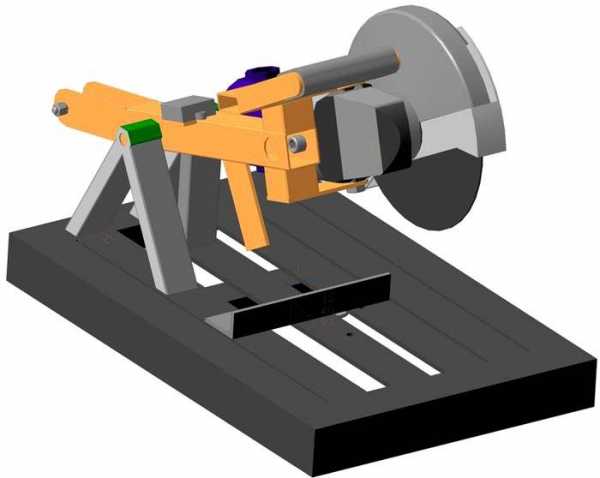

Рисунок в формате 3D

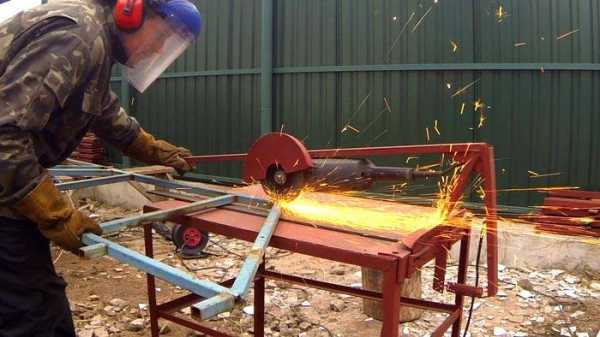

Такую схему используют для создания отрезного станка

Привод с режущим диском закрепляют на поворотном коромысле. Для облегчения физических усилий – устанавливают пружину, или противовес. Перемещение инструмента допустимо только в вертикальном направлении по дуге. Эта конструкция является мобильной. Ее можно устанавливать внутри помещений и на открытом воздухе на подходящем основании. При необходимости, болгарку можно демонтировать. Она закреплена винтовыми соединительными элементами на демпфирующей деревянной (резиновой) прокладке.

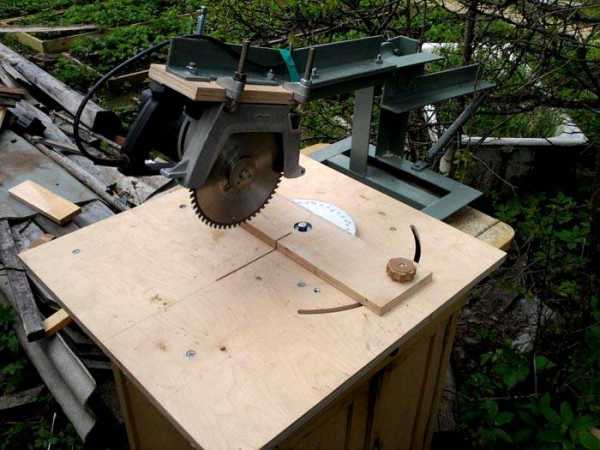

Для создания приспособления для циркулярной пилы своими руками можно применить этот чертеж. Коррекции в проект вносят с учетом размеров инструмента, дополнительных личных требований

При установке соответствующего диска такой станок пригоден для разрезания металлических деталей. Если предполагается выполнения рабочих операций с большими нагрузками, силовой каркас опоры и столешницу рекомендуется сделать из стальных элементов

Станина для болгарки своими руками: чертежи, видео, алгоритм изготовления отдельных частей и сборка:

Преимущества и процесс создания простейшего фрезерного станка по дереву для домашней мастерской

Это оборудование используют для выемки пазов по заданным размерам и аккуратного сверления под разными углами. С его помощью можно быстро снять четверть, создать углубление заготовке определенной формы. Даже без подробного объяснения понятно, что такие возможности пригодятся хозяину частного дома. Остается разобраться с тем, как изготовить фрезерный самодельный станок по дереву. Будет ли такое решение экономически целесообразным, или выгоднее приобрести технику фабричного производства?

Ответ на поднятые вопросы можно дать после подробного изучения соответствующих конструкций.

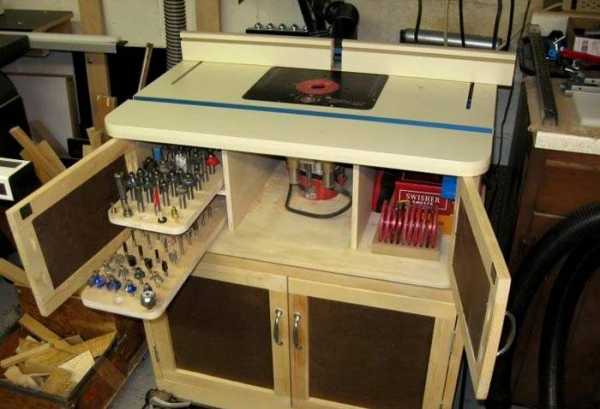

Специальный стол

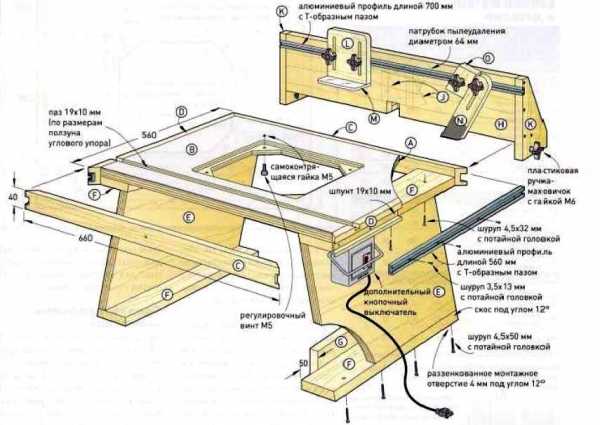

Чертеж ручного фрезерного станка по дереву

В центральной части стола устанавливают силовой агрегат, который вращает фрезу.  С помощью прижимов и других приспособлений обеспечивают фиксацию заготовки в нужном положении и перемещение ее по заданной траектории. Такое рабочее место оснащают системой оперативного пылеудаления.

Чтобы исключить ошибки в ходе реализации проекта, обратите внимание на отдельные параметры элементов конструкции:

• Стол для выполнения рабочих операций создают в стационарном исполнении. Его размеры и нагрузочные способности определят с учетом характеристик обрабатываемых образцов.
• Специалисты рекомендуют в нижние части опор установить винтовые регуляторы. С их помощью можно установить точное горизонтальное положение конструкции даже на поверхности с неровностями.
• Силовой каркас можно собрать из стальных труб (прямоугольных профилей). Для изготовления столешницы подойдет качественная и достаточно толстая древесно-стружечная плита. Тонкий лист металла будет вибрировать, что ухудшит точность обработки.
• Если выбрать двигатель мощностью 500-900 Вт, возможностей фрезы будет достаточно только для снятия тонких слоев, создания относительно небольших углублений.
• При установке силового агрегата 900-1900 Вт допустимо выполнение более сложных операций. Однако допустимы некоторые затруднения при обработке заготовок из древесины твердых пород.
• В мощные станки (более 2000 Вт) можно устанавливать фрезы любых типов. Такое оборудование относится к профессиональному уровню. Оно рассчитано на длительную эксплуатацию без перегрева мотора.
• Для изготовления монтажной пластины через которую двигатель прикреплен к столешнице, можно использовать лист из стеклотекстолита, металла.
• Чтобы обеспечить хорошую видимость в рабочей зоне, над столом монтируют подсветку.

С помощью дополнительного дна из толстой фанеры (ДСП, ДВП) и маховика уменьшают вибрации, повышают точность обработки заготовок

В следующей таблице представлена информация о том, сколько стоит ручной фрезерный станок по дереву на отечественном рынке.

Такие изделия создают на оборудовании X-CUT

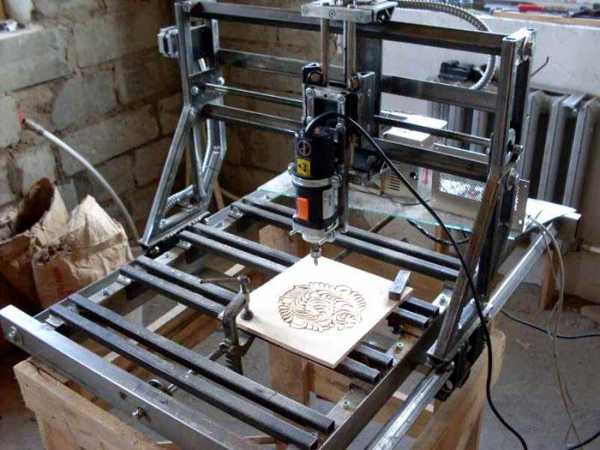

Целесообразность реализации проекта фрезерного станка с ЧПУ своими руками

Применение программного управления позволяет с высокой точностью создавать крупные серии деталей, выполнять уникальную и особо тщательную обработку. Для начала нового технологического процесса – достаточно загрузить новую программу и нажать копку «Пуск». Простое и сложное задание будет выполнено станком фрезеровочным по дереву автоматически, без вмешательства и контроля со стороны пользователя. Эта методика исключает ошибки оператора, обеспечивает высочайшее качество.

Преимущества оборудования этого класса очевидны. Остается выяснить, возможно ли создать станок ЧПУ по дереву своими руками. Ниже отмечены особенности оборудования данного класса:

• Придется обеспечить возможность перемещения фрезы по горизонтали во всех направлениях. Для этого понадобится не только соответствующая конструкция креплений, но и дополнительные электромоторы.
• Точное позиционирование инструмента обеспечивают с помощью датчиков, шаговых двигателей.
• Понадобится программное обеспечение, которое будет управлять движением фрезы, выполнять контрольные функции.

Для изготовления такого оборудования необходимы хорошие знания и практические навыки в электронике, механике, металлообработке и других областях

Важно! Даже при наличии подробного описания и чертежей фрезерный станок с ЧПУ по дереву своими руками будет сделать очень сложно.

Как самостоятельно сделать фрезы для станков по дереву

Для создания тих изделий понадобятся заготовки из прочной, устойчивой к высокой температуре и сильным механическим воздействиям инструментальной стали. Подойдут испорченные сверла, арматура, прутки. Необходимую форму можно создать с помощью алмазного диска, который установлен в точильном станке. Заточку кромки выполняют под углом от 7 до 10 градусов. Слишком узкая рабочая часть быстро будет испорчена даже при обработке мягкой древесины.

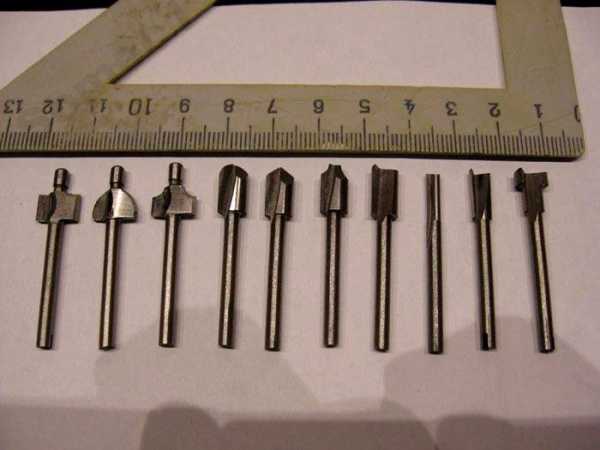

Миниатюрные самодельные фрезы для станка с ЧПУ по дереву

Чертежи и рекомендации для создания рейсмусового станка своими руками

Качественное воспроизведение этого вида обработки требует применения значительных усилий. Потому рекомендуется использовать трехфазный электродвигатель мощностью от 5 кВт и более с максимальной скоростью вращения ротора от 4,5 тыс. об/ мин.

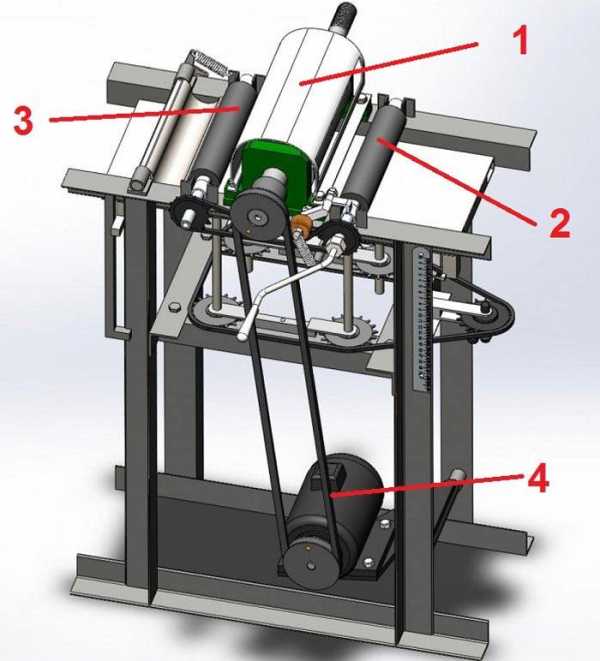

Эту схему можно использовать для изготовления самодельного рейсмусового станка по дереву

Вал (1) с одним или несколькими ножами вращается с помощью электродвигателя (4), двух шкивов и ремня. Для прижима и перемещения заготовки здесь установлены ролики (2, 3) и ручной привод с цепным механизмом. Конструкция собрана на прочной раме из стальных уголков.

С учетом личных предпочтений не сложно подготовить чертежи рейсмуса своими руками. Для коррекции технических характеристик учитывают объем будущих работ, параметры заготовок, размеры помещения.

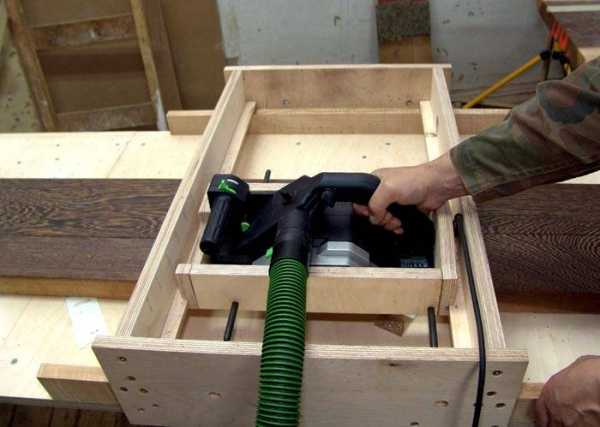

Изготовление функционального рейсмуса из электрорубанка своими руками

Быстро и недорого можно сделать станок на основе стандартного инструмента с электрическим приводом.

Для создания рейсмуса из рубанка своими руками надо внимательно изучить это фото

На снимке видно, что электроинструмент закрепляют над заготовкой в специальной раме. Обеспечивают возможность перемещения его в продольном и поперечном направлении со строгим сохранением между ними угла 90°. Современный рубанок оснащают специальным выводом для подключения пылесоса. Поэтому не возникнет проблем с удалением отходов.

Технология создания шлифовального станка по дереву своими руками

Это оборудование выполняет свои функции с применением жестких валов и гибких полотен с нанесенным на поверхность абразивом, щеток и других специальных инструментов.

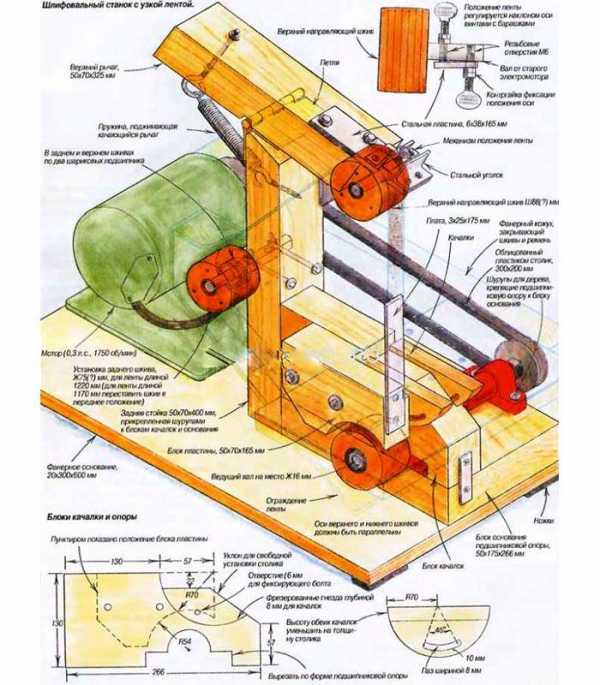

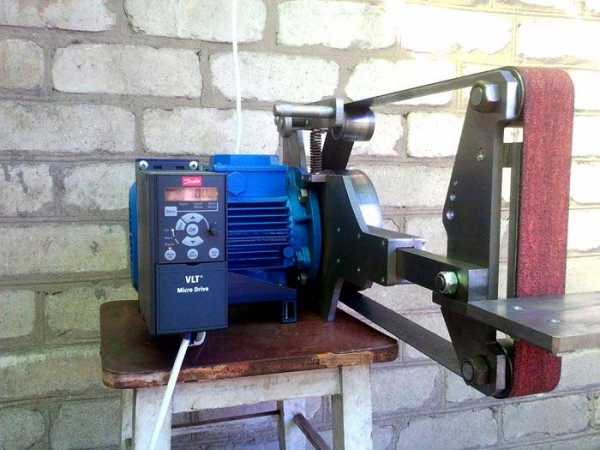

Для создания шлифовального ленточного станка своими руками можно использовать эту схему

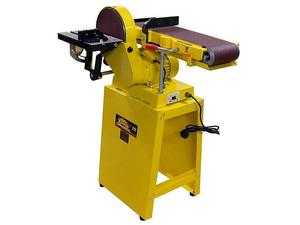

Аналогичная конструкция фабричного производства, собранная на металлической раме

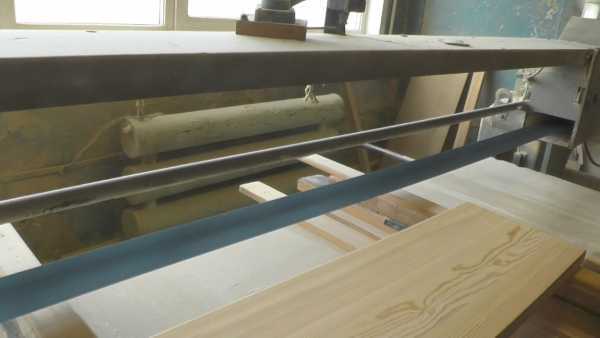

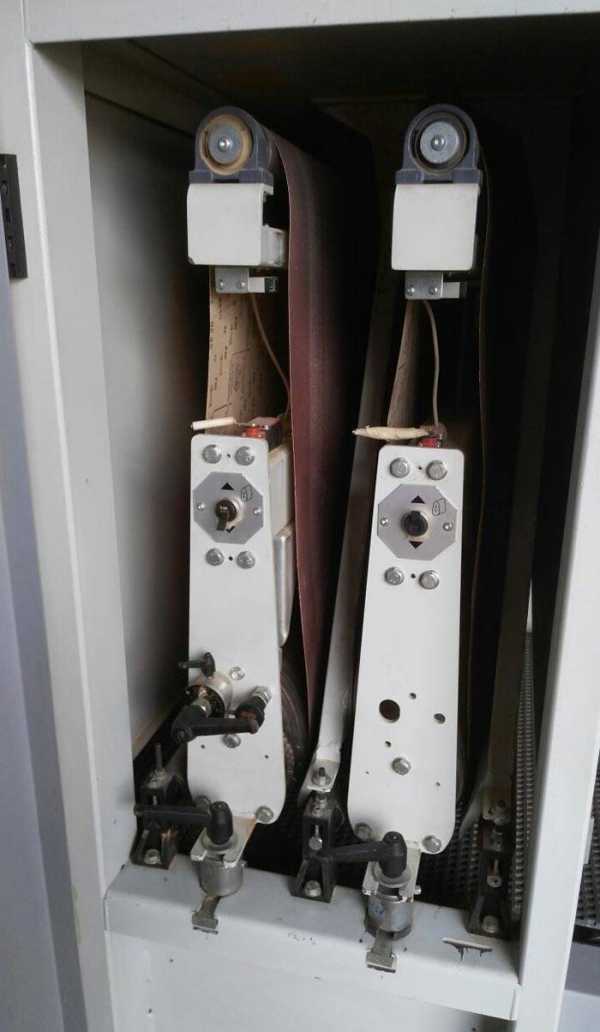

В калибровально-шлифовальные станки по дереву устанавливают широкие ленты. Такие инженерные решения предназначены для массового производства изделий

В барабанном шлифовальном станке по дереву заготовки обрабатывают с применением подобных сменных инструментов

Для изготовления техники бытового уровня рекомендуется выбрать относительно простую конструкцию с движущейся лентой. Ее можно создать самостоятельно после определения необходимой длины с учетом точного расположения поддерживающих роликов. Применяют следующий алгоритм:

• Ширину ленты устанавливают от 15 до 25 см.
• Из подходящего по зернистости полотна наждачной бумаги нарезают полосы.
• Их наклеивают на гибкую основу из плотного материала встык, без больших швов.
• Предотвращают соскальзывание ленты с помощью увеличения диаметра опорных роликов в центральной части на несколько миллиметров. Также пригодится установка на них слоя из резины.

Статья по теме:

Шлифовальная машинка по дереву. Какие существуют виды машинок, для каких целей они предназначены и как выбрать лучший инструмент? Об этом и многом другом читайте в нашем материале.

Правильное создание фуговального станка по дереву своими руками

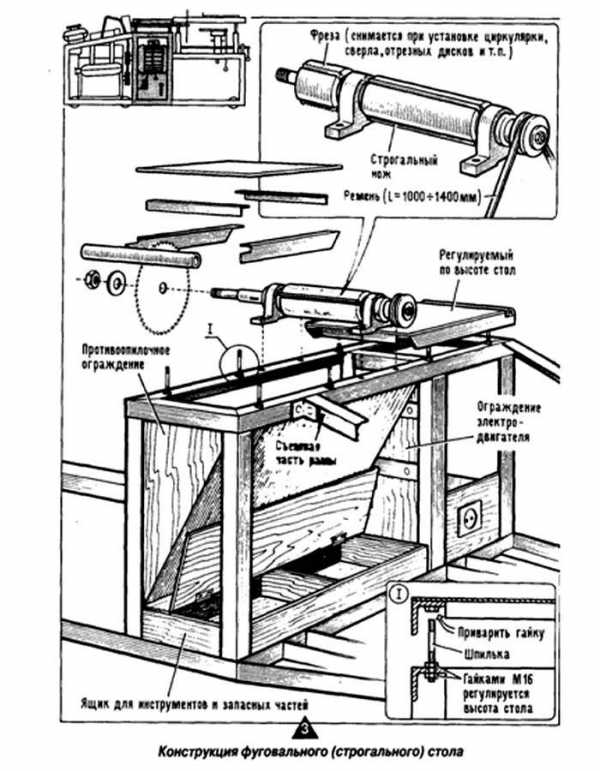

Схема строгального станка по дереву для дома

Обратите внимание на следующие детали этой конструкции:

• Специальные направляющие плоскости предотвращают разбрасывание отходов, упрощают сбор опилок.
• Регулировки стола по высоте позволяют настроить точно настроить режим обработки заготовки.
• Встроенный ящик пригодится для хранения запасных частей, сменных инструментов.
• Вместо фрезы тут можно установить циркулярную пилу, отрезной диск сверло. Создание такого фуганка своими руками поможет оснастить свою мастерскую многофункциональным оборудованием без лишних затрат.

Качественные самодельные станки по дереву своими руками: видео, дополнительные материалы и рекомендации, выводы

Приведенные сведения убедительно свидетельствуют о том, что много практических задач в ходе оборудования личной мастерской можно решить успешно собственными силами. Упрощает реализацию проектов применение уголков, крепежа, иных готовых изделий из металла. В некоторых случаях допустима установка стандартного электроинструмента, который будет выполнять основные функции. Но для точных выводов в любом случае пригодится сравнительный анализ с аналогичным оборудованием, представленным в торговой сети.

Создание разных деревообрабатывающих станков для домашней мастерской описано в следующих видеоматериалах.

Токарный станок по дереву:

Компактная циркулярная пила:

Универсальный фрезерно-рейсмусовый станок:

Шлифовальное оборудование:

Недорогой строгальный станок:

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Станки для деревообработки — виды оборудования для домашней мастерской

Деревообрабатывающие станки являются необходимым оборудованием для тех, кто хочет создать полезное и красивое изделие путем обработки дерева. Но тут важно понимать, что только при правильном выборе подходящего инструмента осуществляется возможность создания поистине красивого предмета из дерева.

До сегодняшних дней ручные изделия из дерева имеют высокую цену, так как в процессе тратится много усилий и времени работника, в сравнении с заводским конвейерным производством.

Основные виды деревообрабатывающих станков

Существует некоторая классификация, по которой можно поделить деревообрабатывающие станки на несколько видов, исходя из предназначения, исполняемой операции:

Универсальный деревообрабатывающий станок

• пиления;
• прессовки;
• строгания;
• сверления отверстий подходят сверлильно-присадочные, радиальные, вертикальные станки;
• фрезеровки;
• шлифования;
• заточки предполагает обработку цилиндрического изделия. Тут нужны токарные станки по дереву.

Станок для пиления предусматривает возможность:

• обрезки;
• раскроя детали;
• криволинейного, поперечного и продольного распиливания заготовки.

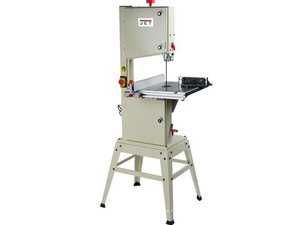

В данном случае станки по дереву представлены в виде лобзикового станка, ленточной пилы.

Агрегат для прессовки предназначен для того чтобы изготовлять МДФ, ДСП, фанеру. Чтобы произвести такие процедуры, понадобиться наличие ручных прессов, прессов.

Агрегат для строгания предполагает обработку деталей про профилям и плоскостям. С помощью инструмента можно создать идеально ровную деревянную поверхности. В данном случае понадобятся механизмы:

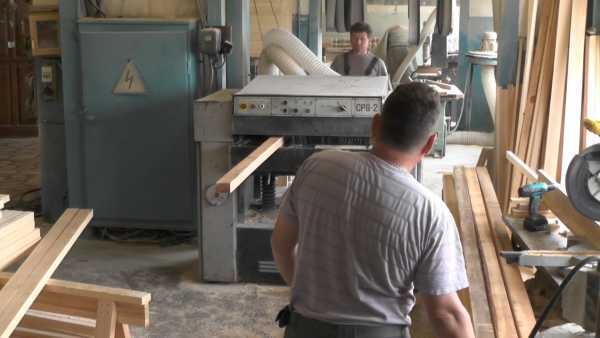

• рейсмусовые;

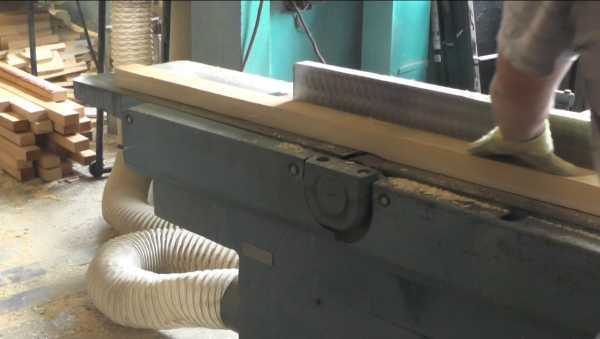

• фуговальные;
• строгальные деревообрабатывающие.

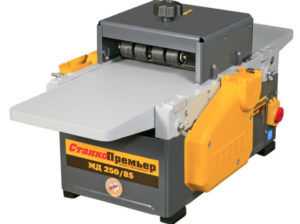

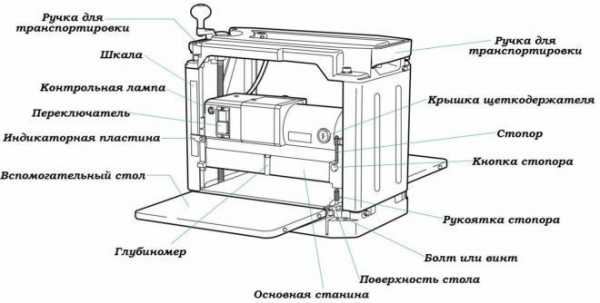

Конструкция рейсмуса

Фрезеры необходимы для художественной работы с деревом, его обработки, а также профилирования деталей, они бывают:

Шлифовальные машины нужны чтобы:

• убрать заусеницу, волну;
• снять провес;
• сгладить острый край;
• калибровать деталь;
• чтобы придать определенную шероховатость поверхности.

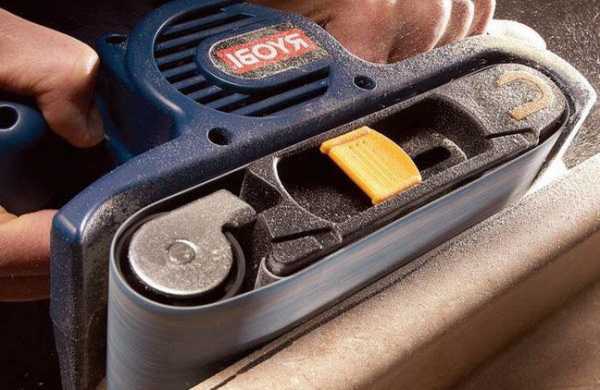

Ленточная шлифовальная машина по дереву

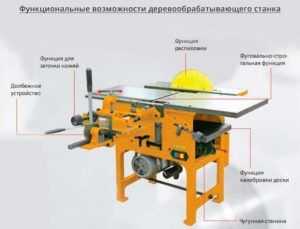

Бытовые аппараты для дерева многофункционального типа

Многофункциональные станки, предназначенные для обработки дерева, используют чтобы совершить в полупрофессиональной либо домашней мастерской разнообразные операции по резке. Многофункциональные станки в этом случае подразумевают следующие методы, предполагающие воздействие на дерево:

• строгания;
• пиления;
• сверления;
• фрезеровку;
• шлифовку.

Главные достоинства инструмента

Деревообрабатывающие станки обладают множеством преимуществ при работе с ними, а именно можно выделить следующие аспекты.

Во время работы мастер тратит намного меньше усилий, сравнивая с ручными инструментами, так как этот вариант приводит к быстрому переутомлению, потере наблюдательности и трате времени на изготовлении детали.

Станки гарантируют высокое качество исполнения изделия. При работе с ним даже начинающие мастера смогут достичь высоких показателей точности.

Данное преимуществом объясняется тем, что во время эксплуатации электрического или ручного инструмента мастер передвигает инструмент, а при работе со станком – детали. Благодаря этому, можно легче и лучше контролировать процедуру, а также осмотреть область резки.

Существенное повышение производительности труда. Станок дает возможность за такой же период произвести в несколько раз больше деталей, нежели с электрическим или ручным.

Разновидности деревообрабатывающих станков

Различают несколько видов деревообрабатывающего оборудования:

• специальные;
• специализированные;
• универсальные.

Во время производства нередко используют определенное оборудование, предназначенное для того, чтобы обработать одинаковые детали, которые отличаются только размерами. К примеру, к специальным относят форматно-раскроечные устройства – благодаря ему происходит распиливание плит и щитов. Данное оборудование чаще всего применяет при создании дверей и мебели корпусного типа.

Кромкошлифовальный станок KSO 1500F

К специализированному оборудованию относят те инструменты, которые предназначаются, чтобы выполнить конкретную операцию. К примеру, кромкошлифовальные станки позволяют выровнять раму, профиль, края щита. Данный инструмент используют в столярных и мебельных цехах.

Универсальный станок отличается возможностью использования в разнообразных областях. При помощи их можно удачно произвести ряд разнообразных операций. Универсальным станком можно заменить несколько специальных, но, к сожалению, он будет уступать по показателям результативности и точности. Но в случае небольших цехов либо мастерских, данный вариант является самым удачным выбором. Он позволит не только сэкономить время, но и денежные средства.

Но если выше наведенный инструмент идеально подходит для производств серийных либо мелкосерийных типов, то домашнюю мастерскую можно смело пополнять станками комбинированными. При помощи его можно сделать разнообразные операции: сделать отверстие, строгать и распиливать изделий и др.

Рекомендации по выбору станка для обработки дерева

При выборе деревообрабатывающего оборудования, необходимо понимать, какую максимальную нагрузку он сможет выдержать. В данном случае самым важным техническим параметром является мощность – именно от нее будет зависеть эффективность, результативность, качество, а также скорость производимой работы.

Кроме этого, важно обращать внимание на следующие характеристики и особенности деревообрабатывающего агрегата:

Регулировка глубины пропила

• максимальную глубинку пропила;
• максимальную ширину и глубину строгания;
• минимальную длину изделия, используемого как заготовку;
• максимальную глубину сверления.

Также следует обращать внимание на то, какой вид станины используется. К примеру, оборудование, имеющее сварную станину, можно использовать для производства среднего и малого размеров при обработке деталей среднего размера. Также существуют агрегаты, имеющие литую станину – этот вариант применяют в работе с изделиями больших габаритов – цена на такое устройство немного выше.

Еще важные характеристики деревообрабатывающего оборудования для мастерской:

• Благодаря встроенной защитной системе, осуществляется автоматическое выключение оборудования при перегреве.
• Высокий уровень безопасности.
• Обслуживание и наладка не требует каких-либо специальных знаний и навыков – все можно сделать быстро и без усилий.
• Минимальный шум при эксплуатации гарантирует комфортность работы.
• Доступность стоимости.

Выбор оборудования по его функциональному назначению

При покупке следует учитывать функциональности. Станки можно поделить на 3 типа:

Функции деревообрабатывающего станка

• узкоспециализированный;
• универсальный;
• бытовой станок.

Узкоспециализированный станок – это лучшее решение при необходимости произведения качественной и точной обработки. Оборудование используют для конкретной задачи, а это дает возможность справляться с работой на высшем уровне.

Сверхточную обработку детали на большом производстве проводят путем применения станков, мощность которых достигает показателей в 2500–12000 Вт. Каждый промышленный станок характеризуется большими глубиной пропила и шириной строгания. Кроме этого, они имеют набор разнообразных дополнительных функций.

Универсальный. Данное оборудование используют в небольшом и малом производстве, в мастерской. Они отличаются небольшой мощностью в 450–3000 Вт. Характеризуются многофункциональностью, так как способны:

• распиливать;
• фуговать;
• фрезеровать;
• сверлить материал.

Универсальный инструмент дает возможность замены ряда установок, предназначенных для определенной сферы, а это гарантирует существенную экономию рабочего пространства.

Деревообрабатывающий бытовой станок МД

Бытовой станок идеально подходит для домашней мастерской. Стоимость такого товара будет оптимальной, если сравнивать с другими изделиями.

Несмотря на то, что по мощности и цене станки довольно низкие, но они производятся из прочных деталей, поэтому способны служить на протяжении длительного времени. Каждое устройство оснащено электродвигателем, позволяющим эксплуатировать его в условиях быта.

Качественный станок отличается наличием удобной столешницы, так как она дает пространство для удобного выполнения задачи. На рынке представлены разнообразные виды станков для обработки дерева – выбор зависит только от предназначения и наличия необходимых функций для определенного вида работы.

Видео: Станки для деревообработки

promzn.ru

классификация оборудования для деревообработки, обработка дерева

Классификация оборудования

Узконаправленные устройства способны осуществлять такие операции:

• пиление;
• прессовка;
• строгание;
• сверление;
• фрезерование;
• заточка;
• шлифовка.

Многофункциональные станки способны совмещать несколько задач одновременно. Ассортимент оборудования для обработки древесины достаточно большой и классифицировать их можно по различным признакам.

По назначению:

1. Общего.
2. Специального.
3. Универсальные.

По характеру перемещения относительно режущего инструмента заготовки:

• проходные;
• цикловые.

При выполнении работ по технологическому признаку:

• без стружкообразования;
• со стружкой.

По степени автоматизации и механизации:

• Механизированные.
• Полумеханизированные.
• Автоматические.
• Полуавтоматические.

По типу:

• круглопильные;
• ленточнопильные;
• фрезерные;
• сверлильные;
• долбёжные;
• шипорезные;
• шлифовальные;
• токарные.

Все рабочие органы станка делятся на главные, которые выполняют подачу и резание заготовок и вспомогательные. Кроме этого машины оснащены двигательными, передаточными механизмами и опорными элементами.

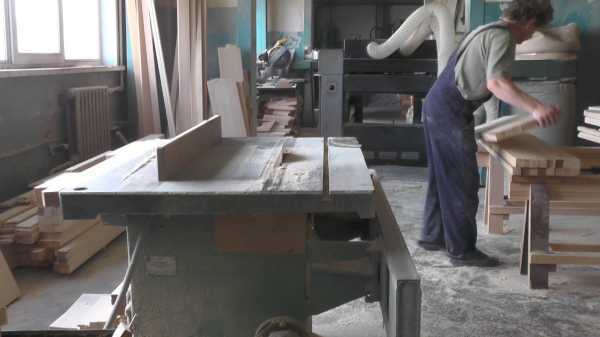

Круглопильные машины

Круглопильный станок — это дисковая пила, которая выступает через прорез в центре рабочего стола. Снабжённый линейками, упорами и направляющими, он применяется, чтобы отпилить по размеру древесину или искусственный материал.

С его помощью можно выполнить поперечный и продольный распил, вывести кромку под прямым углом и под наклоном снять фаску. Это первый станок, который приобретается мастером в мастерскую.

Выпускают пилы с диаметром полотна от 140 мм до 300 мм. Глубина реза заготовки определяется размером выступа полотна над столом.

Полотно можно наклонять от вертикального положения в пределах 45° за счёт легко читаемой градуированной шкалы. В непосредственной близости от полотна делается небольшая съёмная секция для замены диска.

Чтобы не защемить вращающееся полотно за диском крепится расклинивающий нож под разные размеры полотна, который сохранит пропил открытым.

Над полотном навешивается металлическое ограждение, для предотвращения случайного касания рукой пилы. Оно крепится на регулируемом кронштейне или расклинивающем ноже.

Отрезные станки имеют мощные электродвигатели, они способны придавать полотну высокую скорость. Мощный мотор при распиловке плотной и массивной древесины меньше подвержен перегрузкам.

Стол машины должен быть ровным и жёстким. Чем он больше или оснащён секцией расширения, тем большего размера заготовки сможет обработать машина.

Возможности продольной распиловки, когда заготовка перемещается вдоль упора, определяются максимальным расстоянием между полотном пилы и упором.

Для поперечного пиления заготовок и выполнения скосов применяется регулируемый упор. Он перемещается параллельно полотну в прорези стола под углом от 90º до 45º по отношению к направлению волокон или продольной оси заготовки.

Ленточнопильные устройства

Модели таких машин имеют цельную опорную конструкцию или устанавливаются на невысоких подставках.

Для каждой модели выпускаются различные виды металлических полотен, замкнутых в круг. Изготавливаются они из прочной гибкой стали с твёрдой, мелко режущей кромкой с одной стороны. Размер зубьев определяется их количеством в 25 мм длины полотна. Ширина полотна варьируется от 3 мм до 200 мм. От формы зуба зависит возможность либо чистого, либо быстрого пиления.

К дополнительным функциям можно отнести наличие шкалы, которая гарантирует точность распила. Поворот и наклон стола, важные составляющие при фигурных и косых распилах.

Фрезерные машины

Фрезерный станок применяется для резки деталей из дерева, фрезерования рельефных элементов и профилей, обработки заготовок.

Этот станок не может выполнить работу без фрезы, которая представляет собой насадку различной формы и размера. Их можно разбить на две группы — насадные и концевые фрезы. Для их правильного выбора необходимо сначала определиться с видом работ. Фреза насаживается на шпиндель, который отходит от двигателя.

Исходя из технологических и конструктивных признаков устройства, расположение шпинделя может быть нижним и верхним. От этого зависят виды работ, выполняемые устройствами.

Вращение фрезы является главным движением в таких моделях. Под движением подачи понимается перемещение фрезы относительно заготовки. Для подготовки резания в станке присутствуют вспомогательные движения, такие как настройка, наладка, управление, закрепление детали, её освобождение и т. д.

Группа фрезерных станков обширная — это горизонтально-фрезерные консольные машины, универсальные, широкоуниверсальные, вертикально-фрезерные, бесконсольные, копировально-фрезерные, карусельно-фрезерные и барабанно-фрезерные.

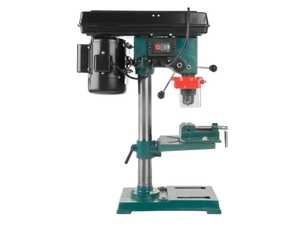

Сверлильные устройства

Для сверления с высокой производительностью и в напряжённых режимах в домашней мастерской, предназначен сверлильный станок. Шпиндельная бабка машины смонтирована на жёсткой металлической стойке-колонне. В неё входит патрон под сверло, механизм привода и электродвигатель.

Патрон имеет три самоцентрирующихся кулачка и рассчитан на свёрла с хвостиками. Устройства оснащаются асинхронными электродвигателями. Перестановка приводного ремня по набору шкивов меняет скорость машины в диапазоне 4—5 значений, от 450 об/мин до 3 тыс. об/мин.

Вылет сверла должен быть как можно больше. Это расстояние между стойкой и центром рабочего стола или сверлом.

Вертикальным ходом патрона определяется максимальная глубина отверстия. Максимальный ход патрона от 50 мм до 90 мм. Регулятором глубины устанавливается глубина сверления.

Патрон станка для предотвращения травмы закрывается ограждением. Для станка потребуется набор высококачественных спиральных и центровых спиральных свёрл до 10 мм в диаметре.

В группе сверлильных машин большое разнообразие моделей — это вертикально-сверлильные, одно- и многошпиндельные полуавтоматические, одностоечные кардинально-расточные, радиально-сверлильные, расточные, алмазно-расточные, горизонтально-сверлильные и прочие. Каждый из этих станков имеет своё предназначение.

При помощи сверлильных устройств делают сквозные и несквозные отверстия высокой точности, выполняют операции зенкерования, рассверливания, фрезерования и другие. Обзор сверлильных мини-станков можно посмотреть здесь.

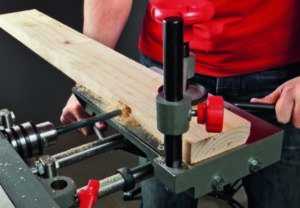

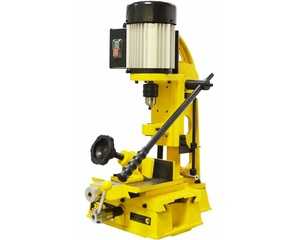

Долбёжные машины

Станки, предназначенные для образования различных размеров и форм пазов, называются долбёжными. Их можно применять для создания необычной формы профиля или снятия слоя древесины.

Схема долбёжного станка напоминает сверлильные модели. Принцип их работы зависит от комплектации оборудования.

Основные особенности устройства:

1. Специальная цепь. Она состоит из отдельных звеньев, соединённых между собой шарнирами. Каждое звено — это заточенный фрезерный зуб.
2. Основные узлы. С их помощью передаётся движение и корректируется процесс обработки. Цепь движется по специальной направляющей планке, удаляя дерево. Чтобы изменить сечение отверстия, нужно менять цепь.

Такие агрегаты устойчивы к нагрузкам и имеют большой срок эксплуатации. Долбёжное оборудование для деревообработки в домашних условиях довольно дорогое.

Его целесообразно использовать на промышленных предприятиях с серийным производством готовой продукции. Поэтому деревообработка в домашних условиях возможна при помощи долбёжного приспособления, которое устанавливается на машины другой специализации.

Шипорезные устройства

В столярном и мебельном производстве широко применяется такой станковый агрегат, как шипорезный станок. Эти машины применяются при изготовлении паркета, с их помощью можно обрабатывать напольные доски, древесно-стружечные плиты, калиброванные деревянные щиты.

Основное назначение агрегата — это сращивание заготовок по всей длине. В торцах деталей устройством нарезаются шипы, которые обрабатываются клеем, а затем направляются в прессы. Шипорезные модели могут быть односторонние и двухсторонние. На двухсторонних устройствах шип за один проход нарезается с двух концов. Шиповые соединения бывают круглые, ящичные, овальные и ласточкин хвост.

Основным рабочим инструментом машины являются пилы и фрезы. Дополнительно устройство может оснащаться удлинителем рабочей поверхности и прижимным пневматическим механизмом.

Шипорезные станки целесообразно применять на крупных производственных предприятиях с серийным производством. Для небольших мастерских или в домашних условиях оптимальным будет применение фрезерных станков, оснащённых шипорезной кареткой.

Шлифовальные станки

Шлифовальные машины применяются для отделки широких плоских панелей и досок. На них располагается шлифовальная лента, круг, рабочая поверхность и упор.

Вертикально расположенный металлический диск, покрытый наждачной бумагой, используется для шлифования закруглённых или прямоугольных концов на заготовке, а также для обработки скосов. Абразив на бумажной основе приклеивается к диску специальным клеем.

Для шлифования длинных кромок или сторон заготовки используют шлифовальную ленту, натянутую между двумя металлическими валиками. Обычно лента расположена горизонтально, а заготовка фиксируется поперечным упором, но ленту можно поставить и вертикально.

Существуют станки барабанного типа. Они применяются для шлифования щитов, досок, реек и других длинных плоскостей. С их помощью поверхности придаётся нужная шероховатость.

Применение шлифовальных машин позволяет освободить деревянную поверхность от неровностей и шероховатостей. С их помощью можно обработать детали, отрезать по заданному размеру деталь.

Токарные агрегаты

Широкий спектр различных задач может выполнить токарный станок. Он применяется при обточке, нарезании резьбы, сверлении, обработки торцов и создании пазов. С его помощью можно изготовить детали и элементы мебели. О токарных мини-станках читайте здесь.

Существуют промышленные устройства, для небольших производств и бытовые. К основным видам такого оборудования можно отнести винторезный, револьверный, карусельный, многорезцовый станок. У каждого из них свои предназначения.

При помощи таких машин, возможно, осуществлять нарезку и зачистку материала. Принцип работы — это постепенное при помощи станка и стамески снятие стружки с изделия. Элементами этого устройства являются станина, передняя и задняя бабки, электродвигатель.

Инструкция работы на этом оборудовании начинается с отбора пиломатериалов. Не рекомендуется брать в работу древесину с сучками, пониженной или повышенной плотности. Важно, чтобы заготовка была нарезана необходимых размеров. После подготовки пиломатериала можно приступать к его обработке.

Готовую деталь шлифуют, не снимая её со станка. Каждый владелец мастерской или гаража сам подбирает для себя его оснащение. Одни приобретают универсальные бытовые станки, примером могут быть станки СУБД-4, БЕЛМАШ СДМ-2200, Муравей СД-3−02 и другие. Кто-то делает приспособления и самодельные станки самостоятельно.

Чтобы изготовить деревообрабатывающий станок своими руками для домашней мастерской, в первую очередь важна идея, а уже потом подробное описание оборудования, чертежи, схемы, видеоинструктажи опытных мастеров и комплектующие. О том, как выбрать деревообрабатывающий станок для домашней мастерской, можно узнать в данной статье.

Не обойтись в мастерской и без станков по металлу. Так, при создании фрезерного станка по металлу для домашней мастерской размеры оборудования нужно подогнать под размеры помещения.

Обустраивать мастерскую лучше в отдельном помещении. Шум от работы самодельных станков не должен никому создавать дискомфорт.

obrabotkametalla.info

Новаторское оборудование для домашней мастерской

Канал “Руки из плеч”. Образцы инновационного оборудование для облегчения труда и оснащения домашней мастерской. Сначала посмотрите краткий обзор с комментариями опытного мастера. Потом ознакомьтесь с подробностями по каждому приспособлению на видео.

Мини форматник

Начнём с простого, но полезного раскроечного столика, приспособленного для дисковой пилы. Для изготовления направляющей понадобится всего несколько ровных брусков. А в качестве столешницы можно использовать часть листа фанеры. При необходимости довольно просто установить направляющую для пила под углом.

Магнитное стусло

Далее оборудование тоже для распила, но уже ручного. В отличие от обычного, благодаря магниту ножовка в данном случае японская пила, не отклоняется от направляющей. Это положительно влияет на качество реза в домашней мастерской.

Модернизация торцовки

Ещё одно оборудование, на которое стоит обратить внимание производителям торцовок. Да и вы сможете много где применить подобные решения. Если требуется отпилить несколько заготовок разных размеров, то приходится долго крутить ручку, чтобы зажать деталь в тисках. Проще было бы воспользоваться подобным устройством. Гайка состоит из двух половинок. Верхняя часть – половинка удлиненной гайки, приваренная к подпружиненной оси. Нижняя – часть трубы подходящего диаметра. При нажатии на рычаг верхняя часть поднимается. Подведя упор к детали, можно ею зафиксировать. Нужно довернуть рукоятка тисков.

Струбцина

Еще одна струбцина к коллекции. Необычный вариант с возможностью торцевого прижима при помощи двух эксцентриков. Ими же регулируется и сила прижима.

Направляющая для фрезера

Следующая списки – столик направляющий для ручного фрезера. Позволит обрабатывать объёмные детали. Таким образом просто можно получить плоскость, параллельную столу, по которому движется направляющая.

Приспособление для посадки семян

Этот дачный сезон почти закончен. Готовь сани летом. Не лишним в следующем году будет полезное оборудование, позволяющие быстро высадить семена на одинаковом расстоянии друг от друга. Да и сделать его под силу каждому. Нужно в уголке просверлить равно удаленные друг от друга отверстия и вклеить в них бумажные конусы. Обратили внимание на грядку автора идеи этого оборудования? Удивительно, насколько всё ровно, параллельно, аккуратно. Просто мечта перфекциониста.

Стол трансформер

Напоследок очень классная идея стола трансформера. Крайне интересное решение. Картина на стене превращается в стол. Причём, он не откидной, а вполне транспортабельный.

izobreteniya.net

Мастерская для резьбы по дереву, организация рабочего места ~ Резьба по дереву

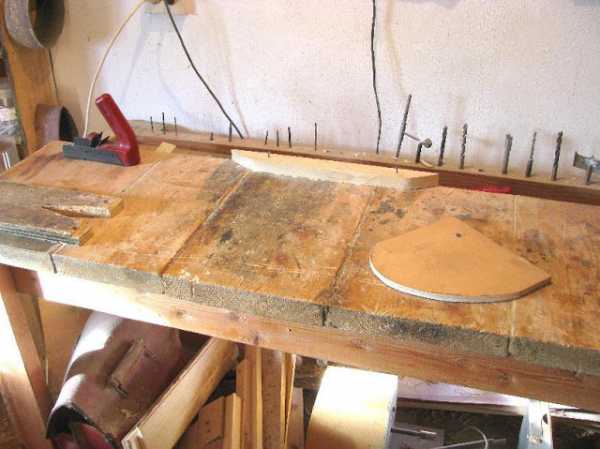

Верстак для резьбы по дереву

Державки для фиксации заготовок

Простейший винтовой зажим

Вариант хранения инструмента

• Деревообрабатывающий станок на 1,1 Квт
• Бензопила
• Электролобзик
• Электрофуганок
• Шлифмашинка
• Дисковая пила
• Шуруповерт
• Дрель
• Бормашины
• Электростамеска-шабер
• Ножовки : — универсальная;

• Топоры, скобели
• Стамески : — плоские;

• Самодельный токарный станок по дереву.

www.rezbakrasa.ru

Станки по дереву для домашней мастерской своими руками

Самодельные станки и приспособления для домашней мастерской – подробный обзор

29.01.2017

Изготовление своими руками различных поделок, мебели, самостоятельный ремонт автомобиля, популярны не только по причине врожденной способности наших людей к созиданию. Это еще и неплохая экономия семейного бюджета. Однако подобное хобби требует наличия специального оборудования. В любом доме есть элементарные ручные инструменты, в том числе электрические. Дрель, шуруповерт, болгарка, ручная дисковая пила, электролобзик.

Эти приспособления облегчают труд домашнего мастера, но с их помощью невозможно выполнять работу профессионально. Домашняя мастерская должна быть оборудована компактными станками.

Обзор самодельных станков для домашней мастерской — видео

Такая техника в изобилии предлагается специализированными магазинами.

Оснастив рабочее место таким арсеналом, вы сможете изготовить все, что угодно. Но высокая стоимость инструмента сводит на нет экономию при производстве поделок.

Остается одно – изготовить станки своими руками. Самодельное оборудование может работать ничуть не хуже заводского. К тому же, можно внести конструктивные ноу-хау для расширения возможностей.

Самодельные станки для домашней мастерской по дереву

Токарный станок по дереву

Его можно сделать из уже имеющихся инструментов. Достаточно крепкого стола, или просто массивной доски, установленной на ножки. Это будет станина. Зажимной шпиндель для деревянных заготовок не обязателен. Равно как и отдельный двигатель привода. Есть простое комплексное решение – электродрель.

Если имеется регулятор оборотов – вообще замечательно. В патрон закрепляется перьевое сверло по дереву. Его необходимо доработать: заточить рабочую кромку в виде трезубца.

Следующий обязательный элемент – задняя бабка. В токарных станках по металлу, она необходима для поддержки длинных болванок. При обработке дерева на станке без зажимного шпинделя, задняя бабка является фиксирующим элементом. Она прижимает болванку к трезубцу, и поддерживает ее на оси вращения.

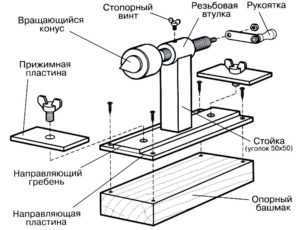

Типовая конструкция задней бабки на иллюстрации. Резец в таком станке не закрепляется в суппорте. Деревянные заготовки обрабатываются ручной стамеской, которая опирается на подручник.

Самодельные фрезерные станки по дереву

Сложность инструмента зависит от вида производимых работ. Для элементарной торцевой обработки достаточно просто установить ручной фрезер под ровную столешницу. Электроинструмент крепится вверх ногами, рабочая насадка выступает над поверхностью. Такие самодельные станки широко распространены среди домашних мастеров.

Если кронштейн для ручного фрезера снабдить устройством изменения высоты, вы получите полупрофессиональное оборудование.

Есть и более сложные конструкции. Если установить надежный подвес для ручного фрезера, вы сможете выполнять сложную фигурную обработку, в том числе и по шаблонам. Самодельные сверлильные станки. Есть удобные приспособления для дрели, которые превращают ручной инструмент в стационарное оборудование. Но такие стойки опять же стоят денег. Подобные приспособления несложно сделать своими руками. Один из вариантов – использование направляющих для мебельных ящиков. В сверлильном станке, главная задача обеспечить прямолинейное движение патрона по оси вращения.

Самый простой станок представляет собой направляющее приспособление, а перемещение осуществляется без дополнительных рычагов. Одной рукой станок прижимается к заготовке, а второй – дрель опускается по направляющим. Для работы с деревом, такие станки самоделки подходят. Для обработки толстого металла, понадобится более тяжелая техника.

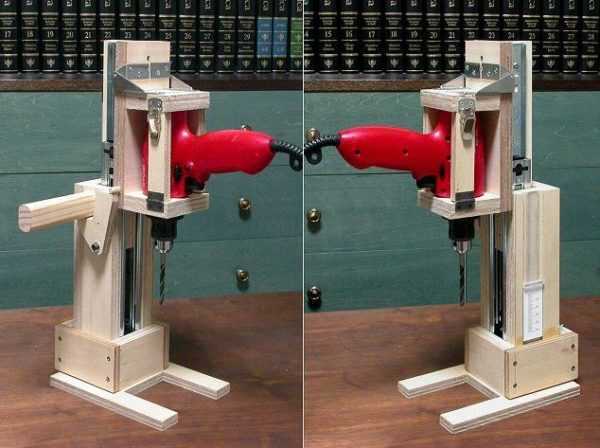

Как сделать самодельный сверлильный станок смотрите в этом видео

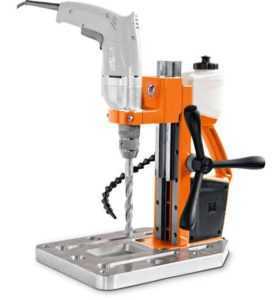

Наши «кулибины», научились использовать в качестве механизма сверлильного станка рулевые рейки от «Жигулей». Можно использовать ручную дрель, если закрепить хомутовый зажим на точках крепления рулевых рычагов. Если вам нужен по-настоящему мощный станок, придется использовать отдельный электромотор. За основу берется та самая рулевая рейка, только вместо хомута и ручной дрели монтируется станина с патроном, ременным приводом, и мощным двигателем. Силовую установку можно взять от старой стиральной машинки, или мощного вентилятора.

Пользуясь этим секретом, вы сможете использовать мощные сверла при наличии среднего мотора.

Кроме работы с прикладными инструментами, часто возникает необходимость выполнять механические работы при обслуживании автомобиля. При этом вовсе не обязательно закупать оборудование для автосервиса.

Самодельные приспособления для гаража

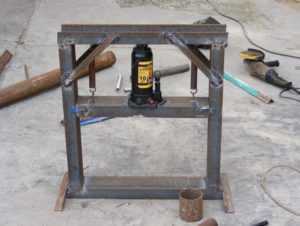

Пресс из гидравлического домкрата

Пожалуй, самый распространенный станок для гаража – это самодельный пресс. Вещь более чем необходимая. Есть типовая регламентная операция, за которую приходится платить автосервисам.

Запрессовка (извлечение) сайлентблоков. Процедура несложная, но требует усилия в сотни килограмм. Достаточно сварить из старого профиля рамку, и вы получаете мощный пресс с усилием, равным грузоподъемности домкрата. Достаточно обзавестись кусочками труб разного диаметра (отлично подходят обоймы от подшипников), и профессиональный съемник для сайлентблоков готов.

Простой и наглядный пример пресса из домкрата для гаражных работ

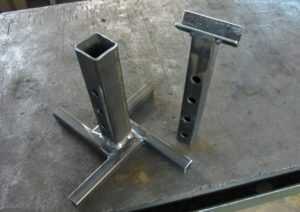

Еще один несложный помощник – опора, или «фиксированный домкрат». Все автолюбители знают, что работать под автомобилем, когда он опирается на домкрат, опасно.

Поэтому следует подставлять опоры, предварительно подняв кузов домкратом. Чтобы не тратить средства на покупку, приспособление можно изготовить самостоятельно. Необходима качественная труба квадратного сечения, и болты-шпильки прочностью не ниже 8,0. Иначе их срежет под весом автомобиля.

Съемник шаровых опор

Из куска трубы и обрезков стального листа, можно изготовить самодельный съемник шаровых опор. Вещь для гаража просто незаменимая. А для правки сверл, отверток и ножей, можно изготовить самодельные заточные станки.

Съемник шаровых опор столь необходимая вещь в гараже. Подробности изготовления в этом видео.

Просто берем небольшой электромотор (для точила мощность не нужна), подбираем подходящую станину,

i-perf.ru
