варианты с коробом и без

Вопрос обустройства вентиляции актуален среди владельцев квартир и частных домовладений. Ведь сразу предстоит не только определиться со схемой, создать проект, но и реализовать его, выполнив монтажные работы. Согласитесь, неплохо бы своими руками все устроить, сэкономив на вызове мастера.

Но вы не знаете с чего начать и как правильно действовать? Мы постараемся помочь – в этой статье рассмотрены варианты монтажа вытяжки и их особенности. Так, одно из наиболее простых решений – вытяжка для кухни с воздуховодом. При желании ее несложно устроить своими руками, перед началом работ детально изучив все нюансы, приведенные в этом материале.

Также статья дополнена фотоподборками пошаговой сборки, установки и подключения вытяжного устройства. Для лучшего понимания изложенного материала подобраны видеосюжеты по изготовлению воздуховодов и подключению вытяжек.

Содержание статьи:

Особенности и правила выбора вытяжки

На кухне вытяжка служит не только одним из элементов вентиляционной системы. Часто она является самостоятельной деталью интерьера, неким акцентом или завершающим аккордом выбранного стилевого решения для конкретной комнаты.

Чтобы она отлично функционировала и радовала своим безупречным внешним видом, предстоит подобрать правильный вариант.

Галерея изображений

Фото из

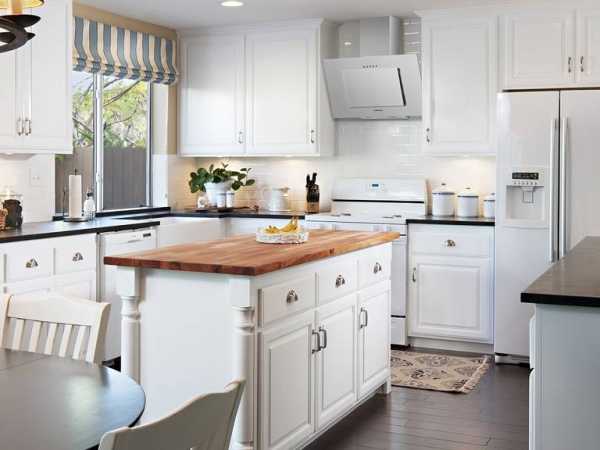

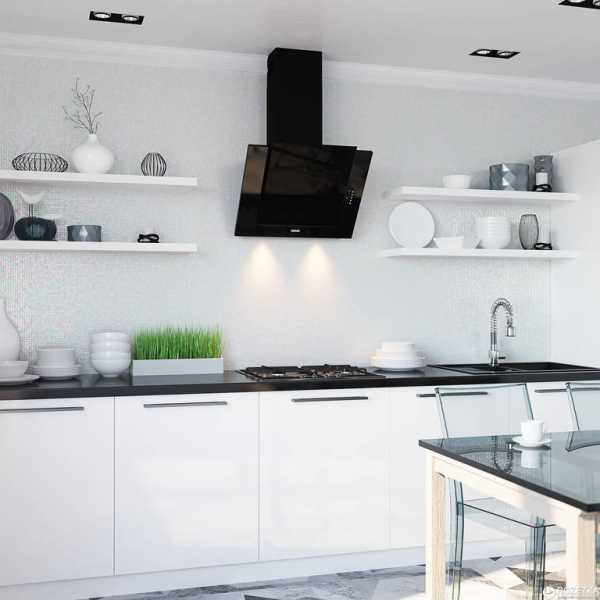

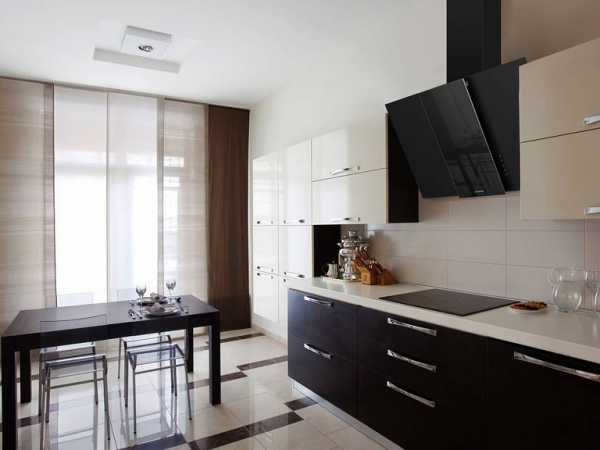

Вытяжка в интерьере кухни

Вытяжка в интерьере кухни

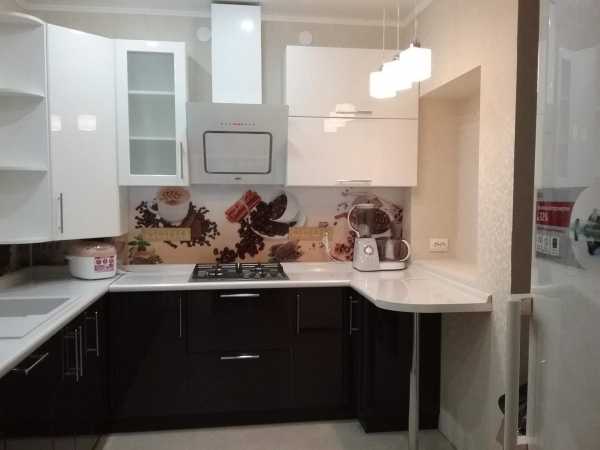

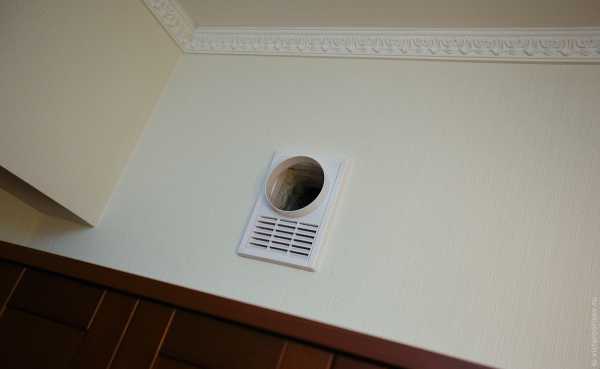

Вариант сообщения с вентиляцией

Вариант сообщения с вентиляцией

Площадь охвата кухонной вытяжки

Площадь охвата кухонной вытяжки

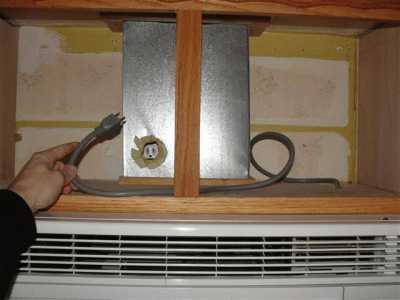

Энергозависимое оборудование

Энергозависимое оборудование

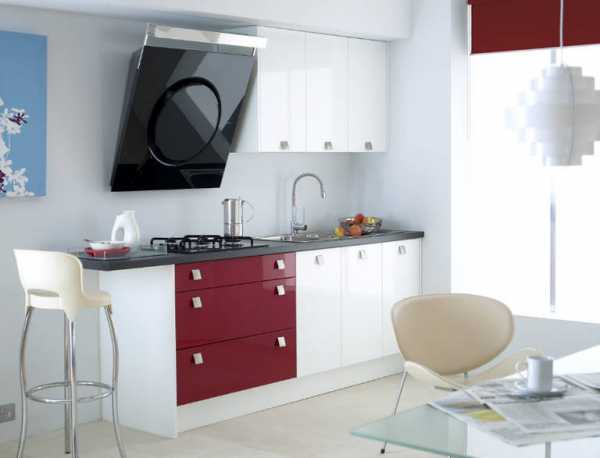

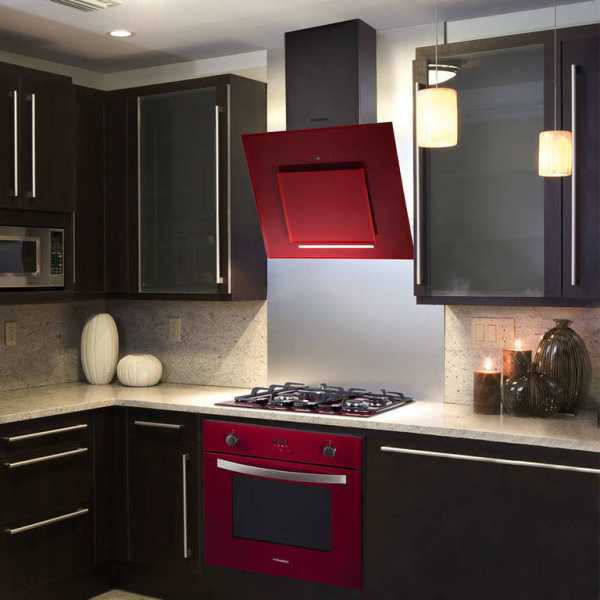

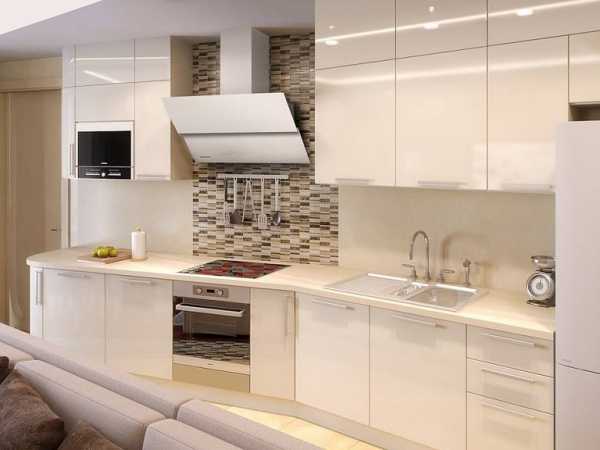

Многообразие форм и стилистики

Многообразие форм и стилистики

Использование островной вытяжки на кухне

Использование островной вытяжки на кухне

Установка вытяжки в углу помещения

Установка вытяжки в углу помещения

Требования к выбору оборудования по мощности

Требования к выбору оборудования по мощности

Разновидности кухонных конструкций

Разнообразие форм, размеров, дополнительных функций и значительный ценовой разброс затрудняет выбор. Прежде всего, следует понимать, что вытяжка – это оборудование, предназначенное для удаления из помещения отработанного воздуха, содержащего частички жира, пыли и имеющего неприятный запах.

Например, когда владелец жилища жарит отбивные и хочет оградить остальных членов семейства от этого излишне навязчивого запаха, он включит вытяжное оборудование. Если же в комнате витает аромат кофе, то можно обойтись без него.

Технические характеристики модели

Важно, чтобы вытяжка была рассчитана на такие нагрузки и могла успешно удалять резкие и неприятные запахи в полном объеме. Это обеспечивается покупкой .

Вытяжка с металлическим коробом

Обязательно следует посмотреть инструкцию понравившейся модели, обратив особое внимание на граничный максимум мощности. Здесь нужен запас – вытяжка не может работать во всю мощь

Выбирая оборудование, надо внимательно изучить технические характеристики, указанные производителем в сопровождающей документации.

Подходящий вариант должен удалять отработанный воздух объемом, который в 3 раза превышает объем кухни. Например, если площадь комнаты 12 м2, а высота потолков 2,7 м, то ее объем равен 12*2,7=32,4 м3.

Чтобы справиться со своей основной функцией, вытяжка должна удалять не менее 32,4*3+20%=117 м3. Запас в размере 20% нужен для того, чтобы прибор постоянно не работал на пределе своих сил. Иначе такая работа быстро выведет его из строя.

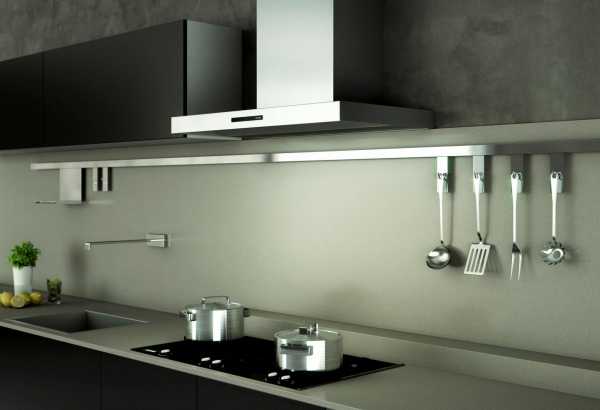

Оригинальный кожух вытяжки

Многие модели вытяжек комплектуются оригинальным кожухом, способным скрыть все неприглядные части вытяжной конструкции

Предпочитаемый тип монтажа

По типу монтажа все вытяжки можно условно разделить на:

  • встраиваемые;
  • открытые.

Первый тип оборудования – – имеет более скромный внешний вид. Они устанавливаются внутрь шкафчиков или другой кухонной мебели. В нерабочем состоянии они практически незаметны.

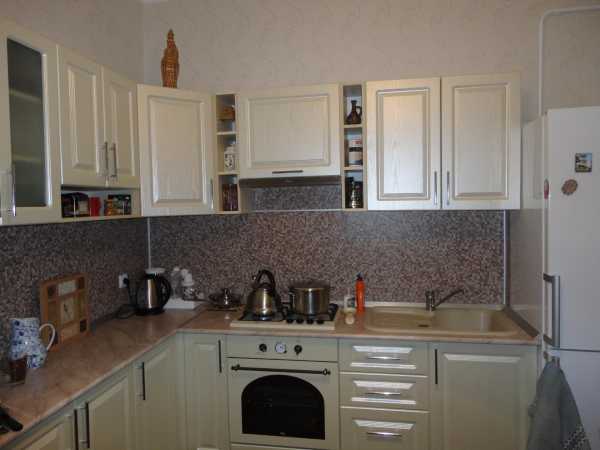

Встроенный воздуховод для вытяжки на кухне

Встроенная в кухонный гарнитур пристенная вытяжка позволит скрыть самую неприглядную часть воздуховода и вытяжного оборудования. Мало того, что ее можно монтировать в шкаф, там еще и место для кухонной утвари останется

Второй тип – открытые вытяжки – может иметь самые замысловатые формы и размеры. Их стоимость может шокировать, особенно, если это дизайнерская модель, существующая в единичном экземпляре.

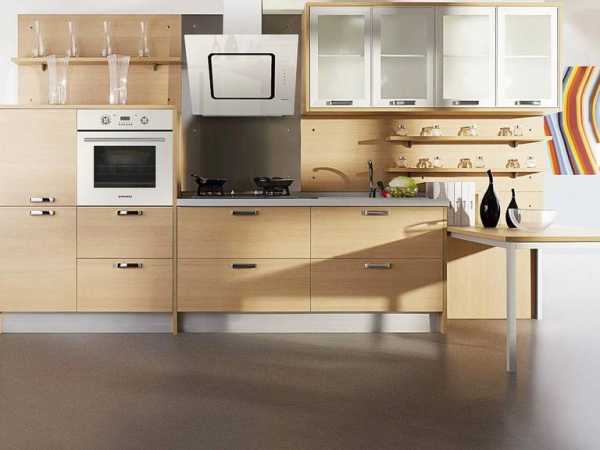

Форма кухонной вытяжки

В зависимости от формы изделия различают такие вытяжки:

  • угловые;
  • островные;
  • пристенные.

Последние не требуют монтажа воздуховода с последующим подключением к вентиляционной шахте дома. Это вариант вытяжки .

Их конструкция предусматривает наличие нескольких типов фильтров, среди которых , и другие, обеспечивающих местное очищение воздуха, а не его удаление из помещения.

Все остальные варианты вытяжек нуждаются в обустройстве вентиляционного канала. По размеру, используемому материалу и стоимости изделия всегда можно подобрать наиболее подходящий вариант, учитывая пожелания и финансовые возможности владельца дома/квартиры.

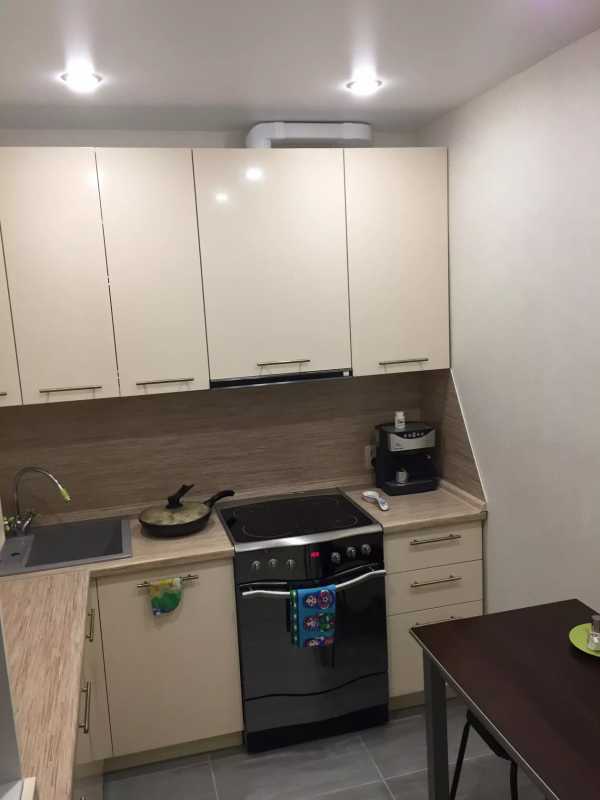

 Воздуховод может компактно расположиться

Воздуховод может компактно расположиться над кухонным гарнитуром или же неприлично обращать на себя внимание, грубо нарушая гармонию оформления

Ориентиры и нюансы выбора

Чтобы вытяжка была красивой и полезной деталью кухонного интерьера, надо подобрать удачную модель. Для этого предстоит выбирать изделие от производителя, имеющего хорошую репутацию.

Цена не обязательно должна быть высокой, главное, чтобы все документы о качестве, инструкция по использованию и гарантия была в наличии у продавца. В противном случае лучше присмотреть другой вариант.

Идеальная вытяжка должна выполнять такие функции:

  • качественно удалять запахи;
  • создавать минимум шума;
  • эстетично выглядеть;
  • гармонично вписываться в интерьер.

Основное предназначение этого элемента вентиляционной системы – удаление отработанного воздуха. Каким бы красивым и совершенным не был ее дизайн, но невыполнение своей основной задачи делает такую вытяжку бесполезной безделушкой. Чтобы этого не случилось, при покупке особое внимание следует уделить мощности.

Если , то она шумит не громко. Если же в процессе монтажа допущены ошибки, подобраны неправильные детали, а мощность самого прибора не соответствует необходимой норме, то следует готовиться к высокому уровню шума – 50 децибел и более.

Высокий уровень шума от работающей вытяжки

Высокий уровень шума от работающей вытяжки во время приготовления пищи гарантированно обеспечит головную боль своей хозяйке. Если уровень шума от 60 децибел и выше, то следует предпринимать меры по его снижению

Основная проблема – гармонично вписать купленную вытяжку в существующий интерьер кухни. Особенно, когда вентиляционное отверстие находится на значительном расстоянии от ее места расположения.

Здесь на помощь придет для прокладывания воздуховода от вытяжки до входа в вентиляционную шахту дома.

Важно придать коробу и вытяжке эстетичный внешний вид по окончанию монтажных работ. Это касается как покупного оборудования, так и самодельных конструкций.

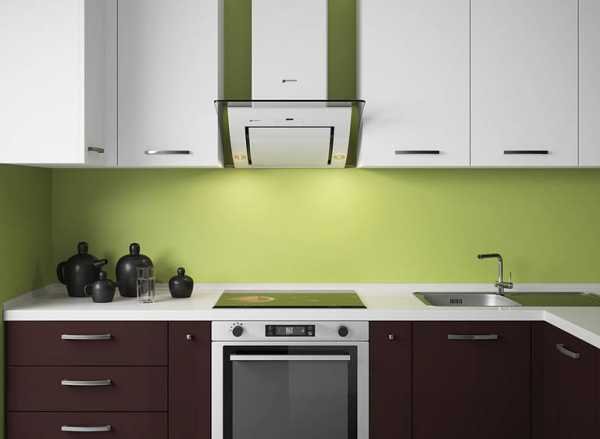

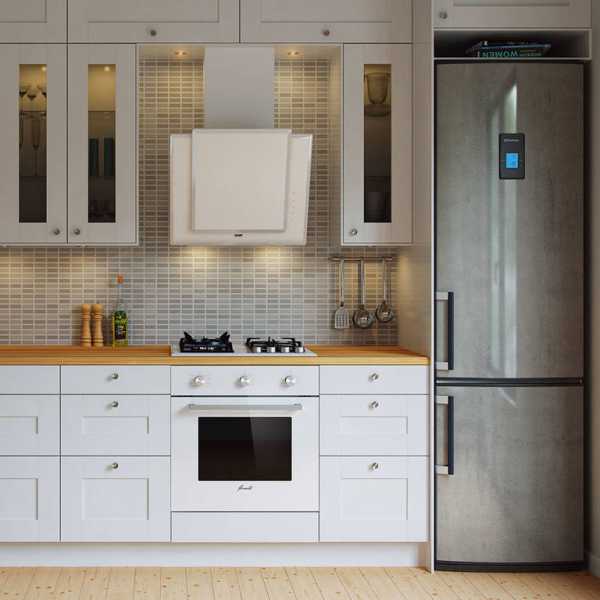

Стильная модель вытяжки

Даже самая стильная и дорогая модель вытяжки будет нелепо выглядеть, если не оформить должным образом вентиляционный канал

Специфика устройства кухонной вытяжки

Для устройства кухонной вытяжки помимо самого оборудования потребуются дополнительные материалы – воздуховод и крепежные детали к нему, короб и крепежи для его монтажа.

Желательно сразу же купить и другие расходные материалы, необходимые для подключения. Удобнее, когда все комплектующие будут одной торговой марки, так обеспечится полное совпадение по цвету и размеру.

Тонкости выбора и установки воздуховодов

Среди воздуховодов, предлагаемых в строительных магазинах, можно встретить такие:

  • гофрированный полимер;
  • алюминиевая гофра;
  • гофра из нержавеющей или оцинкованной стали;
  • пластиковая круглая труба;
  • пластиковый прямоугольный воздуховод.

Наиболее используемые для обустройства бытовой вентиляции – и пластиковые трубы прямоугольного и круглого сечения.

Это объясняется простотой монтажа, с которым под силу справиться даже неопытному домашнему мастеру.

Гофрированная труба из пластика

Гофрированная труба из пластика в качестве воздуховода является самым нежеланным вариантом. Лучше купить алюминиевый аналог

К некоторым недорогим моделям вытяжек в комплекте идет гофра из пластика. Использовать ее или нет – это зависит от типа и размера плиты, над которой предстоит ставить вытяжное оборудование.

Если на кухне газовая плита, то мастера предпочитают купить хорошую металлическую гофру от надежного производителя вместо пластика, идущего в комплекте.

Для обустройства бытового вентиляционного канала следует выбирать качественное изделие. Слишком нежная и тонкая гофра из фольги может разорваться от неосторожного обращения при монтаже.

Металлическая гофрированная труба в некоторых интерьерах гармонично вписывается без необходимости придумывать варианты ее маскировки. Хотя чаще всего ее приходится всеми возможными способами прятать, чтобы не нарушать гармонию кухонного пространства.

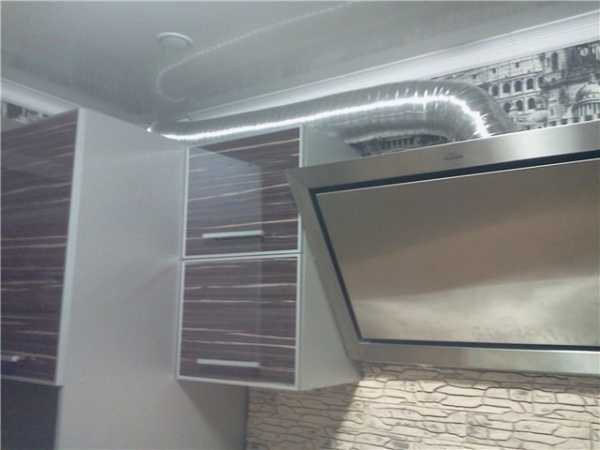

Алюминиевая гофра на фоне дорогого кухонного гарнитура

Алюминиевая гофра на фоне дорогого кухонного гарнитура, изготовленного из натурального дерева, смотрится, по меньшей мере, нелепо

Гофра устанавливается просто – один ее конец достаточно присоединить к патрубку самой вытяжки, а второй вставить в решетку вентиляционной шахты.

В качестве крепления используют хомуты, алюминиевый скотч, герметик.

 Гофра хорошо гнется

Гофра хорошо режется ножницами, ее удобно растягивать и гнуть в любом направлении. Это позволяет прокладывать даже длинные и замысловатые каналы без резких поворотов

Круглые и прямоугольные выглядят более эстетично. Они не сгибаются в разные стороны. Их монтаж также не составит труда – все детали крепятся между собой, как конструктор.

Для присоединения покупают специальные переходники. Неудобно, что повороты здесь будут более резкими, а не плавными, как в случае с гофрированной трубой.

Геометрическая четкость линий

Несомненное преимущество таких воздуховодов – геометрическая четкость линий. Это позволяет органично смотреться среди другой кухонной мебели, также обладающей строгой геометрией

Выбирать для своей кухни следует именно тот вариант, который более гармонично впишется в интерьер. Если же бюджет предполагает использование совсем маленькой суммы на покупку воздуховода, то можно купить недорогую алюминиевую гофру и искусно ее замаскировать.

Стоит обратить внимание, что нужный метраж гофрированной трубы измеряется в растянутом виде. А нужную длину пластиковой гладкой трубы следует точно измерить дома, учитывая, что повороты будут четкими.

Сразу же надо покупать все переходники для труб и желательно от одного и того же производителя.

Использование переходников снижает тягу

Использование переходников с круглого на прямоугольное сечение и наоборот плохо отражается на тяге вентиляционного канала. По возможности стоит отказаться от такого решения

Еще один важный момент при покупке вентиляционного канала – подбор правильного диаметра, рекомендованного производителем вытяжки. Меньший или больший размер трубы будет способствовать плохой работе оборудования. Также лучше всего приобретать все крепежные детали одной фирмы.

Варианты монтажа оборудования

Когда вытяжка и все дополнительные детали куплены, остается ее поставить и .

Есть 2 варианта проведения этого вида работ:

  • своими руками;
  • руками профессионала.

Каждый из вариантов имеет свои плюсы и минусы.

Последовательность работ по сооружению вытяжки с гибким воздуховодом продемонстрирует подборка фото:

Галерея изображений

Фото из

Шаг 1: Бурение отверстия для выхода в вентшахту

Шаг 1: Бурение отверстия для выхода в вентшахту

Шаг 2: Примерка гофры к месту установки

Шаг 2: Примерка гофры к месту установки

Шаг 3: Сверление отверстий для монтажа вытяжки

Шаг 3: Сверление отверстий для монтажа вытяжки

Шаг 4: Крепление дюбелей и закручивание шурупов

Шаг 4: Крепление дюбелей и закручивание шурупов

Шаг 5: Обрезка излишков гофрированной трубы

Шаг 5: Обрезка излишков гофрированной трубы

Шаг 6: Примерка конструкции к месту установки

Шаг 6: Примерка конструкции к месту установки

Шаг 7: Подключение гофры к вытяжке изнутри

Шаг 7: Подключение гофры к вытяжке изнутри

Шаг 8: Навешивание вытяжки по месту установки

Шаг 8: Навешивание вытяжки по месту установки

Если довериться мастерам, то придется выложить приличную сумму за их услуги.

Причем вызывать дешевую бригаду не имеет смысла – они могут оказаться «из рук вон» плохими специалистами, способными испортить дорогостоящее оборудование.

Детали для монтажа

Для монтажа могут понадобиться переходники, хомуты, крепления, силиконовый герметик и другие расходные материалы. Их стоит покупать вместе с воздуховодом и коробом, заранее просчитав

Первый же вариант надежнее, если домашний мастер имеет некоторый опыт ремонтных или строительных работ. Когда владелец все делает своими руками, он знает, что и где поставлено.

Также самого себя никто не будет обманывать – все работы будут выполнены качественно. Только нужно внимательно изучить инструкцию, чтобы не лишиться гарантии на вытяжку.

При выполнении работ своими силами важное значение имеют:

  • безопасность;
  • правильность подключения;
  • отличный внешний вид.

Чтобы обеспечить безопасность устанавливаемого элемента вентиляционной системы, надо точно выполнять требования инструкции и рекомендации производителя. Ведь у каждой модели вытяжки свои характеристики.

Материалы, использованные при изготовлении, также отличаются – нержавеющая сталь выдерживает воздействие более высоких температур, чем пластик.

Детали из нержавеющей стали

Для работ с элементами вентиляционной системы кухни, изготовленными из нержавеющей стали, понадобятся металлические хомуты, переходники и вентиляционная решетка

Чтобы самостоятельно подключить кухонную вытяжку к вентиляции, нужно сначала ее прикрепить. Для этого пригодятся рекомендации производителя, изложенные в руководстве по эксплуатации.

Каждый тип вытяжки имеет свои особенности монтажа. Например, для встраиваемых моделей придется прорезать в днище кухонного шкафчика отверстие, а купольные присоединяются к стене крепежами, идущими в комплекте.

Установив вытяжку, предстоит присоединить к ней воздуховод, второй конец которого прикрепить к входу в вентиляционную шахту дома. Не лишним будет установить сразу и .

Именно от типа воздуховода, используемого для подсоединения вытяжки на кухне к системе вентиляции, зависит длительность и сложность последующих работ.

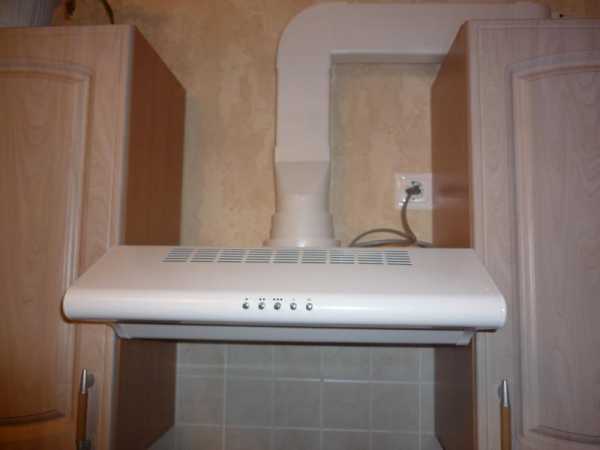

 Гладкие пластиковые трубы круглого сечения

Гладкие пластиковые трубы круглого сечения хорошо вписываются в интерьер кухне, исполненный в светлых тонах

Если выбранный вентиляционный канал не подходит под общую стилевую композицию, то предстоит его замаскировать. Для этих целей применяются специальные короба.

Такие изделия способны не только скрыть воздуховод, но и украсить кухонное пространство. Но их монтаж может потребовать от мастера значительных сил и умений.

Виды и нюансы монтажа вентканалов

Для маскировки отдельных элементов вентиляционного оборудования можно приобрести специальный короб. Чаще всего требуется спрятать воздуховод, выбивающийся из общей картины.

Именно для этой составляющей кухонной вентиляции можно соорудить короб своими руками. Какой вариант уместен в конкретном помещении – решать только его владельцу.

Много метров гофры

Метры трубы, тянущейся от вытяжки к шахте, способны убить даже самую оригинальную идею оформления помещения. Лучше подобрать вариант для маскировки воздуховода

В зависимости от материала изготовления, можно купить следующие варианты коробов:

  • пластиковые;
  • алюминиевые;
  • из нержавеющей стали;
  • деревянные.

Дальше рассмотрим особенности каждого из озвученных вариантов.

Особенности применения пластика

Пластиковые трубы, используемые в качестве воздуховода, часто называют коробом. Благодаря своей четкой геометрической форме они не требуют применения еще какого-то дополнительного материала для маскировки.

Разве что в случае отсутствия в продаже нужного оттенка, их можно окрасить влагонепроницаемой и жароустойчивой краской. Такой ход позволит вентиляционному каналу стать неприметным.

Галерея изображений

Фото из

Шаг 1: Детали пластикового воздуховода

Шаг 1: Детали пластикового воздуховода

Шаг 2: Обустройство выхода в вентиляционную шахту

Шаг 2: Обустройство выхода в вентиляционную шахту

Шаг 3: Проверка действия обратного клапана

Шаг 3: Проверка действия обратного клапана

Шаг 4: Сборка конструкции на полу в помещении

Шаг 4: Сборка конструкции на полу в помещении

Шаг 5: Стартовые действия по сборке канала

Шаг 5: Стартовые действия по сборке канала

Шаг 6: Подсоединение канала к вытяжному отверстию

Шаг 6: Подсоединение канала к вытяжному отверстию

Шаг 7: Подключение вытяжки для проверки действия

Шаг 7: Подключение вытяжки для проверки действия

Шаг 8: Контроль герметичности

Шаг 8: Контроль герметичности

Вытяжные короба из металла

Металлические короба являются дорогостоящим решением. Они соединяются между собой также, как и пластиковые, с использованием переходников.

Но в виду большего веса они требуют более надежной фиксации по пути следования вентиляционного канала.

Короб из нержавеющей стали

Нержавеющая сталь, используемая для изготовления вытяжного короба, может быть разной толщины. Этот материал замечательно вписывается в кухню, выполненную в стиле хай-тек. Сразу и не догадаешься, что внутри спряталась алюминиевая гофра

Деревянная конструкция короба

Вытяжной короб из дерева придает особую атмосферу помещению. Использовать такие изделия следует в деревянных домах, где все предметы мебели простые и выполненные из экологически чистых материалов.

Для квартиры применение деревянных коробов тоже допустимо, главное, чтобы стилистика оформления кухни соответствовала.

Деревянные коробы

Для монтажа деревянных коробов следует использовать материалы, рекомендуемые фирмой изготовителем. Лучше всего сразу же при покупке короба приобрести все крепежные детали и переходники

Изготовление короба из гипсокартона

Еще один материал, используемый для изготовления короба – гипсокартон. Он применяется мастерами, предпочитающими изготовить своими руками конструкцию для вентиляционного канала.

Самостоятельное сооружение вытяжного короба

Самостоятельное сооружение вытяжного короба позволяет реализовать любую дизайнерскую задумку, не опираясь на стандартные размеры покупных изделий

Обычно такой короб шпаклюют, грунтуют и выкрашивают в подходящий цвет. В него сразу же, на этапе монтажа встраивают подсветку.

Это отвлекает внимание, придавая помещению необычный вид за счет двухуровневого потолка и дополнительных источников света.

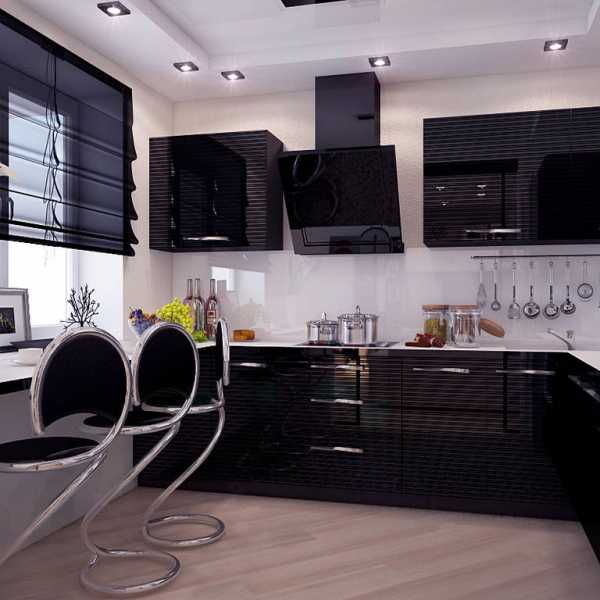

Уровневое оформление потолка

Глядя на уровневое оформление потолка, сложно предположить, что все это реализовано, чтобы спрятать воздуховод. Для таких работ лучше приглашать специалистов

Обустройство вытяжки без короба

Кухонную вытяжку с воздуховодом можно устроить без использования короба.

Это происходит в таких случаях:

  • шахта расположена рядом;
  • применение подвесного потолка;
  • вытяжка без воздуховода;
  • пластиковые трубы прямоугольного/круглого сечения.

Для маскировки самой вытяжки иногда используют кухонный шкафчик.

Самое удачное расположение вытяжки – под отверстием в вентиляционную шахту. В таком случае гофру можно закрыть красивым кожухом вытяжки.

Декоративный кожух вытяжки

Некоторые модели комплектуются декоративным кожухом, который удачно скрывает все лишнее от придирчивого взгляда владельца кухни

Если на кухне предусмотрен монтаж подвесного потолка, то все конструкции вытяжной системы хорошо под ним спрячутся. Главное, предупредить об этом мастеров, которые будут заниматься потолком.

Когда на кухне установлена вытяжка без вентиляционного канала, то и потребности в коробе нету. В случае применения пластиковых труб в качестве воздуховода с прямоугольным или круглым сечением, вполне можно обойтись без короба.

Пластиковые трубы для вытяжки

Пластиковые трубы, изготовленные добросовестным производителем, могут длительное время не потерять внешнюю привлекательность

Выводы и полезное видео по теме

Пошаговое видео о сборе воздуховода для кухонной вытяжки из прямоугольных пластиковых труб сечением 60х120:

Наглядное видео пособие об изготовлении короба для воздуховода, имитирующего двухуровневый потолок. Для большей эффектности он оснащен декоративной подсветкой:

Краткое видео об особенностях монтажа пластиковых воздуховодов:

Видео инструкция о монтаже вытяжки:

Изучив особенности установки вытяжки и ее подключения к вентиляционной шахте дома, можно подобрать наиболее подходящий вариант для своей кухни.

В случае, когда бюджет ограничен, все работы по монтажу вытяжки, воздуховода и короба можно совершить своими руками. Подобрать все составляющие кухонной вентиляционной системы можно в недорогом ценовом диапазоне.

Вы самостоятельно устанавливали кухонную вытяжку и подключали воздуховод к вентсистеме? Или может у вас есть опыт изготовления оригинального короба для воздуховода? Поделитесь своими знаниями с новичками в этом деле – оставляйте комментарии к этой статье.



sovet-ingenera.com

Самая серьезная ошибка при ремонте на кухне: victorborisov


Зашел на днях в гости к родителям и ужаснулся. Ремонт здесь был сделан несколько лет назад, но строители допустили серьезнейшую ошибку, которая существенно ухудшила качество жизни проживающих в квартире. Ошибка хорошо видна на этой фотографии. Найдете её?


Это стандартная ошибка, которую допускают почти все строители. В канал к вентиляционной шахте замуровывают круглую трубу, к которой подключают короб от вытяжки на плитой. А на вытяжке стоит обратный клапап. Таким образом, при выключенной вытяжке воздухообмен на кухне отсутствует. Ситуация многократно усугубляется при наличии газовой плиты, которая в процессе работы в огромных количествах выделяет угарный и углекислый газ. Открывать окно для проветривания малоэффективно, т.к. конвекция воздуха при отсутствующей вытяжке минимальна.

2. Отсутствие вентиляции негативно влияет на здоровье, а угарный газ вообще смертельно опасен для человека. Так делать нельзя! Берём перфоратор и увеличиваем отверстие под прямоугольную накладку с двумя каналами для вентиляции. Верхний для подключения вытяжки, нижний для вентиляции самой кухни в то время, когда вытяжка не работает.

3. Вторая ошибка — использование на вытяжке канала диаметром 100 мм. Площадь сечения в таком случае крайне недостаточна для того, чтобы обеспечить воздухообмен более 100 м3/час, а это сильно меньше даже первой скорости вытяжки. Обязательно использовать воздушный канал диаметром 125 мм, который без проблем позволит удалять из кухни обработанный воздух в количестве до 350 м3/час.

4. Правильная вентиляция на кухне. Пропало ощущение духоты, которое присутствовало даже при открытом окне (у кухни появился свой вентиляционный канал). В несколько раз снизился шум от вытяжки (из-за увеличения диаметра воздуховода до 125 мм). На кухне стало комфортно находиться.

Прошелся поиском по картинкам по запросу «фото ремонта на кухне» — в 9 из 10 случаев точно такая же ошибка: вентиляционный канал от вытяжки на 100 мм и отсутствие канала для вентиляции самой кухни. Какой толк от так называемого «евро-ремонта», если строители нарушили все правила устройства вентиляции в жилых помещениях (в особенности при наличии газовой плиты)?

А как сделана вентиляция у вас на кухне?

Как было (в единственный канал подключена вытяжка)

222(51.5%)

Как стало (раздельные каналы для вытяжки и вентиляции самой кухни)

209(48.5%)

victorborisov.livejournal.com

Лучшие вытяжки для кухни - рейтинг топ 9 (2019)

Определиться какая вытяжка лучше для кухни, можно только предварительно выполнив некоторые расчеты, в которых как минимум будут учитываться размеры помещения и наличие в нем вентиляционной системы. Не последним фактором будет и дизайн устройства – не всякая хозяйка захочет «посадить» на кухне «белую ворону», что неизвестно как впишется в ее интерьер.

Как определиться с подходящим типом вытяжки

Если о дизайне вытяжки можно сильно не задумываться, благо на рынке достаточно различных моделей со своими расцветками и размерами, то на эффективность ее работы надо обращать особое внимание – от этого зависит качество выполняемых ею функций.

В первую очередь надо определиться с типом устройства – рециркуляционную выбрать или проточную. При этом, без предварительной оценки помещения однозначно сказать какие кухонные вытяжки лучше для него использовать не получится – каждая выполняет свои задачи и хороша на своем месте.

Циркуляционная вытяжка

Такое название это устройство получило так как оно просто заставляет воздух циркулировать по помещению, избавляя его от посторонних запахов путем пропускания через угольный фильтр, который находится внутри самой вытяжки.

Кроме угольного фильтра в такой вытяжке установлены жироуловители.

Принцип ее работы обуславливает все положительные и отрицательные стороны такой конструкции.



+ Плюсы циркуляционных вытяжек

  1. Возможность использования в домах с засоренной системой вентиляции или просто рассчитанной на маленькую тягу и не справляющуюся с возможностями современных вытяжек.
  2. Такое устройство можно разместить в любом месте и к нему не придется тянуть гофру от вентиляционной шахты. Также это открывает широкие возможности для дизайнеров – такую вытяжку можно спрятать в столешницу или за фальшстену.
  3. При рециркуляции воздуха не требуется создавать сильную тягу, а значит устройства могут быть компактнее и экономнее в плане потребления электроэнергии.
  4. При меньших нагрузках на двигатель, который является главной составляющей вытяжки, общий срок службы устройства повышается.
  5. Расположение плиты для готовки не привязывается к вентиляционной шахте.



- Минусы циркуляционных вытяжек

  1. Необходимость приобретать расходные материалы – в зависимости от интенсивности использования вытяжки угольные фильтры примерно раз в полгода-год надо менять.
  2. Придется регулярно мыть жировой фильтр – он представляет собой мелкую металлическую сетку, что устанавливается в нижней части вытяжки и очищается в проточной воде или посудомоечной машине.
  3. Циркуляционную вытяжку нет смысла ставить над газовой плитой. В процессе сгорания газа, кислород из воздуха преобразовывается в угарный газ (СО²), который вытяжка попросту будет гонять по кухне. Рециркуляция в таком случае становится не только неэффективной, но и опасной для здоровья.

Проточная вытяжка

Основное отличие такого устройства в том, что для эффективной работы ему обязательно нужен доступ к вентиляционной шахте. Вытяжка монтируется либо непосредственно возле ее отверстия, либо соединяется с ним гофротрубой, которая делается по возможности короче – чем она меньше, тем тише работа вытяжки. По этой причине устройства такого типа несколько ограничены в месте установки – на стене над плитой или потолке.

Принцип работы устройства достаточно прост. Вентилятор нагнетает воздух и втягивает его из помещения образуя своего рода сквозняк, который образуется при открытом окне, только воздух при этом не крутится по кухне, а выдувается вентилятором в вентиляционную шахту или сразу на улицу, если для вытяжки сделано отдельное вентиляционное отверстие в стене кухни.

Так как грязный воздух выводится на улицу, то использовать угольные фильтры нет надобности, но чтобы частичками жира и копоти не загрязнялись внутренности самой вытяжки, жировой фильтр на ней все-таки ставится. Его в обязательном порядке надо периодически промывать – от чистоты этой детали зависит, насколько вытяжка будет работать эффективно и тихо.

Из-за необходимости в монтаже вентиляции, проточные вытяжки лучше устанавливать во время ремонтных работ на кухне и при ее планировке отдельно просчитывать ее расположение. Особое внимание надо обращать на воздуховод – в идеале он должен представлять собой прямую линию без изгибов и поворотов. При их наличии воздух будет сильно гудеть внутри трубы и использование вытяжки будет как минимум не комфортным. В целом, по принципу работы понятно, какая вытяжка для газовой плиты лучше – в этом случае устанавливаться должна только проточная. Почти все модели проточных вытяжек можно запускать в рециркуляционном режиме – для этого на выходное отверстие устанавливается угольный фильтр и устройство готово к работе.



+ Плюсы проточной вытяжки

  1. Возможность делать мощные, высокопроизводительные устройства.
  2. Нет расходников, что нуждаются в систематической замене – использующиеся жировые фильтры практически вечные.
  3. Вытяжка может быть спрятана в кухонную мебель.
  4. Шумность ниже, чем у циркуляционных аналогов.



- Минусы проточной вытяжки

  1. Так как вытяжка по сути откачивает воздух из кухни, на его место должен притекать другой, для чего надо оставлять открытой форточку или продумывать вентиляцию еще и на приток воздуха.
  2. Следствие предыдущего недостатка – зимой вытяжка выводит из помещения теплый воздух, заменяя его холодным, а летом наоборот.
  3. Если плита находится (или будет устанавливаться) далеко от вентиляционного отверстия, неизбежны масштабные монтажные работы.

Какую подобрать конструкцию вытяжки по типу установки

Здесь уже на первый план выходит вопрос дизайна, ведь принципиально внутреннее устройство всех вытяжек одинаково – основные различия заключаются в мощности двигателей, качестве сборки и применяемом освещении рабочей зоны.

Подвесные. Преимущественно, это бюджетные варианты устройств – они отличаются маленькой мощностью двигателя, но при этом самые экономные в плане энергопотребления. Простота конструкции определяет стоимость таких вытяжек и простоту их монтажа. Чаще всего это корпус размерами 60х50х15, нижняя часть которого состоит из жировых фильтров, а внутри располагается двигатель. Воздуховод находится на верхней или задней крышке.

Несмотря на бюджетное исполнение, в этой категории достаточное количество надежных устройств, которые справятся с очисткой воздуха не хуже ТОПовых моделей и при этом будут обладать достаточно низким уровнем шума.

Купольные. Их второе название – каминные. Это название они получили за сходство с системой вентиляции натуральных каминов, чем сразу притягивают к себе внимание при входе на кухню. Зачастую такие модели укомплектованы мощным двигателем и могут похвастать высокой производительностью. Так как они постоянно на виду, то производители предлагают покупателям большое количество вариантов дизайна таких устройств.

Конструктивно, купольные вытяжки делятся на три типа:

1. Пристенные. Крепятся на одну из стен, для чего задняя сторона сделана плоской.

2. Угловые. Имеют соответствующую форму для монтажа в углу кухни.

3. Островные. Крепятся к потолку – чаще всего через него же проводится вентиляционная труба. Особенно просто это сделать, если монтируются потолки из гипсокартона. Используется такая вытяжка в больших кухнях, в которых плита стоит посередине помещения.

Пристенные и угловые устройства могут иметь наклонную рабочую поверхность – это улучшает их внешний вид, а также уменьшает вероятность удариться об край обычной вытяжки головой.

Встраиваемые. После установки такие вытяжки становятся практически невидимыми – на виду остается только панель управления с сенсорными или механическими кнопками. Обычно это узкая полоска в несколько сантиметров высотой – черного, белого или серебристого цвета.

Встраиваться такие вытяжки могут в кухонные шкафы или столешницы – в первом случае они выдвигаются в горизонтальной плоскости, а во втором (такие модели еще называют «домино») – в вертикальной.


Вытяжка встроенная в шкафчик.


Вытяжка встроенная в столешницу.

Лучшие подвесные вытяжки

В этот рейтинг вытяжек для кухни вошли представители словенской торговой марки Gorenie, отечественная Kronasteel и итальянский производитель LEX. Все вытяжки обладают примерно одинаковыми характеристиками и на хорошем уровне справляются со своими обязанностями, так что критериями выбора скорее всего станут дизайн, знакомое имя бренда и отзывы покупателей, использующих подобные устройства.



Gorenje DU 5345 W

Работу вытяжки обеспечивает трехскоростной электродвигатель – несмотря на размеры, устройство обладает производительностью до 300 м³/час, чего вполне достаточно для очистки воздуха в кухне площадью до 10 м². Управление режимами и включение освещения осуществляется кнопками на передней панели.



+ Плюсы Gorenje DU 5345 W

  1. Простота управления. Для лампы подсветки и каждой скорости своя кнопка.
  2. Легкость монтажа – вытяжка прикручивается дюбелями, после чего остается только закрыть крышку.
  3. Маленький вес.
  4. Возможность работы в режимах отвода и циркуляции воздуха.
  5. Соотношение цена-качество.



- Минусы Gorenje DU 5345 W

  1. Тонкий металл корпуса. На работу не влияет, но есть общее чувство «хлипкости» конструкции. В некоторых устройствах может ощущаться продавливание панели.
  2. На высоких оборотах ощутимо шумит воздух в корпусе и гофропроводе.
  3. Нет заземления корпуса. Но двигатель находится в пластиковом чехле и не контактирует с корпусом вытяжки.
  4. Класс энергоэффективности «Е»

Устройство бюджетного класса среднего ценового сегмента в своей категории. Если в небольшую кухню нужна надежная «рабочая лошадка» с максимально простым управлением, то покупка полностью себя оправдает.

Kronasteel Jessica slim PB 600 white

Подвесная универсальная вытяжка для небольшой кухни с трехскоростным электродвигателем, производительностью до 350 м³/час. Подключается для работы в рециркуляционном и отводном режиме. Все управление осуществляется пятью кнопками – питание устройства, три режима работы и подсветка.



+ Плюсы Kronasteel Jessica slim PB 600 white

  1. Лампа подсветки находится спереди, а не возле стены. Параметр на любителя, но чаще всего заняты именно передние комфорки.
  2. Жировые фильтры занимают почти всю нижнюю поверхность – меньше приходится мыть саму вытяжку.
  3. Удобное расположение кнопок управления – наглядно видно все режимы работы.
  4. Угольный фильтр в комплекте.
  5. Невысокая стоимость по сравнению с аналогами.



- Минусы Kronasteel Jessica slim PB 600 white

  1. Тонкий металл корпуса. Если есть вероятность, что вытяжку зацепят в процессе эксплуатации, то лучше поставить дополнительные шайбы на крепления, чтобы не прогнулся корпус.
  2. Нет прокладок в местах соединения частей корпуса – если их установить самостоятельно, то уровень шума значительно уменьшается.
  3. Низкая цена влияет на общее качество материалов и сборки – у вытяжки белого цвета вполне может быть черный сетевой шнур.

Со своей основной задачей – очисткой воздуха, вытяжка справляется без нареканий. Предпочесть ей другую модель есть смысл только после сравнения уровня шума от вентиляторов, но он во многом зависит еще и от качества монтажа воздуховода.

LEX Simple 600 Inox

Сочетания экономичного трехскоростного двигателя мощностью 180 Вт и производительности в 340 м³ хватит для использования на средних размеров кухне площадью до 10-12 м². Небольшой вес в 4,5 кг определяет простоту монтажа, а интуитивно понятное кнопочное управление и низкий уровень шума – комфорт эксплуатации.



+ Плюсы LEX Simple 600 Inox

  1. Универсальный серебристый цвет.
  2. На первых двух скоростях работу вытяжки практически не слышно (шум на третьей скорости или в интенсивном режиме это неизбежное зло для устройств такого класса)
  3. Качественная сборка корпуса – все надежно закреплено и не дребезжит при работе.
  4. Защитный козырек под панелью управления.
  5. Хорошее сочетание цены, надежности и функциональности – вытяжка может быть установлена для работы в режиме отвода и циркуляции.



- Минусы LEX Simple 600 Inox

  1. Несколько угловатый и прямолинейный дизайн, но это исключительно дело вкуса.
  2. Неэкономичная подсветка на лампах накаливания – они потребляют 80 Вт/час и сильно нагревают поверхность вытяжки.

Эта модель может похвастать не только хорошими характеристиками – она попала в рейтинг кухонных вытяжек, так как покупатели не оставляют в нее адрес отрицательных отзывов, касающихся шума или прочих эксплуатационных характеристики. Если нет особых требований к дизайну устройства, то эта вытяжка станет отличным помощником на кухне.

Лучшие встраиваемые вытяжки

Планируя приобрести такое устройство, обязательно стоит учитывать, размеры вытяжки и того места куда ее планируется встроить.



Elica FILO IX/A/60

Мощная трехскоростная вытяжка с производительностью в интенсивном режиме до 800 м³/час и электронным тактовым управлением. Может быть установлена для циркуляционного или отводного режима работы. Комплектуется экономичной светодиодной подсветкой – 2 лампы по 3 Ватта.



+ Плюсы Elica FILO IX/A/60

  1. Монолитная конструкция без движущихся деталей – нечему ломаться.
  2. После монтажа практически незаметна – панель полностью размещается под шкафчиком.
  3. Низкий уровень шума – ощутимо вытяжку слышно только на третьей скорости и в интенсивном режиме.



- Минусы Elica FILO IX/A/60

  1. Монтажные шурупы, входящие в комплект, имеют форму крепежа «звездочка» - при покупке надо убедиться, что будет чем их закручивать.
  2. Холодный свет от ламп подсветки – у многих вызывает ассоциацию с больничным освещением, но это на любителя.
  3. Если на квартирной вентиляции узкий диаметр, то возможно мощность вытяжки будет даже избыточной. Вентиляционное отверстие на самом устройстве диаметром 150 мм – таким же надо делать и отводящий патрубок – в противном случае это может сказаться на громкости работы.

На такую вытяжку в первую очередь лучше обращать внимание владельцам квартир-студий, с минималистическим дизайном и большой площадью кухни, которая обычно совмещена с гостиной. Но перед покупкой надо определиться, хватит ли для ее работы пропускной способности вентиляции.

ELIKOR Интегра 60

Двухскоростная вытяжка для монтажа в шкафчик над кухонной плитой. В зависимости от способа установки работает в режиме отвода или рециркуляции воздуха, пропуская через себя 400 м³ воздуха за час. Режимы работы настраиваются механическими кнопками и переключателями, а включение/выключение производится выдвиганием панели.



+ Плюсы ELIKOR Интегра 60

  1. Простое и интуитивно понятное управление.
  2. Округлые формы выдвижной панели хорошо вписываются в дизайн кухни.
  3. Хорошее соотношение цены-качества и производительности.



- Минусы ELIKOR Интегра 60

  1. Если вытяжка будет работать в режиме рециркуляции воздуха, то необходимый для этого угольный фильтр надо докупать отдельно.
  2. На второй скорости очень хорошо слышно ее работу.
  3. Маленькое количество режимов работы.
  4. Если планируется работа вытяжки в рециркуляционном режиме, то угольный фильтр надо докупать отдельно.

В первую очередь вытяжка предназначена для небольшой кухни – даже на первой скорости она хорошо справляется с поставленной задачей. Перед покупкой лучше сопоставить уровень шума с размером помещения, в котором вытяжка будет использоваться.

Kronasteel Kamilla Sensor 2M 600 inox/black glass

Комбинированная, отводно-рециркуляционная встраиваемая выдвижная вытяжка с электронным сенсорным управлением. Модель оборудована двумя электродвигаелями мощностью 200 Ватт, которые работают в трех режимах, с максимальной производительностью 550 м³/час.



+ Плюсы Kronasteel Kamilla Sensor 2M 600 inox/black glass

  1. Простота использования – после первоначальной настройки режимов достаточно просто выдвинуть панель.
  2. Индикатор необходимости очистки фильтра.
  3. Сенсорные кнопки – в них нет мелких отверстий, как в обычных, куда постоянно набивается пыль и грязь.
  4. Производительности более чем достаточно для кухни стандартных размеров.
  5. Вместо одного двигателя, работающего на повышенных оборотах в интенсивном режиме, используется два, что



- Минусы Kronasteel Kamilla Sensor 2M 600 inox/black glass

  1. Много электроэнергии уходит на освещение - 2х50 Ватт и все это чтобы освещать плиту во время готовки.
  2. Сильно нагревается то место на панели, где расположены лампы подсветки.
  3. Нельзя запустить вытяжку не вытащив рабочая панель.



Свою задачу по удалению с кухни запахов от кухонной плиты вытяжка выполняет на отлично, а благодаря минималистическому дизайну и сенсорному управлению, она должна приглянуться поклонникам современных тенденций в производстве домашней электроники и прочего оборудования.

Лучшие купольные вытяжки



Hansa OKC 6726 IH

Универсальная вытяжка для работы в режимах отвода и циркуляции воздуха. Электродвигатель мощностью 160 Ватт обеспечивает максимальную производительность в 620 м³/час, при включении четвертого режима скорости. Управляется устройство сенсорными кнопками, с отображением текущего режима работы на дисплее.



+ Плюсы Hansa OKC 6726 IH

  1. Оригинальный дизайн.
  2. Яркая подсветка рабочей зоны – может использоваться вместо обычного света на кухне.
  3. Четыре режима работы для регулировки шум/производительность.



- Минусы Hansa OKC 6726 IH

  1. Сильно нагреваются лампы освещения – надо во время их работы не касаться корпуса, либо менять их на низкотемпературные.
  2. Изредка может «клинить» сенсорные кнопки – приходится выключать вытяжку из розетки.
  3. Слабая подсветка сенсорных кнопок – при ярком освещении их просто плохо видно, а когда вытяжка находится в режиме ожидания, то клавиши приходится нажимать наощупь.

Надежная рабочая лошадка с оригинальным дизайном, отличающимся от большинства аналогичных моделей в своей ценовой категории. Если подходят технические характеристики устройства и вопрос в дизайне, то эта вытяжка один из первых кандидатов на рассмотрение.

Kronasteel LINA 600 white 4P-S

Каминная вытяжка с электронным управлением и производительностью 800 м³/час. Устанавливается в проем шириной 60 см и может работать в режимах циркуляции и отвода воздуха. Двигатель с максимальной мощностью 198 Ватт работает в четырех режимах, обеспечивая низкий уровень звука и экономию электроэнергии.



+ Плюсы Kronasteel LINA 600 white 4P-S

  1. Тихая работа. Шум слышно только на 3-4 скорости, а для обычной готовки достаточно и первых двух.
  2. Дизайн. Светодиодная подсветка, сенсорное управление и дисплей придают вытяжке индивидуальные черты.
  3. Универсальность. Если докупить к вытяжке угольный фильтр, то можно использовать ее в рециркуляционном режиме.



- Минусы Kronasteel LINA 600 white 4P-S

  1. Для питания светодиодной подсветки применяется отдельный трансформатор – если он выйдет из строя, то поиск нового и его замена займут определенное время.
  2. При монтаже сетевой шнур слишком сильно пережимается защитным кожухом – приходится либо делать углубление в стене, или рассверливать сам кожух.

Определяясь, какую вытяжку лучше купить на кухню, не последним доводом будет тот факт, что это устройство с минимальным количеством отрицательных отзывов от использующих ее людей. Если требуется надежность, мощность, тихая работа и за это есть возможность заплатить чуть больше средней цены, то эта модель будет правильным выбором.

MAUNFELD Tower C 60

Стильная вытяжка со стеклянной рабочей поверхностью, шириной встраивания 600 мм и кнопочным управлением. В зависимости от потребностей используется один из трех режимов работы, что позволяет регулировать уровень шума на кухне. Вытяжка пропускает через себя 520 м³ воздуха в час, чего более чем достаточно для помещения в 20 м².



+ Плюсы MAUNFELD Tower C 60

  1. Соотношение цена-качество.
  2. Дополнительная подсветка зоны для готовки.
  3. Рабочая поверхность расположена под углом – меньшая вероятность удариться об нее головой.
  4. Возможность подключения в циркуляционном и проточном режимах.
  5. В стандартной комплектации есть обратный клапан.



- Минусы MAUNFELD Tower C 60

  1. По инструкции высота размещения над столешницей должна быть 45 см. Если расположить вытяжку на этой высоте, то не видно кнопок управления – их приходится нажимать наощупь или наклоняться, чтобы их увидеть.
  2. Общий недостаток черных вещей – на них сильно заметны пятна от рук и пыль.
  3. При большом количестве пара от кастрюль может не полностью его всасывать.
  4. На максимальных оборотах двигателя ощутимо шумит.

Практичное и неприхотливое устройство Tower C 60 – это хороший выбор для кухни площадью до 15-20 м² при необходимости совместить производительность, дизайн и невысокую цену.

Вам будет интересно

srbu.ru

реальные фото, разновидности, плюсы и минусы

В статье можно будет узнать, для чего нужна вытяжка на кухне и по каким критериям ее стоит выбирать. А также, какие бывают вытяжки, чем они отличаются и как установить вытяжку.

Почему так важно иметь вытяжку на кухне

Вытяжка является необходимым элементом на современной кухне. Она выполняет важную функцию – очищает воздух на кухне. И плюс к этому она должна вписываться в дизайн и дополнять интерьер на кухне.

Какое преимущество дает вытяжка на кухне?

1. Очистка воздуха от нежелательных испарений.

Кухня это место, где постоянно или регулярно готовится еда. Любой процесс приготовления пищи сопровождается жаркой и варкой, а если точнее, то это пар, дым, много разных ароматов от еды и брызги жира при жарке. От этого всего портится кухня, пропитывается ароматами приготовленной пищи квартира, мебель и одежда.

Для хозяйки кухни процесс приготовления еды становится не самым приятным, так как на кухне от всех паров слишком жарко и одно окошко точно не спасет. Вытяжка помогает справиться с ароматами, парами и дымом на кухне, что делает процесс приготовления пищи более приятным.

2. Дополнительное освещение.

Освещения на кухне должно быть достаточно, это обычно основной свет и свет на рабочей зоне (используют точечные светильники). Если есть вытяжка, то нет необходимости монтировать светильники над плитой, так как лампы, которая есть в вытяжке достаточно для освещения зоны. Плюс к этому освещение без вытяжки будет быстро загрязняться, что усложняет уход за кухней.

3. Экономия денег.

Так как на кухне постоянно готовится еда, то рабочее место необходимо часто мыть. Вымывать кухню после каждого приготовления пищи не всегда получиться. А жир, испарения и налет остаются на столешнице, на стене и даже на потолке.

Для очистки кухни нужно покупать агрессивные моющие средства или любые другие, делать ремонт (хотя бы косметический). На это нужно тратить деньги и много времени. Хорошая вытяжка поможет с этой проблемой, но пользоваться ею нужно при каждом приготовлении пищи.

4. Упрощает уборку вокруг варочной панели.

Вытяжка не избавит полностью от необходимости чистить рабочую зону, но включая ее каждый раз во время приготовления пищи на столешницу и, в первую очередь, на плиту будет оседать меньше налета и меньше жира. Что снизит время уборки и сделает ее легче.

Параметры, по которым может отличаться вытяжка

Вытяжки отличаются по форме

Купольная вытяжка

Достаточно большая по размерам, крепится к стене или возможно к потолку. Для нее необходимо иметь на кухне вентиляционную систему. Такая вытяжка будет довольно мощной и производительной, а в зависимости от цены можно подобрать не слишком шумную модель.

В этой вытяжке стоит жировой фильтр (жир и прочее оседает на металлической сетке), фильтр необходимо периодически чистить.

Плоская вытяжка

По размерам эта вытяжка меньше, чем купольная вытяжка, более компактная и удобная. Крепится она к стене над плитой, процесс установки проще, чем с купольной вытяжкой. И в то же время, мощность и производительность у нее тоже меньше.

Достаточно шумная во время работы, но это зависит от цены и модели. В отличие от купольной, для плоской вытяжки не нужна вентиляционная система, так как воздух не отводится, а фильтруется. Воздух фильтруется с помощью жирового фильтра и угольного.

Жировой фильтр необходимо периодически чистить, а угольный раз в полгода менять (возможно, чаще, в зависимости от эксплуатации).

Совет! Лучше всего выбирать купольную вытяжку, но если кухня маленькая, то можно обойтись и плоской вытяжкой (над плоской вытяжкой можно поместить навесной шкафчик).

Подвесная

Подвесные вытяжки еще называют классическими, они достаточно простые, поэтому и пользуются популярностью. Устанавливается вытяжка над плитой или под навесным шкафчиком. Воздух, которые всасывает вытяжка, чаше всего фильтруется (режим рециркуляции) и реже отводится в систему вентиляции (зависит от модели вытяжки).

Чаше всего в такой вытяжке стоит угольный фильтр (его нужно менять) и жировой. Работает на одном моторе, поэтому производительность ниже.

Подвесная вытяжка достаточно простая в своей работе. Ее производительность низкая и нет возможности увеличить площадь ее работы.

Встраиваемая

Такая вытяжка встраивается в навесной шкафчик, что удобно, компактно и практично, особенно на маленькой кухне. Воздух (в зависимости от модели) может фильтроваться и отводиться в систему вентиляции. Обычно в такой вытяжке два мотора, что гарантирует хорошую производительность.

Фильтр жировой, в котором нужно периодически мыть металлическую сетку. За счет выдвижной панели увеличивается площадь работы вытяжки. Включение производится за счет «выдвигания» панели, а выключение за счет «задвигания» этой же панели.

Встраиваемая вытяжка удобная, занимает немного места, качественно работает (высокая производительность) соответственно недешево стоит.

Чем лучше и качественнее материал, из которого изготовлена вытяжка, тем дольше она прослужит.

Материал

Каленое стекло

Это самый дорогой материал. Выглядит вытяжка из каленого стекла очень красиво, престижно и дорого, но, к сожалению, такая конструкция хрупкая. Из этого материала можно придать любую форму для вытяжки и украсить орнаментом.

Алюминий

Этот материал тоже достаточно дорогой, но дешевле чем каленое стекло. Смотрится красиво, изыскано и дорого. Вытяжка из алюминия будет достаточно прочной. Ее можно мыть любыми моющими средствами. Уход простой и отмывается вытяжка легко. Благодаря специальному покрытию не остаются следы пальцев.

Нержавеющая сталь

Материал не самый дорогой и достаточно прочный. Вытяжка из нержавеющей стали смотрится хорошо. В уходе материал прихотлив. Его нельзя мыть абразивными порошками и использовать металлическую губку.

Металл эмалированный

Самый дешевый материал. Достаточно крепкий и надежный. Не прихотлив в уходе. Мыть можно любыми моющими средствами. Внешний вид очень простой и не отличается особой красотой.

Вытяжки различаются по мощности

Важным моментом в работе вытяжки является ее производительность (это то, количество воздуха, которое она способна очистить за один час работы).

Мощность вытяжки зависит от типа и конструкции встроенного двигателя. А так же зависит от того один встроенный мотор или два. Два мотора в вытяжке встречается нечасто, стоят они дороже и по размерам такая вытяжка больше и работает шумно.

Для того что бы определить какая по мощности должна быть вытяжка необходимо площадь всей кухни умножить на высоту кухни. После чего необходимо сумму, которая получилась умножить на норму воздухообмена (по СЭС – 12).

На кухню 9 квадратных метро и высотой потолков 2.7 производительность вытяжки должна быть приблизительно от 250 до 325 кубометра в час (это зависит от того на сколько интенсивно работает плита).

По приборам управления

Кнопочное

Самый простой и недорогой вариант. Обычно оборудуется кнопками и различными ползунками (для изменения мощности и включения/выключения света), которые располагаются на передней части козырька. Кнопочное управление удобное, привычное и простое для всех людей, но более сложное в своем уходе.

Сенсорное

Вытяжка с сенсорным управлением стоит дороже и смотрится намного лучше на современной кухне. Управление не такое простое и привычное, но достаточно удобное. Включается и выключается она легким нажатием, совсем без усилий.

Ухаживать за такой вытяжкой намного проще. Помимо этого современные и дорогие модели имеют автоматическое управление, это автоматическое переключение скорости, таймер, индикатор загрязненности вытяжки, а так же датчик включения и выключения (когда включается плита).

С отводом в вентиляцию или без воздуховода

Все вытяжки делятся по двум главным принципам:

  • Удаление воздуха или отвод воздуха;
  • Фильтрация воздуха, еще называется режимом рециркуляции.

В первом случае воздух, который всасывает вытяжка, выводится через вентиляцию здания. Конечно, этот вариант самый лучший и эффективный. Такая вытяжка избавляет комнату от грязного воздуха и ненужных испарений. Работает качественно и мощно. Подходит для большой кухни и для маленькой, по мощности, но по габаритам в маленькой кухне будет занимать много пространства.

Из минусов это сложный монтаж и шум во время работы.

Во втором случае вытяжка всасывает воздух, который очищается с помощью встроенных фильтров и дальше попадает обратно на кухню. Это идеальный выход в том случае если нет возможности воспользоваться воздуховодом, а так же хороший вариант для маленькой кухни.

Монтаж совсем простой, занимает мало места и несложный уход за фильтрами. Тихая работа вытяжки. При этом не самая высокая цена. Из минусов это не самая производительная скорость работы.

По фильтрующему элементу

Фильтры двух типов применяются в кухонных вытяжках:

  • Жировые фильтры, бывают одноразовыми и многоразовыми;
  • Угольные фильтры или фильтр тонкой очистки.

Жировые фильтры задерживают частички жира и копоти, защищая внутренние детали вытяжки.

Одноразовые фильтры изготавливаются из синтетического волокна (могут быть бумажными или синтепоновыми). Менять их необходимо по мере загрязнения. Их удобство в том, что не требуют ухода, а только замена.

Многоразовый фильтр изготавливают из алюминия, нержавеющей стали. Имеет вид металлической сетки. Его необходимо мыть по мере загрязнения. Служит такой фильтр достаточно долго.

Угольный фильтр находится после жирового. Он необходим для поглощения ненужных ароматов, паров. Фильтр впитывает все вредные вещества и хорошо очищает воздух. Угольный фильтр необходимо вовремя менять.

Как установить вытяжку с отводом в вентиляцию

Вытяжку можно установить самостоятельно, это непростое, но вполне выполнимое задание.

Необходимые инструменты и материалы:

  • Гофра или короб пластиковый;
  • Решетка для вентиляции;
  • Крепление или фиксаторы (хомуты, 2 шт.) для гофры;
  • Дрель;
  • Отвертка;
  • Рулетка, карандаш и уровень;
  • Ножовка по металлу (для гофры), нож.

Перед тем как начать работу, нужно сделать замеры, где и на какой высоте будет находиться вытяжка. Нужно правильно определить расстояние от плиты к вытяжке и крепить ее необходимо надежно.

Дальше нужно повесить вытяжку к стене и надежно ее закрепить. Для этого к стене крепится рама из дюбелей и уголков (П-образная), это и будет опорой.

Есть вариант, при котором вытяжка крепится к кухонным шкафам.

Дальше прикрепляется труба из гофры с помощью хамутов к системе вентиляции и к самой вытяжке. После чего вытяжка подключается к сети.

Как установить вытяжку на кухню самому (видео)

ukuhnya.com

40 фото готовых интерьеров (и шкафов)

Общие рекомендации

Очень многое зависит от того, какой прибор вы приобрели. Если хотите, чтобы техника была красивой и функциональной, учитывайте следующие моменты:

  • Проведите замеры варочной поверхности. Для небольшой достаточно 50 см, а для средней рассматривайте модели от 60 см.
  • Определитесь, какую конфигурацию вы предпочитаете - встраиваемую или нет. Перед покупкой рекомендуем почитать о типах кухонных вытяжек;
  • Продумайте расположение стенных шкафов;
  • Если модель с воздуховодом, придется решать вопрос с коробом - широкая труба вряд ли украсит помещение;
  • Вешайте вытяжку на высоте не менее, чем 50 см от плиты, чтобы не допустить ее нагревания.

Соблюдение этих несложных правил поможет избежать неудобств и обеспечит стабильную работу прибора. Теперь перейдем к самому интересному - просмотру фото с удачными примерами наклонных вытяжных панелей в интерьере кухни.

В интерьере

Широкий ассортимент позволяет подобрать модель, подходящую к любому стилю оформления - от хай-тека до классики. К примеру.

Заслуживающий внимания ход - использовать вытяжку в качестве яркого цветового акцента. Попробуйте в черно-белой кухне добавить красных красок. Подбирайте агрегат не только по функционалу, но и по внешнему виду. Все-таки замаскировать его не получится, поэтому смотреться он должен стильно.

Встроенная на специальную панель вытяжка кажется футуристическим элементом загадочного назначения. Она подойдет к большинству современных стилей. Тут лучше подобрать ее в тон рабочей поверхности - так конструкция будет целостной, а общее впечатление - гармоничным.

О том, как выбирать встраиваемые вытяжки рекомендуем узнать подробнее - там есть свои тонкости.

Иногда удачным решением становится прибор с необычной фактурой. Например, такая модель с зеркальным покрытием может быть настоящим украшением кухни. Лучше размещать ее на чистой стене без шкафов - так она смотрится гораздо эффектнее.

Наклонная вытяжка в шкафном купе - тоже неплохой вариант для кухни в современном стиле. Особенно если использовать контрастные цвета.

Обратите внимание: Не повторяйте ошибку, которая сделана в этом интерьере. Розетку и кабель не стоит оставлять на виду - они портят все впечатление, хотя в целом дизайн симпатичный.

Свою роль играют и габариты. Иногда для небольшой плиты оправдан выбор широкой вытяжки - если она вписывается в концепт оформления. Поэтому советуем поэкспериментировать с размерами.

Подходят такие модели и кухоням-студиям. Тут важный параметр - мощность. Необходимо убедится, что ее достаточно для очистки воздуха во всем помещении. Постарайтесь найти прибор нестандартной формы или в неординарном цветовом решении. Нам нравится этот вариант. Она смотрится необычным украшением и очень оживляет комнату в черных тонах.

Интересно выглядит гарнитур со шкафом над небольшой наклонной вытяжкой. В классическом интерьере этот прием используют достаточно часто. Так современный гаджет не портит впечатление и не кажется лишним в обрамлении традиционной мебели. Лучше подобрать его в тон фасадам, так получится максимально органичный вид.

Иногда вытяжку размещают в углу. Это оправдано, если вы хотите оформить небольшую кухонную зону. Требуется найти правильный наклон, чтобы техника смотрелась на стене сбалансировано. Подберите красивую модель - на гладкой поверхности она будет привлекать внимание.

На маленькой кухне от подобного рода экспериментов придется отказаться. Сюда больше подходят малогабаритные приборы. Ваша задача - максимально эффективно использовать пространство. Поэтому оптимальным выбором будет классическая вытяжка соответствующей мощности.

Если предпочитаете модели с воздуховодом, советуем найти прибор с необычной поверхностью. Например, стеклянной. Она сделает агрегат привлекательнее и замаскирует его назначение. Правда, тут есть нюанс. На решетке нередко оседают капли жира и различные разводы, поэтому протирать поверхность придется часто.

Наклонные вытяжки смотрятся с открытыми полками интереснее, чем со шкафами купе. Таким образом можно создать стильный и современный интерьер. К тому же, отказ от шкафчиков с дверцами сейчас в моде.

Не пренебрегайте традиционными цветовыми сочетаниями - черным с коричневым и бежевым. В подобном обрамлении даже самые современные модели выглядят элегантно.

Для просторных помещений подойдут большие, широкие вытяжки на панелях. Тут не получится обойтись малогабаритным прибором: он покажется неуместным. Поэтому подберите его, учитывая масштаб гарнитура - все должно гармонично сочетаться друг с другом.

Вертикальная наклонная вытяжка тоже заслуживает внимания. Благодаря необычному внешнему виду она может стать дополнительным декором, если вы сумеете правильно разместить ее. Как вариант, попробуйте установить вокруг короб из шкафчиков - проверенный временем беспроигрышный ход.

Иногда прибор оформляют в тон стенам. В этом случае важно найти единую фактуру. Таким образом агрегат фактически сольется с отделкой и станет почти незаметным. Рекомендуем разместить подсветку под вытяжной панелью, чтобы создать иллюзию света из стены.

Или же, наоборот, сыграйте на фактурной разности. К примеру, подберите металлический гаджет к деревянной кухне. Это смотрится очень интересно и своеобразно. Правда, тут важно не перестараться. Основные элементы выдерживайте в едином стиле, чтобы не создать ощущение дисбаланса.

Подводя итоги заметим, что наклонные вытяжки отлично выглядят практически в любом интерьере. Все, что требуется от вас - сделать все замеры и купить модель по своему вкусу.

vashakuhnya.com

варианты устройства и схемы установки

В результате повсеместного использования пластиковых окон в кухнях наших домов нарушилась естественная вентиляция, которую обеспечивали рамы из древесины. Между тем эффективная вентиляция на кухне просто необходима.

Причем организовывать её нужно со знанием дела, чтобы вместо вытяжки кухонного воздуха не получить приток «ароматов» из соседних квартир или из туалета. Вас тоже волнует эта проблема, но вы не знаете с чего начать? В нашем материале речь пойдет о обустройстве вентиляции на кухне. Мы расскажем о видах вытяжек и нюансах их монтажа.

Содержание статьи:

Зачем нужно вентилировать кухни?

Большинство отечественных квартир оборудовано плитами, в работе которых используется природный газ. В процессе его сгорания образуется углекислый газ, ядовитые свойства которого проявляются по мере увеличения его концентрации в воздухе.

Самое разумное и современное решение этой проблемы – установка вытяжки и принудительная вентиляция помещения.

Вытяжка на кухне нужна

Современная вытяжка – непременный атрибут кухни, если в ней присутствует газовая плита: с её помощью можно вывести из помещения несгоревший и углекислый газ

Итак, вентиляция необходима даже в случае идеальной работы газовой плиты. Потребность в ней возрастает при ошибках в настройке оборудования, которые могут стать причиной выделения угарного газа. Он значительно опаснее углекислого, а его присутствие можно и не заметить: этот газ не имеет ни цвета, ни запаха.

Кроме того, газопроводный или природный газ может сгорать не полностью, накапливаясь в воздухе. Бывают ситуации, когда пламя горелки погасло. Например, его залило «сбежавшим» молоком. Если нет специальной защиты, то поступающий в помещение газ может спровоцировать взрыв, способный натворить бед во всем доме.

Получается, что, приступая к работе с газовой плитой, нужно сразу же включать вентилятор вытяжного устройства. Но и присутствие в кухне электроплиты не уменьшает значимость вентиляции этого помещения.

Галерея изображений

Фото из

Самый крупный потребитель воздуха

Самым мощным и действительно крупным, независимо от реальной площади, потребителем воздуха является кухня

Концентрация источников тепловыделения

На кухне размещено максимальное количество оборудования, выделяющего во время работы тепло, в том числе плиты, духовки, варочные поверхности

Использование механической вентиляции

Естественная разновидность вентиляции зачастую не справляется с формированием воздухообмена даже в небольшой кухне. А в помещении больше 7 м² практически обязательно использование вентилятора

Зонт с вытяжным вентилятором

Самый распространенный вариант устройства вентиляции на кухне заключается в установке зонта с механической вытяжной системой

Рециркуляционный тип вытяжки

В случае установки рециркуляционной модели вытяжки нет сообщения с вентиляционной системой дома. Такая схема только чистит воздух от жирной взвеси, загрязнений и микроорганизмов

Связанный с вентиляцией зонт

Если вытяжная система подключена к вентиляционной шахте, кроме загрязненной воздушной массы она отводит избыток тепла и выделяемые при приготовлении пищи испарения

Подбор кухонной вытяжки по мощности

Вытяжку с вентилятором подбирают, умножив объем кухонного помещения на 10. Из полученного значения необходимо вычесть объем, занимаемый мебелью и бытовой техникой

Обеспечение притока воздуха

Следует помнить, что при использовании оборудования, отводящего отработанный воздух в вентшахту, необходимо обеспечивать его приток. Для этого нужно чаще открывать форточки, желательно устанавливать приточные вентиляторы в окно или приточные клапаны в стену

Самый крупный потребитель воздуха

Самый крупный потребитель воздуха

Концентрация источников тепловыделения

Концентрация источников тепловыделения

Использование механической вентиляции

Использование механической вентиляции

Зонт с вытяжным вентилятором

Зонт с вытяжным вентилятором

Рециркуляционный тип вытяжки

Рециркуляционный тип вытяжки

Связанный с вентиляцией зонт

Связанный с вентиляцией зонт

Подбор кухонной вытяжки по мощности

Подбор кухонной вытяжки по мощности

Обеспечение притока воздуха

Обеспечение притока воздуха

Пригорание пищи, которое частенько случается у любителей жареной картошки и рыбы, сопровождается выделением вредных соединений, которые образуются в результате пиролиза органических соединений. Те же, кто предпочитает продукты, приготовленные на пару, знают, что испарения приводят к росту влажности в помещении. И её уровень тоже необходимо понижать.

И даже сторонники запаха свежей выпечки понимают, что насыщать этим замечательным ароматом всю квартиру нельзя. Смесь привлекательных на первых порах запахов со временем превращается в мешанину частично разложившейся летучей органики, присутствие которой в воздухе вряд ли кому-то понравится.

Повышение влажности на кухне

Даже если ваша кухня оборудована электрической варочной поверхностью, вытяжка вам пригодится, чтобы понизить влажность в помещении и устранить из него запахи готовки

Вывод: вытяжка в условиях современной кухни – это не дань моде, а жизненная необходимость.

Разновидности кухонных вытяжек

Разные потребности пользователей заставляют товаропроизводителей разрабатывать предложения, которые бы оптимально подходили под запросы конкретного покупателя. Поэтому ассортимент вытяжных устройств для кухни, который предлагает нам современный рынок бытовых приборов, достаточно широк. Постараемся разобраться в их многообразии.

По способу очистки воздушных масс

Очищать воздух на кухне можно разными способами.

В зависимости от того, какой из них применяется в конкретной модели, вытяжки подразделяются на:

  • Эвакуирующие. Эти модели выводят воздух из кухни наружу по воздуховодам, выполненным в виде металлического короба или гофрированной трубы. Чтобы такое устройство заработало, необходимо наличие вентиляционного канала или простого отверстия. Обычно воздуховод снабжают клапаном, предотвращающим возникновение обратной тяги.
  • Циркуляционные. В этой модели предусмотрен , похожий на противогазный. По сути, это не вытяжка, а фильтрующая установка, очищающая воздух от основных «ароматов»: воздухообмен с внешней средой отсутствует. Такое устройство привлекает простотой своего монтажа, но оно не способно защитить, например, от утечки газа.

Циркуляционные вытяжки могут соседствовать со штатной вентиляцией кухни. К их недостаткам обычно относят высокую стоимость и дорогое обслуживание: угольные фильтры требуют периодической замены.

Эвакуирующая вытяжка

Циркуляционная модель кухонной вытяжки не поможет вам, если в помещении скопился углекислый или угарный газ, а эвакуирующая легко справится с этой проблемой

Особенностью эвакуирующей вытяжки является то, что она выводит и избыточное тепло, которое всегда образуется в период готовки. У циркуляционной модели такой функции нет.

Деление по типу конструкции

Помимо основной функции покупатели обращают внимание и на другие отличительные характеристики различных моделей. Вытяжное устройство должно хорошо вписываться в общий интерьер помещения, быть удобным в эксплуатации и ещё: хорошо, если бы можно было сэкономить и установить его самостоятельно.

Поэтому современные вытяжки отличаются не только , но и способом монтажа, дизайном, материалом изготовления и наличием дополнительных опций.

Купольная вытяжка

Каминная или купольная вытяжка часто встречается в наших домах: важно, чтобы площадь нижней части её купола соответствовала площади установленной в помещении плиты

По типу конструкции вытяжные устройства подразделяют на:

  • Купольные. Эта модель получила своё название благодаря форме воздухозаборника. Он похож на усеченную пирамиду, купол которой располагается непосредственно над плитой. От отверстия в верхней части купола отходит воздухопровод, транспортирующий воздух за пределы кухни через отверстие в стене или через вентиляционный канал.
  • Встраиваемые. Такая вытяжка располагается внутри мебели на кухне. Довольно часто комплектуется выдвижной панелью, что позволяет экономно расходовать пространство помещения и, одновременно, обеспечить комфортное управление оборудованием.

Перед тем, как заказывать мебель и покупать вытяжку, следует распланировать помещение кухни, чтобы предметы мебели и бытовой техники не мешали друг другу, выглядели бы эстетично, а пользоваться ими было бы удобно.

Пространственная планировка очень важна и при устройстве встраиваемой вытяжки. Как правило, если вытяжка не входит в комплект изначально, мебель под неё делают на заказ. При этом обязательно предусматриваются все нюансы, позволяющие красиво и аккуратно расположить все элементы встроенного оборудования.

Классификация по месту монтажа

Вытяжное оборудование устанавливается в кухне с учетом разных факторов: размера помещения, местоположения плиты и так далее.

Настенная вытяжка

Хорошо, если в помещении вашей кухни высокие потолки, тогда и скромная настенная вытяжка будет смотреться очень эффектно

По месту установки вытяжки делятся на:

  • Настенные. В этом случае одна сторона купола вытяжки прилегает непосредственно к стене, а вторая находится над плитой.
  • Угловые. Размещение плиты в углу не только экономит площадь кухни, но и делает варочную поверхность доступнее. Сама конструкция купола угловой вытяжки имеет форму, при которой две её стороны вписываются в угол помещения, плотно прилегая к стенам.
  • Островные. Счастливчики, которые располагают большим помещением кухни, могут позволить себе установку островной конструкции. Её размещают над плитой, расположенной в центре комнаты.

В ассортименте выпускаемых моделей есть разнообразные по форме варианты вытяжек. Например, плоские модели монтируются под мебелью так, чтобы нависать над плитой.

Островная вытяжка

Что уж говорить о кухнях, площадь которых позволяет разместить плиту и рабочий стол прямо в середине помещения, а вытяжку – над островной плитой

Прежде, чем самостоятельно устанавливать вытяжку на кухне, необходимо тщательно изучить инструкцию. Для каждой из моделей есть собственные нюансы монтажа, но кое-какие общие правила распространяются на все вытяжки.

Это высота, на которой они должны располагаться относительно поверхности плиты. Для газовых плит расстояние составляет от 75 см, а для электрических – не меньше 65 см.

Правила монтажа вытяжки

Правил монтажа вытяжки не так уж и много, но им необходимо строго следовать, поскольку они продиктованы заботой о безопасности владельцев дома

Итак, нижний уровень установки определен, верхний же выбирается самостоятельно. И зависит он от роста владельцев квартиры: пользоваться плитой и вытяжкой должно быть удобно. Более подробно о нюансах монтажа вытяжки можно прочесть в .

Чаще всего современные покупатели отдают предпочтение встроенным моделям. Они обходятся дешевле, и их достаточно просто смонтировать своими руками.

Принципиальная схема устройства кухонной вытяжки

В состав любой вытяжки входят следующие элементы:

  • Вентилятор с электродвигателем. Многоскоростной асинхронный двигатель обеспечивает вращение вытяжного вентилятора, благодаря которому воздушные потоки проходят через фильтры, задерживающие жир.
  • Фильтры. Все вытяжки оснащаются многоразового или одноразового использования. Угольные фильтры присутствуют только в циркуляционных моделях и действуют аналогично активированному углю. Их замена выполняется раз в 3-4 месяца эксплуатации.
  • Лампы освещения. Освещение варочной поверхности выполняется с помощью ламп накаливания, светодиодных или галогенных световых приборов.
  • Схема переключения скоростей. В разных моделях переключение скорости осуществляется различными способами: с помощью сенсорных устройств, посредством кнопок или с применением ползункового переключателя.

Взгляните на стандартную электросхему вытяжки, в которой присутствуют все названные выше элементы.

Схема вытяжки на кухне

В состав стандартной электросхемы вытяжки для кухни входят все основные элементы, перечисленные нами выше, и представлен порядок их подключения

Обеспечение безопасности конструкции

В комплект вытяжного оборудования обязательно входит вентилятор, а это значит, что вытяжка должна подключаться к розетке. Если вы только приступили к ремонту в новой квартире, обязательно предусмотрите для вытяжки отдельную розетку, потому что данное оборудование постоянно должно находиться в подключенном состоянии.

Занятость розетки единственным прибором позволяет спрятать её за элементами мебельного гарнитура. Но не забудьте обеспечить к ней легкий доступ. Существует и ещё одно важное правило: розетка должна располагаться не ближе 60 см от раковины мойки и от плиты.

Помните, что этот вытяжка – электроприбор, который способен поразить током, поэтому к вопросам электробезопасности нужно относиться серьёзно.

Кухня, как и ванная комната, – помещение, в котором одновременно может быть и жарко, и влажно. Лишняя влага и жир от готовки оседают на решетке вытяжки. Это создаёт благоприятные условия для электрического пробоя на металлический кожух от мотора вентилятора. Именно по этой причине прибор следует подключать к электрической сети при помощи трех проводов.

Схема подключения вентилятора

Схема подключения вентилятора, входящего в комплектацию кухонной вытяжки, наглядно демонстрирует, что необходимы три провода: фаза, ноль и “земля”

В составе проводки должны быть ноль, фаза и «земля». Провод заземления легко отличить по желтой изоляции и по продольной зеленой полосе. Современные дома заблаговременно оборудуются евророзетками и контуром заземления. В этом случае достаточно заземляющий провод соединить с соответствующей клеммой штепселя. Её несложно отличить от других по значку в виде трех разновеликих параллельных линий.

Постройки постарше могут не иметь контуров заземления. В этом случае необходимо позаботиться о защите самостоятельно. В случае возникновения пробоя на корпус заземление позволит защитному автомату отключиться. Кроме того, оно необходимо для выравнивания потенциалов.

В качестве дополнительной защиты рекомендуется проводку для розетки вытяжки сделать отдельным кабелем с защитой УЗО и выключателя-автомата.

Как самостоятельно сделать защитное заземление?

Чтобы соорудить в старом доме защитное заземление, совершенно не обязательно копать траншею и вбивать в землю металлические штыри. Нельзя заземлять вытяжное оборудование на водопровод, теплоцентраль и, тем более, на газовую трубу. Это опасно не только для вас, но и для соседей.

Для устройства заземления в доме старой постройки необходимо отыскать глухую нейтраль и подключиться к ней. Для этого откройте вводный щиток в вашем подъезде или в квартире. Входящие в него провода заключены в трубу, которая замурована в стене. На ней должен находиться резьбовой штырь, возможно, с подключенными ранее заземлениями. Это искомая глухая нейтраль: труба надежно заземлена.

Нужно взять гибкий многожильный провод, сечение которого составляет не менее 2,5 мм2, и провести его от нейтрали до места установки розетки. Вытяжку следует подключать к сети с использованием автомата-разъединителя на 6,3 Ампер.

Пример размещения розетки

Розетка скрыта за элементами встроенной мебели, но доступ к ней очень легко получить: достаточно открыть нужную дверцу

Как уже было сказано выше, на глухой нейтрали могут находиться и другие заземления. Их отключать нельзя. Свою клемму следует накинуть поверх уже имеющихся и закрепить её с помощью гайки. При гладкой поверхности нейтрали для закрепления заземления можно использовать хомут. Отлично, если в выполнении этой работы поучаствует электрик вашей Управляющей компании.

Возможные проблемы с вентиляцией

При установке вытяжки может быть нарушена штатная вентиляционная система квартиры. Попыткой решить эту проблему является пробивание специально для вытяжки дополнительного отверстия наружу или в канал вентиляции. Но нужного эффекта таким путем не достичь. Площадь сечения того же вентиляционного канала не увеличивается при появлении в нем ещё одной дыры.

При удачном стечении обстоятельств лишь ¾ чада из кухни отправятся в канал, а ¼ останется в квартире. Если же снаружи будет сильный ветер или возникнет тяга с нижних этажей, то вся гарь вернётся на кухню или отправится к соседям, что может обернуться испорченными отношениями с ними.

Что касается вывода воздуха наружу через пробой в стене, то при этом затрагивается несущая конструкция. Такие работы необходимо предварительно согласовывать, составлять проект вносимых изменений. Кроме того, такое решение создаёт опасность оседания конденсата как в воздуховоде, так и на моторе вентилятора. Тогда-то пробой на корпус практически неизбежен.

Схема работы вытяжки с хлопушкой

На схеме работы вытяжки с хлопушкой хорошо раскрывается принцип её функционирования: воздушные массы не будут поступать по воздуховоду обратно в помещение кухни

В качестве выхода из возникшей ситуации предлагается использовать дополнительный участок воздушного короба, оснащенный клапаном-хлопушкой. Схема этого устройства приведена ниже.

Под воздуховод вытяжки нужно окно в форме квадрата, сторона которого составляет ¾ диаметра воздуховода. Это позволяет площади его поперечного сечения соответствовать аналогичной площади воздуховода. Периметр же окажется немного меньше, чем длина окружности воздуховода. Тогда и с подключением сложности не возникнет.

Заслонку можно сделать из алюминия толщиной 0,5 мм или из такого же по толщине фторопласта или стеклотекстолита. Предпочтительнее изделие из алюминия, потому что важна не только жесткость и толщина материала, но и его легкость. Срабатывание хлопушки будет эффективнее при меньшем удельном весе материала, из которого её сделали.

Заслонка оснащается слабой тонкой пружинкой. Её функция такова: когда заслонка будет поднята в верхнее положение и воздействие на неё прекратится, она должна плавно вернуться на своё место. Если пружина слабо натянутая, но жесткая, то для нашей цели она не подойдет.

Поволока, составляющая пружину, должна иметь в диаметре 0,2-0,3 мм. При длине в 120-150 мм диаметр самой пружины должен составлять 3-5 мм.

Подробнее о том, как правильно подключить кухонную вытяжку к вентиляции, читайте .

Использование нейтрализаторов запаха

Часто кухонные вытяжные устройства снабжают нейтрализаторами запаха.

В наших магазинах можно встретить три типа нейтрализаторов:

  • Химические. Эти нейтрализаторы нужно часто менять, потому что они быстро затягиваются жировой пленкой и перестают действовать, не выработав до конца собственный ресурс. Кроме того, они и сами источают соединения, способные нанести вред здоровью.
  • Электроионизационные. Если у вас имеется ионизатор, то принцип действия этого устройства вам тоже знаком. Но в любой комнате дома вредные вещества находятся в значительно меньшей концентрации, чем в кухне над варочной поверхностью. Для их нейтрализации необходим сильный разряд, который может навредить и хозяйке, стоящей у плиты.
  • Ультрафиолетовые. При использовании нейтрализаторов этого типа необходимо иногда очищать лампочки от налёта и менять их примерно раз в два года. А лампочки эти стоят недешево. Зато такой нейтрализатор безопасен для здоровья людей. Более того, лампы излучают не один лишь ультрафиолет, а ещё и свет: белый или с небольшой голубизной.

Вооруженные полученной информацией, мы выберем себе нужный нейтрализатор не вслепую, а со знанием дела.

Несколько слов о воздуховодах

В комплект вытяжки воздуховод не входит. Его придется покупать отдельно. Считается, что металлический короб с прямоугольным сечением выглядит эстетичней , но и у него есть свои достоинства.

Гофр в качестве воздуховода

Тот, кто считает, что гофра выглядит не слишком привлекательно, может и ошибаться: при определенных условиях он способен даже украсить интерьер помещения

Гофру следует выбирать с таким диаметром, который соответствует входному отверстию в верхней части колпака вытяжки. Если длина этой трубы менее 1,5 метров, то аэродинамическое сопротивление этого материала практически ничтожно в сравнении со случайными потерями, возникающими в результате завихрений в вентиляции. Гофру легко разрезать обычными ножницами.

Гофре можно придать квадратную форму, чтобы соединить его с хлопушкой. У нее напрочь отсутствуют резонансные свойства, иногда возникающие у жестких коробов. Если вы все-таки предпочтете приобрести гофру, то готовку пищи в вашем доме никогда не будет сопровождать монотонный гул.

Выводы и полезное видео по теме

Рекомендации специалиста в этом ролике помогут вам не растеряться, рассматривая модели вытяжных устройств, которые предлагают вам современные супермаркеты электрической бытовой техники. Выбор нужно делать со знанием дела, поэтому прислушайтесь к консультации профессионала:

При монтаже вытяжки могут возникать и нестандартные ситуации. Справиться с поставленной задачей вам помогут практические советы мастера, которые вы найдете в этом видео:

Соорудить вентиляцию на кухне можно и своими руками. Но перед тем как приступить к работе, необходимо узнать, какие виды вытяжных устройств предлагает современный рынок, какие правила и для кухни существуют.

Если вам приходилось сталкиваться с обустройством кухонной вентиляции и есть что посоветовать нашим читателям, или остались вопросы, на которые хотелось бы получить ответ, оставляйте, пожалуйста, свои комментарии в расположенном ниже блоке.

sovet-ingenera.com

Монтаж воздуховода для кухонной вытяжки: правила для начинающих

Сегодня будем осваивать опыт братских государств по монтажу воздуховода для кухонной вытяжки, обсудим животрепещущие проблемы вентиляции, вызванные некорректным действием строителей, обрисуем важность убийства двух зайцев одним выстрелом. Быть может, полученные сведения пригодятся читателю, строящему собственное жилье, выполняющему шабашки. Монтаж воздуховода для кухонной вытяжки должен вестись согласно рекомендациям СНиП, прочих нормативных актов. Снижайте количество углов, поворотов канала, снижающих эффективность (КПД) канала вентиляции.

Избегайте делать монтаж воздуховодов неправильно

Украинский канал Iнтер показывал монтаж зонта вытяжки при помощи круглых, прямоугольных воздуховодов. Периметром кухни шел ряд подвесных шкафов. Под секцию было решено укрепить плоскую вытяжку. В мебели, находящейся вертикально над плитой проделали фрезой два отверстия, диаметром вмещающие круглый воздуховод 125 мм. Дыры пробили пол, потолок шкафа. Монтаж вели пластиковым воздуховодом.

Вытяжку укрепили впритык к секции, под днищем. Отрезок круглого воздуховода прошел шкаф насквозь, вытянулся сверху, присоединен специальным переходным сегментом: нижняя сторона содержит входное отверстие диаметром 125 мм, сбоку — прямоугольный выход. От сегмента к вентиляционному отверстию уходил плоский воздуховод для вытяжки по шкафам. На протяжении пластикового тракта канал незаметен снаружи, внешний вид кухни остался прежним. К вентиляционному отверстию прямоугольный воздуховод присоединялся еще одним сегментом, аналогичным упоминавшемуся. Соединительным элементом послужила круглая секция, снабженная двумя поворотами, плотно захватившая отверстие вентиляционной сети.

Разновидности пластиковых воздуховодов

Красиво, содержит три грубые ошибки с практической точки зрения:

  1. Ища путь освободиться, воздух преодолеет четыре изгиба 90 градусов. Каждый поворот эффективность вытяжки понижает на 10%. Изгибов четыре:
  • прямо над вытяжкой на стыковом сегменте;
  • два поворота в углу на втором стыковом сегменте;
  • изгиб внутри вентиляционной системы.

Сорок процентов эффективности потеряно.

  1. Прямоугольный воздуховод меньше сечением, нежели круглый, производительность вытяжки сильно снизится.
  2. Главный недостаток: уничтожена система вентиляции.

Рассмотрим три пункта подробнее. Что касается количества поворотов, отдавая дань внешнему виду, наши монтажники потеряли 20% мощности только за счет лишних изгибов. Очевидно, наилучшим решением было применить круглый алюминиевый гофр с одним изгибом над вытяжкой. Виден над шкафом, легко поправить декоративной панелью из гипсокартона или другого материала.

Подошел бы гибкий воздуховод для вытяжки, чтобы избежать потерь при переходе на меньшее прямоугольное сечение. Как поступить. Найти сегмент с выходом на квадратный воздуховод аналогичного сечения или провести работы круглым. Тяжелее спрятать канал, зато эффективность максимальна.

Главное — третий пункт.

Почему вентиляция и вытяжка разные вещи

Согласно санитарным нормам, жилое помещение оборудуется вентиляцией. Размещается вход в нежилой части, где образуется большинство факторов, человеку неблагоприятных. Люди пользуются кухонным оборудованием, стирают, моются, курят, пользуются туалетом. Процессы образуют обилие влаги, запаха, удалять ненужное призвана вентиляция. Когда подсистема жилого помещения неисправна, белье сохнет в ванной 2-3 дня, потолок, стенах обрастают конденсатом. Со временем проблема вызывает разрастание грибка, плесени — отдельный разговор. Покурите, дым разнесется по помещениям. Вот к чему приводит неисправно действующая вентиляция.

Большинству людей известна проблема верхних этажей. Способов вывода вентиляционного канал наружу различают три:

  1. Канал пронизывает этажи, выходит, минуя чердак, на крышу в виде прикрытой сверху трубы.
  2. На чердаке каналы объединяются коробами, выходят сообща наружу.
  3. Воздух выбрасывается на чердак, откуда поступает на улицу.

При первом способе проблемы отсутствуют. Для уверенного выхода воздуха из квартиры на улицу, должен пройти 2 метра по трубе, высота чердачного помещения столько составляет. Однако надежный способ непригоден для высотных зданий, к сожалению, новые наработки грешат проблемой верхних этажей.

Когда воздух выходит из вертикальной шахты, бьется о крышу чердака или короба. Создается пробка. Воздух продолжает напирать и ищет выходы. Одним является труба, уходящая наружу, другим — вентиляционное отверстие на кухне жильцов последнего этажа. Упомянутых выше двух метров не набирается за толщину перекрытия. Круглый год третирует людей обратная тяга. Дышать будем тем, что воздух собрал с остальных этажей.

Простого пути решения проблема лишена:

  • Во-первых, можно увеличить высоту короба, о который бьется воздушный поток. Причем в два-три раза. Но это делает строительная бригада по согласованию с государственными инстанциями.
  • Во-вторых, можно отделить вентиляционный канал верхнего этажа от остальных. Чревато строительными работами, потребует тепловой и гидро изоляции нового хода.

Видите, сколько проблем-нюансов у рабочей вентиляционной сети. Доработка тракта воздуховодами кухонной вытяжки еще и добавит сложностей. Вспомните обсуждавшийся ролик. Если дело происходило на последнем этаже, кухонная плита соберет запахи с нижних этажей, вентиляция будет нарушена.

Если у верхнего этажа отдельный выход, следует нарастить по высоте, чтобы длина стала 2 метра.

Правильно завести воздуховод в вентиляцию

Из написанного выше становится понятно, почему воздуховод в вентиляционную систему входит, минуя специальную решетку с обратным клапаном. В изделии рядом со входом вытяжки имеется рота отверстий, предназначенных для оттока воздуха из квартиры. Две ветки объединяются в одну посредством такой решетки. Когда работает вытяжка, вентиляционные отверстия запираются, поток идет только через воздуховоды. Если двигатель выключен, воздух проникает наружу обоими путями. Иногда заметим, как вращается пропеллер вентилятора выключенной вытяжки.

Важность правильного снабжения квартиры свежим воздухом ясна из написанного выше. Монтаж воздуховода для вытяжки ведется только в паре с решеткой, оснащенной обратным клапаном.

Выбрать размер воздуховодов

Производительность вытяжки снижают два фактора:

  1. Наличие поворотов на 90 градусов (острые углы не допускаются вообще).
  2. Снижение площади сечения тракта вентиляции.

Как соотносится сказанное с обыденностью, в которой живем. Вентиляционные ходы большинства зданий традиционно имеют диаметр 14 см. Квадратные шахты строят со стороной 13 см. Не сложно догадаться, что подключая воздуховод с меньшим сечением, используем проход частично. Доработка станет узким местом канала. И наоборот, воздуховод излишне большого сечения много пользы не принесет, поскольку дальше тракт сужается. Правильным будет оценить размеры перед выбором вытяжки. Покупать зонт, воздуховоды следует по осмыслении того, насколько изделия хорошо будут работать совместно.

Дополнительные правила

Установка воздуховода для вытяжки ведется по инструкции. Самым простым считайте монтаж гофра из алюминия. Такие изделия продаются небольшими кусками, каждое растягивается до трех метров. Воздуховод изогнется немыслимым образом, учитывая, что поворотов с острыми углами в магистрали быть не должно.

С обоих концов гофра стоят хомуты, насаживаемые на соответствующие элементы вытяжки, решетки с использованием стандартного ручного электроинструмента.

Проще работать с пластиковыми воздуховодами. Распиливаются ручной ножовкой, собираются без усилий, однако можно применять клей-герметик, надежно изолируя стыки. Дополнительное преимущество — в магазине найдутся специальные переходные элементы, благодаря которым возможен смешанный монтаж из круглых и прямоугольных изделий.

Тяжелее обработать металл. Некоторые зонты идут в комплекте с отрезками воздуховодов, выбирать не приходится. Конструкция подгоняется по месту. Воздуховоды собираются внахлест, места соединений можно обработать клеем.

По технологии прокалываются отверстия в стенках, вставляются крепежные элементы, на практике умельцы просто вдевают изделия друг в друга, прихватывают герметиком. Естественно, процесс затрагивает прочность конструкции, для кухни хватает. Секции фиксируются к стене, мебели, на хомут саморезами и дюбель-гвоздями.

Осталось упомянуть, что вертикальные сегменты часто заделываются в секции подвесных шкафов, это скрывает магистраль от глаз. Горизонтальный участок возлежит на укрепленной на стене мебели. Тактический ход минимизирует визуальный негативный эффект монтажа вытяжки. Перед тем, как установить воздуховод для вытяжки, оцените возможность подобного решения.

vashtehnik.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
