как сделать самодельную солнечную панель

Солнечные батареи — источник получения энергии, которую можно направить на выработку электричества или тепла для малоэтажного дома. Вот только солнечные батареи имеют высокую стоимость и недоступны большинству жителей нашей страны. Согласны?

Другое дело, когда сделана солнечная батарея своими руками — затраты значительно уменьшаются, а работает такая конструкция ничуть не хуже, чем панель промышленного производства. Поэтому, если вы всерьез задумываетесь о приобретении альтернативного источника электроэнергии, попытайтесь сделать его своими руками – это не очень сложно.

В статье речь пойдет об изготовлении солнечных батарей. Мы расскажем, какие материалы, и инструменты для этого потребуются. А немного ниже вы найдете пошаговую инструкцию с иллюстрациями, которые наглядно демонстрируют ход работы.

Содержание статьи:

Коротко об устройстве и работе

Энергию солнца можно преобразовать в тепловую, когда энергоносителем является жидкость-теплоноситель или в электрическую, собираемую в аккумуляторах. Батарея представляет собой генератор, работающий на принципе фотоэлектрического эффекта.

Преобразование энергии солнца в электроэнергию происходит после попадания солнечных лучей на пластины-фотоэлементы, которые являются основной частью батареи.

При этом световые кванты “отпускают” свои электроны с крайних орбит. Эти свободные электроны дают электрический ток, который проходит через контроллер и скапливается в аккумуляторе, а оттуда поступает энергопотребителям.

Галерея изображений

Фото из

В роли пластин-фотоэлементов выступают элементы из кремния. Кремниевая пластина с одной стороны покрыта тончайшим слоем фосфора или бора – пассивного химического элемента.

В этом месте под действием солнечных лучей высвобождается большое количество электронов, которые удерживаются фосфорной плёнкой и не разлетаются.

На поверхности пластины имеются металлические “дорожки”, на которых выстраиваются свободные электроны, образуя упорядоченное движение, т.е. электрический ток.

Чем больше таких кремниевых пластин-фотоэлементов, тем больше электрического тока можно получить. Подробнее о принципе работы солнечной батареи читайте .

Верхний слой пластин-фотоэлементов покрыт слоем, который не допускает отражение солнечного света от пластин, повышая их КПД

Материалы для создания солнечной пластины

Приступая к сооружению солнечной батареи необходимо запастись следующими материалами:

  • силикатные пластины-фотоэлементы;
  • листы ДСП, алюминиевые уголки и рейки;
  • жёсткий поролон толщиной 1,5-2,5 см;
  • прозрачный элемент, выполняющий роль основания для кремниевых пластин;
  • шурупы, саморезы;
  • силиконовой герметик для наружных работ;
  • электрические провода, диоды, клеммы.

Количество требуемых материалов зависит от размера вашей батареи, которая чаще всего ограничивается количеством доступных фотоэлементов. Из инструментов вам понадобиться: шуруповёрт или набор отвёрток, ножовка по металлу и дереву, паяльник. Для проведения испытаний готовой батареи понадобиться тестер-амперметр.

Теперь рассмотрим самые важные материалы более подробно.

Кремниевые пластины или фотоэлементы

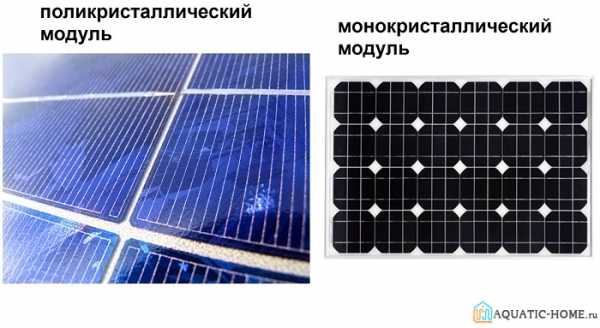

Фотоэлементы для батарей бывают трёх видов:

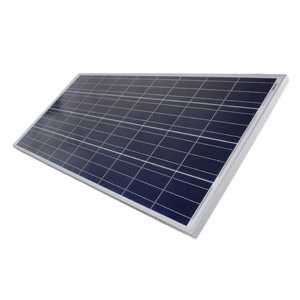

  • поликристаллические;

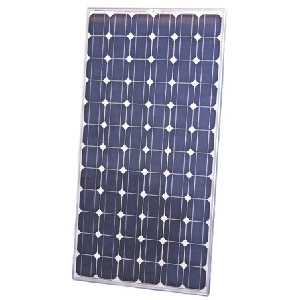

  • монокристаллические;
  • аморфные.

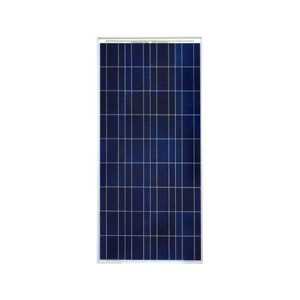

Поликристаллические пластины характеризуются низким КПД. Размер полезного действия составляет около 10 – 12 %, но зато этот показатель не понижается с течением времени. Продолжительность работы поликристаллов – 10 лет.

Солнечную батарею собирают из модулей, которые в свою очередь составляют из фотоэлектрических преобразователей. Батареи с жесткими кремниевыми фотоэлементами представляют собой некий сэндвич с последовательно расположенными слоями, закрепленными в алюминиевом профиле

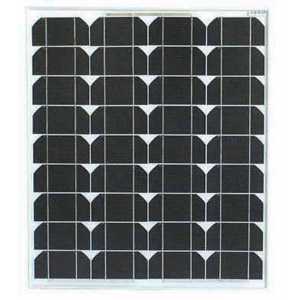

Монокристаллические фотоэлементы могут похвастаться более высоким КПД – 13-25% и долгими сроками работы – свыше 25 лет. Однако со временем КПД монокристаллов снижается.

Монокристаллические преобразователи получают путем пиления искусственно выращенных кристаллов, что и объясняет наиболее высокую фотопроводимость и производительность.

Пленочные фотопреобразователи получают путем нанесения тонкого слоя аморфного кремния на полимерную гибкую поверхность

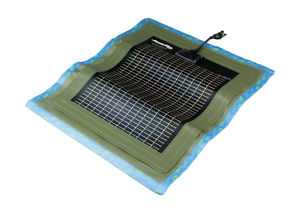

Гибкие батареи с аморфным кремнием – самые современные. Фотоэлектрический преобразователь у них напылен или наплавлен на полимерную основу. КПД в районе 5 – 6 %, но пленочные системы крайне удобны в укладке.

Пленочные системы с аморфными фотопреобразователями появились сравнительно недавно. Это предельно простой и максимально дешевый вид, но быстрее соперников теряющий потребительские качества.

Нецелесообразно использовать фотоэлементы разного размера. В данном случае максимальный ток, вырабатываемый батарей, будет ограничен током наиболее маленького по размеру элемента. Значит, более крупные пластины не будут работать на полную мощность.

При покупке фотоэлементов поинтересуйтесь у продавца способом доставки, большинство продавцов используют метод воскования, чтобы предотвратить разрушение хрупких элементов

Чаще всего для самодельных батарей используются моно- и поликристаллические фотоэлементы размером 3х6 дюймов, которые можно заказать в интернет-магазинах типа Е-бай.

Стоимость фотоэлементов достаточно высока, но многие магазины продают так называемые элементы группы В. Изделия, отнесённые к этой группе имеют брак, но пригодны к использованию, а их стоимость ниже, чем у стандартных пластин на 40-60%.

Большинство интернет-магазинов продают фотоэлементы комплектами по 36 или 72 фотоэлектрической преобразовательной пластины. Для соединения отдельных модулей в батарею потребуются шины, для подключения к системе нужны будут клеммы.

Галерея изображений

Фото из

Каркас и прозрачный элемент

Каркас для будущей панели можно сделать из деревянных реек или алюминиевых уголков.

Второй вариант более предпочтителен по целому ряду причин:

  • Алюминий – лёгкий металл, не дающий серьёзной нагрузки на опорную конструкцию, на которую планируется установка батареи.
  • При проведении антикоррозийной обработки алюминий не подвержен воздействию ржавчины.
  • Не впитывает влагу из окружающей среды, не гниёт.

При выборе прозрачного элемента необходимо обратить внимание на такие параметры, как показатель преломления солнечного света и способность поглощать ИК-излучение.

От первого показателя напрямую будет зависеть КПД фотоэлементов: чем показатель преломления ниже, тем выше КПД кремниевых пластин.

Минимальный коэффициент светоотражения у плексиглас или более дешёвого его варианта – оргстекла. Чуть ниже показатель преломления света у поликарбоната.

От величины второго показателя зависит, будут ли нагреваться сами кремниевые фотоэлементы или нет. Чем меньше пластины подвергаются нагреванию, тем дольше они прослужат. ИК-излучения лучше всего поглощает специальное термопоглощающее оргстекло и стекло с ИК-поглощением. Немного хуже – обычное стекло.

Если есть возможность, то оптимальным вариантом будет использование в качестве прозрачного элемента антибликового прозрачного стекла.

По соотношению стоимости к показателям преломления света и поглощения ИК-излучения оргстекло – самый оптимальный вариант для изготовления гелиобатареи

Проект системы и выбор места

Проект гелиосистемы включает в себя расчёты необходимого размера солнечной пластины. Как было сказано выше, размер батареи, как правило, ограничен дорогостоящими фотоэлементами.

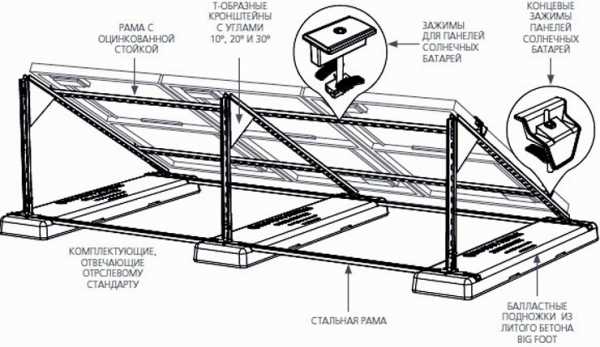

Гелиобатарея должна устанавливаться под определённым углом, который обеспечил бы максимальное попадание на кремниевые пластины солнечных лучей. Наилучший вариант – батареи, которые могут менять угол наклона.

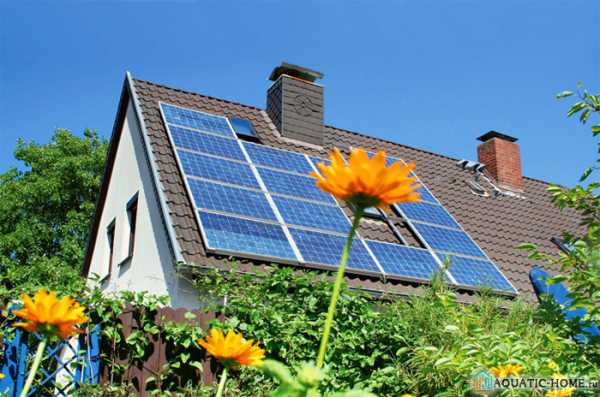

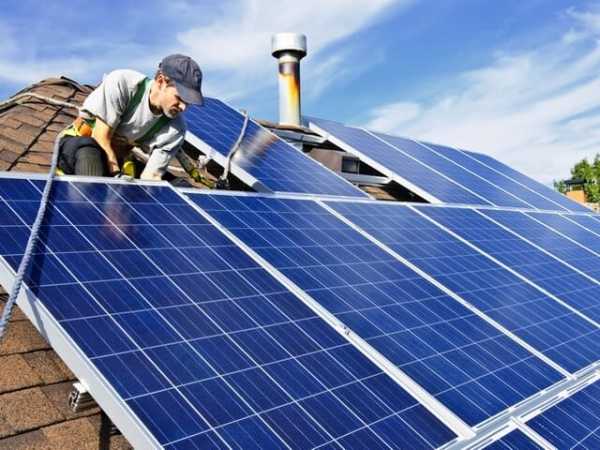

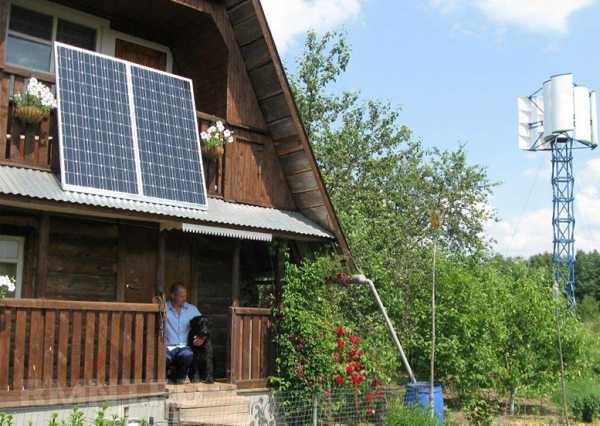

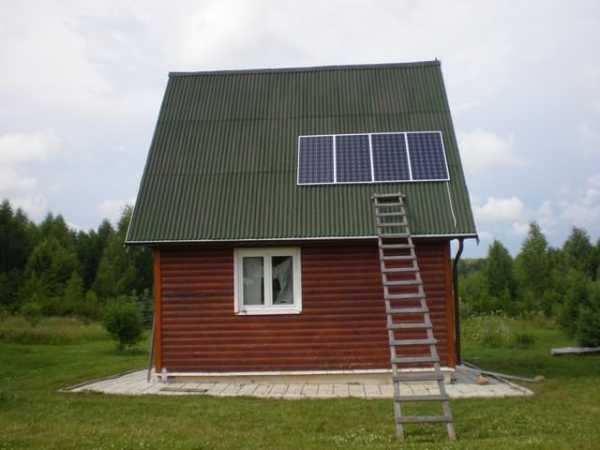

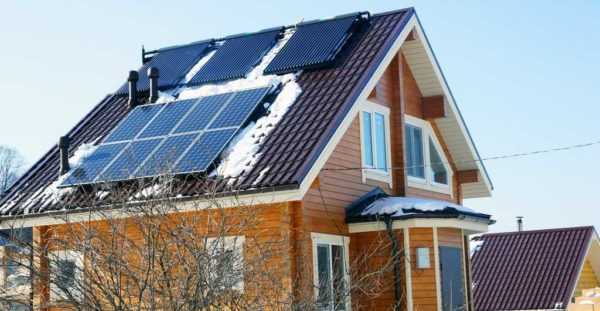

Место установки солнечных пластин может быть самым разнообразным: на земле, на скатной или плоской крыше дома, на крышах подсобных помещений.

Единственное условие – батарея должна быть размещена на солнечной, не затененной высокой кроной деревьев стороне участка или дома. При этом оптимальный угол наклона необходимо вычислить по формуле или с применением специализированного калькулятора.

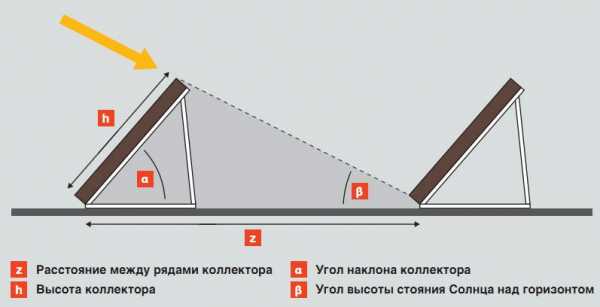

Угол наклона будет зависеть от месторасположения дома, времени года и климата. Желательно, чтобы у батареи была возможность менять угол наклона вслед за сезонными изменениями высоты солнца, т.к. максимально эффективно они работают при падении солнечных лучей строго перпендикулярно поверхности.

Для европейской части стран СНГ рекомендуемый угол стационарного наклона 50 – 60 º. Если в конструкции предусмотрено устройство для изменения угла наклона, то в зимний период лучше располагать батареи под 70 º к горизонту, в летнее время под углом 30 º

Расчёты показывают, что 1 квадратный метр гелиосистемы даёт возможность получить 120 Вт. Поэтому путём расчетов можно установить, что для обеспечения среднестатистической семьи электроэнергией в количестве 300 кВт в месяц необходима гелиосистема минимум в 20 квадратных метров.

Сразу установить такую гелиосистему будет проблематично. Но даже монтаж 5-ти метровой батареи поможет сэкономить электроэнергию и внести свой скромный вклад в экологию нашей планеты. Советуем также ознакомиться с принципом расчета необходимого количества .

Солнечная батарея может использоваться в качестве резервного энергоисточника при частом отключении централизованного энергоснабжения. Для автоматического переключения необходимо предусмотреть систему бесперебойного питания.

Подобная система удобна тем, что при использовании традиционного источника электроэнергии одновременно производится зарядка . Оборудование обслуживающее гелиобатарею размещается внутри дома, поэтому необходимо предусмотреть для него специальное помещение.

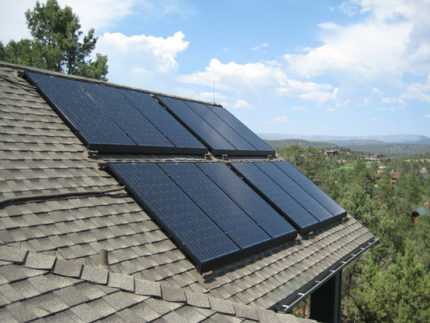

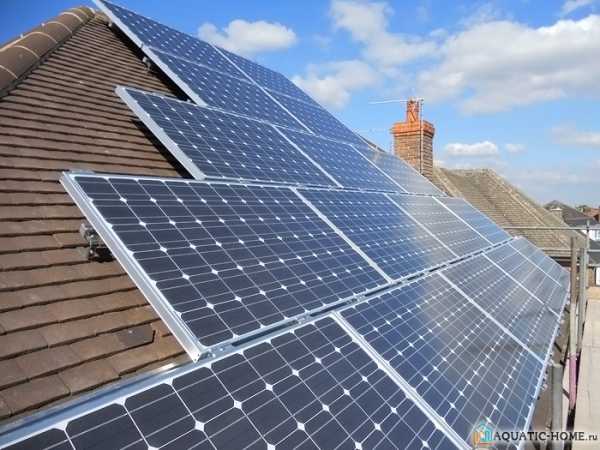

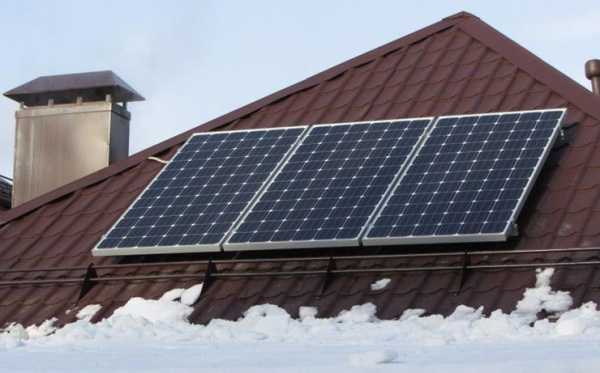

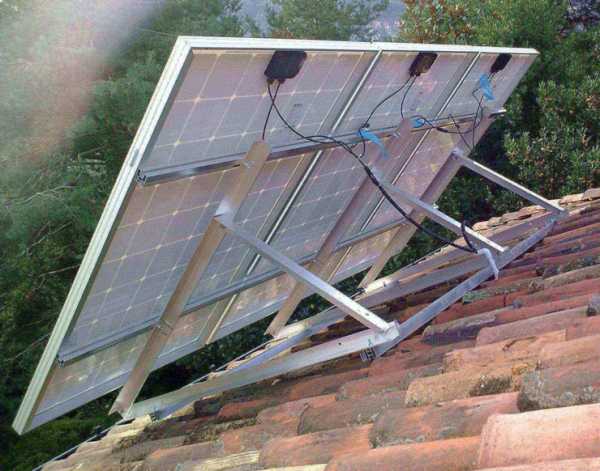

Размещая батареи на наклонной крыше дома, не забывайте об угле наклона панели, идеальный вариант, когда у батареи есть устройство для сезонного изменения угла наклона

Монтаж солнечной батареи по шагам

Выбрав место для размещения солнечной панели и оборудования для обслуживания гелиосистемы, а также имея в наличии все требуемые материалы и инструменты, можно начинать монтаж батареи.

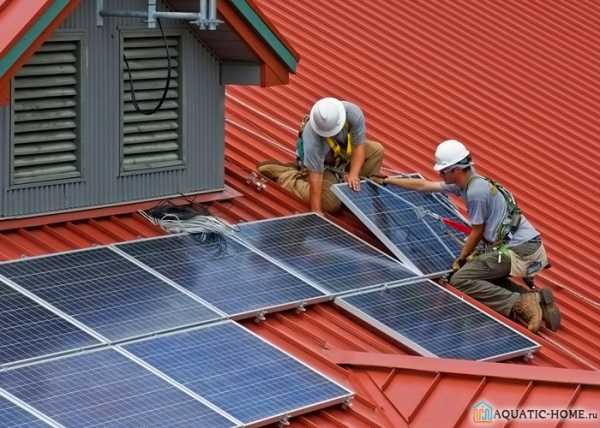

При монтаже необходимо соблюдать технику безопасности, особенно осуществляя на крышу дома. Рассмотрим пошаговый алгоритм, как сделать солнечную батарею.

Шаг #1 – пайка контактов кремниевых пластин

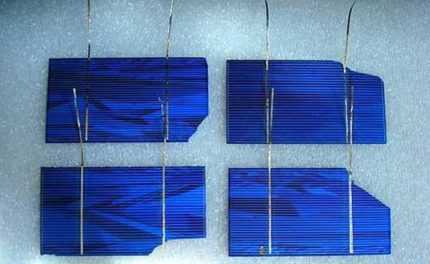

Монтаж самодельной солнечной батареи часто начинается с пайки проводников фотоэлементов. Безусловно, если у вас есть возможность, то лучше всего купить фотоэлементы сразу с проводниками, т.к. пайка – очень непростая и кропотливая работа, занимающая много времени.

Пайка осуществляется следующим образом:

  1. Берётся кремниевый фотоэлемент без проводников и металлическая полоса-проводник.
  2. Проводники нарезаются при помощи картонной заготовки, их длина в 2 раза больше, чем размер кремниевой пластины.
  3. Проводник аккуратно выкладывается на пластину. На один элемент – два проводника.
  4. На место, где будет производиться спайка, необходимо нанести кислоту для работы с паяльником.
  5. Произвести пайку при помощи паяльника, аккуратно присоединив проводник к пластине.

В процессе пайки нельзя давить на силикатный элемент, т.к. он очень хрупкий и может разрушиться! Если вам посчастливилось, и вы приобрели фотоэлементы с готовыми контактами, то вы избавите себя от долгой и сложной работы, переходя сразу к изготовлению каркаса для будущей батареи.

Пайка контактов для бракованных фотоэлементов группы В производится так же и в том же направлении, что и для целых пластин

Шаг #2 – изготовление каркаса для солнечной батареи

Каркас – это место, куда будут устанавливаться фотоэлементы. Для изготовления каркаса берутся алюминиевые уголки и рейки, из которых складываются рамки. Рекомендуемый размер уголка – 70-90 мм.

На внутреннюю часть металлических уголков наносится силиконовый герметик. Герметизацию уголков необходимо произвести тщательно, от этого зависит долговечность всей конструкции.

После того, как алюминиевая рамка готова, приступаем к изготовлению заднего корпуса. Задний корпус представляет собой деревянный ящик из ДСП с невысокими бортиками.

Высокие борта будут создавать тень на фотоэлементах, поэтому их высота не должна превышать 2 см. Бортики привинчиваются при помощи саморезов и шуруповёрта.

Галерея изображений

Фото из

На дне ящика-корпуса из ДСП делаются вентиляционные отверстия. Расстояние между отверстиями примерно 10 см. В алюминиевую раму устанавливается прозрачный элемент (оргстекло, антибликовое стекло, плексиглас).

Прозрачный элемент прижимается и фиксируется, его крепление осуществляется при помощи метизов: 4 по углам, а также по 2 с длинных и по 1 с короткой стороны рамы. Метизы крепятся шурупами.

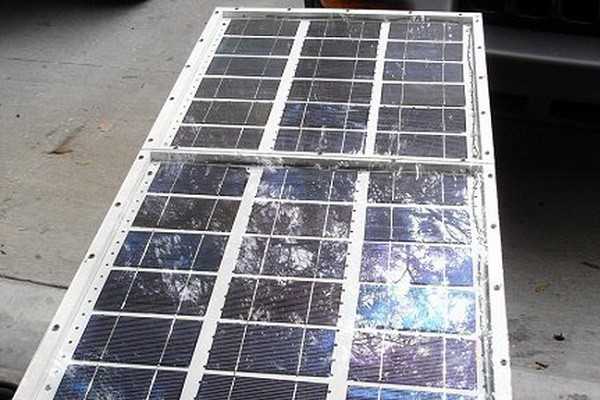

Каркас для гелиобатареи готов и можно приступать к самой ответственной части – монтажу фотоэлементов. Перед монтажом необходимо очистить оргстекло от пыли и обезжирить спиртсодержащей жидкостью.

Шаг #3 – монтаж кремниевых пластин-фотоэлементов

Монтаж и пайка кремниевых пластин – самая трудоёмкая часть работы по созданию солнечной панели своими руками. Сначала раскладываем фотоэлементы на оргстекло синими пластинами вниз.

Если вы впервые собирайте батарею, то можно воспользоваться подложкой для нанесения разметки, чтобы расположить пластины ровно на небольшом (3-5 мм) расстоянии друг от друга.

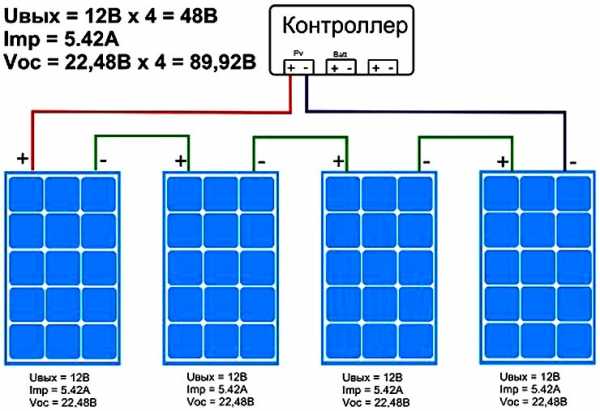

  1. Производим пайку фотоэлементов по следующей электросхеме: “+” дорожки расположены на лицевой стороне пластины, “-” – на обратной. Перед пайкой аккуратно наносит флюс и припой, чтобы соединить контакты.
  2. Производим пайку всех фотоэлементов последовательно рядами сверху вниз. Ряды затем должны быть также соединены между собой.
  3. Приступаем к приклеиванию фотоэлементов. Для этого наносим небольшое количество герметика на центр каждой кремниевой пластины.
  4. Переворачиваем получившиеся цепочки с фотоэлементами лицевой стороной (там, где синие пластины) вверх и размещаем пластины по разметке, которую нанесли ранее. Осторожно прижимаем каждую пластину, чтобы зафиксировать её на своём месте.
  5. Контакты крайних фотоэлементов выводим на шину, соответственно “+” и “-“. Для шины рекомендуется использовать более широкий проводник из серебра.

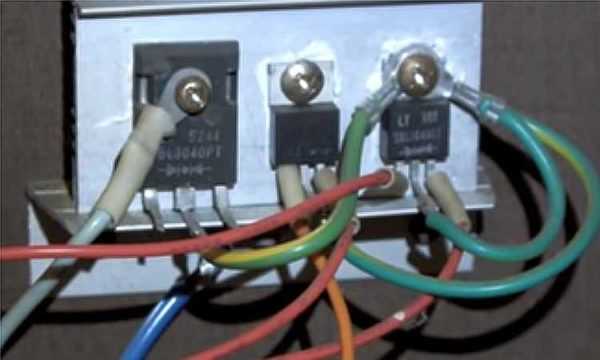

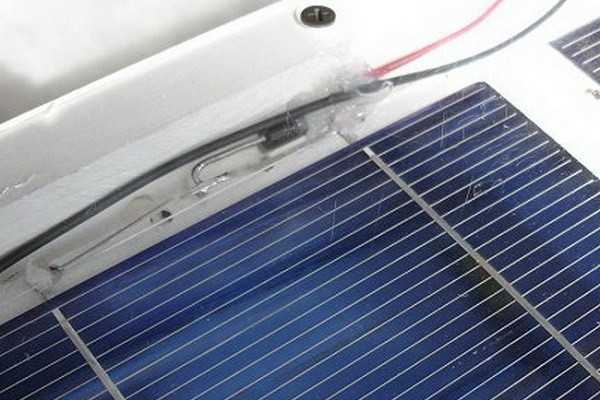

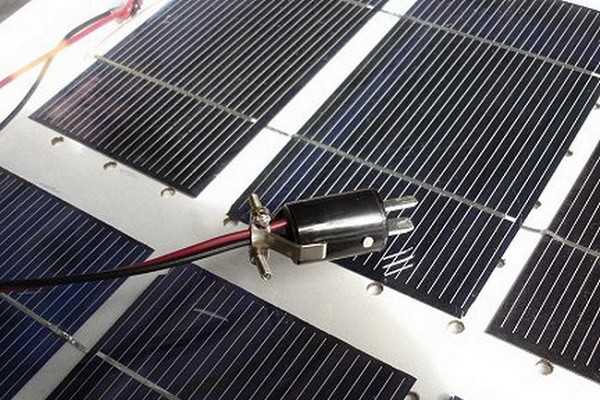

  6. Гелиобатарею необходимо оснастить блокирующим диодом, который соединяется с контактами и предотвращает разрядку аккумуляторов через конструкцию в ночное время.
  7. В дне каркаса сверлим отверстия для вывода проводов наружу.

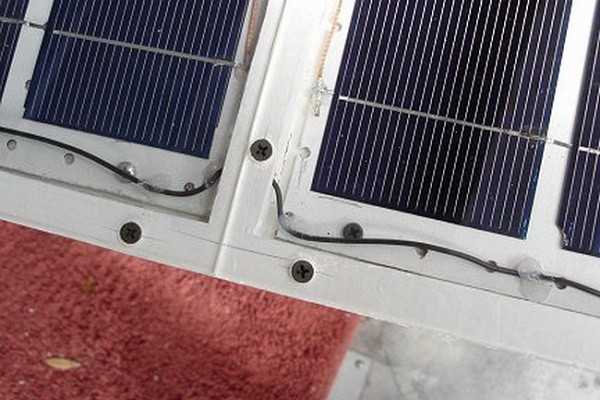

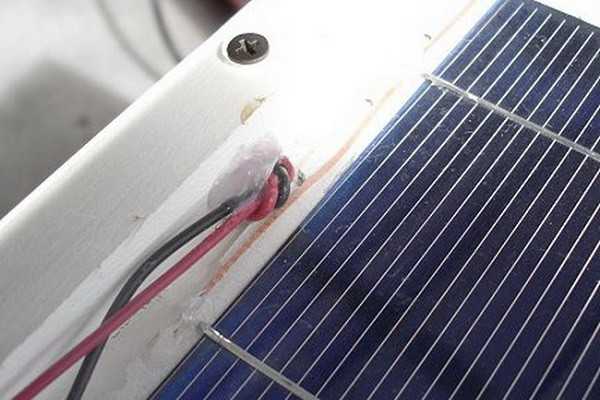

Провода необходимо прикрепить к каркасу, чтобы они не болтались, сделать это можно используя силиконовый герметик.

Галерея изображений

Фото из

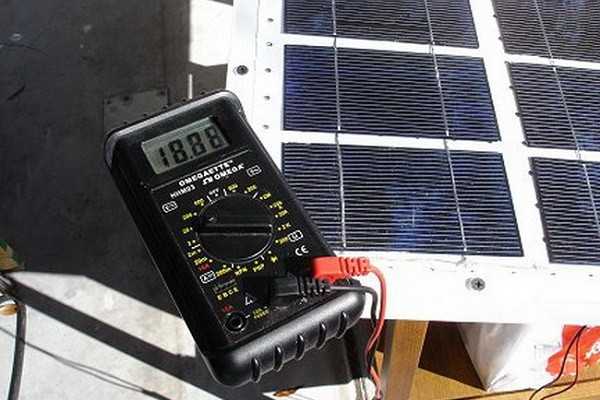

Шаг #4 – тестирование батареи перед герметизацией

Тестирование солнечной панели необходимо проводить до её герметизации, чтобы иметь возможность устранить неисправности, которые часто возникают во время пайки. Лучше всего производить тестирование после спайки каждого ряда элементов – так значительно проще обнаружить, где контакты соединены плохо.

Для тестирования вам понадобиться обычный бытовой амперметр. Измерения необходимо проводить в солнечный день в 13-14 часов, солнце не должно быть скрыто облаками.

Выносим батарею на улицу и устанавливаем в соответствии с ранее рассчитанным углом наклона. Амперметр подключаем к контактам батареи и проводим измерение тока короткого замыкания.

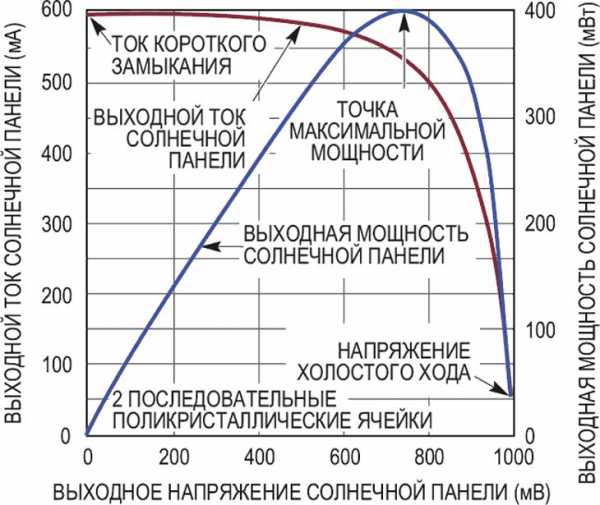

Смысл тестирования заключается в том, что рабочая сила электрического тока должна быть на 0,5-1,0 А ниже, чем ток короткого замыкания. Показания прибора должны быть выше 4,5 А, что говорит о работоспособности гелиобатареи.

Если тестер выдаёт меньшие показания, то где-то наверняка нарушена последовательность соединения фотоэлементов.

Обычно самодельная , сконструированная из фотоэлементов группы В выдаёт показания 5-10 А, что на 10-20% ниже, чем у солнечных панелей промышленного производства.

Галерея изображений

Фото из

Шаг 9: После проверки работоспособности частей батареи, запаянных на подложке, их располагают в корпусе

Шаг 10: Подложки с пластинами внутри корпуса фиксируются на четыре шурупа. Провод, соединяющий части батареи, выводится через вентиляционные отверстия

Шаг 11: К каждой из половин сооружаемой батареи последовательно подключается диод Шоттки. Его минус подключается к плюсу системы

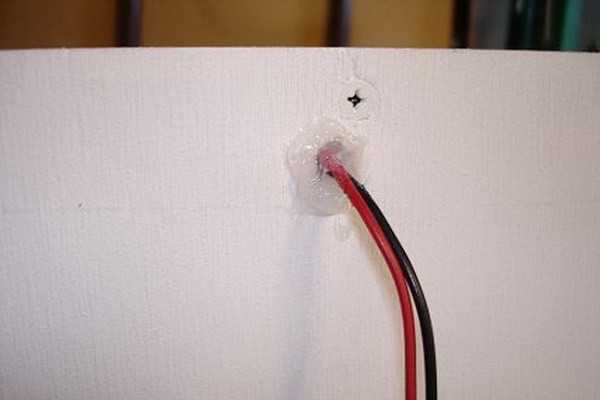

Шаг 12: Для вывода проводов из корпуса высверливается отверстие. Провода скреплены узлом, чтобы не болтались, и зафиксированы герметиком

Шаг 13: После нанесения герметика необходимо сделать технологический перерыв, отпущенный на полимеризацию состава

Шаг 14: К выведенному из солнечной батареи проводу подсоединяется двухконтактный разъем. Принадлежащая ему розетка крепится на аккумуляторе прибора, который будет заряжать батарея

Шаг 15: После сборки обеих частей прибора и вывода силовой линии наружу батарею закрывают заранее подготовленным экраном

Шаг 16: Перед герметизацией стыков гелиоприбора еще раз проводится проверка работоспособности, чтобы вовремя устранить отошедшие контакты, если они будут обнаружены

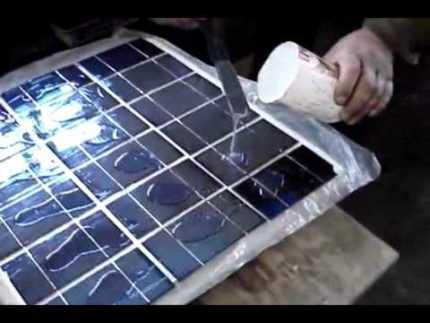

Шаг #5 – герметизация уложенных в корпус фотоэлементов

Герметизацию можно производить, только убедившись, что батарея работает. Для герметизации лучше всего использовать эпоксидный компаунд, но учитывая, что расход материала будет большой, а стоимость его составляет примерно 40-45 долларов. Если дороговато, то вместо него можно применять всё тот же силиконовый герметик.

Используя силиконовой герметик, отдавайте предпочтения тому, на упаковке которого указано, что он подходит для использования при минусовых температурах

Существует два способа герметизации:

  • полная заливка, когда панели заливаются герметиком;
  • нанесение герметика на пространство между фотоэлементами и на крайние элементы.

В первом случае герметизация будет более надёжной. После заливки герметик должен схватиться. Затем сверху устанавливается оргстекло и плотно прижимается к пластинам, покрытым силиконом.

Для обеспечения амортизации и дополнительной защиты между задней поверхностью фотоэлементов и каркасом из ДСП многие мастера советуют устанавливать прокладку из жёсткого поролона шириной 1,5-2,5 см.

Делать это необязательно, но желательно, учитывая, что кремниевые пластины достаточно хрупкие и легко повреждаются.

После установки оргстекла на конструкцию ставят груз, под действием которого происходит выдавливание пузырьков воздуха. Солнечная батарея готова и после повторного тестирования её можно устанавливать в заранее выбранное место и подключать к гелиосистеме вашего дома.

Выводы и полезное видео по теме

Обзор фотоэлементов, заказанных в китайском интернет-магазине:

Видео-инструкция по изготовлению солнечной батареи:

Сделать солнечную батарею своими руками – не простая задача. КПД большинства таких батарей ниже, чем у панелей промышленного производства на 10-20%. Самое важное при конструировании солнечной батареи – правильно выбрать и установить фотоэлементы.

Не пытайтесь сразу создать огромную по площади панель. Попробуйте сначала соорудить маленький прибор, чтобы понять все нюансы этого процесса.

У вас есть практические навыки создания солнечных батарей? Поделитесь, пожалуйста, своим опытом с посетителями нашего сайта – пишите комментарии в расположенном ниже блоке. Там же можно задать вопросы по теме статьи.

sovet-ingenera.com

особенности использования панелей для частного дома

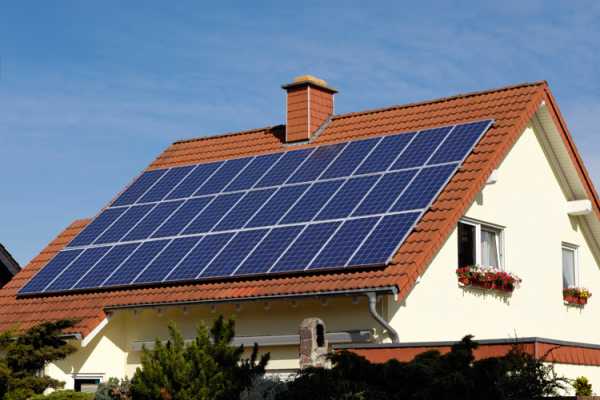

В последнее время отмечается необыкновенный рост популярности альтернативных источников энергии. И если несколько лет назад покупка солнечных батарей для частного дома считалась неведанной роскошью, то сегодня такие конструкции появляются на многих загородных домах и коттеджах. С точки зрения экономичности, надежности и простоты обслуживания солнечные панели являются весьма выгодным решением.

Общая информация

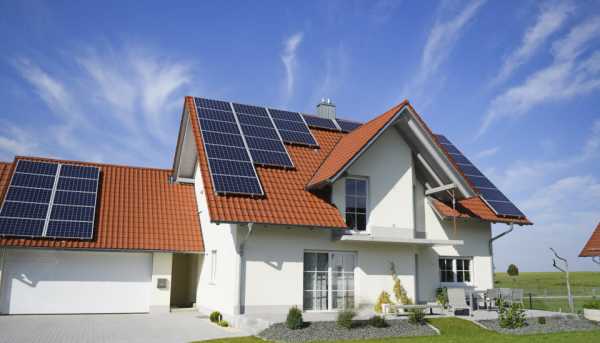

Причина популярности солнечных панелей для частного дома очевидна и заключается в возможности снизить расходы на электроэнергию и обеспечить помещение экологически чистым источником жизнеобеспечения. Однако нужно знать, как правильно обустроить такую систему и сколько это будет стоить.

Применение энергии солнца для добычи электричества не считается чем-то инновационным. В течение нескольких десятилетий жители европейских стран, Америки и Австралии активно использовали тепло для восполнения своих ежедневных потребностей в электроэнергии. Однако в северных регионах, где солнечная активность не такая высокая, как на юге, панели не обрели широкой популярности. Из-за этого в такой местности установка батарей считается дополнительным или запасным вариантом энергообеспечения.

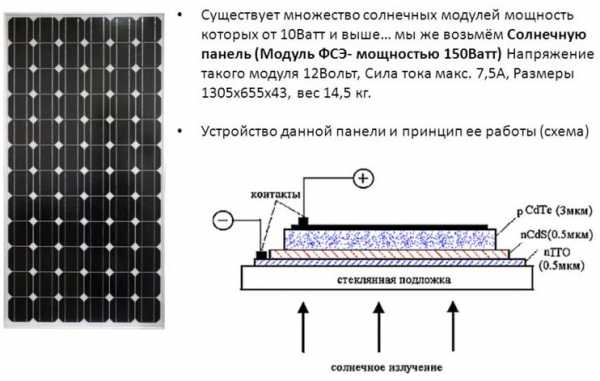

Принцип добычи энергии из солнечного света основан на взаимодействии ультрафиолетовых лучей с коллекторами или батареями. Установка аккумулирует солнечную энергию, а затем поставляет ее напрямую к бытовым приборам.

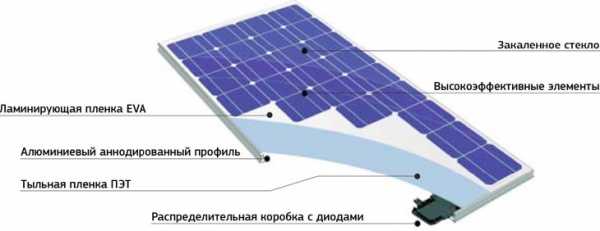

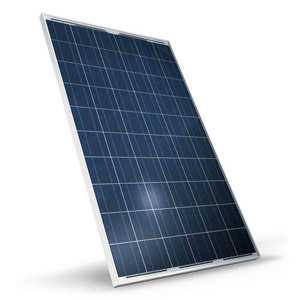

Сама конструкция солнечной панели выглядит незамысловато. Ключевой деталью батареи являются фотоэлемент на одной стороне и фиксирующий механизм на другой. Если владеть определенными навыками и знаниями, тогда изготовить такое оборудование можно своими руками. Однако гораздо проще и удобнее приобрести готовый элемент в магазине, тем более выбор моделей и предложений очень обширный.

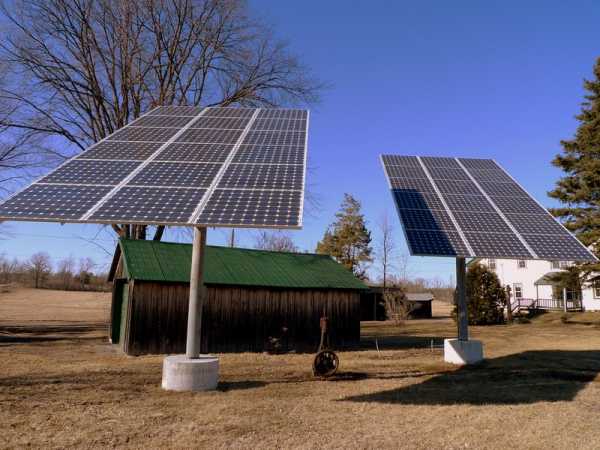

Чтобы достичь максимальных показателей КПД, панели размещаются на динамических механизмах, которые похожи на систему слежения (они способны поворачиваться вслед за направлением солнечных лучей). Преобразование солнечной энергии в электрическую осуществляется в специальных трубках, которые расположены внутри конструкции.

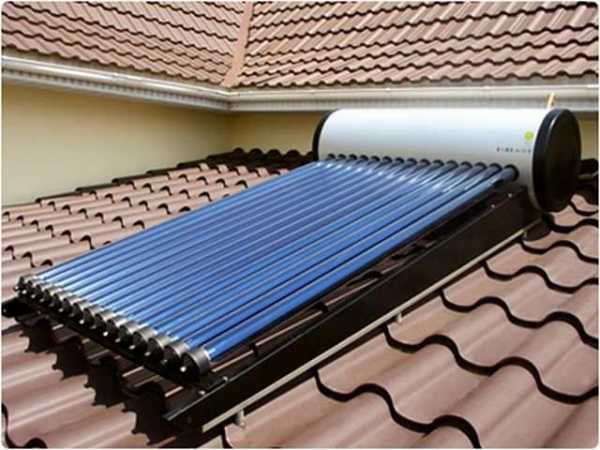

Что касается гелиосистем, то, в отличие от обычных солнечных панелей, которые способны аккумулировать электроэнергию, эти установки только нагревают теплоноситель. Зачастую их используют для обустройства автономного отопления в загородных домах и коттеджах.

Плюсы и минусы

Если в недалеком прошлом солнечная электроэнергия упоминалась только в футуристических фильмах и считалась чем-то нереальным, то сегодня она активно внедряется при обустройстве источников жизнеобеспечения для частного дома. Солнечные батареи характеризуются массой плюсов, которые делают их востребованными и продаваемыми. Среди самых важных преимуществ:

  1. Полная экологичность. Солнечная энергия считается безопасной как для людей, так и для окружающей среды. Она является наиболее чистым источником тепла, который не выбрасывает вредных веществ в атмосферу, не вредит природе и жильцам дома.
  2. Автономность и независимость от тарифов на электроэнергию или экономических изменений в государстве.
  3. Общедоступность. Для монтажа панелей на крыше собственного дома не нужно получать каких-либо разрешений или оформлять многочисленные документы.
  4. Экономичность. Если в помещении обустроена традиционная система отопления, монтаж солнечных панелей может стать хорошим способом снизить расходы на обогрев и горячее водоснабжение.

Однако кроме плюсов у таких источников энергии есть и минусы. К ним относится высокая стоимость оборудования, монтажных работ и технического обслуживания системы. Чтобы определить эффективность работы панелей, нужно следить за ними в течение 3 лет (при условии, что солнечная энергия вырабатывается активно и постоянно).

Владельцы таких конструкций становятся зависимыми от географического расположения и погодных условий, ведь чем меньше солнечной активности замечается в их регионе, тем ниже будет КПД оборудования. При использовании панелей необходимо заранее обустраивать резервные источники энергии, например, газовые или твердотопливные котлы. В качестве хорошей альтернативы может использоваться гелиосистема.

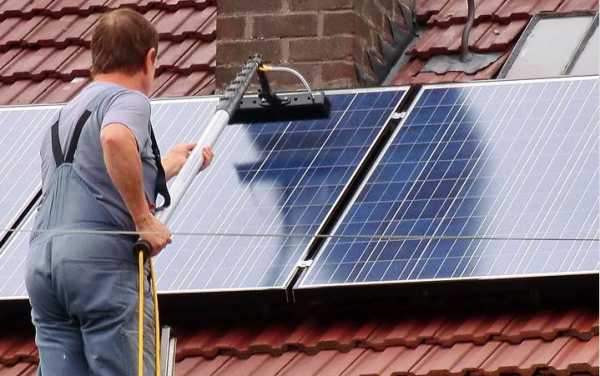

Для достижения высокой продуктивности работы важно постоянно следить за исправностью коллекторов, чистить их от технического мусора, а также избегать появления наледи в период сильных морозов. Если система устанавливается в регионах с высокой вероятностью ночных морозов, ее нужно дополнительно защищать от холода.

Основные типы

Перед тем как отправиться за покупкой панелей и установить их на крыше своего дома, нужно тщательно разобраться в рабочих характеристиках, принципе работы и других особенностях оборудования. С технической точки зрения панель представляет собой фотоэлектрическую систему электроснабжения, которая преобразовывает солнечные лучи в источник электроэнергии и работает по принципу физического закона фотоэффекта.

В течение двух столетий ученые работали над усовершенствованием подобных установок, поэтому современные батареи демонстрируют отличные результаты и являются высокопродуктивными. Показатели КПД новых панелей варьируются в диапазоне от 1 до 46%. Более того, на рынке представлены десятки моделей подобного оборудования, которые отличаются не только своими техническими характеристиками, но и эффективностью работы и преимуществами. В настоящее время все типы солнечных систем, доступных на рынке, относятся к трем группам:

  1. Первая категория включает в себя установки, которые работают автономно и без взаимодействия с централизованной электрической сетью. Работа таких панелей базируется в собственном контуре, что позволяет запускать прямое электропитание бытовых приборов. Встроенные аккумуляторы способны накапливать энергию на долгое время, что необходимо для восстановления электроснабжения при падении интенсивности солнечного света или превышении потребляемой мощности выше допустимого уровня.
  2. Вторая группа солнечных панелей состоит из открытых ФСЭ. В конструкции таких систем не предусмотрены аккумуляторы, при этом они зависимы от общей сети электропитания. Если уровень потребляемой мощности не превышает значение вырабатываемой, тогда основная сеть отсоединяется. В противном случае ФСЭ отключится, а электроэнергия будет поставляться основной сетью. Представители второй категории характеризуются максимальной надежностью, дешевизной и доступностью.
  3. К третьей категории солнечных батарей относятся комбинированные системы. Они совмещают в себе свойства двух предыдущих типов, что гарантирует высокий показатель КПД и открывает дополнительное свойство — оставшаяся энергия, которая вырабатывается или накапливается панелью, передается в основную сеть и может использоваться для коммерческих целей.

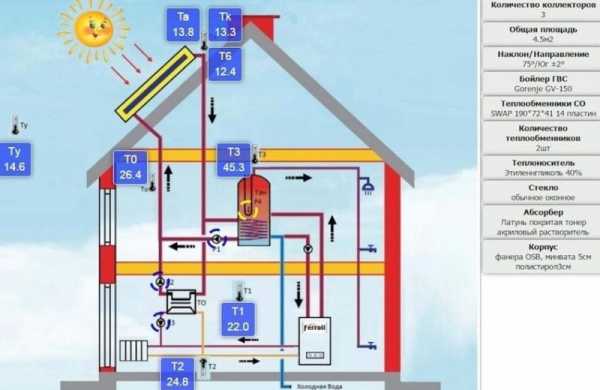

Обустройство отопления

Не секрет, что современные солнечные батареи для дома могут использоваться не только для питания бытовых приборов, но и для обустройства автономной отопительной системы. Чтобы воплотить такой замысел в реальную жизнь, нужно собрать специальную конструкцию с накопительным баком, где будет осуществляться нагрев теплоносителя. Как только жидкость прогреется до определенных показателей, она начнет циркулировать по трубам, выполняя обогрев помещения. Для обустройства системы отопления можно использовать три типа панелей:

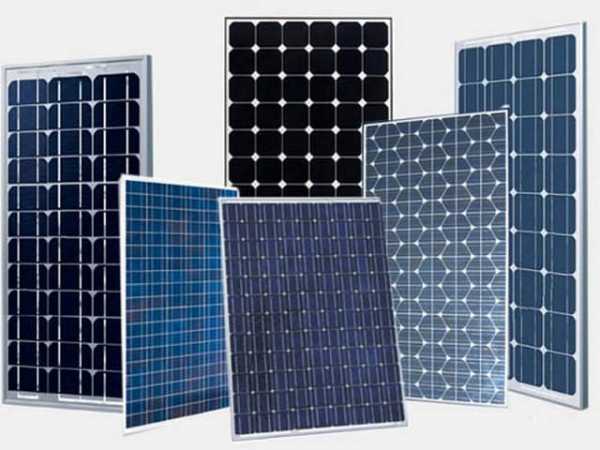

  1. Монокристаллические. Они представляют собой тонкие пластины из чистого кремния, которые создаются из специального кристалла. Показатели КПД таких конструкций достигают 17—18%, а лучшей температурой для работы считается диапазон от 5 до 25 °C.
  2. Поликристаллические. В качестве материала изготовления используются специальные пластины, созданные посредством охлаждения кремниевого расплава. Создаются такие панели по немного упрощенной технологии, но их КПД составляет всего лишь 12%.
  3. Аморфные. Второе название — пленочные. Такие панели изготавливаются с помощью испарительной фазы, в результате чего конденсат кремния оседает на полимерной гибкой основе, превращая конструкцию в фотоэлемент. Из-за невысокой стоимости аморфные модели пользуются широким спросом, однако показатели их производительности не превышают 7%.

При обустройстве отопительной системы в северном регионе желательно использовать монокристаллические системы. И хоть их цену нельзя назвать маленькой, она оправдывается лучшей продуктивностью работы и долговечностью.

Внешние элементы эффективно поглощают ультрафиолетовые лучи, а затем концентрируют высвобожденную энергию в специальный носитель. Один монокристаллический элемент способен аккумулировать около 100—250 Вт энергии, а целая панель, занимающая площадь 25—30 квадратных метров, свободно обслуживает целый жилой домик. Если задача заключается в подготовке системы отопления, то энергии нужно в 2—3 раза больше.

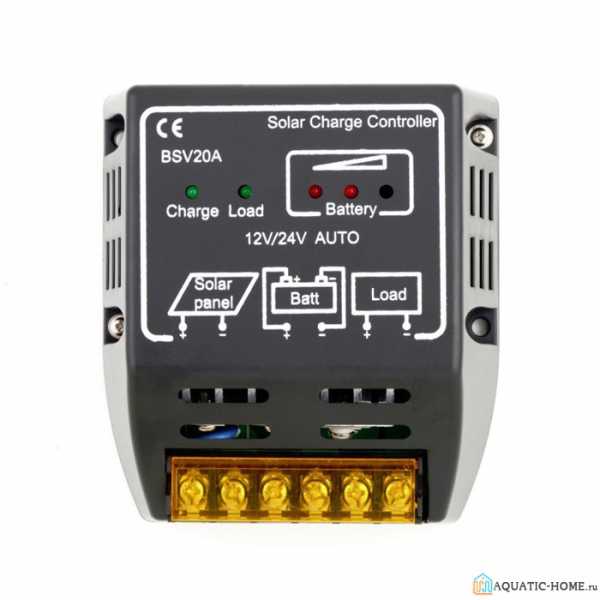

В качестве преобразователя постоянного тока может использоваться инвертор, ведь отопительное оборудование и все бытовые приборы функционируют только от переменного тока.

Эффективность использования

Чтобы не задумываться над тем, оправдывает ли себя покупка панелей для дома, желательно сразу составить оптимальную схему расположения таких конструкций и выбрать наиболее подходящий тип, руководствуясь географическими условиями, финансовыми возможностями и другими критериями выбора. Если на крыше уже имеется продуктивная панель с генератором, которая отлично обслуживает бытовые приборы и решает задачу горячего водоснабжения, то нет смысла тратить много средств на покупку еще одной такой системы.

Вместо этого можно обойтись доступными фотоэлектрическими преобразователями, например, кремниевыми панелями с показателем КПД до 23—25%. К установке дополнительно подключается отопительный прибор, как правило, котел с распределительной разводкой.

Правильная организация солнечной системы в частном доме — залог быстрого и доступного восполнения потребительских нужд в отоплении и горячем водоснабжении. В большинстве случаев об успешном монтаже батарей можно узнать по внешнему виду кровельной конструкции — она будет полностью заполнена панелями. Более того, порой приходится возводить дополнительно стоящие конструкции, ведь площади кровли может не хватить.

Проведение расчетов и обзор факторов

К сожалению, даже самые тщательные математические расчеты не дают возможности точно определить количество требуемой энергии и схему монтажа системы. На эффективность работы подобного оборудования могут влиять разные препятствия и факторы. Среди них:

  1. Погодные условия. Точное число солнечных дней в году неизвестно, ведь даже в самых южных районах встречается затяжная пасмурная погода. На севере предугадать такой фактор вообще невозможно.
  2. Нерегулярность получения электричества. В зимнюю пору продолжительность светового дня в северных районах очень короткая. Это значит, что существенный процент выработанной энергии уходит на освещение. Да и солнечная активность в такой промежуток времени совсем незначительная.
  3. Временные сбои в работе и поломки. К сожалению, как и любые другие технические устройства, солнечные панели могут выходить из строя и терять свой рабочий потенциал. Объясняется это повреждением отдельных деталей, контактов и защитных поверхностей.

Учитывая такие факторы, можно сказать, что определить эффективность солнечных панелей для дома можно только через какой-то промежуток времени. В идеале он занимает один год, но на практике — не меньше трех. Перед тем как решиться на покупку такого оборудования, нужно тщательно взвесить все за и против, проконсультироваться с экспертом, а также оценить рентабельность своего решения.

220v.guru

Солнечные панели (батареи) для дома

При постоянно растущих ценах на электроэнергию поневоле начнешь задумываться об использовании природных источников для электроснабжения. Одна из таких возможностей — солнечные батареи для дома или дачи. При желании они могут обеспечить полностью все потребности даже большого дома.

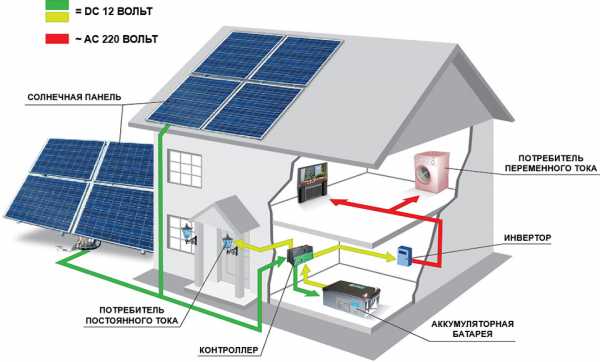

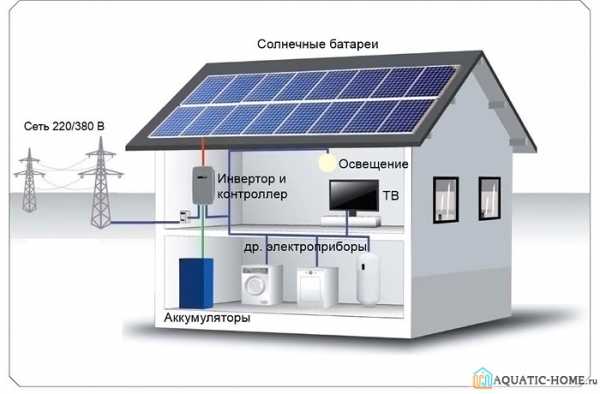

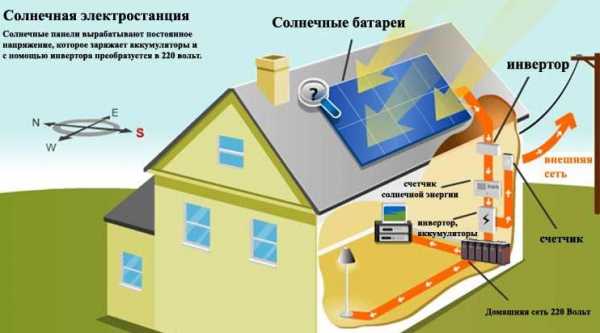

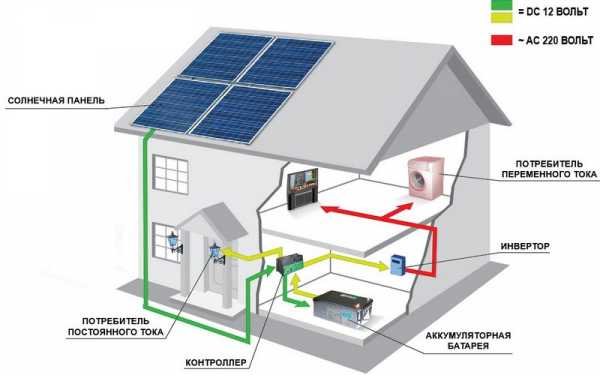

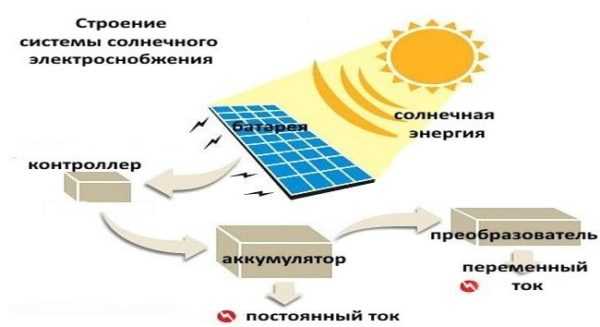

Устройство системы электропитания от солнечных батарей

Преобразовывать энергию солнца в электричество – эта идея длительное время не давала спать ученым. С открытием свойств полупроводников это стало возможным. В солнечных батареях используются кремниевые кристаллы. При попадании на них солнечного света в них образуется направленное движение электронов, которое называется электрическим током. При соединении достаточного количества таких кристаллов получаем вполне приличные по величине токи: одна панель площадью чуть больше метра (1,3-1,4 м2 при достаточном уровне освещенности может выдать до 270 Вт (напряжение 24 В).

Электрические солнечные батареи для дома открывают много возможностей

Так как освещенность меняется в зависимости от погоды, времени суток, напрямую подключать устройства к солнечным батареям не получается. Нужна целая система. Кроме солнечных панелей требуется:

  • Аккумулятор. На протяжении светового дня под воздействием солнечных лучей солнечные батареи вырабатывают электрический ток для дома, дачи. Он не всегда используется в полном объеме, его излишки накапливаются в аккумуляторе. Накопленная энергия расходуется ненастную погоду.
  • Контролер. Не обязательная часть, но желательная (при достаточном количестве средств). Отслеживает уровень заряда аккумулятора, не допуская его чрезмерного разряда или превышения уровня максимального заряда. Оба этих состояния губительны для аккумулятора, так что наличие контролера продлевает срок эксплуатации аккумулятора. Также контролер обеспечивает оптимальный режим работы солнечных панелей.
  • Преобразователь постоянного тока в переменный (инвертор). Не все устройства рассчитаны на постоянный ток. Многие работают от переменного напряжения в 220 вольт. Преобразователь дает возможность получить напряжение 220-230 В.

Солнечные батареи для дома — только часть системы

Установив солнечные батареи для дома или дачи, можно стать совершенно независимым от официального поставщика. Но для этого надо иметь большое количество батарей, некоторое количество аккумуляторов. Комплект, который вырабатывает 1,5 кВт  а сутки стоит около 1000$. Этого достаточно для обеспечения потребностей дачи или части электрооборудования в доме. Комплект солнечных батарей для производства 4 кВт в сутки стоит порядка 2200$, на 9 кВт в сутки — 6200$. Так как солнечные батареи для дома — модульная система, можно купить установку, которая будет обеспечивать часть потребностей, постепенно увеличивая ее производительность.

Виды солнечных батарей

С ростом цен на энергоносители идея использования энергии солнца для получения электроэнергии становится все более популярной. Тем более, что с развитием технологий солнечные преобразователи становятся эффективнее и, одновременно, дешевле. Так что, при желании, можно свои нужды обеспечить установив солнечные батареи. Но они бывают разных типов. Давайте разбираться.

Сама солнечная батарея — некоторое количество фотоэлементов, которые расположены в общем корпусе, защищенные прозрачной лицевой панелью.  Для бытового использования фотоэлементы производят на основе кремния, так как он относительно недорог, и элементы на его основе имеют неплохой КПД (порядка 20-24%). На основе кремниевых кристаллов изготавливают монокристаллические, поликристаллические и тонкопленочные (гибкие) фотоэлементы. Некоторое количество этих фотоэлементов электрически соединены между собой (последовательно и/или параллельно) и выведены на клеммы, расположенные на  корпусе.

Солнечная панель для дома состоит из некоторого количества фтоэлементов

Фотоэлементы установлены в закрытом корпусе. Корпус солнечной батареи делают из анодированного алюминия. Он легкий, не подвержен коррозии. Лицевую панель делают из прочного стекла, которое должно выдерживать снего-ветровые нагрузки. К тому же оно должно обладать определенными оптическими свойствами — иметь максимальную прозрачность, чтобы пропускать как можно больше лучей. Вообще, из-за отражения теряется значительное количество энергии, так что требования к качеству стекла высокие и еще оно покрывается антибликовым составом.

Виды фотоэлементов для солнечных батарей

Солнечные батареи для дома делают на основе кремневых элементов трех типов;

Если у вас скатная крыша и фасад развернут на юг или восток, слишком сильно думать о занимаемой площади не имеет смысла. Вполне могут устроить поликристаллические модули. При равном количестве производимой энергии они стоят немного дешевле.

Как правильно выбрать систему солнечных батарей для дома

Есть распространенные заблуждения, которые заставляют вас тратить лишние деньги на приобретение чересчур дорогого оборудования. Ниже приведем рекомендации того, как правильно выстроить систему электропитания от солнечных батарей и не потратить лишних денег.

Солнечные электростанции для дома могут быть не такими дорогими, если подходить к вопросу взвешенно

Что надо купить

Далеко не все компоненты солнечной электростанции жизненно необходимы для работы. Без некоторых частей вполне можно обойтись. Они служат для повышения надежности, но без них система работоспособна. Первое, что стоит запомнить — приобретайте солнечные батареи в конце зимы, начале весны. Во-первых, погода в это время отличная, много солнечных дней, снег отражает солнце, увеличивая общую освещенность. Во-вторых, в это время традиционно объявляют скидки. Далее советы такие:

Если воспользоваться только этими советами, и подключить только технику, которая работает от постоянного напряжения, система солнечных батарей для дома обойдется в гораздо более скромную сумму чем самый дешевый комплект. Но это еще не все. Можно еще часть оборудования оставить «на потом» или вообще обойтись без него.

Без чего можно обойтись

Стоимость комплекта солнечных батарей на 1 кВт в сутки — более тысячи долларов. Немалые вложения. Поневоле задумаешься, а стоит ли оно того и каков же будет срок окупаемости. При нынешних тарифах ждать пока отобьются свои деньги придется не один год. Но можно затраты уменьшить. Не за счет качества, но за счет незначительного снижения комфортности эксплуатации системы и за счет разумного подхода к подбору ее компонентов.

Итак, если бюджет ограничен, можно обойтись несколькими солнечными панелями и аккумуляторными батареями, емкость которых на 20-25% выше максимального заряда солнечных панелей. Для мониторинга состояния купите автомобильные часы, которые еще измеряют напряжение. Это избавит вас от необходимости несколько раз в день измерять заряд на АКБ. Вместо этого вам надо будет время от времени смотреть на показания часов. Для старта это все. В дальнейшем можно докупать солнечные батареи для дома, увеличивать количество АКБ. При желании, можно купить инвертор.

Определяемся с размерами и количеством фотоэлементов

В хороших солнечных батареях на 12 вольт должно быть 36 элементов, на 24 вольта — 72 фотоэлемента. Это количество оптимально. При меньшем числе фотоэлементов вы никогда не получите заявленный ток. И это — лучший из вариантов.

Не стоит покупать сдвоенные солнечные панели — по 72 и 144 элемента соответственно. Во-первых, они очень большие, что неудобно при перевозке. Во-вторых, при аномально низких температурах, которые у нас периодически случаются, они первыми выходят из строя. Дело в том, что ламинирующая пленка при морозах сильно уменьшается в размерах. На больших панелях из-за большого натяжения она отслаивается или даже рвется. Теряется прозрачность, катастрофически падает производительность. Панель идет в ремонт.

Солнечная панель на 4 В имеет 7 элемента

Второй фактор. На больших по размерам панелях должна быть больше толщина корпуса и стекла. Ведь увеличивается парусность и снеговые нагрузки. Но далеко не всегда это делают, так как значительно возрастает цена. Если вы видите сдвоенную панель, а цена на нее ниже, чем на две «обычных», лучше ищите что-то другое.

Еще раз: лучший выбор — солнечная панель для дома на 12 вольт, состоящая из 36 фотоэлементов. Это оптимальный вариант, проверенный практикой.

Технические характеристики: на что обратить внимание

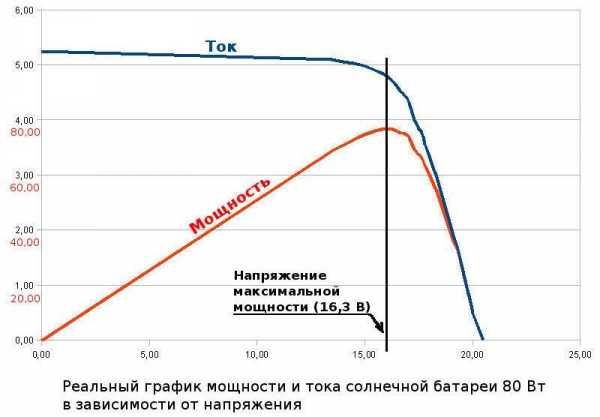

В сертифицированных солнечных батареях всегда указывается рабочий ток и напряжение, а также напряжение холостого хода и ток КЗ. При этом стоит учесть, что все параметры обычно указываются для температуры +25°C. В солнечный день на крыше батарея разогревается до температур, значительно превышающих эту цифру. Это объясняет наличие большего рабочего напряжения.

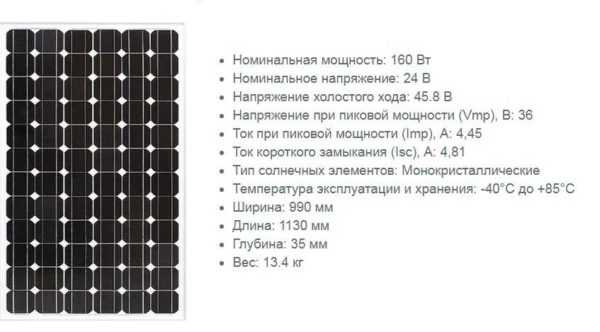

Пример технических характеристик солнечных батарей для дома

Также обратите внимание на напряжение холостого хода. В нормальных батареях оно порядка 22 В. И все бы ничего, но если проводить работы на оборудовании не отключив солнечные батареи, напряжение холостого ходы выведет из строя инвертор или другую подключенную технику, не рассчитанную на подобный вольтаж. Потому при любых работах — переключении проводов, подключении/отключении аккумуляторов и  т.д. и т.п — первое что вы должны сделать — отключить солнечные батареи (снять клеммы). Перебрав схему, их подключаете последними. Такой порядок действий сохранит вам много нервов (и денег).

Корпус и стекло

Солнечные батареи для дома имеют алюминиевый корпус. Этот металл не корродирует, при достаточной прочности имеет небольшую массу. Нормальный корпус должен быть собран из профиля, в котором присутствуют, как минимум, два ребра жесткости. К тому же стекло должно быть вставлено в специальный паз, а не закреплено сверху. Все это — признаки нормального качества.

Бликов на корпусе быть не должно

Еще при выборе солнечной батареи обратите внимание на стекло. В нормальных батареях оно не гладкое, а текстурированное. На ощупь — шершавое, если провести ногтями, слышен шорох. К тому же должно иметь качественное покрытие, которое сводит к минимуму блики. Это означает что в нем не должно ничего отражаться. Если хоть под каким-то углом видны отражения окружающих предметов, лучше найдите другую панель.

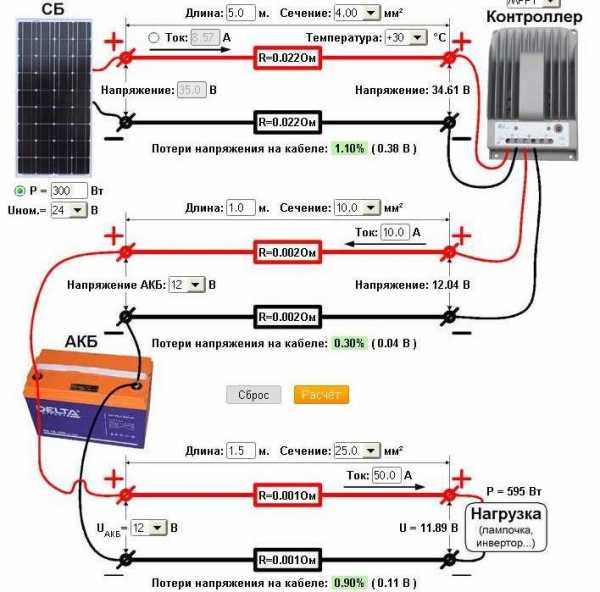

Выбор сечения кабеля и тонкости электрического подключения

Подключать солнечные батареи для дома необходимо медным одножильным кабелем. Сечение жилы кабеля зависит от расстояния между модулем и АКБ:

  • расстояние менее 10 метров:
    • 1,5 мм2 на одну солнечную батарею мощностью 100 Вт;
    • на две батареи — 2,5 мм2;
    • три батареи — 4,0 мм2;
  • расстояние больше 10 метров:
    • для подключения одной панели берем 2,5 мм2;
    • двух — 4,0 мм2;
    • трех — 6,0 мм2.

Можно брать сечение больше, но не меньше (будут большие потери, а оно нам не надо). При покупке проводов, обратите внимание на фактическое сечение, так как сегодня заявленные размеры очень часто не соответствуют действительным. Для проверки придется измерять диаметр и считать сечение (как это делать, прочесть можно тут).

Солнечные батареи для дома: электрическое подключение

При сборе системы можно плюсы солнечных батарей провести используя многожильный кабель подходящего сечения, а для минуса использовать один толстый. Перед подключением к аккумуляторам все «плюсы» пропускаем через диоды или диодные сборки с общим катодом. Это предотвращает возможность замыкания аккумулятора (может вызвать возгорание) при замыкании или обрыве проводов между батареями и аккумулятором.

Диоды используют типа SBL2040CT, PBYR040CT. Если такие на нашли, можно снять со старых блоков питания персональных компьютеров. Там обычно стоят SBL3040 или подобные. Пропускать через диоды желательно. Не забудьте что они сильно греются, так что монтировать их надо на радиаторе (можно на едином).

Еще в системе необходим блок предохранителей. По одному на каждого потребителя. Всю нагрузку подключаем через этот блок. Во-первых, система так безопаснее. Во-вторых, при возникновении проблем, проще определить ее источник (по сгоревшему предохранителю).

dekormyhome.ru

Солнечные батареи для отопления частного дома и дачи

Весь лишний вырабатываемый ток попадает в резистор. Для преобразования постоянного электротока в переменный, необходимый для работы бытовых приборов, применяют инверторы.

Загородный коттедж с установленными солнечными панелями

Преимущества солнечной системы:

  • помещение отапливается в течение года, температуру можно регулировать;
  • не потребуется оплачивать электроэнергию государству;
  • экраны устанавливают для любых необходимых нужд;
  • практически у всех моделей долгий срок гарантии.
Конструкция и схема устройства солнечной электростанции для дома

Весь комплекс солнечной системы очень редко даёт сбои в работе, поэтому не беспокойтесь о замене деталей или самой панели. Если систему устанавливают для отопления дома, требуется изучить исключения. Поскольку не все батареи подходят для этих целей.
География расположения дома – один из важных пунктов. Если в регионе часто стоит облачная погода, система может работать не в полной мере.

Недостатки солнечных систем:

  • сравнительно высокая цена;
  • в некоторых регионах низкая выработка в сравнении с переменным током в доме;
  • нужно подготовить место для всех составляющих системы;
  • долгий срок окупаемости;
  • требуется постоянный уход;
  • неэффективно в регионах с продолжительной зимой и пасмурными днями.


Несмотря на ряд недостатков, солнечные батареи могут заменить автономное отопление в доме, а также обеспечить электроэнергией бытовые приборы.

Вернуться к оглавлению

Содержание материала

Из чего состоит система солнечных батарей для дома

Солнечные системы есть двух видов: фотоэлектрические производители тока малых и больших размеров. К категории малого размера относят экраны мощностью 12-24 В. Они дают электроэнергию для телевизора и еще нескольких приборов, мощность которых не больше 1 кВт.

Схема устройства солнечной системы для коттеджа

Большие модели используют для отопления дома и подачи энергии для всех электроприборов в доме. Однако, если дом будет в несколько этажей, энергии вряд ли хватит.

Есть различия в комплектации системы. Стандартный набор включает в себя:

  • вакуумный солнечный собиратель;
  • контроллер;
  • насос, подающий энергию к отопительной системе;
  • бак для водонагрева 500-1000 литров;
  • электротен.
Схема конструкции гелиосистемы

От комплектации зависит стоимость всей системы.

Вернуться к оглавлению

Типы солнечных систем

Плюсы батареи:

  1. В солнечный день КПД выше, чем у панелей кристаллического типа.
  2. Может вырабатывать электроэнергию в облачный день.
  3. Если загрязнена батарея, она меньше эффективна.

Недостаток – процент КПД ниже чем у поликристаллических систем.

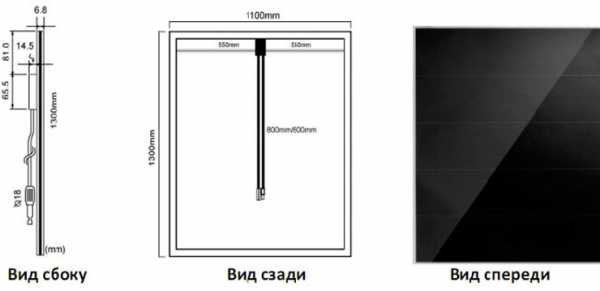

Чертеж с размерами микроморфной солнечной панели

Микроморфные панели. Есть 2 ряда полупроводников. Это увеличивает эффективность батареи. В панели есть наноструктурированный микроморфный слой. Полимерные батареи. Они самые дешевые. Состоят из слоёв полимеров. Выдаёт 5-10% КПД.

Вернуться к оглавлению

Солнечная панель для отопления дома

Для определения количества панелей, обращают внимание на их мощность, чётко определяют их предназначенье.

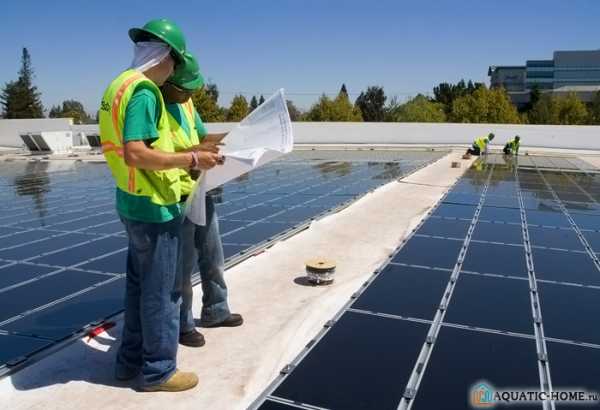

Процесс установки гелиосистемы на крышу здания

Кроме экранов потребуются аккумулятор, контроллер, преобразователь.

Сколько нужно солнечных панелей для дома

Для правильного расчёта мощности нужны точные данные потребления электричества на один день. Допустим, 100 кВт/ч в месяц (эту цифру показывает электросчётчик), тогда требуется чтобы панели вырабатывали такое количество тока в месяц.

Панели производят ток только днём, выдавая максимальное количество в ясную погоду. Если солнечные лучи будут направлены не на батареи, тогда эффективность значительно понизится. Производительность понижается в 15-20 раз в пасмурную погоду. Это учитывают при расчетах.
Поэтому в среднем получается, что солнечная батарея вырабатывает энергию с 9.00 до 16.00. В утреннее и вечернее время производится выработка 30 %, а днем — 70 %.

График пиковой мощности солнечных батарей по часам

Поэтому панель 1 кВт (1000 Вт) производит 7 кВт/ч, 210 кВт/ч в месяц. Плюс 3 кВт/ч утро и вечер, но это запас на пасмурный день. Исходя из этого расчёта получается панель на 2кВт производит 420 кВт/ч в месяц, панель на 100 ватт производит в день 700 ватт, за 30 дней 21 кВт.


Очень хорошо, если панель 1 кВт производит 210кВт/ч в месяц, однако есть нюансы:

  1. Не все дни в месяце солнечные. Для правильного расчёта проводят исследование по прогнозам и вычислить, сколько пасмурных дней выходит за 30 дней. Высчитав количество пасмурных дней из цифры 210 вычитается производство энергии за день. Допустим, 4 дня. Получится 186 кВт/ч.
  2. Также весна и осень, когда идут дожди, световой день короче. Поэтому количество батарей увеличивают на 30-50%.

    Классификация солнечных панелей

  3. Потеря электроэнергии, уходящая на АКБ и преобразователь.
  4. Зимой батареи практически не работают, поэтому на это время устанавливают альтернативу.

При небольших потреблениях ставят генератор. По договоренности и наличии разрешения, устанавливается ветровая станция для получения электроэнергии.

Расчёт для аккумулятора на солнечную панель

Аккумулятор определённой ёмкости должен обеспечить дом электроэнергией ночью. Допустим, на ночь требуется 3 кВт/ч, АКБ требуется такой же мощности. Мощность аккумулятора 12 вольт 200 А, тогда электроэнергии в нем будет 12 х 200 = 2400 ватт (2.4 кВт). Однако батарея разряжается.

Схема соединения панелей между собой

Внимание. Нельзя допускать полной разрядки аккумулятора.

АКБ для солнечных систем разряжаются на 70 %, автомобильные – 50 %. Поэтому нужна запасная батарея для замены, в случае разрядки.

Лучше всего использовать такой расчёт. Если за сутки потребляется 10 кВт/ч, тогда рабочая АКБ (аккумуляторная батарея) идентична по характеристикам. В солнечный день батарея заряжается на 20-30 %.

Расчет и схема подключения аккумулятора к панели

Преобразователь энергии в 220 В имеет КПД 70-80 %. Учитывая все потери электротока в аккумуляторах и преобразователе, общая цифра составляет 40 %.

Вернуться к оглавлению

Установка солнечных батарей на крышу дома: какие факторы нужно учесть

Монтаж солнечных батарей производят двумя методами:

  • с полной переделкой кровли;
  • частичная замена кровли на солнечные панели.

Батарею устанавливают на южной стороне крыши. Чем больше солнечных лучей попадает на панели, тем эффективнее они работают. Панели крепятся на основание крыши, поэтому оно должно быть прочным. Батареи монтируют под уклоном в 45 º.

Возможные углы монтажа солнечных панелей

При монтаже солнечной батареи для дома своими руками учитывают следующее:

Схема размещения панелей на крыше

Если после проведенных расчетов остались сомнения, тогда обратитесь к специалисту. Он сделает правильные вычисления и даст рекомендации по выбору панелей и их установке. Смотрите в видео обзор процесса монтажа солнечных панелей на крышу дома.

Правила монтажа солнечных батарей на крышу дома

Установка солнечных батарей для дома на двускатную крышу проста – она под наклоном, а вот с плоской крышей возникают затруднения. Когда панели устанавливаются под наклоном, остаётся зазор. Это будет неудобно при обслуживании панелей, потому что туда будет постоянно попадать пыль и осенняя листва. Для обхода этой проблемы зазор закрывается прозрачным пластиком.

Конструкция каркаса для установки панелей на здании

На тёмную крышу панели не устанавливаются. При перегреве их эффективность снижается. В этом случае делают частичный или полный демонтаж кровли.

Чертеж каркаса рамы для установки батарейВернуться к оглавлению

Обслуживание системы солнечных панелей

Чистые панели – залог хорошей работы. На них не должно быть снега, слоя пыли и грязи после дождя, следов от птиц. Все эти загрязнения сокращают работу системы на 7 %, что является существенным.
Ухаживают за панелями регулярно. Поливание чистой водой 4 раза в год. Чистая вода смоет осевшую пыль и скопившуюся грязь. Зимой очищают батареи от снега, а осенью от листвы.

А также следят за контактами панелей. При выходе из строя хотя бы одного контакта его ремонтируют. Обслуживание аккумуляторов требует от себя постоянной проверки заряда. Не допускают разрядки аккумулятора. При постоянных скачках заряд-разрядка внутри батареи рассыпаются пластины. А также время от времени проверяют количество жидкости внутри.

При выборе солнечных батарей учитывается много факторов, влияющих на работу системы. При нахождении проблемы, требуется сразу же найти решение. Иначе, после покупки это выливается в серьезную и нерешаемую проблему. Автономный дом на солнечных батареях — выгодная позиция со стороны экономии.

proekt-sam.ru

Солнечные батареи для дома: стоимость комплекта и монтаж

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Солнечная энергия способна обеспечить любой загородный дом экологически чистым и сравнительно бюджетным электричеством. И если всего 10 лет назад она была доступна лишь ограниченному кругу потребителей, то сегодня получила довольно широкое распространение. Все больше и больше людей, желая сэкономить и позаботиться об окружающей среде, приобретают солнечные батареи для дома, стоимость комплекта от различных производителей которых указана в данной статье.

Солнечные панели являются отличным способом сэкономить

Содержание статьи

Принцип работы солнечных батарей

Современные модели представляют собой множество фотоэлементов, которые преобразуют полученную солнечную энергию в электрический ток. Фотоэлементы, расположенные на конструкции устройства, являются полупроводниками – материала, в котором существует либо избыток, либо недостаток электронов. В данном случае полупроводник представляет собой два слоя материала с различной проводимостью – n-слой с переизбытком электронов, и p-слой – с недостатком. Под воздействием солнечных лучей электроны покидают первый слой, и перемещаются во второй, после чего, пройдя через аккумулятор, возвращаются в исходную позицию.

Панели изготовлены из полупроводниковых материалов

Виды солнечных панелей, особенности устройства

Существует несколько основных видов устройств, которые характеризуются разным строением и материалом выполнения, долговечностью, прочностью и прочими критериями. Кроме того также существуют даже солнечные батареи для дома своими руками.

  • Панели на тонкопленочном кремнии. При изготовлении данной модели используется минимум кремния, что снижает ее эффективность в почти два раза по сравнению с другими вариантами батарей. Таким образом, если вы решите воспользоваться подобным решением, вам придется занять батареями гораздо больше места, чем при использовании моделей, представленных ниже. Преимуществами является высокая чувствительность устройства даже при малой освещенности, стойкость к жаркой погоде, а также тонкость и гибкость, благодаря которым батарею можно установить даже на крышу с неровностями и изгибами.
Тонкопленочный кремний является не самым эффективным решением
  • Батареи монокристаллического типа. Являются наиболее эффективным из всех представленных решений, однако и имеют соответствующую стоимость. Из плюсов использования именно такого решения можно назвать его стойкость к любым негативным внешним воздействиям, долговечность и высокая эффективность при относительно маленьком размере плит.

Монокристалические модели на сегодняшний день наиболее востребованы среди всех видов

  • Батареи из микроморфного кремния. Данная модель имеет куда более лучшие показатели эффективности, чем у первого варианта, и, что стоит отметить, меньшую стоимость.
  • Поликристаллические девайсы. Наиболее востребованный вариант, оптимально сочетающий в себе хорошие технические характеристики, стоимость и удобство эксплуатации. Довольно прочен, имеет отличную эффективность даже в пасмурные дни и высокую мощность. Минусом является, куда меньшая долговечность, чем у монокристаллических решений – эффективность устройства падает уже спустя три года после начала эксплуатации.

Поликристаллические устройства имеют схожие характеристики с монокристаллическим типом

Мощность солнечных батарей. Рассчитываем необходимое число панелей

Все сертифицированные устройства поставляются с паспортом, в котором указана номинальная мощность. Кроме того, вы можете узнать ее у продавца или в описании товара на страничке интернет-магазина. Стоит также отметить, что номинальная мощность не всегда совпадает с действительной, и может отклоняться как в большую, так и в меньшую сторону.

Полезный совет! Обратите внимание на возможное несоответствие мощности устройства для того, чтобы грамотно подобрать количество панелей, компенсирующее недостаток или переизбыток.

Для того, чтобы посчитать необходимое количество панелей, вам надо узнать, сколько энергии потребляет ваш дом в день и сколько часов солнце освещает крышу. Исходя из этих данных, путем несложных вычислений вы узнаете, сколько батарей удовлетворит ваши энергетические потребности.

Принцип работы солнечной электростанции

Оптимальная емкость аккумулятора

Выбирая устройство, обращайте внимания на модели с большой емкостью аккумулятора, поскольку они смогут обеспечить вас энергией на случай отключения электричества на довольно долгий промежуток времени.  Если же вы хотите узнать примерное значение, то нужно посчитать, сколько энергии потребляют в час самые необходимые приборы, а также взять в расчет время, на которое дом должен быть обеспечен электричеством.

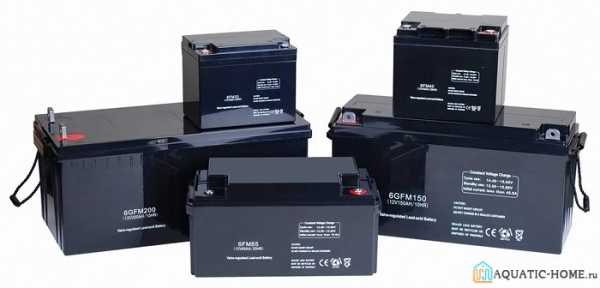

Аккумулятор для панелей

Солнечные батареи для дома, стоимость комплекта которых вы можете найти  в данной статье, при условии правильно подобранного аккумулятора могут обеспечить вас электричеством в аварийных ситуациях.

Контроллер заряда в солнечных панелях

В зависимости от эффективности работы контроллера он подразделяется на два типа – МРРТ и ШИН. При использовании первого варианта вы получаете в свое распоряжение практически всю выработанную устройством энергии, выбрав второй – вы теряете порядка 20%.

Таким образом, у вас есть два варианта: потратить чуть больше денег и приобрести МРРТ-контроллер, либо же остановиться на ШИН, увеличив при этом количество панелей для компенсации потери энергии.

Контроллер заряда

Типы инверторов: выбираем оптимальный

Данный элемент в конструкции солнечных батарей для дома, стоимость комплекта которых указана ниже, необходим для перехода в переменный ток постоянного, а также изменения его частоты.

  • Автономный инвертор. Является отличным решением для домов, где отсутствует 220-вольтная электросеть.
  • Сетевой инвертор стоит выбирать тогда, когда вашей целью является лишь частичная замена электричества на солнечную энергию и небольшая экономия денежных средств.
  • Гибридная модель как нельзя лучше подходит для создания системы резервного энергосбережения, которая при отключении электричества будет работать еще некоторое время при помощи установленных дополнительно аккумуляторов.

Инвертор необходимо выбирать исходя из целей использования батарей

Виды крепления устройств на здании

От правильно выбранного вида крепления и угла расположения солнечных панелей во многом зависит эффективность их эксплуатации. Таким образом, чем больше света попадает на батареи, тем большее количество энергии будет выработано.

Крепление на крыше

Наиболее популярным вариантом размещения является расположение панелей на крыше дома, где нет никакого риска задеть или повредить конструкцию. Для промышленных целей оптимальным решением будет размещение устройств на стене или земле.

Крепление на земле

Полезный совет! Солнечные батареи для загородных домов необходимо располагать на южной стороне с углом наклона, соответствующим параллели горизонта.

Крепление на стене

Солнечные батареи для дома: стоимость комплекта

Перед выбором производителя, следует принять во внимание тот факт, что с ростом популярности солнечных батарей растет количество подделок и некачественных сборок устройства. Именно по этой причине необходимо требовать у продавца все сертифицирующие документы и акты, а также обращать внимание только на проверенных поставщиков. Обратите внимание на таблицу ниже, где указаны комплекты солнечных батарей для дома, и цены на них.

Производство панелей Телеком-СТВ

Солнечные батареи для дома: стоимость комплекта, цены от производителей

ИзображениеМодель, типМощность, ВтВес, кгЦена, руб
Телеком-СТВ
ТСМ-15, монокристаллический181,453 516
ТСМ-40, монокристаллический444,056 800
ТСМ-50, монокристаллический484,058 200
ТСМ-10, поликристаллический131,453 020
ТСМ-30, поликристаллический303,15 128
Квант
КСМ-180, монокристаллический1801617 500
КСМ-180П, поликристаллический1801618 000
РЗМКП
RZMP-130-T, поликристаллический13014,616 900
RZMP-145-T, поликристаллический14514,618 400

Перед покупкой солнечных батарей для дома, ознакомьтесь с представленными в интернете и на сайте производителей отзывами покупателей.

РЗМКП – устройства отечественной сборки

Делаем выводы

Солнечная энергия – отличный способ сэкономить значительные денежные средства и внести свой вклад в сохранение природы. Купить солнечные батареи для частного дома на сегодняшний день доступно широкому кругу потребителей, а при правильном выборе, конструкция прослужит владельцу долгие годы.

Солнечные батареи при правильном выборе могут служить до 25 лет

Солнечные батареи и контроллеры заряда для дома. Общие сведения (видео)




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка...

aquatic-home.ru

Солнечные батареи для частного дома

До недавнего времени мысль о возможности получения в своем жилом частном доме бесплатного электричества, которое будет вырабатывать солнечная энергетическая система, снабжающая энергией каждую лампу и светильник в доме, была из разряда фантастики. Но все же, развитие технологий на земном шаре не стоит на месте. Возобновляемая альтернативная энергетика становиться все более популярной и привлекает на свою сторону все больше поклонников.

Солнечные батареи для отопления частного дома


Люди все чаще, стараясь обеспечить независимое электроснабжение, стремятся установить на своих участках ветрогенераторы. Выбрать солнечные батареи и установить их своими руками несложно, если предварительно сделать расчет мощности, необходимой для того, чтобы обеспечить электричеством все имеющиеся светильники и бытовую технику. Можно самостоятельно рассчитать, сколько необходимо фотоэлементов для дальнейшей работы с подсветкой.

Все чаще потребитель обращается за помощью к продукции из области новейших разработок, где основной расчет человека – это собственная электростанция, необходимая для полной автономности, что особенно актуально на отдаленных от крупных населенных пунктов участках.

Ветрогенераторы и солнечные батареи, действительно, эффективное и готовое оборудование, позволяющее достигнуть принципа автономности электроснабжения. Здесь имеется возможность самому рассчитать, какой комплект техники необходимо выбрать для установки. Вся система монтируется своими руками. Схема подключения довольно проста, поэтому можно без проблем подключить все светильники – и на возобновляемой энергии заработает каждая лампа.

Обеспечение частного дома электроэнергией с помощью ветрогенераторов

А теперь определим, какие необходимо соблюсти условия, как рассчитать, целесообразно ли устанавливать солнечные батареи и ветрогенераторы, чтобы организовать автономное электроснабжение в условиях климатического пояса России. Также узнаем, как произвести расчет мощности, которой должна соответствовать вся система, установить и произвести ее подключение своими руками. Разберемся, какой принцип работы лежит в основе оборудования.

Сферы применения и использования

Используются солнечные батареи для отопления дома, коттеджа, дачного жилища – их использование в этих целях довольно распространенная практика. Подобная водонагревательная система имеет хорошую эффективность, поскольку ею можно отапливать даже номер в загородном мотеле. Принцип подключения довольно простой – эти готовые отопительные системы несложно подключить своими руками. Все чаще монтируют солнечные батареи для дома в целях получения автономного электроснабжения. Такие системы также продаются готовые к использованию, их просто установить своими руками. В результате вы обеспечите бесплатной электроэнергией светильники уличного освещения, каждая лампа в доме будет снабжаться возобновляемой энергией, которую выработала ваша собственная электростанция.

С помощью солнечных батарей можно обеспечить бесплатной электроэнергией светильники уличного освещения

Принцип здесь прост – вы перестаете зависеть от основных высоковольтных линий электропередач. Использование солнечной батареи предоставляет автономный доступ к бесплатному электричеству. От вас требуется только произвести расчет мощности, а именно сколько ее будет нужно, чтобы снабжать светильники, уличное освещение или бытовую технику, определить схему, по которой будет функционировать система. Проще говоря, использовать солнечные батареи и их комплекты можно в любом месте, где есть возможность их подключения и установки – там, где существует необходимость в дополнительном источнике электроэнергии.

Что представляют собой солнечные батареи для отопления дома, сколько их необходимо, по какому принципу выбирать схему подключения?

Солнечные батареи для частного дома – это конструкция, состоящая из большого количества кварцевых фотоэлементов, собранных и скрепленных между собой алюминиевой или пластиковой рамой в единый комплект. Сборка оборудования возможна своими руками. В рабочем состоянии кварцевые фотоэлементы осуществляют электроснабжение системы, от которой потом питается уличное освещение, каждая лампа в доме и прочие светильники.

Солнечные батареи состоят из фотоэлементов, скрепленных между собой алюминиевой или пластиковой рамой

Устанавливается данная схема энергоснабжения с целью создать автономное электроснабжение путем преобразования солнечной энергии в электрическую. Главное – правильно провести расчет, высчитать сколько мощности потребует каждая лампа в доме, а также уличные светильники. Обязательно нужно правильно выбрать необходимое оборудование.

Зачастую устанавливают комплекты оборудования солнечной энергетики там, где на протяжении всего года светит солнце, поскольку в затененных участках нет смысла ставить такую систему. Выбрать открытое для солнца место стоит потому, что принцип действия фотоэлектрических элементов заключается в том, что чем больше солнечного света и интенсивней его лучи, тем эффективней будет работать оборудование.

В дополнение необходимо брать в расчет географическую широту, в которой располагается ваше жилище. Чем дальше от экватора располагается местность расположения дома, тем менее эффективно будут работать батареи, им будет сложнее вырабатывать электричество и питать током светильники с подсветкой. Однако, даже если в зимнее время солнце в течение дня светит недостаточно ярко, расчет показывает, что комплект установленного энергетического оборудования все равно значительно снизит общее потребление электричества из сети, так как хотя бы светильники с подсветкой будут питаться возобновляемой энергией, обеспечивая автономное освещение.

Даже зимой солнечные батареи значительно снизят общее потребление электричества из сети

Комплекты солнечных фотоэлементов, их разновидности

Сегодня на рынке потребителю предлагается выбрать три основных разновидности оборудования:

  1. Монокристаллические комплекты;
  2. Поликристаллические комплекты;
  3. Тонкопленочные комплекты.

Монокристаллические солнечные батареи

Эта схема солнечных фотоэлементов состоит из собранных в единую конструкцию отдельных кристаллических ячеек. Для надежности они заливаются силиконом. Имея отличную гидроизоляцию, фотоэлементы хорошо работают в судоходной сфере. Отлично смотрятся и устанавливаются на крышу, можно применять в целях снабжения электричеством номер в лесном отеле. Расположив батареи на солнечной стороне крыши, можно добиться лучшей работы элементов, в таком случае схема работает лучше, светильники светят дольше.

Обязательно брать в расчет то обстоятельство, что наличие препятствий солнечным лучам делает преобразование электричества менее эффективным.

Преимущество фотоэлектрических элементов на основе монокристаллов состоит в их небольшой массе, меньших габаритах при сохранении эффективности и выходной мощности, имеют гибкую структуру, долговременный срок службы, однако имеют довольно высокую стоимость – все это надо брать в расчет при выборе оборудования.

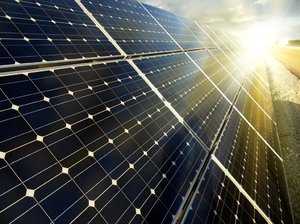

Монокристаллические солнечные батареи для дома

Поликристаллические солнечные фотоэлементы

Основное отличие от солнечных батарей на основе монокристаллов состоит в структуре молекулярных решеток кварца. При производстве монокристаллических ячеек используется высокотехнологичное оборудование, которое выравнивает структуру решеток кварца, в результате чего значительно повышается эффективность батарей. Однако это очень дорогостоящий процесс. Процесс производства поликристаллических ячеек проще, но структура молекулярной решетки разнонаправленная, однако этот, по идее, недостаток, помогает лучше преобразовывать рассеянные лучи солнца, что позволяет снизить зависимость от места расположения батареи, избавить от необходимости делать длительный расчет эффективной зоны использования.

Солнечные батареи на основе поликристаллических фотоэлементов намного дешевле. Область их успешного применения – электроснабжение частного домовладения, административных зданий, освещения улиц, также их можно использовать для того, чтобы осветить номер в гостинице.

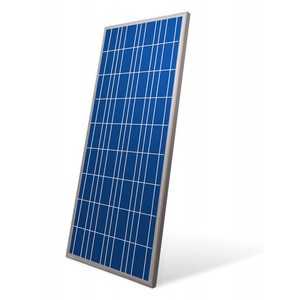

Поликристаллические солнечные батареи для частного дома

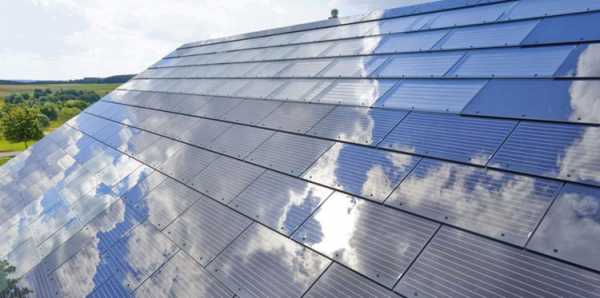

Тонкопленочные фотоэлементы

Эта схема оборудования состоит из натянутых на каркас тонких пленок, их очень легко установить своими руками в любое удобное и доступное для попадания прямых солнечных лучей место. Такие фотоэлементы не боятся запыления, хорошо себя проявляют даже в не очень благоприятных условиях. Во время облачности работают чуть хуже, КПД снижается на 20 процентов. Имеют невысокую стоимость, но требуется занять достаточно большую площадь для размещения батарей.

Оправдано ли применение солнечных батарей в условиях частного сектора?

Солнечные фотоэлектрические энергетические установки прекрасно зарекомендовали себя не только в частном секторе, но и в масштабах промышленности. В связи с тем, что подобная продукция на сегодняшний день выпускается на территории России, цены на нее стали значительно меньшими. Приобретение солнечной установки на сегодняшний день становиться все доступнее широкому кругу потребителей. На рынке в основной своей массе предлагается продукция сроком службы до 25 лет.

Оправдано ли экономически и насколько эффективно применение солнечных батарей для электроснабжения загородного дома?

Перед совершением покупки следует высчитать среднее количество дней с ясным солнцем на планируемой к установке оборудования местности.

Перед совершением покупки необходимо брать в расчет период максимальной солнечной активности в нужной местности

Потом необходимо разделить общую цену всего оборудования на срок гарантированной эксплуатации (25 лет) и количество солнечных дней в течение этого срока. Полученные данные покажут вам целесообразность приобретения предполагаемого оборудования, вы поймете, стоит ли покупать именно этот тип батарей. Дополнительно берите во внимание площадь поверхности, необходимую для установки фотоэлементов для получения одного киловатта мощности – эту цифру вам подскажет продавец оборудования. Необходимо брать в расчет и период максимальной солнечной активности, в наших природных условиях – это, обычно, летний сезон.

Далее, стоит определиться, для каких конкретно целей будет использоваться приобретаемое оборудование:

  1. Подогрев воды;
  2. Освещение дома и прилегающей территории;
  3. Снабжение электроэнергией бытовой техники.

Если целью ставиться горячее водоснабжение, то тут будет достаточно обычного солнечного коллектора, он на несколько порядков дешевле солнечных фотоэлементов. Да и в принципе, при должной изобретательности его можно сделать своими руками. Коллектор хорошо справится с этой задачей и в осенне-зимний период года.

Если целью ставится горячее водоснабжение, то достаточно будет обычного солнечного коллектора

Однако если ваша цель – обеспечение автономного освещения, то здесь понадобиться установка солнечных фотоэлементов, с такой задачей солнечная батарея справится однозначно. В использовании такого оборудования есть один важный нюанс. Вам систематически придется осуществлять замену накопительных элементов. Схема работы такова, что преобразованное электричество изначально поступает и накапливается в аккумуляторах, а уже из них распределяется по всей системе энергоснабжения. Вы можете посчитать свои финансовые затраты на такое обслуживание системы на 25 лет ее эксплуатации, выяснить, сколько стоит хороший автомобильный аккумулятор и сколько времени он служит, а потом высчитать сумму затрат. Помните, что эффективные накопительные батареи будут стоить дороже обычного автомобильного аккумулятора.

Берите во внимание и показатели эффективности продаваемых в вашей местности типов батарей. Отнюдь не все среди них будут иметь нужный КПД в условиях РФ. Рекламируя оборудование, продавцы будут обещать, что эффективность работы не будет снижаться в результате запыления, но все же это не соответствует действительности.

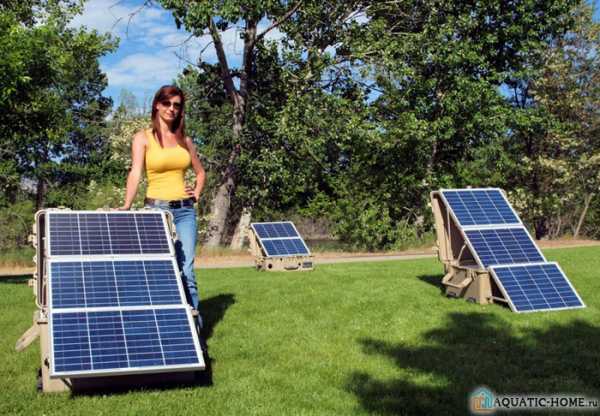

Различные виды солнечных панелей для частного дома

В связи с этим знайте, что периодически придется заниматься чисткой активной поверхности батарей.

Сегодня пока еще не всем поголовно доступны к использованию эти технологии – всё-таки даже самое дешевое оборудование имеет приличную стоимость. Однако темпы развития отрасли вселяют здоровый оптимизм по данному поводу. Однозначно будут изобретены более дешевые способы преобразования энергии солнечных лучей в электрический ток.

Автор: П. Морозов

solntsepek.ru

отопление, расчет, отзывы, фото, видео

Сэкономить на потреблении электроэнергии можно, если воспользоваться дешёвым альтернативным вариантом – преобразовать солнечную энергию в электричество. Преобразователем в этом случае выступает солнечная батарея.

Что собой представляют солнечные батареи?

В общей сложности солнечные батареи – это генераторы постоянного тока, к которым подключаются аккумуляторы с контролером заряда и специальные устройства, именуемые инверторами, непосредственно предназначенными для преобразования постоянного в переменный ток.

Множество фотоэлементов на панели предназначены для трансформации солнечной в электрическую энергию.

Благодаря параллельному и последовательному подключению всех отдельных фотоэлементов воедино создаётся определённое количество энергии. Элементы, подключённые параллельно, на выходе дают ток, а последовательная сборка – напряжение.

Скомбинировав оба способа – обеспечивается бесперебойная работа солнечной батареи. В качестве соединяющих элементов для панели используются диоды, которые в свою очередь не допускают её перегрева и одновременно не дают аккумуляторам самостоятельно разрядиться.

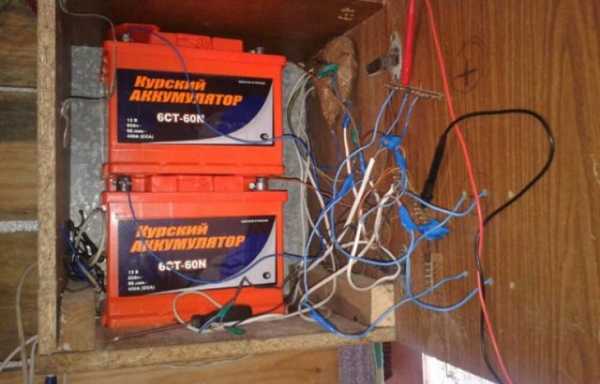

Для «сбора» и «хранения» энергии от солнечной панели используются аккумуляторы со специальным контроллёром заряда. Дабы предотвратить поломку всей системы от избыточной мощности, к ней подключается резистор. С помощью инвертора из солнечной батареи поступает преобразованный переменный ток, которым можно пользоваться для решения бытовых потребностей (например, освещение здания).

Комплектация

Базовая комплектация всей системы состоит:

  • Солнечная панель (и) – предназначена для приёма солнечного излучения.
  • Контроллер заряда – нормализует работу батареи и способствует повышению эффективности выработки электроэнергии.
  • Аккумуляторные батареи – благодаря батареям в системе сохраняется полученная электроэнергия.
  • Инвертор – необходим для преобразования постоянного в переменный ток, ведь он используется электроприборами.

Преимущества и нюансы

К главным достоинствам относятся:

  • Отсутствие затрат во время эксплуатации.
  • Долговечность.
  • В процессе работы используется природный неиссякаемый ресурс – солнечное излучение.
  • Минимальное техническое обслуживание.
  • Бесшумность в работе.
  • Достаточный уровень КПД.
  • 0% загрязнения окружающей среды.

Некоторые нюансы:

  • Относительная зависимость от солнечного света.
  • Высокая общая стоимость.
  • Необходимы навыки при монтаже.

Виды батарей

  • Солнечные батареи из монокристаллического кремния. Получаются от литья кристаллов высокоочищенного кремния. Особое расположение атомов монокристалла повышает КПД до 19%. Фотоэлементы имеют толщину от 200 до 300 мкм. Данного рода батареи надёжны и долговечны, но отличаются от остальных видов батарей повышенной ценой.
  • Солнечные батареи из мультикристаллического кремния. Материал для батарей состоит из разных монокристаллических решёток кремния, благодаря чему служит примерно 25 лет, а КПД составляет 14 – 15%.
  • Солнечные батареи из поликристаллического кремния. Атомы кремния имеют различную ориентацию, чем немного уступают электрическими показателями монокристаллу. Отличаются средним сроком службы (20 лет), КПД – 14%. В отличии от тёмных аналогов – материал в конечном варианте имеет светло синий цвет.
  • Тонкоплёночные батареи. В качестве материала для панелей используется специальная плёнка, которая хорошо поглощает свет. Данные батареи могут использоваться в местах с преобладающей пасмурной погодой. КПД у них небольшой 10%, но этот нюанс компенсируется привлекательной ценой батарей.
  • Батареи из аморфного кремния. Батареи эконом варианта с показателем КПД не больше 8%, но особые фотоэлектрические преобразователи позволяют вырабатывать дешёвую электроэнергию.
  • Батареи на основе теллуида кадмия. В основе этих батарей лежит плёночная технология. Несмотря на микроскопический слой материала, добивается результат КПД в 11%. Выработанная ими энергия обходится немного дешевле, в отличии от кремниевых панелей.

Область применения

Вырабатываемая дешёвая электроэнергия солнечными батареями востребована в различных отраслях и используется для:

  • Освещения жилых и не жилых помещений – дома, дачи, офисы, больницы, тепличные комплексы.
  • Обеспечения энергией телекоммуникационного и медицинского оборудования.
  • Освещения придомовых территорий, улиц, шоссе.
  • Производить зарядку микроэлектроники.
  • Особой популярностью солнечные батареи пользуются в космической и автомобильной отрасли.

Насколько оправданно использование солнечных батарей для частного дома?

Установив солнечные батареи в частном доме, хозяин жилища может существенно сэкономить на его освещении и отоплении. Особенно система эффективна, если дом находится в широтах с преобладающим большинством солнечных дней. Ведь главное условие продуктивной работы – обильное поступление солнечного излучения на панель.

В зимнее время солнечные батареи с КПД примерно 15% способны обеспечить жилище горячей водой и систему отопления на 70%, что естественно снижает затраты. Говорить однозначно, что выработанной энергии хватит на все нужды пока нельзя, всё-таки остальные 30% придётся получать от традиционных источников.

Как показывает практика, первоначально хозяину необходимо потратится на оборудование и момент полной окупаемости приходит на 3- 4 год эксплуатации. Но этот факт оправдан дальнейшим пользование бесплатной энергией ещё долгие годы.

Как работает система солнечных батарей для дома?

Вся система солнечных батарей работает за счет попадания квантов солнечного излучения на пластину полупроводника закреплённого на панели-улавливателя. Взаимодействуя между собой – создаётся некоторое количество свободных электронов, что приводит к возникновению постоянного электрического тока.

Для потребительских нужд необходимо большое количество пластин, что подразумевает размещение на одной панели несколько их десятков.

Чтобы все панели работали исправно и давали необходимую мощность, их друг к другу подсоединяют, используя параллельное и последовательное подключение. Образовавшийся ток поступает на аккумуляторные батареи, которые накапливают энергию и сглаживают перепады во время упадка или повышения интенсивности освещения.

Большинству домашних приборов постоянный ток не подходит для работы, и чтобы его преобразовать в переменный используется инвертор, от которого в дальнейшем и идёт подключение к общей сети электропитания дома или к индивидуальному прибору. Для защиты аккумуляторов от перезарядки или полной разрядки система оснащена контроллером заряда.

Когда все комплектующие системы правильно настроены – она прослужит долгое время без нужды в ремонте.

Особенности систем отопления

Чтобы дом обогревался посредствам комплекта солнечных батарей – понадобятся особые составные элементы отопительной системы:

  • Вакуумный коллектор или солнечный модуль.
  • Контроллеры.
  • Насос для перекачки по системе теплоносителя.
  • Емкость или бак для горячей воды с объёмом от 500 до 1000 литров.
  • Электрический тэн.

Энергию солнечных батарей можно использовать для разных систем отопления: нагнетание горячей воды в трубах или электрический «тёплый пол». Чтобы выбрать подходящий вариант, необходимо первоначально точно рассчитать мощность предполагаемых потребителей и учитывать:

  • Угол ската крыши должен быть больше 30°.
  • Солнечные модули или коллекторы должны находиться на самой солнечной стороне крыши (предпочтительно юг).
  • Отсутствие деревьев или различных построек, которые могут повлиять на попадание излучения на фотоэлементы модуля.
  • Средний показатель количества солнечных дней.
  • Рассчитать инсоляцию.
  • Проверить крепость стропильной системы крыши, ведь она должна выдерживать модули и снежный покров.

Преимущества отопительной системы на солнечных батареях

  • Для работы не требуется сжигания энергоносителей (газ, дрова, уголь), чем не загрязняется окружающая среда.
  • Достаточно мощные солнечные установки справляются с функциями отопления помещения и обеспечивают дом электричеством.
  • Системы отопления никогда не станут причиной возгорания помещения.
  • Современные солнечные батареи могут работать даже при самом малом поступлении света.
  • Отопление помещение полностью независимое от сторонних энергоносителей.
  • Система максимально автоматизирована.
  • После правильной установки и подключения – система не нуждается в дополнительных вложениях или ремонте.

Выбор солнечных батарей для частного дома

Существует несколько вариантов солнечных батарей:

  • Маломощные – обеспечивают электроэнергией работу телевизора, телефона, несколько лампочек.
  • Универсальные батареи – подходят для питания электроприборов и обеспечения системы отопления ⅔ части дома.
  • Большой мощности – способны полностью обеспечить всех потребителей электроэнергией и теплом.

Батареи также классифицируются на три основных вида:

  1. Монокристаллические – достаточно компактны по размерам, имеют хороший показатель КПД 15%, но не могут вырабатывать достаточное количество электроэнергии в пасмурную погоду.
  2. Тонкоплёночные – отличаются большими размерами и небольшим КПД 6-10%, но при этом могут поглощать рассеянные солнечные лучи.
  3. Поликристаллические агрегаты – имеет практическую схожесть с монокристаллическими батареями, но имеют меньший КПД.

Установка солнечных батарей

Чтобы солнечные батареи служили долгое время – необходимо позаботится о качественном их креплении к различным поверхностям. Проводить столь серьёзные работы самостоятельно без минимальных навыков – достаточно опасно, ведь всё оборудование дорогостоящие.

Неправильная установка и подключение всех комплектующих элементов – приведёт к поломке или дальнейшем ремонте. Лучше доверить это мероприятие – профессионалам.
Если принято решение устанавливать батареи самостоятельно необходимо учитывать некоторые рекомендации:

  • Достаточный уклон крыши.
  • Необходимо провести предварительный расчет, сколько нужно для отопления, для этого существуют специальные калькуляторы расчета.
  • Обрешётка под панели должна быть надёжно прикреплена к поверхности крыши.
  • Желательно, в качестве крепёжных конструкций приобретать универсальные, в которых при желании можно менять угол попадания на поверхность панели солнечного излучения.
  • Если панели крепятся к стенам или в свободно стоящем состоянии – необходимо использовать специальные крепёжные конструкции.
  • Подключать все комплектующие (резистор, аккумуляторные батарее, инвертор) необходимо с рекомендациями указанными в техническом паспорте.
  • После полного подключения и перепроверки – можно всю систему вводить в постоянную эксплуатацию.

Вывод

Есть и положительные и отрицательные отзывы потребителей, пишут, что не смотря на то, что комплект солнечных батарей стоит не дешево, но установка окупается на 30-40 % за 10 лет от ее полной стоимости. Установив солнечные батареи в собственном доме можно значительно экономить семейный бюджет. Первоначально хозяину нужно будет потратить некоторые средства, но через несколько лет вложения себя оправдают, и в дальнейшем времени можно будет пользоваться бесплатной электроэнергией.

Благодаря своей долговечности и качественным материалам – солнечные батареи прослужат несколько десятков лет.

krovlya777.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
