Солнечные батарейки – виды панелей, плюсы и минусы

21 Янв

Содержание

как работают и из чего состоят

Солнце – это неисчерпаемый источник энергии. Его можно использовать, сжигая деревья или нагревая воду в солнечных нагревателях, преобразуя полученное тепло в электроэнергию. Но есть устройства, превращающие солнечный свет в электричество напрямую. Это солнечные батареи.

Сфера применения

Есть три направления использования солнечной энергии:

  • Экономия электроэнергии. Солнечные панели позволяют отказаться от централизованного электроснабжения или уменьшить его потребление, а также продавать излишки электричества электроснабжающей компании.
  • Обеспечение электроэнергией объектов, подведение к которым линии электропередач невозможно или невыгодно экономически. Это может быть дача или охотничий домик, находящийся далеко от ЛЭП. Такие устройства используются также для питания светильников в отдаленных участках сада или автобусных остановках.

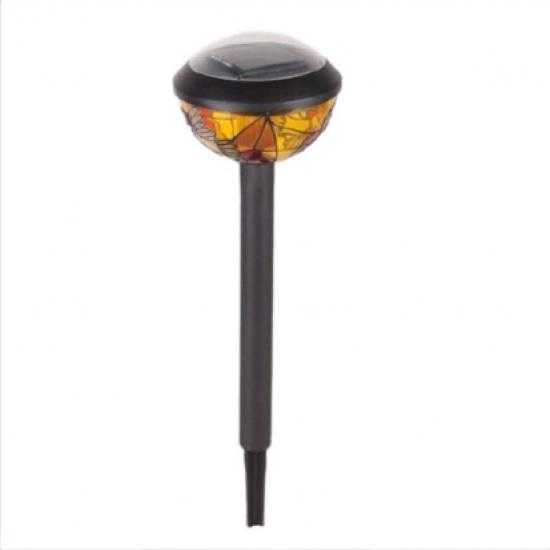

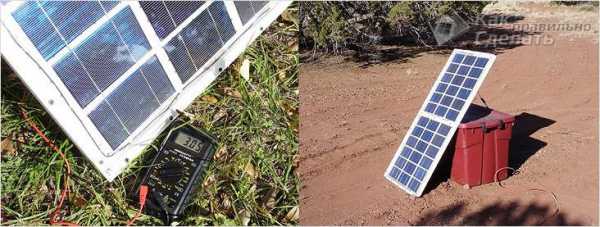

  • Питание мобильных и переносных устройств. При походах, поездках на рыбалку и других подобных мероприятиях есть необходимость зарядки телефонов, фотоаппаратов и прочих гаджетов. Для этого также используются солнечные элементы.
Солнечные батареи удобно применять там, куда нельзя подвести электричествок содержанию ↑

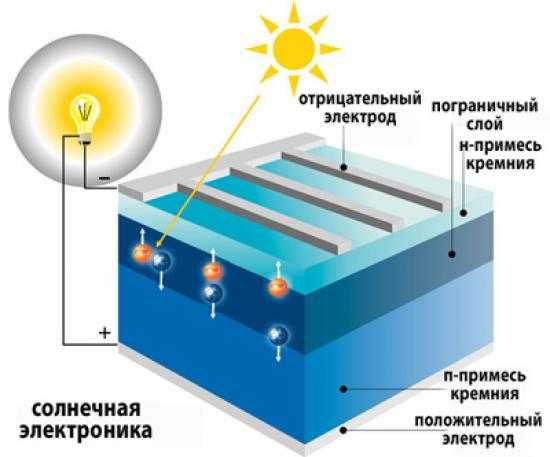

Принцип работы

Элементы солнечных батарей представляют собой пластинки из кремния толщиной 0,3 мм. Со стороны, на которую попадает свет, в пластину добавлен бор. Это приводит к появлению избыточного количества свободных электронов. С обратной стороны добавлен фосфор, что приводит к образованию «дырок». Граница между ними называется p-n переход. При попадании света на пластину, он «выбивает» электроны на обратную сторону. Так появляется разность потенциалов. Вне зависимости от размера элемента, одна ячейка развивает напряжение 0,7 В. Для увеличения напряжения, их соединяют последовательно, а для повышения силы тока – параллельно.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

В некоторых конструкциях, для увеличения мощности, над элементами устанавливались линзы или использовалась система зеркал. С уменьшением стоимости батарей такие устройства стали неактуальными.

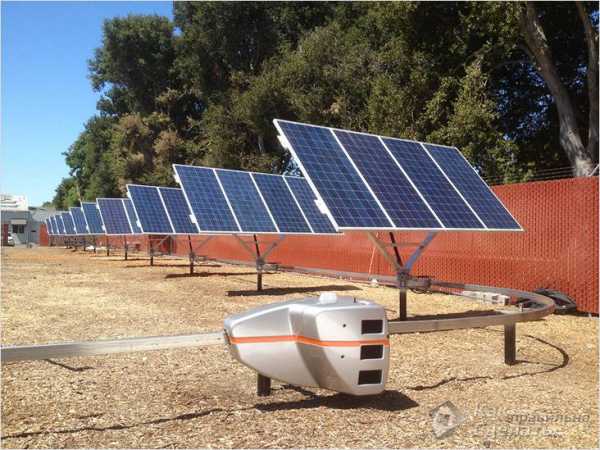

Максимальный КПД панели, а, следовательно, и мощность, достигается при падении света под углом 90 градусов. В некоторых стационарных устройствах батарея поворачивается вслед за солнцем, но это сильно удорожает и утяжеляет конструкцию.

Принцип работы солнечной батареик содержанию ↑

Преимущества и недостатки применения батарей

У солнечных панелей, как и у любых устройств, есть достоинства и недостатки, связанные с принципом действия и особенностями конструкции.

Достоинства солнечных батарей:

  • Автономность. Позволяют обеспечить электроэнергией удаленные здания или светильники и работу мобильных устройств в походных условиях.
  • Экономичность. Для выработки электроэнергии используется свет солнца, за который не нужно платить. Поэтому ФЭС (фотоэлектрические системы) окупаются за 10 лет, что меньше срока службы, составляющего более 30. Причем 25–30 лет – это гарантийный срок, а фотоэлектростанция будет работать и после него, принося прибыль владельцу. Конечно, необходимо учесть периодическую замену инверторов и аккумуляторных батарей, но все равно, использование такой электростанции помогает экономить средства.
  • Экологичность. При работе устройства не загрязняют окружающую среду и не шумят, в отличие от электростанций, работающих на других видах топлива.

Кроме достоинств, у ФЭС есть недостатки:

  • Высокая цена. Такая система стоит довольно дорого, особенно с учетом цены на аккумуляторные батареи и инверторы.
  • Большой срок окупаемости. Средства, вложенные в фотоэлектростанцию, окупятся только через 10 лет. Это больше, чем основная масса других вложений.
  • Фотоэлектрические системы занимают много места – всю крышу и стены здания. Это нарушает дизайн сооружения. Кроме того, аккумуляторные батареи большой емкости занимают целую комнату.
  • Неравномерность выработки электроэнергии. Мощность устройства зависит от погоды и времени суток. Это компенсируется установкой аккумуляторных батарей или подключением системы к сети. Это позволяет в хорошую погоду днем продавать излишки электроэнергии электрокомпании, а ночью наоборот подключать оборудование к централизованному электроснабжению.

к содержанию ↑

Технические характеристики: на что обратить внимание

Главным параметром фотоэлементной системы является мощность. Напряжение такой установки достигает максимума при ярком свете и зависит от количества соединенных последовательно элементов, которое почти во всех конструкциях равно 36. Мощность зависит от площади одного элемента и количества цепочек по 36 штук, соединенных параллельно.

Кроме самих батарей, важно подобрать контроллер зарядки аккумуляторов и инвертор, преобразующий заряд аккумуляторных батарей в напряжение сети, а также сами панели.

В аккумуляторных батареях есть допустимый ток зарядки, который нельзя превышать, иначе система выйдет из строя. Зная напряжение аккумуляторов, легко определить мощность, необходимую для зарядки. Она должна быть больше мощности солнечной электростанции, иначе в солнечный день часть энергии окажется неиспользованной.

Контроллер обеспечивает заряд аккумуляторов и также должен иметь мощность, позволяющую полностью использовать энергию солнца.

К инвертору подключается оборудование, получающее энергию от ФЭС, поэтому его мощность должна соответствовать суммарной мощности электроприборов.

Кроме мощности и напряжения, важно выбрать фирму-производителя. Такое оборудование приобретается на срок несколько десятков лет, поэтому экономить на качестве нельзя. Производители, давно работающие на рынке, это понимают и дорожат своей репутацией. Можно почитать отзывы о них в интернете и выбрать с самыми положительными.

к содержанию ↑

Виды солнечных батарей

Кроме размера и мощности, панели отличаются способом, которым изготавливаются из кремния отдельные элементы.

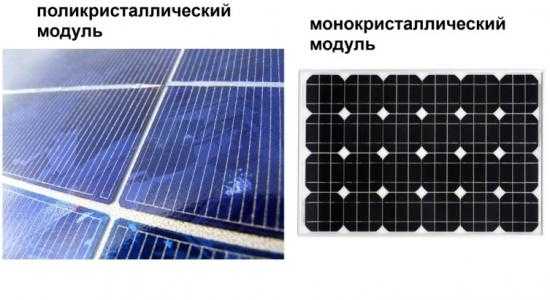

Внешний вид моно- и поликристаллических панелей

Элементы из монокристаллического кремния

Элементы солнечных батарей, изготовленные из монокристаллического кремния, имеют форму квадрата с закругленными углами. Это связано с технологией изготовления:

  • из расплавленного кремния высокой степени очистки выращивается кристалл цилиндрической формы;
  • после остывания у цилиндра обрезаются края, и основание из круга принимает форму квадрата с закругленными углами;
  • получившийся брусок разрезается на пластины толщиной 0,3 мм;
  • в пластины добавляются бор и фосфор и на них наклеиваются контактные полоски;
  • из готовых элементов собирается ячейка батареи.

Готовая ячейка закрепляется на основании и закрывается стеклом, пропускающим ультрафиолетовые лучи или ламинируется.

Такие устройства отличаются самым высоким КПД и надежностью, поэтому устанавливаются в важных местах, например, в космических аппаратах.

Фотоэлементы из мульти-поликристаллического кремния

Кроме элементов из цельного кристалла, есть устройства, в которых фотоэлементы изготавливаются из поликристаллического кремния. Технология производства похожа. Основное отличие в том, что вместо кристалла круглой формы используется прямоугольный брусок, состоящий из большого количества мелких кристаллов различных форм и размеров. Поэтому элементы получаются прямоугольной или квадратной формы.

В качестве сырья берутся отходы производства микросхем и фотоэлементов. Это удешевляет готовое изделие, но ухудшает его качество. Такие устройства имеют меньший КПД – в среднем 18% против 20–22% у монокристаллических батарей. Однако вопрос выбора достаточно сложный. У разных производителей цена одного киловатт мощности монокристаллических и поликристаллических панелей может быть одинаковой или в пользу любого вида устройств.

Фотоэлементы из аморфного кремния

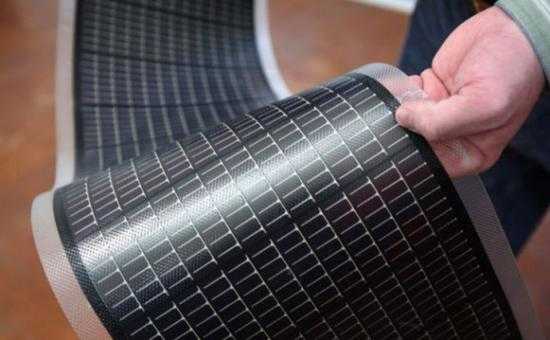

В последние годы распространение получили гибкие батареи, которые легче жестких. Технология их изготовления отличается от технологии изготовления моно- и поликристаллических панелей – на гибкую основу, обычно стальной лист, напыляются тонкие слои кремния с добавками до достижения необходимой толщины. После этого листы разрезаются, к ним приклеиваются токопроводящие полоски и вся конструкция ламинируется.

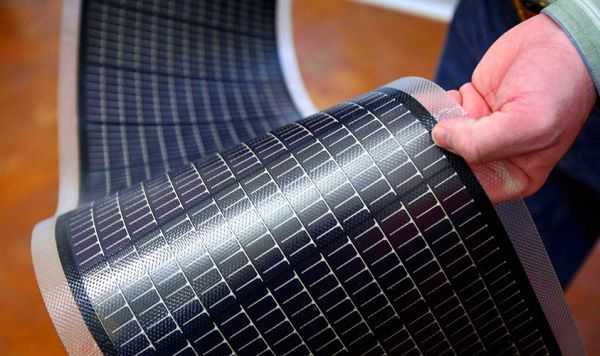

Солнечные батареи из аморфного кремния

КПД таких батарей примерно в 2 раза меньше, чем у жестких конструкций, однако, они легче и более прочные за счет того, что их можно сгибать.

Такие приборы дороже обычных, но им нет альтернативы в походных условиях, когда основное значение имеет легкость и надежность. Панели можно нашить на палатку или рюкзак, и заряжать аккумуляторы во время движения. В сложенном виде такие устройства похожи на книгу или свернутый в рулон чертеж, который можно поместить в футляр, напоминающий тубус.

Кроме зарядки мобильных устройств в походе, гибкие панели устанавливаются в электромобилях и электросамолетах. На крыше такие приборы повторяют изгибы черепицы, а если в качестве основы использовать стекло, то оно приобретает вид тонированного и его можно вставить в окно дома или теплицу.

к содержанию ↑

Контроллер заряда для солнечных батарей

У прямого подключения панели к аккумулятору есть недостатки:

  • Аккумулятор с номинальным напряжением 12 В будет заряжаться только при достижении напряжения на выходе фотоэлементов 14,4 В, что близко к максимальному. Это значит, что часть времени батареи заряжаться не будут.
  • Максимальное напряжение фотоэлементов – 18 В. При таком напряжении ток заряда аккумуляторов будет слишком большим, и они быстро выйдут из строя.

Для того чтобы избежать этих проблем необходима установка контроллера заряда. Самыми распространенными конструкциями являются ШИМ и МРРТ.

ШИМ-контроллер заряда

Работа ШИМ-контроллера (широтно-импульсная модуляция – англ. pulse-width modulation — PWM) поддерживает постоянное напряжение на выходе. Это обеспечивает максимальную степень заряда аккумулятора и его защиту от перегрева при зарядке.

МРРТ-контроллер заряда

МРРТ-контроллер (Maximum power point tracker – слежение за точкой максимальной мощности) обеспечивает такое значение выходного напряжения и тока, которое позволяет максимально использовать потенциал солнечной батареи вне зависимости от яркости солнечного света. При пониженной яркости света он поднимает выходное напряжение до уровня, необходимого для зарядки аккумуляторов.

Такая система есть во всех современных инверторах и контроллерах зарядки

к содержанию ↑

Виды аккумуляторов, используемых в батареях

Различные виды аккумуляторов, которые можно использовать для солнечной батареи

Аккумуляторы – важный элемент системы круглосуточного электроснабжения дома солнечной энергией.

В таких устройствах используются следующие виды аккумуляторов:

  • стартерные;
  • гелевые;
  • AGM батареи;
  • заливные (OPZS) и герметичные (OPZV) аккумуляторы.

Аккумуляторы других типов, например, щелочные или литиевые дорогие и используются очень редко.

Все эти виды устройств должны работать при температуре от +15 до +30 градусов.

Стартерные аккумуляторы

Самый распространенный тип аккумуляторов. Они дешевы, но обладают большим током саморазряда. Поэтому через несколько пасмурных дней батареи разрядятся даже при отсутствии нагрузки.

Недостатком таких устройств является то, что при работе происходит газовыделение. Поэтому их необходимо устанавливать в нежилом, хорошо проветриваемом помещении.

Кроме того, срок службы таких аккумуляторов до 1,5 лет, особенно при многократных циклах заряд-разряд. Поэтому в долгосрочной перспективе эти устройства окажутся самыми дорогими.

Гелевые аккумуляторы

Гелевые аккумуляторы –изделия, не требующие обслуживания. При работе отсутствует газовыделение, поэтому их можно устанавливать в жилой комнате и помещении без вентиляции.

Такие устройства обеспечивают большой выходной ток, имеют высокую емкость и низкий ток саморазряда.

Недостаток таких приборов в высокой цене и небольшом сроке службы.

AGM батареи

Эти батареи имеют небольшой срок службы, однако, у них есть много преимуществ:

  • отсутствие газовыделения при работе;
  • небольшими размерами;
  • большим количеством (около 600) циклов заряда-разряда;
  • быстрым (до 8 часов) зарядом;
  • хорошей работой при неполном заряде.
AGM батарея изнутри

Заливные (OPZS) и герметичные (OPZV) аккумуляторы

Такие устройства являются самыми надежными и имеют наибольший срок службы. Они обладают низким током саморазряда и высокой энергоемкостью.

Эти качества делают такие приборы наиболее популярными для установки в фотоэлементных системах.

к содержанию ↑

Как определить размер и количество фотоэлементов?

Необходимые размер и количество фотоэлементов зависит от напряжения, силы тока и мощности, которые нужно получить от батареи. Напряжение одного элемента в солнечный день равно 0,5 В. При облачности оно намного ниже. Поэтому для зарядки аккумуляторов 12 В, соединяются последовательно 36 фотоэлементов. Соответственно, для аккумуляторов 24 В необходимо 72 элемента и так далее. Общее их количество зависит от площади одного элемента и необходимой мощности.

Один квадратный метр площади батареи, с учетом КПД, может выдать приблизительно 150 Вт. Точнее можно определить по метеорологическим справочникам, показывающим количество солнечной радиации в месте установки гелиооэлектростанции или в интернете. КПД устройства указан в паспорте.

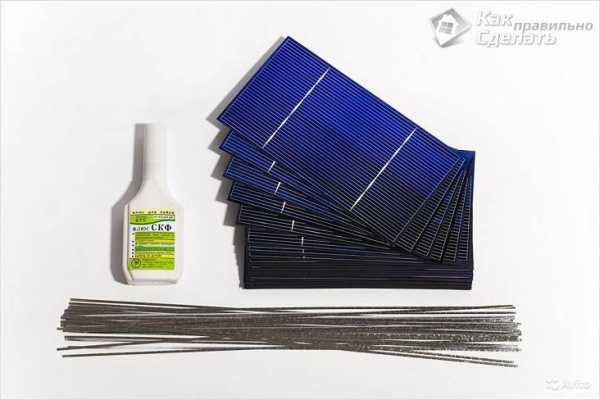

При изготовлении фотоэлектростации своими руками необходимое количество элементов определяется по мощности одного элемента в данном климате с учетом КПД.

Расчет количества солнечных батарей исходит из необходимого электричествак содержанию ↑

Эффективность солнечных батарей зимой

Несмотря на то что зимой солнце поднимается ниже, поток света уменьшается незначительно, особенно после выпадения снега.

Основных причин, по которым солнечные элементы зимой менее эффективны три:

  • Меняется угол падения лучей. Для того чтобы сохранять мощность, угол наклона батареи необходимо менять хотя бы раз в сезон, а лучше каждый месяц.
  • Снег, особенно влажный, налипает на поверхность устройства. Его необходимо убирать сразу после выпадения.
  • Зимой меньше продолжительность светлого времени суток, а также больше пасмурных дней. Изменить это невозможно, поэтому приходится рассчитывать мощность батареи по зимнему минимуму.
к содержанию ↑

Правила установки

Максимальная мощность панели достигается в положении, при котором солнечные лучи падают перпендикулярно. Это необходимо учитывать при установке. Важно также учесть, в какое время суток минимальная облачность. Если угол наклона крыши и ее положение не соответствуют требованиям, то оно исправляется регулировкой основания.

Между батареей и крышей должен быть воздушный зазор 15–20 сантиметров. Это необходимо для протекания дождя и предохранения от перегрева.

Фотоэлементы плохо работают в тени, поэтому следует избегать располагать их в тени от зданий и деревьев.

Электростанции из солнечных фотоэлементов – это перспективный экологически чистый источник энергии. Их широкое применение позволит решить проблемы с нехваткой энергии, загрязнением окружающей среды и парниковым эффектом.

lampaexpert.ru

Принцип работы солнечной батареи: как устроена панель

Эффективное преобразование бесплатных лучей солнца в энергию, которую можно использовать для электроснабжения жилья и иных объектов, – заветная мечта многих апологетов зеленой энергетики.

Но принцип работы солнечной батареи, и ее КПД таковы, что о высокой эффективности таких систем пока говорить не приходится. Было бы неплохо обзавестись собственным дополнительным источником электроэнергии. Не так ли? Тем более что уже сегодня и в России с помощью гелиопанелей “дармовой” электроэнергией успешно снабжается немалое количество частных домохозяйств. Вы все еще не знаете с чего начать?

Ниже мы расскажем вам об устройстве и принципах работы солнечной панели, вы узнаете, от чего зависит эффективность гелиосистемы. А размещенные в статье видеоролики помогут собственноручно собрать солнечную панель из фотоэлементов.

Содержание статьи:

Солнечные батареи: терминология

В тематике «солнечной энергетики» достаточно много нюансов и путаницы. Часто новичкам разобраться во всех незнакомых терминах поначалу бывает трудно. Но без этого заниматься гелиоэнергетикой, приобретая себе оборудование для генерации “солнечного” тока, неразумно.

По незнанию можно не только выбрать неподходящую панель, но и попросту сжечь ее при подключении либо извлечь из нее слишком незначительный объем энергии.

Солнечная батарея

Максимум отдачи от солнечной панели можно будет получить, только зная, как она работает, из каких компонентов и узлов состоит и как все это правильно подключается

Вначале следует разобраться в существующих разновидностях оборудования для гелиоэнергетики. Солнечные батареи и солнечные коллекторы – это два принципиально разных устройства. Оба они преобразуют энергию лучей солнца.

Однако в первом случае на выходе потребитель получает энергию электрическую, а во втором тепловую в виде нагретого теплоносителя, т.е. солнечные панели используют для .

Второй нюанс – это понятие самого термина «солнечная батарея». Обычно под словом «батарея» понимается некое аккумулирующее электроэнергию устройство. Либо на ум приходит банальный отопительный радиатор. Однако в случае с гелиобатареями ситуация кардинально иная. Они ничего в себе не накапливают.

Принцип работы солнечной батареи

Солнечной панелью генерируется постоянный электроток. Чтобы преобразовать его в переменный (используемый в быту), в схеме должен присутствовать инвертор

Солнечные батареи предназначены исключительно для генерации электрического тока. Он, в свою очередь, накапливается для снабжения дома электричеством ночью, когда солнце опускается за горизонт, уже в присутствующих дополнительно в схеме энергообеспечения объекта аккумуляторах.

Батарея здесь подразумевается в контексте некой совокупности однотипных компонентов, собранных в нечто единое целое. Фактически это просто панель из нескольких одинаковых фотоэлементов.

Внутреннее устройство гелиобатареи

Постепенно солнечные батареи становятся все дешевле и эффективней. Сейчас они применяются для подзарядки аккумуляторов в уличных фонарях, смартфонах, электроавтомобилях, частных домах и на спутниках в космосе. Из них стали даже строить полноценные солнечные электростанции (СЭС) с большими объемами генерации.

Солнечная батарея

Гелиобатарея состоит из множества фотоэлементов (фотоэлектрических преобразователей ФЭП), преобразующих энергию фотонов с солнца в электроэнергию

Каждая солнечная батарея устроена как блок из энного количества модулей, которые объединяют в себе последовательно соединенные полупроводниковые фотоэлементы. Чтобы понять принципы функционирования такой батареи, необходимо разобраться в работе этого конечного звена в устройстве гелиопанели, созданного на базе полупроводников.

Виды кристаллов фотоэлементов

Вариантов ФЭП из разных химических элементов существует огромное количество. Однако большая их часть – это разработки на начальных стадиях. В промышленных масштабах сейчас выпускаются пока что только панели из фотоэлементов на основе кремния.

Виды солнечных батарей

Кремниевые полупроводники используются при изготовлении солнечных батарей из-за своей дешевизны, особо высоким КПД они похвастаться не могут

Обычный фотоэлемент в гелиопанели – это тонкая пластина из двух слоев кремния, каждый из которых имеет свои физические свойства. Это классический полупроводниковый p-n-переход с электронно-дырочными парами.

При попадании на ФЭП фотонов между этими слоями полупроводника из-за неоднородности кристалла образуется вентильная фото-ЭДС, в результате чего возникает разность потенциалов и ток электронов.

Кремниевые пластины фотоэлементов различаются по технологии изготовления на:

  1. Монокристаллические.
  2. Поликристаллические.

Первые имеют более высокий КПД, но и себестоимость их производства выше, нежели у вторых. Внешне один вариант от другого на солнечной панели можно различить по форме.

У монокристаллических ФЭП однородная структура, они выполняются в виде квадратов со срезанными углами. В отличие от них поликристаллические элементы имеют строго квадратную форму.

Поликристаллы получаются в результате постепенного охлаждения расплавленного кремния. Метод этот предельно прост, поэтому такие фотоэлементы и стоит недорого.

Но производительность в плане выработки электроэнергии из солнечных лучей у них редко превышает 15%. Связано это с “нечистотой” получаемых кремниевых пластин и внутренней их структурой. Здесь чем чище p-слой кремния, тем более высокий выходит КПД у ФЭП из него.

Чистота монокристаллов в этом отношении гораздо выше, нежели у поликристаллических аналогов. Их делают не из расплавленного, а из искусственно выращенного цельного кристалла кремния. Коэффициент фотоэлектрического преобразования у таких ФЭП уже достигает 20-22%.

Устройство солнечной батареи

В общий модуль отдельные фотоэлементы собираются на алюминиевой раме, а для защиты их сверху закрывают прочным стеклом, которое нисколько не препятствует солнечным лучам

Обращенный к солнцу верхний слой пластинки-фотоэлемента делается из того же кремния, но уже с добавлением фосфора. Именно последний будет источником избыточных электронов в системе p-n-перехода.

Принцип работы солнечной панели

При падении солнечных лучей на фотоэлемент в нем генерируются неравновесные электронно-дырочные пары. Избыточные электроны и «дырки» частично переносятся через p-n-переход из одного слоя полупроводника в другой.

В итоге во внешней цепи появляется напряжение. При этом на контакте p-слоя формируется положительный полюс источника тока, а на n-слоя – отрицательный.

Работа фотоэлектрического преобразователя

Разность потенциалов (напряжение) между контактами фотоэлемента появляется из-за изменения числа «дырок» и электронов с разных сторон p-n-перехода в результате облучения n-слоя солнечными лучами

Подключенные к внешней нагрузке в виде аккумулятора фотоэлементы образуют с ним замкнутый круг. В результате солнечная панель работает, как своеобразное колесо, по которому вместе белки “бегают” электроны. А аккумуляторная батарея при этом постепенно набирает заряд.

Стандартные кремниевые фотоэлектрические преобразователи являются однопереходными элементами. Переток в них электронов происходит только через один p-n-переход с ограниченной по энергетике фотонов зоной этого перехода.

То есть каждый такой фотоэлемент способен генерировать электроэнергию только от узкого спектра солнечного излучения. Вся остальная энергия пропадает впустую. Поэтому-то и эффективность у ФЭП так низка.

Чтобы повысить КПД солнечных батарей, кремниевые полупроводниковые элементы для них в последнее время стали делать многопереходными (каскадными). В новых ФЭП переходов уже несколько. Причем каждый из них в этом каскаде рассчитан на свой спектр солнечных лучей.

Суммарная эффективность преобразования фотонов в электроток у таких фотоэлементов в итоге возрастает. Но и цена их значительно выше. Здесь либо простота изготовления с невысокой себестоимостью и низким КПД, либо более высокая отдача вкупе с высокой стоимостью.

Работа солнечной батареи

Солнечная батарея может работать как летом, так и зимой (ей нужен свет, а не тепло) – чем меньше облачность и ярче светит солнце, тем больше гелиопанель сгенерирует электрического тока

При работе фотоэлемент и вся батарея постепенно греется. Вся та энергия, что не пошла на генерацию электротока, трансформируется в тепло. Часто температура на поверхности гелиопанели поднимается до 50–55 °С. Но чем она выше, тем менее эффективно работает фотогальванический элемент.

В итоге одна и та же модель солнечной батареи в жару генерирует тока меньше, нежели в мороз. Максимум КПД фотоэлементы показывают в ясный зимний день. Тут сказываются два фактора – много солнца и естественное охлаждение.

При этом если на панель будет падать снег, то электроэнергию она генерировать все равно продолжит. Более того, снежинки даже не успеют на ней особо полежать, растаяв от тепла нагретых фотоэлементов.

Эффективность батарей гелиосистемы

Один фотоэлемент даже в полдень при ясной погоде выдает совсем немного электроэнергии, достаточной разве что для работы светодиодного фонарика.

Чтобы повысить выходную мощность, несколько ФЭП объединяют по параллельной схеме для увеличения постоянного напряжения и по последовательной для повышения силы тока.

Эффективность солнечных панелей зависит от:

  • температуры воздуха и самой батареи;
  • правильности подбора сопротивления нагрузки;
  • угла падения солнечных лучей;
  • наличия/отсутствия антибликового покрытия;
  • мощности светового потока.

Чем ниже температура на улице, тем эффективней работают фотоэлементы и гелиобатарея в целом. Здесь все просто. А вот с расчетом нагрузки ситуация сложнее. Ее следует подбирать исходя из выдаваемого панелью тока. Но его величина меняется в зависимости от погодных факторов.

Параллельное и последовательное подсоединение

Гелиопанели выпускаются с расчетом на выходное напряжение, кратное 12 В – если на аккумулятор надо подать 24 В, то две панели к нему придется подсоединить параллельно

Постоянно отслеживать параметры солнечной батареи и вручную корректировать ее работу проблематично. Для этого лучше воспользоваться , который в автоматическом режиме сам подстраивает настройки гелиопанели, чтобы добиться от нее максимальной производительности и оптимальных режимов работы.

Идеальный угол падения лучей солнца на гелиобатарею – прямой. Однако при отклонении в пределах 30-ти градусов от перпендикуляра эффективность панели падает всего в районе 5%. Но при дальнейшем увеличении этого угла все большая доля солнечного излучения будет отражаться, уменьшая тем самым КПД ФЭП.

Если от батареи требуется, чтобы она максимум энергии выдавала летом, то ее следует сориентировать перпендикулярно к среднему положению Солнца, которое оно занимает в дни равноденствия по весне и осени.

Для московского региона – это приблизительно 40–45 градусов к горизонту. Если максимум нужен зимой, то панель надо ставить в более вертикальном положении.

И еще один момент – пыль и грязь сильно снижают производительность фотоэлементов. Фотоны сквозь такую “грязную” преграду просто не доходят до них, а значит и преобразовывать в электроэнергию нечего. Панели необходимо регулярно мыть либо ставить так, чтобы пыль смывалась дождем самостоятельно.

Некоторые солнечные батареи имеют встроенные линзы для концентрирования излучения на ФЭП. При ясной погоде это приводит к повышению КПД. Однако при сильной облачности эти линзы приносят только вред.

Если обычная панель в такой ситуации будет продолжать генерировать ток пусть и в меньших объемах, то линзовая модель работать прекратит практически полностью.

Солнце батарею из фотоэлементов в идеале должно освещать равномерно. Если один из ее участков оказывается затемненным, то неосвещенные ФЭП превращаются в паразитную нагрузку. Они не только в подобной ситуации не генерируют энергию, но еще и забирают ее у работающих элементов.

Панели устанавливать надо так, чтобы на пути солнечных лучей не оказалось деревьев, зданий и иных преград.

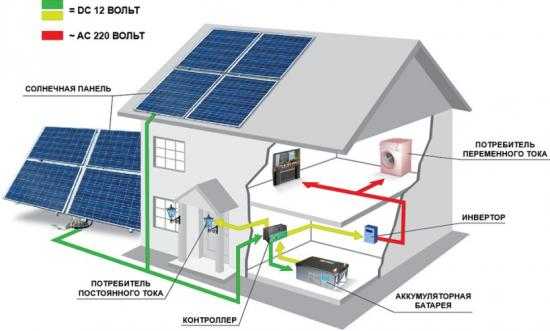

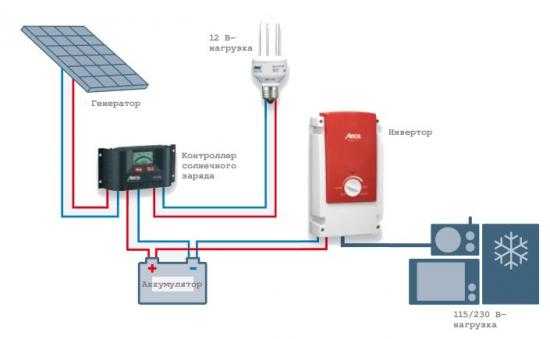

Схема электропитания дома от солнца

Система солнечного электроснабжения включает:

  1. Гелиопанели.
  2. Контроллер.
  3. .
  4. Инвертор (трансформатор).

Контроллер в этой схеме защищает как солнечные батареи, так и АКБ. С одной стороны он препятствует протеканию обратных токов по ночам и в пасмурную погоду, а с другой – защищает аккумуляторы от чрезмерного заряда/разряда.

Аккумуляторы для гелиопанелей

Аккумуляторные батареи для гелиопанелей следует подбирать одинаковые по возрасту и емкости, иначе зарядка/разрядка будут происходить неравномерно, что приведет к резкому снижению срока их службы

Для трансформации постоянного тока на 12, 24 либо 48 Вольта в переменный 220-вольтовый нужен . Автомобильные аккумуляторы применять в такой схеме не рекомендуется из-за их неспособности выдерживать частые перезарядки. Лучше всего потратиться и приобрести специальные гелиевые AGM либо заливные OPzS АКБ.

Выводы и полезное видео по теме

Принципы работы и не слишком сложны для понимания. А с собранными нами ниже видеоматериалами разобраться во всех тонкостях функционирования и установки гелиопанелей будет еще проще.

Доступно и понятно, как работает фотоэлектрическая солнечная батарея, во всех подробностях:

Как устроены солнечные батареи смотрите в следующем видеоролике:

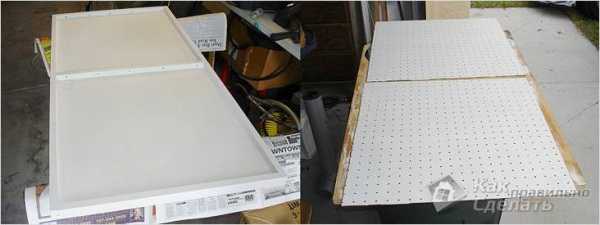

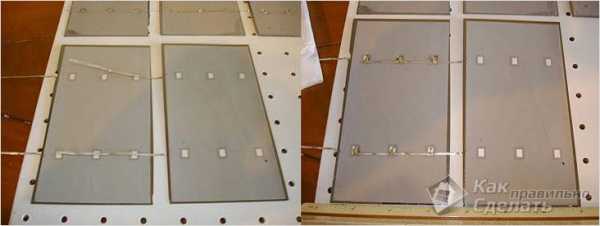

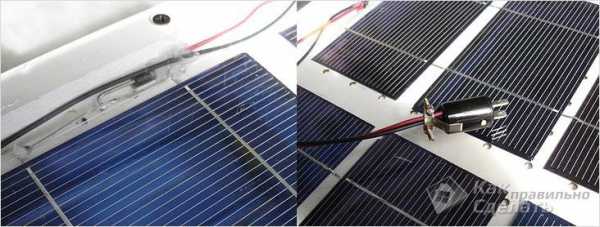

Сборка солнечной панели из фотоэлементов своими руками:

Каждый элемент в коттеджа должен быть подобран грамотно. Неизбежные потери мощности происходят на аккумуляторах, трансформаторах и контроллере. И их обязательно надо сократить до минимума, иначе и так достаточно низкая эффективность гелиопанелей окажется сведена вообще к нулю.

В ходе изучения материала появились вопросы? Или вы знаете ценную информацию по теме статьи и можете сообщить ее нашим читателям? Пожалуйста, оставляйте свои комментарии в расположенном ниже блоке.

sovet-ingenera.com

Аккумуляторы для солнечных батарей: гелевые, свинцово-кислотные и др

Системы альтернативной энергетики все чаще используют при обеспечении жилых домов электричеством. Так как режимы генерации и потребления электроэнергии различаются, то необходимо обеспечит ее накопление для последующей отдачи. Согласны?

Для того чтобы использовать энергию в требующийся хозяину отрезок времени, в схему включают аккумуляторы для солнечных батарей. Мы расскажем, как грамотно подобрать устройства, предназначенные для работы в циклах зарядки и разрядки. Наши рекомендации помогут выбрать оптимальную модель.

Содержание статьи:

Аккумуляторы в системе бытовой гелеоэнергетики

Понимание способов и нюансов использования аккумуляторов при обеспечении объекта электроэнергией от солнечных батарей позволит осуществить правильный выбор устройств и обеспечит максимальный КПД системы. Поэтому необходимо знать о способах создания аккумуляторного массива (блока) и правила расчета основных характеристик.

Способ объединения устройств в единый массив

Жилые и промышленные объекты потребляют электрическую нагрузку, превышающую возможности одного аккумулятора. В том случае, если система солнечной энергетики рассчитана на большое количество электроприборов, необходимо создание массива аккумуляторных батарей по примеру подобного объединения .

Подключение аккумуляторов в единый массив хранения электроэнергии можно выполнить параллельным, последовательным или смешанным способом. Выбор зависит от необходимых выходных показателей мощности и напряжения.

Напряжение и мощность блока аккумуляторов

В зависимости от способа подключения аккумуляторов между собой можно добиться различных значений выходного напряжения, однако не следует создавать очень сложных схем во избежание образования уравнивающих током между устройствами в массиве

Аккумуляторные батареи размещают в доме или ином строении для обеспечения значения температуры окружающего воздуха в диапазоне от 10 до 25 градусов Цельсия выше нуля и предотвращения попадания на них воды. Это значительно продлевает срок службы устройств и уменьшает потери электроэнергии.

Современные технологии производства аккумуляторных батарей, предназначенных для размещения в жилых строениях, предусматривают повышенные меры экологической безопасности. Поэтому предпринимать каких либо специальных мер по интенсивной вентиляции помещения нет необходимости. Однако располагать их в жилых комнатах все же не следует.

Так как аккумуляторы имеют значительный вес (прибор на 12 Вольт и 200 Ач весит около 70 кг), то их надо размещать на полу или прочных и надежно закрепленных стеллажах.

Необходимо предотвратить вероятность падения аккумуляторов с высоты, так как в этом случае они выйдут из строя, а системы с жидким электролитом к тому же опасны для здоровья человека при их разгерметизации.

С увеличением длины силового кабеля возрастает электрическое сопротивление, что приводит к уменьшению КПД системы. Поэтому практикуют размещение аккумуляторов вплотную друг к другу, чтобы минимизировать общую протяженность проводов.

Стеллаж для аккумуляторов

Стеллаж для аккумуляторных батарей должен выдерживать большой вес. Так, блок из восьми двухсотамперных аккумуляторов весит больше чем пол тонны

Особенности функционирования системы

При параллельном и комбинированном последовательно-параллельном соединении аккумуляторов в единый массив возможна разбалансировка устройств по уровню заряда. Это приводит к тому, что устройство будет функционировать не в полном цикле, а значит, его ресурс будет выработан быстрее.

Система получения электроэнергии от солнца всегда снабжена , который управляет зарядом аккумулятора. В случае создания массива батарей дополнительно необходима установка выравнивающих заряд перемычек.

Во избежание проблем неравномерной зарядки и разрядки объединенных в единый массив аккумуляторов необходимо использовать устройства одной модели, а еще лучше – одной партии. Это правило актуально не только для систем солнечной энергетики.

Сейчас практически все жилье можно обеспечить приборами, работающими от сети в 12 или 24 Вольта, в том числе холодильниками, телевизорами и т.д. Однако разводка с таким напряжением по всему дому не имеет смысла, так как мощность тока будет очень велика.

Значит, при реализации такой задумки необходим дорогой кабель с большим сечением жил и будут велики потери от электрического сопротивления.

Работающий от 12 Вольт холодильник

Практически для всей бытовой техники существуют модели, работающие от 12-вольтовой сети постоянного тока. Если разводка электрического кабеля не слишком длинная, то можно использовать систему с низким напряжением

Поэтому в непосредственной близости от аккумуляторных батарей устанавливают – устройство для преобразования электрического напряжения.

Кроме того, реальное выходящее напряжение от аккумуляторного блока может несколько отличаться от заявленного. Так, полностью заряженные популярные для использования в гелевые аккумуляторы выдают напряжение 13-13,5 Вольта, поэтому инвертор выполняет функции стабилизатора.

Расчет необходимой емкости батарей

Емкость аккумуляторных батарей рассчитывают, исходя из предполагаемого периода автономной работы без подзарядки и суммарной мощности потребления электроприборов.

Среднюю по временному интервалу мощность электроприбора можно рассчитать следующим образом:

P = P1 * (T1 / T2),

Где:

  • P1 – паспортная мощность прибора;
  • T1 – время работы прибора;
  • T2 – общее расчетное время.

Практически на всей территории России существуют длительные периоды, когда не будут работать по причине плохой погоды.

Устанавливать большие массивы аккумуляторов для их полной загруженности всего несколько раз в год нерентабельно. Поэтому к выбору интервала времени в течение которого устройства будут работать только на разряд необходимо подойти исходя из среднестатистического значения.

Солнечная батарея в пасмурную погоду

Количество генерируемой солнечными панелями энергии зависит от плотности облаков. Если пасмурная погода в регионе не редкость, то недостаток входящей мощности необходимо учитывать при расчете объема аккумуляторного блока

Если планируют использовать накопленную энергию в течение суток, например, в , то лучше принять за расчет чуть больший интервал, такой как 30 часов.

В случае длительного периода, когда нет возможности использовать солнечные батареи, необходимо применить другую систему получения электроэнергии, основанную, например, на дизель- или газогенераторе.

Заряженный на 100% аккумулятор может до своей полной разрядки выдать мощность, которую можно рассчитать по формуле:

P = U x I

Где:

  • U – напряжение;
  • I – сила тока.

Так, один аккумулятор с параметрами напряжения 12 вольт и силы тока 200 ампер, может сгенерировать 2400 ватт (2,4 кВт). Для расчета суммарной мощности нескольких аккумуляторов, необходимо сложить значения, полученные для каждого из них.

Работающий аккумуляторный блок

В продаже есть аккумуляторы с большим показателем мощности, но они стоят дорого. Иногда намного дешевле приобрести несколько обыкновенных устройств в комплекте с соединительными кабелями

Полученный результат необходимо умножить на несколько понижающих коэффициентов:

  • КПД инвертора. При правильном согласовании напряжения и мощности на входе в инвертор будет достигнуто максимальное значение от 0,92 до 0,96.
  • КПД силовых кабелей. Минимизация длины проводов, соединяющих аккумуляторы и расстояния до инвертора необходима для снижения электрического сопротивления. На практике значение показателя составляет от 0,98 до 0,99.
  • Минимально допустимое разряжение батарей. Для любого аккумулятора существует нижний предел зарядки, при преодолении которого срок службы устройства значительно снижается. Обычно, контроллеры выставляют на минимальное значение зарядки 15%, поэтому коэффициент равен около 0,85.
  • Максимально допустимая потеря емкости до смены аккумуляторов. Со временем происходит старение устройств, повышение их внутреннего сопротивления, что приводит к безвозвратному уменьшению их емкости. Использовать устройства, остаточная емкость которых менее 70% нерентабельно, поэтому значение показателя нужно взять за 0,7.

Вопреки распространенному мнению, КПД аккумулятора – отношение полученной и отданной электроэнергии включать в расчет не следует. Указанный в технической документации показатель емкости аккумулятора учитывает возможный объем на отдачу.

В итоге значение интегрального коэффициента при расчете необходимой емкости для новых аккумуляторов будет приблизительно равно 0,8, а для старых, перед их списанием – 0,55.

Расчет количества и емкости аккумуляторов

Для обеспечения дома электроэнергией при протяженности цикла заряда – разряда равной 1 суткам потребуется 12 аккумуляторов. Когда один блок из 6 устройств будет работать на разряд, второй блок будет заряжаться

Максимально допустимые токи

Для каждого аккумулятора в технической документации прописан максимально допустимый ток заряда. Превышение этого значение ведет к перегреву устройства, резкому и безвозвратному снижению его показателей.

Поэтому при выборе батарей для необходимо убедиться в том, что они могут обеспечить потребление вырабатываемого солнечными панелями электричества.

Еще один важный показатель – допустимый разрядный ток:

  • Штатный разрядный ток, для работы на величине которого (или меньшем значении) предназначен аккумулятор. Работа всего подключенного в систему электрооборудования должна быть обеспечена этим показателем.
  • Максимальный разрядный ток, который кратковременно может дать устройство при пиковых нагрузках. Такие нагрузки могут возникнуть при включении некоторого оборудования, например содержащего компрессоры холодильника или кондиционера.

Превышение длительное время первого показателя или кратковременного – второго ведет к преждевременному износу аккумулятора. При старении устройств эти показатели снижаются на 20-30%, что также необходимо учитывать.

Особенности устройства и основные параметры

Автомобильные аккумуляторы не предназначены для работ с большим количеством циклов зарядки и разрядки. Для альтернативной и резервной энергетики используют устройства другого типа. Так как их стоимость велика, то необходимо тщательно изучить все параметры перед приобретением.

Аккумуляторы для альтернативной энергетики

Режимы работы аккумулятора в автомобиле и в системе альтернативной энергетики настолько отличаются, что его предназначение указывают даже на самом устройстве

Используемые типы для альтернативной энергетики

Практически все аккумуляторы, применяемые в альтернативной энергетике и устанавливаемые в строениях, относятся к типу необслуживаемых. Пользователю нет возможности проводить с ними физические операции, затрагивающие их структуру.

Это сделано для того, чтобы минимизировать риск физического или химического воздействия батарей на людей, воздух и окружающие их предметы. Поэтому нет необходимости подробного изучения структуры и физико-химических нюансов работы аккумуляторных батарей разных типов. Большее внимание надо уделить различиям в основных технических характеристиках устройств.

OPzS аккумуляторы выполнены подобно простейшим свинцово-кислотным устройствам. Изменение в форме положительной пластины позволяет обеспечить значительно большее число циклов зарядки и разрядки, чем у автомобильных аналогов.

Недостатком является наличие жидкого электролита, что может быть опасно при их разгерметизации. Средняя ценовая ниша.

Щелочные (никелевые) аккумуляторы применяют редко по причине их невосприимчивости к малым токам при зарядке и необходимости прохождения полного цикла от заряженного до разряженного состояния. В ином случае произойдет уменьшение емкости батареи.

Также эти устройства имеют больший вес и габариты по сравнению с конкурентами той же емкости. Опасны при разгерметизации. Низкая ценовая ниша.

Разгерметизация аккумуляторной батареи

Разгерметизация аккумулятора возможна при внутреннем дефекте, чрезмерной мощности зарядного тока, падении с высоты или работы в неподходящих условиях. Наибольшие проблемы при этом создадут устройства, содержащие опасные при испарении жидкости

В AGM аккумуляторах электролит находится в связанном состоянии в структуре из стекловолокна. Их можно заряжать малыми токами. Практически безопасны и занимают среднюю ценовую нишу среди конкурентов.

В GE (гелевых) аккумуляторах в электролит добавлен оксид кремния, в результате чего он находится в гелеобразном состоянии. Устройства обладают высокой степенью безопасности и хорошими характеристиками. Высокая ценовая ниша.

Аккумуляторные батареи на основе лития (например, литий-железо-фосфатные модели) обладают очень хорошими характеристиками, компактны, имеют значительно меньший вес, практически безопасны. Однако их стоимость значительно выше, чем у конкурирующих типов устройств, даже гелевых.

С позиции соотношения цены и технических характеристик гелевый и литиевый тип аккумуляторов наиболее привлекателен. Но единовременные стартовые вложения в них весьма велики, поэтому устройства других типов тоже широко распространены на рынке батарей для альтернативной энергетики.

Магазин по продаже аккумуляторов

Аккумуляторы для альтернативной энергетики не продают в автомобильных магазинах. Приобрести их можно в фирмах по продаже солнечных батарей, ветроэлектрических установок или через интернет

Выбор модели аккумулятора

Основные параметры аккумуляторных батарей для гелиоэнергетики, на которые необходимо обратить внимание при покупке следующие:

  • напряжение и емкость, определяющие мощность аккумулятора;
  • глубина безопасного максимального разряда, при соблюдении которой возможно функционирование аккумулятора заявленные производителем сроки;
  • гарантированное количество циклов зарядки и разрядки при соблюдении всех технических условий;
  • величина саморазряда, характеризующая интенсивность потери электроэнергии в заряженном аккумуляторе при простое;
  • максимальный ток заряда, определяющий количество электроэнергии за единицу времени, которое аккумулятор способен принять без ущерба для дальнейшего функционирования;
  • штатный ток разряда, определяющий количество электроэнергии за единицу времени, которое аккумулятор длительно способен отдать без ущерба для дальнейшего функционирования;
  • максимальный ток разряда, определяющий количество электроэнергии за единицу времени, которое аккумулятор кратковременно способен отдать без ущерба для дальнейшего функционирования;
  • оптимальная температура для работы устройства;
  • размер и масса аккумулятора, знание которых необходимо для выбора места их размещения и способа установки.

Все эти параметры описаны в технической документации, которую в электронном виде размещают на сайте всех крупных производителей.

Выводы и полезное видео по теме

Обзор нюансов функционирования аккумуляторов разных типов для гелиосистем:

Сравнения разных типов стартерных аккумуляторов. Плюсы и минусы для альтернативной энергетики:

Опыт использования литиевых (LiFePo4) аккумуляторов. Реальный блок из автомобильных устройств, нюансы его работы:

Правильный выбор аккумуляторов по их параметрам позволит обеспечить надежную работу альтернативной энергосистемы. Не надо чрезмерно экономить на блоке хранения электроэнергии – первоначальные стартовые вложения окупятся бесперебойной работой системы на несколько лет вперед.

Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, публикуйте фото по теме статьи. Расскажите нам о том, как выбирали аккумуляторы для дачной мини-электростанции из солнечных батарей. Делитесь информацией, которая будет полезна посетителям сайта.

sovet-ingenera.com

Солнечная батарея - это... Что такое Солнечная батарея?

Солнечная батарея — бытовой термин, используемый в разговорной речи или ненаучной прессе. Обычно под термином «солнечная батарея» или «солнечная панель» подразумевается несколько объединённых фотоэлектрических преобразователей (фотоэлементов) — полупроводниковых устройств, прямо преобразующих солнечную энергию в постоянный электрический ток.

В отличие от солнечных коллекторов, производящих нагрев материала-теплоносителя, солнечная батарея производит непосредственно электричество. Однако для производства электричества из солнечной энергии используются и солнечные коллекторы: собранную тепловую энергию можно использовать и для вырабатывания электричества. Крупные солнечные установки, использующие высококонцентрированное солнечное излучение в качестве энергии для приведения в действие тепловых и др. машин (паровой, газотурбинной, термоэлектрической и др.), называются Гелиоэлектростанции (ГЕЭС).

Различные устройства, позволяющие преобразовывать солнечное излучение в тепловую и электрическую энергию, являются объектом исследования гелиоэнергетики (от гелиос греч. Ήλιος, Helios — солнце). Производство фотоэлектрических элементов и солнечных коллекторов развивается быстрыми темпами в самых разных направлениях. Солнечные батареи бывают различного размера: от встраиваемых в микрокалькуляторы до занимающих крыши автомобилей и зданий.

Использование

Микроэлектроника

Зарядное устройство

Для обеспечения электричеством и/или подзарядки аккумуляторов различной бытовой электроники — калькуляторов, плееров, фонариков и т. п.

Электромобили

На крыше автомобиля Prius, 2008

Для подзарядки электромобилей.

Энергообеспечение зданий

Солнечная батарея на крыше дома

Солнечные батареи крупного размера, как и солнечные коллекторы, очень широко используются в тропических и субтропических регионах с большим количеством солнечных дней. Особенно популярны в странах Средиземноморья, где их помещают на крышах домов.

Новые дома Испании с марта 2007 года должны быть оборудованы солнечными водонагревателями, чтобы самостоятельно обеспечивать от 30 % до 70 % потребностей в горячей воде, в зависимости от места расположения дома и ожидаемого потребления воды. Нежилые здания (торговые центры, госпитали и т. д.) должны иметь фотоэлектрическое оборудование [1].

В Нидерландах запущен проект по созданию оконного стекла «Smart Energy Glass» с функциональностью фотоэлемента (см. сайт проекта  (англ.) ).

Энергообеспечение населённых пунктов

Солнечно-ветровая энергоустановка

Использование в космосе

Солнечная батарея на МКС

Солнечные батареи — один из основных способов получения электрической энергии на космических аппаратах: они работают долгое время без расхода каких-либо материалов, и в то же время являются экологически безопасными, в отличие от ядерных и радиоизотопных источников энергии.

Однако при полётах на большом удалении от Солнца (за орбитой Марса) их использование становится проблематичным, так как поток солнечной энергии обратно пропорционален квадрату расстояния от Солнца. При полётах же к Венере и Меркурию, напротив, мощность солнечных батарей значительно возрастает (в районе Венеры в 2 раза, в районе Меркурия в 6 раз).

Эффективность фотоэлементов и модулей

Мощность потока солнечного излучения на входе в атмосферу Земли (AM0), составляет около 1366 ватт[2] на квадратный метр (см. также AM1, AM1.5, AM1.5G, AM1.5D [3], [4]). В то же время, удельная мощность солнечного излучения в Европе в очень облачную погоду даже днём может[5] быть менее 100 Вт/м². С помощью наиболее распространённых промышленно производимых солнечных батарей можно преобразовать эту энергию в электричество с эффективностью 9—24 %. При этом цена батареи составит около 1—3 долларов США за Ватт номинальной мощности. При промышленной генерации электричества с помощью фотоэлементов цена за кВт·ч составит 0,25 долл. По мнению Европейской Ассоциации Фотовольтаики (EPIA), к 2020 году стоимость электроэнергии, вырабатываемой «солнечными» системами, снизится до уровня менее 0,10 € за кВт·ч для промышленных установок и менее 0,15 € за кВт·ч для установок в жилых зданиях.[6]

Сообщается, что в отдельных лабораториях получены солнечные элементы с эффективностью 43 %[7]. В январе 2011 года ожидается поступление на рынок солнечных элементов с эффективностью 39%[8].

Максимальные значения эффективности фотоэлементов и модулей,
достигнутые в лабораторных условиях[9]
Тип Коэффициент фотоэлектрического преобразования, %
Кремниевые
Si (кристаллический) 24,7
Si (поликристаллический) 20,3
Si (тонкопленочная передача) 16,6
Si (тонкопленочный субмодуль) 10,4
III-V
GaAs (кристаллический) 25,1
GaAs (тонкопленочный) 24,5
GaAs (поликристаллический) 18,2
InP (кристаллический) 21,9
Тонкие пленки халькогенидов
CIGS (фотоэлемент) 19,9
CIGS (субмодуль) 16,6
CdTe (фотоэлемент) 16,5
Аморфный/Нанокристаллический кремний
Si (аморфный) 9,5
Si (нанокристаллический) 10,1
Фотохимические
На базе органических красителей 10,4
На базе органических красителей (субмодуль) 7,9
Органические
Органический полимер 5,15
Многослойные
GaInP/GaAs/Ge 32,0
GaInP/GaAs 30,3
GaAs/CIS (тонкопленочный) 25,8
a-Si/mc-Si (тонкий субмодуль) 11,7

Факторы, влияющие на эффективность фотоэлементов

Особенности строения фотоэлементов вызывают снижение производительности панелей с ростом температуры.

Частичное затемнение панели вызывает падение выходного напряжения за счёт потерь в неосвещённом элементе, который начинает выступать в роли паразитной нагрузки. От данного недостатка можно избавиться путём установки байпаса на каждый фотоэлемент панели.

Из рабочей характеристики фотоэлектрической панели видно, что для достижения наибольшей эффективности требуется правильный подбор сопротивления нагрузки. Для этого фотоэлектрические панели не подключают напрямую к нагрузке, а используют контроллер управления фотоэлектрическими системами, обеспечивающий оптимальный режим работы панелей.

Производство

Очень часто одиночные фотоэлементы не вырабатывают достаточной мощности. Поэтому определенное количество PV элементов соединяется в так называемые фотоэлектрические солнечные модули и между стеклянными пластинами монтируется укрепление. Эта сборка может быть полностью автоматизирована.[10]

Топ десять

Крупнейшие производители фотоэлектрических элементов (по суммарной мощности) в 2010 году.[11]

  1. Suntech Power (англ.)русск.
  2. First Solar (англ.)русск.
  3. Sharp Solar (англ.)русск.
  4. Yingli (англ.)русск.
  5. Trina Solar (англ.)русск.
  6. Canadian Solar (англ.)русск.
  7. Hanwha Solarone (англ.)русск.
  8. SunPower (англ.)русск.
  9. Renewable Energy Corporation (англ.)русск.
  10. SolarWorld

Производство в России

Заводы производящие солнечные батареи[источник не указан 646 дней]:

  1. ООО «Хевел» (Новочебоксарск)[12]
  2. «Телеком-СТВ» (Зеленоград)
  3. «Солнечный ветер» (Краснодар)[13]
  4. ОАО «НПП «Квант» (Москва)[14][15]
  5. ОАО «Рязанский завод металлокерамических приборов»
  6. ЗАО "Термотрон-завод" (Брянск)
  7. ОАО «Сатурн» Краснодар[16]

См. также

Ссылки

Примечания

  1. Spain requires new buildings use solar power
  2. «Solar Spectra: Air Mass Zero»
  3. «Solar Photovoltaic Technologies»
  4. «Reference Solar Spectral Irradiance: Air Mass 1.5»
  5. По материалам: www.ecomuseum.kz
  6. «Конкурентоспособность энергетики» // Photon Consulting
  7. Австралийцы установили новый рекорд КПД солнечных батарей  (рус.). Membrana. Membrana (28 августа 2009). Архивировано из первоисточника 25 июня 2012. Проверено 6 марта 2011.
  8. На рынок выходят солнечные батареи с рекордным КПД  (рус.). Membrana. Membrana (25 ноября 2010). Архивировано из первоисточника 25 июня 2012. Проверено 6 марта 2011.
  9. http://www.nitolsolar.com/rutechnologies/
  10. Производство фотоэлектрического солнечного модуля. Архивировано из первоисточника 25 июня 2012.
  11. PVinsights announces worldwide 2010 top 10 ranking of PV module makers
  12. ООО «Хевел». Архивировано из первоисточника 25 июня 2012.
  13. Солнечный ветер. Архивировано из первоисточника 25 июня 2012.
  14. Официальный сайт предприятия
  15. «Солнечные» крылья. Сюжет телестудии Роскосмоса февраль 2012 г.
  16. ОАО «Сатурн» Краснодар. Архивировано из первоисточника 25 июня 2012.

dic.academic.ru

Как устроены и работают солнечные батареи

Солнечная энергетика становится все более популярной во всем мире. Вместе с коллегами из специализированного портала Elektrik мы разбирались, как устроена солнечная батарея, из чего она состоит и куда отправляется получаемая энергия.

В наше время практически каждый может собрать и получить в свое распоряжение свой независимый источник электроэнергии на солнечных батареях (в научной литературе они называются фотоэлектрическими панелями).

Дорогостоящее оборудование со временем компенсируется возможностью получать бесплатную электроэнергию. Важно, что солнечные батареи – это экологически чистый источник энергии. За последние годы цены на фотоэлектрические панели упали в десятки раз и они продолжают снижаться, что говорит о больших перспективах при их использовании.

В классическом виде такой источник электроэнергии будет состоять из следующих частей: непосредственно, солнечной батареи (генератора постоянного тока), аккумулятора с устройством контроля заряда и инвертора, который преобразует постоянный ток в переменный.

Солнечные батареи состоят из набора солнечных элементов (фотоэлектрических преобразователей), которые непосредственно преобразуют солнечную энергию в электрическую.

Большинство солнечных элементов производят из кремния, который имеет довольно высокую стоимость. Этот факт определят высокую стоимость электрической энергии, которая получается при использовании солнечных батарей.

Распространены два вида фотоэлектрических преобразователей: сделанные из монокристаллического и поликристаллического кремния. Они отличаются технологией производства. Первые имеют кпд до 17,5%, а вторые – 15%.

Наиболее важным техническим параметром солнечной батареи, которая оказывает основное влияние на экономичность всей установки, является ее полезная мощность. Она определяется напряжением и выходным током. Эти параметры зависят от интенсивности солнечного света, попадающего на батарею.

Электродвижущая сила отдельных солнечных элементов не зависит от их площади и снижается при нагревании батареи солнцем, примерно на 0,4% на 1 гр. С. Выходной ток зависит от интенсивности солнечного излучения и размера солнечных элементов. Чем ярче солнечный свет, тем больший ток генерируется солнечными элементами. Зарядный ток и отдаваемая мощность в пасмурную погоду резко снижается. Это происходит за счет уменьшения отдаваемой батареей тока.

Если освещенная солнцем батарея замкнута на какую либо нагрузку с сопротивлением Rн, то в цепи появляется электрический ток I, величина которого определяется качеством фотоэлектрического преобразователя, интенсивностью освещения и сопротивлением нагрузки. Мощность Pн, которая выделяется в нагрузке определяется произведением Pн = IнUн, где Uн напряжение на зажимах батареи.

Наибольшая мощность выделяется в нагрузке при некотором оптимальном ее сопротивлении Rопт, которое соответствует наибольшему коэффициенту полезного действия (кпд) преобразования световой энергии в электрическую. Для каждого преобразователя имеется свое значение Rопт, которая зависит от качества, размера рабочей поверхности и степени освещенности.

Солнечная батарея состоит из отдельных солнечных элементов, которые соединяются последовательно и параллельно для того, чтобы увеличить выходные параметры (ток, напряжение и мощность). При последовательном соединении элементов увеличивается выходное напряжение, при параллельном – выходной ток.

Для того, чтобы увеличить и ток и напряжение комбинируют два этих способа соединения. Кроме того, при таком способе соединения выход из строя одного из солнечных элементов не приводит в выходу из строя всей цепочки, т.е. повышает надежность работы всей батареи.

Таким образом, солнечная батарея состоит из параллельно-последовательно соединенных солнечных элементов. Величина максимально возможного тока отдаваемого батареей прямо пропорциональна числу параллельно включенных, а электродвижущая сила - последовательно включенных солнечных элементов. Так, комбинируя типы соединения, собирают батарею с требуемыми параметрами.

Солнечные элементы батареи шунтируются диодами. Обычно их 4 – по одному, на каждую ¼ часть батареи. Диоды предохраняют от выхода из строя части батареи, которые по какой-то причине оказались затемненными, т. е. если в какой-то момент времени свет на них не попадает.

Батарея при этом временно генерирует на 25% меньшую выходную мощность, чем при нормальном освещении солнцем всей поверхности батареи.

При отсутствии диодов эти солнечные элементы будут перегреваться и выходить из строя, так как они на время затемнения превращаются в потребителей тока (аккумуляторы разряжаются через солнечные элементы), а при использовании диодов они шунтируются и ток через них не идет.

Получаемая электрическая энергия накапливается в аккумуляторах, а затем отдается в нагрузку. Аккумуляторы – химические источники тока. Заряд аккумулятора происходит тогда, когда к нему приложен потенциал, который больше напряжения аккумулятора.

Число последовательно и параллельно соединенных солнечных элементов должно быть таким, чтобы рабочее напряжение подводимое к аккумуляторам с учетом падения напряжения в зарядной цепи немного превышало напряжение аккумуляторов, а нагрузочный ток батареи обеспечивал требуемую величину зарядного тока.

Например, для зарядки свинцовой аккумуляторной батареи 12 В необходимо иметь солнечную батарею состоящую из 36 элементов.

При слабом солнечном свете заряд аккумуляторной батареи уменьшается и батарея отдает электрическую энергию электроприемнику, т.е. аккумуляторные батареи постоянно работают в режиме разряда и подзаряда.

Это процесс контролируется специальным контроллером. При циклическом заряде требуется постоянное напряжение или постоянный ток заряда.

При хорошей освещенности аккумуляторная батарея быстро заряжается до 90% своей номинальной емкости, а затем с меньшей скоростью заряда до полной емкости. Переключение на меньшую скорость заряда производится контроллером зарядного устройства.

Наиболее эффективно использование специальных аккумуляторов – гелевых (в батарее в качестве электролита применяется серная кислота) и свинцовыех батарей, которые сделанны по AGM-технологии. Этим батареям не нужны специальные условия для установки и не требуется обслуживание. Паспортный срок службы таких батарей – 10 - 12 лет при глубине разряда не более 20%. Аккумуляторные батареи никогда не должны разряжаться ниже этого значения, иначе их срок службы резко сокращается!

Аккумулятор подсоединяется к солнечной батарее через контроллер, который контролирует ее заряд. При заряде батареи на полную мощность к солнечной батареи подключается резистор, который поглощает избыточную мощность.

Для того чтобы преобразовать постоянное напряжение от аккумуляторной батареи в переменное напряжение, которой можно использовать для питания большинства электроприемников совместно с солнечной батарей можно использовать специальные устройства – инверторы.

Без использования инвертора от солнечной батареи можно питать электроприемники, работающие на постоянном напряжении, в т.ч. различную портативную технику, энергосберегающие источники света, например, те же светодиодные лампы.

Автор текста: Андрей Повный. Текст впервые опубликован на сайте Electrik.info. Перепечатано с согласия редакции.

recyclemag.ru

Солнечная батарея – принцип работы

Дорого отапливать дом газом? Или у вас на даче постоянно отключают свет? А может быть вы устали переплачивать за электроэнергию? Вам поможет установка солнечной батареи, которая обеспечит вас не только электричеством, но и отоплением. В этой статье мы рассмотрим принцип работы солнечной батареи, и ее отличия от солнечного коллектора.

Содержание:

  1. В чем суть работы солнечной батареи?
  2. Итак, как же работает солнечная батарея?
  3. Типы солнечных батарей
  4. Зачем нужен контроллер в солнечной батарее?
  5. Садовые фонари на солнечных батареях

В чем суть работы солнечной батареи?

Солнечная батарея, она же фотобатарея, представляет собой фотопластину, изменяющую под воздействием солнечных лучей проводимость в отдельных своих участках.

Это позволяет преобразовать энергию этих переходов в электрическую, которая либо используется сразу, либо накапливается.
Для того, чтобы понять принцип работы солнечной батареи, необходимо знать несколько моментов:

  1.  Солнечная батарея представляет собой систему фотоэлектрических преобразователей, которые соединены друг с другом в заданной последовательности.
  2. В структуру фотопреобразователей входит два слоя, отличающихся между собой типом проводимости: n и p.
  3.  Основой для изготовления фотопреобразователей служит кремний.
  4.  В слое n-типа к кремнию добавлен фосфор; в результате их взаимодействия образуется избыток отрицательно заряженных электронов.
  5.  В слое р-типа к кремнию добавлен бор, в результате чего образуются так называемые «дыры», которые вызваны дефицитом в слое отрицательных зарядов.
  6. Оба слоя размещаются между разнозаряженными электродами

Итак, как же работает солнечная батарея?

На отрицательно заряженную панель падает солнечный свет. Он вызывает активное образование дополнительных отрицательных зарядов и «дырок». Под воздействием электрического поля, которое присутствует в p-n переходе, происходит разделение положительно и отрицательно заряженных частиц. Первые направляются в верхний слой, а вторые в нижний. Таким образом, появляется разность потенциалов, иными словами, постоянное напряжение (U). Исходя из этого видно, что один фотопреобразователь работает по принципу батарейки. И в случае, когда к нему подсоединяется нагрузка, в цепи возникает ток. Сила тока будет зависеть от таких параметров, как:

  • уровень инсоляции;
  • размер фотопреобразователя;
  • тип фотоэлемента;
  • общего сопротивления приборов, подключенных к солнечной батарее.

Типы солнечных батарей

Выделяют несколько типов солнечных батарей: поли- и монокристаллические, а также аморфные.
Монокристаллические являются наименее продуктивными, но при этом самыми недорогими. В связи с этим их использование оправдано в качестве дополнительных источник энергии на случай отключения централизованной подачи электроэнергии.
Поликристаллы занимают промежуточные позиции по этим двум параметрам, в связи с чем могут быть использованы в отдаленных районах, лишенных централизованной подачи электроэнергии.

Аморфные солнечные батареи отличаются высокой эффективностью, однако и очень высокой стоимостью. В их основу входит аморфный кремний.

Данные разработки еще не вышли на промышленный уровень и находятся на экспериментальной стадии.

Зачем нужен контроллер в солнечной батарее?

Солнечные батареи, принцип работы которых был описан выше, не смогли бы эффективно заменить системы центральной подачи электроэнергии, если бы не были оснащены контроллерами, способными контролировать степень заряда солнечной батареи.

Контролеры позволяют перераспределять энергию, полученную от солнечных батарей, направляя ее при необходимости напрямую к источнику потребления, либо сохраняя ее в аккумуляторе.
Выделяют несколько типов контроллеров солнечных батарей, отличающихся между собой степенью увеличения общей эффективности системы солнечных батарей.

Садовые фонари на солнечных батареях

Для того, чтобы приобщиться к использованию альтернативных источников энергии, вовсе не обязательно приобретать дорогостоящую солнечную батарею. Есть более доступные примеры использования солнечной энергии для получения электрической. Речь идет о популярных в настоящее время садовых фонарях на солнечных батареях.

Такие фонарики позволяют освещать приусадебный участок в темное время суток, не затрачивая на это дополнительную электроэнергию.

Принцип работы таких фонарей заключается в том, что посредством фитопластины, вмонтированной в верхнюю часть фонарика, происходит улавливание и преобразование солнечной энергии, которая аккумулируется в небольшой батарее, расположенной в основании фонарика. Расход накопившейся энергии происходит в темное время суток.

Читайте также:

nashprorab.com

Солнечные батареи своими руками - как сделать в домашних условиях (+фото)

Многих людей интересует, как можно преобразовать солнечную энергию в электричество. Альтернативные источники энергии всегда занимали умы людей, и уже сегодня каждый может получить энергию солнца. В статье мы расскажем как самостоятельно изготовить панели преобразователи из подручных средств (в домашних условиях), дадим пошаговую инструкцию по сборке конструкции.

Как это работает

Устройство солнечной батареи

Альтернативный источник энергии представляет собой генератор, действующий на основе фотоэлектрического эффекта. Он позволяет преобразовывать энергию солнца в электричество. Попадая на кремниевые пластины, являющиеся составными частями солнечной батареи, кванты света вытесняют электроны с последних орбит каждого атома кремния. Таким образом, можно получить большое количество свободных электронов, которые и образуют электрический ток.

Виды солнечных батарей

Прежде чем приступить к изготовлению солнечной панели, нужно выбрать модули преобразователи, которые будут использованы: монокристаллические, поликристаллические или аморфные. Наиболее доступными являются первый и второй варианты. Для того чтобы выбрать подходящие элементы, необходимо знать их точные характеристики:

  1. Поликристаллические пластины с кремнием дают довольно низкий КПД – не более 8-9%. Однако они выгодно отличаются тем, что могут работать даже во время пасмурной погоды или облачности.
  2. Монокристаллические пластины выдают около 13-14% КПД, однако любая облачность, не говоря уже о пасмурной погоде, значительно снижают мощность батареи, собранной из таких пластин.

Структура батарей

Оба вида пластин отличаются длительным сроком службы – от 20 до 40 лет.

Приобретая кремниевые пластины для самостоятельной сборки можно брать элементы с небольшими дефектами – так называемые модули B-типа. Некоторые компоненты пластин можно заменить, собрав таким образом батарею за существенно меньшие деньги.

Проектирование солнечной батареи

Угол наклона

Планируя размещение преобразователей, нужно выбрать место ее установки так, чтобы она располагалась под наклоном, принимая лучи солнца более — менее перпендикулярно. Идеальным способом станет такое размещение батарей, чтобы можно было корректировать их угол наклона. Располагать их нужно с наиболее освещённой стороны участка, причем чем выше, тем лучше – например, на крыше дома. Однако далеко не все крыши могут выдержать вес полноценной солнечной батареи, поэтому в некоторых случаях рекомендуется установить специальные опорные подставки под преобразователи.

Необходимый угол, под которым должна располагаться батарея, можно высчитать исходя из географического положения данного участка, а также уровня солнцестояния в данной местности.

Материалы для изготовления

Набор для сборки

Вам потребуются:

  • модули преобразователи B-типа,
  • алюминиевые уголки или готовые рамы для будущей батареи,
  • защитное покрытие для модулей.

Опорные рамы можно изготовить самостоятельно, используя алюминиевые рамки, или же можно приобрести уже готовые, различные по размеру.

Защитное покрытие для солнечных батарей может отсутствовать, а может представлять собой:

  • стекло,
  • поликарбонат,
  • оргстекло,
  • плексиглас.

В принципе, все защитные покрытия могут быть использованы без больших потерь преобразуемой энергии, однако плексиглас пропускает лучи хуже всех перечисленных материалов.

Монтаж

Размер рамки солнечной батареи зависит от того, сколько модулей будет использовано. Планируя расположение элементов, необходимо оставить между модулями расстояние в 3-5 мм для компенсации возможного изменения размеров из-за перепадов температуры.

Готовая работа

  • Рассчитав данные и получив нужные размеры, можно приступать к монтажу рамки. Если используются готовые рамки, нужно просто подобрать модули, полностью заполняющие их. Алюминиевые уголки позволяют создать батарею любого размера.
  • Рамка из алюминиевых уголков собирается с помощью крепежных элементов. На внутреннюю часть рамки наносится силиконовый герметик. Наносить его нужно тщательно, не пропуская ни одного миллиметра – от этого напрямую зависит срок службы батареи.
  • Далее в рамку помещается панель из выбранного защитного материала. Рекомендуется с помощью метизов качественно закрепить материал на рамке. Для этого понадобятся шурупы и шуруповерт. По окончании работ стекло или его аналог необходимо очистить от пыли и мусора.
  • Приобретенные модули могут как содержать уже припаянные контакты, так и нет. В любом случае рекомендуется либо произвести пайку с нуля, то есть трижды – для большей надежности – с использованием припоя и кислоты для паяния, либо пройтись с паяльником по уже сделанной пайке.
  • Солнечная батарея может быть собрана либо сразу на подготовленной раме, либо сначала на размеченном картоне. Выложив элементы на стекло необходимым способом, нужно соединить их пайкой: с одной стороны дорожки, ведущие ток, со знаком «плюс»; с другой стороны – со знаком «минус». Контакты последних элементов должны быть выведены на широкий серебряный проводник, так называемую шину.

Специалисты рекомендую установить также клемму с предусмотренной «средней» точкой. Постановка на нее шунтирующего диода не даст батарее разряжаться в ночное время или пасмурную погоду.

  • После окончания пайки необходимо проверить работу и тщательно ликвидировать все проблемы, убедиться в работоспособности панели.

Окончательным этапом работ станет герметизация изготовленных панелей с помощью специального эластичного герметика. Все соединенные модули полностью покрываются этой смесью. После ее полного высыхания нужно поставить вторую панель защитного материала, а также разместить получившийся источник альтернативной энергии под нужным углом в планируемом месте.

Видео

Полная видео инструкция по изготовлению солнечной батареи для дома:

Фото

Солнечный элемент

Основа

Установка подложки

Каркас

Окрашивание каркаса

Удаление воска

Раскладка и пайка

Собранная батарея

Крепление к основе

Блокирующий диод

kakpravilnosdelat.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
