Акустическая стиральная машина своими руками

Видео акустической стиральной машины:

[media=https://www.youtube.com/watch?v=UURl8AyXOYE]

Современные стиральные машины рассчитаны на определённое количество грязной одежды для одной стирки, то есть если ваша стиральная машина на 3,5 кг, то за один раз вы можете постирать не больше, чем 3,5 кг и, желательно не меньше. Но что делать если, у вас например есть грязные носки или перчатки, которые нужно срочно постирать? Конечно, можно постирать их руками - так делали раньше (причём со всеми вещами). Это довольно быстрый способ, но у этого способа есть свои недостатки: во-первых, вы теряете своё драгоценное время, во-вторых, вы так или иначе портите кожу ваших рук (жёсткой водой и моющими средствами). Поэтому, проанализировав эту проблему, я решил рассказать вам, как можно самому сделать звуковую стиральную машинку.

Как я написал выше, наша самодельная стиральная машинка будет звуковой, то есть стирать машинка будет благодаря звуковым волнам.

Для этого нам понадобится старый динамик от колонок. Чем больше Ватт в динамике, тем большее количество одежды мы можем постирать за одну закладку. То есть расчёт идёт из соотношения: 1 Ватт колонки на 1 кг грязной одежды.

Итак, разбираем колонку и аккуратно вынимаем из неё динамик. Динамик с помощью проводов припаиванием к музыкальному центру. НИ В КОЕМ СЛУЧАЕ НЕ ПРИПАИВАЙТЕ ПРОВОДА К ВИЛКЕ И НЕ ВСТАВЛЯЙТЕ В РОЗЕТКУ!!!

Акустическая стиральная машина своими руками
Далее делаем небольшую подставку под динамик. Она состоит из фанеры с отверстием по центру, совпадающим по диаметру с самим динамиком и по углам прибиваем небольшие деревянные брусочки так, как это показано на фотографии.

После этого аккуратно помещаем динамик в отверстие в фонере и закрепляем его саморезами:


Вот собственно и всё! Наша конструкция готова. Теперь я покажу вам как это всё работает.

Берём пластмассовую тарелочку одноразовую, ставим её на динамик и наливаем воду:



Теперь включаем музыку на музыкальном центре и смотрим, что происходит с водой:

Как видим звуковые волны передаются воде и заменяют механическую стирку руками.

Теперь испробуем стиральную машинку в действии

Для этого берём пластмассовое ведро и набираем в него воду. Далее ставим ведро на динамик и включаем музыку.

Берём грязные вещи, которые требуют стирки (в нашем случае это пара перчаток), добавляем порошок или другое моющее средство в воду и замачиваем перчатки.


Теперь можно заняться своими делами, наслаждаясь музыкой. Спустя некоторое время (в нашем случае прошёл час), выключаем музыку и достаём перчатки.

Как видим перчатки белоснежные, поэтому вполне можно сделать вывод о том, что наша стиральная машинку справилась со своим заданием на "отлично".

Музыку, кстати, выбирайте в расчёте на то, какая у вас ткань. Можно поставить тяжёлый рок и включить большую громкость - это для, например джинсов, а детская колыбельная музыка - для деликатной стирки с небольшими загрязнениями.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Самодельная стиральная машина | Руки-крюки

Анастасия Филатова

13 марта 2010

visibility 287 просмотров

Немало публикаций имеется о самодельных стиральных машинах, используемых главным образом на даче.

У меня тоже было несколько таких конструкций. Вначале я пытался восстановить старые, выброшенные хозяевами стиральные машины типа «Малютка» и им подобные. Но вскоре убедился, что для меня это невыгодно. Необходимо было приобретать в магазине некоторые детали для обеспечения герметичности в месте установки активатора, а также конструировать крепление «не родного» привода (электромотора) к стандартному пластмассовому баку машины.

Я отношусь к тем самодельщикам, которые живут только на пенсию и не имеют своей автомашины. Дачу (за 150 км от дома) я строю один вот уже несколько лет. Объем строительства за лето определяется количеством материалов, которые могу приобрести весной.

При конструировании данной машины, я придерживаюсь одного главного принципа — минимум покупных деталей, никаких сварочных и токарных работ и т.п.

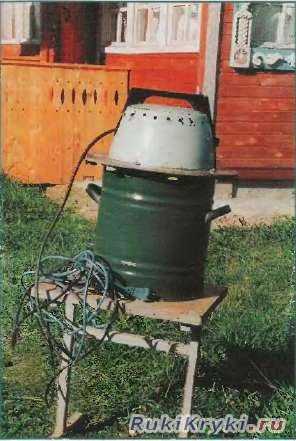

А теперь непосредственно о конструкции стирального устройства, которое меня вполне удовлетворяет (рис.1).

Шаг 1. В качестве привода я использовал без переделки электромотор от станка «Умелые руки», а вместо бака — эмалированную кастрюлю.
На бак кастрюлю свободно уложил стиральное устройство, смонтированное на пластмассовом диске толщиной 8 мм и диаметром на 100 мм больше диаметра бака (фото 1).

Шаг 2. В центре диска проделал отверстие ø10 мм для прохода вала электромотора. Мотор закрепил на диске статорными болтами — их длина позволяет сделать это.

Шаг 3. Активатор смонтировал на днище алюминиевой кастрюльки без ручек. Вначале вставил втулку в подготовленное для нее отверстие в днище и закрепил ее изнутри гайкой. Затем вставил ось активатора во втулку снаружи. Следует уточнить: активатор и втулка с гайкой взяты комплектом от отслужившей свой век стиральной машины. При этом никаких сальников и других уплотнений не потребовалось.

Шаг 4. Вал электромотора ø10 мм имеет резьбу на конце. Подобранный мной активатор имеет ось также ø 10 мм и резьбу на конце. Для соединения вала и оси использовал втулку с внутренней резьбой М10. Готовой втулки с внутренней резьбой не было, изготовить ее токарным способом в условиях дачи не представлялось возможным. Вышел я из этого положения следующим способом. На болт М10 плотно друг к другу навернул три гайки М10. На них с большим усилием насадил стальную трубку соответствующего диаметра и завальцевал ее края.

Затем согнал получившуюся деталь с болта — получилась нужная втулка, она исправно отслужила весь летний сезон (рис. 2). Навернул втулку на половину длины на вал электромотора. Потом, придерживая втулку, ввернул в нее ось активатора.

Шаг 5. Замерил точное расстояние между пластмассовым диском и активатором. Учел толщину фланца втулки активатора, а также дна кастрюли и приклепал к кастрюле 3 лапки соответствующей длины.

Шаг 6. Затем собрал все детали в соответствии с замыслом и получил почти готовую стиральную машину. Электромотор укрыл кожухом с ручкой — частью корпуса от бывшего пылесоса. Закрепил его также с помощью металлических лапок. Выключатель использовал тот, что уже имелся на ручке кожуха.

Соединения проводов под колпаком осуществил посредством колодочки, которую закрепил на электромоторе. Чтобы диск при работе устройства не смещался от центра бака, снизу к нему по кругу шурупами прикрепил шесть пробок от полиэтиленовых бутылок. Между электромотором и диском уложил резиновую прокладку.

При хранении устройства провод питания полностью, за исключением вилки, утапливаю под кожух.

На верхнюю кромку бака надел разрезанную вдоль резиновую трубочку ø 10 мм.

Шаг 7. Порядок стирки следующий. Кладу белье в бак, засыпаю стиральный порошок и наливаю горячую воду. Количество белья и воды, которые «потянет» электромотор, определил опытным путем.

Опускаю устройство на бак. При этом пробочки на нижней стороне диска располагаются по периметру бака снаружи. Включаю электромотор.
Дополнительного крепления устройства на баке не требуется.

Так как обороты вала электромотора достаточно большие (более 3000 об/мин), то стирка происходит быстро и качественно, без вибрации и шума.

Единственное, что можно считать недостатком данного устройства — это малая его производительность. Мощность электромотора составляет около 200 Вт, емкость бака также мала (соответствует мощности данного мотора), поэтому нормальная стирка происходит при загрузке лишь 4-х мужских рубашек (или другого белья, равного им по весу).

При необходимости увеличить производительность стиральной машины надо поставить электромотор большей мощности и увеличить объем бака.

Источник: Делаем сами 7’2003

rukikryki.ru

Что можно сделать из старой стиральной машинки — 23 идеи

Стиральная машина, что была вашим надёжным помощником на протяжении многих лет, сломалась? В подобных случаях вам не стоит расстраиваться, ведь старая бытовая техника может прослужить ещё очень долго. Не спешите выбрасывать агрегат или отвозить его на дачу. Многие умельцы переделывают неработающие технические средства в другие функционирующие девайсы. В тексте данной статьи собраны самые интересные идеи, при помощи которых вы узнаете, как лучше всего преобразить поломанную или устаревшую стиральную машину.

Новую жизнь может получить мотор (в случаях, если он работает исправно), барабан из качественного металла, дверцы с ударопрочным стеклом и даже корпус. Также не стоит разбрасываться разнообразными мелкими элементами конструкции. В быту понадобятся пружина, подшипник, хомут. Не следует бояться того, что у вас не получится справиться с заданием. Главная задача – чётко придерживаться инструкций.

Бетономешалка

Если у вас была машинка в форме цилиндра (её второе название «бочка»), то вы сможете запросто преобразить её в сверхкомпактную бетономешалку. Создать подобный агрегат бывает сложно, следуйте точному алгоритму действий:

  • Извлеките активатор машины.
  • На его место установите специальные лопасти, которые в будущем будут мешать бетон. Сделать их лучше из металлического листа, предварительно вырезав и приварив.
  • В конечном итоге лопасти должны быть П-образными, а также иметь толщину в полсантиметра.
  • Теперь вам предстоит решить, стоит ли менять мотор. Двигатель рекомендовано обновить, если работать придётся с большими объёмами раствора.
  • На место ремённой передачи поставьте редуктор. Таким образом, реально снизить частоту оборотов.

Точильный станок

Обратите внимание на двигатель вашего устройства. Если он все ещё нормально функционирует, то его мощности хватит для функционирования точильного станка. Первым делом вы должны изготовить специальную насадку, где потом прикрепите точильный круг. Теперь ваши ножи и другие инструменты всегда будут максимально наточенными. Помните, что вам понадобится основание (используйте толстую плашку из дерева). Можете установить переходник на вал, где размещены отрезной и точильный круги. Прикрепите станок при помощи металлических скоб. Также специалисты изготовляют и токарные станки, используя двигатель старой машины.

Внимание! Выключатель для станка можно взять со старой стиралки.

Коптильня

Если ваши родные и близкие обожают вкусно поесть, то вы просто обязаны иметь дома коптильню. Мясо и рыбу теперь готовить проще всего! Работнику следует взять всего несколько запчастей старой стиралки. Основой для новой конструкции является барабан. Оберните его металлическим листом, чтобы заглушить все отверстия. Затем прорежьте дверцу и просверлите вверху бака дыру для дыма. Последним важным элементом станет установка металлической решётки.

Перосъемная машина

Вы живете в частном доме и у вас есть домашнее хозяйство? В этом случае вам понадобится перосъемная машина. Подобное устройство позволит максимально быстро ощипать домашнюю птицу. Вначале работы вы обязаны изготовить специальный стальной диск, его толщина должна быть равна примерно 0.3 сантиметрам, а диаметр – на сантиметр меньше чем диаметр бака. Теперь просверлите несколько отверстий в диске и по бокам бака на расстоянии 3 сантиметров друг от друга. Установите диск на вал, а затем разместите в отверстия перосъемные пальцы.

Умывальник

Если вы отвезли вашу стиральную машинку на дачу, то в таком случае из неё может выйти отличный умывальник. Подобная обязательно метаморфоза получится, главное условие — правильно использовать старый барабан

Герметичная форточка

Так как окошко стиралки является полностью герметическим, то из него выйдет превосходная форточка. Постарайтесь вырезать соответствующее отверстие в раме, а затем крепко закрепить дверцы.

Журнальный столик

Возьмите из старой машины барабан, чтобы преобразить ваш дизайн квартиры. Прикрепите к частям стиралки стальные стержни и зафиксируйте на ней стеклянную столешницу. В сам барабан вы должны поместить подсветку. Подобным образом реально выполнить тумбочку, пуфик и стул.

Клумба-вазон

Барабан можно использовать в качестве уникальной клумбы или ограничителя для роста кустарников. Украсить удивительный элемент декора лучше всего осколками из керамической плитки.

Люстра

Подвесная люстра из барабана станет отличным элементом декора. Надёжно прикрепите устройство, а затем дополните его проводом с патроном и лампочкой.

Внимание! Поставьте барабан на треногу, чтобы получить отличнейший торшер.

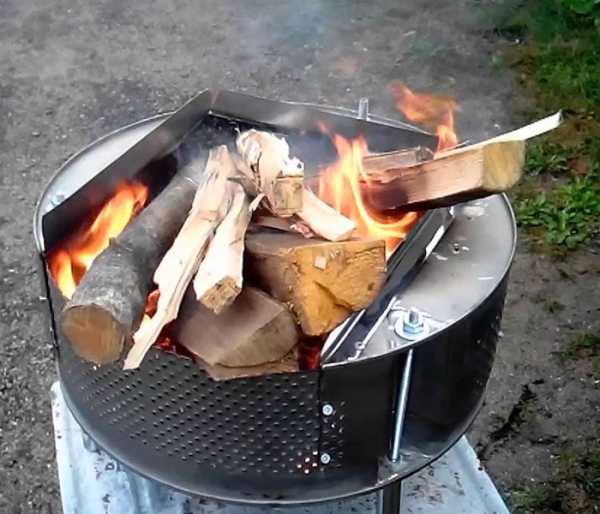

Мангал

Если вы хотите изготовить мангал, то выполните следующие действия:

  1. Приделайте к барабану ножки.
  2. Подготовьте трубы небольшого диаметра, что станут отличной опорой.
  3. Прикрутите их болтами, а также приварите арматуру.



Полезно знать! Материал бывшей машины легко выдерживает экстремальную температуру.

Гриль

Процесс изготовления гриля очень похож на создание мангала. Единственное отличие – это моторчик, который нужно установить в боковой крышке.

Садовая тележка

Из корпуса стиралки реально сделать мобильную тележку! Для этого прикрепите колесики на концах двух ручек и сделайте специальный упор в задней части конструкции.

Стерилизатор для консервации

Хотите смастерить подобное устройство? В таком случае разместите заглушку в отверстии активатора, поместите опору на днище, а затем поставьте сетку из металла для банок. В баке требуется также просверлить отверстие для кипятильника и подключить его.

Соковыжималка

Владельцы старых стиралок с активаторным мотором могут сделать из неё соковыжималку. Достаточно вынуть активатор, а потом поместить на его место ножики, что измельчат фрукты. Не забудьте поместить на вал резьбу и зафиксировать лезвия ножей. Внутри центрифуги должна быть установлена сетка с небольшими ячейками. Таким образом, сырье перемелется в баке и отожмётся в центрифуге.

Контейнер для луковичных

Посадите в барабан луковичные, которые нужно ежегодно выкапывать. Этот способ является очень выгодным, так как на развития растений не будут влиять вредные грызуны. Теперь выкапывать луковицу очень просто!

Дровница

Приделайте к старому барабану ножки, чтобы у вас вышло хорошее место для хранения дров. Подобное приспособление лучше всего установить людям, имеющим дома камин или печь.

Собачья будка

Дверь стиралки можно прикрепить к будке. Таким образом, вы надёжно изолируете собаку от гостей или защитите её от сильных морозов. Не забудьте сделать небольшие отверстия в корпусе домика для пса, чтобы животное не задохнулось.

Газонокосилка

Сделать новое устройство с нуля будет очень сложно, но вы всегда можете использовать мотор из машинки в своей старой газонокосилке.

Посуда для хранения овощей

Овощи с вашего огорода реально хранить прямо в барабане. Этот удобный способ практикуют многие владельцы огородов.

Воскотопка

Для изготовления паровой машины выполните ряд необходимых действий:

  1. Скрутите заднюю стену стиралки с боковыми.
  2. Возьмите барабан, а затем просверлите на нём 5 дырочек. (Все остальные отверстия надёжно заглушите).
  3. Подготовьте алюминиевый бидон на 40 литров.
  4. Отверстие в крышке обязано совпасть с диаметром шланга машинки.
  5. Вставьте один конец шланга в сливной патрубок, а второй поместите в бидон.

Картофелесажалка

Если вы хотите сделать картофелесажалку своими руками, то вам понадобятся некоторые элементы стиральной машины. Например, внутренний бак устройства используют в качестве бункера картофеля.

Колодец для детсада

Старая стиралка способна стать настоящим развлечением для малышей. Вы можете сделать миниатюрный колодец из деталей машины.

Бак-термос для душа

Мечтаете о летнем душе? Тогда вам рекомендовано использовать бак из нержавейки от стиралки. Обмотайте его изоляционным материалом, чтобы вода грелась быстрее.

sdelat-iz-starogo.ru

Ультразвуковая стиральная машинка своими руками

Несколько лет назад рекламную информацию, направленную на продвижение ультразвуковых стиральных машин можно было увидеть повсюду. Да и покупали такие машинки гораздо чаще. Сейчас эйфория прошла, а желающих пользоваться ультразвуковой помощницей находится все меньше и меньше. Тем не менее, умельцы до сих пор интересуются устройством такой техники и желают ее собирать, поэтому нам ничего не остается, как предложить им всю необходимую информацию в этой статье.

Зачем нам такая стиралка?

Некоторые обыватели спросят: что такое ультразвуковая стиральная машина? На этот вопрос мы уже отвечали в рамках другой публикации размещенной на нашем сайте, так что возвращаться к этому вопросу повторно не станем. Но стоит отметить, что ультразвуковая стиральная машина – это довольно простой прибор, который без труда соберет в домашних условиях любой умелец, обладающий начальными знаниями в области электроники.

Ультразвуковая стиральная машина собирается из подручных средств, часто даже полупроводниковые детали никакие покупать не нужно, да и схема очень простая.

Многие помнят о том, насколько малоэффективна такая стиральная машина, сколько плевались наши бабушки и дедушки, которые по дешевке купили данный прибор. Зачем же собирать своими руками такую стиральную машину, если ее можно без труда в комиссионке купить за пару долларов и пользоваться потом сколько угодно, пока нервы крепкие?

Рассуждая так мы неправильно оцениваем мотивацию бывалого самоделкина. Очень часто интересно просто изучить принцип работы прибора и собрать его потом своими руками, что дальше неважно. Часто после того как задача благополучно решена, самоделкин забрасывает собранный прибор подальше, даже не думая им пользоваться. Нами также была собрана самодельная ультразвуковая стиралка ради принципа, а не из-за того, что каждый из нас мечтает ею стирать. Так что с удовольствием поделимся нашим опытом с вами и неважно, какие цели вы преследуете, собирая данный прибор.

Что понадобится?

Ультразвуковая стиральная машина – это простой электронный прибор, но для его сборки потребуется некоторое несложное оборудование: мультиметр, паяльник, микродрель для высверливания отверстий под полупроводниковые элементы, отвертка, шило, бытовой фен. Потребуются также материалы, для поиска которых вам, возможно, придется основательно порыться у себя в сарае, кладовой или гараже. Нам понадобятся:

  • пьезокерамический элемент или просто пьезоэлемент;
  • блок питания без трансформатора;
  • модуль, генерирующий импульсы;
  • маленькая пластиковая коробочка примерно 4х4 см;
  • клей «Момент»;
  • тюбик силиконового герметика;
  • припой;
  • зарядка от телефона;
  • плата от электронного будильника, телефона или китайской магнитолы.

В нашем случае мы возьмем старый зарядник от телефона Siemens и плату от китайского электронного будильника, также пластиковый корпус от сгоревшего дверного звонка. Остальные детали по списку.

Плату от электронного будильника мы взяли потому, что ее можно с минимальной переделкой своими руками превратить в ультразвуковую стиральную машину. Схема ультразвуковой стиралки и схема китайского электронного будильника очень близки.

Изготавливаем прибор

Прежде чем начать собирать ультразвуковую стиралку своими руками, ознакомимся с ее схемой. Как уже было нами ранее отмечено, ничего сложного нет, по сути, нужно собрать в кучу детали зарядки от телефона и электронного будильника.

Как вы уже догадались от платы электронного будильника, мы отпаяем лишь пьезоэлемент. Проделаем с ним следующие манипуляции:

  1. вскрываем корпус сгоревшего дверного звонка и выкидываем оттуда все потроха;
  2. к внутренней части корпуса надежно приклеиваем пьезоэлемент;
  3. припаиваем провода на данный элемент своими руками так, как показано на рисунке ниже, полярность соблюдать в данном случае не обязательно;
  4. выводим провод за пределы корпуса и закрепляем его у основания данного корпуса;
  5. внутренности коробочки вместе с приклеенным пьезоэлементом заливаем герметиком, жалеть герметик не нужно, поскольку необходимо обеспечить надежную гидроизоляцию, так как коробочку нужно будет опускать в воду;
  6. сушим герметик феном, а затем закручиваем коробочку.

Далее подвергнем переделке блок питания, как указывает схема. Вытаскиваем его плату, находим выпрямительные диоды и четырехсотвольтовый конденсатор. От конденсатора избавляемся. Впаиваем в плату 3 диода IN4007. К вторичной обмотке трансформатора припаиваем проводки, идущие от коробочки с пьезоэлементом. Проводки нужно хорошо заизолировать. Собираем корпус зарядного устройства.

Ну вот, самодельная ультразвуковая стиралка готова. Плюсом конструкции можно считать то, что она работает без перебоев в условиях повышенной влажности. Об эффективности прибора рассуждать не будем, но о его работоспособности можно говорить с полной уверенностью. Удачи!

mashmaster.ru

Ультразвуковая стиральная машина | Мастер-класс своими руками

Ультразвуковая стиральная машина предназначена для стирки белья с помощью создаваемых в моющем растворе звуковых колебаний, частота которых близка к ультразвуковой. Особенностями УСМ является то, что при стирке отсутствует механическое трение белья, белье после стирки УСМ полностью дезинфицируется, потребление электроэнергии прибором не более 15 Вт.

Устройство ультразвуковой стиральной машины состоит из блока питания, выполненного по бесгрансформаторной схеме, генератор импульсов на транзисторе VT1, пьезокерамического излучателя в герметическом водозащищенном корпусе. Импульсное напряжение с генератора повышается до 50 - 55 В при помощи трансформатора Tpl. Частота следования импульсов в пределах 18-30 Кгц. Светодиод VD5 предназначен для индикации работы генератора.

Изготовление

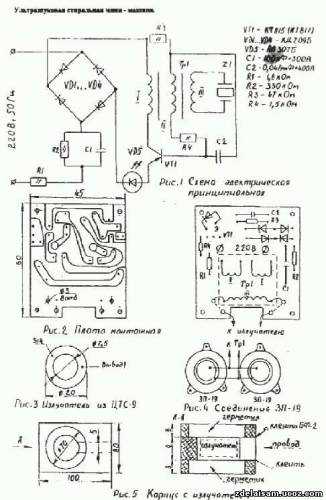

Принципиальная электрическая схема устройства представлена на рис. 1, рисунок печатной платы с расположением элементов - на рис. 2. Импульсный трансформатор намотан на замкнутом Ш - образном сердечнике из магнитомягкого феррита типа 600 ПВ, который склеен из двух Ш - образных сердечников Ш бхб. Обмотка I содержит 70 витков провода ПЭВ-0,3, обмотка II - 10 витков провода ПЭВ-0,3. обмотка Ш - 450 витков того же провода.
Намотка производится на двухсекционном каркасе из электрокартона виток к витку: обмотка III располагается в одной секция; I и П - в другой, причем обмотка II намотана поверх обмотки I. После намотки каркас помещается на средний стержень сердечника Ш бхб, сверху приклеивается клеем БФ-2 второй сердечник Ш бхб, образуя замкнутый магнитопровод. Печатая плата изготовлена из фольгированного одностороннего стеклотекстолита СФ толщиной 1,5...2 мм.
После сборки и настройки УСМ Tpl желательно залить эпоксидной смолой или герметикой. При использовании исправных деталей и правильной сборке схема начинает работать сразу. При отсутствии генерации (на слух) - нужно поменять местами концы обмотки I. Пьезокерамический излучатель Z1 в авторской конструкции использован промышленный дисковой формы (рис. 3) из керамики типа ЦТС-9. В качестве замены можно порекомендовать пьезоизлучатели типа ЗИ-19 и им подобные, соединенные так, как показано на рис. 4.
Отверстие в пластмассовом кожуре излучателя аккуратно расширяют до диаметра 20 мм. Пьезоизлучатель (рис 3) помещается в корпус (рис. 5), склеенный из трех листов оргстекла, фиксируется в среднем листе клеем: после пришивания проводом заливается герметикой для заделки стыков. Заливку производить заподлицо с поверхностями крайних листов. Канал для прохождения провода в корпусе также заливается герметикой. Схема устройства размешена в корпусе от старого блока питания (например, от микрокалькулятора) и соединяется с излучателем проводом в хлорвиниловой оболочке длиной 2500 мм. Использование в конструкции в качестве излучателей высокочастотных головок динамических типа 4ГДВ допустимо, но срок их службы невелик.
При установке головки в корпус, подобный показанному на рис. 5, ее необходимо изолировать (обернуть) тонкой резиной с натяжением (особенно над рупором головки), после этого залить герметикой.

Эксплуатация устройства

Сильно загрязненное белье замачивать за 2-3 часа до стирки. Стирку производить в емкости объемом не более 15-20 литров в следующей последовательности:
1. Приготовить емкость для стирки с соотношением ширины дна к высоте не менее чем 1:1,5 (ведро, глубокий таз и т.д.)
2. Наполнить емкость водой температурой 40-50° С для синтетики или 60-65° С для хлопка и льна. Температуру уточнить по ярлыку стираемой ткани.
3. Засыпать в воду стиральный порошок.
4. Опустить на середину емкости излучатель.
5. Погрузить белье (не более 1,5 кг сухою веса). Проследить, чтобы белье свободно плаваю в моющем растворе. Сильно загрязненные места намылить мылом.
6. Подключить устройство в сеть.
7 Время стирки 30-90 минут, в процессе стирки белье переворачивать примерно раз в 10-15 минут. Процесс стирки невидим. Также УСМ эффективно при замачивании белья перед стиркой в обычной машине, при этом эффект дезинфекции также сохраняется.
8. После окончания стирки УСМ отключить от сети, промыть и просушить излучатель.
9. Прополоскать белье.
Использование УСМ особенно эффективно при стирке тонких шерстяных вещей тонкого белья и т д. Вещи при этом не перекручиваются не растягиваются и не теряют формы.

sdelaysam-svoimirukami.ru

Самоделки из двигателя от стиральной машины: 10 полезных идей

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Сборщики металлолома будут просто счастливы забрать у вас старую стиральную машинку. Но не торопитесь их радовать. Денег за лом вы выручите немного, но если с умом подойти к этому вопросу, вы можете обзавестись множеством полезных вещей для домашнего хозяйства. Самоделки из двигателя от стиральной машины помогут быстро почистить птицу от пера, нарезать корм для домашних животных, подстричь газон, закоптить рыбу и мясо. И это далеко не полный перечень того, что можно сделать из стиралки. Сегодня в обзоре редакции HomeMyHome.ru подробные инструкции, как подарить «железному сердцу» от стиральной машины новую жизнь.

Детали от стиральной машины – материал для многих полезных самоделок

Содержание статьи

Каким может быть двигатель от старой стиральной машины

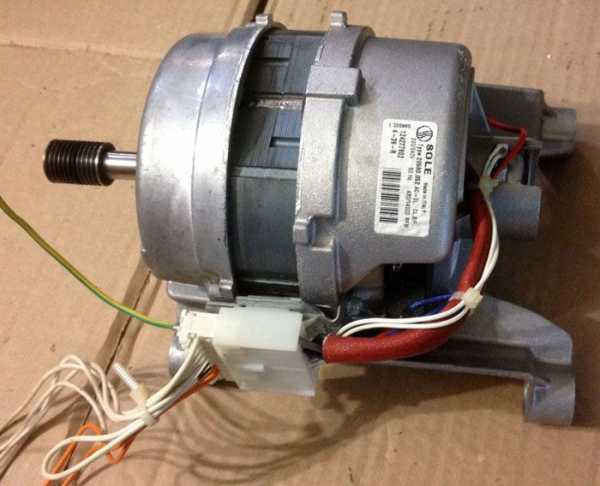

Если вы собрались делать самоделки из бывшего в употреблении двигателя, нужно разобраться, что он собой представляет и на что способен. В стиральных машинах вы можете встретить три типа моторов: асинхронный, бесколлекторный и коллекторный. Рассмотрим их поближе:

  • Асинхронный – может быть двухфазным или трёхфазным. Двухфазные движки встречаются у старых моделей ещё советского производства. Более современные машинки оснащены трёхфазным. Конструкция такого движка предельно проста, он может развивать скорость до 2800 оборотов в минуту. Снятый с машинки рабочий двигатель нужно просто смазать – и он готов к новым подвигам.

Такие моторы отличаются тихой работой. Их единственный недостаток – внушительные габариты

  • Коллекторный – такой вид мотора вы обнаружите в конструкции большинства бытовых приборов. Подобные устройства могут работать от постоянного и переменного тока, имеют компактные размеры и управляемую частоту оборотов. Единственный недостаток такого движка – стирающиеся щётки, но эти детали можно при необходимости заменить.

Нужно признать, что, в сравнении с асинхронным, такой мотор более шумный. Кроме того, он часто перегревается и даже искрит

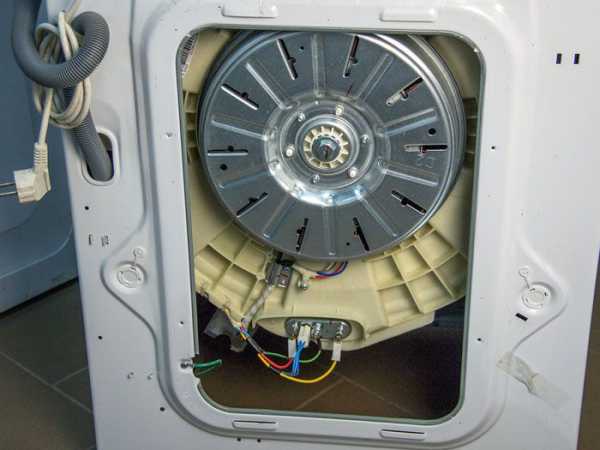

  • Бесколлекторный прямой привод – самый современный движок от корейского производителя. Вы обнаружите его в современных стиральных машинках от LG и Samsung.

Подобные модели – самые компактные. Они отличаются износостойкостью, простотой конструкции и высоким КПД

Теперь, когда вы можете определить тип мотора, осталось решить, куда можно применить двигатель от стиральной машины.

Правильно разбираем и решаем, что можно сделать из деталей старой стиральной машины

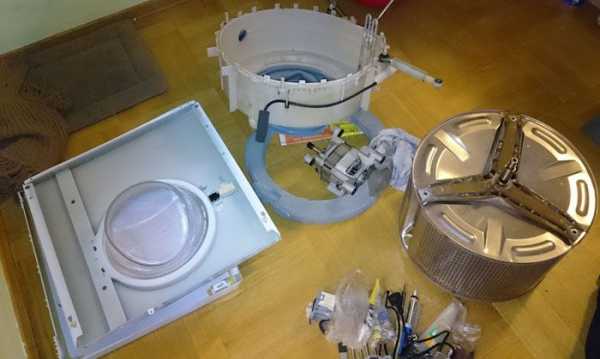

Разборка стиральной машины – дело неспешное. После работы с водой на деталях может остаться солевой нарост, его нужно аккуратно снять, чтобы не повредить запчасти при снятии. Что можно сделать из старой стиральной машины? Для самоделок пригодится мотор – он станет основой для многих устройств. Ещё в дело пойдёт барабан. Обычно он изготовлен из нержавейки. От барабана нужно отсоединить все патрубки. Полезным может оказаться и люк для загрузки. Кроме этих деталей, не спешите выбрасывать пружинки, противовесы и части корпуса.

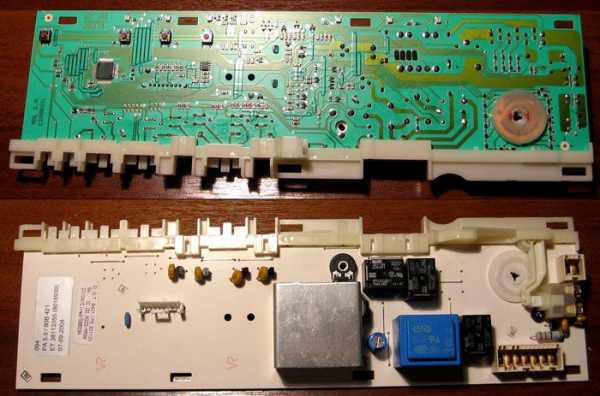

Для тех, кто разбирается в электронике, может понадобиться плата – на ней при необходимости легко найти запчасти для ремонтных работ

Как сделать точило или шлифовальное приспособление из двигателя для стиральной машины

Точило – один из самых востребованных инструментов для дома. С его помощью можно наточить садовые инструменты, домашние ножи и ножницы. Если у вас ещё нет такого – купите его в любом магазине инструментов или сделайте точильный станок из стиральной машины. Самый сложный момент – как закрепить наждачный круг на моторе. Проще всего купить готовый фланец. Выглядит он примерно так.

Фланец для мотора

Можно выточить фланец из металлической трубы подходящего диаметра, чаще всего подходит трубка с сечением 32 мм. От неё нужно отрезать кусок длиной 15 сантиметров, этого вполне достаточно для фиксации наждака. Фланец закрепляется на валу мотора сваркой или сквозным болтом. В видео подробно описано, как работает точило из стиральной машины, изготовленное своими руками:



Делаем токарный станок по дереву из стиралки

Что можно ещё сделать с двигателем от стиралки? Одна из популярный идей – токарный станок по дереву. Рассмотрим поэтапный процесс.

Как сделать своими руками из стиральной машины простую перосъёмную машину для домашних нужд

Время забоя птицы – хлопотный этап. Обычно делают это по осени, когда утки и бройлеры достигли нужного веса, и содержать их зимой уже невыгодно. Ощипать несколько десятков, а то и сотен тушек нужно очень быстро. Избавиться от каторжной работы можно с помощью перосъёмной машинки, а сделать легко всё из тех же деталей стиралки.

Единственное, что может вызвать затруднения, – поиск резиновых пальчиков с резьбой – билов. Их придётся заказать, так что учтите, что об изготовлении машинки нужно задуматься задолго до забоя

Для устройства можно не разбирать стиралку. Особенно удобно использовать машинки с вертикальной загрузкой. Нужно всего лишь закрепить билы в барабане так, чтобы они смотрели внутрь. Перед ощипом цыплячью тушку нужно ошпарить кипятком, а затем просто бросить во вращающийся барабан. Вот что получится:



Важно! Чтобы вода не попала на двигатель перосъёмной машины, нужно защитить его пластиковым кожухом.

И последний момент – перосъёмное устройство должно быть прочно зафиксировано, так как вибрация при загрузке тушки будет очень сильной.

Газонокосилка из бывшего в употреблении мотора

Продолжаем искать ответ на вопрос, где можно использовать мотор от стиральной машины-автомата. Ещё одна оригинальная идея – изготовление газонокосилки. Для небольшого участка вполне достаточно электрической модели, привязанной к источнику питания шнуром. Устройство такого агрегата очень простое. Потребуется изготовить платформу на четырёх колёсах с небольшим диаметром.

Платформа может быть выполнена из металла или ОСБ плиты, фанеры и даже корпуса той же стиральной машины

Двигатель закрепляется сверху платформы, вал продевается в отверстие внизу, и на нём крепится нож. Остаётся только приделать к тележке ручки и рычаг для включения и отключения питания. Если у вас завалялся асинхронный мотор, вы удивитесь, насколько бесшумным получится агрегат, даже в сравнении с заводскими моделями.

Совет! Чтобы на ножи не наматывалась трава, нужно слегка загнуть их режущие кромки вниз.

Видео: как сделать газонокосилку



Корморезка для животных

Для сельского жителя корморезка – очень важный в хозяйстве аппарат. И этот агрегат несложно сделать из стиральной машины-автомата.Что можно использовать: барабан и мотор.

Для корморезки потребуется изготовить корпус, в котором будет крепиться барабан с заточенными для резки отверстиями и крышкой для прижимания. Соединение вращающегося барабана и двигателя осуществляется через привод. Готовая модель выглядит так:



Как собрать генератор из старой стиральной машины

Мы продолжаем рассматривать самоделки из мотора от стиральной машины, и очередь дошла до генератора. У вас не получится собрать мощное устройство, но к случаю экстренного отключения вы вполне можете подготовиться. Для превращения двигателя в генератор придётся его разобрать и частично срезать сердечник. В оставшейся части сердечника нужно изготовить пазы для неодимовых магнитов.

Магниты нужно расположить в два ряда с одинаковым промежутком

Промежутки между магнитами заполняются холодной сваркой. Для работы устройства в комплект нужно включить аккумулятор от мотоцикла, выпрямитель и контроллер заряда. Подробности работы в видеоматериале:



Самодельная бетономешалка

Если вы затеяли небольшой ремонт, требующий, к примеру, оштукатуривания стен, вам пригодится бетономешалка. И снова пригодятся детали стиральной машины.

В результате вы получите компактный прибор с небольшой мощностью, который не жалко будет выбросить после окончания ремонтных работ

В качестве ёмкости для бетона можно использовать всё тот же барабан с предварительно запаянными отверстиями для слива воды. Лучше всего использовать детали от машины с фронтальной загрузкой, там почти ничего не придётся переделывать. Для укрепления корпуса используйте металлический уголок, а для удобного перемещения бетономешалки оснастите её колёсиками. Главная сложность в конструкции − изготовление «качелей» для правильного наклона и последующего слива бетона. Как это правильно сделать в видео:



Самоделки из двигателя от стиральной машины: циркулярная пила

Вы удивитесь, но и циркулярку тоже можно соорудить на основе мотора от стиралки. Важный момент в этом вопросе – дополнительное оборудование мотора устройством, регулирующим обороты. Без этого дополнительного модуля циркулярка будет работать неровно и просто не справится с поставленной задачей. Схема сборки устройства:

Схема циркулярной пилы

Принцип работы устройства прост: двигатель приводит в движение вал, на который одет малый шкив. От малого шкива идёт приводной ремень на большой шкив с дисковой пилой.

Важно! При работе с самодельной циркуляркой берегите руки. Все детали конструкции должны быть прочно закреплены.

Полученный в результате агрегат не будет очень мощным, так что его можно использовать только для роспуска доски толщиной до 5 см. Как работает такая самодельная циркулярка:



Что ещё можно сделать из барабана стиральной машины: оригинальные идеи декора

Барабан с его правильной перфорацией – материал для изготовления декоративных предметов. Вот несколько интересных идей.

Пуфик с основанием из барабана. Делается он несложно – потребуется всего лишь прикрепить ножки-колёсики и сделать мягкое сидение

Такой барабан можно превратить и в оригинальный светильник. Если внутри разместить лампу, перфорированная поверхность барабана отбросит блики на стены. Подобные светильники будут хорошо смотреться на потолке веранды или даже на полу

Тумбочки и столики. В барабанах с дверцей от машин с вертикальной загрузкой можно прятать нужные мелочи.

Так барабан превращается в шкафчик или столик-тумбочку

Делаем мангал из барабана от стиральной машины, фотопримеры

Металлический мангал – изделие временное. Рано или поздно он прогорает и требует замены. Можно каждый раз покупать новый или использовать подручный материал, например, барабан от стиралки. Сделать эту поделку из барабана от стиральной машины – пара минут. Вся прелесть в том, что в перфорированную ёмкость легко поступает кислород, из-за чего происходит активное горение.

Угли для шашлыка нагорают быстро, и процесс приготовления мяса значительно ускоряется

Металл барабана сможет выдержать пару сезонов. Сделайте для него удобную подставку, чтобы можно было не наклоняться, и всё готово. Шампуры стандартной длины удобно расположатся на небольшой жаровне. При необходимости можно слегка прихватить сваркой пару направляющих.

Как сделать хорошую коптильню из барабана стиральной машины

Вишенка на торте в нашем вопросе – коптильня. Ароматное копчёное мясо, сало и рыбка – что может быть лучше к столу? Если у вас в сарае или гараже завалялся бак от машины с вертикальной загрузкой – считайте, дело в шляпе.

В днище бака необходимо вырезать отверстие для топки, внутри приварить крепления для подвеса продуктов. Остаётся только установить бак на очаг, подвесить рыбу или сало, накрыть бак сверху крышкой и запалить опилки.

Продукты нужно коптить несколько часов до готовности

Важно, чтобы топливо под коптильней тлело, а не горело. Такой прибор лучше расположить вдали от дома.

Важно! За такой коптильней придётся присматривать. Её нельзя оставлять надолго, огонь может разгореться, и вместо копчёного вы получите пригоревший продукт.

Надеемся, мы вас убедили в том, что не стоит сдавать старую стиральную машину в металлолом

Из её деталей можно сделать так много полезного для дома! Если вы имеете опыт в изготовлении подобных самоделок или можете предложить что-тоновое – пишите в комментариях!

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Ультразвуковая стиральная машинка своими руками

Стиральные машины уже давным-давно стали неотъемлемыми элементами домашнего быта. Они выполняют очень значимую роль в нашей жизни, экономя всегда недостающие время и силы. А слышали вы про то, что существует ультразвуковая стиральная машина своими руками. Да, стиральную машину, да еще и ультразвуковую, можно изготовить собственноручно, и в этой статье мы расскажем вам, как это сделать, о ее преимуществах и недостатках, и как ее вообще использовать.

к содержанию ↑

Как происходит стирка при помощи ультразвуковой машины?

Чтобы вы смогли научиться использовать ультразвуковой прибор, вам не понадобится вникать во все сложные инструкции:

  1. Загрязненное белье загружается в любую емкость с водой, а также моющим средством. Любопытно то, что размер емкости ничем не ограничены – стирать можно в стеклянной банке, даже в ванне – зависит все только от количества вещей, а также их объема.

Важно! Единственное, что вы должны будете учесть, — воды должно быть такое количество, чтобы одежда свободно плавала в моющем растворе.

  1. Чтобы достичь максимального эффекта, рекомендуем вам группировать белье по структуре и степени загрязненности ткани. Цветную одежду лучше всего стирать отдельно от белых, линяющую одежду не замачивайте в одном тазу вместе с прочими предметами.
  2. Если на одежде присутствуют пятна или же сильные загрязнения, их дополнительно можете намылить или обработать специальным пятновыводителем.
  3. Устройство расположите приблизительно посередине емкости, распределяя одежду вокруг излучателя, а затем источник питания подключите в сеть.
  4. По окончании процесса стирки блок питания отключите, извлеките устройство из воды, а затем поласкайте вещи привычным для вас ручным способом.
  5. Для того чтобы усилить эффект, можете дополнить полоскание работой устройства, положив его в емкости вместе с бельем приблизительно на 15-20 минут.

Важно! Нет смысла заглядывать внутрь тазика и пытаться рассмотреть в нем процессы, которые напоминают бурление воды и поднимают мыльную пену. Данный прибор работает совершенно бесшумно, и практически незаметно растворяет грязь, ликвидирует пятна посредством разрушения связи загрязненных микроэлементов с волокнами ткани. Далее загрязнения устраняются поверхностно-активными химическими средствами.

к содержанию ↑

Сколько надо стирать вещи ультразвуком?

Все время стирки зависит от количества вещей, уровня их загрязненности, типа ткани, температуры и уровня жесткости воды. В среднем на весь  цикл уходит приблизительно час. Но процесс всегда можно продлить или сократить, в некоторых случаях продолжительность процесса может составить 10-12 часов.

Важно! В случае если стирка происходит в огромном тазу или же в ванне, прибор лучше перемещать, а громоздкие вещи, такие как верхняя одежда и пледы – переворачивать.

Наиболее подходящие для больших стирок устройства — ультразвуковые стиральные машинки с парой излучателей.

к содержанию ↑

Преимущества миниатюрной техники

Самые главные преимущества ультразвуковой машинки это:

  • доступная стоимость;
  • компактные размеры;
  • работает в бесшумном режиме;
  • экономичная – миниатюрная “помощница” требует в сто раз меньше энергоресурсов, нежели автоматическая стиральная машина.

Еще к плюсам можно добавить такие факторы:

  • Процесс стирки при помощи ультразвука не портит деликатные вещи, обновляет и сохраняет их цвет, дезинфицирует и ликвидирует неприятные запахи.
  • Ультразвуковая стиральная машинка своими руками может справиться даже с такими проблемными элементами, как подушки, пледы, одеяла, шорты.
  • Ей вы можете доверить дорогое белье, которое изготовлено из натурального льна и шелка, кружевные наряды и изделия, которые украшены многочисленной фурнитурой, пайетками или же бисером.
  • Любые вещи, которые обладают ярлыком “Только ручная стирка” можете стирать при помощи этого аккуратного аппарата, потому что его работа более безопасна для ткани, нежели попытки устранить пятно при помощи активного трения.

Важно! Кстати, ничто вам не мешает использовать ультразвуковой аппарат не только для того, чтобы стирать белье, но и чтобы помыть посуду. К примеру, при помощи него вы можете вернуть утратившим первоначальный блеск столовым приборам, потускневшие вазы и рюмки. Еще одно достаточно полезное применение – чистка игрушек, которые изготовлены из различного материала: текстиля, искусственного меха, пластика, резины.

к содержанию ↑

Минусы:

  • Наиболее существенный и главный недостаток ультразвукового аппарата заключается в том, что есть необходимость отжимать и полоскать белье собственноручно. Тем, кто уже давно отвык от такого трудоемкого процесса, наверняка не понравится возвращаться к старым методам, особенно, если речь идет о пледе или же джинсах.
  • При всем этом, после ручного отжатия с вещей продолжает капать вода, что достаточно неудобно, если белье сушить приходится не над ванной.
  • Еще один недостаток заключается в том, что весь процесс стирки придется контролировать: переворачивать белье, перемещать устройство, не забывать о времени, и ожидать, когда полученный результат вас удовлетворит.

Важно! Исходя из этого, можно сказать, что ультразвуковая машинка своими руками больше подходит в роли дополнительного приспособления, которое облегчает стирку деликатного белья, а не в роли основной “помощницы”.

к содержанию ↑

Как изготовить ультразвуковую стиральную машину быстро?

Для того чтобы ультразвуковая стиральная машина своими руками получилась эффективной и безопасной, вам понадобятся:

  • Импульсный блок зарядки вашего сотового телефона – 1 шт;
  • Пьезоэлемент -1 шт;
  • Клей;
  • Корпус -1 шт;
  • Паяльник;
  • Герметик.

Важно! Пьезоэлемент покупать не обязательно. Возможно, он найдется дома — сломанный или надоевший  телефон, электронный будильник, старая китайская или корейская магнитола, игрушка с пьезоэлементом или колонки.

Процесс изготовления ультразвуковой машинки:

  1. Аккуратно разберите зарядное устройство и найдите электролитический конденсатор на 400 В, как правило, 2,2-10 мкф. Случается так, что стоят сразу 2, но иногда изготовители могут поставить ни одного, ну нам же проще. Если он стоит за выпрямительными диодами, то  выпаиваем его.
  2. Припаяйте один проводок (+) с выпрямителя на трансформатор таким образом, чтобы ваш пьезоэлемент был подключен к самим выходным ножкам трансформатора, обходя выпрямительные диоды и конденсатор.

Важно! Конденсатор, как ненужный элемент, можете также выпаять на запчасти.

  1. Надежно закрепите в понравившемся вам корпусе провод, склейте плотно пьезоэлемент, припаяйте провода, не обращая никакого внимания на их полярность.
  2. Залейте герметиком в 2 слоя с промежутком времени для того, чтобы слои подсушились.
к содержанию ↑

Видеоматериал

Вот и все! Ультразвуковая стиральная машинка своими руками вполне готова к использованию! Пользуйтесь ею в свое удовольствие, облегчая себе повседневную стирку, когда не хочется загружать стиралку-автомат лишь частично.

Поделиться в соц. сетях:

serviceyard.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
