Световой короб, объёмные надписи и вывески своими руками

Рекламная индустрия(наружная реклама) основной своей целью имеет привлечение внимания прохожих. Очевидно, что свет в этом вопросе играет ... Просмотров: 114345

Наружная реклама - один главных из способов привлечения внимания случайных прохожих, многие из которых впоследствии могли бы стать вашими клиентами. Наиболее популярными решениями в плане изготовления вывесок являются световые короба(лайтбоксы) и объёмные надписи. И в первом и во втором случае качество работы можно разложить на три составляющие:
1) качество конструкции
2) дизайн
3) подсветка

В этой статье мы постараемся на нескольких примерах рассказать о том как сделать вывеску своими руками.

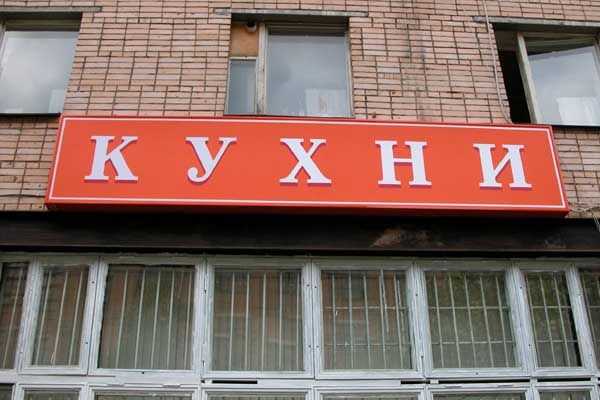

Световой короб (лайтбокс) – один из самых популярных видов изготовления вывесок. Лайтбокс – это объемная прямоугольная или фигурная конструкция с внутренней подсветкой.

Лицевая часть короба.
Самый дешевый вариант исполнения – это транслюцентный баннер, но его использование обязывает Вас приобрести более дорогую систему для натяжки баннера, либо для него потребуется варить специальную жесткую конструкцию. Поэтому баннер на лицевой части применяют только тогда, когда длина короба превышает размеры листовых материалов.

Самый популярный материал на лицевую часть светового короба - это молочный акрил. Использование молочного акрила вместо прозрачного обусловлено тем, что молочный акрил обладает свойством рассеивать свет, что делает подсветку лицевой части более ровной.

Когда лицевую часть короба нужно сделать размером более 3м, иногда используют сотовый поликарбонат. При своей легкости и низкой стоимости этот материал имеет ряд недостатков – при нагревании он подвержен деформации, также он имеет сотовую структуру, и, соответственно, быстро засоряется, туда попадает пыль и насекомые.

Также экономичной альтернативой оргстеклу (акрилу) служит полистирол. По сравнению с акрилом этот материал достаточно хрупок и более подвержен разрушительному воздействию окружающей среды.

Способы нанесения изображения.
На материал лицевой части наносится транслюцентная пленка с печатью, либо аппликация из виниловых пленок. Печать на пленке имеет более низкий коэффициент яркости, особенно когда изображение выполнено в светлых тонах. Так же она имеет свойство быстро выгорать – через год цвета станут тусклыми.

Виниловая аппликация намного более красочна и при засветке дает отличную яркость изображению. Так же она не выгорает и лучше защищена от внешних воздействий. Однако пленка имеет высокую стоимость, а также сложна в установке. Кроме того растровые изображения фотографического характера (градиентные переходы, неравномерные цвета) могут быть выполнены только с помощью печати на пленке или баннере.

Боковые поверхности короба.
При небольших размерах короба лучше всего использовать алюминиевый или пластиковый профили. Боковая часть короба может быть выполнена в разных размерах. Лучше всего применять профили размером от 90 до 180мм. При экономии на ширине профиля повышаются затраты на подсветку, в связи с уменьшением расстояния между лампами

Задняя часть короба.
Самый практичный вариант – стенка из оцинкованной стали, поскольку она имеет высокую прочность и не подвержена коррозии. Так же она имеет более низкую стоимость по сравнению с другими материалами. Кроме варианта с оцинкованной сталью, задняя стенка может быть изготовлена из пластика, композитной панели и других непрозрачных листовых материалов.
Подсветка короба
Для подсветки световых коробов чаще всего используются люминесцентные лампы, так как они имеют низкую стоимость и дают хорошее рассеивающее свечение. В последнее время всё чаще и чаще лампы заменяют светодиодной лентой. В качестве замены рекомендуем взять катушку сверхьяркой водостойкой ленты. Это не дорого, долговечно и энергоэффективно. Ленту можно приобрести здесь.

Неоновая подсветка, как правило, используется только при изготовлении фигурных световых коробов. Стоимость такой подсветки значительно превышает люминесцентную.

Светодиодная подсветка очень удобна для создания объемных букв и световых символов.

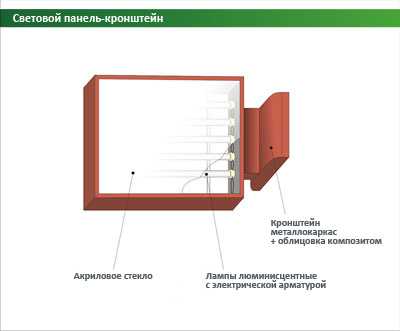

Панель-кронштейн – это двусторонний световой короб, который расположен перпендикулярно зданию, столбу или любой другой несущей поверхности. Для его изготовления варится конструкция из профильной трубы. У такого типа короба обе стороны – лицевые.

Фигурный короб – это световой короб нестандартной (непрямоугольной) формы. Для его изготовления используют 2 основные технологии.
1 – алюминиевый ALS-профиль, который способен принимать любую форму, очерчивая всю фигуру по периметру. Профиль всегда используется в сочетании с тримом L-образной или F-образной формы для соединения лицевой и боковой частей. В качестве задней части в таких коробах нужно использовать ПВХ - пластик не менее 5 мм толщиной.
2 – борт короба изготавливается из ПВХ – пластика и напрямую склеивается с лицевой частью короба.

Теперь более подробно рассмотрим технологию изготовления светового короба.
Для начала на компьютере делаем макет изделия в масштабе 1:1. Сделать это можно с помощью программы Corel Draw. Файл под резку на плоттере делается сверхтонкими контурами в кривых.
Далее это изображение нарезаем на пленке Oracal с помощью плоттера. Снимаем лишнее вокруг букв или графики.

Наносим монтажную пленку на выбранную пленку от центра к краям. Обрезаем лишнее.

Нарезаем алюминиевый профиль (с учетом уголков и длины ламп+5см).

Собираем 3 из 4-х частей светового короба (профиль и уголки)

Высверливаем отверстия для саморезов в профиле и уголках. Закрепляем саморезами 3 части профиля.

Далее необходимо изготовить задник. Разрежем ПВХ ножом или пилой под размер.

Подрезаем углы.

Вставляем задник в короб.

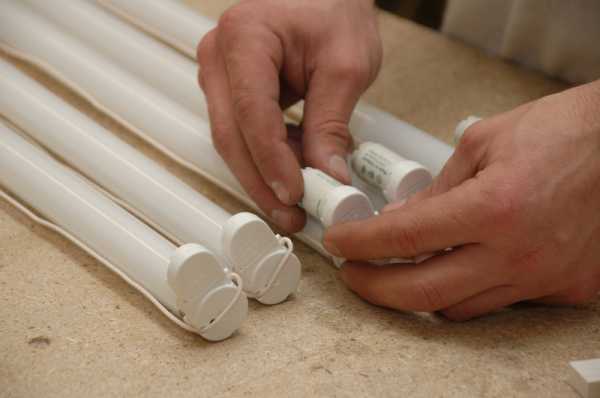

Готовим лампы, дроссели, монтажный провод ПВ1, стартеры, патроны, держатели. Патроны надеваем на лампы, вставляем стартеры.

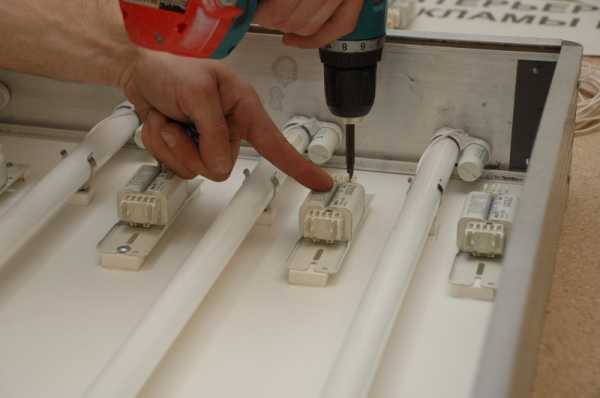

Теперь необходимо разметить места крепления держателей ламп и дросселей. Необходимо нарезать чопики из ПВХ 5-10 мм. Далее приклеиваем их на задник. Закрепляем держатели для ламп и дроссели с помощью саморезов.

Нарезаем проводку для ламп. Устанавливаем лампы в держатели. Соединяем проводку внутри короба

Выводим проводку наружу через отверстие. Изолируем.

При использовании светодиодной ленты вопрос установки занимает намного меньше сил и времени. Нужно просто порезать ленту на кусочки нужной длины, подключить провода и вывести на блок питания.
Вырезаем лицевую панель из оргстекла. Закругляем углы.

Снимаем защитную пленку с лицевой панели. Очищаем с помощью распылителя и резинового ракеля. Устанавливаем изображение или текст. Выравниваем с помощью линейки.

Снимаем основу пленки. Пластиковым ракелем разглаживаем пленку.

Осталось просверлить 2-3 отверстия диаметром 6-10 мм в нижней полке для отвода влаги. После чего устанавливаем нижнюю полку. Световой короб готов к монтажу.

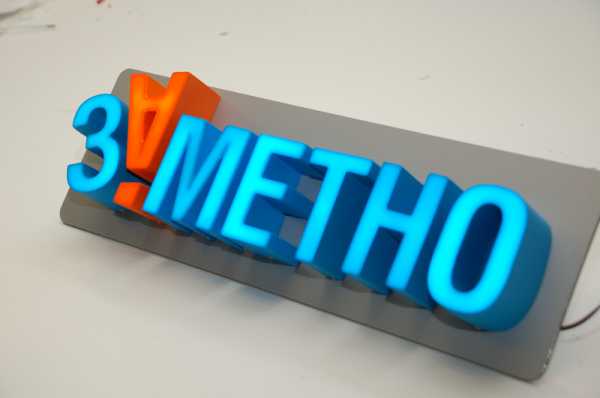

Изготовление объемных букв.
Сначала вновь необходимо изготовить макет в Corel Draw. Лицевики делаем в кривых и сверхтонкими линиями. Важно не забыть инвертировать буквы для резки по горизонтали. Задники готовим по внутреннему контуру.
Нарезаем лицевики и задники. Лучше всего делать это с помощью фрезеровального станка с программным управлением. Однако можно сделать это и своими руками.

Теперь нарезаем полосы для боковин из ПВХ 2-3 мм.

Отмеряем и отрезаем необходимый кусок. Торцуем стороны.

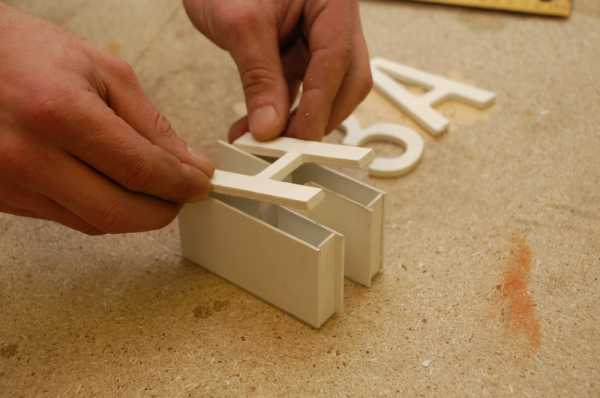

Далее склеиваем все части между собой.

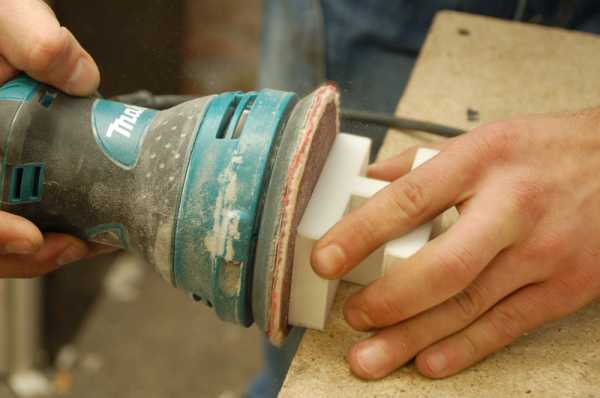

Зашлифовываем неровности.

Оклеиваем специальной светопропускающей пленкой, например Oracal 8500 series. Боковые стенки лучше оклеить пленкой того же цвета, не пропускающей цвет, например Oracal 641 series

Наклеиваем светодиодные ленты на задники. Припаиваем соединительные провода

Устанавливаем задники букв на подложку

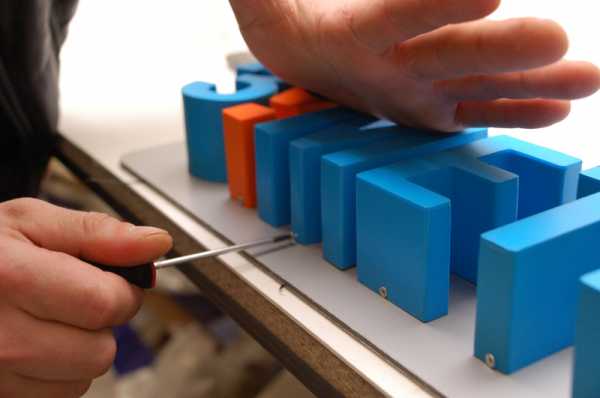

Закрепляем клееные части на задники саморезами, заклеиваем головки.

Осталось только подключить конструкцию.

www.lights-market.ru

Световая реклама своими руками. - Светзавод

Каждому владельцу своего бизнеса хочется выгодно выделиться на фоне своих конкурентов. В настоящее время технологии производства световой рекламы шагнули далеко вперед и предлагают широчайший выбор материалов и технологий, для изготовления вывесок на любой вкус и бюджет.



Реклама: Как купить дюралайт со скидкой в 10%?



Давайте рассмотрим дюралайт и LED-неон, как доступный материал для изготовления не только вывески, но и декоративно-светового оформления входной группы, фасада вашего здания, или даже интерьера (как ресепшена, так и элементов интерьерного дизайна). Почему именно дюралайт, или LED-неон? Дело в том, что именно эти материалы не требуют каких-то особых знаний технологии изготовления вывесок, требующих учета многих нюансов. К тому же современный дюралайт изготавливается на основе тех же самых светодиодов, за счет чего его светоотдача будет максимальной, применимо к технологии его изготовления.



Разберемся, почему же светодиодный дюралайт, световые модули, ленты и LED-неон лучше старых, добрых неоновых трубок, морально и технологически устаревших ламп накаливания и люминисцентных ламп. Думаю, что лампы накаливания сразу отметаются в сторону. В наружной рекламе такие лампы использовались порядка 40 лет назад, да и то из-за отсутствия других альтернатив. Единственный случай — дюралайт (еще совсем недавно его собирали на основе миниатюрных лампочек накаливания).

УСТАРЕВШИЕ МАТЕРИАЛЫ ДЛЯ КОРОБОВ И ВЫВЕСОК.

  • Лампы накаливания — высокая теплоотдача неприменима для наших условий. Зимой такая лампа во время работы, растапливает снег и лед вокруг себя, пластиковые элементы вывески, ее заливает водой, когда она выключается и остывает, то обрастает льдом, который в итоге снова растапливает и благополучно выгорает вместе с элементами электропроводки. Крайне низкий КПД — высокое энергопотребление, низкая светоотдача. Забудем о них.
  • Люминисцентная электрика — из люминисцентных ламп невозможно создать сложных элементов. Такая электрика долго и плохо включается при низких температурах. Малый выбор вариантов цвета свечения ламп. В последнее время имеет применение только в световых коробах, либо для подсветки витрин. Благополучно вытесняется LED-технологиями, имеющими более высокий КПД светоотдачи, в разы большую наработку на отказ и менее требовательными к температуре окружающей среды. В единичных случаях энергосберегающие лампы встречаются в маленьких вывесках, сделанных кустарным методом. Считаю такое использование недопустимым, если не с эстетической точки зрения, то хотя бы из-за низкого класса IP, что может оказаться весьма чреватым для любителей «сэкономить».

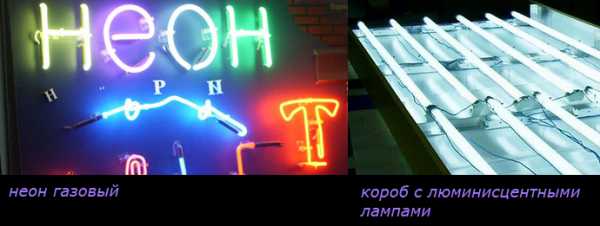

  • Неоновые (газосветные) трубки — являясь на данный момент одной из самых старых технологий, имеет не так уж много недостатков по сравнению с LED-неоном и, даже светодиодным дюралайтом. Но недостатки есть и существенные — для газосветных трубок рабочим температурным режимом считается сравнительно узкий диапазон от -25 до +50 С. При меньшей температуре для работы трубки требуются повышенные токи, что резко сокращает срок службы самой трубки. При реальных условиях эксплуатации замечено, что температура -15 и ниже приводит к существенному падению яркости неоновой трубки, в результате чего ключевая надпись названия Вашего магазина, выполненная неоном, уступает в светимости нижерасположенному коробу на люминесцентных лампах. Так же неоновая реклама требует очень высокого напряжения питания, что является опасным при интерьерном использовании, да и приходится думать где разместить громоздкие и тяжелые трансформаторы питания. Еще один существенный минус — стекло хрупкое! Ну и к тому же мы рассматриваем возможность изготовления рекламы своими руками, а с неоновыми трубками без помощи грамотных специалистов и дорогостоящего оборудования не обойтись.

СОВРЕМЕННЫЕ СВЕТОВЫЕ МАТЕРИАЛЫ ДЛЯ СВЕТОВЫХ ВЫВЕСОК И КОРОБОВ.

В итоге получается, что для изготовления световой рекламы, или ее элементов своими руками, нам не подходят ни люминисцентные, ни газосветные технологии. Вот здесь мы и возвращаемся к использованию в наших целях светодиодному дюралайту, LED-неону, светодиодной ленте и световым модулям как к самым доступным и выгодным для нас материалам.







Плюсы (+).

  • Долговечность — наработка на отказ светодиодов составляет до 100 000 часов непрерывной работы. Заявленной ниже 30 000 часов наработки на отказ я не встречал даже у китайских производителей.
  • Крайне низкое энергопотребление — LED-неон флекс потребляет 4-8 Ватт на погонный метр (неоновая трубка порядка 20 Вт-метр). Вообще, как показывает практика, при одинаковой силе свечения, светодиоды потребляют в 4 раза меньше энергии, чем люминисцентные, и примерно в 10 раз меньше, чем лампы накаливания.
  • Рабочие температуры — рекомендованный производителями светодиодов диапазон колеблется от -70 в нижней границе диапазона до +85 (осторожные производители ограничивают этот порог +50)- в верхней. При этом яркость свечения сохраняется, равно как и мгновенный пуск.
  • Гибкость — как дюралайт, так и LED-неон по сути являются гибкими пластиковыми трубками, с выложенными внутри светодиодами и элементами электросхемы. Хотелось бы заметить, что дюралайт гнется легче, с меньшим радиусом изгиба и по любой оси в отличии от LED-неона. Вследствии этого фактора LED-неоном удобнее выкладывать плоские и достаточно крупные элементы вывески (например контуры букв), дюралайтом же можно без проблем повторить любой контур элемента дизайна.
  • Высокий коэффициент IP65 — большинство производимых на данный момент трубок могут абсолютно без проблем работать будучи полностью погруженными в воду.



Минусы (-).

Мы разобрали массу преимуществ светодиодного неона и дюралайта, но ведь наверное существуют и недостатки? Да, свои недостатки есть, как у LED-неона, так и у дюралайта.

  • Общий недостаток — кратность реза. В связи с тем, что внутри трубки расположены элементы электросхемы устройства, как дюралайт, так и LED-неон имеют определенный шаг (кратность) реза, который варьируется от 0,15 до 3,0 метра для дюралайта и от 0,91 или 1,52 метра для LED-неона. В связи с этим накладываются некоторые ограничения по дизайнерскому исполнению, т. к. приходится куда-то прятать излишки длины светового шнура.
  • Считается, что недостатком дюралайта по сравнению с LED-неоном, является дискретность свечения дюралайта. Т.е. можно сэкономить и сделать контурную подсветку вывески из более дешевого, по сравнению с LED-неоном, дюралайта, но в итоге мы получим либо неравномерный свет с ярко-выраженными точками засветки (при близком расположении засвечиваемой поверхности к вывеске), либо слишком слабенькое и невыразительное свечение (при увеличении расстояния от вывески до засвечиваемой поверхности). Естественно, что недостатком этот момент можно считать, только при выполнении определенных задач, но при выборе дизайнерского решения все же всегда следует учитывать, что шаг между светодиодами в дюралайте очень заметен и составляет 0,5 - 2,5 см, тогда, как LED-неон имеет ровное, не отличимое от неонового, свечение по всей своей длине.

  • Ну и напоследок хочу еще раз заметить, что LED-неон хорошо гнется только в одной плоскости, а по другим плоскостям радиус изгиба значительно уступает дюралайту, что нельзя не учитывать, если вы хотите подсветить сложную форму небольшого размера.













Что еще нам нужно знать про использование дюралайта и LED-неона? Как запитать и как крепить к поверхности. Крепится к поверхности и то и другое элементарно при помощи клипс (можно и на обычные пластиковые стяжки), либо П-образной направляющей. Элементы электромонтажа просты и не требуют особого разбирательства. Блоки питания, соединительные коннекторы, заглушки — все это продается там же, где и сами трубки. Все, что может дополнительно потребоваться при монтаже на открытом воздухе — это силиконовый герметик, которым стоит залить места стыков электропроводки.





На основе статьи: mskshop.ru

svetzavod.ru

Как сделать светодиодную вывеску своими руками?

Светодиодная вывеска-реклама – самый лучший способ привлечь клиентов или будущих покупателей, а также простых прохожих. На данный момент используются так называемые лайтбоксы или объемные надписи. Успех будет достигнут при соблюдении трех правил:

  1. Качество конструкции должно быть высоким.
  2. Дизайн должен выделяться из серой массы.
  3. Подсветка делается из ярких, красочных светодиодов.

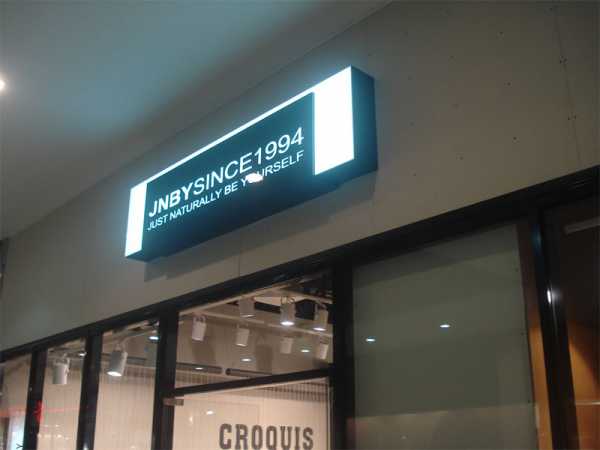

Светящаяся вывеска

Лайтбокс – зачастую прямоугольная конструкция с встроенной подсветкой внутри. Подобные вывески применяются повсеместно. Такая реклама, сделанная своими руками, очень эффективна. Короба с подсветкой имеют различную форму, высоту и ширину, но их классифицируют по конструктивным особенностям:

  1. Односторонние.
  2. Двусторонние.

Первые применяют только для рекламирования на фасаде, так как заднюю часть все равно не будет видно. Двусторонние обычно крепят перпендикулярно к зданию, дабы повысить результативность рекламы. Также их делят по назначению:

  1. Внутренняя реклама.
  2. Наружная реклама.

Порядок работ

Передняя часть короба

Транслюцентные баннеры являются самыми дешевыми, но к ним нужна более дорогая система натяжки или приходится применять жесткую конструкцию.

Самый часто используемый материал – молочный акрил. Его главное свойство – это рассеивание света, тем самым визуально он делает подсветку ровной.

Вывеска с подсветкой, сделанная своими руками

Альтернатива акрилу – полистирол. Его используют из-за дешевизны, но он более хрупок и подвержен воздействию окружающей среды.

Нанесение изображения на короб

На перед короба наносится пленка или же аппликация из виниловых пленок. Печать на пленке давно устарела, так как быстро выгорает на солнце и теряет свои краски. Того же не скажешь про виниловую аппликацию. Она намного красочнее, практичнее и почти не портится. Есть, конечно, и недостаток – она очень дорого стоит, и монтаж требует определенных знаний.

Боковая поверхность короба

Если речь идет о небольшом коробе, то можно использовать алюминий или пластик в качестве профиля. Эта часть выполняется в абсолютно разных размерах и формах. Но лучше всего делать короба не шире 180 мм, так как затраты на освещение значительно увеличатся.

Задняя часть короба

Лучший вариант для задней части – оцинкованная сталь, так как она не подвержена коррозии и весьма прочна. Немаловажно и то, что она имеет низкую стоимость. Также задняя часть может изготавливаться и из других непрозрачных материалов – пластмассы, композитной панели.

Подсветка короба

Чтобы осветить короб, зачастую применяются люминесцентные лампы. Они очень дешевые и практичные, при этом выдают неплохой световой поток, но они сильно греются. На смену им пришли светодиодные ленты, так как они лучше по всем параметрам.

Неоновая вывеска ярко светится ночью

Для освещения фигурных вывесок используют неоновые лампы.

Изготовление короба


Наверное, каждый мужчина мечтал сделать светящуюся вывеску своими руками. И каждый задавал вопрос – а как сделать? Рассмотрим данный процесс по этапам.

  1. На компьютере нужно сделать макет будущего изделия 1:1. Есть специальная программа – Corel Draw.
  2. После вырезаем полученное изображение при помощи плоттера.
  3. Теперь нужно нанести монтажную пленку от центра к краям и обрезать лишнее.
  4. Затем нужно вырезать алюминиевый профиль и не забыть учесть длину ламп.
  5. Монтируем третью часть короба (только профиль и уголки).
  6. Теперь нужно изготовить заднюю крышку и вставить ее в короб.
  7. Пришло время приготовить нужный инструмент для монтажа.
  8. Изготавливаем держатели для ламп. Крепятся они на заднике короба с помощью саморезов.
  9. Далее монтируем лампы к держателям и подключаем проводку. После чего ее нужно изолировать.

При применении светодиодных лент задача упрощается до минимума, так как монтаж крайне прост. Нужно снять защитную пленку и правильно прикрепить ленту к панели.

  1. После следует вырезать из оргстекла переднюю часть и обработать ее от заусенцев.
  2. Сняв защитную пленку, можно приступать к размещению текста.
  3. Сверлим отверстия для отвода влаги в нижней полке.

Ярко светящийся бигборд

Опираясь на вышесказанное, можно также сделать неоновую вывеску и светящиеся таблички.

Получается, что собственными силами можно изготовить прекрасный рекламный щит или вывеску. Нужно только лишь правильно подобрать материал и прибор освещения. На данный момент лучше всего использовать светодиодные ленты.

lampagid.ru

Светодиодный щит из пластика | Реклама своими руками

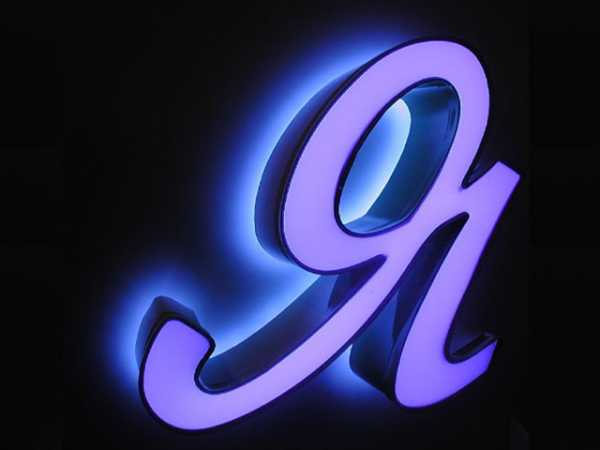

Наверняка многие замечали красивые объёмные буквы с подсветкой. Они повсеместно используются в наружной рекламе и внутри помещений. При всём разнообразии светодиодных модулей и лент необходим образец основных из них в одном месте (что б было проще выбрать что использовать в новой вывеске). Для этого одному рекламному агентству и понадобился светодиодный щит.

Процесс изготовления стенда точно такой же, как и процесс изготовления объемных букв. Далее описание процесса изготовления и видео готового стенда.

 Как делают светящиеся рекламные вывески из ПВХ?

Поливинилхлорид (ПВХ, полихлорвинил, винил, вестолит, хосталит, виннол, корвик, сикрон, джеон, ниппеон, сумилит, луковил, хелвик, норвик и др.) — бесцветная, прозрачная пластмасса, термопластичный полимер винилхлорида. Отличается химической стойкостью к щелочам, минеральным маслам, многим кислотам и растворителям. Не горит на воздухе и обладает малой морозостойкостью (−15 °C). Нагревостойкость: +65 °C.                                                              (Википедия)

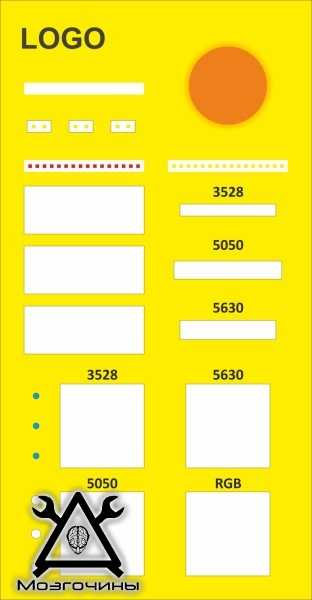

Составление проекта в электронном виде

Сперва размещают всё на своих местах со строго заданными размерами.

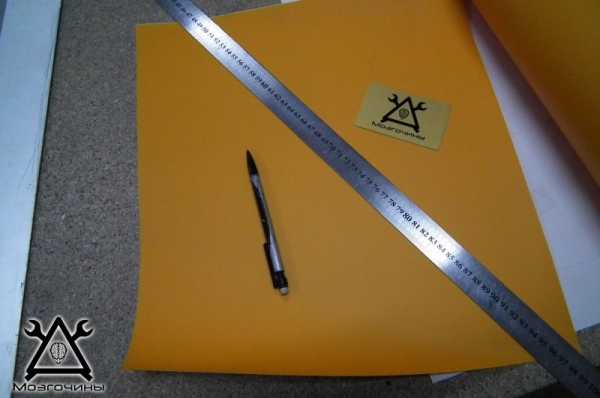

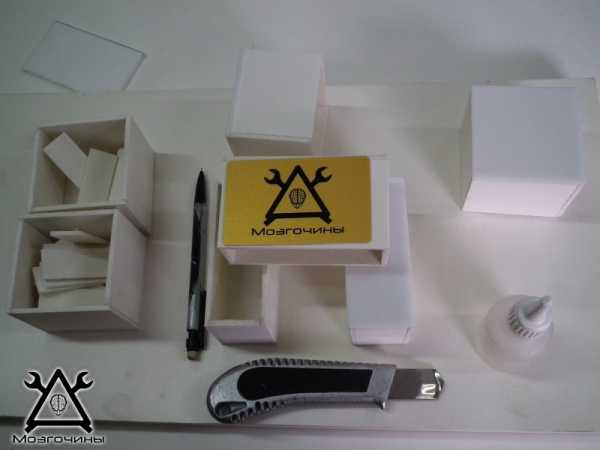

Вырезание лицевой части и бортов

С лицевой стороны должен быть светопропускной пластик. Зная точные размеры нарезают на станке с ЧПУ.

Я делал всё в ручную. Простые формы легко нарезать и так. На бортах используется вспененный ПВХ. Он легко режется ножом, выпускается разной толщины и очень удобен в моделировании каких то штуковин. Получаются довольно прочные изделия.

Инструменты на этом этапе:

  • линейка
  • карандаш
  • строительный нож
  • угольник
  • шкрябалка 🙂

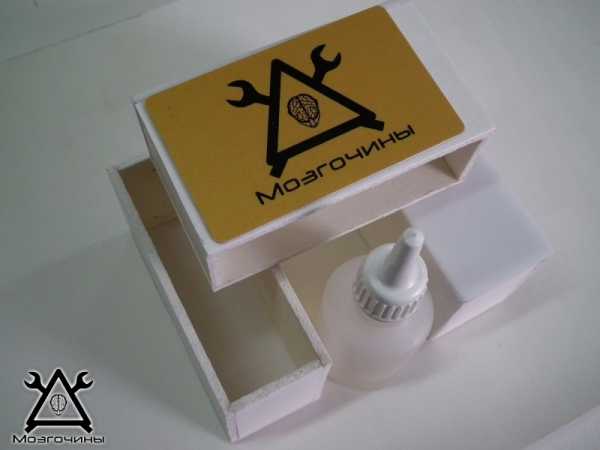

Склеиваем суперклеем

Обычный цианоакрилатный клей.







Неровности на торцах обрабатываем на точиле. Его я прикупил еще давно, когда делал украшения своими руками.

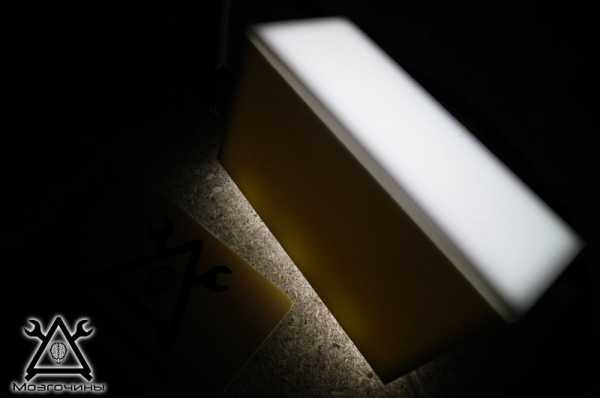

Почти готовый коробок с подсветкой.

 Оклейка бортов винилом

По задумке борта должны иметь оранжевый цвет, а пластик у нас белый. Что же делать? Самый простой способ — оклейка виниловой (пвх) плёнкой.

Инструменты:

  • — шкрябалка
  • + ножницы
  • + терпение, терпение, терпение

Сперва вырезается полоска с запасом по ширине. Поверхности очищаются от пыли и крошек.

Клеится плёнка и и все лишнее по бокам срезается.

Делаем разметку

Для того, чтобы упростить задачу с режущего пленку станка был снят нож и приделан стержень с обычной ручки. Теперь станок умеет рисовать:

Этот лист я наложил сверху щитка для стенда и попродавливал в нужных местах ручной.

Клеим нижние борта

Короб с подсветкой состоит из 2-х частей. С верхней мы уже разобрались. Что же внизу?

Внизу должна быть почти такая же подложка с бортами.

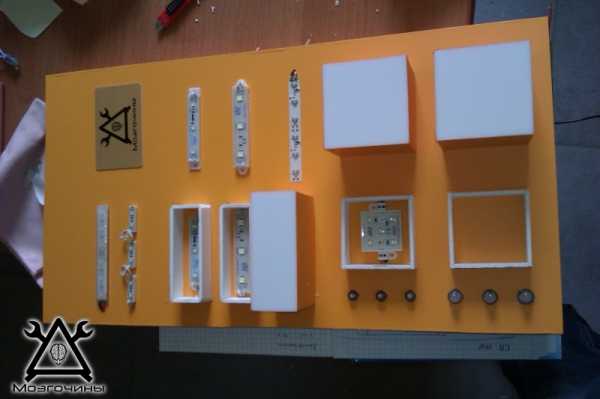

Ставим светодиодные модули и кнопки

Главное разместить все модули правильно. Я немного сперва запарился. Затем сверлим отверстия под провода и кнопки вверху.

Эффект бесконечности и контражурный эффект

Добавил эффект бесконечности, совмещённый с контражуром. Принцип первого хорошо описан в моей старой статье про моддинг. Он пока что редко всртечается в рекламе, хоть по моему мнению это несправедливо! Так заказчик будет видеть что и такое могут сделать.

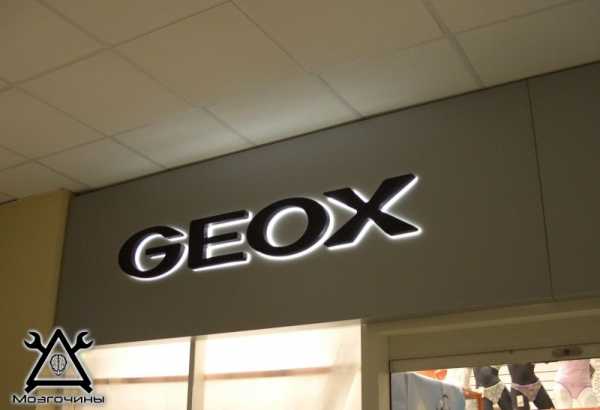

Контражур встречается куда чаще! Кольцо я вырезал на самодельном станке с ЧПУ, подаренным  Mazorchik‘ом.



Может это не эталон создания свечения вокруг предметов, но положительный результат определённо есть.

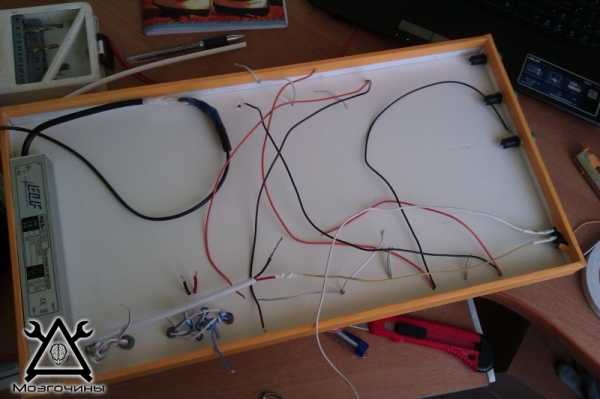

Паяем и изолируем

Теперь всё это дело нужно спаять! Проводов немало, хоть не все модули ещё в наличии, пустые коробочки будут заполняться.

Инструменты:

  • паяльник
  • дрель
  • нож

Из расходников — провода, клемники, припой, термоусадка и изолента.

Всё питается от 12 вольт. Даже круглые светодиодные модули, рассчитанные на 5 вольт подключены последовательно по 3 штуки и отлично светят.





Уборка

Все работы подобного характера заканчиваются одним и тем же — УБОРКОЙ гадюшника 🙂

Испытания самодельного стенда

Теперь вы знаете как сделаны подобные проекты:





На момент написания статьи в интернете очень немного подобных инструкций. Что знал, тем поделился. Ньюансов конечно масса, как и в любом деле, так что спрашивайте.

Если ты дочитал эту статью до конца, поздравляю, значит столько букв писались не зря, а ты обладаешь истинным любопытством и жаждой знаний!

(С) -=sTs=-


ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

mozgochiny.ru

Объемная светодиодная реклама своими руками


В этой статье рассмотрим, как изготовить объемную рекламу с минимальными затратами. Начинающим предпринимателям дорога каждая копейка и сэкономить на изготовлении рекламы неплохой способ минимизировать начальные затраты. Объемная реклама, которую изготовила мастер-самодельщица, подходит для установки внутри помещения, но по этой же технологии, использовав другие материалы, можно сделать и наружную рекламу.

Инструменты и материалы:
-Светодиодная лента;
-Блок питания;
-Разъем;
-Термоусадочная трубка;
-Картон;
-Красная бумага;
-Алюминиевая фольга;
-Принтер;
-Компьютер;
-Журнал с комиксами;
-Полимерный коврик;
-Клеевой пистолет;
-Нож;
-Паяльник;
-Фен;
-Ножницы;
-Маркер;
-Линейка;
-Малярный скотч;
-Подвесы;

Шаг первый: шаблон
Бумаге А 4 распечатывает буквы. Вырезает их.



Шаг второй: изготовление букв
Используя шаблоны букв вырезает буквы из картона.

Из картона нарезает полосы. Ширина полосок 4 см.


Приклеивает полосы по периметру букв.

Шаг третий: фольга
По шаблону вырезает буквы из фольги. Вклеивает фольгу внутрь букв.

Шаг четвертый: основание
Основание мастер сделала из тренировочного коврика. Обрезала шипы. Разрезала коврик на две равные части.

Склеивает две части коврика в длину.


Приклеила к основанию буквы.

К задней части основания приклеила подвесы.

Шаг пятый: светодиоды
Припаивает к разъему провод и закрепляет его в одной из букв.

Припаивает второй конец провода к контактам светодиодной ленты.


Приклеивает светодиодную ленту по контуру буквы и обрезает. Обрезает её и припаивает к концу провод.

Делает отверстия в букве. Протягивает в отверстие провод. Делает отверстие в соседней букве. Затягивает провод. Припаивает к проводу светодиодную ленту. Обрезает. И так устанавливает светодиодную ленту внутри всех букв.

Шаг шестой: дизайн
Лицевую часть букв мастер задумала сделать из популярных комиксов. Вырезала шаблоны из листов и приклеила их к буквам.

Затем оклеила внешние стороны букв красной бумагой.

Все готово, осталось только повесить надпись на стену.

Как вы видите, используя минимум бюджета и смекалку можно сделать хорошую вещь.
Вес процесс изготовления объемной светодиодной рекламы можно посмотреть на видео.


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Световая реклама своими руками | Рекламное агентство МедиаМетрикс

25.02.2014

Сегодня наружная реклама является одним из самых распространенных и быстро окупаемых инструментов рекламного бизнеса. Световая  реклама своими руками  очень популярна также. Это обусловлено ее выразительностью, яркостью и отличной заметностью в вечернее время.

Световая реклама бывает следующих видов:

  • световые коробы или лайтбоксы;
  • объемные световые буквы;
  • рекламные вывески;
  • супертонкие панели с подсветкой;

При этом разделение на виды довольно условно, так как лайтбоксы и световые буквы могут быть вывесками, а световые панели используют как в экстерьере, так и в интерьере.

Особенности изготовления световой рекламы

Конструкция для изготовления световой рекламы требует соблюдения особенной технологии. Это касается, в первую очередь, материала.

Также если вы купили новывй автомобиль. И Вам будет нужна для автомобиля качественная резина кордиант в магазине http://www.m.ua в котором Вы можете купить ее по выгодной цене. Также на сайте магазина Вы найдете большой выбор шин, которые подойдут для любой погоды и дорожной поверхности.

Для световых панелей, лайтбоксов и букв с внутренней подсветкой используется пропускающее свет акриловое стекло или прозрачный пластик, как фронтальная часть вывески. Именно на эту часть наносят транслюминистцентные аппликации или пропускающую свет пленку  с изображением рекламного характера. Для остальных деталей конструкции используют металл, пластик или же алюминий.

Устройство подсветки световой рекламы

Подсветка  световой рекламы различается по технологии.  Она бывает внутренней и внешней, а также контражурной. Внешняя подсветка световой рекламы обеспечивается с помощью галогеновых ламп-прожекторов, которые направляют луч света на элементы конструкции.

По поводу внутренней подсветки световой рекламы можно сказать, что существует несколько способов ее осуществления. При осуществлении внутренней подсветки используются энергосберегающие, люминесцентные, неоновые и светодиодные осветительные источники.

Их выбирают в зависимости от вида рекламной конструкции. Однако наиболее надежным и качественным внутренним источником подсветки все-таки считают светодиодную, несмотря на ее более высокую, по сравнению с аналогами,  стоимость. Именно данный вид подсветки дает простор для дизайнерского проектирования рекламной конструкции.

Отдельным пунктом следует выделить контражурную подсветку. Особенность производства рекламной продукции с такой подсветкой заключается в специфическом размещении источника света, обеспечивающего подсветку на общей картины, а только лишь ее контуров. Результатом такой подсветки является более изысканная и элегантная подача изображения.

Световая реклама  - изготовление и крепление

Все наружные рекламные конструкции оснащены креплениями. В основном это металлические несущие элементы.

В зависимости от способа крепления наружная световая реклама может быть:

  • настенной;
  • фасадной;
  • крышной;
  • дистанционной на кронштейнах;
  • напольной;
  • прикрепленной на рекламные подставки.

Нередко бывает так, что рекламодатели заказывают специальные проекты с нестандартными способами монтажа.

Если вы задумали сделать световую рекламу своими руками, то это вполне возможно при наличии необходимых инструментов и пары умелых рук.

Наиболее простым в исполнении будет транслюцентный баннер с системой для натяжки баннеров.  Материалом станет молочный акрил, который позволит рассеять подсветку и сделать изображение равномерным. Для создания боковых поверхностей профиля лучше использовать профили из алюминия или пластика.

Размер боковой части короба варьируется, но стандартными считаются размеры профилей 90 – 180 мм. На ширине профиля экономить не стоит иначе дороже будет сделать подсветку из-за уменьшения расстояния между светильниками.

Самым практичным материалом изготовления задней стенки короба является оцинкованная сталь, поскольку она не подвержена коррозии и имеет демократичную цену. Кроме оцинкованной стали можно использовать  пластик, композитные панели и прочие непрозрачные листовые материалы.

Для изготовления подсветки коробов применяют люминисцентные лампы из-за их дешевизны и хорошей рассеивающей способности. Сегодня все чаще их заменяют лентой со светодиодными светильниками. Для улицы можно приобрести сверхяркую водостойкую светодиодную ленту. Неоновые лампы, как правило, используют в создании фигурных световых коробов, но неон стоит гораздо дороже.

Теперь более детально о технологии изготовления светового короба. Наружная реклама фото видели многие, а теперь попробуем сделать все своими руками.

Сначала нужно сделать макет будущего изделия в масштабе 1:1. Поможет в этом программа Corel Draw. Для наших целей нужно использовать сверхтонкие контуры кривых. После создания макета нарезаем получившееся изображение на пленке Oracal с помощью плоттера.  Срезаем все лишнее с контуров букв и изображений. Затем наносим пленку для монтажа на выбранную пленку, двигаясь от центра к краю. Опять убираем все лишнее. Нарезаем профиль из алюминия и с учетов уголков, ламп прибавляем еще 5 см.

Соединяем между собой три из четырех частей светового короба. Для этого делаем отверстия для саморезов в уголках и профиле и закрепляем части профиля.

Затем делаем заднюю часть. Разрезаем ПВХ-панель пилой под необходимый размер и подрезаем углы. После этого вставляем заднюю стенку в короб.

Для проведения освещения готовим лампы, монтажный провод ПВ1, дроссели, стартеры, патроны и держатели. Лампы вставляем в патроны, затем вставляем стартеры. После этого нужно разметить места  для держателей ламп и дросселей. Для этого нарезаем пластиковые чопики (10 мм) и приклеиваем их на заднюю стенку короба. Делаем монтаж держателей ламп и дросселей саморезами.

Производим нарезку провода для ламп. Монтируем лампы в держатели. После соединяем проводку в самом коробе и выводим провод наружу через отверстие и обязательно изолируем. В процессе использования светодиодной ленты времени и сил уходит намного меньше. Ленту нарезают на полоски нужно длины, подключают провод и вывод к блоку питания.

Для изготовления лицевой панели нужно взять акриловую панель и закруглить ее. Защитную пленку с панели нужно снять. Поверхность очищаем распылителем и резиновым ракелем. Теперь настало время для приклеивания изображения или текста на панель. Для этого выравниваем его линейкой и снимаем основной слой пленки. Пластиковым ракелем разглаживаем пленку. Затем нужно просверлить несколько отверстий (6-10 мм) в нижней полке для отвода влаги и установить саму нижнюю полку.

Световой наружный короб готов к установке. Виды монтажа рассмотрены выше.

Удачи в ваших начинаниях на поприще рекламного бизнеса!

Видео: Световая реклама своими руками

www.media-metrix.com

Как сделать светодиодный световой короб своими руками

Решая вопрос, как сделать световой короб, следует в первую очередь изучить все тонкости конструкции данного вида. Например, для эксплуатации в более жестких условиях (на улице) необходимо будет подготовить усиленную раму. Для помещений достаточно упрощенного каркаса, кроме того, изготовление короба с подсветкой для рекламы в этом случае не предполагает использование металлического профиля для установки в качестве боковых стенок.

Подробнее о вывесках типа lightbox

Чтобы привлечь внимание прохожих на улице или же посетителей торгового центра, магазина, кафе, используется более совершенный вид рекламы – световые вывески, одним из исполнений которых являются короба. По форме это объемные конструкции, подсвеченные изнутри источниками света разных типов. Наиболее простые – прямоугольные исполнения лайтбоксов можно сделать своими руками.

Область применения таких вывесок очень широка: начиная с кафе и заканчивая коммерческими предприятиями. В основном же короба с подсветкой используются для рекламы, продвижения бренда или внутреннего оформления интерьера. В последнем случае принято задействовать тонкие световые короба, их освещение выполняется при помощи светодиодных лент, расположенных по периметру.

Обзор видов

Для эксплуатации при определенных условиях и с целью решения разного рода задач обычно используются короба с подсветкой специального назначения, которые характеризуются индивидуальными конструкционными особенностями.

Виды коробов

Их основные разновидности:

  1. Односторонние.
  2. Двусторонние.

Первый вариант средства рекламы используется для установки на фасаде различных объектов, так как подсвечивается только лицевая панель. Двусторонние короба с подсветкой можно располагать перпендикулярно фасаду здания, при этом освещаются обе стороны лайтбокса, что повышает эффективность рекламы. Кроме того, различают исполнения, отличные по целевому назначению:

  • для внутреннего использования;
  • для наружной установки.

Существует разделение и по типу освещения: ультратонкие световые короба, тонкие исполнения, объемные конструкции большой толщины. Последние исполнения обычно задействуют для рекламы на улице. А вот первые два вида используются при оформлении интерьеров. В таких конструкциях предполагается использование светодиодной подсветки по всему периметру панели.

Конструкция и принцип работы

Если рассматривать односторонние короба, данный вид предполагает использование лицевой панели для освещения информации, тогда как задняя панель является базой для установки осветительного оборудования. Для повышения интенсивности свечения рекомендуется использовать молочный акрил при изготовлении лицевой панели. Но в качестве основного материала может выступать поликарбонат, баннерная ткань, композит.

Устройство двухсторонего вида

Боковые панели обычно выполняются из полимерных или металлических (сталь, алюминий) профилей. Надпись наносится посредством самоклеящейся пленки. В двусторонних коробах предусмотрено две лицевые панели. Принцип работы подобных конструкций несложен: при включении источники света освещают панель с надписью. Исполнения, функционирующие на светодиодах, отличаются энергоэффективностью, длительным сроком службы.

Этапы работ при изготовлении лайтбокса

Для вывески наружной установки используется усиленная рама. Ее изготовление предполагает использование профильных труб разных сечений, что определяется уровнем нагрузки: от 20х20 до 20-40 мм. Из этого материала свариваются все рамы. Их в дальнейшем необходимо соединить множеством перемычек для получения каркаса достаточной жесткости.

Далее, сделанная своими руками конструкция зачищается, грунтуется и окрашивается. В качестве задней панели используется металлический или полимерный лист. Лицевая стенка чаще выполняется из акрила, так как сотовый поликарбонат и полистирол не отличаются стойкостью к деформациям при нагревании. Кроме того, эти материалы склонны к быстрому загрязнению.

Чтобы обеспечить высокую интенсивность свечения вывески, нужно рассчитать количество светодиодных модулей, исходя из их паспортных данных. Изготовление предполагает необходимость использования соединительных проводов для модулей на базе светодиодов. Для их работы используется трансформатор. Окончательный этап – установка лицевой панели, предварительно подготовленной своими руками, с нанесенной самоклеящейся пленкой.

Монтаж и подключение

Для электромонтажа используется блок питания. Важно, чтобы его мощность соответствовала количеству используемых светодиодных модулей. На интенсивность свечения влияет глубина короба, толщина лицевой панели, а также расстояние между светодиодными источниками света. Но в первую очередь при изготовлении своими руками важно правильно рассчитать количество модулей.

В качестве крепления вывески используются кронштейны (для установки двустороннего исполнения на фасад), подвесы или опорные конструкции (отдельная установка).

Таким образом, собственными силами вполне можно изготовить рекламный короб с подсветкой, в качестве которой часто используют светодиоды. Их подбирают, исходя из площади лайтбокса, глубины короба, а также на основании электрических параметров, указанных в паспорте источников света. С учетом этих же параметров рассчитывается общее количество светодиодов.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

proosveschenie.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
