Установка солнечной батареи на даче – Солнечная батарея для дачи: комплект, выбор, монтаж

31 Авг

Содержание

Схемы монтажа и способы подключения солнечных батарей

Альтернативный источник энергии на базе солнечных батарей – отличный вариант для организации независимого энергоснабжения. Он обеспечит высокую энергетическую эффективность не только в знойные деньки, но и в пасмурную погоду. Было бы неплохо иметь такое устройство у себя дома, не так ли?

Для этого нужно лишь грамотно подобрать технические компоненты и произвести монтаж. Сделать это может каждый, зная схемы и способы подключения солнечных батарей. Мы расскажем, как сооружается производительная система, перерабатывающая “зеленую энергию” в электричество, необходимое для питания бытового оборудования.

Кроме того, вы узнаете, как выбрать место для установки гелиопанелей и как совместить их со стационарной электросетью. Полезные советы и важные рекомендации окажут действенную помощь домашним мастерам. Для упрощения восприятия приведены тематические фотографии, схемы и видеоролики.

Содержание статьи:

Устройство солнечной батареи

Планируя выполнить подключение солнечных панелей собственноручно, необходимо иметь представление, из каких элементов состоит система.

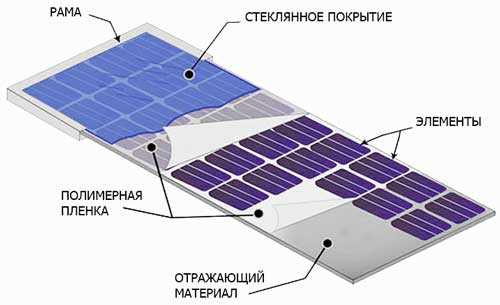

Солнечные панели состоят из комплекта , основное предназначение которых – преобразовывать солнечную энергию в электрическую. Сила тока системы зависит от интенсивности света: чем ярче излучения, тем больший ток генерируется.

Помимо солнечного модуля в устройство такой электростанции входят фотоэлектрические преобразователи – контроллер и инвертор, а также подключенные к ним аккумуляторы

Основными конструктивными элементами системы выступают:

  • Солнечная батарея – преобразует солнечный свет в электрическую энергию.
  • Аккумулятор – химический источник тока, который накапливает сгенерированную электроэнергию.
  • Контроллер заряда – следит за напряжением аккумуляторов.
  • Инвертор, преобразующий постоянное электрическое напряжение аккумуляторной батареи в переменное 220В, которое необходимо для функционирования системы освещения и работы бытовой техники.
  • Предохранители, устанавливаемые между всеми элементами системы и защищающие систему от короткого замыкания.
  • Комплект коннекторов стандарта МС4
    .

Помимо основного предназначения контроллера – следить за напряжением аккумуляторов, устройство по мере необходимости отключает те или иные элементы. Если показатель на клеммах аккумулятора в дневное время достигает отметки в 14 Вольт, что указывает на их перезарядку, контроллер прерывает зарядку.

В ночной период, когда показатель напряжения аккумуляторов достигает предельно низкой отметки в 11 Вольт, контроллер останавливает работу электростанции.

Где лучше установить панели?

Первое, что необходимо сделать перед тем, как установить и подключить солнечную батарею – определиться с местом размещения агрегата.

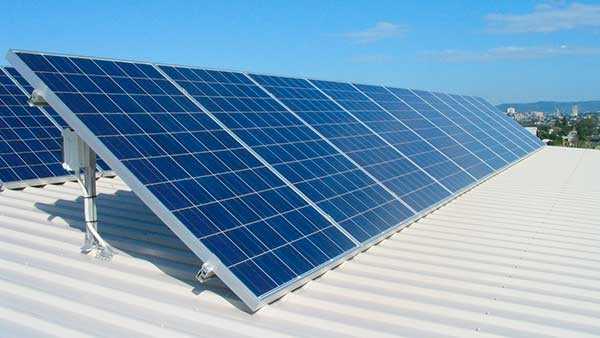

Для установки фотоэлектрических модулей удобно использовать стационарные конструкции, выполненные из металлических профилей, либо же более модернизированные поворотные аналоги

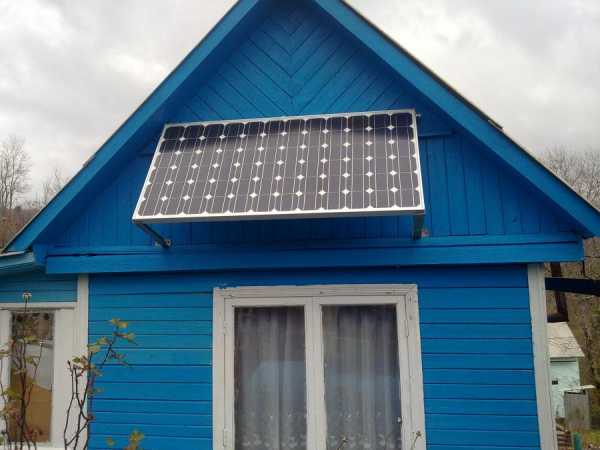

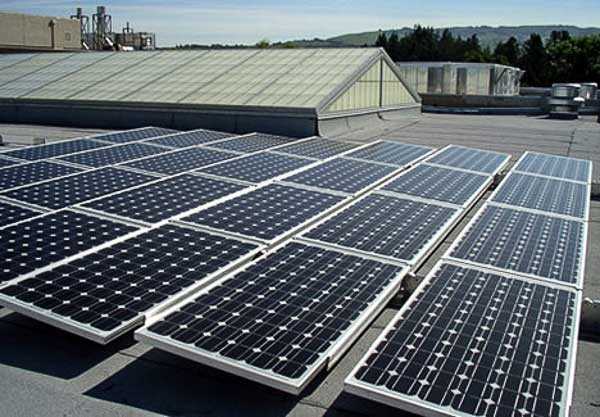

Солнечные батареи можно размещать практически в любой хорошо освещаемой точке:

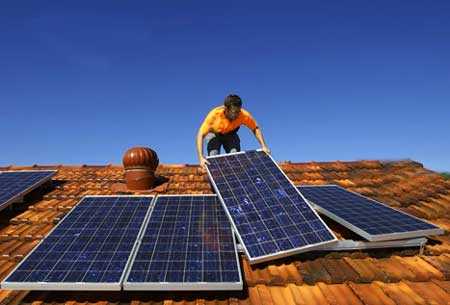

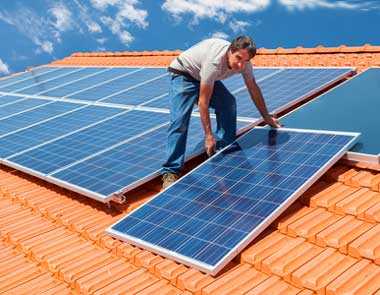

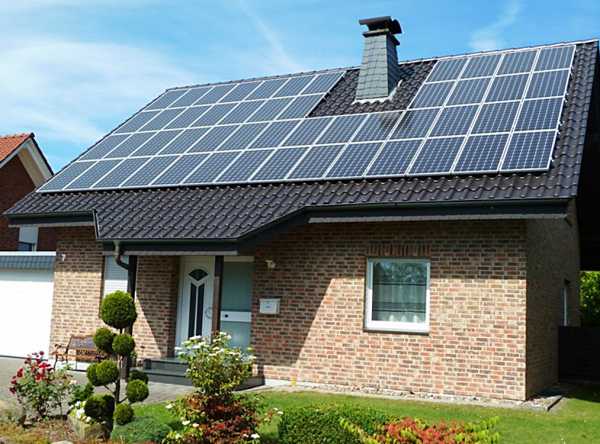

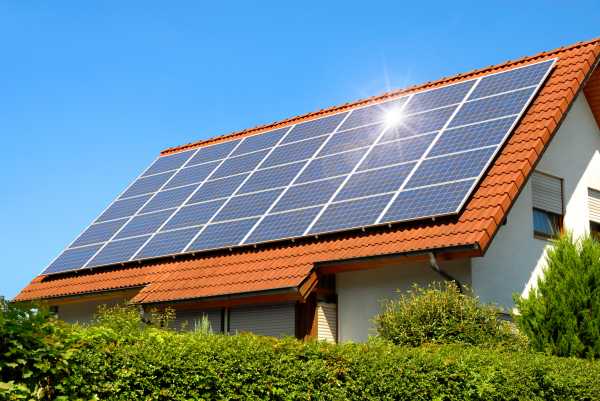

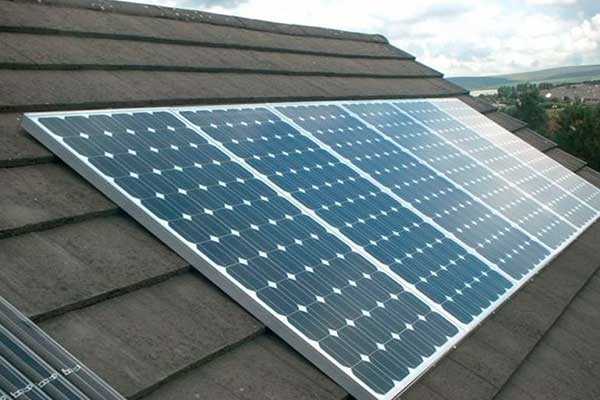

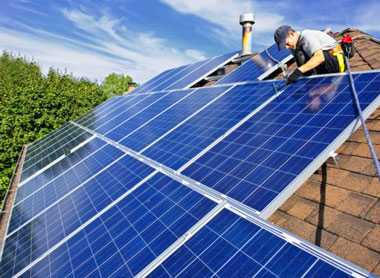

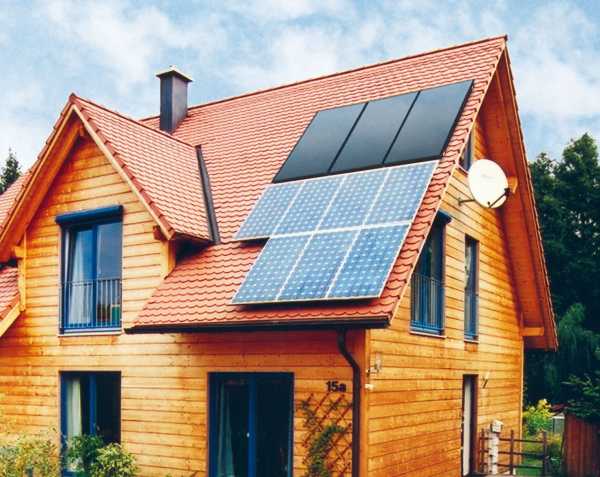

  • на крыше загородного коттеджа;
  • на балконе многоквартирного дома;
  • на прилегающей к дому территории.

Главное – обеспечить необходимые условия для получения максимальной выработки электроэнергии. Одним из таковых является ориентация и угол наклона относительно горизонта. Так светопоглощающая поверхность агрегата должна быть направлена в южную сторону.

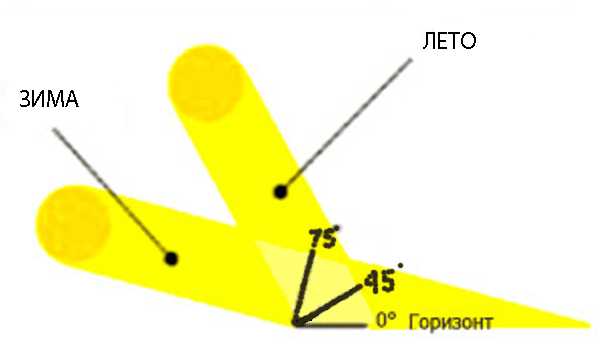

В идеале солнечные лучи должны падать на нее под 90°. Чтобы добиться этого эффекта, необходимо подобрать оптимальный угол уклона в зависимости от климатических условий региона. Для каждого региона этот показатель свой.

Чтобы обеспечить максимальную производительность солнечных батарей, угол наклона устройств рекомендуется менять 2-4 раза в год: 18 апреля, 24 августа, 7 октября и 5 марта

К примеру, в московском регионе угол наклона размещения поверхности солнечных батарей для летних месяцев составляет 15-20°, а в зимние месяцы изменяется до отметки в 60-70°.

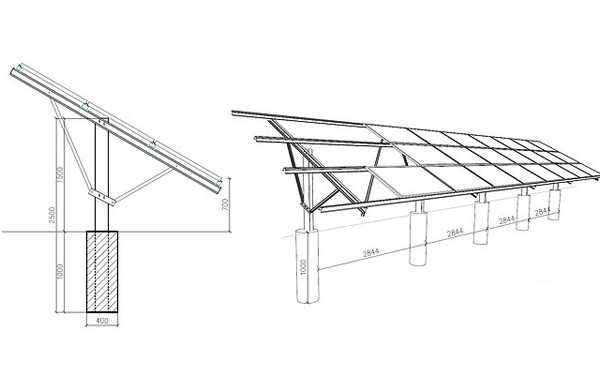

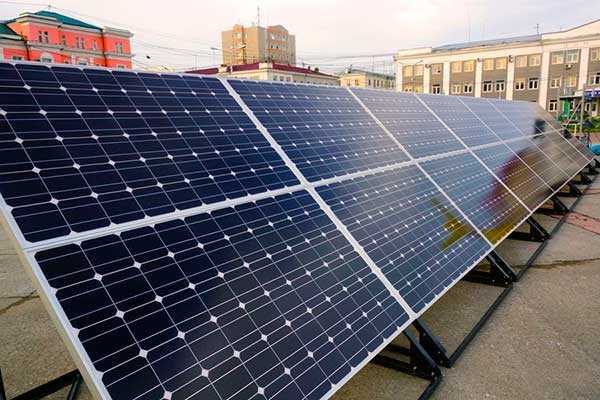

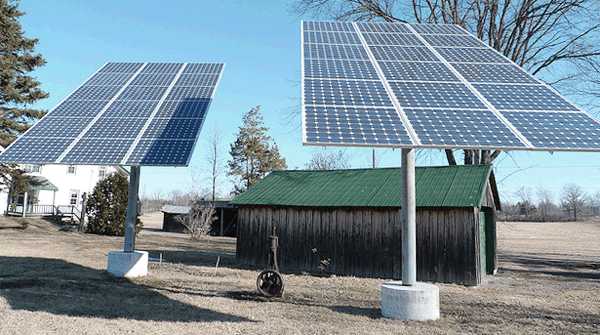

При размещении солнечных батарей на прилегающей к дому территории, панели лучше приподнять над поверхностью почвы как минимум на полметра – на случай выпадения большого количества снега. Такое решение правильно и в том плане, что обеспечивает достаточное расстояние для циркуляции воздуха.

Стоит помнить, что даже небольшая тень пагубно влияет на выработку электричества агрегатом. Панели нужно размещать лишь в местах, которые не подвержены даже малейшему затенению.

Некоторые «умельцы» с целью защиты батарей устанавливают сверху панелей дополнительное стекло, но даже при видимой прозрачности стеклянная прослойка способна снизить КПД панелей на 30%

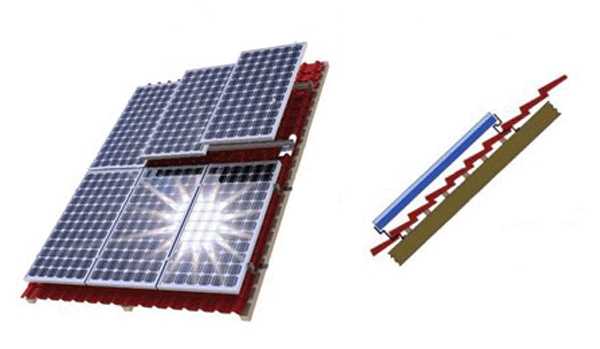

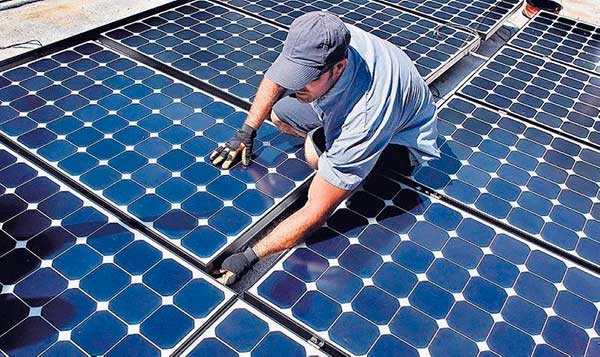

Существует несколько способов фиксации панелей:

  • посредством задействования прижимных фиксаторов;
  • путем болтового соединения через сквозные отверстия, расположенные в нижней части рамки.

Опорная конструкция должна быть выполнена из корозионностойких материалов. Независимо от способа монтажа в конструкцию панелей нельзя самостоятельно вносить изменения и просверливать дополнительные отверстии.

Задача домовладельца – поддерживать панели в чистом виде. Скопления на экране пыли, снега и птичьего помета как минимум на 10% уменьшает количество электроэнергии, произведенной системой.

Варианты соединения гелиобатарей

Солнечные батареи состоят из нескольких отдельных панелей. Чтобы увеличить выходные параметры системы в виде мощности, напряжения и тока, элементы присоединяют друг к другу, применяя законы физики.

Соединение нескольких панелей между собой можно выполнить, применив одну из трех схем монтажа солнечных батарей:

  • параллельная;
  • последовательная;
  • смешанная.

Параллельная схема предполагает подключение одноименных клемм друг к другу, при котором элементы имеют два общих узла схождения проводников и их разветвления.

При параллельной схеме «плюсы» соединяются с «плюсами», а «минусы» с «минусами», в результате чего выходной ток увеличивается, а напряжение на выходе остается в пределах 12 Вольт

Величина максимально возможного тока на выходе при параллельной схеме прямо пропорциональна . Принципы расчета количества приведены в рекомендуемой нами статье.

Последовательная схема предполагает подключение противоположных полюсов: «плюс» первой панели к «минусу» второй. Оставшийся незадействованный «плюс» второй панели и «минус» первой батареи подключают к расположенному дальше по схеме контроллеру.

Такой вид соединения создает условия для протекания электрического тока, при котором остается единственный путь для передачи энергоносителя от источника к потребителю.

При последовательной схеме подключения напряжение на выходе увеличивается и достигает отметки в 24 Вольт, чего бывает достаточно для запитки портативной техники, светодиодных ламп и некоторых электроприемников

Последовательно-параллельную или смешанную схему чаще всего используют при необходимости соединения нескольких групп батарей. Посредством применения этой схемы на выходе можно увеличить и напряжение и ток.

Такой вариант выгоден и в том плане, что в случае выхода из строя одного из конструктивных элементов системы, другие связующие цепи продолжают функционировать. Это существенно повышает надежность работы всей системы.

При последовательно-параллельной схеме подключения напряжение на выходе достигает отметки, характеристики которой наиболее подходят для решения основной массы бытовых задач

Принцип сборки комбинированной схемы построен на том, что устройства внутри каждой группы соединяются параллельно. А подключение всех групп в одну цепь осуществляется последовательно.

Комбинируя разные типы соединений, не составит труда собрать батарею с необходимыми параметрами. Главное – число соединенных элементов должно быть таким, чтобы подводимое к аккумуляторам рабочее напряжение с учетом его падения в зарядной цепи превышало напряжение самих , а нагрузочный ток батареи при этом обеспечивал необходимую величину зарядного тока.

Схема сборки солнечной электросистемы

Подключение солнечных панелей осуществляется посредством задействования встроенных соединительных проводов сечением в 4 мм2. Лучше всего для этой цели подходят одножильные медные провода, изоляционная оплетка которых устойчива к ультрафиолетовому излучению.

В случае использования провода, изоляция которого не устойчива к воздействию УФ-лучей, его наружную прокладку рекомендуется выполнять гофрорукаве.

Конец каждого провода соединен с разъемом стандарта МС4 посредством пайки или обжима, благодаря чему обеспечивается герметичное соединение

Независимо от выбранной схемы перед в обязательном порядке необходимо проверить правильность электромонтажа.

При подключении панелей не рекомендуется превышать технические требования по допустимому току и максимальному напряжению других устройств. Важно придерживаться указанных производителем технических требований контроллера заряда и инвертора.

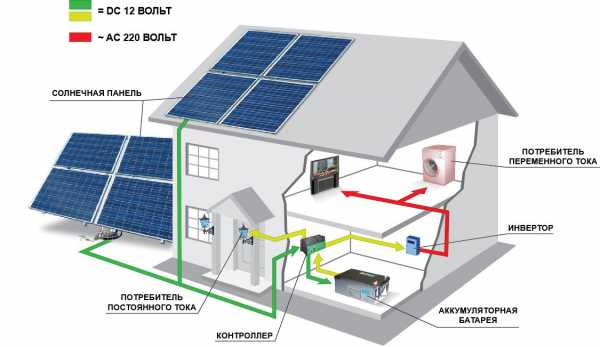

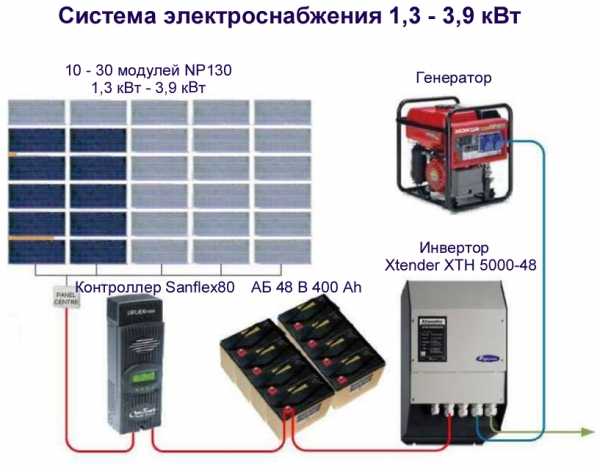

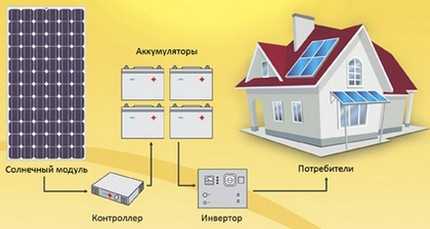

Стандартная схема сборки самой простой солнечной электростанции выглядит следующим образом.

Схема подключения панелей к аккумулятору, инвертору и контроллеру имеет простое исполнение, а потому особых сложностей в подключении не вызывает

Чтобы избежать поломки , при подключении элементов системы важно соблюдать последовательность.

Монтажные работы выполняют в несколько этапов:

  1. Аккумулятор подключают к контроллеру, задействуя для этого соответствующие разъемы и не забывая соблюдать полярность.
  2. К контроллеру через разъемы при соблюдении все той же полярности присоединяют солнечную батарею.
  3. К разъемам контроллера подключают нагрузку в 12 В.
  4. Если необходимо преобразовать электрическое напряжение с 12 до 220 В, то в схему включают инвертор. Его подключают только к аккумулятору и ни в коем случае не напрямую к контроллеру.
  5. К свободному выходу инвертора подключают электроприборы, рассчитанные на напряжение в 220 В.

Выполнив соединение, нужно проверить полярность и измерить напряжение холостого хода панелей. Если показатель отличается от паспортного значения – соединение выполнено неправильно.

Для подключения устройства к системе нет необходимости вскрывать распаечную монтажную коробку – все соединительные разъемы расположены в доступности

На завершающем этапе солнечную батарею необходимо заземлить. Чтобы минимизировать вероятность короткого замыкания, в местах соединения между аккумулятором, инвертором и контроллером устанавливают предохранители.

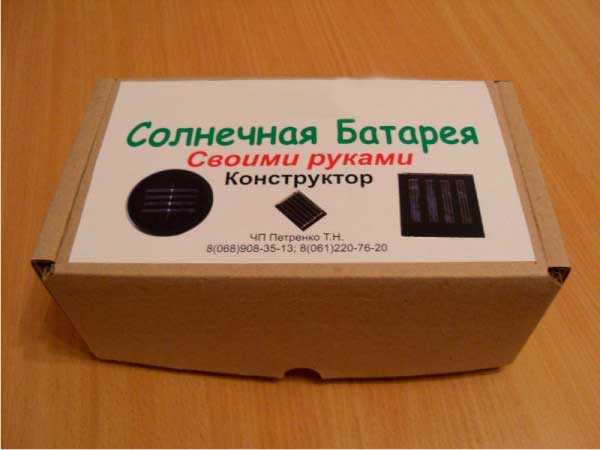

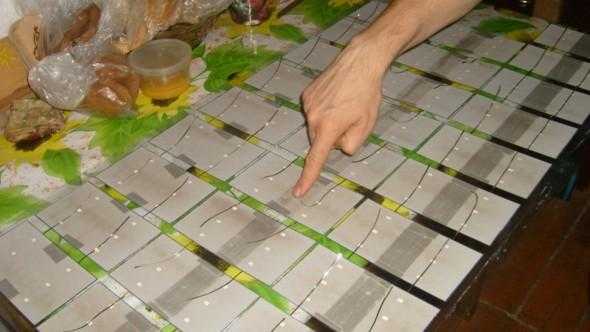

Желающим соорудить солнечную батарею собственноручно поможет информация, приведенная .

Подключение разнонаправленных элементов

Применяя последовательную схему монтажа солнечных батарей, чтобы не снизить эффективность работы устройств, все панели общей цепи следует размещать под одним углом и на одной плоскости.

Если же панели будут располагаться в различных плоскостях, это может привести к тому, что ближняя или более освещенная станет работать мощнее расположенных чуть дальше.

Это значит, что ближняя панель будет генерировать электричество, часть которого будет отходить для нагрева дальних панелей. И причина кроется в том, что ток течет по пути наименьшего сопротивления. Чтобы минимизировать потери, для каждой панели лучше задействовать отдельный контроллер.

Основные требования при задействовании контроллера – мощность подключаемых панелей свыше 1 кВт и удаленность между батареями на достаточно большое расстояние

Решить вопрос можно и путем установки отсекающих диодов. Их размещают внутри между пластинами. Благодаря этому, выдавая максимальный показатель мощности, пластины не перегреваются.

Немаловажное значение имеет и падение напряжения в соединениях, а также самих проводах низковольтной части системы.

Таблица несоответствия передаваемой мощности сечению провода, красным указывающая параметры, при которых возникает риск сильного пожароопасного нагрева

В качестве примера может служить тот факт, что на метровый отрезок кабеля сечением 4 мм2 при прохождении тока показателем 80А (напряжение 12 В) значения падают на 3,19%, что составляет 30,6 Вт. При задействовании скруток падение напряжения может варьироваться в пределах от 0,1 до 0,3 В.

Совмещение гелиоэнергии и стационарной сети

Планируя использовать электроэнергию от солнца параллельно с обустроенной централизованной стационарной сетью, схему подключения делают несколько иной. И основная причина такого решения в том, что у частного потребителя нет возможности «сбрасывать» оставшуюся энергию.

А это может спровоцировать перепады напряжения длительностью до одной секунды.

При совмещении солнечной электроэнергии со стационарной централизованной сетью руководствуются все тем же правилом: чем больше источников подключается, тем сложнее становится схема

Согласно выше приведенной схеме, напряжение от гелиополя первым делом направляется в сторону АКБ, а уже оттуда и передается на нагрузку.

Проектируя такой вариант монтажа в расчет стоит брать два вида нагрузки:

  • не резервируемая – свет в доме, бытовая техника и пр.;
  • резервируемая – аварийное освещение, холодильник, электрический котел.

Учитывайте: чем больше емкость аккумулятора, тем больше проработают в автономном режиме резервируемые электроприборы.

Выбирая такой способ генерации энергии в сеть, будьте готовы к тому, что придется оформлять разрешение в местных энергосетях.

Несмотря на то, что вырабатывают напряжение, качество которого порой выше того, что в централизованной сети, местные энергосети не дают добро на то, чтобы электросчетчик вращался в обратную сторону.

По этой причине согласно схеме солнечные инверторы прекращают работу в момент пропадания напряжения в сети. А резервируемая нагрузка начинает «запитываться» от АКБ.

Выводы и полезное видео по теме

Авторы видеоматериала, который предоставлен ниже, делятся личным опытом и разбирают нюансы монтажа гелиопанелей.

Видео #1. Пример сборки и монтажа системы заводского образца:

Видео #2. Как правильно установить панели:

Ничего сложного в процессе соединения нескольких панелей с другими элементами системы нет. Но для начинающего мастера процесс может стать затруднительным. Поэтому при отсутствии опыта в расчетах и навыков монтажа стоит обратиться к специалисту, владеющему необходимыми знаниями.

Хотите рассказать, как собирали собственную солнечную электростанцию для дачи или загородного дома? Возможно, вам известны тонкости процесса, не описанные в статье? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, делитесь мнением и фото по теме статьи.

sovet-ingenera.com

Как выбрать и установить солнечные батареи для частного дома и дачи своими руками: инструкция +Видео

Когда-то рассуждения о том, что электроэнергия будет бесплатной казались фантастическими выдумками. Но прошло время и развитие новых технологий в электроэнергетике привели к тому, что это стало реальностью.

Альтернативные источники энергии завоёвывают все большее количество сторонников по всей планете.

Среди них особой популярностью пользуются солнечные батареи, получившие широкое распространение как в производстве, так и в быту.

Область применения

Солнечные батареи, или как их еще иногда называют солнечные панели могут применяться для обеспечения электричеством коттеджных поселков, дачных кооперативов, промышленных предприятий.

Очень эффективны они для санаторных комплексов, гостиниц, больниц, зданий, находящихся вдали от основных линий электропередач.

Можно сказать, что они нужны там, где есть потребность еще в одном источнике энергии и там, где есть возможность их установить. На данный момент солнечными батареями оснащают крыши зданий, домов, устанавливают их в пустынях и на поездах. Существую даже полностью автономные дома на солнечных батареях.

Производство солнечных батарей идет гигантскими темпами и лидерами в этой отрасли являются КНР, США. Германия, страны Персидского Залива, Западной Европы и Скандинавии.

Что такое солнечная батарея?

Это комплекс фотоэлектрических преобразователей, объединенных в систему. Преобразователи превращают энергию Солнца в электричество. Самые новейшие солнечные батареи способны работать с 40 % — ой отдачей. Чтобы достичь такого показателя необходимо соблюдение определённых параметров.

Комплексы батарей выгоднее всего монтировать в тех точках планеты, где количество солнечных и ясных дней является преобладающим, в России это южные районы- Краснодарский край, Сочи и другие.

Следует принимать во внимание географическую широту, на которой находятся здания. Приближаясь к полюсам, солнечная энергия утрачивает часть мощности и эффективность солнечных батарей будет недостаточной.

Если зимой там, где установлены комплексы батарей, достаточно безоблачных дней, они могут в значительной степени снизить нагрузку на коммунальные сети города и обеспечить часть зданий бесплатной энергией.

Виды солнечных батарей

Виды солнечных батарей

Сейчас их классифицируют на 3 категории:

  • Тонкопленочные
  • Монокристаллические.
  • Поликристаллические.



Тонкопленочные батареи

Этот комплекс батарей сделан из тонких натянутых плёнок. Они без труда монтируются в практически всех доступных местах.

Защищены от воздействия песка и пыли и способны функционировать в различных неблагоприятных условиях. При наличии облаков их КПД снижается примерно на двадцать процентов. Стоимость их небольшая, но они требуют наличия значительного пространства для своего размещения.

Монокристаллические батареи

Эти батареи создают множества ячеек, которые потом наполняют силиконом. Из-за хорошей гидроизоляции данные батареи применяются даже на судах.

Их можно размещать и на кровлях зданий. Если нет возможности установить их на солнечную сторону кровли, где конечно же отдача от них будет более высокой, то можно устанавливать и на теневой стороне. Нужно учитывать и тот момент, что рассеянный солнечный свет будет менее эффективен.

Монокристаллические батареи отличаются малым весом, компактны. Они достаточно гибкие, надёжны при эксплуатации и служат длительное время. Монтаж таких батарей не вызывает затруднений.

Но у них есть и недостаток. При отсутствии солнечных лучей и облачности они перестают вырабатывать электрическую энергию.

Поликристаллические солнечные батареи

В ячейках этих солнечных батарей расположены кристаллы, направленные в самые разные стороны.

Благодаря этому панели могут улавливать рассеянный свет, и намного меньше зависят от прямого солнечного освещения.

Они знакомы очень многим благодаря иллюстрациям в журналах и в сети Интернет. Компании выпускают такие батареи в виде панелей синего цвета, которые очень эффектно и стильно смотрятся после установки. Стоят они немного дешевле и их можно устанавливать во многих местах. Ими можно освещать улицы городов, дома, учреждения.

Почему именно солнечные батареи?

Может возникнуть вопрос – а почему именно солнечные батареи, а не какие-нибудь еще источники энергии?

  1. Пока светит Солнце, то и солнечные батареи будут вырабатывать электричество.
  2. Такие батареи автономны. Им не нужны централизованные энергосистемы для подключения. Поэтому можно резко сократить расходы на содержание инфраструктуры в городах, на предприятиях и жилом фонде. Власть местных энергетических компаний снижается практически до нуля. Приобретается энергетическая независимость.
  3. В отдаленные районы и городки прокладка кабеля будет стоить огромных денег. Гораздо более выгодно будет установить солнечные батареи. Расходы будут минимальные и нет нужны оплачивать услуги целой бригады монтажников – электриков.
  4. Экологичность. Главный козырь данных батарей. Нет необходимости использовать дорогостоящие, и к тому же невозвратные ископаемые ресурсы. Фотоэлементы батарей не выбрасывают канцерогены, и не увеличивают количество углекислоты в атмосфере планеты. Нет никакой нужды вырубать огромные площади лесов и так пострадавших от деятельности человека.
  5. Отсутствие лицензирования. Постановлений, требующих лицензирование получения электричества посредством таких батарей пока, еще не ввели в действие. Поэтому данным фактором следует воспользоваться, пока не ввели очередную пошлину.
Можно ли использовать солнечные батареи в частном секторе?

Солнечные батареи уже давно и с успехом применяют как корпорации и компании, так и владельцы своих домов. Цены на такую продукцию в России пока еще ниже чем у западных образцов. Насчёт качества это уже вопрос другой. Тем не менее, стоимость продукции с внедрением новых технологий постепенно снижается и солнечные батареи становятся доступными ля все более широкой категории потребителей. Производители солнечных батарей для дома предлагают их покупателям со сроком эксплуатации не менее 25 лет.

Насколько выгодно установить солнечные батареи своими руками для частного дома?
Схема установки

Необходимо вычислить, сколько солнечных дней обычно бывает там, где проживает потребитель. После этого нужно будет разделить стоимость оборудования на 25 лет и подсчитанные солнечные дни в году.

Тогда можно будет и вычислить, стоит ли устанавливать солнечные батареи для дома. Еще нужно будет рассчитать площадь необходимую для получения 1 Квт электричества в регионе вашего проживания.

Все эти данные предоставляют менеджера, продающие солнечные батареи. Кроме того, следует учесть период наибольшей солнечной активности.

Получение горячей воды с батарей

Следующих вопрос, который нужно решить, а для каких целей нужно электричество от солнечных батарей. Обычно оно, нужно для:

  1. Освещение.
  2. Получение горячей воды и отопление.
  3. Работа бытовых приборов.



Чтобы подавать горячую воду, можно установить солнечный коллектор.

Стоит он недорого, да и сделать его можно самостоятельно. Он способен функционировать осенью и зимой. В своих домах уже достаточно давно применяют для подогрева воды емкости, функционирующие от энергии Солнца

Освещение дома солнечными батареями также решаемая задача в настоящий момент.

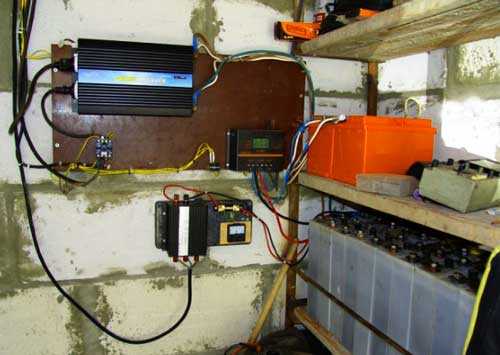

Аккумуляторы в подсобке дома

Здесь важно учесть такой важный момент, как замена аккумуляторов батарей. Зная сколько стоят обычные аккумуляторы для машин, можно будет рассчитать и стоимость обслуживания аккумуляторов для солнечных батарей. Кроме того, необходимо регулярно очищать поверхности батарей от пыли. Сколько нужно солнечных батарей для дома, решать уже нужно исходя из площади дома и целей применения батарей.

Таким образом, комплект солнечных батарей для дома может стоить как достаточно недорого, так и обойтись в круглую сумму.

Но технологии развиваются все быстрее и солнечные батареи для дома будут стоить все дешевле, и будут доступны очень многим потребителям.

Установить солнечные батареи своими руками достаточно просто, вам лишь понадобиться присоединить батареи к контроллеру, который будет передавать заряд к аккумуляторам и с помощью инвертора передавать электроэнергию уже в ваш дом. Удачной электроэнергии!

ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Как установить солнечную батарею дома и на даче

Альтернативные источники энергии в последнее время приобретают все большую популярность.

Использовать солнечную энергию и преобразовывать ее в электрическую люди начали давно. Широкое распространение такие приспособления получили в средиземноморских странах, где их размещают прямо на крышах домов.

В Советском Союзе даже были пособия для создания солнечных батарей. Сегодня эта информация, конечно, не актуальна, так как налажено массовое производство солнечных источников электроэнергии.

Однако стоимость самих устройств и монтажа достаточно высока, поэтому многие задумываются о самостоятельной сборке.

Перед установкой

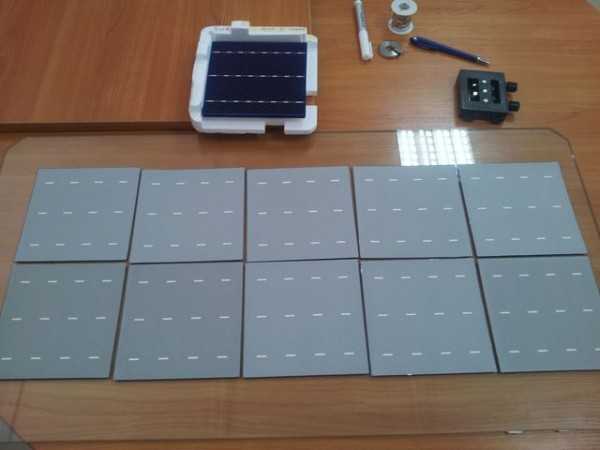

Сам модуль представляет собой кремниевую пластину с размещенными на ней фотоэлементами.

Существует 2 вида модулей: монокристаллические и поликристаллические. Они различаются по сроку службы и коэффициенту полезного действия.

Каждый из этих видов может успешно применяться для энергоснабжения жилища.

Выбор зависит от количества солнечных дней в году в каждом отдельно взятом регионе.

Монокристаллические солнечные батареи имеют более длительный срок службы – около 30 лет, и высокий КПД – около 13%, но эффективность их работы значительно снижается при пасмурной погоде.

Поликристаллические работают при любой погоде и облачности, но при этом срок службы таких элементов ниже – около 20 лет, и КПД составляет 7-9%.

Перед установкой солнечных батарей необходимо рассчитать суммарный объем потребления электроэнергии в доме.

Со временем при увеличении количества приборов или недостаточной мощности количество модулей можно увеличить.

Также необходимо тщательно выбрать месторасположение пластин и рассмотреть возможность изменения наклона плоскости батареи для наиболее эффективного ее использования.

Угол падения солнечных лучей на плоскость пластины должен быть максимально приближен к перпендикуляру.

Изготовление каркаса

Обязательным условием в использовании солнечных батарей является наличие футляра, в котором будут размещаться пластины. Он должен защищать модули от перегрева и механического повреждения.

Можно приобрести готовый каркас или сделать самостоятельно из металлического уголка.

Сверху всю конструкцию закрывают оргстеклом, плексигласом или поликарбонатом.

Главная задача такого прозрачного экрана состоит в защите батарей от перегрева.

Крепить его на металлическую рамку нужно при помощи силикона и метизов. Это обеспечит надежность и герметичность конструкции.

Определитесь с местом для установки системы, оно должно быть хорошо освещенным солнечным светом.

Если планируется установка на крышу здания, необходимо убедиться в ее надежности, произвести расчет веса будущей установки. Тяжелые батареи можно размещать и на земле, используя специальные стойки.

Собираем батарею

Приобретая элементы батареи можно купить набор, в который входит все необходимое либо собрать комплектующие самостоятельно.

Второй вариант обычно получается значительно дороже. Очень часто в интрнет-магазинах можно встретить поврежденные пластины, которые продаются с уценкой.

Если внешний вид будущей батареи не принципиален, можно приобрести и такие детали. Такие недостатки никак не сказываются на работе пластин.

Одним из самых сложных этапов сборки является припаивание проводников. Делать это нужно очень аккуратно, чтобы не повредить пластину и качественно прикрепить к ней проводник.

Несмотря на то, что многие производители предлагают покупателю модули с уже припаянными проводниками, для надежности лучше пропаять каждый дополнительно.

Собирая батарею впервые, делайте это на размеченном листе картона. Пластины укладываются по разметке так, чтобы между ними обязательно имелся зазор около 5 мм.

Также в качестве разметки можно использовать пластиковые крестики для укладки плитки.

Когда все элементы выложены на одинаковом расстоянии друг от друга, их соединяют паяльником и выводят на широкий проводник.

Специалисты рекомендуют также сделать так называемую среднюю точку с шунтирующим диодом. Это позволит батарее долго сохранять заряд в ночное время и пасмурные дни.

Перед тем как произвести герметизацию солнечной батареи, необходимо проверить работу системы и качество пайки.

Перенесите скрепленные элементы с разметочного листа на стекло и нанесите герметик сначала в просветы между панелями. Когда швы просохнут, с помощью кисточки распределите равномерно герметизирующую смесь по всей поверхности.

После полного высыхания установите заднюю стенку. Теперь остается лишь закрепить солнечную батарею под углом в планируемом месте и подключить дом к системе энергоснабжения.

Во всем мире успешно внедряются и работают государственные программы по оснащению домов солнечными батареями.

Благодаря такой популярности этих источников питания не исключено, что в ближайшее время цены на пластины и готовые батареи начнут снижаться.

Оцените этот пост

elektrikexpert.ru

Солнечные батареи для дома и дачи: как правильно выбрать и установить

Показатель Монокристаллические солнечные батареи Поликристаллические солнечные батареи
Кристаллическая структура Зёрна кристалла параллельны. Кристаллы ориентированы в одну сторону. Зёрна кристалла не параллельны. Кристаллы ориентированы в разные стороны.
Температура производства 1400°С 800-1000°С
Цвет Чёрный Синий
Стабильность Высокая Высокая, но меньше, чем у моно
Цена Высокая Высокая, но меньше, чем у моно

Как правильно выбрать автономную систему

Перед покупкой солнечной электростанции учитывайте следующие параметры:

  • Суточное потребление подключаемых электроприборов.
  • Место установки солнечных панелей (ориентация на юг, оптимальный угол наклона, отсутствие тени на панелях).
  • Место установки АКБ (должны находиться в помещении при плюсовой температуре, но не выше 25 градусов).
  • Пиковые нагрузки электроприборов (насосы, холодильник).
  • Круглогодичная или только летняя эксплуатация системы.

Монокристаллические чаще используются в регионах с высокой солнечной активностью, поликристаллические – с низкой активностью солнца. Если вам нужна солнечная батарея для дачи – обратите внимание на микроморфные модели. Они недорогие, но имеют в 2 раза большую площадь. Системы из микроморфного кремния могут эффективно работать под широким углом и в пасмурную погоду. Для больших станций, которые устанавливаются на крышах предприятий и на земле, лучше использовать гетероструктурные модули (КПД 22%) российского производителя «Хевел» (Hevel).

Краткий обзор производителей

Лидирующие мировые производители солнечных панелей:

  • TopRaySolar (Китай) выпускает панели из монокристаллического кремния мощностью 20-300 Вт и поликристаллические кремниевые батареи мощностью 20-300 Вт.
  • Axitec (Германия) разрабатывает фотоэлементы на основе монокристаллического и поликристаллического кремния мощностью от 260 до 330 Вт.
  • Hevel (Россия) – производитель микроморфных панелей, а также гетероструктурных с высоким КПД (22%).

Установка солнечных панелей

Монтаж системы требует специальных навыков. Самостоятельная установка не рекомендуется, поскольку при малейшей ошибке в расчётах вы рискуете обесточить дом. В случае неудачи стоимость ремонта может превысить цену за монтажные услуги.

Чаще всего цена монтажа рассчитывается от стоимости системы в размере 10-15%. Высоких цен пугаться не стоит. компании, которые устанавливают данное оборудование, за эту сумму предоставляют гарантию (что всё будет подключено и установлено правильно) как минимум на 1 год.

Заказывая профессиональную установку, вы избавитесь от проблем. Специалисты рассчитают необходимое количество панелей, помогут определиться с типом батарей, правильно определят оптимальное место установки, угол наклона и другие параметры.

Монтаж стандарной установки до 5 кВт выполняется в течение одного дня.

Выгодно ли использовать солнечные батареи на даче

Устанавливая солнечные батареи на своём загородном участке, владелец дома предполагает, что сразу же начнёт экономить на освещении. Это правда, но только при установке СЕТЕВОЙ солнечной электростанции без использования аккумуляторов.

  • Срок окупаемости в среднем составляет 5-10 лет в зависимости от тарифа на электричество.
  • Максимальную эффективность данная установка принесёт тем владельцам дачных участков, которые проживают в широтах с преобладающим большинством солнечных дней.
  • В зимнее время в средней полосе России количество солнечных дней сильно уменьшается и на все нужды вырабатываемой энергии не хватит.

Отопление от солнечных батарей в России

Считается, что установка солнечных батарей является отличной инвестицией в дом и в будущее. Системы недорогие, экологичные и автономные. На первый взгляд кажется, что про перебои с электричеством и счета можно забыть. Однако в России отопление от солнечных панелей, как и желание отказаться от городской сети, является всё же нерентабельным.

Качественная солнечная электростанция – недешёвое оборудование. Для необходимой мощности потребуется множество панелей и аккумуляторов. В регионах с низкими тарифами на электричество такая установка будет изначально невыгодной. Но в труднодоступных районах, где требуется постоянный подвоз дизельного топлива и техническое обслуживание генераторов, солнечные электростанции получаются более выгодными и имеют срок окупаемости 2-3 года.

С одной стороны, электростанция на фотоэлементах не требует особого обслуживания, но 1-2 раза в год вытирать пыль и счищать снег всё-таки необходимо. К тому же при ежедневной эксплуатации автономной системы у аккумуляторов снижается срок службы до 3-4 лет, т. к. он измеряется количеством циклов заряда-разряда. Это означает, что тратить средства на замену АКБ всё же придётся.

Другой вариант возможной установки солнечных панелей для экономии электричества - это сетевая солнечная электростанция без аккумуляторов. Она позволяет замещать электричество из городской сети в дневное время суток. Такая система окупается за 5-10 лет в зависимости от стоимости электроэнергии. Основное преимущество - это модульность (можно ставить параллельно несколько станций) системы, которое даёт возможность дальнейшего расширения без замены уже установленного оборудования. И, конечно, срок эксплуатации 35-40 лет без специального технического обслуживания.

Также если на даче часто отключают электричество, можно использовать гибридную солнечную электростанцию, которая объединяет в себе бесперебойную систему (замена генератора) и сетевую для экономии электричества.

Солнечные батареи: ставить или нет

Безусловно, автономная солнечная электростанция на поликристаллических или монокристаллических батареях незаменима в местах, где электричество вовсе отсутствует. Но там, где есть электричество, есть смысл подключить сетевую станцию без АКБ, которая будет компенсировать затраты днём, а лишнюю энергию можно будет продавать в городскую сеть по специальному «зелёному» тарифу.

Пример использования солнечных батарей на даче: всю неделю с понедельника по пятницу солнечные батареи отдают лишнюю электроэнергию в городскую сеть (и вам за это платят), а в выходные вы приезжаете на дачу и отдыхаете бесплатно.

Компания 220-on предлагает оптимальное, проверенное оборудование под текущие задачи клиента без накруток и переплат. В каталоге собраны модели от надёжных и проверенных производителей. Все модели обеспечивают высокую производительность и мощность.

Специалисты 220-on выполнят монтаж и проведут гарантийное и постгарантийное обслуживание. Получить консультацию по подбору оборудования можно по телефону +7 (495) 646-12-20 или по бесплатной горячей линии 8-800-500-20-74.

220-on.ru

Солнечная батарея: применение для дачи

Наконец то вы приобрели заветные шесть «соток». Но вот беда, в садоводческое товарищество еще не подведена электроэнергия и неизвестно, когда она будет. Дачники мучаются без холодильников, телевизоров, света, долгими вечерами сидят при свечах. Нет, так жить нельзя! Нужно срочно что-нибудь придумать!

Солнечные батареи

Долгое время энергия солнца использовалась в солнцемобилях – экологически чистых транспортных средств, в которых световая преобразуется в электрический ток, питающий тяговый электродвигатель. Чтобы можно было ездить на солнцемобилях в пасмурную погоду и в темное время суток, на них устанавливают накопители энергии – аккумуляторы, заряжаемые днем прямо от солнца. По аналогичному принципу работают дачные солнечные генераторы.

В комплект солнечной батареи для дачи входит: два-три солнечных модуля размером 1-1,4 м, номинальной мощностью 60-80 Вт и напряжением 15,5 В, разместите их на крыше своей «бытовки» и соедините с автомобильным аккумулятором емкостью 90 А.ч. К аккумулятору через инвертор (преобразователь постоянного тока в переменный) подключите небольшой холодильник, электролампочку и переносной телевизор. И когда вечером загорелся голубой экран, на свет в вашем окошке потянутся соседи.

«Солнечная крыша» на вашей «бытовке» по сути дела представляет собой полностью автономную миниэлектростанцию. Подобные солнечные батареи для дачи разной мощности в последние годы получают все большее распространение более чем в 70 странах, где приняты государственные программы развития экологически чистой, позволяющей сохранять невосполнимые природные ресурсы гелиоэнергетики – от северной Скандинавии до выжженных беспощадным солнцем австралийских пустынь.

В условиях Дальнего Востока и средней полосы России солнечные батареи для дачи площадью 15-20 кв. м вырабатывают 1,5-2 тыс. кВт/ч электроэнергии в год и имеют гарантийный срок службы не менее 10 лет. Две трети этой энергии получают в наиболее важное для дачников летнее время и одну треть — в зимний период.

Во многих странах индивидуальные солнечные батареи на дачу 3 квт строят даже там, где дома подключены к электросетям общего пользования. Дневной избыток электроэнергии направляется в сеть общего пользования. После захода солнца энергия возвращается владельцу солнечной электростанции, причем вечером и ночью, когда электростанции недогружены, электроэнергию часто получают по льготному ночному тарифу. Электронные счетчики бдительно следят за тем, чтобы он оплачивал лишь разность между потребленной и отданной в сеть электроэнергией.

Даже совсем маленькая гелиоэлектрическая установка может найти разнообразное, подчас весьма оригинальное применение на приусадебном участке. Пример — светильники на солнечных батареях для дачи, установив такой, даже в темное время ваша лужайка будет ярко освещена.

Батареи могут заряжать аккумуляторы, которые вечером будут питать декоративные солнечные светильники для дачи со светодиодными или люминесцентными лампами, освещающие достопримечательность вашего сада. Дополнительные фотоэлементы смогут включать светильник над любимой клумбой или на разветвлении садовых дорожек только при приближении к нему хозяев и их гостей. Если же вы опасаетесь визита непрошеных гостей, включите в электросхему гелиоустановки звуковой сигнал тревоги.

Новая форма дачных батарей

Несмотря на свою благородную задачу, освоение чистой энергии, солнечные батареи не отличаются разнообразием форм и внешней эстетикой. Брюссельские энергетики планируют изменить ситуацию и выпустить солнечные батареи необычной, сферической формы. Они могут собирать и аккумулировать солнечный свет со значительно большей эффективностью, что позволит на 99% сократить площадь батарей, сохраняя прежний уровень мощности. К тому же, их можно устанавливать в большем количестве мест, чем плоские аналоги.

Каждый в детстве проделывал опыт, когда луч света фокусируется через увеличительное стекло на бумагу, и она загорается. Этот принцип действия решил использовать немецкий архитектор Андре Броссел. Он заменил бумагу фотоэлементом, линзу — на сферу, и поставил ее на ось, с помощью которой отслеживается движение солнца.

В результате испытаний выяснилось, что шаровидное устройство способно собирать энергию солнечного, лунного и, даже, других, незначительных источников света. Система фокусировки позволяет генерировать энергию светового луча в 4 раза слабее, чем нужно для традиционных солнечных батарей. Поэтому устройство может работать и в пасмурный день, и ночью. Система автоматической ориентации позволяет сфере все время «поворачиваться» за солнцем, значит и фотоэлементу постоянно находиться в фокусе светового луча.

Будущее отросли

Затраты на фотоэлектрические установки сегодня достаточно высоки: 6-8 долларов США за 1 Вт установленной мощности. В 70-ых годах 1 Вт мощности фотоэлектрических модулей оценивался в 2-3 тыс. долларов США, а 10 лет назад – уже только в 25-30 долл.

Отечественные предприятия оборонной отрасли, раньше изготавливавшие солнечные батареи лишь для космических кораблей и искусственных спутников Земли, обладают интеллектуальным и материально-техническим потенциалом для массового производства долговечных фотоэлектрических модулей с высоким КПД, химических источников тока с большим сроком службы, электронных систем автоматического управления и контроля. Энергетические гелиоустановки представляют собой наукоемкую продукцию с новыми потребительскими свойствами, которую наша промышленность готова предложить как на внутреннем, так и на международном рынках. В Москве и Московской области, в Санкт-Петербурге и Краснодаре существуют госпредприятия и сравнительно недавно отпочковавшиеся от них фирмы, разрабатывающие и выпускающие фонари на солнечной батарее для дачи, фотоэлектрические установки бытового и производственного назначения номинальной мощностью от 100 Вт до 10 кВт.

koffkindom.ru

Правильная установка солнечных батарей своими руками

В последние годы все большую популярность набирают альтернативные, возобновляемые источники энергии, в числе которых особняком стоит энергия Солнца. Хорош этот источник энергии тем, что он неиссякаем, по крайней мере, еще 5 миллиардов лет.

Количество же выделяемого им тепла и света громадное. В эпоху развития новых технологий, «грех» не воспользоваться этим природным даром. Но для сбора и аккумулирования энергии Солнца необходимо устанавливать солнечные батареи.

Приобрести комплектующие для установки солнечной станции или уже готовую систему можно в специализированных магазинах. Например, тут https://sun-energy.com.ua/ вы сможете найти и заказать всё необходимое. К тому же компания предлагает доставку.

А после покупки этого «чуда» вам предстоит еще правильно провести монтаж, для более качественного функционирования. О том, как установить солнечную батарею и пойдет речь в нашей статье.

Где установить

Для максимального использования характеристик солнечных батарей следует принимать во внимание некоторые особенности их расположения на поверхности:

    1. Тень. Самое важное в выборе места установки — это затененность. Если батарея будет находиться в тени других зданий или деревьев, она не будет вырабатывать достаточное количество энергии для нормального функционала.Помимо этого, в результате неправильной установки она через короткое время выйдет из строя, не успев оправдать затраты на приобретение.
    2. Ориентация. Необходимо направлять батарею в сторону Солнца, для того, чтобы максимальный поток солнечных лучей падал на фотоэлементы батареи. Для тех, кто в школе плохо учил географию, следует напомнить: Солнце двигается (если можно так сказать) по экватору, поэтому, если вы находитесь в северном полушарии, ориентируйте лицевую сторону батареи на юг. Если же вы находитесь в южном полушарии — на север.
    3. Наклон. Этот аспект, как и предыдущий, зависит от географического положения. Профессионалы рекомендуют устанавливать угол наклона равный широте, в которой он находится.Помимо этого, если вы находитесь не на экваторе, коррекцию угла нужно производить в зависимости от времени года и она составляет 12 градусов исходя из его увеличения летом и уменьшения зимой.

Совет специалистов: для поиска наиболее подходящего угла наклона в определенной широте в сети интернет можно воспользоваться специальными онлайн-калькуляторами, которые сами произведут все вычисления и выдадут вам подходящий градус.

  1. Чистка солнечных батарей

    Доступ. Очень важный момент выбора места установки — доступность. Хотя это изобретение в своей работе достаточно неприхотливое, но лицевая поверхность с течением времени может покрыться слоем пыли и грязи, а в зимнее время снегом.Если это произойдет, аккумулирование энергии заметно понизится, следовательно, батареи необходимо регулярно очищать от различного рода налета.

    Понятное дело, каждый раз для их очистки вы не будете нанимать специализированную технику (дороже выйдет), исходя из этого, их следует располагать в доступном месте.

Имейте в виду: слой снега, находящийся на поверхности солнечной батареи, может привести к прекращению выработки энергии, поэтому необходимо следить состоянием лицевой части солнечных панелей и как можно чаще производить очистку.

Собрать самому или с помощью специалистов

Выбор целиком за вами! Если у вас рабочие руки и «есть голова на плечах» можете смело приступать к самостоятельному монтажу солнечной батареи.

Но перед этим изучите литературу по самостоятельной установке солнечных батарей, выберите правильное место, исходя из вышеприведенных особенностей, запаситесь необходимыми инструментами и смело приступайте к установке.

Плюсы от самостоятельного монтажа безусловные — экономия денег и приобретение бесценного опыта, который в дальнейшем может вам пригодится. Но и недостатки имеются — вы потеряете свое время, а в случае неправильной установки и, следовательно, низкой эффективности батареи виноваты в этом будете только вы.

В случае обращения к квалифицированным специалистам, вы получите качественную услугу, и, в случае неправильного функционирования, можете обратиться к ним же, с целью устранения ошибки.

Свое время на это вы не потратите, но понесете материальные потери. Поэтому взвесьте самостоятельно все «за» и «против» перед окончательным выбором варианта установки.

Этапы крепления

Процесс установки солнечных батарей на крыше дома

Перед определением этапов монтажных работ, для начала необходимо определиться, где вы собираетесь крепить солнечные панели: на крыше своего дома или на специальных фермах.

В случае если вы останавливаетесь на первом варианте, то здесь два этапа:

  • установка профилей на крыше;
  • крепеж панелей посредством болтов диаметром 6-8 мм к профилям.

Профиля и панели должны быть прочно закреплены и находиться в неподвижном состоянии. При выборе этого типа крепления вы сэкономите место на своем участке, а также крыша приобретет привлекательный, эстетический вид.

Если вы решили установить солнечные батареи на специальные наземные фермы, то следует выполнить следующие шаги:

  1. Приобретение фермы. Чаще всего это железные или алюминиевые уголки и профиля, как правило, поставляющиеся в разобранном виде, поэтому возникает необходимость их сборки.
  2. Подготовка необходимого инструмента и материалов. Вам понадобятся болты на 6-8 мм и ключи в зависимости от размера приобретенных болтов.
  3. Солнечные батареи на фермах

    Сбор фермы. После выполнения первых двух шагов можно приступить к сборке металлической фермы, на которой будут размещаться солнечные панели.Этот процесс не займет у вас много времени и сил, все проводится достаточно просто, не сложнее, чем сбор конструктора.

  4. Выбор места. Руководствуясь советами, приведенными выше, выберете наиболее подходящее место и прочно закрепите конструкцию на отведенном для этого месте.
  5. Монтаж солнечных панелей. Завершающий этап состоит в креплении панелей на ферме. С помощью подготовленных болтов закрепите солнечные панели на ферме, таким образом, чтобы они не смещались даже при сильных порывах ветра.

После выполнения перечисленных этапов, можно переходит к подключению аккумуляторов к солнечным панелям, аккумуляторов к инверторам и контроллерам, а последних к электрической сети вашего дома или другого объекта.

Нюансы монтажа

При любом из выбранных типов монтажа, необходимо следить за углом наклона. В случае со сборной фермой, можно установить любой градус наклона, а также ориентацию на север или на юг.

С установкой на крыше эти регулятивные функции пропадают, вы же не будете перестраивать крышу для соблюдения нужного угла наклона.

Обязательно следует учитывать момент затенения батарей друг другом. Если на крыше вы их выставите на одной плоскости, то на фермах некоторые применяют несколько уровней.

В таком случае следует учитывать расстояние необходимое для исключения затенения. Это расстояние составляет 1,7 от высоты фермы.

Совет специалистов: для более эффективного использования имеющегося пространства рекомендуется комбинировать виды расположения солнечных панелей. Крепите панели на крыше дома и на специальных наземных фермах.


Результатом проделанной работы будет факт появления у вас на участке солнечной батареи, в зависимости от материала и площади которой, вы сможете получать разное количество электроэнергии.

Произведя монтаж самостоятельно в первый раз у себя, в последующем вы сможете предложить эту услугу другим, а с учетом того, что в настоящее время замечается рост продаж солнечных батарей, это может принести дополнительную «копейку» в ваш карман.

Смотрите видео, в котором подробно показаны этапы установки солнечных батарей:

teplo.guru

Как установить солнечные батареи

Как самостоятельно установить солнечные батареи для дома, дачи.

Если Вы решили установить солнечные батареи для обеспечения электроэнергией своего дома или дачи, то сделать монтаж батарей можно самостоятельно. Из этой статьи Вы узнаете, как правильно установить солнечные батареи, чтобы добиться максимально эффективной работы.

Инсоляция.

Инсоляция это мера солнечной радиации, которая измеряется по формуле — квтч/м²/сутки. Чем больше значение инсоляции, тем эффективней будет работать панель.

Чем меньше значение инсоляции, тем большая площадь поверхности солнечной батареи понадобится, что сгенерировать нужное количество энергии.

Узнать уровень инсоляции в Вашем регионе можно с помощью этой карты  инсоляции.

Как установить солнечные батареи.

Устанавливать солнечные батареи нужно только на открытых не затенённых участках, где нет затенения от деревьев или рядом стоящих зданий. Нужно размещать панели так чтобы их поверхность максимально подвергалась солнечному свету и не попадала под затенение.

Варианты установки солнечных батарей.

Самый практичный выриант — установка на крыше или стене дома.

Если угол наклона ската крыши размещён в сторону юга и соответствует требуемому углу наклона солнечной батареи, то можно изготовить упрощённую конструкцию для крепления из алюминиевых профилей.

Панель крепится к конструкции, а конструкция уже крепится к каркасу крыши. Между панелью и поверхностью крыши нужно оставить зазор в 5 – 10см, чтобы снизить нагрев панели за счёт воздушного потока между панелью и поверхностью крыши.

Если поверхность крыши односкатная, то для установки панели под требуемым углом понадобится изготовить конструкцию из профильных труб или угольников 50×50мм или 25×25мм в зависимости от размеров панелей.



Вариант конструкции с регулируемым углом наклона для установки солнечных панелей.



Установка отдельно на штанге или на рамной конструкции.

Такой вариант требует изготовления опорной конструкции повышенной прочности с учётом парусности панелей при сильном воздушном потоке.



Солнечные панели при установке следует ориентировать строго на юг, только в этом случае можно получить максимум солнечных лучей которые падают под прямым углом.

Угол установки панелей относительно горизонта соответствует географической широте местности, если широта 60°, то и угол наклона панелей равен 60°.

Для наибольшей эффективности работы панелей, если позволяет установочная конструкция можно менять угол наклона, осенью увеличить на 15°, весной уменьшить на 15°.

То есть если панель установлена на 60°, зимой угол установки будет 75°, летом 45°.



Диапазон рабочих температур солнечных батарей от – 40°С до +50°С. Если температурные показатели превышают указанные значения, эффективность работы панелей снижается.

Чтобы снизить перегревание панелей нужно оставлять зазор не менее 5см между панелью и поверхностью крыши.

Обслуживание солнечных батарей.

Для эффективного использования солнечных батарей, требуется их периодически обслуживать. Обслуживание заключается в поддержании чистоты поверхностей панелей, очистке от пыли, птичьего помёта, снега. Наиболее удобный способ очистки панелей от пыли использование телескопической швабры и поливочного шланга с насадкой.

Срок эффективной службы панелей составляет около 30 лет.

Здесь можно посмотреть схему подключения солнечной батареи к контроллеру, аккумулятору и инвертору.

sam-stroitel.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
