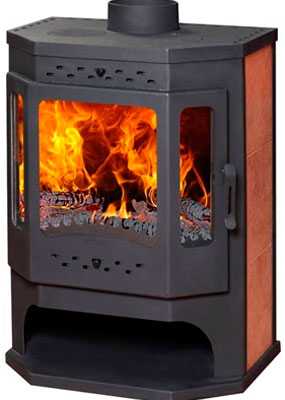

Печь-камин с водяным контуром для отопления дома: отзывы, цены, модели

Возможность любоваться живым огнем в очаге — одна из причин, по которой камины с открытой топкой так популярны у владельцев загородных домов. Однако, эффективность традиционного камина как отопительного прибора невысока — их КПД не превышает 50%, а большая часть тепла улетает в трубу. Поэтому на смену кирпичным каминам приходят металлические печи-камины, которые можно подключить к водяному контуру отопления.

Преимущества печей-каминов

Печи-камины совмещают положительные качества этих отопительных приборов, при этом они лишены присущих им недостатков. В чем основные отличия традиционной печи от камина?

  1. Печь нагревается долго, но способна накапливать тепло и длительно излучать лучистую энергию от стенок печи в окружающее пространство. Тепло от камина сразу распространяется по комнате, в которой он установлен, но после прекращения топки он быстро остывает, и температура в доме снижается.
  2. Топка
    отопительной печи обычно выполняется с глухой дверцей небольшого размера, это снижает вероятность задымления и способствует улучшению тяги. Топка камина — открытая, занимает около половины площади его фасада. При неправильно сложенном дымоходе или плохих погодных условиях возможна обратная тяга и попадание дыма в комнату, что приводит к неприятному запаху, осаждению копоти и сажи на предметах обихода.
  3. Система дымоотведения печи имеет сложную конструкцию: дым в них проходит по многочисленным каналам, отдавая большую часть тепла телу печи. Из трубы он выходит практически остывшим. Дымоход в камине практически прямой, дым задерживается только под сводом, поэтому его температура на выходе значительно выше, а съём тепла — хуже.
  4. КПД отопительных печей в среднем составляет 60-80%, у каминов — не более 50%.
  5. Печь не слишком декоративна
    , и придать ей эстетичный вид можно только с помощью отделки. Камин даже сам по себе — украшение интерьера, а языки пламени украшают его еще больше.

В моделях промышленного производства учтены все особенности этих отопительных приборов, устранены наиболее существенные недостатки и подчеркнуты достоинства. В результате современные печи-камины обладают целым рядом достоинств:

  • высокий КПД — до 80%, а при подключении отопительного водяного контура — до 92%;
  • герметичная топка с большим стеклом, позволяющим наблюдать за пламенем, но не допускающим попадания дыма в комнату;
  • дымовые каналы с дымооборотом и теплообменником, что улучшает съём тепла и передачу его в помещение;
  • эстетичный внешний вид, есть модели, декорированные керамическими панелями или металлической ковкой;
  • небольшой вес — их можно устанавливать даже на деревянные полы, положенные по лагам, без возведения фундамента;
  • малые габариты при большой мощности — печи-камины не отнимают пространство, что очень важно для небольших домов;
  • возможность подключения водяного контура позволяет отапливать все помещения дома и длительно сохранять тепло, а также избежать суточных колебаний температуры;
  • невысокая цена по сравнению со стоимостью материалов и работ по возведению кирпичных печей или каминов;
  • простая и быстрая установка, которую можно выполнить самостоятельно.

Кроме того, современные печи-камины могут обладать рядом других полезных функций:

  • варочной поверхностью;
  • системой очистки стекла, не допускающей его потемнения, а также весьма популярным у потребителей режимом длительного горения.
Отзывы владельцев таких печей однозначны: печи могут длительно и эффективно отапливать жилой дом, не доставляя хозяевам проблем и хлопот.

Обзор популярных моделей

На рынке представлено множество моделей печей и каминов от разных производителей, и покупателю, задумавшему купить их, легко запутаться в характеристиках и описаниях этих приборов. Ниже приведен обзор наиболее популярных, по отзывам российского потребителя, моделей.

Печи-камины АКВА

Линейка печей-каминов с водяным контуром от компании МЕТА представлена моделями Ангара, Печора, Варта, отличающимися тепловой мощностью, формой и внешним видом, а также способом установки.

Ангара АКВА с водяным контуром обладает следующими характеристиками:

  • отопительная мощность, излучаемая печью при топке — 13-16 кВт;
  • отопительная мощность подключаемой системы отопления — 5-7 кВт;
  • стальной теплообменник;
  • пристенное исполнение;
  • боковые стенки облицованы керамикой;
  • панорамное жаропрочное стекло;
  • выходной диаметр дымового патрубка — 150 мм.

Печора АКВА отличается от Анкары формой корпуса — он выполнен в форме сжатой призмы. Мощность печи 13 кВт, системы отопления — до 5 кВт.

Варта АКВА дополнительно укомплектована варочной поверхностью, закрывающейся крышкой. Мощность 13/5 кВт, топка футерована шамотом. Дверца прямая, оснащена стеклом и теплоизолированными ручками, стойкими к нагреванию.

Особенность печей-каминов АКВА с водяным контуром от компании МЕТА — возможность подключения только к системам с принудительной циркуляцией.

Печи-камины Бавария

Печки Бавария, получившие признание у российского потребителя, выпускаются как в пристенном, так и в угловом исполнении, а также могут быть укомплектованы плитой для приготовления и разогрева пищи.

Экокамин Бавария в пристенном исполнении

с тепловой мощностью 12 кВт оснащен теплообменником на 6 кВт, который может быть подключен к системе с любым типом циркуляции. Схема подключения приведена на рисунке.

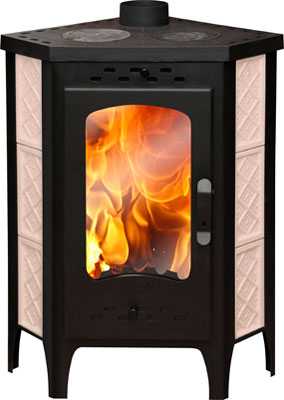

Угловая модель камина Бавария отличается только формой и тепловой мощностью (11кВт/5 кВт), остальные характеристики у них схожие.

Достоинства печей Бавария:

  • топка из жаропрочной стали 6 мм, футерованная шамотом;
  • чугунные жаропрочные колосники;
  • жаропрочное панорамное стекло дверцы с системой самоочистки;
  • доступен режим длительного горения;
  • дымовой патрубок расположен сзади, что позволяет использовать печки Бавария с дымоходами любого типа;
  • боковые поверхности всех моделей Бавария облицованы изразцовой плиткой в разном цветовом исполнении;
  • печки оснащены варочной поверхностью, что делает их универсальными;
  • простая конструкция и подробное руководство позволяют купить и установить эти модели своими руками.
Отзывы потребителя от каминах Бавария говорят об их удобстве и эффективности как при использовании для постоянной топки, так и для периодического обогрева дачных домов.

Особенности выбора, установки и эксплуатации печей-каминов

Чтобы отопление дома было эффективным и безопасным, при покупке, монтаже и использовании промышленных печек с эффектом камина нужно учесть некоторые нюансы:

  • подбор мощности;
  • материал корпуса и теплообменника;
  • условия безопасной установки;
  • правила подключения к системе отопления;
  • требования к обустройству дымохода;
  • выбор дров и других видов топлива;
  • правильная топка, чистка и обслуживание своими руками.
Также следует соблюдать рекомендации производителя, указанные в документации на печь. Только в этом случае эксплуатация печи будет безопасной, а срок службы — длительным.

Выбор мощности печи

Самый важный параметр, который обязательно нужно учесть, прежде чем купить определенную модель — тепловая мощность отопительного агрегата. Она измеряется в киловаттах, и принято считать, что 1 кВт мощности печи способен обогреть 10 м² площади дома.

Однако стоит учесть, что производитель тестирует печь в условиях, близких к идеальным, а при использовании недостаточно просушенных дров ее мощность может снизиться на треть. Поэтому, для использования печи с отопительным контуром в качестве единственного источника обогрева лучше купить модель с небольшим запасом мощности.

Сталь или чугун?

Отопительные печи-камины бывают стальные и чугунные. Стальные печи дешевле, легче, но более подвержены коррозии. Модели, сделанные целиком из чугуна, обладают повышенной долговечностью, стойкостью к коррозии, но при этом они значительно тяжелее, боятся резких перепадов температуры, от чего могут треснуть.

Лучший вариант — комбинированные модели,

в которых корпус и незначительно нагревающиеся элементы выполнены из стали, а элементы топки, колосники и дверцы, подвергающиеся сильному перегреву, сделаны из кованого чугуна. Они не боятся длительного воздействия высоких температур и подходят для постоянного использования, а при периодической топке образующийся в трубах конденсат не вызывает их коррозии.

Установка печи-камина

Из-за небольшого веса промышленные модели не предъявляют особых требований к подготовке пола, им не нужен отдельный фундамент. Единственное требование — отделка деревянных полов негорючими материалами: листовым железом, керамической плиткой или огнестойкими типами покрытия, что можно сделать своими руками при минимуме затрат.

Видео: установка печи-камина Бавария

Подключение к системе отопления

Большинство печей-каминов промышленного производства могут эксплуатироваться как с подключенным водяным контуром, так и без него. При этом срок их службы существенно не отличается.

Если печь-камин подключена к водяному контуру, ни в коем случае нельзя ее эксплуатировать при слитом теплоносителе! Это приведет к выходу из строя теплообменника и самой системы!
Печи с водяным контуром допускается использовать в системах как с естественной циркуляцией (гравитационной), так и принудительной (с использованием насоса). При этом схемы подключения к системе отопления не отличаются от традиционных.

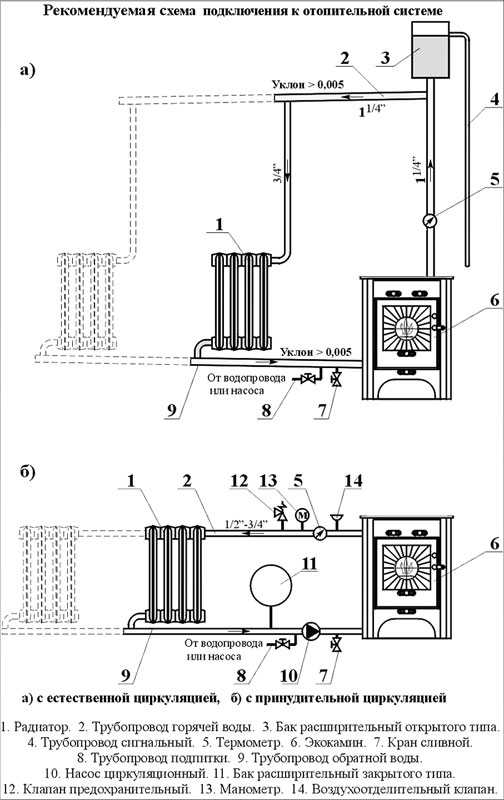

Особенности подключения печи своими руками к гравитационной системе отопления:

  1. Сразу после выхода из теплообменника выполняют разгонный коллектор, поднимающий теплоноситель в верхнюю точку системы.
  2. В верхней точке устанавливают расширительный бак открытого или мембранного типа.
  3. Для магистральной трубы необходим минимальный диаметр 32 мм, при меньшем сечении труб возрастает гидравлическое сопротивление системы, что ведет к ухудшению циркуляции.
  4. Уклон магистральной трубы должен составлять не менее 5 см/1 м, в противном случае движение теплоносителя замедляется, температура в системе будет неравномерной, а отопление — неэффективным.
  5. Отводы труб к радиаторам должны иметь диаметр 16-20 мм. Радиаторы врезают параллельно магистрали по нижней или диагональной схеме.

При использовании принудительной системы требований к ее монтажу значительно меньше:

  1. Расширительный бак можно устанавливать в любом удобном месте, обычно его ставят на обратной трубе, после циркуляционного насоса.
  2. Схема подключения радиаторов может быть любой.
  3. Не обязательно выдерживать существенный уклон магистральной трубы.
  4. С помощью автоматики можно выставить скорость движения теплоносителя, а также температуру обратки, что позволит избежать появления конденсата в топке.


Выбор теплоносителя — не менее важный шаг, который зависит от режима эксплуатации печи. Для домов с постоянным проживанием удобнее использовать очищенную воду — она дешевле, в закрытой системе отопления практически не вызывает коррозии, легко доливается из водопровода при необходимости.

Если дом используется периодически, использование воды в зимний период может привести к замерзанию системы. При этом вода расширяется и повреждает элементы системы: трубы, радиаторы, фитинги, что впоследствии приведет к протечкам.

В этом случае можно использовать специальные тосолы, либо установить параллельно печи электрокотел, работающий в режиме автоматического поддержания плюсовой температуры на уровне 5-10ºС.

Требования к дымоходу

Для безопасной эксплуатации печи-камины требуют неукоснительного соблюдения правил установки дымохода. Для этих отопительных приборов опытные печники советуют устанавливать дымоходы из керамики или нержавейки типа «сэндвич».

Керамические дымоходы представляют собой сборную конструкцию из готовых блоков различного назначения. Дымовой канал состоит из глазурованной керамики, исключающей завихрения дыма и осаждения твердого осадка. Он помещается в полый пенобетонный блок и изолируется базальтовыми матами, термостойкими при температурах до 1000ºС. Соединяют элементы на специальный клей (блоки) и герметик (керамика).

Металлические сэндвич-дымоходы имеют вид двух труб разного диаметра, вставленных одна в другую и изолированных базальтом. Внутренняя труба выполнена из нержавейки, внешняя может быть из оцинкованного железа. Блоки собирают с помощью жаропрочного герметика.

Особенности керамических дымоходов:

  • длительный срок эксплуатации — не менее 25 лет;
  • гладкая внутренняя поверхность практически не позволяет оседать саже;
  • высокая противопожарная надежность и стойкость к прогоранию;
  • большой вес, из-за чего требуется установка на отдельный фундамент;
  • высокая цена.

Особенности дымоходов из нержавейки:

  • быстро собирается своими руками;
  • цена значительно ниже керамического;
  • не требует установки на фундамент;
  • при постоянном перегреве могут прогореть, поэтому необходима регулярная ревизия.

Видео: сравнение различных дымоходов

Выбор типа дымохода — вопрос предпочтений и финансовых возможностей, однако при его установке нужно соблюдать несколько обязательных условий.

  1. Диаметр дымохода в идеале должен равняться диаметру выходного дымового отверстия, или патрубка. Заужать его нельзя! Можно расширить диаметр дымохода, но не более чем на 30%, при этом необходимо использовать специальные элементы дымохода.
  2. Дымоход нужно оснастить шибером или задвижкой, перекрывающими поступление холодного воздуха в печь и регулирующими тягу.
  3. Длина горизонтальных участков в совокупности не должна превышать 1 метра, в противном случае тяга будет значительно хуже.
  4. Общая высота дымохода и дымовой трубы должна быть не менее указанной в паспорте на печь. Обычно это значение колеблется в пределах 5-8 метров.
  5. Все проходы через стены и перекрытия выполняют с помощью специальных элементов, обеспечивающих их теплоизоляцию от сгораемых конструкций.
  6. Необходимо оснастить дымоход чистками, обеспечивающими доступ в любую его часть, а также сборником конденсата.

Требования к топливу

Любая печь не будет выдавать указанную в паспорте эффективность, если топить ее влажными дровами или неподходящей древесиной. Оптимально применять в печах-каминах с отопительным контуром березовые дрова естественной сушки, пролежавшие в крытом дровеннике или под навесом не менее 18 месяцев, или брикеты промышленного производства с влажностью не более 20%.

Не желательно использовать дрова от деревьев хвойных пород — они выделяют много смол, засоряют дымоход и коптят стекло в топке. Использование угля в печах-каминах, как правило, не допускается.

Розжиг дров можно осуществлять с помощью бересты, щепы, бумаги или специальной жидкости. При розжиге шибер должен быть полностью открыт, а также обеспечен доступ свежего воздуха через поддувало.

Эксплуатация печи-камина

Требования к использованию печей с отопительным контуром довольно просты, и, если их соблюдать, отопительный агрегат будет эффективно служить на протяжении долгих лет.

  1. Необходимо регулярно, не реже чем дважды в год, проводить ревизию системы дымоотведения, чистку от сажи и отложений топки, дымохода и трубы.
  2. Золу из зольника и топки удаляют регулярно, по мере накопления.
  3. Систему отопления на теплый период сливают только в том случае, если не планируется использовать печь. Для топки в летний период можно предусмотреть шунтирующий прямую и обратную трубу контур отопления, не нагревающий радиаторы.
  4. Перед зимним пуском системы выполняют ревизию отопительных элементов: радиаторов, расширительного бака, насоса, фильтров, соединительных фитингов и вентилей. При необходимости осуществляют их прочистку, замену, ремонт.
  5. Стекло печи-камина очищают по мере необходимости с использованием специальных жидкостей.

При правильном выборе мощности, установке и эксплуатации печь-камин с отопительным контуром будет эффективно обогревать дом в любые морозы и создаст в нем уют, согретый мерцающими в топке языками пламени.

gidpopechkam.ru

Камин своими руками — схемы, чертежи и лучшие проекты (81 фото)

В современном жилище открытый огонь можно встретить лишь на плите под кастрюлей или же в недрах котлов отопления. Однако видеть в своем доме живое открытое пламя желают многие, поэтому о том, как сделать камин своими руками задумываются люди довольно часто.

Немного о каминных конструкциях

Конструкция реального камина небольшая, поэтому в отличие от печи тепла он выделяет меньше. Соответственно и роль его в доме больше декор-эстетическая, чем практическая. Однако даже декоративный камин способен наполнить помещение теплом. На этом сайте также есть много инструкций.

Современные каминные установки выпускаются с топкой закрытого типа, поэтому там получается конвекционный воздушный нагрев.

Как устроен камин открытого типа

Каминная открытая установка состоит из набора частей:

  • топливника (топки) – здесь осуществляется процесс сгорания топлива;
  • портала – служит декор обрамлением топливника;
  • пода – нижняя часть топки;
  • колосниковой решетки – поддерживает топливо и способствует подаче воздушных масс снизу;
  • зольника – здесь собирается зола;
  • предтопочной площадки – для попадания искорок и декор-оформления;
  • зеркала – задняя отражающая тепло часть камина;
  • дымового карниза – не дает смешиваться потокам воздуха и проникать дыму в комнаты;
  • дымосборника (хайло) – здесь собираются продукты сгорания;
  • дымовой горловины, дымохода;
  • шибера – закрывает дымоход от проникновения холодных воздушных потоков с улицы.

Расчет размера конструкции камина

В разработке будущего камина должна участвовать не только фантазия хозяев, но и строгие инженерные вычисления.

Главные величины, которые следует вывести путем инженерных вычислений это: размер конструкции камина; величина высоты; сечение каминного дымохода.

Чтобы правильно выложить камин своими руками из кирпича, следует учитывать следующее:

  • Площадь топки имеет соотношение к площади комнаты, в которой размещен камин, в пропорции 1 к 50.
  • Узнав площадь портала, следует установить величину высоты и ширины. Правильно, если они соотносятся в виде пропорции 2:3.
  • Далее устанавливают глубину топливника, составляющую две трети от портальной высоты.

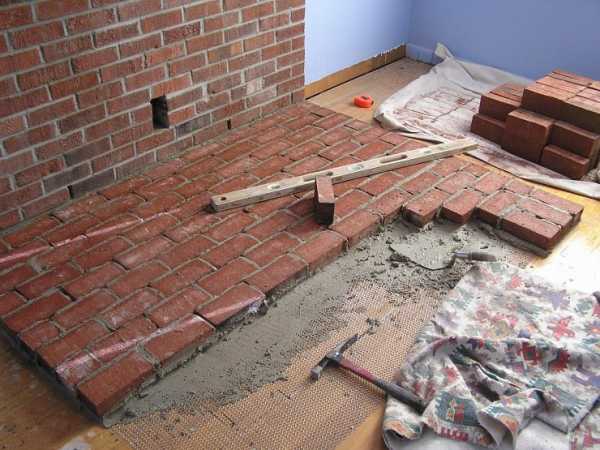

  • Подиум, лежащий впереди камина, должен на 50 см выступать в целях пожаробезопасности.
  • Задняя стенка в топливнике делается под наклоном 20 – 22 градуса от вертикали.
  • Стенки с боков располагаются под наклоном в 45 – 60 градусов для отражения тепловых потоков.
  • Высота дымохода делается на пол метра выше крышного конька.
  • Длина дымоходной трубы –5 метров и более.

Для самостоятельного возведения каминной установки лучше воспользоваться готовым рассчитанным проектом.

Где обустроить каминную установку

Камин может быть встроен в стеновую перегородку дома. Обычно такое строительство планируется еще на этапе строительных работ.

Другой вариант – пристроенная конструкция, для которой уже потребуется наличие собственной площади. Угловой тип каминов удобен для возведения в квадратных по форме комнатах.

Материалы

Главный материал при возведении каминной конструкции – кирпич. Здесь используется специальный печной материал, представленный двумя видами:

Красные кирпичные печные элементы – могут выдерживать температурный показатель в тысячу градусов. Маркировка такого материала не выбирается меньше М200, при этом габариты от стандарта не могут отличаться больше, чем на 2 мм. Ударив по нему молотком получится звон.

Полнотелые шамотные элементы кирпича – используются для выкладки в местах, контактирующих с открытым огнем – топливниках. Размеры такого кирпича могут быть разными.

Осматривая кирпичные элементы, стоит учитывать, что на их поверхностных плоскостях и на местах расколов цвет должен быть однотонным, без прожилок.

Для возведения камина количество покупаемого материала должно превышать рассчитанное на 10%.

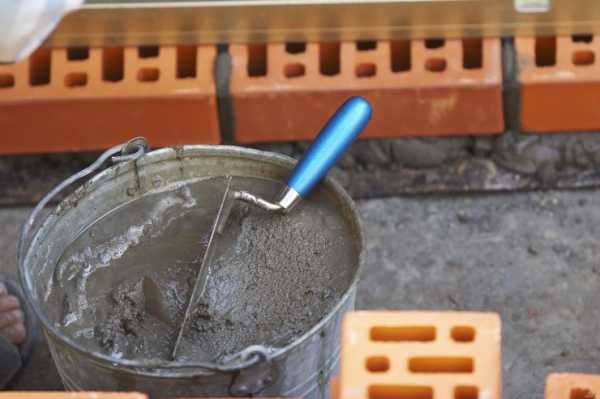

Растворы для выкладки элементов кирпича для камина изготавливаются путем смешивания глины и песка. Чтобы получить правильный раствор придется изрядно попотеть, поэтому лучше купить в магазине уже готовый состав, который лишь необходимо приготовить в соответствии с инструкцией.

Обустройство фундамента

Так как вес готового камина измеряется тоннами, то для его возведения нужен отдельный фундамент. Для его оборудования выбирается участок, который будет шире самой конструкции на 20 см.

Напольное покрытие дома нужно демонтировать и выкопать котлован с глубиной пол метра, дно хорошенько почистить.

На дно сыпется слой крупной песочной фракции толщиной 10 см, проливается и трамбуется. Сверху засыпают щебень. Затем устанавливают опалубку, так чтобы габариты фундамента получались больше каминных на 5 см.

Заливается первый слой из цемента, песка и щебенки. Сверху кладется арматурный каркас. Наливается второй слой бетона.

После 28 дней созревания бетона можно выложить ряд из кирпичных элементов. Его укрывают слоем гидроизоляции, а сверху кладут еще кирпичный слой.

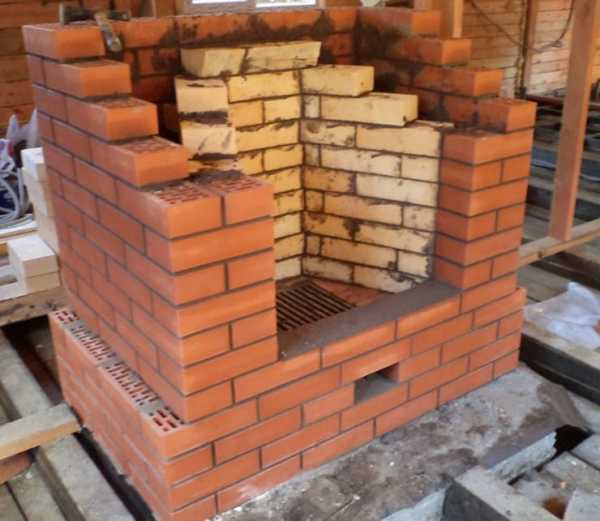

Возведение камина

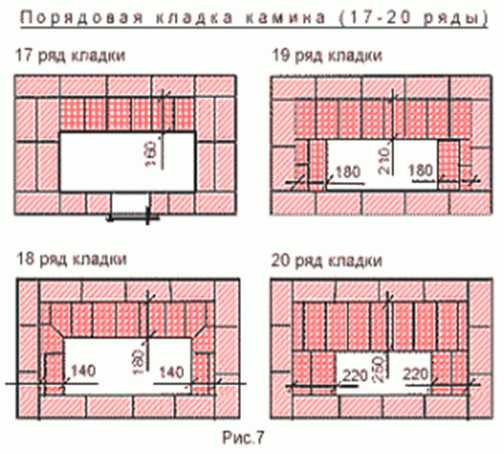

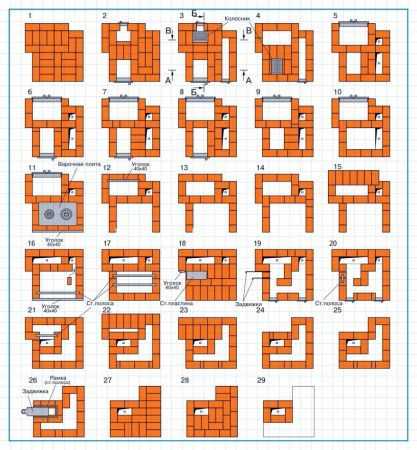

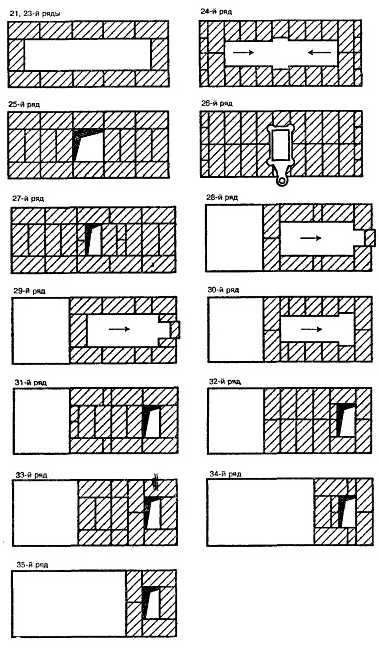

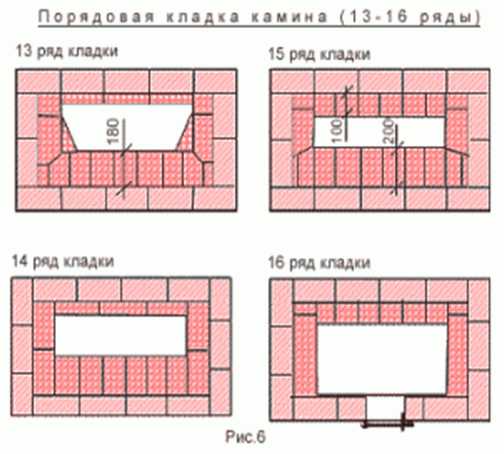

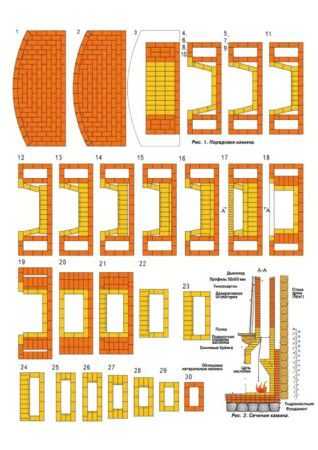

Подробная инструкция как сделать камин, имеющая вид схемы-порядовки, должна иметься обязательно. На ней отмечаются ряды и контролируются места, где располагается каждый кирпичик.

По этой же схеме осуществляют нарезку кирпичных элементов болгаркой или с использованием специальной камнерезной машинки. Затем каждый элемент с помощью точильного круга доводят до требуемых габаритов.

Швы между элементами и рядами делаются строго одинаковыми по 5 мм. Для этого удобно использовать рейки из древесины, которыми прокладываются ряды. Выкладывая каждый ряд, обязательно следует следить за горизонталью и вертикалью.

Каждый кирпичный элемент перед кладкой опускают в воду до момента, пока из него выйдут все воздушные пузырьки.

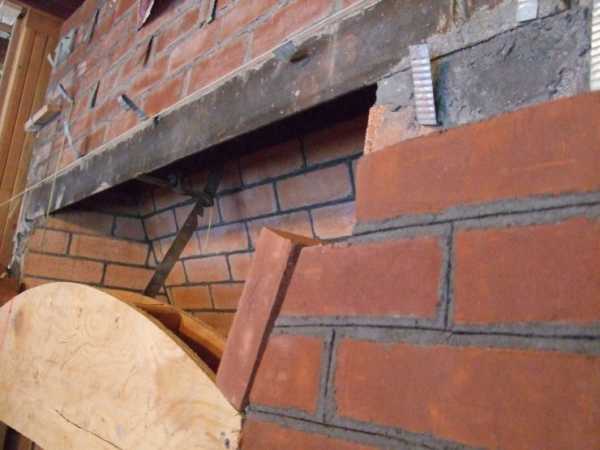

Выкладка начинается с крайних кирпичиков. После вертикального и горизонтального выравнивания, выкладывают внутренние элементы.

Излишки раствора сразу же убираются кельмой и вытираются мочалом.

Вводить каминную установку в эксплуатацию следует постепенно, после полной просушки в течение двух недель.

От фото камина уже веет особым теплом и уютом, а от вида и работы настоящей реальной установки каждый получит незабываемые ощущения и эмоции.

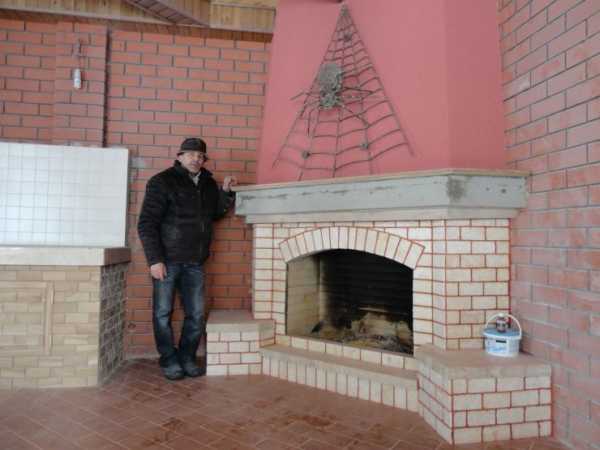

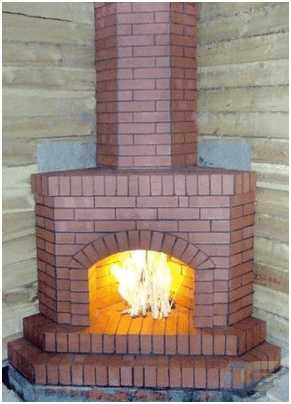

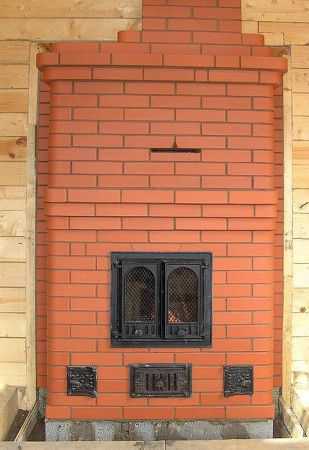

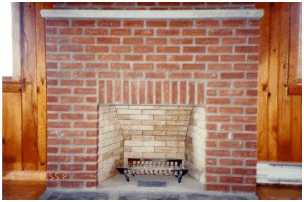

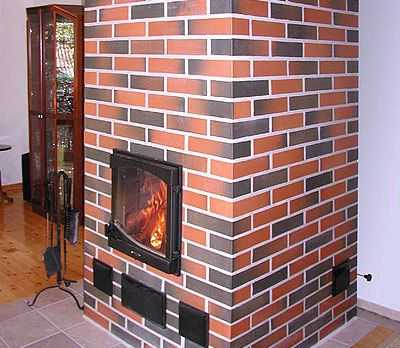

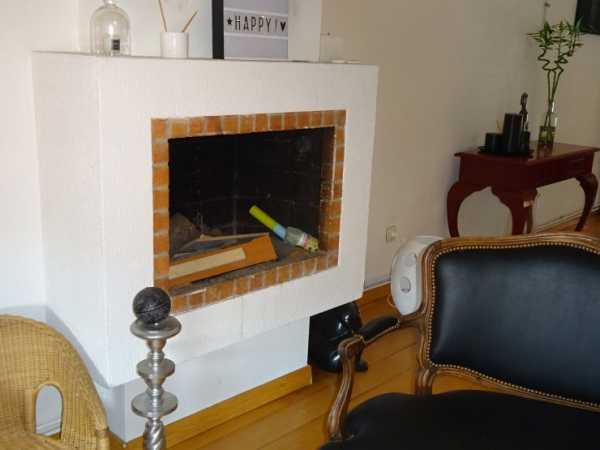

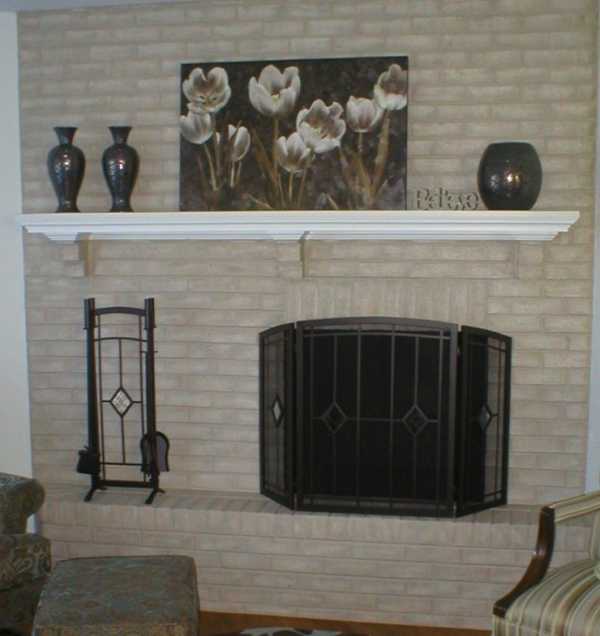

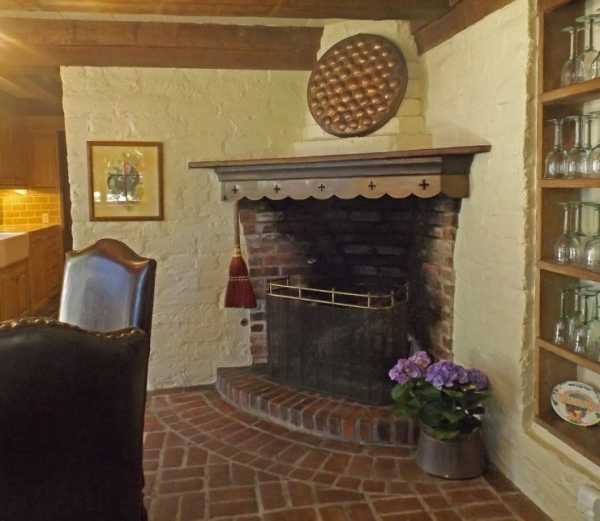

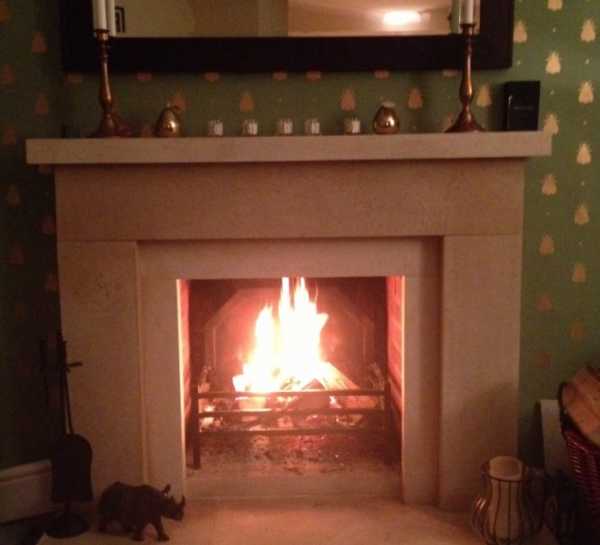

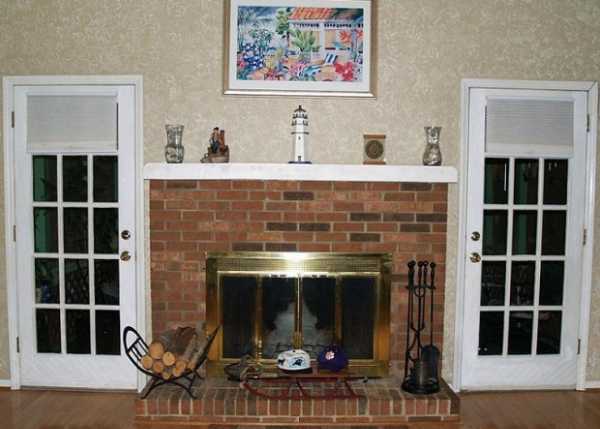

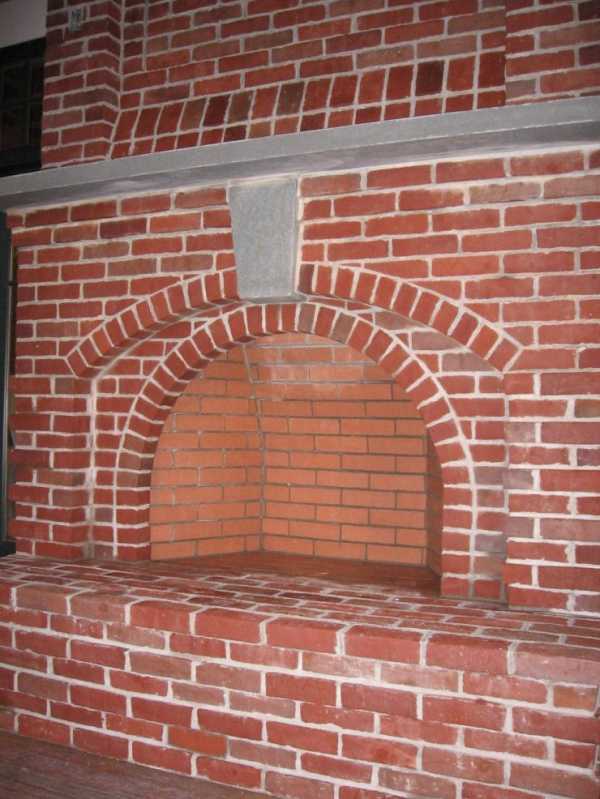

Фото камина своими руками


landshaftportal.ru

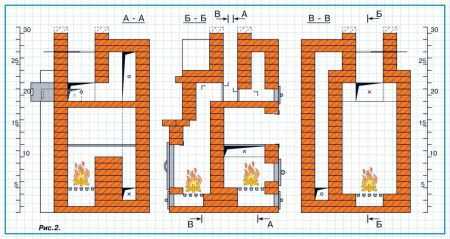

Проекты каминов — чертежи, схемы, кладка и фото каминов из кирпича своими руками

Проект отопительного сооружения — это чертеж камина будущей конструкции на бумаге. Перед началом кладки необходимо грамотно продумать все моменты и правильно составить эскиз.

Изучая проекты домов с камином, вам следует знать следующие параметры:

  • какой размер фундамента заливать под камин;
  • высоту помещения;
  • прочность высокого кирпичного сооружения;
  • соблюдение мер противопожарной безопасности;
  • внешний вид привлекательности камина.

Правильно составленная схема камина из кирпича позволит сэкономить время и силы, и даст возможность выполнить задуманное строительство в самом лучшем виде, а так же избежать сложностей при эксплуатации. Проекты каминов из кирпича

Угловой камин и его уникальность

Рассмотрим подробный чертеж кладки углового камина из кирпича и порядовку с описанием. На сегодняшний день проектов каминов насчитывается огромное множество, но на данный момент предлагаем вам удобный встроенный в углу камин, который можно установить в небольшой, не меньше 12 м2 комнате, так как кислорода не будет хватать для его обогрева. Для его создания следует найти каменщика 4 – 5 разряда, что бы он обладал тонкостями возведения этого сооружения или вникать самостоятельно тонкости этого процесса.

Следует помнить, что внутреннее строение каминов создаётся практически одинаково, и горение огня в топке одно и то же.

У угловых очагов есть свои достоинства:

Его особенностью является то, что он находится не в центре строения, а в углу, и имеет небольшие габариты. К тому же он равномерно передаёт энергию тепла по всему помещению.

Сложенный аккуратно, с наименьшими отклонениями и допусками в строительстве, угловой камин является греющим оборудованием, несет в себе определенную декоративную красоту и показывает статус хозяина этого строения.

Его минусом является дорогостоящая, декоративная отделка.

Кирпич для конструкции этого сооружения нужен высокой марки, конечно, можно выложить маркой 100, но следует помнить о том, что этот материал является некачественным для его выкладывания. В данном случае, если возвести из этого кирпича камин, то его, по технике пожарной безопасности, следует оштукатурить.

Данную марку кирпича применяют для выкладывания внешней части корпуса и для возведения трубы. А внутреннюю часть топки выкладывают из огнеупорного кирпича.

Читайте также: устройство трубы для камина.

  • Под эту конструкцию из кирпича требуется заливать отдельное основание, чтобы не нарушить основной фундамент, так как у отопительного прибора имеется своя усадка.
  • Требуется между стеной и будущим камином прикрепить специальный теплоизолирующий материал или выложить кладку в четверть кирпича, то есть на ребро (желательно через два ряда прокладывать проволоку, для крепости конструкции).


Его кладку изготавливают по проекту, выполняя перевязку швов. Работа выполняется без спешки, так как глиняный раствор имеет свойство плыть.

Желательно соблюдать уровень горизонта, вертикальную поверхность и равные точки диагонали. При данном соблюдении правил зависит качество вывода наружу продуктов горения.

Читайте также: Виды беседок с красивыми каминами.

Схема прямоугольного камина и чертеж

Его размер 5×2,5 порядовка кирпичной кладки состоит из 33 рядов

Данное сооружение используют без дверцы на топке. Проектировщик, создавая этот чертеж, использовал дымоотводящий сквозной канал, который обеспечивает хорошую тягу. В связи с этим, его теплоемкость уменьшается, чтобы увеличить КПД данного строения. Для этого следует воспользоваться стандартными способами, такими как кладка пустых каналов вдоль топливника и дымохода.

  • Внутреннюю часть топливника следует выкладывать из огнеупорного кирпича, который выдерживает 1100 градусов.

Основная массивная часть камина выкладывается полнотелым керамическим кирпичом высокого качества, он должен соответствовать марке 125 и выше, его температурный нагрев равен 750 градусов.

Вам следует помнить, что огнеупорный и керамический кирпич запрещается перевязывать, но их можно связать благодаря проволоке сечением 3 мм, уложенной в шов между кирпичами.

Порядовая схема прямоугольного камина 5×2,5 из кирпича

Выкладывая это строение, следует выдерживать одинаковую толщину между кирпичами, равную 5-7 мм.
Если материал содержит изъяны, допустим косые углы, тогда их следует стёсывать друг от друга, таким образом, вы добьётесь нужной толщины шва.

Ряды следует проверять уровнем или отвесом, чтобы достичь правильной геометрической формы конструкции.


Данным чертежом пользуются мастера-печники, даже имея огромный опыт, они сверяются с ним.

Чертеж мини камина

Данный отопительный прибор рекомендуют устанавливать в комнате не менее 16 м2. Его встраивают в перегородку для обогрева двух комнат. Чтобы увеличить теплоотдачу, топка выкладывается без огнеупорного кирпича. Таким образом, керамический кирпич нагревается намного быстрее, потому что он меньше сохраняет теплоемкость массива, чем огнеупорный.

  • В данном случае, чтобы защитить топку от высоких температур мастер — печник применяет вместо каменного зуба, металлический лист толщиной 3 миллиметра.

Чертеж камина из кирпича прилагается ниже в описании. Если мастер имеет малую квалификацию в этом направлении, то вместо арки портала можно соорудить горизонтальное перекрытие. Для этого вам потребуется 2 уголка из металла нужной длины.

Положительной характеристикой этого камина является то, что приобретая материалы для его возведения, вы минимально расходуете свои средства.

Для возведения вам потребуется:

  • керамический кирпич 235 штук;
  • глина – 0,12 м3;
  • песок – 0 , 3м3;
  • дверка прочистная – 1 штука;
  • задвижка печная – 1 штука;
  • колосниковая решетка – 1 штука;
  • душники – 2 штуки;
  • сталь листовая толщина – 3 мм и размером 0, 25 м2;
  • рубероид – 1,5 м2;
  • цемент – 15 килограмм.

Камин «мини» и его порядовая схема кладки

Чтобы максимально увеличить эффективность КПД данного сооружения, боковые стенки топливника выкладывают под углом 25градусов.

Задняя стенка выкладывается 10 рядами обычным способом, то есть горизонтально. Начиная с 11 ряда, кирпич выдвигается на четверть под углом 30 градусов во внутреннюю часть топки. Таким действием образуются перевал каминного зуба, в швы между кирпичами вставляются металлические штыри далее, к ним будет крепиться лист из металла.

Ниже имеется чертеж из металла для топливника.


Благодаря отсутствию шамотного кирпича в этом строении, пространство в помещении нагревается намного быстрее, так как выложены боковые воздушные каналы.

В нижней части находятся отверстия, через которые поступает холодный воздух, а нагретый от топки камина горячий воздух через «душники», находящиеся в 13 и 14 рядах, выходят во внутрь помещения уже горячим воздухом. Таким образом, увеличивается его КПД на 15, 20%

Английский камин среднего размера

Английский камин из кирпича своими руками является одним из самых древних, которые возводились вообще. Также его называют классическим кирпичным камином открытого типа.

К параметрам причисляют следующее особенности:

  • выступающий зуб;
  • открытая топка;
  • задняя стенка наклонного излома.

Внутреннее углубление топки или очага выкладывается из огнеупорного кирпича на раствор, в состав которого входит глина и шамотная крошка, а также немного цемента. Внешний контур сооружения создается из керамического, полнотелого материала.

Элементы и схема камина английского типа

Данная схема является актуальной для большинства моделей английского типа.


Эта схема английского типа является сложной, но окупается тем, что у него стабильная тяга и хорошее КПД. Чертеж камина из кирпича английского типа 5×3 и его порядовая схема.

Для его возведения вам потребуется:

  • полнотелый керамический кирпич – 350 штук;
  • шамотный кирпич – 125 штук;
  • песчано-глиняный раствор – 215кг;
  • раствор огнеупорный – 155кг.

Ниже приведён подробный чертеж английского отопительного прибора 5×3 из кирпича

Первые четыре ряда основания выкладываются из керамического кирпича маркой 100, далее применяется более качественный материал марки 150 и выше.

Это строение устанавливают в помещении не менее 80 м3 общего пространства. Изучив его порядовку, следует отметить следующее моменты, обратите внимание, что отсутствует поддувало и колосниковая решетка.

Если комната малого объема имеет герметично закрывающиеся окна со всех сторон, следует установить подвод кислорода с улицы в топку для лучшего горения.

Чтобы создать перекрытие для топки на двенадцатом ряду укладывается уголок из стали и 2 полосы из такого же материала.

В этой конструкции на 16 – 17 ряду предусмотрена прочистная дверца, которая устанавливается на задней стенке. Это отверстие ограничивает размещение камина прилегания к несущей стене, либо к простенку. В этом случае, данным отопительным прибором не получится согреть вторую комнату.

Для сохранения эластичности раствора и его естественного схватывания керамический кирпич, перед возведением кладки конструкции, следует на 5 минут замачивать в емкости с водой. Термостойкий кирпич обтирают влажной ветошью для того, чтобы избавиться от пыли.

После завершения возведения английского камина, следует в течение 3 недель понемногу протапливать – просушивать его, и только после прошествия этого времени, можно закладывать топку до половины. Спустя еще месяц можно затапливать отопительный прибор на полную мощность.

Следуя этому правилу, вы дадите возможность раствору естественным образом схватиться, если его нарушить, то вы подвергаете свою конструкцию ограничению в сроке службы. Решение за вами.

Кладка трёхуровневого камина с колосниковой решеткой

Данная конструкция является русской версией, но основные элементы взяты из тематики английского и шведского моделирования.

фото камина, состоящего из трёх уровней

Тяга в трубе этого строения стабильно хорошая, даже при высоте три метра, благодаря большому сечению внутренней части дымоотвода.

Следует помнить, что этим сооружением пользуются в тех помещениях, где высокая влажность воздуха.

Схема чертежа трехуровневого камина с колосниковой решеткой

Для кладки понадобятся следующие материалы:

  • керамический кирпич – 620шт;
  • кирпич шамотный (огнеупорный) – 220 шт;
  • решетка колосниковая 420х200мм – 2шт;
  • задвижка дымовая 260х260 мм – 1шт;
  • уголок стальной №40 – 150см;
  • уголок стальной №60 – 100 см;
  • стальная полоса 4х60 мм – 300 см;
  • глиняный раствор – 750 кг.

Изучив вышеописанные порядовки и чертежи каминов из кирпича для строительства своими руками, вам следует знать, как рассчитать все размеры данного сооружения.

Запаситесь терпением для самостоятельного строительства или найдите мастера – печника с хорошей квалификацией для установки данного отопительного оборудования.

znatoktepla.ru

пошаговая инструкция + чертежи с фото

В дачных домах редко устанавливают дорогостоящие системы отопления, ведь используются они, как правило, только в дни отдыха. Быстро протопить загородный дом в холодные дни можно с помощью камина, но он греет только во время топки и быстро остывает, кроме того, камин нельзя использовать для приготовления еды.

Совмещенная печь-камин обладает куда большей функциональностью – с ее помощью можно обогреть небольшой дом из 1-2 комнат, на варочной плите приготовить пищу, а каминная топка с жаропрочным стеклом позволит наслаждаться видом живого огня. Построить такую печь-камин довольно просто, все даже можно сделать своими руками, если следовать схеме-порядовке.

Печь — камин фото

Устройство печи-камина

Прежде чем возводить печь-камин своими руками, необходимо разобраться с ее конструкцией и определиться с местом установки. Представленная печь-камин имеет две топки с противоположных сторон: печная топка с варочной плитой устанавливается со стороны кухни или кухонного отсека и используется для приготовления пищи и обогрева домика, каминная топка находится со стороны комнаты. Для безопасности она оснащена чугунными дверцами со стеклом, устойчивым к нагреву, что позволяет проводить установку даже на деревянных дачах из сруба.

Обе топки можно топить одновременно благодаря расширенному дымоходу и системе задвижек, с помощью которых можно перекрыть каждый дымовой канал по отдельности. Для улучшения тяги и более простой очистки под обеими топками обустроены зольники с дверцами, от топочных камер они отделены колосниками.

Печь-камин устанавливается на фундамент из бетона, кирпича или бутобетона. Если фундамент возводят одновременно с постройкой дома, необходимо отделять его от общего основания песчаной или гравийной подушкой.

При проектировании печи-камина и дымохода необходимо также учитывать расположение балок, стропил и других элементов перекрытий, а проходки через них выполнять с соблюдением противопожарных требований.

Необходимые материалы

Чтобы построить на своей даче печь-камин вам потребуется:

  • Сильное желание отказаться от платной установки и все максимально делать своими руками;
  • Печной кирпич – около 8 сотен штук;
  • Жаропрочная кладочная смесь на основе глины –200 кг;
  • Дверка каминная с жаропрочным стеклом размером 500х500мм;
  • Дверка топочная печная чугунная, 200х250 мм;
  • Дверки поддувальные, 120х250 мм и 120х120 мм;
  • Три дверкипрочистные для очистки дымохода, 120х120 мм;
  • Два колосника для топок, 200х250 мм и 250х400 мм;
  • Чугунная варочная плита с конфорками, 410х720 мм;
  • Стальной уголок с полкой 40х40 мм и стальная полоса 40 мм – по 3 метра;
  • Стальной лист толщиной 3 мм и размером примерно 60х60 см;
  • Теплоизолирующие листы – асбест или базальт, толщина 4 мм;
  • Отожженная проволока для закрепления дверок;
  • Сэндвич-труба и соединительные элементы для дымохода;
  • Доски и гидроизоляционные рулонные материалы для опалубки;
  • Бетон и бутовый камень для фундамента;
  • Сухой строительный песок, щебень;
  • Огнестойкое покрытие пола – плитка, керамогранит, металлические листы.

При покупке кирпича обращайте внимание на его внешний вид: кирпич не должен быть пережженным, о чем свидетельствует глянцевый блеск его поверхности, или недопеченным – хрупким и неоднородным по цвету на сколе.

Фундамент для печи-камина

О том, как сделать фундамент для камина из монолитного бетона, рассказано в статье «камины из кирпича своими руками». Далее описана технология возведения бутового фундамента – более дешевого варианта, требующего меньшего расхода цемента для бетона.

  1. Котлован под камин копают в том месте, где он будет расположен, в соответствии с планом. Глубина котлована равна заглублению фундамента самого здания, размеры – на 5-10 см больше габаритных размеров пода печи. Дно котлована засыпают слоем щебня и трамбуют, выравнивая.
  2. Возводят опалубку до уровня пола в доме из струганой доски или фанерных листов, обмазывают ее изнутри и снаружи битумной гидроизоляцией, просушивают.
  3. На дно котлована укладывают крупный бутовый камень, пространство между ним засыпают щебнем со средним размером частиц 50 мм.
  4. Готовят порцию цементно-песчаного раствора: 1 часть цемента смешивают с 2-3 частями песка, после чего разводят водой до состояния жидкой сметаны. Заливают на слой камня и щебня.
  5. Готовят следующую порцию раствора, снова выкладывают камень, заполняют промежутки щебнем и заливают раствором. Так продолжают до уровня на 5-7 см ниже пола. Верхний слой выравнивают цементным раствором и оставляют фундамент на 3-7 дней для набора прочности.

Первый слой кирпича, образующий нижний ряд пода камина, является выравнивающим. Его кладут по схеме первого ряда на слой гидроизоляции – рубероида, используя утолщенный слой раствора – до 1 см.

Технология кладки печи-камина

Кладут печь-камин на жаропрочный раствор на основе глины и песка. Готовые смеси продаются в печных магазинах, но если рядом с вашей дачей есть карьер с хорошей жирной глиной, можно использовать ее. Раствор в этом случае готовят так: замачивают глину в бочке с водой на неделю, убирая с поверхности пену и всплывший мусор. Сливают лишнюю воду и размешивают получившийся жидкий раствор, постепенно добавляя в него песок до тех пор, пока раствор не начнет практически сразу отлипать от лопатки. При желании добавляют в раствор до 10% цемента или клея для керамогранита, перемешивают. После этого раствор готов к работе.Размолаживать водой раствор с цементом нельзя, поэтому добавлять цемент лучше порционно, в то количество раствора, которое вы можете израсходовать за час-полтора.

Технология кладки печи — камина фото

Схема и порядовка печи-камина представлены на рисунках.

Пошаговая кладка порядовка печи — камина

Технология кладки такова:

  1. Первый ряд образует под печи. Его можно класть из некондиционного кирпича – сколотого, с трещинами. При этом обязательно используют уровень и максимально выравнивают ряд.
  2. Во втором ряду начинают установку дверок поддувала. Между рамой дверки и кладкой необходимо проложить полосу из асбестового или базальтового листа. Раму дверки фиксируют на кирпиче первого ряда с помощью металлических штырей, например, гвоздей, через отверстия. Если они не совпадают со швами, можно аккуратно просверлить кирпич первого ряда. Остальная кладка ведется по схеме.
  3. В третьем ряду продолжают закреплять дверки с помощью проволоки, продетой в отверстия в боках рамы и заправленной в швы кладки. Кроме того, поверх третьего ряда укладывают по схеме решетку колосника каминной топки.
  4. В четвертом ряду дверки поддувала закрывают кирпичом, закрепляя так же, на проволоку. Кладут колосник печной топки. Сбоку начинают выкладывать дымовой канал, ставят прочистную дверцу. Раствор изнутри дымового канала тщательно заглаживают рукой, чтобы избежать шероховатостей и излишнего осаждения копоти и сажи.

    Закрываем поддувало кирпичом

  5. В пятом ряду начинают установку дверки каминной топки, точно так же закрепляя ее на металлические штыри. Она значительно тяжелее, чем дверки поддувала, поэтому ее необходимо временно дополнительно закрепить вертикально, с помощью проволоки.Между рамой дверки и кирпичом по периметру прокладывают асбестовую полосу.
  6. В шестом ряду аналогичным образом ставят дверку печной топки, и далее кладут по схеме с 6 по 8 ряд. В 9 ряду дверку печной топки закрывают сверху кирпичом, выкладывают 9 и 10 ряды по схеме.
  7. На кирпич 11 ряда нужно уложить варочную плиту. Поэтому кирпич сначала выкладывают насухую, подгоняют, размечают маркером положение плиты, после чего кирпич снимают и с помощью болгарки выполняют углубления для укладки плиты так, чтобы она легла вровень с кирпичом.
  8. В 12 ряду дверку каминной топки закладывают сверху кирпичом, не забывая закреплять ее за отверстия в раме проволокой. Поверх кирпича укладывают стальной уголок по схеме. Ряды с 13 по 15 кладут по схеме.

    Укладка 12 ряда кирпичей для печи — камина

  9. В 16 ряду начинают выполнять свод над варочной плитой, для этого в соответствии со схемой укладывают в передней части над ней уголок и стальную полосу. В 17 поверх них укладывают кирпич, а рядом снова стальную полосу, чтобы поддерживать свод. В 18 ряду его полностью закладывают кирпичом, а в месте установки задвижек кладут стальной лист толщиной 3 мм. На боковую часть кирпича в соответствии со схемой закрепляют отрезок стального уголка – он служит опорой для задвижки.
  10. В 19 ряду между кирпичами выполняют пазы чуть больше толщины металла задвижек – примерно 5 мм, изготавливают задвижки по схеме и ставят их на место, проверяя перекрывание дымовых каналов. Устанавливают еще две прочистные дверки.
  11. В 20 ряду над меньшей задвижкой устанавливают стальную полосу. Продолжают кладку по схеме. В 21 ряду стальную полосу кладут поверх кладки – на нее будет опираться дымоход.
  12. С 22 ряда начинается кладка дымохода: дымовые каналы сужаются и постепенно перекрываются. Кладку ведут по схеме с 22 по 26 ряд, в котором устанавливают общую задвижку на каркасе из стального уголка.
  13. Выполняют перекрытие печи – ряды 27 и 28, после чего приступают к дымовой трубе. Ее кладут по схеме 29 ряда с перевязкой, сдвигая ряды на полкирпича, до нужной высоты. Для устройства сложного дымохода можно использовать теплоизолированную трубу типа «сэндвич» и различные переходники, колена, проходки и опорные элементы.
  14. После окончания кладки печь-камин просушивают до высыхания кладочного раствора, после чего потихоньку начинают топить.

    Готовая печь — камин из кирпича

Представленная конструкция печи-камина универсальна: она поможет вам быстро согреться в холодное время при растопке камина, приготовить еду, а также хорошо протопить дом за счет длинного дымового канала, при прохождении по которому дым сильно нагревает кирпичи. Теплоотдача от такой печки значительно выше, чем от обычного камина, и это позволит вам тратить меньше дров, наслаждаясь при этом видом и теплом огня.

Видео инструкция: печь — камин своими руками

Понравилась статья?
Сохраните, чтобы не потерять!

kamin-expert.ru

Печь камин своими руками — руководство для начинающих

Камины-печи не перестают быть популярными в течение многих десятилетий. Несмотря на то что в продаже достаточно компактных чугунных печей или комнатных каминов, почти каждый владелец дома мечтает иметь настоящее кирпичное сооружение.

Печь камин своими руками

Печь камин своими руками

Печь камин своими руками может быть сложен только в том случае, если тщательно изучить технологию кладки и специфические особенности конструкции избранной модели.

Однако, нужно заметить, что камин сам по себе мало функционален, и им нельзя натопить несколько комнат, поэтому практичные владельцы частных домов отказываются от его возведения в пользу печки. С помощью нее можно организовать качественный обогрев, приготовить пищу, согреть воду и высушить вещи, поэтому ей часто и отдается предпочтение.

Мастера по кладке печей, перед которыми стоял подобный вопрос, разработали комбинированные многофункциональные модели, включающиеся в свою конструкцию и камин, и печь.

Таких комбинированных вариантов достаточно много, но не каждый из них подойдет для конкретного дома, учитывая его площадь и месторасположение будущего отопительного сооружения. Существуют проекты компактных печей-каминов, предназначенные для небольших домов, но есть и такие, которые включают в свою конструкцию не только вышеописанные функции, но еще и нагревающуюся лежанку. Поэтому стоит рассмотреть несколько видов печей, удовлетворяющих различным потребностям жильцов дома.

Содержание статьи

Виды печей-каминов

Печь-камин с удобной лежанкой

Печь-камин с удобной лежанкой

Массивная конструкция этого варианта печи подойдет не для каждого дома. Например, для маленького дачного коттеджа она будет крупновата, так как займет большую часть помещения. Но зато она хорошо подойдет для большой площади, в которую объединена гостиная и кухня. В данном случае, печь и камин могут топиться отдельно. В большой комнате можно создать обстановку для отдыха, поставив поближе к камину два кресла, а в дневные часы топить не каминную часть, а только печь, готовя на ней обед или подогревая воду. Кроме этого, при остывании печи плиту, имеющую размер лежанки, можно использовать для лечения больной спины или для того, чтобы просто отдохнуть на теплой основе. В летнее время, если печь не используется для приготовления пищи, поверхность варочной плиты можно приспособить под разделочный стол.

Большая печь хорошо держит тепло в доме в холодное время. Так, протопив ее вечером, можно не беспокоиться до утра – тепло долго будет поступать в дом от разогретых стен конструкции.

Если есть возможность возвести такую печь в доме, то следует ей воспользоваться. Она не раз выручит хозяев в сложных ситуациях, и о том, что она занимает много места, уже никто не вспомнит.

Достаточно компактная пристенная печь-камин

Достаточно компактная пристенная печь-камин

Такую печь-камин можно установить в небольшом доме, и она обогреет сразу две комнаты. Хотя печь и камин соединены в общую конструкцию, они могут топиться по отдельности, то есть, если в комнате достаточно тепло, то можно разжечь лишь камин для создания уютной атмосферы. В том случае, если нужно быстро нагреть две комнаты дома, затапливают обе части конструкции.

Камин в этом случае поможет согреться у открытого огня, а закрытая топка печи будет работать на нагрев задней стенки, которая выходит в соседнюю комнату.

Недостатком этой модели можно назвать то, что в ней отсутствует варочная плита, которая могла бы выручить в любой ситуации, например, если для приготовления пищи или нагрева воды используется электроплита, а электроэнергию по каким-то причинам отключили.

Такая печь-камин может разделить помещение на две зоны

Такая печь-камин может разделить помещение на две зоны

Другой вариант печи, которую располагают в большой комнате. Она так же, как и первая модель, достаточно компактна, и ее вполне можно разместить таким образом, чтобы ее стена выходила в соседнюю комнату.

Несмотря на компактность печи, в ней присутствуют все необходимые для обеспечения комфорта в доме функции — это варочная плита и духовка для приготовления пищи, камин с элегантными стеклянными дверями для создания уютной атмосферы и проведения приятных вечеров.

На каминной полке можно разместить элементы, которые украсят интерьер комнаты. Кроме этого, такое место можно использовать для сушки лекарственных трав или нарезанных овощей и фруктов.

Печь-камин с квадратом в основании впишется даже в небольшое помещение

Печь-камин с квадратом в основании впишется даже в небольшое помещение

Почти квадратная форма печи-камина подойдет для любого маленького или большого помещения. Она аккуратна и компактна, и если тщательно продумать место ее установки, то она может спокойно обогревать две комнаты. Но в этом варианте опять же не предусмотрена варочная плита, поэтому конструкция может служить только для обогрева, создания приятной атмосферы и в качестве декоративного атрибута интерьера.

Многофункциональная печь-камин - и для кухни, и для создания уюта

Многофункциональная печь-камин — и для кухни, и для создания уюта

Эта камин-печь может стать гордостью любого хозяина дома, тем более, если она будет сложена своими руками. Ее можно разместить так, что она станет обогревателем и украшением двух комнат. Камин в этом случае лучше всего повернуть в сторону гостиной или спальни, а топку и плиту оставить в кухонном помещении. В данном варианте под камином устроена ниша для просушки дров, которые будут распространять аромат древесины и создавать благоприятный микроклимат в комнате.

Процесс возведения камина-печи

Просмотрев представленные модели, можно сделать вывод, что камины-печи могут устанавливаться посередине помещения, около одной из стен или между двумя комнатами. Как это строение будет расположено в конкретном случае, зависит от планировки дома и решения его владельцев.

Выбор места установки и необходимые меры безопасности

Если печь-камин планируется устанавливать у стены деревянного дома, ее необходимо обязательно отделить от горючей поверхности жаростойкой прокладкой — это может быть асбестовая плита и кирпичная кладка, металлический лист или специальный гипсокартон, керамическая плитка или комбинированный вариант, состоящий из нескольких материалов.

Постройка, устанавливаемая посередине помещения, имеет свои достоинства, и одно из них — это деление комнаты на зоны, которые можно оформить соответственно. Сторона с каминной топкой обычно повернута в  гостиную или спальную зону, а варочная плита в сторону кухни. Если будет принято решение разделить зоны не только строением печи, но и перегородками, то между их стенками и печью также необходимо проложить жаростойкий материал. Лучше всего в этом случае использовать полосы асбеста, установленные в несколько слоев. При прохождении дымоходной трубы через перекрытия без жаростойких материалов, уложенных вокруг нее, также не обойтись.

Выбрав понравившуюся конструкцию печи-камина, необходимо «примерить» ее на предполагаемое место установки. Это делается с помощью измерений и нанесения разметок на полы, стены, потолок. Кроме общего вида и размеров строения необходимо обязательно иметь схему кладки конструкции – так называемую «порядовку».

Конечно же, заранее необходимо запастись всеми необходимыми материалами, а также инструментами для возведения строения камина-печи. Чтобы это сооружение прослужило долго безо всякого ремонта, рекомендовано приобретать самые качественные стройматериалы, а значит, не стоит на них экономить.

Необходимые стройматериалы и инструменты

Для работы понадобятся инструменты, которые не всегда найдутся в арсенале владельца дома, впервые собравшегося возводить печь-камин самостоятельно, но без них во время работы не обойтись. К инструментам для работы относятся:

Инструменты для возведения печи

Инструменты для возведения печи

1. молоток с кирочкой

2. метелочка из мочала

3. уголок

4. отвес

5. печной молоток

6. пассатижи

7. резиновый молоток

8. зубило

9. кельма или мастерки разного размера и формы

10. правило

11. цикля

12. стукальце (отрезок металлической трубы)

13. деревянная лопатка

14. чертилка

15.  строительный уровень

16. рашпиль

17. Расшивка

Кроме этого, понадобится сито для протирания раствора, так как он должен быть тонким. Еще нужно сделать козелки — их должно быть две штуки. Козелками называют своеобразную лестницу, которая может служить отдельно или в паре, как подставка под настил из досок. На таком приспособлении удобно стоять во время работы на высоте и ставить рядом емкость с раствором и подготовленные кирпичи.

Изготовление пары таких козелков значительно упростит дальнейшую работу

Изготовление пары таких козелков значительно упростит дальнейшую работу

Количество стройматериалов рассчитывается в зависимости от выбранной модели печи-камина, но список их неизменен. Так, необходимо будет приобрести:

  • Кирпич огнеупорный красный. Если его количество не указано, то можно посчитать его по порядовой схеме.
  • Кирпич жаростойкий силикатный белый — его используют для укладки вокруг топки.
  • Специальная растворная сухая смесь для кладки каминов и печей, которая продается в специализированных магазинах, или традиционные материалы — песок, глина, щебень и цемент.
  • Стальной лист, толщиной в 2—3 мм, уголок 30 × 30 или 50 × 50 мм, стальная проволока, диаметром 3 ÷ 4 мм — она необходима для фиксации чугунных деталей.
  • Аксессуары из чугуна — дверцы для поддувала, очистных окошек и топки, варочная плита, колосник.
  • Жаростойкие материалы — асбест, гипсокартон, базальт или другие, для прокладок между стенами печи и огнеопасными поверхностями здания.
  • Гидроизоляционный материал — рубероид.
  • Доски для опалубки фундамента.
  • Если предусмотрено в конструкции, нужно приобрести или изготовить металлическую емкость определенных размеров для нагрева воды, а также коробку для топки и дверцы с жаростойким стеклом.

Читайте также подробную информацию с инструкцией, как сделать камин в квартире своими руками, в нашей новой статье.

Подготовка места и заливка фундамента

Лучше всего устраивать фундамент под печь-камин одновременно с фундаментом дома. Однако, если этого не было продумано, и решение о возведении строения было принято после настила полов, то придется размечать размер основания строения на полу и выпиливать часть досок. Размер проема в полу должен быть на 150 ÷ 200 мм больше, нежели размер устраиваемого фундамента.

Если для дома был сделан ленточный фундамент, то для массивной постройки печи потребуется делать сплошной вариант.

  • В грунте под полом размечается и роется котлован, глубиной в 500 — 600 мм. Дно вырытой ямы гидроизолируется утрамбованным 10-ти сантиметровым слоем песка и укрепляется щебенкой, которая насыпается слоем такой же толщины и тоже утрамбовывается.
  • Затем, начиная со дна ямы, из подготовленных досок сбивают опалубку, в которую и будет заливаться раствор цемента.
  • Так как фундамент устраивается достаточно глубоко, раствор заливают в два или три этапа. Первый слой может быть уложен из грубого раствора, изготовленного из цемента, щебенки и песка.
  • После того как он схватится, заливается раствор из цемента и песка стандартных пропорций — 1:3.
  • Верх фундамента разравнивается и оставляется упрочняться, этот процесс займет достаточно много времени, порядка 3 —4 недель – срок зависит от толщины слоев раствора.
Готовый фундамент с гидроизоляционным слоем и первыми рядами кладки

Готовый фундамент с гидроизоляционным слоем и первыми рядами кладки

После того как фундамент будет готов, на него настилается рубероид, вырезанный ровно по размеру и форме основы. На рубероид и будет укладываться первый ряд камина-печи.

Предварительная «сухая» кладка

Даже опытные мастера для разминки и оценки возможных трудностей сначала выкладывают каждый из рядов насухо. Это делается для точного определения количества и размеров кирпичей в каждом ряду и их расклада. Не нужно забывать отмерять расстояние между кирпичами заранее приготовленной рейкой толщиной в 5 мм — этот процесс проводят для того, чтобы все швы были одинакового размера.

После укладки насухо, можно класть кирпич на раствор. Если используется раствор на основе глины, то его замешивают заранее, и используют для него особые сорта материала. Но в последнее время мало кто использует этот старый традиционный способ приготовления, так как в продаже появились огнеупорные сухие смеси, которые предназначены именно для кладки печей и каминов.

Схемы кладки

Схемы должны наглядно отображать как кладку кирпичей, так и движение горячего воздуха по воздуховодам внутри конструкции. Такая схема поможет разобраться и понять, какие отверстия и где должны находиться, чтобы создалась нормальная тяга. Правильно выполненная конструкция позволит печи-камину долго оставаться горячей и в достаточной степени быстро отводить продукты сгорания, не создавая в доме опасной для здоровья людей атмосферы.

Представленные схемы — это один из вариантов печи-камина, но они могут разниться в зависимости от выбранной конструкции, поэтому, выбрав модель строения, нужно обязательно найти к нему схему. Она значительно облегчит и ускорит работу.

Схемы печи камина - разрезы А-А и Б-Б

Схемы печи камина — разрезы А-А и Б-Б

На данных схемах показана печь-камин в разрезе. На них хорошо видны расположение топок и горение в них огня, а также потоки движения нагреваемого воздуха. По ним можно определить, какие места печи будут прогреваться интенсивнее всего.

На второй схеме можно хорошо рассмотреть топку печи в разрезе с двух сторон, так сказать, «в профиль и в фас», а стрелками указан отвод дыма от топки и направление его к дымовой трубе.

Сечения В-В и Г-Г

Сечения В-В и Г-Гк

Сечения Е-Е и Ж-Ж

Сечения Е-Е и Ж-Ж

На третьей схеме тоже можно видеть топку, но только не печи, а камина, и движение нагретого воздуха от нее по воздушным каналам.

Кроме этого, на рисунках определено количество рядов, и хорошо видно, на каком из них должны располагаться чугунные элементы постройки. При кладке нужно обязательно использовать и сопоставлять схемы разреза печи и порядовки кладки.

Общая схема порядовой кладки с 1 по 26 ряды. На схеме второго ряда указаны направления сечений (см рисунки выше)

Общая схема порядовой кладки с 1 по 26 ряды. На схеме второго ряда указаны направления сечений (см рисунки выше)

Продолжение порядовки - от 27 ряда до оголовка дымоходной трубы

Продолжение порядовки — от 27 ряда до оголовка дымоходной трубы

Порядовые схемы расскажут мастеру о том, как выглядит каждый из рядов, и на каком из них укладывается колосник, задвижки, плита и дверцы для топки и для очистки. Отступать от порядовки нельзя, так как даже половина кирпича, положенные не в том месте, может испортить всю работу, и тогда придется разбирать всю конструкцию. Поэтому то и выкладывается печь сначала насухо, чтобы была возможность разобраться и подогнать кирпичи до нужного размера.

Видео: схема кладки печи-«голландки» со стеклянной дверцей камина

Возведение печи-камина

Работу нужно проводить не торопясь, обдумывая каждый свой шаг. Во время выкладки ряда насухо иногда потребуется половина или даже треть кирпича. Нужную часть отделяют от цельного с помощью кирочки или шлифмашинки – «болгарки» с установленным кругом по камню. Если кирпич раскалывают киркой, то первый удар наносят несильно — он как бы намечает, какую часть кирпича нужно отделить, а второй удар уже непосредственно ее отделяет.

Кладочный раствор должен иметь консистенцию густой сметаны. Если в нем присутствуют мелкие камешки, то его нужно обязательно протереть через сито, иначе они будут мешать класть кирпичи на нужном уровне.

Раствор накладывается на кирпич толщиной примерно в 6 ÷ 7 мм. Затем кирпич укладывается на нижележащий ряд, выравнивается по уровню и прижимается. Если нужно, его подбивают резиновым молотком.

Если раствор выступил по краям, то его подбирают мастерком. Сложив 5—7 рядов, пока раствор еще влажный, проводят расшивку швов, чтобы они выглядели аккуратно. Раствор стараются убрать с лицевой поверхности кирпичей сразу, иначе потом его трудно будет оттереть.

От первого до двадцатого ряда кладку делают силикатным белым кирпичом, а с двадцать первого постепенно переходят на красный огнеупорный.

  • Первый ряд должен быть выведен идеально ровно, так как он задает направление стенам всей постройки. Для точности кладки на рубероиде сначала мелом расчерчиваются края основы будущей постройки. По этой разметке и укладывается сплошной первый ряд насухо, а затем и на раствор.
  • Со второго ряда уже начинают вырисовываться воздушные каналы, топка камина и поддувальная камера.
  • На третьем ряду устанавливается дверца поддувала-зольника. Ее временно подпирают с двух сторон кирпичами и закрепляют проволокой, которую продевают в специальные ушки с обратной стороны дверцы и вмуровывают в кладку стенок поддувала.
Так устанавливаются чугунные дверцы

Так устанавливаются чугунные дверцы

  • На четвертом ряду, в том месте, где кладкой обозначена топка, укладываются две металлические полоски на таком расстоянии, чтобы на них можно было положить кирпичи. Можно вместо полосок уложить стальной лист, на него проще будет проводить кладку. Вокруг поддувала по схеме поднимаются стенки.
Установка дверец и металлических перемычек

Установка дверец и металлических перемычек

  • На пятом ряду укладывается колосник над зольником, остальные кирпичи кладут по схеме.
  • На шестом ряду устанавливается дверца топки печи. Закрепляется она так же, как и поддувальная.
  • С седьмого по десятый ряд кладка идет по схеме без дополнительных элементов.
Сверху печной топки готовится место под чугунную варочную плиту

Сверху печной топки готовится место под чугунную варочную плиту

  • На одиннадцатом ряду укладывается чугунная варочная плита. Остальные кирпичи ряда кладут так, как указано на рисунке.
  • На тринадцатом ряду делается основа для перекрытия топки из металлической полосы. От нее в процессе укладки следующих рядов будет формироваться дымоотвод от камина.
  • На девятнадцатом ряду перекрывается камера над варочной плитой с помощью настила металлических полос, на которые на двадцатом ряду укладываются кирпичи.
  • С двадцать первого ряда в кладку добавляется красный кирпич.
  • Далее, до 24 ряда, работа идет по схеме, без установки чугунных и металлических элементов.
Установка задвижки

Установка задвижки

  • На 25 ряду ставят первую чугунную задвижку, которая будет регулировать выход дыма и способствовать сохранению тепла.
  • С 26 по 53 ряд кладку проводят согласно схеме, а с 54 ряда начинают выкладывать дымоходную трубу.
  • На 65 ряду устанавливают задвижки, которые перекрывают полностью дымоходные каналы. Обычно их перекрывают на летний период, чтобы в печь не попала грязь и влага, которые будут разрушать кладку изнутри.
  • Далее, в потолочном перекрытии прорубают отверстие, через которое выводят трубу на чердак.
  • Вокруг трубы укладывают жаростойкий материал — он обезопасит воспламеняемые материалы перекрытия от перегревания. Толщина такой прокладки со всех сторон должна составлять не менее 100 мм — это может быть асбестовые плиты, уложенные в несколько слоев или мелкий керамзит, засыпанный в короб, устроенный вокруг конструкции трубы.
  • В помещении чердака труба кладется по схеме 65 ряда и выводится через крышу.
  • Там вокруг кирпичной трубы устраивается надежная гидроизоляция —она не должна позволить осадкам попасть в щели между трубой и материалом кровли.
  • Сверху на отверстие трубы надевается металлический зонт, который станет защитой от влаги и грязи, которые могут засорить дымоходные каналы.
Видео: интересный вариант многофункциональной печи-камина

Цены на огнеупорный кирпич

Огнеупорный кирпич

Просушка готовой печи — камина

Когда работа по кладке камина-печи будет завершена, нельзя сразу же топить ее интенсивно, так как она должна хорошо просохнуть. Процесс сушки составляет от 9 до 14 дней, в зависимости от массивности и высоты строения. В это время все задвижки и дверцы должны быть открыты. Такая просушка называется естественной, но можно ускорить ее процесс, если установить в топку тепловентилятор или осветительную лампу в 250—300 Вт. Этот не массированный прогрев станет хорошей подготовкой к активному прогреву и топке.

Начинать топить печь-камин нужно постепенно, умеренным количеством дров — этот процесс проводят два — три раза за сутки, в течение одной-двух недель. Просушена ли печь, можно будет узнать, обратив внимание на дверцы. Если на них после протапливания нет испарин, т.е. капель конденсата, значит, сооружение просохло и его можно топить интенсивно.

При нарушении технологии кладки и замеса раствора при первом же протапливании в швах между кирпичами могут появиться трещинки. Заделывать сразу их не стоит — ремонт можно провести через два-три месяца активной топки печи. В этот период необходимо внимательно следить за поведением материалов и за тем, чтобы не образовались такие трещины, через которые в помещение может поступать угарный газ.

Преимущество варианта камина-печи безусловны, так как она решает многие проблемы, встающие перед жильцами частных домов. Даже притом что в доме присутствует газовое или электрическое отопление, традиционная печь с камином никогда не будет лишней. При выборе модели отопительного строения для дома нужно просчитать все за и против каждой из них и выбрать ту, которая будет оптимальной для конкретной постройки.

stroyday.ru

Печь камин своими руками: схемы, чертежи + фото

Захотели сложить самостоятельно печь или камин? На первый взгляд эта задача кажется слишком сложной, особенно если у вас нет опыта кирпичной кладки. На самом деле многие владельцы домов успешно выкладывают печи-камины своими руками, чертежи и схемы-порядовки которых мы хотим предложить вашему вниманию. Используя их, а также рекомендации по кладке, вы сможете обрести необходимые навыки и сэкономить на оплате труда профессионалов.

Печь камин своими руками чертежи и сборка печи

Что такое чертеж и схема-порядовка

Первое, в чем стоит разобраться, это понятия эскиза, чертежа и порядовки камина. Эскиз – это рисунок, на котором указан внешний вид печи или камина, полностью или частично, в одном или нескольких видах. По эскизу можно понять расположение топки, зольника, дымохода, заслонок и других элементов, а также принцип работы печи. Чертеж выполняют в масштабе, на нем указывают размеры будущей печки, как правило, приближенно, так как точные размеры сильно зависят от толщины шва. Схема-порядовка – это схема кладки каждого из рядов камина или печи с указанием номера ряда, расположения и типа кирпича, дверок, заслонок, опорных элементов. Если ряды повторяются, фрагменты схемы объединяют в один, с указанием всех однотипных рядов.

Если вы решили научиться строить печи камины своими руками, чертежи помогут вам определить их габаритные размеры, по эскизу можно разобраться с назначением отдельных элементов и направлением движения дымовых газов, а схема-порядовка подскажет, сколько нужно кирпича и как его класть. Те, кто уже строил печи камины своими руками, чертежи используют далеко не всегда – по схеме они могут определить и габариты печи, и принцип ее работы. Попробуем и мы разобраться в этом увлекательном деле на примере простой печи-камина.

Печь-камин: технология кладки

Такая печь представляет собой простой, но надежный источник тепла для гостиной или дачного дома. Топка большая, как у камина, но закрыта дверцей со стеклом – это делает печь безопасной и удобной в использовании. Под топкой расположен зольник для удаления продуктов горения. Дымовой канал более сложный, чем у традиционного камина, горячий дым, проходя по нему, хорошо нагревает стенки печи, поэтому она обладает большей теплоемкостью по сравнению с обычными каминами.

Печь камин — фото

Для печи-камина используют полнотелый керамический кирпич в количестве 620 штук и шамотный – 100 штук, огнеупорный кладочный раствор на основе глины «Мертель-28» — около 25 кг, кладочный раствор глиняно-песчаный – 300 кг. Кроме этого необходимы дверки: для топки – дверца каминная с жаропрочным стеклом, размер 50х48 см, три прочистные дверцы 14х13 см, а также одна поддувальная с размерами 25х13 см, и две заслонки: 30х19 см и 27,5х15,5 см.

Огнеупорный раствор используют для кладки шамотного кирпича, керамический кирпич кладут на обычный глиняно-песчаный раствор. Раствор готовят по инструкции на упаковке.

Схема-порядовка каминной печи

  1. Первые два ряда – основание, так называемый под печи. В третьем ряду начинают выкладывать дымовой канал и устанавливают прочистные и поддувальную дверки. В четвертом и пятом ряду продолжают кладку дымового канала, а в шестом начинают выкладывать дно топки из шамотного кирпича – на схеме он окрашен в желтый цвет. Продолжают класть топку из шамотного кирпича на огнеупорный раствор и стенки на глиняно-песчаный в седьмом, восьмом и девятом рядах. Устанавливают колосник между топкой и зольником.

    Схема кладки первых рядов печи-камина

  2. Ряды с десятого по двенадцатый кладут в том же порядке, выкладывая в фасадной части отверстие для топки. В тринадцатом ряду устанавливают каминную дверцу, в четырнадцатом оформляют свод из вертикально стоящего кирпича, выравнивая свод в пятнадцатом ряду. Шестнадцатый ряд образует каминную полку с лицевой стороны, а в семнадцатом ряду начинают выкладывать перекрытие топки. Завершают его в восемнадцатом ряду, при этом остается небольшие отверстия дымового канала. Если все сделано в соответствии со схемой, то канал будет иметь извилистую форму, позволяющую дыму прогреть все стенки печи.

    Кладка печи-камина

  3. В девятнадцатом ряду устанавливают заслонку 30х19 см на дымовом канале слева. В последующих семи рядах выкладывают внешние стенки печи и дымоход, а в двадцать седьмом ряду кладут металлическую полосу для поддержки перекрытия печи.

    Пошаговая кладка печи-камина — фото

  4. Ряды с 28 по 30 – перекрытие печи, кладутся по схеме из красного кирпича. Далее выкладывают колодец дымовой трубы из одного ряда кирпича до необходимой высоты. В каждом ряду кирпич сдвигают так, чтобы образовалась перевязка: шов предыдущего ряда должен быть перекрыт верхним кирпичом. Это обеспечивает конструкции устойчивость. Во втором ряду колодца устанавливают вторую заслонку.

    Кладка перекрытия печи

В представленном ниже видео весь процесс описан долее подробно, и изучив схему, вы сможете разобраться во всех нюансах кладки такой печи.

О том, как правильно установить каминную дверку, рассказывает видео. Остальные дверки ставятся аналогично.

Схем кладки печей и каминов существует великое множество, они разные по расходу материала, сложности кладки, форме, внешнему виду и назначению. Некоторые из них представлены в нашей статье.

Чертеж и схема углового камина с круглой аркой

Камин устанавливают в углу комнаты на отдельно стоящий фундамент. Топка расположена на уровне 28-30 см над уровнем пола, под ней зольник. Арка топки имеет круглую форму и выложена из кирпича. Высота топки – 52 см. Дымовой канал прямоугольной формы с каминным зубом – скошенным сводом в задней стенке топки, образовавшееся при этом сужение обеспечивает хорошую тягу за счет повышенного давления в этой области. Выше каминного зуба с лицевой стороны установлена прочистная дверка для удаления сажи. Каминная полка выполнена из кирпича. Вокруг дымового канала расположен кирпичный фартук, под которым циркулирует нагретый воздух – для его выхода выполнены отверстия, закрытые решетками.

Печь камин — чертеж

Необходимые материалы и покупные элементы приведены в таблице.

Таблица необходимых материалов для постройки печи-камина

Схема-порядовка камина подробно описывает процесс кладки. Обратите внимание, что до начала кладки первого ряда необходимо выровнять основание, сделать это можно с помощью двух рядов кладки, выполненных по схеме первого ряда.

Схема порядовка камина

Чертеж и схема углового камина с прямой аркой

Каминная топка имитирует традиционную русскую печь. Нулевой ряд находится ниже уровня пола и выполнен в форме квадрата, перераспределяющего нагрузку. Топка сделана из шамотного кирпича, стенки камина – из керамического. Дно зольника выполнено из металлического листа, что облегчает удаление золы – лист просто достается. В задней части топки расположен каминный зуб, перекрытие топки опирается на стальной уголок. Кладку такого камина выполняют по схеме.

Угловая печь-камин

Простой пристенный камин с прямым дымоходом

Очень простая схема камина. Топка прямоугольная, выложена огнеупорным кирпичом. Зольник отделен от топки колосником. Прямой и достаточно широкий дымоход позволяет не беспокоиться о тяге, а газовый зуб предотвратит ее опрокидывание и задымление комнаты. В дымоход встроена заслонка. Размеры и схема кладки камина приведены на рисунке.

Камин с прямым дымоходом своими руками

Пристенный камин с подиумом

Особенность этого камина – отсутствие зольника и прямой дымоход простой формы. В нижней части камина расположен вынесенный вперед полукруглый подиум. Он служит не только для декоративных целей, но и для безопасности: топка этого камина неглубока, и возможно искрение топка выложена огнеупорным кирпичом. Сужение топки в задней части образует выступ – газовый зуб. Каминная полка сделана из дерева и опирается на бревно полукруглого сечения. Простая форма этого камина отлично впишется в домик в охотничьем стиле.

Образец пристенного камина с подиумом

Как видно из статьи, совсем несложно класть печи и камины своими руками, чертежи и схемы помогут вам разобраться в тонкостях печного ремесла. О том, как правильно сделать фундамент под камин, замесить кладочный раствор и класть кирпич, можно также узнать из статьи о кладке камина своими руками.

kamin-expert.ru

Как построить камин своими руками

Камины одновременно обогревают и украшают окружающее пространство. С кладкой камина из кирпича можно справиться собственными силами. Достаточно лишь ознакомиться с руководством и сделать все в соответствии с положениями инструкции.

Как построить камин своими руками

Как построить камин своими руками

Содержание статьи

Место для камина

Вы можете пристроить камин к стене, сделать его отдельно стоящим либо же встроить в стену. Также очаг можно возвести в углу помещения.

Настоятельно не рекомендуется обустраивать топку камина возле стены, противоположной по отношению к стене с окнами, т.к. это приведет к появлению сквозняков.

Помните о необходимости наличия эффективного и надежного дымохода. Стандартная длина дымоотводящей конструкции составляет 4-5 м. В некоторых ситуациях этот показатель увеличивается до 700 см.

Место для камина

Место для камина

Дымоход камина

Дымоход камина

В помещении с камином обязательно должна быть организована качественная вентиляция.

Непосредственно возведение камина выполняется на прочной площадке, способной выдержать вес готовой конструкции.

Определение основных размеров

Соотношение размеров камина и помещения

Соотношение размеров камина и помещения

Выполните необходимые предварительные расчеты. Определите объем помещения, отведенного для строительства камина. Отверстие топки должно составлять 1/50 рассчитанного вами объема комнаты.

Высота портала должна в 2 раза превышать глубину топливника.

Приведенные размеры и соотношения очень важны. Если глубина топки будет больше допустимого значения, камин существенно потеряет в теплоотдаче. При меньшем же размере топливника произойдет задымление.

Размеры дымовых отверстий подбирайте с учетом габаритов топочной площади. Площадь сечения дымохода должна быть в 10-15 раз меньше, чем площадь топки.

Оптимальным диаметром круглых дымоходов является показатель в 100-150 мм. По длине дымоотводящая труба может достигать 500 см и более.

Подготовка материалов

Подготовьте необходимое количество керамического кирпича (определяйте в соответствии с запланированными габаритами и конструкцией камина). Также подготовьте шамотный кирпич для обустройства топки.

Шамотный кирпич

Шамотный кирпич

Шамотная глина

Шамотная глина

Дополнительно подготовьте следующее:

  • смесь для кладки кирпича;
  • 12-миллиметровый лист стекло-магния;
  • дымоход;
  • печную ленту для монтажа фурнитуры;
  • металлические уголки;
  • дымоходную вьюшку.

Перед началом работы укройте полиэтиленом все, что нужно защитить от загрязнений.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Основание камина

Фундамент под камин

Фундамент под камин

Конструкция фундамента будет включать в свой состав металлические уголки. Они дополнительно увеличат прочность площадки и защитят ее от разрушения при сезонных изменениях грунта.

Выройте яму для обустройства фундамента в соответствии с проектными размерами.

Засыпьте дно ямы песчано-гравийной смесью. Уплотните подушку и уложите на нее металлические уголки. Сдвойте уголок так, чтобы в процессе кладки было создано максимально надежное и прочное основание. Уголки рекомендуется сварить, чтобы они не смещались в дальнейшем.

При этом уголки нужно смонтировать таким образом, чтобы устанавливаемые в дальнейшем элементы кладки были расположены параллельно по отношению к межкомнатной перегородке, сопрягаемой с камином (если выбран такой вариант обустройства конструкции).

Уложите в уголки кирпичи, залейте всю конструкцию раствором цемента и тщательно разровняйте его при помощи штукатурной терки.

По густоте раствор должен приблизительно соответствовать густоте сметаны. При такой консистенции раствор сможет проникнуть во все щели кладки, не выходя, при этом, из швов.

Обеспечьте горизонтальность основания. Для устранения неровностей поверхности используйте тот же цементный раствор. Оставьте конструкцию сохнуть на пару дней.

Кладка

Схема укладки рядов для углового камина

Схема укладки рядов для углового камина

Порядовка английского камина

Порядовка английского камина

Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.

Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.

Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).

Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.

Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.

Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.

Рекомендованная толщина швов – до 0,5 см.

Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Первый шаг

Выложите три сплошных ряда основания.

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Второй шаг

Выложите 4-5 ряды с обустройством зольника.

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Третий шаг

Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кружало и опалубка для кладки арки подшестка

Кружало и опалубка для кладки арки подшестка

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Четвертый шаг

Продолжайте кладку. До 13 ряда включительно формируйте стенки топливника отопительного агрегата.

Пятый шаг

Выложите 14-19 ряды с обустройством дымосборника.

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Шестой шаг

Выложите 20-25 ряды камина с обустройством дымохода.

Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к. на этих этапах очень важно контролировать качество используемого раствора.

Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.

При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.

Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично.

Излишки раствора для кладки удаляйте сразу же.

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Узнайте, как сделать камин в квартире своими руками с пошаговой инструкцией, из нашей новой статьи.

Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки. Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду.

Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.

Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.

Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.

Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.

Дымоход камина

Дымоход камина

Цены на огнеупорный кирпич

Огнеупорный кирпич

Отделка

Для придания камину более привлекательного внешнего вида, выполните его финишную отделку. Чаще всего применяются следующие методы отделки:

  • покраска;
  • оштукатуривание;
  • облицовка плиткой, камнем и прочими подобными материалами. Отделка

    Отделка

Конкретный вариант отделки выбирайте на свое усмотрение. В случае если камин вам нравится и без финишной облицовки, расшейте швы кладки при помощи специального инструмента и тщательно очистите поверхность конструкции от лишнего раствора.

Важно: для покраски камина можно использовать только огнестойкие лакокрасочные материалы.

В остальном же внешний вид камина зависит исключительно от вашей фантазии и личных предпочтений.

Следуйте полученным рекомендациям, и готовый камин, возведенный собственными силами, будет долгие годы обогревать и украшать вашу комнату, эффективно справляясь со всеми возлагаемыми на него задачами.

Удачной работы!

Видео – Как построить камин своими руками

stroyday.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
