Состав окна пластиковые – Из чего состоит пластиковое окно: описание деталей

Пластиковых окон состав. Как выбрать пластиковые окна: учитываем все особенности

Из чего состоят пластиковые окна

Устройство пластикового окна

Металлопластиковые окна имеют довольно сложную структуру. В их состав входит большое количество различных элементов. Основным из них является профиль ПВХ. Он и представляет собой саму основу окна и в нем располагается армирующий пояс для усиления окна.

Из чего состоит пластиковое окно

Изучая подробнее устройство пластикового окна, можно увидеть множество элементов. А именно:

• Коробка окна. Это самая главная составляющая пластикового окна. Размер её должен строго соответствовать оконному проему. Это нужно для того, чтобы обеспечить простоту установки и хорошую фиксацию в проеме на стене или крыше.
• Армирующий профиль. Данная деталь находится внутри самого профиля ПВХ. Её используют для того чтобы придать твердость оконной раме.
• Створка. Она дает возможность открывать окно для проветривания.
• Импост. Данная часть соединяет створки между собой и, одновременно, делит окно на части.
• Фурнитура. Фурнитура подразумевает под собой множество мелких деталей. Это и петли, держащие окно, и механизмы, которые обеспечивают надлежащий процесс открывания и закрывания окна, внутренние подвижные механизмы. В общем, все то, что позволяет открывать и закрывать окно, относиться к фурнитуре.
• Стекло. Не нужно путать его с термином стеклопакет. Бывают различные типы стекла. Одним из них является триплекс. Данный тип стекла соединяется по типу автомобильного. Благодаря этому если стекло разобьется, осколки от него не отлетят, а останутся на месте.
• Стеклопакет. Существуют стеклопакеты с двумя и тремя стеклами. Стеклопакет — это герметичная конструкция, которая располагается в профиле ПВХ. Между стеклами располагается специальная рама, которая предотвращает запотевания стекол и образование излишней влаги. Для лучшей термоизоляции может быть использован газ аргон. Стекла в стеклопакетах имеют разную толщину и размещаются друг от друга на разном расстоянии. По всему периметру стеклопакета заливается мастика, которая препятствует попаданию влаги внутрь.
• Уплотнители. В большинстве случаев используют резиновые уплотнители. Их главным предназначением является уплотнение устройств стеклопакета. Они также служат для предотвращения попадания влаги внутрь стеклопакета и улучшают герметизацию.
• Раскладка. Эта деталь, входящая в устройство пластикового окна, придает декоративный вид окну, своеобразную особенность.
• Подоконник. Все знают, для чего он предназначен. Его изготовление может производиться не только из ПВХ профиля. Изготавливать его также могут из ДСП плиты или ламинированной МДФ.
• Водоотлив. Это тот же подоконник, который располагается с наружной стороны окна. Он служит для отвода воды, которая попадает на окно.
• Откосы. Они закрывают окно по бокам, придавая конструкции завершенный эстетичный вид.

Выше описано из чего состоит пластиковое окно. Иногда дополнительно используется подставочный профиль, который используют для выравнивания окна. Для этого его кладут между рамой и подоконником.

Опубликовано: 5 декабря 2015 года в 12:55 Категории: Строительство

Устройство пластиковых окон (ПВХ), состав пластикового окна

Пластиковые окна состоят из множества элементов, главным из которых является профиль ПВХ. Он представляет основную конструкцию окна, внутри которой расположен армирующий пояс для усиления жесткости и прочности.

Из чего состоят пластиковые окна

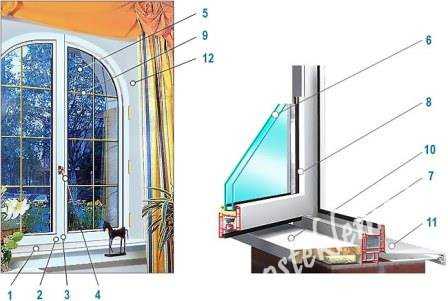

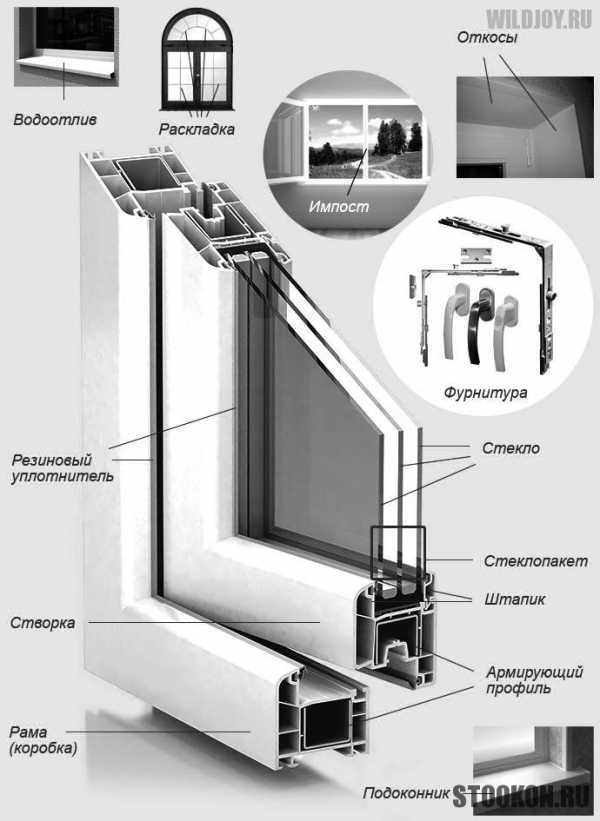

Устройство пластикового окна предполагает наличие следующих элементов:

• Рама (коробка). Это основная несущая конструкция окна, которая должна в точности повторять размеры и форму оконного проема для обеспечения максимальной фиксации в стене или крыше.
• Армирующий профиль. Это металлическая конструкция, расположенная внутри пластикового профиля ПВХ для придания жесткости всей оконной конструкции.
• Створка. Это открывающаяся часть для проветривания помещения. Створки могут иметь различные варианты открывания (раздвижное, поворотное, откидное и так далее). Створка также состоит из пластикового профиля;
• Импост. Предназначен для соединения створок окна и одновременно делит всю конструкцию на части.
• Штульп. Этот элемент крепится к створке, которая может открыться только после основной створки (ввиду отсутствия ручки). Благодаря штульпу при открывании двух створок образующееся пространство остается единым, без поперечного импоста.
• Фурнитура. К понятию фурнитуры относятся петли, на которых висят створки, замки для закрывания створок, ручки, внутренние механизмы движения створок в разные стороны и так далее. В общем, это все элементы, благодаря которым окно может открываться, закрываться и поворачиваться в различных направлениях.
• Стекло. Не путать со стеклопакетом, о котором мы расскажем ниже. Стекла бывают разных видов, например, Триплекс. Триплекс изготавливается по принципу автомобильного стекла: две плоскости стекла соединяются между собой слоем полимера. При разрушении осколки не отлетят от окна, а останутся на месте.
• Стеклопакет. Бывает однокамерный (два стекла) и двухкамерный (три стекла). Стеклопакет представляет собой герметичную конструкцию из нескольких стекол, которая герметично закреплена в профиле ПВХ. Для поглощения влаги во избежание запотевания между стеклами расположена тонкостенная рамка из алюминия, покрытая вдобавок молекулярным ситом. Для улучшения теплоизоляции может быть использован инертный газ аргон. Стекла в стеклопакете бывают разной толщины с разным расстоянием между собой. Например, формула 4-16-4 означает, что стеклопакет однокамерный с двумя стеклами толщиной по 4 мм и расстоянием между ними 16 мм. По периметру стеклопакета заливается мастика, препятствующая попаданию пыли и влаги внутрь.
• Резиновые уплотнители. Служат для уплотнения соединения таких элементов как створки и рамы, а также стеклопакета. Уплотнители предотвращают попадание влаги и продувание, улучшая герметизацию.
• Штапик. Нужен для закрепления стеклопакета внутри створки.
• Раскладка. Это декоративный элемент, придающий пластиковому окну архитектурное своеобразие.

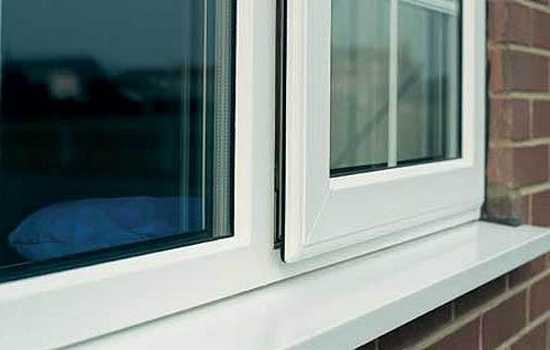

• Подоконник. Данный элемент в описании не нуждается. Но можно сказать, что он может быть изготовлен по желаемой ширине выступа, а также не только из ПВХ профиля, но и ламинированной МДФ или ДСП плиты.
• Водоотлив. Это металлический подоконник (или карниз) с наружной стороны окна, служащий для слива воды, попадающей на окно.
• Откосы. Этими составными элементами закрываются части стены с боков и сверху от окна, завершая тем самым его отделку.

Это все элементы, которые входят в состав пластикового окна. Еще можно добавить, что под окном между наружным карнизом и подоконником может быть расположен подставочный профиль. Он иногда служит для выравнивания окна.

Окно пластиковое: из чего состоит, особенности конструкции

Пластиковые окна настолько стали популярными и востребованными, что каждый владелец квадратных метров старается установить именно их. На рынке представлено большое разнообразие подобных изделий и чтобы не «потеряться» в выборе, стоит знать из чего состоит окно пластиковое. Дело в том, что если хотя бы один из составляющих компонентов будет неполноценно функционировать, то вся конструкция пластикового окна не будет отвечать требованиям и утвержденным нормативам. Основные комплектующие пластикового окна:

Эта часть пластикового окна состоит из двух разных материалов – пластикового профиля и стального, который служит армирующим элементом. По технике производства стальной профиль не доходит до мест стыковки, а вот пластиковый прочно спаивается. Подобная конструкция обладает повышенной устойчивостью к механическим/физическим воздействиям – в ходе исследования таких рам было выявлено отсутствие прогиба даже при максимальной нагрузки на раму.

Устройство пластикового окна по принципу сочетания армирующего стального профиля и пластика гарантирует прочность всей конструкции.

К этим комплектующим относятся все металлические элементы окна, которые могут быть подвижными и/или неподвижными. Количество присутствующих элементов фурнитуры зависит от того, какая конкретно конструкция окна. Например, при установке различных створок (распашных/раздвижных/откидных/поворотных/сочетанных) потребуются абсолютно разные фурнитурные элементы.

Эта часть пластикового окна состоит из такого же профиля, что и рама – стальной армирующий профиль в обрамлении пластика. Створки устанавливаются только в тех окнах, где предусмотрено открытие частей конструкции на проветривание.

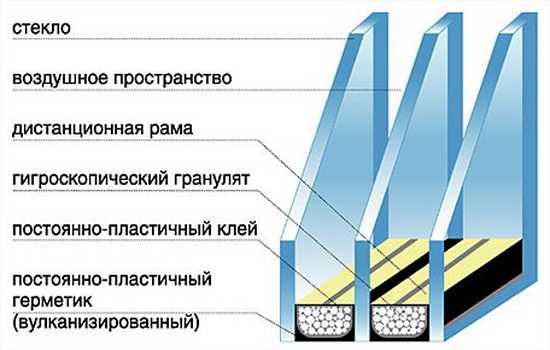

Стеклопакет

Стеклопакет – это прозрачная часть пластикового окна, которая устанавливается в раму и герметично «упаковывается». Данная часть выполняет следующие функции:

повышает теплоизоляционные свойства пластиковых окон;

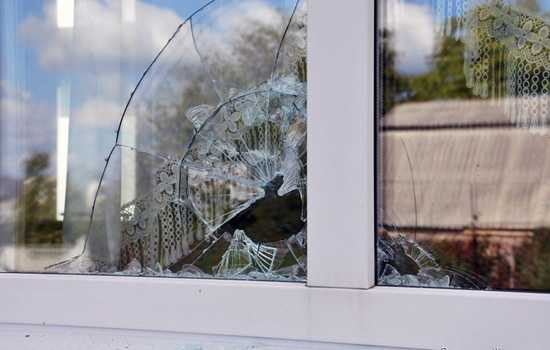

служит практически непреодолимым препятствием для несанкционированного проникновения в помещение;

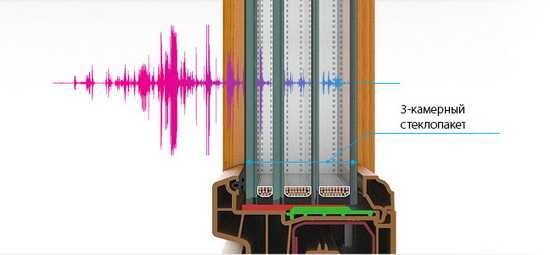

придает конструкции высокие шумоизоляционные показатели;

защита от негативных климатических проявлений.

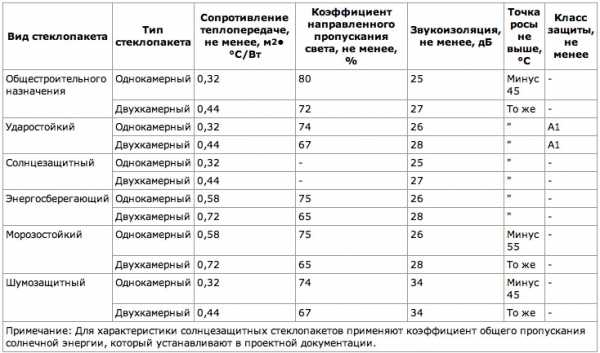

От того, какое количество стеклянных полотен используется при изготовлении окна, будет зависеть вес всего окна. Если п

xn——6kcbbajywdipdcf3bggdl8bw5s.xn--p1ai

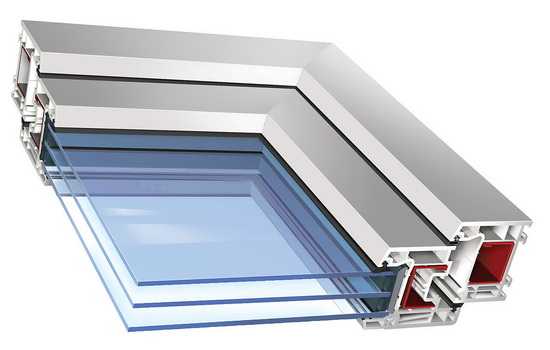

Конструкция пластиковых окон в разрезе

Устройство пластиковых окон (ПВХ), состав пластикового окна

Пластиковые окна состоят из множества элементов, главным из которых является профиль ПВХ. Он представляет основную конструкцию окна, внутри которой расположен армирующий пояс для усиления жесткости и прочности.

Из чего состоят пластиковые окна

Устройство пластикового окна предполагает наличие следующих элементов:

• Рама (коробка). Это основная несущая конструкция окна, которая должна в точности повторять размеры и форму оконного проема для обеспечения максимальной фиксации в стене или крыше.
• Армирующий профиль. Это металлическая конструкция, расположенная внутри пластикового профиля ПВХ для придания жесткости всей оконной конструкции.
• Створка. Это открывающаяся часть для проветривания помещения. Створки могут иметь различные варианты открывания (раздвижное, поворотное, откидное и так далее). Створка также состоит из пластикового профиля;
• Импост. Предназначен для соединения створок окна и одновременно делит всю конструкцию на части.
• Штульп. Этот элемент крепится к створке, которая может открыться только после основной створки (ввиду отсутствия ручки). Благодаря штульпу при открывании двух створок образующееся пространство остается единым, без поперечного импоста.
• Фурнитура. К понятию фурнитуры относятся петли, на которых висят створки, замки для закрывания створок, ручки, внутренние механизмы движения створок в разные стороны и так далее. В общем, это все элементы, благодаря которым окно может открываться, закрываться и поворачиваться в различных направлениях.
• Стекло. Не путать со стеклопакетом, о котором мы расскажем ниже. Стекла бывают разных видов, например, Триплекс. Триплекс изготавливается по принципу автомобильного стекла: две плоскости стекла соединяются между собой слоем полимера. При разрушении осколки не отлетят от окна, а останутся на месте.
• Стеклопакет. Бывает однокамерный (два стекла) и двухкамерный (три стекла). Стеклопакет представляет собой герметичную конструкцию из нескольких стекол, которая герметично закреплена в профиле ПВХ. Для поглощения влаги во избежание запотевания между стеклами расположена тонкостенная рамка из алюминия, покрытая вдобавок молекулярным ситом. Для улучшения теплоизоляции может быть использован инертный газ аргон. Стекла в стеклопакете бывают разной толщины с разным расстоянием между собой. Например, формула 4-16-4 означает, что стеклопакет однокамерный с двумя стеклами толщиной по 4 мм и расстоянием между ними 16 мм. По периметру стеклопакета заливается мастика, препятствующая попаданию пыли и влаги внутрь.
• Резиновые уплотнители. Служат для уплотнения соединения таких элементов как створки и рамы, а также стеклопакета. Уплотнители предотвращают попадание влаги и продувание, улучшая герметизацию.
• Штапик. Нужен для закрепления стеклопакета внутри створки.
• Раскладка. Это декоративный элемент, придающий пластиковому окну архитектурное своеобразие.
• Подоконник. Данный элемент в описании не нуждается. Но можно сказать, что он может быть изготовлен по желаемой ширине выступа, а также не только из ПВХ профиля, но и ламинированной МДФ или ДСП плиты.
• Водоотлив. Это металлический подоконник (или карниз) с наружной стороны окна, служащий для слива воды, попадающей на окно.
• Откосы. Этими составными элементами закрываются части стены с боков и сверху от окна, завершая тем самым его отделку.

Это все элементы, которые входят в состав пластикового окна. Еще можно добавить, что под окном между наружным карнизом и подоконником может быть расположен подставочный профиль. Он иногда служит для выравнивания окна.

Пластиковые окна — едва ли не главный атрибут уюта и комфорта. Мы знаем, что в доме, где они установлены, тепло и не дует. Однако, как выясняется на практике, наши знания о пластиковых окнах довольно ограничены. Большинство из нас воспринимают пластиковое окно как единый продукт, в котором светопрозрачное наполнение неразрывно связано с пластиковой рамой. Между тем пластиковый профиль и стеклопакет — разные части одного целого. Они выпускаются разными производителями и в комплекте просто дополняют друг друга.

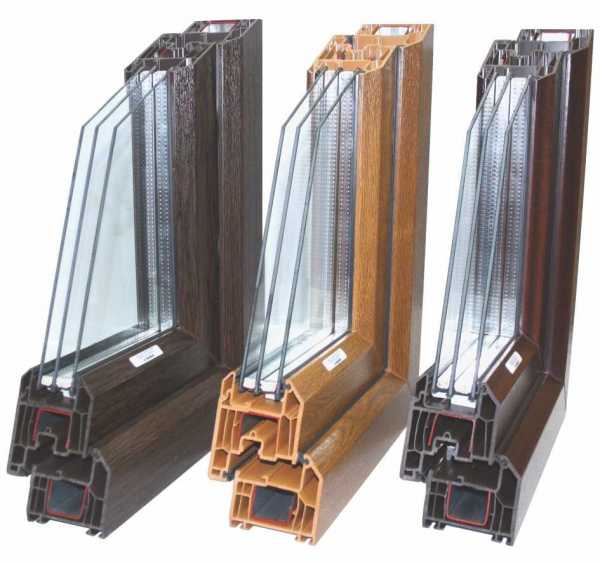

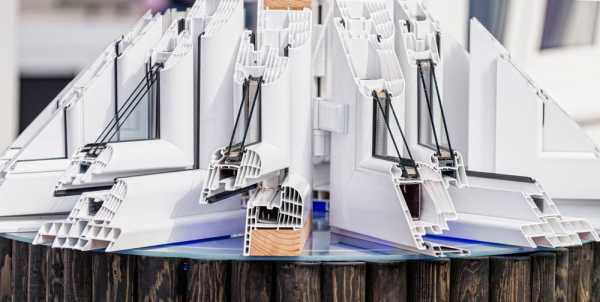

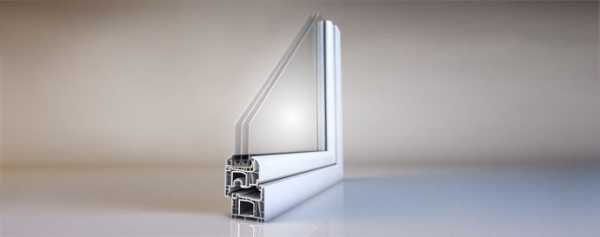

Профиль профилю рознь

Все профили из ПВХ внутри полые и имеют несколько внутренних камер, заполненных воздухом. Они могут иметь две, три, четыре, пять и более камер (пустотных каналов по всей длине профиля). Наличие камер повышает теплоизоляционные показатели конструкции. Кроме того, их количество, размеры и расположение в профиле не случайны, а определены техническим расчетом.

Дополнительные пазы в профиле служат для установки штапика, фурнитуры и для крепления прочих элементов. При установке окна наиболее подходящая конструкция выбирается исходя из тех задач, которые надо решить, например для лучшей тепло- и шумоизоляции жилого пространства. Для квартиры профиль подбирается с максимальный количеством камер — чем больше камер, тем теплее.

Профильная система для дома временного проживания (например, дачи) с позиции экономии обычно имеет минимальное количество камер. Профиль для остекления загородного дома постоянного проживания должен противостоять тем ветрам и холодам, которым подвергается такое строение, а значит, обеспечивать оптимальную теплоизоляцию при невысоких расходах на отопление дома. По словам специалистов, двухкамерный профиль, например, не подходит даже для юга России, не то, что для суровой сибирской зимы.

Чем толще, тем теплее

Многокамерностъ профиля — не единственный залог тепла и комфорта в доме, Для хорошей теплоизоляции большое значение имеет также монтажная ширина профиля. Чем она больше — тем теплее рама пластикового окна. Сегодня на рынке представлено большое количество профильных систем разной монтажной ширины (от 52 до 90 мм), которые могут быть использованы для производства пластиковых светопрозрачных конструкций и отличаются теплотехническими характеристиками.

Еще один существенный критерий при выборе профиля — толщина его стенок. Оптимально, если толщина внешних стенок профилей -3 + 0,2 мм. Ряд производителей ради экономии на сырье и удешевления профиля уменьшают толщину, что, безусловно, не может не сказаться на энергосберегающих характеристиках пластиковой рамы. В таком случае не спасет даже многокамерность профиля.

Кстати, в период экономического кризиса на рынке появилось множество подобных дешевых оконных профилей эконом-класса. Сравните; пятикамерный немецкий профиль с толщиной наружной стенки 3 мм по теплотехническим характеристикам превосходит шестикамерный с толщиной наружной стенки 2-2,5 мм. В итоге эффект от установки таких, якобы теплых, многокамерных пластиковых окон для покупателя будет малоощутим, а экономия на энергоресурсах ничтожна.

В настоящее время на рынке пластиковых окон присутствует несколько типов компаний: производители комплектующих (профиля, фурнитуры, стекла, уплотнителей и т.д.), переработчики (компании- производители оконных конструкций) и дилеры. В упрощенном виде цепочка взаимодействия зтих компаний выглядит так: производители комплектующих поставляет расходные материалы переработчику, который на собственном производстве выполняет ряд операций по изготовлению пластикового окна. Затем осуществляется доставка окна клиенту и непосредственно монтаж, который проводится собственными монтажными бригадами компании-производителя или силами дилера.

Одним из ключевых показателей благонадежности компании является наличие собственного производства и разрешительных документов на продукцию и услуги, а также лицензий и сертификатов. В частности, солидная компаний должна иметь сертификаты соответствий на все комплектующие, используемые в производстве пластиковых окон, и на ПВХ-конструкции, а также сертификат на технологию монтажа, подтверждающий его качество. Обязательно стоит уточнить, предоставляется ли гарантия на окно и монтажные работы, на какой срок она действует.

У пластика стальной характер

Большинство производителей при изготовлении пластикового профиля используют металл. Внутри каждого профиля находится стальной оцинкованный армирующий элемент, имеющий П-образную форму или форму прямоугольной трубы. Он необходим, чтобы пластиковая конструкция «чувствовала» себя уверенно в проеме окна и вне его — для ее прочности и жесткости. Кстати, именно благодаря этому металлическому каркасу многокамерность (соответственно, многопустотность) профильных систем не сказывается негативно на их прочности. Каркас всю основную нагрузку берет на себя.

На рынке есть профильные системы и без стального армирования. Сторонники такого конструктивного решения приводят свои доводы в пользу неармированных систем. Во-первых, в целом пластиковые профили хрупкими изделиями не являются. Перегородки, образующие камеры, внутри профиля представляют собой ребра жесткости. При правильном конструировании увеличение количества камер (перегородок) только усиливает профиль.

Во-вторых, металл, входящий в конструкцию обычных пластиковых профилей, часто является причиной образования потенциальных мостиков холода — одного из источников теплопотерь в традиционных оконных блоках. Значит, заведомо такая рама не является на 100% теплой. Следовательно отсутствие стального армирования делает профильную систему более энергоэффективной. Однако такой профиль производится уже не из обычного пластика, а из инновационного фиброволоконного материала, который и обеспечивает необходимую жесткость конструкции.

Еще одно камерное произведение

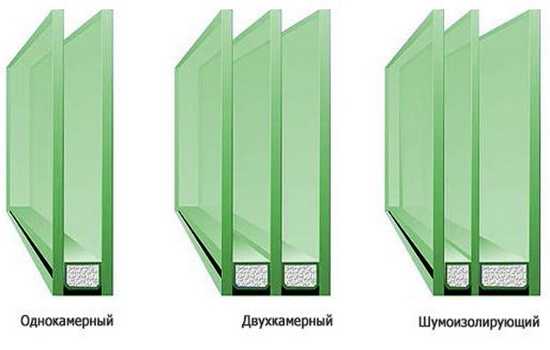

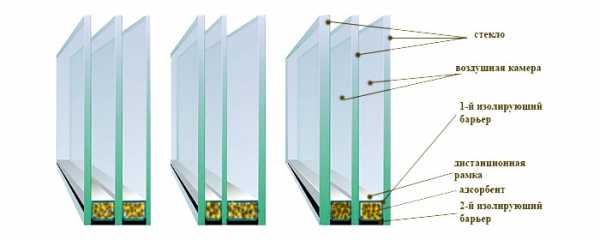

Многокамерность является ключевой характеристикой не только профиля, но и стеклопакета, который состоит из двух или более стекол, разделенных металлической дистанционной рамкой. Вся конструкция прочно соединена двумя слоями герметика. Стеклопакеты могут быть одно-, двух-, трехкамерными. Под камерой понимается промежуток — воздушный или газовый — между стеклами.

Сегодня стеклопакеты заполняют различными инертными газами — аргоном, ксеноном, криптоном — или просто сухим воздухом. Одно из ноу-хау на рынке — вакуумные стеклопакеты, разработки которых ведутся за рубежом. Их теплозащитные свойства обещают быть самыми высокими.

Стеклопакеты имеют разную ширину. Ширина стеклопакета — это сумма толщины стекол (по 4 мм каждое) и толщины дистанционной рамки (от 10 до 16 мм>, устанавливаемой между стеклами. Она может сильно варьироваться — от 18 до 60 мм. Например, стеклопакет шириной 40 мм имеет формулу 4+14+4+14+4.

Чем больше ширина стеклопакета, тем лучше он сберегает тепло. Для климатических условий Сибири оптимально подходит двухкамерный стеклопакет шириной 40-44 мм. Количество камер стеклопакете и профиля в одном окне не должно обязательно совпадать.

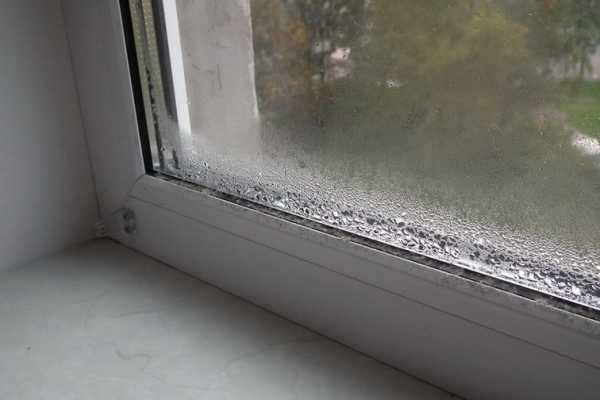

Чтобы он не плакал

Безусловно, хороший, теплый стеклопакет — это герметичный стеклопакет, Дело в том, что зимой из-за резких перепадов температуры в местах, сопряженных с переплетами, может скапливаться конденсат и образовываться наледь. В ее образовании бывает виновата разгерметизация стеклопакета. Объективно герметичность светопрозрачного наполнения зависит от нескольких факторов, и проверить ее при покупке невозможно. Но ряд условий позволит обезопасить окно от негативных последствий разгерметизации.

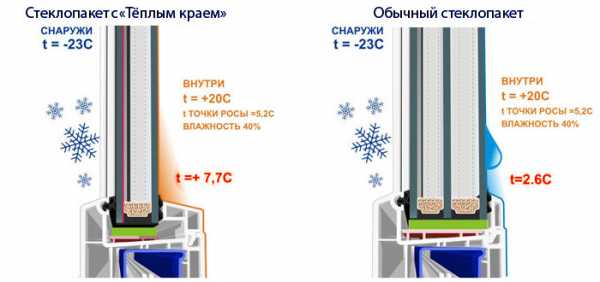

Например, особая дистанционная рамка между стеклами из пластика с коэффициентом теплопроводности 1,4 исключает промерзание краевых зон окна. На рынке пластиковых окон этот метод повышения энергоэффективности окна получил название технологии «теплого края». Установка стеклопакетов с «теплым краем» обеспечит комфорт в доме в любое время года без образования конденсата и зимней наледи. В комплексе с энергосберегающим стеклом такая дистанционная рамка позволит экономить на отоплении.

Они такие разные

Стеклопакет пластикового окна может быть изготовлен с любым видом стекла. Например, с энергосберегающим. Оно представляет собой обычное стекло с теплоотражающим покрытием, которое наносится с одной стороны стекла путем напыления особых частиц. Внутри стеклопакета энергосберегающие стекла обращены поверхностью с теплоотражающим покрытием внутрь квартиры. Покрытие свободно пропускает солнечную коротковолновую энергию в помещение и в то же время отражает длинноволновое тепловое излучение, например от нагревательных приборов, внутрь помещения, не давая ему уйти наружу. Таким образом, с его помощью можно снизить теплопотери дома, риск промерзания стеклопакета и появления внутри него конденсата.

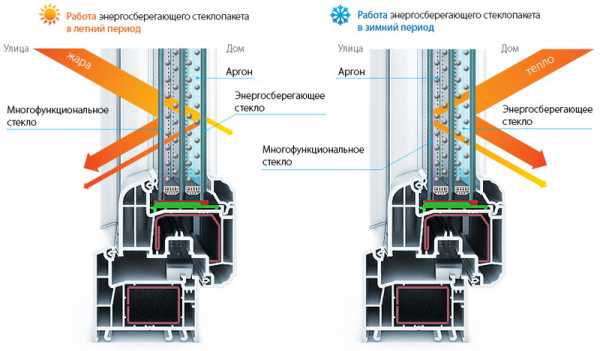

Энергосберегающее стекло бывает двух видов: К-стекло и I-стекло. Покрытие первого характеризуется твердостью и стойкостью к механическому воздействию. Такое энергосберегающее стекло не требует специальных условий хранения, легко перевозится, обрабатывается и его можно использовать отдельно. Стеклопакеты чаще всего производят с I-стеклом, поскольку оно превосходит К-стекло в 1,5 раза по теплосберегающим свойствам. Однако оно обладает низкой атмосферостойкостью. Поэтому его ставят в стеклопакеты напылением внутрь и никогда отдельно не используют.

Для решения вопросов энергосбережения можно использовать более простое и дешевое решение — энергосберегающую пленку. Энергосберегающая пленка была придумана как альтернатива энергосберегающему стеклу. Конечно, защищает от теплопотерь она не настолько хорошо, как энергосберегающее стекло, и ее светопропускание составляет только 70%, но зато эту пленку можно наклеивать на уже имеющийся стеклопакет. Кроме тепловых (инфракрасных) лучей, оконная солнцезащитная энергосберегающая пленка отражает ультрафиолетовые лучи.

Еще один шедевр стекольной промышленности — самоочищающееся стекло. Его использование помогает решить важную проблему обслуживания зданий с большой площадью остекления — мойки стекол. Стекло в буквальном смысле «моет» себя само, и таким образом отпадает необходимость использования химических очищающих средств и привлечения техники для высотных работ.

Все дело в особом покрытии стекла, которое можно увидеть под определенным углом зрения. Поверхность материала имеет зеркальный эффект с небольшим синеватым оттенком. Это специальное покрытие содержит в своем составе оксид титана, который наносится на поверхность еще не остывшего стекла и обеспечивает самоочистку от органических загрязнений.

Оксид титана позволяет добиться гидрофильности поверхности материала, т.е. вода на стекле не собирается в капли, а равномерно распределяется по поверхности, благодаря чему все загрязнения смываются дождем. Подтеков и пятен не остается. Под воздействием ультрафиолета все органические соединения на таком стекле разлагаются (фотокаталитический процесс), т.к. покрытие не дает им плотно сцепиться со стеклом. Однако, установку самоочищающихся стекол следует производить только на том фасаде дома, где есть доступ дождевой воды ко всей плоскости стекла и наличие постоянного ультрафиолета (т.е. его использование может быть неэффективно для окон, расположенных на северной стороне).

→ Основной раздел → Монтаж окна → Устройство пластикового окна

Устройство окна

Для производства пластиковых окон используется синтетический полимер поливинилхлорид. сокращённо — ПВХ. Поэтому пластиковые окна часто называют ПВХ-окнами. Основной элемент любого окна — это рама (каркас). Для изготовления рамы используется специальный элемент из поливинилхлорида — профиль. Проще говоря, профиль — это литая пластиковая конструкция в виде хлыста, разрезаемого на части нужных размеров (заготовки для рамы), которые затем герметично спаиваются между собой, образуя каркас окна.

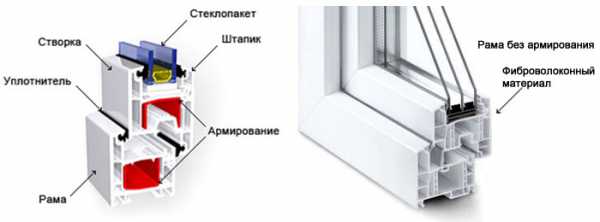

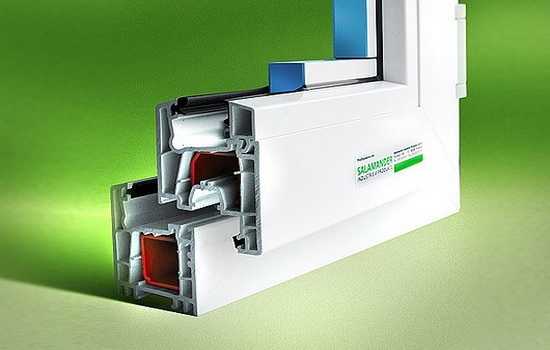

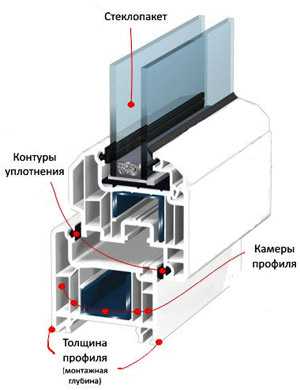

На следующем рисунке изображён оконный профиль в разрезе:

Как видите, внутри он поделён пластиковыми перегородками на несколько независимых друг от друга полых секций — камер. Именно их имеют ввиду, когда говорят, сколько камер имеет окно. Чем больше камер в профиле, тем выше теплоизоляция и шумоизоляция окна. Оконный профиль может иметь от 3 до 8 камер. На нашем примере изображён 5-камерный профиль Veka Softline. Для наглядности на рисунке ниже камеры условно раскрашены в разные цвета:

Воздушные камеры внутри профиля

Обратите внимание на среднюю, самую большую камеру (обозначена красным цветом) — сюда вставляется армирующий стальной вкладыш, придающий раме дополнительную жёсткость и предохраняющий её от деформаций и разрушения вследствие температурных перепадов. В зависимости от типа профиля (рамный, створочный, импостный и т.д.) и его марки применяются различные по своей форме армирующие вкладыши (см. рисунок ниже): П-образные, Г-образные, с квадратным сечением и др.

Виды армирующих вкладышей

Существует несколько типов оконного профиля, различающихся конфигурацией и предназначением. На следующем рисунке представлены три основных типа профиля: рамный, створочный и импостный.

Чтобы собрать каркас для створки, используют створочный профиль. Коробку окна (раму) собирают из рамного профиля. Ещё один часто используемый вид профиля импостный применяется для изготовления импостов — перегородок (горизонтальных или вертикальных), разделяющих окно на несколько частей:

Пластиковое окно с двумя створками может быть и без импоста, т.е. без статичной перегородки посередине рамы. В этом случае по переднему краю одной из створок вместо створочного профиля устанавливается штульп — аналог импостного профиля, оборудованный дополнительными элементами для примыкания створок и запирания. На штульповой створке ручка не устанавливается, поэтому её невозможно открыть, предварительно не открыв вторую створку — ту, на которой стоит ручка.

Конструкция окна

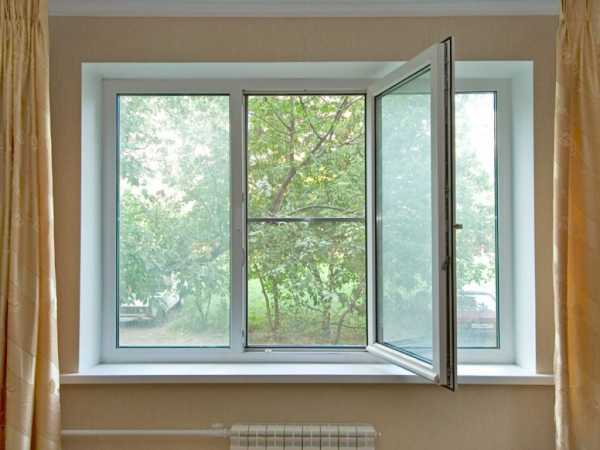

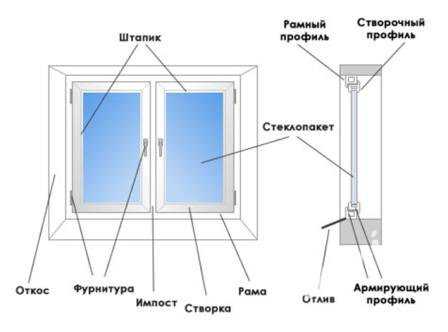

Рассмотрим конструкцию двустворчатого пластикового окна. Часто двустворчатым называют не только окно, имеющее в буквальном смысле две створки, но и окно, в котором открывается (имеет створку) только одна половина, а вторая половина — «глухая «, как в следующем примере:

• Основой окна, как уже было сказано, является рама .
• Рама стандартного окна разделена по вертикали на 2 части с помощью импоста .
• Одна половина окна часто (но не обязательно) делается глухой. т.е. не открывающейся. В неё устанавливается стеклопакет. Пакет закрепляется в раме штапиками. Стеклопакет состоит из двух или трёх стёкол толщиной 4 мм, между которыми по контуру проложены алюминиевые или пластиковые рамки. Торцы стеклопакета промазаны герметиком, обеспечивающим полную герметичность конструкции.
• Вторая часть окна в большинстве случаев делается открывающейся. На неё навешивается створка. Внешне створка напоминает самостоятельное глухое пластиковое окно. Она также имеет собственную раму, только собранную из «рамного » профиля. В раме установлен стеклопакет той же толщины, что и в глухой части окна, но с несколько меньшими габаритами.
• На створке в специальном фурнитурном пазу крепится запорный механизм — фурнитура. Это набор универсальных стальных элементов для открывания/закрывания створки в оконной коробке в разных режимах (самые распространённые режимы — поворотный и поворотно-откидной ). К фурнитуре относятся: петли (верхняя и нижняя), ручка и многоэлементный запорный механизм. Часть элементов устанавливается на импост и в створочную часть рамы. Все элементы фурнитуры, кроме ручки, устанавливаются и регулируются заводом-изготовителем.
• На раме, створке, импосте и штапиках установлены резиновые уплотнители. обеспечивающие герметичность окна.
• На нижнем профиле рамы и створки с уличной стороны имеются дренажные отверстия, проделанные в наружной камере. Они необходимы для вывода наружу конденсата из полости между профилем и стеклопакетом, образующегося из-за разности температур на улице и в помещении.

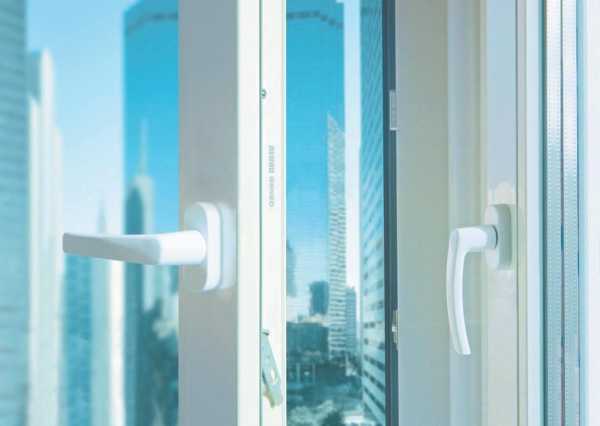

Оконная фурнитура

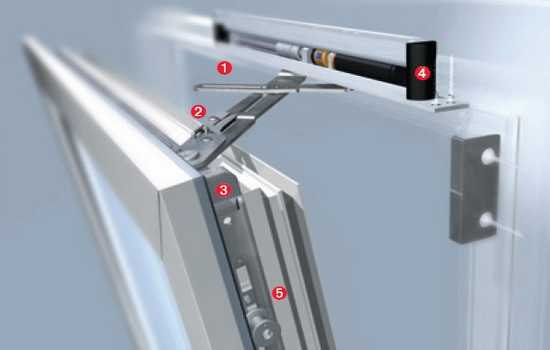

О фурнитуре следует рассказать поподробней, так как это, пожалуй, самый сложный элемент в конструкции пластикового окна. Чтобы обеспечить правильную и надёжную работу этого механизма на смонтированном окне, рассмотрим устройство и принцип работы фурнитуры.

Существует несколько видов фурнитуры от разных производителей (MACO, ROTO, SIEGENIA и др.), но все они объединены общим принципом работы и универсальны в том плане, что могут быть установлены на любой тип оконного профиля. Ниже на примере поворотно-откидной фурнитуры MACO детально изображены все элементы фурнитуры (красным шрифтом подписаны элементы, устанавливаемые на створке, зелёным — на раме). Элементы расположены в том порядке, в котором они были бы установлены на створке с правым открыванием (правая створка — это створка, открывающаяся на правую сторону, если смотреть на неё со стороны помещения).

Основой этого сложного, на первый взгляд, механизма являются две стальные пластины, расположенные по контуру створки в специальном фурнитурном пазу. Наружная пластина является статичной (неподвижной), а внутренняя (передающая шина ) — перемещаемой вдоль наружной. На каждую сторону створки устанавливается по одному элементу, в основе которых лежат именно эти две пластины. По переднему краю (сторона ручки) установлен механизм «основной запор». по верхнему — «ножницы». по петлевой и по нижней сторонам — «средний запор». Между механизмом «основной запор» и «ножницами» имеется дополнительный связующий элемент — «угловая передача». в котором передающая шина выполнена в виде гибкой стальной пластины. «Средний запор» (как боковой, так и нижний) имеют собственную (встроенную) угловую передачу.

Принцип работы фурнитуры состоит в следующем: при поворачивании ручки приводится в движение внутренняя стальная пластина — передающая шина. На ней в определённых местах имеется несколько выступающих наружу элементов — цапф. предназначенных для запирания створки. Когда мы поворачиваем ручку вниз, цапфы задвигаются за ответные планки. установленные напротив на раме и импосте. На рисунке ниже изображена цапфа, заведённая за ответную планку: При этом створка плотно притягивается к раме, то есть закрывается (ручка вниз — положение «закрыто»). Если сейчас повернуть ручку обратно на 90°, цапфы выйдут из-под ответных планок и створка откроется (ручка горизонтально — положение «открыто»). Далее, если повернуть ручку вверх, фурнитура переключится в режим проветривания — низ створки войдёт в зацепление с рамой, а верх откинется (ручка вверх — положение «проветривание»). В это время все цапфы, кроме самой нижней (на стороне ручки), отодвигаются от ответных планок, т.е. остаются свободными.

Нижняя (угловая) цапфа, если приглядеться, на самом деле состоит из двух цапф (вторая меньшего размера) на одном основании. Её точное название — подпружиненный откидной запор — на рисунке ниже обведён красным кружком:

На импосте напротив откидного запора установлена специальная откидная запорная планка (см. фото ниже), которая захватывает цапфы запора как при закрывании, так и при переводе в режим проветривания. Это необходимо, чтобы в режиме проветривания низ створки держался за раму обоими углами.

Цапфы можно вращать вокруг их оси с помощью плоскогубцев (только аккуратно, чтобы не царапать покрытие). Таким образом регулируется степень прижима створки при запирании. Дело в том, что цапфы поворотно-откидной фурнитуры MACO (MACO MULTI-TREND) имеют овальную форму. Если поставить овал вертикально, прижим уменьшится (летний вариант), а если повернуть овал горизонтально, прижим станет максимальным (зимний вариант). На других типах фурнитуры подобная регулировка осуществляется либо вращением эксцентрика в центре цапфы (шестигранным ключом), либо вращением эксцентрика в центре ответных планок.

Самый оригинальный механизм фурнитуры находится в верхней части створки. Это ножницы — элемент, в работе действительно напоминающий обычные ножницы. Механизм ножниц имеет два основных рабочих положения. В закрытом или открытом положении створки, т.е. когда она не откинута на проветривание, обе планки ножниц сложены в одну линию вдоль края створки. При переключении в режим проветривания (ручка вверх) верхняя и нижняя планки расцепляются и ножницы раздвигаются (это положение показано на рисунке справа). При этом верхняя (отделившаяся) планка через петлю-уголок, прикреплённый к её концу (на рисунке для наглядности он отсоединён), остаётся связанной с верхней петлёй рамы и удерживает створку в откинутом состоянии.

Существует ещё одно рабочее положение ножниц — так называемое микропроветривание. когда створка откидывается совсем немного, что полезно зимой. Для включения этого режима ручка ставится вверх не вертикально, а под 45°.

Чтобы при переводе створки в режим проветривания откидной запор (нижний угол) вошёл в зацепление с запорной планкой на импосте, а не проскочил мимо, ручку нужно поворачивать, предварительно прижав створку к раме. От случайной ошибки фурнитура защищена устройством блокировки, не позволяющим вращать ручку, пока створка на прижата к окну. Эту задачу выполняет специальный рычажок, расположенный рядом с ручкой — микролифт (показан на рисунке справа). Вторая его функция — защита створки от провисания, чем обусловлено второе его название — микролифт-приподниматель. Дело в том, что при запирании створки цапфы двигаются вверх (имеется в виду сторона ручки), и испытывают встречное сопротивление ответных планок, чем соответственно отталкивают саму створку вниз, заставляя её постепенно провисать. Правильно отрегулированный по высоте микролифт мягко упирается в ответную планку приподнимателя на импосте (см. рисунок), не давая створке испытывать «перегрузки» при закрывании.

Поделитесь с друзьями :

Источники: http://gold-cottage.ru/okna/ustrojstvo_plastikovyh_okon_pvh_sostav_plastikovogo_okna.html, http://www.trans-mix.ru/info2/plastikovyje-okna-konstrukziya.php, http://oknosam.ru/design.php

1oknn.ru

Из чего состоят пластиковые окна

Устройство пластикового окна

Металлопластиковые окна имеют довольно сложную структуру. В их состав входит большое количество различных элементов. Основным из них является профиль ПВХ. Он и представляет собой саму основу окна и в нем располагается армирующий пояс для усиления окна.

Из чего состоит пластиковое окно

Изучая подробнее устройство пластикового окна, можно увидеть множество элементов. А именно:

• Коробка окна. Это самая главная составляющая пластикового окна. Размер её должен строго соответствовать оконному проему. Это нужно для того, чтобы обеспечить простоту установки и хорошую фиксацию в проеме на стене или крыше.
• Армирующий профиль. Данная деталь находится внутри самого профиля ПВХ. Её используют для того чтобы придать твердость оконной раме.
• Створка. Она дает возможность открывать окно для проветривания.
• Импост. Данная часть соединяет створки между собой и, одновременно, делит окно на части.
• Фурнитура. Фурнитура подразумевает под собой множество мелких деталей. Это и петли, держащие окно, и механизмы, которые обеспечивают надлежащий процесс открывания и закрывания окна, внутренние подвижные механизмы. В общем, все то, что позволяет открывать и закрывать окно, относиться к фурнитуре.
• Стекло. Не нужно путать его с термином стеклопакет. Бывают различные типы стекла. Одним из них является триплекс. Данный тип стекла соединяется по типу автомобильного. Благодаря этому если стекло разобьется, осколки от него не отлетят, а останутся на месте.
• Стеклопакет. Существуют стеклопакеты с двумя и тремя стеклами. Стеклопакет — это герметичная конструкция, которая располагается в профиле ПВХ. Между стеклами располагается специальная рама, которая предотвращает запотевания стекол и образование излишней влаги. Для лучшей термоизоляции может быть использован газ аргон. Стекла в стеклопакетах имеют разную толщину и размещаются друг от друга на разном расстоянии. По всему периметру стеклопакета заливается мастика, которая препятствует попаданию влаги внутрь.
• Уплотнители. В большинстве случаев используют резиновые уплотнители. Их главным предназначением является уплотнение устройств стеклопакета. Они также служат для предотвращения попадания влаги внутрь стеклопакета и улучшают герметизацию.
• Раскладка. Эта деталь, входящая в устройство пластикового окна, придает декоративный вид окну, своеобразную особенность.
• Подоконник. Все знают, для чего он предназначен. Его изготовление может производиться не только из ПВХ профиля. Изготавливать его также могут из ДСП плиты или ламинированной МДФ.
• Водоотлив. Это тот же подоконник, который располагается с наружной стороны окна. Он служит для отвода воды, которая попадает на окно.
• Откосы. Они закрывают окно по бокам, придавая конструкции завершенный эстетичный вид.

Выше описано из чего состоит пластиковое окно. Иногда дополнительно используется подставочный профиль, который используют для выравнивания окна. Для этого его кладут между рамой и подоконником.

Опубликовано: 5 декабря 2015 года в 12:55 Категории: Строительство

Устройство пластиковых окон (ПВХ), состав пластикового окна

Пластиковые окна состоят из множества элементов, главным из которых является профиль ПВХ. Он представляет основную конструкцию окна, внутри которой расположен армирующий пояс для усиления жесткости и прочности.

Из чего состоят пластиковые окна

Устройство пластикового окна предполагает наличие следующих элементов:

• Рама (коробка). Это основная несущая конструкция окна, которая должна в точности повторять размеры и форму оконного проема для обеспечения максимальной фиксации в стене или крыше.
• Армирующий профиль. Это металлическая конструкция, расположенная внутри пластикового профиля ПВХ для придания жесткости всей оконной конструкции.
• Створка. Это открывающаяся часть для проветривания помещения. Створки могут иметь различные варианты открывания (раздвижное, поворотное, откидное и так далее). Створка также состоит из пластикового профиля;
• Импост. Предназначен для соединения створок окна и одновременно делит всю конструкцию на части.
• Штульп. Этот элемент крепится к створке, которая может открыться только после основной створки (ввиду отсутствия ручки). Благодаря штульпу при открывании двух створок образующееся пространство остается единым, без поперечного импоста.
• Фурнитура. К понятию фурнитуры относятся петли, на которых висят створки, замки для закрывания створок, ручки, внутренние механизмы движения створок в разные стороны и так далее. В общем, это все элементы, благодаря которым окно может открываться, закрываться и поворачиваться в различных направлениях.
• Стекло. Не путать со стеклопакетом, о котором мы расскажем ниже. Стекла бывают разных видов, например, Триплекс. Триплекс изготавливается по принципу автомобильного стекла: две плоскости стекла соединяются между собой слоем полимера. При разрушении осколки не отлетят от окна, а останутся на месте.
• Стеклопакет. Бывает однокамерный (два стекла) и двухкамерный (три стекла). Стеклопакет представляет собой герметичную конструкцию из нескольких стекол, которая герметично закреплена в профиле ПВХ. Для поглощения влаги во избежание запотевания между стеклами расположена тонкостенная рамка из алюминия, покрытая вдобавок молекулярным ситом. Для улучшения теплоизоляции может быть использован инертный газ аргон. Стекла в стеклопакете бывают разной толщины с разным расстоянием между собой. Например, формула 4-16-4 означает, что стеклопакет однокамерный с двумя стеклами толщиной по 4 мм и расстоянием между ними 16 мм. По периметру стеклопакета заливается мастика, препятствующая попаданию пыли и влаги внутрь.
• Резиновые уплотнители. Служат для уплотнения соединения таких элементов как створки и рамы, а также стеклопакета. Уплотнители предотвращают попадание влаги и продувание, улучшая герметизацию.
• Штапик. Нужен для закрепления стеклопакета внутри створки.
• Раскладка. Это декоративный элемент, придающий пластиковому окну архитектурное своеобразие.
• Подоконник. Данный элемент в описании не нуждается. Но можно сказать, что он может быть изготовлен по желаемой ширине выступа, а также не только из ПВХ профиля, но и ламинированной МДФ или ДСП плиты.
• Водоотлив. Это металлический подоконник (или карниз) с наружной стороны окна, служащий для слива воды, попадающей на окно.
• Откосы. Этими составными элементами закрываются части стены с боков и сверху от окна, завершая тем самым его отделку.

Это все элементы, которые входят в состав пластикового окна. Еще можно добавить, что под окном между наружным карнизом и подоконником может быть расположен подставочный профиль. Он иногда служит для выравнивания окна.

Окно пластиковое: из чего состоит, особенности конструкции

Пластиковые окна настолько стали популярными и востребованными, что каждый владелец квадратных метров старается установить именно их. На рынке представлено большое разнообразие подобных изделий и чтобы не «потеряться» в выборе, стоит знать из чего состоит окно пластиковое. Дело в том, что если хотя бы один из составляющих компонентов будет неполноценно функционировать, то вся конструкция пластикового окна не будет отвечать требованиям и утвержденным нормативам. Основные комплектующие пластикового окна:

Эта часть пластикового окна состоит из двух разных материалов – пластикового профиля и стального, который служит армирующим элементом. По технике производства стальной профиль не доходит до мест стыковки, а вот пластиковый прочно спаивается. Подобная конструкция обладает повышенной устойчивостью к механическим/физическим воздействиям – в ходе исследования таких рам было выявлено отсутствие прогиба даже при максимальной нагрузки на раму.

Устройство пластикового окна по принципу сочетания армирующего стального профиля и пластика гарантирует прочность всей конструкции.

К этим комплектующим относятся все металлические элементы окна, которые могут быть подвижными и/или неподвижными. Количество присутствующих элементов фурнитуры зависит от того, какая конкретно конструкция окна. Например, при установке различных створок (распашных/раздвижных/откидных/поворотных/сочетанных) потребуются абсолютно разные фурнитурные элементы.

Эта часть пластикового окна состоит из такого же профиля, что и рама – стальной армирующий профиль в обрамлении пластика. Створки устанавливаются только в тех окнах, где предусмотрено открытие частей конструкции на проветривание.

Стеклопакет

Стеклопакет – это прозрачная часть пластикового окна, которая устанавливается в раму и герметично «упаковывается». Данная часть выполняет следующие функции:

повышает теплоизоляционные свойства пластиковых окон;

служит практически непреодолимым препятствием для несанкционированного проникновения в помещение;

придает конструкции высокие шумоизоляционные показатели;

защита от негативных климатических проявлений.

От того, какое количество стеклянных полотен используется при изготовлении окна, будет зависеть вес всего окна. Если планируете вставить окно пластиковое, сколько весит вся конструкция стоит узнать до оформления заказа: необходимо просчитать максимально возможный вес и если есть возможность, то стоит увеличить количество стекол-вставок в пакет – качество рассматриваемого изделия повысится. Стеклопакет является единой конструкцией, которая состоит из нескольких стекол, профилей и воздушного пространства между ними. Некоторые производители в пространство между стеклами вкладывают специальные гранулы – они сохраняют абсолютную сухость внутреннего пространства. Хотя и в стандартных пластиковых окнах устанавливается специальная «подушка», которая служит впитывателем лишней влаги.

Качественные характеристики стеклопакетов могут различаться в зависимости от количества используемых стеклянных полотен.

Однокамерный

Конструкция содержит в себе два стекла, которые и составляют стеклопакет – объединяются металлопластиковой рамой, между полотнами находится воздух. Стекла в однокамерном пакете могут использоваться самые различные: обычные, тонированные, защитные. При этом толщина окна пластикового зависит и от того, какой толщины используются стекла – стандартный размер не превышает 4 мм.

Двухкамерный

В конструкции используется три стекла, между ними находится два воздушных пространства – это значительно повышает качественные характеристики пластикового окна.

Трехкамерный

Максимально высокие характеристики по шумо и теплозащитных свойствах металлопластиковых окон. Некоторые производители предлагают покупателям и четырехкамерные стеклопакетыи с большим содержанием стекол. Но специалисты ставят под сомнение целесообразность приобретения и установки подобных изделий – соотношение цена/качество вряд ли удовлетворят потребителей. Между стеклами в пакеты может закачиваться воздухинертный газ или шестифтористая сфера. Наиболее дешевый вариант – обычный сухой воздух. Более дорогие два последующих варианта возможно и повысят качественные характеристики, но периодически придется производить дополнительное добавление средств в пространство. Стоит отметить, что конструкция окна пластикового может содержать в себе следующие виды стеклопакетов:

• энергосберегающие;
• морозоустойчивые;
• удароустойчивые;
• солнцезащитные;
• шумозащитные.

Но стоит отметить, что каждое пластиковое окно обладает перечисленными свойствами – возможно, не в полной мере, но этого вполне достаточно для комфортного нахождения людей в помещении.

Специалисты рекомендуют учитывать при выборе вида стеклопакетов климатические условия в месте проживания – например, для регионов северного расположения оптимальными станут морозоустойчивые и энергосберегающие стеклопакеты, а вот в южных регионах – солнцезащитные.

Резиновые уплотнители

Они необходимы для герметичности всей конструкции. Именно резиновые уплотнители являются основой для безупречного прилегания каждой створки к раме. Материал для изготовления этого элемента используется высокого качества, особенно если схема пластикового окна подразумевает установку открывающихся створок – повышенная эксплуатация не должна быстро привести в негодность уплотнители. В некоторых случаях, через несколько лет работы, резиновые уплотнители приходят в негодность – их всегда можно заменить, причем в частном порядке и без привлечения специалистов/мастеров.

Обычный, стандартный пластик (без стального профиля), который предназначается для плотной установки стеклопакета в раму.

Пластиковый профиль, который делит раму пластикового окна на две-три и более частей. Крепится он непосредственно к раме, внутри профиля установлен армирующий элемент (стальной), который повышает прочность конструкции, классифицируется импост как связующий элемент.

Элемент, который полностью имитирует импост, но устанавливается не между полосами рамы, а непосредственно на створках. Это позволяет при открывании одновременно двух створок оставлять оконный проем свободным. Знаяиз чего состоит окно пластиковое, покупателям будет гораздо проще сделать правильный выбор – нужно будет только убедиться в присутствии каждого из перечисленных элементов и в их качестве.

Как не ошибиться в выборе пластикового окна

Прежде всего, при выборе окон, нужно обращать внимание на продавца. На рынке работают дилерские компании, которые реализуют пластиковые окна непосредственно от производителя. И все-таки, нужно узнать, сколько лет на рынке работает продавец – если более 3 лет и имеет положительную репутацию, то можно смело доверить благоустроить свое помещение.

Не идите за рекламой и очень низкими ценами на пластиковые окна – качественная продукция дешевой не бывает.

Второй момент при выборе – рассмотрите предлагаемое окно пластиковое в разрезе: такие схемы имеются в каждом офисе продавцов, да и реально разрезанный стеклопакет должен быть представлен продавцом. Третий момент – полноценность оказываемых услуг. На дом к заказчику должен приехать мастер и замерщик – изучить помещение, расположение окна (север/восток/юг/запад), сделать расчеты максимально возможного веса пластикового окна, снять все замеры. Самостоятельно снять замеры можно, но ошибка даже в пару миллиметров приведет к перекосу всей конструкции и, как следствие, неудовлетворительной эксплуатации. Имея представление о пластиковом окне в плане качественных/технических параметров, гораздо легче сделать правильный выбор и самого изделияи компании, услугами которой будете пользоваться.

Источники: http://wildjoy.ru/ustrojstvo-plastikovogo-okna/, http://gold-cottage.ru/okna/ustrojstvo_plastikovyh_okon_pvh_sostav_plastikovogo_okna.html, http://osteklenie.tv/stati-sovety/181-okno-plastikovoe-iz-chego-sostoit-osobennosti-konstrukcii.html

1oknn.ru

Конструкция пластикового окна — из чего состоит, назначение элементов

Всем знакомые пластиковые окна состоят из целого ряда элементов, это профиль ПВХ, стеклопакет, фурнитура, уплотнительные контуры, штапики, водоотлив, подоконник, откосы. В итоге устройство пластикового окна получается весьма сложным.  Например, профиль из поливинилхлорида, на вид похожий на гладкий брусок (такое определение допускает ГОСТ 30673-99), скрывает внутри много сложных технических решений.

Конструкция пластиковых окон

Современные оконные системы ПВХ изготавливаются по принципу конструктора, что открывает неограниченные возможности в производстве светопрозрачных конструкций любой конфигурации. Преимущества ПВХ систем хорошо известны:

• относительно небольшой вес в сравнении с деревянными, алюминиевыми и дерево-алюминиевыми;
• долговечность и надежность;
• высокие потребительские свойства;
• различные варианты открывания: поворотное, поворотно-откидное, откидное, раздвижное;
• простота ухода;
• доступная цена.

Споры о том, какие окна лучше, в обозримом будущем вряд ли закончатся. Каждый вид имеет свои преимущества и недостатки. Но на аргумент «специалистов», что пластик выделяет вредные вещества и утрачивает прочностные свойства при нагреве, хочется порекомендовать освежить знания по химии. Да, с ПВХ профилем это происходит, но при таких температурах, при которых любой человек давно будет вынужден покинуть помещение.

Пластиковое окно — из чего оно состоит

Конструкция пластиковых окон включает два основных элемента — профиль и стеклопакет. После измерения размеров проема специалистами на производстве изготавливается оконная коробка. В общей площади конструкции на ее долю приходится около 10%.

Рассмотрим элементы окна, состоящие из профиля выбранной камерности:

• рама — сваренная по углам коробка, которая жестко фиксируется в проеме;
• створки — элементы конструкции, которые позволяют часть окна открывать;
• импост — закрепленный элемент, разделяющий коробку на части и обеспечивающий дополнительную жесткость; различают вертикальные и горизонтальные импосты.

Внутри профиля расположено несколько воздушных камер, их число варьируется от трех до шести. Различаются также ширина и толщина профиля. В основную камеру профиля при изготовлении закладывается усилительный вкладыш — армирующий профиль, который также имеет разные характеристики. От всех этих параметров во многом зависят звуко- и теплоизоляционные свойства оконной системы, а также ее прочность.

Другие важные элементы окна — стекло и уплотнительный контур. Из двух или трех стекол делают герметичный стеклопакет — светопрозрачную часть конструкции. Стеклопакеты различаются:

• По технологии производства (сегодня применяются стандартная и «теплый край»).
• По количеству камер: стеклопакет из двух стекол называется однокамерным, из трех — двухкамерным. Между стеклами устанавливается перфорированная алюминиевая или пластиковая рамка (спейсер), в которую закладывают влагопоглотитель, или молекулярное сито. Стеклопакет фиксируется изготовленными из доборного профиля штапиками.
• По типам используемого стекла, которых сегодня, помимо обычных стекол разной толщины, существует множество разновидностей. Производители подбирают стекла под основную функцию стеклопакета: шумоизоляция, энергосбережение, защита от солнечных лучей.
• По толщине. Производители выпускают стеклопакеты разной толщины, шаг составляет 2 м. В климатических условиях средних широт разумно ориентироваться на стеклопакеты толщиной 32-34 мм.

Устройство пластикового окна предусматривает установку двух или более уплотнительных контуров. Важны такие характеристики уплотнителя, как износоустойчивость и термостойкость. Изготавливают уплотнители обычно из вулканизированного каучука (резины), синтетического каучука (EPDM каучук), эластичного термопласта.

Без качественной, надежной фурнитуры не может быть хорошего пластикового окна. Под этим термином понимаются петли, на которые подвешивают створки, механизмы, с помощью которых их открывают и закрывают, ручки и многое другое. Хорошая фурнитура, такая, например, как фурнитура Titan AF, должна быть незаметна (кроме красивых ручек, конечно!) и не напоминать о себе пользователю, создавая ему проблемы.

Надеемся, нам удалось вкратце объяснить, из чего состоит окно. Заканчивая перечисление элементов оконной конструкции, надо не забыть упомянуть:

• штульп — элемент, позволяющий плотно прикрыть створки без импоста;
• откосы — панели из пластика, прикрывающие стены вокруг окна с трех сторон;
• водоотлив — карниз, защищающий конструкцию от атмосферных осадков;
• подоконник — любимое место домохозяек для размещения цветов и рассады, изготавливается, в основном, из плиты МДФ или профиля ПВХ.

Как правильно выбрать пластиковое окно

Самое верное решение — обратиться в «Фабрику Окон». Специалисты компании расскажут, из чего состоит пластиковое окно (качественное!), помогут сделать выбор, оформят заказ, изготовят и установят конструкцию. Одним словом, выполнят работу «под ключ». Быстро и надежно.

www.fabrikaokon.ru

Пластиковые окна: описание, классификация, фурнитура, запотевание

Пластиковые окна за последние 15-20 лет стали буквально неотъемлемой частью любых работ, связанных как со строительством, так и ремонтом. Этот вовсе неудивительно, учитывая их высокие эксплуатационные характеристики и свойства, а также простоту монтажа и ремонтопригодность. Кроме того, важнейшей причиной частого применения пластиковых окон стали удешевившие изначально достаточно дорогую конструкцию современные технологии. В результате их внедрения, окна из ПВХ оказались вполне конкурентоспособны по сравнению с конструкциями из дерева, зачастую предлагая при этом более высокие качества получаемой конструкции.

Пластиковые окна – описание, плюсы и минусы

Конструкция пластикового окна принципиально практически не отличается от обычного деревянного. Разница лишь в том, что вместо сплошных брусков из дерева в качестве несущей конструкции применяются многокамерные профили из поливинилхлорида.

Основным материалом, используемым в производстве пластиковых окон, является поливинилхлорид. Он относится к термопластам, то есть пластикам, которые после изначально проведенной формовки сохраняют возможность последующей переработки. При производстве профилей для окон в ПВХ добавляются различные модифицирующие, стабилизирующие и другие добавки, позволяющие добиться от материала необходимых свойств прочности, светостойкости, цветов и оттенков, а также устойчивости к воздействиям атмосферных факторов.

Область применения пластиковых окон чрезвычайно широка – они могут использоваться практически в любых жилых, общественных или производственных зданиях. При этом просто необходимо подобрать такой тип конструкции, который отвечает конкретным предъявляемым требованиям.

Достоинства пластиковых окон

Стремительно набранная популярность рассматриваемой конструкции во многом обеспечена ее несомненными плюсами:

• герметичность конструкции. Пластиковые окна позволяют обеспечить высокие показатели как звуко-, так и теплоизоляции;
• экологичность. Несмотря на то, что поливинилхлорид является продуктом химической промышленности, как готовый материал он абсолютно безвреден, по крайне мере, та его разновидность, что применятся при производстве оконных профилей;
• разнообразие размеров, вариантов, типов и внешнего вида конструкции. Современный технологический уровень позволяет изготовить практически любую конструкцию пластикового окна с учетом индивидуальных особенностей и пожеланий. Даже изготовление окна нестандартных размеров редко занимает более 1-,15 недель. Кроме того, допускается получение любого цвета рам, включая различные оттенки дерева;

• надежность, прочность и долговечность конструкции. Свойства пластика позволяют окнам, изготовленным из него, гарантировать беспроблемную эксплуатацию изделия в течение нескольких десятков лет;
• простота ухода и эксплуатации. Пластиковые окна не нуждаются в специальном уходе или обслуживании, дополнительной покраске или других подобных мероприятиях;
• относительно невысокая стоимость. Цена за различные виды пластиковых окон достаточно сильно отличается. Но можно с уверенностью утверждать, что она вполне конкурентоспособна по сравнению с деревянными, если брать изделия схожих свойств и характеристик.

Недостатки пластиковых окон

Как и любая строительная конструкция или материал, пластиковые окна имеют и ряд недостатков:

• высокие требования к установке. Несмотря на то, что монтаж пластиковых окон не является слишком сложным технологическим процессом и может выполняться самостоятельно, все-таки он имеет ряд нюансов и особенностей, которые могут серьезно повлиять на качество работ и полученной на выходе конструкции. Поэтому лучше работу доверить специалистам, но даже при этом контролировать ее выполнение;

Пример установки конструкций приведен на следующем видео:

• герметичность конструкции. Немного парадоксально, что это свойство пластиковых окон попало и в достоинства, и в недостатки. Тем не менее, большинство жилых домов, построенных ранее, не имеет принудительной вентиляционной системы. В таких условиях, даже незначительная способность деревянных окон обеспечивать циркуляцию воздуха оказывается в целом благоприятным фактором. На это необходимо обращать внимание при ремонте старых домов, в которых деревянные окна зачастую играли роль единственного поставщика свежего воздуха. Конечно же, наилучший выход из подобной ситуации – регулярное проветривание помещений, но оно иногда затруднено в зимних условиях.

Как видно из приведенных перечней достоинств и недостатков, пластиковые окна обладают крайне привлекательными свойствами и характеристиками, обеспечившими им частое применение и популярность

Разновидности пластиковых окон

Существует сразу несколько признаков, классифицирующих разновидности окон из ПВХ.

По количеству створок различают:

• одностворчатые. В большинстве случаев выполняются открывающимися;
• двухстворчатые. Чаще всего делается открывающейся одна створка;
• трехстворчатые. Для экономии часто выполняется одна открывающаяся створка, что делает неудобным эксплуатации окна, в частности крайне проблематично его мыть. Реже встречаются трехстворчатые конструкции с двумя открывающимися створками, совсем редко – с тремя. Причина этого – серьезное удорожание стоимости изделия.

По способу открывания бывают:

• глухие. Данное окно не открывается, главный его недостаток – невозможно добраться до наружной стороны. Логичное и легко объяснимое преимущество – низкая цена производства и монтажа;
• окна, открывающиеся внутрь комнаты способом поворотного открывания. Их устройство аналогично стандартным и привычным окнам из дерева, удобно в эксплуатации и уходе;
• фрамужные окна, открывающиеся способом откидывания. Окно открывается поворотом в горизонтальной плоскости. Также нередко применяется и для деревянных окон. Створки при этом откидываются либо вниз, либо вверх, в зависимости от конструкции;
• окна, открывающиеся комбинированным способом. Наиболее сложное из всех возможных устройство окна, тем не менее, самое удобное и поэтому широко распространенное. Требует качественной фурнитуры механизмов открывания, а также бережной эксплуатации, так как достаточно легко может быть повреждено. Незначительные недостатки в полной мере компенсируются максимально доступным уровнем удобства и комфорта при эксплуатации.

По количеству камер различают:

• однокамерные. Несложно определить, что такое окно предусматривает своей конструкцией два стекла, образующих между собой камеру;
• двухкамерные. По аналогии с предыдущим вариантом: три стекла, две камеры между ними;
• трех- и более камерные. Принцип прост, понятен и аналогичен предыдущим.

Число камер в первую очередь влияет на теплоизолирующие свойства окна из ПВХ. В настоящее время чаще всего устанавливаются двух- или трехкамерные конструкции.

Для большинства регионов отечественной средней полосы в жилых домах установка минимум двухкамерных пластиковых окон обязательна.

По желанию заказчика часто устанавливаются еще более надежные и качественные трехкамерные.

По форме различают следующие виды пластиковых окон;

• прямоугольные. Стандартная и наиболее часто встречающаяся форма окна, которая проектируется, а затем устанавливается практически во всех жилах домах;
• арочные, трапециевидные, треугольные и т.д. Современные технологии позволяют изготовить пластиковые окна практически любой формы по индивидуальному заказу. Но следует учитывать при этом, что их стоимость будет выше, чем для стандартных прямоугольных. Конкретный размер этого повышения зависит от сложности требуемой формы.

Приведенная классификация пластиковых окон показывает, насколько разнообразной может быть эта конструкция. Любой заказчик может с легкостью выбрать именно такой вариант, который подойдет именно ему.

Фурнитура для пластиковых окон

Фурнитурой для пластикового окна принято считать различные подвижные или неподвижные доборные элементы и комплектующие. К их числу относятся петли, замки, ручки, гребенки. Качество используемой фурнитуры во многом определяет степень надежности и комфортности эксплуатации пластикового окна. Также фурнитура при правильном монтаже должна обеспечивать плотное и герметичное прилегание, которое не допускает в месте присоединения даже малейшего задувания.

Любой производитель или поставщик пластиковых окон всегда предоставляет широкий ассортимент фурнитуры, которая может быть установлена на выбранные пластиковые окна. Вполне логично, что наиболее качественным, как правило, оказываются наиболее дорогие по стоимости комплектующие.

Зачастую цена фурнитуры достигает 15% от общей стоимости пластиковых окон.

Не стоит забывать и о том, что качественная и надежная фурнитура – это важный элемент, обеспечивающий и гарантирующий безопасность от несанкционированного проникновения в помещение, где установлены пластиковые окна. Разработана даже специальная противовзломная фурнитура, крайне затрудняющая возможность попадания воров в квартиру через окна.

Запотевание – причины и способы устранения

Одной из часто встречающихся проблем при эксплуатации пластикового окна является запотевание стекол, другими словами, появления на них конденсата. Причин у этого может быть несколько:

• высокий уровень влажности в помещении. Большинство типов пластиковых окон рассчитаны на нормальный уровень влажности. Для его достижения вполне достаточно регулярно проветривать помещения, так как повышенная влажность вредна и для обитателей квартиры или офиса, а не только для окон;

• нарушение процессов конвекции. Конвекция – процесс движения и перемешивания воздуха, при котором теплые слои поднимаются, а холодные, соответственно, опускаются вниз. Зачастую, при загромождении батарей (а именно над ними практически всегда устанавливаются окна, хотя правильнее сказать, что батареи монтируются под оконными проемами), теплый воздух целенаправленно попадает на окна, а не распространяется свободно по комнате. Это приводит к нагреванию стекла и появлению конденсата. Проблема решается просто – устранение помех для движения воздуха, в крайнем случае – парой дополнительных отверстий в подоконнике;
• некачественное окно или неправильная го установка. Подобная проблема выясняется достаточно быстро. Поэтому оптимальное решение в этом случае – обратиться в фирму, устанавливающую или продавшую некачественные пластиковые окна.

Пластиковые окна представляют собой современную строительную конструкцию, обладающую высокими потребительскими свойствами и характеристиками. При грамотном монтаже они способны обеспечить комфортные и удобные условия эксплуатации в течение длительного времени.

stroyobzor.info

Виды стеклопакетов. Устройство, различие, состав, виды стекол

Из статьи Вы узнаете:

Стеклопакетом называется прозрачная часть конструкции окна, через которую в помещение проникает световой поток. Изделие предназначено для вставки в ПВХ раму и состоит из нескольких стекол, которые герметично скреплены между собой при помощи заданной технологической последовательности.

Предназначение стеклопакетов.

• Увеличение теплоизоляции помещения за счет снижения тепловых потерь, «проскальзывающих» на улицу через установленные пластиковые окна.
• Сведение к минимуму возможности проникновения злоумышленников через оконный проем.
• Уменьшение попадания посторонних шумов со стороны улицы.
• Ограждение помещений, будь то: квартира, балкон или лоджия от проявлений непогоды.

Устройство стеклопакета.

Стеклопакет – единая конструкция, состоящая из нескольких стекол, отстоящих друг от друга на определенном расстоянии, заключенных по краям общей рамой. Известные производители окон заполняют пространство между стеклами гранулами, способными абсорбировать излишнюю влагу, проходящую сквозь них. Помимо этого рама стеклопакета сама имеет небольшие так называемые дегидрационные отверстия, служащие для более эффективного удаления влажной среды из внутренней части изделия.

Предусмотренный технологией изготовления уровень проницаемости рамы обеспечивается за счет применением соответствующих герметиков. Заполнение конструкции многокамерного стеклопакета производится либо сухим воздухом, либо инертным веществом в газообразном состоянии.

Технические характеристики стеклопакетов, независимо от числа камер, с закаченным в них газом лучше, чем с сухим воздухом. Однако при этом после нескольких лет эксплуатации может возникнуть необходимость пополнения запасов инертного вещества, из-за того, что вещество имеет свойство со временем улетучиваться, даже, несмотря на качественную обработку швов окна герметиком.

Различие стеклопакетов.

Отличительные особенности стеклопакетов определяются главным образом количеством камер, которыми он обладает.

1. Однокамерный стеклопакет. В своей конструкции заключает два стекла, образующих одну камеру. Характеристики такого изделия зависят от толщины стекол, ширины камеры между ними и наличия на стеклах различных пленок (или их отсутствие), предназначение которых может разниться — одни могут быть энергосберегающими, другие защитными, третьи тонированными.
2. Двухкамерный стеклопакет. Состоит из рамы и трех стекол, между которыми располагаются две камеры. Технические характеристики у такого варианта за счет наличия большего количества стекол на порядок выше, чем у его однокамерного собрата. Начиная с двухкамерных, применяемые в стеклопакете конструктивные решения предусматривают разную толщину стекла и разную ширину пространства между камерами. Такое решение позволяет снизить теплопотери помещения с установленными в нем современными двухкамерными пластиковыми окнами.
3. Трехкамерный стеклопакет. Отличается от двухкамерного количеством установленных в его конструкцию стекол. Конечно, фирмы, осуществляющие поставку и монтаж ПВХ окон, могут предложить покупателю стеклопакет и с большим количеством камер, однако целесообразность установки такого варианта вызывает большие сомнения в плане соотношения цена/качество обеспечиваемой защиты.

Также можно отметить, что вещество, закачиваемое между стеклами стеклопакетов, обычно бывает одним из трех видов, а именно:

• инертный газ;
• сухой воздух;
• шестифтористая сера.

Какие бывают стеклопакеты.

Прежде чем решиться на покупку окна, независимо какое оно будет – пластиковое, либо деревянное евроокно, необходимо знать виды существующих к ним стеклопакетов. Исходя от потребностей, установка того или иного экземпляра поможет хозяину помещения создать дополнительный комфорт и уют в помещении, поэтому так важно располагать исчерпывающей информацией о том, как правильно выбрать стеклопакет к пластиковому окну.

Удароустойчивый стеклопакет.

Такого бы не случилось, если бы были установлены безопасные пластиковые окна, сделанные с использованием технологии «триплекс»

Данные изделия состоят из так называемой системы «Триплекс», которая включает в себя нескольких стекол, покрытых специальной пленкой и способных выдерживать сильное механическое воздействие. При попадании в окно, оснащенное «Триплекс» системой, тяжелого предмета, осколки стекла не подвергаются сильному разбросу, а остаются централизованно в конструкции стеклопакета.

Энергосберегающий стеклопакет.

Пример работы энергосберегающего стеклопакета

Чтобы увеличить энергоэффективность окна, полость между стеклами стеклопакета заполняется газообразным веществом – аргоном или криптоном. При этом, чтобы достичь желаемую энергоэффективность целой конструкции, необходимо наделить особыми характеристиками лишь одно из установленных в нее стекол.

В современных энергосберегающих стеклопакетах широкое распространение получили два вида стекол, оказывающих прямое влияние на повышение теплосберегающих свойств конструкции в целом.

1. i-стекла. Их изготовление происходит в следующей последовательности: при помощи вакуумного напыления на стеклянную поверхность наносят пленкообразующий слой, состоящий из специальных компонентов, призванный обеспечить эффективное отражение тепловых волн от поверхности стеклопакета. Для определения тепловых потерь, происходящих через стекла, существует так называемый показатель эмисситента (от англ. Emission – испускание). Данный показатель обозначает способность стекол отражать тепловую энергию обратно в помещение. Для стандартного он равен 0,83, а для энергосберегающего 0,004. Чем меньше значение, тем меньше тепла просачивается сквозь окна на улицу. Таким образом, после несложных расчетов, можно отметить, что энергосберегающие стеклопакеты эффективнее удерживают тепло (до 90%).
2. k-стекла. Для них отличающим фактором является наличие особого твердого напыления, призванного обеспечить защиту от инфракрасных лучей, поступающих через такое стекло.

Солнцезащитные стеклопакеты.

При первом варианте исполнения в их основу входит рефлекторное стекло. Заложенные в него свойства позволяют ему отражать ультрафиолетовые лучи по зеркальному принципу.
Во втором случае может применяться каленое стекло, обработанное специальным термическим способом. Данное решение обладает повышенной прочностью и хорошей износостойкостью.

Морозостойкие стеклопакеты.

Как видно из названия, такие стеклопакеты предназначены для эксплуатации в регионах, где зимний климат отличается особо низкими температурами. При этом запотевание таких стеклопакетов наступает при более низкой температуре, нежели обычных (при -55, против -35 градусов Цельсия).

Шумозащитные стеклопакеты.

За счет того, что размеры пространства между стеклами одной камеры отличаются от другой/остальных, шумозащитные пакеты, установленные в оконном проеме помещения, поглощают больше посторонних звуков, проникающих со стороны улицы. При этом звуконепроницаемость дополнительно усиливается благодаря использованию системы «Триплекс», а также стекол, где в качестве изоляционного слоя выступает смола.

Технические характеристики стеклопакетов.

При выборе подходящего стеклопакета, покупатели обычно обращают внимание на:

• Количество установленных камер;
• Толщину стеклянного блока;
• Теплопроводность;
• Звуконепроницаемость.

Перечисленные составляющие оказывают основное влияние при формировании цены на стеклопакет. Поэтому еще до заказа современного пластикового евроокна определиться с наличием в нем тех или иных функций. В любом случае необходимо останавливать свой выбор на продукции годами проверенных лучших производителей ПВХ окон. Правильного выбора!

Просмотров: 23 014

---



« Предыдущая запись Следующая запись »

oknoudoma.ru

Основные характеристики пластиковых окон | Окно у дома

Из статьи Вы узнаете:

В первую очередь необходимо внимательно рассмотреть конструкцию и поинтересоваться у производителя составом материала профиля. Как правило, состоит он более чем из одного десятка различных компонентов. Это могут быть стабилизаторы цвета, пигменты, пластификаторы, а также наполнители и дополнительные реагенты.

Блеск и белизну профилю придает входящий в его состав оксид титана. Данный компонент обязательно должен использоваться в комплексе со стабилизаторами во всех ПВХ-профилях. Но визуально вы, к сожалению, не сможете определить наличие того или иного компонента в составе материала, поэтому выбирать придется исключительно по привлекательности внешнего вида.

Характеристики окон из пластика, учитываемые при выборе.

1. Согласно существующим строительным нормам, в профилях для жилых помещений должно быть не менее трех либо четырех воздушных камер. Если это количество меньше — такой профиль рассчитан на нежилое помещение.

2. Еще одним ключевым параметром, который следует учитывать при выборе окна, является надежность стеклопакета. Ведь именно эта часть окна имеет самую большую площадь, и непосредственно от нее зависит качество звуко- и теплоизоляции в помещении, а следовательно, и ваш домашний уют. Как правило, современные производители экономят на качестве, так как считают, что обычный покупатель вряд ли сможет отличить хорошее стекло от стекла с плохой полировкой, которое со временем станет менее прозрачным. Помимо полировки, согласно нормативным документам, стекло должно обладать особыми энергосберегающими свойствами.

3. Как известно, для жилых помещений возможно использование однокамерных и двухкамерных стеклопакетов. Разница между ними незначительная, по мнению покупателей. Но двухкамерные стеклопакеты имеют сравнительно большую массу, поэтому створки под них должны быть меньшего размера, чем под однокамерный стеклопакет. Двухкамерные окна ставят в основном в тех случаях, когда рядом с домом находится мощный источник шума, например, трамвайная линия, либо слишком оживленное движение автомобилей. Если же створки окон предполагаются больших размеров, тогда однозначно необходимо ставить однокамерный стеклопакет.

Фурнитурный механизм современного окна.

4. Также рекомендуется обращать внимание на фурнитуру. Она имеет первоочередное значение для удобства пластикового окна в эксплуатации. Бывают различные варианты фурнитуры, они позволяют открывать окно тем или иным способом. Поэтому данный вопрос необходимо обсудить с сотрудником еще при замере окон, чтобы избежать в дальнейшем недоразумений после их установки.

5. Также стоит принять во внимание, что согласно ГОСТу неподвижная часть окна должна составлять не более 40 см, а створки должны открываться настолько, чтобы они были в пределах досягаемости как с внутренней стороны, так и с внешней для удобства мытья. Окна должны открываться достаточно легко. Механизм фурнитуры должен позволять открывать окна неограниченное количество раз. Обязательно наличие функции микропроветривания («щелевого») проветривания. Благодаря данной функции вы можете обезопасить себя от сквозняка. Это особенно актуально, если в доме есть маленькие дети.

Очень важно правильно установить окно, ведь от малейших погрешностей при установке возможна плохая теплоизоляция и различные неисправности при его функционировании. Каким бы качественным ни было окно, все определяется правильностью установки. Поэтому здесь не стоит экономить, и, безусловно, верным решением будет вызов специалиста, который сможет точно замерить оконный проем, а затем непосредственно выполнить и саму установку. Размер окна должен идеально соответствовать оконному проему. Также правильная установка пластикового окна существенно продлевает его дальнейший срок службы.

Недостатки.

Следует знать, что самой слабой частью в оконной конструкции является место соединения оконной рамы со стенкой. Это объясняется тем, что стена будет менее чувствительна к перепадам температур, чем окно, а значит, будет меньше деформироваться. Также в месте соединения рамы и стены всегда, даже при самой идеальной установке, будут оставаться микрощели, через которые снаружи будет просачиваться холод и влага. Насколько качественно было установлено окно — настолько долговечным оно будет. И, по сути, только при правильной установке вы сможете реально оценить качество выбранного вами изделия.

Это те моменты, которые являются слабыми сторонами пластиковых окон. Следует понимать, что практически невозможно определить надежность и качество окна и фурнитуры заранее, до того, как его установят. И квалификацию специалиста, который будет производить установку, заранее проверить трудно. Поэтому единственным выходом в данной ситуации будет воспользоваться услугами известных производителей, которые смогут предоставить гарантию на качество изделия и его правильную установку специалистом.

Просмотров: 3 488

---



« Предыдущая запись Следующая запись »

oknoudoma.ru
