Нужна ли вам буржуйка? — INMYROOM

Печка-буржуйка – едва ли не самый простой вид бытовых отопительно-варочных печей. И наверное, самый бюджетный и непритязательный в эксплуатации. Но нужна ли она вам на даче или доме? Разбираемся вместе.

Когда имеет смысл покупать буржуйку?

1. У вас есть дачный домик небольшого размера. Главное достоинство небольшой печки – ее способность очень быстро согреть помещение. Если постоянно живете на даче летом, а осенью и зимой совершаете на нее лишь редкие набеги, без буржуйки или одного из ее современных вариантов не обойтись. Русская печь, «голландка» или камин – это всерьез и надолго, пока они разогреются, буржуйка уже наполнит теплом всю комнату.

2. Вы собираетесь жить в лофте. Буржуйка может стать не столько отопительным прибором, сколько выразительным элементом интерьера, если поддерживает общий стиль помещения. В лофте или шале такая печка более чем кстати, особенно если она выполнена из чугуна и украшена чугунными вензелями. Иногда буржуйку ставят в антикварный портал камина, в этом случае она выполняет роль топки.

Когда нет смысла использовать буржуйку?

1. В загородном доме кто-то живет постоянно. Если жизнь в доме продолжается и осенью, и зимой, дом надо топить постоянно, то в этом случае буржуйка – не самый экономичный вариант. Голландка или русская печь будут держать тепло намного дольше. Правда, на юге Европы, в Италии и Франции, ее как-то подключают к трубам парового отопления – буржуйка быстро нагревает воду, которая потом идет по трубам и отапливает весь дом. Но у них ведь там тепло…

2. В доме есть маленькие дети и животные. Металлическая печка сильно накаляется, об нее легко обжечься, поэтому детей наедине с буржуйкой оставлять нельзя.

3. Вы не хотите «дежурить» у печки сами и вам некого поставить на такое дежурство. Буржуйку нельзя затопить и забыть о ней. Нужно все время подкидывать в нее дрова или специальное топливо, работать кочергой, следить за безопасностью.

Мнение профи: что скажут дизайнеры?

«У меня такая печка стоит на даче. Плюс этих печей в том, что они не так затратны, как классические камины, не требуют сложного монтажа. Буржуйка может занимать минимум места, если это маленькое помещение, как у меня. Очень быстро разогревает помещение, но и быстро остывает».

Дом Ирины Лаврентьевой в Подмосковье. Фото: Сергей Ананьев

«Мы один раз использовали в интерьере такую печку. Правда, это была не настоящая буржуйка, а электрическая имитация, электрокамин. Однажды обновляли гостинно-кухонную зону в квартире, разрабатывая очередное лофт-пространство.

Оголяли все трубы отопления, бетонный потолок, оригинальную кирпичную кладку. Буржуйка на металлическом листе и рядом кинутые дрова на фоне всей этой красоты смотрелись, конечно, обалденно! Для индустриальных, брутальных и скандинавско-уютных интерьеров буржуйка – отличный вариант».

Дизайн: ToTaste Studio

Дизайн: ToTaste Studio

www.inmyroom.ru

самая эффективная конструкция и её чертежи

В домах, в которых люди проживают долгое время, качественные и функциональные отопительные устройства должны осуществлять свою работу в постоянном режиме. Это поможет обеспечить в доме комфортный и стабильный температурный режим, причем круглые сутки.

Для этой цели обычно используются печи, отличающиеся оптимальными показателями теплоемкости. Они максимально долгое время отдают тепло от проведенных время от времени топок. Кроме этого, широко используются разнообразные котлы, которые в постоянном режиме прогревают воздух или применяемый жидкий теплоноситель. Это что касается жилых помещений и сооружений.

Те что относятся к категории нежилых, отапливаются немного иначе. По той причине, что тепло здесь необходимо только иногда, получать его требуется максимально быстро и с одновременными небольшими материальными тратами. К подобным помещениям можно отнести такие объекты, как теплицы, разные вагончики, сараи, небольшие домики. Для них оптимальным вариантом будет эффективная буржуйка с водяным контуром своими руками самостоятельно сделанная и работающая на отработке

Основные преимущества буржуйки

По своей конструкции — это самая примитивная печь, которая, при этом, уже довольно давно доказала свою идеальную эффективность. Именно по этой причине печи, которые работают на отработке, и в настоящее время не теряют своей востребованности. Можно без проблем найти подходящий чертеж и сделать конструкцию своими руками.

Некоторые производители современного отопительного оборудования еще занимаются выпуском добротных моделей заводского плана, но, несмотря на это, буржуйки на дровах или на отработке довольно часто изготавливаются своими руками, опираясь на чертеж. При этом их общие характеристики порой намного выше, чем у стандартных заводских вариантов.

Ниже будут описаны основные особенности данного отопительного устройства, которые помогут определиться с тем, на какие важные детали необходимо обратить особое внимание, если было принято решение сделать печку своими руками.

    Среди основных преимуществ данной печи можно отметить такие положительные факторы, как:
  • Буржуйка – это относительно простая конструкция, которая без особых проблем может быть выполнена простым мастером посредством использования подручных инструментов и материалов;
  • Данное изделие в результате получается довольно мобильным, причем даже при применении толстого металлического листа или футеровки;
  • Благодаря наличию стенок, выполненных из металла, печь оперативно нагревает помещение — именно по этой причине данное устройство для загородных дачных домиков и гаража является идеальным вариантом;
  • Низкая себестоимость печи, а также используемого топлива, так как очень часто подобные печи работают на отработке.

Прежде чем сделать печь такого плана, опираясь на чертеж или фото, стоит знать о наличии некоторых недостатков. По причине небольшой теплоемкости такая печь прогревает помещение тогда, когда осуществляется непосредственно сама топка.
Очень сильно нагревается стенка прибора, поэтому требуется предельная осторожность в процессе обращения с печью.

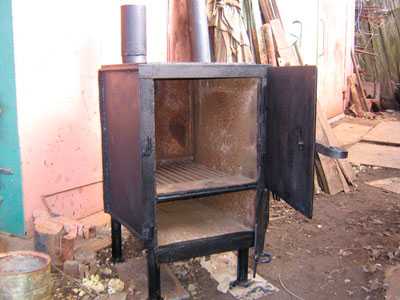

Основные модели самодельных буржуек

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки
Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.

Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его  из простого железа, у которого толщина равна 1 мм.
В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

Форма и материал для корпуса
При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

    Кроме того, используются такие элементы, как:
  • Погонажные профили;
  • Квадратной формы труба;
  • Специальные уголки;
  • Арматура;
  • Прут.

Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку. Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.
Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.

Важные узлы конструкции

Чтобы сделать прочную буржуйку для гаража, рекомендуется воспользоваться детальными схемами, фото здесь не помогут. Чертеж поможет самостоятельно выполнить практичный и очень эффективный вариант печи, которая будет идеальным решением для обогрева гаража или иного помещения.

Изготовление топочной камеры


Стоит отметить, что чем большей по размеру является топка по своей площади, тем будет лучше, так как печь, которая работает и на масле, и на дровах, и на отработке, передает функцию эффективной передачи тепла. Кроме этого, важно иметь приличную площадь дна камеры, тогда получится хорошо уложить дрова или иной теплоноситель. Именно по этой причине форма печи должна быть цилиндрической, а также уложенной набок. Все прямоугольные печи тоже должны быть ориентированы строго горизонтально. Вертикальное расположение возможно только в том случае, если печь характеризуется крупными габаритами.

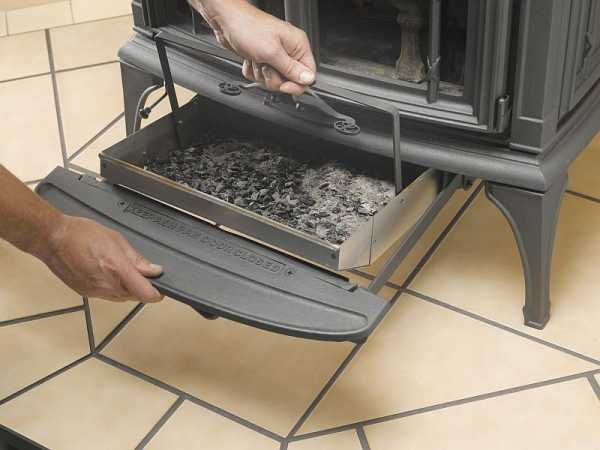

Изготовление зольника
Данный конструкционный элемент делается далеко не всегда, так как зола может убираться непосредственно из топливной камеры. Чтобы обеспечить подачу воздуха, в дверце просто придется высверлить небольшие отверстия. Если планируется изготовить печь для гаража с зольником, то он может иметь вид короба. Подобная конструкция дает возможность не забирать пространство топочной камеры. Металл в данном случае можно использовать довольно тонкий, так как опасности прогорания не существует. Приваривать его также не потребуется, достаточно просто прикрутить все винтами.

Колосниковая решетка
Если подобный элемент применяется, то он эффективно разделяет камеру и зольник, расположенный в корпусе. Колосники вполне можно использовать заводские, выполненные из чугуна. В обязательном порядке соблюдается правило расстояния. Интервал между решетками должен быть равен 10 мм. Для крепления вполне можно использовать специальный уголок, который своей наружной гранью повернут в топливную камеру.

Проемы и дверцы
Подобные элементы, как правило, изготавливаются из металла, который обычно остается после того, как проводятся работы по вырезанию нужных деталей. Дверцы с корпусом соединяются посредством сварки и стальных навесов.

В обязательном порядке осуществляется установка прочного запирающего устройства – задвижки или засова.

Особого внимания заслуживают проемы, так как здесь необходимо использовать стандартные размеры, которые отображают чертежи:

  • Для топки 250 на 250 мм.
  • Для поддувала — высота 100 мм и ширина 250 мм.
  • Навесы обычно ставятся по одной вертикали, при этом расстояние между многочисленными проемами составляет примерно 10 см.
Чтобы через проемы и дверцы не выпадали угли, топочный проем лучше сделать примерно на пару сантиметров выше уровня колосниковой решетки.

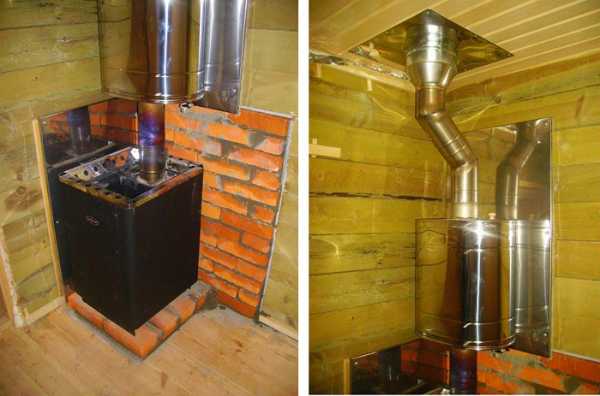

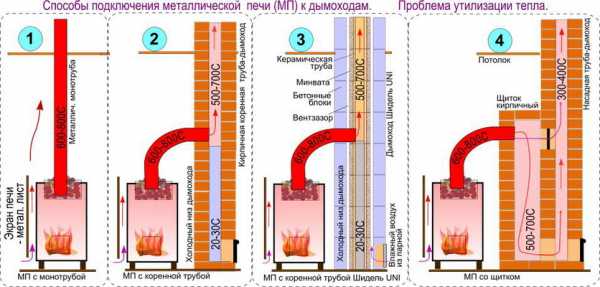

Отведения газов и дыма

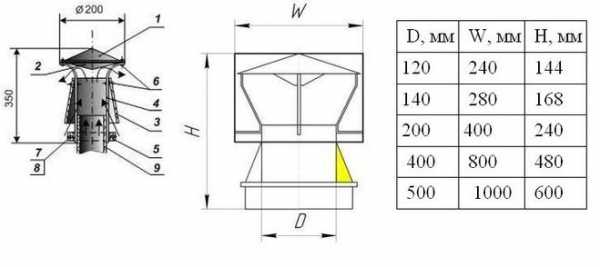

Трубы для данной печи должны быть диаметра от 100 до 150 мм. Данный элемент принимает непосредственное участие в процессе передачи тепла, потому изготавливается из качественной стали, а также не утепляется.

Такая деталь, как патрубок, обычно располагается сбоку, а также на самом верху печи, причем первый вариант является наиболее предпочтительным.

Трубы в помещении обычно ведутся не по самым коротким линиям, но строго в одну из самых удаленных точек и одновременными наклонными и горизонтальными участками. Подобная конструкция значительно увеличивает объем полученного тепла.

Трубы, которыми оснащена печь, как показывают чертежи, в обязательном порядке должны быть оснащены задвижками – двигающимися по направляющей или поворотными.

Необходимость в подобных элементах основана на том, что можно максимально эффективно регулировать процесс отведения дыма, перекрывать дымоход на время, когда топка не осуществляется.

Задвижка на трубы должна быть установлена в обязательном порядке, особенно если предпринимаются разные меры относительно увеличения общей теплоемкости печи.

Детали для значительного увеличения горения и теплоемкости
Трубы при изготовлении печи, работающей на отработанном масле, это не единственный необходимый элемент. Важно обеспечить оптимально долговременный процесс горения. Для печи, которая работает на отработанном масле, идеально подойдет специальный подвешенный груз. По мере сгорания топлива, он силой своей тяжести будет прижимать загрузку к колосникам. В качестве такого груза может использоваться металлический блин с отверстием.

В качестве элементов, обеспечивающих теплоемкость, можно использовать камень.

Здесь можно отметить такие варианты исполнения:

  1. Если печь работает на отработанном масле, оптимально подойдет футеровка со специальными огнеупорными плитами. Он идеален тем, что корпус из металла намного меньше изнашивается, а также сохраняется объем топки;

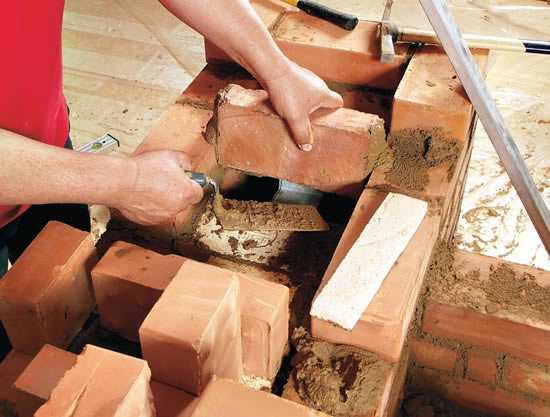

  2. Иной метод основан на обкладывании всех стен кирпичом. В результате можно получить печь, которая работает на отработанном масле;
  3. Есть чертежи печей, работающих на масле, которые имеют в своей верхней части открытый короб. В него закладывается камень или кирпич.
  4. Очень часто буржуйка, работающая на масле, конструируется именно так, что с двух ее сторон будет находиться сетка для прочной фиксации камней.

Подводя итоги

В данной статье были описаны основные моменты по изготовлению печей, которые работают на масле. Если знать все основные моменты их изготовления, можно быстро сделать буржуйку самостоятельно.

Все это только самые основные моменты, но есть также многочисленные дополнительные детали, типа ножек, ручек для перемещения и защитный экран. Данные детали обычно отражают чертежи, потому сделать все будет максимально легко и просто.

gidpopechkam.ru

принцип работы и этапы монтажа

Современные многоквартирные дома плохо сохраняют и поддерживают тепло, поэтому даже при незначительном снижении процента теплоснабжения температура быстро падает. В такой ситуации на помощь придет современная буржуйка в квартире. Она поможет пережить холодные зимы в уютной обстановке и не тратиться на дорогостоящие электрические обогреватели и их обслуживание в дальнейшем.

Буржуйка в квартире с современным дизайном

Но сейчас к буржуйкам предъявляются высокие стандарты качества, а именно:

  • Соблюдение правил пожарной безопасности.
  • Привлекательный внешний вид.
  • Экономия топлива.

Риски возгораний при использовании буржуйки

Конструкция устаревших буржуек

Правила пожарной безопасности должны учитываться при установке буржуйки в первую очередь. Устаревшие конструкции представляют собой печки из листов металла или из частей литого чугуна. Такие конструкции никогда не отличались разнообразием, а изготавливали их в форме цилиндра или куба с внутренней топкой, где и сжигались дрова или уголь.

Устаревшие модели представляют собой печки из листов металла или из частей литого чугуна

Так, топливо сгорало в топке и сильно нагревало прибор. Печь превращалась в раскаленный элемент, а риск возгорания близлежащих вещей был слишком велик. Статистика гласит, что чаще всего в те времена пожары случались именно из-за неправильной эксплуатации устройства.

Современные модели и их защита от возгораний

Сейчас буржуйку можно приобрести в магазине или попробовать изготовить своими руками, следуя специальным инструкциям.

Современная модель буржуйки

Естественно, на заводах устройства конструируют только с соблюдением норм пожарной безопасности. А вот за это качество у самодельного аналога полностью отвечает его создатель, потому что производство и установка не контролируется профессионалами. Мастер самостоятельно разрабатывает план монтажа и схему. Здесь можно полагаться только на его знания.

Прочитайте так же статью о буржуйке в деревянном доме в дополнение к данному материалу.

Правила пожарной безопасности

Несмотря на то, что нет необходимости организовывать какие-то специфические работы при возведении буржуйки, следует придерживаться некоторых требований пожарной безопасности:

  • На чертежах иногда отсутствует фундамент для печи или другое укрепление для пола, то есть основа всей конструкции. Но буржуйку не нужно ставить на незащищенный пол, он будет нагреваться. В связи с этим рекомендуется в качестве основания применять бетонную основу.

Буржуйку не нужно ставить на незащищенный пол, он будет нагреваться

  • Если в топку печи закладывается уголь или дрова, буржуйку нужно расположить так, чтобы искры случайно не попали на окружающие предметы и не спровоцировали возгорание. В полуметре от устройства не должно находиться горючих материалов.
  • Труба для печи тоже должна соответствовать требованиям пожарной безопасности. Её следует плотно прикрепить к корпусу, проверив отсутствие просветов в месте стыковки, через которые будет проникать дым.
  • При выходе трубы через стену в ней нужно поставить распорки под диаметр трубы. Это позволит предотвратить её нагревание от циркулирующего внутри горячего воздуха. Если этого не сделать, то со временем плотность бетона будет ухудшаться, что спровоцирует формирование сколов.

Рекомендуем изучить материал о порядке установки печи в деревянном доме в дополнение к данной статье.

При выходе трубы через стену в ней нужно поставить распорки под диаметр трубы

Читатели считают данные материалы полезными:
  • Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
  • Самостоятельное возведение печи голландки по схемам и чертежам

Процесс изготовления буржуйки

Сейчас большинство жителей больших городов уже забыли, что такое буржуйки и даже не задумывались об установке такой печи у себя в квартире. На самом деле печь буржуйка для квартиры поможет пережить лютые морозы при возникновении проблем с центральным отоплением. Заменить такой прибор может только электрический генератор, но устанавливать индивидуально и пользоваться им довольно затратно. Печь, о которой идет речь, можно установить самому, главное разобраться с тем, как установить печь-буржуйку в квартире.

Этапы сборки

  • Первым делом необходимо подготовить все детали для последующей сборки. Основной элемент — это сама печь. Можно взять корпус старой модели из чугуна. Она будет быстро разогреваться и хорошо отдавать тепло.

Основной элемент буржуйки — это её корпус

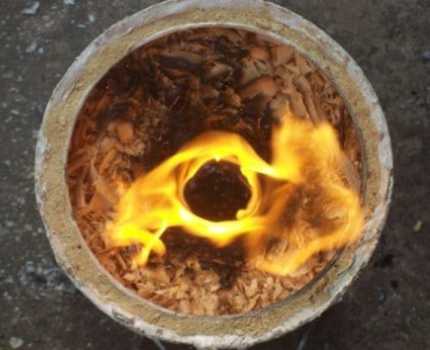

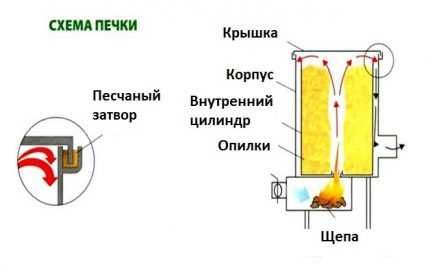

Совет! При изготовлении буржуйки, работающей на топке опилками, в качестве камеры можно выбрать трубу из металла нужного диаметра.

  • Далее следует подготовить трубы для постройки дымохода. Первая труба будет присоединяться к самой печке — её стенки должны быть достаточно плотными. Остальные рекомендуется изготовить из оцинкованной жести, её часто применяют при конструировании сливов после дождя.

Трубы для постройки дымохода и сооружение дымохода

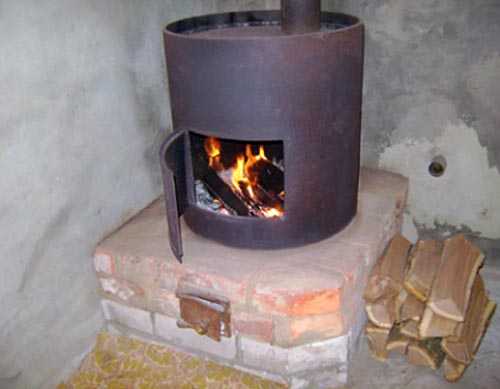

  • Печка ставится на железный лист и на кирпичи для формирования изоляции буржуйки на деревянном полу и предотвращения пожара.
  • Сооружение дымохода. Для этого из форточки в окне вынимается стекло и вместо него устанавливается железная пластина с отверстием под трубу.
  • От самой буржуйки отходит труба с толстыми стенками для продления срока эксплуатации. Тонкое железо быстро перегорит. Затем две трубы соединяют вместе
  • Для скрепления толстой трубы с печкой можно заранее подготовить хомут из огнетушителя, обрезать его и сжать до необходимого диаметра. Оставшиеся щели замазываются глиной.
  • На улице дымоотвод нужно направлять вверх, а не в сторону.

Примечание! В комнате температура благодаря буржуйке повышается довольно быстро. Но для растопки лучше взять уголь, а не дрова, он поможет сэкономить на топливе и продлит работу устройства.

Отличительные особенности буржуйки с водяным контуром

Буржуйки с водяным контуром чаще всего можно встретить в современных квартирах. От обычных моделей их отличает крепление котла и нескольких радиаторных батарей. Таким образом, они повышают температуру во всей квартире вместо одной комнаты.

В буржуйке с водяным нагревом есть полость, где нагревается теплоноситель и в процессе работы горячие водяные пары омывают котел из металла со всех сторон, нагревая перегородки камеры и удерживая температуру длительное время. Советуем подробнее прочитать на нашем сайте как встроить водяной котел в буржуйку самостоятельно и найти ответы на интересующие вопросы.

Буржуйка с водяным контуром

Примечание! В качестве водонагревателя используется чугунный радиатор. Его нужно хорошо почистить, разобрать и между каждой секцией поставить бумажные прокладки.

Процесс сборки деталей водонагревателя

  • Если секции соединяются между собой, то в них вворачивается ниппель с подходящей резьбой. Далее на них надевается асбестовый шнур, а ниппеля затягиваются при помощи ключа.
  • После полноценного стяжения двух секций к ним крепится третья и т.д.

Схема для сбора буржуйки с водяным контуром

Вход и выход воды лучше располагать по диагонали к батарее, остальные отверстия перекрываются пробками.

Этот материал отлично дополнят следующие публикации:
  • Особенности использования дровяной буржуйки на даче
  • Буржуйка длительного горения своими руками: пошаговая инструкция

Достоинства и недостатки печей буржуек

Буржуйки в сравнении с другими отопительными приборами выигрывает благодаря следующим пунктам:

  • низкая цена производства;
  • простота конструкции, так как главное правило — установка дымохода с подходящей тягой;
  • возможность выбора топлива;
  • независимость от электроэнергии.

Современная буржуйка обладает множеством достоинств по сравнению с другими отопительными приборами

А вот единственный и главный недостаток — это невозможность вновь добавить топливо во время работы буржуйки, пока полностью не сгорит первоначальная порция. Но даже такой недостаток несложно исправить. Достаточно подсоединить водяной контур к нескольким батареям из других помещений. Так можно получить полноценное отопление опилками целого дома или квартиры.

Буржуйка позволяет отапливать квартиру полностью

Чем лучше топить печь

Многие из тех, кто, наконец, решился пользоваться данным источником энергии, задаются вопросом, как отапливать квартиру буржуйкой и какое топливо лучше взять для этой цели.

Примечание! Главный источник тепла при топке буржуйки — это дрова. Кроме того, можно для этой цели применять опилки, брикеты или бумагу. Также рекомендуется топить углем, при условии, что буржуйка оснащена чугунными колосниками.

Дрова — самое распространенное топливо — они хорошо и долго горят.

Дрова — самое распространенное топливо для буржуйки.

Брикеты могут быть торфяными, из опилок, соломы или шелухи. Это отличное решение для топки, когда негде хранить дрова.

Брикеты — прекрасное решение для топки печи

Уголь — самое дорогое горючее, но зато он тлеет длительное время, выделяя большой объем тепла.

Буржуйка, работающая на угле

Итак, экономичная буржуйка при условии соблюдения правил пожарной безопасности может использоваться и в современных квартирах. Кроме того, самостоятельное изготовление не займет много времени. Мастер должен внимательно ознакомиться со схемами и приступать к работе.

Печь буржуйка — наиболее оптимальное и простое средство для обогрева и отопления помещения

kamin-maker.ru

Печь буржуйка + фото, видео

Конструкция буржуйки, получившая широкое распространение еще в 19 веке, не потеряла своей актуальности и в настоящее время. На заре прошлого столетия она служила основным способом обогрева в жилых помещениях, где не было возможности установить стационарную печь. С появлением центрального отопления популярность буржуйки снизилась, но во время войны, да и просто в армейских полевых условиях, помощь подобной печи незаменима.

Виды самодельной печи

Выбор наиболее подходящей конструкции буржуйки зависит от места и целей ее эксплуатации. Гараж – ваш второй дом, и вы проводите в нем все свободное время независимо от погоды на улице? Оптимальным решением будет сделать печь, использующую отработанное топливо. Решили обзавестись буржуйкой на даче? Тогда лучше предусмотреть вариант с возможностью приготовления пищи. Если планируется эксплуатировать печь на улице, внешний вид не имеет особого значения, а вот для дома желательно сделать красивый источник отопления. В зависимости от назначения, буржуйки можно классифицировать на следующие виды:

  • устройства, оборудованные поверхностью для приготовления пищи;
  • печи длительного горения;
  • конструкция с увеличенным эффектом теплоотдачи.

Зачастую для изготовления буржуйки не требуется значительных финансовых затрат для приобретения материалов. Умельцы предлагают сделать печь из следующих подручных материалов:

  • металлического ящика;
  • газового баллона;
  • бидона для молока или другого металлического предмета цилиндрической формы;
  • подходящих листов металла.

В стандартные элементы буржуйки входит:

  • камера для сжигания топлива;
  • колосниковая решетка;
  • отделение для золы;
  • труба-дымоход.

Отдельные конструкции буржуйки могут отличаться от привычных стандартов, усовершенствоваться и дополняться индивидуальными элементами.

Устройство на отработанном топливе

Сделать в гараж своими руками буржуйку с использованием для отопления отработанного топлива – двойная выгода. Получая желаемое тепло, владелец печи одновременно утилизирует отходы. В устройство подобной конструкции входит два резервуара, соединительная трубка и дымоход. Резервуары для буржуйки можно сделать цилиндрической или прямоугольной формы. Любому строительству предшествует подготовительный этап, включающий проектирование будущей печи.

Размеры резервуаров варьируются от объема предполагаемого топлива. Сделать соединительную трубку необходимо с соблюдением определенных пропорций: 10 см – минимальный диаметр, длина превышает диаметр в 4 раза. По всей окружности и длине соединительной трубки требуется сделать отверстия в количестве 50 штук. Располагается она между двумя емкостями. Высота дымохода печи – не менее 4 метров.

Что еще потребуется сделать для такой буржуйки? Нижний резервуар оборудуется крышкой с двумя отверстиями – для подачи масла и воздуха, снизу монтируются ножки. После чего все части печи (2 резервуара и соединительная трубка) подвергаются тщательной сварке.

Принцип действия буржуйки на отработке заключается в следующем:

  • в холодную печь через горловину в нижней емкости заливается отработанное топливо;
  • затем в это же отверстие подается материал для растопки;
  • при работе слышится небольшое гудение – это нормальный процесс.

Если сделать емкости достаточных размеров, верхнюю можно использовать для разогрева пищи или воды.

Важно! Уровень топлива в печи не должен доходить до крышки резервуара, обязательно оставляйте свободное пространство.

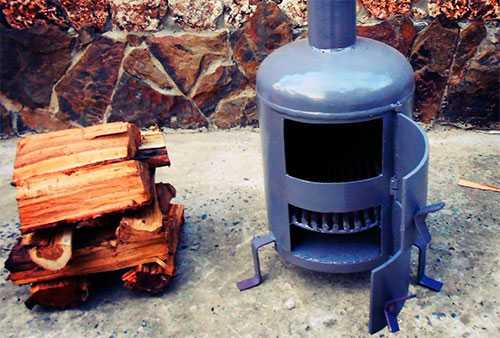

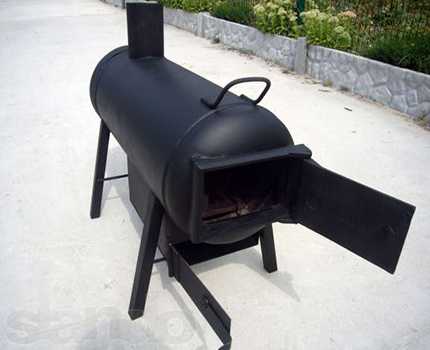

Конструкция из газового баллона

Являясь обладателем газового баллона, сделать из него буржуйку своими руками – самое верное решение. Толстые стенки позволят изготовить мобильную и долговечную конструкцию. Сделать печь предлагается в двух вариантах – расположив баллон горизонтально или вертикально. Рассмотрим подробно второй вариант буржуйки. Изготовление проходит в несколько этапов:

  • в центре баллона размечается вход в камеру сгорания;
  • отступив вниз 10 см, наносится контур для поддувала;
  • сделать отверстия можно при помощи болгарки;
  • между двумя дверцами чертится замкнутая линия, по которой баллон разрезается автогеном на две части;
  • к нижней форме печи в районе распила приваривается решетка, через которую зола от сгоревших дров будет попадать в поддувало;
  • после крепления решетки газовый баллон обратно соединяется с помощью сварки;
  • в районе вентиля для правильной работы печи необходимо сделать отверстие диаметром около 20 см, в которое устанавливается труба, выполняющая функцию вытяжки;
  • осталось сделать для буржуйки ножки, и основная часть работ завершена.

Если вы относите себя к эстетам и хотите поразить своей аккуратностью друзей, зашедших в гости на огонек, можете вскрыть конструкцию жаропрочной краской.

Подобная буржуйка подходит исключительно для отопительных целей. Если в поставленные задачи входит разогрев или приготовление пищи, то необходимо сделать некоторые корректировки в верхней части печи. Для этого вместо срезанной верхушки внутрь привариваются прутья для возможности установить посуду. Сделать отверстие для трубы, обязательное для любой буржуйки, необходимо сбоку в верхней части устройства. В моменты, когда буржуйка используется только для обогрева, решетка для посуды закрывается крышкой, выполненной из отрезанной части баллона.

Совет! Не забудьте оборудовать крышку печи удобными ручками для удобства снятия при нагреве металла и заварить отверстие, где находился вентиль.

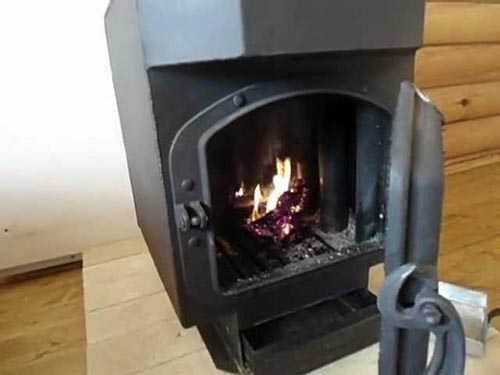

Прямоугольная буржуйка

Для дачных домов больше подойдет прямоугольная печь буржуйка. Для эффективного и длительного использования очень важно сделать обогревательный прибор из правильно подобранных по толщине металлических листов. Излишне тонкий материал быстро прогорит и буржуйка выйдет из строя в кратчайшие сроки, а если сделать печь из слишком толстых листов, долгий прогрев значительно снизит эффективность ее работы. Оптимальная толщина материала для стенок – от 4 мм. Перегородки лучше сделать из металла толщиной более 10 мм. Для прямоугольной буржуйки также понадобится решетка, труба для вытяжки и уголки для подставки. Правильная конструкция обеспечит экономное расходование топлива и возможность регулировки притока воздуха.

Можно сделать печь аналогично газовому баллону с вертикальным расположением, но лучше модернизировать устройство с целью увеличения КПД. В этом случае, помимо корпуса, из металла большей толщины необходимо сделать перегородки, предназначенные для установки в верхней части топливного отсека. Небольшое усовершенствование создает для дыма своеобразный лабиринт, замедляющий процесс остывания буржуйки. Вверху, помимо дыры для дымохода, рекомендуется сделать еще одно отверстие, позволяющее готовить пищу.

Совет! Приваривая боковые стенки буржуйки ко дну, с помощью уровня проследите за строгим соблюдением вертикальных линий.

Внутреннее пространство печи делится на 3 части – зольник, топку и «лабиринт» для дыма. Между первыми двумя устанавливается решетка, на которую укладывается твердое топливо. Если вы хотите сделать ее своими руками, позаботьтесь о наличии толстой листовой стали. Полоски шириной 2,5-3 см и длиной, соответствующей размерам буржуйки привариваются к металлическим прутам диаметром 1,5-2 см на расстоянии 5 см друг от друга. Специалисты рекомендуют сделать съемную решетку для возможности ее чистки или замены. Для крепления внутри буржуйки предварительно по всей длине привариваются уголки.

Следующий этап – сделать полосы опоры, приваренные к боковым стенкам печи и можно переходить к изготовлению дверец для топки и зольника. Закрепить их на основной конструкции буржуйки помогут навесные петли. В заключение следует сделать трубу-дымоход.

Печи длительного горения

Дрова в стандартных устройствах быстро прогорают и требуют регулярного добавления. Но умельцы предлагают сделать печь буржуйку длительного горения, особенно необходимую для отопления дачи. Ее конструкция кардинально отличается от видов, описанных в предыдущих разделах. Для изготовления потребуется цилиндрическая емкость из металла подходящей толщины. Процесс создания буржуйки длительного горения включает следующие шаги:

  • верхняя часть срезается, в дальнейшем она выполняет функцию крышки;
  • вверху сбоку буржуйки следует сделать отверстие для вытяжки;
  • дрова закладываются через верхнее отверстие, а не через боковые дверцы как в стандартных печах;
  • затем необходимо сделать металлическую окружность, диаметром немного меньше буржуйки, имеющую в центре отверстие;
  • в подготовленный проем вставляется труба, превосходящую печь по высоте и выполняющую функцию поддувала, с целью поддержания процесса горения за счет поступления кислорода;
  • в заключение требуется сделать проем в крышке буржуйки, обеспечивающий свободный, но плотный проход трубы-поддувала.

В готовое устройство первоначально погружается топливо. Когда дрова хорошо разгорятся, сверху погружается диск с вытяжной трубой, затем закрывается крышка. Принцип действия конструкции печи заключается в недостаточной подаче кислорода, в результате чего древесина не прогорает быстро, а медленно тлеет, обеспечивая теплом на протяжении 8 часов.

Особенности изготовления

Чтобы повысить КПД буржуйки, целесообразно сделать вытяжную трубу, максимально проходящей по помещению. Горизонтальное положение вытяжки на определенном участке позволит дыму дополнительно обеспечивать подачу тепла, а не выходить моментально наружу.

Проявляя заботу о мерах безопасности, специалисты рекомендуют сделать вокруг буржуйки короб, предотвращающий риск ожогов. Для этого потребуется на расстоянии 5-10 см от печи установить дополнительные пластины. Воздушная прослойка не допустит значительного нагрева короба и обеспечит комфортные ощущения при нахождении вблизи буржуйки. Подобную защиту лучше сделать для прямоугольной печи, при цилиндрической форме конструкция нецелесообразна.

Отдельные умельцы приспосабливают буржуйку для двух видов топлива. Дополнение конструкции инфракрасной горелкой позволяет сделать универсальную печь, работающую на дровах и газе. Проявляя фантазию, некоторые создают модели, служащие оригинальным украшением дачи или способные нагревать воду в баке, расположенном рядом с печью.

Преимущества и недостатки буржуйки

Изучив достоинства и отрицательные стороны конструкции, можно сделать вывод о необходимости или ее отсутствии сделать своими руками буржуйку. Основные преимущества заключаются в следующем:

  • возможность использования недорогого сырья: для отопления подойдут опилки, дрова, торф или уголь;
  • небольшие финансовые затраты, чтобы сделать устройство, приобретение готовой печи обойдется гораздо дороже;
  • компактные размеры конструкции;
  • возможность эксплуатации буржуйки без капитального дымохода;
  • легко переносится в другое место.

Отрицательные стороны включают следующие моменты:

  • обязательная защита на полу в случае выпадения угольков;
  • качественная теплоизоляция поверхности стены, расположенной вблизи буржуйки;
  • раскаленные стенки являются источником риска для получения ожогов;
  • быстрый расход топлива, обогрев осуществляется только при регулярном добавлении.

Как и любой обогревательный прибор, буржуйка обладает определенными достоинствами и некоторыми недостатками. Поэтому, прежде чем сделать своими руками удобную печь, продумайте максимально подходящую для ваших целей конструкцию, тогда полученный результат будет радовать вас длительное время.

bouw.ru

Буржуйки на дровах своими руками

И в частном дачном домике, и собственном гараже или мастерской всегда неплохо иметь мобильную или стационарную печку-буржуйку. На сегодняшний день в продаже представлено немало разных моделей этих отопительных приборов, но стоить они могут недешево. Поэтому, если есть опыт работы с металлом, подходящий материал и нужные инструменты, часто печки делают самостоятельно.

Буржуйки на дровах своими руками

Буржуйки на дровах своими руками

Какую модель буржуйки на дровах своими руками выбрать – это решать мастеру, так как эти самодельные приборы могут иметь самый различный вид и изготавливаться как из нового материала, так и из подручных металлических предметов.

Народные умельцы научились приспосабливать для изготовления печек-буржуек металлические бочки со стенками, имеющими толщину в 2,5—3 мм, газовые или кислородные баллоны, трубы среднего диаметра, металлические листы и даже диски от больших автомобильных колес.

Содержание статьи

Инструменты для изготовления буржуйки

Для работы с металлом будут нужны специальные инструменты, некоторые из них имеются почти в каждом частном доме, а другие придется прикупить или же арендовать.

  • Угло-шлифовальная машинка — «болгарка» и расходный материал в виде отрезных дисков и шлифовальных кругов.
  • Аппарат для сварки, мощностью 200 А, и также расходный материал – электроды Ø 3 и 4 мм. Кроме этого, обязательно понадобится специальная маска и защитный костюм.
  • Щетка металлическая.
  • Молоток-шлакоотделитель.
  • Измерительные инструменты — складной метр, длинная металлическая линейка, рулетка, мел или маркер.
  • Плоскогубцы, молоток, зубило.
  • Дрель со сверлами по металлу различных диаметров.

Выбор модели печки чаще всего зависит от того, где ее планируется расположить, так как для жилых помещений требуется более эстетичный внешний вид отопительного прибора и повышенная безопасность. Поэтому для установки в доме лучше всего подойдет вариант, изготовленный из металлических листов или отрезка трубы среднего диаметра.

Для гаража подойдет любая из существующих моделей, но лучше выбрать такую, которая поможет не только принести в помещение тепло, но и согреть воду.

Чтобы окончательно определиться с выбором, стоит рассмотреть разные варианты и ознакомиться с процессом их изготовления.

Печка из газового баллона

Выполнение монтажа буржуйки из баллона может проходить по-разному:

  • С использованием одного баллона с вертикальным или горизонтальным его расположением;
  • С использованием двух баллонов, которые устанавливают друг на друга перпендикулярно.

Вторая модель даст больше тепла, так как нагревающаяся площадь печи получается практически в два раза больше.

Баллон сам по себе имеет аккуратный вид, на нем можно сделать варочную поверхность, и если придать готовой печке достойную внешность, то ее можно установить даже в жилом помещении.

Материалы для изготовления

Для изготовления первой модели понадобится один баллон, для второй, соответственно, два, но кроме этого для изготовления печи потребуется:

  • Стальной лист толщиной не менее 3 мм — из него будет изготовлена перемычка между топкой и зольником, а также варочная плита.
  • Если хочется, чтобы печь выглядела более респектабельно, то нужно приобрести готовую чугунную дверцу с литым рисунком для топки и зольника.
  • Если же внешний вид не столь важен, то дверцу можно изготовить из фрагмента металла, вырезанного из самого баллона или из стального листа.
  • Труба для дымохода диаметром в 90 — 100 мм.
  • Арматурный прут диаметром в 12 — 15 мм или стальной уголок для изготовления колосника и ножек. Колосник из чугуна также можно приобрести в специализированном магазине или колосником может послужить дно уложенного горизонтально баллона, в котором просверливают отверстия.

Любую из моделей можно изготовить не только из баллонов большого размера, но и из маленьких — это будет зависеть от места, которое для печи отведено.

Подготовка газового баллона

Перед началом работ баллон нужно подготовить, тем более, если емкость не новая, а уже была в эксплуатации. В этом случае, внутри баллона всегда может оставаться определенная концентрация газа, и при возникновении искры во время его резки возможен взрыв. Нельзя пренебрегать мероприятиями по соответствующей подготовке емкости, так как проводить работы будет крайне опасно.

Подготовка проводится в такой последовательности:

  • Первым делом откручивается вентиль, который расположен сверху баллона, освобождается отверстие, в которое он установлен. Емкость оставляют на улице или в хозяйственном помещении примерно на сутки, заполнив ее до верха водой.
  • По истечении этого времени вода из баллона сливается. При этом нужно учесть, что жидкость будет иметь неприятный запах, поэтому сливать ее нужно поодаль от жилья.
  • Промытый баллон вполне может использоваться в работе, так как вместе с водой из него должны удалиться последние остатки газа.
Изготовление вертикальной печи из баллона
  • Первым шагом подготовленный баллон размечается — на нем обозначаются расположение топки и зольника. Для этой процедуры понадобится маркер и гибкая измерительная рулетка —  благодаря ее достаточно жесткой, но эластичной ленте можно вымерить и расчертить места расположения дверец.
Разметка газового баллона

Разметка газового баллона

  • Следующим этапом идет аккуратное вырезание отмеченных частей с помощью «болгарки». Вырезанные фрагменты почти всегда используются для дальнейшей работы.
Вырезание проемов под дверцы токи и зольника

Вырезание проемов под дверцы топки и зольника

  • Эти элементы обваривают, добавляя бортики, петли и задвижку-ручку, и из них получаются отличные дверцы.
  • Далее измеряется внутренний диаметр баллона, и по этому замеру из толстой проволоки сворачивается кольцо, которое станет основой для приваривания арматуры. Таким образом, изготавливается колосник для топки.
  • Затем, намечается уровень установки колосника. Решетка должна располагаться на 30 ÷ 50 мм ниже края вырезанного проема для дверцы топки. Колосник становится, таким образом, разделителем камеры зольника и топки. Арматурные прутки привариваются на расстоянии друг от друга  8 ÷10 мм.
Самодельный колосник из металлических прутков

Самодельный колосник из металлических прутков

  • К одной из сторон отверстия топки привариваются петли, закрепленные на дверце. Очень важно точно выверить место установки, чтобы дверцы легко закрывались и открывались.
Окно топки с навешенной дверцей

Окно топки с навешенной дверцей

  • На противоположной стороне от петель закрепляется открытая сверху петля-крючок для задвижки. Она должна надежно держать дверцу закрытой в то время, когда топится печь.
  • Таким же образом закрепляется и дверца на поддувале-зольнике.
  • Рекомендовано срезать верхнюю часть баллона для приваривания сверху круглой металлической панели, которая будет исполнять роль варочной плиты.
  • Дымовая труба может выводиться как через верхнюю часть баллона, так и через заднюю или боковую стенку печи. Если выбрать второй вариант, то верхняя варочная панель будет гораздо больше, так как будет освобождена от дымоотводной трубы.

Если баллон будет стоять вертикально, он займет гораздо меньше места, чем горизонтальный вариант, но нужно помнить и о том, что любая печь должна быть расположена на расстоянии 200 мм от стены, а сами стенки необходимо закрыть жаростойким материалом.

Эффективная буржуйка из двух газовых баллонов
Оригинальная конструкция эффективной буржуйки из двух баллонов

Оригинальная конструкция эффективной буржуйки из двух баллонов

Для изготовления такой буржуйки понадобится два баллона, которые, нагреваясь, способны намного быстрее протопить помещение. Кроме этого, при желании, в вертикальной части печи вполне возможно устроить водогрейный бак, если внутрь установить герметично заваренную емкость, вывести наружу кран и врезать патрубки для подачи и отбора воды.

  • Первым шагом идет подготовка баллона, который будет стоять горизонтально. С него срезается верхняя часть, так чтобы получилось круглое отверстие диаметром примерно на 30 – 35 мм меньше внутреннего диаметра баллона.
Круглый проем для дверцы топки

Круглый проем для дверцы топки

  • В донной части будущей топки несколькими линиями высверливаются отверстия диаметром 10 — 12 мм, которые будут в данном случае служить своеобразной колосниковой решеткой.
Отверстия в стенке баллона будут играть роль колосниковой решетки

Отверстия в стенке баллона будут играть роль колосниковой решетки

  • Под этим «колосником» приваривается металлический короб — это будет зольник-поддувало. На него затем необходимо установить плотно закрывающуюся дверцу, предотвращающую выпадение углей и золы наружу. В качестве регулятора поступления воздуха она использоваться в данной модели не будет.
  • Рядом с зольником привариваются ножки из уголков или арматуры.
Баллон устанавливается на приваренные ножки. Снизу крепится камера-зольник

Баллон устанавливается на приваренные ножки. Снизу крепится камера-зольник

  • Сверху горизонтально расположенного баллона, со стороны, противоположной дверце топки, вырезается круглое отверстие, на которое будет устанавливаться вертикальная часть печи.
Окно топки закрывается дверцей. Вырезается отверстие для монтажа вертикального узла буржуйки

Окно топки закрывается дверцей. Вырезается отверстие для монтажа вертикального узла буржуйки

  • Устанавливается дверца, которую лучше всего будет изготовить из оголовка другого баллона. В центре вырезается отверстие, в которое вваривается патрубок диаметром порядка 76 мм. Этот патрубок оснащается задвижкой, с помощью которой можно регулировать поступление воздуха в топку, а значит – и интенсивность горения дров. Дверные петли рекомендовано расположить сверху – под действием своей тяжести крышка будет надежно закрывать окно топочной камеры и минимизировать подсасывание воздуха.

Далее переходят к работе над подготовкой второго баллона.

  • Самым сложным в подготовке верхней, вертикальной части буржуйки является процесс разметки и вырезания определенной формы, которая идеально подойдет для надевания и приваривается к горизонтальному корпусу.
  • В данном случае в вертикальной части печи устроена камера дополнительного теплообмена, т.е. дым, попадая в этот отдел, не сразу уходит в трубу, а задерживается в устроенной камере.
Внутри корпуса вертикального баллона устанавливаются перемычки с противоположно расположенными отверстиями

Внутри корпуса вертикального баллона устанавливаются перемычки с противоположно расположенными отверстиями

  • Для этого внутри вертикального корпуса ввариваются на определенном расстоянии, которое может варьироваться от 250 до 400 мм, металлические пластины с отверстиями. Отверстия должны быть вырезаны ближе к краю металлической круглой детали. При их установке, отверстие на первой перемычке должно быть расположено на противоположной стороне от отверстия на второй перемычке и так далее. Оптимальным вариантом в данном случае будет монтаж трех подобных перемычек, расположенных равноудалённо друг от друга.
  • Вертикальный узел с уже смонтированными перегородками устанавливается и приваривается сверху к горизонтально установленному корпусу. На верхний баллон приваривается патрубок для подключения дымохода.
      Видео: буржуйка их двух газовых баллонов

Буржуйка из баллона, установленного горизонтально

Этот вариант буржуйки изготавливается из одного баллона, а технология ведения работы во многом схожа с вариантом, описанным выше. Поэтому стоит рассмотреть лишь отличие некоторых элементов.

Буржуйка из газового баллона

Буржуйка из газового баллона

  • Вместо вертикального узла в задней верхней части баллона вваривается только патрубок для присоединения дымоходной трубы.
Внутреннее устройство не отличается сложностью

Внутреннее устройство не отличается сложностью

  • Для топочной дверцы вырезается прямоугольное отверстие – его вполне можно подогнать по размеру к готовой чугунной дверцы. Если она будет приобретаться в магазине, то стоит обратить внимание на дверцы, предназначенные для поддувальных отверстий кирпичных печей — иногда они идеально подходят для буржуйки из баллона.
Можно подобрать готовую чугунную дверцу

Можно подобрать готовую чугунную дверцу

  • Можно сделать дверцу и из вырезанной из баллона прямоугольной части. Она по размеру сторон хорошо подойдет для получившегося отверстия, но посередине нее останется отверстие от вентиля. Его необходимо будет заварить вырезанной из металлического листа заплаткой.
  • И в предыдущем, и в этом варианте может быть добавлена варочная плита. Для этого, например, из стального прутка, толщиной в 5 — 8 мм, сгибается прямоугольник, который приваривается на емкость, создавая небольшую, но достаточно ровную поверхность.
  • Можно вместо проволоки использовать две стальные полосы, привариваемые с двух сторон баллона на всю его длину.

Буржуйка из бочки

Буржуйка, изготовленная из бочки, более объемна и занимает намного больше места, чем печь из баллона. Именно поэтому она способна обогреть помещение с большей площадью. Такая печь также может быть горизонтальной или вертикальной, но как первый, так и второй вариант  применяют для обогрева не только хозяйственных и технических помещений, но и жилья.

Вертикальная буржуйка из бочки или трубы большого диаметра

Вертикальная буржуйка из бочки или трубы большого диаметра

Для изготовления этой буржуйки, понадобится металлическая бочка, стальной лист и дымоходная труба диаметром 100—150 мм.

Вертикальная буржуйка
  • Бочку измеряют и размечают на ее поверхности места расположения дверец поддувала и топки, а также место разреза. Оно должно проходить ниже края топки на 30 ÷ 50  мм.
  • Затем бочка разрезается на две части, и с каждой из них работа вначале ведется отдельно.
  • Из стального листа вырезается круглая пластина, равная по диаметру размеру бочки. В ней предусматривается отверстие для прохождения патрубка дымохода.
  • В верхней части бочки также вырезают отверстие таким образом, чтобы его можно было совместить с отверстием на круглой детали, которая станет варочной панелью.
  • Патрубок дымовой трубы вваривается в отверстие в бочке, а затем сверху, через отверстие на трубу продевается и укладывается варочная панель, которая приваривается к бортикам бочки. Созданное между ними воздушное пространство, составляющее высоту бортика, поможет на более долгий срок сохранить варочную панель горячей.
  • Далее к нижней стороне верхней части также приваривается круглая металлическая деталь с прорезанными в ней отверстиями — колосник. Другой вариант — приварить два полукруглых кронштейна под готовый чугунный колосник. На фото хорошо видно, как выглядят и расположены эти элементы.
  • Когда дно и верхняя панель этой части печи готовы, можно по сделанным ранее разметкам, вырезать отверстие для дверцы топки.
  • Вырезанная часть обваривается вокруг металлическими полосами, на дверцу закрепляются петли и ручка с вертикальной задвижкой.
  • Далее петли для дверцы и крючок для задвижки привариваются к корпусу. Этот процесс нужно выполнять очень аккуратно, точно рассчитывая расстояния для установки, так как дверь должна легко открываться и закрываться, а задвижка свободно входить в устроенный крючок держатель.
  • В нижней части бочки прорезается проем для поддувала-зольника. Готовится и навешивается дверца – так же, как и в случае с топочной камерой.
  • После этого обе части соединяются в единую конструкцию сварным швом.
Горизонтальная буржуйка из бочки

Процесс изготовления горизонтального варианта буржуйки из бочки проводится почти таким же образом, что и из баллона.

Простейшая буржуйка их металлической бочки

Простейшая буржуйка их металлической бочки

  • В верхней плоскости размечается и вырезается окно, на которое будет установлена дверца, изготовленная из вырезанного куска металла. Соединения дверцы с петлями и петель с корпусом производятся с помощью заклепок.
Окно топки с установленной дверцей. Штатное отверстие бочки будет служить поддувалом.

Окно топки с установленной дверцей. Штатное отверстие бочки будет служить поддувалом.

  • Штатное отверстие для сброса давления в бочке, диаметром 20 мм, используется в качестве поддувала. Отдельной дверцы на зольник не предусматривается.
  • Рекомендовано сразу изготовить подставку для размещения будущей печки. Ее делают из обрезков труб или уголка, так, чтобы полки обеспечивали устойчивость уложенной на них бочки, без люфта.
Колосниковая решетка

Колосниковая решетка

  • Следующим этапом идет изготовление колосника из металлического листа толщиной в 3—4 мм. Сначала осуществляется замер площади и по полученным данным вырезается нужного размера панель, в которой высверливаются отверстия для подачи воздуха. Готовый колосник укладывается на дно бочки с таким расчетом, чтобы в самой высокой точке, по центру, расстояние между колосником и внутренней поверхностью бочки составляло порядка 70 мм. Колосник не фиксируется жестко – он должен легко сниматься для очистки печки от накопившейся золы.
Фигурный разрез для заклепочного крепления патрубка дымохода

Фигурный разрез для заклепочного крепления патрубка дымохода

  • Для дымоходной трубы в задней верхней части делается специальный соединительный узел. После разметки под нужный диаметр шлифмашинкой прорезаются диаметральные щели под углом 15 º одна от другой – итого получится 12 разрезов. Получившиеся «зубья» отгибаются наверх – вставленный затем патрубок дымохода будет крепиться к ним с помощью заклепок.
Видео: простейшая горизонтальная буржуйка из бочки

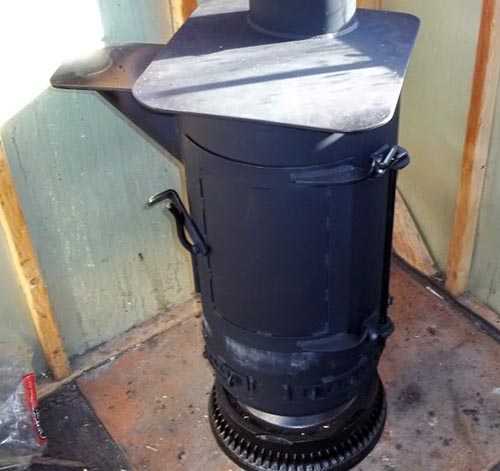

Буржуйка из колесных дисков

Буржуйка из трубы и колесных дисков

Буржуйка из трубы и колесных дисков

Печку-буржуйку также можно изготовить из двух дисков от больших колес и отрезка трубы большого диаметра — ее нужно подобрать под диаметр подготовленных дисков. Высота отрезка может варьироваться в зависимости от предпочтений мастера и устойчивости конструкции, но обычно ограничиваются 300 – 450 мм.

Материалы для изготовления печки

Материалы для изготовления печки

В схеме и процессе изготовлении этого варианта буржуйки нет ничего сложного, но она скорее подойдет для технических и хозяйственных помещений, чем для жилых.

  • Подготавливаются отдельные элементы будущей печки — два диска, отрезок трубы, металлический лист и труба для дымохода.
  • Все три детали свариваются между собой в единую вертикальную конструкцию. Для облегчения подгонки диаметра трубы под диски допустимо срезать с последних по окружности крайнее ребро, с одной стороны.
Исходные детали свариваются в общую вертикальную конструкцию

Исходные детали свариваются в общую вертикальную конструкцию

  • Далее, на трубе размечается проем под топку и вырезается шлифмашинкой.
  • Вырезанную часть обваривают по периметру, устанавливают на нее задвижку и петли, получая тем самым необходимую дверцу.
  • Затем, нужно сделать отверстие для поддувала, иначе огонь в печи просто не будет гореть. Для этого в нижнем диске вырезается окно размером в 100—120 мм по ширине и высоте.
Установленная дверца топки

Установленная дверца топки

  • С задней части верхнего диска прорезается отверстие для дымохода и туда вваривается патрубок.
  • Рекомендовано на верхний диск сделать варочную панель из стального листа толщиной в 4 — 5 мм. Она наглухо приваривается к кромке верхнего диска, становясь, таким образом, еще и дополнительным теплообменником.
  • То же самое проделывают и с дном печи, чтобы устроить полноценный зольник и повысить безопасность эксплуатации буржуйки.

По сути, такая буржуйка представляет собой, скорее, огороженный металлом костер, и не отличается ни экономичностью, ни удобством использования. Впрочем, для гаражных нужд и при условии бесплатности исходных материалов — это вполне приемлемый вариант.

Видео: пример эффективной буржуйки из колесных дисков

Буржуйка «Гном»

Одной из самых популярных из всех самодельных буржуек является компактная печь, изготовленная из листового металла. Она смотрится аккуратно и может быть предназначена для установки в любом помещении. Эта буржуйка хорошо подойдет по размеру для небольших дачных домиков, так как не занимает много места и является незаменимым помощником в приготовлении пищи и обогреве комнат.

Одна их самых распространенных моделей - буржуйка "Гном"

Одна их самых распространенных моделей — буржуйка «Гном»

Подобную модель буржуйки можно оснастить внутренними перегородками — пластинами, тогда она получит свойства дополнительного теплообмена, а можно изготовить самый обычный корпус с разделением на топку и зольник.

Первый вариант печи долго будет удерживать тепло в помещении, а это очень важно, если дачники живут за городом с ранней весны до поздней осени, когда ночи бывают холодными.

Для того, чтобы сделать такую буржуйку, нужно приобрести стальной лист, толщиной 3 — 4 мм, дымоходную трубу, уголок 40 × 40 или 50 × 50 мм. Для конфорки крышку можно изготовить самостоятельно или купить в готовом виде.

Базовый чертеж для ее изготовления

Базовый чертеж для ее изготовления

  • Опираясь на чертеж, на металлических листах вычерчивают детали буржуйки:  панели всех стенок, колосник и две пластины для закрепления их внутри конструкции.
  • В передней панели вырезаются прямоугольные отверстия для топки и поддувала.  Вырезанные куски металла используются для изготовления дверец. Они обвариваются уголком и на них сразу же закрепляются задвижки и навесные петли. Затем, дверцы крепятся на передней панели.
  • На эту же панель, только с внутренней ее стороны на расстоянии 150 ÷ 160 мм от верха приваривают одну из пластин, которые будут регулировать выход нагревшегося воздуха. Пластины должны быть на 80 ÷ 100 мм короче длины боковых стенок корпуса.
  • После этого на заднюю стенку, на расстоянии в 70 — 80 мм от верха, приваривается вторая пластина. В комплексе две этих пластины образуют для дыма при горении печи зигзагообразный лабиринт. Благодаря этому будет прогреваться каждый из уголков корпуса буржуйки.
  • В варочной панели вырезаются два отверстия — для конфорки и для дымовой трубы.
  • К нижней стенке корпуса приваривают ножки из толстой арматуры или уголка. Можно выбрать вариант рамы из уголка, в которую входят ножки и основа для закрепления на ней дна и нижних ребер боковых панелей.
  • Прежде чем приваривать боковые части на раму или к донной панели, на них необходимо разметить и приварить уголки на всю длину панели, они должны быть приварены на одном уровне, так как их роль – служить кронштейнами для укладки колосниковой решетки.
  • В панели, приготовленной для колосника, высверливаются в шахматном порядке отверстия диаметром 12 ÷ 15 мм, на расстоянии 30 ÷ 40 мм друг от друга. Другим вариантом колосника может стать сваренная из арматурных прутьев решетка. Не следует сбрасывать со счетов и возможность приобретения готовой чугунной колосниковой решетки.
  • Производятся монтаж и сварка всех стенок буржуйки. Главное – добиться полной герметичности сварных швов, поэтому иногда становится нелишней установка снаружи металлического уголка 30 × 30 мм. Это слегка утяжелит общую конструкцию, но придаст ей дополнительную прочность и надёжность.
  • Приваривается верхняя крышка с дымоходным патрубком и варочной конфоркой.
  • Чтобы печь выглядела респектабельно, нужно зачистить все сварочные швы и покрыть ее поверхность жаростойкой краской.

Есть смысл по боковой и задней поверхностям дополнительно установить экран, который  повысит безопасность эксплуатации печи и создаст мощный конвекционный поток горячего воздуха, значительно ускоряющий прогрев помещения. Панели экрана монтируют на стойки таким образом, чтобы они отстояли от корпуса печки на расстоянии от 30 до 50 мм.

 Видео: мастер-класс по изготовлению буржуйки из стального листа

Что следует учесть при установке буржуйки

Сделанная самостоятельно буржуйка будет приносить в дом или хозяйственные постройки тепло и уют, не доставляя при этом проблем, только в том случае, если при ее установке будут соблюдены правила техники безопасности.

Установка буржуйки требует соблюдения определенных правил безопасности

Установка буржуйки требует соблюдения определенных правил безопасности

  • Поверхность, на которую устанавливается печь, должна быть жесткой и огнестойкой. Это может быть, например, кирпичная кладка или керамическая плитка. Можно также использовать лист асбеста, который сверху покрывается металлическим листом.
  • Вокруг печи на стены устанавливают жаростойкий гипсокартон или листы асбеста. Также подойдет облицовка стен керамической плиткой или кирпичом.
  • Запрещено рядом с печью, недалеко от топки располагать горючие материалы и составы.
  • Дымовая труба также должна быть изолирована от горючих поверхностей при проходе через стену или чердачное перекрытие.
  • Очень важно для безопасности обустроить надежную вентиляционную систему, для того, чтобы в комнате не смог скопиться угарный газ.
  • Чтобы печь работала долго и эффективно для ее изготовления нужно выбирать только качественный материал.
  • Перед установкой буржуйки на ее постоянное место обязательно проводят уличные испытания, обращая особое внимание на качество сварных швов и точность подгонки всех деталей.

stroyday.ru

Как установить и использовать буржуйку в деревянном доме

В последнее времявсе более актуальным становится вопрос обогрева помещений, с небольшой площадью: деревянные дачные домики, жилые пристройки, гаражи и т.д. Печь-буржуйка – это несомненно один из лучших вариантов для таких строений, т.к. ее применение дает возможность сэкономить на электроэнергии, при этом ее использование не составляет трудностей. Внешний вид буржуйки подобен прямоугольному ящику, где основой являются четыре устойчивые ножки. Также печь имеет дверцу, отсек для закладки дров и зольник, подлежащий регулярной чистке от собравшейся золы.

Актуальность буржуйки объясняется и тем, что для некоторых участков, получение природного газа недоступно. Выходом из такой ситуации служит установка буржуйки, топка которой обеспечивается углем или дровами. Горючий материл общедоступен даже для самостоятельного изготовления, например, дрова.

[Фото 1 Классический вариант буржуйки.]

Кроме дверцы, топливного отдела и ящика для золы, конструкция печи дополнена патрубком, являющимся соединительной деталью между буржуйкой и вытяжной трубой, длина которой стартует от 5 м и выше. Длиной трубы определяется сила тяги и мощность в работе конструкции. Материалом для изготовления печи служит сталь или чугун. Советуем ознакомиться с материалом на нашем сайте по теме: «Размещение дымовой трубы для печи-буржуйки в гараже».Существует два вида буржуек:

  • металлические;
  • кирпичные.

[Фото 2 Прямоугольная металлическая печка-буржуйка.]

Кирпичная конструкция печи достаточно хорошо гармонирует с интерьером деревянного загородного домика и способна обеспечить обогревом одновременно несколько небольших комнат. За счет равномерного обогрева комнат, тепло в них удерживается долгое время. К недостаткам кирпичной печи относят длительность процесса разогревания. К плюсам можно отнести:

  • функциональность. Например, в процессе кладки кирпича можно сделать зону для приготовления пищи. Для мастеров будет под силу обустройство ниши для размещения духовки.

[Фото 3 Кирпичная конструкция буржуйки.]

Для чугунных моделей печек основным отличием служит компактность и несложный процесс монтажа, их размещение может быть определено в любой зоне помещения. Основное правило – корректное складывание конструкции дымоотводной трубы. Для ее беспрепятственного перемещения применяют нержавеющие гофрированные трубы. Советуем ознакомиться по данной тематике также и с материалом: «Печь-буржуйка - легкое решение для устройства отопительной системы небольших помещений.»

Характерные особенности конструкции

Слово буржуйка уже давно перестало ассоциироваться с не эстетично выглядящей печью, проектные дизайны достаточно разнообразны, поэтому подобрать модель можно исходя из стилистики помещения. Такого рода печь уже несет роль не только обогревателя, но и определенной стилистической ноты, дополняя общую картину интерьера. Данный обогревательный прибор может работать на любом виде твердого топлива, например, на дровах, длина которых не более 20-25 см.

Буржуйка, установленная на даче, предназначена для таких целей:

  • отопительная;
  • декоративная;
  • возможность использовать в качестве кухонной плиты.

Обладая множеством положительных качеств, при этом имея компактные размеры, буржуйка составляет достойную конкуренцию каминам. Подключить такую печь не трудный процесс, а при необходимости есть возможность переместить конструкцию в другое место, в том числе и на улицу, с целью приготовления мясных блюд.

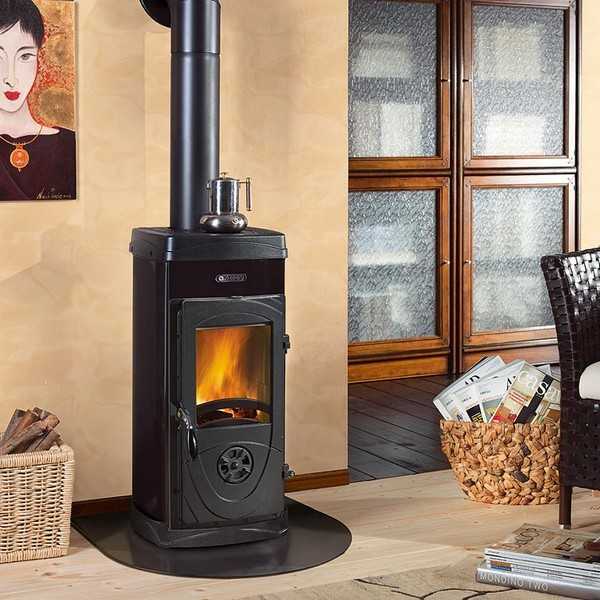

[Фото 4 Современная модель буржуйки хорошо справляется с декоративной ролью в интерьере.]

Если в планах менять месторасположение печки, в таком случае модель должна иметь разборную конструкцию. В таких буржуйках легко снять верхнюю крышку, выполняющую роль поверхности для приготовления пищи, ножки и дымовую трубу, собранную из нескольких последовательно соединенных секций. Мелкие габариты печи позволяют считать устройство мобильным, что легко передвигается.

Применение буржуйки абсолютно безопасно для людей, находящихся в помещении, т.к. продукты горения выходят через дымовую трубу. От правильно выполненного монтажа дымовой трубы полностью зависят характеристики безопасности, а также уровень мощности устройства.

[Фото 5 Разборная модель буржуйки из чугуна.]

Правила пожарной безопасности при монтаже и использовании буржуйки

Соблюдение правил пожарной безопасности при использовании буржуйки, обезопасит всех жильцов от возможных неприятных последствий:

  • топливо должно быть только сухим, нельзя пользоваться горючими смесями;
  • розжиг проводится путем приоткрывания топочной заслонки, закладыванием необходимого количества горючего материала и, непосредственно, поджиганием;
  • достаточное возгорание топлива дает возможность регулировать уровень мощности печного устройства, путем закрывания или открывания зольного отсека;
  • очищение печи от скопления золы проводится при полном остывании корпуса, посредством выдвижения зольного ящика и выбрасывания содержимого.

Рекомендуем ознакомиться с материалом на нашем сайте: «Как самостоятельно сделать буржуйки для бани».

[Фото 6 Только после полного остывания корпуса печного устройства можно производить очищение зольного ящика.]

  • первое использование буржуйки будет сопровождаться запахом плавящейся краски, но в дальнейшим данный эпизод не имеет места быть;
  • вещи, что имеют легко возгораемый состав, должны располагаться на расстоянии 1 м от печи;
  • в пределах одной загрузки, нельзя накладывать в топочный отсек более 3 кг сухого топлива, при этом дверца должна быть закрыта;
  • строго запрещено использование буржуйки при фиксации любых неисправностей в работе дымохода;
  • оставлять без присмотра в рабочем состоянии обогреватель с присутствием в комнате детей – запрещено;
  • во время работы корпус буржуйки сильно раскаляется, поэтому прикасаться к нему нельзя;
  • монтаж печной конструкции проводится только на специальную основу (постамент), обладающую негорючими свойствами.

[Фото 7 Для монтажа печной конструкции в деревянном доме потребуется сделать основу, что не подвержена воздействию высокой температуры.]

Монтаж буржуйки своими руками

Выбор модели буржуйки для отопления небольшого жилого помещения должен быть основан на расчетах необходимой мощности, требующейся для обогрева заданной площади. Печка с площадью в 1 м2 обладает теплоемкостью, достаточной для обогрева комнаты площадью в 35 м2.

[Фото 8. В зависимости от объема дачного дома, производится определение модели печи, где основным является показатель теплоемкости.]

Для достижения максимальной эффективности в работе буржуйки, необходимо устранить выдувание сквозняком теплого воздуха из помещения, т.е все щели должны быть заделаны. Хорошим решением для двухэтажного дома послужит монтаж двухъярусной отопительной конструкции, соединенной общим дымоотводным каналом. Более подробно про самостоятельный монтаж буржуйки на даче читайте на страницах нашего сайта.

Для умельцев, желающих сэкономить на покупке готовой печной конструкции, есть возможность создать свою модель буржуйки, следуя пошаговой инструкции.

[Фото 9 Схема для сборки буржуйки своими руками.]

Совет! Классическая модель – круглая форма, диаметром около 45-50 см, в высоту 75-80 см, со стенками толщиной до 10 мм. Основной особенностью является нерегулируемая тяга.

Кирпичная буржуйка: особенности процесса возведения

Основные материалы и инструменты, требующиеся для монтажа печной конструкции в деревянном доме:

  • красный кирпич;
  • глиняно-известковый штукатурный раствор;
  • глиняный раствор;
  • печная фурнитура.

Поэтапная укладка:

  • От укладки первого ряда зависит насколько будет пропорциональной и устойчивой вся конструкция, поэтому он должен быть точным.

[Фото 10 Для точной укладки первого ряда необходимо использовать пузырчатый уровень и уголки.]

  • Во избежание отклонений от прямолинейности конструкции по причине несоосности или наклона, в углах размещают металлические уголки и рейки из дерева.
  • Кладка всех последующих рядов производится с учетом отверстия для дверцы буржуйки.

[Фото 11 При укладке следующих рядов необходимо учитывать отверстие для будущей дверцы.]

  • После пятого ряда, глиняный раствор заменяется на огнеупорную смесь.
  • Завершающим этапом является монтаж дымохода.

[Фото 12 Дымоотводная труба крепится сверху печного устройства.]

Совет! Самый подходящий вариант для размещения буржуйки – огнеупорный постамент. В том случае, когда печное устройство располагается достаточно близко к стене – это место должно быть защищено смесью без гидравлических включений и облицовано любым подходящим материалом (плитка, железо).

Работы по изготовлению и установке дымохода

Буржуйка – это компактный вариант отопительного устройства. Ее мобильность определяется легкостью смены месторасположения, поэтому кирпичная кладка дымохода не рекомендуется.Самые востребованные варианты дымохода – металлический или асбестовый. В сравнительной характеристике предпочтение отдается металлу, т.к. он является прочным материалом, а его вес наименьший. Асбестовые трубы возможно устанавливать только в верхней части буржуйки. Температурный максимум, способный выдержать данный вид трубы равен 300°C.

[Фото 13 Дымовая труба для будущей буржуйки должна состоять из нескольких разборных элементов.]

Это нужно знать! Дымоотводная труба, выходящая на улицу, должна быть проложена по наиболее короткому маршруту и быть составлена минимум из двух элементов, объединёнными друг с другом. Это делается во избежание разбора всей конструкции при выходе из строя любого из элементов.

Материалы, требующиеся для сборки дымоотводной трубы:

  • трубы из металла диаметром 16 см – являются основой дымоотводного канала;
  • тройник (диаметр 16 см), в котором одна сторона с заглушкой – необходимо для подсоединения дымоотводной трубы;
  • колена для стыковки – помогают развернуть трубу в любом из направлений, один из них с размером 10*120 см, другие 16*120 см;

[Фото 14 Для соединения труб в единую цепь используют колено.]

  • для защиты трубы от попадания осадков, мусора, птиц и насекомых используется колпак диаметром 20 см;

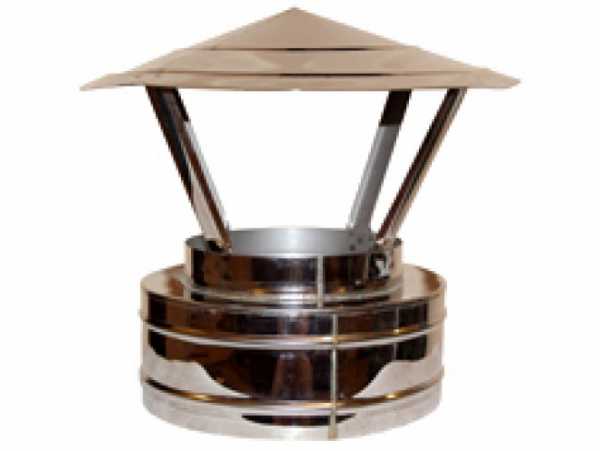

[Фото 15 Колпак для дымохода.]

  • битумная смола;
  • обработка герметиком швов;
  • теплоизолирующие материалы.

Собираем дымоотвод

  1. Первоочередное задание – определить участок, где будет установлен дымоотвод, т.е. место стыковки внутреннего печного элемента и наружного. Выход из печной конструкции лучше сделать из чугунного колена, высотой не более 45-50 см. Таким образом повысятся качественные характеристики при эксплуатации печи.

[Фото 16 Способы подключения буржуйки к дымоходу.]

  1. Удлинения дымоотвода проводится до тех пор, пока он не достигнет соединительного участка с последующим элементом устройства.
  2. В зоне перекрытия необходимо сделать отверстие, превышающие на 10 см диаметр трубы, т.к. изначально она подлежит замазке теплоизолирующим материалом.

[Фото 17 В участке перекрытия делается отверстие для прокладывания трубы.]

  1. В сделанном люфте устанавливается проходной стакан, через который будет проходить дымоход.
  2. После труба, выходящая наружу подлежит состыковке с внешней частью трубы дымоотвода, при этом длина последней должна быть выше кровли на 8-10 см. Люфт при выходе трубы наружу оформляется по принципу перекрытия.
  3. Наружная часть трубы дополнительно фиксируется листом металла, кирпичом или любым другим облицовочным огнеупорным материалом.

[Фото 18 Облицовка наружной части трубы может быть выполнена из любого огнеупорного материала.]

  1. Далее проводится покрытие битумной смолой наружной части трубы и обертывание любым теплоизолирующим материалом.
  2. В конце наружной части дымоотвода крепится грибок, помогающий предотвратить попадание осадков. Насекомых или птиц в дымоход.

[Фото 19 Монтаж грибка на конце наружной части дымоотвода – обязателен. Такого рода крышка защищает дымоход от засорения.]

Это нужно знать! По завершению процесса сборки, необходимо дополнительно зафиксировать все швы с помощью жаростойкого герметика. Таким способом достигается предотвращение попадания продуктов горения в помещение.

По истечению времени, когда высохнут обработанные швы, буржуйку необходимо протестировать. Самое важное правило – продукты горения не должны проникать в помещения. Если все в порядке, значит монтаж произведен правильно и можно смело пользоваться печью в качестве отопительного прибора.


Остались вопросы? С радостью поможем!

Поделиться ссылкой:

kaminochag.ru

Печка буржуйка своими руками: схема самодельного агрегата

Часто домовладельцы предпочитают собирать простые и полезные самоделки из подручных и ненужных материалов, вместо того, чтобы купить готовое. И буржуйка – одно из таких полезных приспособлений.

Главная особенность буржуйки заключается в том, что, что она так же быстро нагревается, как и остывает. Поэтому сфера ее использования сужена в основном до тех помещений, где необходимо обеспечить быстрый нагрев, при этом внешний вид устройства для пользователя часто совершенно неважен.

Изготовлена может быть печка-буржуйка своими руками, а при желании модернизирована для достижения более эффективной теплоотдачи.

Вы тоже задумались о сборке такой самоделки и не знаете с чего начинать? Мы поможем вам в реализации задачи – в статье рассмотрен порядок сборки различных вариантов печи-самоделки, приведены чертежи и схемы.

Также подробно разобраны способы усовершенствования самодельной буржуйки, в результате чего КПД печки станет заметно выше.

Содержание статьи:

Как сделать буржуйку: устройство и схемы

Выбор конструкции печи зависит от того, какой материал применяется в качестве топлива. Каждый пользователь сам определяет степень его доступности и экономической целесообразности.

Именно горючий материал, который имеет разную температуру и характер горения, диктует принципы создания разных модификаций устройства.

Форма буржуйки может быть разная, часто она зависит от наличия подходящего материала. Это может быть старый бидон, газовый баллон, металлическая емкость — все, что найдется под рукой. Главное, при ее выборе — толщина металла и форма, которая требует минимум переделок.

Галерея изображений

Фото из

Печка на отработанном масле

Отработанное машинное масло является многокомпонентным слабо воспламеняющимся веществом, которое чтобы сжечь, нужно сначала расщепить на простые составляющие. Для этого применяется метод пиролиза или пламенного разделения, при котором нагревают и испаряют горючее.

Для этого разжигают огонь с помощью ветоши, смоченной в бензине или керосине. Топливо, нагреваясь, расщепляется на более простые легковоспламеняющиеся вещества. Дальше процесс пиролизного горения поддерживает сам себя.

Желание применить использованное масло в качестве топлива привело профессионалов и умельцев к появлению специальной печки. Ее конструкция создает условия для горения слабо горючих масел и обеспечивает безопасность пользователя

Поэтапное описание работ

Изготовление буржуйки на отработанном масле проводят в такой последовательности:

  1. Берут два отрезка трубы высотой 100 и 115 мм, диаметром 350 мм — они послужат основой для создания двух камер.
  2. К кольцу с большей высотой приваривают днище и крышку с отверстиями: первое диаметром около 100 мм под трубу; второе — небольшого размера, для поступления воздуха. Для поддувала делают заслонку из кружка чуть большего диаметра.
  3. В трубе, которая закрепляется сверху на топливном отсеке, высверливают равномерно по всей длине отверстия.
  4. Изготавливают вторую камеру с отверстиями под дымоход и трубу вторичного сгорания топлива. Внутри ее делают перегородку из прямоугольного листа металла.
  5. Сверху устанавливают дымоходную трубу, к основанию приваривают ножки.

Конструкция цилиндрического двухобъемного котла на отработке обеспечивает высокую температуру и полное сгорание топлива. Вместо цилиндрических можно использовать прямоугольные камеры.

Такое устройство буржуйки часто встречается как в самодельных конструкциях, так и в изделиях промышленного производства

Принцип работы печи

В нижний резервуар буржуйки заливают топливо через небольшое отверстие. Одновременно он служит испарителем и камерой первичного горения. Небольшое отверстие на крышке предназначено также для розжига, подачи воздуха и регулировки его притока (с помощью заслонки).

Обезопасить процесс доливки топлива можно, если использовать трубку, ведущую из отдельно стоящей емкости, в которую будет заливаться масло во время горения печки

Труба с отверстиями, установленная на первом отсеке служит камерой вторичного дожига — в ней происходит пиролизное разложение горючего, которое испаряется вследствие нагрева в первой камере.

Следующая цилиндрическая емкость снабжается внутренней перегородкой для снижения скорости при движении продуктов горения, обеспечивая увеличение степени окисления соединений азота. Одновременно она служит и инфракрасным и конвекционным нагревателем.

Заводская схема работающей на отработанном масле печки-буржуйки может включать в себя водяную рубашку или контур. Такую усовершенствованную печь-буржуйку можно использовать для отопления и обеспечения дома горячей водой

Именно в буржуйках для гаража чаще всего используют отработку в качестве топлива. Из всех отопительных устройств она является одной из самых опасных.

Если уж кто-то решается нарушать правила пожарной безопасности и изготавливать печь самостоятельно, лучше все-таки выделить отдельное помещение под котельную или отгородить ее кирпичным простенком.

На нашем сайте есть и другие материалы по изготовлению печек на отработанном масле:

Устройство печки под твердое топливо

Дрова, кирпич, уголь — это пока самый доступный и экономичный топливный материал. Его использование наименее безопасно, а значит и печь, работающую на таком топливе, сделать проще всего.

Вариантов различных модификаций буржуек, сделанных своими руками чрезвычайно много. Рассмотрим самые распространенные модели.

Печь-буржуйка из баллона и бочки

Старый газовый баллон из толстостенного металла подойдет для любых видов топлива, в том числе угля. Простая конструкция справится с задачей быстрого прогрева помещения, но как только поступление топлива прекратится, она будет быстро остывать.

Самодельная печь из баллона компактная, имеет аккуратный вид. Такую буржуйку используют для дачи, времянки, гаража.

Перед тем как разрезать газовый баллон, из него обязательно стравливают газ, сливают конденсат. Затем баллон полностью наполняют водой — она вытеснит остатки газа, омоет внутренние стенки

Чтобы из газового баллона получилась печь, в корпусе необходимо вырезать отверстия для дверки и под дымоход. Вырезанные участки металла послужат дверцами, после того, как к ним приварят завесы и запирающий механизм. Для поступления воздуха в топку дверку внизу сверлят насквозь.

Подробное описание процесса изготовления самодельного дымохода для буржуйки мы рассмотрели .

В нижней части камеры размещают колосник из решетки (он может быть сварен из арматуры), под которым будет скапливаться зола. Можно также организовать варочную поверхность. Сделать это легче на горизонтально расположенном баллоне, приварив на нем с двух сторон уголки.

Хорошо, если бочка изначально имеет ножки. Если нет, нужно приварить их или установить печь на кирпичи.

Буржуйку из газового баллона можно использовать также как основу для дальнейшего сооружения водогрейной колонки, как ее еще называют — «Титан». Для этого поверх печки устанавливают нержавеющую емкость, сквозь которую проходит труба дымохода.

Вода в дровяном бойлере нагревается быстро, а дров используется мало — в летнее время достаточно одной закладки в небольшую топку.

Печь из бочки имеет ту же конструкцию, что и из баллона. Выбирать нужно емкость из толстого металла

Для буржуйки подойдет также металлическая емкость со стенками, толщиной не менее 3 мм. Открытый верх емкости закрывают кругом из металлического листа и заваривают.

В крышке или стенке вырезают отверстие под дымоход. Его диаметр должен составлять не менее 100—150 мм. Верх в такой буржуйке будет нагреваться настолько, что на нем можно будет готовить пищу, греть воду.

У нас на сайте есть также более подробная инструкция со схемами и чертежами по изготовлению .

Особенности буржуйки на опилках

Если в хозяйстве нет недостатка в опилках, то такой вид топлива вполне оправдает свое использование. Такая буржуйка не требует частой загрузки — утрамбованные опилки внутри не горят, они медленно тлеют, выделяя тепловую энергию постепенно и обеспечивая теплом длительное время.

Рекомендуем вам посмотреть информацию о том, как своими руками.

Буржуйка на опилках, изготовленная своими руками, работает по принципу длительного горения. Медленный процесс горения позволяет экономить ресурсы — тепло не вылетает моментально в трубу, отапливая атмосферу

Основой печи может послужить металлическая бочка с открытым верхом (если емкость герметична, то верхушку срезают) или труба диаметром от 300 до 600 мм.

Затем из листа, толщиной в три или больше миллиметров, вырезают металлический круг, который должен быть меньшим чем внутренний диаметр бочки. В его середине прорезают отверстие диаметром 100 мм под конус для трамбовки опилок.

Заготовку приваривают к стенкам бочки. С помощью этого круга отгораживают зольник — в нем, с помощью стружки или щепок, будет проводиться розжиг. Высота зольника должна быть 100—200 мм.

Чтобы буржуйка не пропускала дым, между крышкой и внешним цилиндром делают песчаный затвор

Ниже приваренного круга вырезают окошко, которое будет служить как поддувало. К вырезанному кусочку металла приваривают завесы, делая дверцу для того же отверстия.

В крышке емкости делают выход к дымоходу. Крышка должна плотно одеваться на буржуйку и быть из достаточно толстого листа, иначе быстро прогорит.

Чтобы опилки могли гореть постепенно, нужно обеспечить ограниченную подачу кислорода в топливный отсек. Для этого внутрь топки вставляют конусообразный сердечник, вокруг него засыпают опилки и утрамбовывают. Конус осторожно вынимают, прокручивая, на бочку надевают крышку

Улучшить эту же модель можно, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками послужит для дожига газов и увеличения площади нагрева. В таком варианте выход дымных газов устраивают в нижней части печки.

Как можно усовершенствовать буржуйку?

Обычная буржуйка имеет массу положительных качеств, но также имеет и много существенных недостатков. Она неспособна аккумулировать тепло и отапливает помещение пока горит огонь. Требует непрерывной подачи топлива, в среднем — каждые 30—40 мин.

Кроме того, большое количество тепла вылетает через дымоход в атмосферу, не принося пользы. Именно поэтому работа над усовершенствованием буржуйки ведется не прекращаясь.

Стандартная конструкция печки-буржуйки имеет множество модернизированных конструкций, которые позволяют:

  • сэкономить топливо;
  • повысить КПД печки;
  • увеличить теплоемкость;
  • уменьшить частоту закладки топлива.

Самые распространенные методы повышения эффективности работы буржуйки — создание режима медленного горения, системы дожига газов, установка жаропрочной облицовки внутренних стенок.

Улучшить качественные показатели печки можно также путем увеличения площади теплоотдачи с помощью приваренных труб и установленного вентилятора, который будет прогонять через них потоки воздуха.

Промышленная модель такой буржуйки называется «Булерьян», но, кроме нее, существует еще множество различных конструкций, изготовленных кустарным способом. Рекомендуем посмотреть подробный мастер-класс по самодельному изготовлению .

Увеличить время теплоотдачи можно, если обложить печь кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и дольше отдавать тепло, поддерживая температуру в помещении еще некоторое время после затухания огня.

Вас заинтересовала кирпичная кладка? У нас на сайте есть подробное руководство по своими руками со схемами и чертежами.

Вариант #1 – печь с увеличенной закладкой топлива

Эта модель разработана с целью увеличения КПД и времени беспрерывного горения. За основу берут горизонтальную прямоугольную буржуйку на массивных, устойчивых ножках и дополняют ее кассетой из глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают ее эффективность.

К цилиндру-кассете высотой около 400 мм приваривают фланец. После установки цилиндра в конфорочное отверстие его край должен опускаться на 5— 10 мм ниже печной плиты. Чтобы цилиндр было удобно устанавливать и снимать, к его корпусу приваривают ручки.

Цилиндр заполняется дровами таким образом, чтобы между ними оставалось некоторое пространство и при установке его на печку они смогли сразу опуститься на горящие угли

Как работает буржуйка:

  1. Нижняя часть дров, опустившись на угли подготовительного розжига, разгорается. При этом верхняя часть, находящаяся в кассете, гореть не будет из-за нехватки кислорода, зато будет сушиться под действием горячего дыма.
  2. Под весом собственной массы и по мере сгорания дрова постепенно опускаются в топку.
  3. Горячий газ, находящийся некоторое время в цилиндре, отдает ему тепло, увеличивая тем самым площадь теплоотдачи в помещении. При этом крышка цилиндра может служить варочной поверхностью.
  4. Одновременно снижается температура выходящего дыма, а значит, растет теплоемкость и КПД буржуйки.

В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использование печи.

Вариант #2 – буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — давно известный и проверенный многими пользователями факт.

Один из методов его повышения — замедление процесса горения путем ограничения поступления в топочную камеру воздуха. Это усовершенствование можно встретить в таких печках, как «Бубафоня», «Филиппинка».

Используют эту модель буржуйки в нежилых помещениях — мастерских, теплицах, других хозяйственных постройках. Для работы в течение 9—12 часов достаточно бывает одной закладки мелких дров, щепок, опилок. В этой модели отопительного устройства нельзя использовать крупно наколотые и сырые дрова.

Буржуйку можно создать из любого металлического резервуара. Чаще всего используют бочку из-под горюче-смазочных материалов или старый баллон.

Изготовление проводят в такой последовательности:

  • Из доступной цилиндрической емкости готовят топочную камеру, в верхней части которой вырезают отверстие под дымоход.
  • Из металла (не менее 10 мм в толщину), вырезают круг, чуть меньший, чем внутренний диаметр бочки.
  • В центре круга делают отверстие диаметром 100—150 мм (точный размер зависит от диаметра используемой трубы для стержня).
  • На одну из плоскостей круга приваривают ребра высотой до 50 мм.
  • К центру круга приваривают трубу. Ее длину рассчитывают таким образом, чтобы поршень в опущенном состоянии возвышался над крышкой резервуара приблизительно на 100 мм. Если оставить трубу длиннее, чем необходимо, в ней будет возникать тяга, она начнет дымить.
  • Далее, сооружают крышку, которая будет плотно одеваться на бочку и прорезают в ней отверстие, подходящее под трубу поршня

Еще больше повысить эффективность этой модели можно, организовав поступление в топку воздуха с улицы. Таким образом, подогретый воздух из помещения не будет вылетать в дымоход.

В печке происходит процесс пиролиза: дрова, сгорая, выделяют горючий газ, который поднимается над поршнем, и там происходит его дожиг

Вариант #3 – печь со вторичным дожигом «Филиппинка»

В работе печи использованы два способа увеличения ее эффективности, основанные на принципах длительного горения и пиролиза. Для ее изготовления понадобятся два газовых баллона, которые послужат камерами для первичного и вторичного горения.

Последовательность действий по изготовлению буржуйки такова:

  1. Баллоны подготавливают к работе, выпуская из них остатки газа и заполняя их водой. Без этой процедуры разрезать их категорически нельзя, иначе искры, которые образуются при работе болгарки, могут спровоцировать взрыв газа, некоторое количество которого всегда остается в баллоне.
  2. В первом баллоне, который послужит камерой для топки и зольника, снимают кран и отрезают верхушку (ее используют для изготовления дверцы), вырезают отверстие под установку дымовой трубы.
  3. Напротив отверстия под дымоход приваривают трубу, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
  4. На выходе трубы из первого баллона приваривают металлическое кольцо, оно послужит опорой для установки верхнего баллона. В нем просверливают отверстия.
  5. Ко второму баллону в месте среза верхушки также приваривают металлическое кольцо, в котором отмечают места для отверстий, ориентируясь на уже сделанные отверстия в первом кольце.
  6. Прежде, чем окончательно устанавливать второй баллон, в него заводят трубу для подачи воздуха.
  7. Надевают верхнюю камеру на трубу, совмещая отверстия, между кольцами наматывают термостойкий жгут, закрепляют соединение винтами.
  8. Выход дымохода делают снизу камеры вторичного дожига.

Чтобы получить устойчивую конструкцию, к нижней камере приваривают надежные ножки. Устанавливают дверку на навесы. Ее можно дополнительно усовершенствовать, добавив возможность регулировать поступающий в топку воздух.

Верхний баллон (камеру вторичного дожига) можно установить в горизонтальном положении, но тогда нужно продумать дополнительные крепления для его надежной фиксации

В первой камере буржуйки сгорают дрова, выделяя при этом горючий газ. Горячие дымовые газы, попадая во вторую камеру и перемешиваясь с воздухом, загораются и полностью сгорают.

С помощью поддувала регулируется тяга, которую, после того как дрова хорошо разгорелись, можно уменьшить до минимума, чтобы снизить скорость движения газов и потери тепла.

Выводы и полезное видео по теме

Как максимально использовать потенциал буржуйки на отработанном машинном масле:

Усовершенствованная печь-буржуйка из газового баллона с камерой вторичного дожига:

Конструкция и правила использования печи «Бубафоня» длительного горения:

Изготавливая самодельную буржуйку, не следует забывать о мерах предосторожности. Ее конструкция должна максимально защищать от распространения огня.

Пренебрежение правилами пожарной безопасности может сыграть злую шутку с желающими сэкономить на покупке промышленной модели.

Вы используете самодельную буржуйку уже не первый год? Расскажите, какую схему вы применили и что было самым сложным при сборке печки.

Возможно вы усовершенствовали свою буржуйку по одному из способов, рассмотренных в статье? Поделитесь своим опытом и снимками печки-самоделки в комментариях к этой статье – ваши успехи вдохновят на эксперименты других пользователей.

sovet-ingenera.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
